Bad Rappenau – Baugrubensicherung ohne Rückverankerung
Wasserdichte Baugrube mit RSS-Wand und Flüssigboden – setzungsarm, platzsparend und ohne Rückverankerung umgesetzt.
Flüssigboden Engineering
Bad Rappenau – sichere Baugrube unter engen Platzverhältnissen und hoher Nachbarbebauung

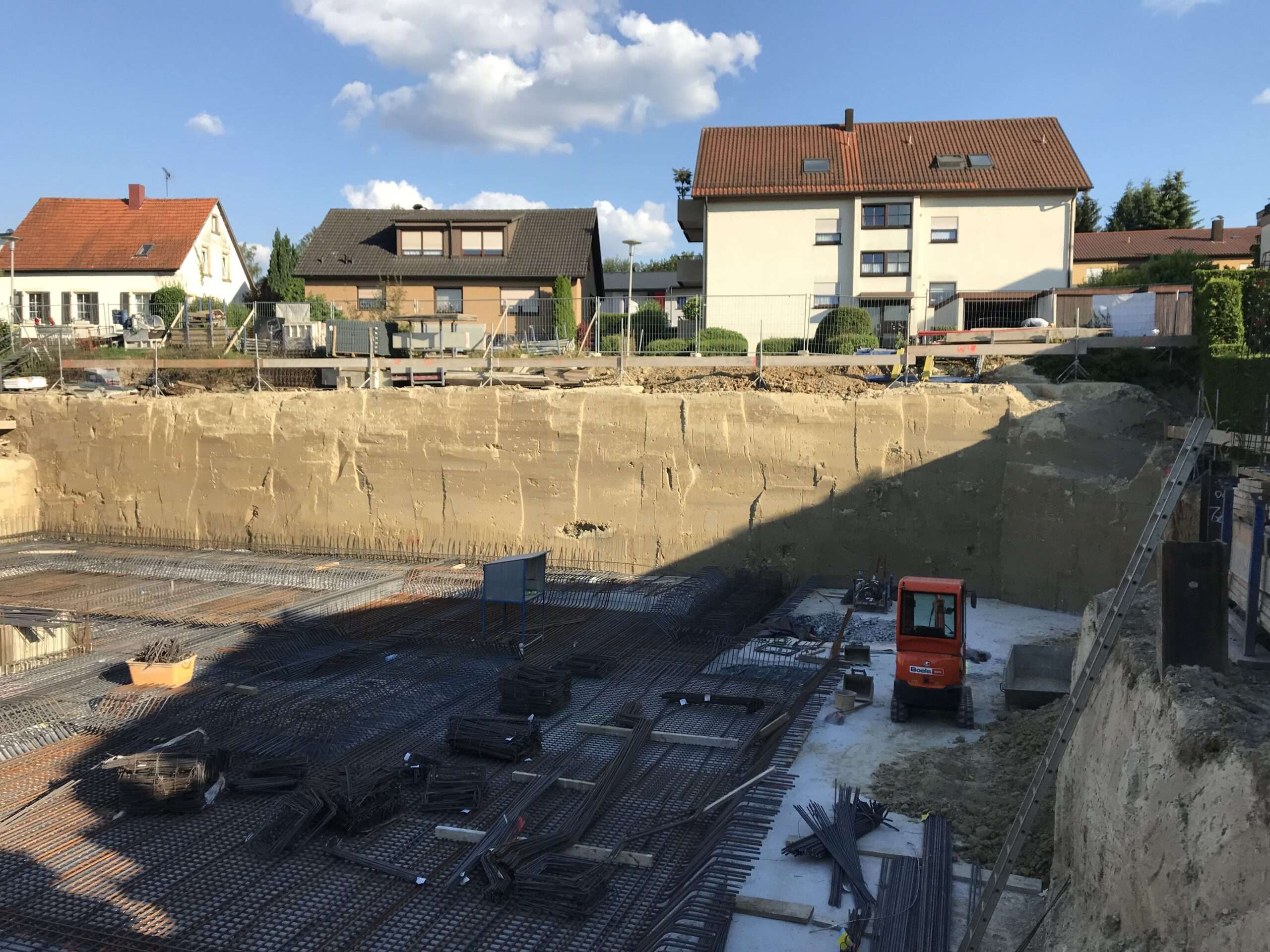

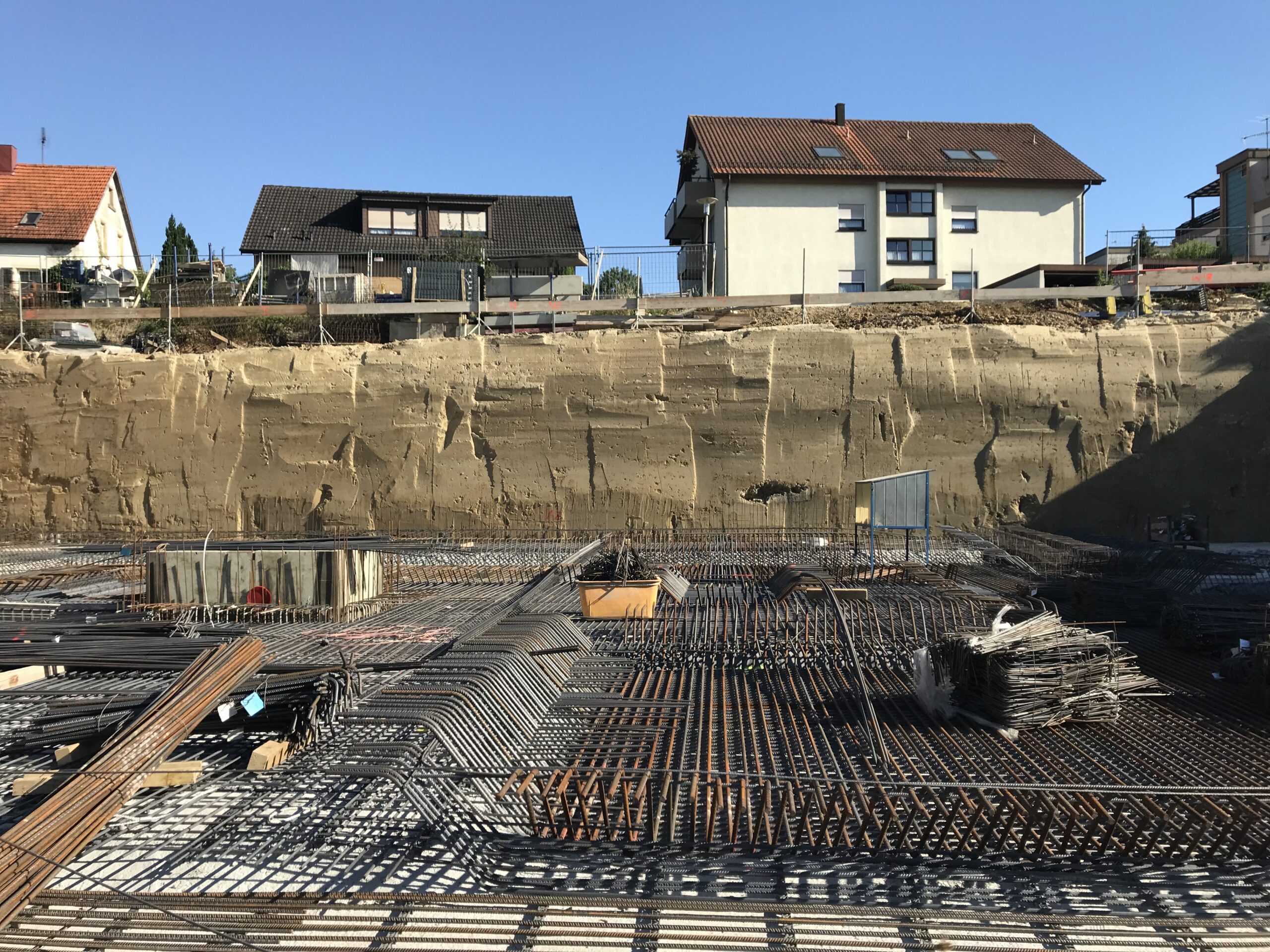

Im Projekt Bad Rappenau wurde eine vollständig wasserdichte Baugrube unter extrem beengten innerstädtischen Bedingungen realisiert. Hohe Grundwasserstände und unmittelbare Nachbarbebauung erforderten eine Bauweise ohne Setzungen, ohne Rückverankerungen und ohne Eingriffe in angrenzende Grundstücke.
Durch den Einsatz einer RSS-Wand in Kombination mit einer Flüssigbodenbodenplatte konnte eine kompakte, dichte und tragfähige Baugrubenlösung umgesetzt werden. Die Bauweise integriert Verbau, Abdichtung und Tragstruktur und ermöglicht gleichzeitig eine optimale Flächennutzung sowie eine sichere Ausführung unter anspruchsvollen Randbedingungen.
Herausforderungen
- Hoher Grundwasserstand bis nahe Geländeoberkante
- Enge innerstädtische Verhältnisse mit angrenzender Bebauung
- Vermeidung von Setzungen und Verformungen
- Keine Rückverankerung in Nachbargrundstücke möglich
- Begrenzte Wandstärken bei gleichzeitig großer Baugrubentiefe
Die Lösung

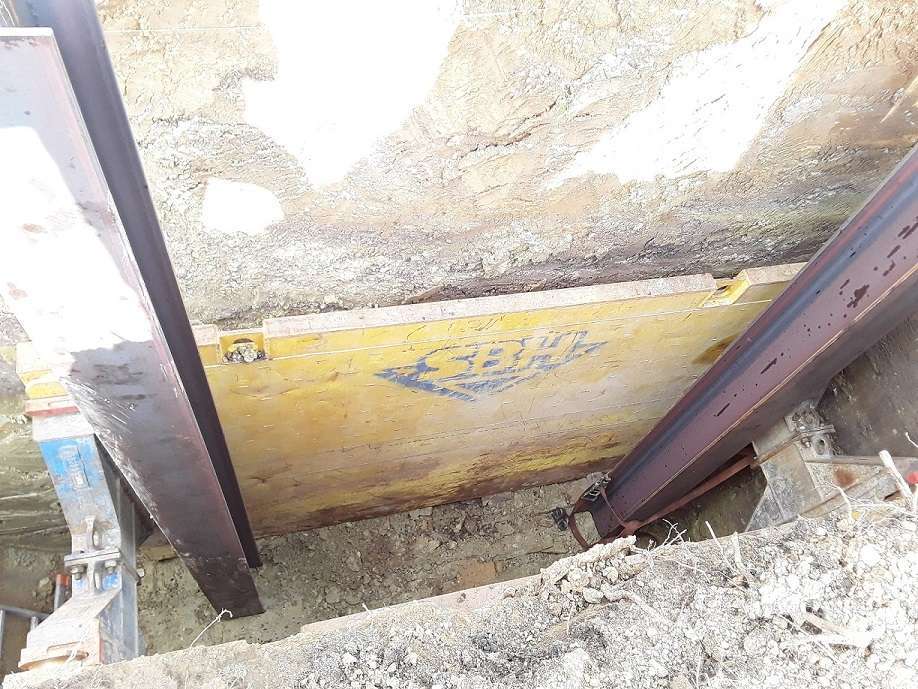

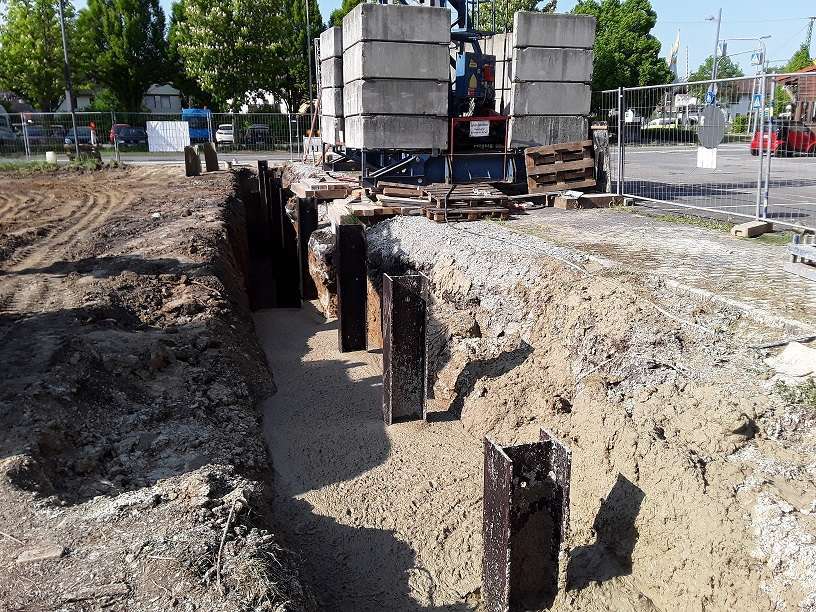

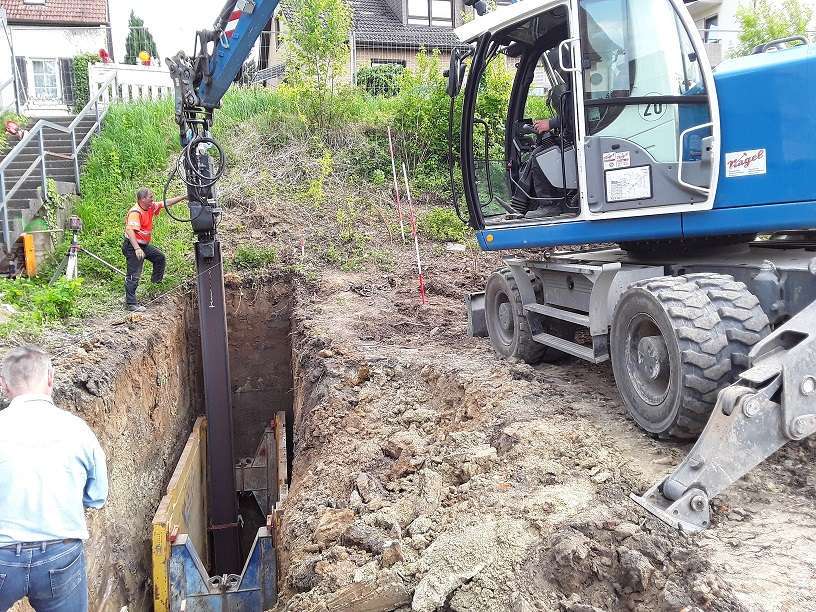

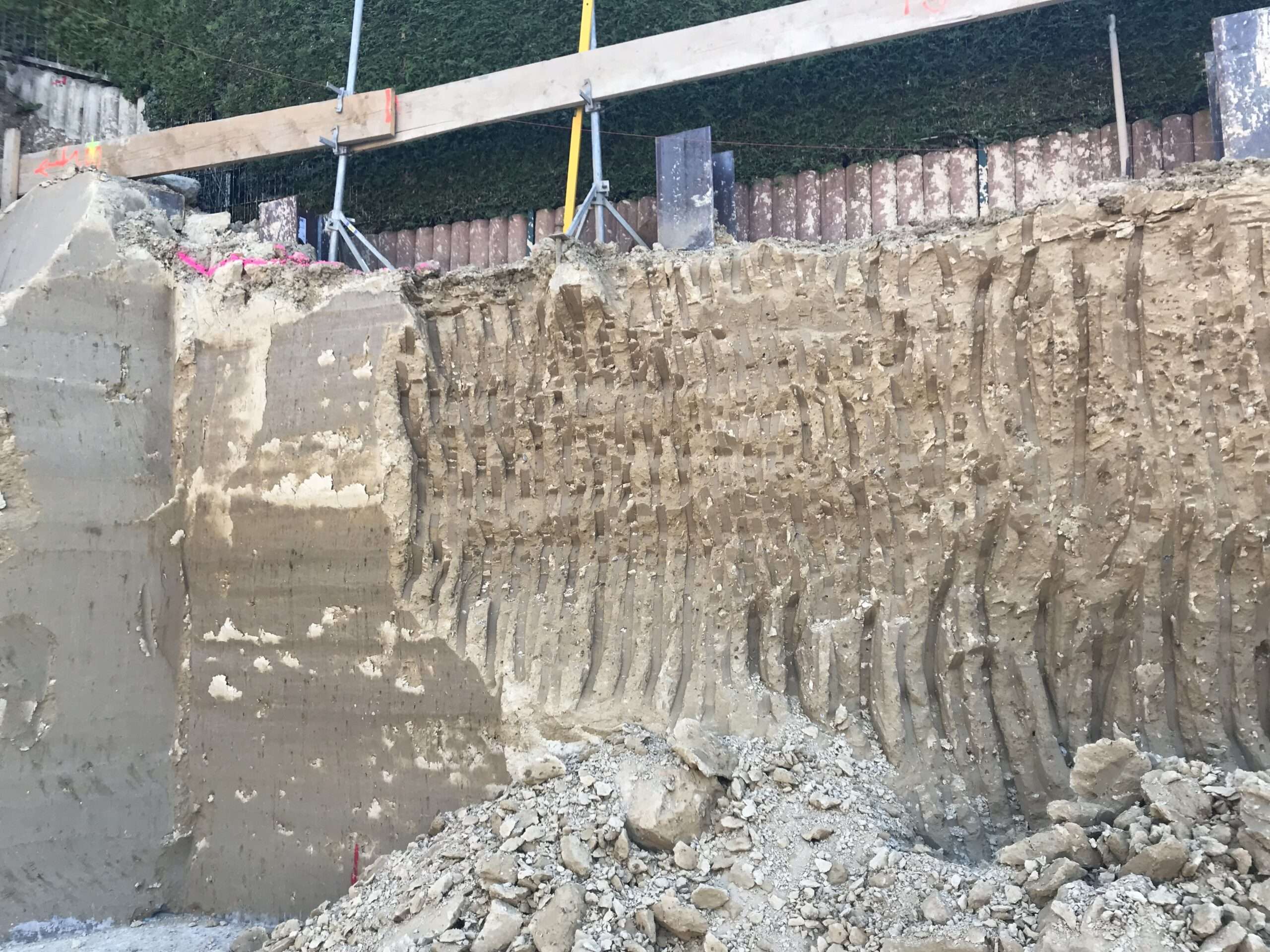

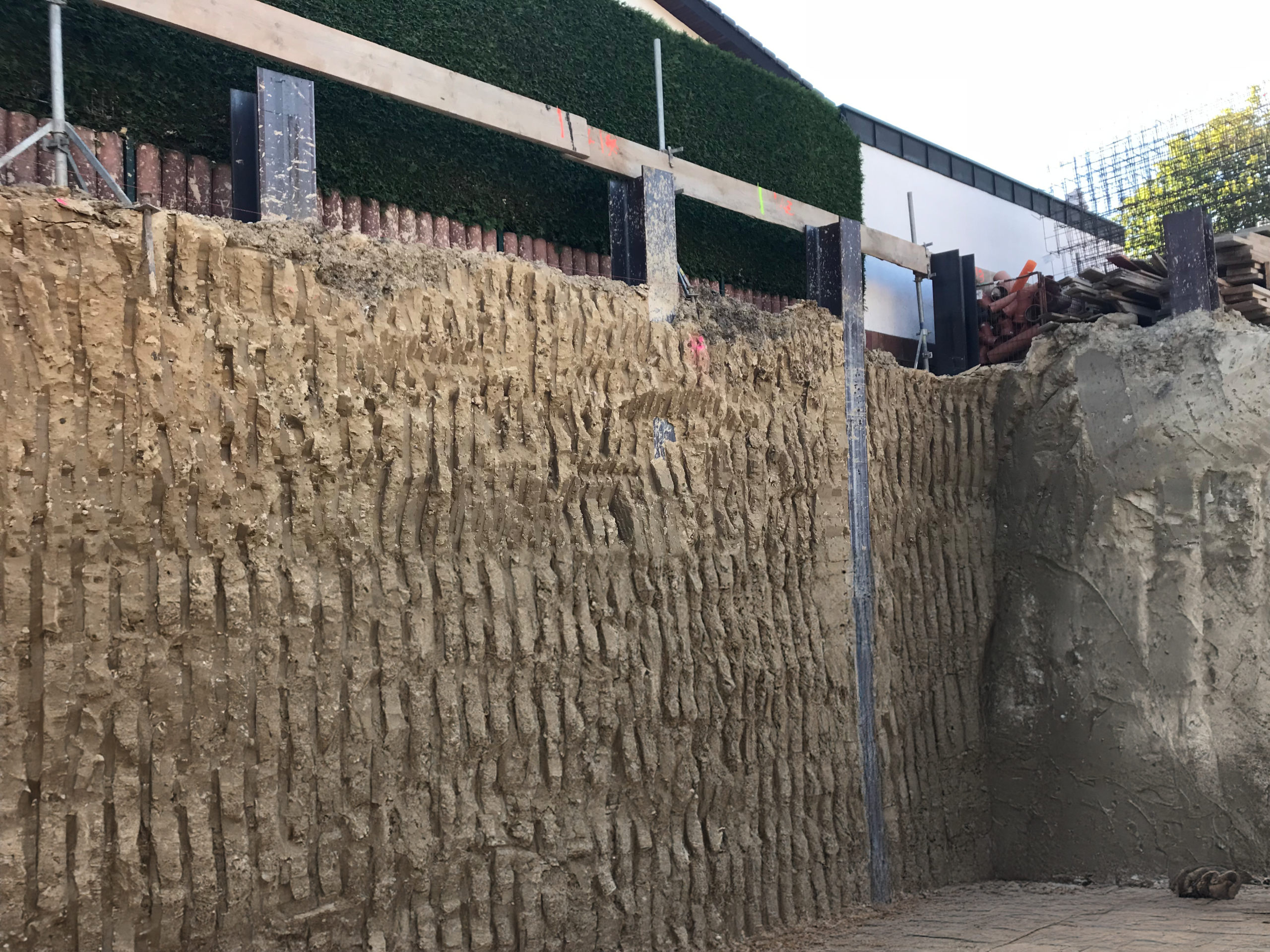

- Herstellung einer umlaufenden RSS-Wand als Baugrubenumschließung
- Nutzung des örtlichen Bodens zur Materialherstellung
- Verzicht auf Rückverankerungen durch selbsttragende Konstruktion

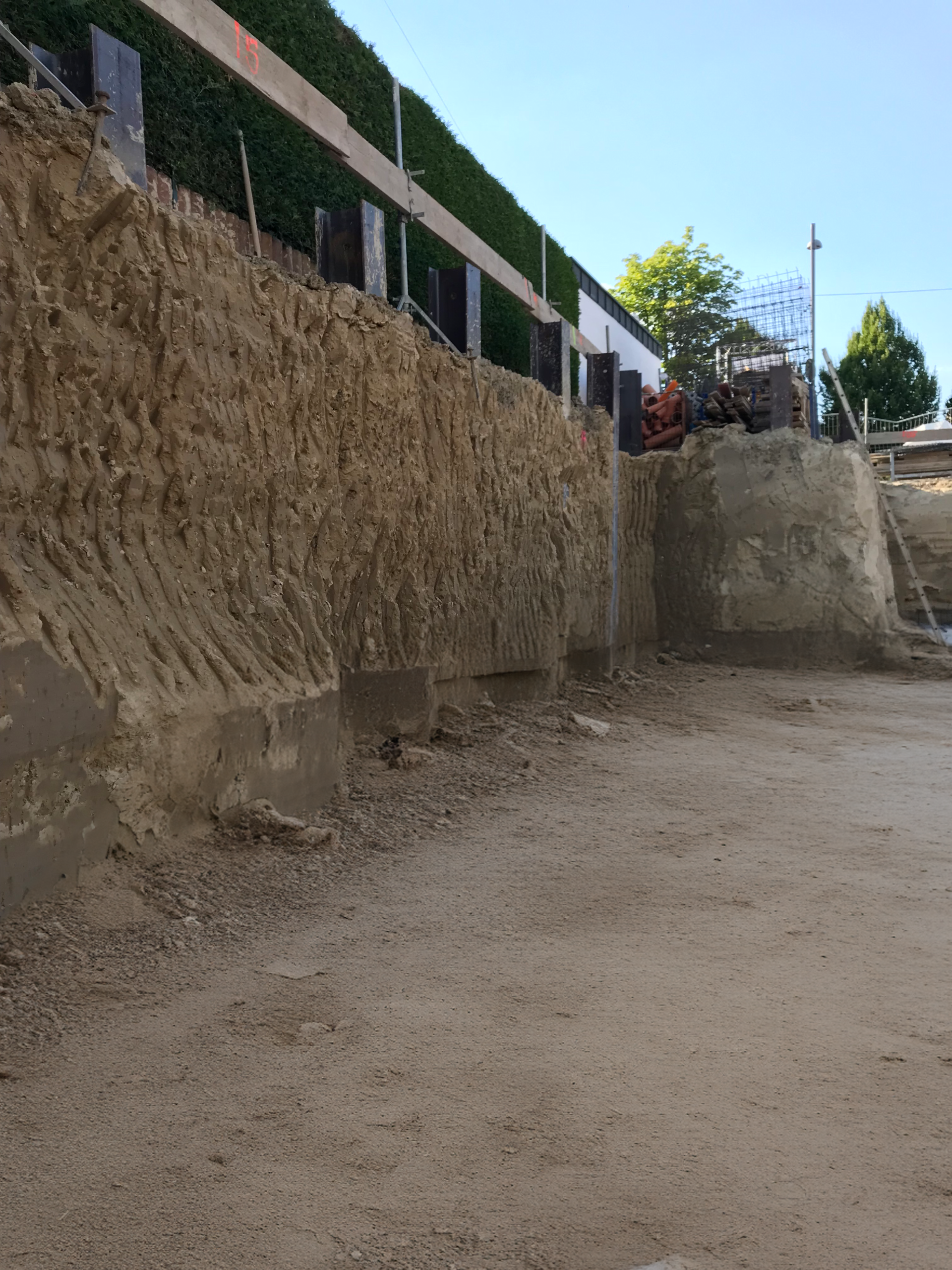

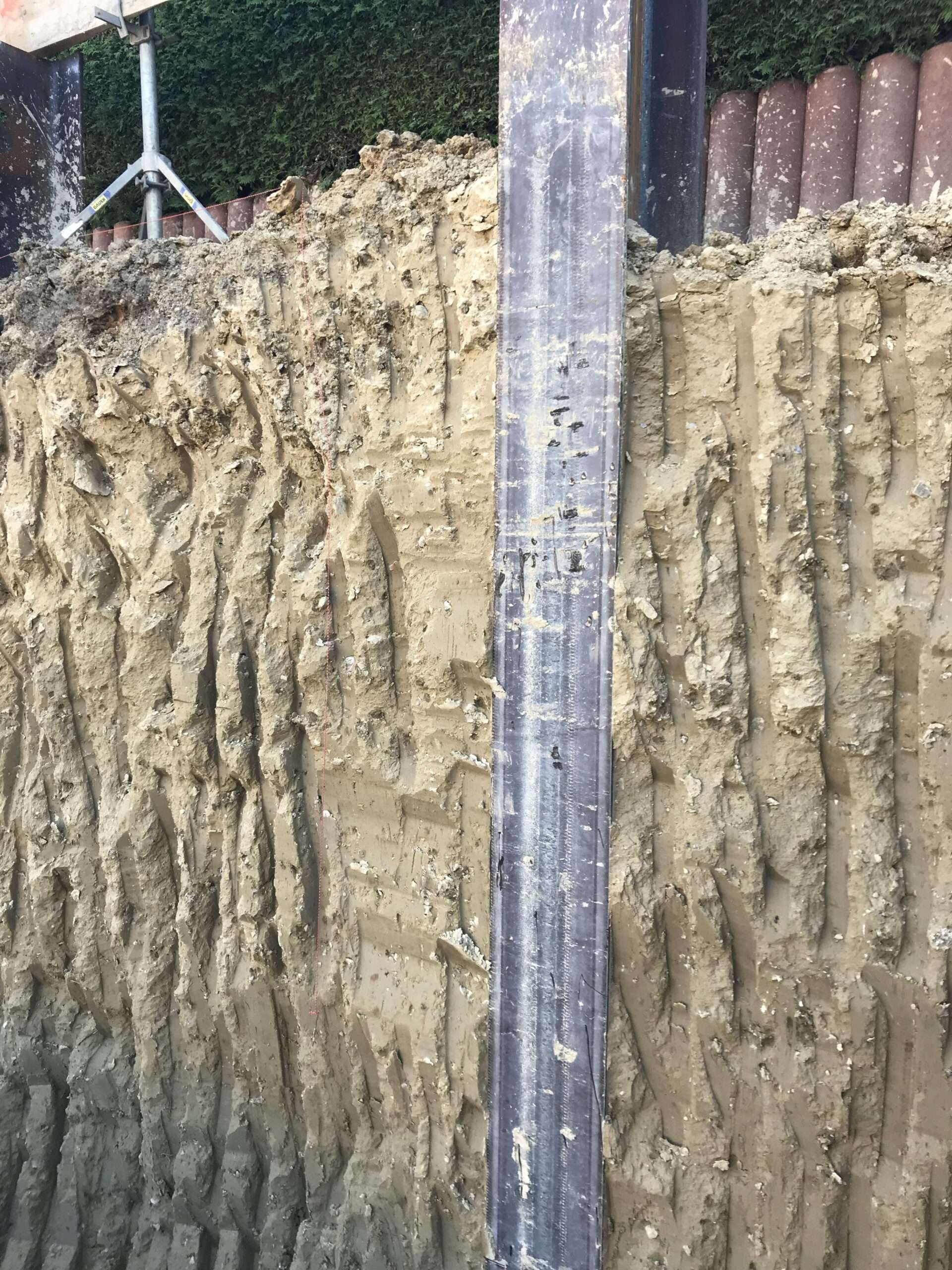

- Teilweiser Rückbau zur Reduzierung der Wandstärke im Endzustand

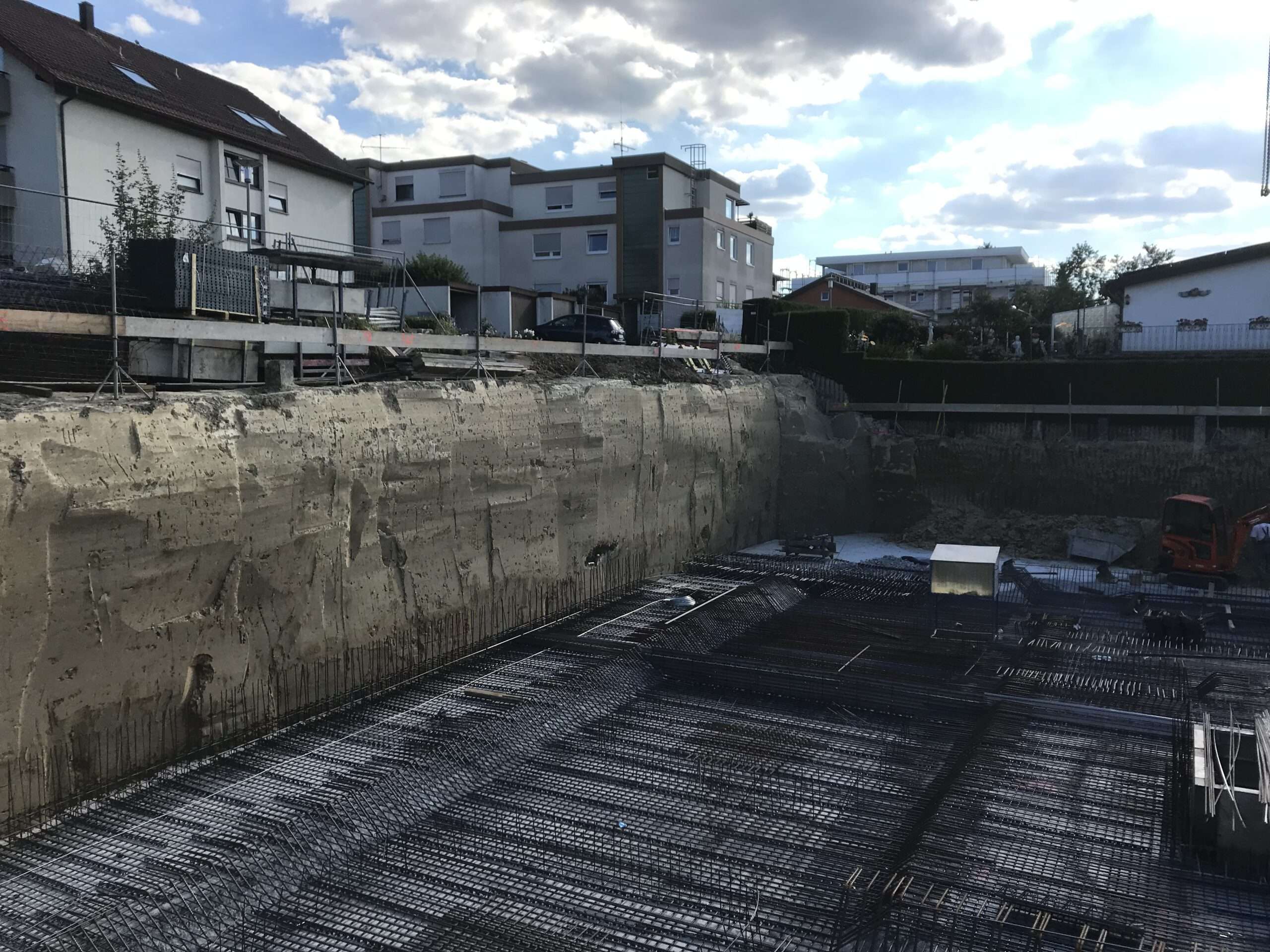

- Ergänzung durch eine wasserdichte Flüssigbodenbodenplatte
Fachplanerische Lösung
- FEM-basierte statische Dimensionierung der RSS-Wand
- Integration aller geotechnischen Parameter in die Planung
- Anpassung der Materialeigenschaften an Baugrund und Lasten
- Sicherstellung von Standsicherheit und Gebrauchstauglichkeit
- Berücksichtigung aller bauzeitlichen und dauerhaften Lastfälle
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Überprüfung von Scherfestigkeit, Verformungsverhalten und Stabilität
- Iterative Anpassung der Materialparameter
- Sicherstellung von Kurz- und Langzeiteigenschaften
- Abstimmung zwischen Fachplanung, Statik und Materialentwicklung
Flüssigboden-Anwendung
- Baugrubenverbau im innerstädtischen Bereich
- Einsatz bei hoher Grundwasserbelastung
- Kombination aus Wand- und Bodenplattensystem

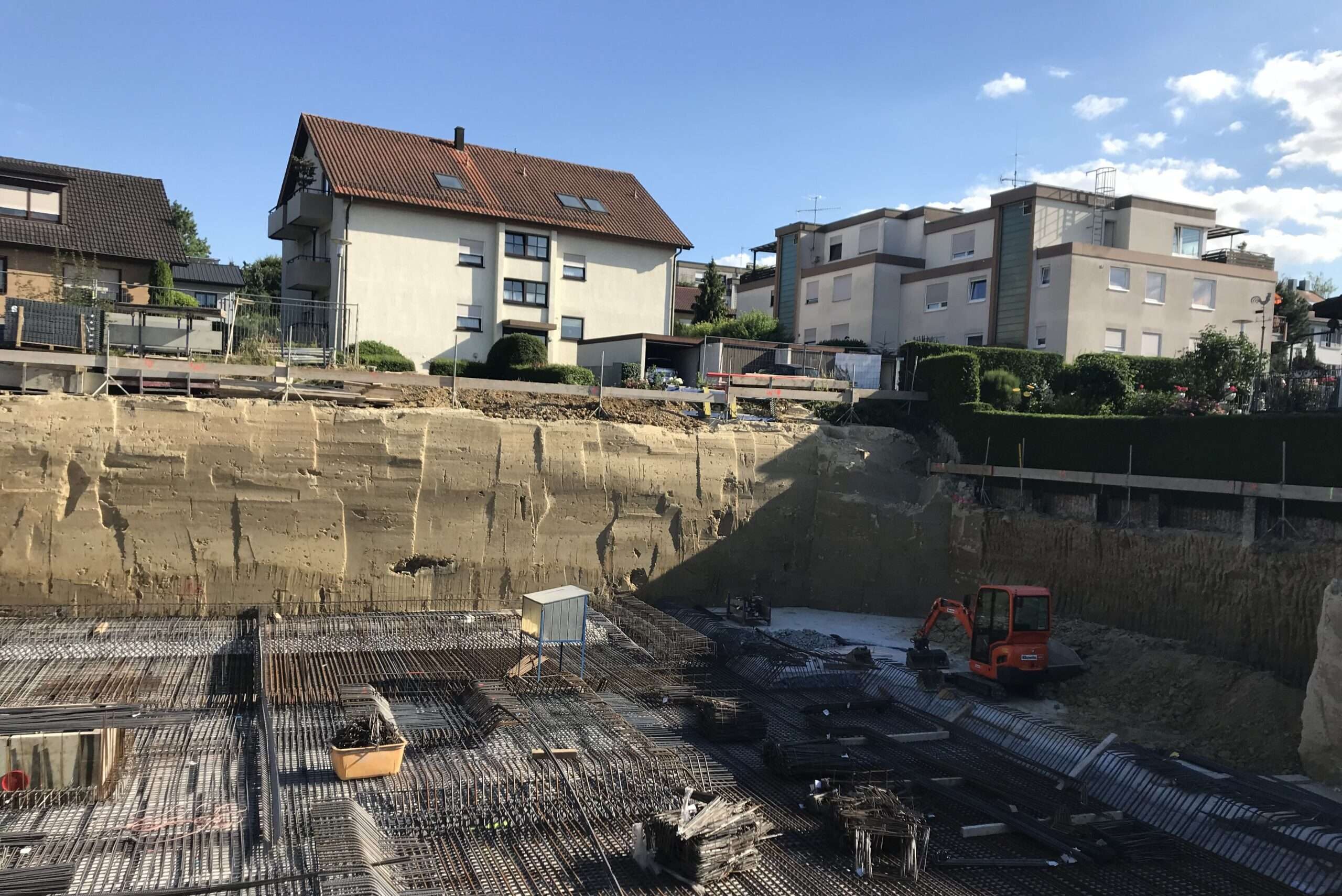

- Nutzung als verlorene Schalung
- Nachhaltige Alternative zu konventionellen Verbausystemen
