Dreisamquerung Freiburg mit Flüssigboden-Düker

Gewässerquerung ohne Wasserhaltung durch RSS-Flüssigboden und Geoponton – umweltverträglich, genehmigungssicher und ressourcenschonend umgesetzt.

Flüssigboden Engineering

Freiburg Dreisam – nachhaltige Dükerlösung unter hohen Umweltauflagen

Bei der Querung der Dreisam in Freiburg wurde eine Fernwärmeleitung über rund 350 m unter anspruchsvollen wasserrechtlichen und ökologischen Bedingungen realisiert. Ziel war eine Bauweise ohne Eingriff in den Gewässerabfluss, ohne Beeinträchtigung des Grundwassers und mit maximaler Genehmigungsfähigkeit.

Mit einem RSS-Geoponton und Flüssigboden konnte eine offene, reversible und umweltverträgliche Dükerlösung umgesetzt werden – unter Nutzung des vorhandenen Bodens als Baustoff.

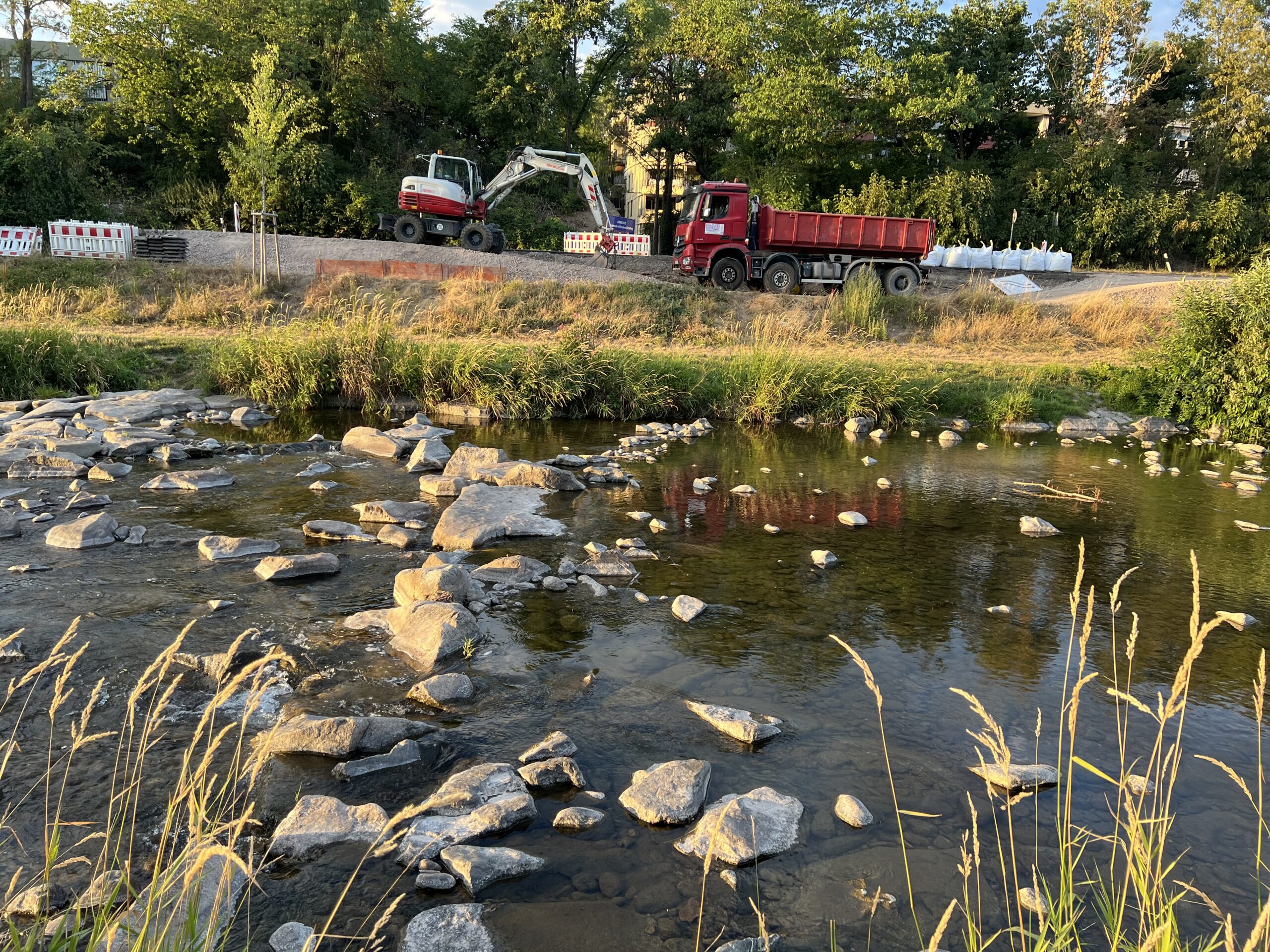

01_Ausgangssituation Gewässer

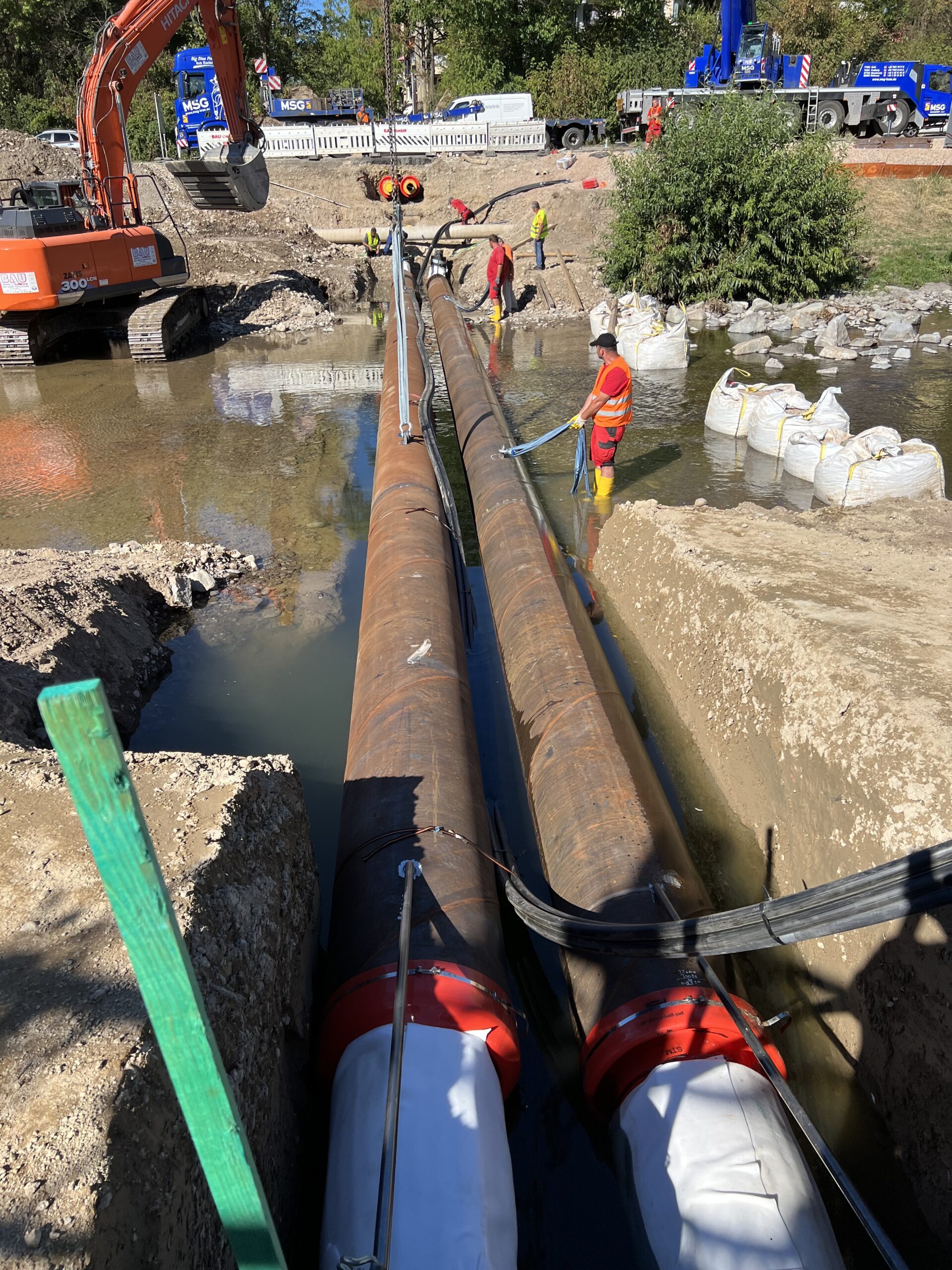

Verlegen der Rohre im RSS Geoponton

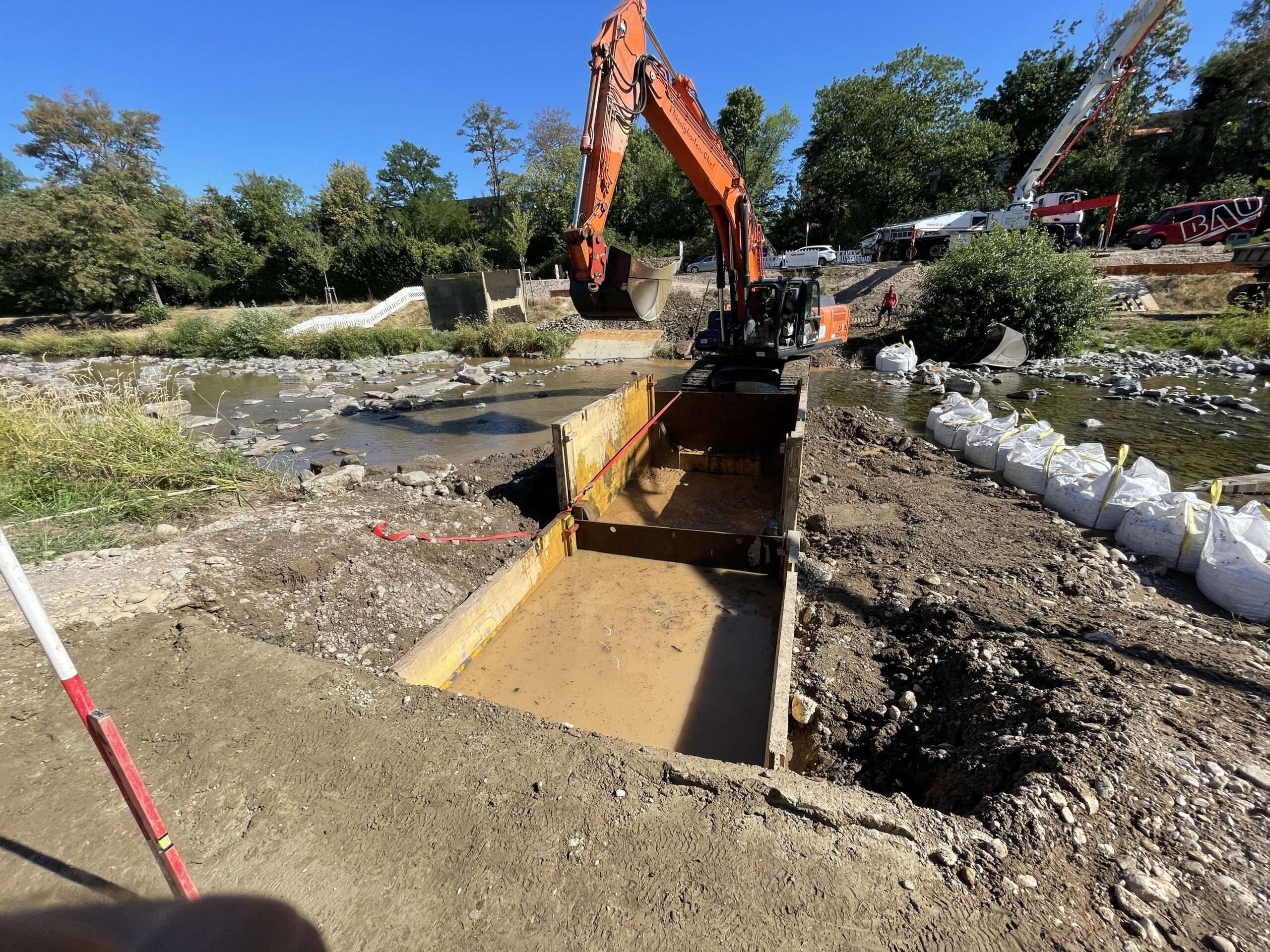

Verfüllung mit RSS Flüssigboden unter Wasser

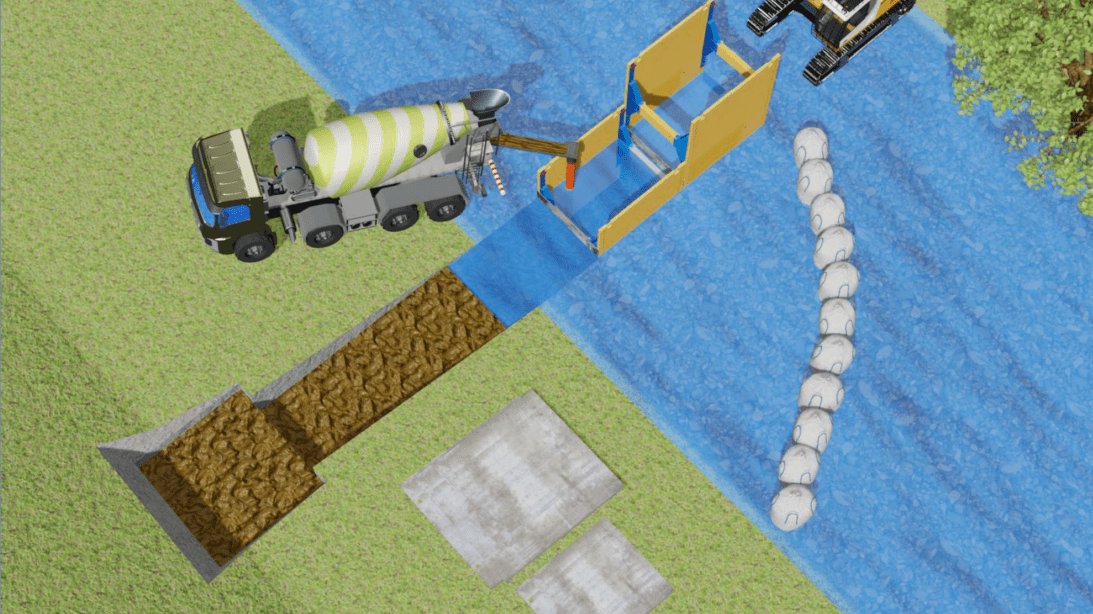

Technologie Verfüllung im RSS Geoponton

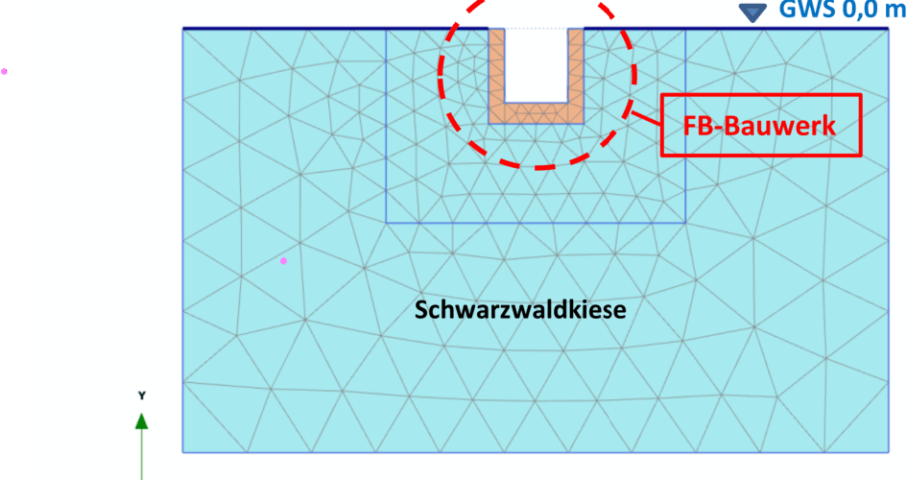

Statische Dimenionierung und Standsicherheits RSS-Geoponton

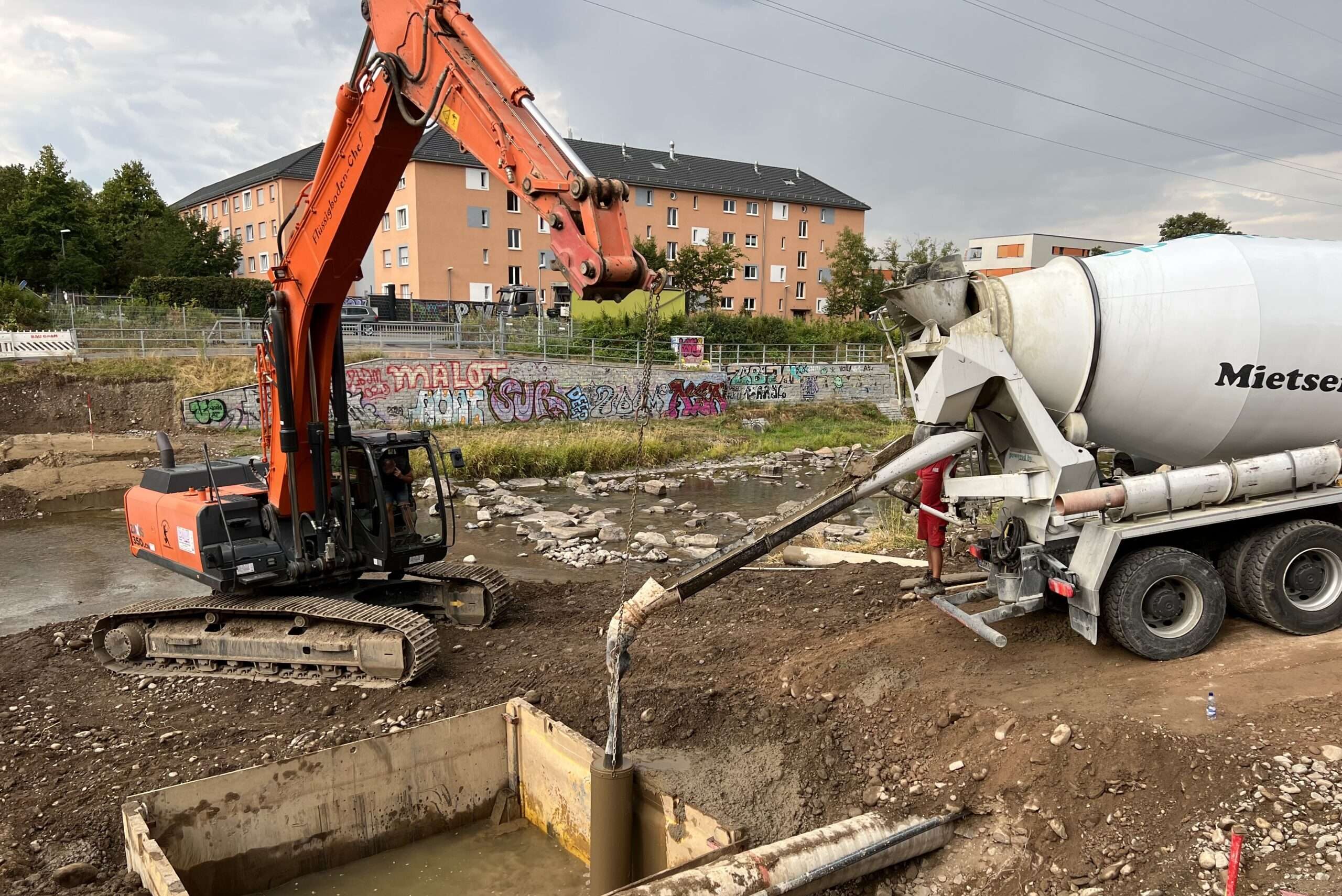

Beginn Verfüllung mit Flüssigboden im Uferbereich im Kontraktorverfahren

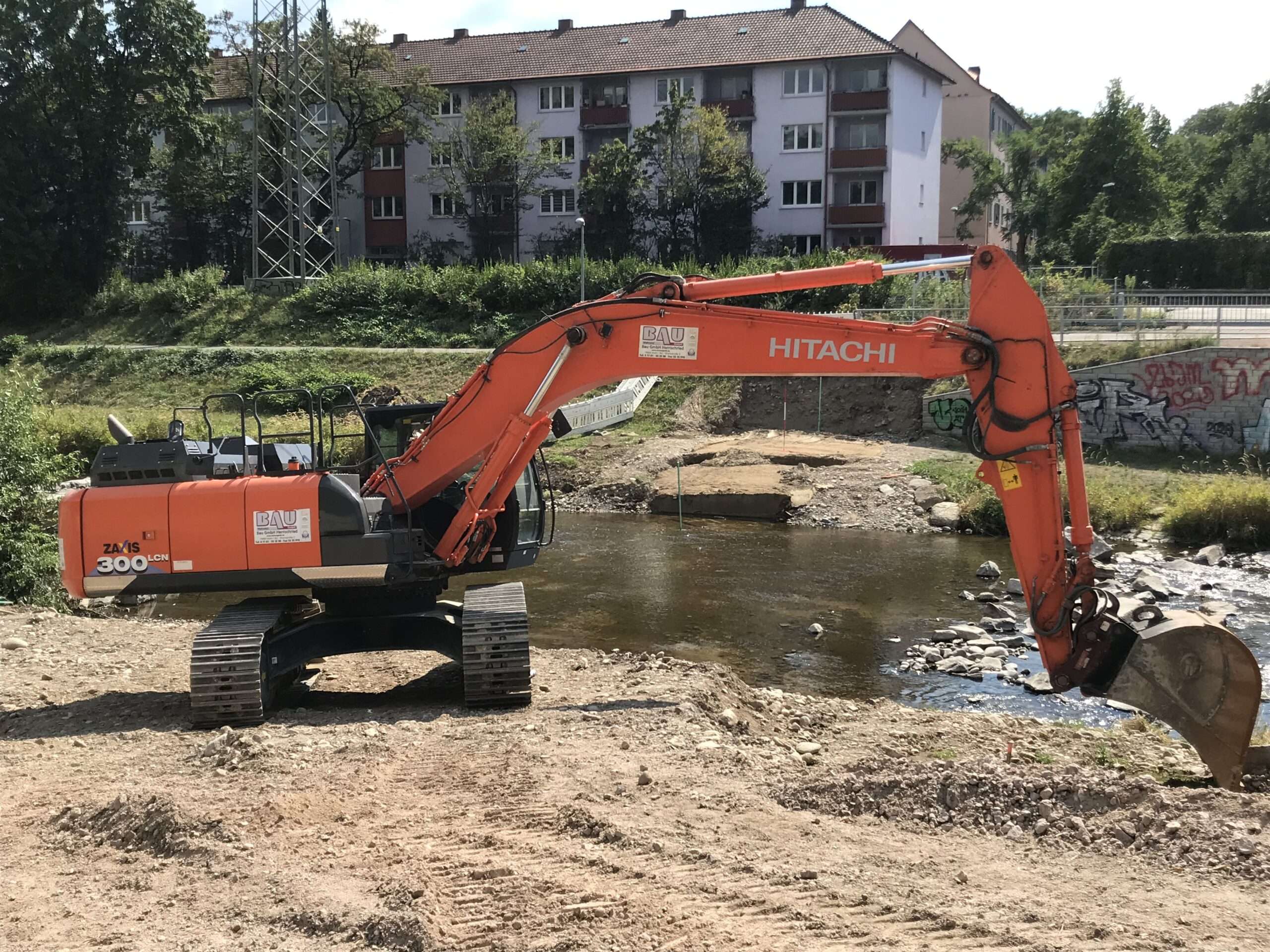

Aushub in Gewässer
Freigelegte Fernwärmeleitung unterhalb einer Straße mit vorbereiteter Baugrube – idealer Anwendungsfall für Flüssigboden zur spannungsarmen und dauerhaften Leitungsbettung

Herausforderungen

  • Gewässerquerung ohne Stauwirkung oder Eingriff in den Flussquerschnitt
  • Einhaltung strenger Umwelt- und Wasserrechtsauflagen
  • Schutz von Fisch- und Laichzeiten
  • Kein Einfluss auf Grundwasser und Untergrundströmung
  • Konventionelle Verfahren (Mikrotunneling, Spundwand etc.) nicht zulässig

Die Lösung

  • Einsatz eines monolithischen RSS-Geopontons
  • Herstellung im Kontraktorverfahren unter Wasser
  • Offene Bauweise ohne massive Betonkonstruktionen
  • Aushub im Block und Absenken der Leitungen
  • Verfüllung mit RSS-Flüssigboden (Primär- und Sekundärmaterial)

Fachplanerische Lösung

  • Hydrogeologische Modellierung zur Bewertung des Grundwasserverhaltens
  • FE-basierte statische Dimensionierung des Geopontons
  • Entwicklung standortspezifischer Flüssigbodenrezepturen
  • Nachweis von Tragfähigkeit, Verformung und Umweltverträglichkeit
  • Abstimmung mit Behörden und Sicherstellung der Genehmigungsfähigkeit

FiFB-Lösungen

  • Nutzung des Aushubbodens als Flüssigboden
  • Rezepturentwicklung für Geoponton und Rohrbettung
  • Einstellung definierter mechanischer und hydraulischer Eigenschaften
  • Qualitätssicherung über Prüf- und Nachweiskonzepte
  • Sicherstellung langfristiger Stabilität und Umweltverträglichkeit

Flüssigboden-Anwendung

  • Dükerung von Fernwärmeleitungen unter Gewässern
  • Einsatz im sensiblen Fluss- und Uferbereich
  • Monolithisches, hydraulisch stabiles Bauwerk
  • Ringspaltfreie Bettung der Leitungen
  • Nachhaltige Alternative zu Mikrotunneling und klassischen Verfahren
