Hamburg – Leitungsbau im Torf mit RSS-Geoponton

Rund 600 m Gas- und Erdkabeltrasse wurden im stark setzungsempfindlichen Torfboden mit einem RSS-Geoponton realisiert – ohne Wasserhaltung und ohne Bodenaustausch.

Flüssigboden Engineering

Wasserdichter Leitungsgraben im Torf bei oberflächennahem Grundwasser

Im Zuge des Neubaus der A26 mussten an der Waltershofer Straße in Hamburg eine Gashochdruckleitung DN 400 umverlegt, eine weitere Leitung neu hergestellt und gleichzeitig umfangreiche Erdkabel-Leerrohrsysteme verlegt werden. Der rund 600 m lange Trassenkorridor verläuft durch mehrere Meter mächtige Torfschichten mit extrem hohen Wassergehalten und oberflächennahem Grundwasser.

Eine konventionelle Ausführung hätte großflächige Wasserhaltung, Spundungen und einen vollständigen Bodenaustausch erfordert. Stattdessen wurde ein RSS-Geoponton aus dem vorhandenen Torf hergestellt, der einen trockenen und nahezu wasserdichten Leitungsgraben schafft und gleichzeitig Bettung, Lastabtrag und Setzungsvergleichmäßigung übernimmt.

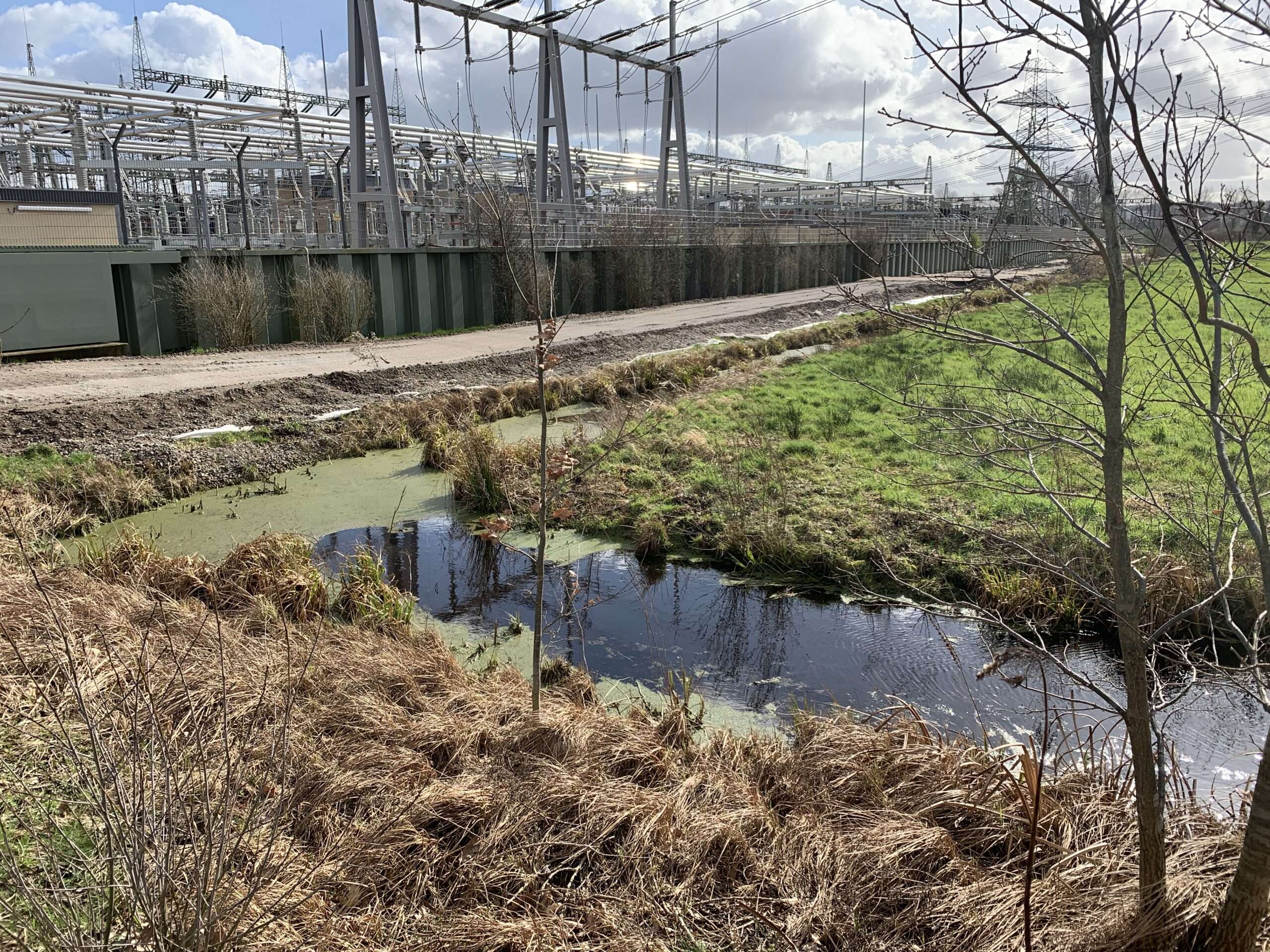

Ausgangssituation Entwässerungsgraben vor dem Umspannwerk im Marschland

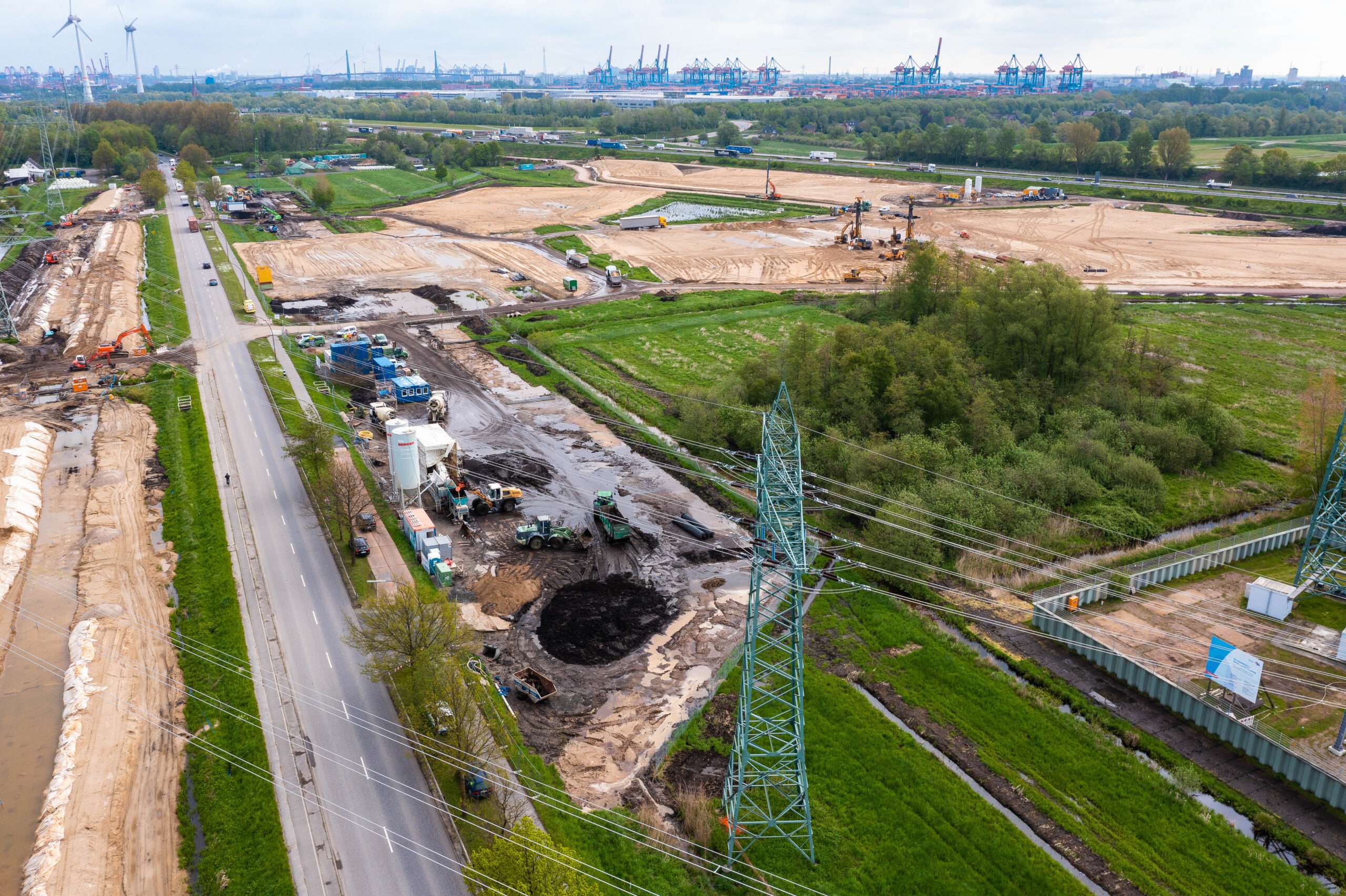

Ausgangssituation Luftbild Trassenverlauf mit Hafenkulisse

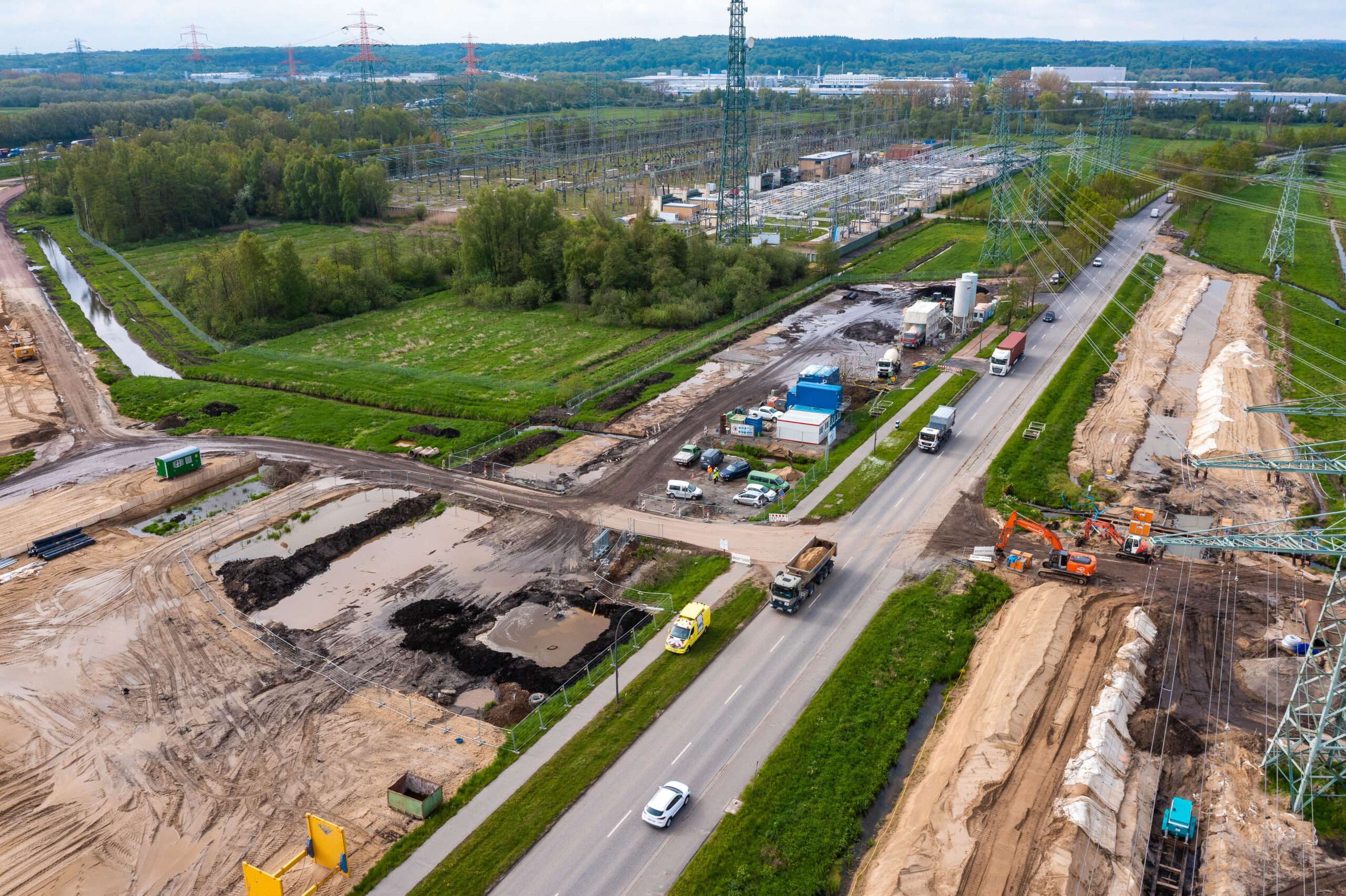

Ausgangssituation Luftbild Trassenkorridor zwischen Umspannwerk und Straße

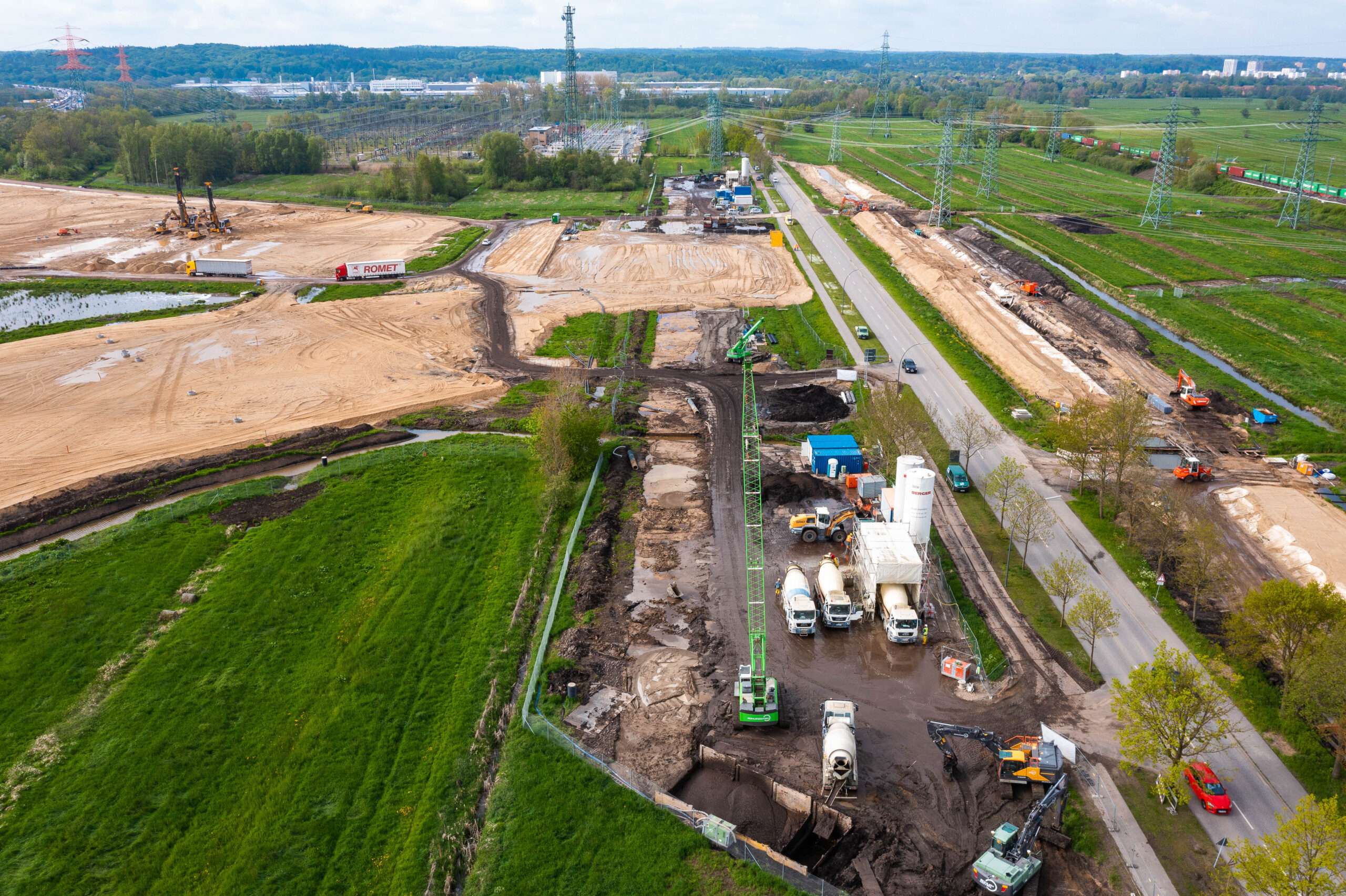

Ausgangssituation Luftbild Trassenübersicht mit Mischplatz entlang der Straße

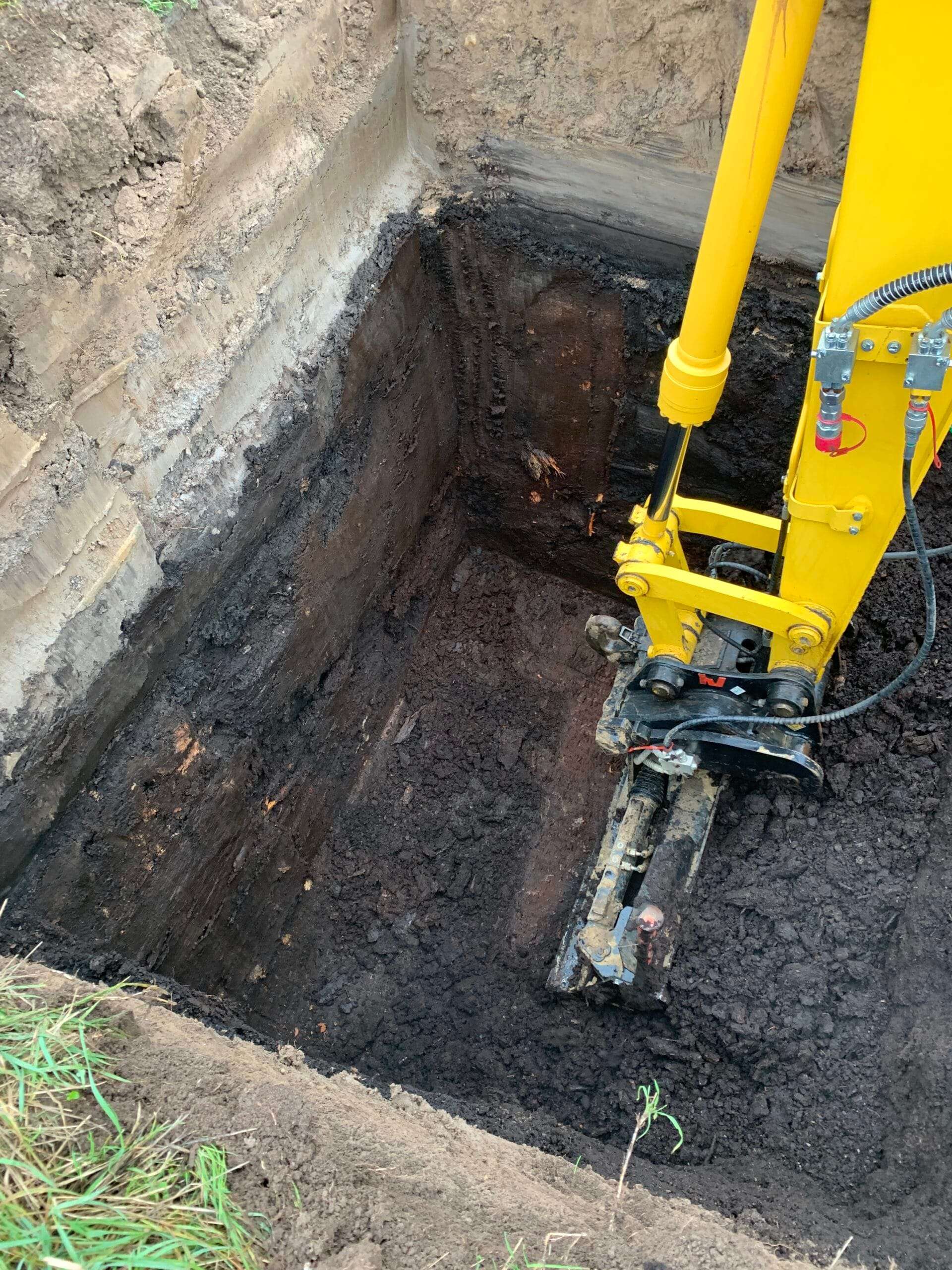

Baugrund Schurfgrube mit freigelegtem Sandhorizont unter dem Torf

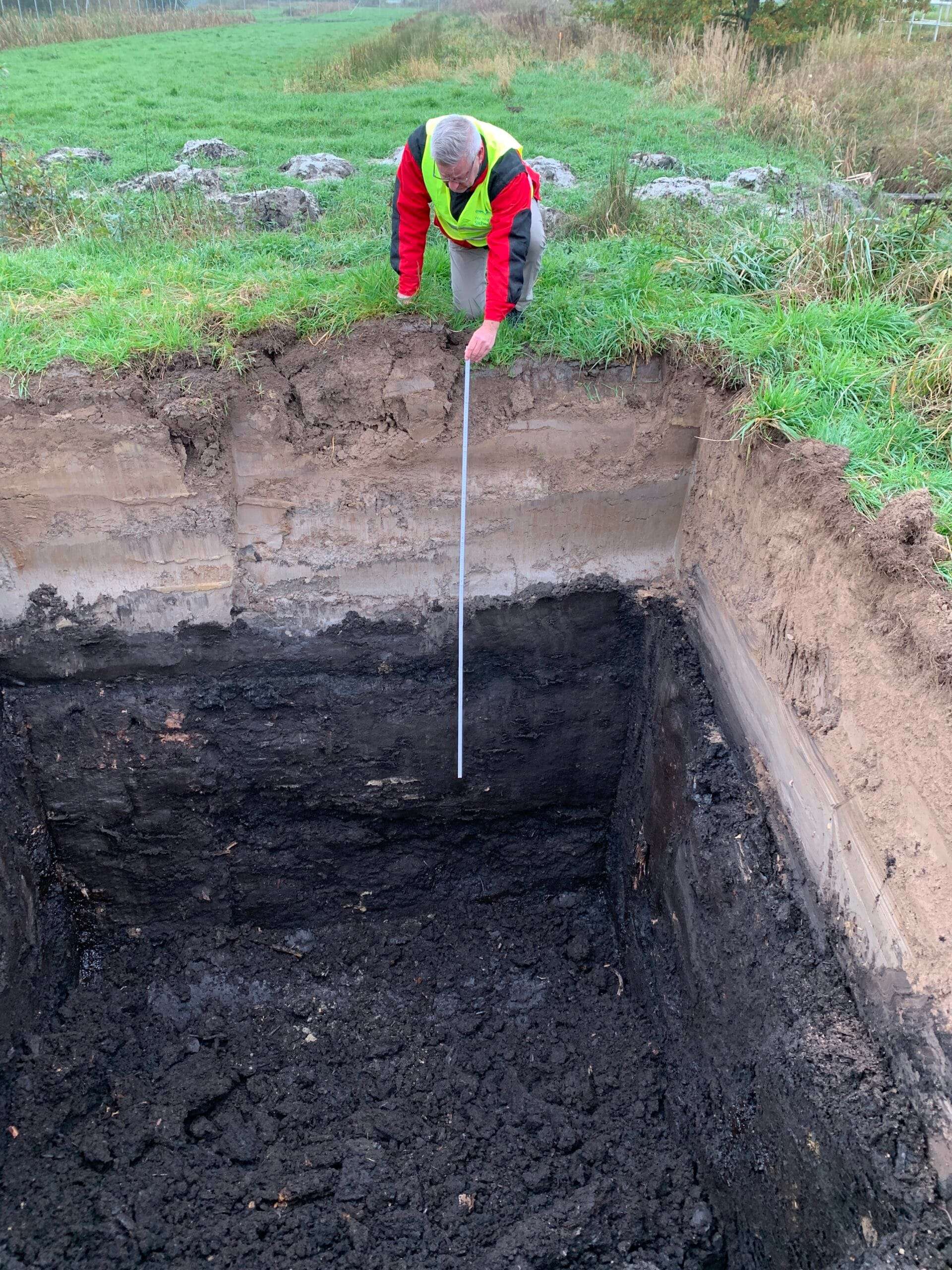

Baugrund Einmessung der Schurfgrube durch die Baubegleitung

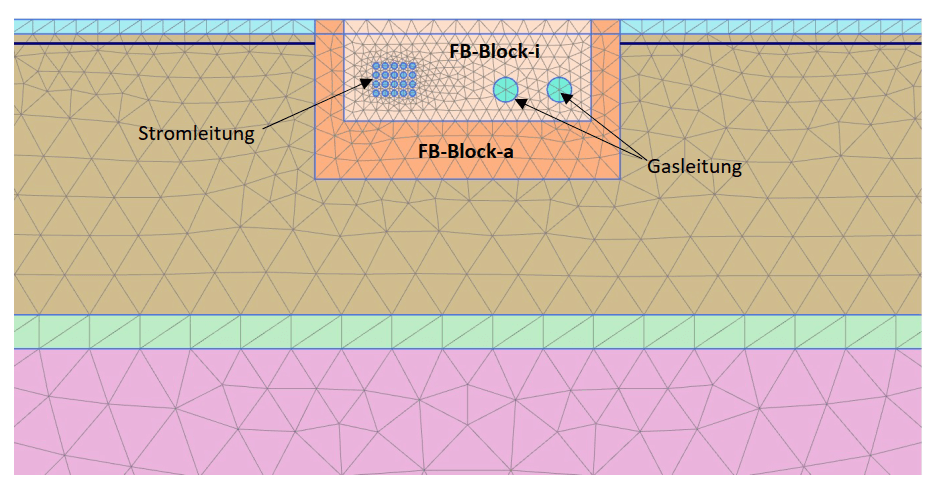

Planung FEM-Diskretisierung mit Flüssigbodenblöcken sowie Strom- und Gasleitung

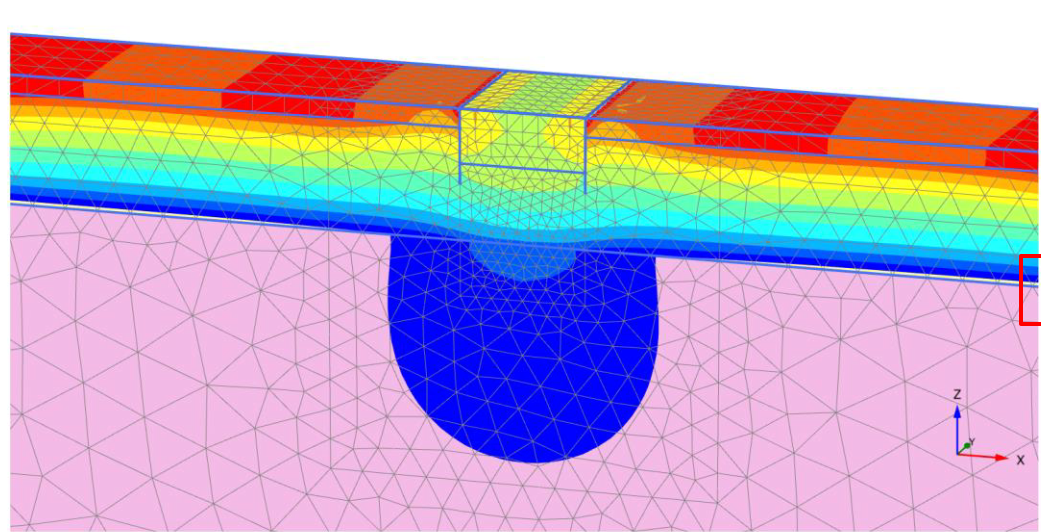

Planung 3D-FEM-Verformungsbild des RSS-Geopontons unter Betriebslast

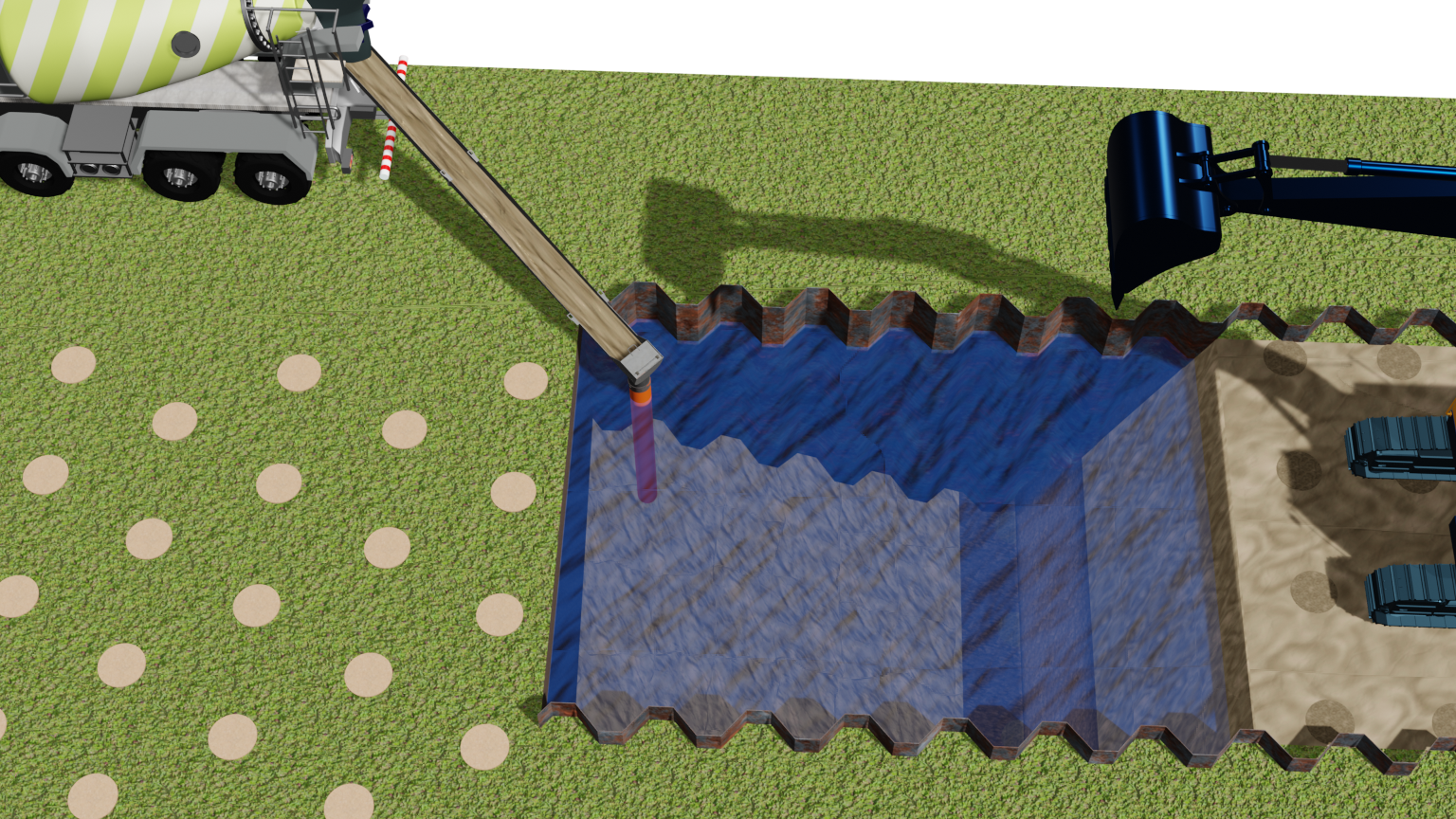

Technologie Erstaushub und Flüssigbodeneinbau unter Wasser im Kontraktorverfahren

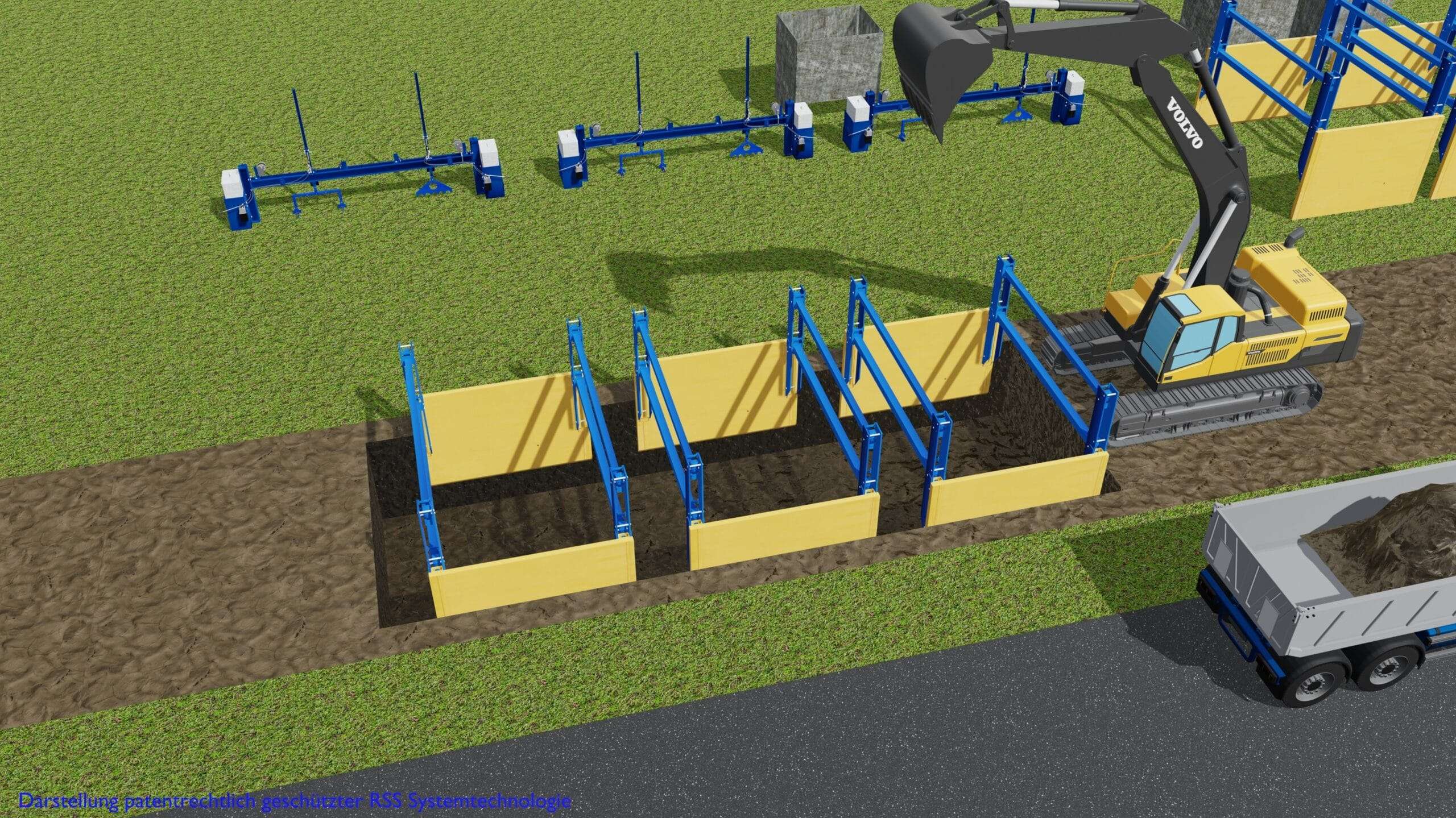

Technologie Abdichtung und Zweitaushub im RSS-Geoponton mit Verbauboxen

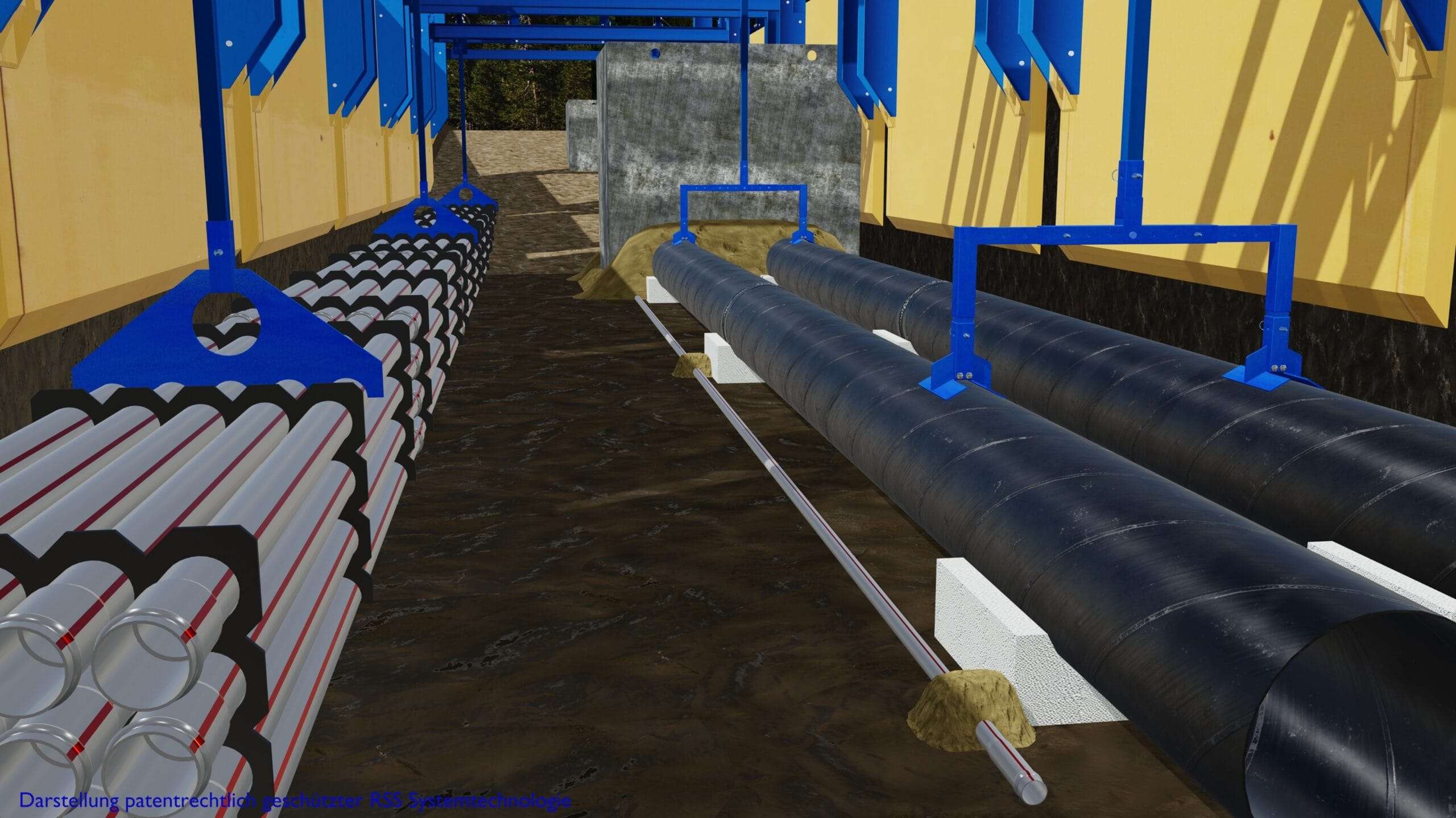

Technologie Arbeiten im RSS-Geoponton mit Gasleitung und Leerrohrbündel

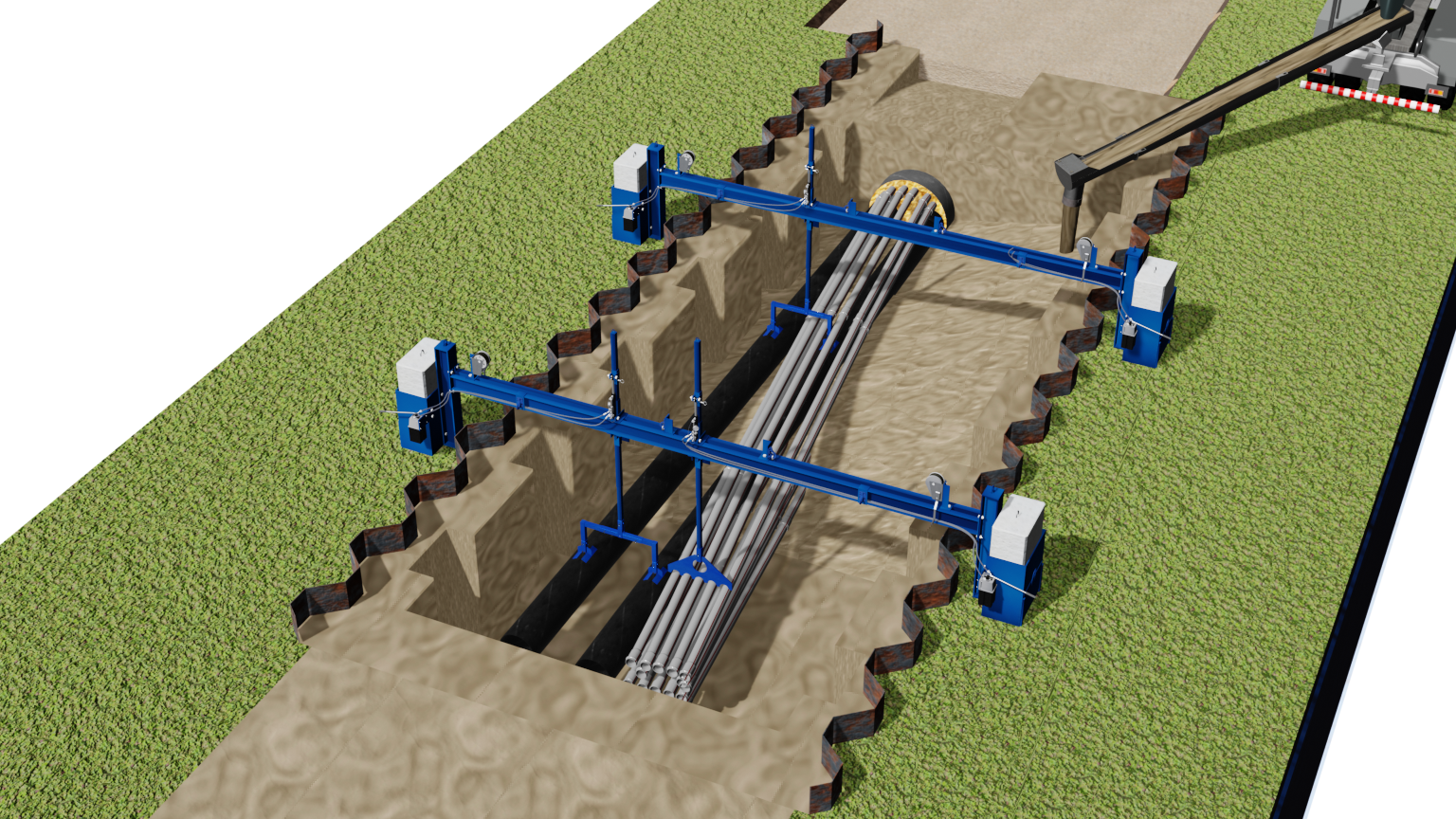

Technologie Leerrohrpaket im RSS-Geoponton mit Rohrverlegehilfen

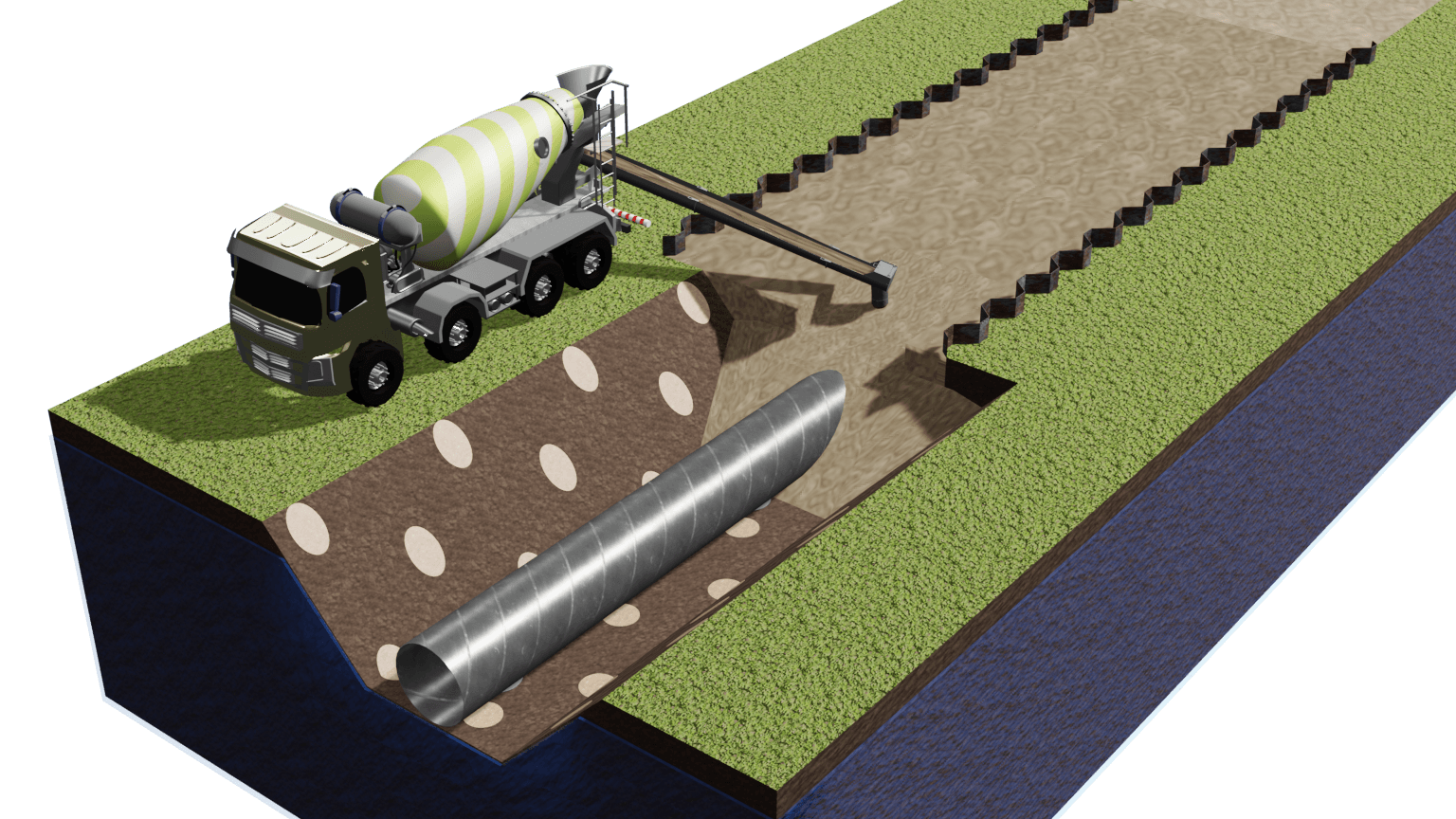

Technologie Verfüllung des Grabens mit Flüssigboden über der Gasleitung

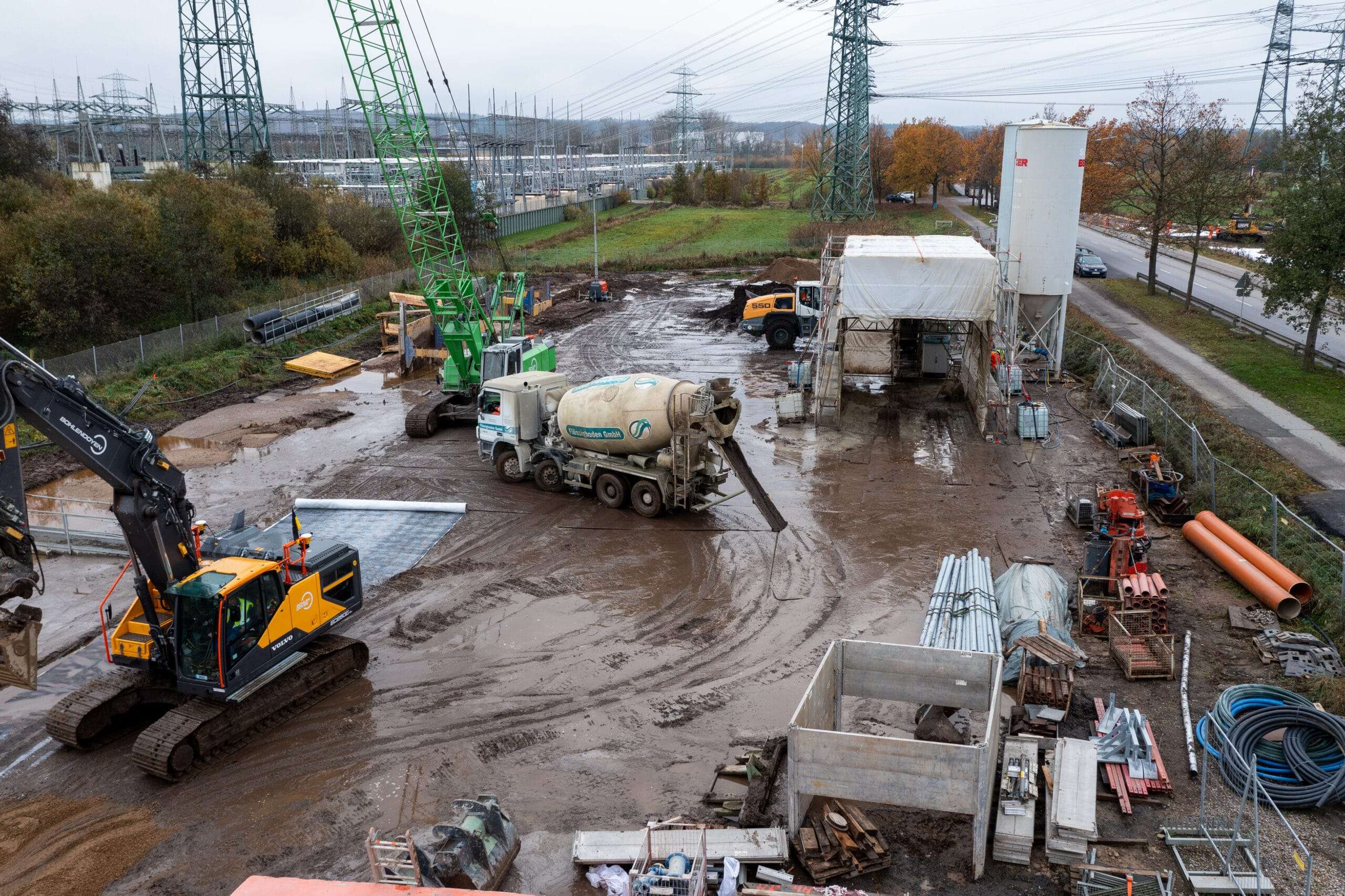

Ausführung Luftbild Baustelleneinrichtung mit Mischanlage und Materiallager

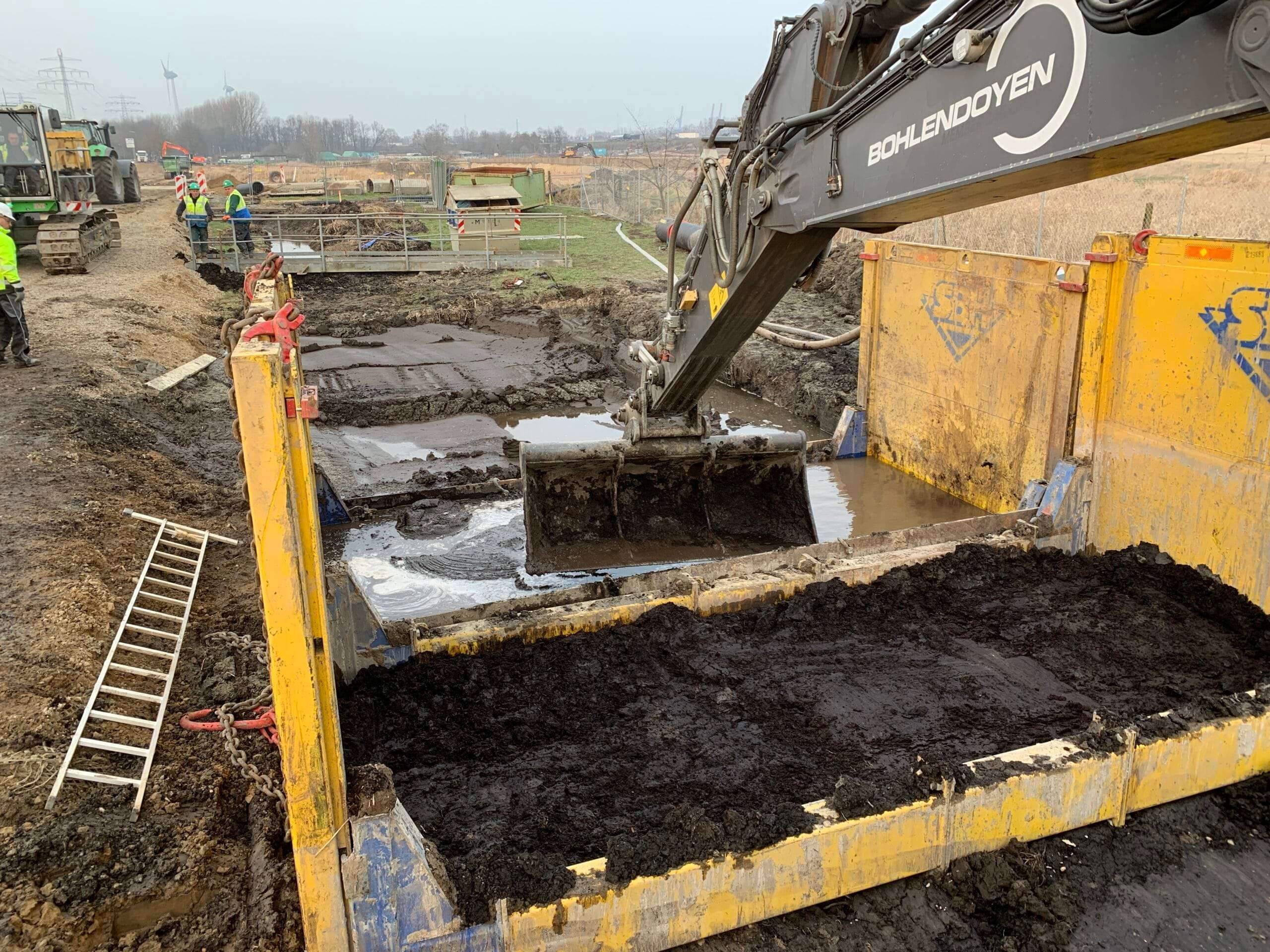

Ausführung Erstaushub des Torfs im Verbau mit dem Bagger

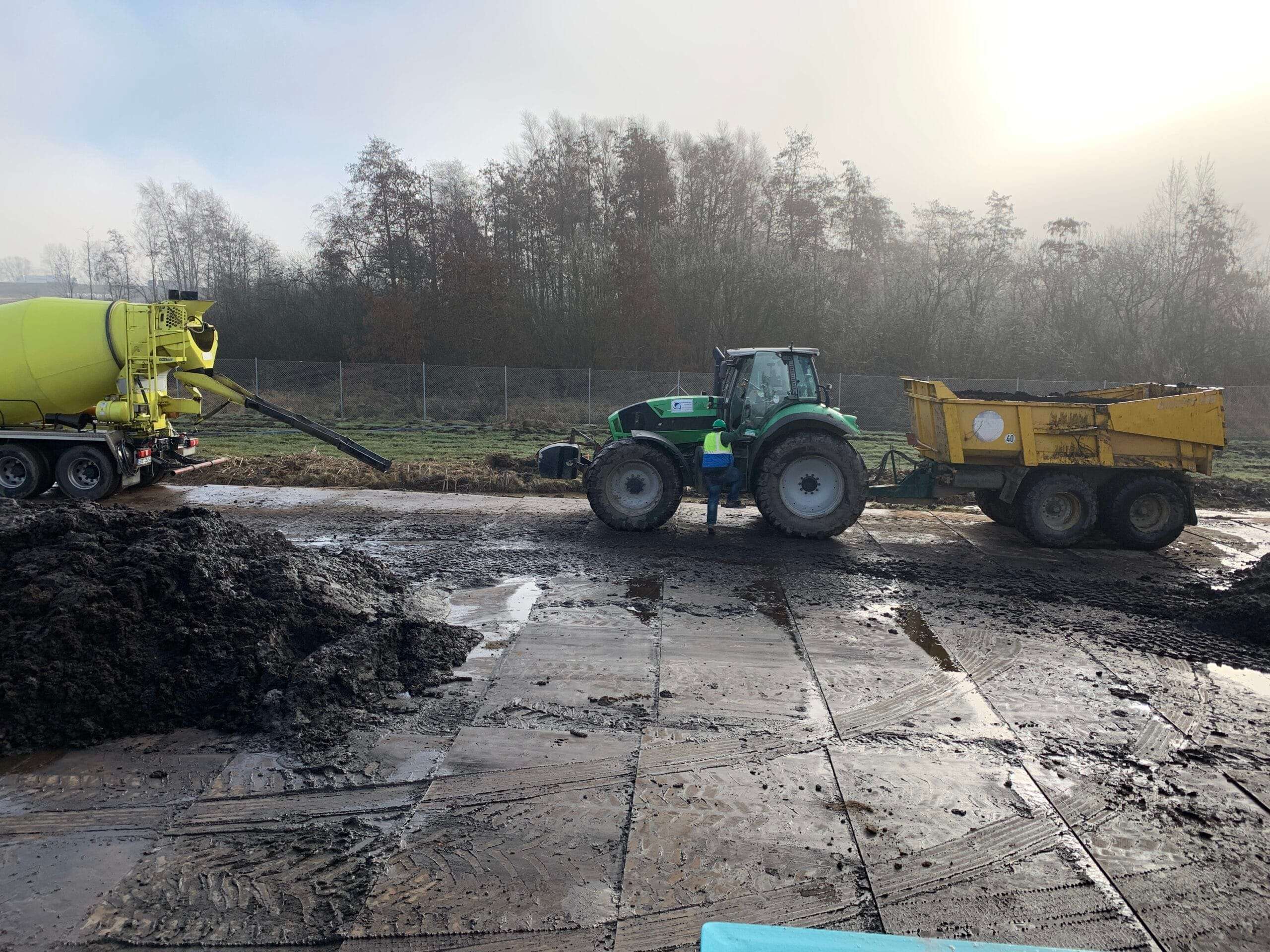

Ausführung Torfmiete am Mischplatz mit Fahrmischer

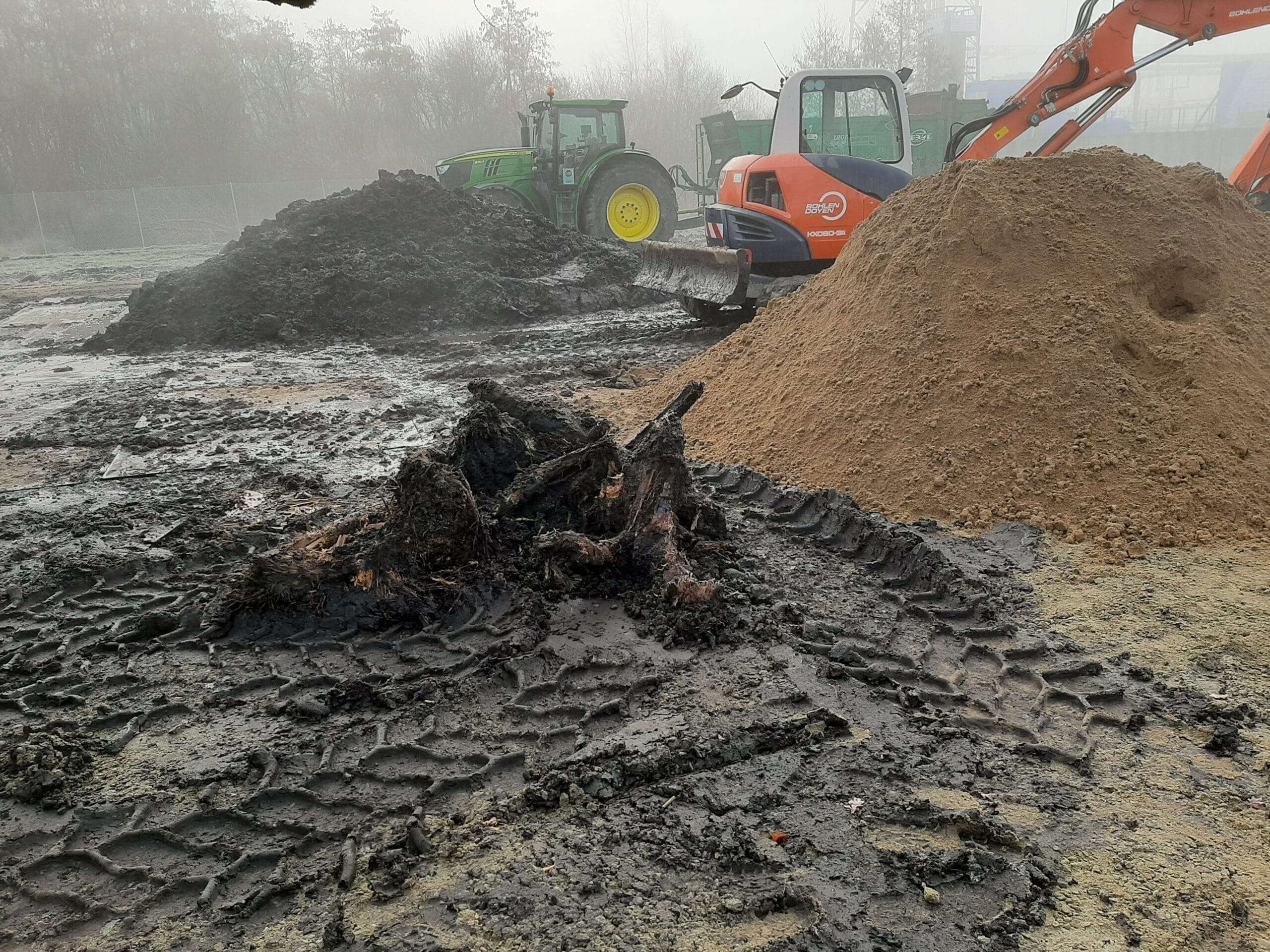

Ausführung Ausgangsstoffe Torfmiete und Sandmiete nebeneinander

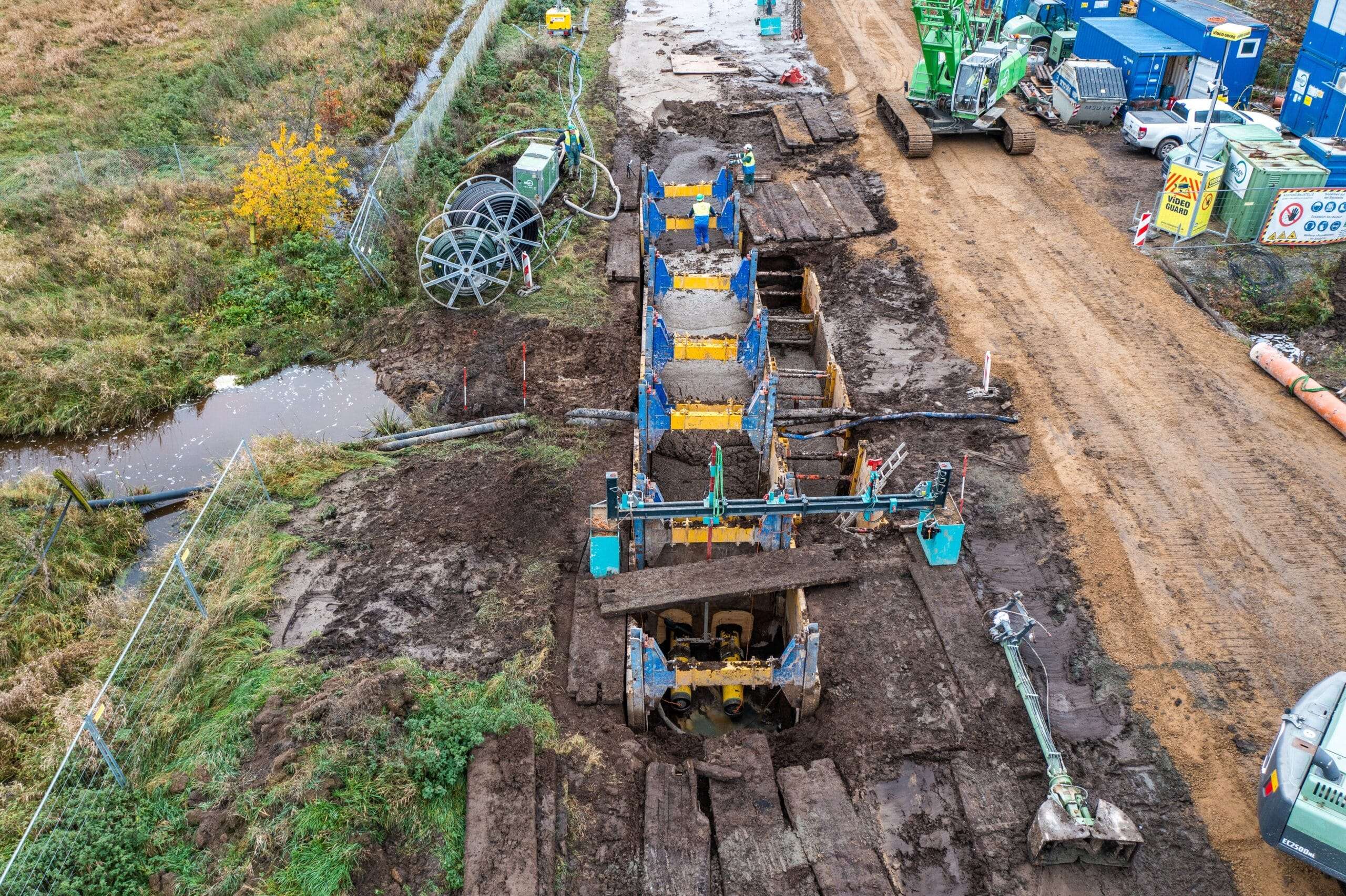

Ausführung Luftbild Verbauboxenreihe längs der Trasse

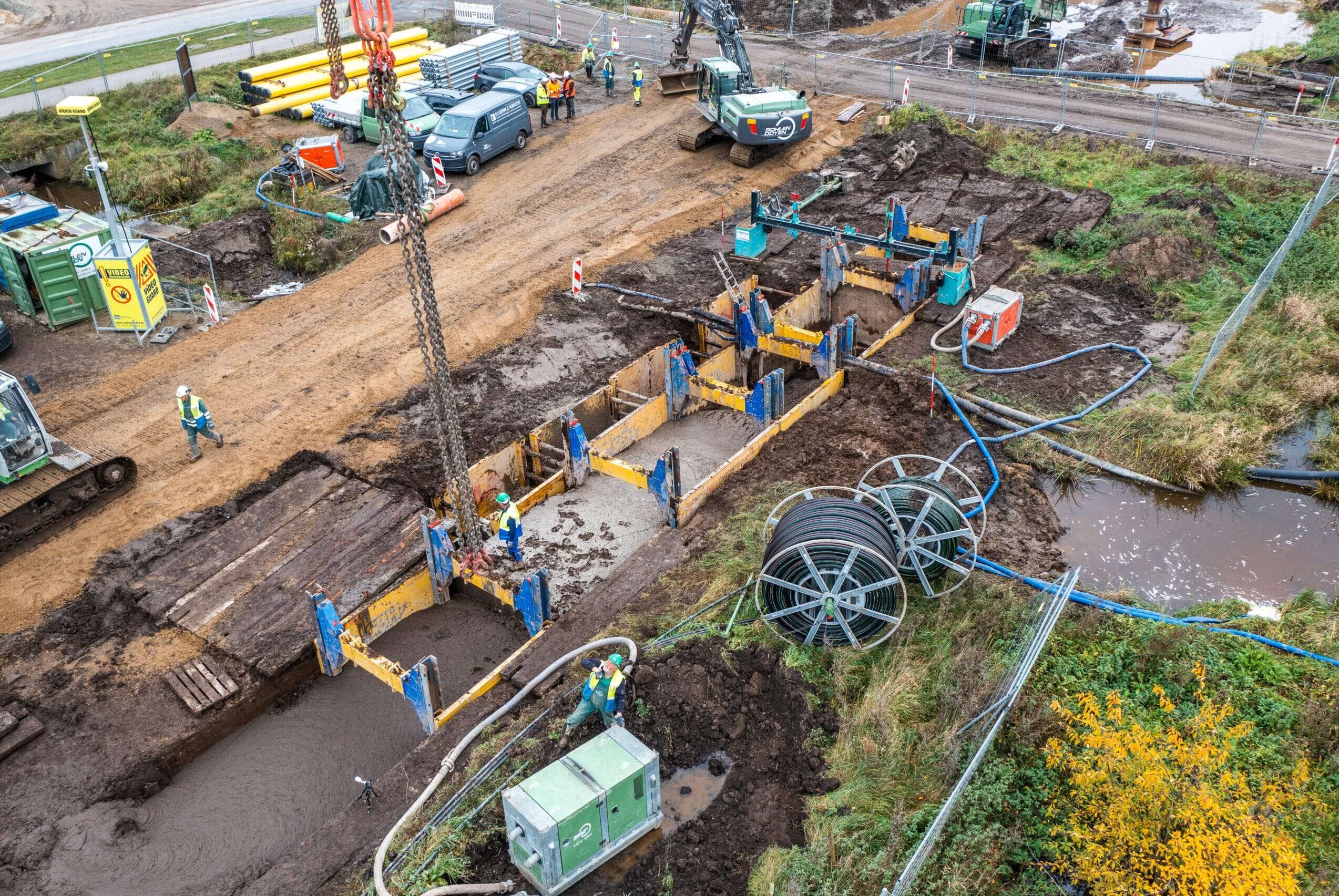

Ausführung Luftbild Setzen der Verbauboxen mit dem Raupenkran

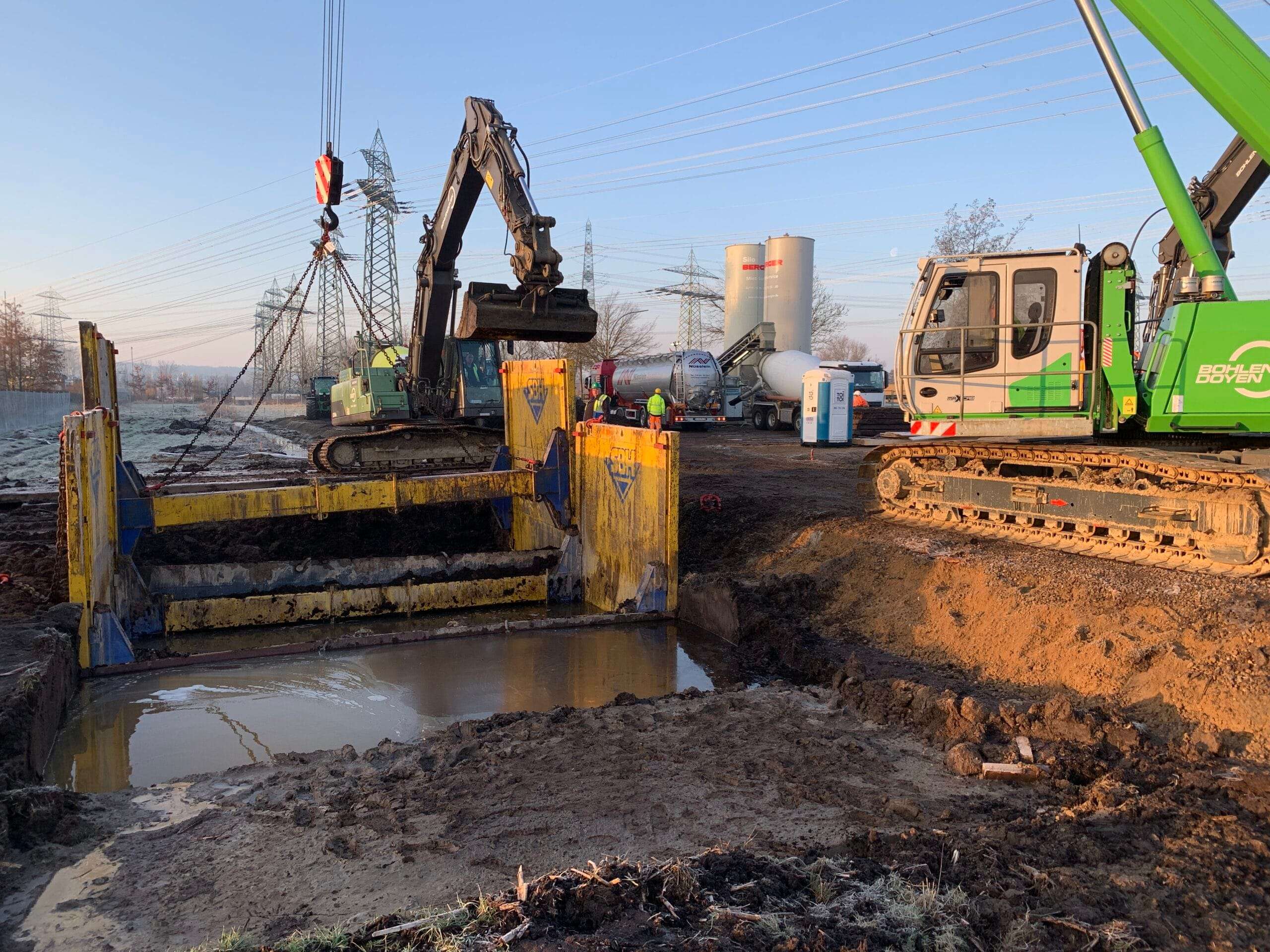

Ausführung Setzen der Verbaubox mit Kran und Bagger in der wassergefüllten Grube

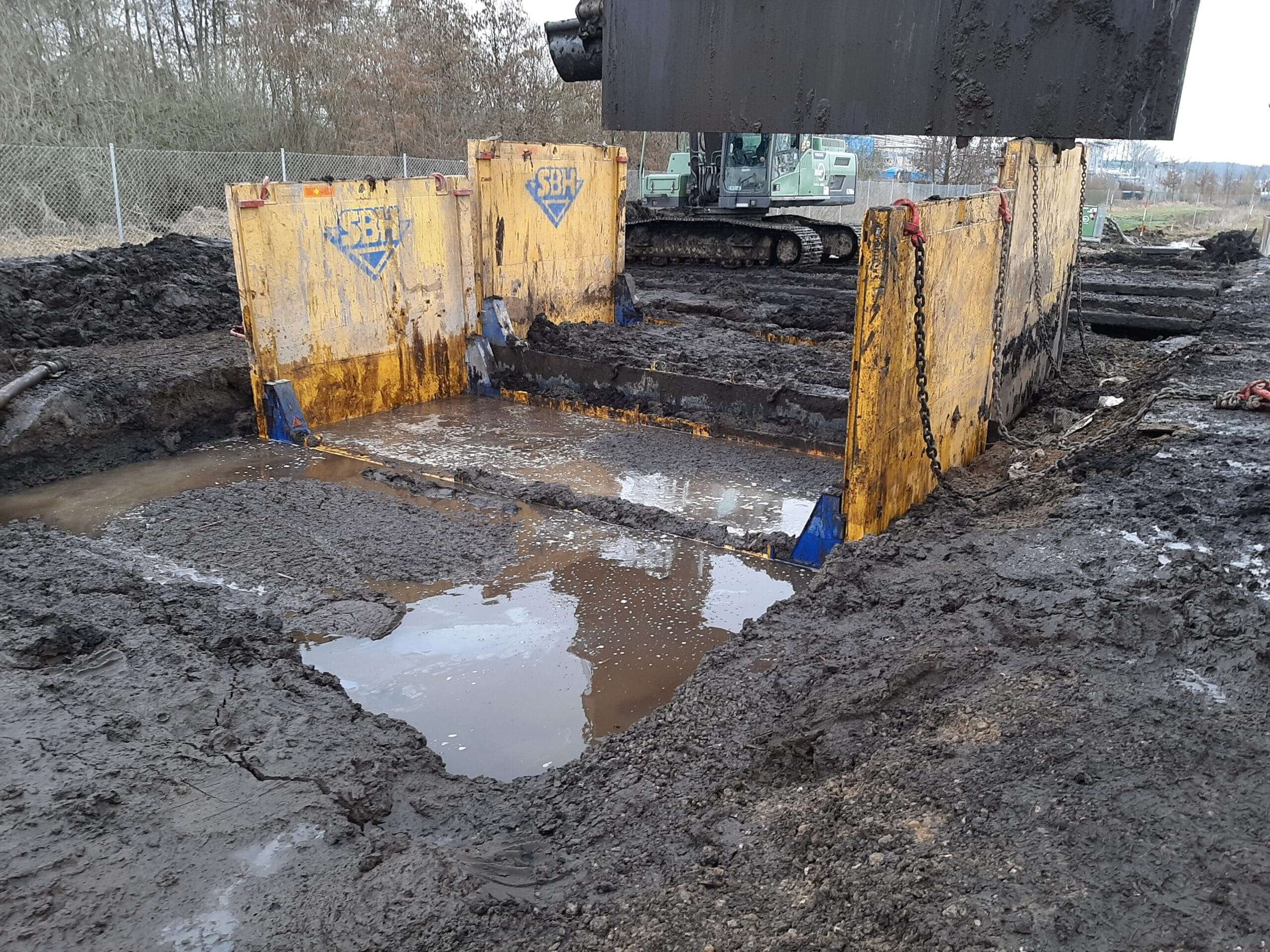

Ausführung Wassergefüllter Verbaubereich vor dem Flüssigbodeneinbau

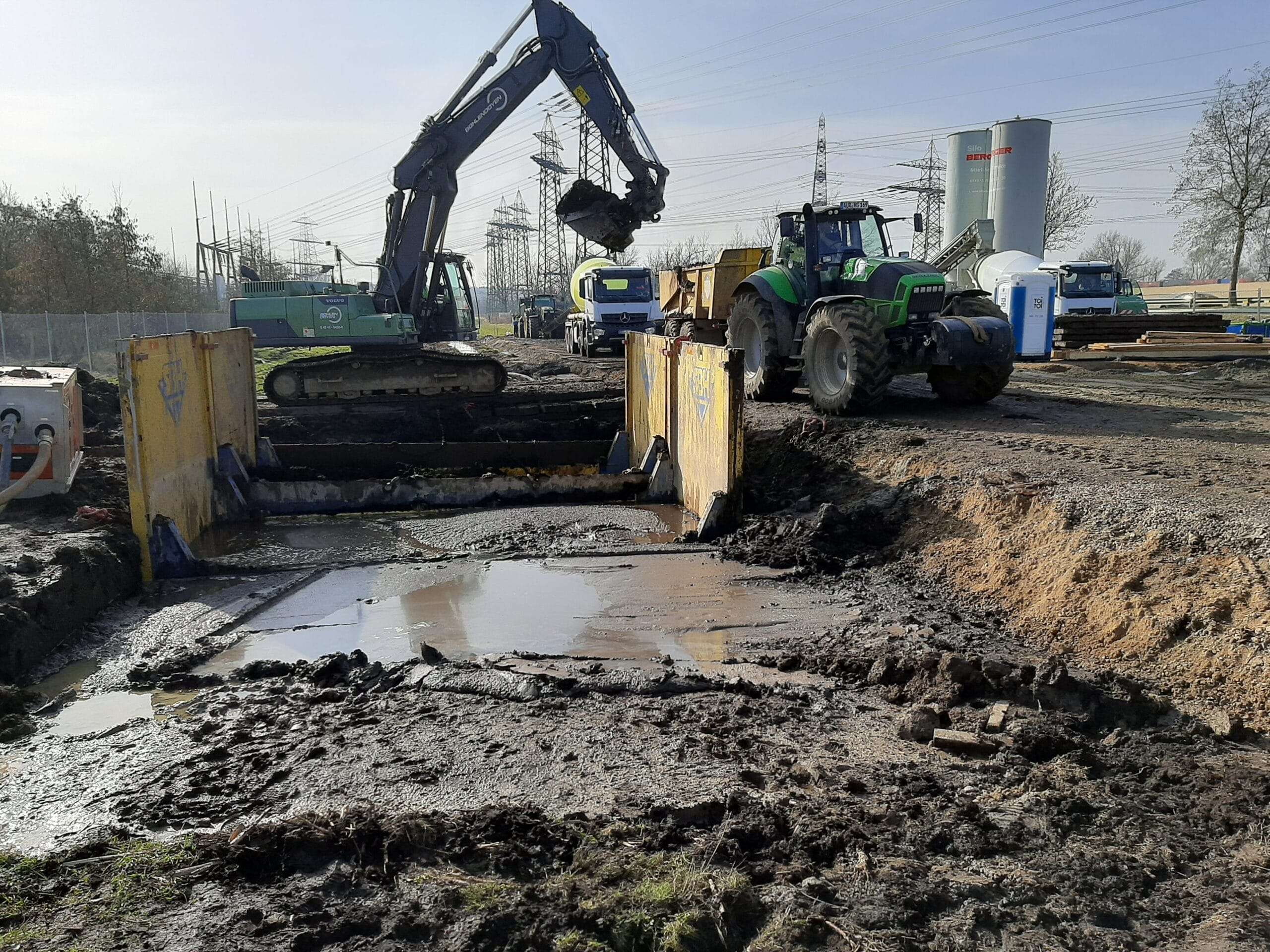

Ausführung Wassergefüllte Verbaubox mit Flüssigbodenanlieferung

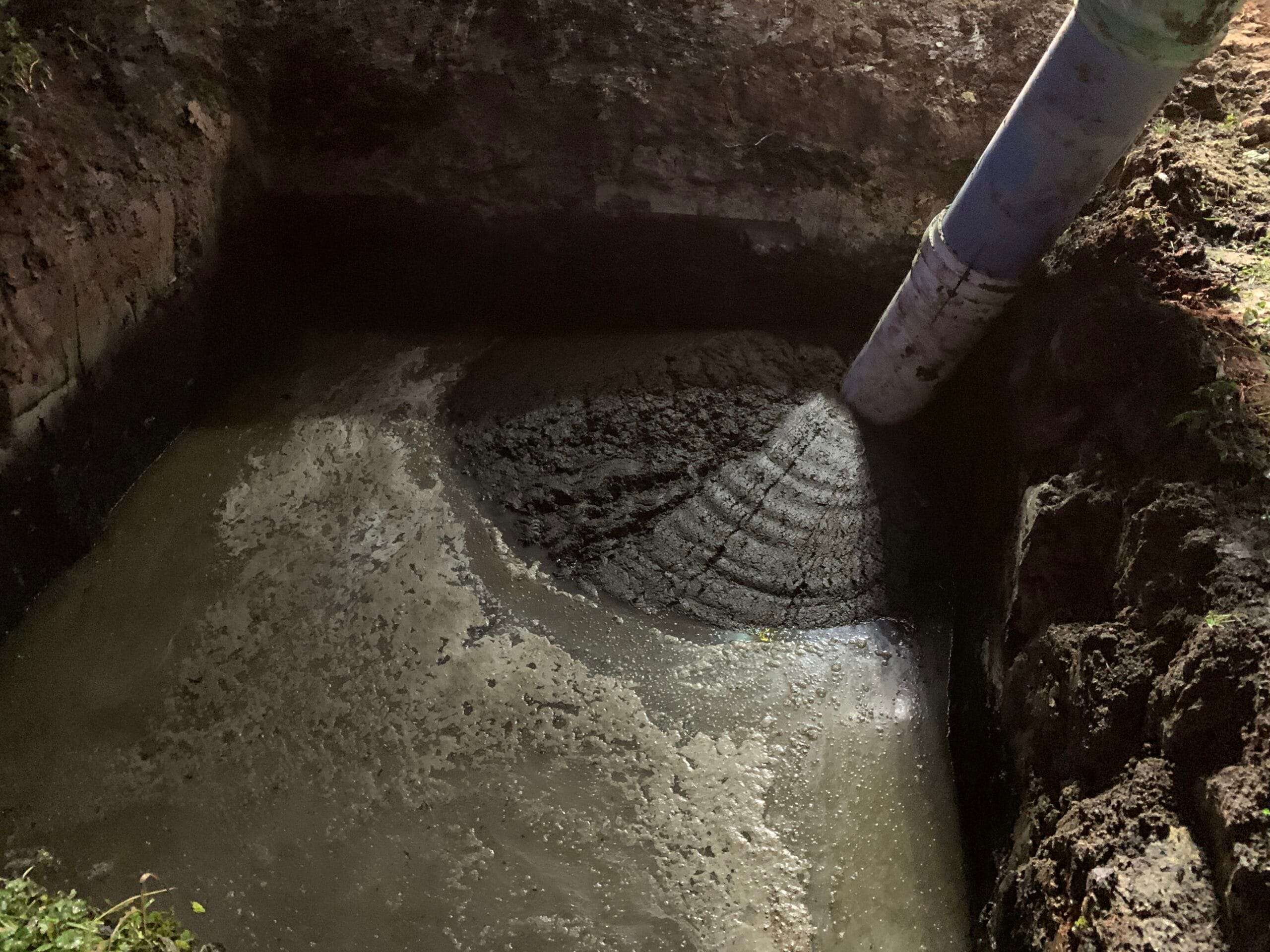

Ausführung Flüssigbodeneinbau unter Wasser mit Verdrängung des Wassers

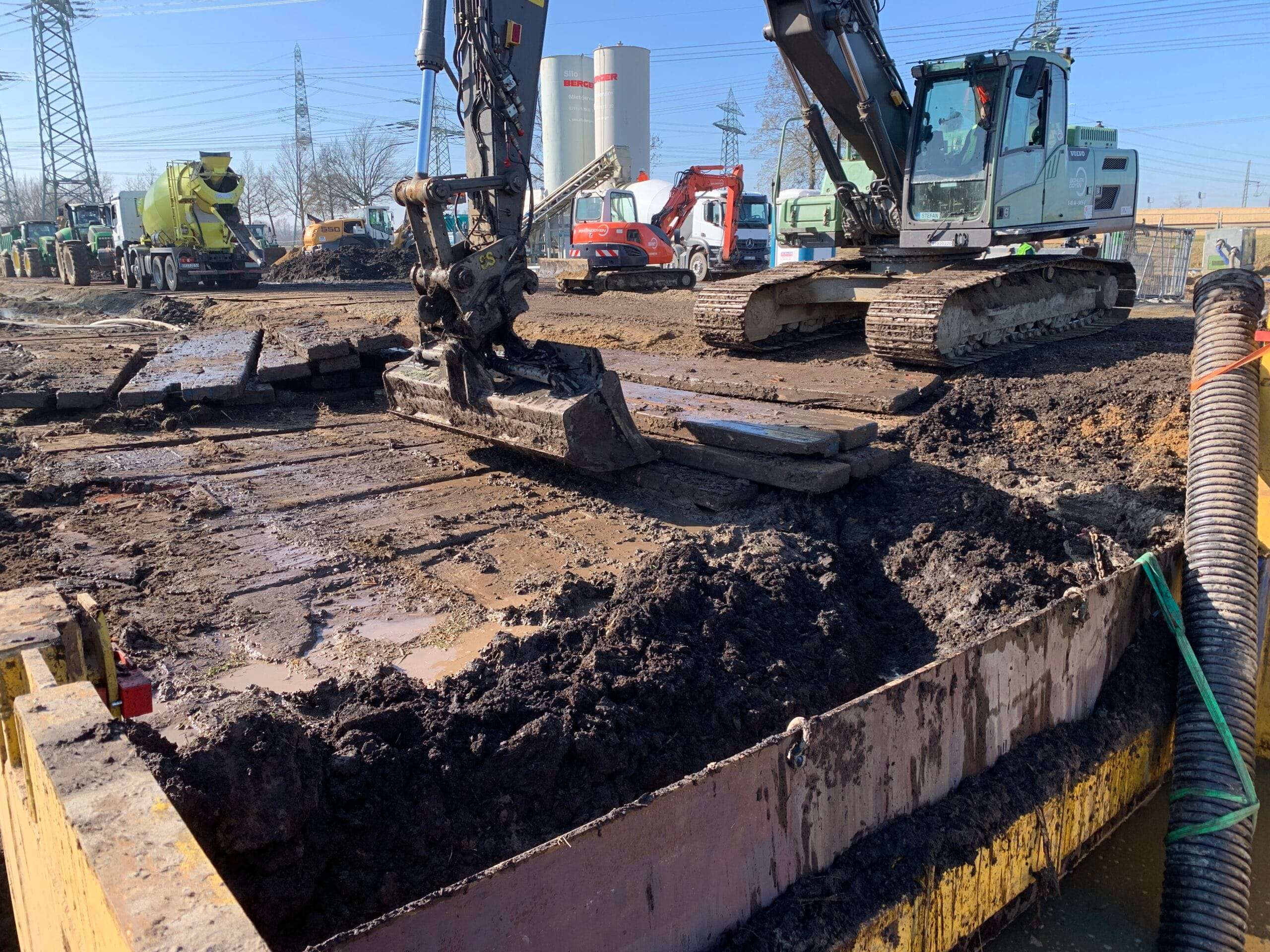

Ausführung Bagger und Förderschlauch am Verbau während der Verfüllung

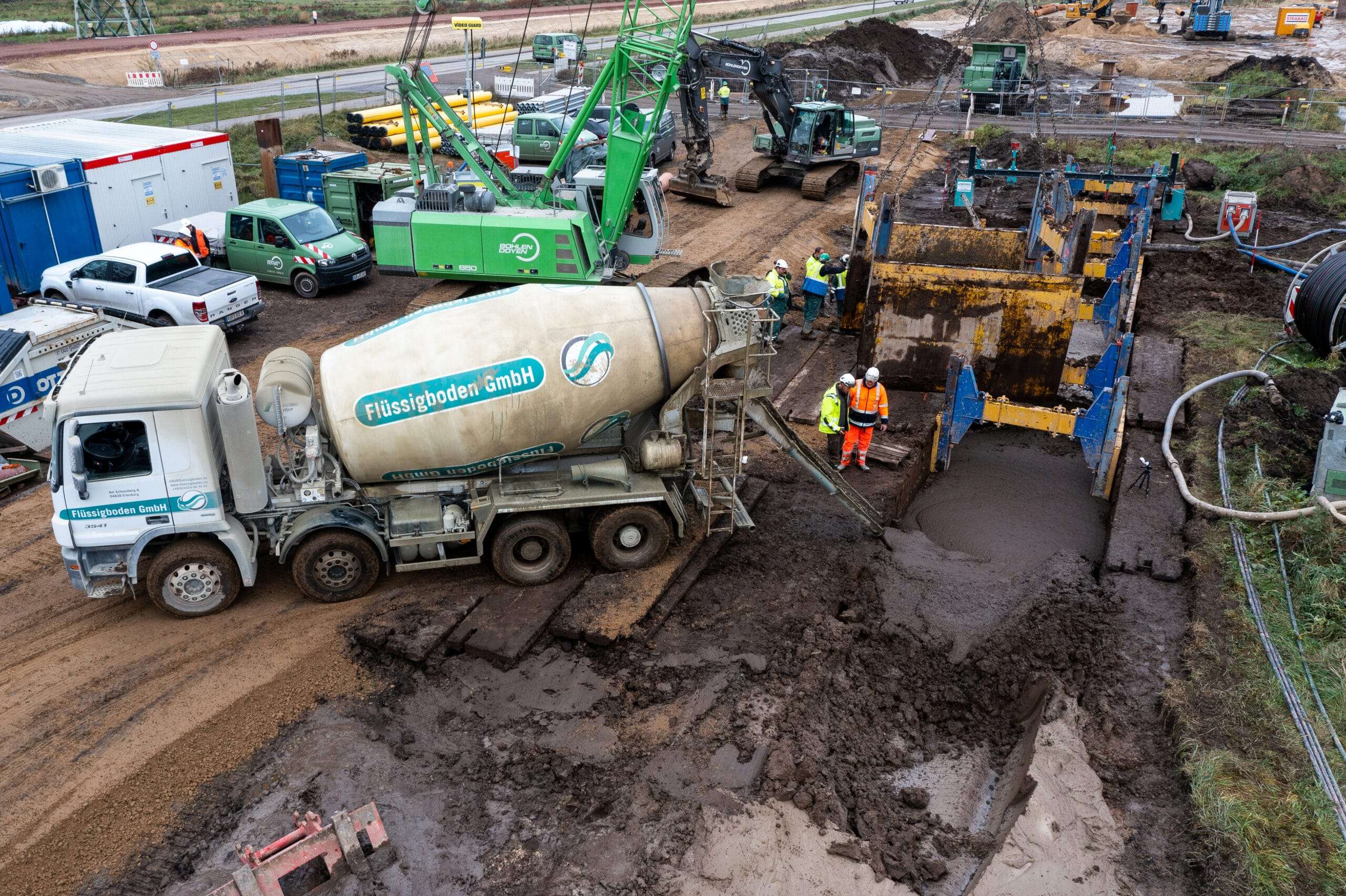

Ausführung Luftbild Fahrmischer verfüllt den Verbau mit Flüssigboden

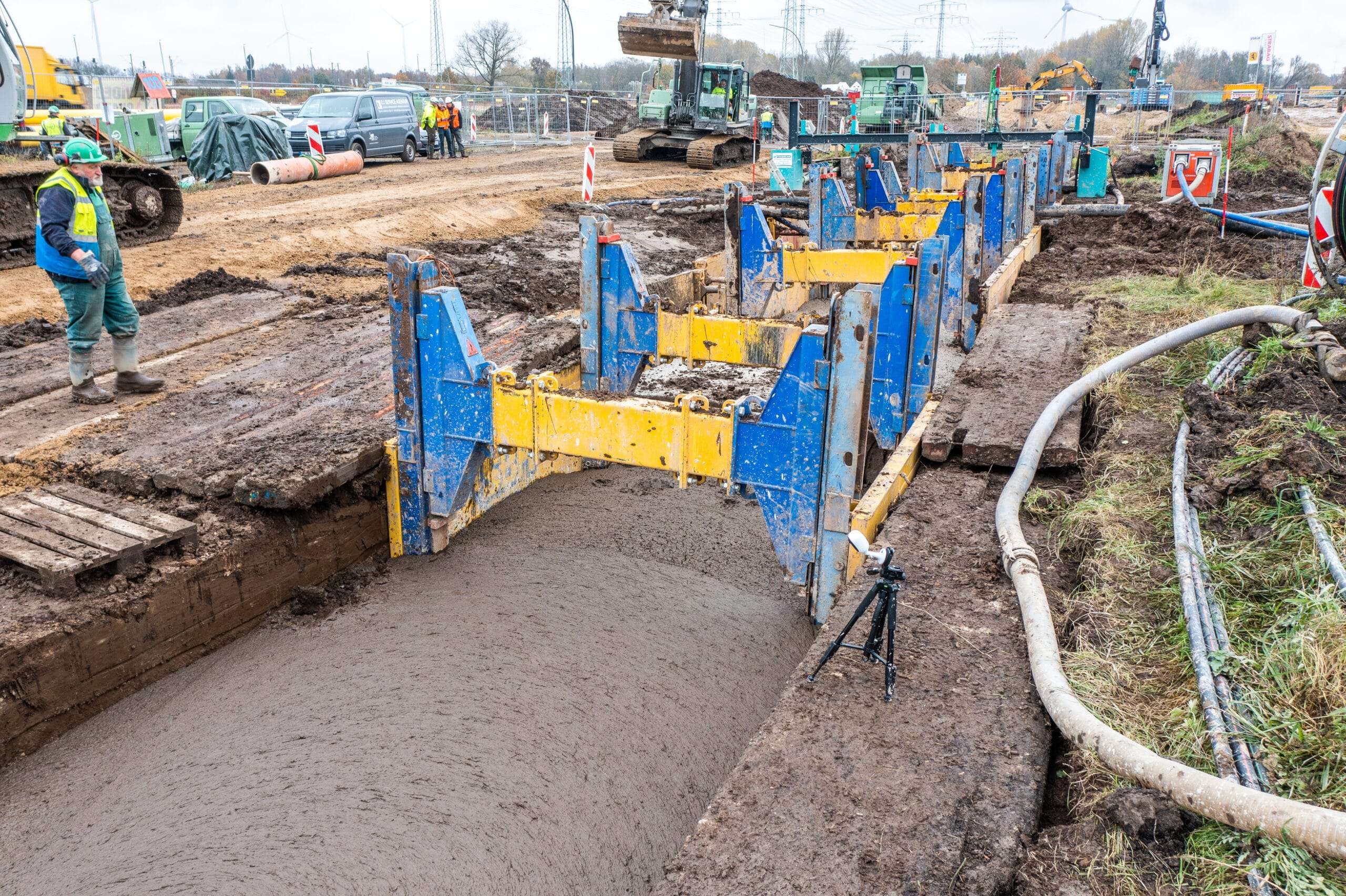

Ausführung Luftbild Verbaubox mit eingebautem Flüssigboden

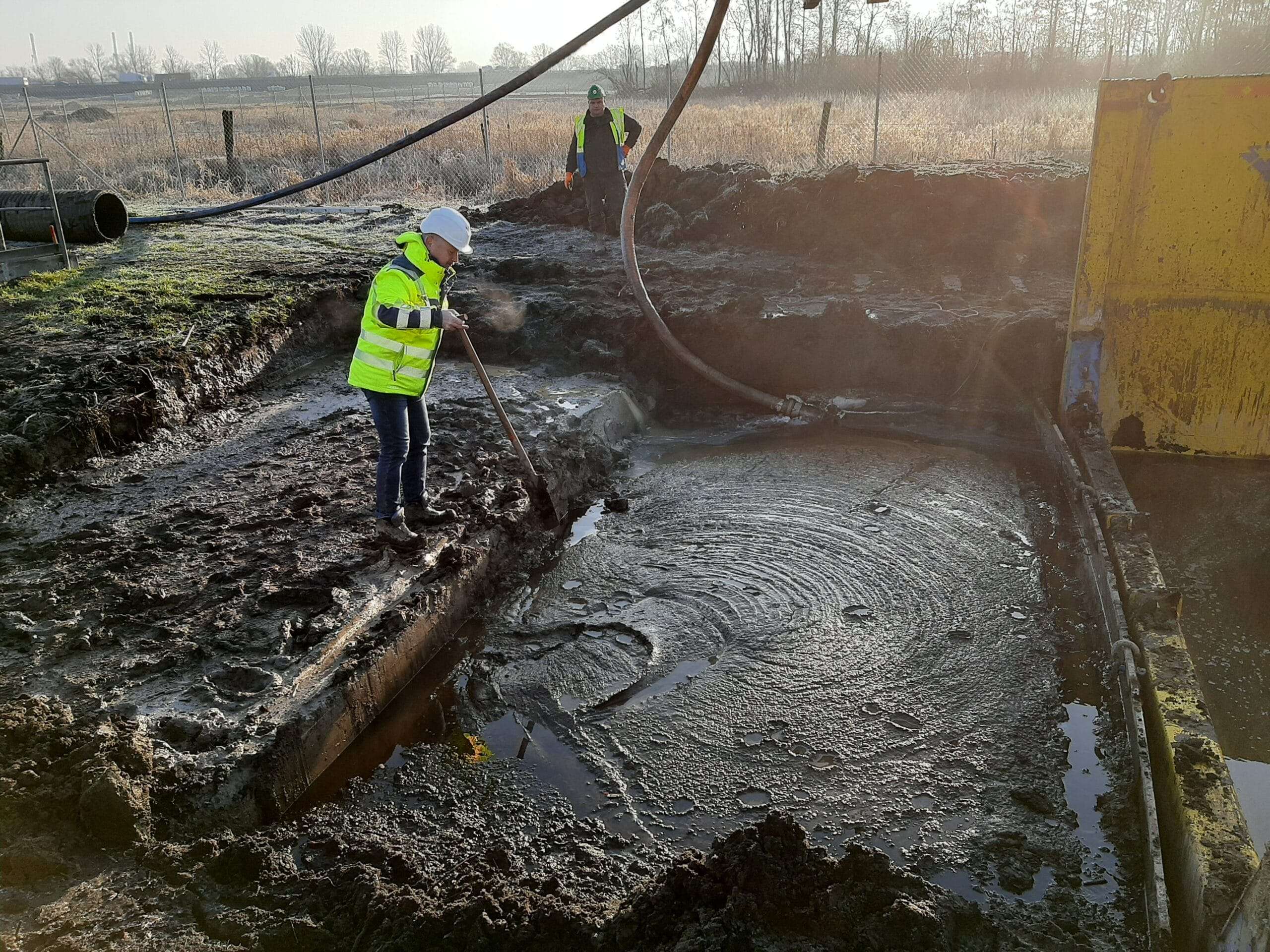

Ausführung Abziehen des eingebauten Flüssigbodens im Graben

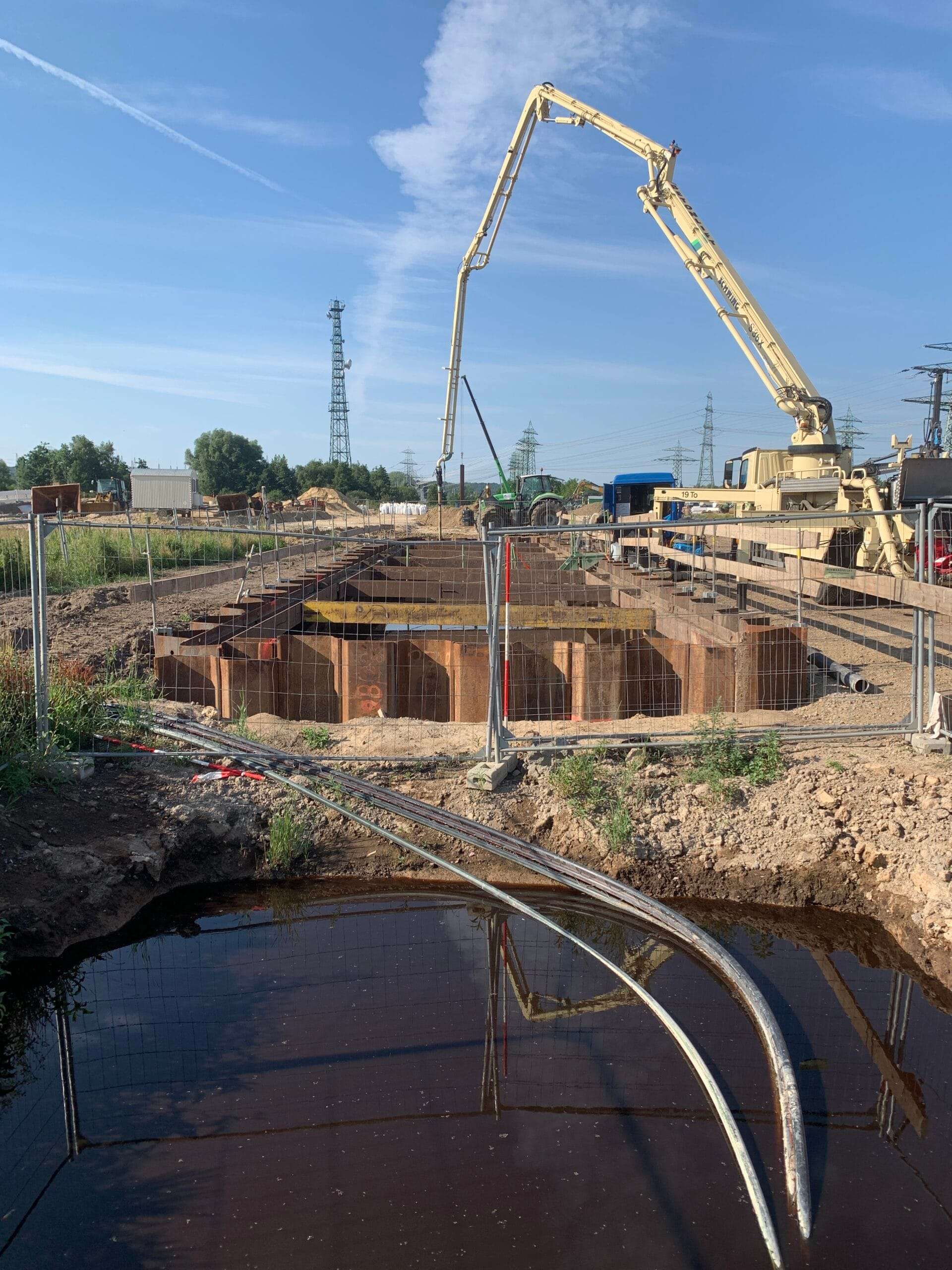

Ausführung Betonpumpe mit Verteilermast über dem Spundwandverbau

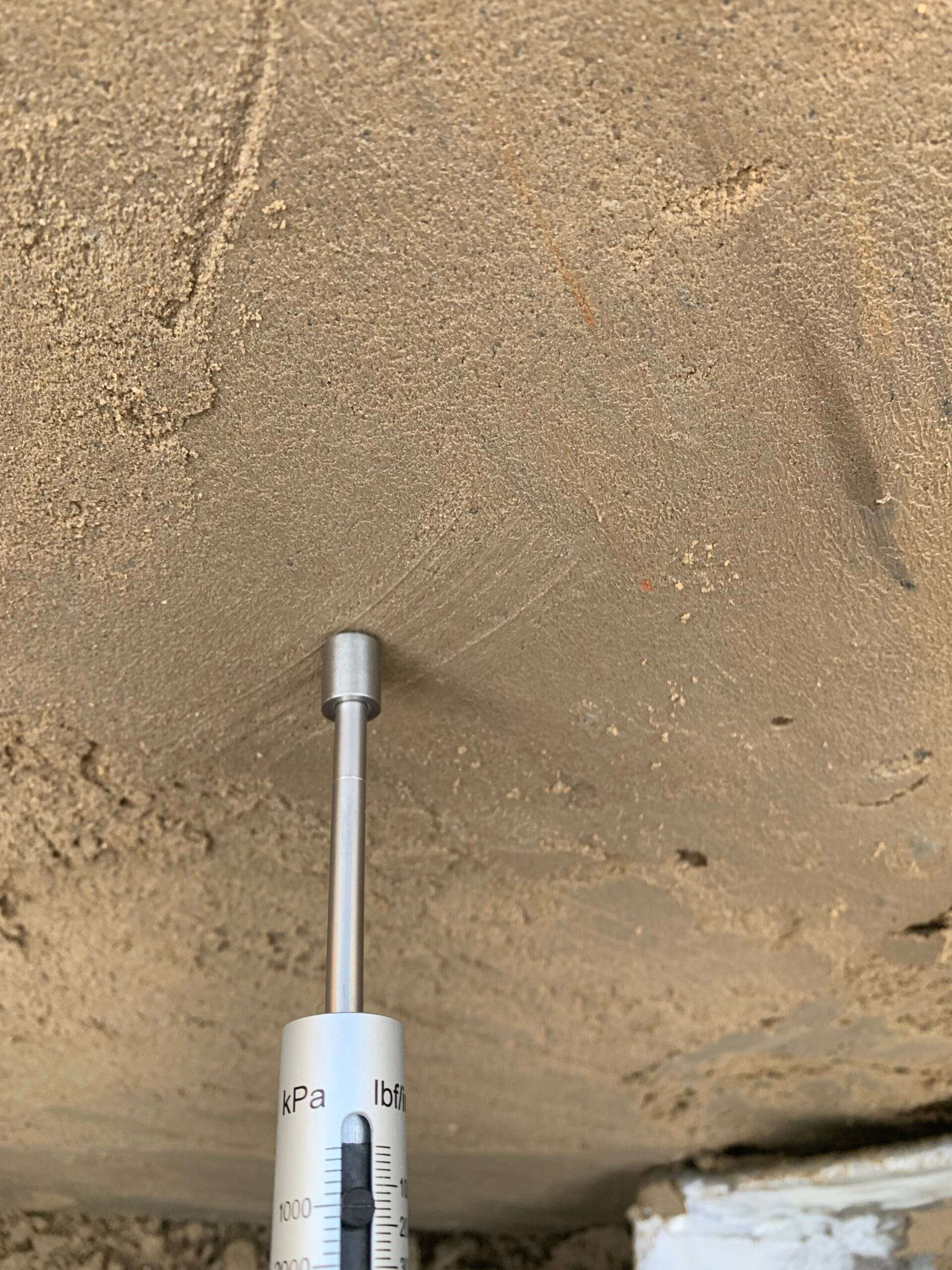

Freigabe Prüfung der Festigkeit mit dem Taschenpenetrometer an der Flüssigbodenwand

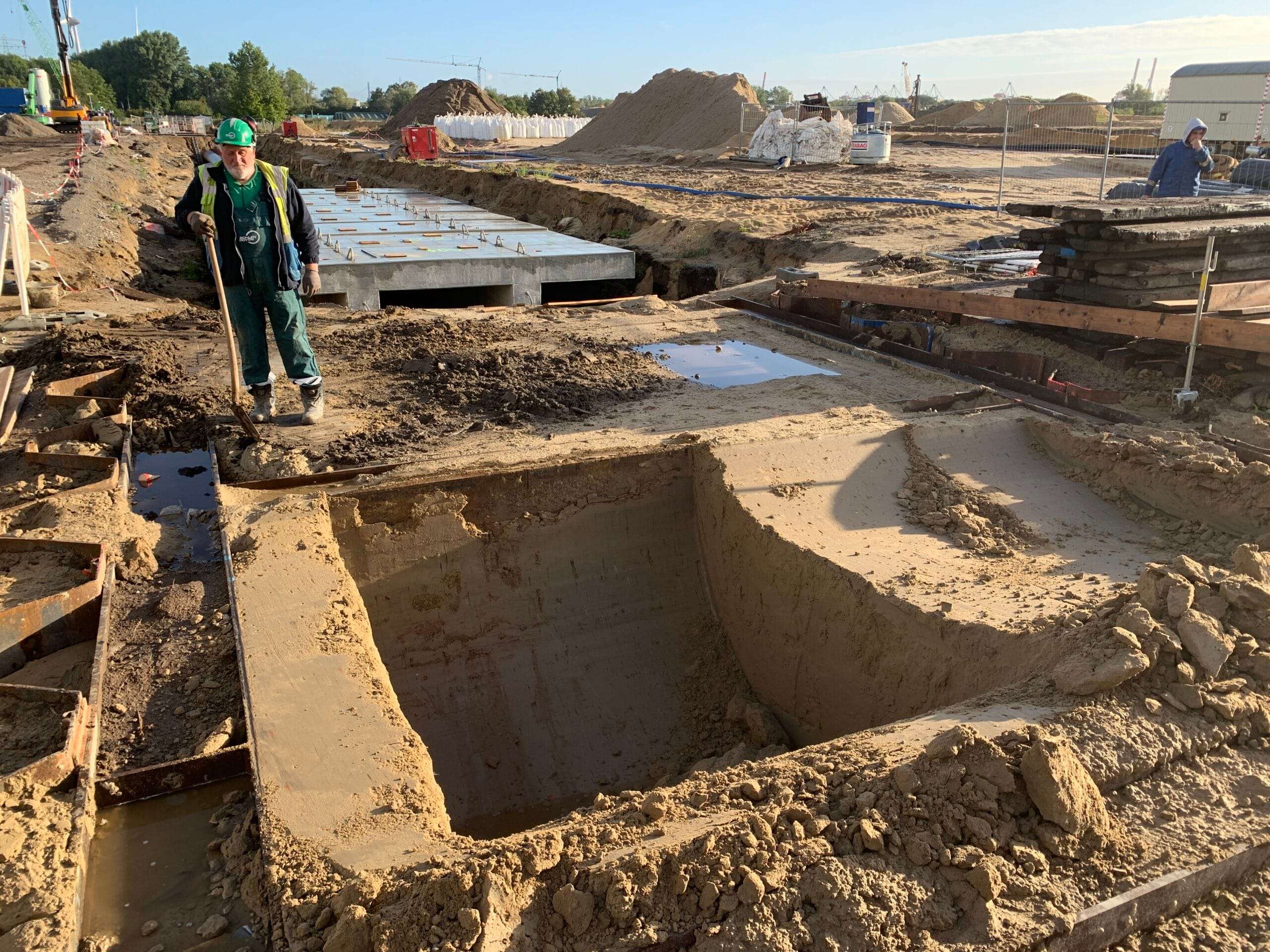

Ausführung Baubegleitung an der standfesten Baugrube im Flüssigboden

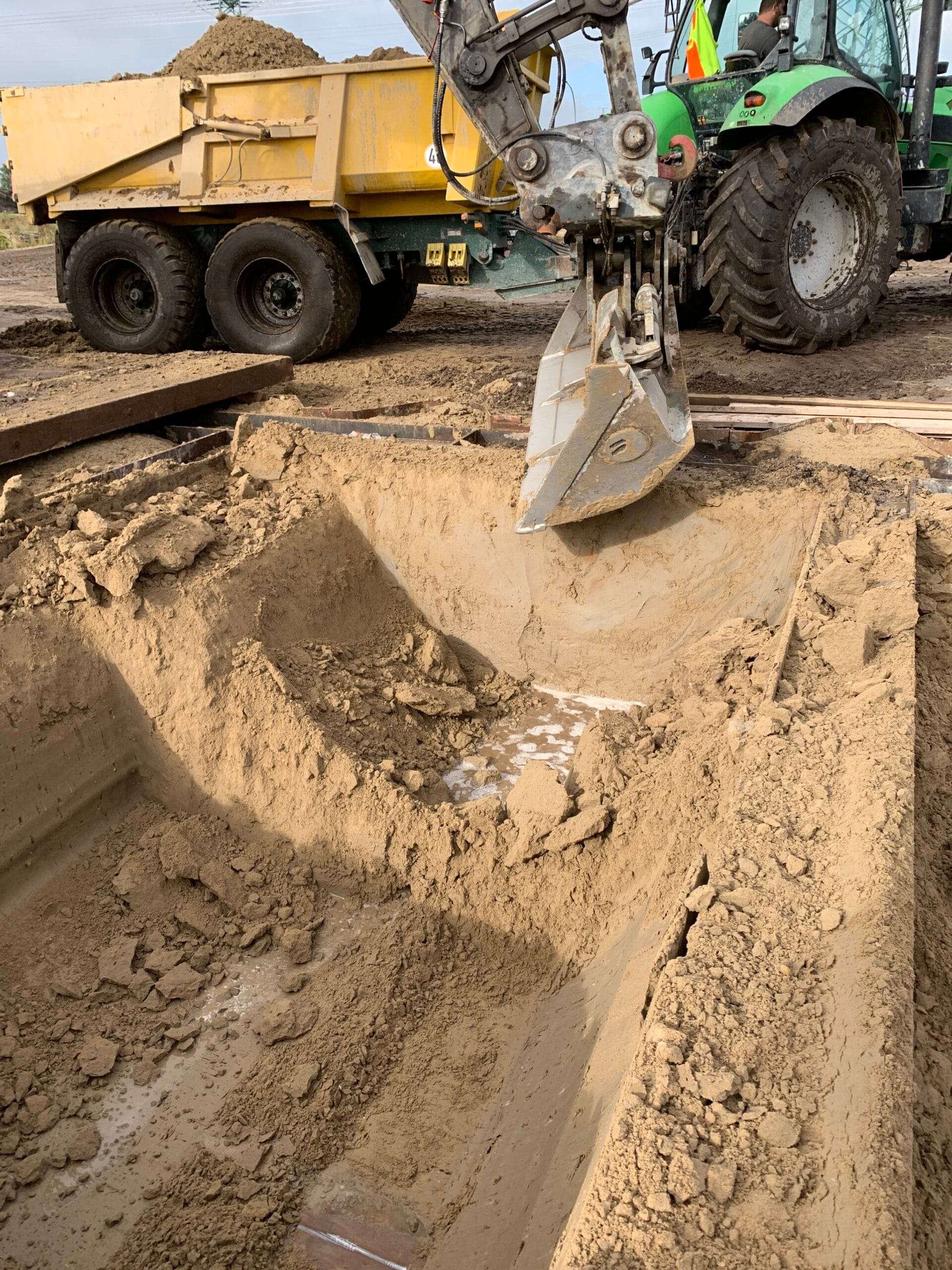

Ausführung Zweitaushub im Flüssigbodenblock mit standfesten Wänden

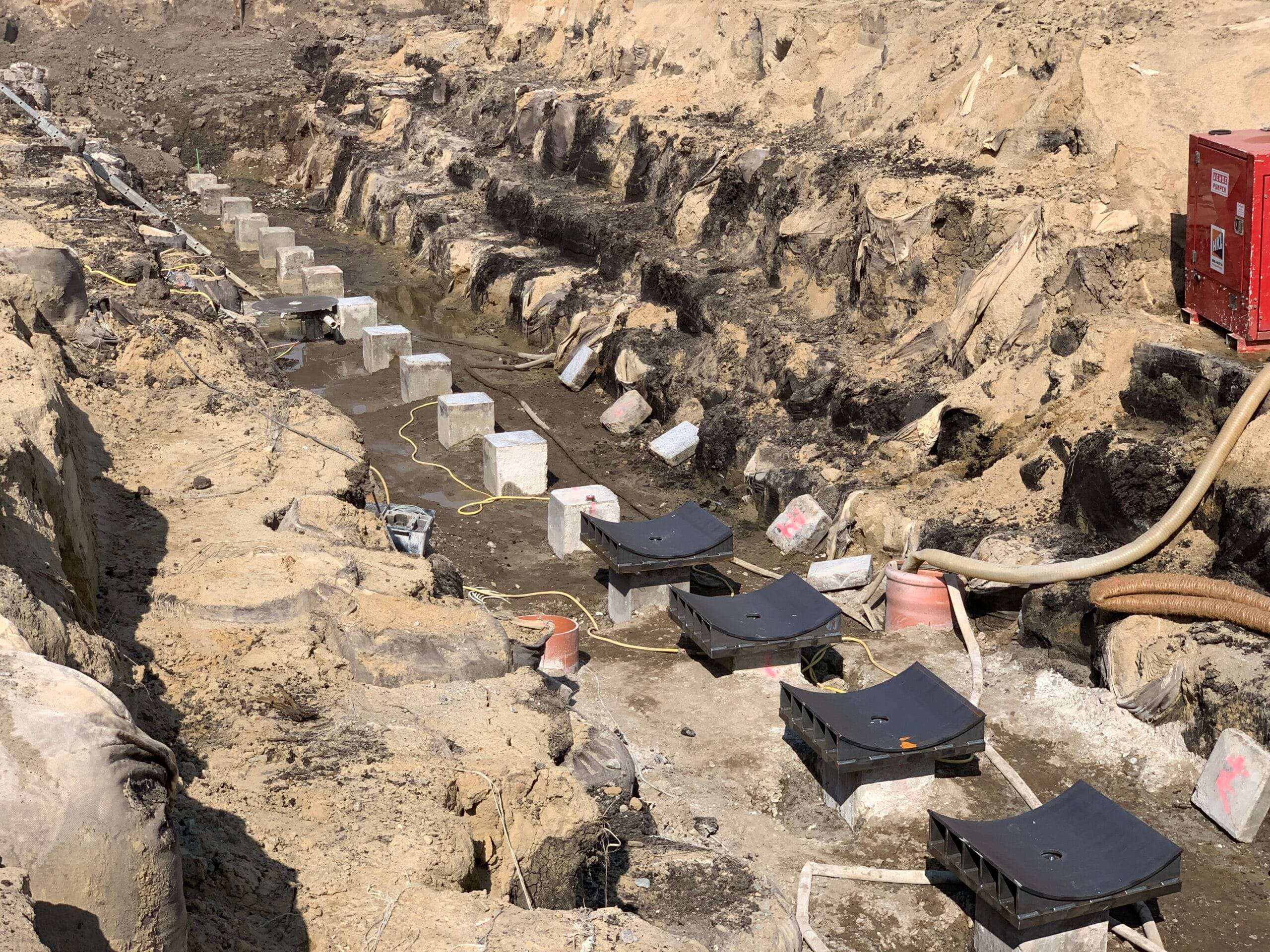

Ausführung Reihe der Betonauflager mit Gleitplatten vor dem Rohreinbau

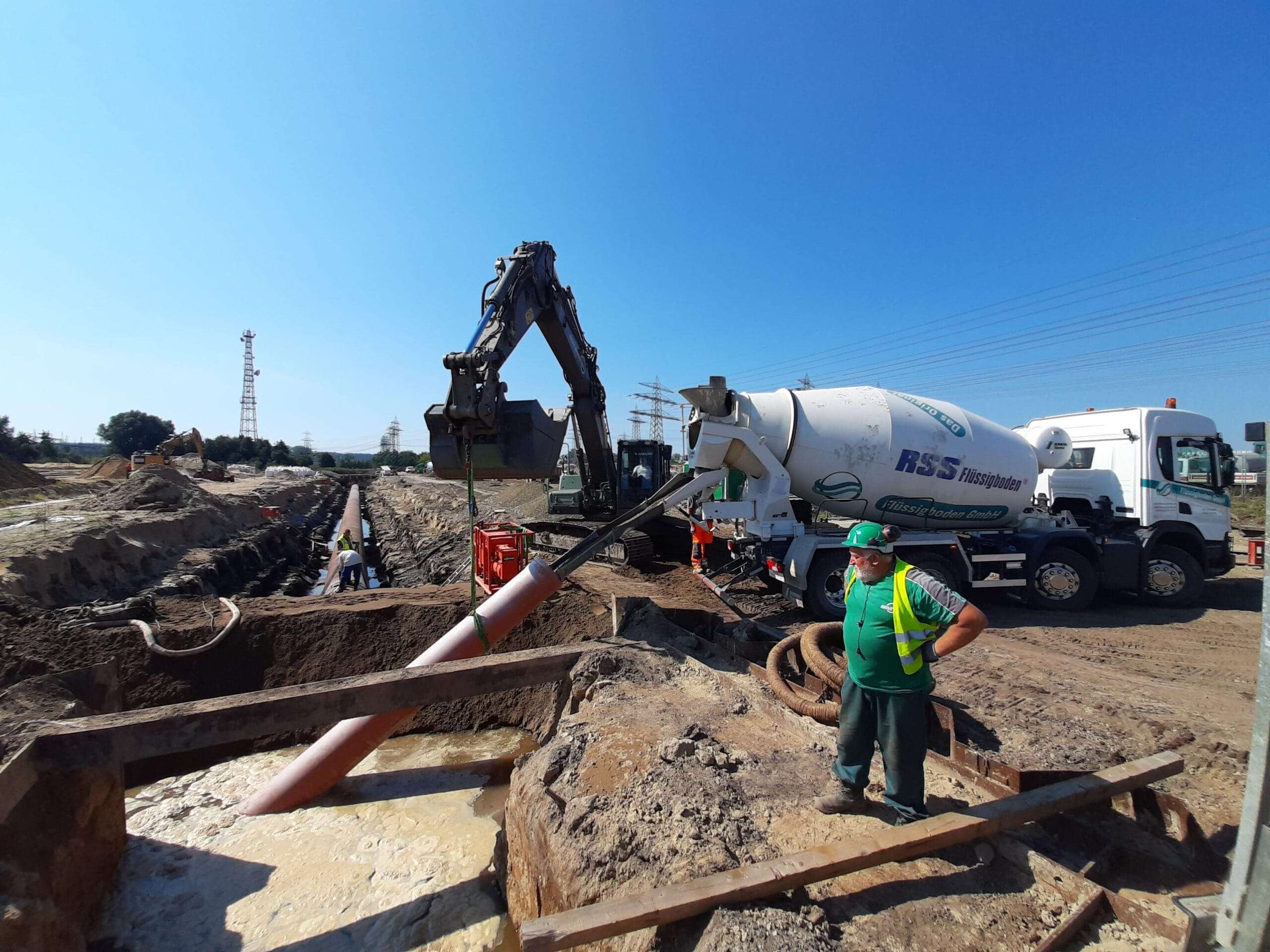

Ausführung Fahrmischer an der Mantelrohrgrube mit Baubegleitung

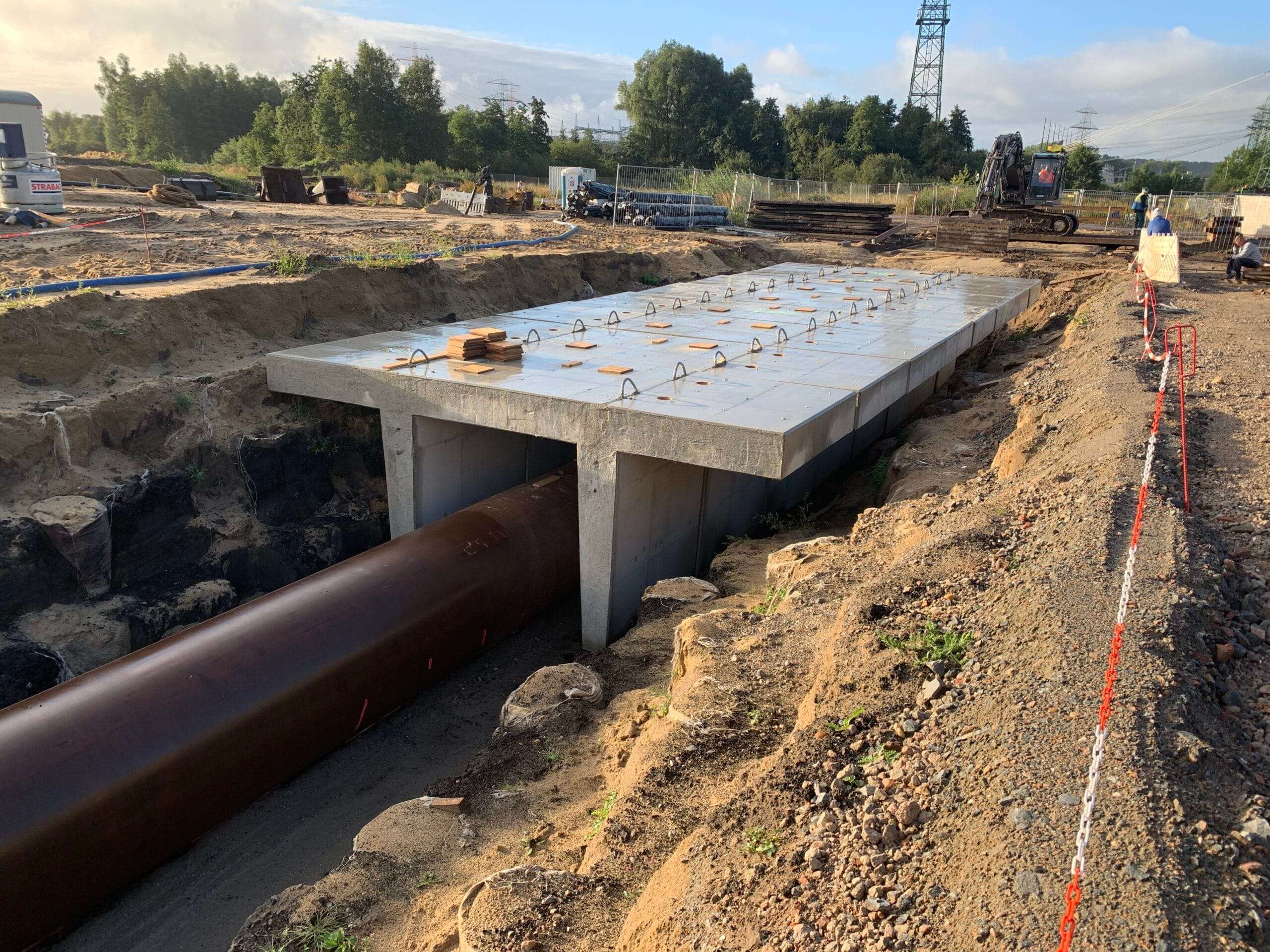

Ausführung Stahlbetonbauwerk mit Anschlussbewehrung über dem Mantelrohr

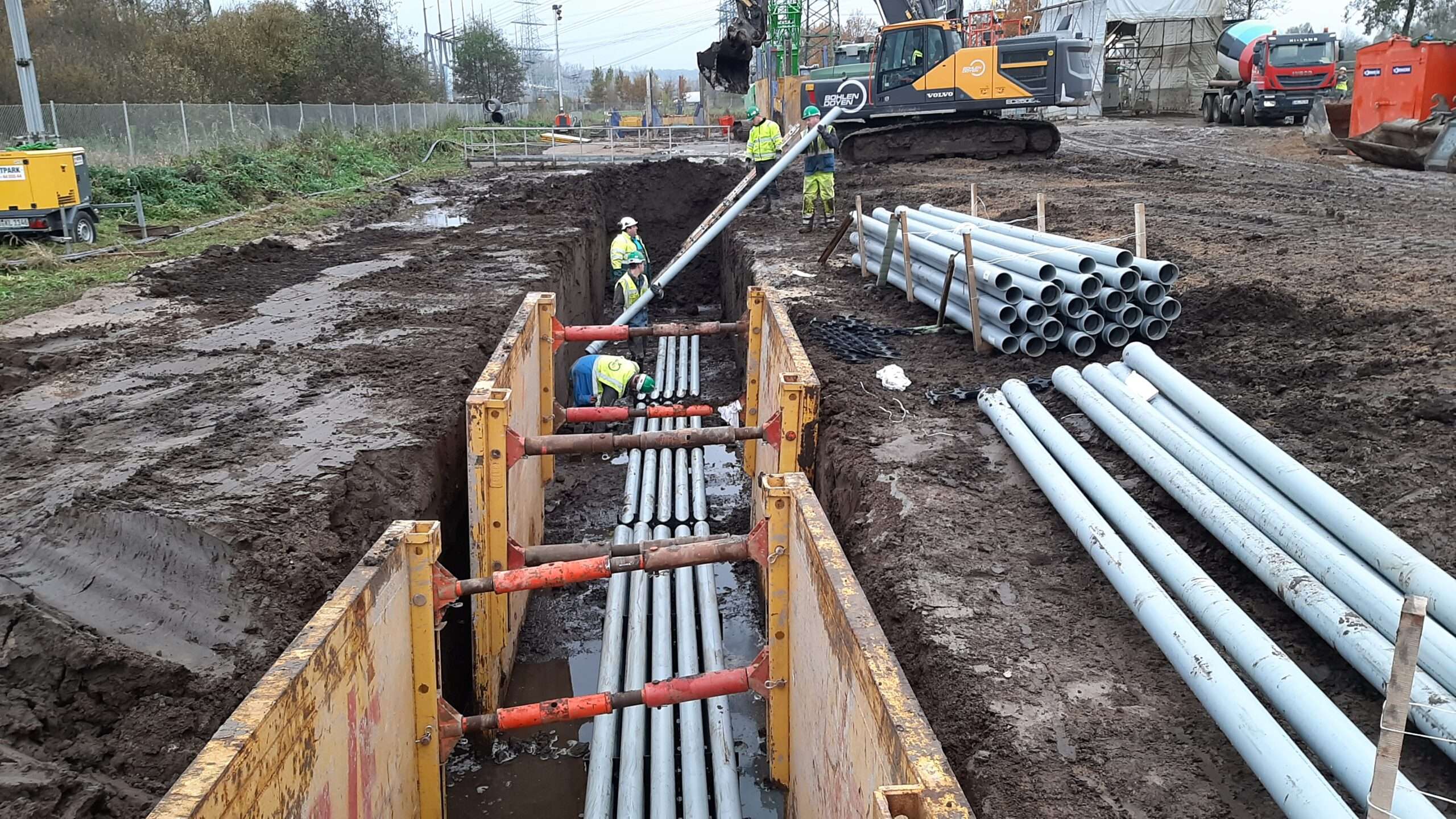

Ausführung Leerrohrbündel im Verbau mit Rohrlager am Grabenrand für die Montage

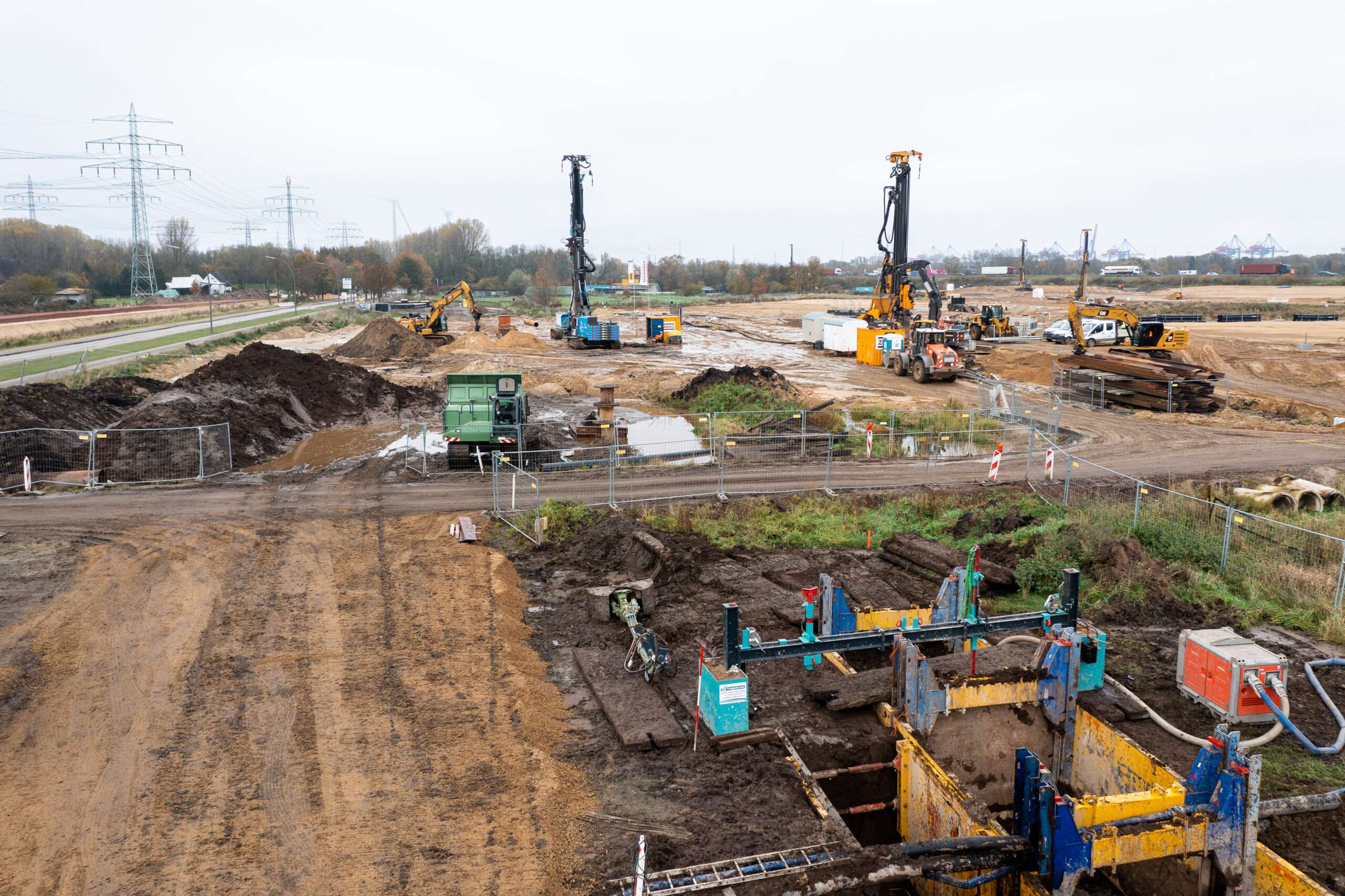

Ergebnis Luftbild Baufeld mit Bohrgeräten Torfmiete und Verbaubereich

Herausforderungen

Torfschichten mit Mächtigkeiten von 2,4 bis 4,3 m
Extrem hohe Wassergehalte des Torfs von 407 bis 684 %
Grundwasser bereits 0,3 bis 0,5 m unter Geländeoberkante
Prognostizierte Setzungen von bis zu 2,7 m
Gefahr kritischer Differenzsetzungen und Leitungsverformungen
Mineralisierung und Volumenverlust des Torfs bei Trockenlegung
Sehr kurzes Zeitfenster zwischen Aushub und Verfüllung
Vorgabe, den ausgehobenen Torf vollständig im Baufeld zu belassen und wiederzuverwenden

Die Lösung

Herstellung eines nahezu wasserdichten RSS-Geopontons
Verwendung des vor Ort ausgehobenen Torfs als Ausgangsmaterial
Erstaushub und Flüssigbodeneinbau im und unter Wasser
Zweitaushub innerhalb des rückverfestigten Flüssigbodenblocks
Trockener Leitungsgraben ohne zusätzliche Wasserhaltung
Verzicht auf zusätzlichen dauerhaften Verbau
Zweitverfüllung mit Flüssigboden aus dem zuvor ausgehobenen Flüssigboden
Dauerhafte Bettung und Vergleichmäßigung der auftretenden Setzungen

Fachplanerische Lösung

Auswertung der Baugrund- und Grundwasserverhältnisse
Untersuchung von sieben technischen Lösungsvarianten
2D- und 3D-FEM-Berechnungen der Bau- und Endzustände
Setzungs- und Verformungsnachweise
Nachweis des erforderlichen Erstaushubs unter Wasser
Auftriebsnachweise der Gasleitungen
Dimensionierung der RSS-Rohrverlegehilfen
Planung der Übergangs- und Anschlussbereiche
Entwicklung eines projektspezifischen Qualitätssicherungskonzepts

FiFB-Lösungen

Entwicklung projektspezifischer Rezepturen aus Torf und Torf-Sand-Gemischen
Einstellung einer Wasserdurchlässigkeit von rund 10⁻⁹ m/s
Unterschiedliche Wichten für äußeren und inneren Flüssigbodenblock
Anpassung von Größtkorn und Zieldichte an das Einbauverfahren
Einsatz plastischer Flüssigbodenkonsistenzen für Auflager, Fixierung und Abdichtung
Eignungsnachweise anhand von Prüfkörpern
Laufende Eigenüberwachung und Probenahme
Freigabe zum Zweitaushub mittels Penetrationsmessungen

Flüssigboden-Anwendung

Leitungsbau in organischen Weichschichten
Gas- und Stromtrassen bei oberflächennahem Grundwasser
Wasserdichte Leitungsgräben ohne Wasserhaltung
Leitungsbau ohne dauerhaften Verbau
Trassen mit hohen Anforderungen an die Setzungsverträglichkeit
Wiederverwendung stark wasserhaltiger Torfböden
Projekte mit vorgeschriebenem Verbleib des Aushubbodens im Baufeld
