Mainova Rechenzentrum Offenbach 110kV
Redundante Hochspannungstrassen mit Flüssigboden – thermisch optimiert, setzungsarm und nachhaltig aus belasteten Böden hergestellt.
Flüssigboden Engineering
Offenbach – sichere Energieinfrastruktur in heterogenen und belasteten Auffüllböden

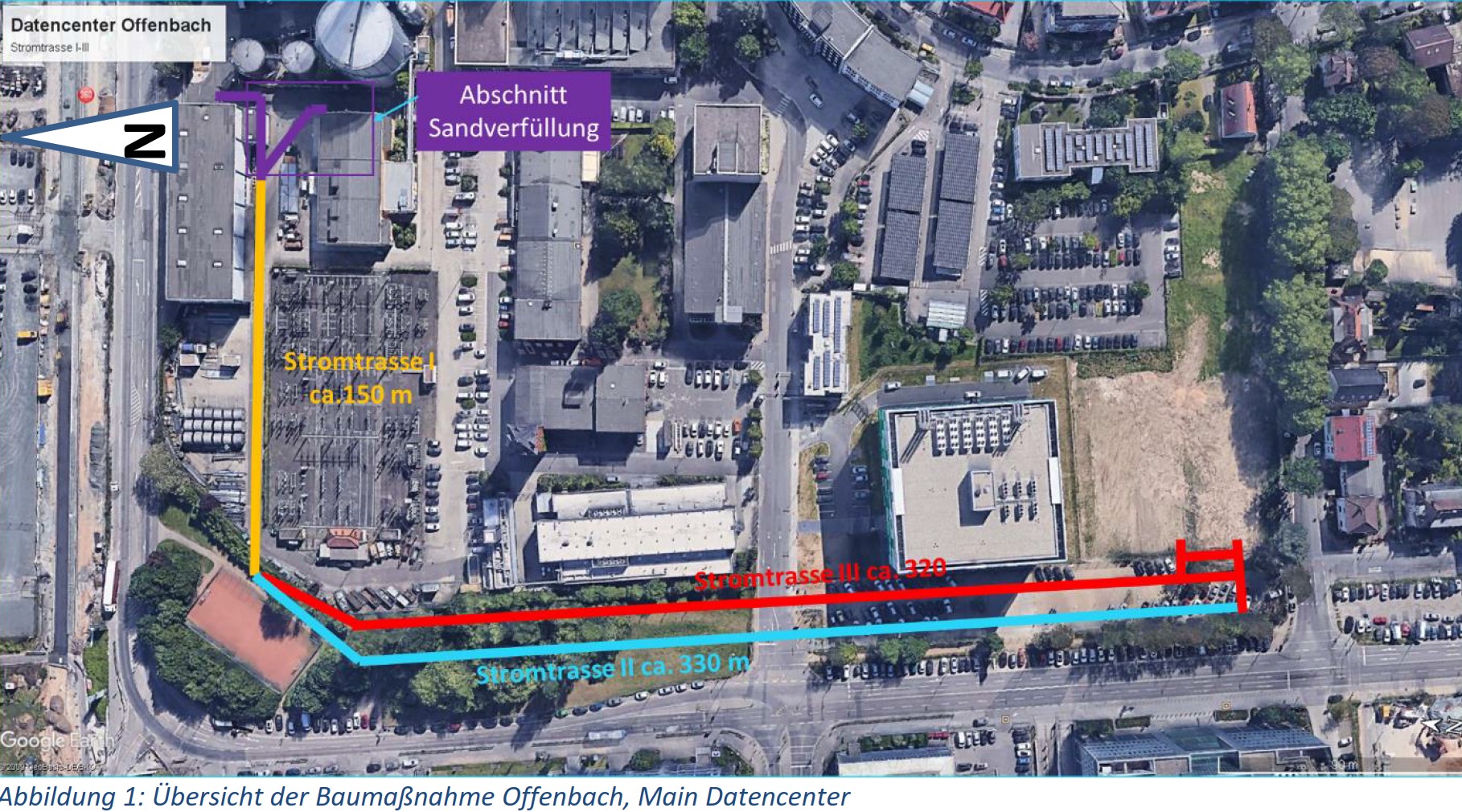

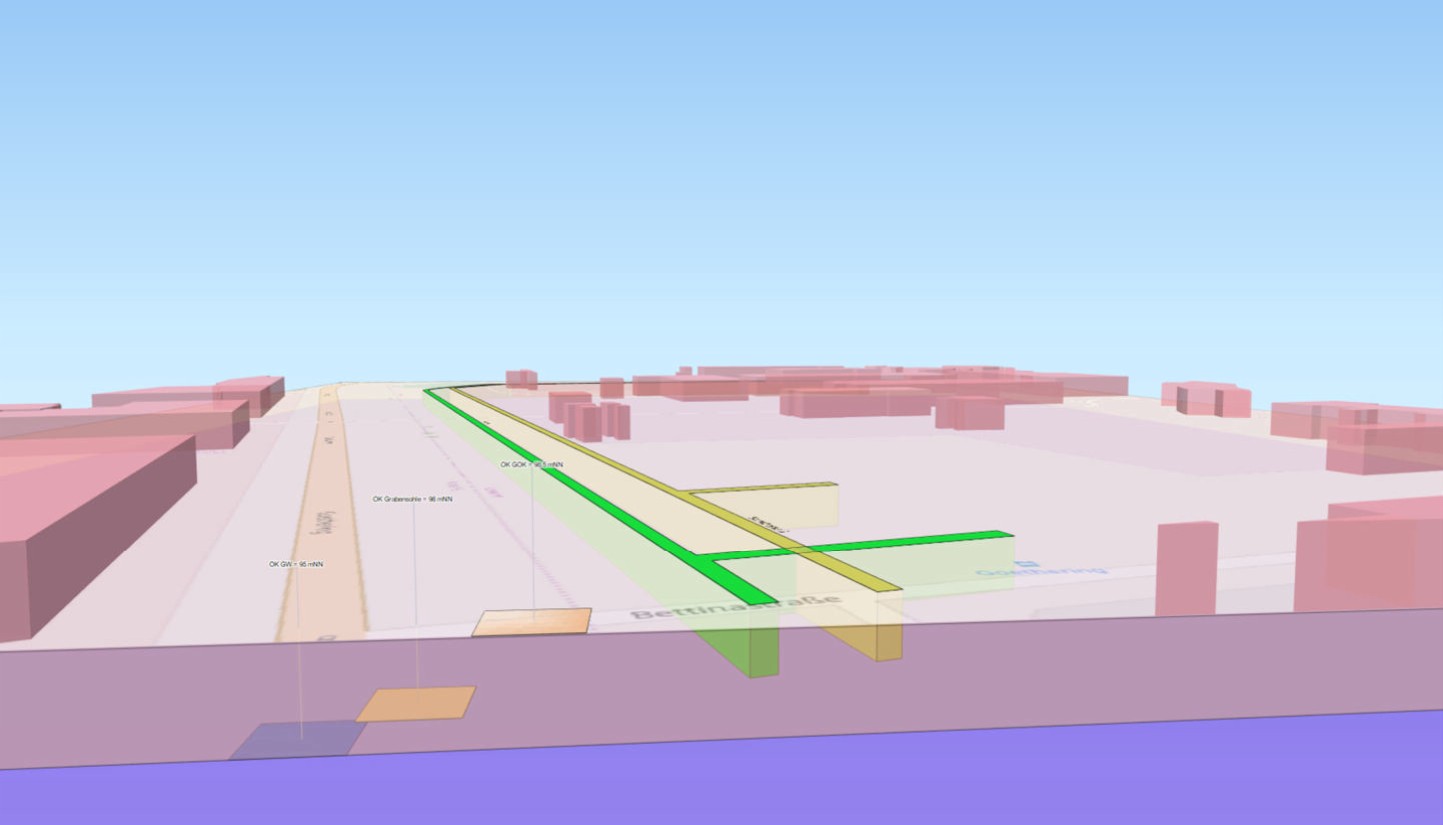

Für die redundante Stromversorgung des Main Datacenters in Offenbach wurden drei Hochspannungstrassen (20 kV / 110 kV) mit einer Gesamtlänge von rund 825 m unter anspruchsvollen innerstädtischen Bedingungen realisiert. Die Trassenführung erfolgte entlang bestehender Infrastruktur, durch heterogene Auffüllböden mit Fremdanteilen sowie unter beengten Platzverhältnissen.
Durch den Einsatz von thermisch stabilisierendem RSS-Flüssigboden konnten sowohl die geotechnischen als auch die thermischen Anforderungen an die Kabeltrassen erfüllt werden. Gleichzeitig wurde der teilweise belastete Aushubboden als Baustoff wiederverwendet und eine technisch, ökologisch und wirtschaftlich optimierte Bauweise umgesetzt.
Herausforderungen
- Heterogene Auffüllböden mit Schlacke, Bauschutt und Belastungen (Z2)
- Innerstädtische Trassenführung mit begrenztem Bauraum

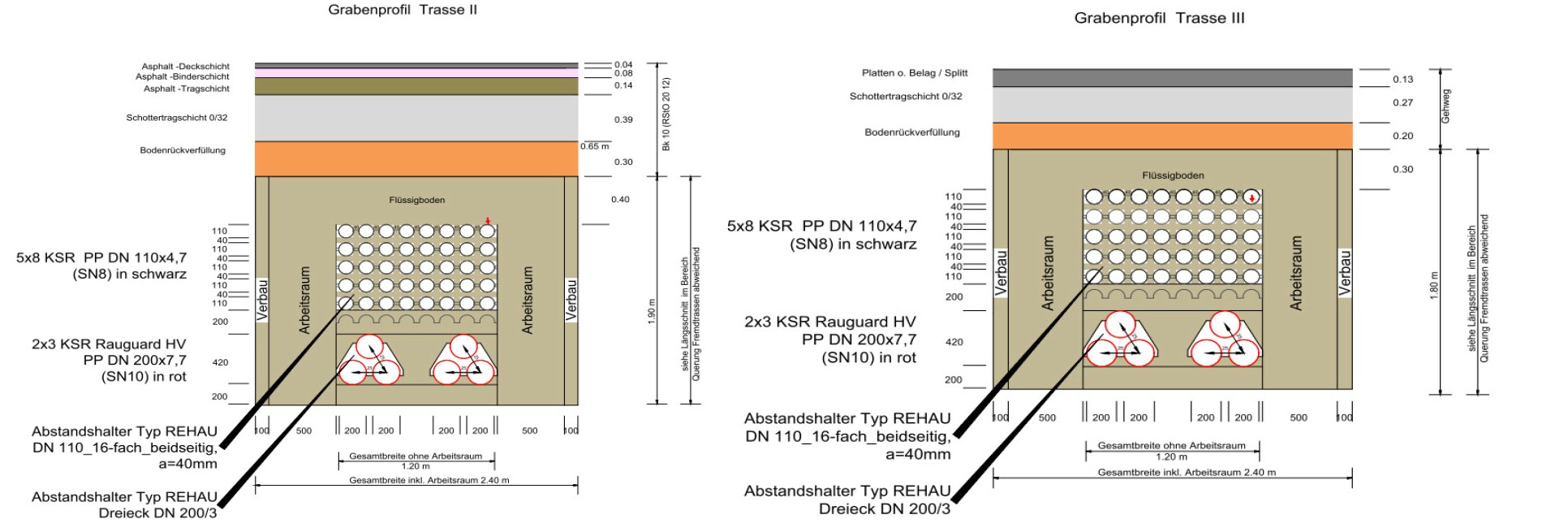

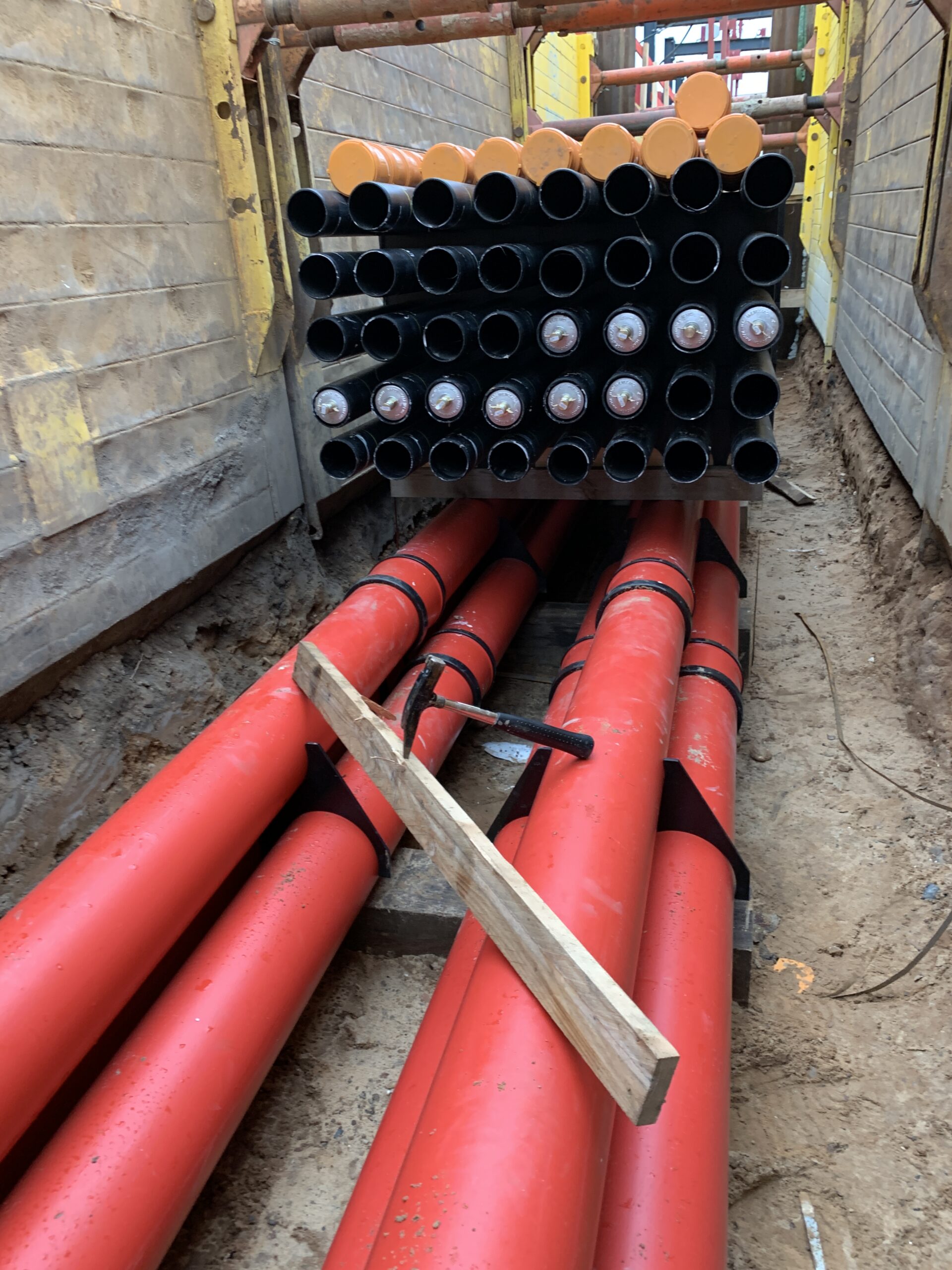

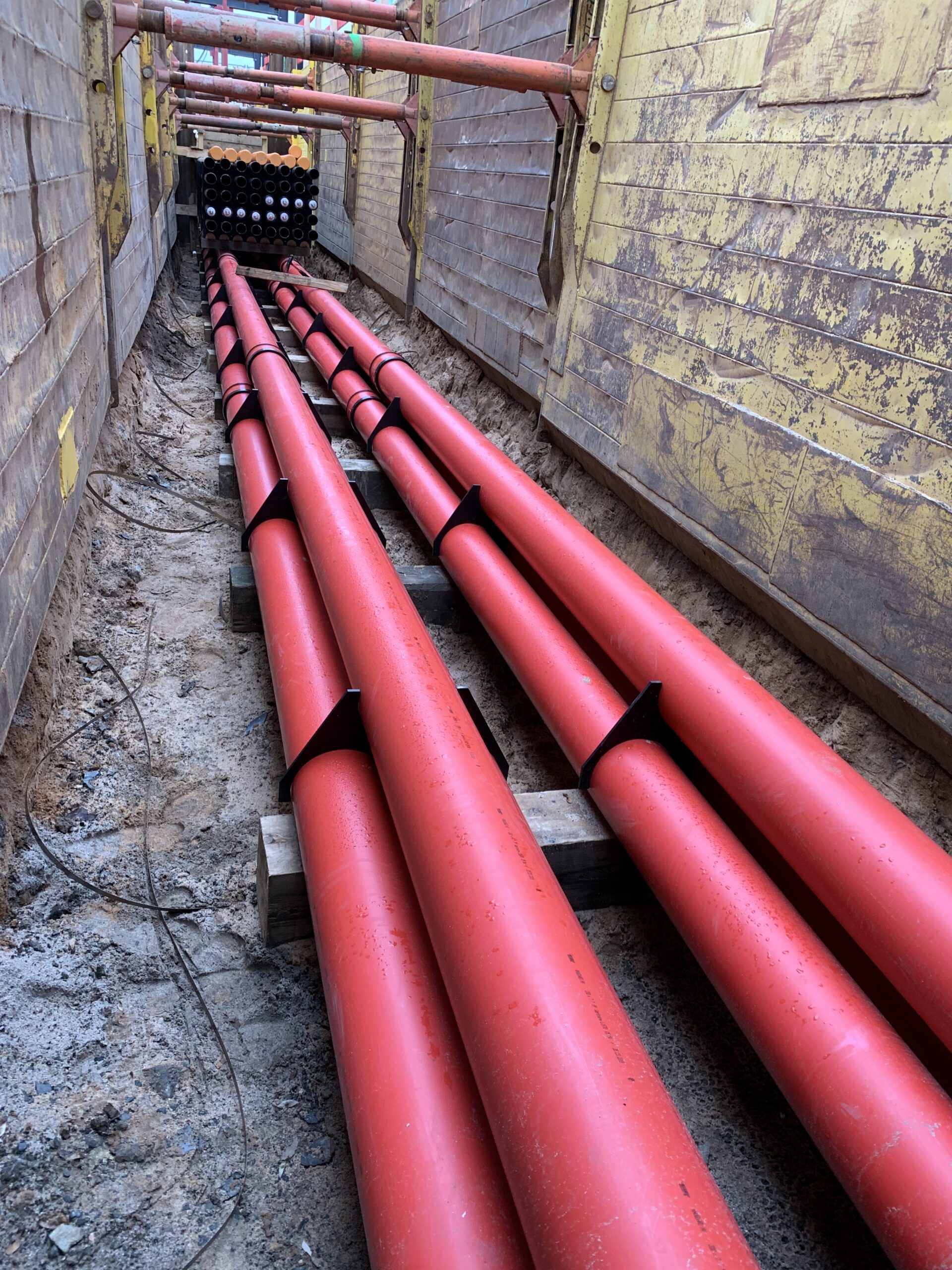

- Mehrlagige Leerrohrsysteme und komplexe Trassenverzweigungen

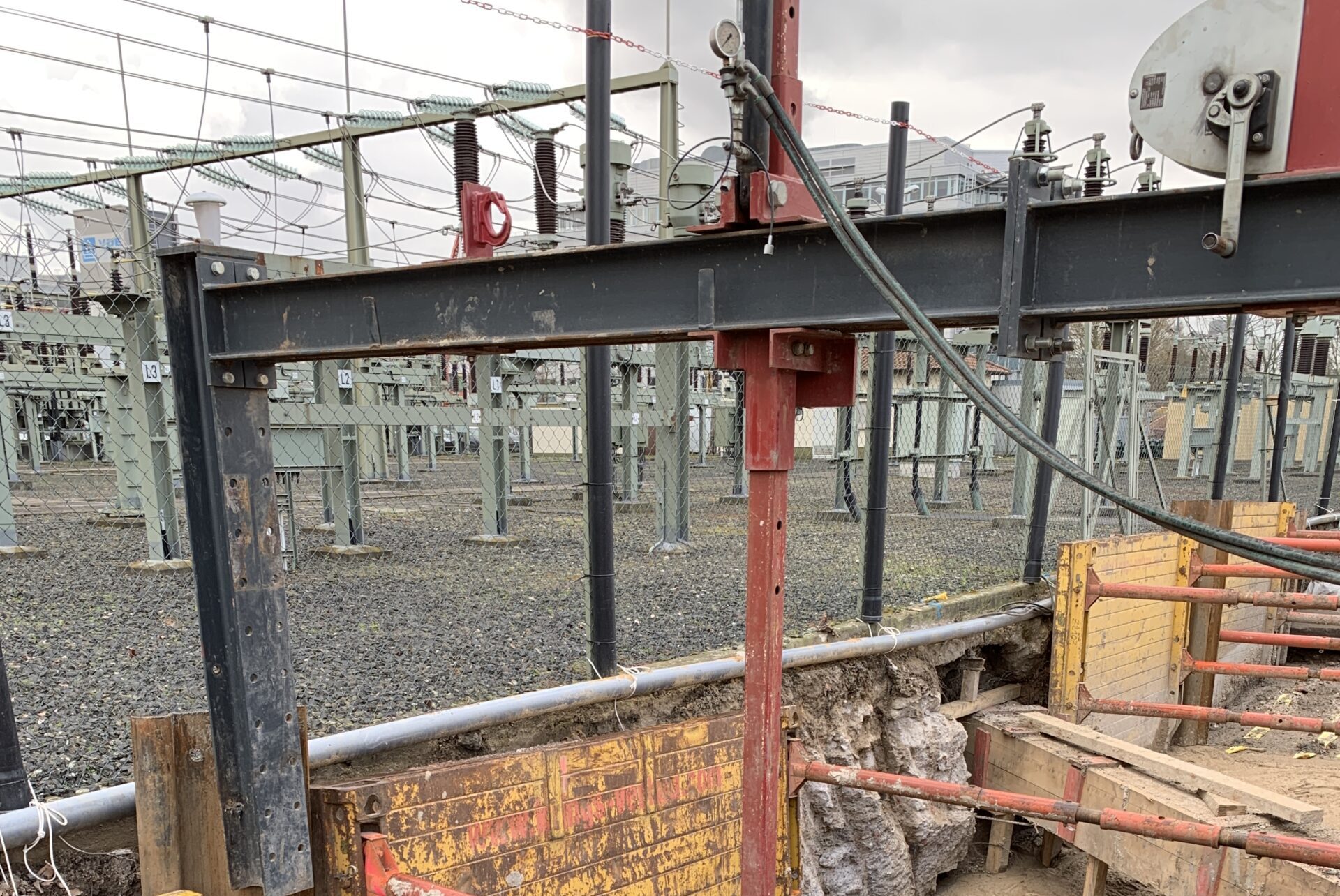

- Sicherstellung von Rohrstatik, Auftriebssicherheit und Verformung
- Thermische Anforderungen an Hochspannungs- und Mittelspannungskabel
- Vermeidung von Deponierung und Reduzierung externer Stoffströme
Die Lösung
- Einsatz von thermisch stabilisierendem RSS-Flüssigboden

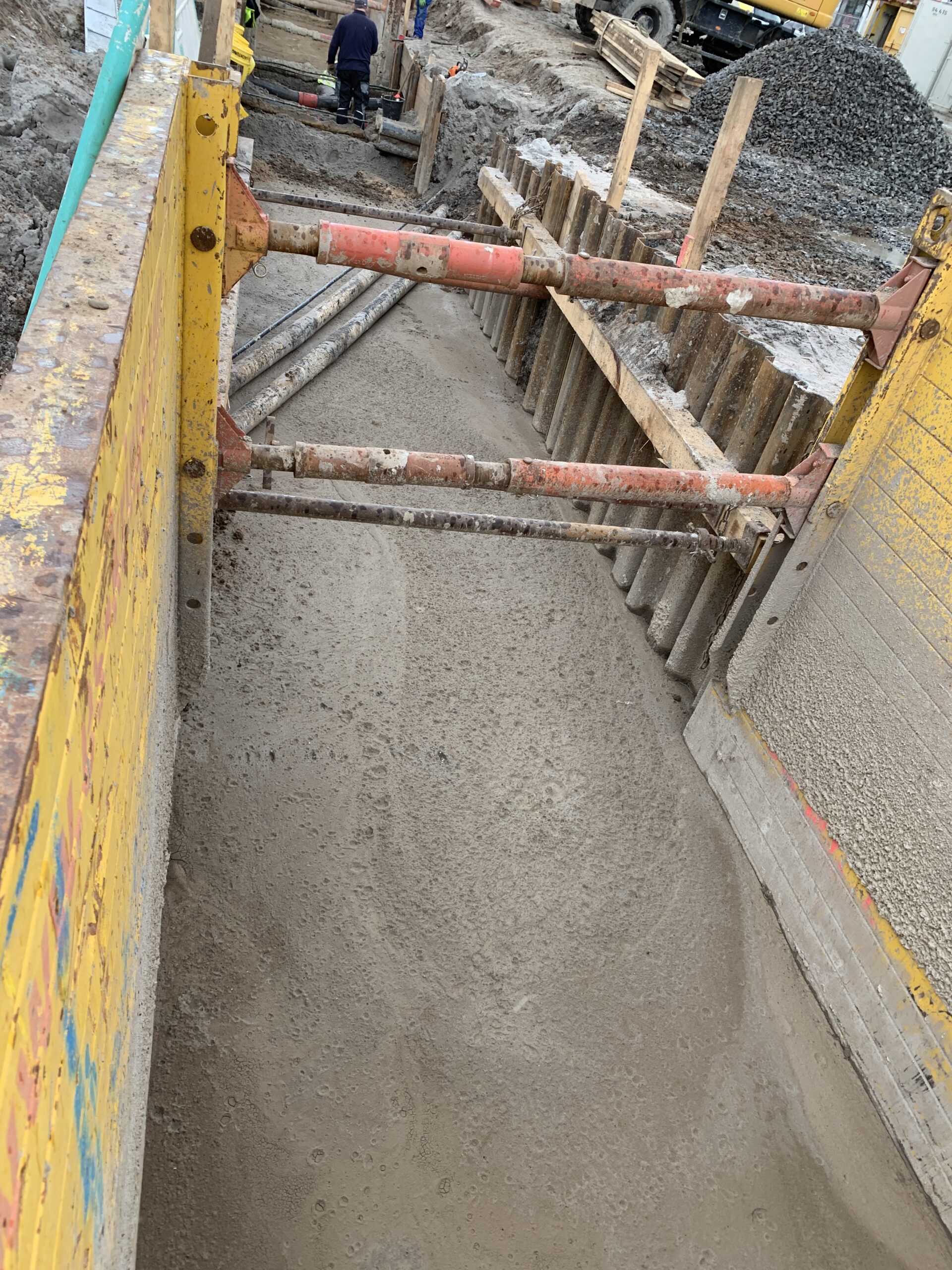

- Aufbereitung und Wiederverwendung des Aushubbodens vor Ort
- Fließfähiger Einbau für vollständigen 360°-Rohrumschluss
- Kombination mehrerer Funktionen in einem Materialsystem
- Reduzierung logistischer und ökologischer Belastungen
Fachplanerische Lösung
- FEM-gestützte Verformungsanalyse (PLAXIS 2D)
- Nachweise für Rohrstatik, Auftrieb und Verformung nach ATV 127
- Definition projektspezifischer Materialparameter
- Modellierung zeitabhängiger Materialzustände (flüssig–plastisch–fest)
- Integration thermischer, geotechnischer und rechtlicher Anforderungen
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen

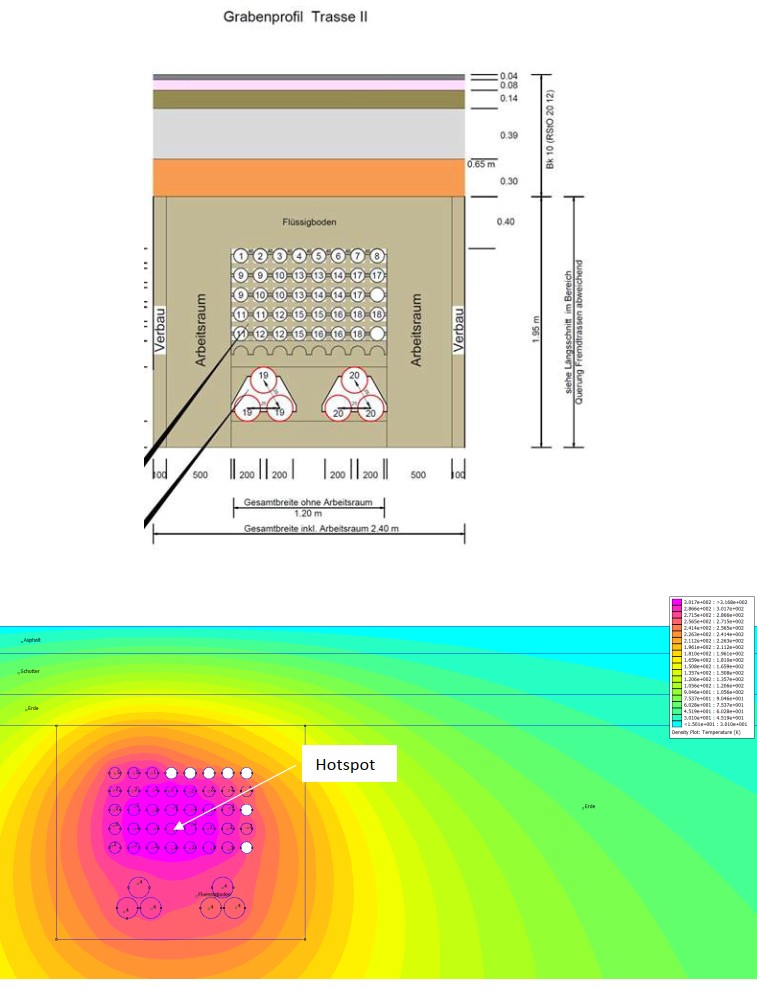

- Einstellung definierter Zielparameter (z. B. Wärmeleitfähigkeit > 1,5 W/mK)
- Sicherstellung homogener Wärmeableitung ohne Ringspalte
- Qualitätssicherung durch Prüfungen nach LAGA und BBodSchV
- Nachweis der Langzeitstabilität und Umweltverträglichkeit
Flüssigboden-Anwendung
- Hochspannungs- und Mittelspannungstrassen (20 kV / 110 kV)
- Thermisch belastete Kabelsysteme
- Innerstädtischer Leitungsbau in Auffüllböden
- Projekte mit Abfallvermeidungsstrategie
- Nachhaltige Energieinfrastruktur und Kreislaufwirtschaft
