Künzelsau Kocher – Regenüberlauf-becken mit RSS-Geoponton
Regenüberlaufbecken und Stauraumkanal mit RSS-Geoponton – wasserdicht, auftriebssicher und standsicher in unmittelbarer Gewässernähe.
Flüssigboden Engineering
Künzelsau – Baugruben und Stauraumkanal direkt am Kocher ohne Grundwasserabsenkung

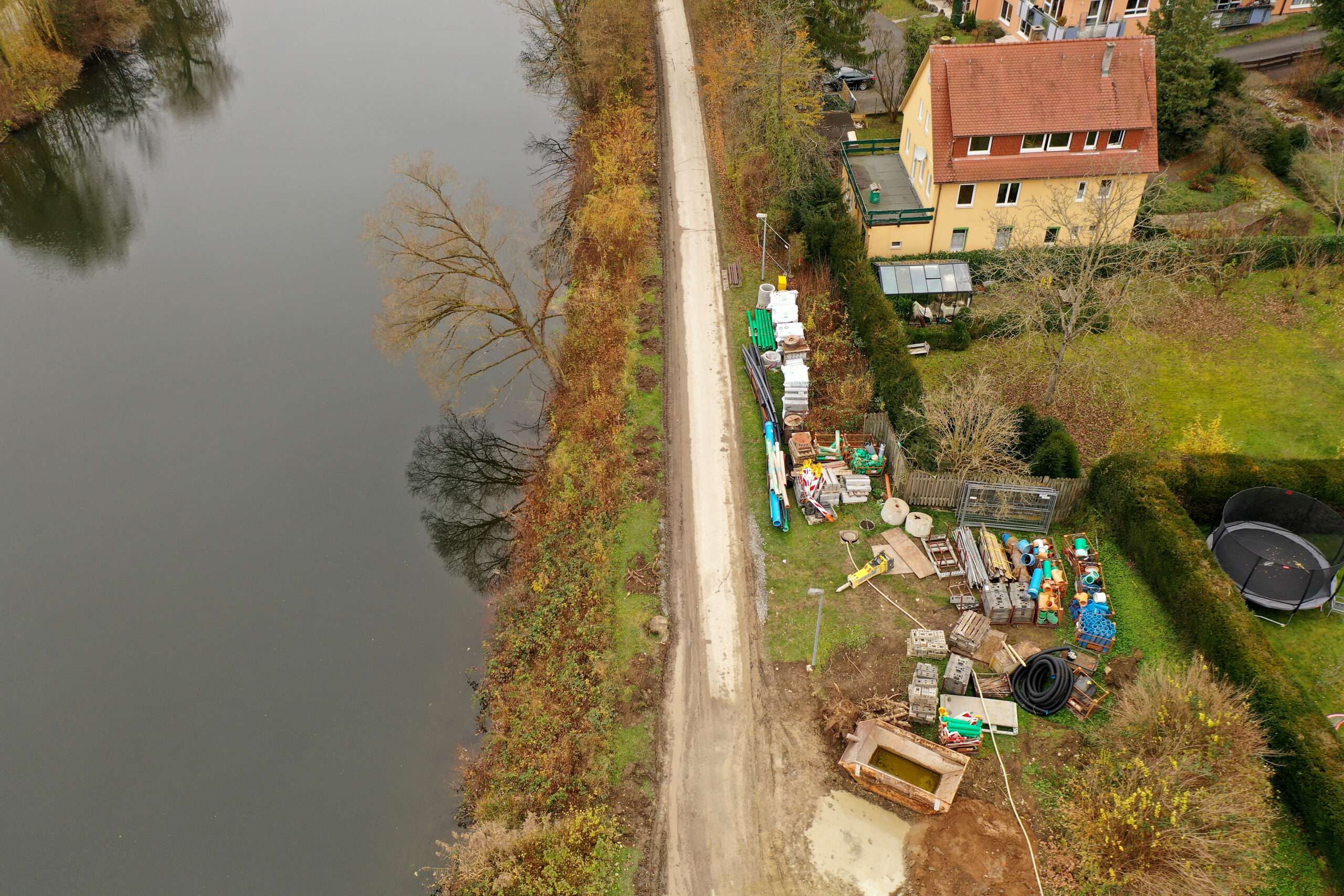

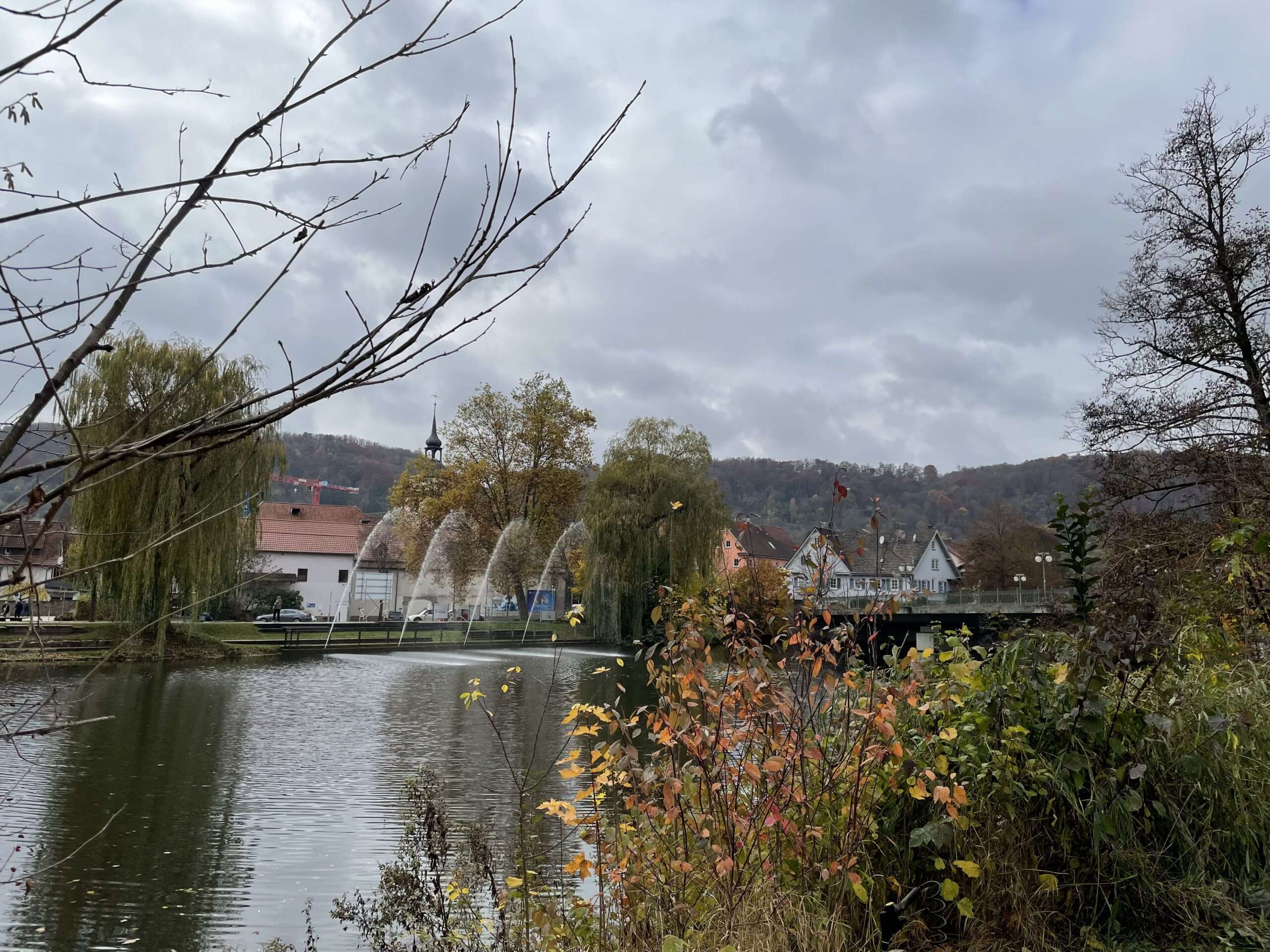

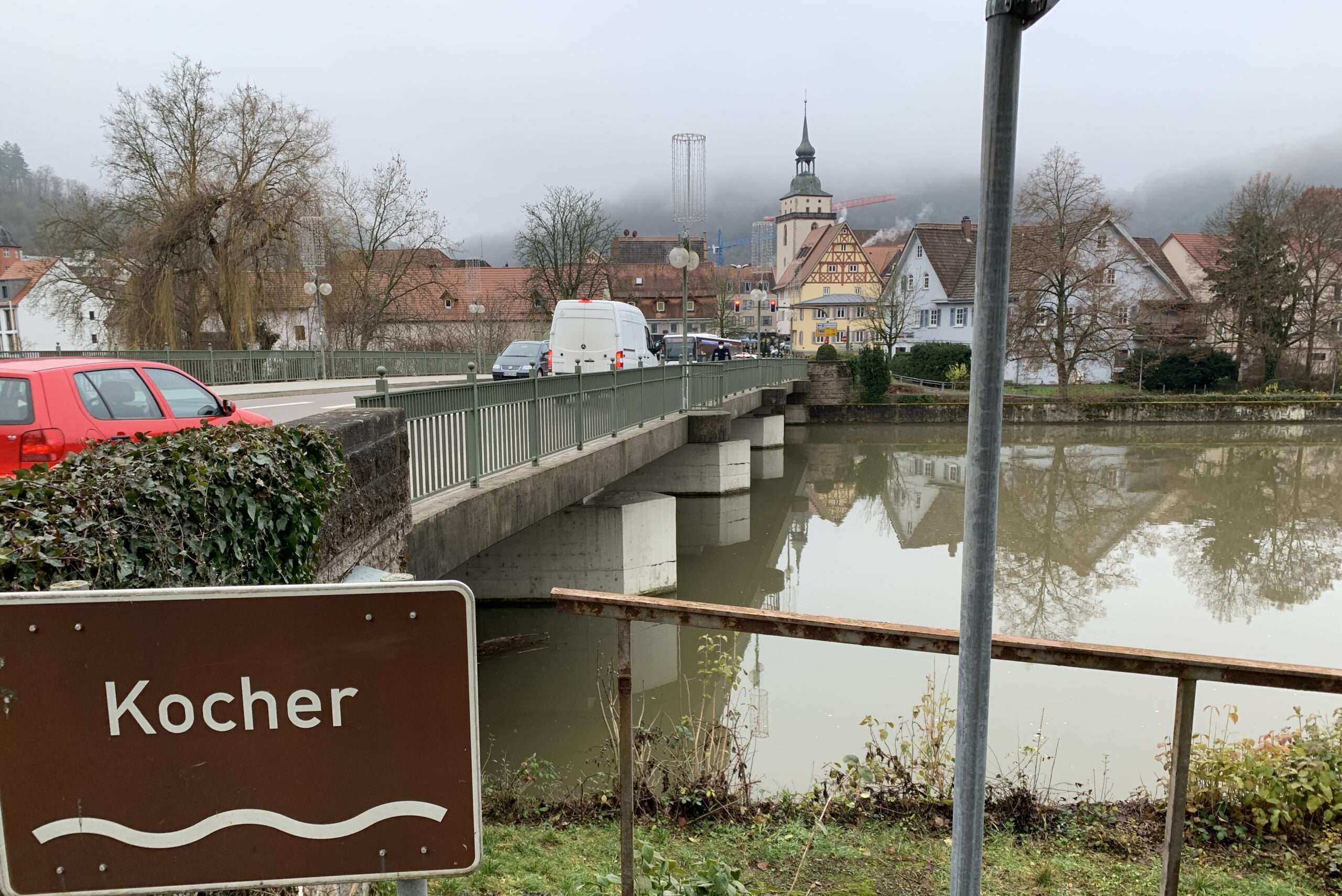

Für den Neubau der Regenüberlaufbecken RÜB 12 und RÜB 14 sowie eines Stauraumkanals DN 2600 wurden in Künzelsau wasserdichte Flüssigbodenbauwerke unmittelbar am Fluss Kocher hergestellt. Die Bauwerke befinden sich nur wenige Meter vom Gewässer entfernt und waren durch hohe Grundwasserstände sowie mögliche Hochwasserereignisse geprägt.
Mit dem RSS-Wand-Platte-Verbausystem entstand ein wasserdichtes Flüssigbodenbauwerk, das Verbau, Abdichtung und Auftriebssicherung in einem System vereint. Dadurch konnten die Bauwerke ohne flächige Wasserhaltung und mit dauerhaft trockenen Arbeitsräumen realisiert werden.
Herausforderungen
- Baugruben in unmittelbarer Gewässernähe
- Hohe Grundwasserstände und Hochwassereinfluss

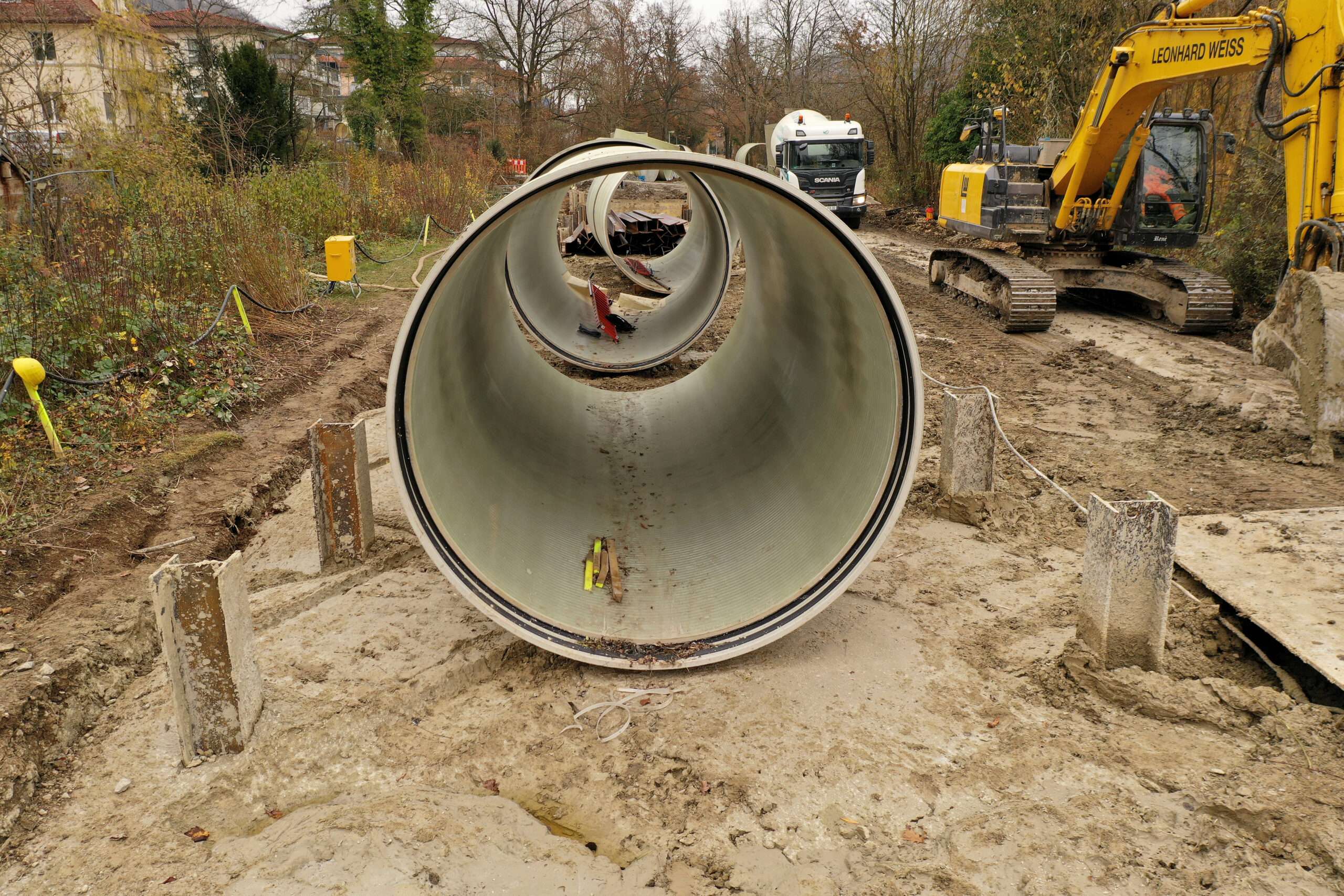

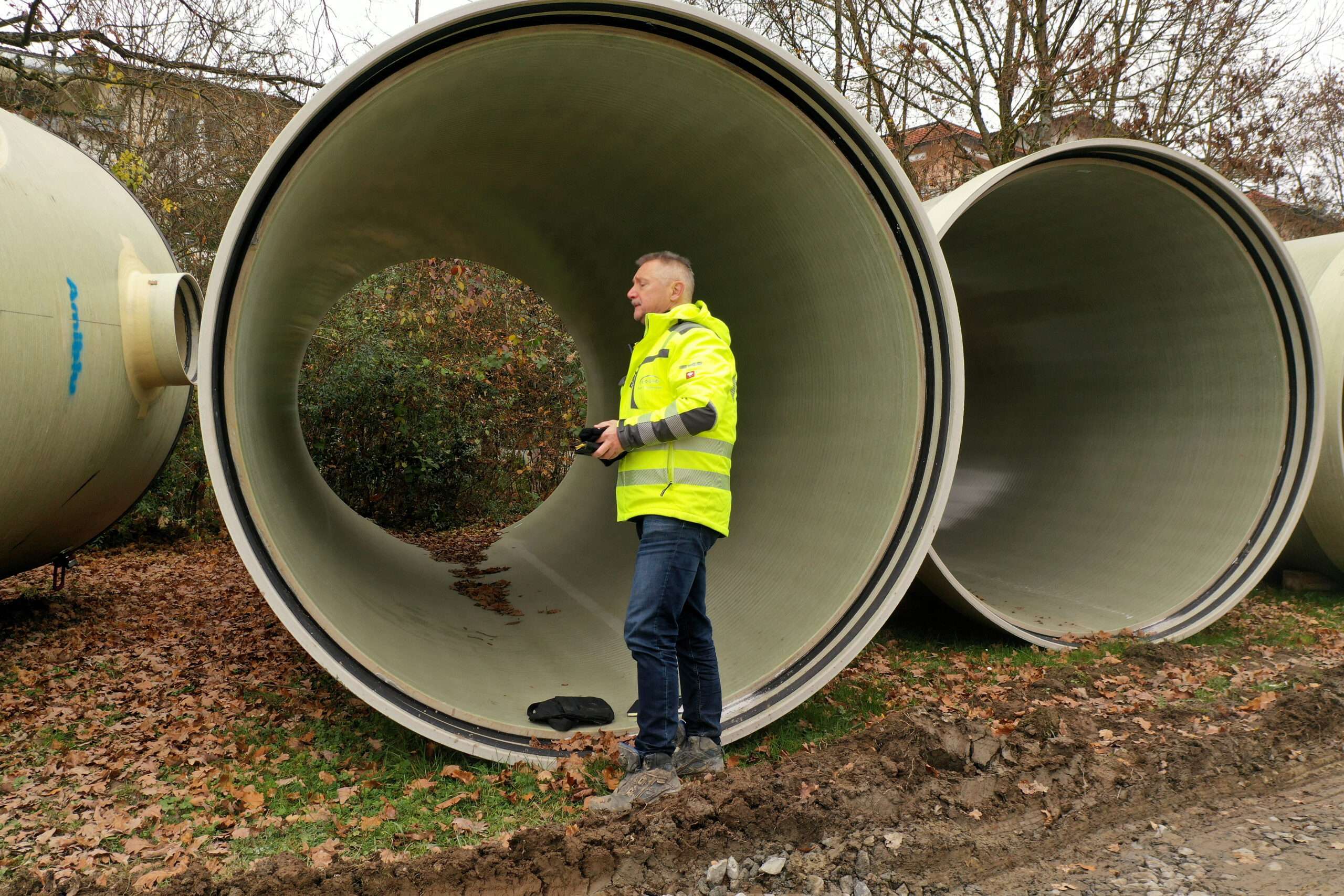

- Tiefe Baugruben für Stauraumkanal DN 2600
- Sicherstellung der Auftriebssicherheit großer Kanalrohre
- Wasserdichter Verbau am Flussufer

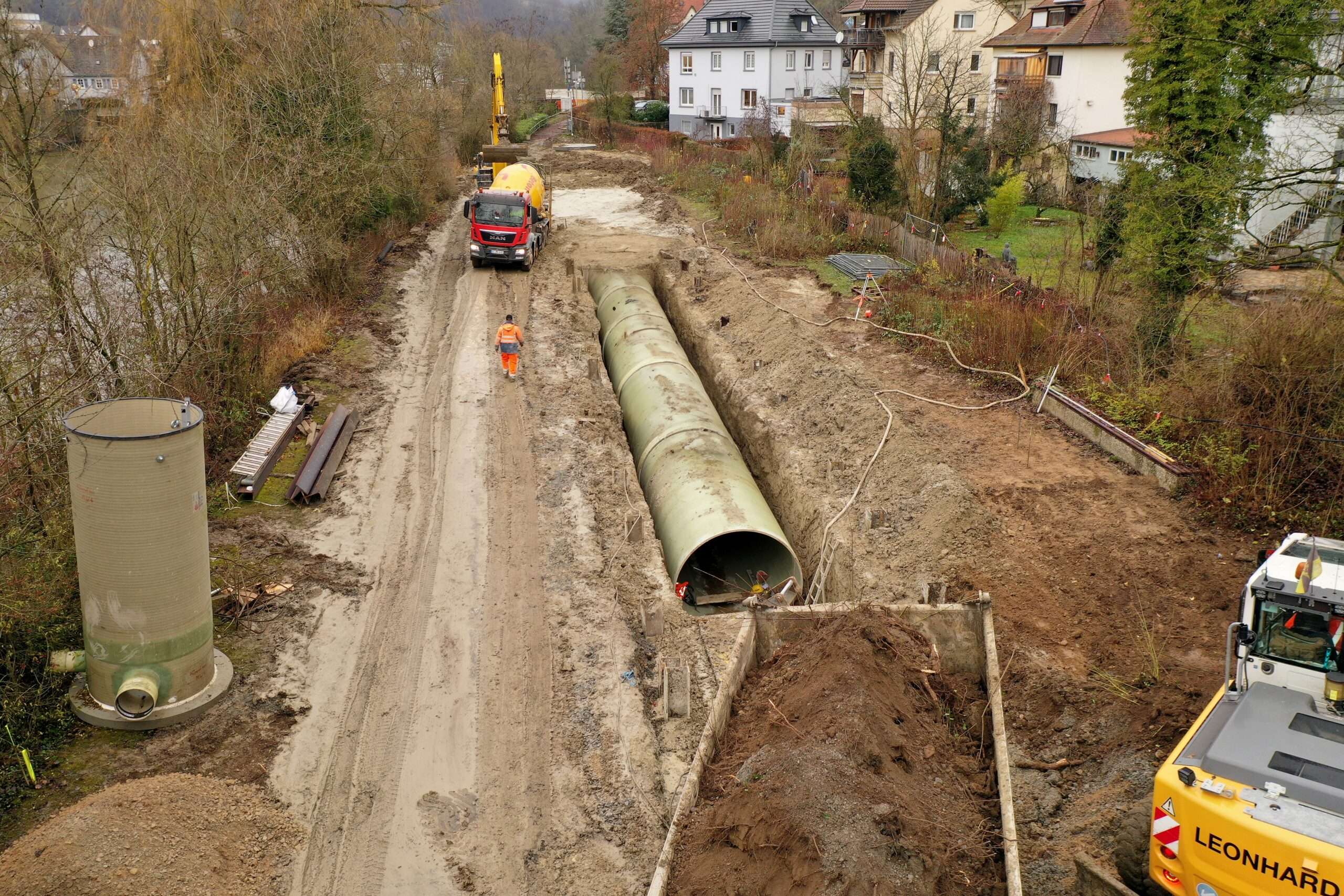

- Vermeidung einer großflächigen Wasserhaltung
Die Lösung

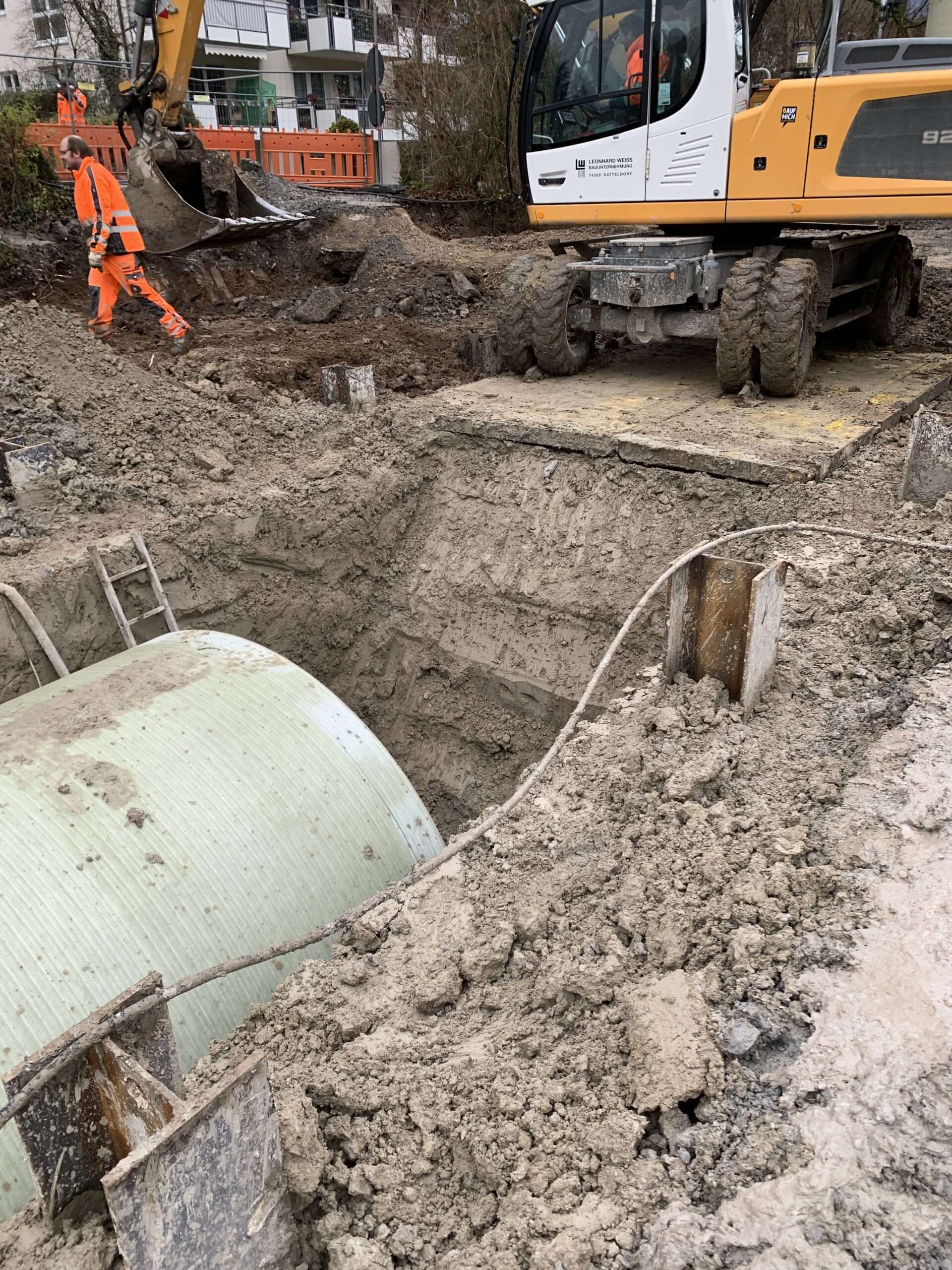

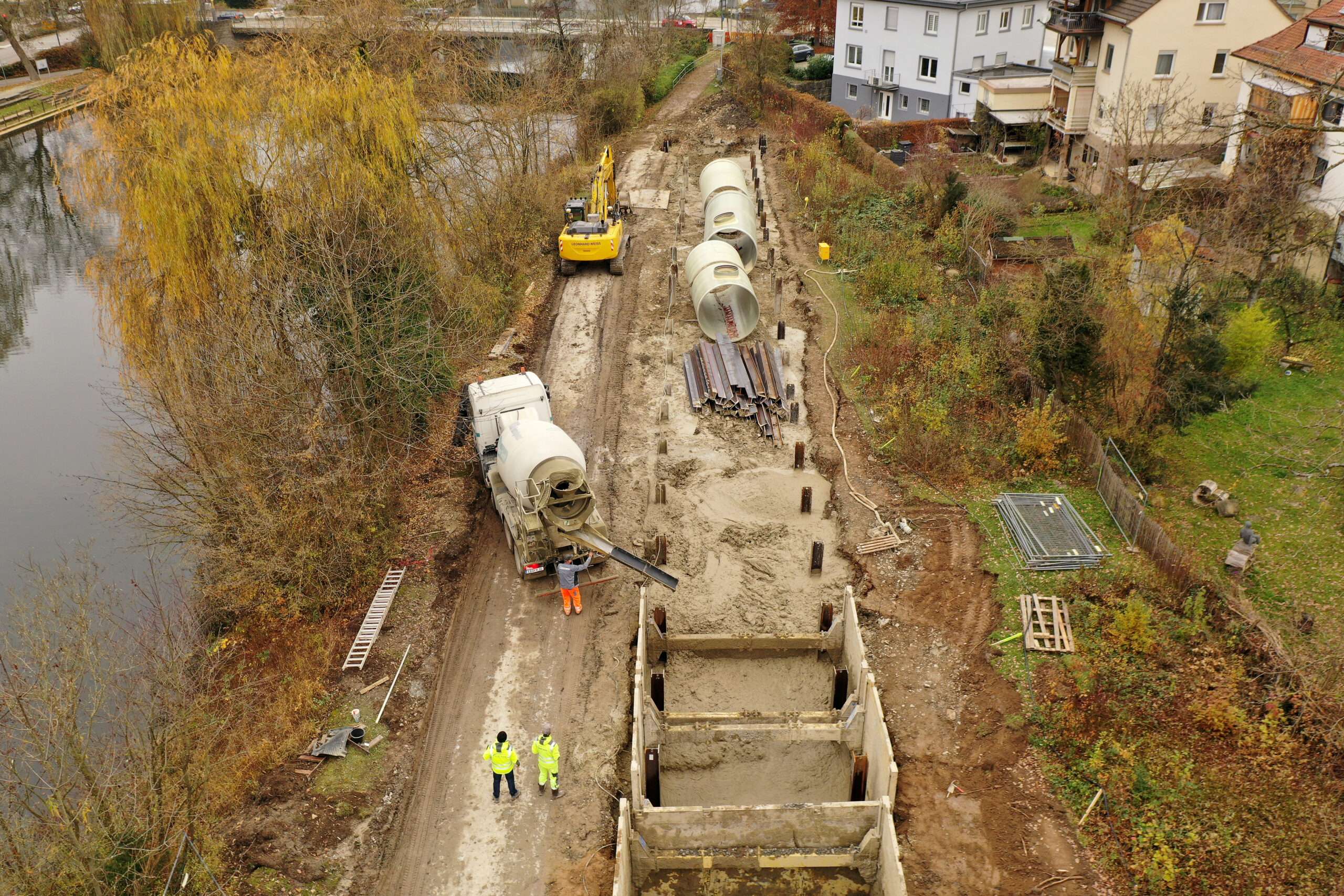

- Einsatz eines RSS-Wand-Platte-Verbausystems

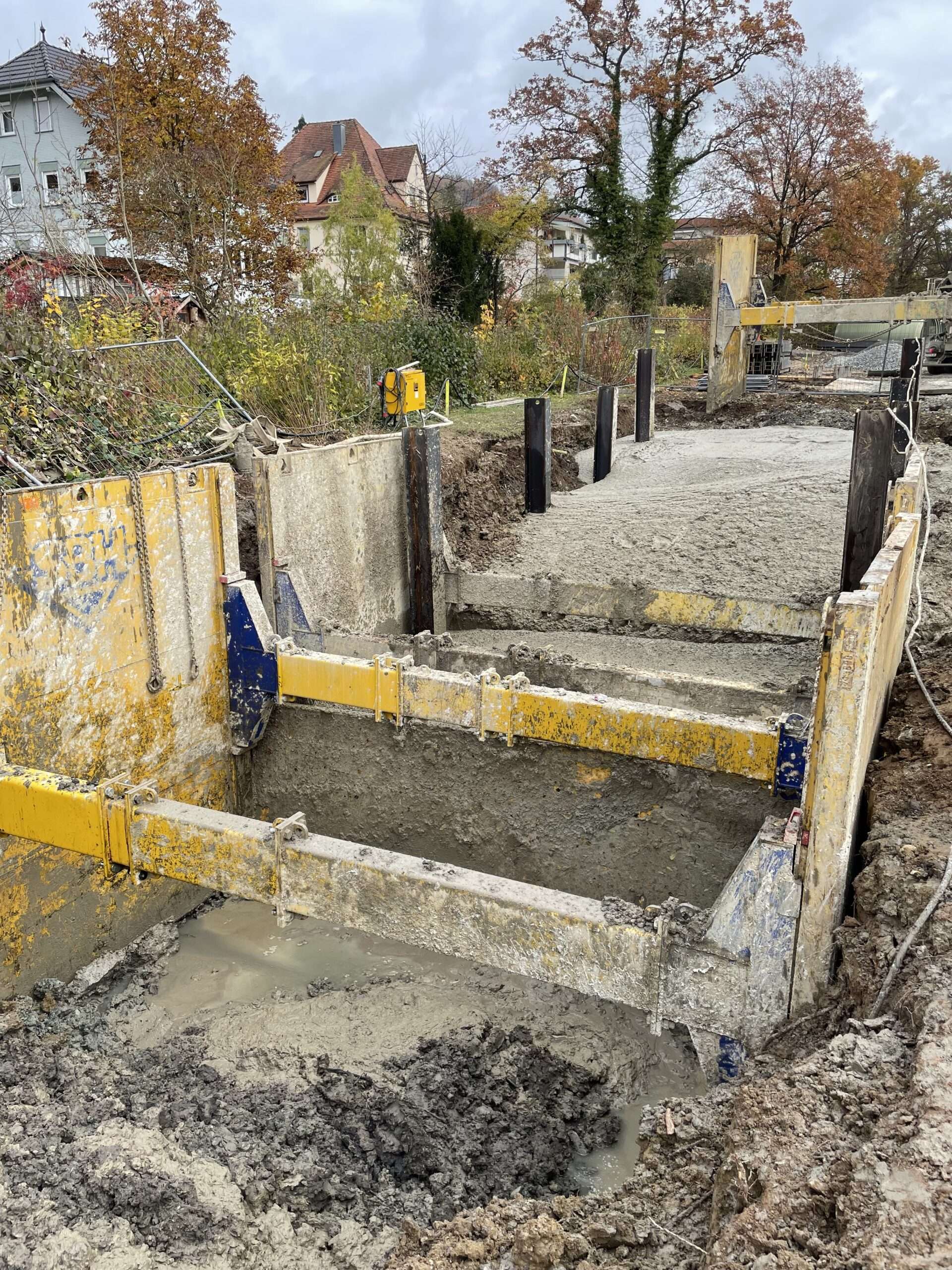

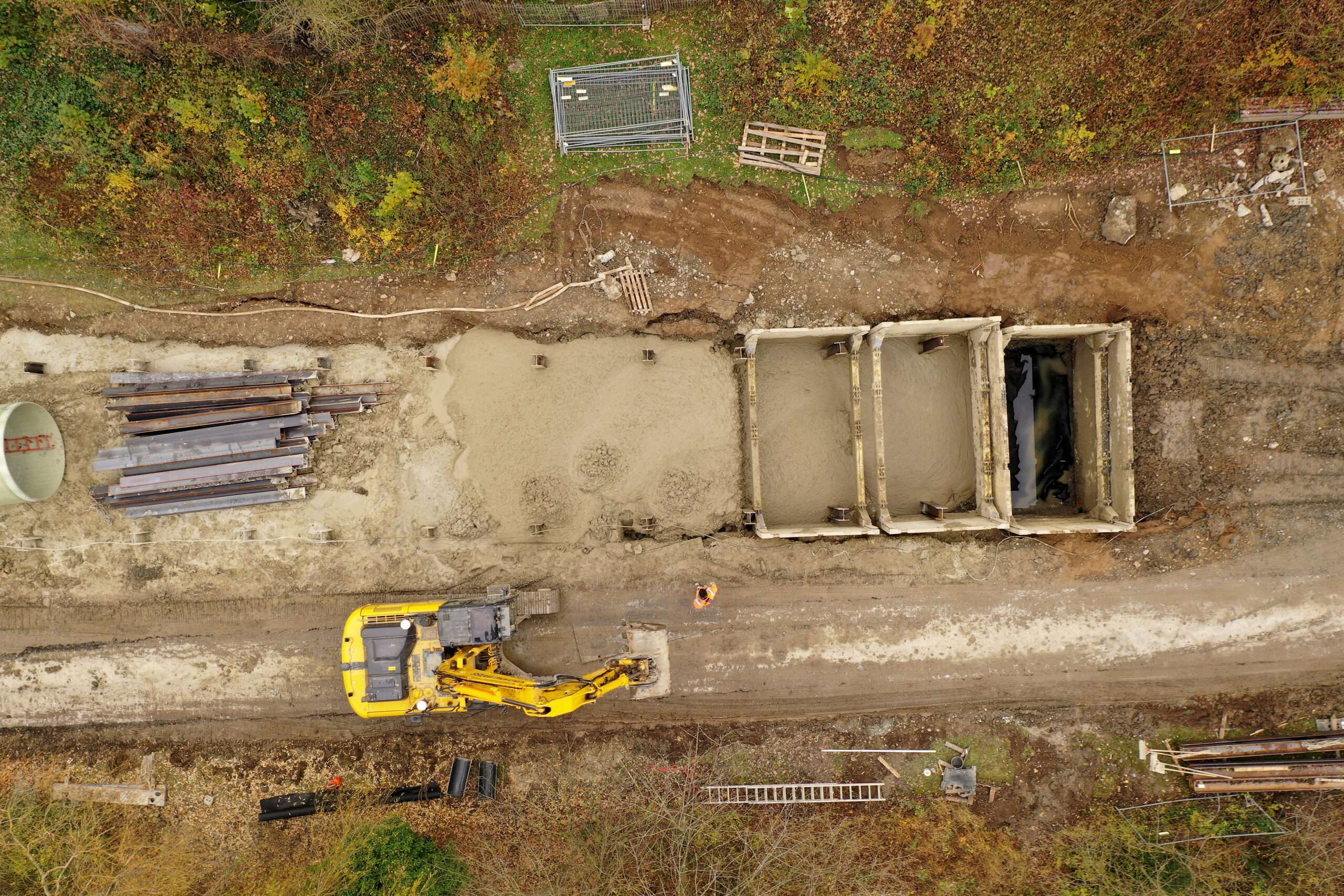

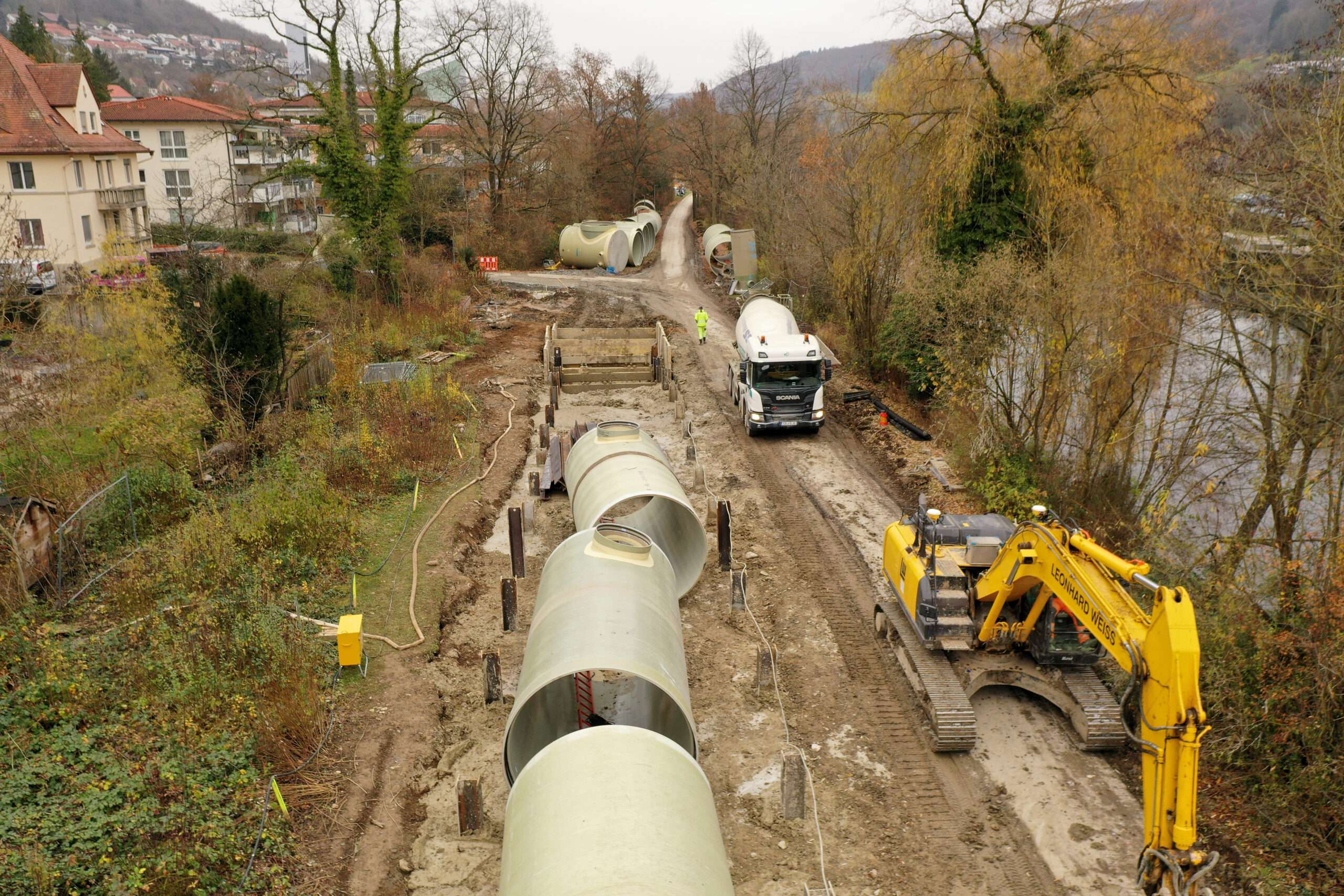

- Herstellung wasserdichter RSS-Geopontons
- Integration von Verbau, Abdichtung und Auftriebssicherung
- Trockene Baugruben trotz anstehendem Grundwasser

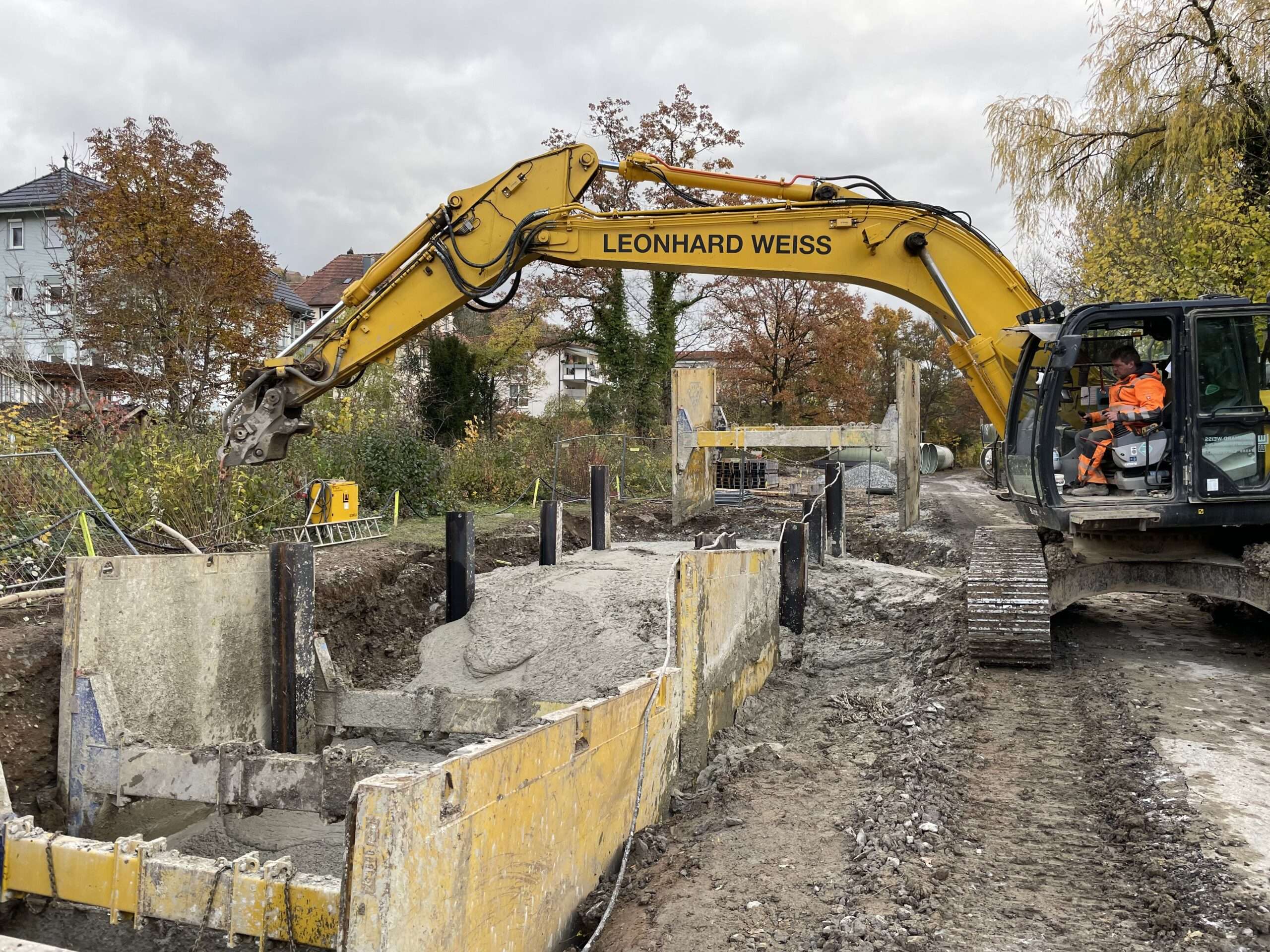

- Einbau von HEB-Trägern im Flüssigbodenbauwerk

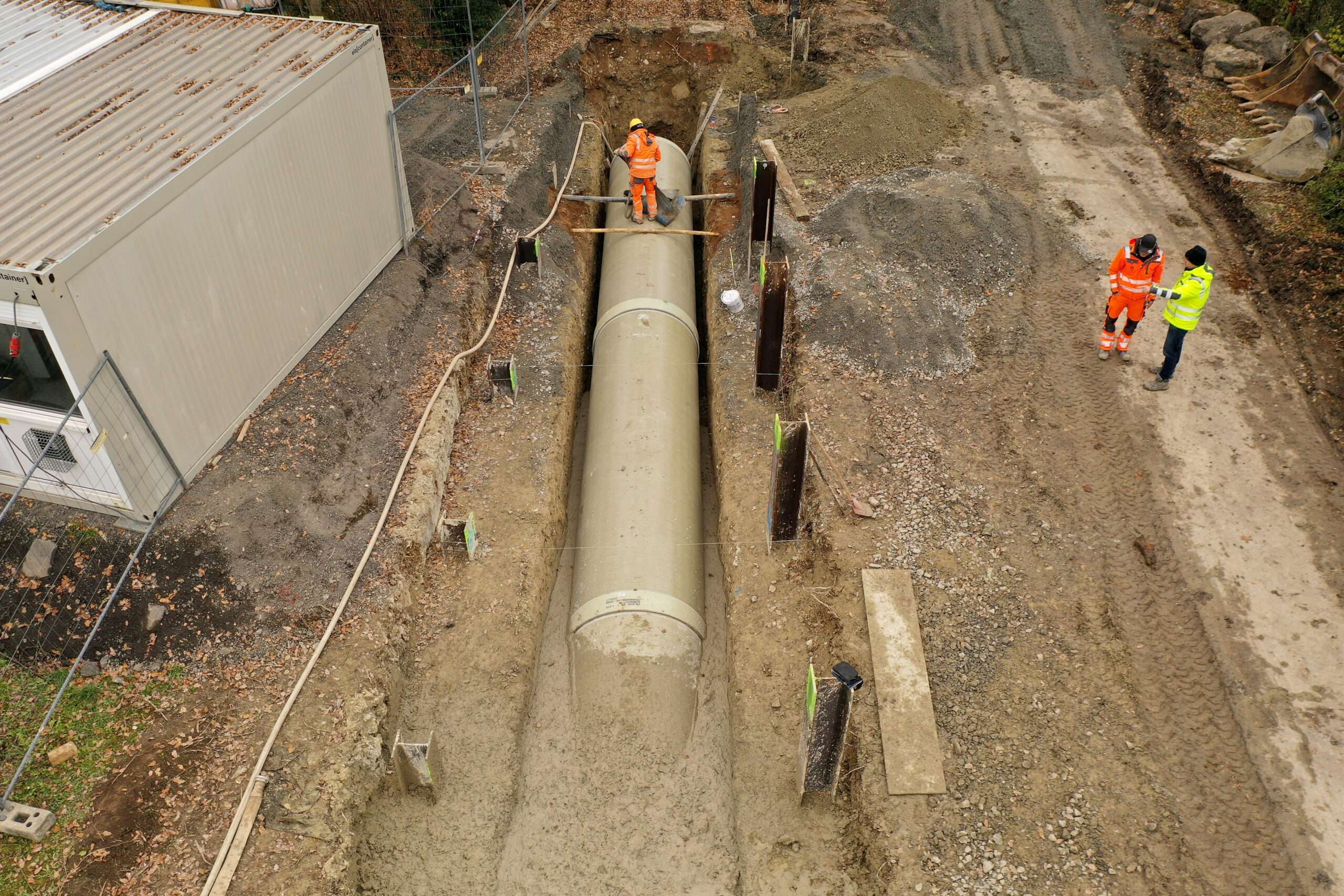

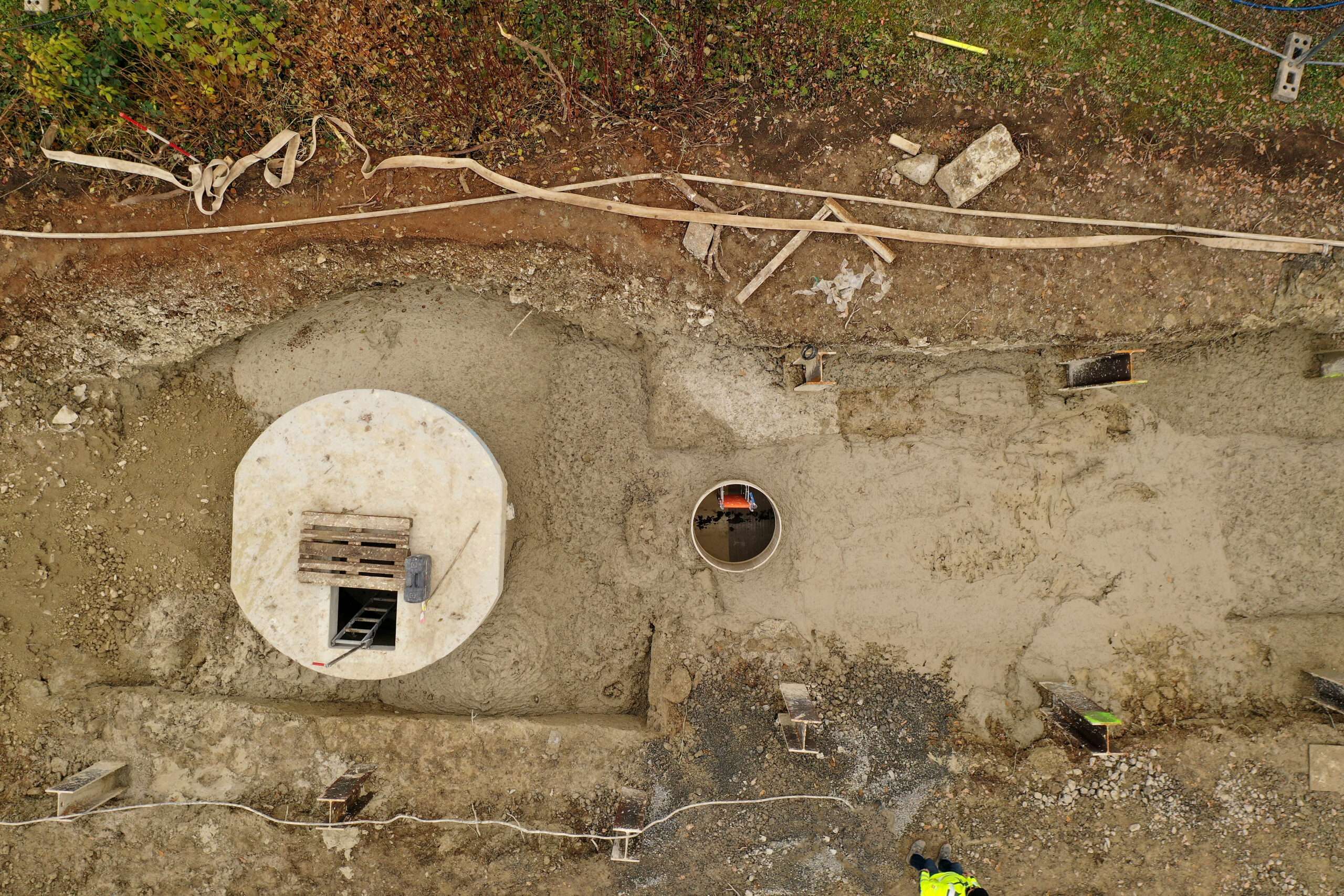

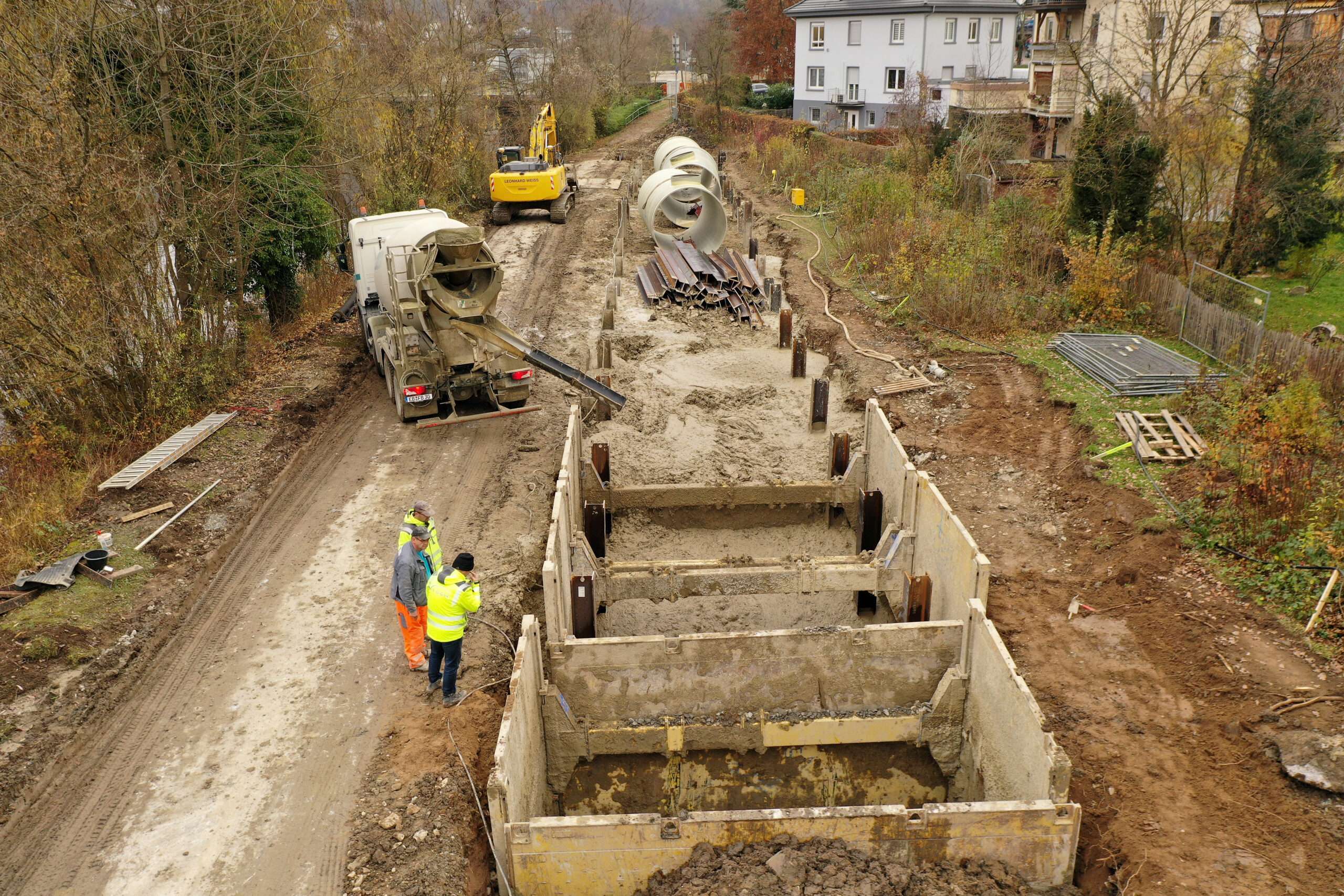

- Abschließende Verfüllung mit RSS-Flüssigboden
Fachplanerische Lösung
- Auswertung der Baugrund- und Hydrogeologie am Kocher
- FEM-gestützte 2D-Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Dimensionierung des RSS-Wand-Platte-Systems
- Nachweis der Auftriebssicherheit des Stauraumkanals DN 2600
- Berücksichtigung von Hochwasser- und Worst-Case-Szenarien
- Entwicklung eines sicheren Bau- und Verfüllkonzepts
FiFB-Lösungen
- Vorgabe statischer Zielwerte für den Flüssigboden
- Einstellung definierter Steifigkeits- und Scherfestigkeitsparameter
- Herstellung wasserdichter und rückverfestigender Flüssigbodenblöcke
- Prüfung der statischen Nachweisführung
- Sicherstellung bodenähnlicher und wiederaushubfähiger Eigenschaften
- Qualitätssicherung der Materialparameter und Zielwerte
Flüssigboden-Anwendung
- Wasserdichte Baugruben im Grundwasser
- RSS-Geopontons in Gewässernähe
- Regenüberlaufbecken und Stauraumkanäle
- Auftriebssicherung großer Rohrleitungen
- Kombinierte Verbau- und Abdichtungssysteme
- Infrastrukturprojekte mit Hochwassereinfluss
