Karlsruhe Staatstheater – wasserdichte Baugruben für Kanal- und Schachtbau im Grundwasser

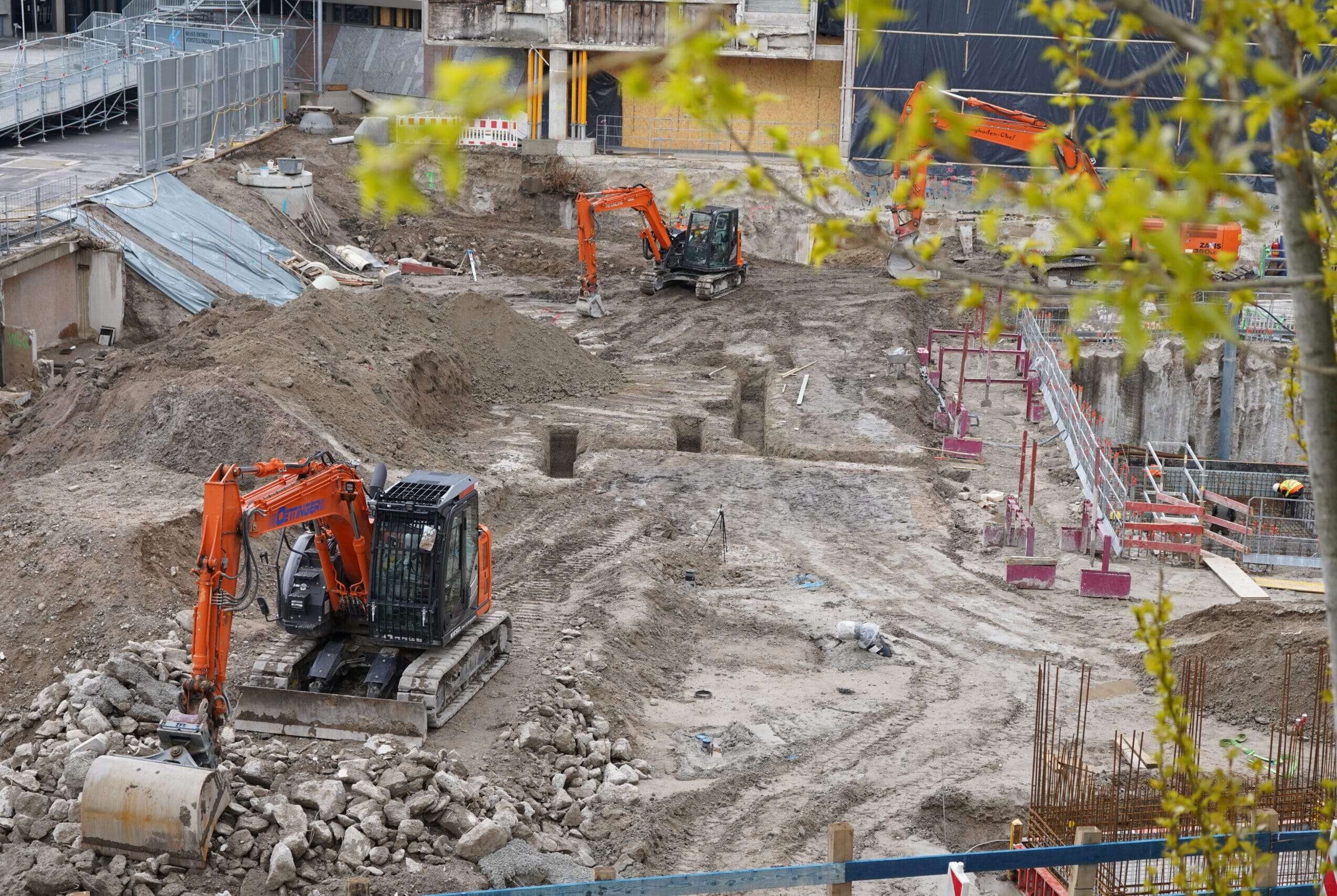

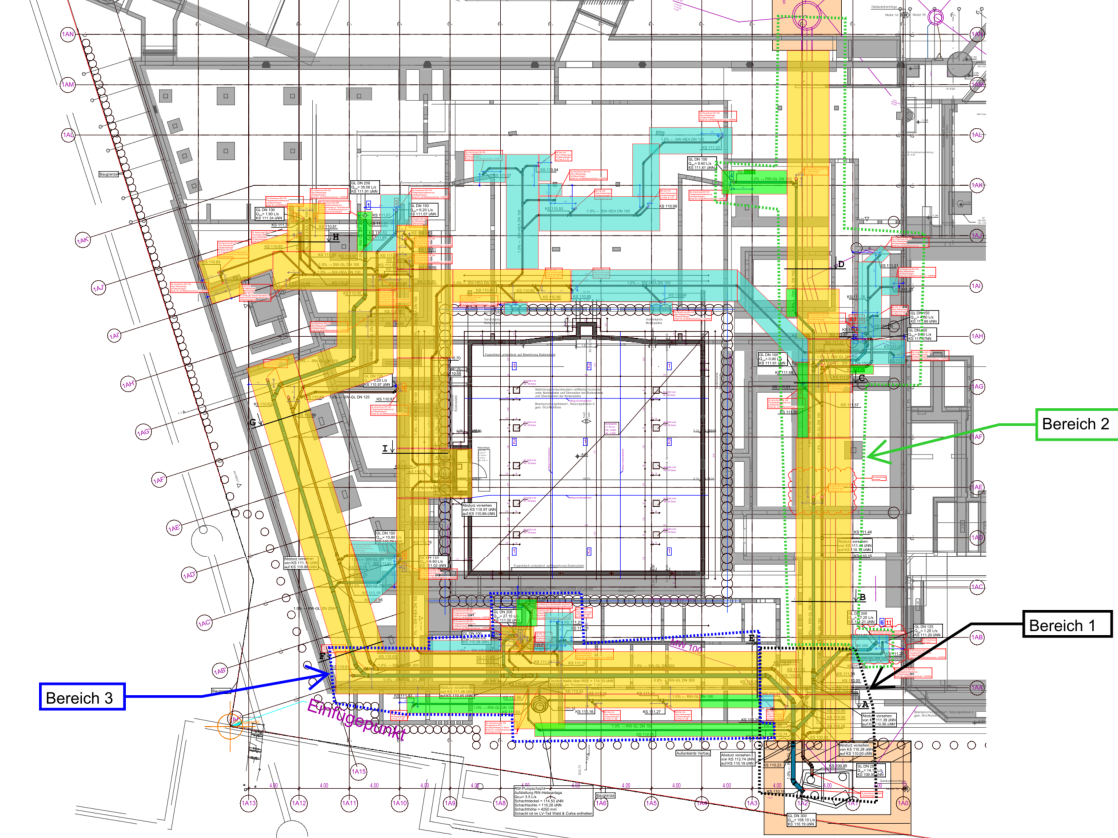

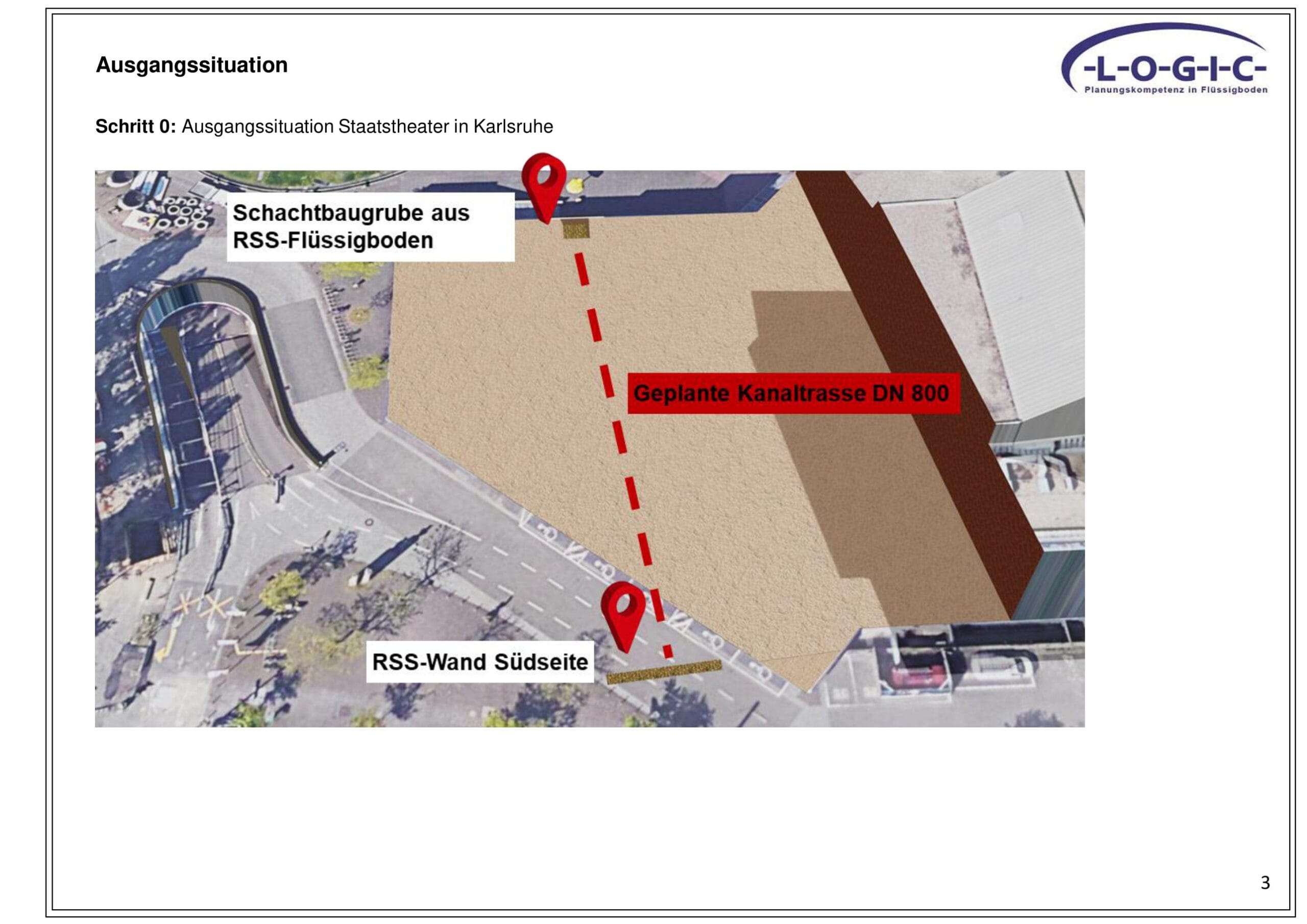

Im Zuge des Neubaus des Karlsruher Staatstheaters wurde ein rund 110 Meter langes Entwässerungssystem vollständig im Grundwasser hergestellt. Hohe Grundwasserstände, beengte innerstädtische Platzverhältnisse sowie belastete Auffüllböden stellten hohe Anforderungen an Baugrubensicherung, Wasserhaltung und Leitungsbau.
Mit einem durchgängigen Konzept aus RSS-Wänden, RSS-Geopontons und Flüssigboden-Bodenplatten entstanden wasserdichte Flüssigbodenbauwerke, die Verbau, Abdichtung, Rohrbettung und Baugrubensicherung in einem System vereinen. Dadurch konnten Unterwasserbeton, verlorene Spundwände und eine großflächige Grundwasserhaltung vollständig ersetzt sowie belastete Böden vor Ort wiederverwendet werden.
Herausforderungen
- Kanal- und Schachtbau vollständig im Grundwasser
- Hohe Grundwasserstände über dem Rohrscheitel

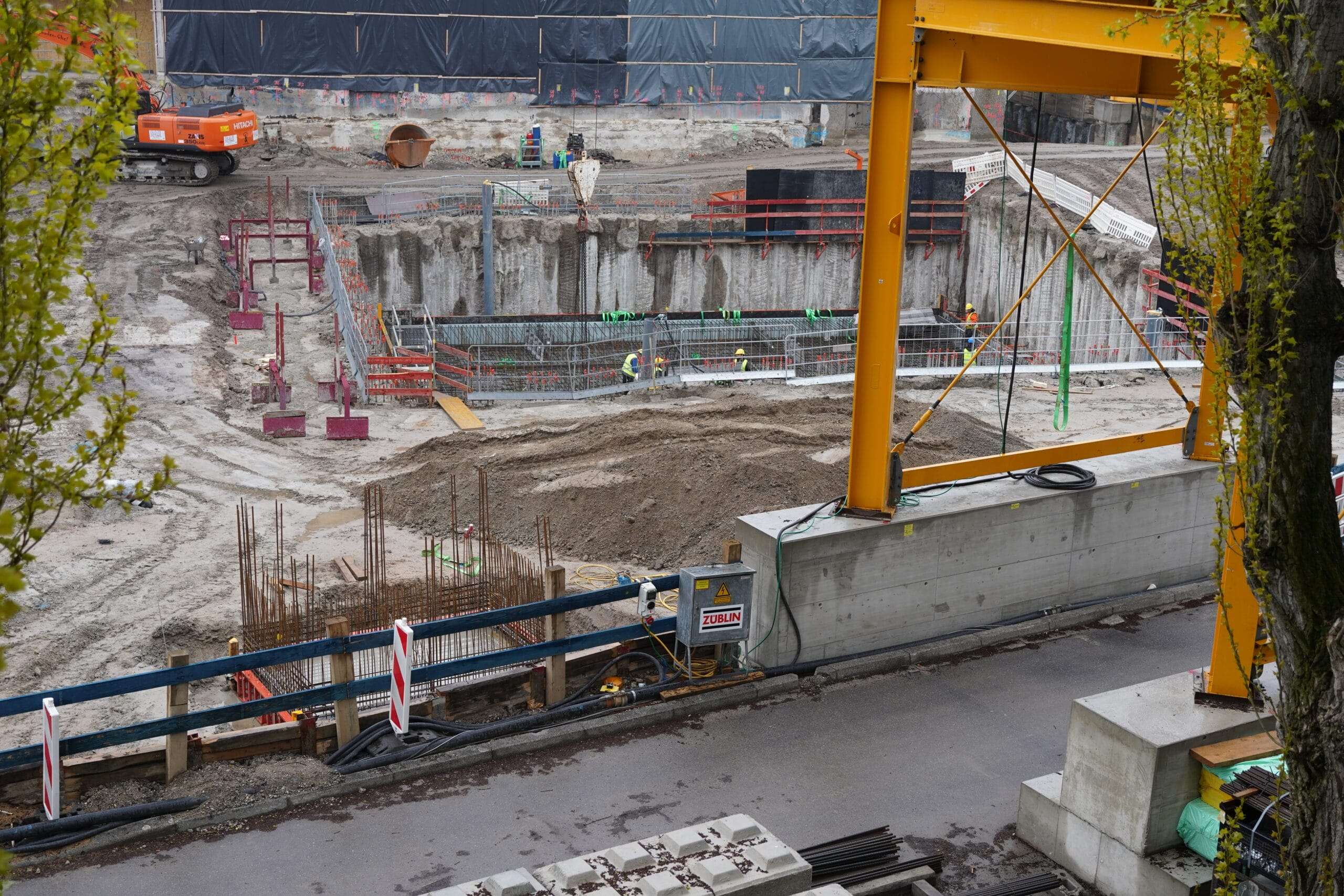

- Beengte innerstädtische Bauverhältnisse
- Belastete Auffüllböden mit Altlasten

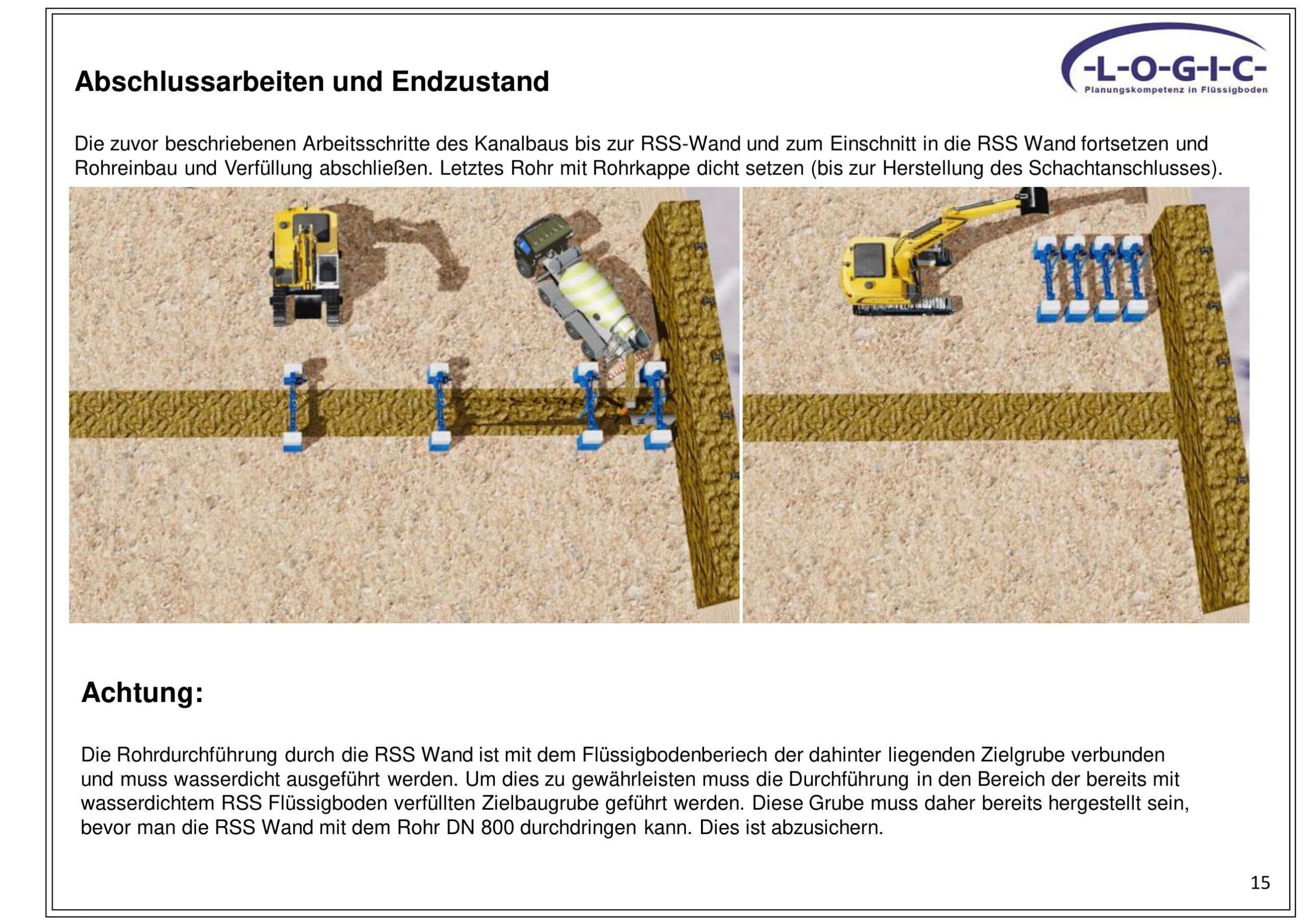

- Wasserdichte Rohrdurchführungen durch den Baugrubenverbau
- Vermeidung von Wasserhaltung, Unterwasserbeton und Spundwänden
Die Lösung
- Einsatz von RSS-Geopontons in Holländischer Bauweise

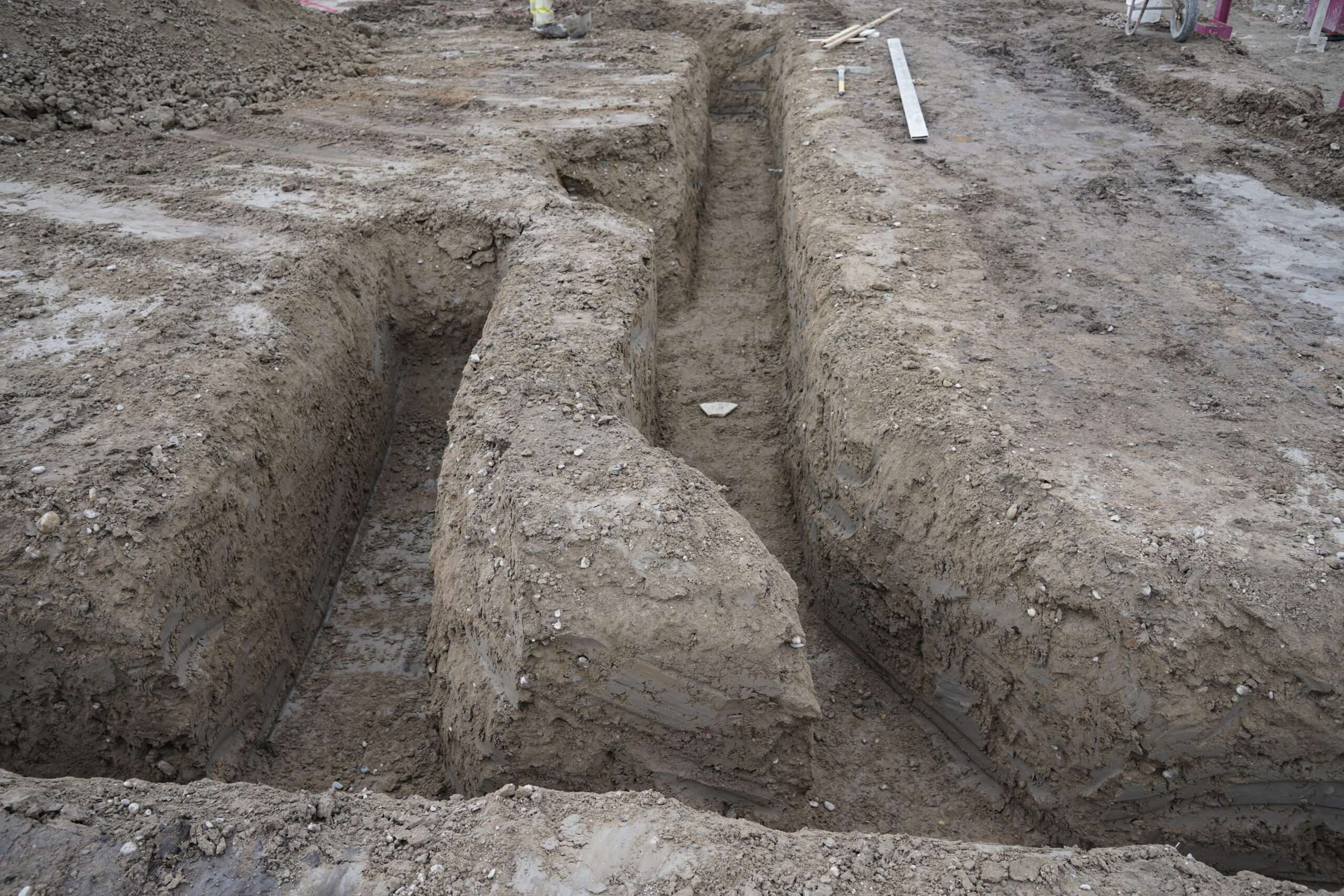

- Herstellung wasserdichter RSS-Wände und Flüssigboden-Bodenplatten

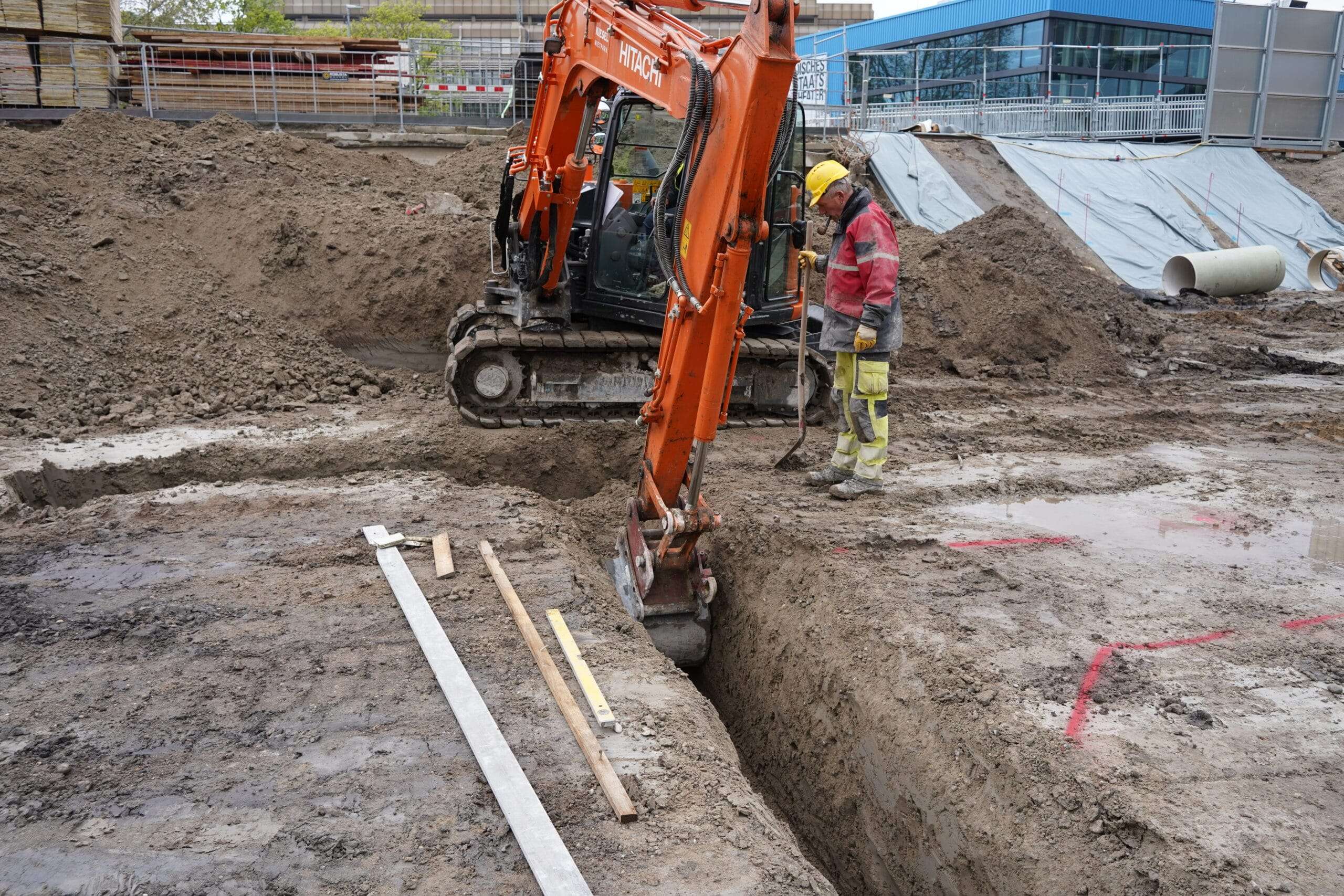

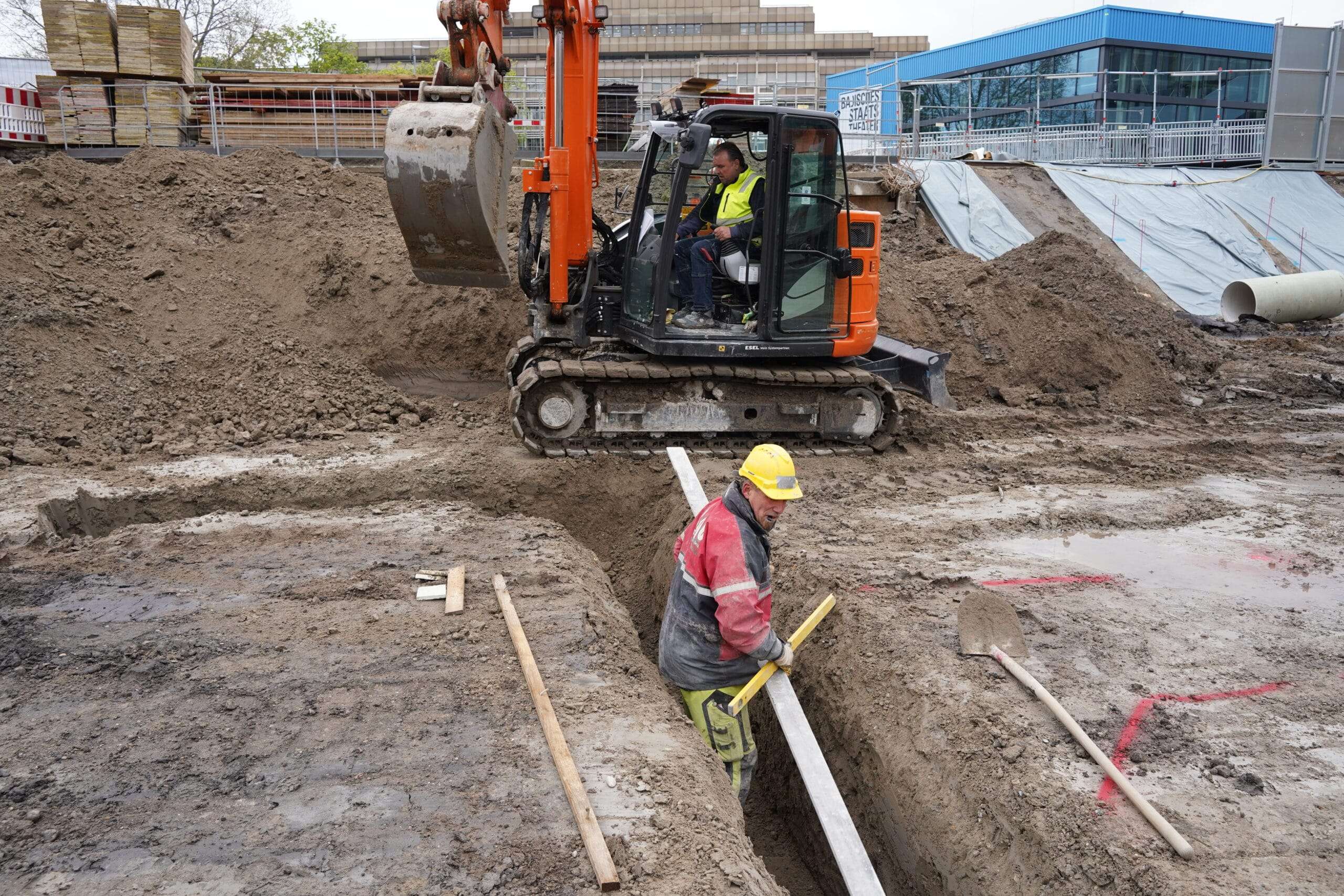

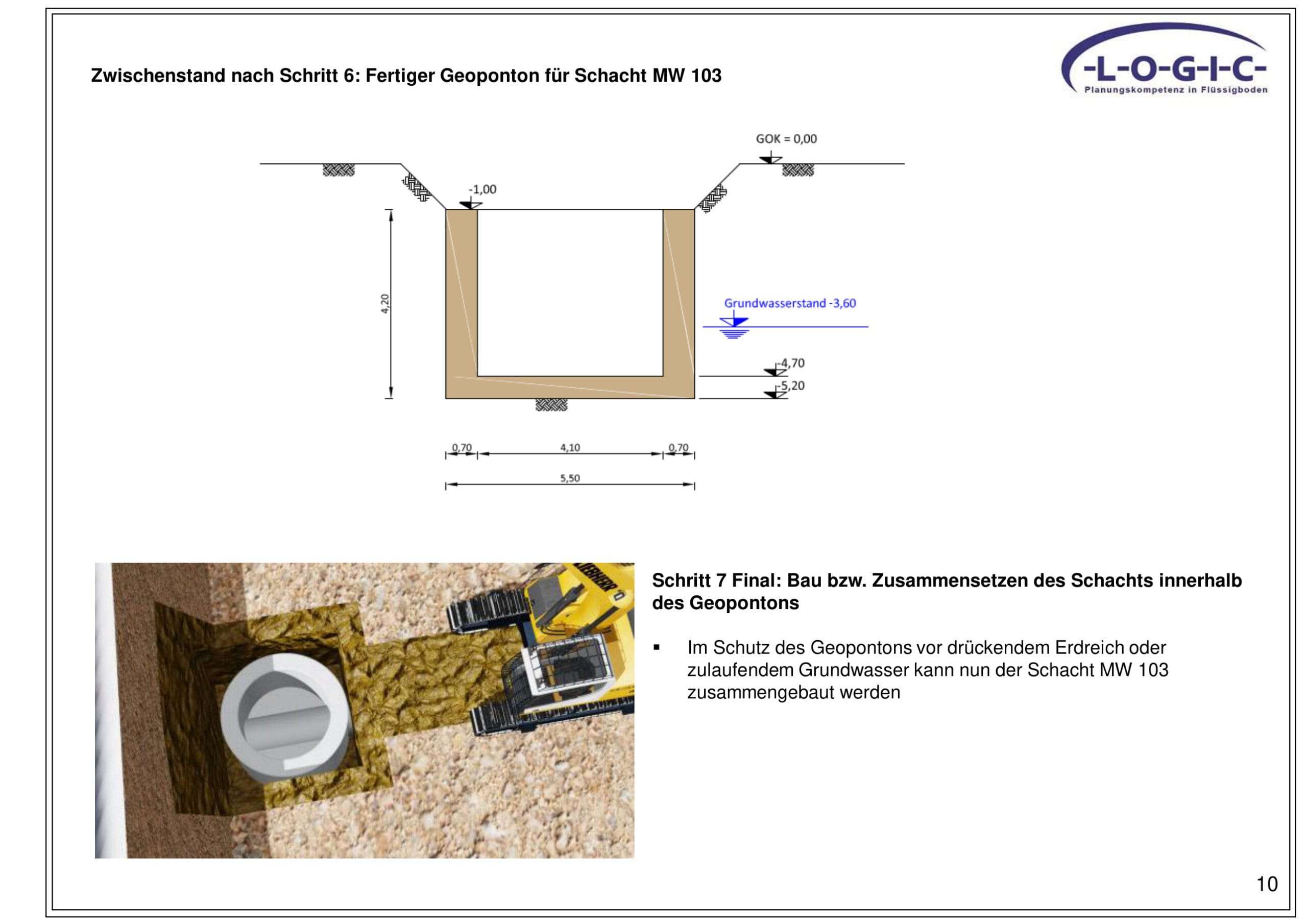

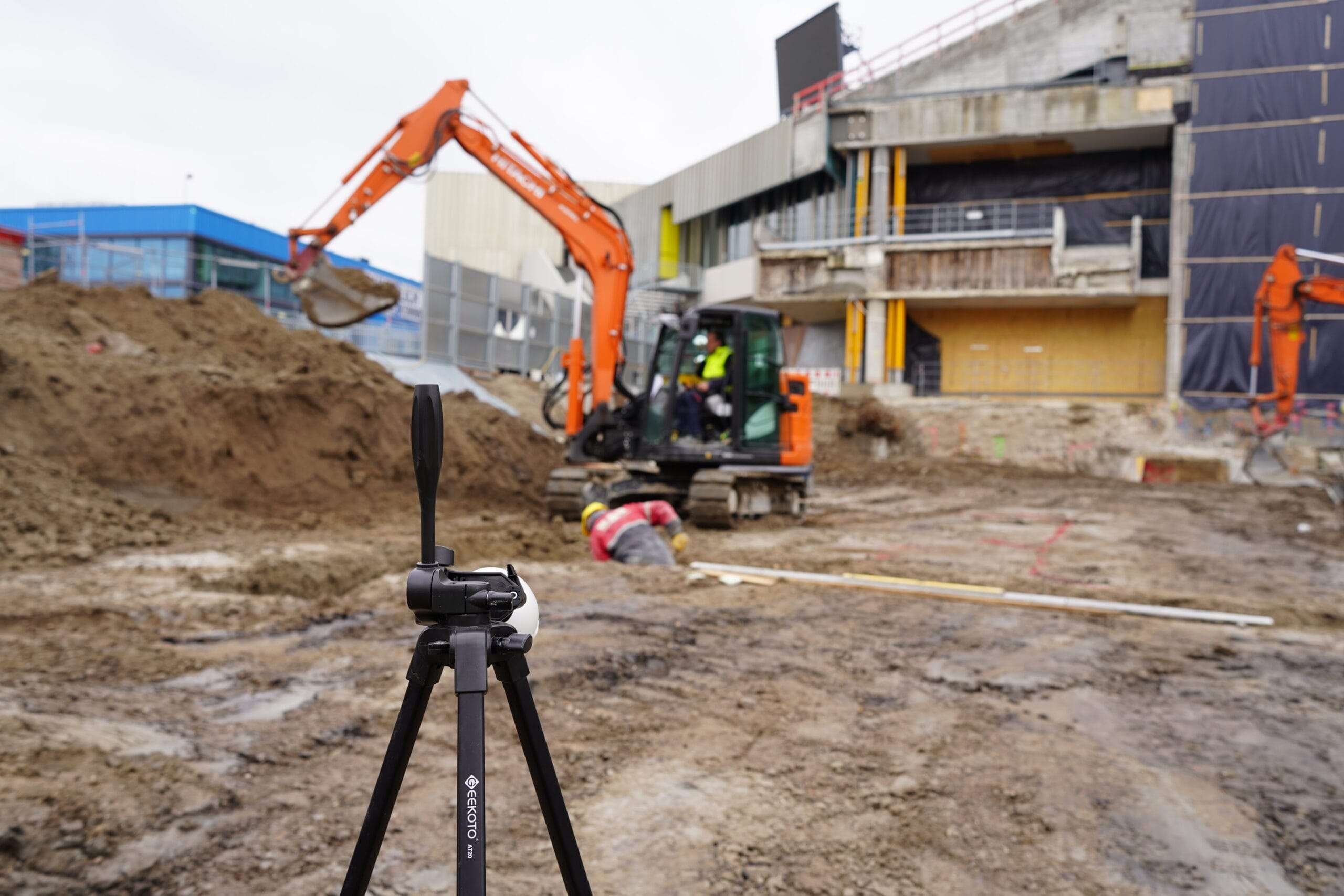

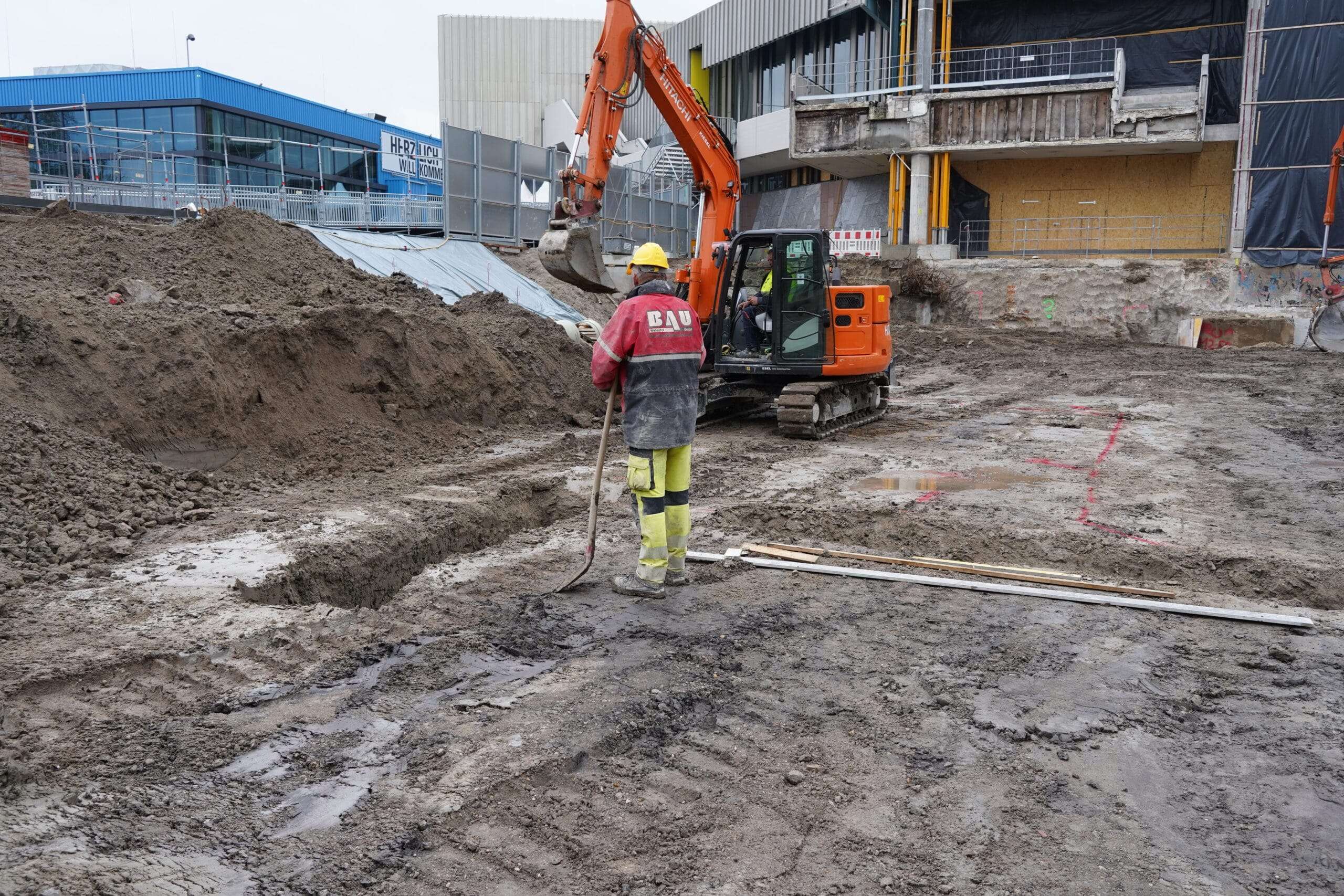

- Trockene Arbeitsräume trotz Grundwasser
- Integration von Verbau, Abdichtung und Rohrbettung
- Wiederverwendung und Immobilisierung des Aushubs

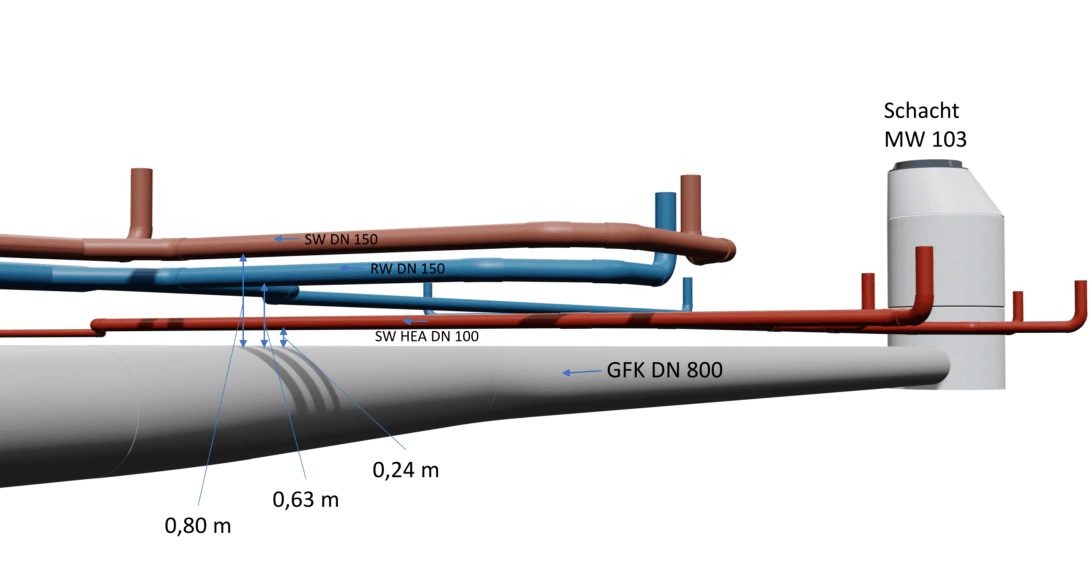

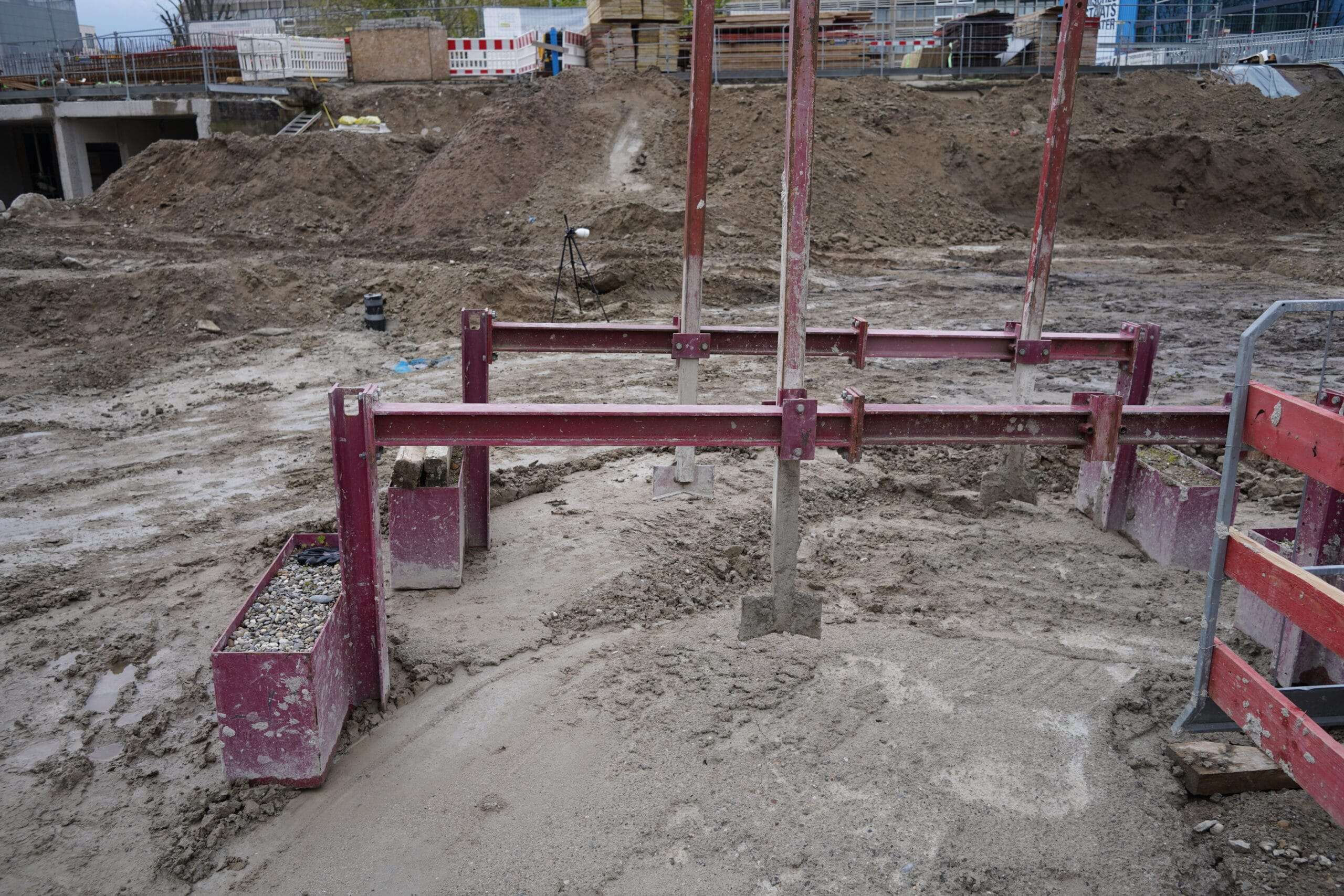

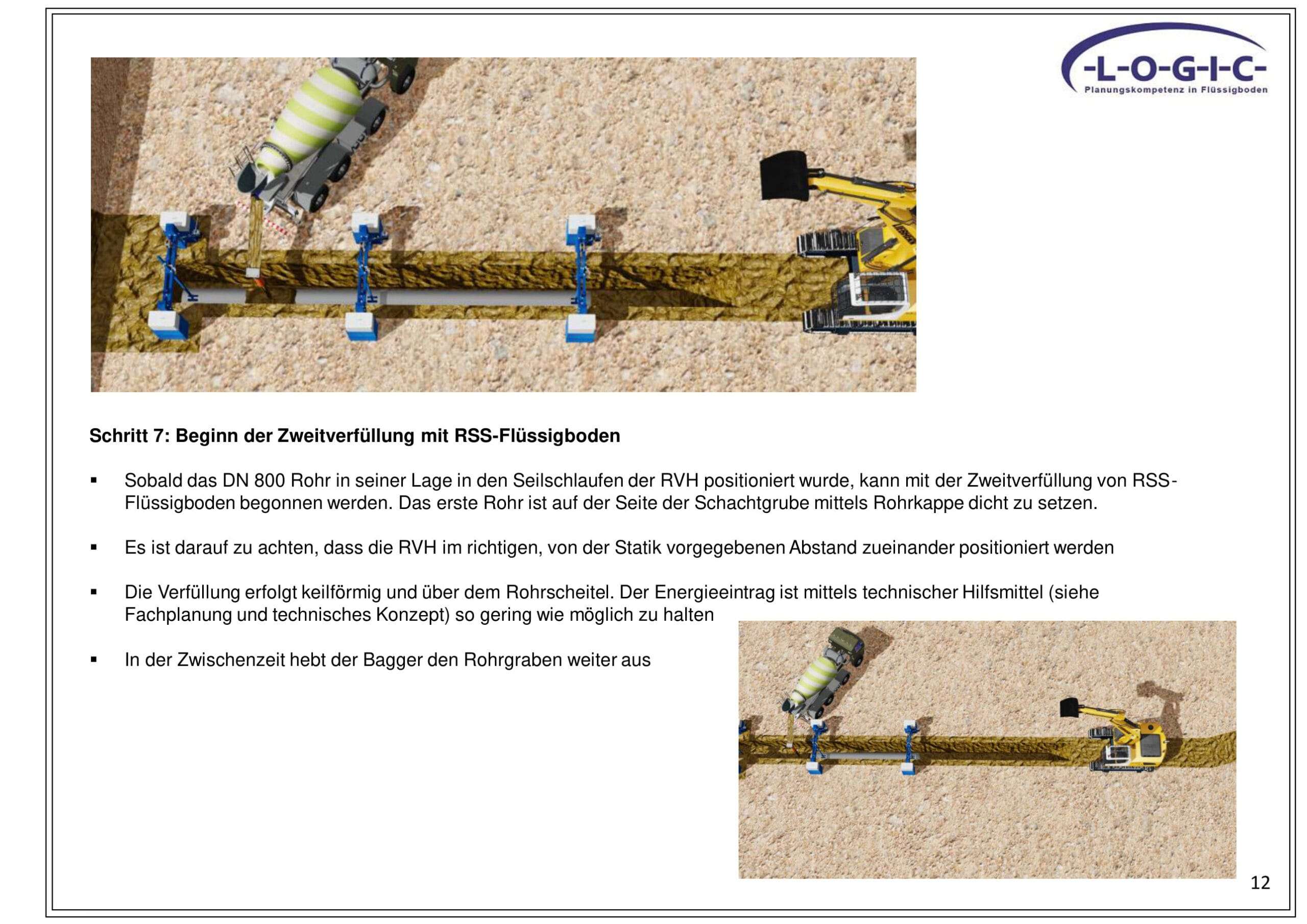

- Rohrverlegung mit integrierter Auftriebssicherung
Fachplanerische Lösung
- Machbarkeitsstudie und vollständige Fachplanung

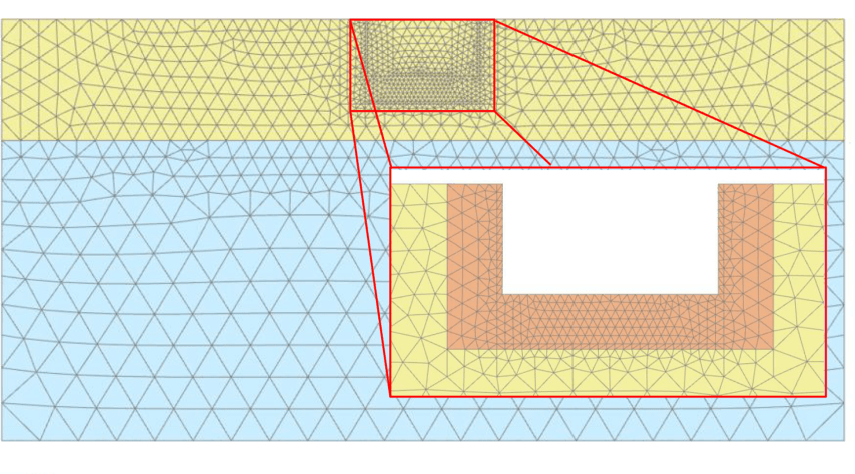

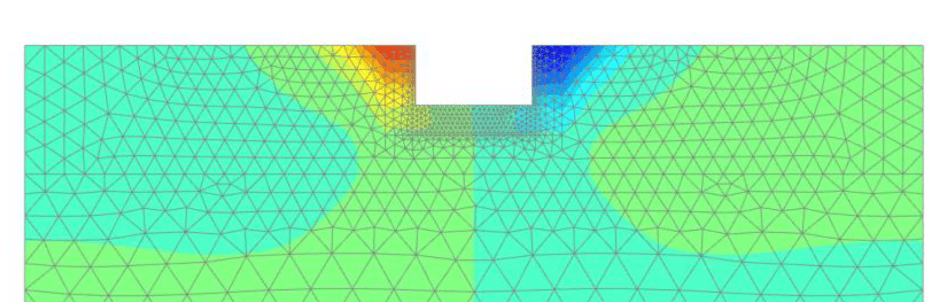

- FEM-gestützte Nachweise für alle Bauwerke mit PLAXIS
- Rohrstatik, Verformungs- und Auftriebsnachweise
- Entwicklung bauteilspezifischer Bau- und Verfüllkonzepte
- Technische, logistische und umweltrechtliche Planung
- Erstellung eines projektspezifischen Qualitätssicherungskonzepts
FiFB-Lösungen
- Entwicklung bauteilspezifischer Flüssigbodenrezepturen
- Einbau unter Wasser im Kontraktorverfahren
- Einstellung wasserdichter und standsicherer Materialeigenschaften
- Immobilisierung schadstoffbelasteter Böden
- Sicherstellung hoher Volumenstabilität und Wiederaushubfähigkeit
- Qualitätssicherung über Prüfkörper und Penetrationsmessungen
Flüssigboden-Anwendung

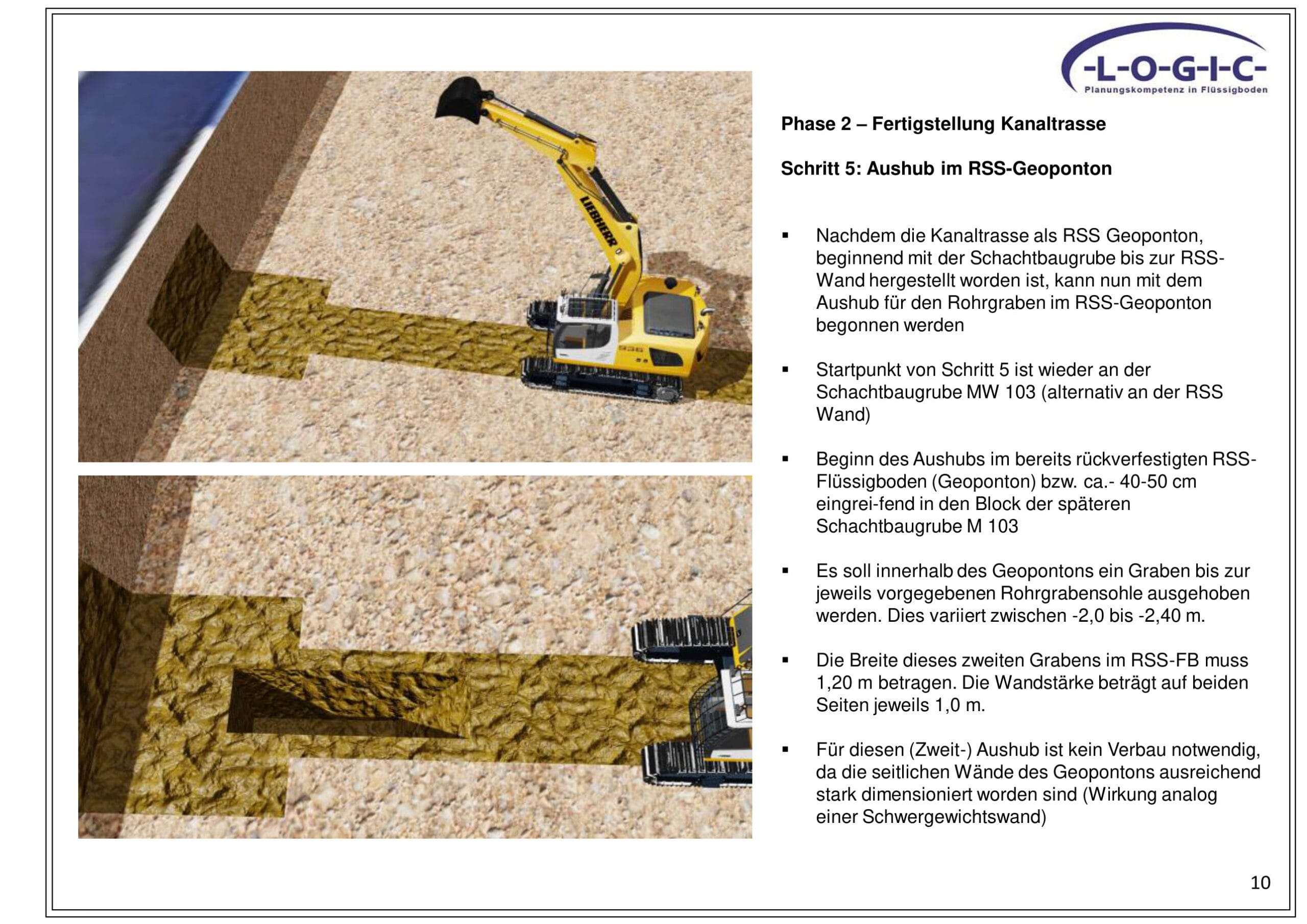

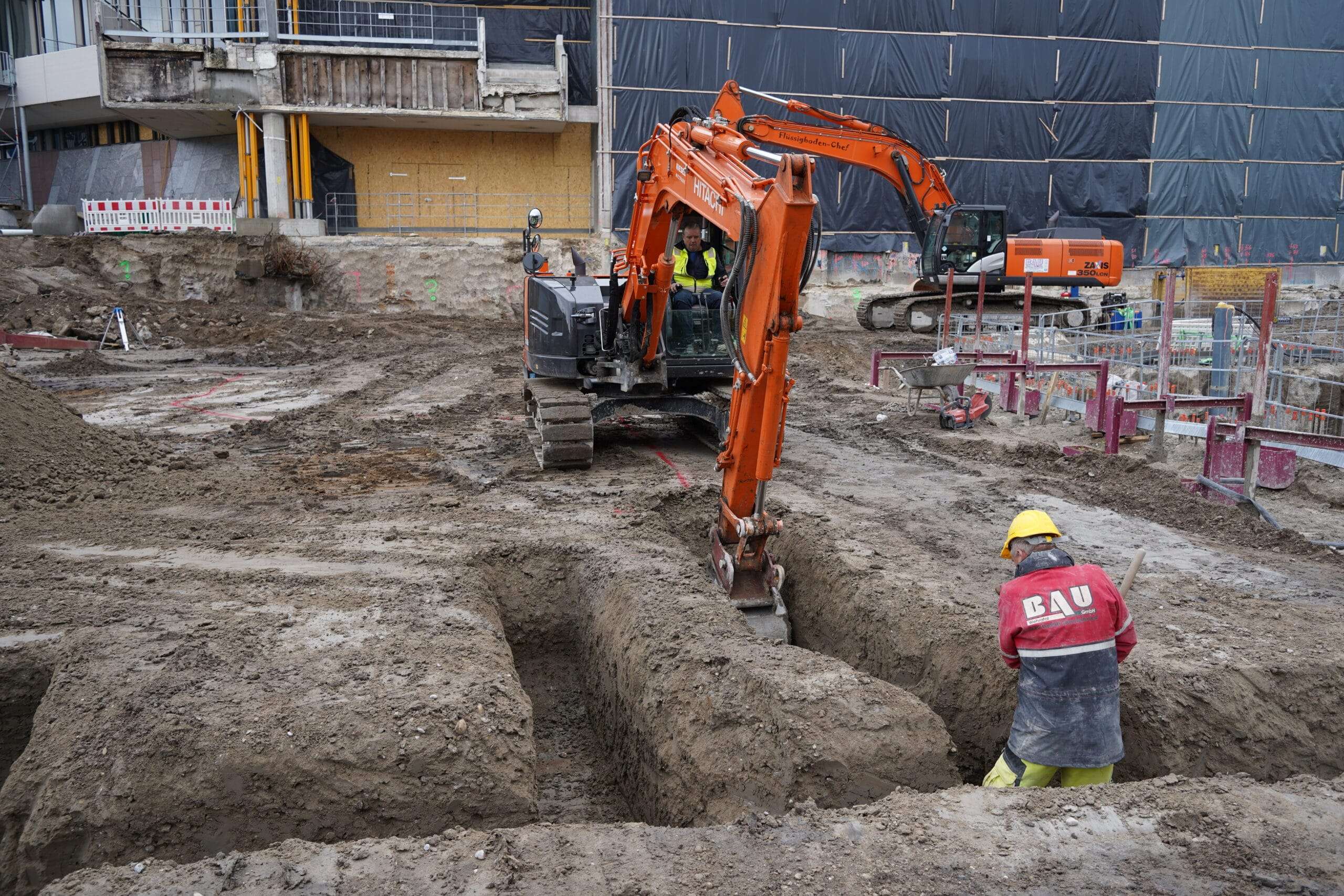

- RSS-Geopontons im Kanalbau

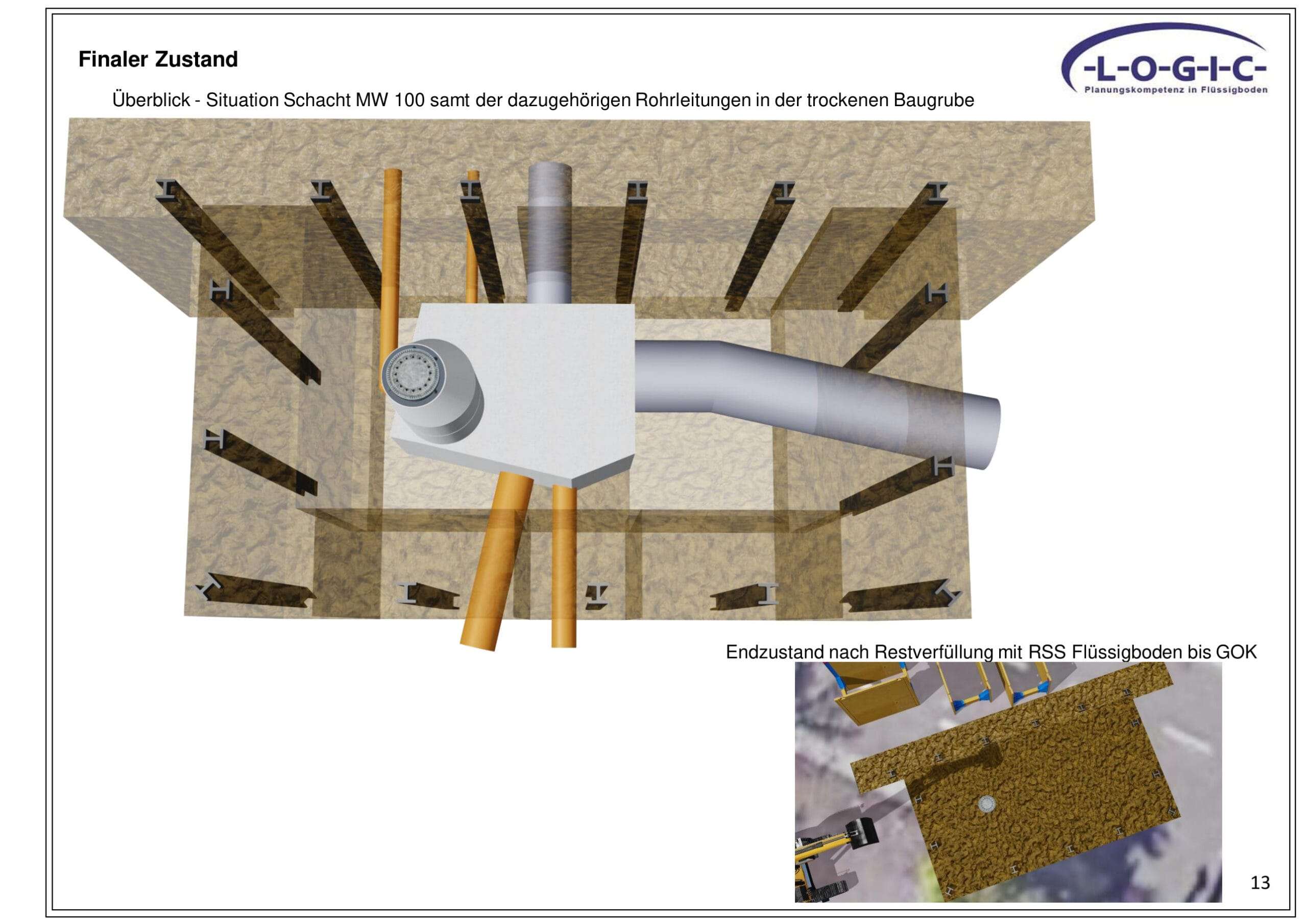

- Wasserdichte Schacht- und Baugruben
- Flüssigboden-Bodenplatten als Ersatz für Unterwasserbeton
- RSS-Wände als Ersatz für Bohrpfahl- und Spundwandbauweisen
- Kanal- und Leitungsbau im Grundwasser
- Nachhaltige Wiederverwendung belasteter Aushubböden
