Offenburg CANVAS+ – Kanal- und Leitungsbau im Grundwasser ohne Wasserhaltung

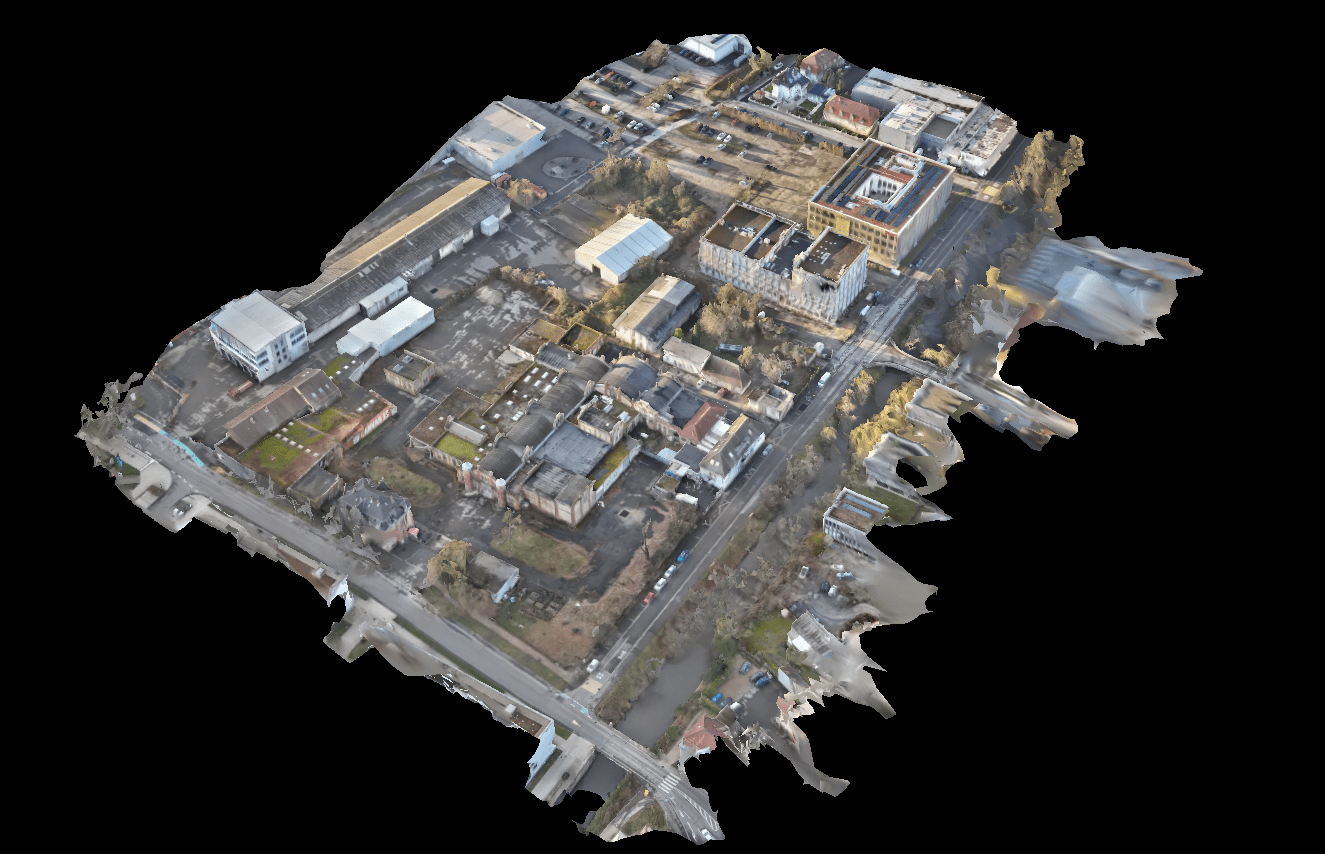

Im Stadtentwicklungsgebiet CANVAS+ in Offenburg wurde die neue Ver- und Entsorgungsinfrastruktur unter anspruchsvollen hydrogeologischen Bedingungen hergestellt. Die Kanal- und Leitungstrassen binden teilweise in das Grundwasser ein und verlaufen durch einen innerstädtischen Altstandort mit schadstoffbelasteten Böden. Mit dem Einsatz von RSS-Geopontons konnte ein wasserdichtes Flüssigbodenbauwerk geschaffen werden, das Verbau, Abdichtung, Rohrbettung und Baugrubensicherung in einem System vereint. Gleichzeitig wurde der belastete Aushub immobilisiert und vor Ort wiederverwendet, wodurch Wasserhaltung, Bodenaustausch und Deponierung weitgehend entfallen konnten.
Herausforderungen
- Kanal- und Leitungsbau im Grundwasser
- Hohe Grundwasserstände entlang der Trassen
- Schadstoffbelastete Böden auf einem innerstädtischen Altstandort
- Beengte Verhältnisse mit Bestandsbebauung und Leitungsquerungen
- Vermeidung von Setzungen durch Grundwasserabsenkung

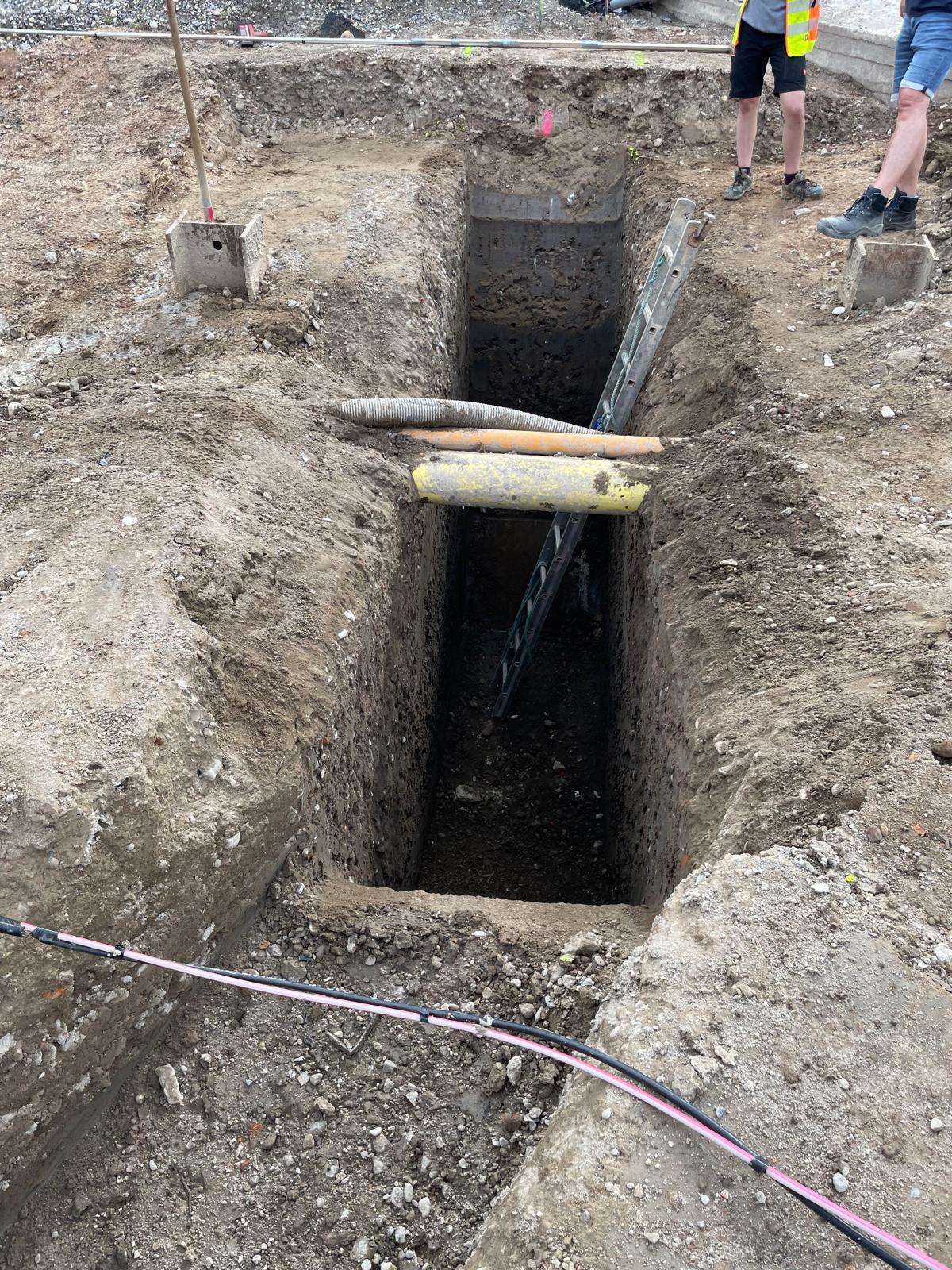

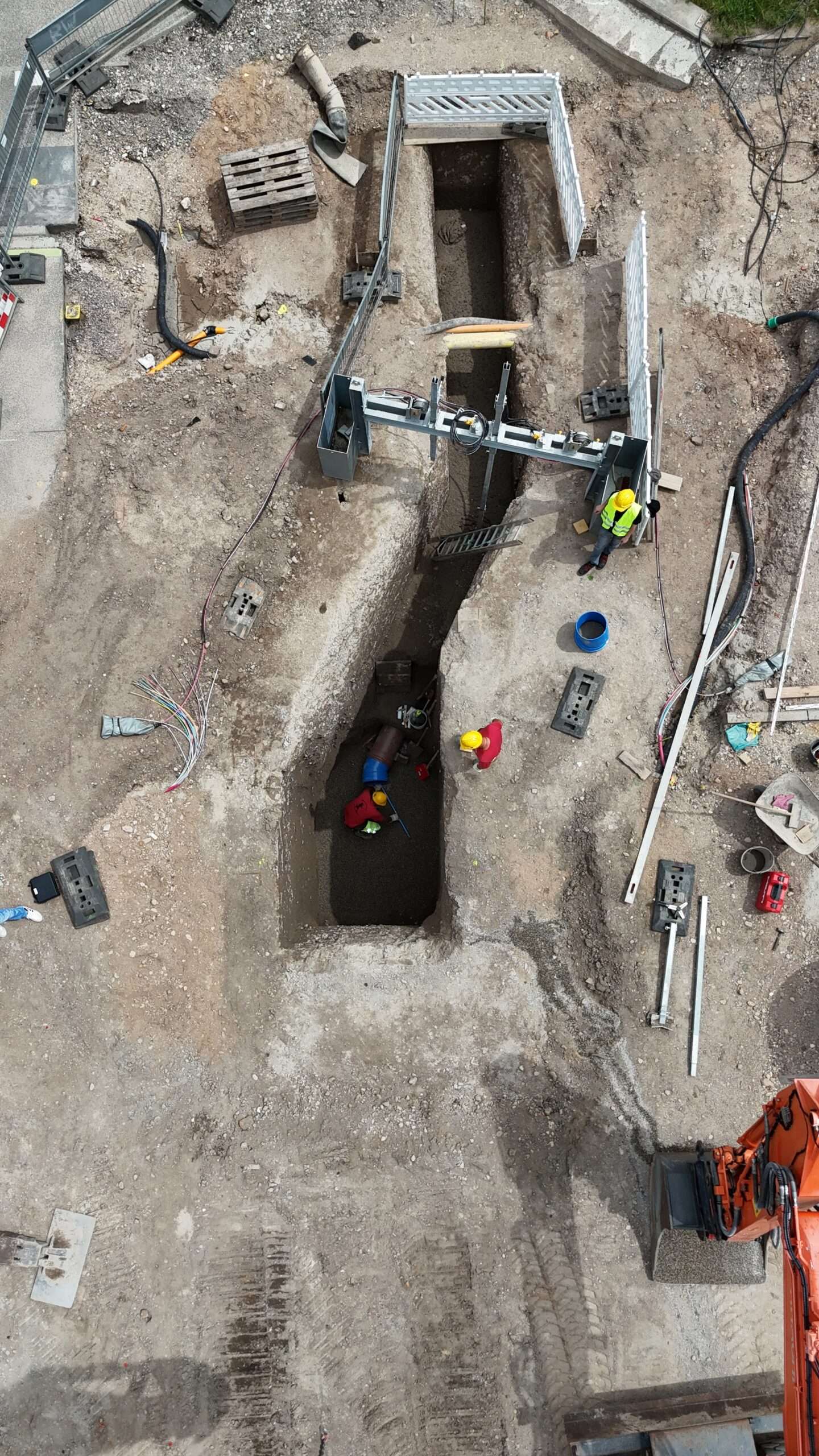

- Sichere Einbindung bestehender Infrastruktur
Die Lösung

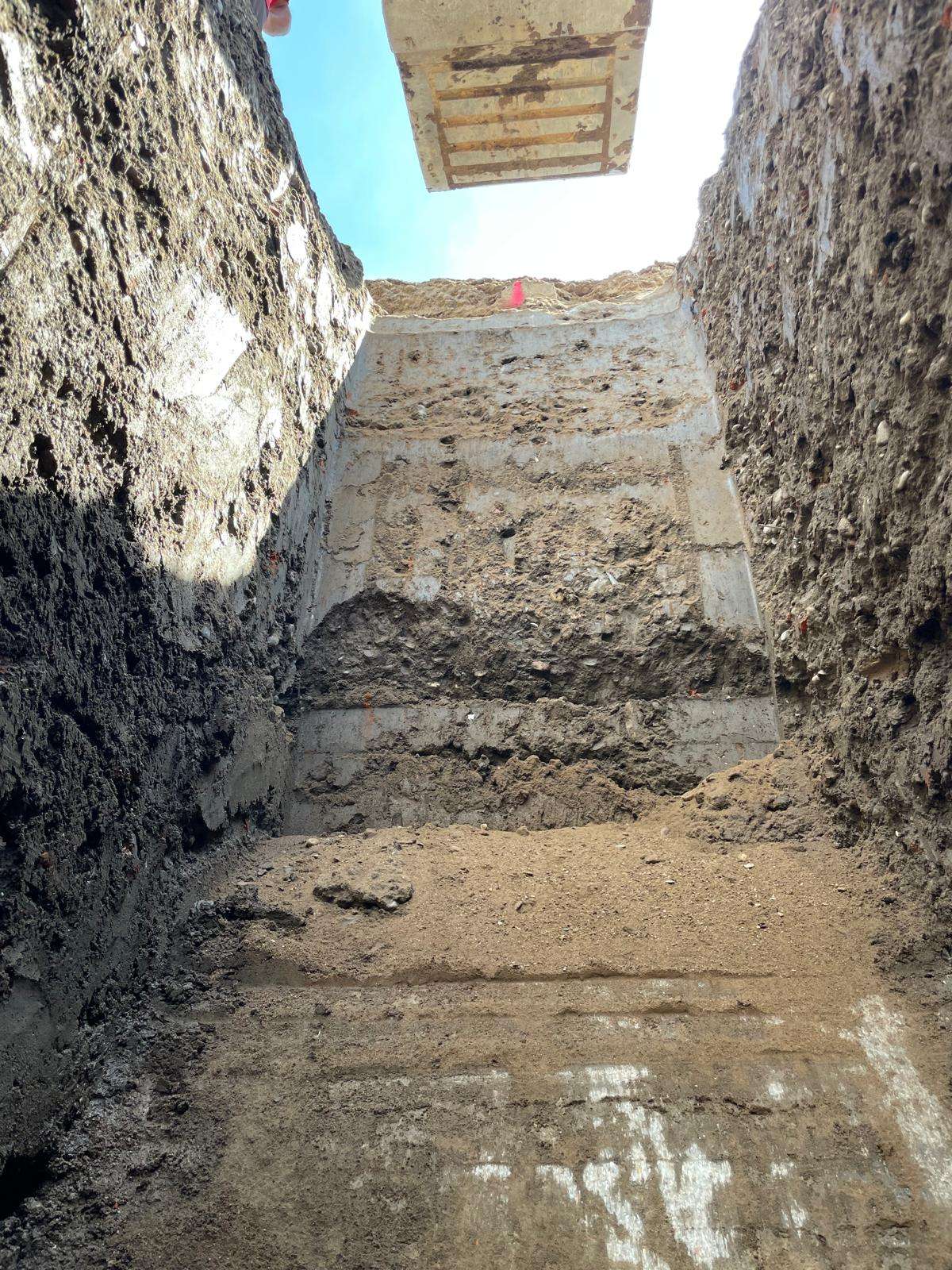

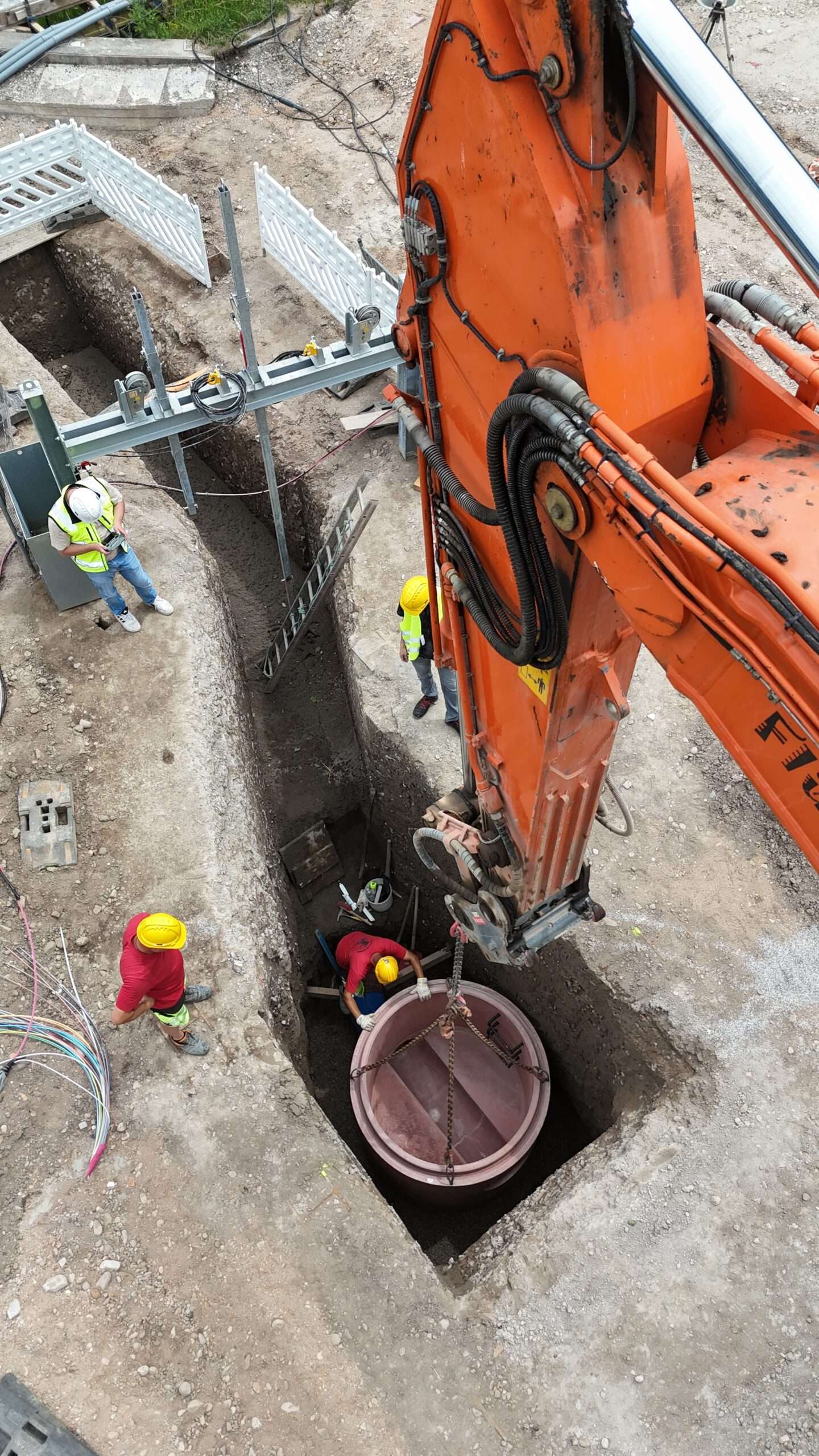

- Einsatz wasserdichter RSS-Geopontons
- Herstellung trockener Arbeitsräume ohne flächige Wasserhaltung
- Einbau des Flüssigbodens im Kontraktorverfahren unter Wasser

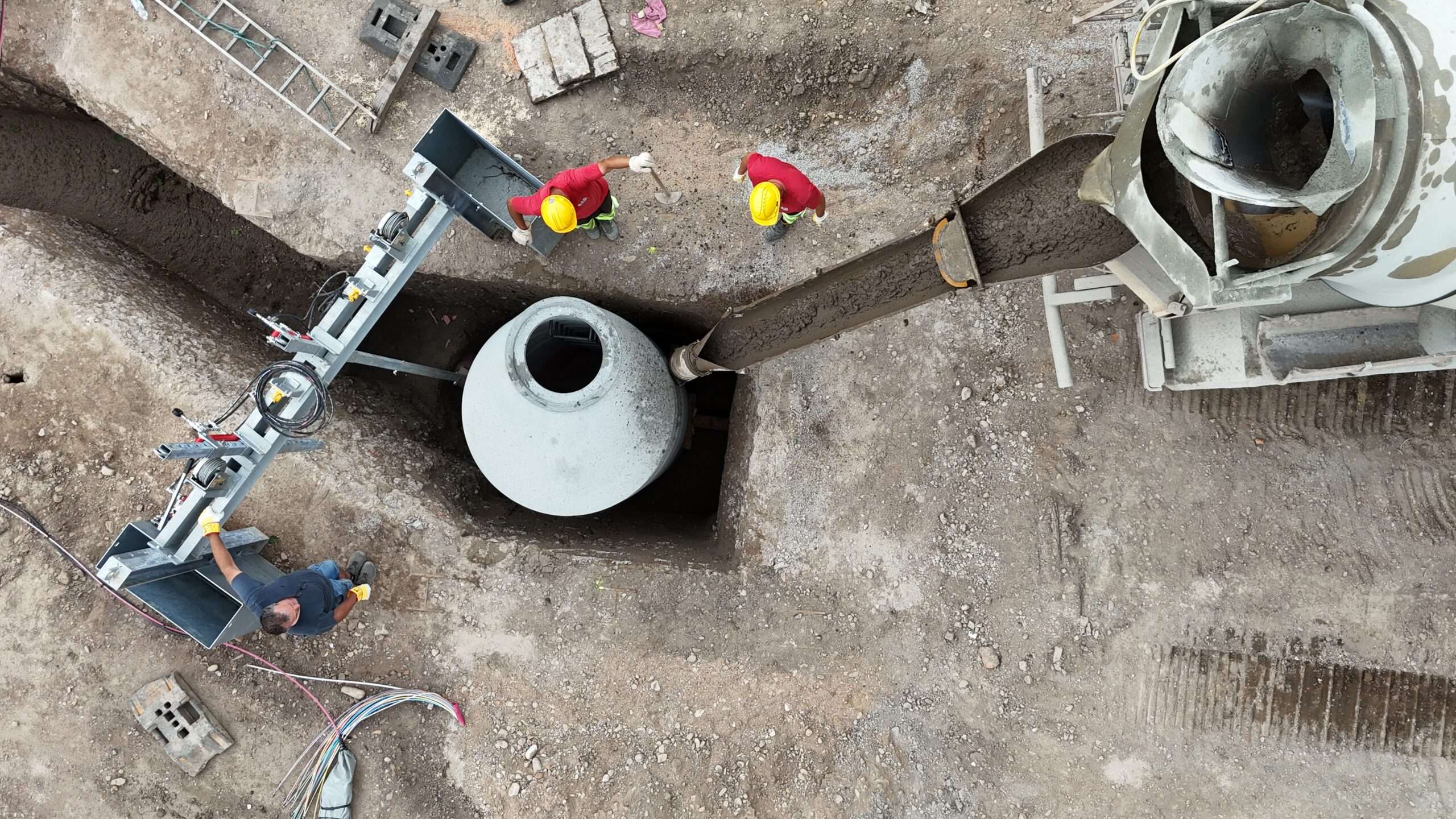

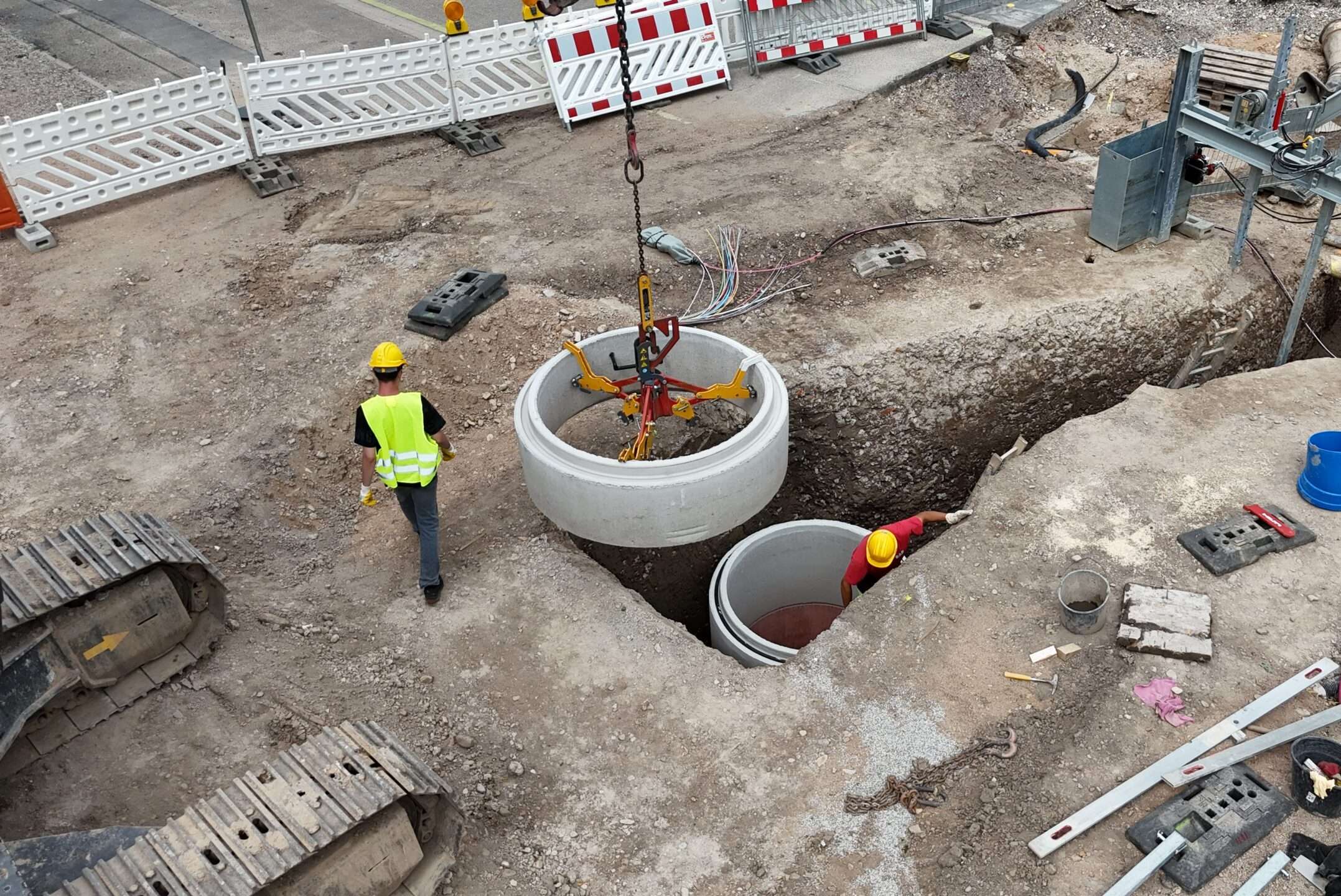

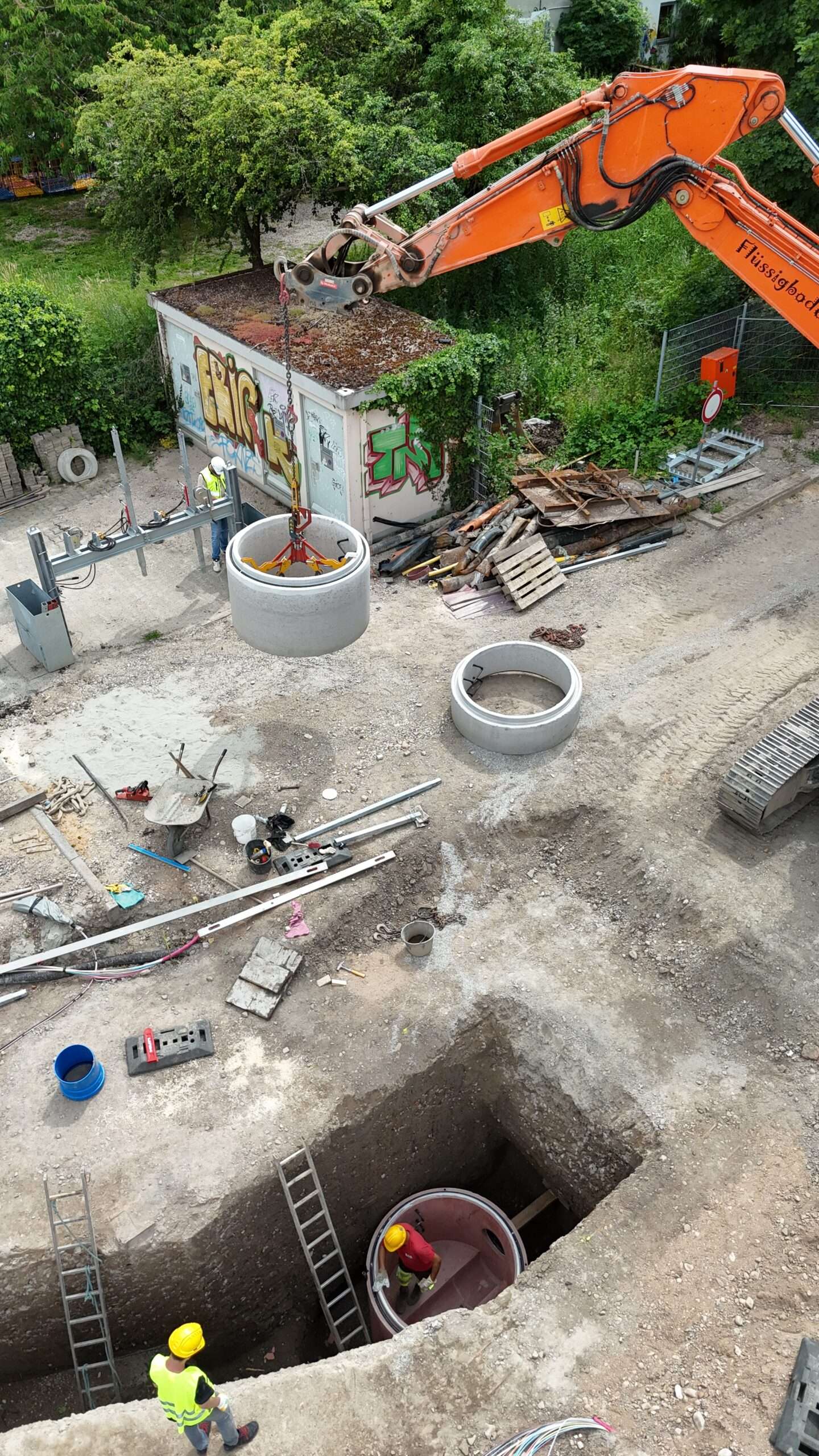

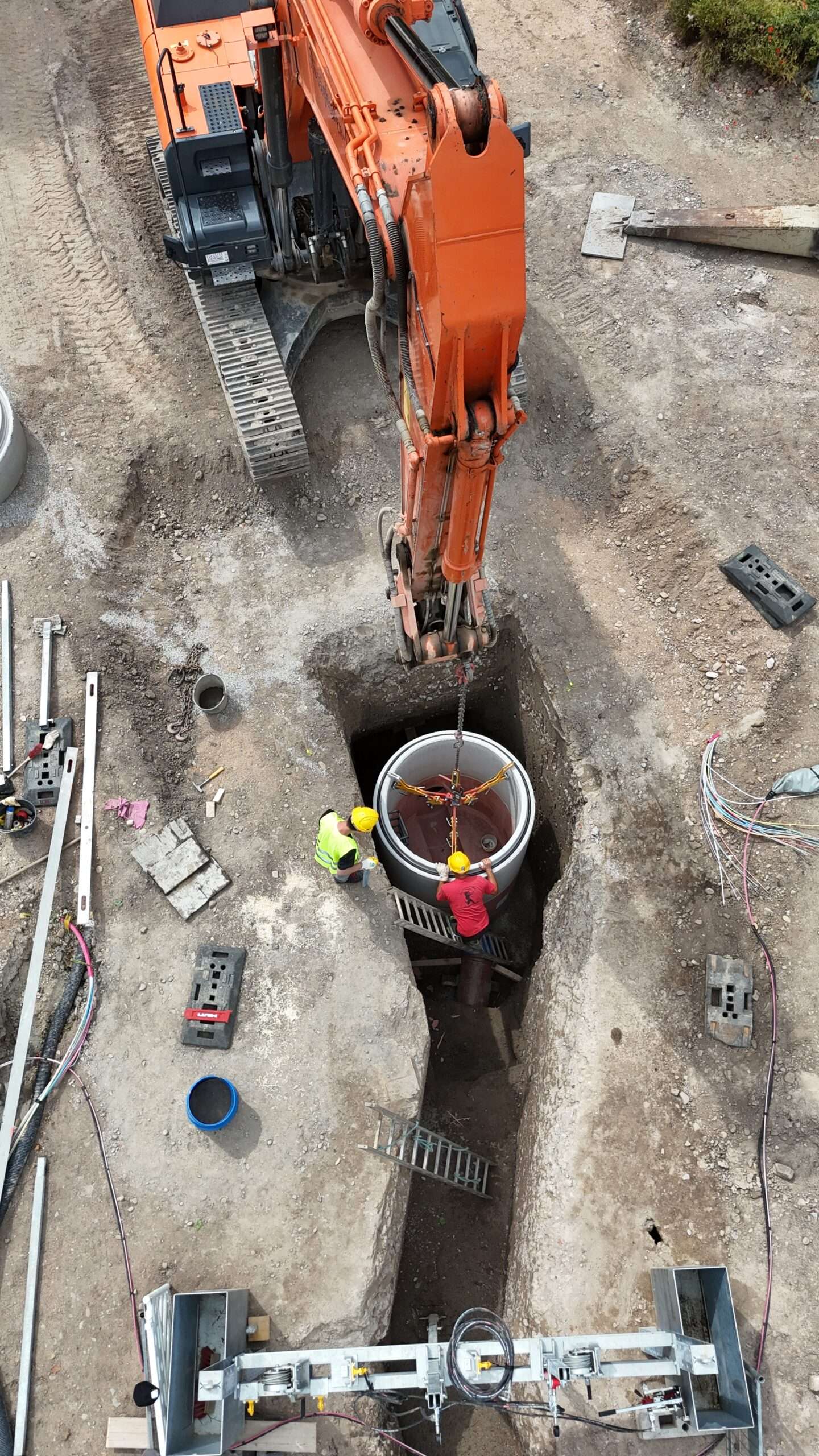

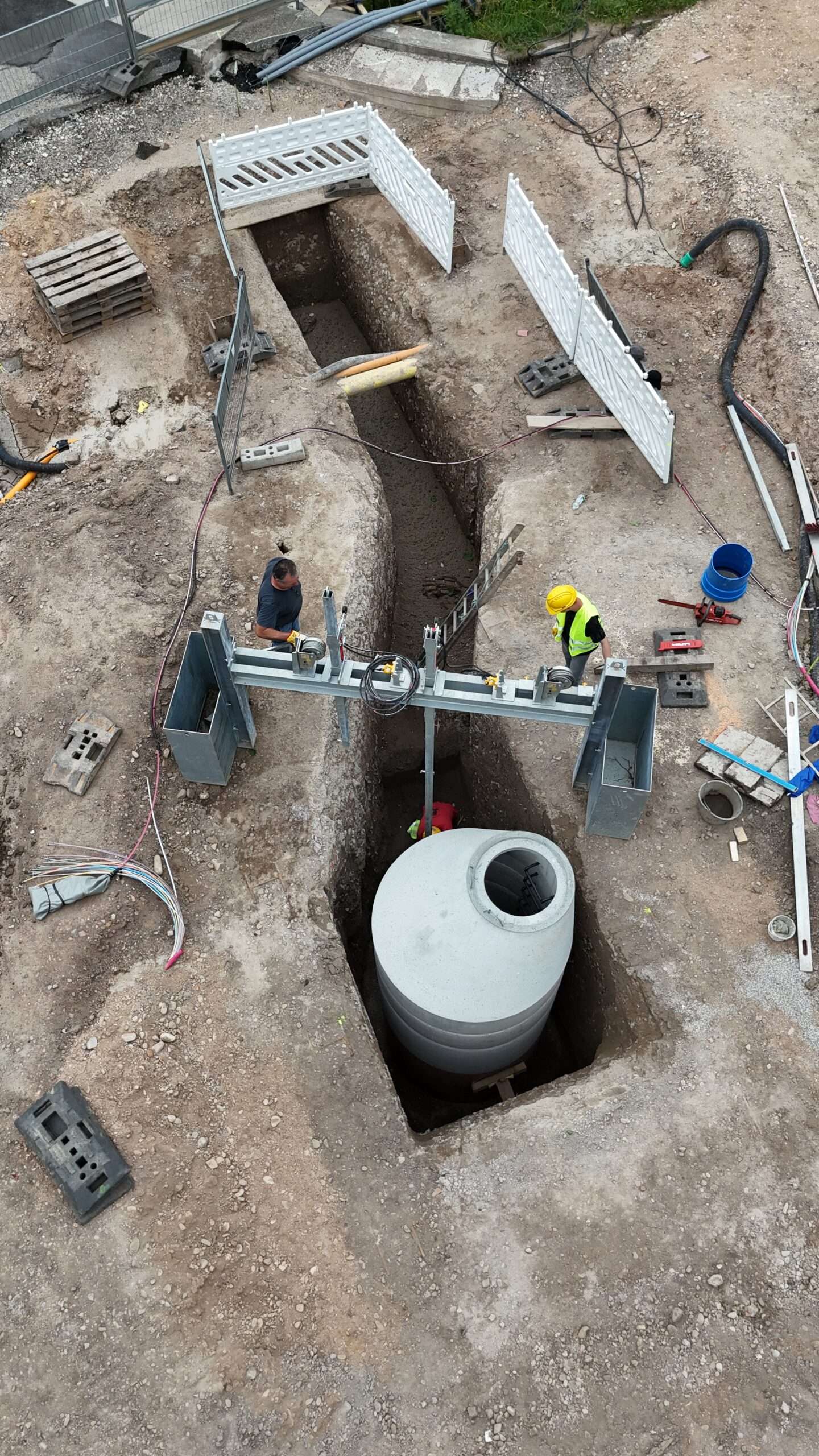

- Verlegung der Leitungen innerhalb des Geopontons
- Integrierte Rohrbettung und Baugrubensicherung

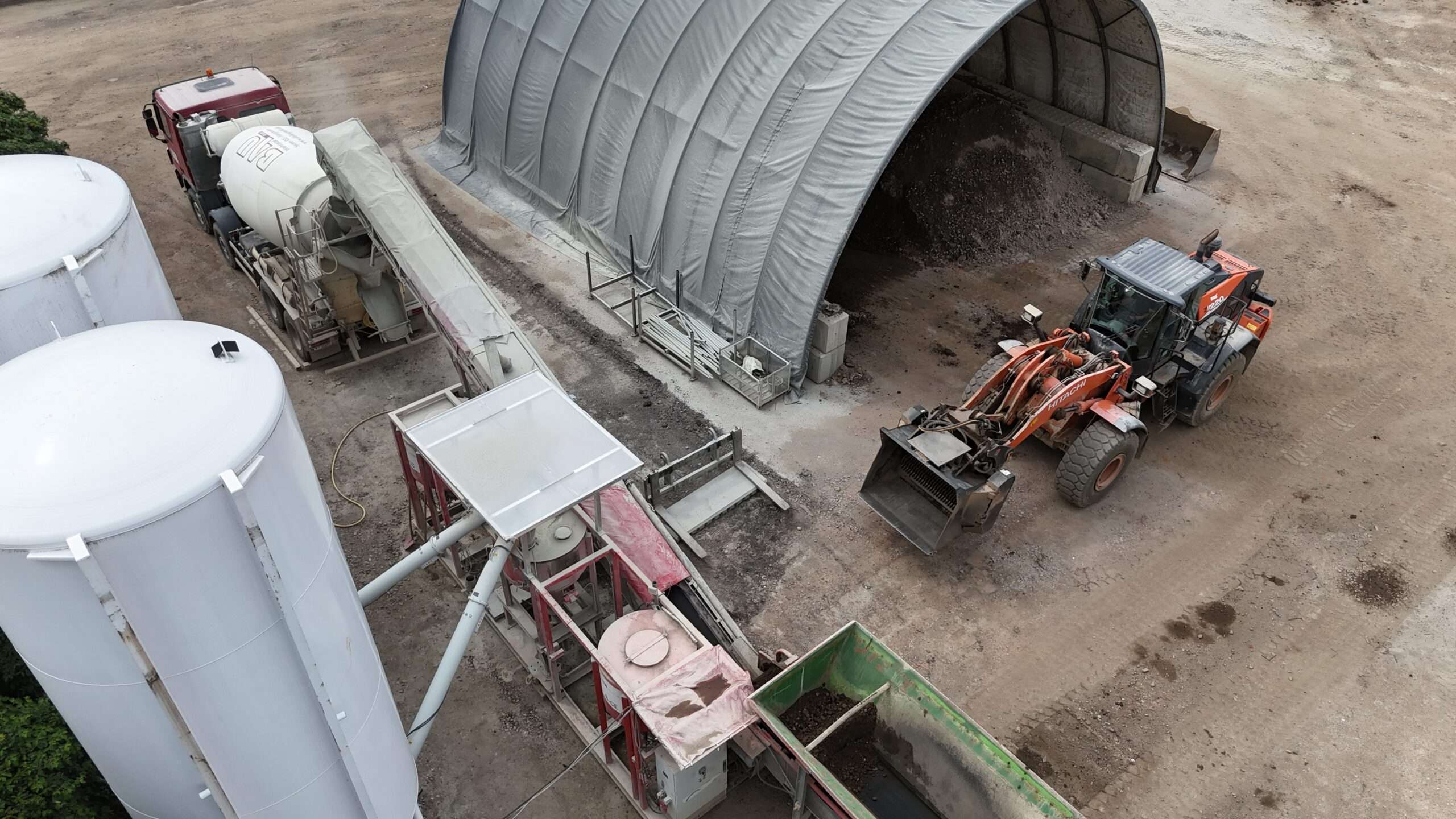

- Wiederverwendung und Immobilisierung des belasteten Aushubs
Fachplanerische Lösung
- Auswertung von Baugrund-, Altlasten- und Wasserhaltungsgutachten

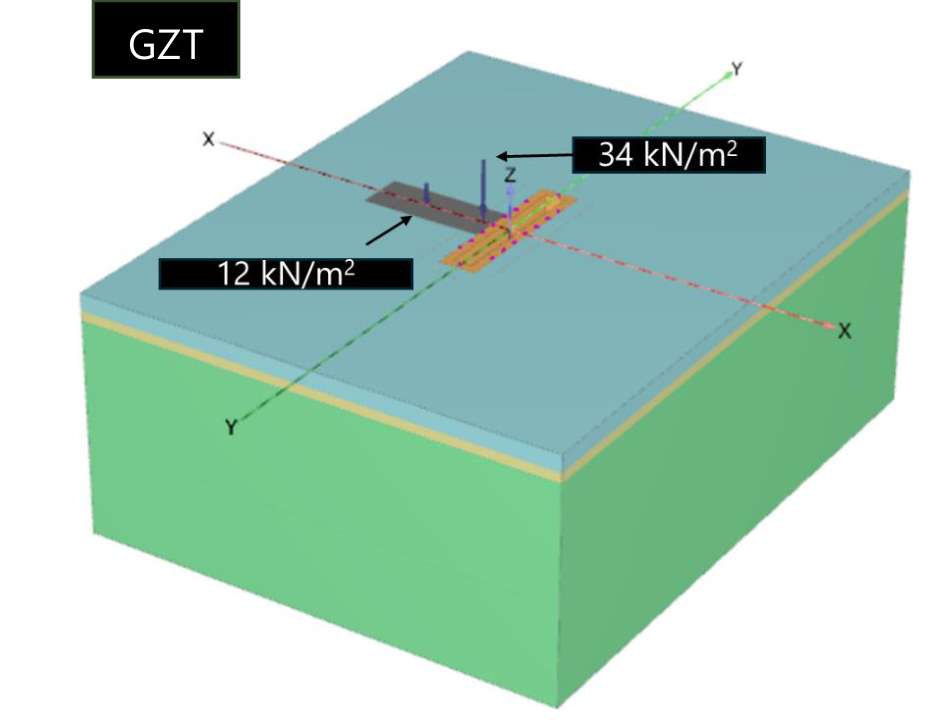

- FEM-basierte 3D-Nachweise der Tragfähigkeit und Gebrauchstauglichkeit

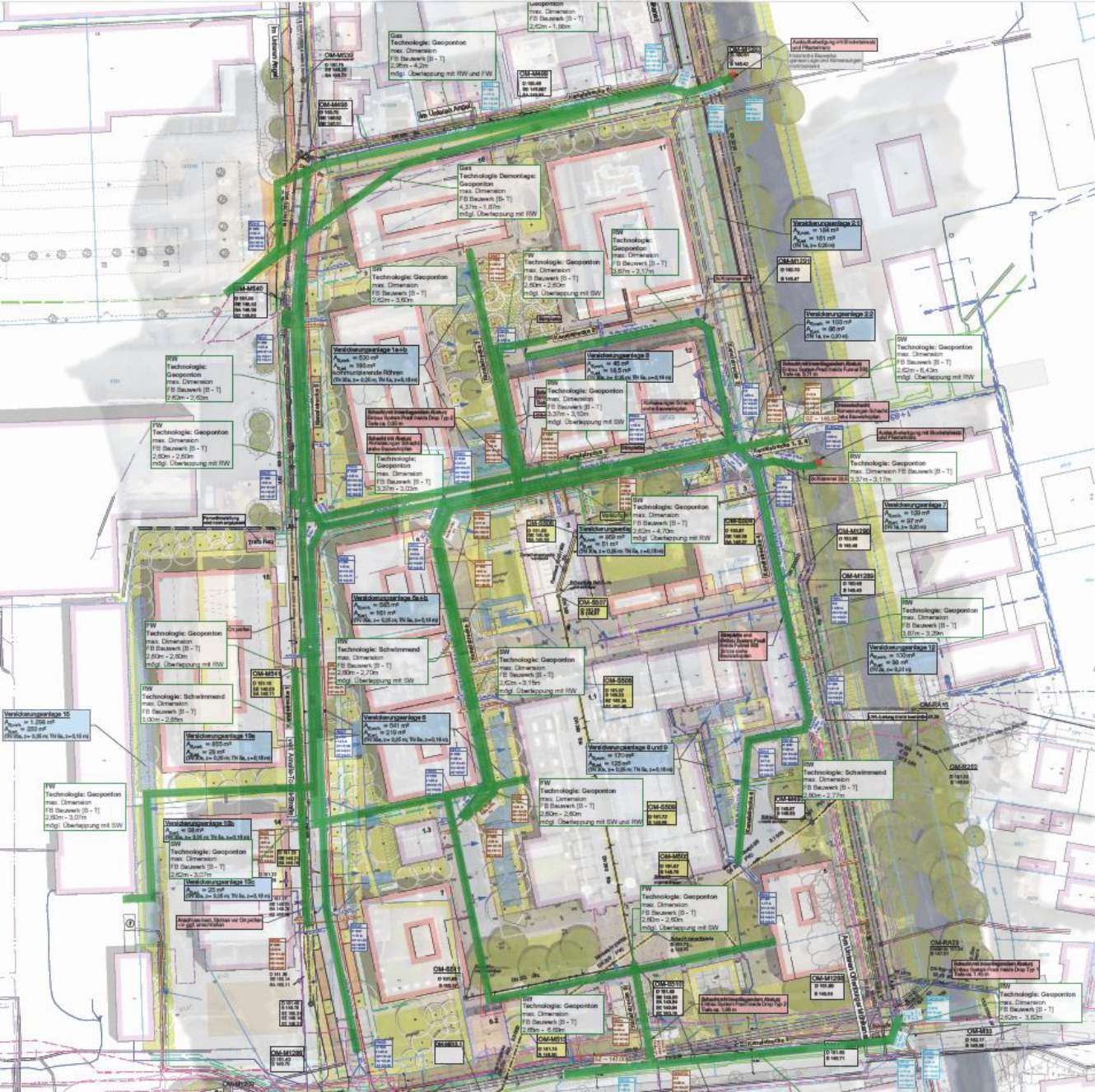

- Entwicklung verschiedener Verlege- und Geopontontechnologien
- Ableitung statischer Zielparameter für die Rezepturentwicklung
- Erstellung technischer, logistischer und umweltrechtlicher Konzepte
- Entwicklung eines projektspezifischen Qualitätssicherungsplans
FiFB-Lösungen
- Entwicklung projektspezifischer Geoponton-Rezepturen
- Einstellung wasserdichter und standsicherer Materialeigenschaften
- Immobilisierung der vorhandenen Schadstoffbelastungen
- Sicherstellung schwindungsfreier und bodenähnlicher Eigenschaften
- Qualitätssicherung durch Prüfkörper und Freigabekonzepte
- Anpassung der Rezepturen an unterschiedliche Leitungsanforderungen
Flüssigboden-Anwendung

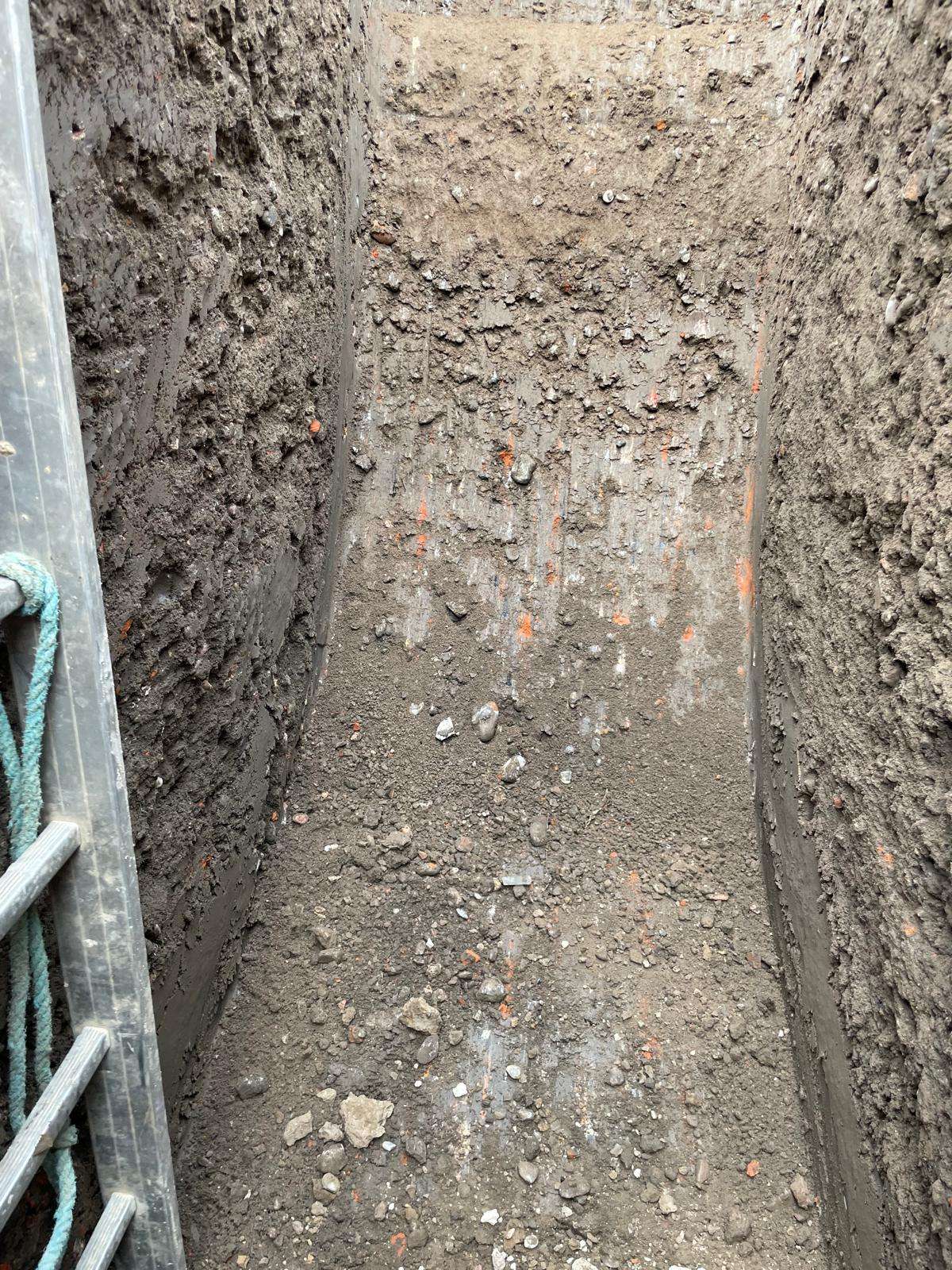

- Wasserdichte Baugruben im Grundwasser
- RSS-Geopontons für Kanal- und Leitungsbau
- Verlegung von Abwasser-, Gas- und Fernwärmeleitungen
- Wiederverwendung belasteter Aushubböden
- Innerstädtische Infrastrukturprojekte auf Altstandorten
- Rohrbettung und Verbau in einem integrierten Bauwerk
