Kehl Hanfplatz – Ver- und Entsorgungs-leitungen
Wohngebiet im Grundwasser erschlossen – wasserdicht, auftriebssicher und ohne dauerhafte Wasserhaltung durch den Einsatz von RSS-Geopontons.
Flüssigboden Engineering
Kehl Hanfplatz – sichere Leitungsverlegung im Grundwasser ohne Grundwasserabsenkung

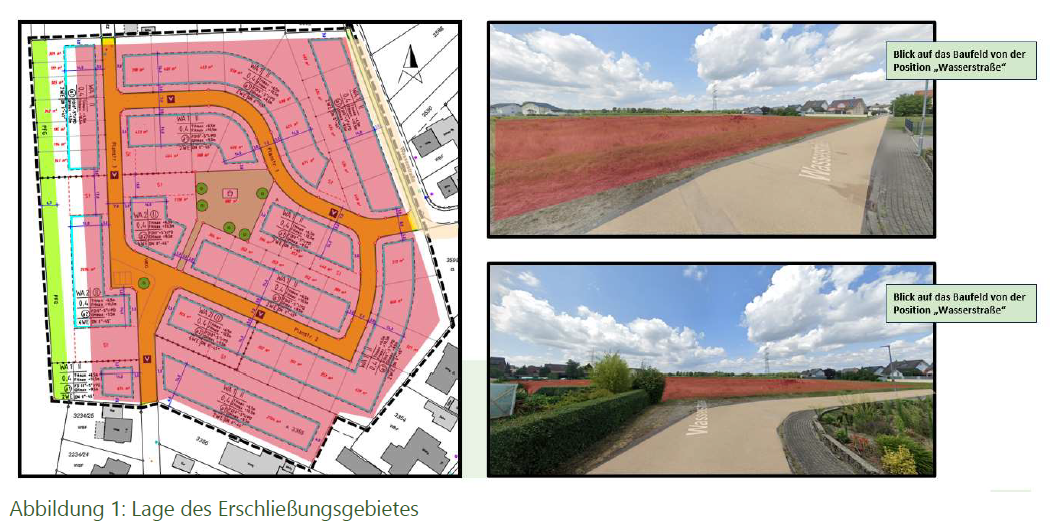

Im Neubaugebiet Hanfplatz in Kehl-Kittersburg mussten Trinkwasser-, Schmutzwasser- und Regenwasserleitungen unter schwierigen hydrogeologischen Bedingungen verlegt werden. Die geplanten Leitungen lagen teilweise im Grundwasser und sollten ohne dauerhafte Wasserhaltung sowie ohne großflächige Grundwasserabsenkung hergestellt werden.
Mit dem Einsatz von RSS-Geopontons konnte ein wasserdichtes Flüssigbodenbauwerk geschaffen werden, das trockene Arbeitsräume für Leitungen und Schächte ermöglicht. Die Lösung integriert Verbau, Abdichtung, Bettung und Auftriebssicherung in einem System und erlaubt eine sichere Erschließung des Wohngebiets trotz hoher Grundwasserstände.
Herausforderungen
- Hohe Grundwasserstände bis nahe Geländeoberkante
- Leitungsverlegung teilweise unterhalb des mittleren Höchstgrundwasserstands
- Verlegung von Trinkwasser-, Schmutz- und Regenwasserleitungen im Grundwasser
- Große Leitungs- und Schachtbauwerke mit unterschiedlichen Nennweiten
- Vermeidung einer dauerhaften Wasserhaltung
- Sicherstellung der Auftriebssicherheit von Rohren und Schächten
Die Lösung
- Einsatz wasserdichter RSS-Geopontons
- Herstellung trockener Arbeitsräume im Grundwasser
- Verlegung der Leitungen ohne Grundwasserabsenkung

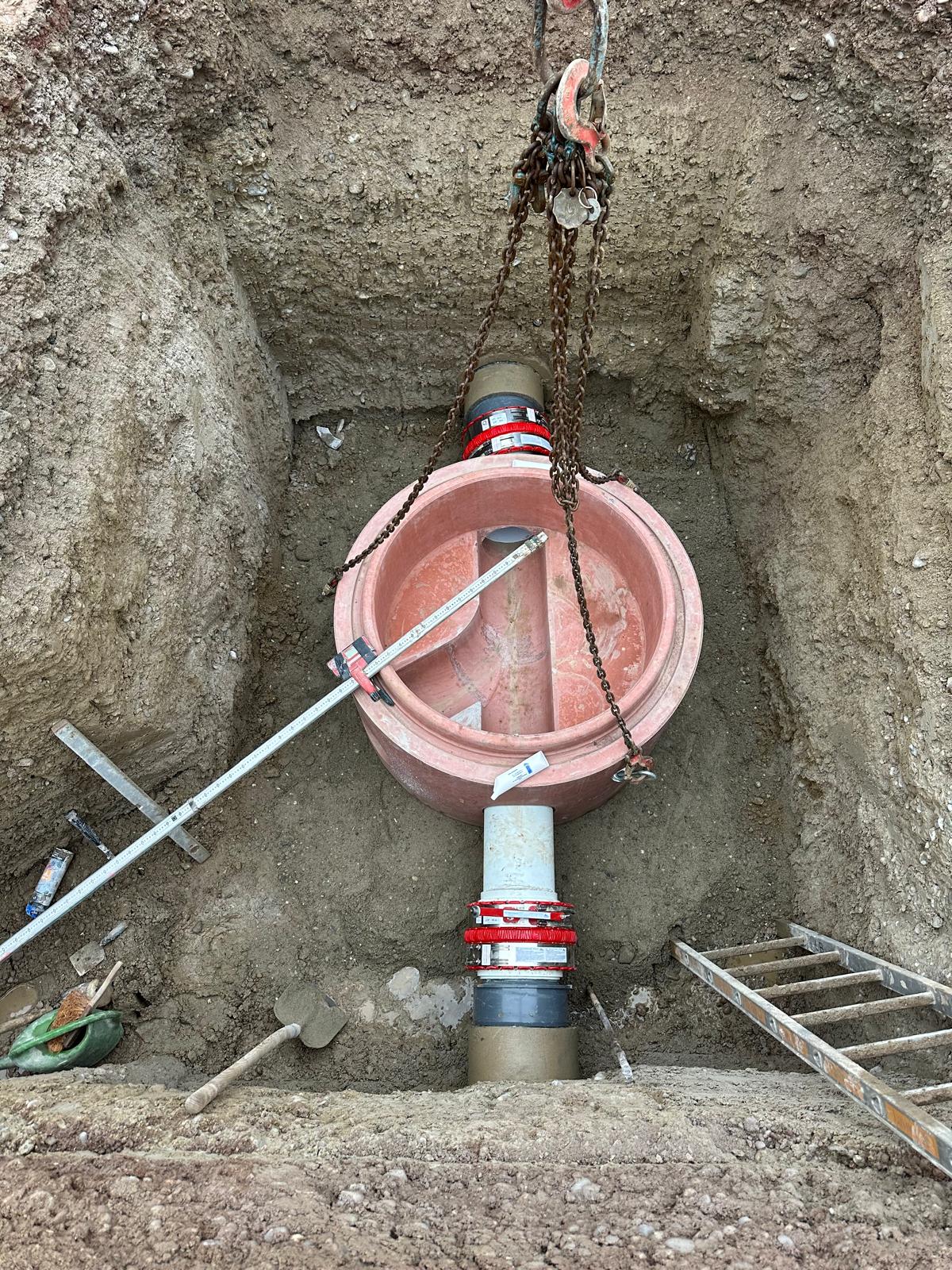

- Aufhängung der Rohre an Rohrverlegehilfen
- Integrierte Auftriebssicherung während der Bauphase

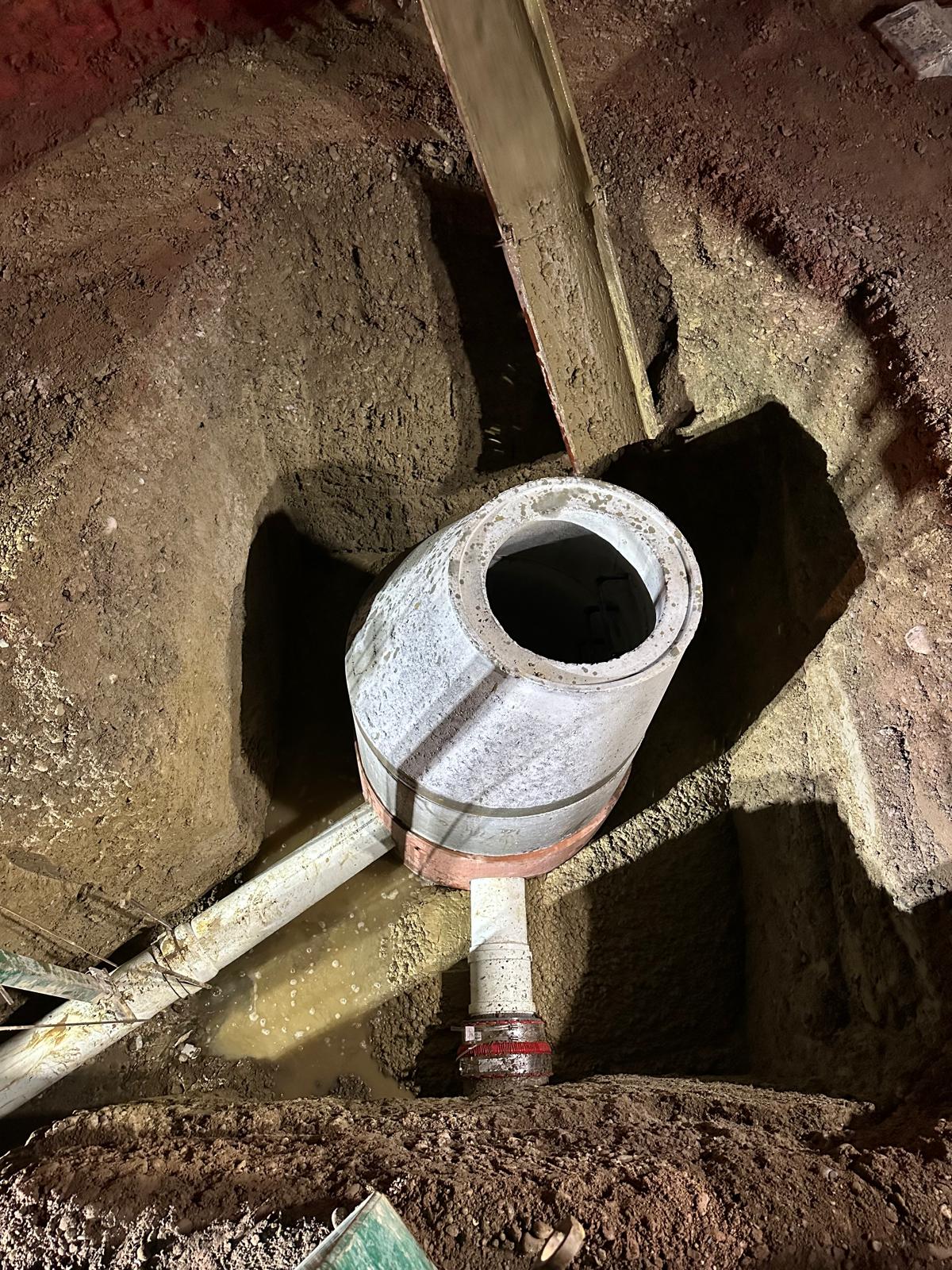

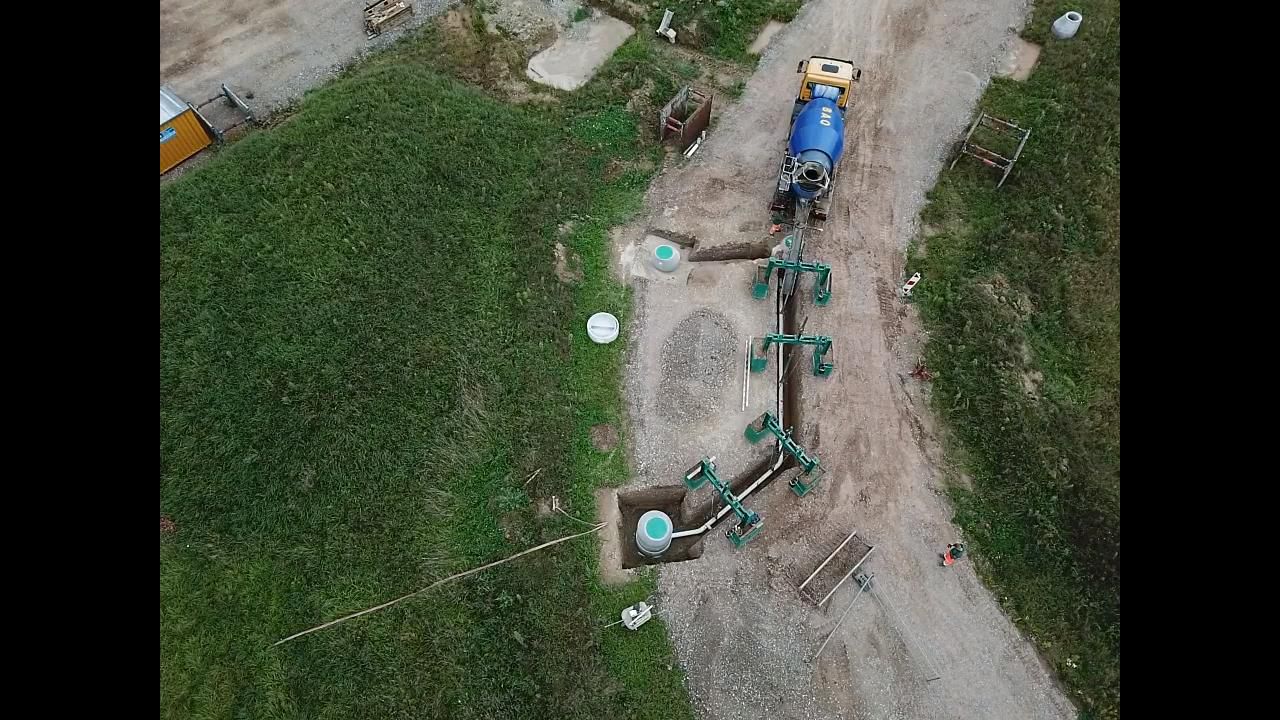

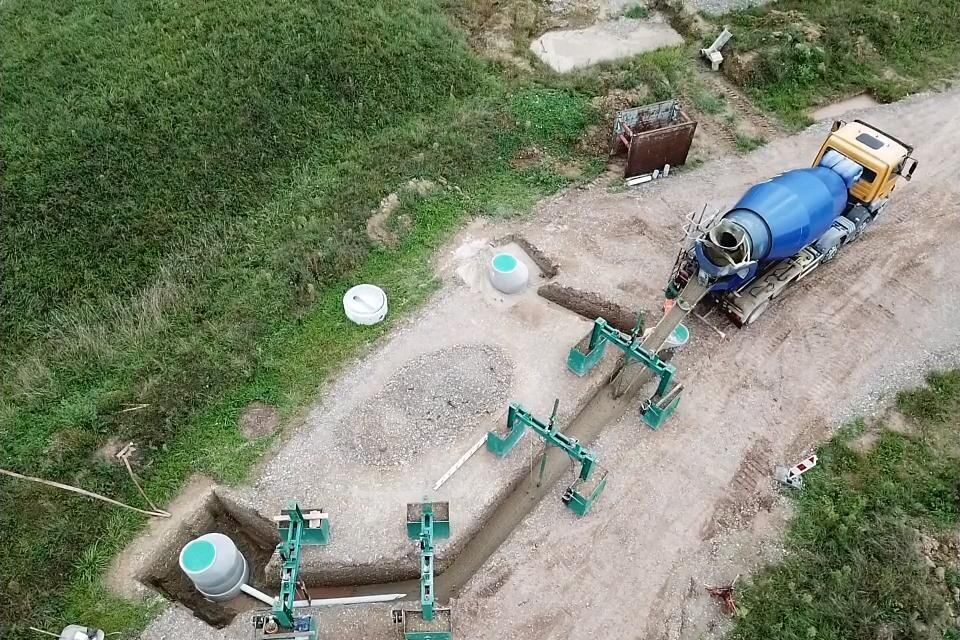

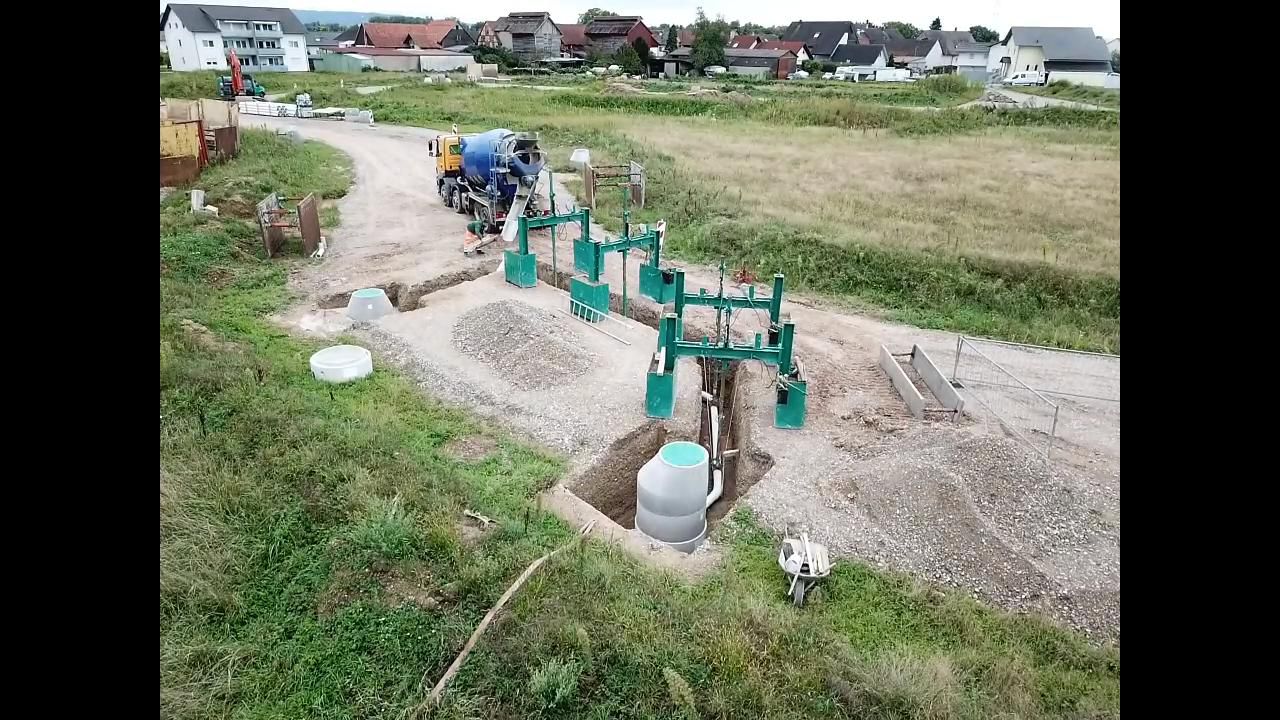

- Abschließende Verfüllung mit RSS-Flüssigboden
Fachplanerische Lösung

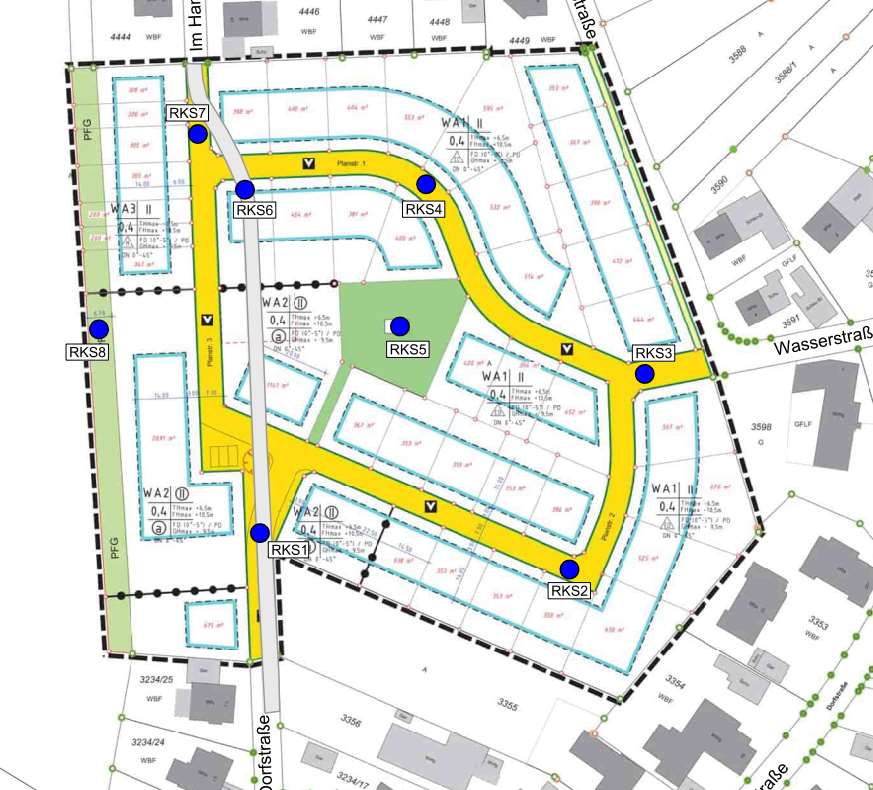

- Auswertung der Baugrund- und Grundwassersituation
- FEM-basierte Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Planung separater Geoponton-Systeme für Leitungen und Schächte
- Entwicklung eines Verbau- und Auftriebssicherungskonzepts

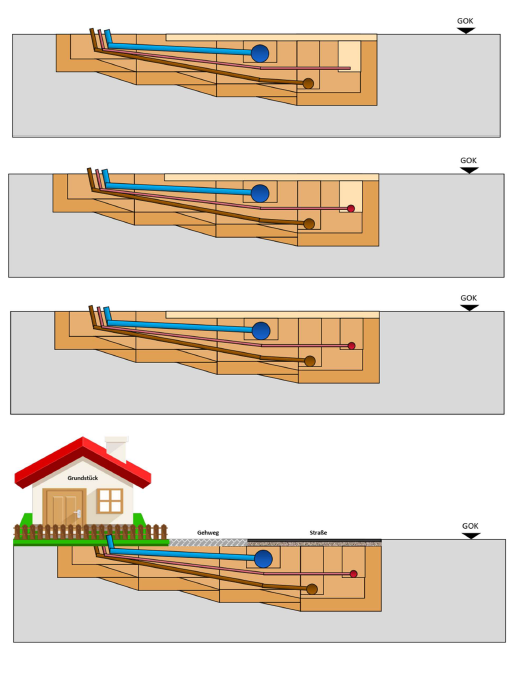

- Technologisches Konzept für die schwimmende Verlegung
- Erstellung eines projektspezifischen Qualitätssicherungsplans
FiFB-Lösungen
- Entwicklung abgestimmter Flüssigbodenrezepturen

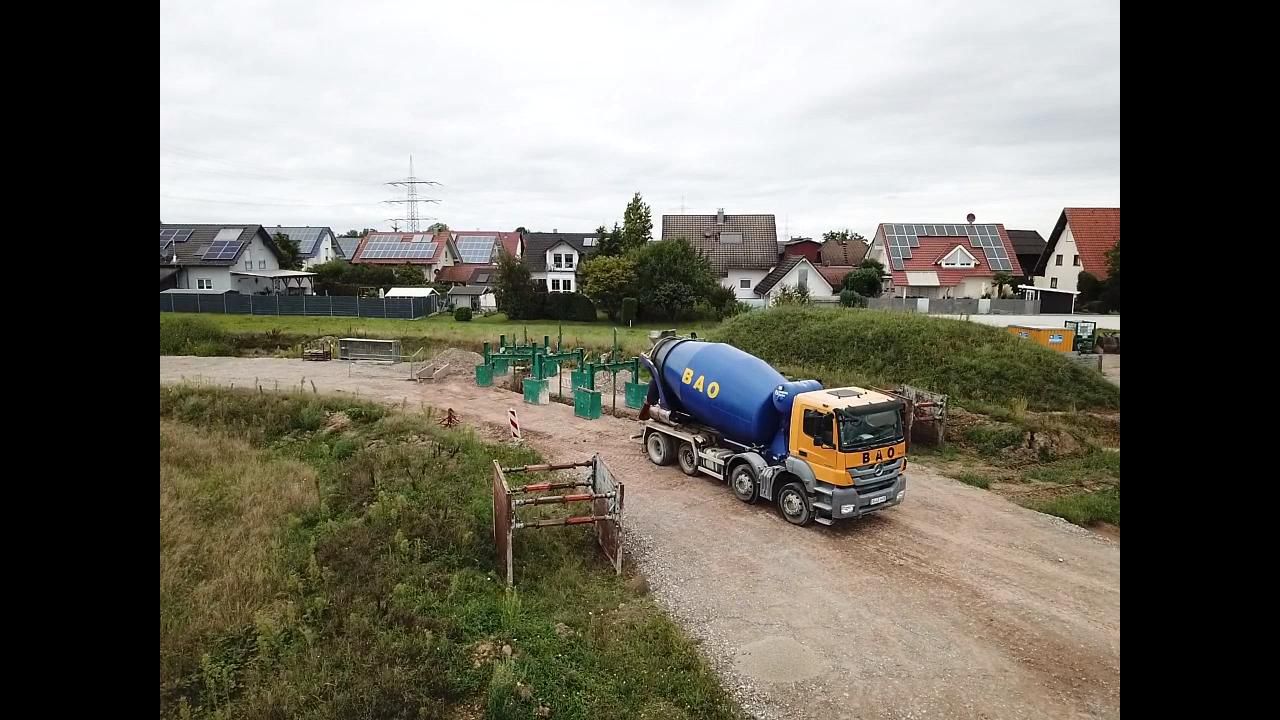

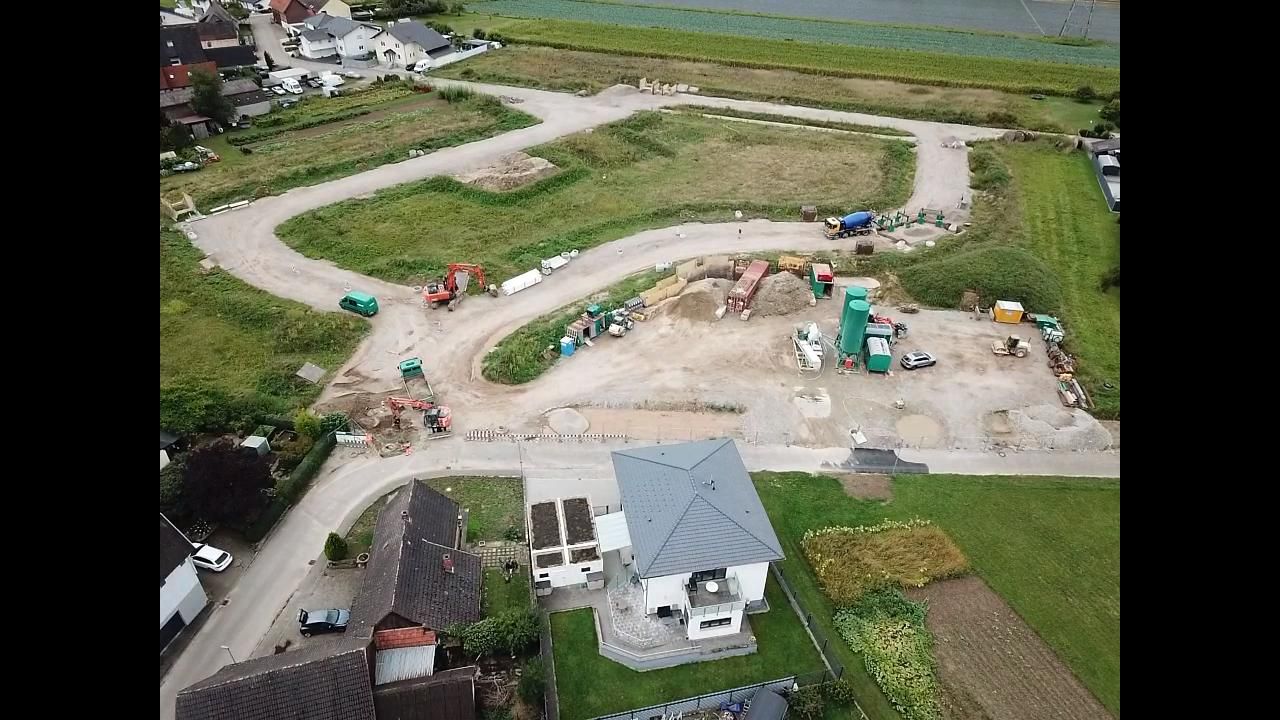

- Herstellung wasserdichter und standsicherer Geopontons
- Sicherstellung der Einbaubarkeit unter Wasser
- Einstellung schwindungsfreier und bodenähnlicher Eigenschaften
- Gewährleistung der späteren Wiederlösbarkeit
- Qualitätssicherung nach REGNorm Guide und Technischer Richtlinie Flüssigboden
Flüssigboden-Anwendung
- Erschließung von Wohngebieten im Grundwasser
- Wasserdichte Baugruben für Leitungen und Schächte
- RSS-Geopontons ohne Wasserhaltung
- Integrierte Auftriebssicherung großer Rohrleitungen
- Leitungsbau unter hydrogeologisch schwierigen Bedingungen
- Flüssigbodeneinbau im Kontraktorverfahren unter Wasser
