Offenburg – Kinzigquerung (Fernwärmedüker)
Dükerung unter der Kinzig ohne Absenkgerüst durch RSS-Flüssigboden – hochwasserrobust, genehmigungsfähig und wirtschaftlich umgesetzt.
Flüssigboden Engineering
Offenburg Kinzig – sichere Fernwärmequerung unter Hochwasserschutz- und Deichanforderungen
Bei der geplanten Querung der Kinzig in Offenburg wurde eine Fernwärmeleitung unter anspruchsvollen wasserbaulichen und genehmigungsrechtlichen Randbedingungen geführt. Neben dem Bauen im und unter Wasser standen insbesondere der Hochwasserschutz, die Deichstabilität sowie die hydrogeologische Verträglichkeit im Fokus.
Mit der RSS-Flüssigbodenbauweise konnte ein integriertes System aus Dükerung und Deichquerung entwickelt werden. Die Lösung ermöglicht eine kontrollierte, sichere und wirtschaftliche Herstellung unter Wasser – ohne klassische Bauhilfskonstruktionen und mit minimalem Einfluss auf das Grundwassersystem.
Herausforderungen
- Bau im und unter Wasser bei laufendem Gewässerbetrieb
- Sicherstellung des Hochwasserschutzes und der Deichfunktion
- Vermeidung von Stauwirkung und Grundwasserbeeinflussung
- Thermische Einwirkungen durch Fernwärmeleitung im Deichbereich
- Hoher Aufwand und Risiken konventioneller Bauweisen
Die Lösung

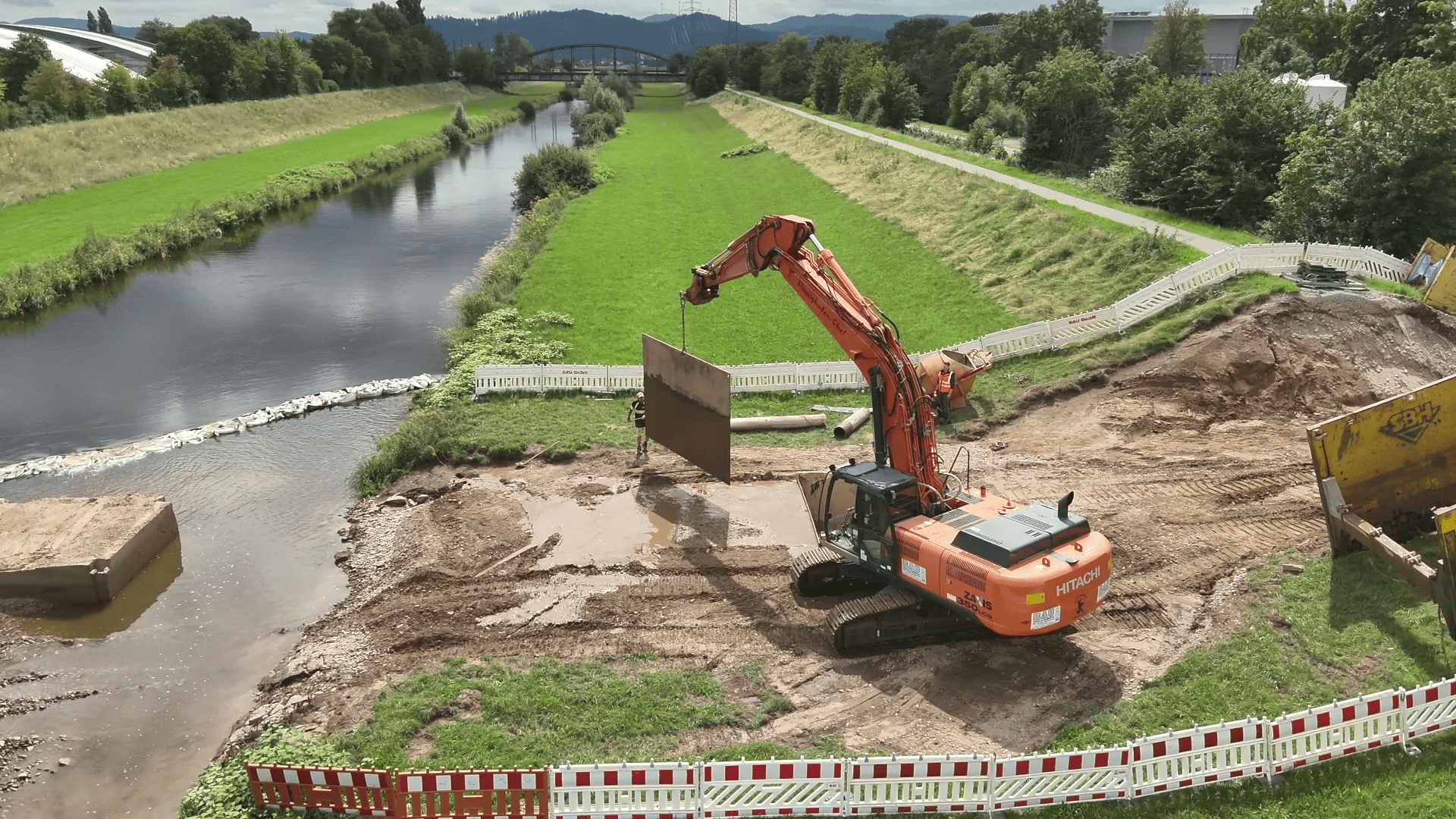

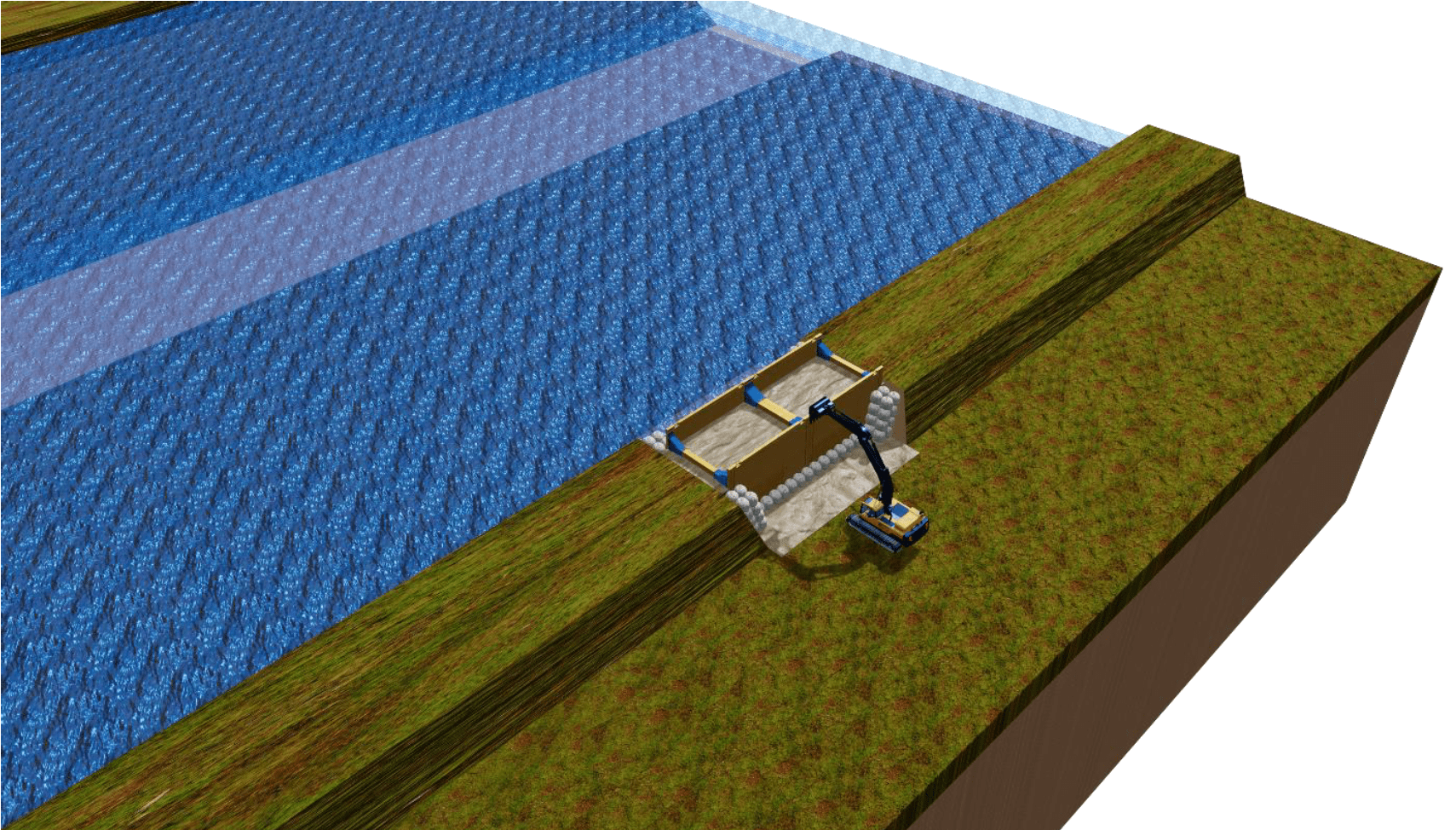

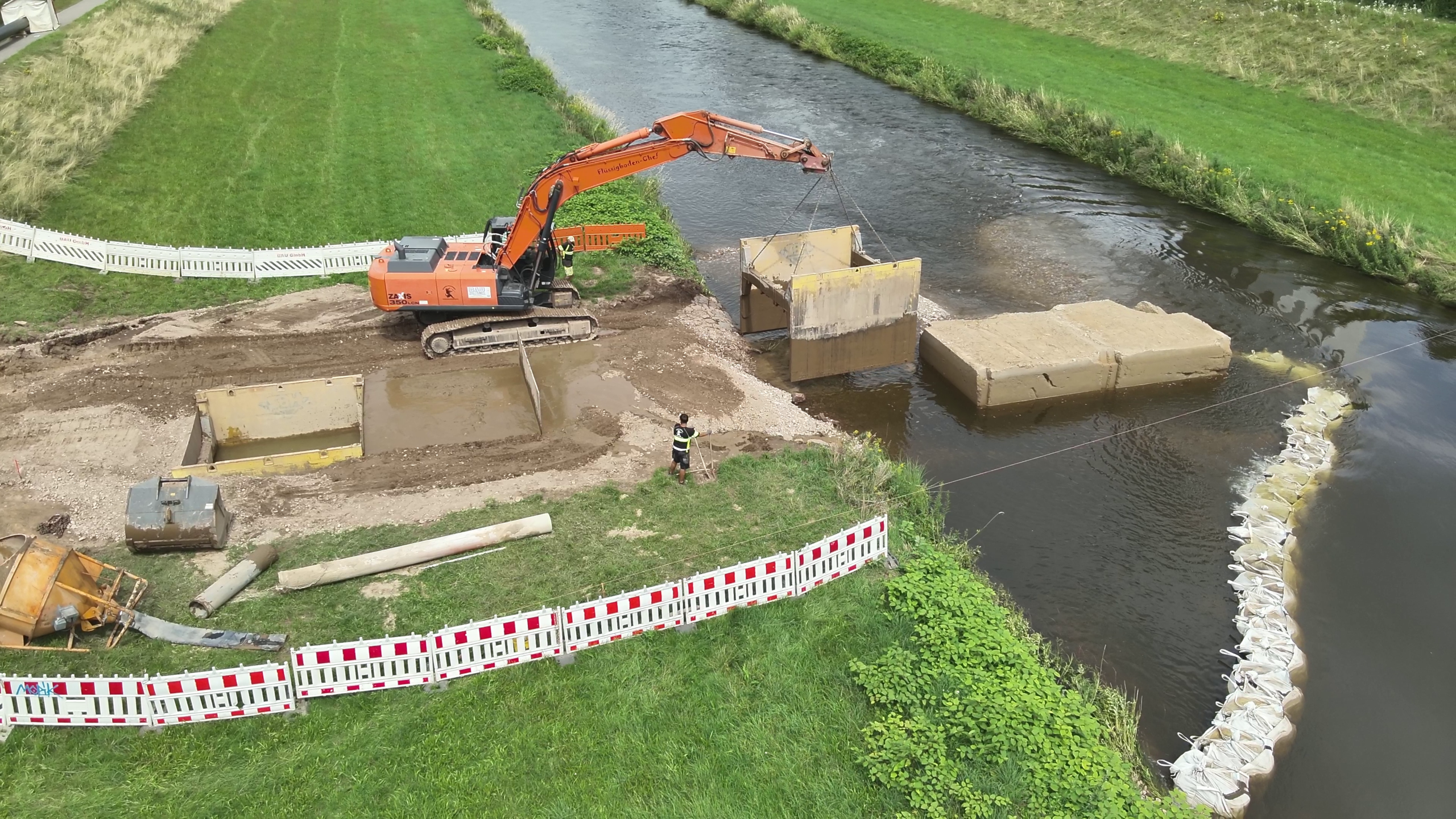

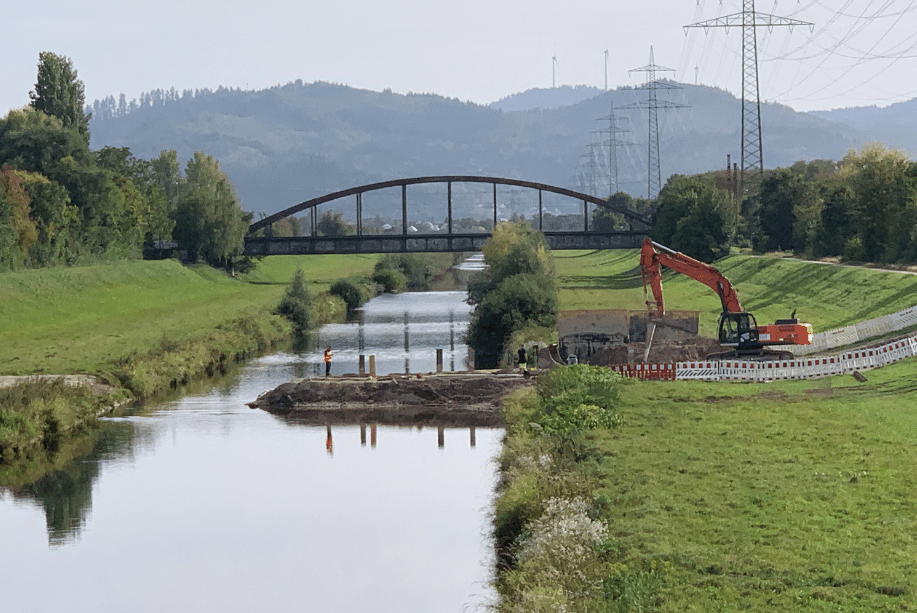

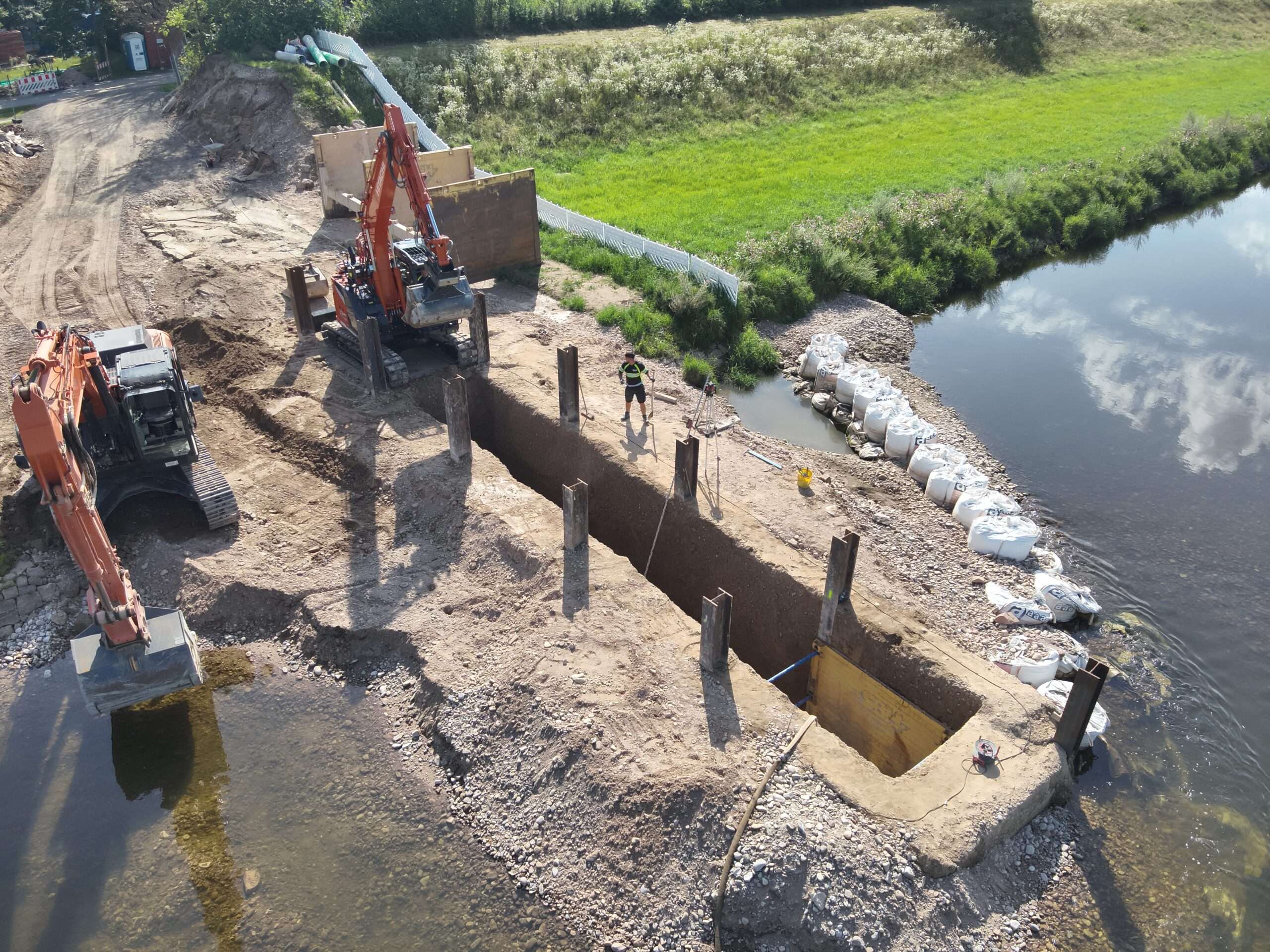

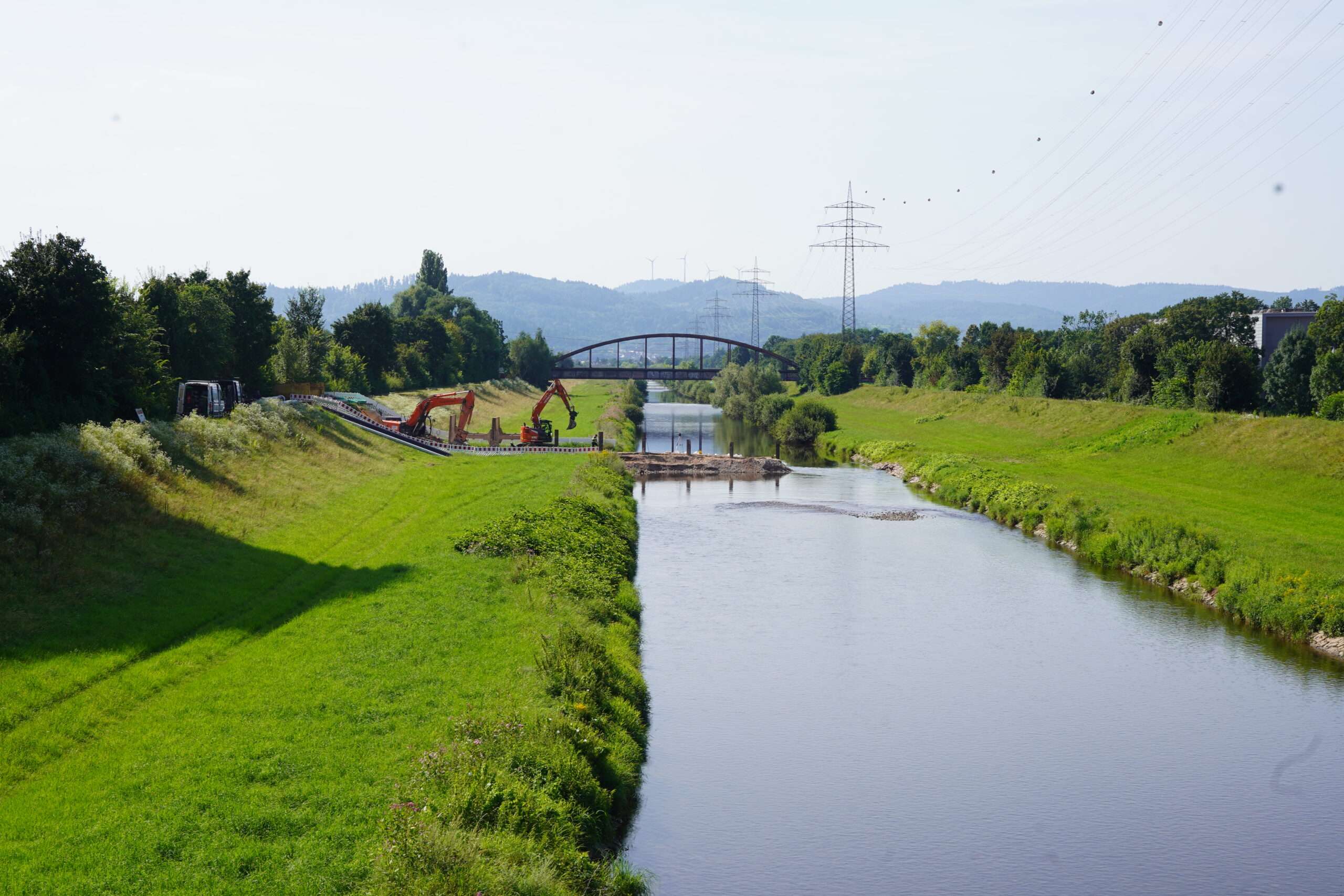

- Einsatz eines RSS-Geopontons als integriertes Bauwerk

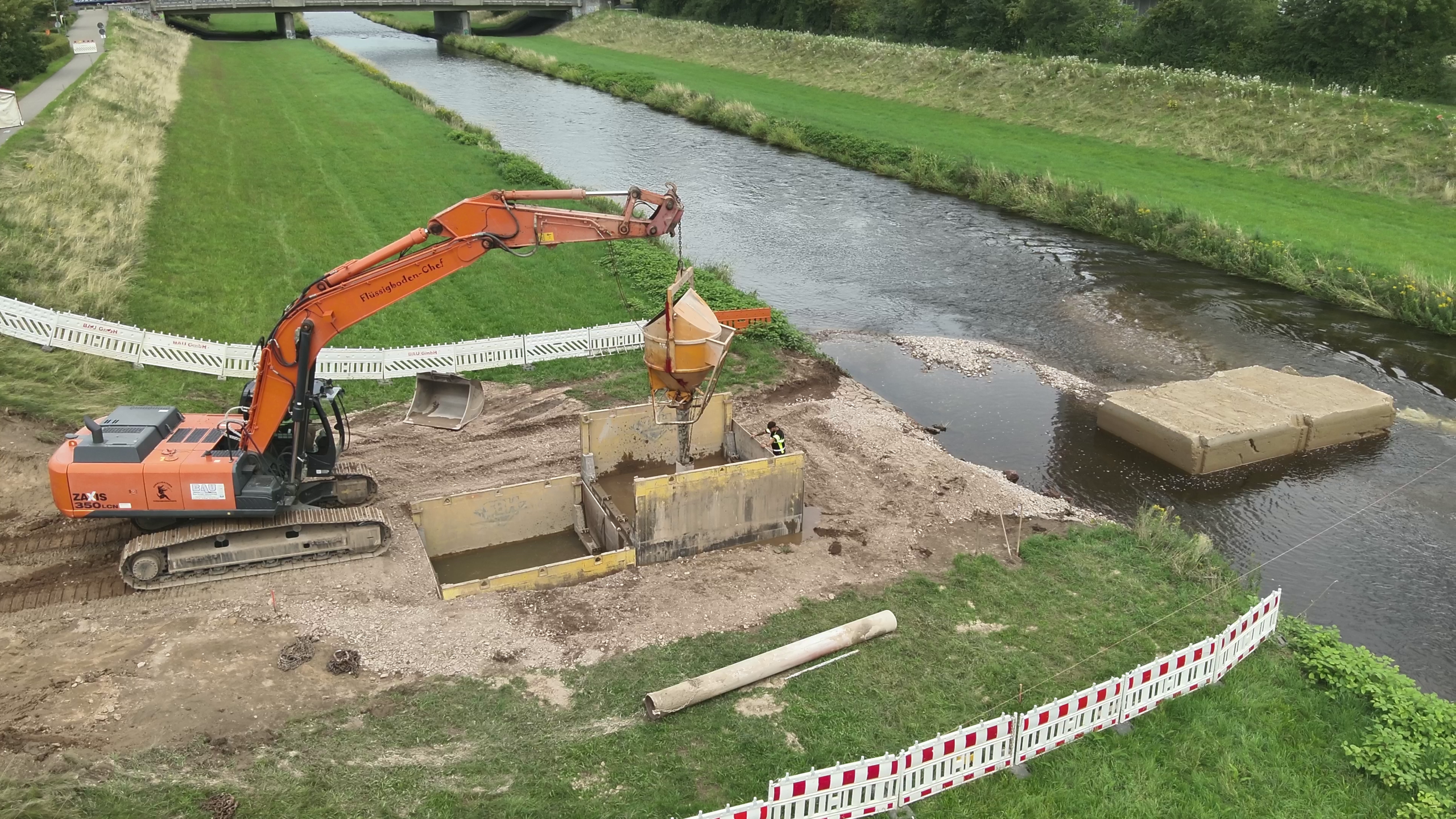

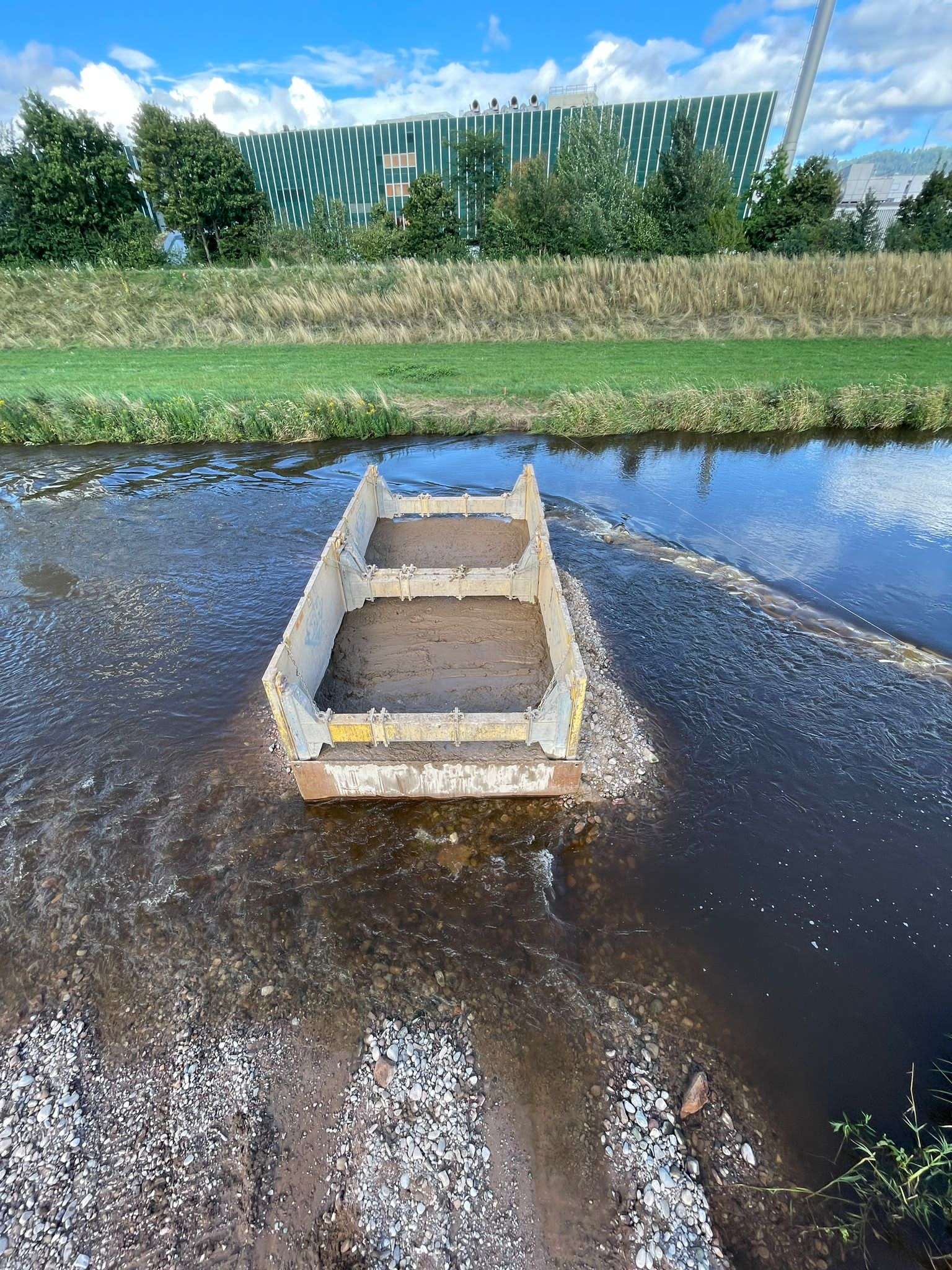

- Herstellung im Kontraktorverfahren unter Wasser

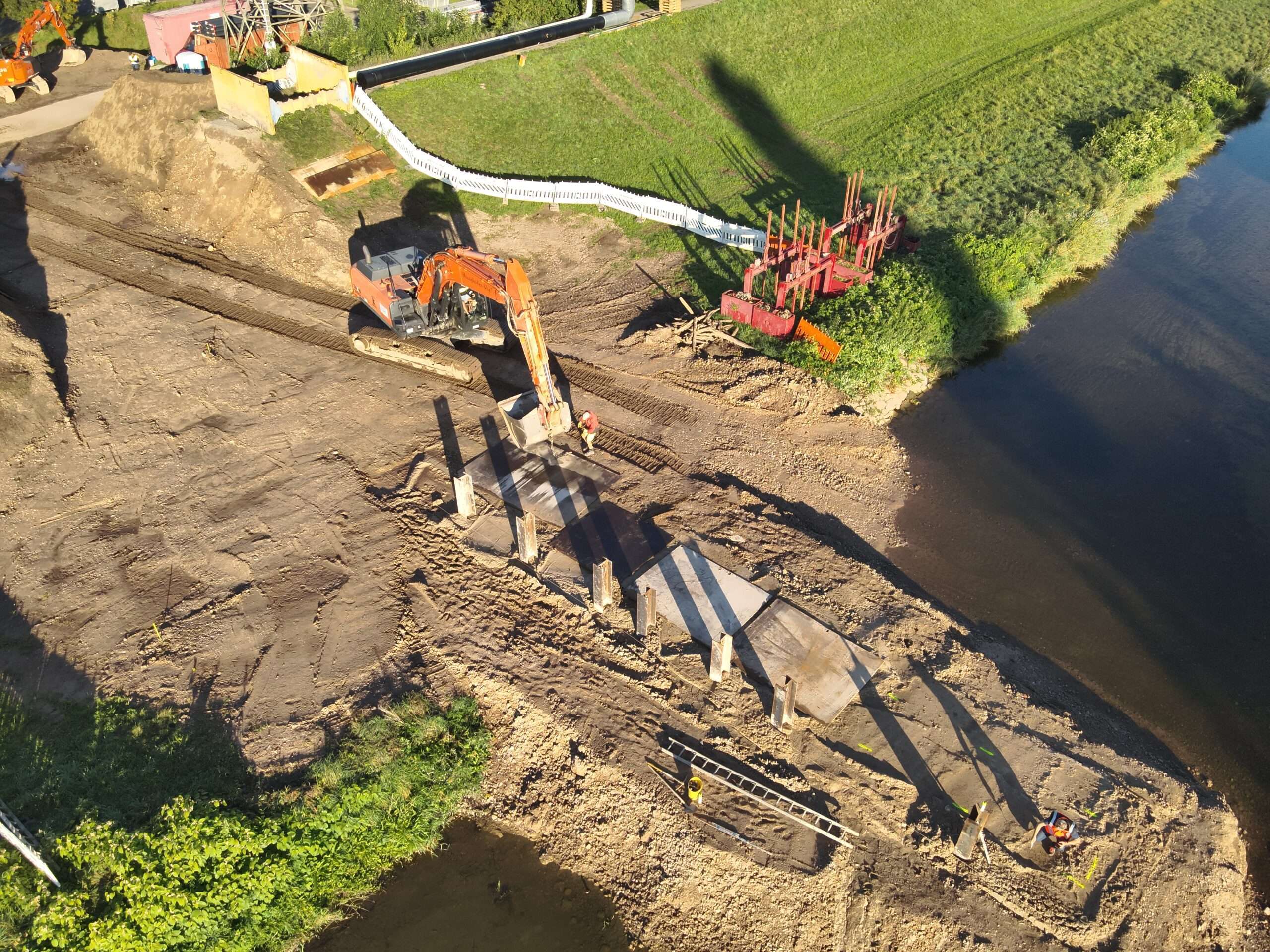

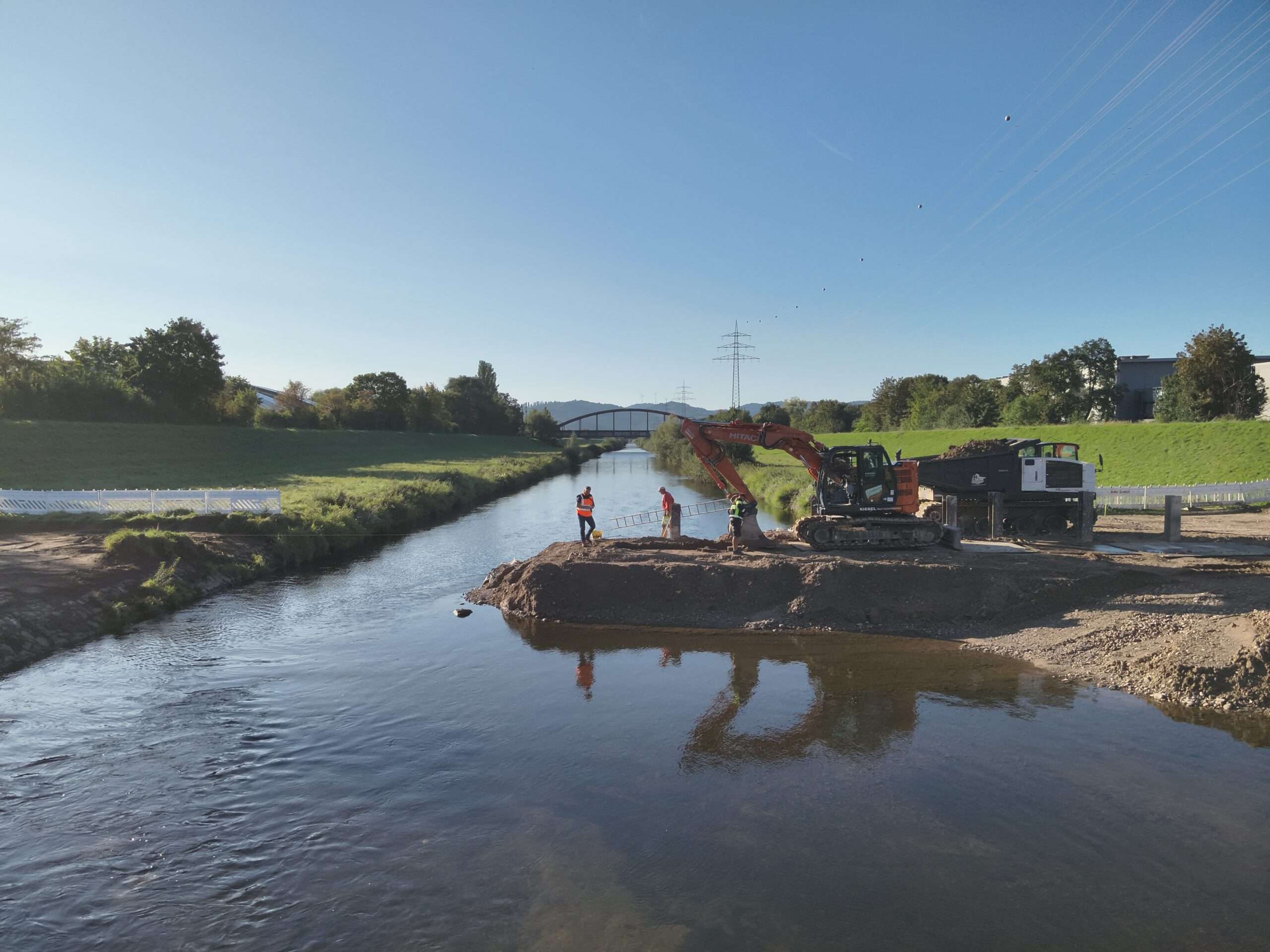

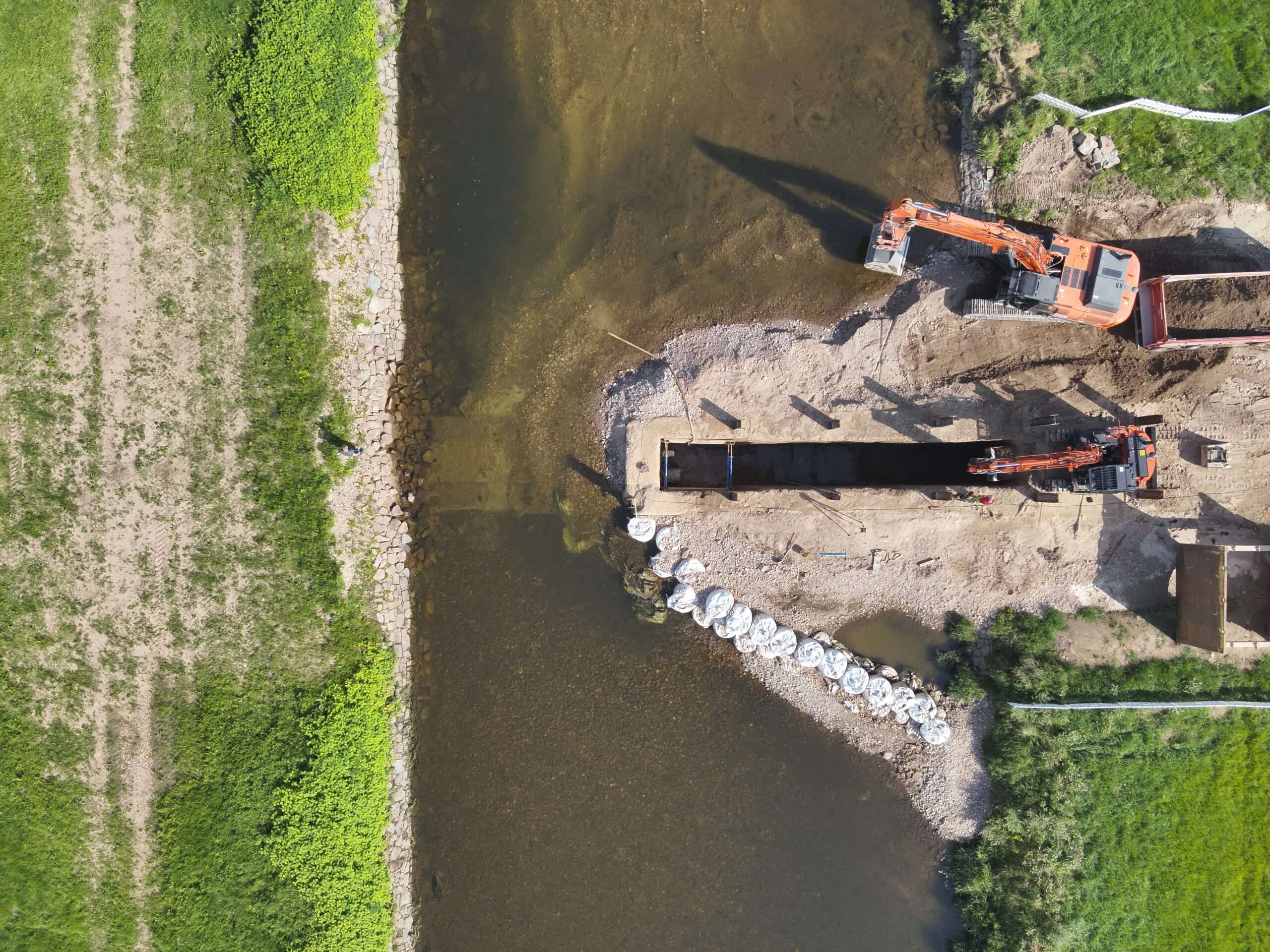

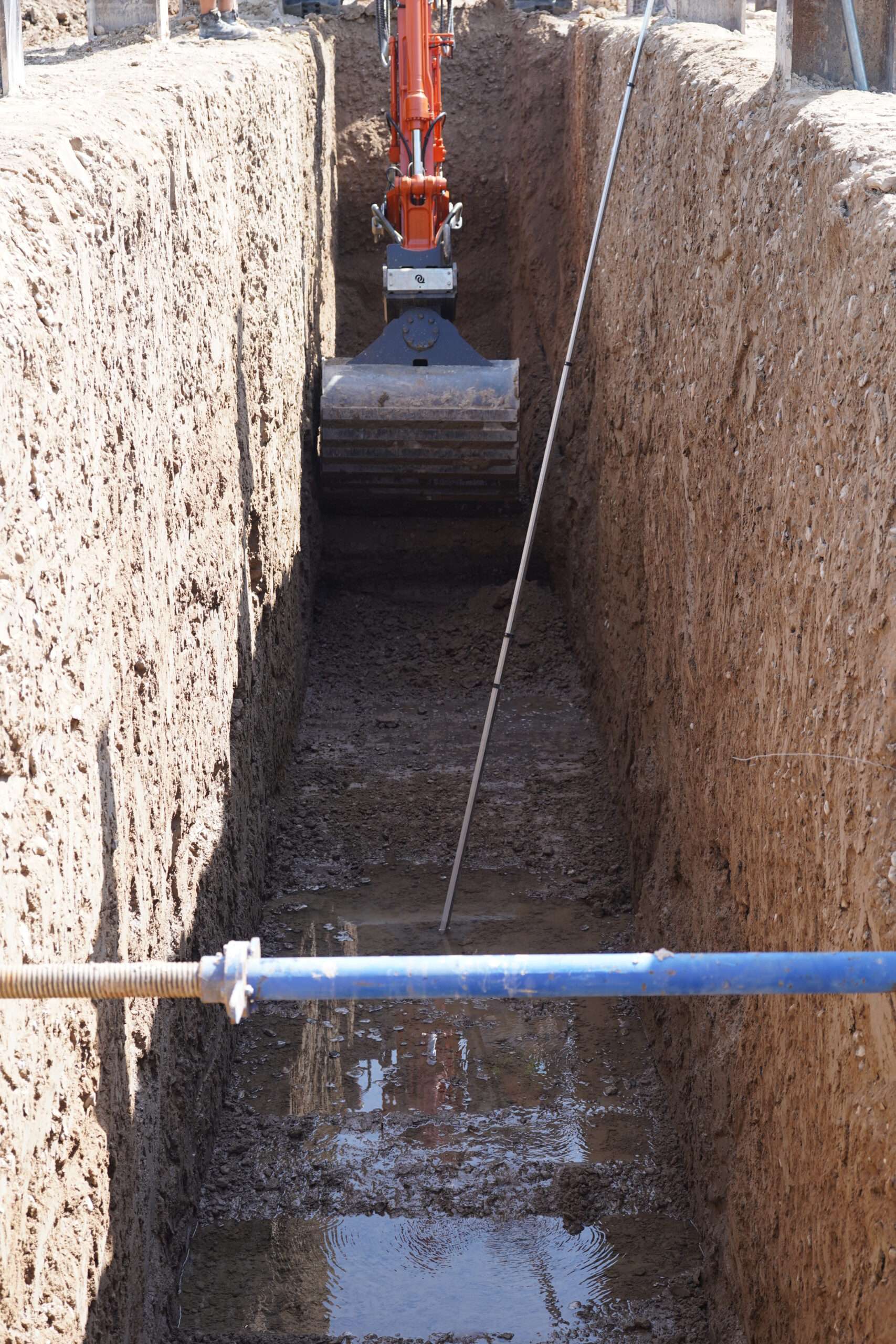

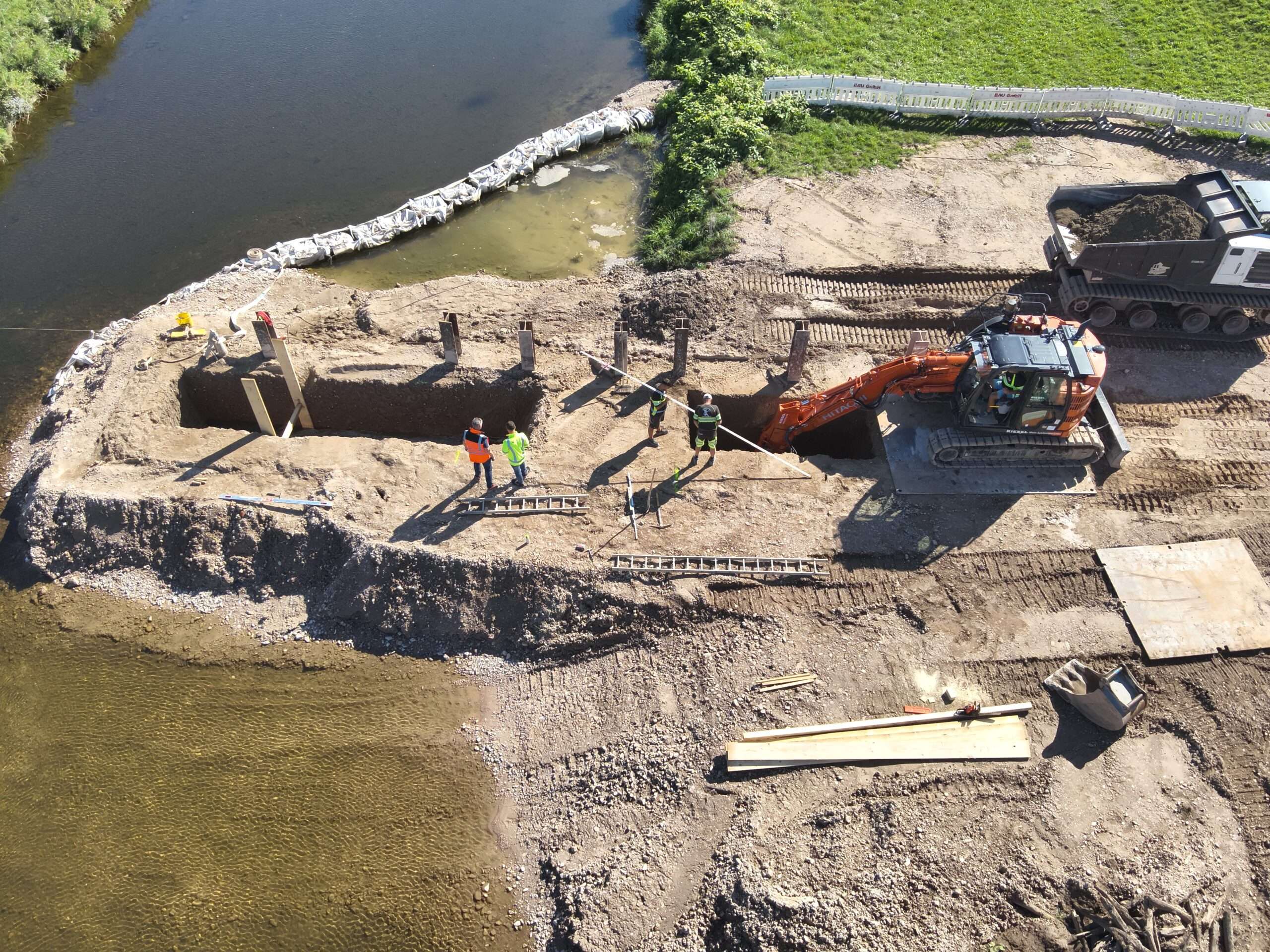

- Zweitaushub zur Herstellung eines trockenen Arbeitsraums

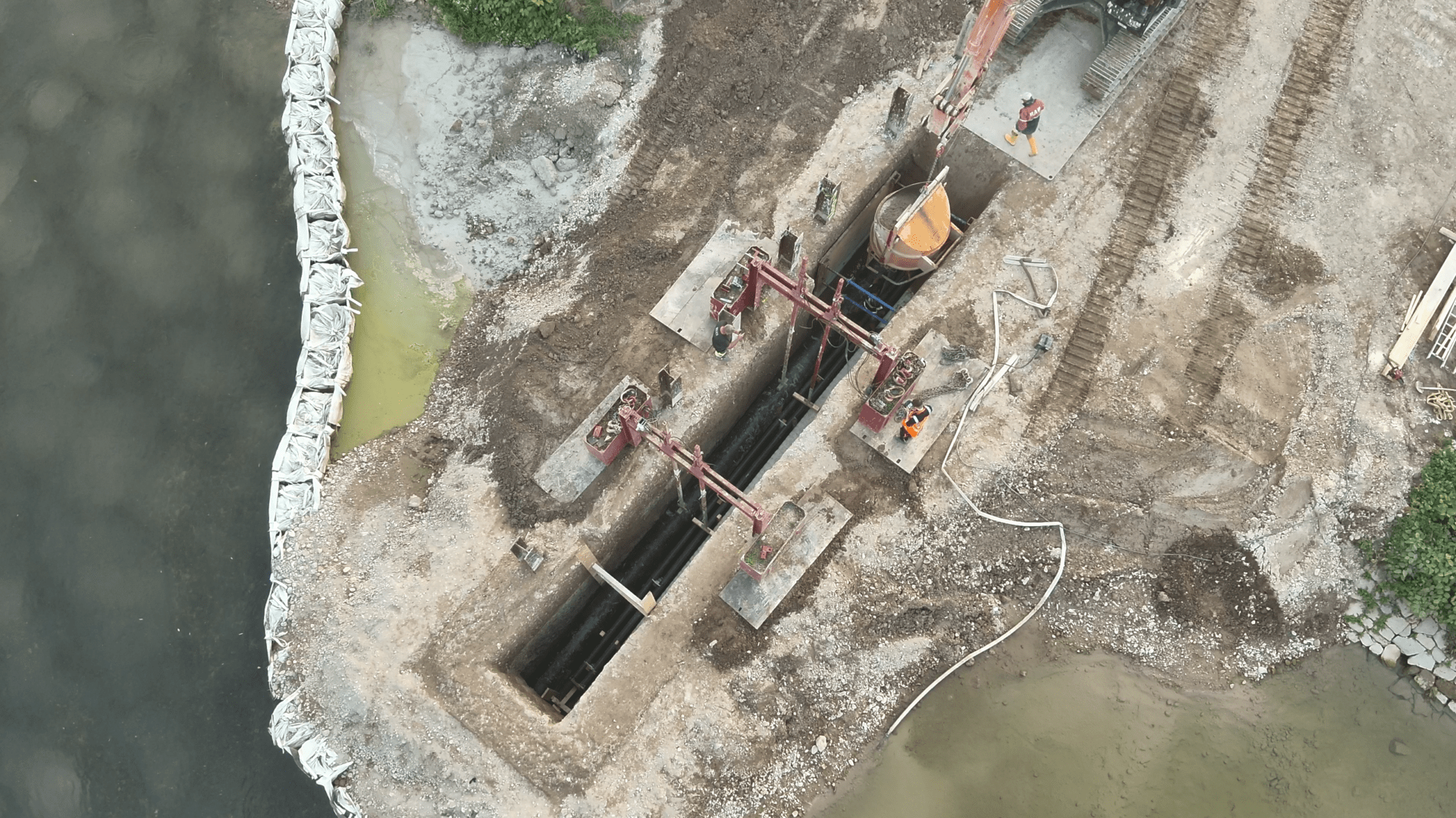

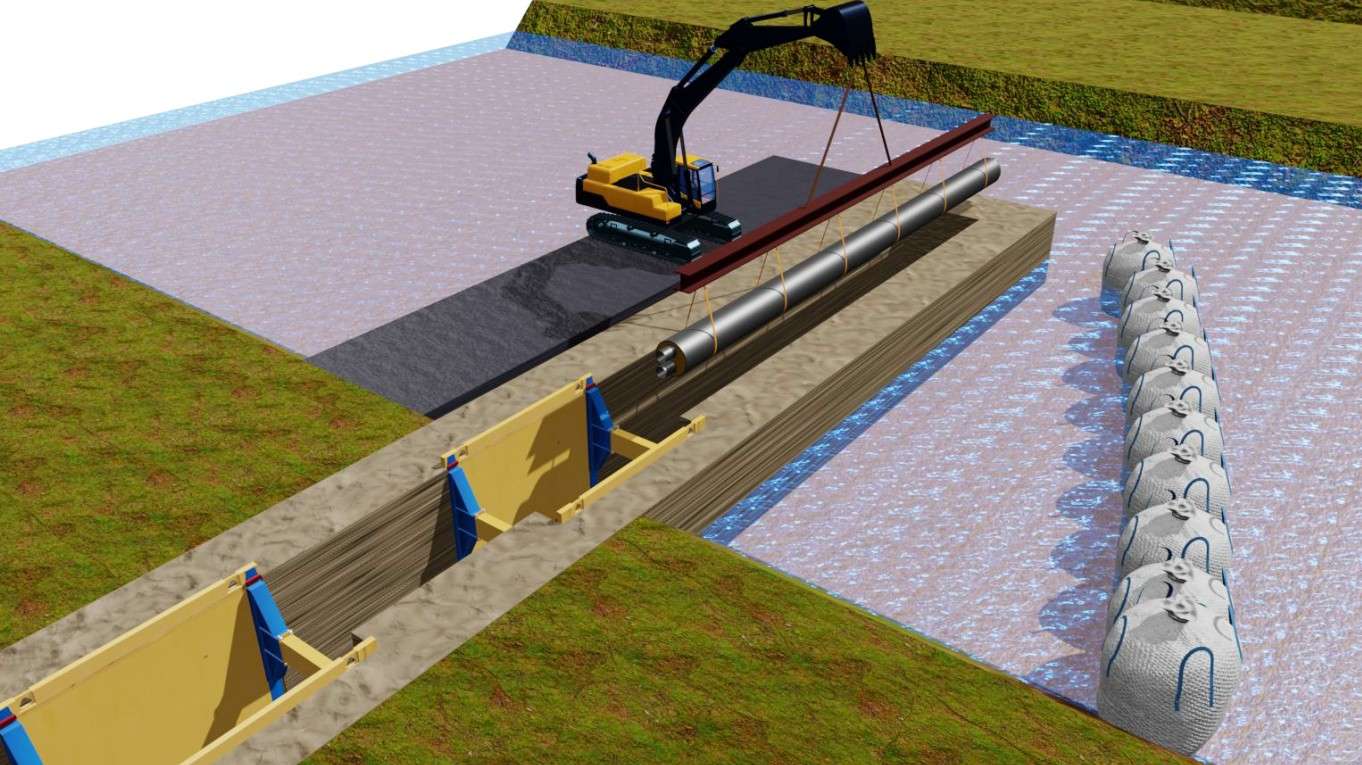

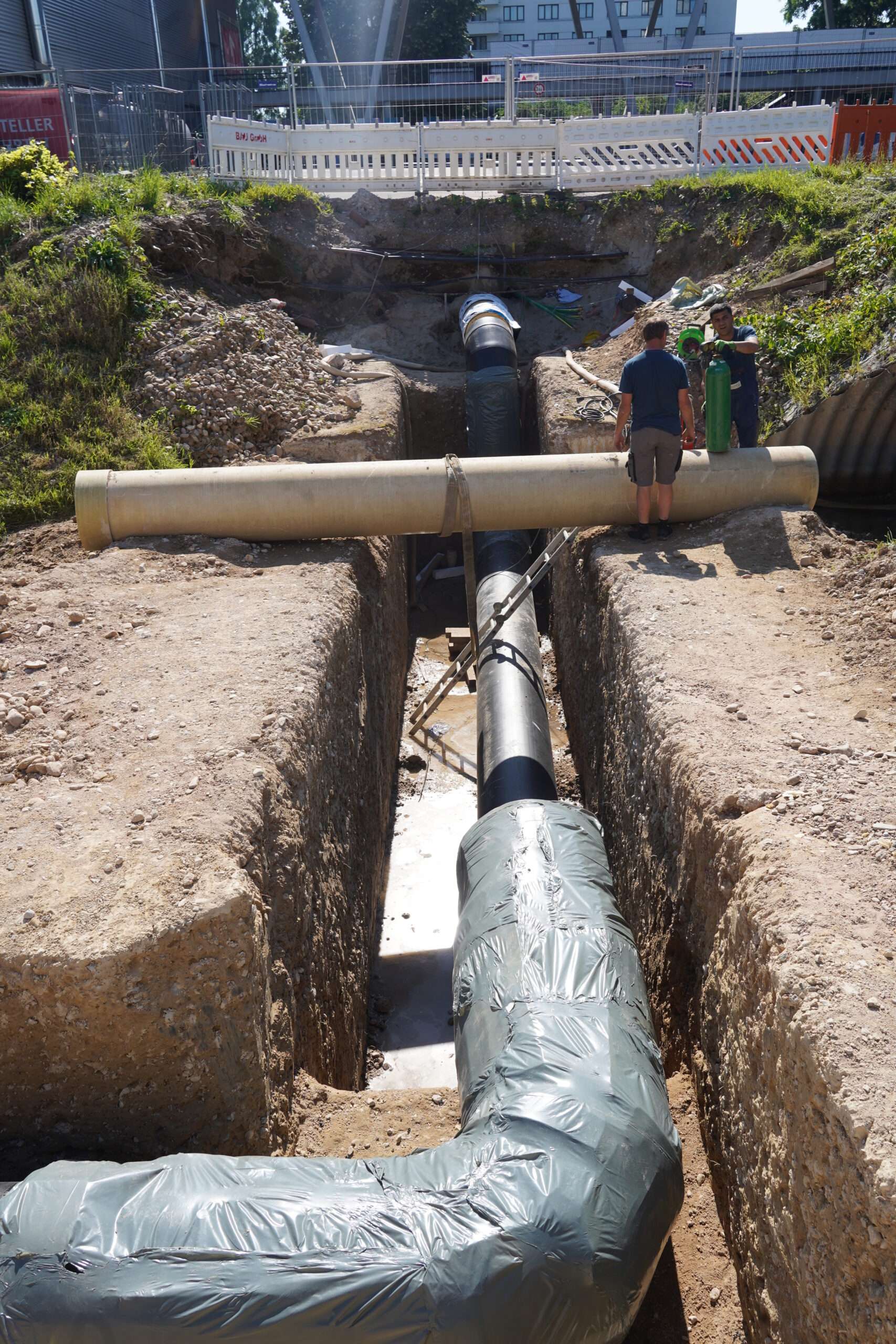

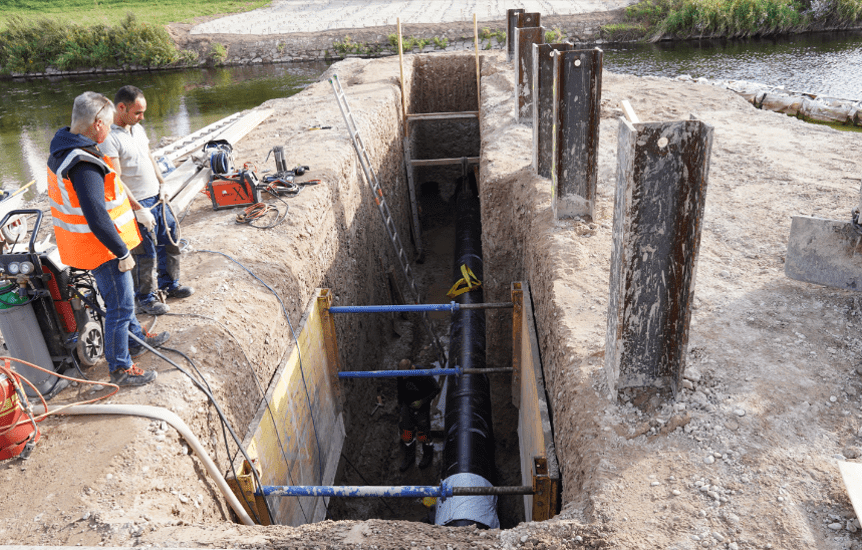

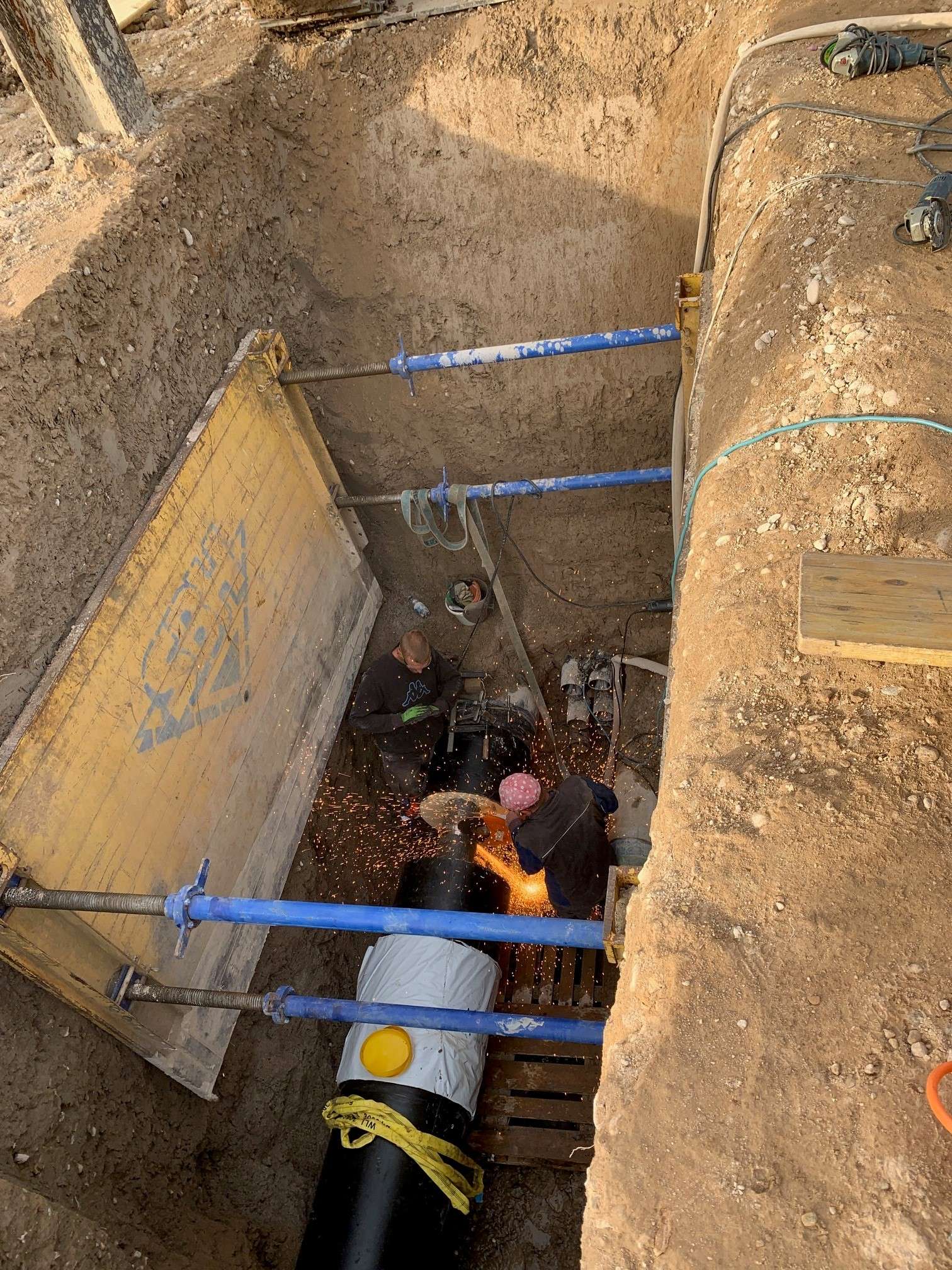

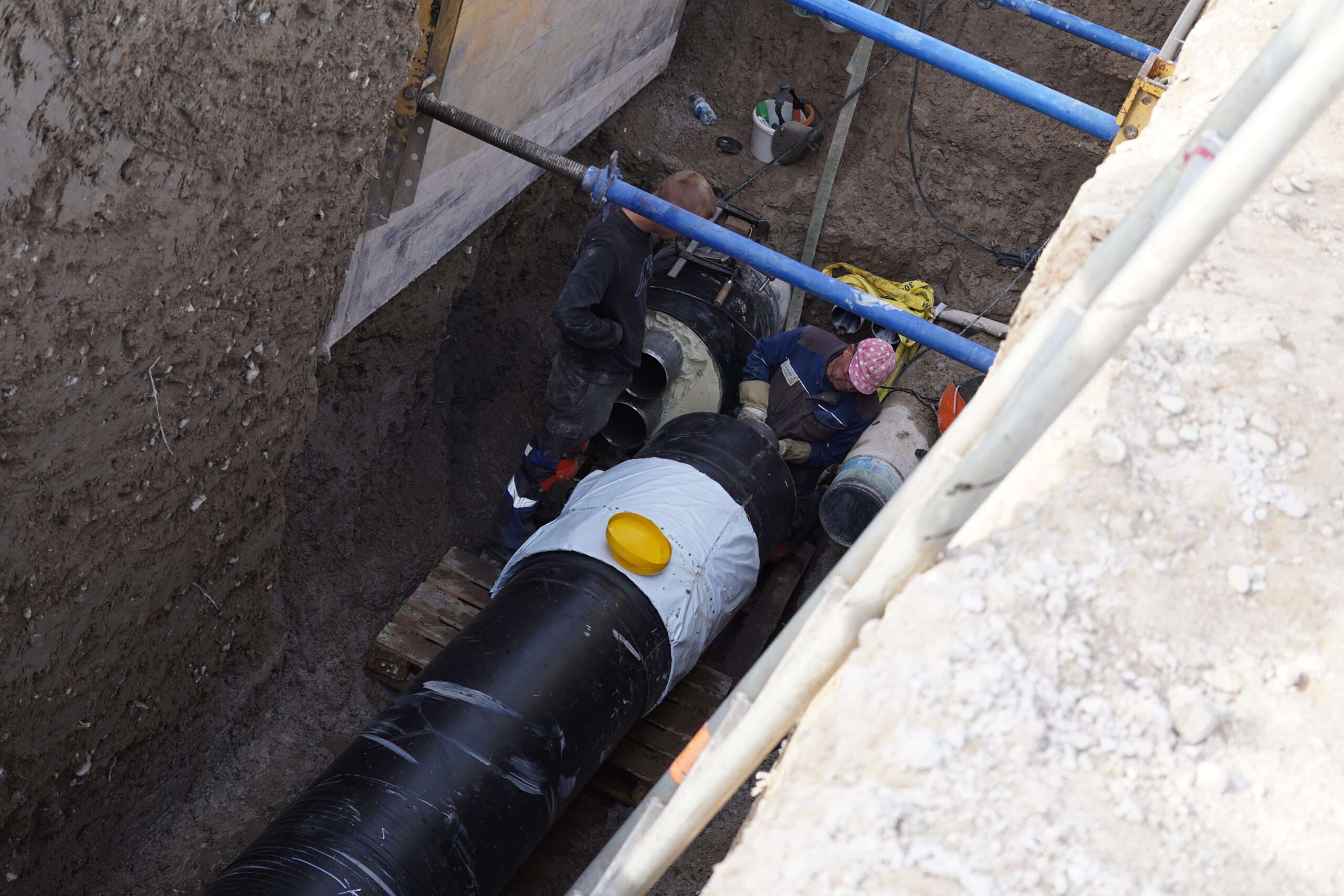

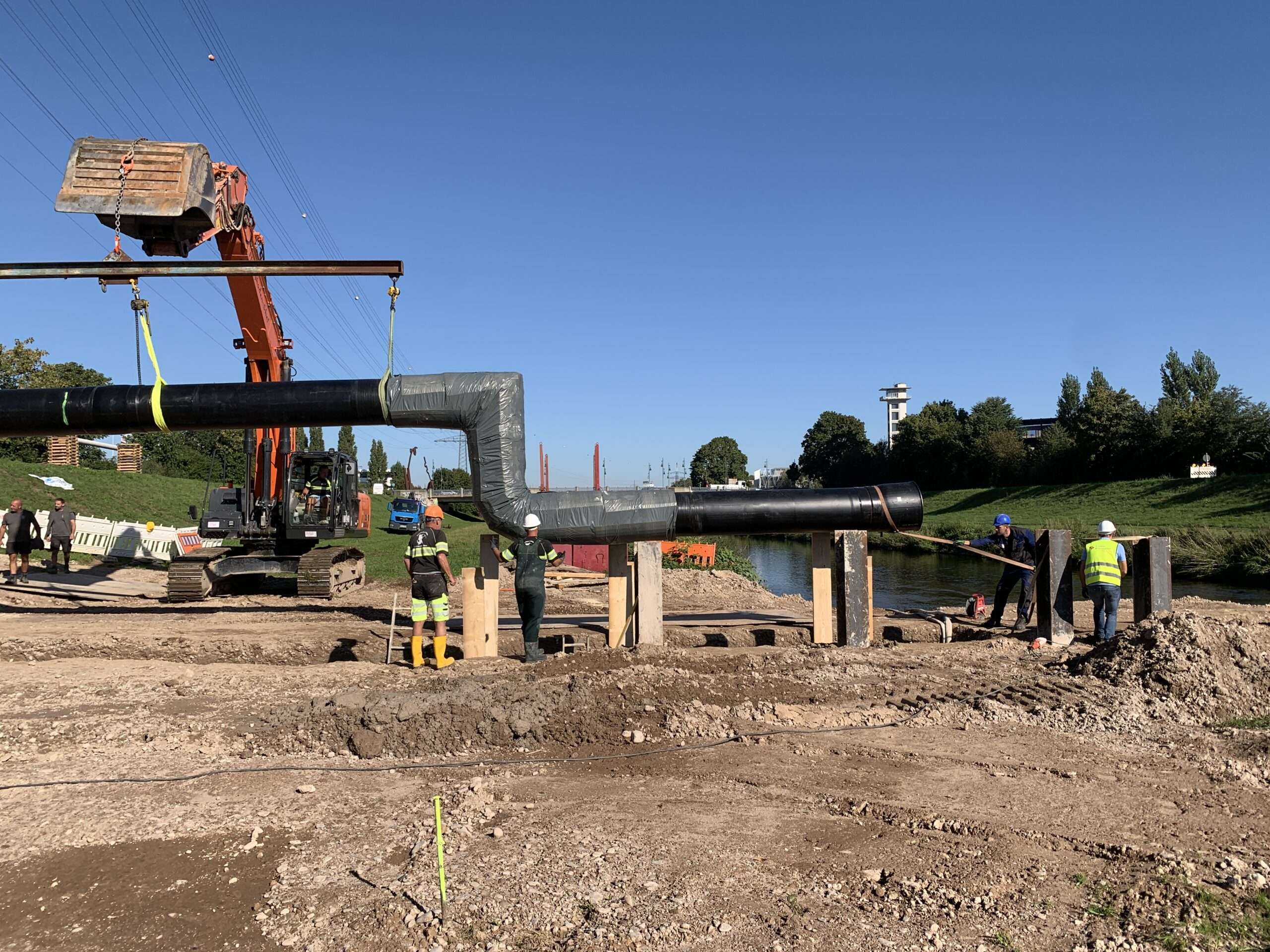

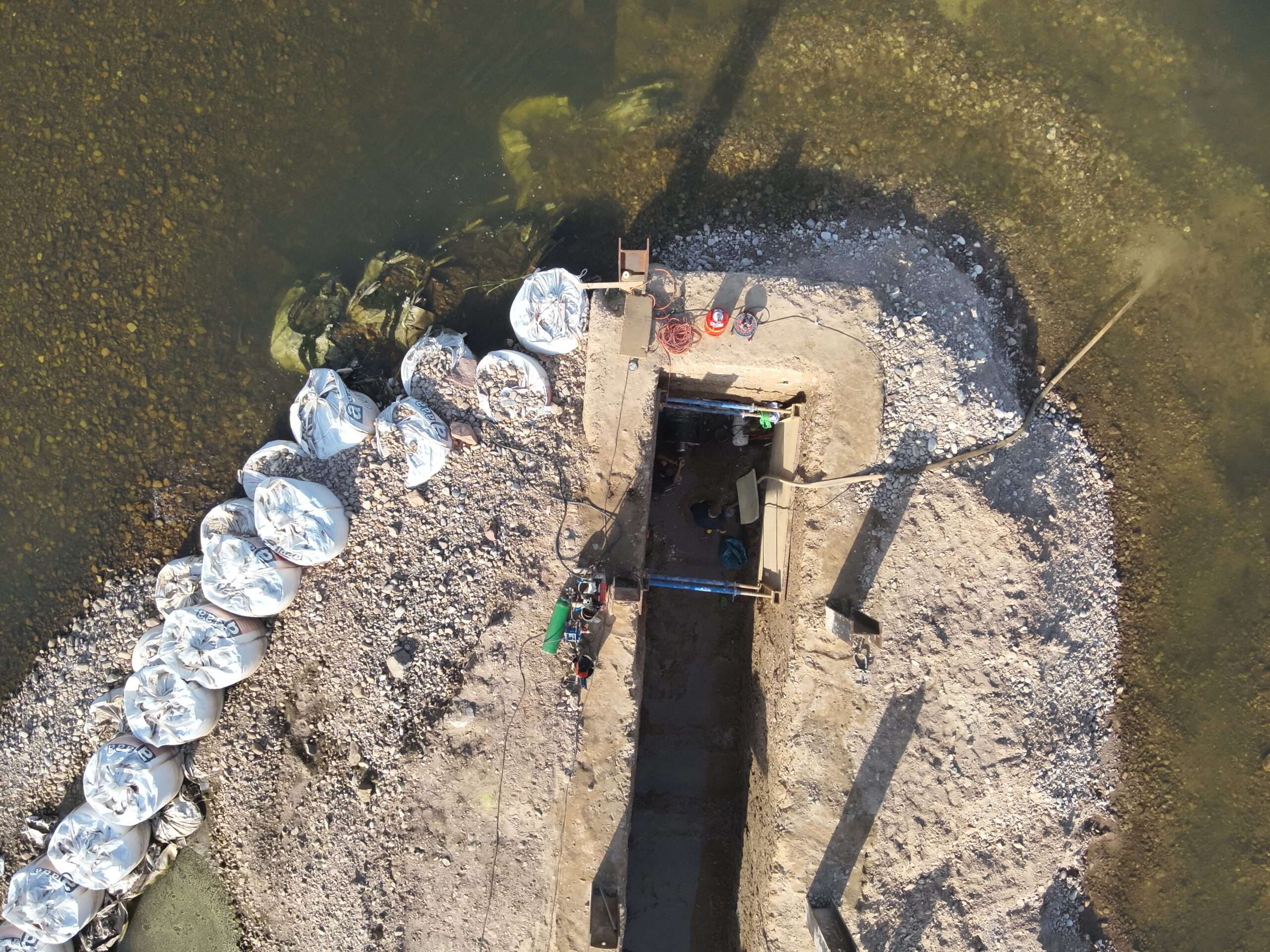

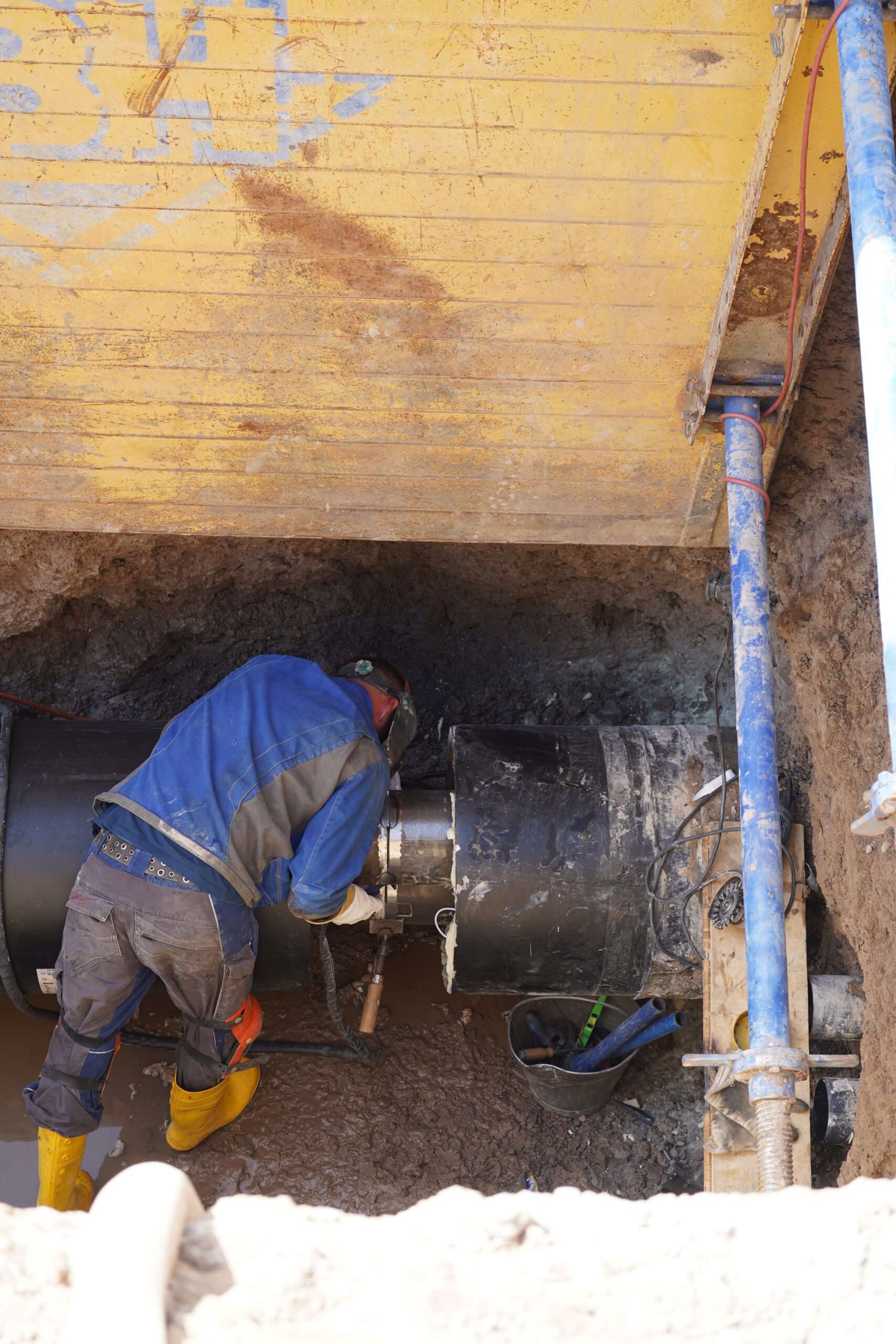

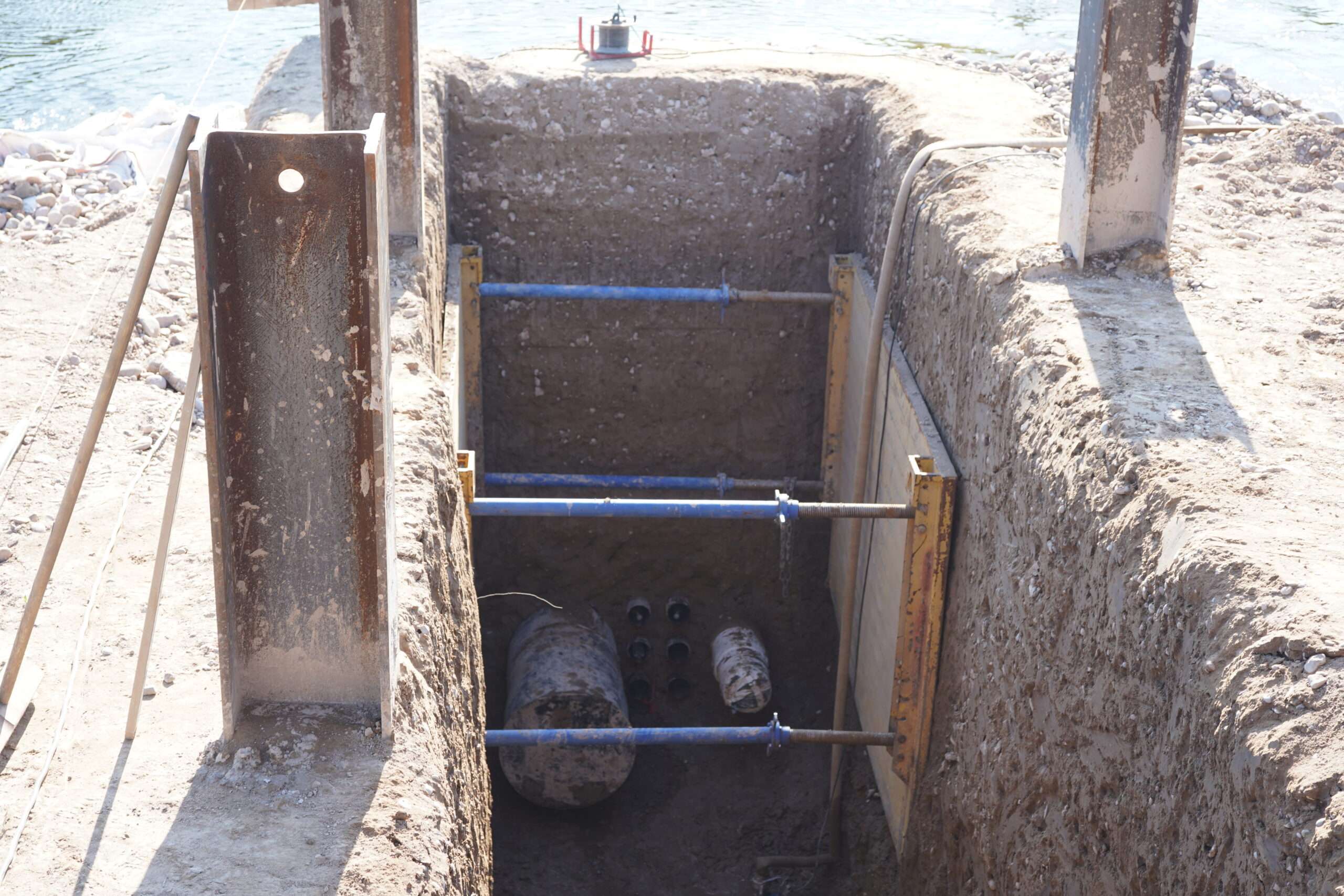

- Einbau und Positionierung der vormontierten Leitung

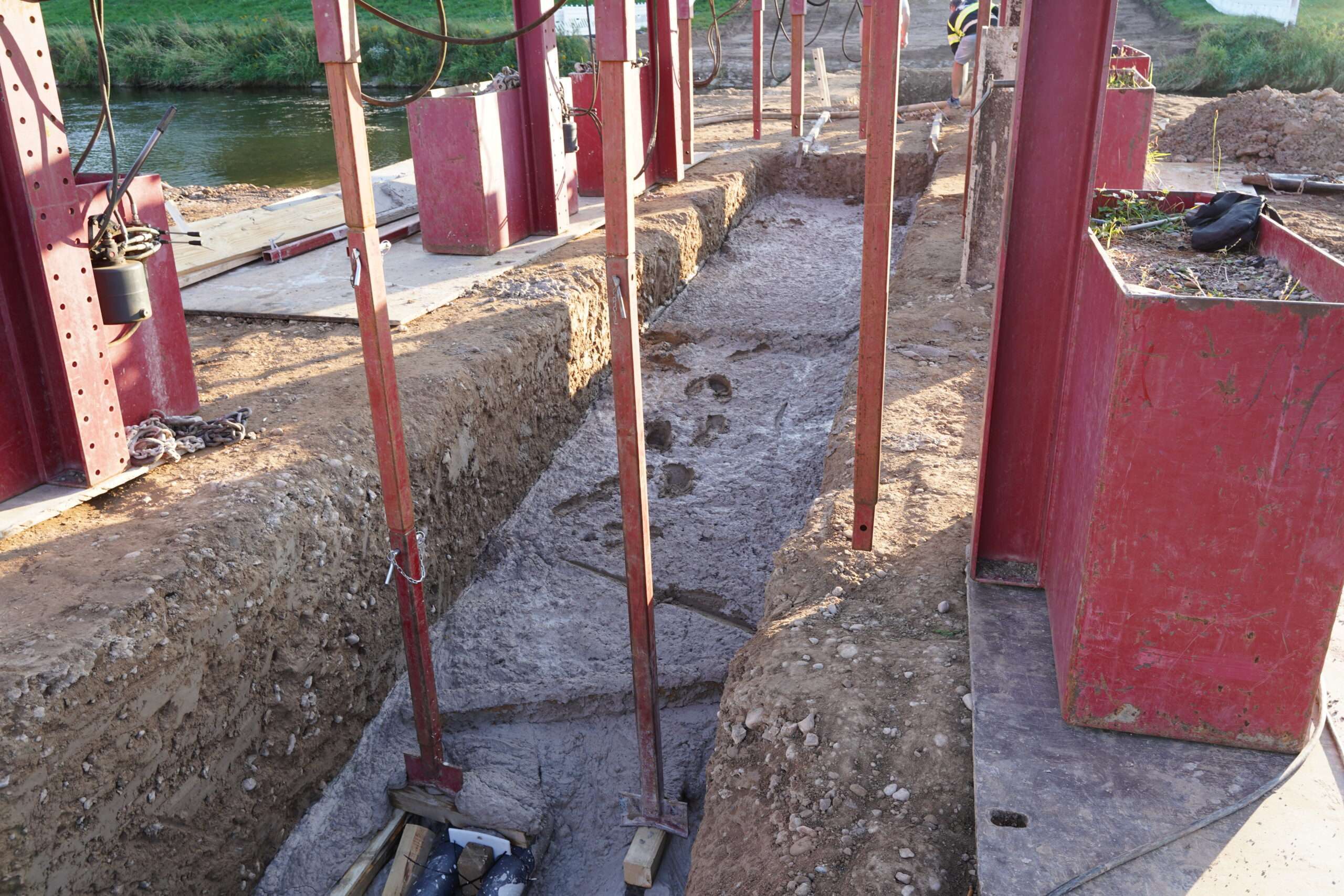

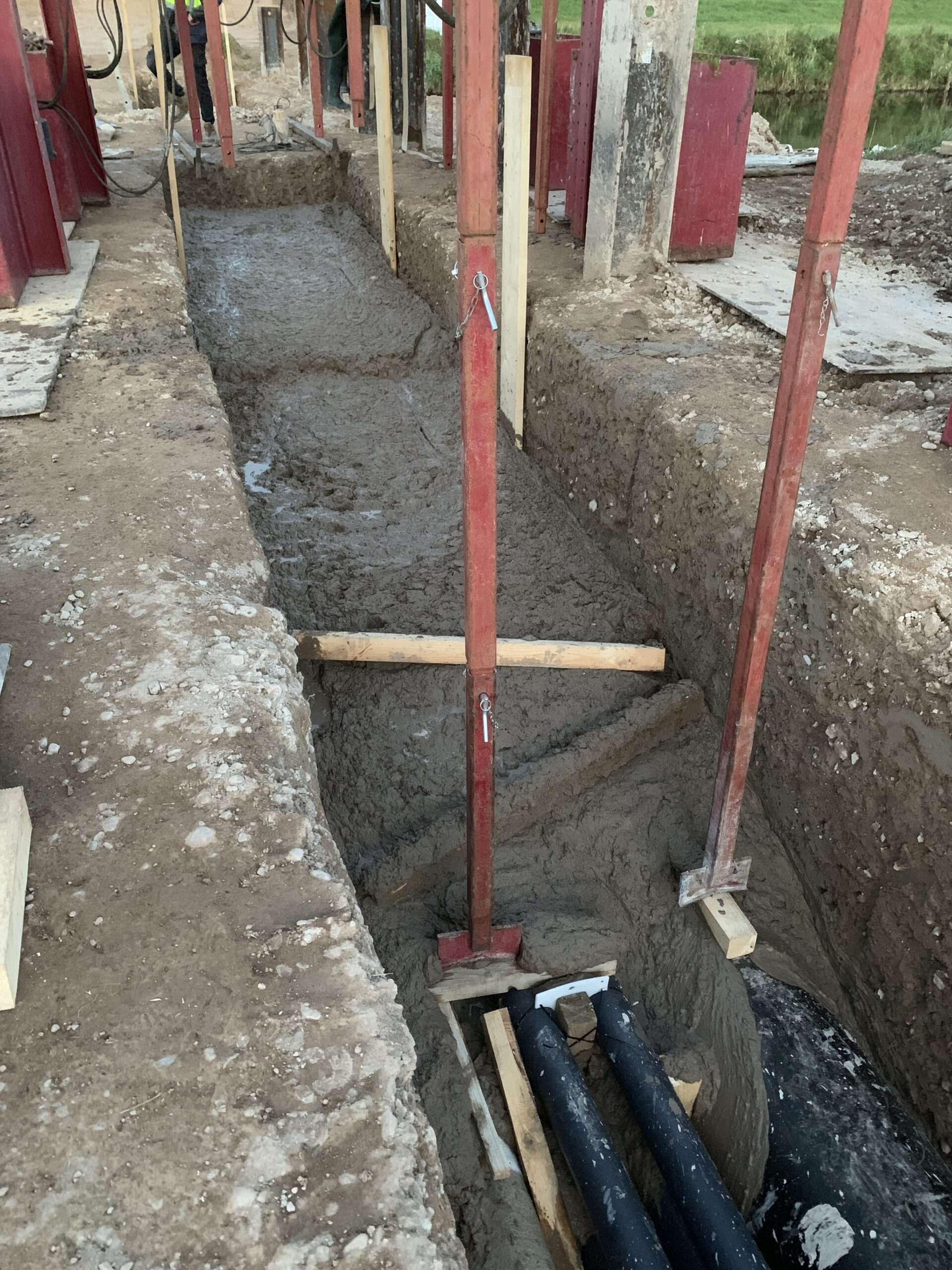

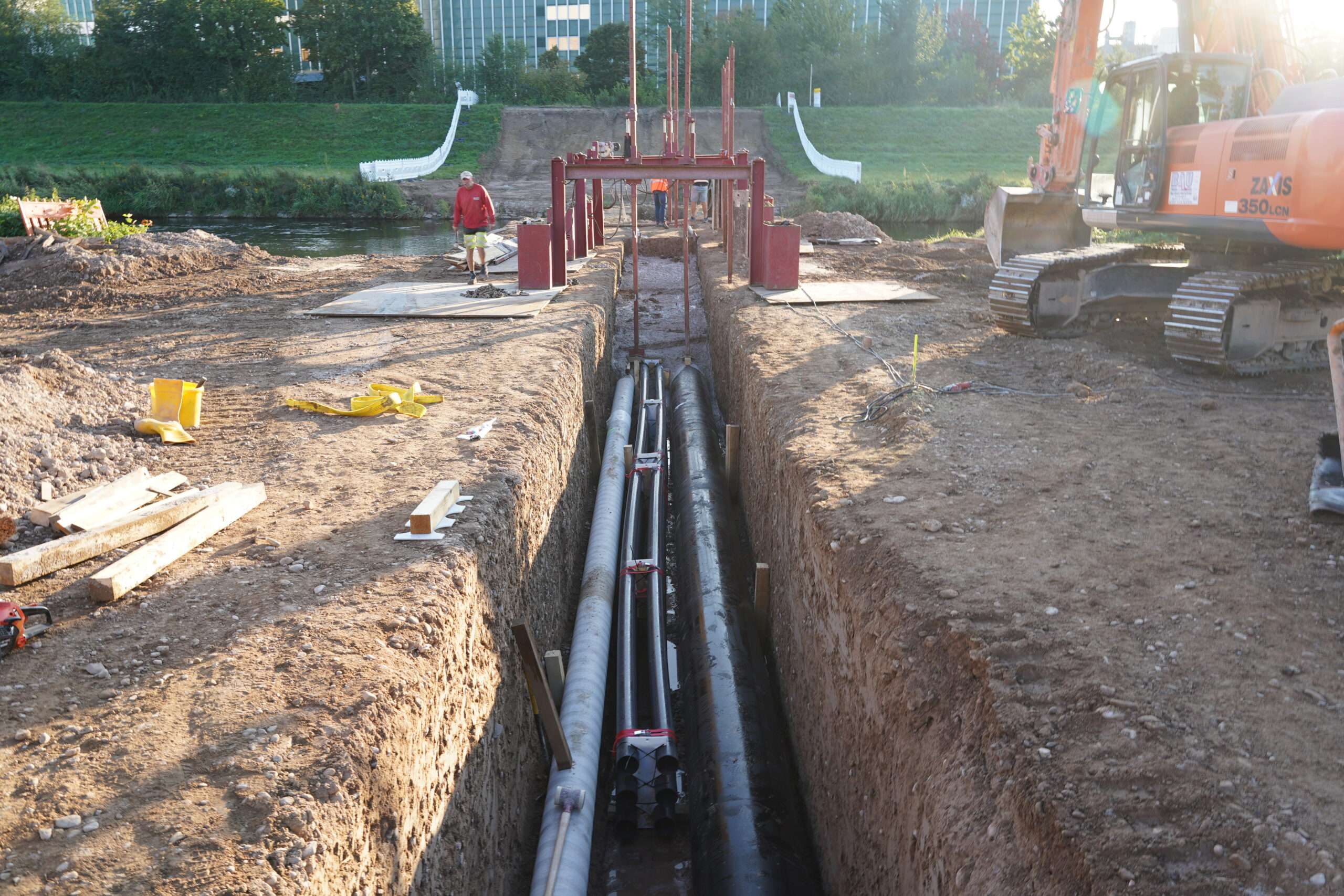

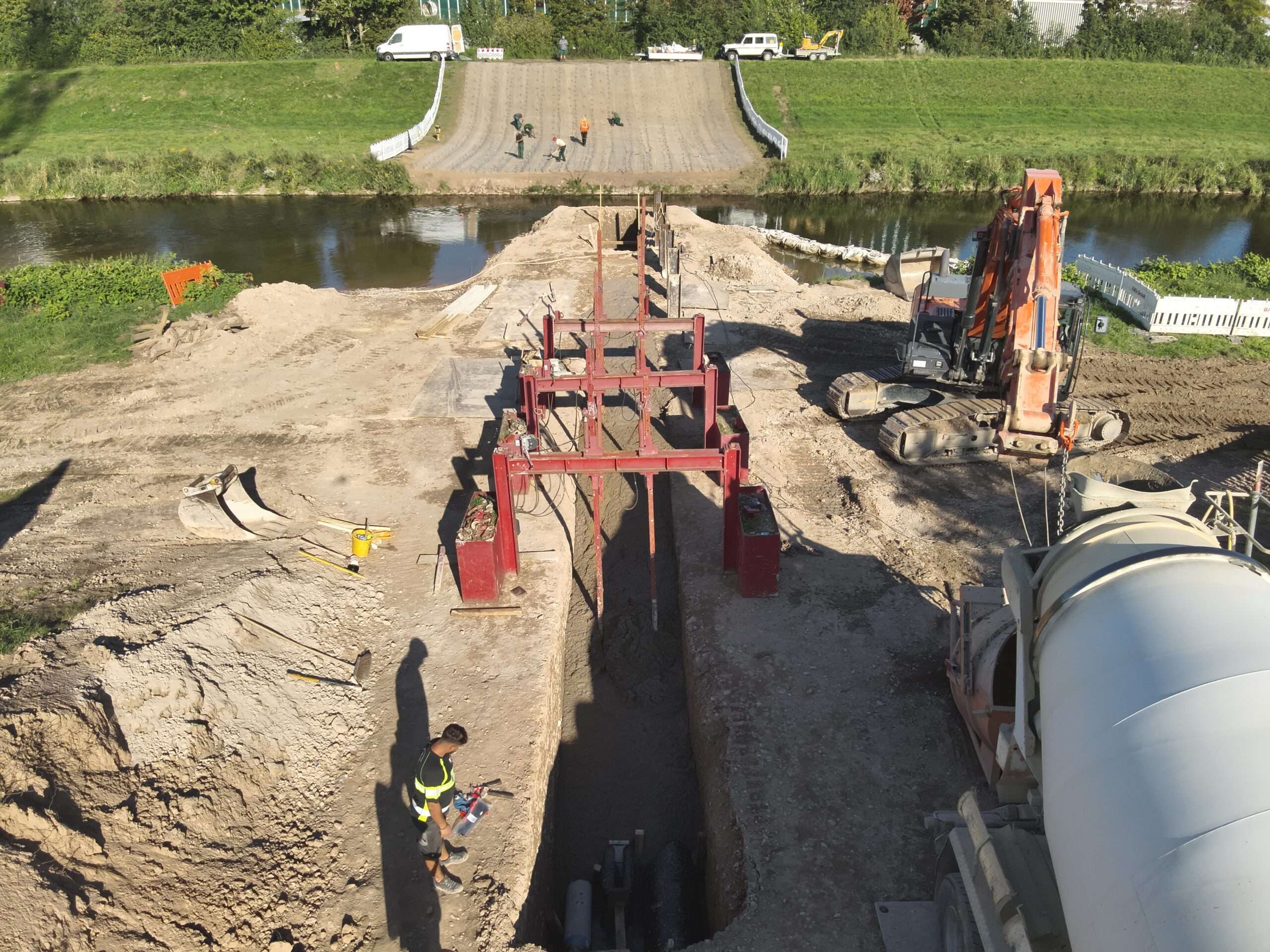

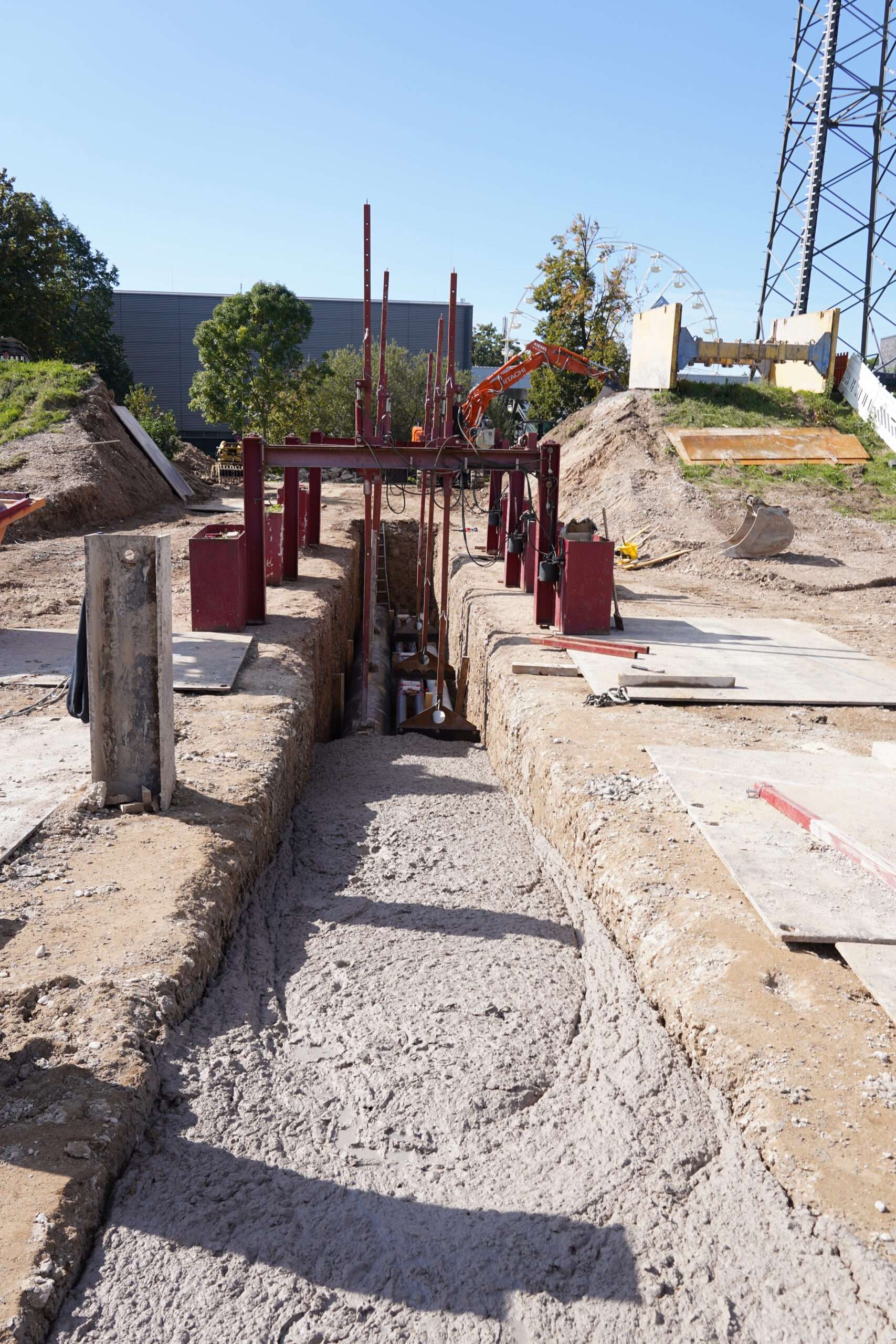

- Ringspaltfreie Verfüllung und Auftriebssicherung
Fachplanerische Lösung
- Variantenvergleich zur Auswahl der optimalen Bauweise

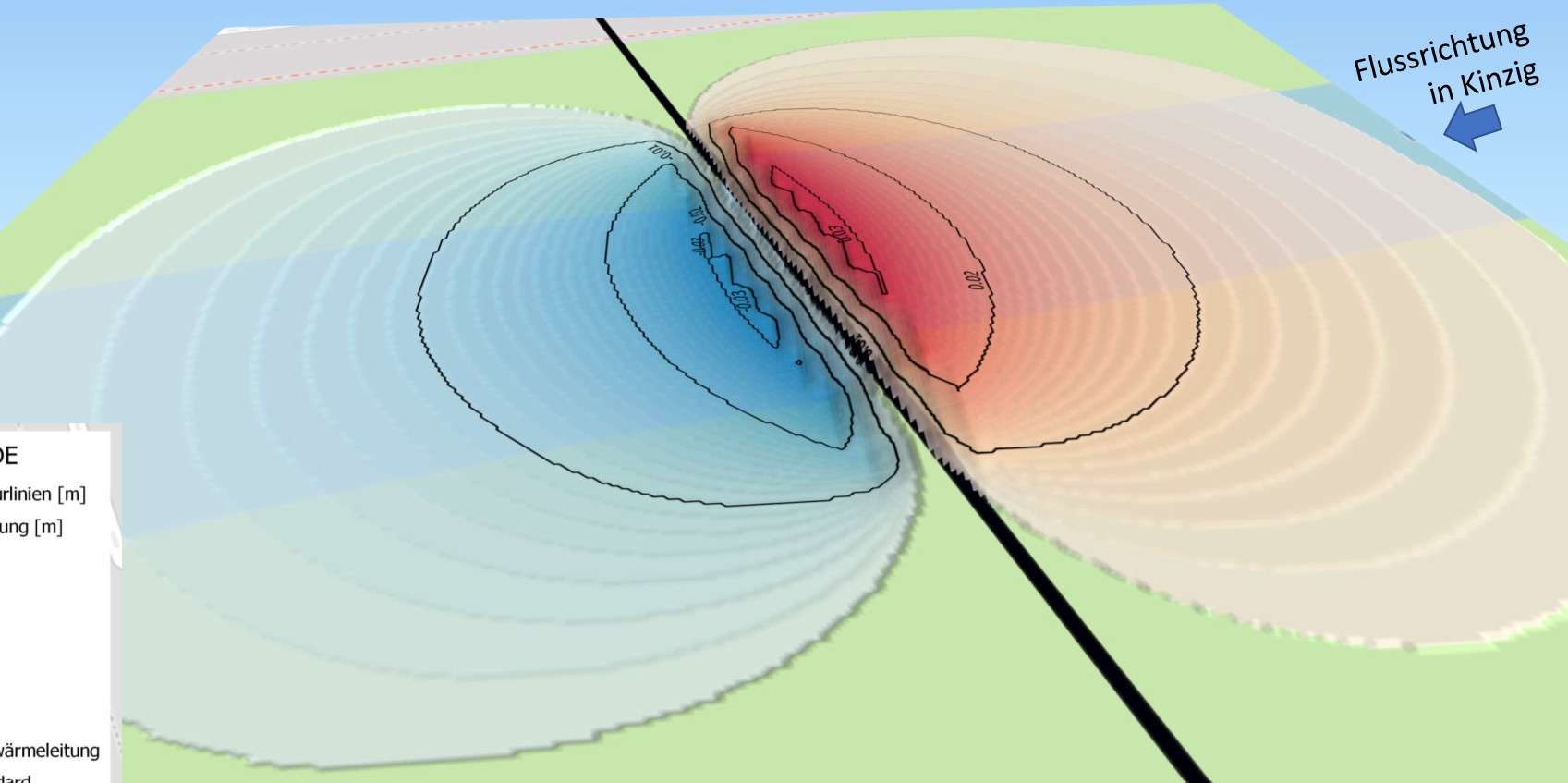

- Hydrogeologische Modellierung zur Nachweisführung

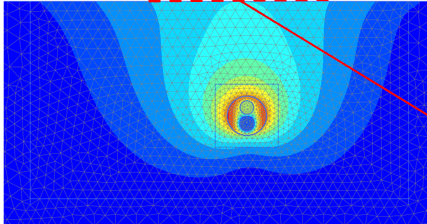

- FEM-basierte statische Dimensionierung
- Thermomechanische Analyse der Deichstabilität
- Planung einer getakteten Bauprozesskette
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Einstellung definierter mechanischer und hydraulischer Eigenschaften
- Sicherstellung der Einbaufähigkeit unter Wasser
- Qualitätssicherung durch Prüf- und Freigabeprozesse
- Dokumentation aller Material- und Einbauparameter
Flüssigboden-Anwendung
- Dükerung von Fernwärmeleitungen unter Gewässern
- Einsatz im Deich- und Hochwasserschutzbereich
- Herstellung hydraulisch wirksamer Dichtkörper
- Ringspaltfreie Rohrbettung und Auftriebssicherung
- Alternative zu Spundwand- und Mikrotunneling-Verfahren
