Nürnberg 110kV
- System – Hohlraumver-
pressung
Hohlraumverpressung für 110kV-Systeme mit Flüssigboden – thermisch optimiert, hohlraumfrei und dauerhaft lösbar.
Flüssigboden Engineering
Nürnberg – sichere und wärmeoptimierte Verpressung im Hochspannungs- und Bahnbereich

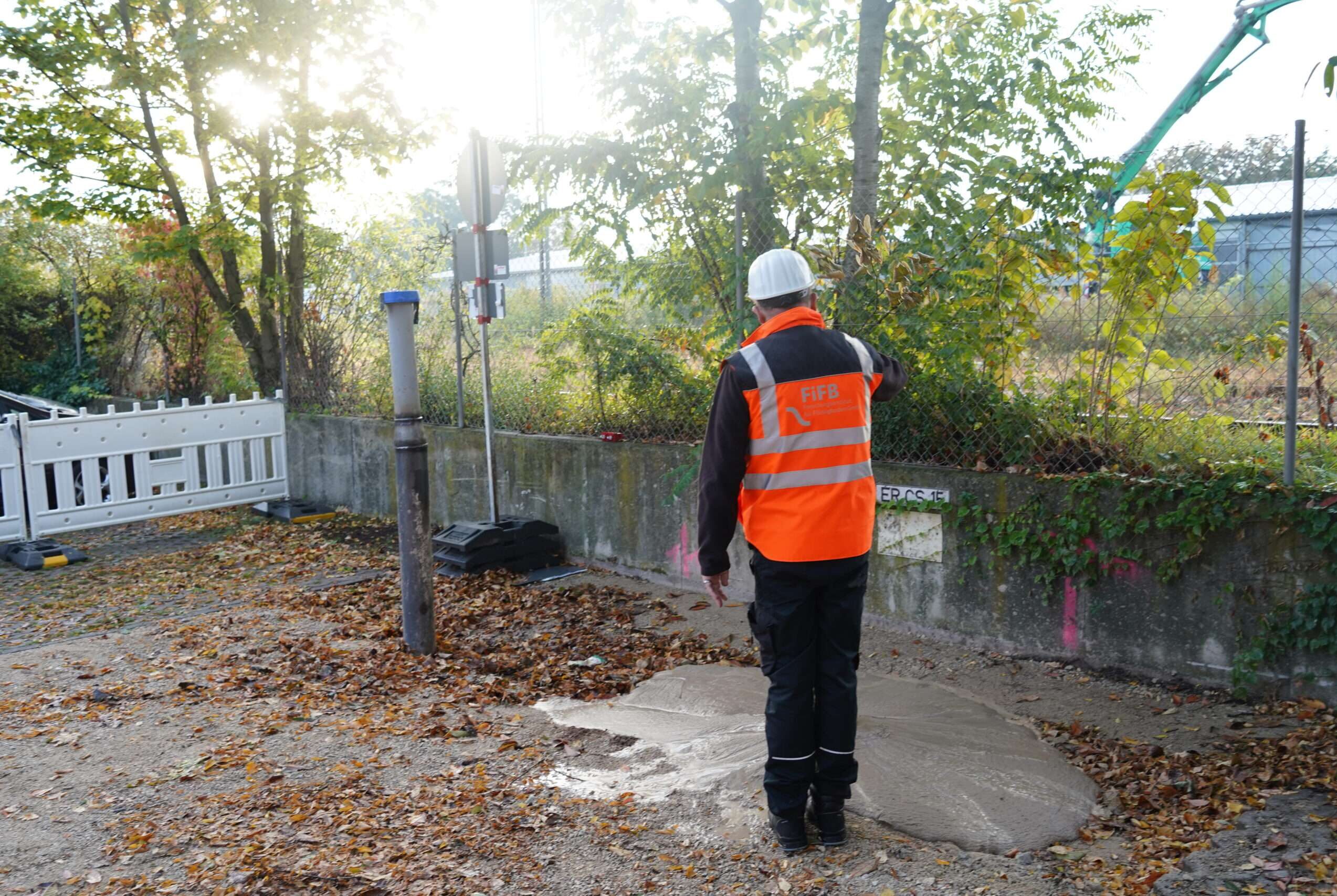

Im Rahmen eines Infrastrukturprojekts in Nürnberg wurde die Verpressung eines Schutzrohrs für ein 110kV-System unter extrem beengten geometrischen Bedingungen realisiert. Ziel war eine dauerhaft hohlraumfreie, thermisch optimierte und gleichzeitig reversible Verfüllung im sensiblen Umfeld von Bahninfrastruktur.
Durch den Einsatz einer projektspezifischen RSS-Flüssigbodenrezeptur konnte eine gleichmäßige, wärmeleitfähige und restelastische Verfüllung hergestellt werden. Die Lösung gewährleistet eine sichere Wärmeabfuhr, minimiert den Wärmeübergangswiderstand und stellt die langfristige Funktionsfähigkeit des Hochspannungssystems sicher.
Herausforderungen
- Extrem enge Hohlräume (bis ca. 2 cm Abstand zwischen Leerrohren)
- Sicherstellung der Wärmeabfuhr des 110kV-Systems
- Vermeidung von Ringspalten zur Reduktion des Wärmeübergangswiderstands
- Anforderungen an Restelastizität im Bahnbereich
- Dauerhafte Wiederlösbarkeit und stabile Langzeiteigenschaften
Die Lösung
- Entwicklung einer thermisch optimierten Flüssigbodenrezeptur
- Verpressung der Hohlräume mit pumpfähigem Flüssigboden
- Abstimmung von Thixotropie und Pumpdruck für hohlraumfreie Verfüllung
- Nachweis der Wärmeabfuhr durch Temperaturfeldmodell
- Einstellung definierter Langzeiteigenschaften
Fachplanerische Lösung
- Erstellung einer Rezepturspezifikation für alle relevanten Materialparameter
- Entwicklung und externe Prüfung eines Temperaturfeldmodells
- Nachweis der sicheren Wärmeabfuhr und Vermeidung von Übertemperaturen
- Integration der thermischen Anforderungen in die Planung
- Sicherstellung der Systemfunktion unter Betriebsbedingungen
FiFB-Lösungen
- Rezepturentwicklung auf Basis des örtlichen Ausgangsmaterials
- Nachweis mechanischer und thermischer Eigenschaften
- Definition langfristiger Materialparameter
- Laboruntersuchungen zur Bestätigung der Wärmeabfuhr
- Sicherstellung der Verarbeitbarkeit und Qualität
Flüssigboden-Anwendung
- Verpressung von Hohlräumen in Hochspannungssystemen
- Bettung und Einbettung von 110kV-Leitungen
- Einsatz im Bahnbau und bei dynamischen Lasten
- Herstellung thermisch leitfähiger Verfüllkörper
- Anwendung bei komplexen Geometrien und engen Einbauräumen
