Lörrach – Hangsicherung mit RSS-Wand

Hangsicherung mit RSS-Wand – stabile, setzungsarme Lösung bei steilen Böschungen und beengten Verhältnissen.



Flüssigboden Engineering

Lörrach – sichere Baugrube trotz extrem steiler Böschung und schwieriger Bodenverhältnisse

Im Zuge eines Wohnbauprojekts in Lörrach musste eine bestehende Böschung unter anspruchsvollen geotechnischen Bedingungen dauerhaft stabilisiert werden. Durch den geplanten Aushub wurde die Böschung stark beansprucht und auf Neigungen von bis zu 77° steiler gestellt.

Mit dem Einsatz einer RSS-Flüssigbodenwand konnte eine sichere, homogene und bodennahe Stabilisierung realisiert werden. Die Lösung ermöglicht eine kontrollierte Verformung, hohe Standsicherheit in allen Bauzuständen und eine wirtschaftliche Alternative zu konventionellen Stützbauwerken.

Skizzenhafte Darstellung der Schnitte des Hauses und des Grundstücks

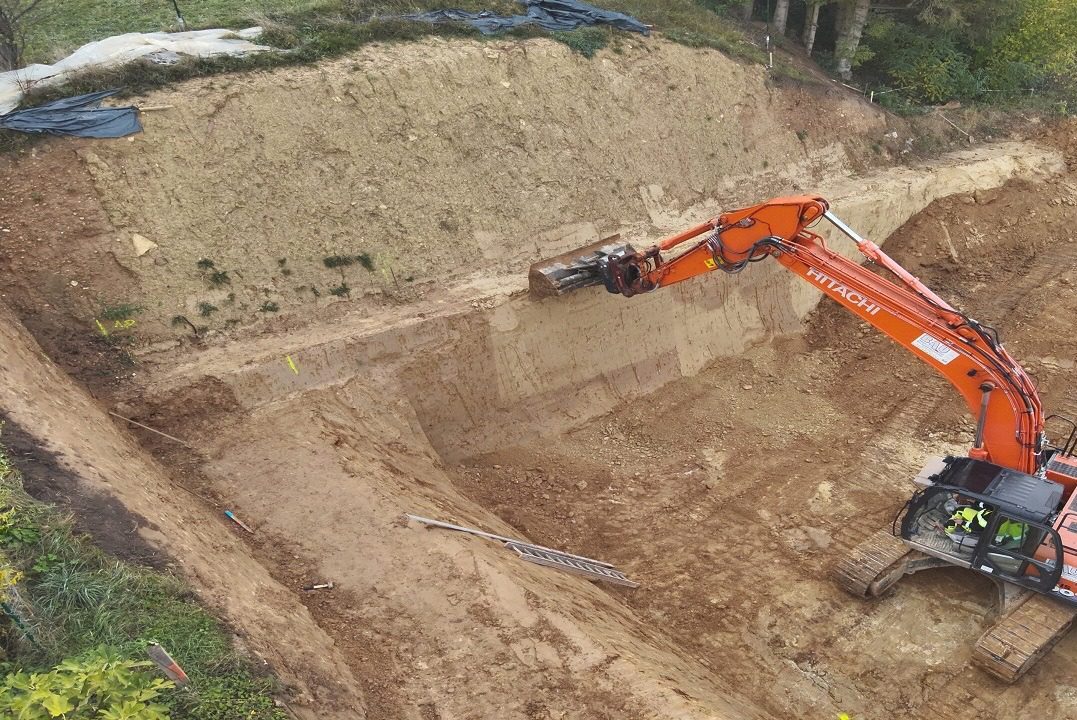

Großflächige Baugrube mit steilen Hängen; Bagger arbeitet präzise an den RSS Wänden
Ausschnitt eines 2D-FEM Modells einer Flüssigbodenwand mit integrierten HEB-Trägern.
Eine Flüssigbodenwand erstellt eine Hangsicherung.
Ein großer Bagger legt eine Flüssigbodenwand an einem Hang frei.
Luftaufnahme eines Baggers der eine Flüssigbodenwand an einem Hang freilegt.

Herausforderungen

  • Sehr steile Böschung (bis ca. 77°)
  • Kohäsionsarme und heterogene Böden
  • Risiko eines globalen Böschungsversagens
  • Beengte Platzverhältnisse
  • Nachweis der Standsicherheit in allen Bauzuständen

Die Lösung

  • Einsatz einer RSS-Flüssigbodenwand als Stützbauwerk
  • Substitution konventioneller Hangsicherungen
  • Variantenoptimierte Auslegung der Wandgeometrie
  • Teilweise Integration von HEB-Trägern
  • Bauablaufgerechte Herstellung im Wechsel von Aushub und Verfüllung

Fachplanerische Lösung

  • FEM-basierte Verformungs- und Sicherheitsanalyse (PLAXIS 2D)
  • Abbildung aller Bauzustände (Herstellung, Aushub, Endzustand)
  • Einsatz eines Mohr-Coulomb-Modells
  • Nachweis von Gebrauchstauglichkeit und Tragfähigkeit
  • Analyse potenzieller Versagensmechanismen

FiFB-Lösungen

  • Entwicklung projektspezifischer Flüssigbodenrezepturen
  • Anpassung an heterogene Baugrundverhältnisse
  • Sicherstellung mechanischer Stabilität und Verformungsverhalten
  • Qualitätssicherung durch abgestimmte Materialparameter
  • Unterstützung der Standsicherheit durch bodenähnliches Verhalten

Flüssigboden-Anwendung

  • Hangsicherung und Böschungsstabilisierung
  • Einsatz im Hoch- und Ingenieurbau
  • Ersatz konventioneller Stützkonstruktionen
  • Anwendung bei beengten Platzverhältnissen
  • Lösung für heterogene Baugrundsituationen
