Pfuhl -
terranets bw 52 bar Gashochdruck-station Baugrube
Wasserdichte Baugrube mit RSS-Flüssigboden – Tiefgründung, Abdichtung und Lastabtrag in einem integrierten System.
Flüssigboden Engineering
Pfuhl – sichere Baugrube und Tiefgründung trotz schwieriger Boden- und Grundwasserverhältnisse

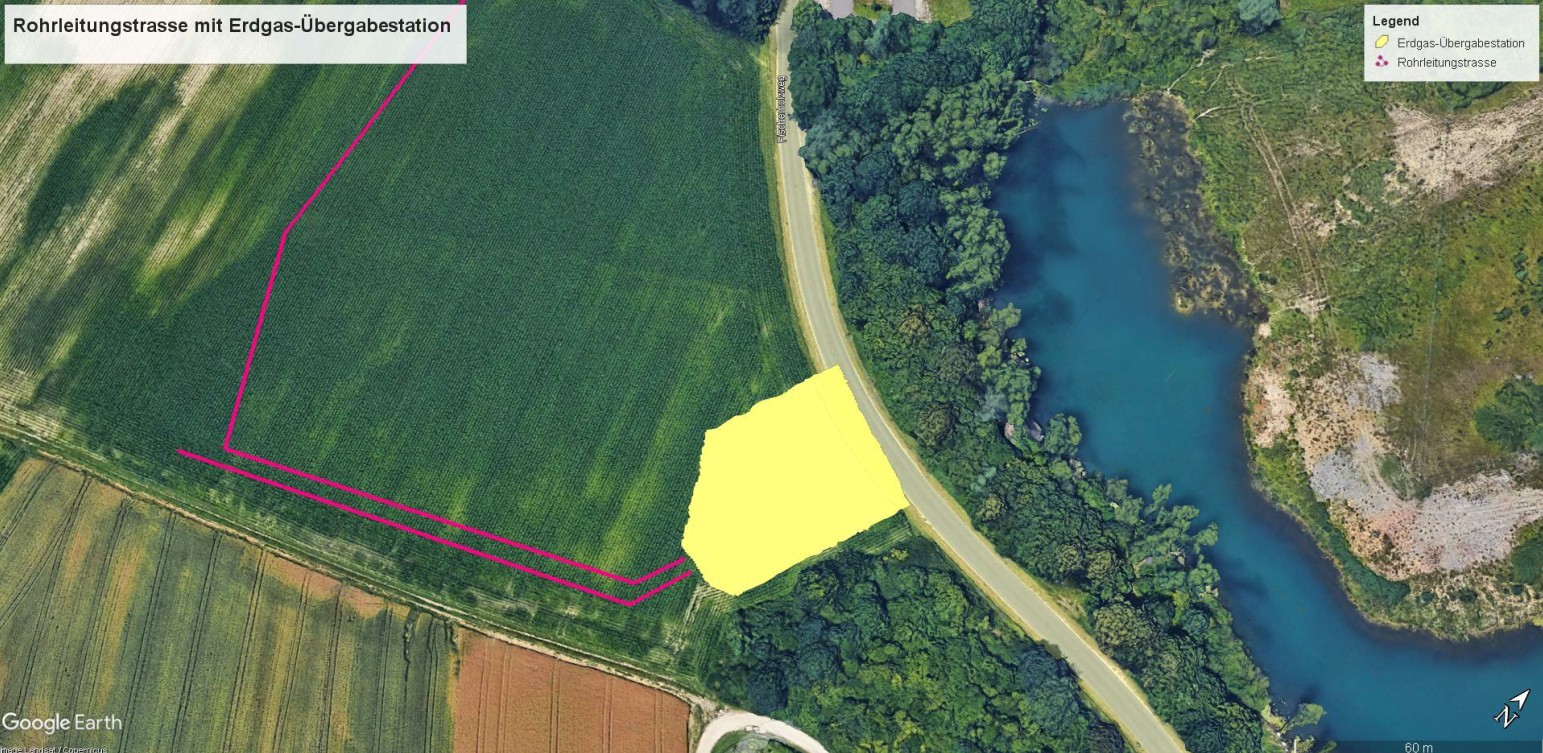

Für den Neubau einer Gashochdruck-Übergabestation der terranets bw GmbH in Pfuhl musste eine Baugrube unter äußerst anspruchsvollen hydrogeologischen und geotechnischen Bedingungen hergestellt werden. Hohe Grundwasserstände, organische und setzungsempfindliche Böden sowie sensible Bestandsleitungen mit bis zu 56 bar Betriebsdruck stellten besondere Anforderungen an Planung und Ausführung.
Mit einer Sonderlösung aus wasserdichtem RSS-Flüssigbodenbauwerk, geotextilummantelten Flüssigbodensäulen und einem lastverteilenden RSS-Geoponton konnte ein trockener Arbeitsraum ohne großflächige Wasserhaltung hergestellt werden. Die Lösung verbindet Abdichtung, Tiefgründung, Lastabtrag und Baugrubensicherung in einem integrierten geotechnischen System.
Herausforderungen
- Hoher Grundwasserstand und wassergesättigte Böden
- Organische und setzungsempfindliche Baugrundschichten
- Risiko von Suffosion und Instabilität bei Wasserhaltung

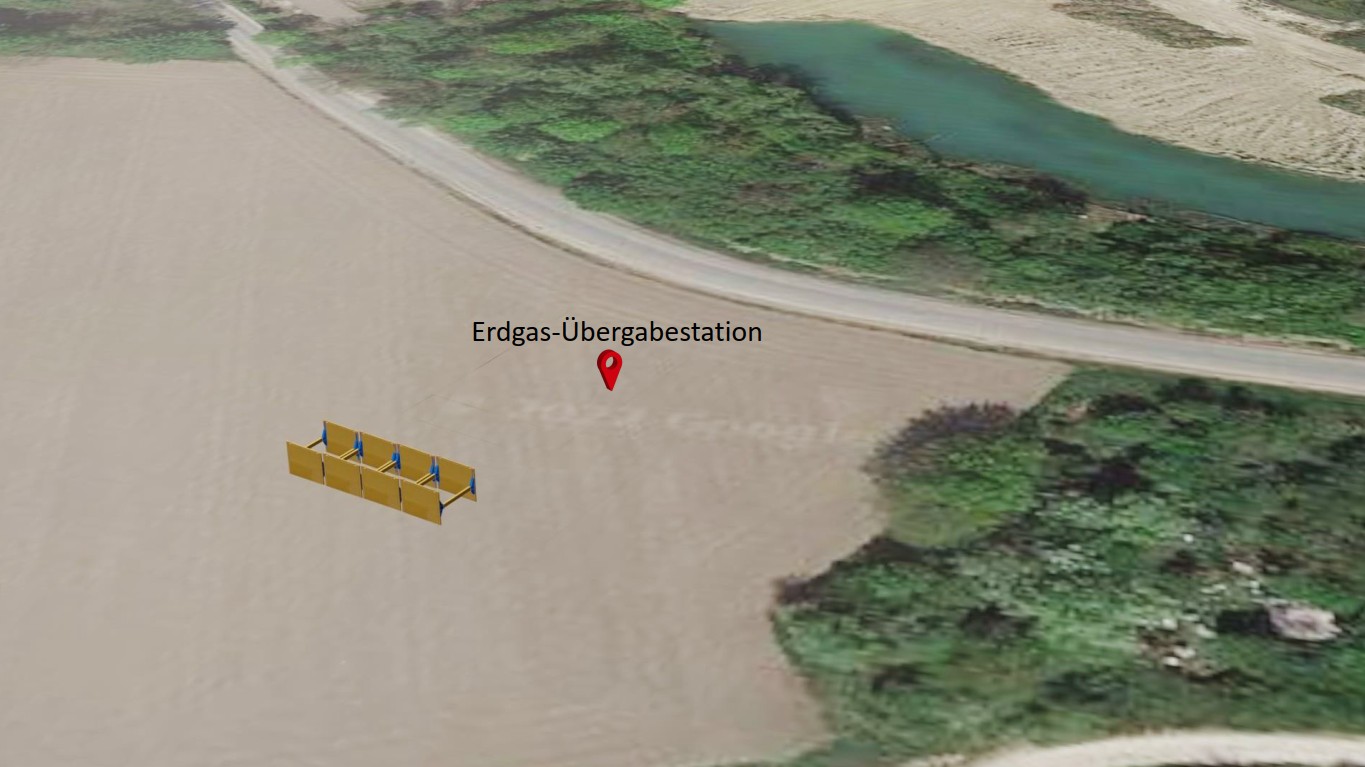

- Schutz bestehender Gashochdruckleitungen vor Setzungen
- Vermeidung von Differenzsetzungen zwischen Bauwerk und Leitungstrasse
- Hohe Anforderungen an Genehmigungsfähigkeit und Grundwasserschutz
Die Lösung

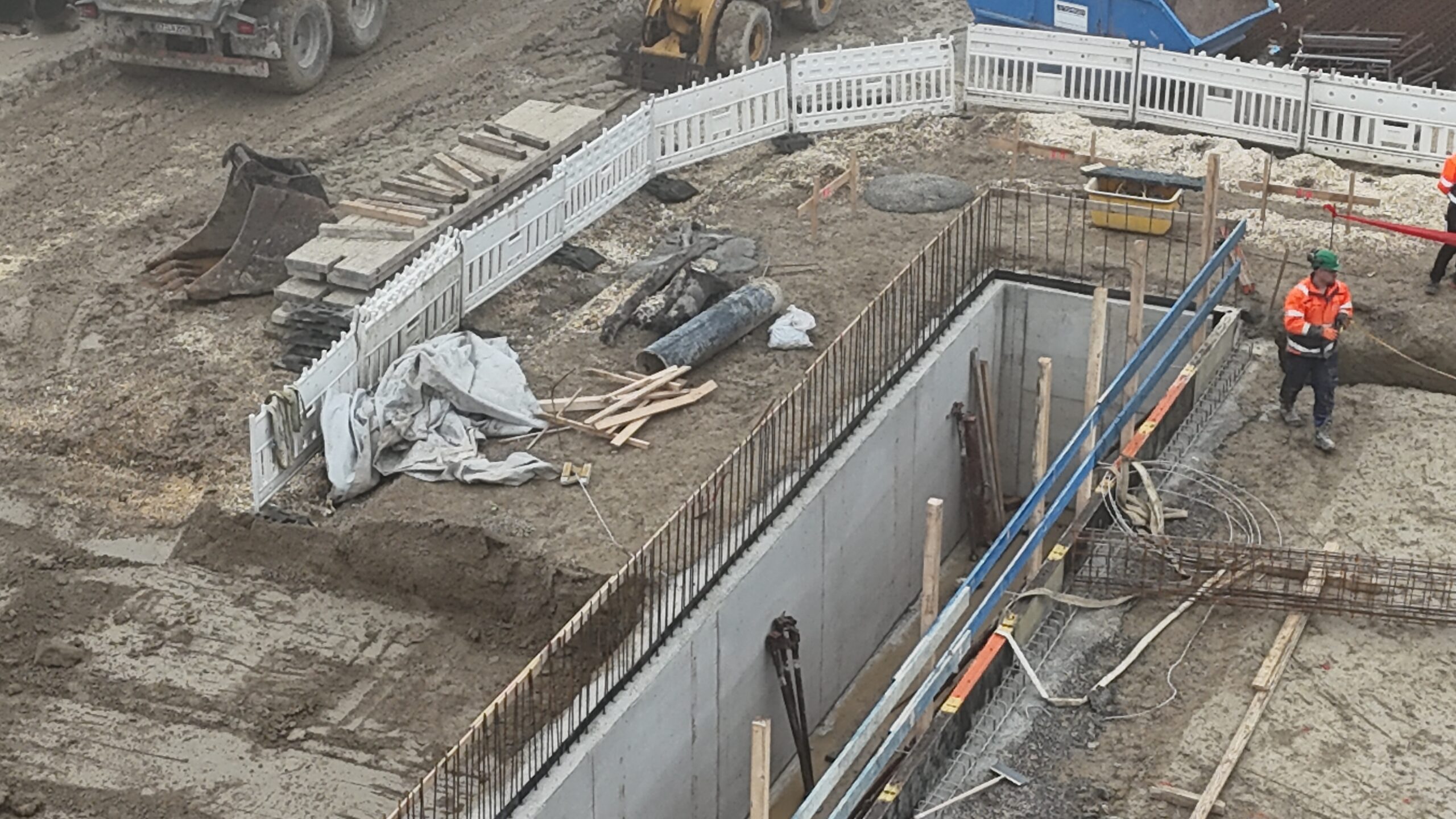

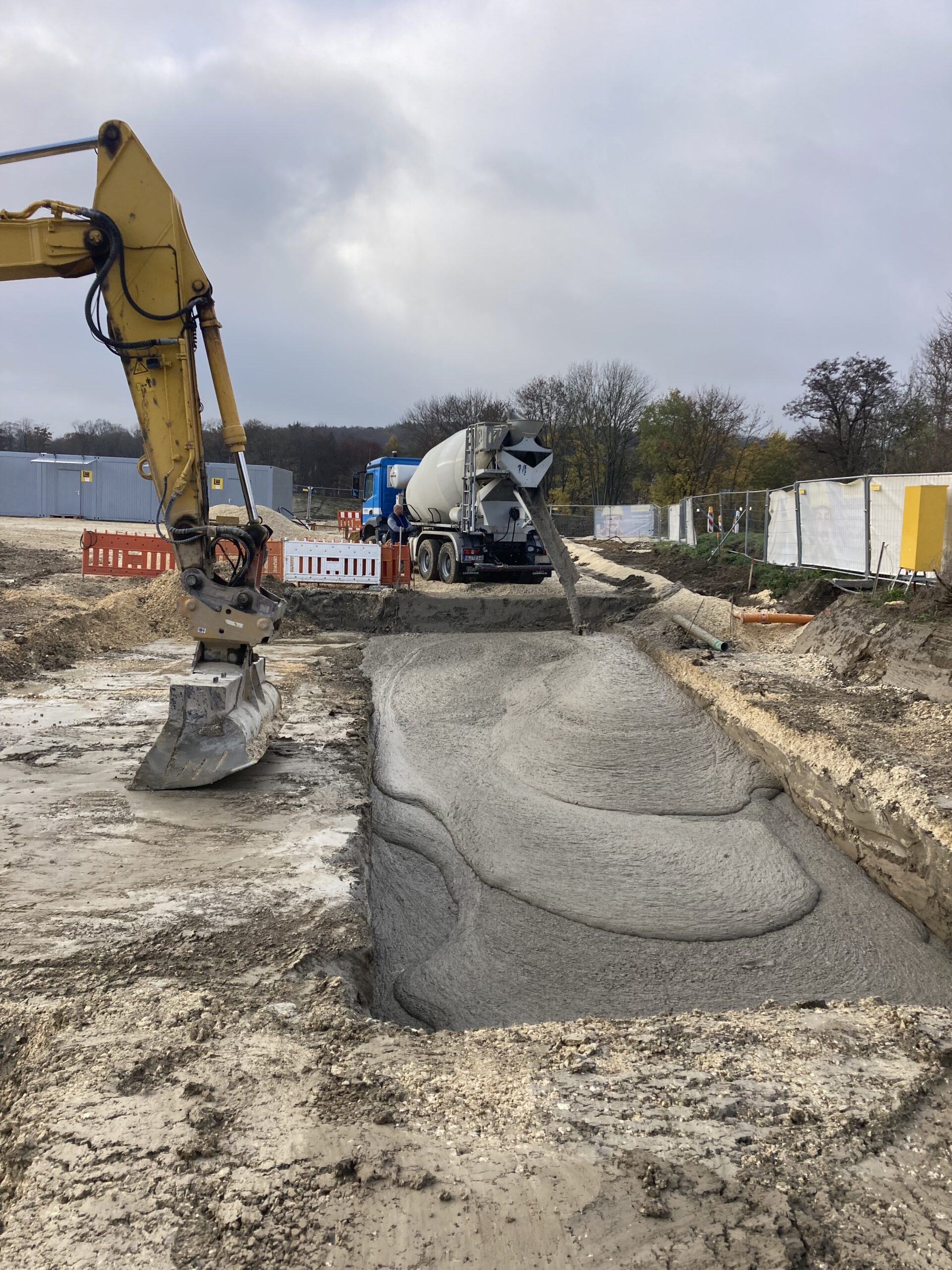

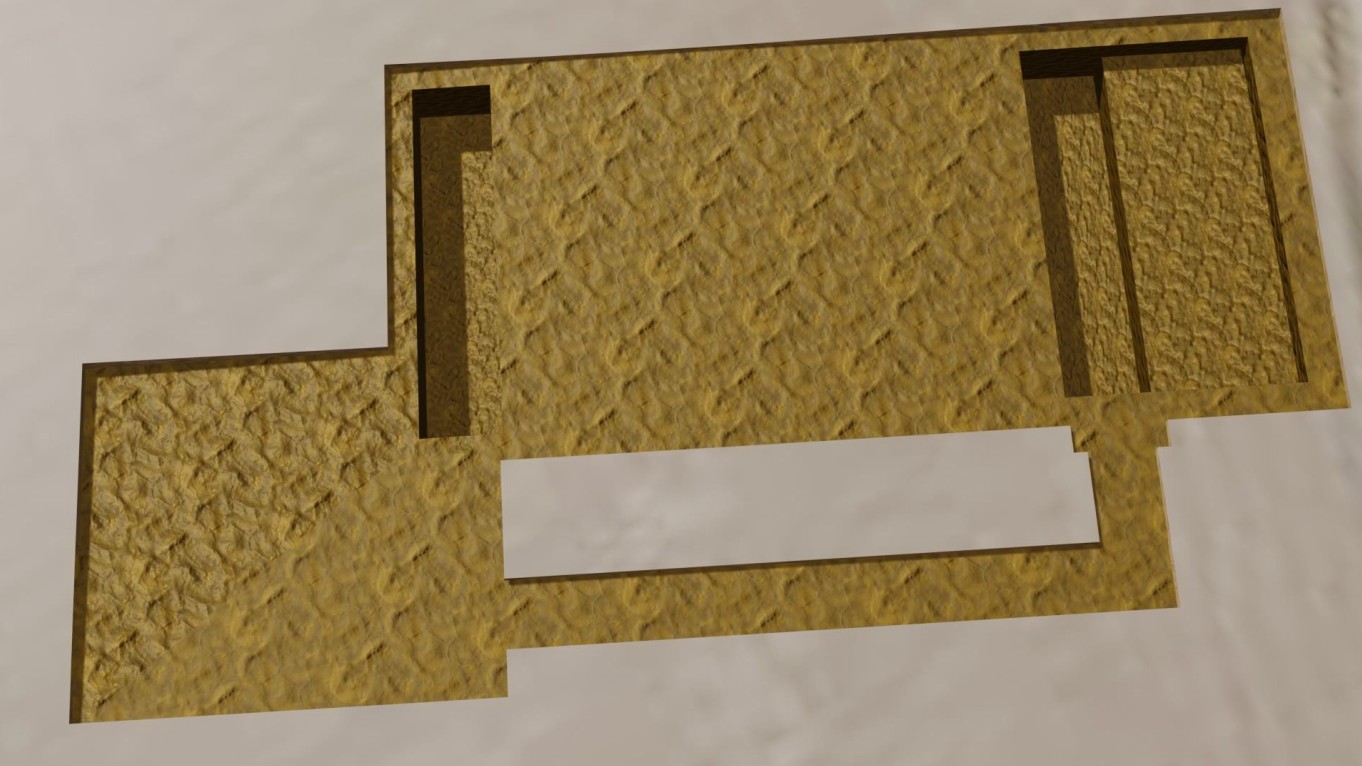

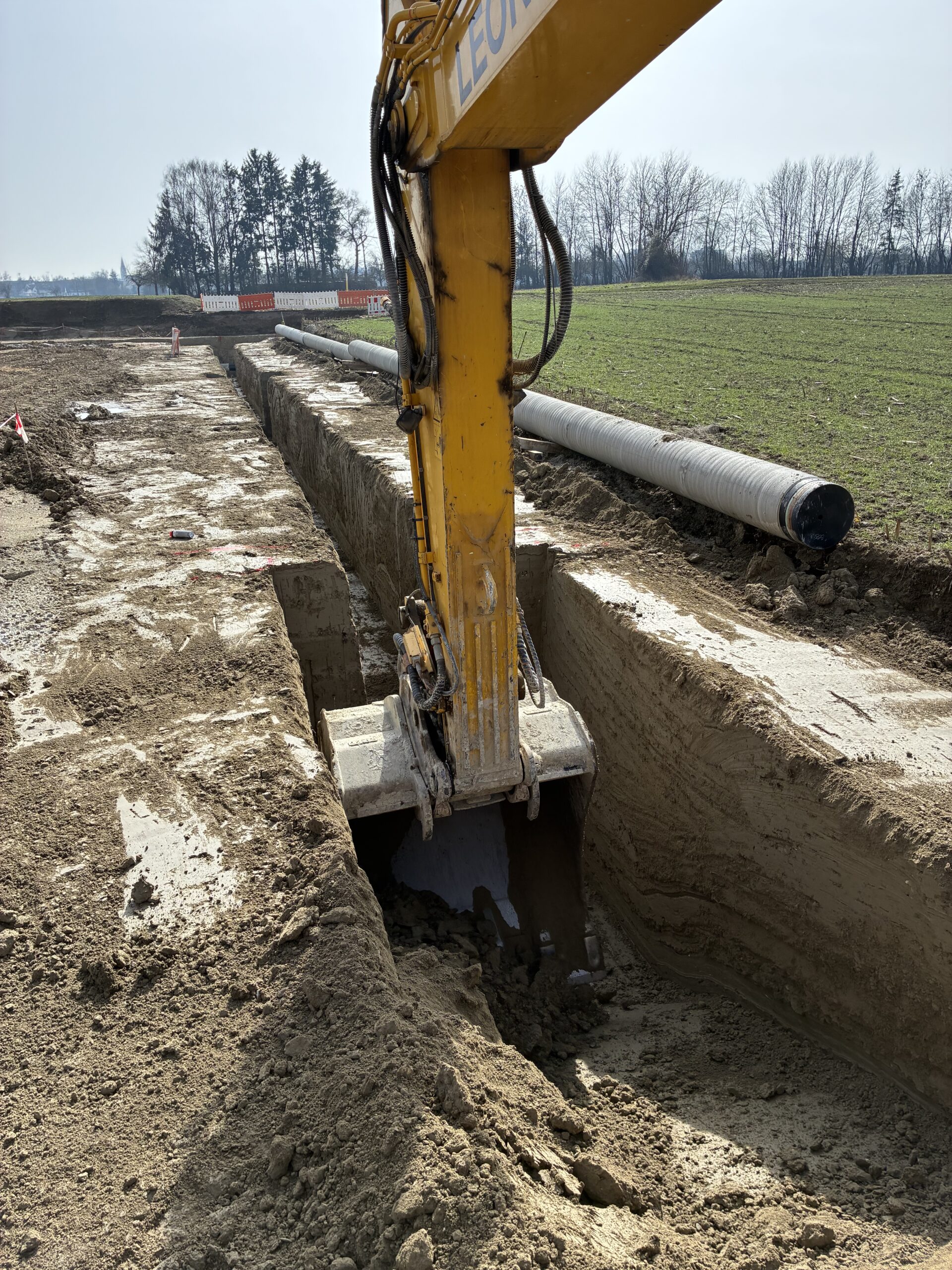

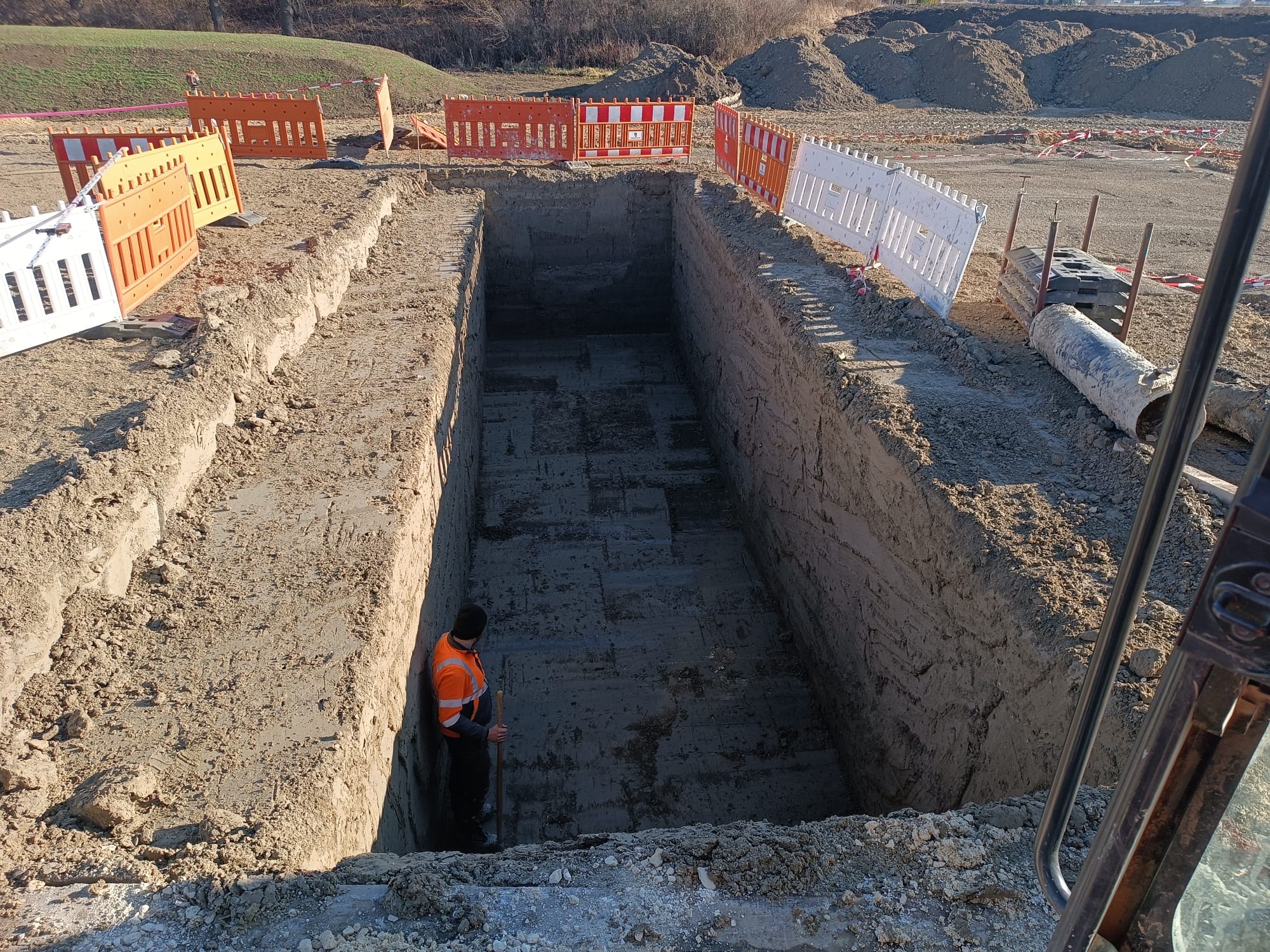

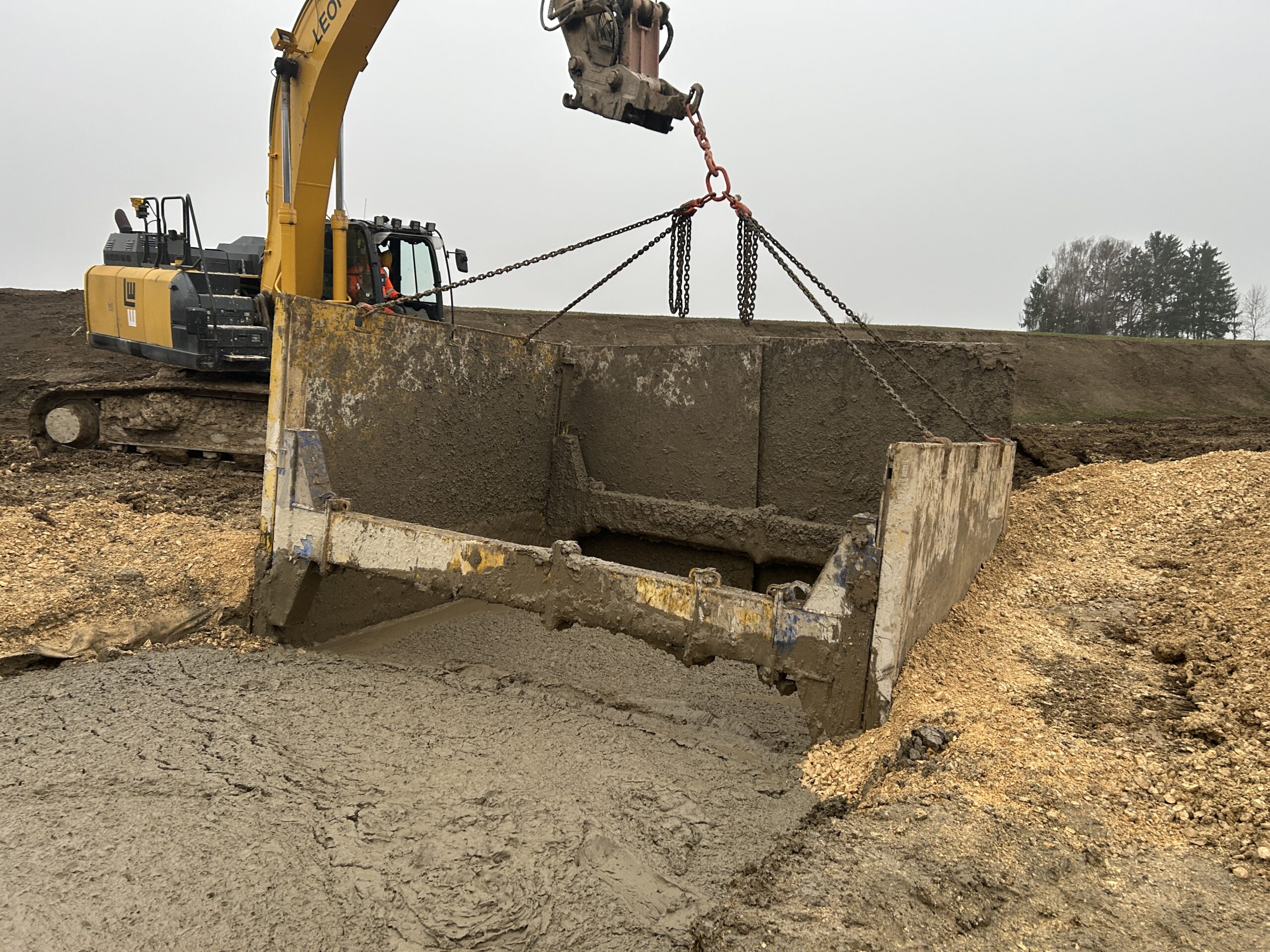

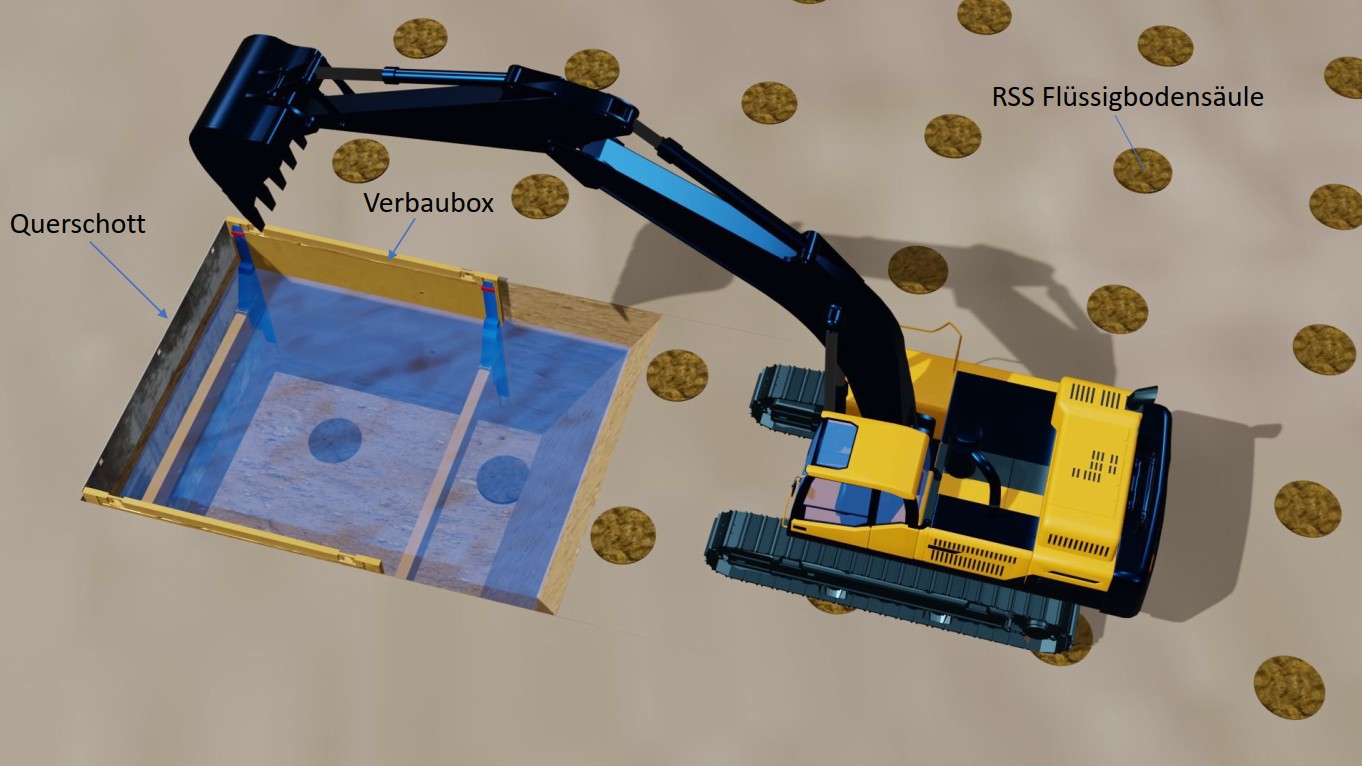

- Herstellung eines wasserdichten RSS-Flüssigbodenblocks

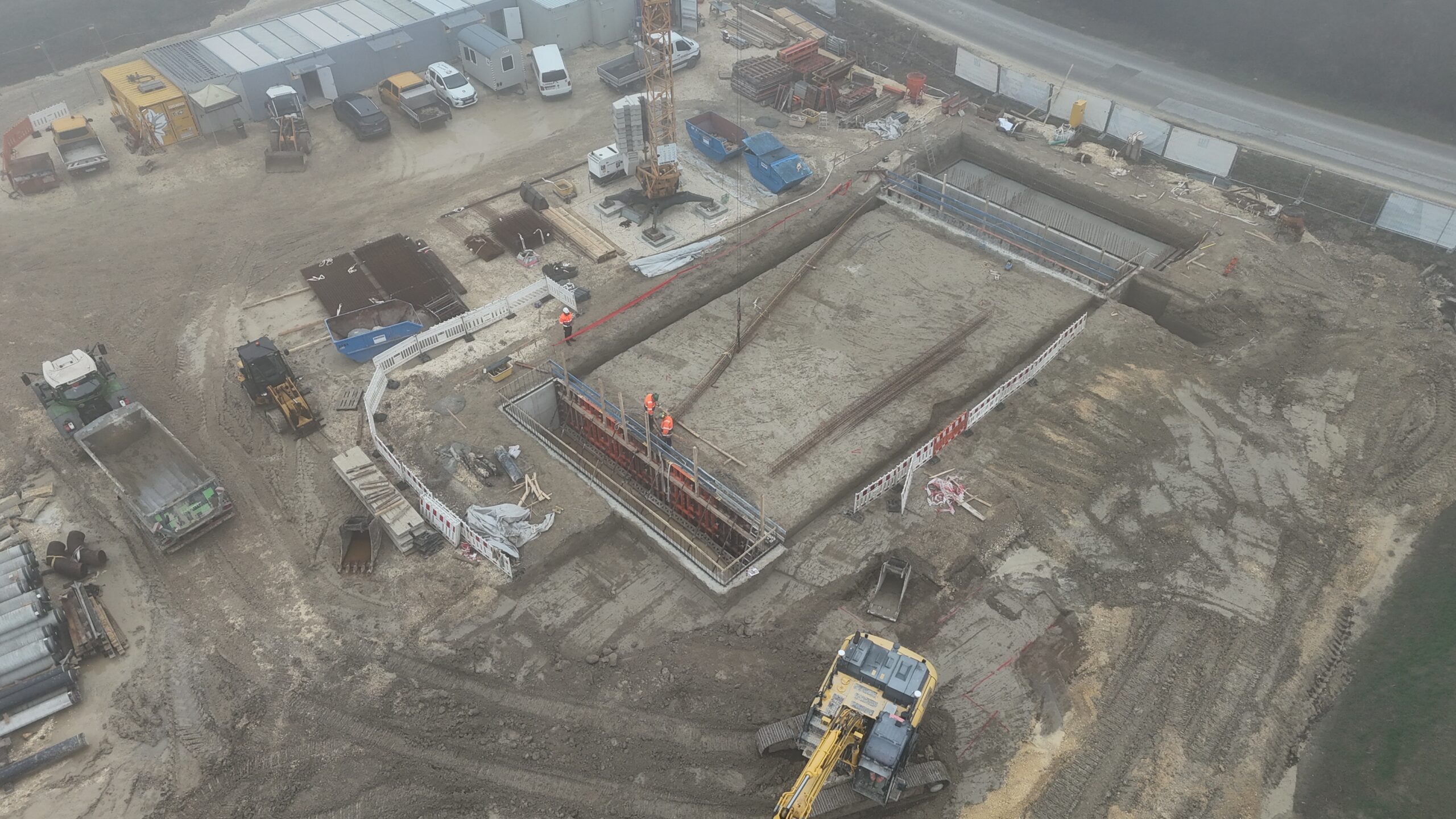

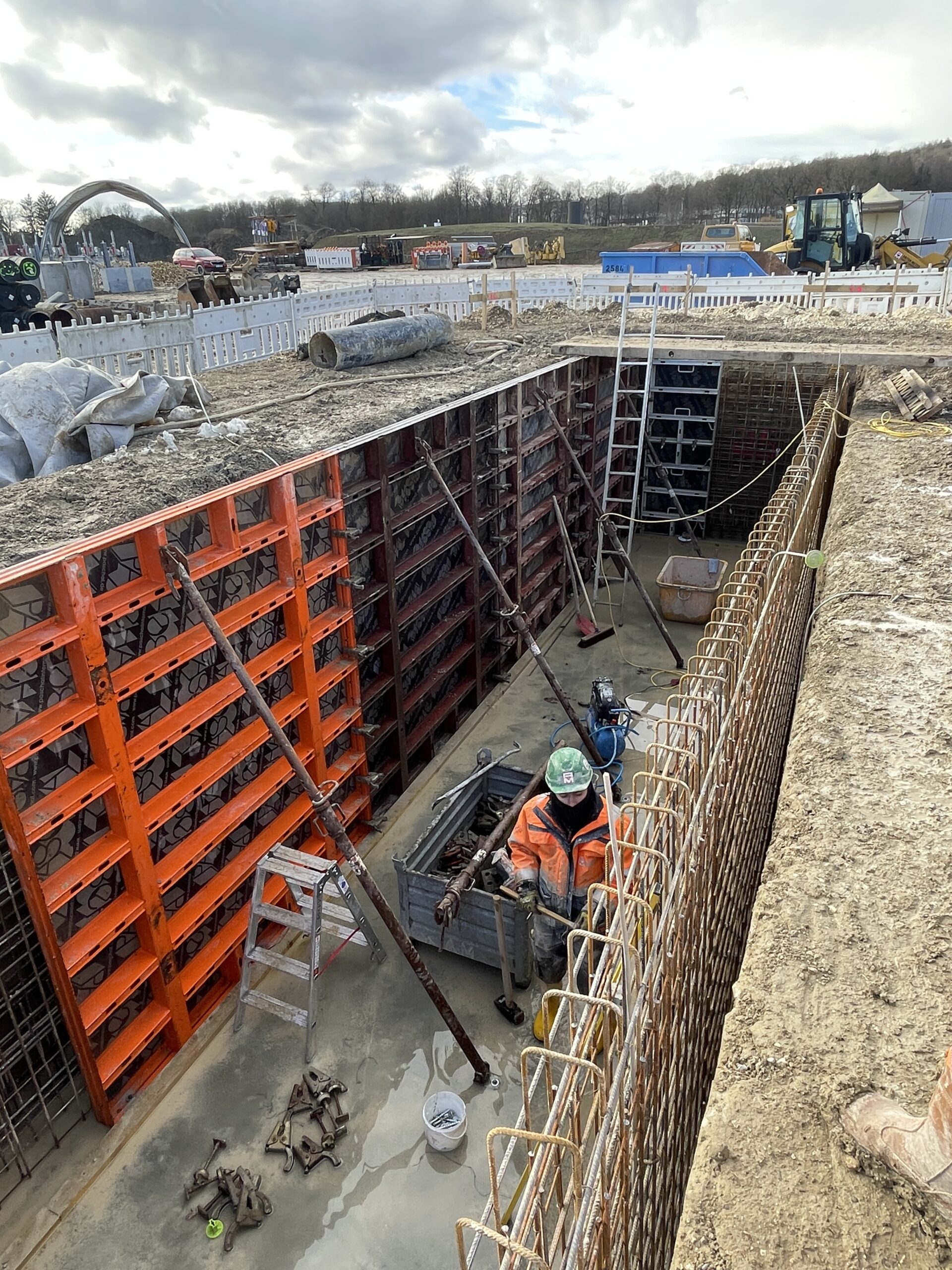

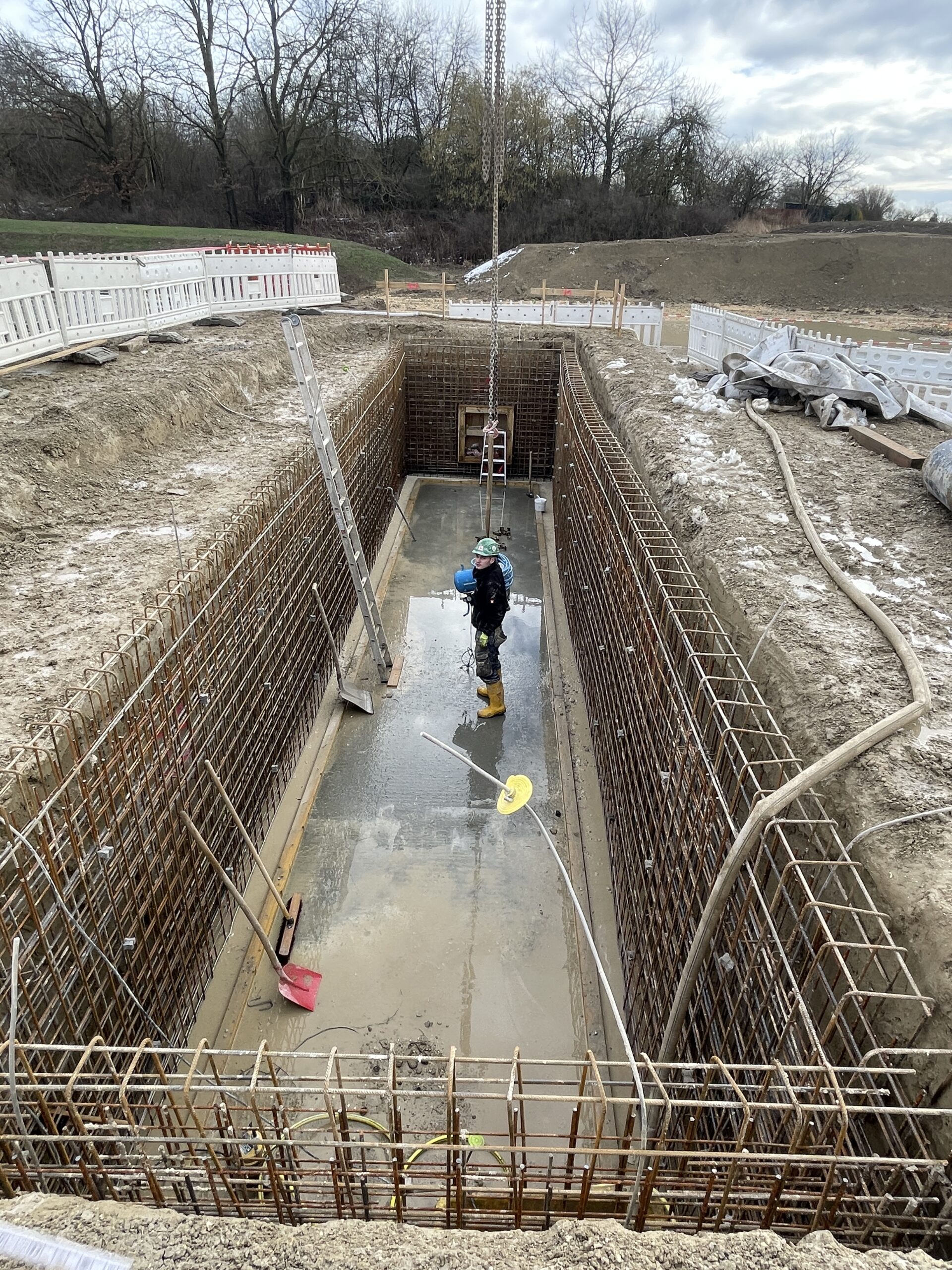

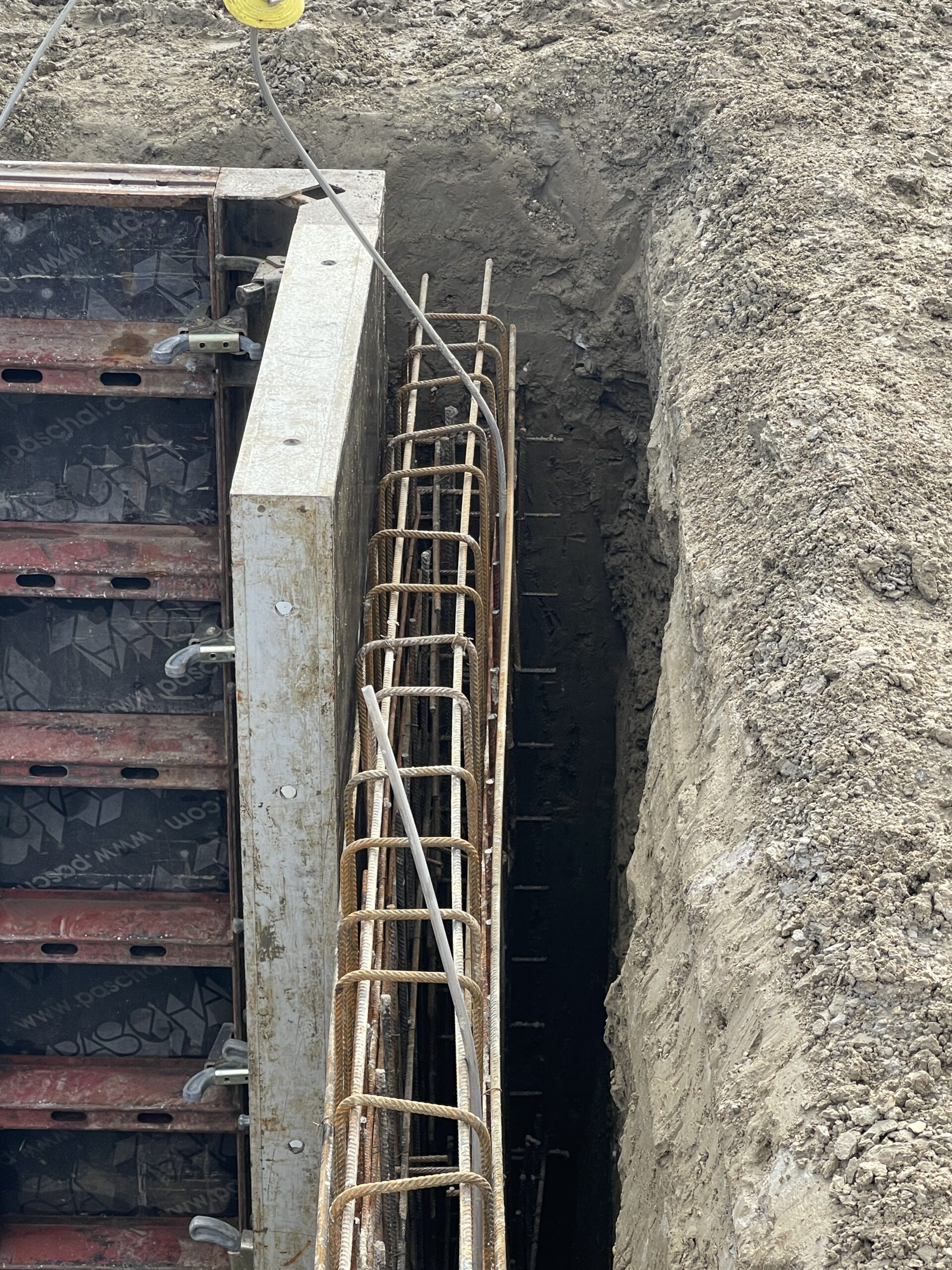

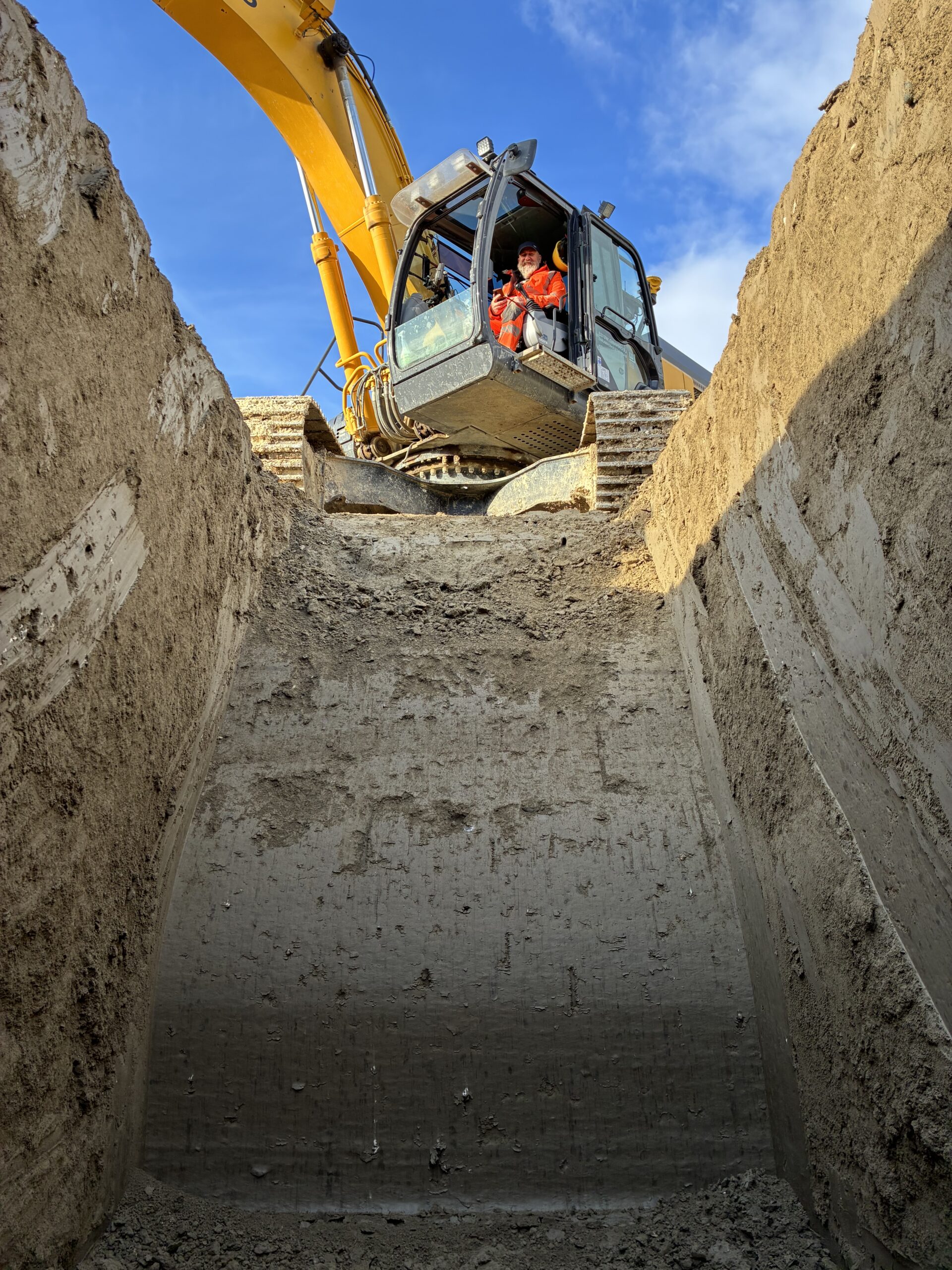

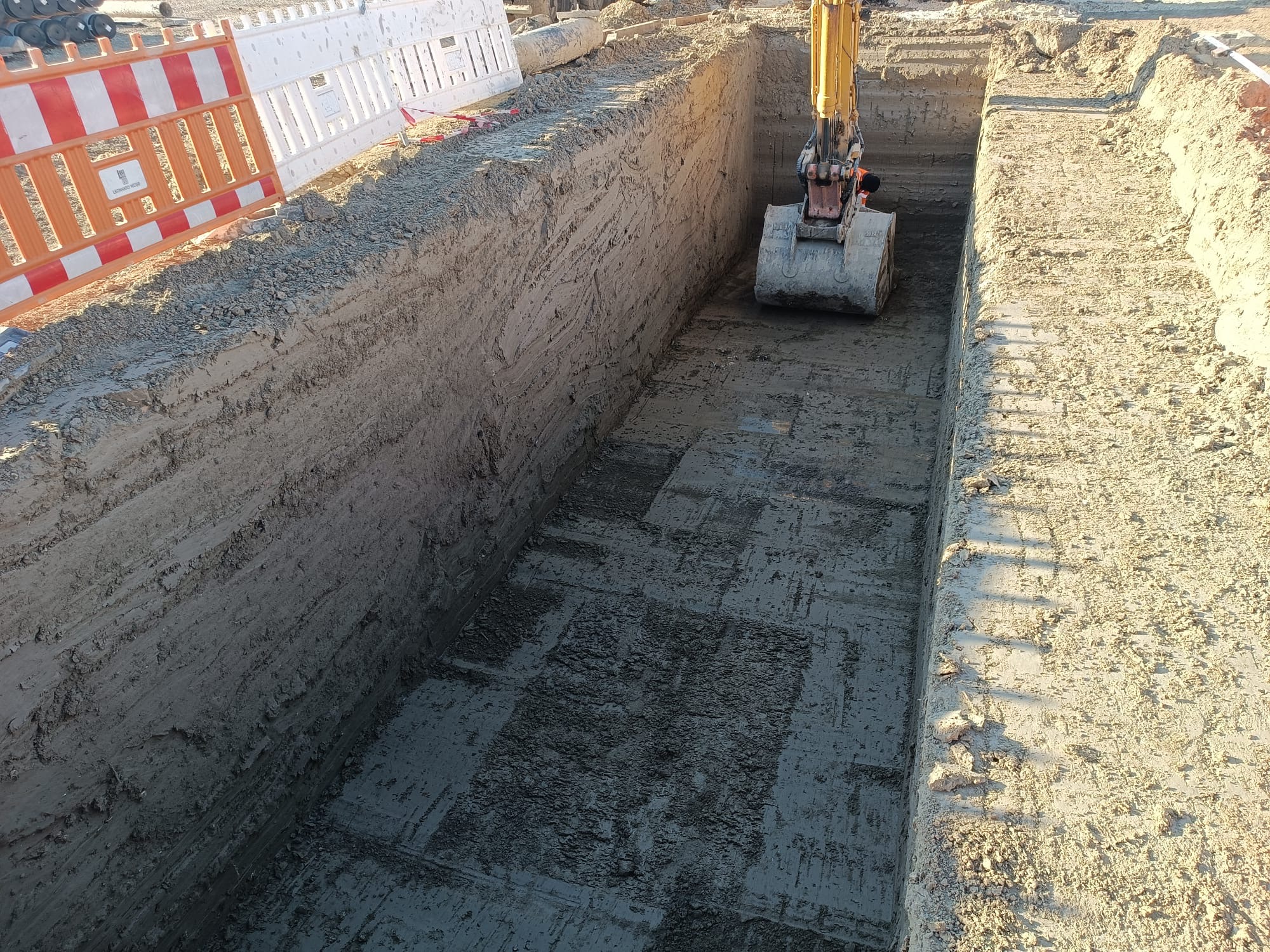

- Ausbildung eines trockenen Arbeitsraums im Flüssigbodenbauwerk

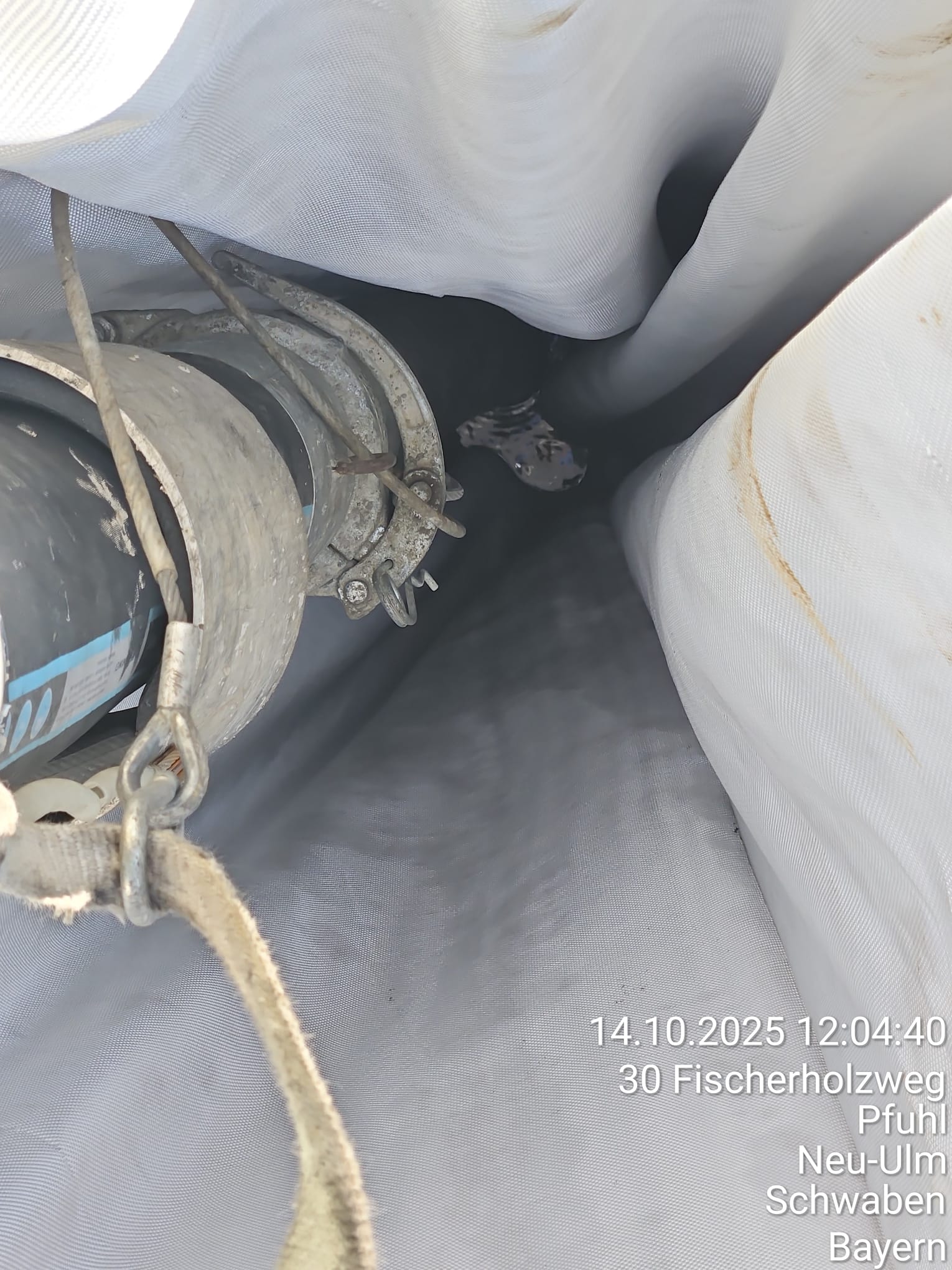

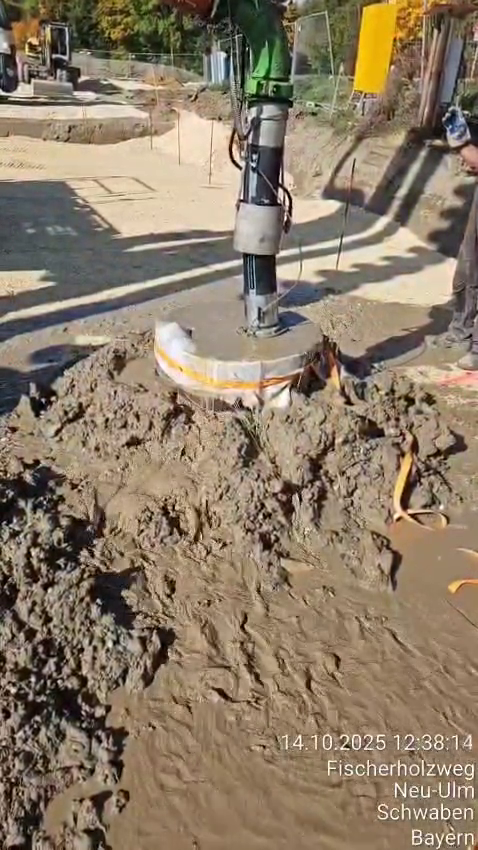

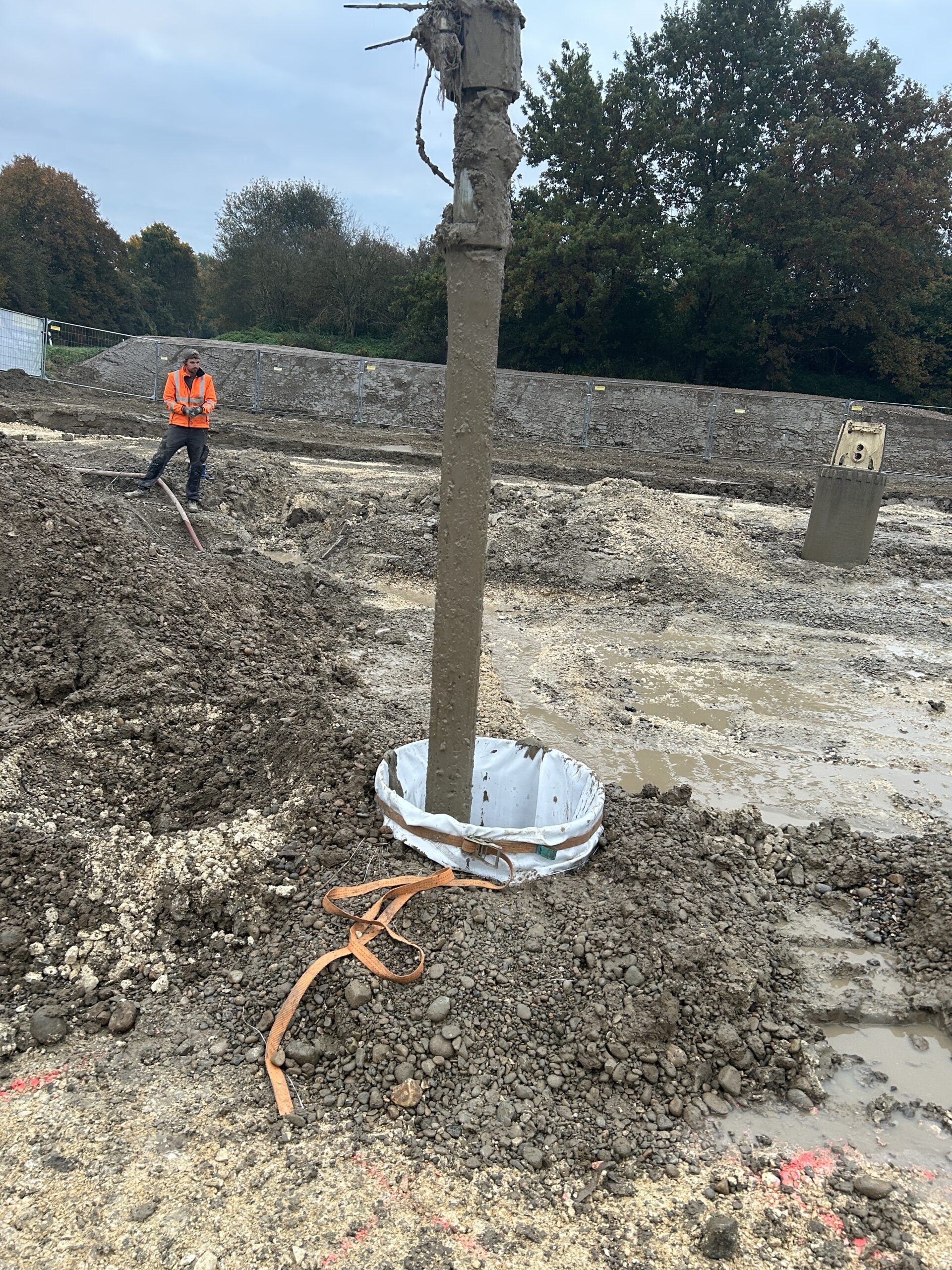

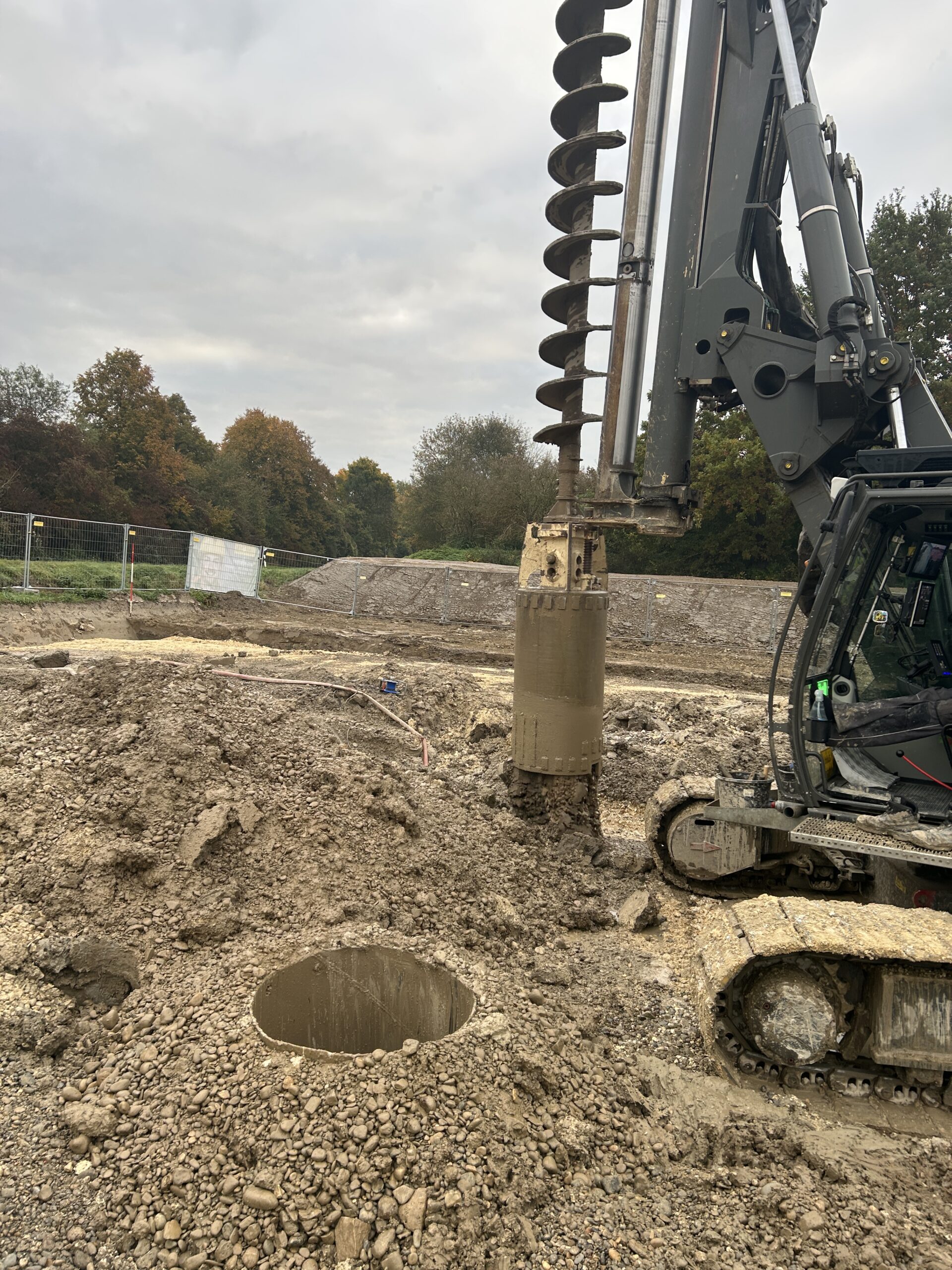

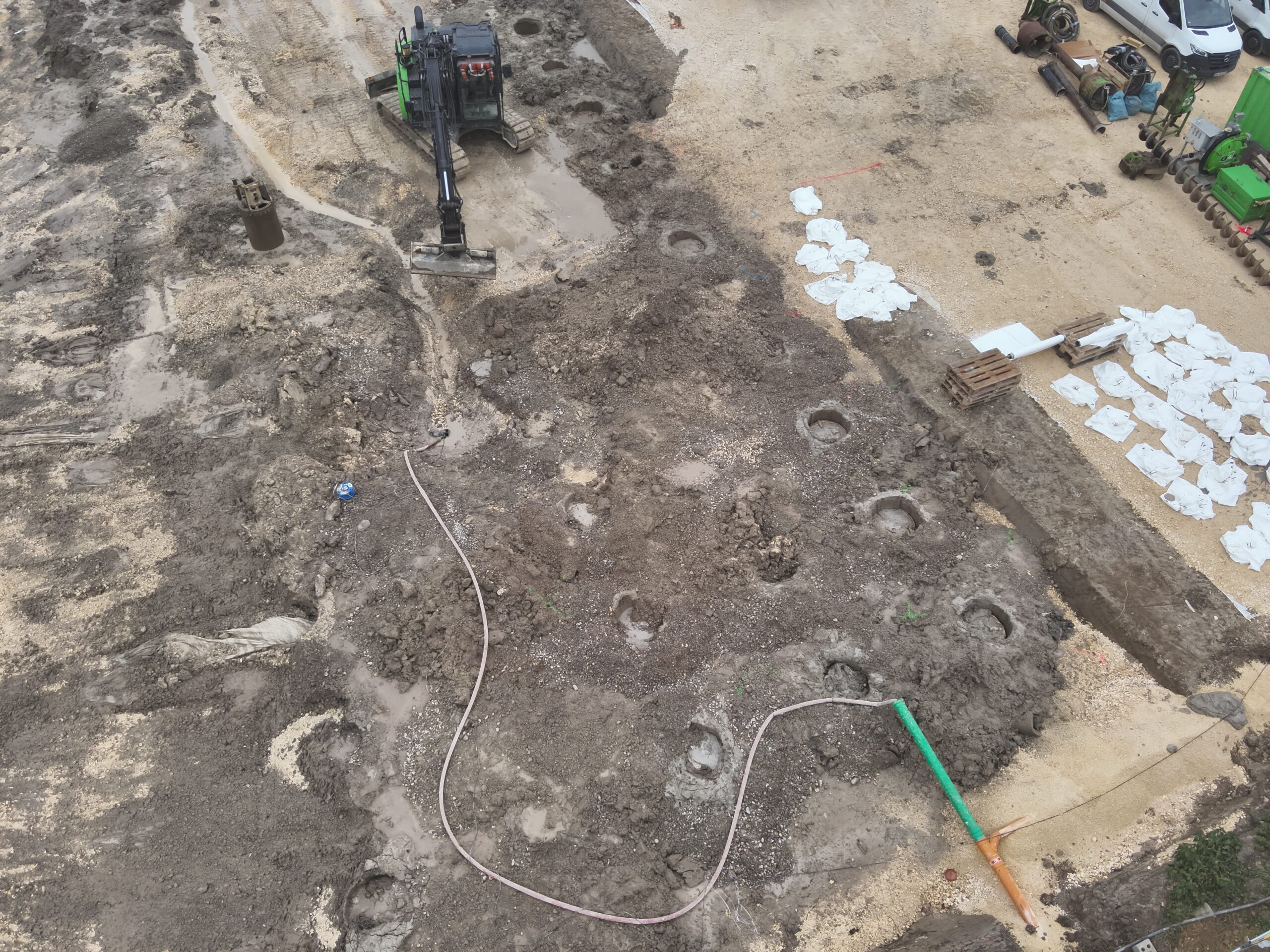

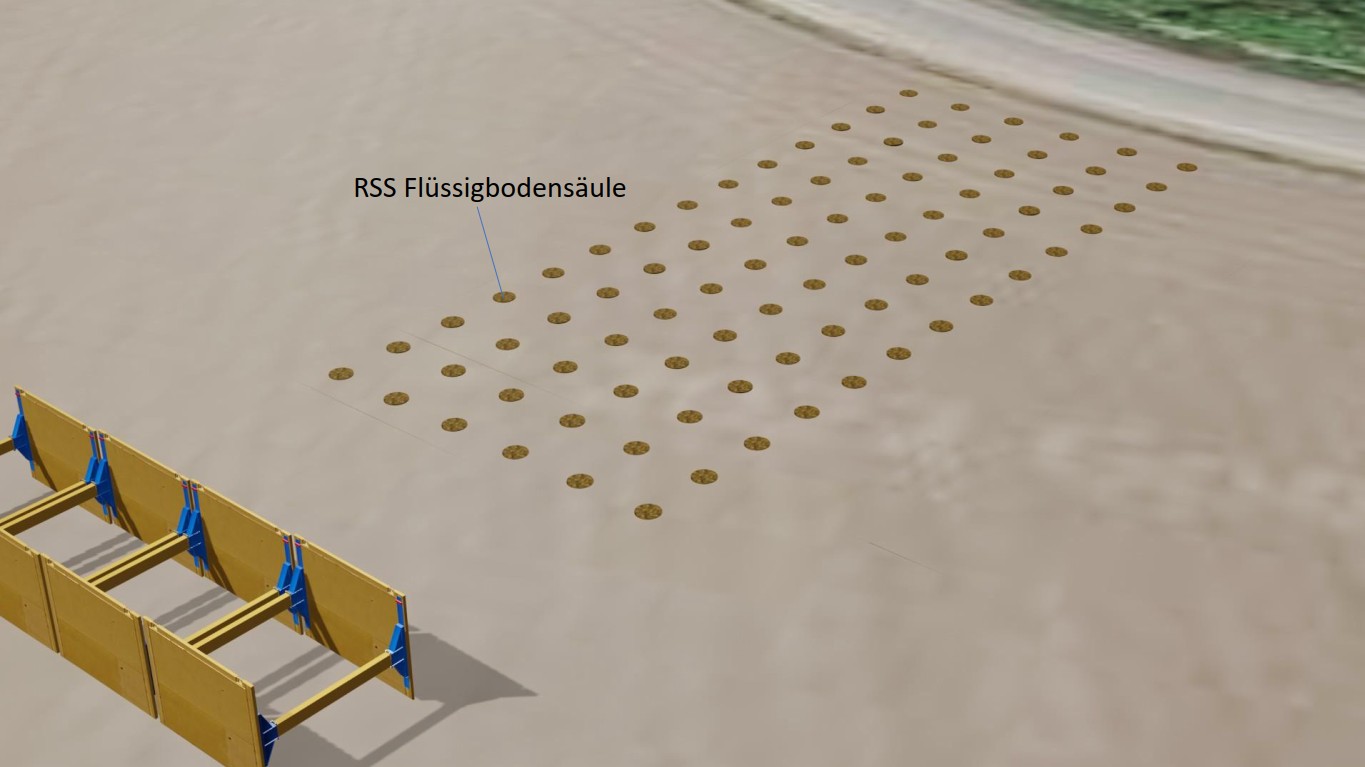

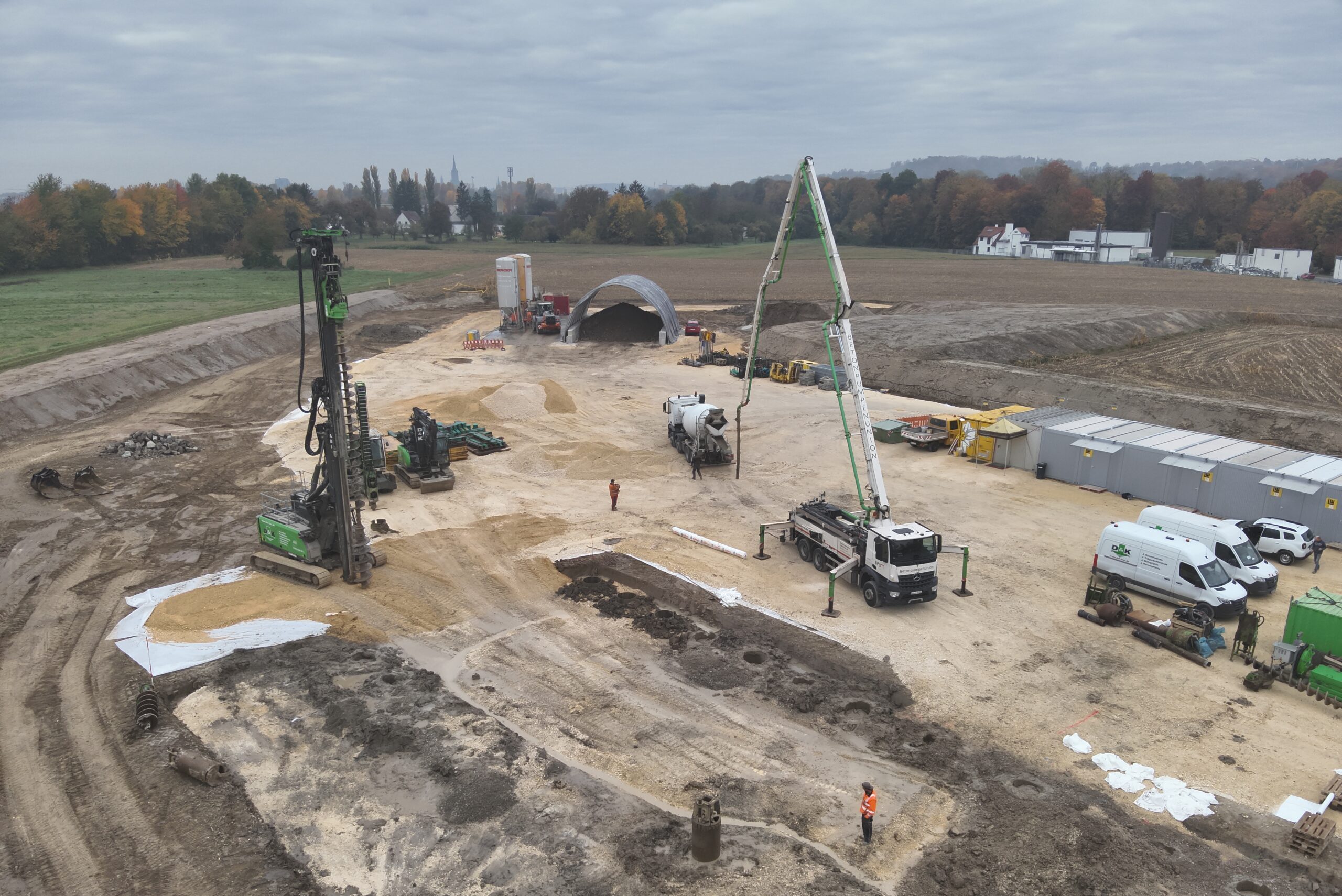

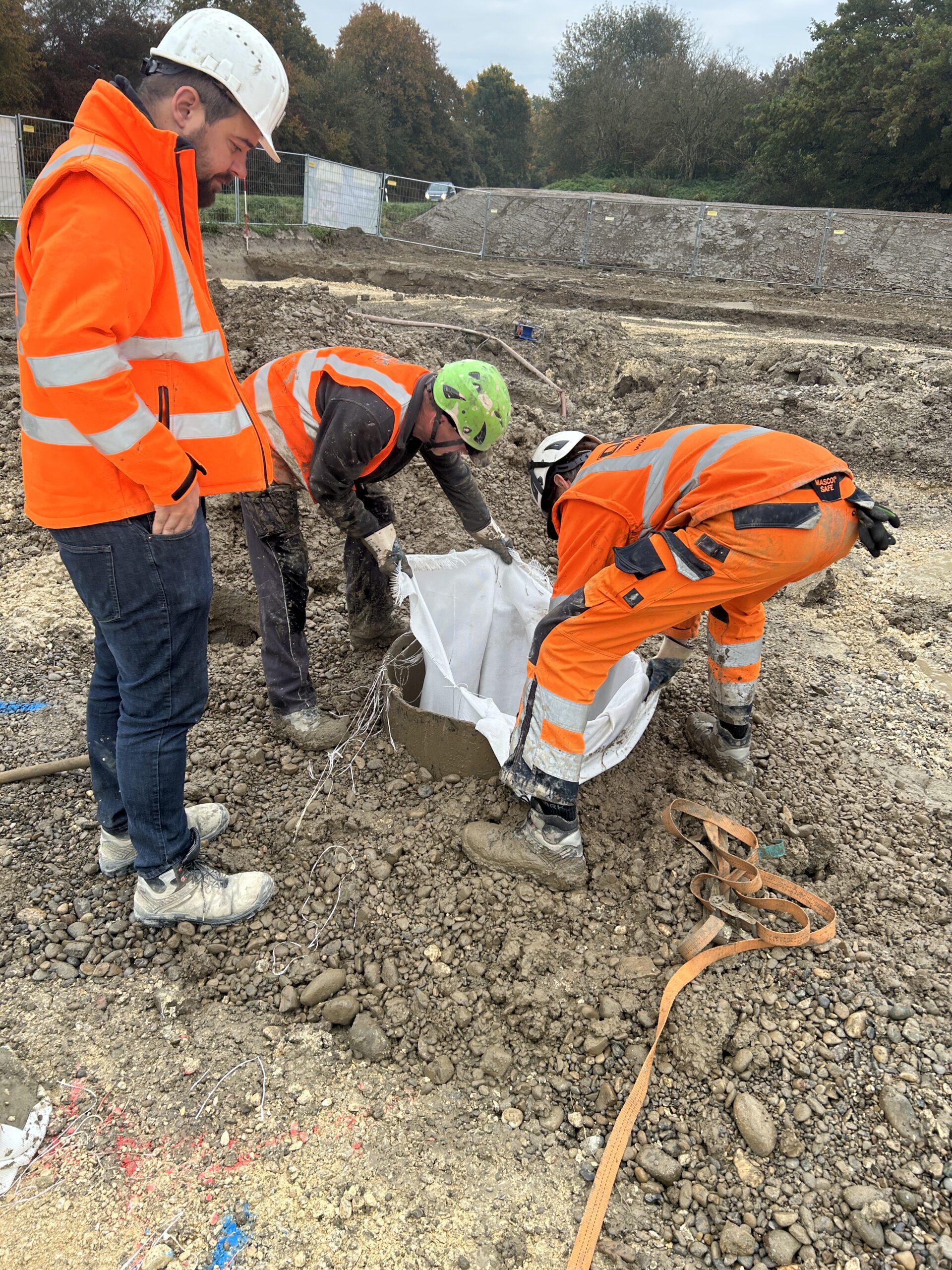

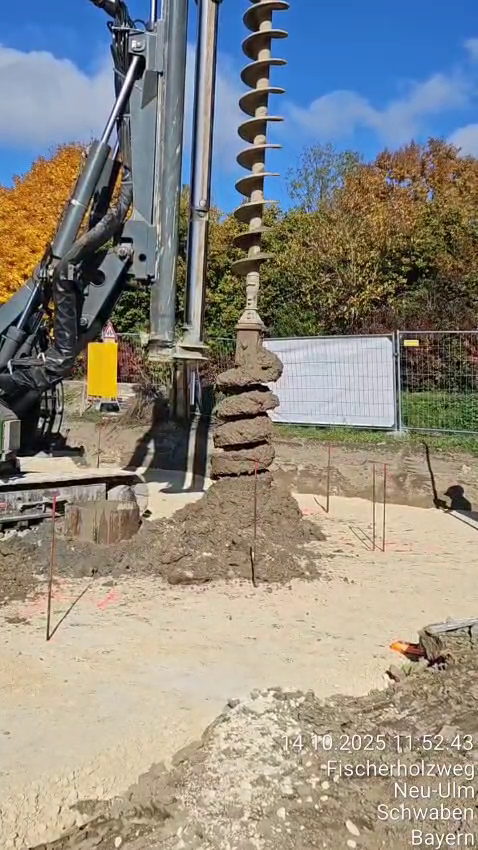

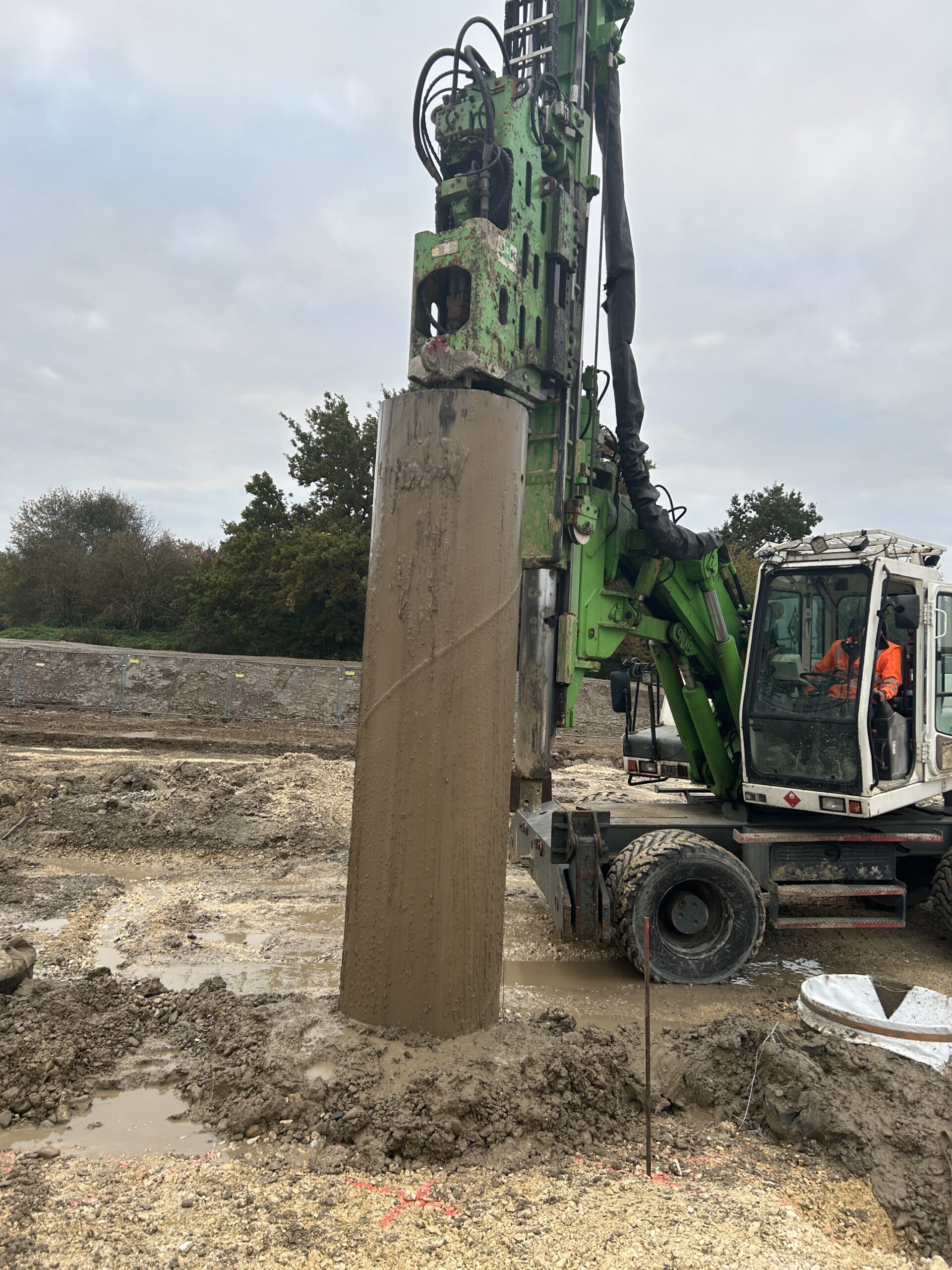

- Tiefgründung über geotextilummantelte RSS-Flüssigbodensäulen

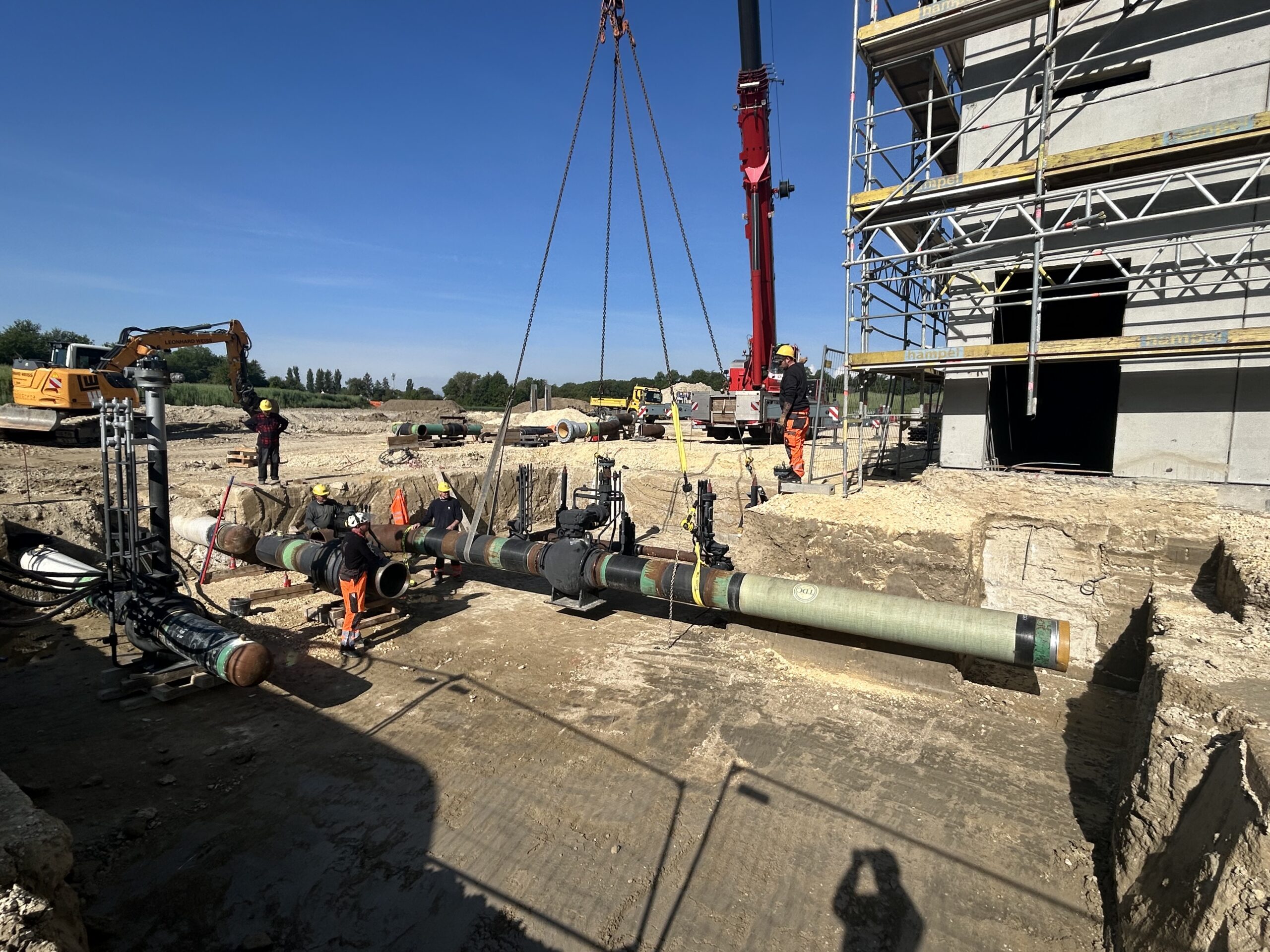

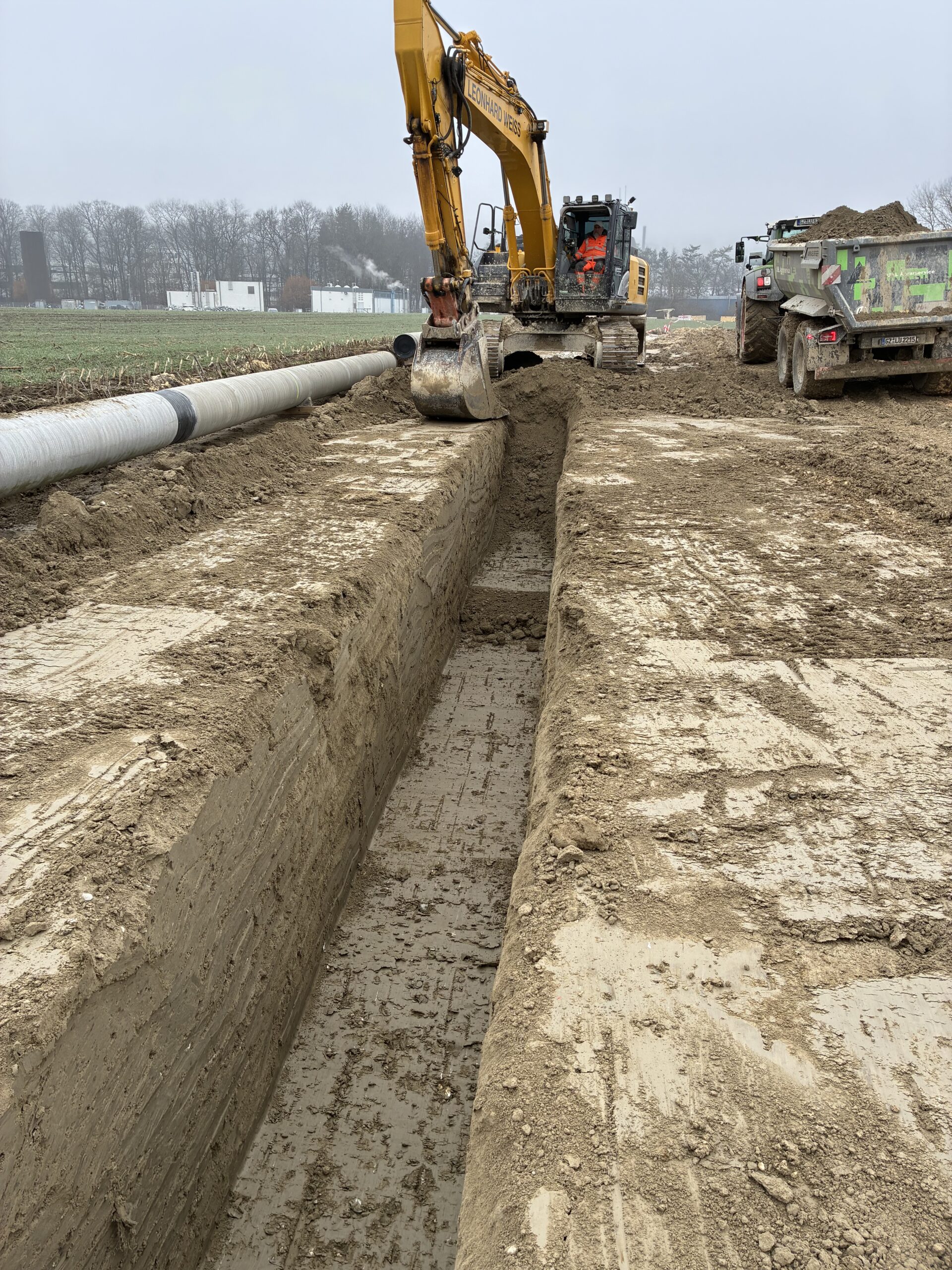

- Einsatz eines lastverteilenden RSS-Geopontons
- Verzicht auf großflächige Wasserhaltung und klassische Betonsondergründung
Fachplanerische Lösung
- Entwicklung eines hydrogeologischen Modells

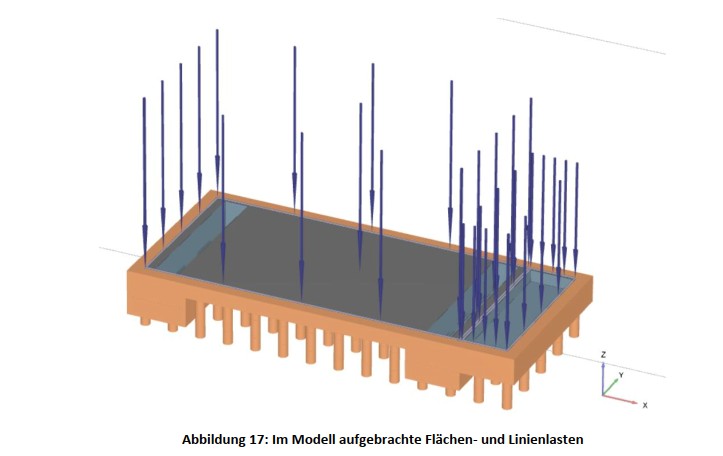

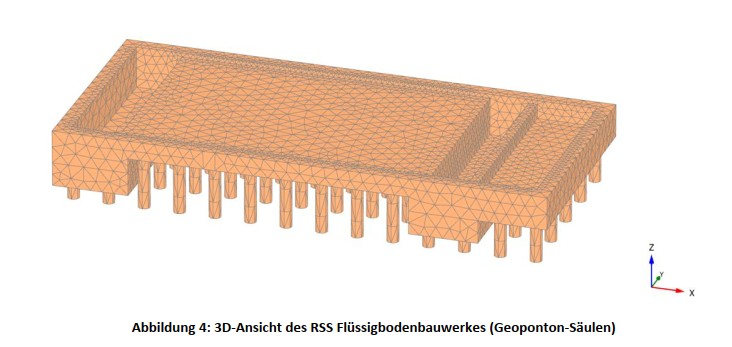

- FEM-basierte Standsicherheits- und Gebrauchstauglichkeitsnachweise

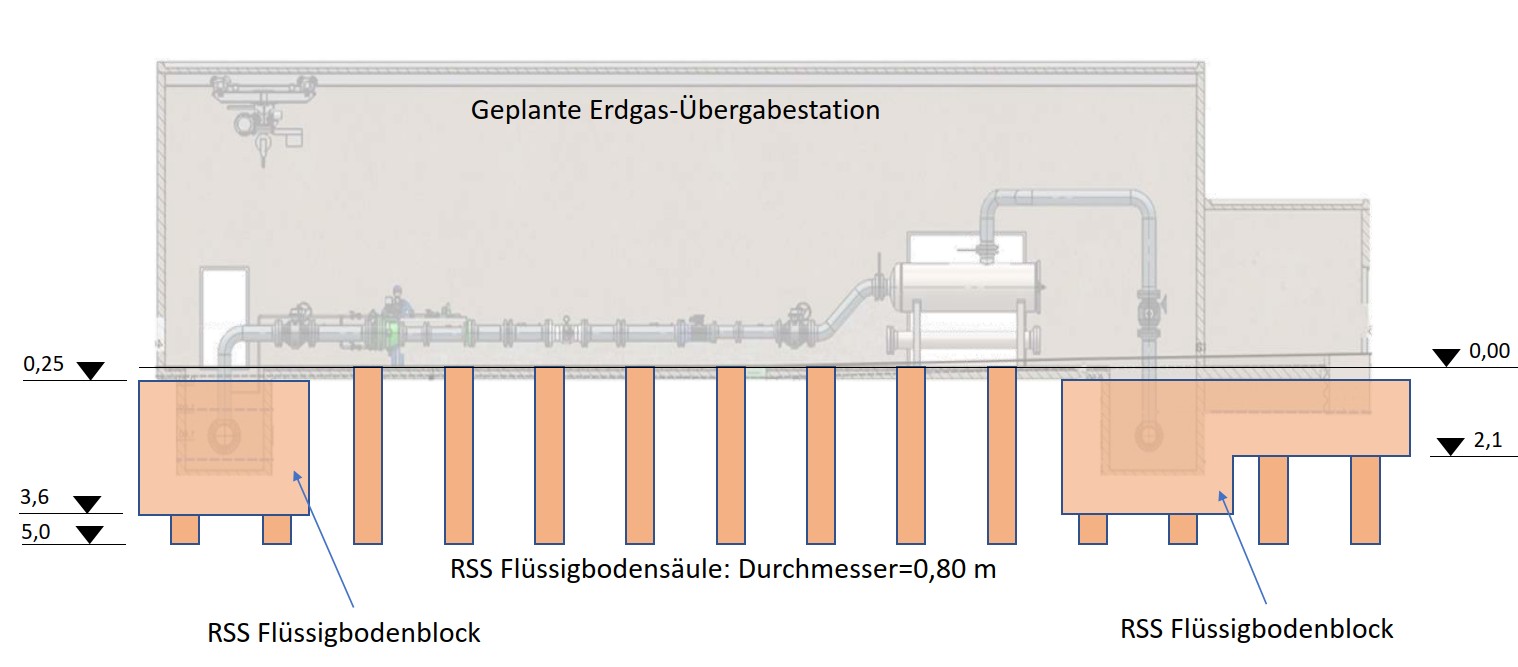

- Dimensionierung der Flüssigbodensäulen als Tiefgründung
- Nachweis der Setzungs- und Verformungsverträglichkeit
- Definition statisch relevanter Zielparameter für den Flüssigboden
- Entwicklung eines projektspezifischen Qualitätssicherungskonzepts
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Herstellung eines sehr gering wasserdurchlässigen Flüssigbodens
- Einstellung definierter Zielwerte für Steifigkeit, Kohäsion und Tragfähigkeit
- Abstimmung von Rezeptur, Einbautechnologie und Qualitätssicherung
- Nachweisführung über Prüfkörper und baustellenspezifische Freigaben
Flüssigboden-Anwendung
- Wasserdichte Baugruben im Grundwasser
- Gashochdruck-Übergabestationen
- Tiefgründungen auf setzungsempfindlichen Böden
- Schutz sensibler Bestandsleitungen
- Ersatz von Betonpfählen, Betonsäulen und Spundwänden
- Geotechnische Speziallösungen mit integriertem Lastabtrag
