Gashochdruckleitung im RSS-Geoponton – auftriebssicher, wasserdicht und setzungsarm im Grundwasser hergestellt.
Flüssigboden Engineering
Pfuhl – sichere Leitungsverlegung im Grundwasser ohne klassische Wasserhaltung

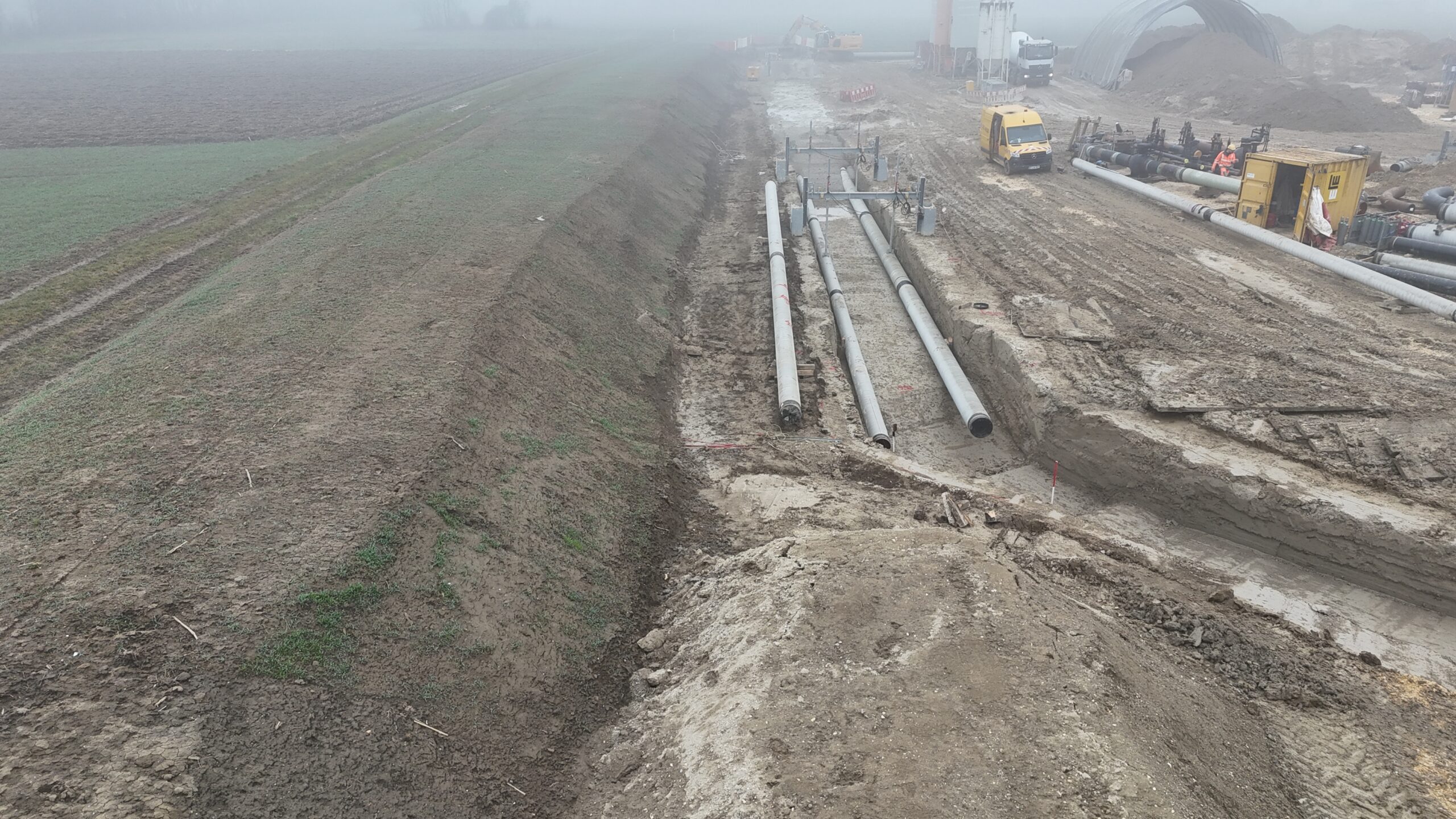

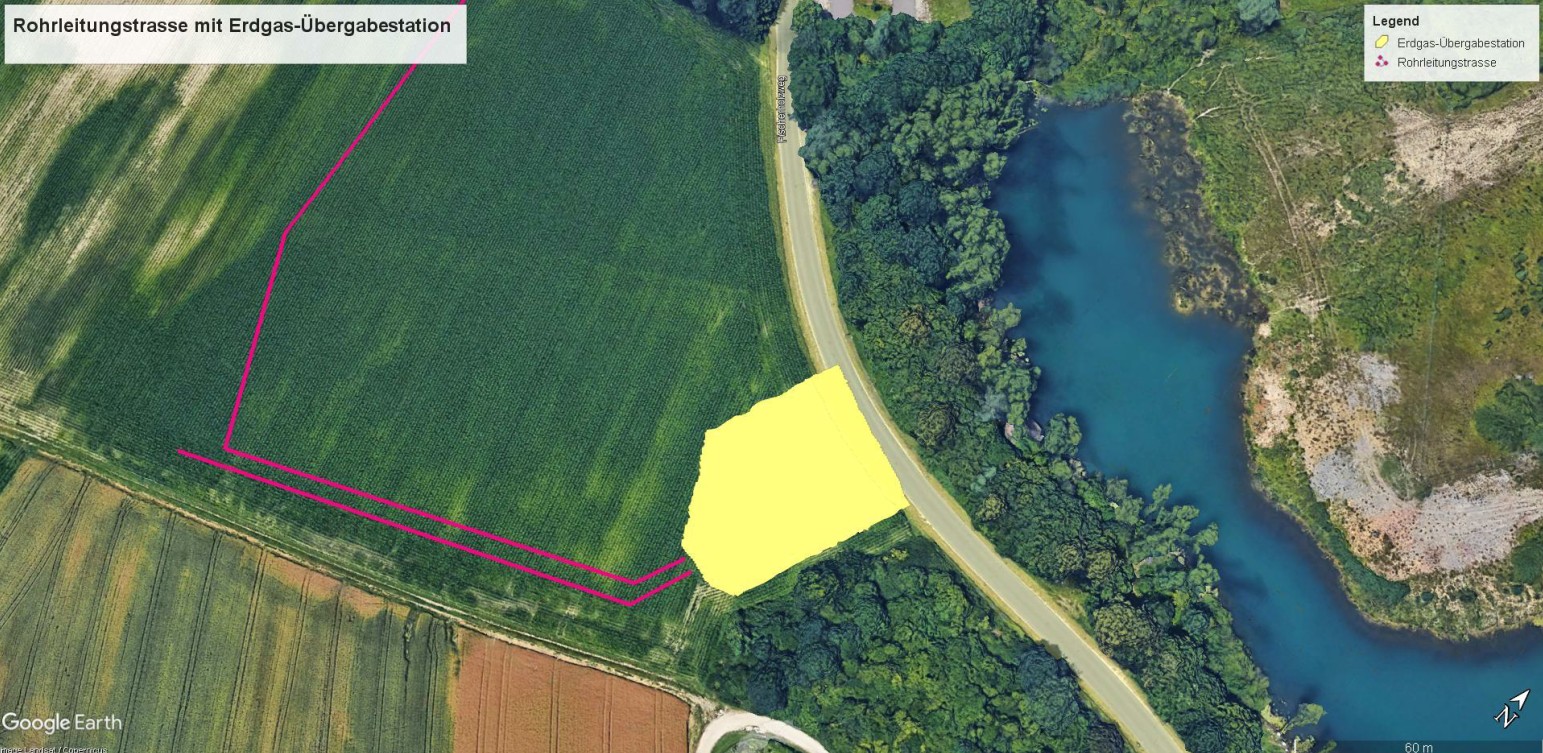

Für die Neuverlegung und Anbindung einer DN-500-Gashochdruckleitung der terranets bw GmbH wurde in Pfuhl ein wasserdichter RSS-Geoponton im Grundwasser hergestellt. Die Trasse verlief unter schwierigen hydrogeologischen Bedingungen sowie in unmittelbarer Nähe zu sensiblen 56-bar-Bestandsleitungen.

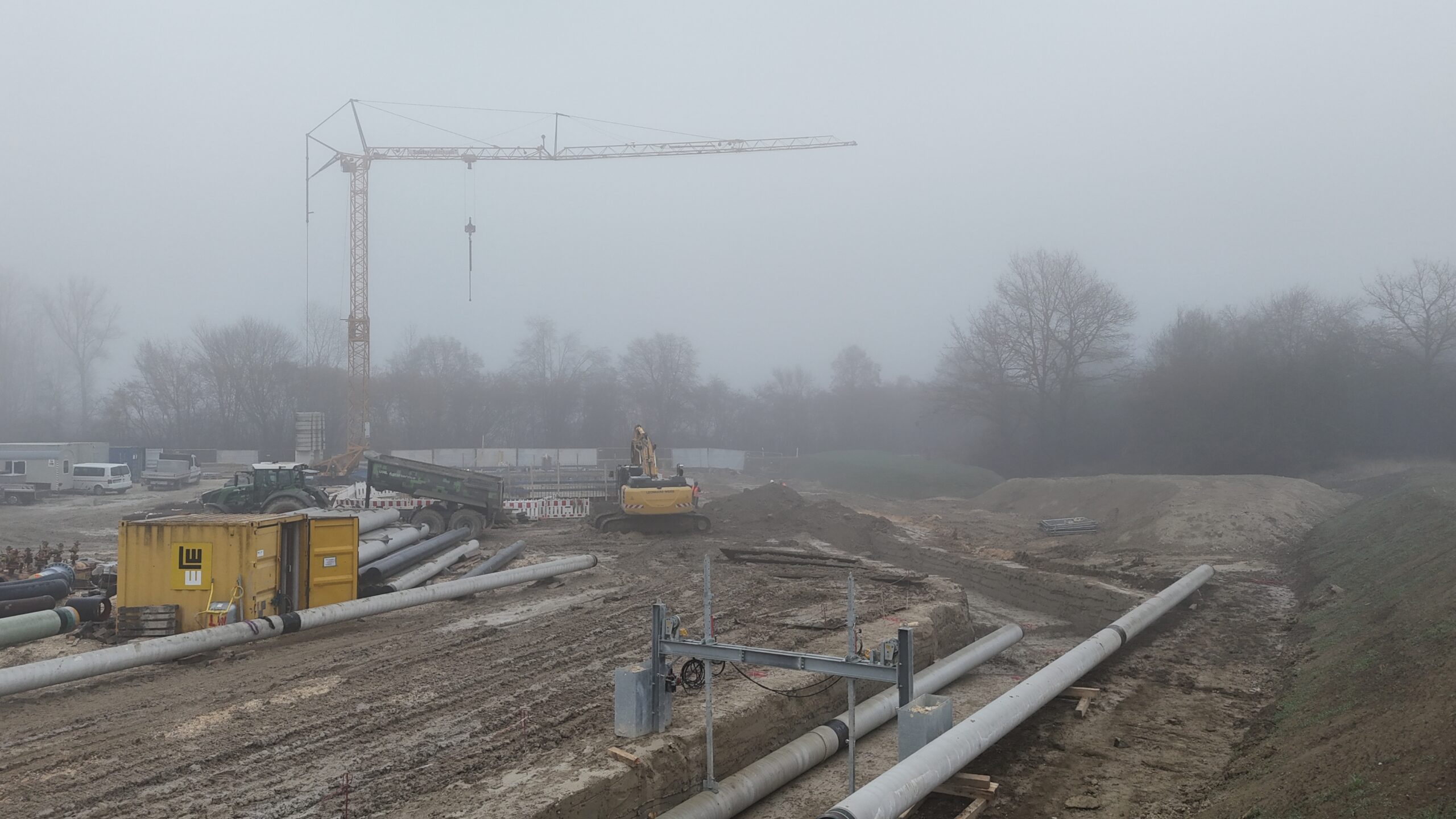

Mit der RSS-Geopontonbauweise konnte ein trockener, standsicherer und auftriebssicherer Arbeitsraum ohne klassische Wasserhaltung realisiert werden. Die Lösung verbindet Baugrubensicherung, Rohrbettung, Auftriebsschutz und Abdichtung in einem integrierten Flüssigbodenbauwerk und minimiert gleichzeitig Risiken für Grundwasser und Bestandsleitungen.
Herausforderungen
- Leitungsbau im Grundwasserbereich
- Schutz bestehender 56-bar-Gashochdruckleitungen

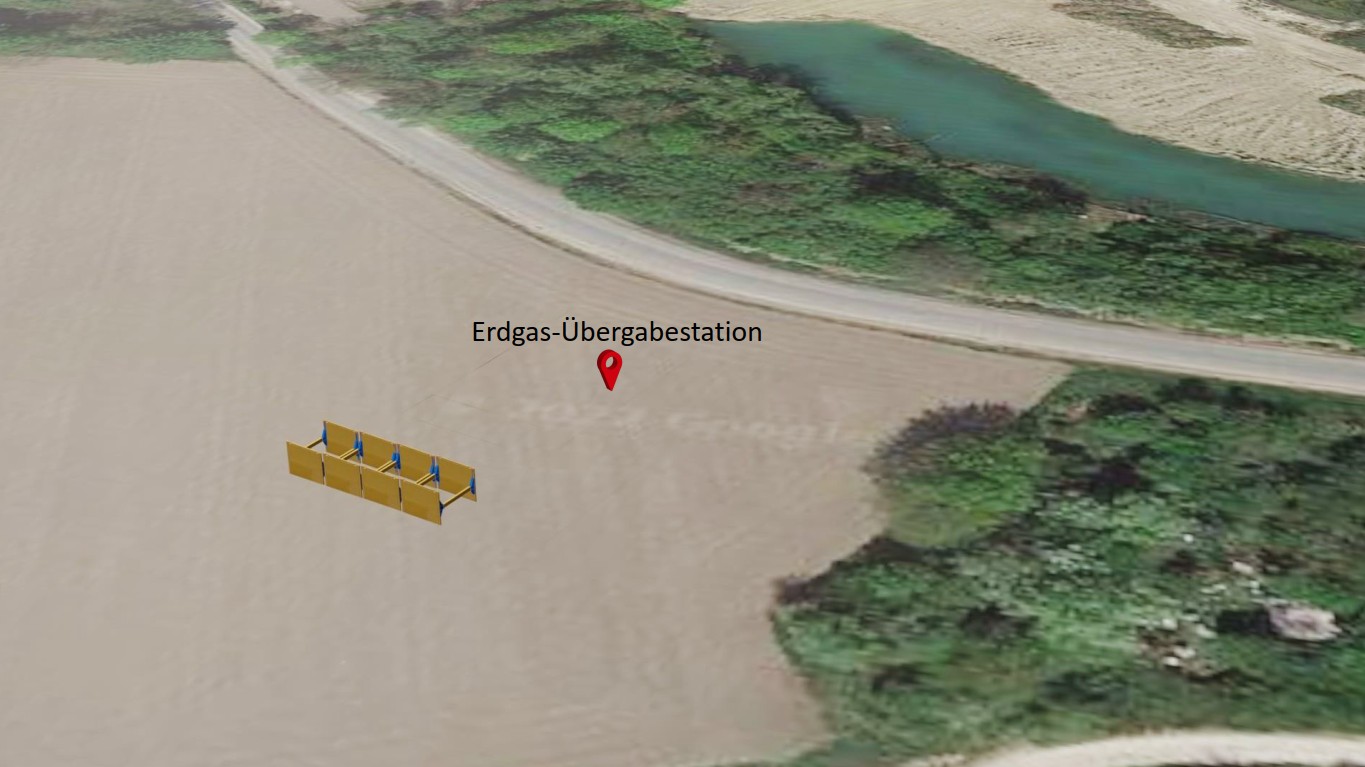

- Vermeidung wasserhaltungsbedingter Setzungen
- Wassergesättigte und fließempfindliche Böden
- Hohe Anforderungen an Auftriebssicherheit und Lagegenauigkeit
- Herstellung trockener Arbeitsräume unter beengten Bedingungen
Die Lösung

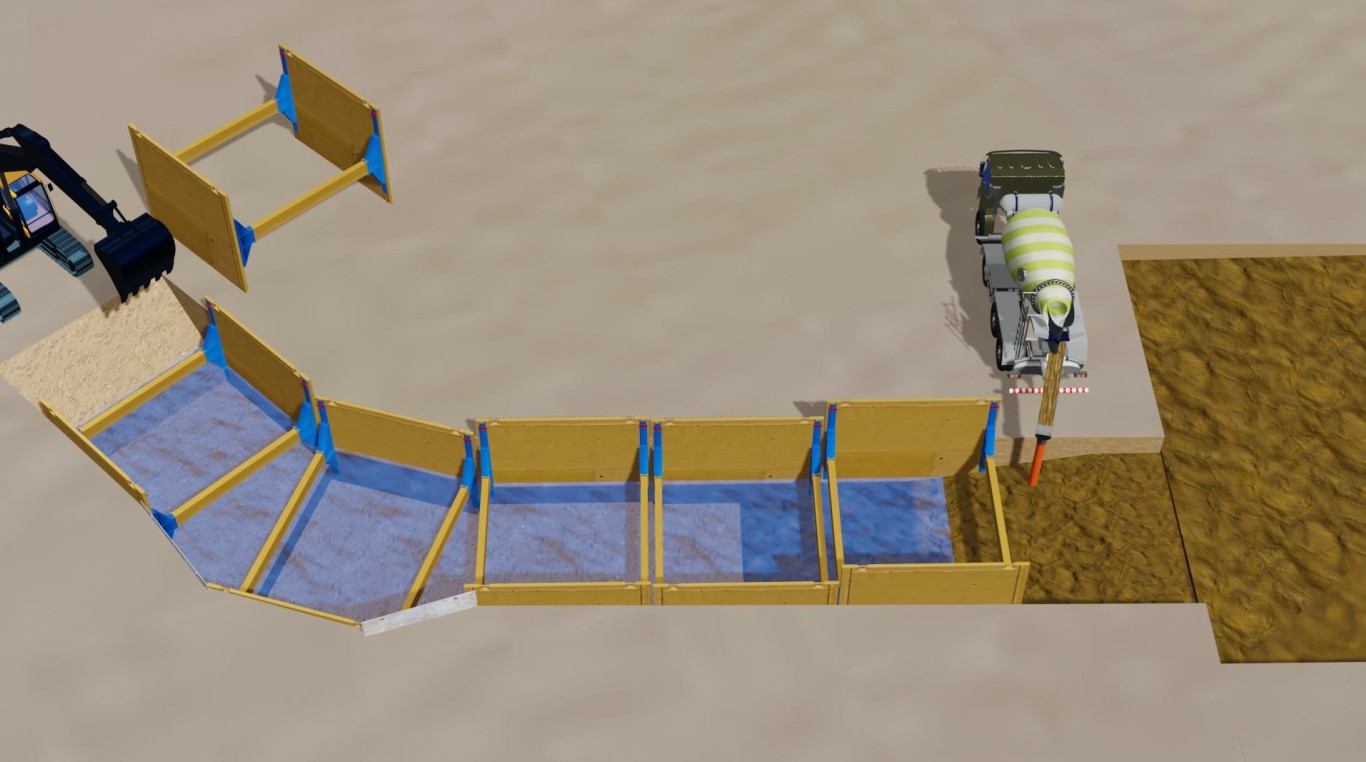

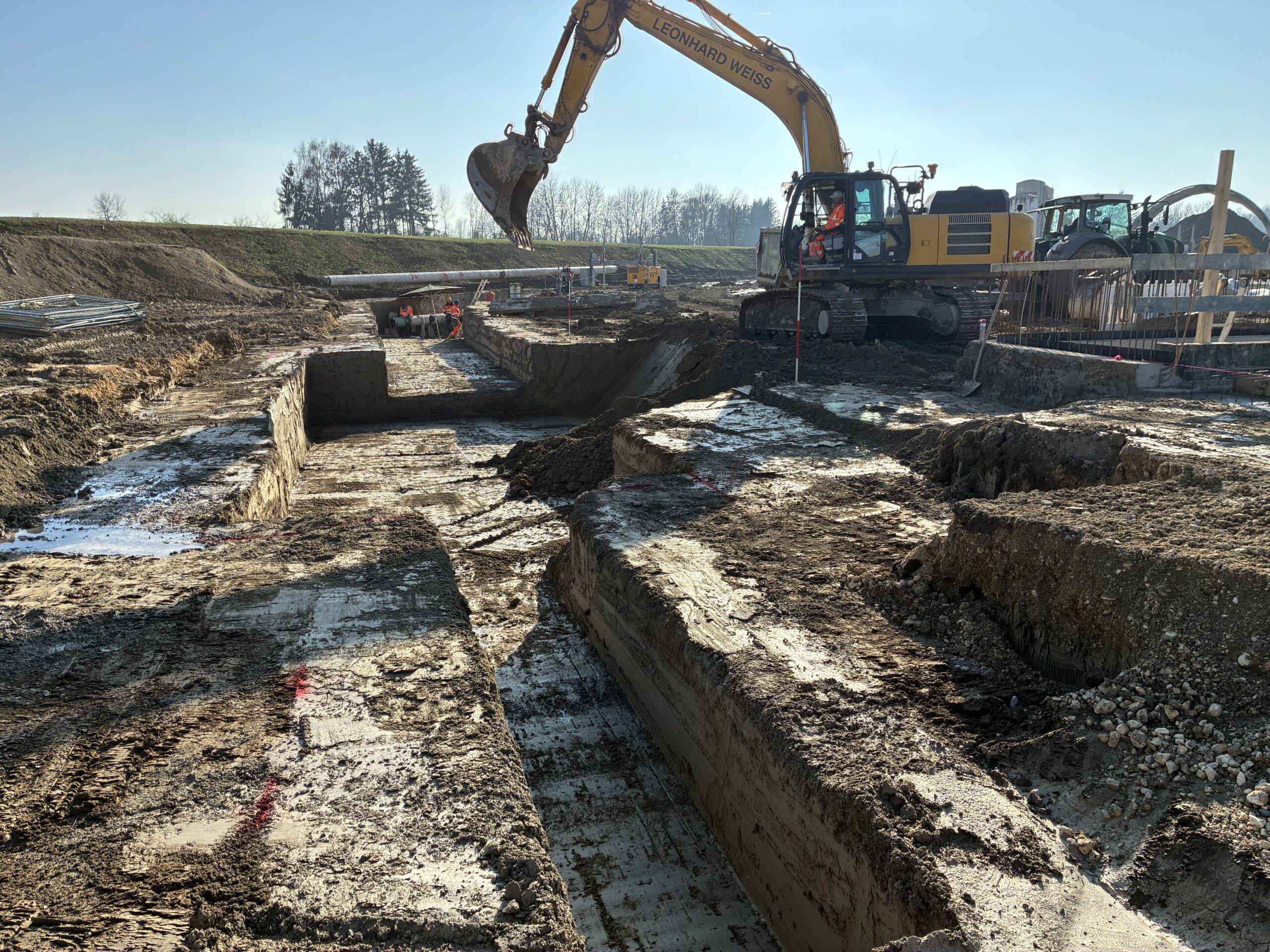

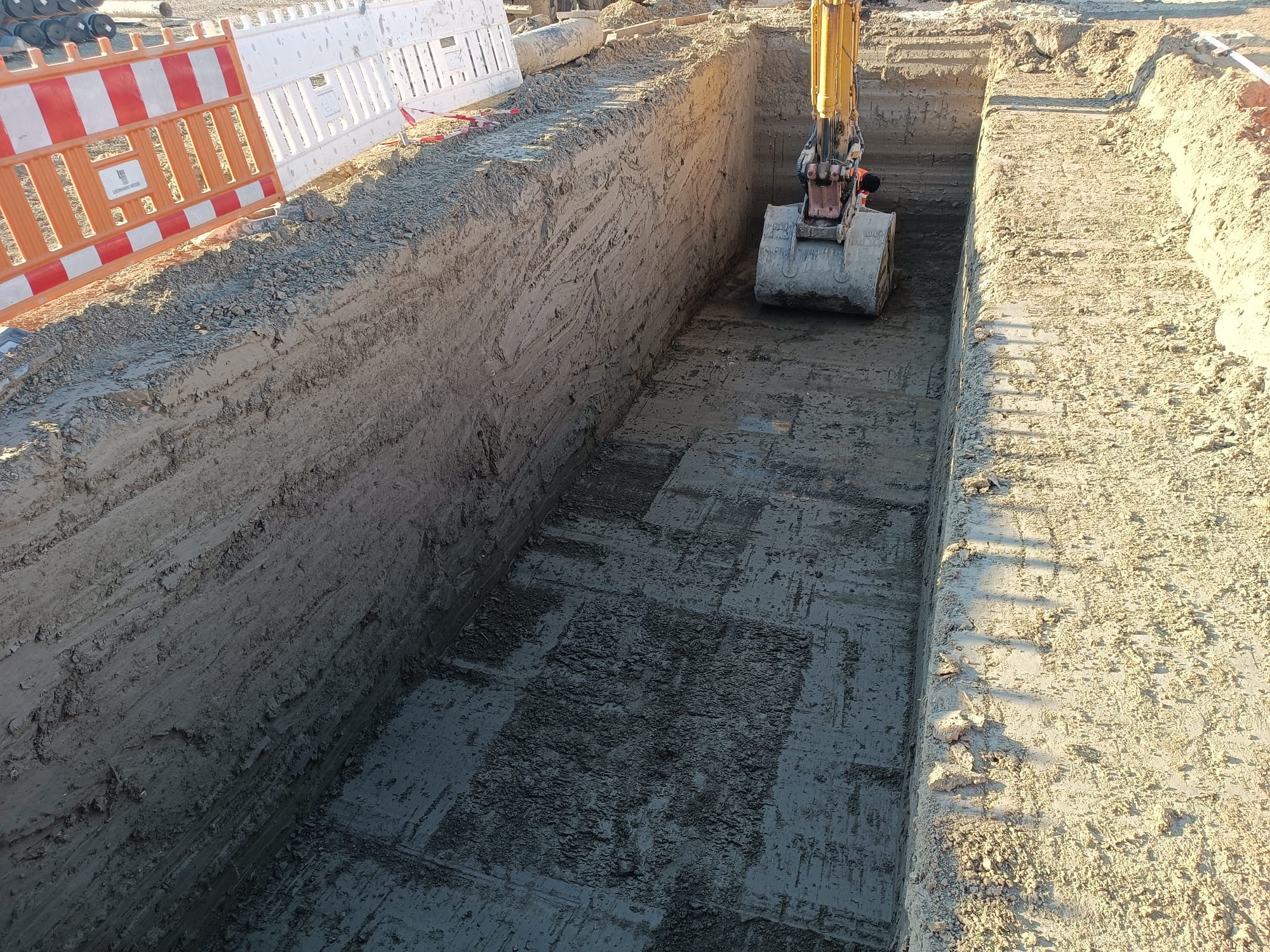

- Herstellung eines wasserdichten RSS-Geopontons

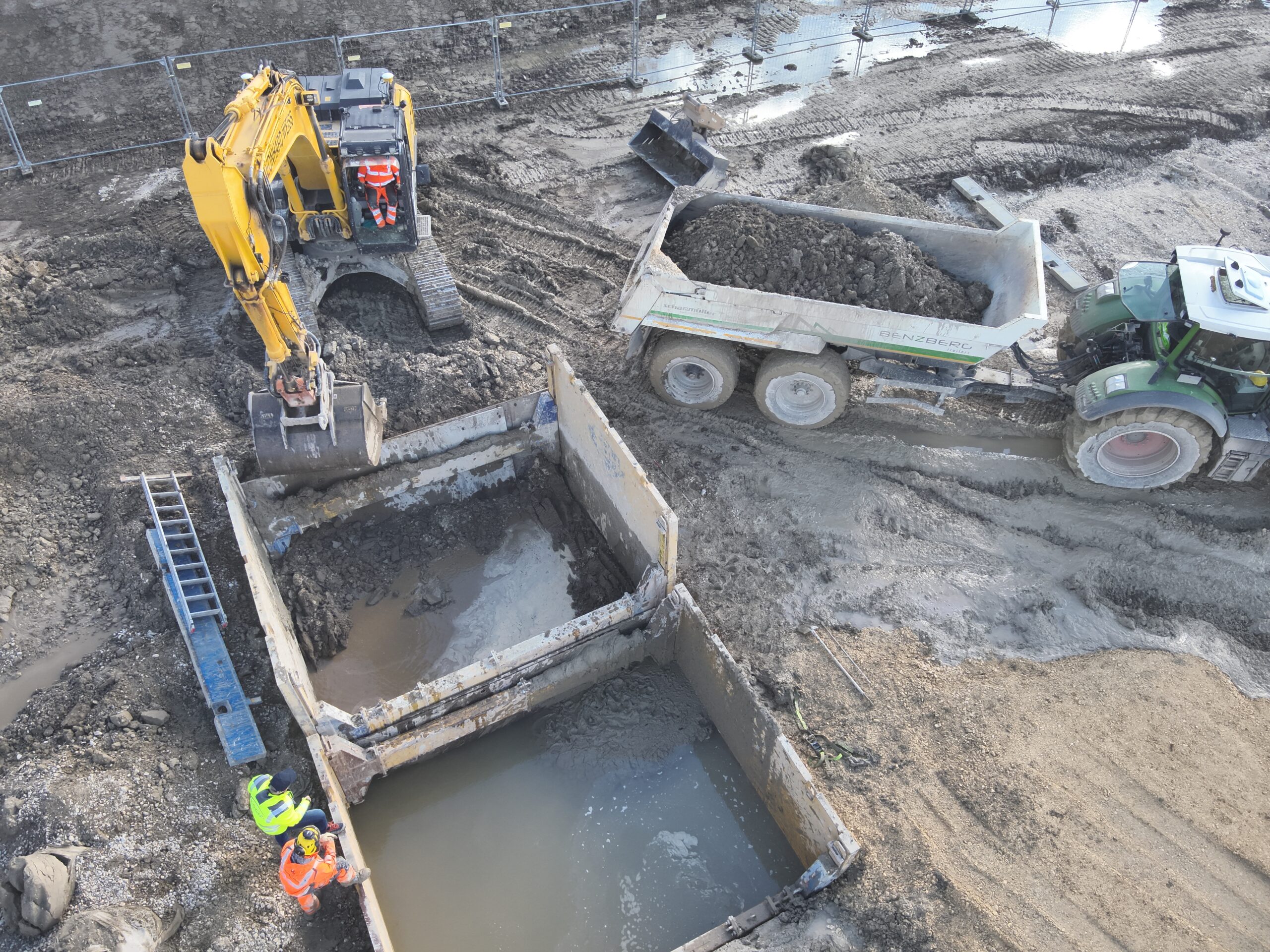

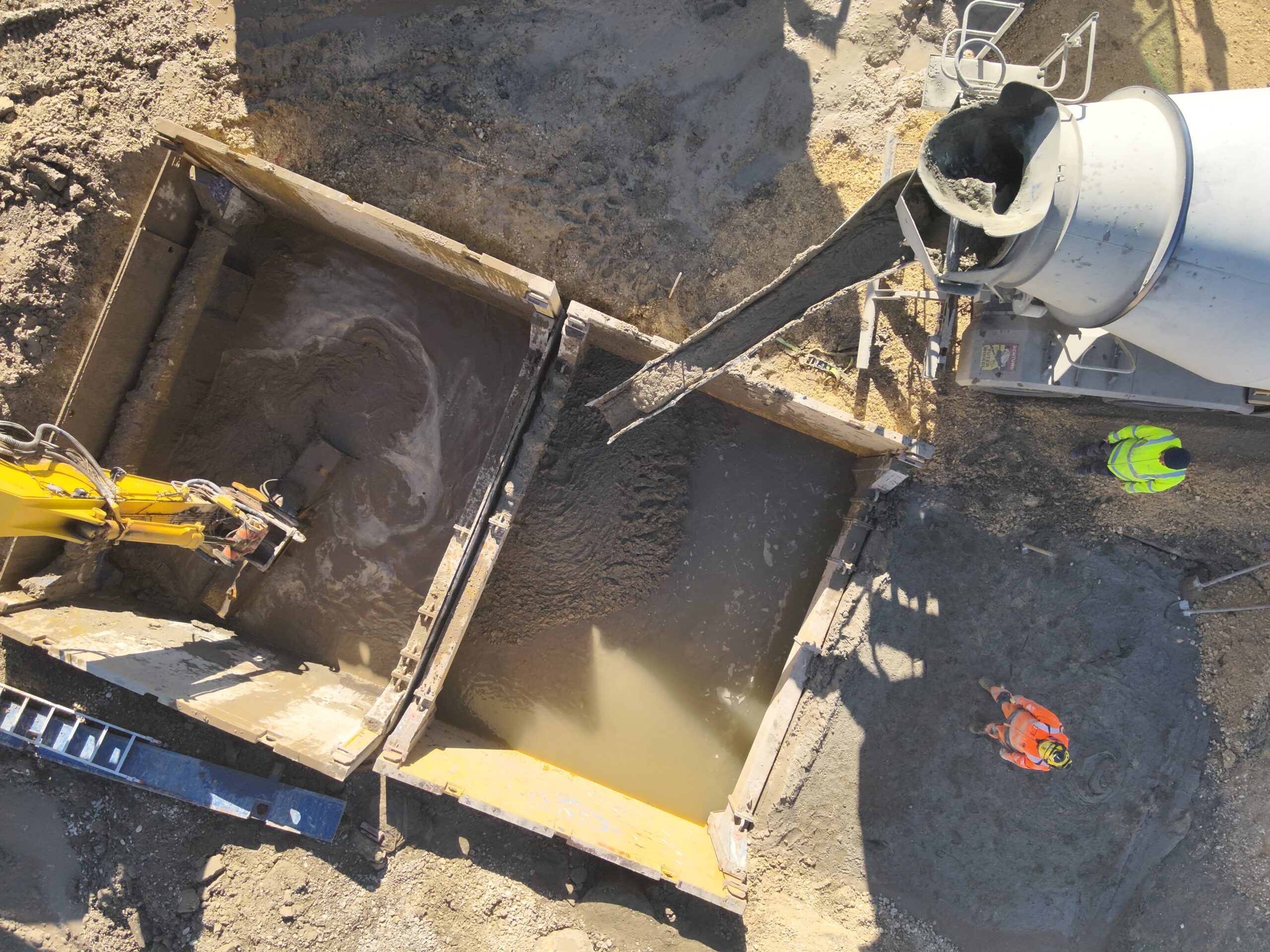

- Bau in holländischer Bauweise ohne klassische Wasserhaltung

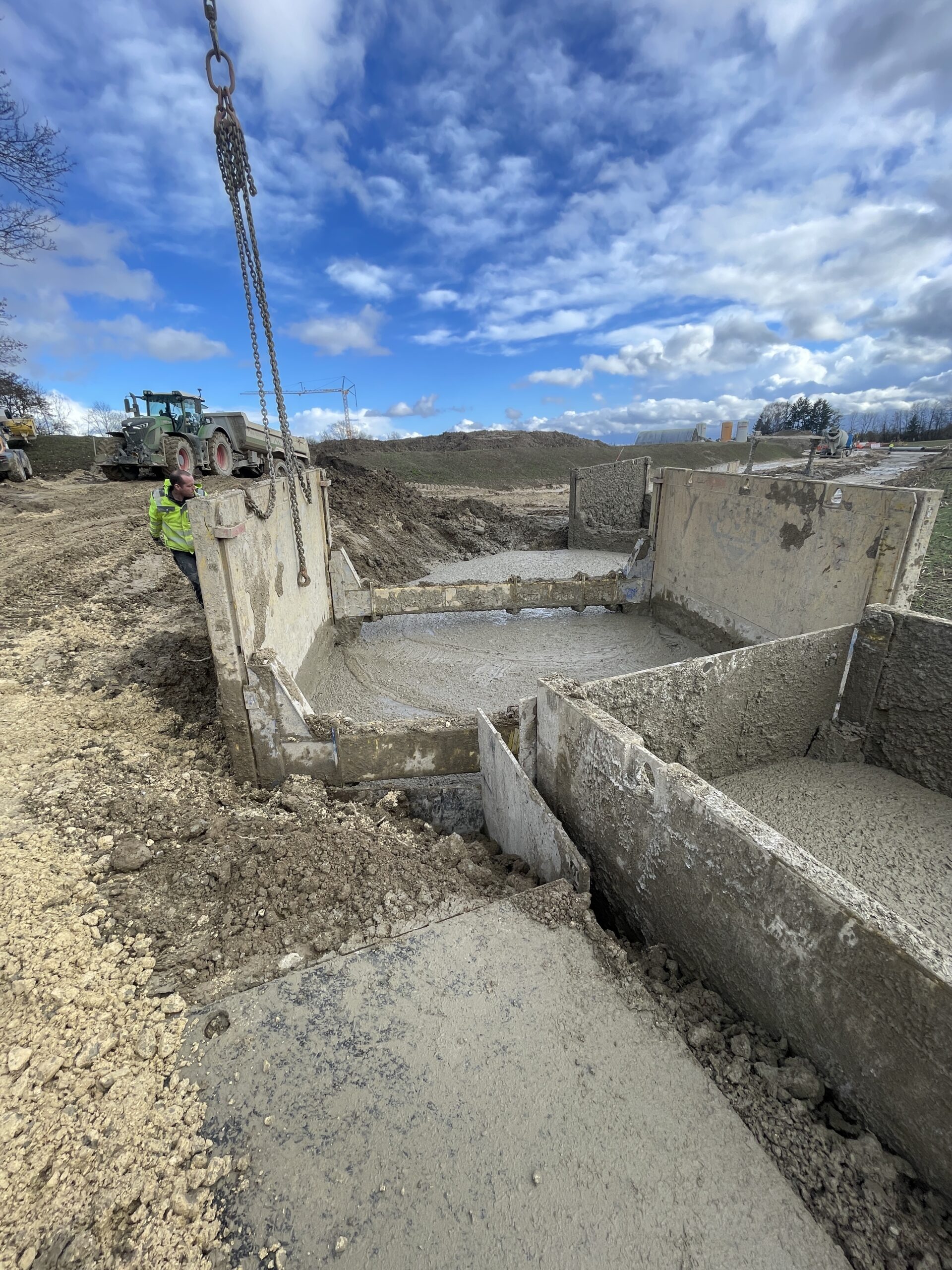

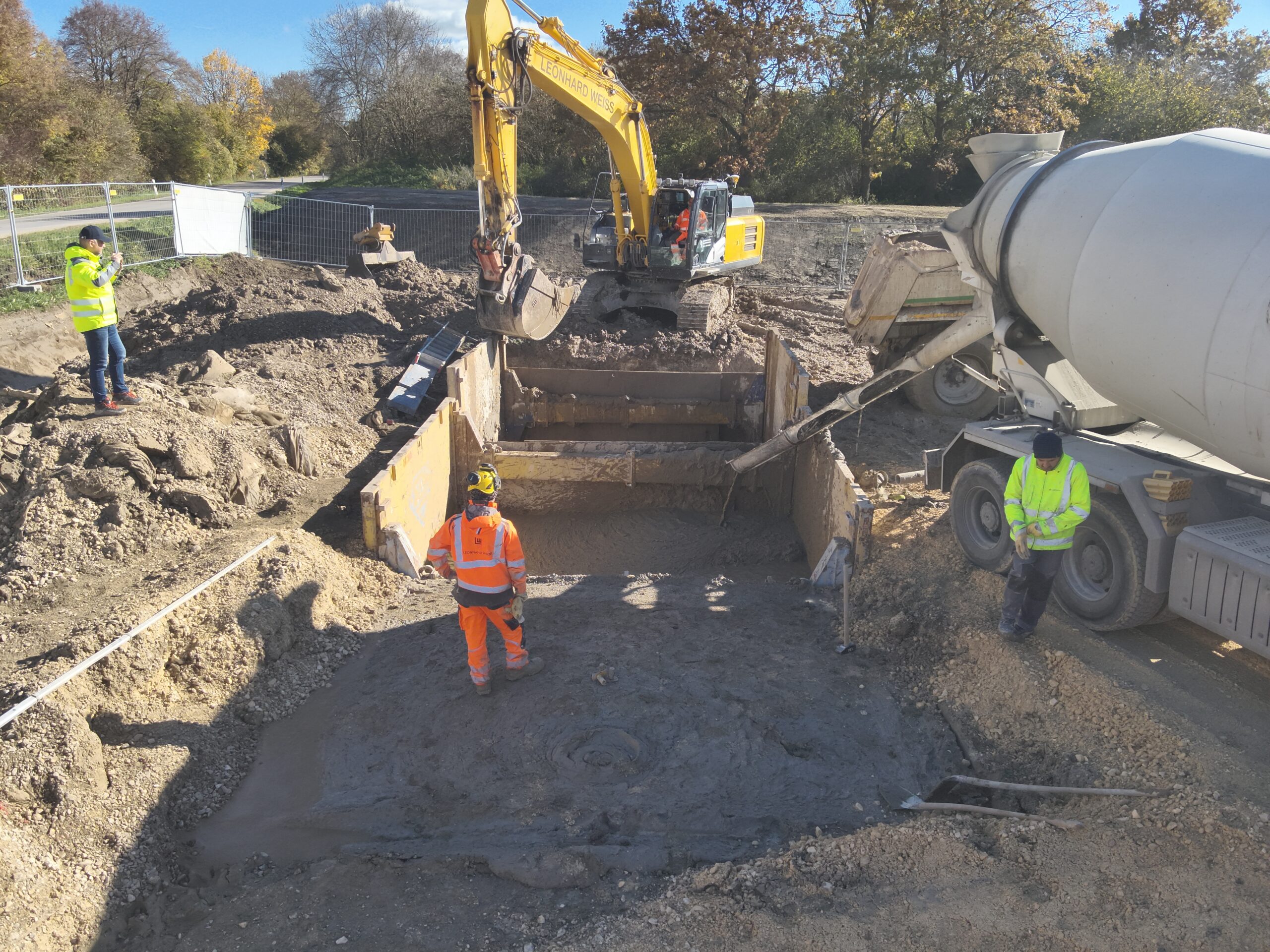

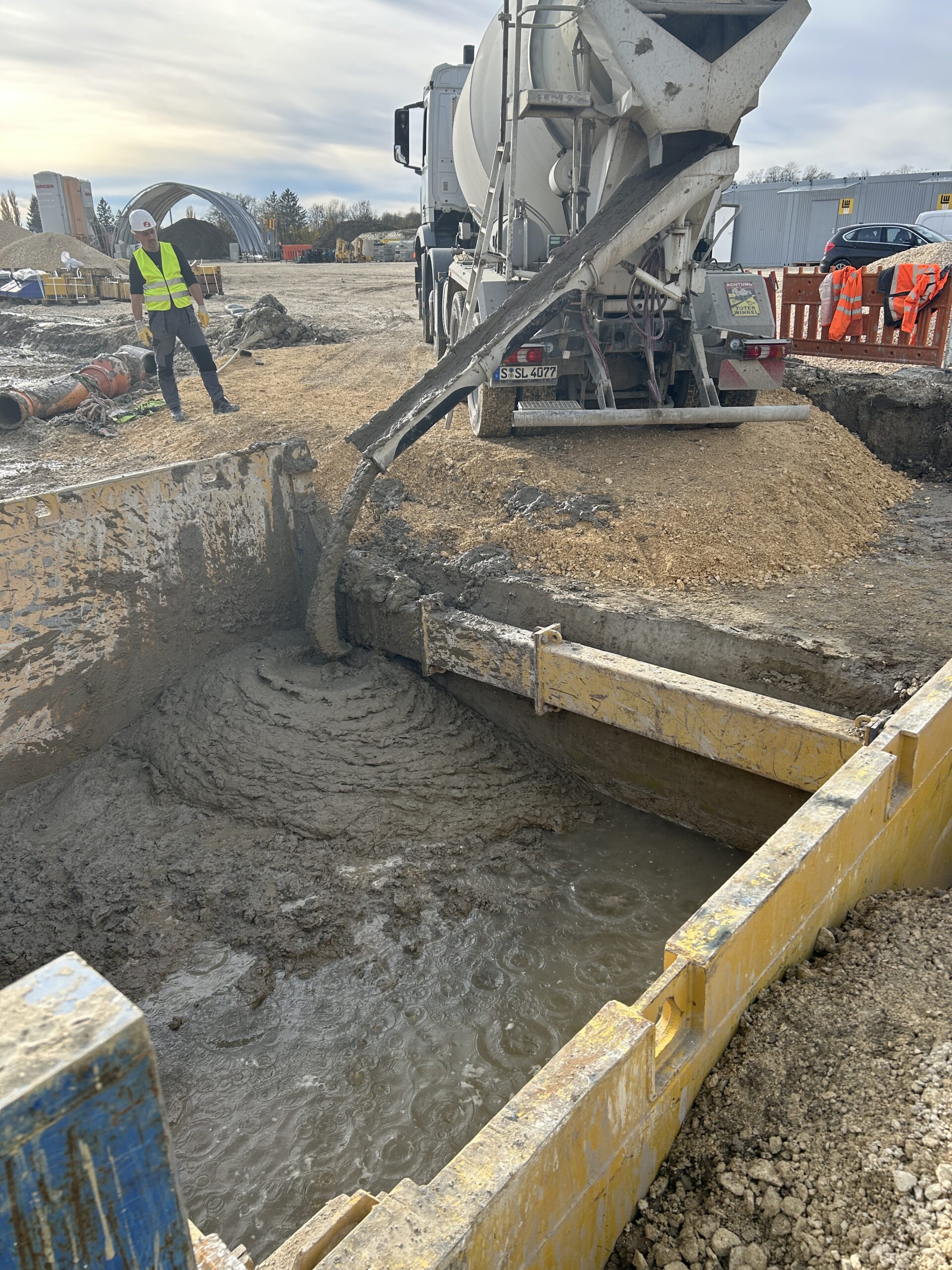

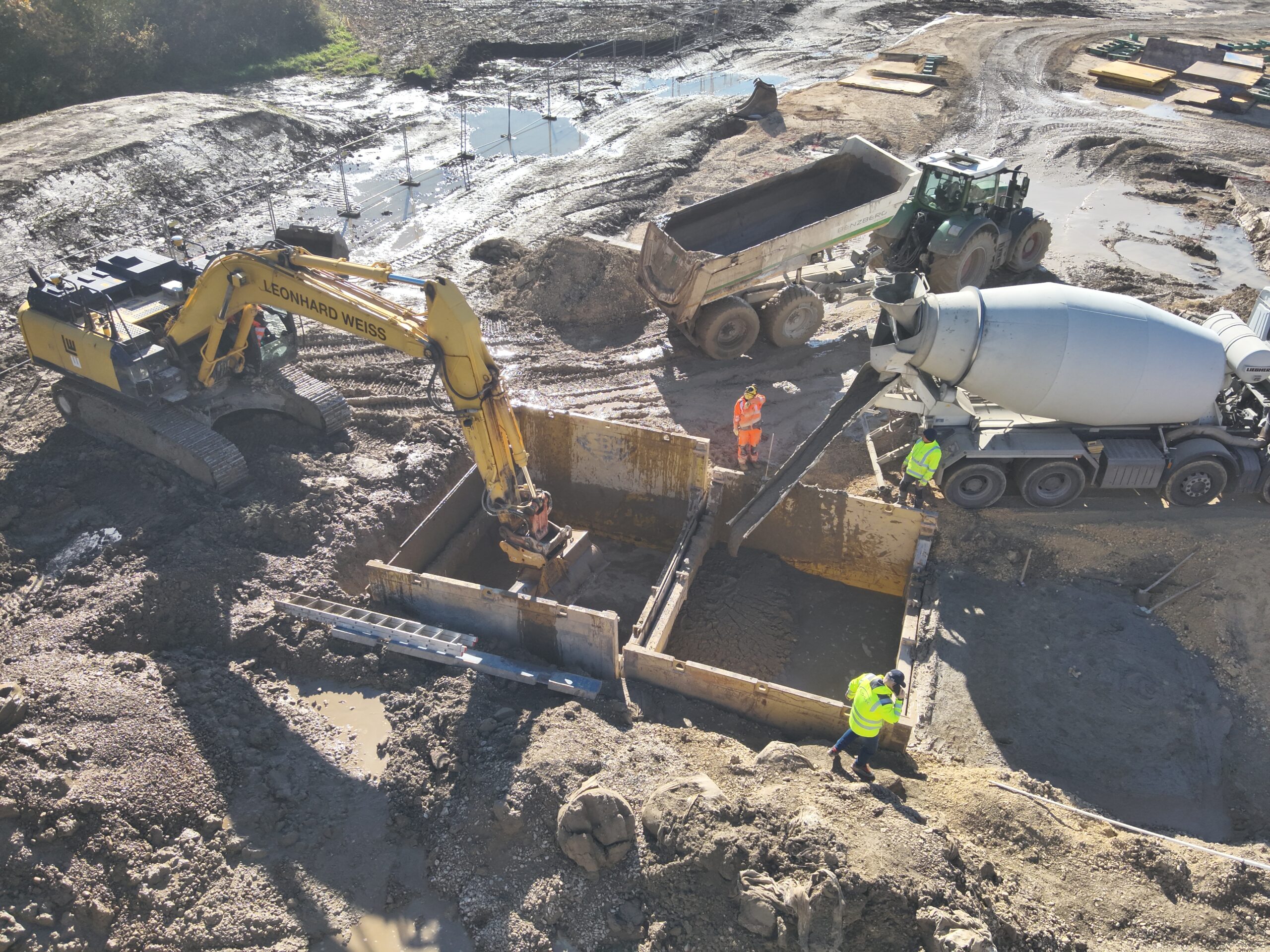

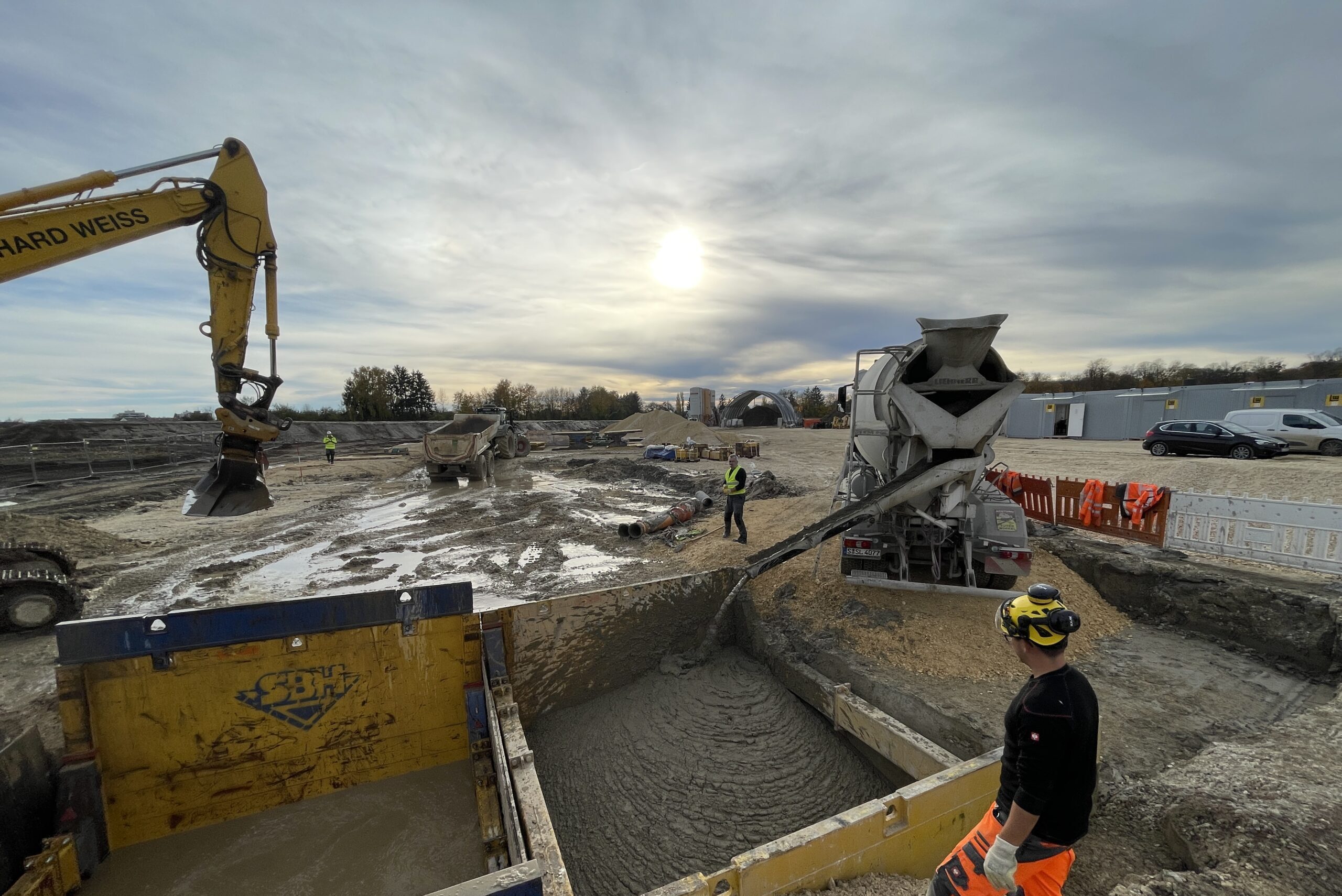

- Abschnittsweiser Einbau im Kontraktorverfahren

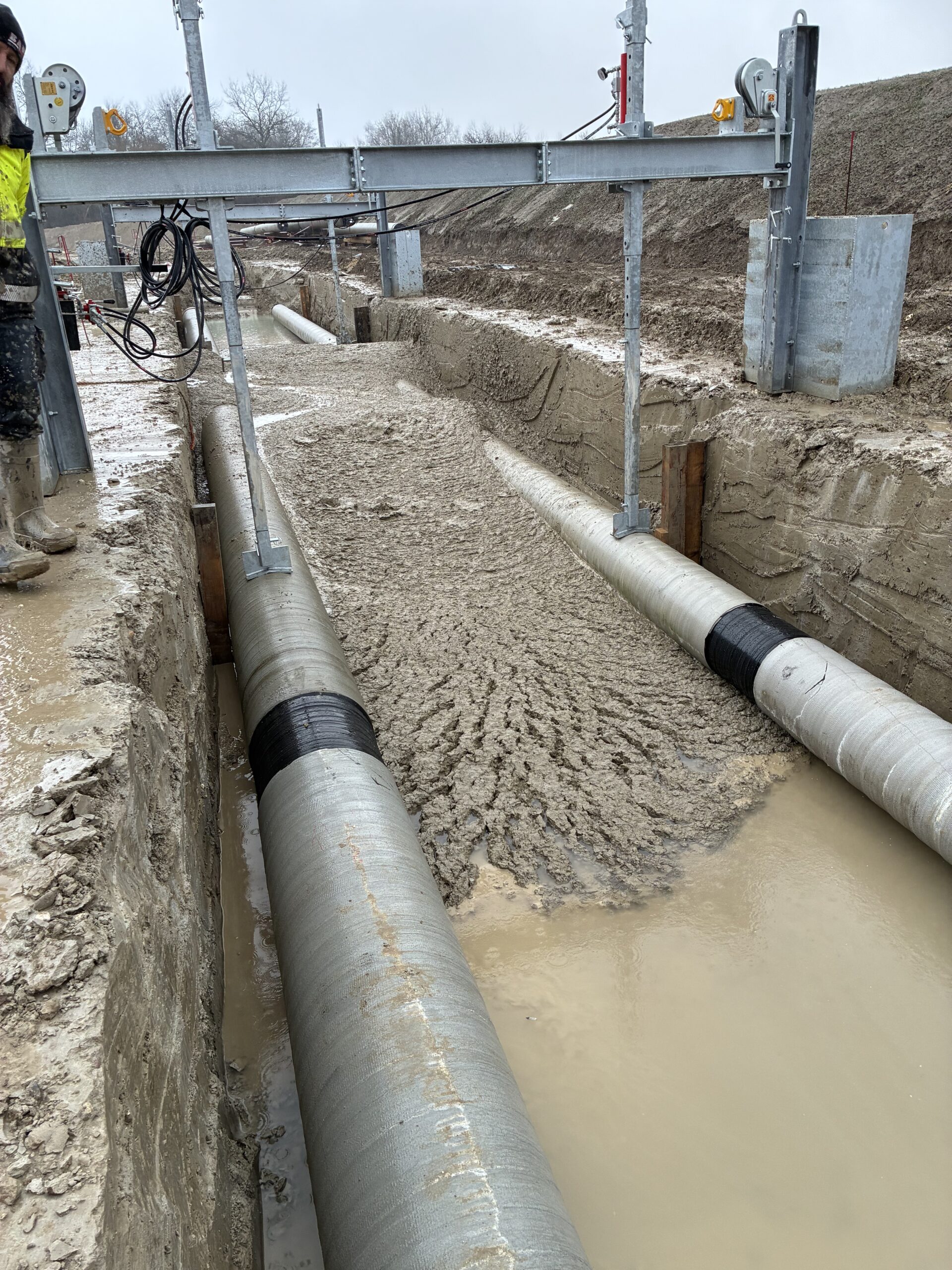

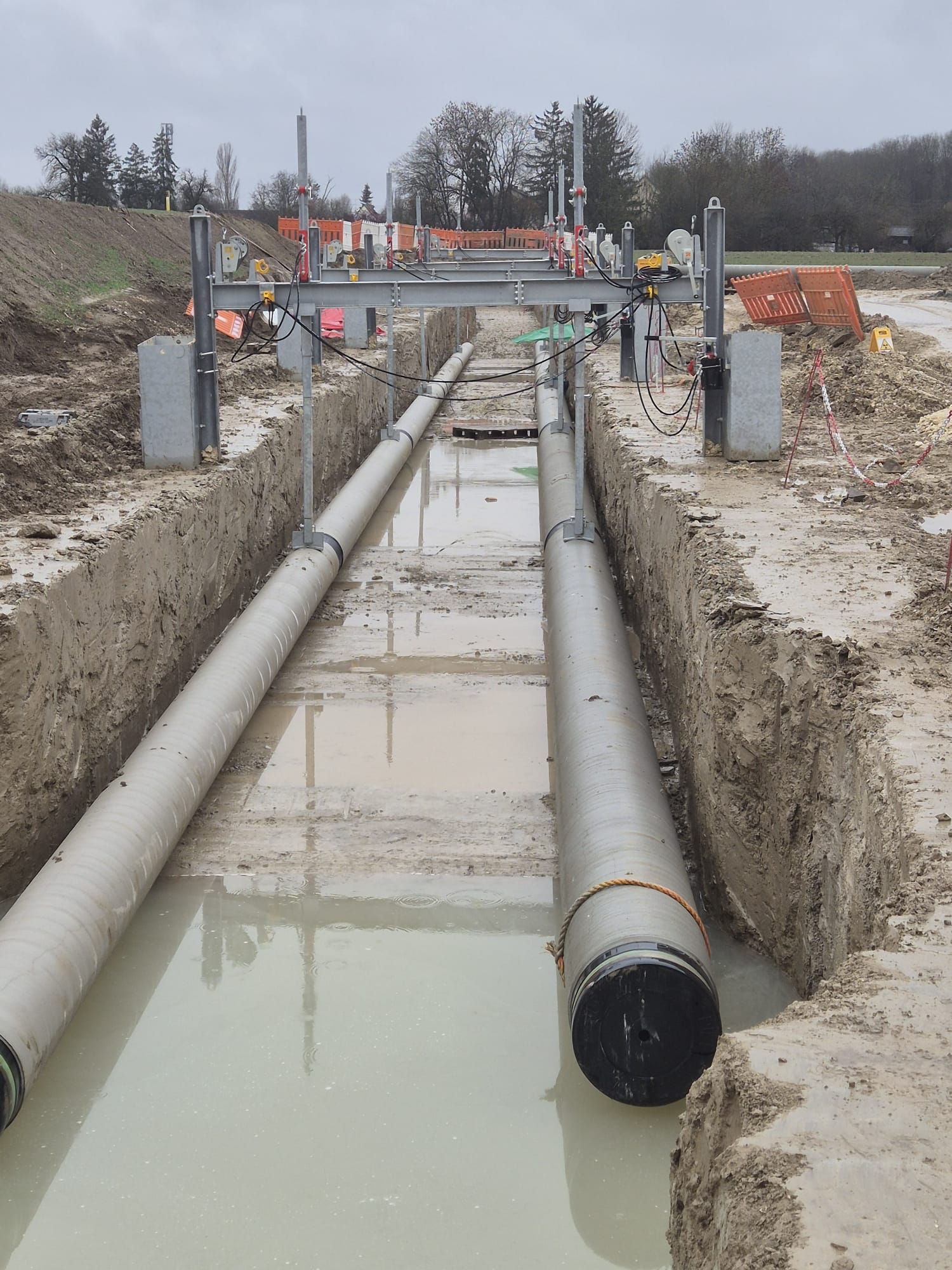

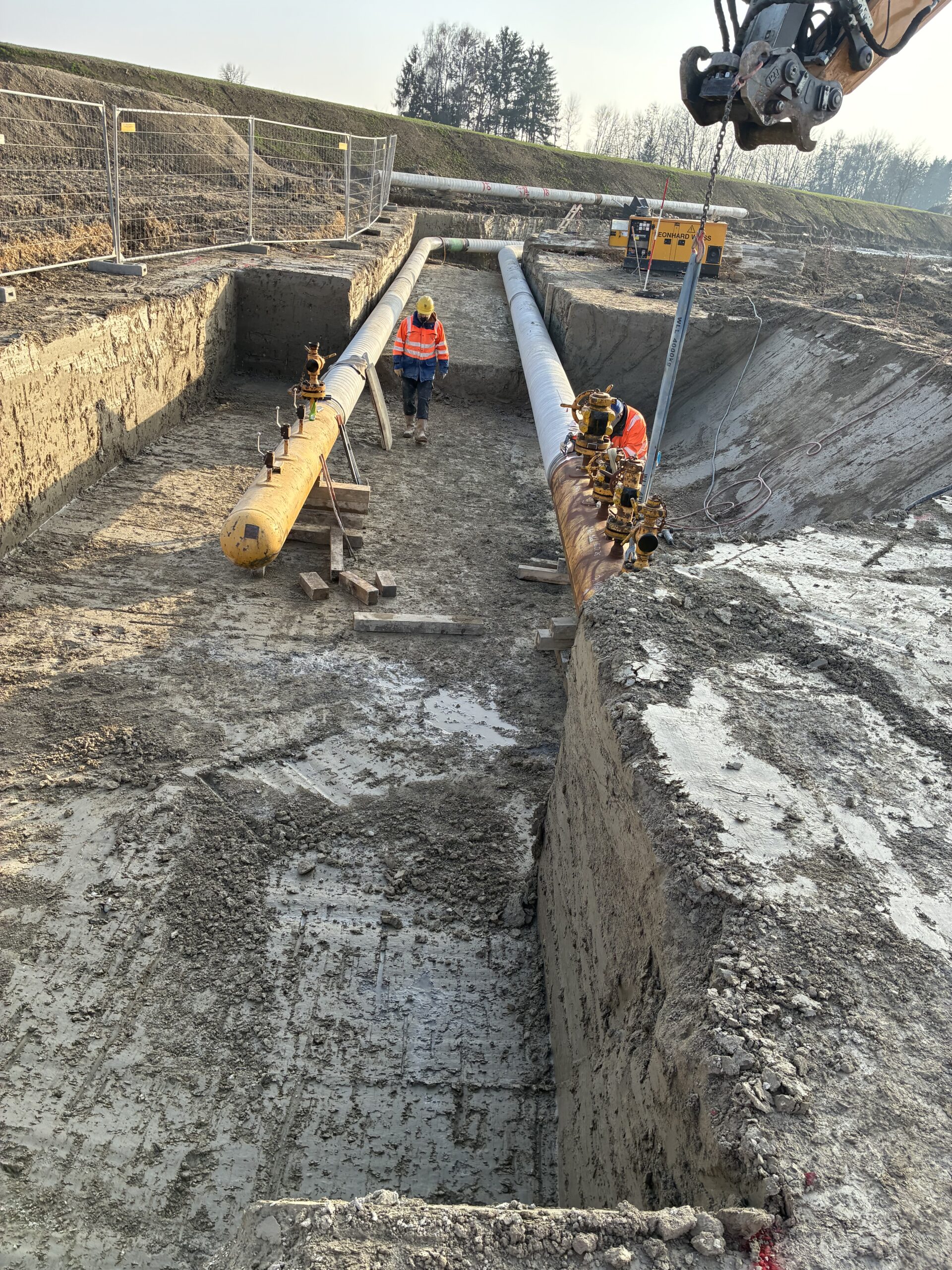

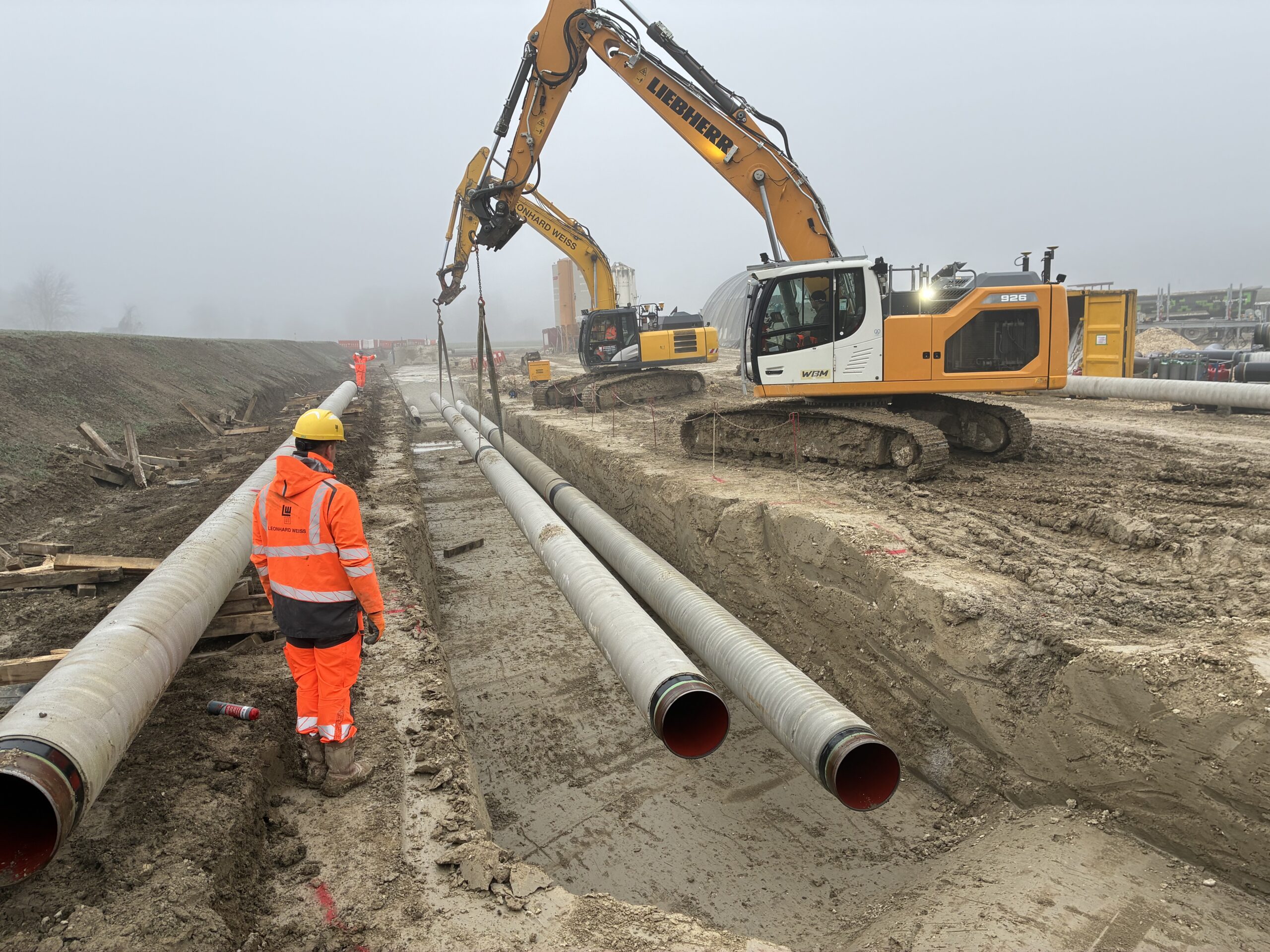

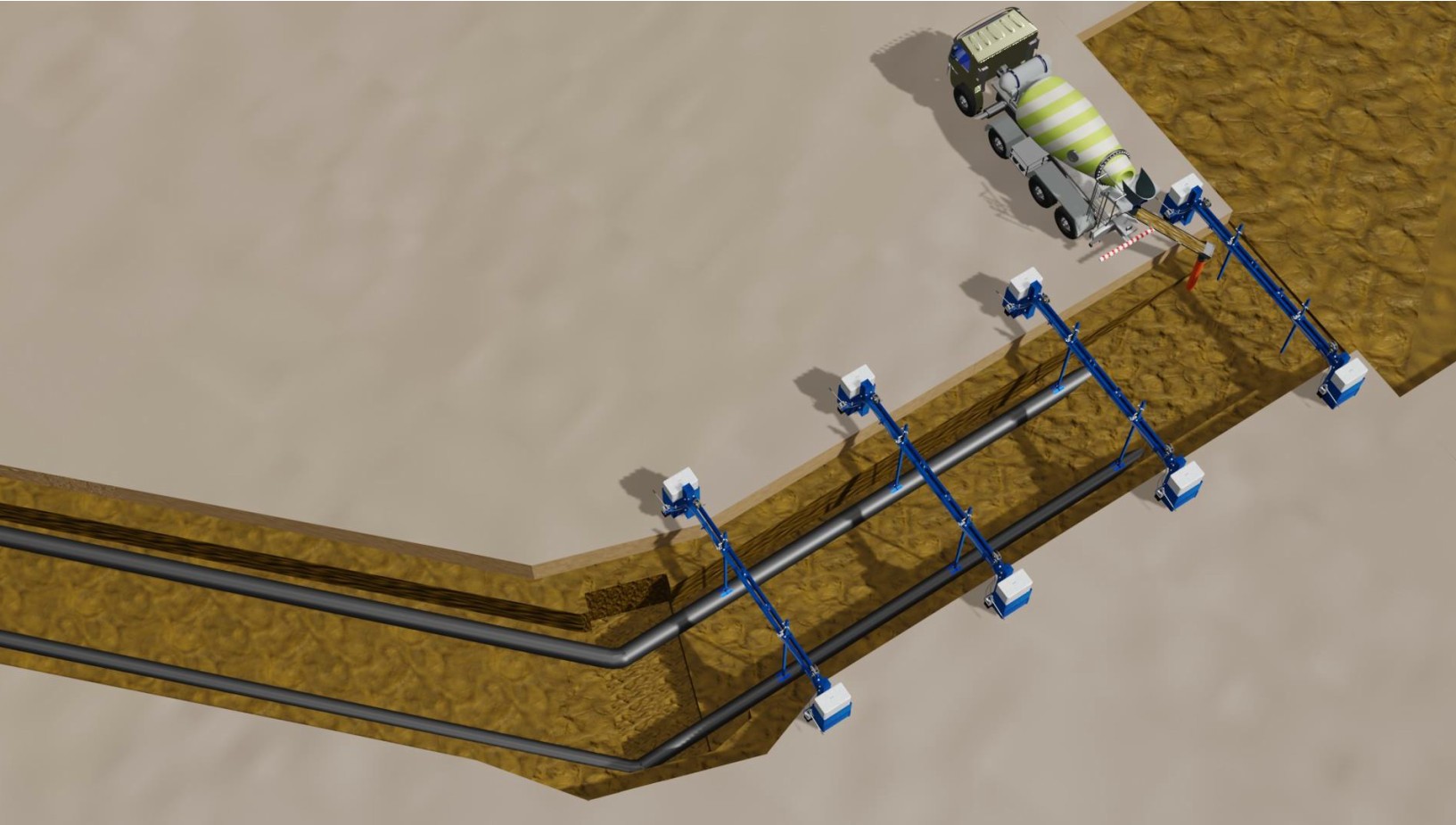

- Auftriebssichere Rohrverlegung mit Rohrverlegehilfen

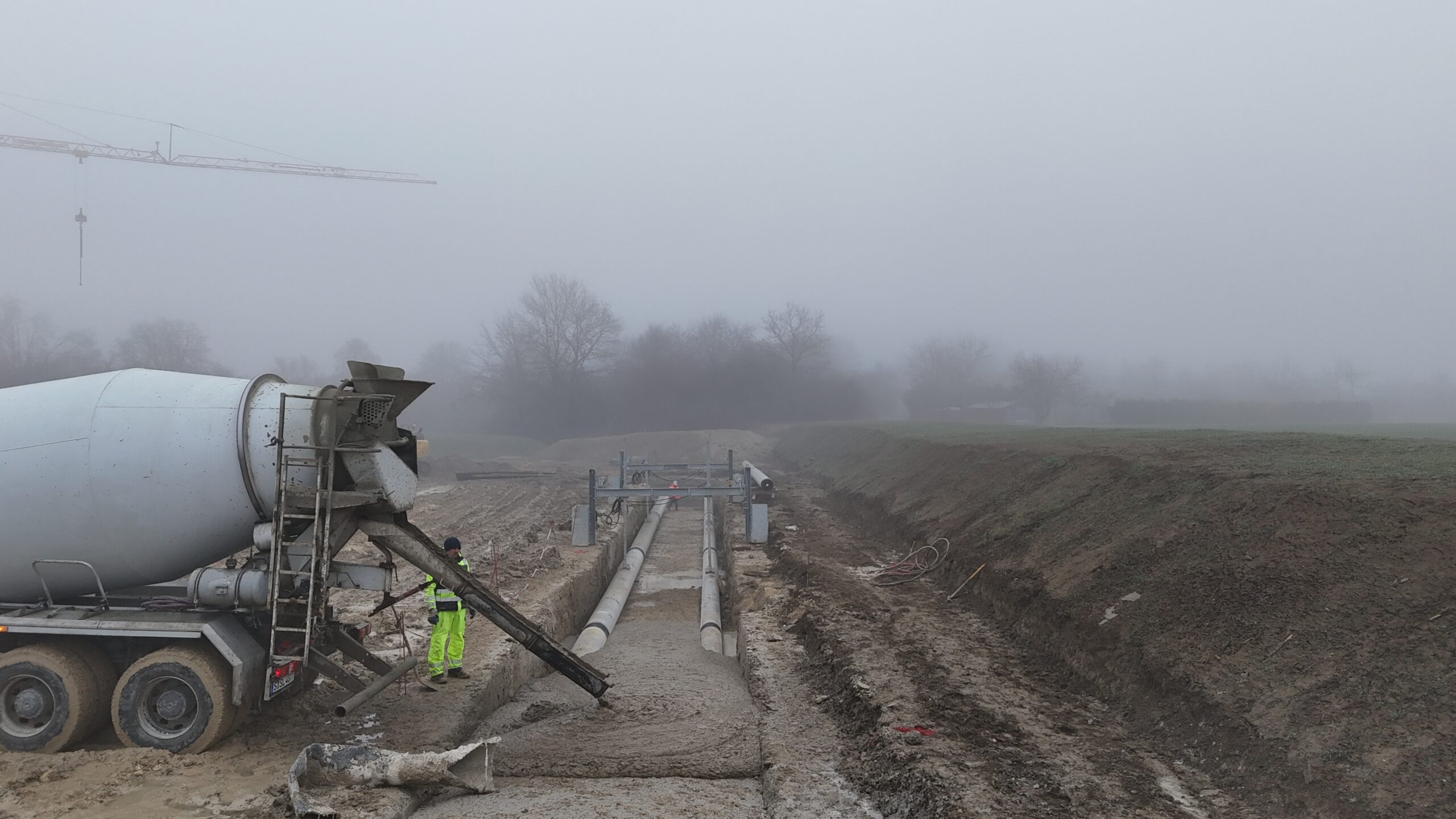

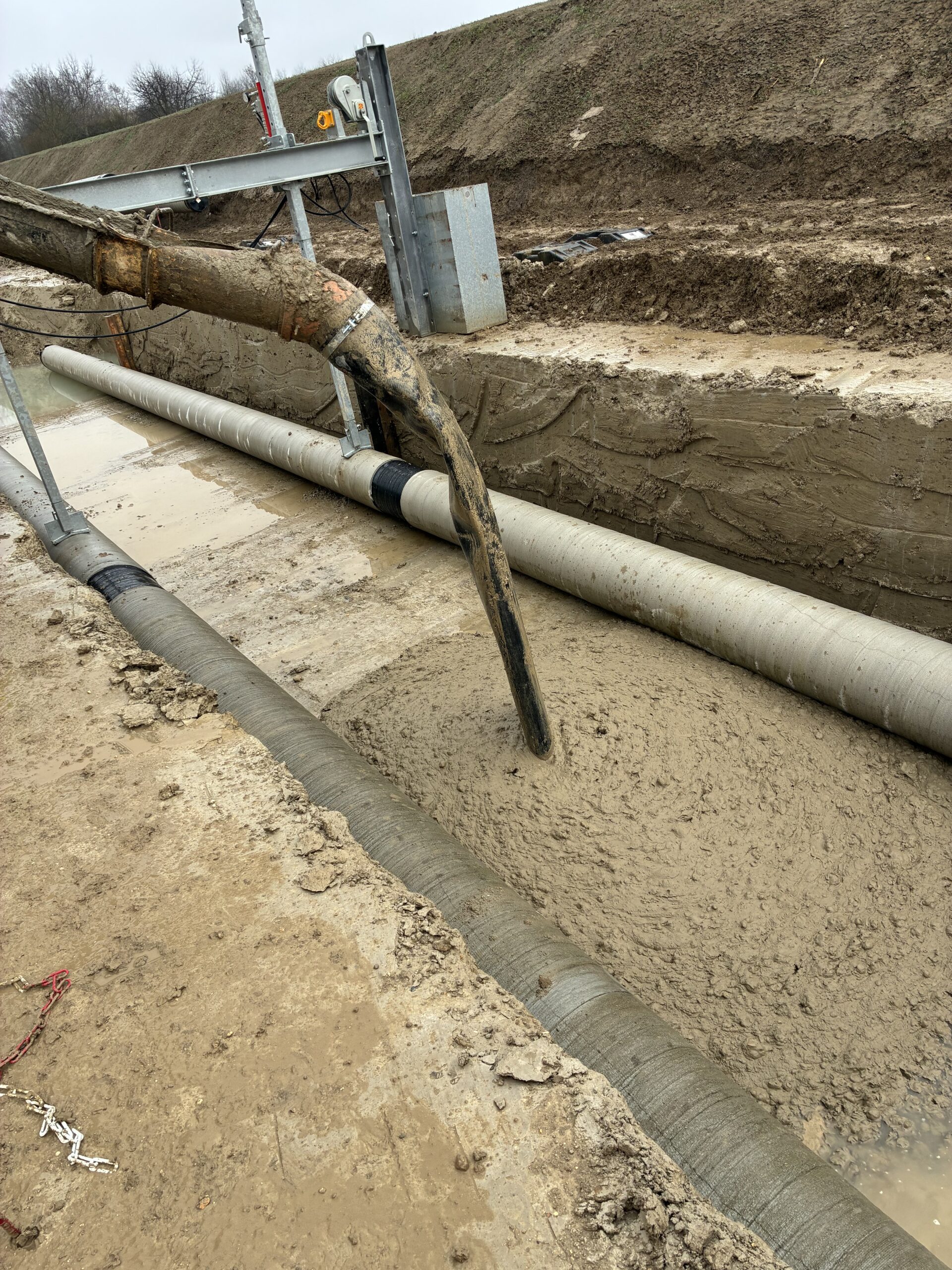

- Vollständige Umschließung der Leitung mit RSS-Flüssigboden
Fachplanerische Lösung
- Hydrogeologische Bewertung der Wasserhaltungsrisiken

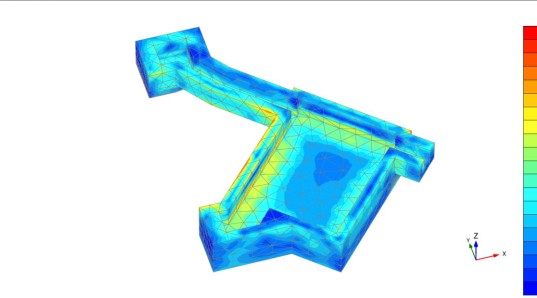

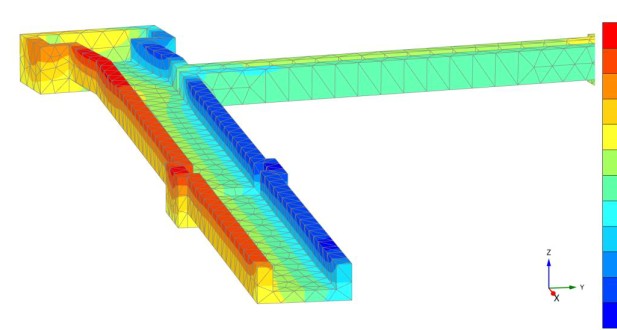

- FEM-basierte Verformungs- und Sicherheitsanalyse
- Nachweis von Tragfähigkeit und Gebrauchstauglichkeit

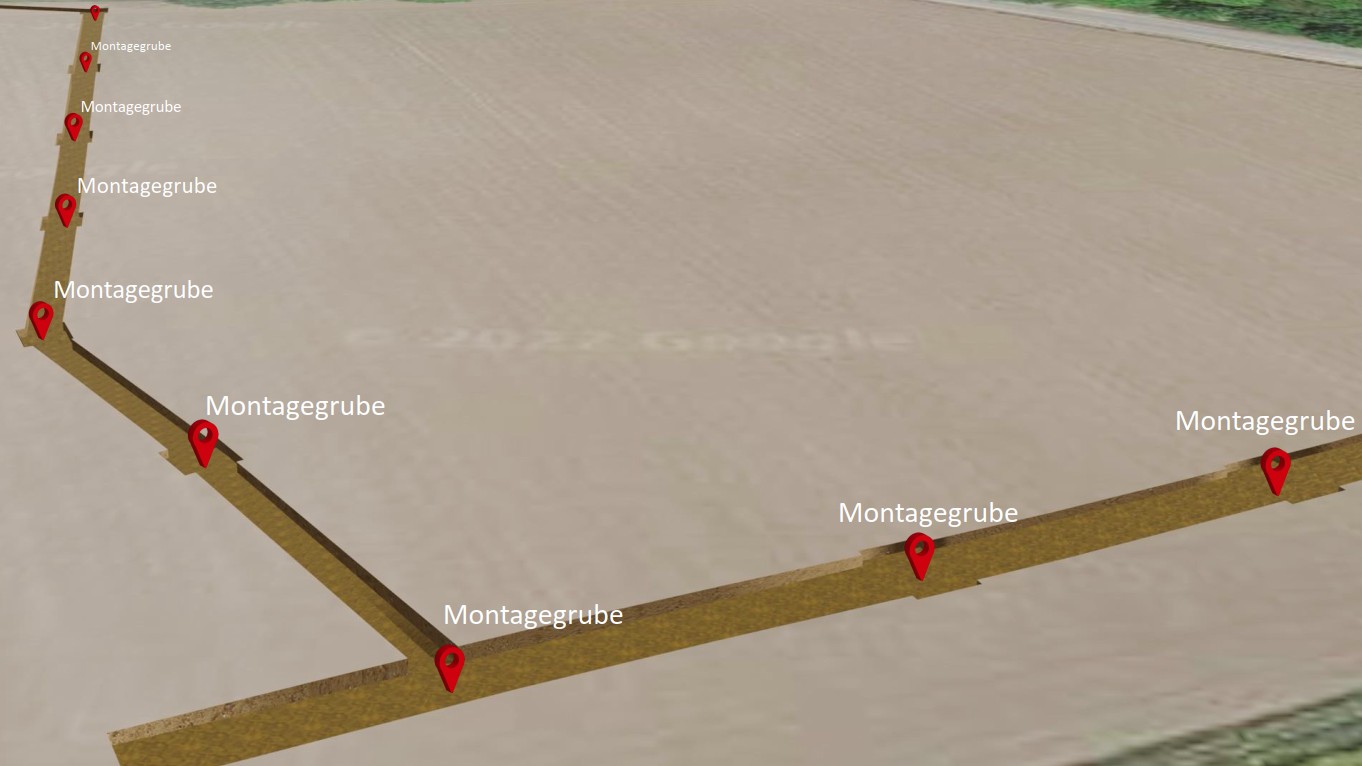

- Dimensionierung von Leitungstrassen und Montagegruben
- Definition statisch relevanter Zielparameter für den Flüssigboden
- Entwicklung eines projektspezifischen Qualitätssicherungskonzepts
FiFB-Lösungen

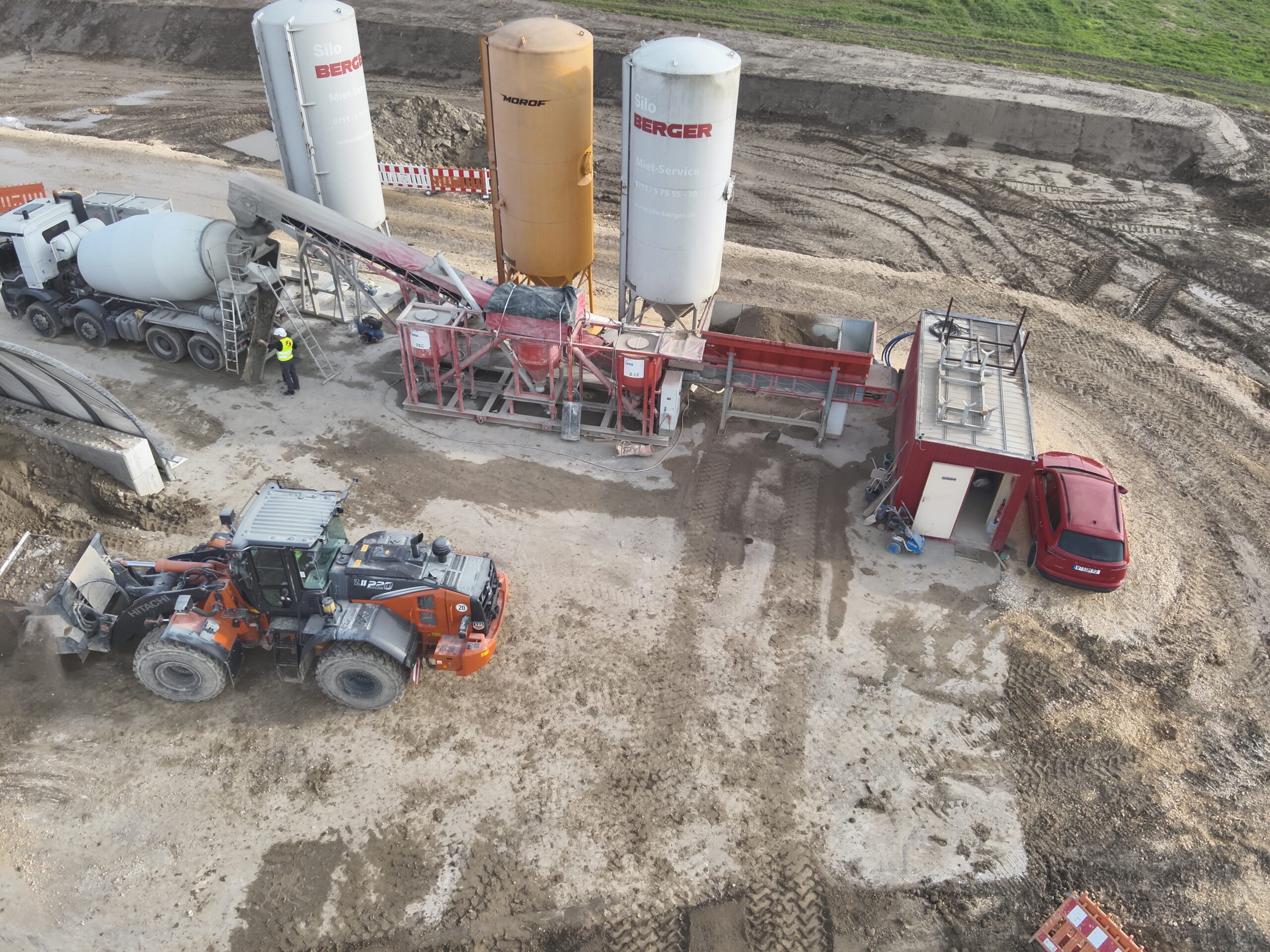

- Entwicklung projektspezifischer RSS-Flüssigbodenrezepturen
- Einstellung sehr geringer Wasserdurchlässigkeiten
- Sicherstellung von Früh- und Endfestigkeiten
- Abstimmung der rheologischen Eigenschaften auf das Kontraktorverfahren
- Qualitätssicherung über Prüfkörper, Kontrollwerte und Dokumentation
Flüssigboden-Anwendung
- Neuverlegung von Gashochdruckleitungen im Grundwasser
- RSS-Geopontons für Leitungsbauwerke
- Auftriebssichere Rohrbettungen
- Schutz sensibler Bestandsleitungen
- Herstellung trockener Arbeitsräume ohne Wasserhaltung
- Ersatz von Wasserhaltung, Spundung und Sondertiefbauverfahren
