Pumpwerk Burkheim - Baugrubenverbau im Grundwasserbereich
Wasserdichte Baugrube im Grundwasser durch RSS-Wand – wirtschaftlich und ohne Bohrpfahlwand.
Flüssigboden Engineering
Sichere Baugrube unter anspruchsvollen hydrogeologischen Bedingungen
Beim Neubau des Pumpwerks Blauwasser in Breisach/Burkheim musste eine dauerhaft wasserdichte Baugrube unter komplexen Baugrund- und Grundwasserverhältnissen hergestellt werden. Ziel war eine technisch sichere, wirtschaftliche und nachhaltige Alternative zu konventionellen Verbauverfahren.

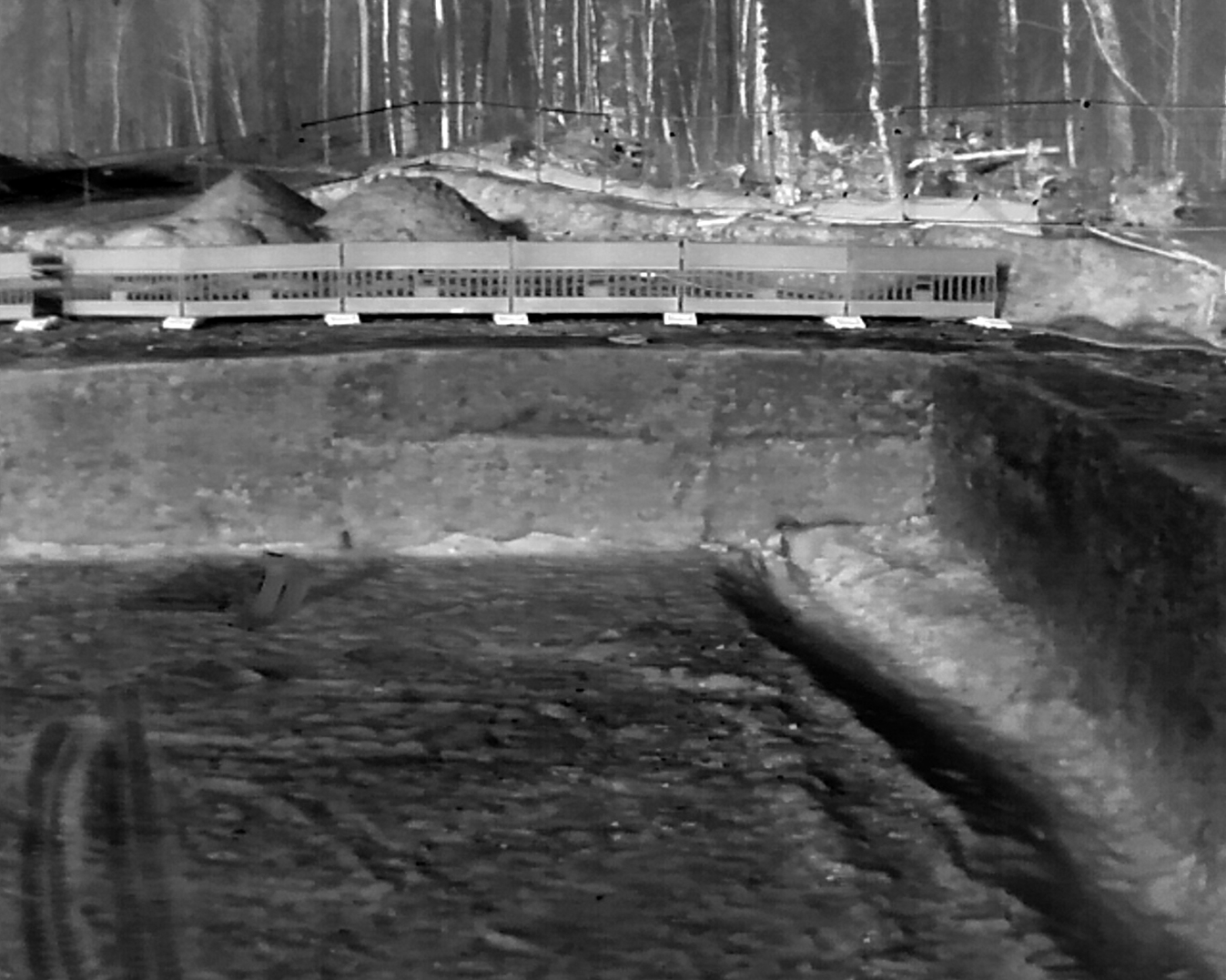

Durch den Einsatz einer RSS-Flüssigbodenwand konnte die geplante Bohrpfahlwand vollständig ersetzt werden. Die Lösung ermöglicht eine homogene, dichte und tragfähige Baugrubenumschließung mit kontrolliertem Verformungsverhalten – auch bei wechselnden Felshorizonten und hoher Grundwasserbelastung.
Herausforderungen
- Direkt anstehendes Grund- und Schichtenwasser
- Heterogene und teilweise verwitterte Felsschichten
- Sichere Einbindung des Verbaus in den Fels
- Hohe Bau- und Gerätebelastungen
- Konventionelle Bohrpfahlwand wirtschaftlich und ökologisch ungünstig
Die Lösung

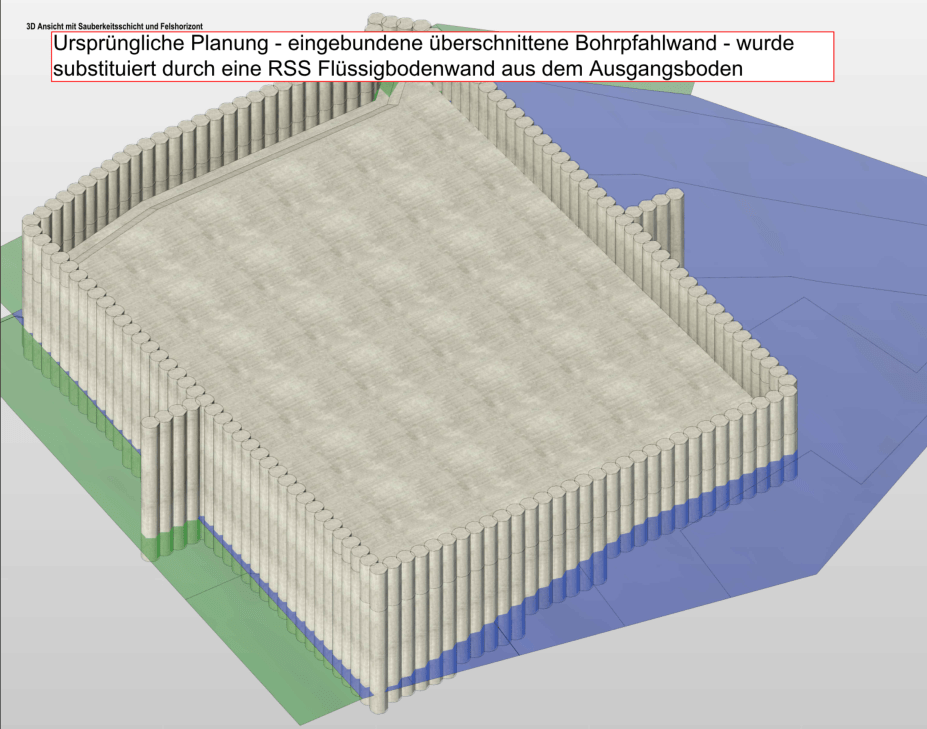

- Substitution der Bohrpfahlwand durch eine RSS-Wand
- Herstellung im Pilgerschrittverfahren

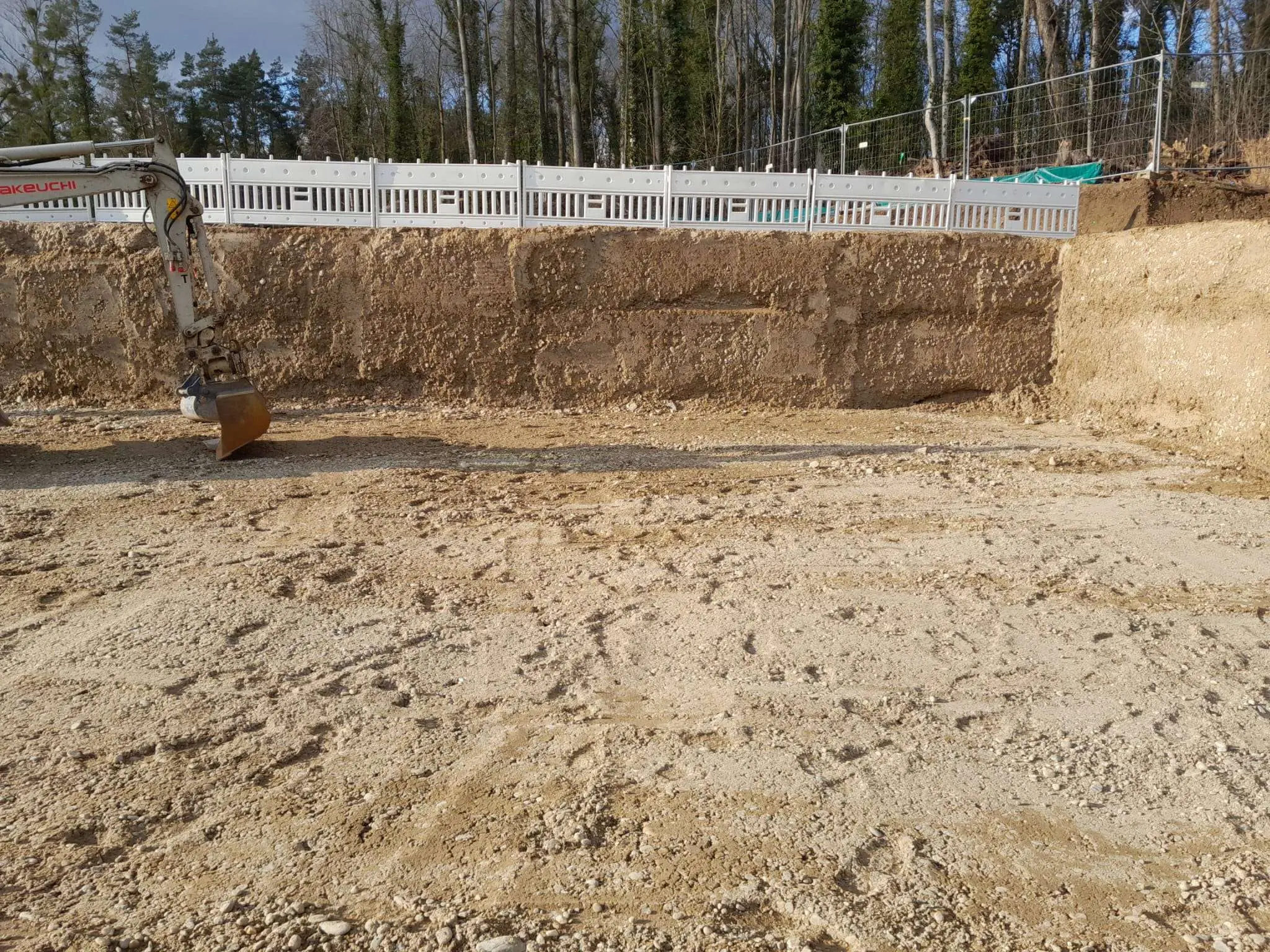

- Gezielte Einbindung in den Fels

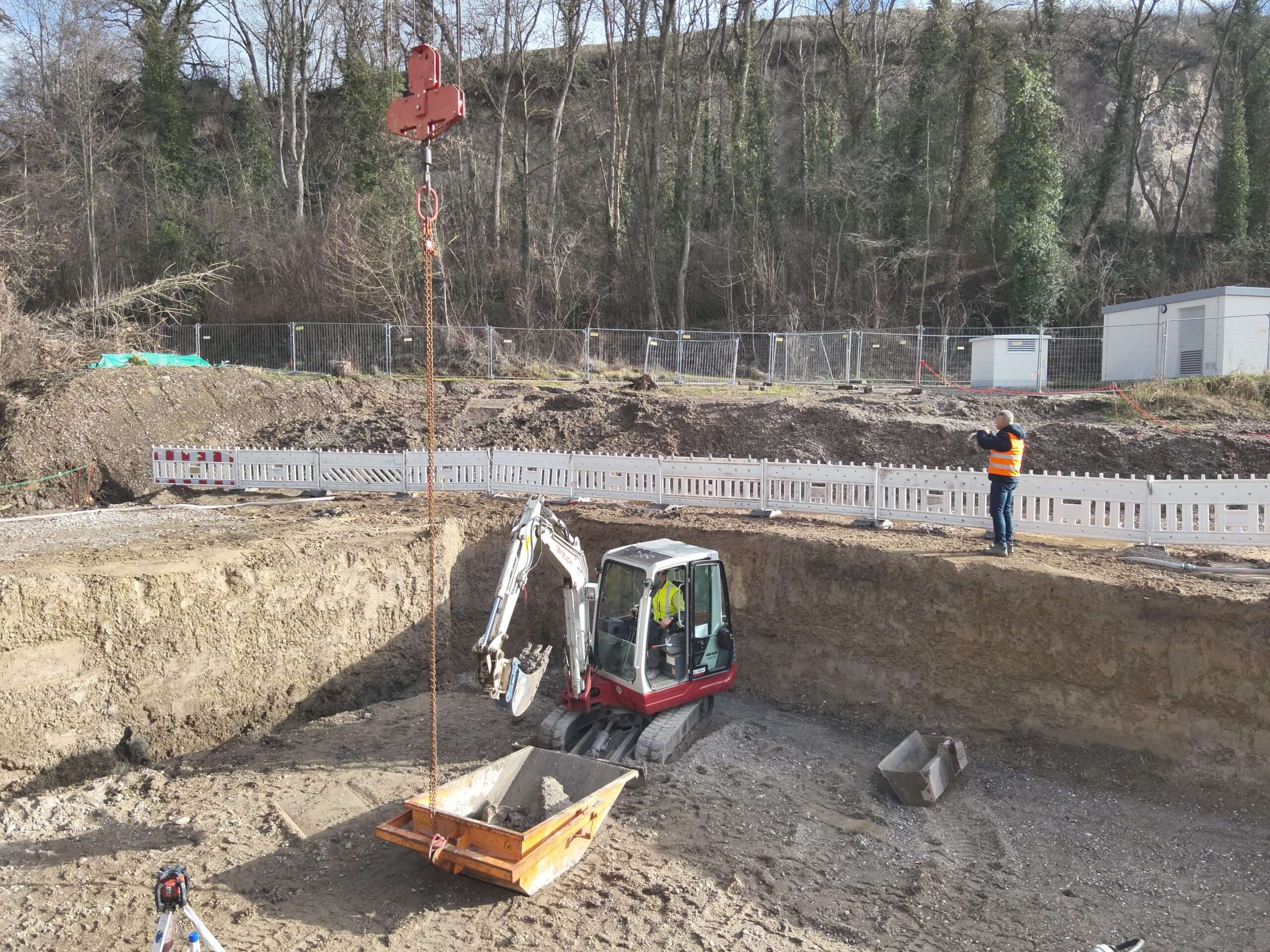

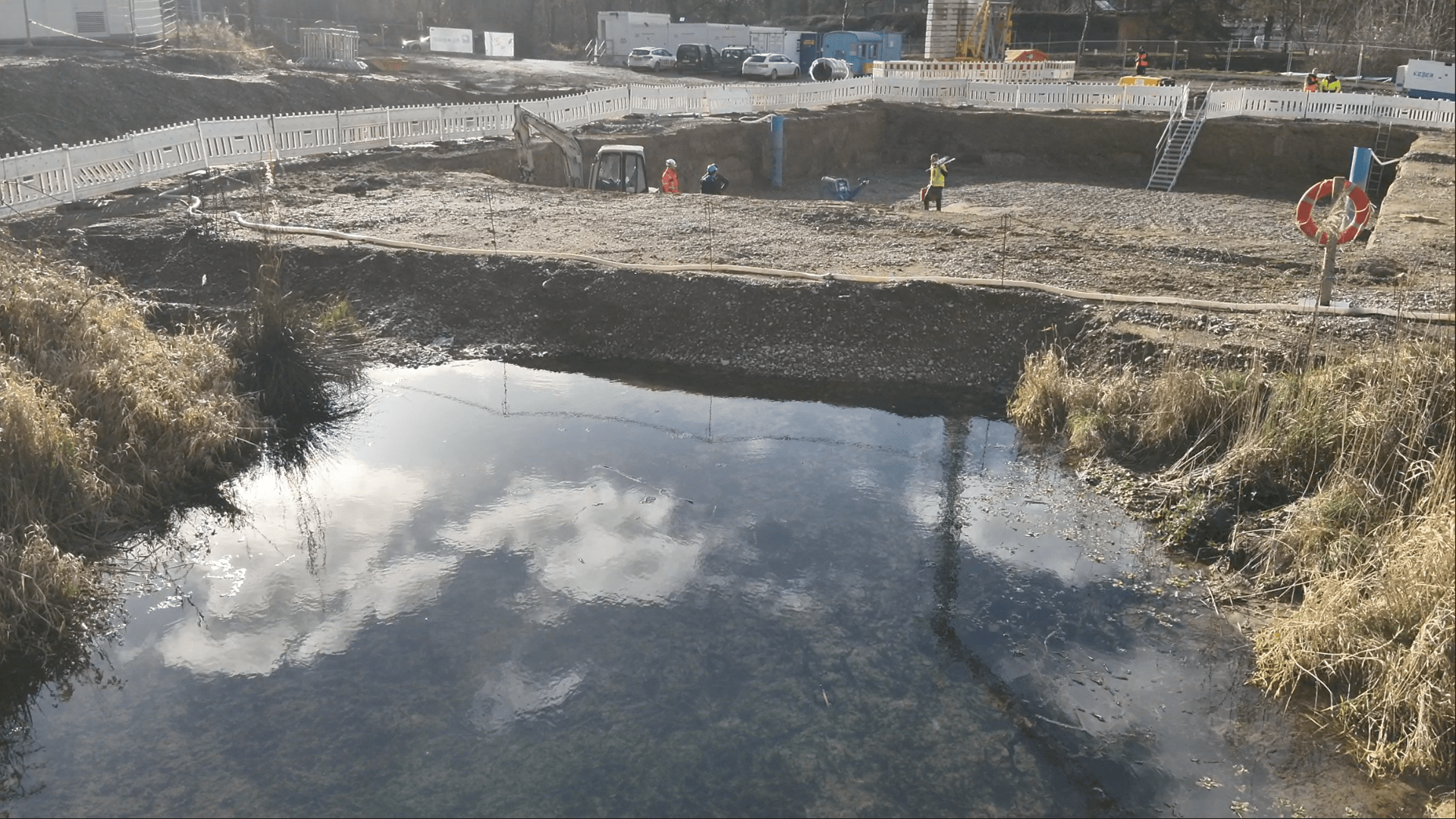

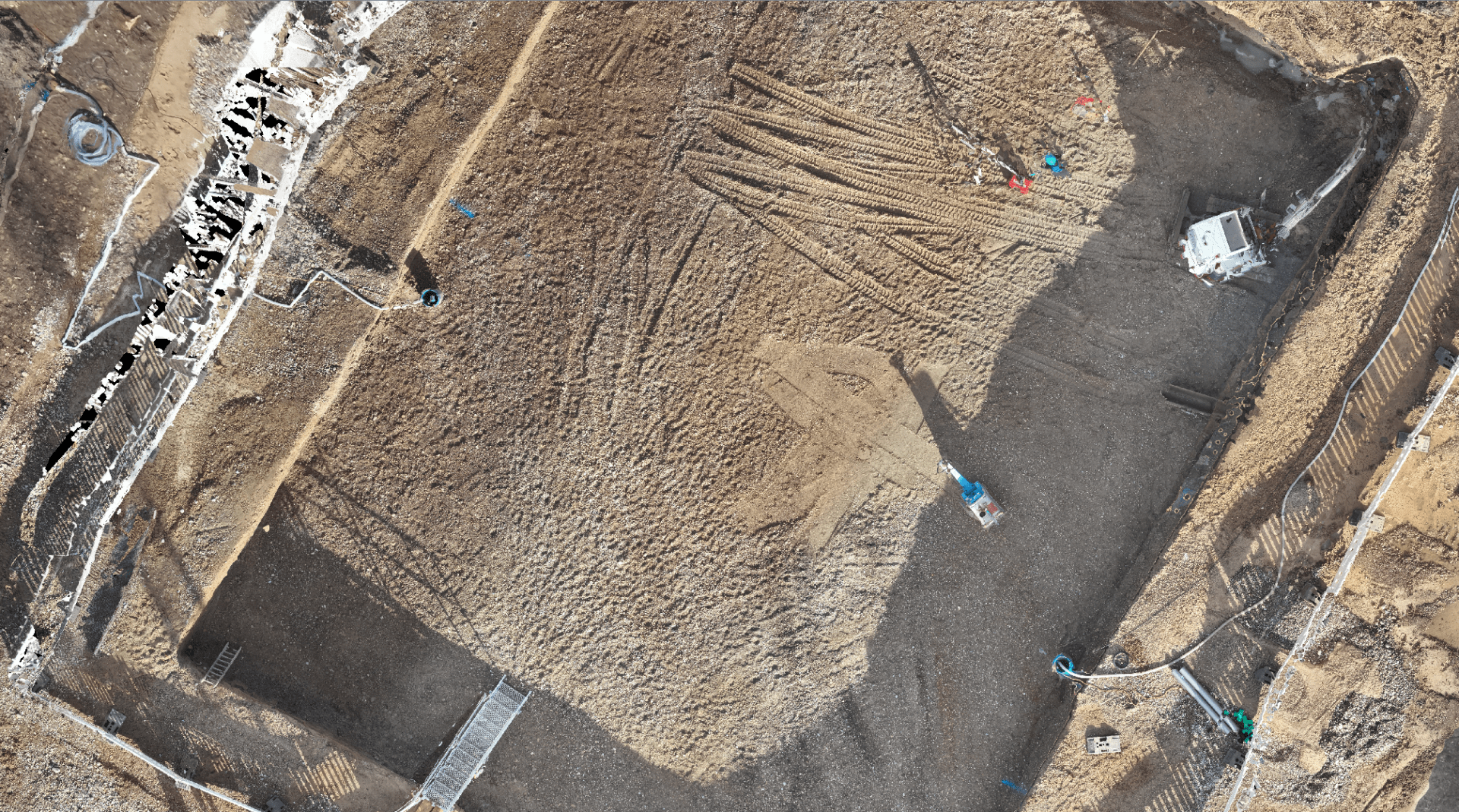

- Nutzung als wasserdichte Baugrubenumschließung

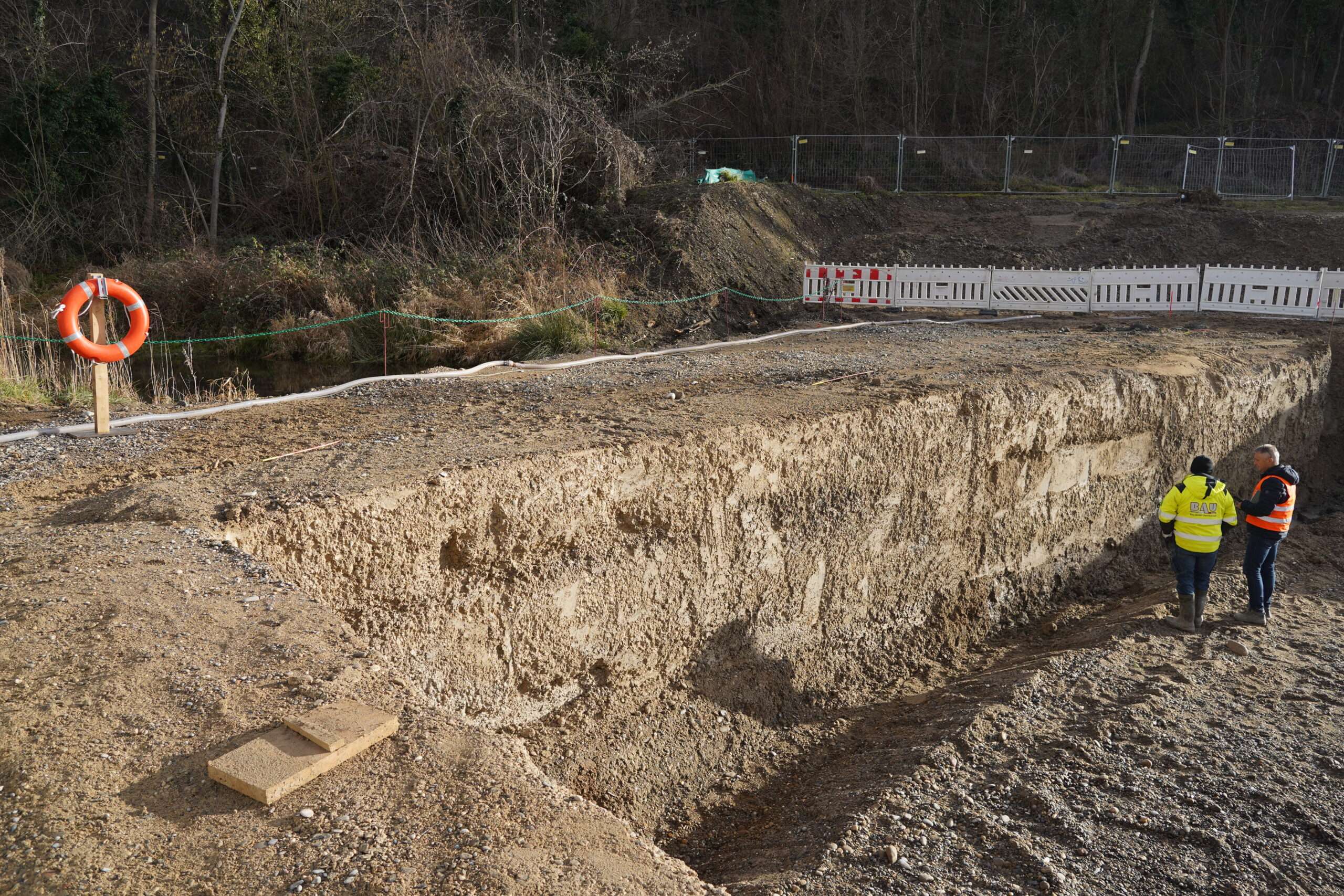

- Einsatz als verlorene Schalung für das Bauwerk
Fachplanerische Lösung

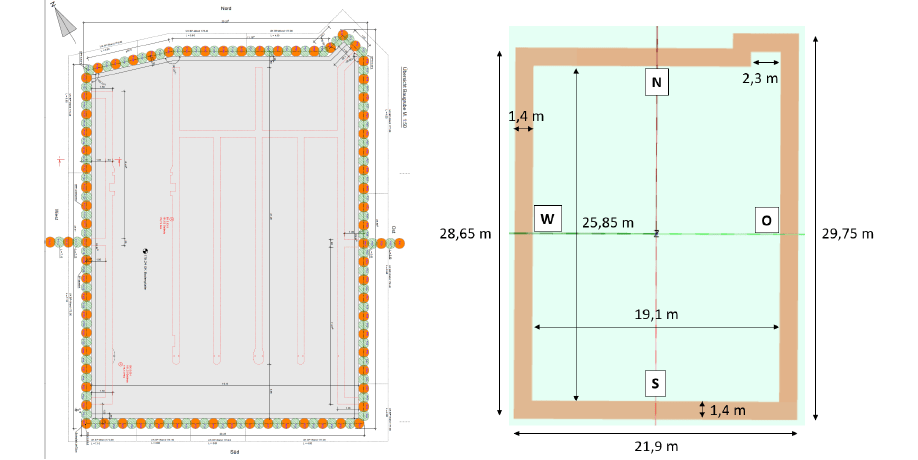

- 3D-FEM-basierte Dimensionierung der RSS-Wand
- Durchführung von GZT- und GZG-Nachweisen
- Anpassung an wechselnde Baugrundverhältnisse
- Hydrogeologische Nachweisführung zur Dichtwirkung
- Integration statischer, hydraulischer und baubetrieblicher Anforderungen
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen

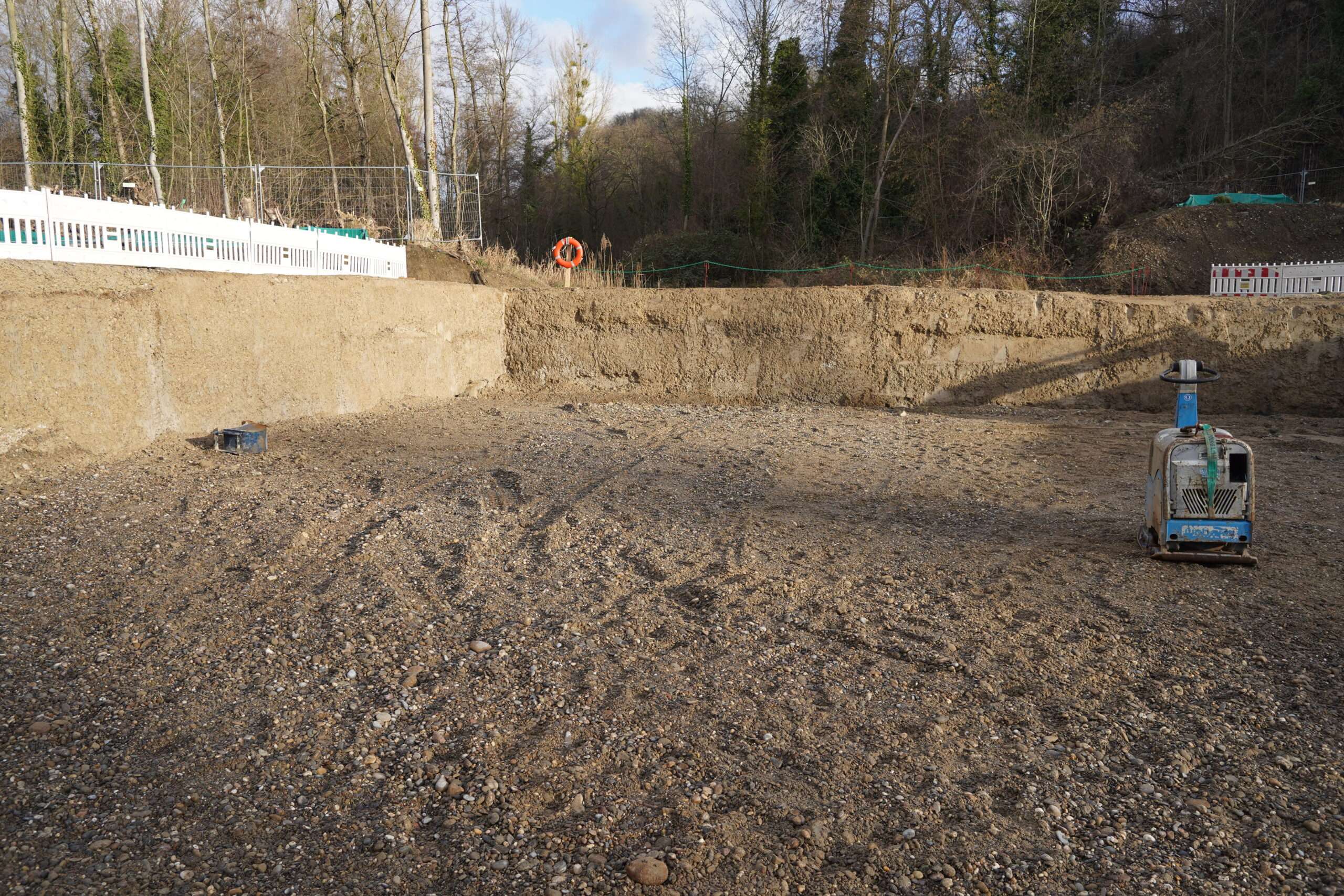

- Nutzung des örtlichen Materials als Baustoff
- Nachweis mechanischer und hydraulischer Eigenschaften

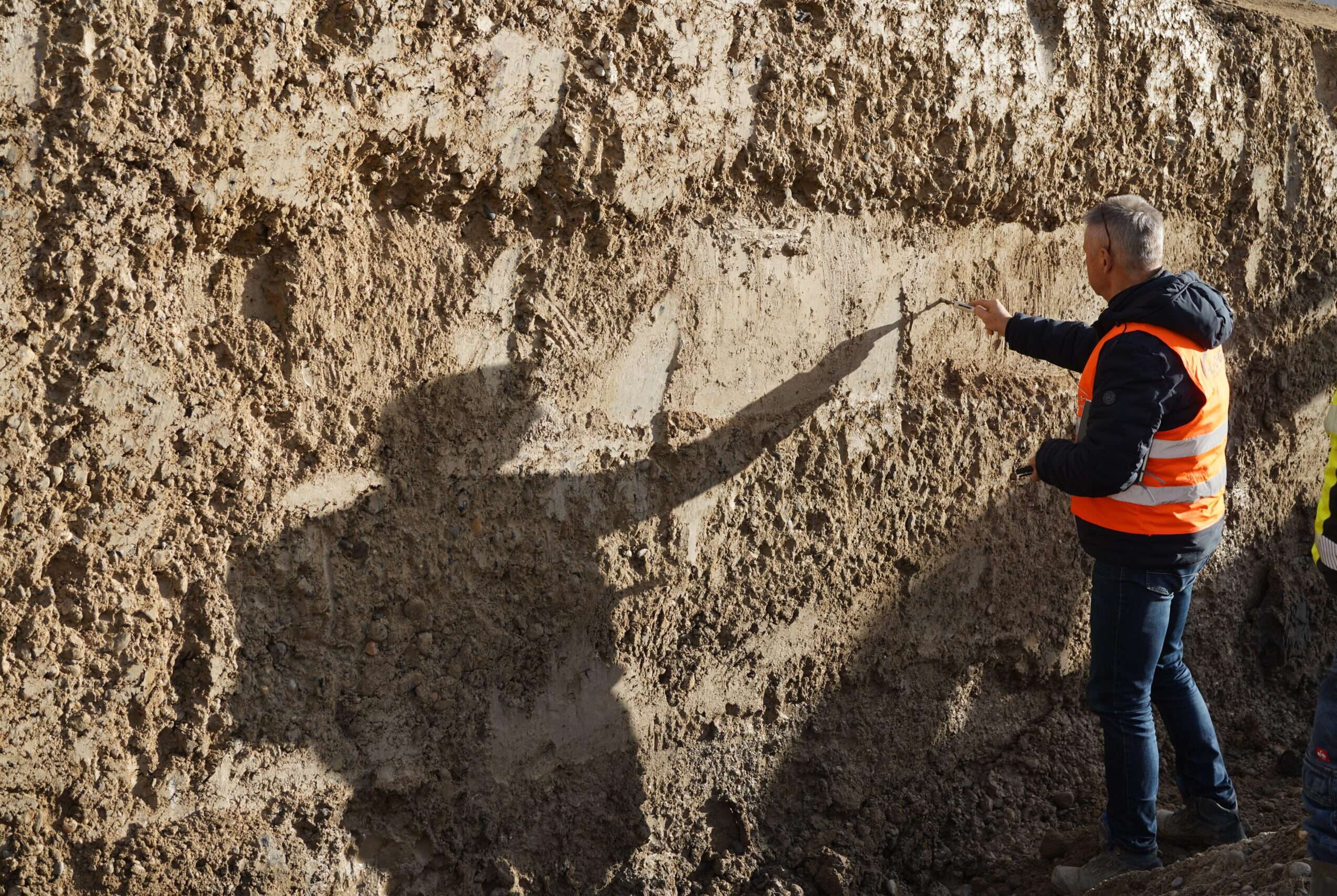

- Qualitätssicherung durch Bauüberwachung und Dokumentation
- CO₂-Bewertung und Optimierung der Umweltwirkungen
Flüssigboden-Anwendung
- Baugrubenverbau und Abdichtung im Grundwasserbereich
- Einsatz bei Pumpwerken und wasserbaulichen Anlagen
- Ersatz von Bohrpfahl- und Spundwänden
- Anwendung bei heterogenem Baugrund
- Nachhaltige und genehmigungsfähige Bauweise
