Nürnberg Hochspannungsprojekt mit Flüssigboden-Muffengruben
Thermisch optimierte Muffengruben mit Flüssigboden – nachhaltig, lösbar und aus lokalem Boden hergestellt.
Sichere Wärmeableitung und langfristige Stabilität für Hochspannungskabel.
Flüssigboden Engineering

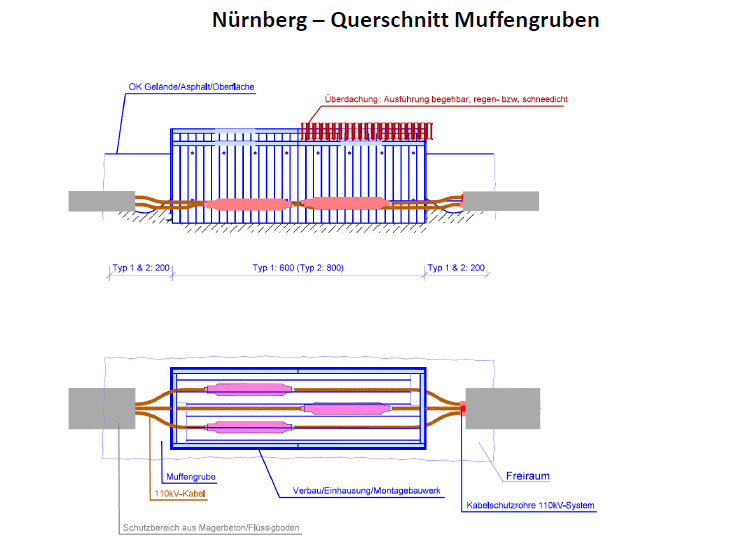

Nürnberg – thermisch optimierte Muffengrubenverfüllung
Im innerstädtischen Hochspannungsprojekt in Nürnberg wurden Muffengruben unter hohen technischen und normativen Anforderungen hergestellt. Ziel war eine dauerhaft thermisch stabile, wirtschaftliche und nachhaltige Lösung für den Betrieb sensibler Kabelsysteme unter beengten innerstädtischen Bedingungen.
Durch den Einsatz von RSS-Flüssigboden aus dem örtlichen Boden konnte eine homogene, wärmeleitfähige und dauerhaft lösbare Verfüllung realisiert werden. Dabei wurden Hohlräume konsequent vermieden, die Wärmeabfuhr gezielt optimiert und die mechanischen sowie thermischen Anforderungen langfristig sichergestellt.
Gleichzeitig ermöglichte die Bauweise eine nahezu vollständige Wiederverwendung des anstehenden Materials und erfüllte damit sowohl technische als auch ökologische und wirtschaftliche Anforderungen moderner Infrastrukturprojekte.
Herausforderungen
- Sicherstellung der thermischen Stabilität von Hochspannungskabeln
- Optimierung der Wärmeableitung im Muffenbereich
- Einhaltung strenger Werks- und Normvorgaben
- Vermeidung von Hohlräumen und Austrocknung
- Nachhaltiger Umgang mit (teilweise kontaminiertem) Bodenmaterial
Die Lösung
- Einsatz einer projektspezifischen RSS-Flüssigbodenrezeptur

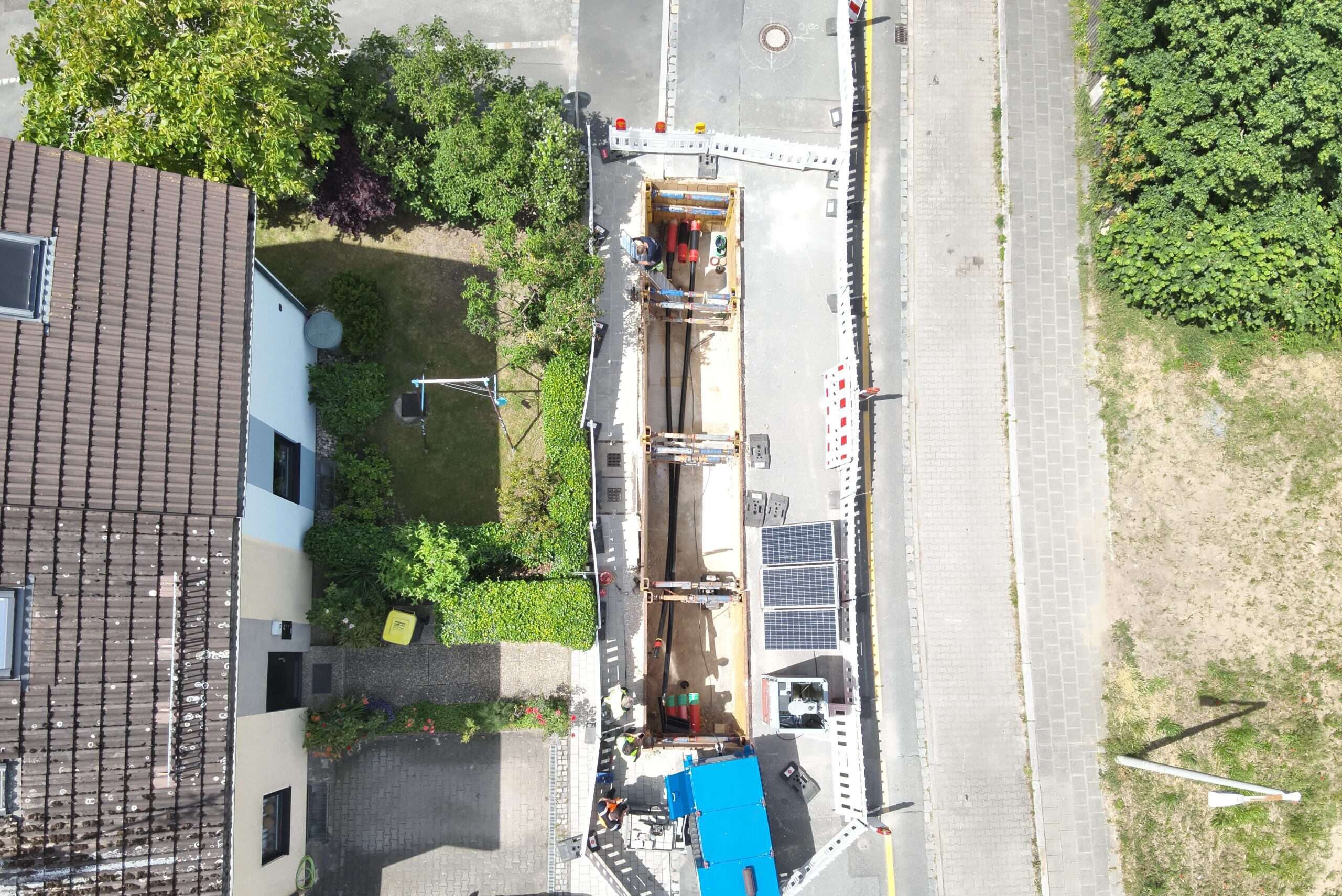

- Verfüllung der Muffengruben vollständig mit Flüssigboden
- Entfall klassischer Bettungsschichten (z. B. Magerbeton)
- Trennung von Kabelbereich und darüberliegenden Schichten
- Sicherstellung der späteren Wiederlösbarkeit
Fachplanerische Lösung
- Planung der Muffengrubenverfüllung unter thermischen Anforderungen
- Abstimmung mit Netzbetreiber zur Optimierung der Bauweise
- Nachweisführung mittels Temperaturfeldmodell
- Integration wirtschaftlicher und logistischer Vorteile
- Umsetzung der Kreislaufwirtschaft durch Bodenwiederverwendung
FiFB-Lösungen
- Entwicklung und Validierung der Flüssigbodenrezepturen
- Einstellung thermischer und mechanischer Zielparameter
- Sicherstellung von Schwindungsfreiheit und Hohlraumfreiheit
- Nachweis langfristiger Materialeigenschaften
- Qualitätssicherung durch Fremdüberwachung und Prüfkonzepte
Flüssigboden-Anwendung
- Verfüllung von Muffengruben im Hochspannungsbereich
- Einsatz bei Erdkabelprojekten mit hohen thermischen Anforderungen
- Herstellung wärmeleitfähiger und homogener Verfüllkörper
- Nutzung auch von kontaminiertem Bodenmaterial
- Nachhaltige Alternative zu konventionellen Bettungssystemen
