Burkheim

RSS-Wand - Trockene Flüssigbodenbaugrube - Fa. ZÜBLIN:

Das Bauprojekt in Burkheim am Kaiserstuhl zeigt die Vorteile des RSS® Flüssigbodenverfahrens beim Bau einer wasserdichten Baugrube. Statt einer Bohrpfahlwand wurde eine RSS® Wand ohne Rückverankerung umgesetzt – ideal für eine trockene Baugrube bei Grundwasser und Fels. Die Lösung spart Bodenaustausch und dient als verlorene Schalung. Das Projekt steht für Effizienz und Nachhaltigkeit von RSS Flüssigboden® im Spezialtiefbau.

Besondere Herausforderungen:

  • Herstellung einer wasserdichten Baugrube
  • Einbinden des Baugrubenverbaus in den Felsen zur Abdichtung
  • Direkt anstehendes Grundwasser durch benachbarten Fluss
  • Ursprüngliche Planung sah den Einsatz von überschnittenen Bohrpfahlwänden vor

Die Lösung:

Herstellung einer RSS® Wand auf Basis des RSS® Flüssigbodenverfahrens:

  • Dimensionierung und statischer Nachweis der RSS® Wand als Baugrubenwand und als einhäuptige Schalung
  • RSS® Wand ermöglicht Herstellung ohne Differenzsetzungen
  • Grundsätzlich erfordert die RSS® Wand keine Rückverankerung gleichgültig in welcher Tiefe, so erfolgt keine Verletzung der Grundstücksgrenzen
  • Einsparung des Bodenaustauschs
  • Nutzen der RSS Wand als verlorene Schalung und Baugrubenwand
  • Substitution der Bohrpfahlwände

Fachplanerische Lösungen:

Fachplanerische Kernleistungen Rezepturspezifikation

  • Begleitung digital und vor Ort und Freigabe
  • 3D-FEM-Standsicherheitsnachweis
  • Hydrogeologische Nachweisführung
  • Thermische Nachweisführung zur Qualitätssicherung
  • CO2-Vorabkalkulation
  • Rezepturerstellung aus örtlichem Material
  • Nachweis der relevanten Eigenschaften der Rezepturspezifikation

FB-Anwendungsbereiche:

Baugrubenverbau und einhäuptige Schalung

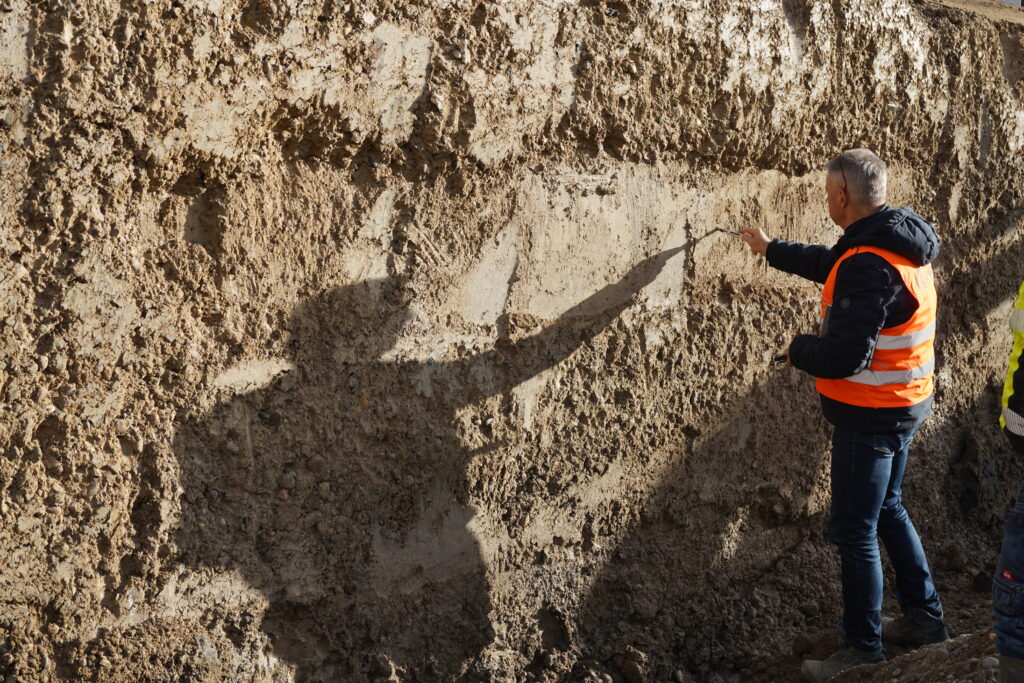

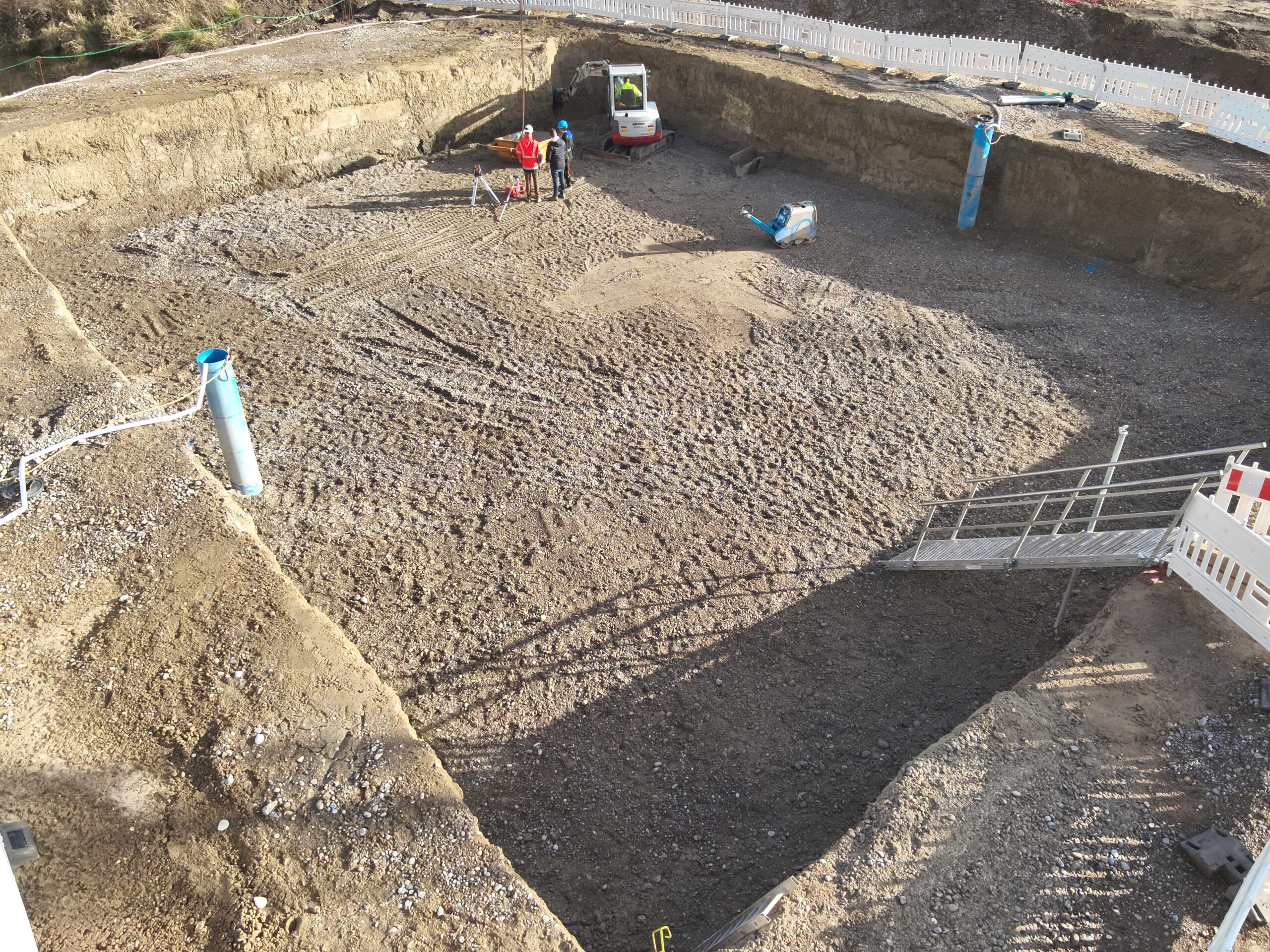

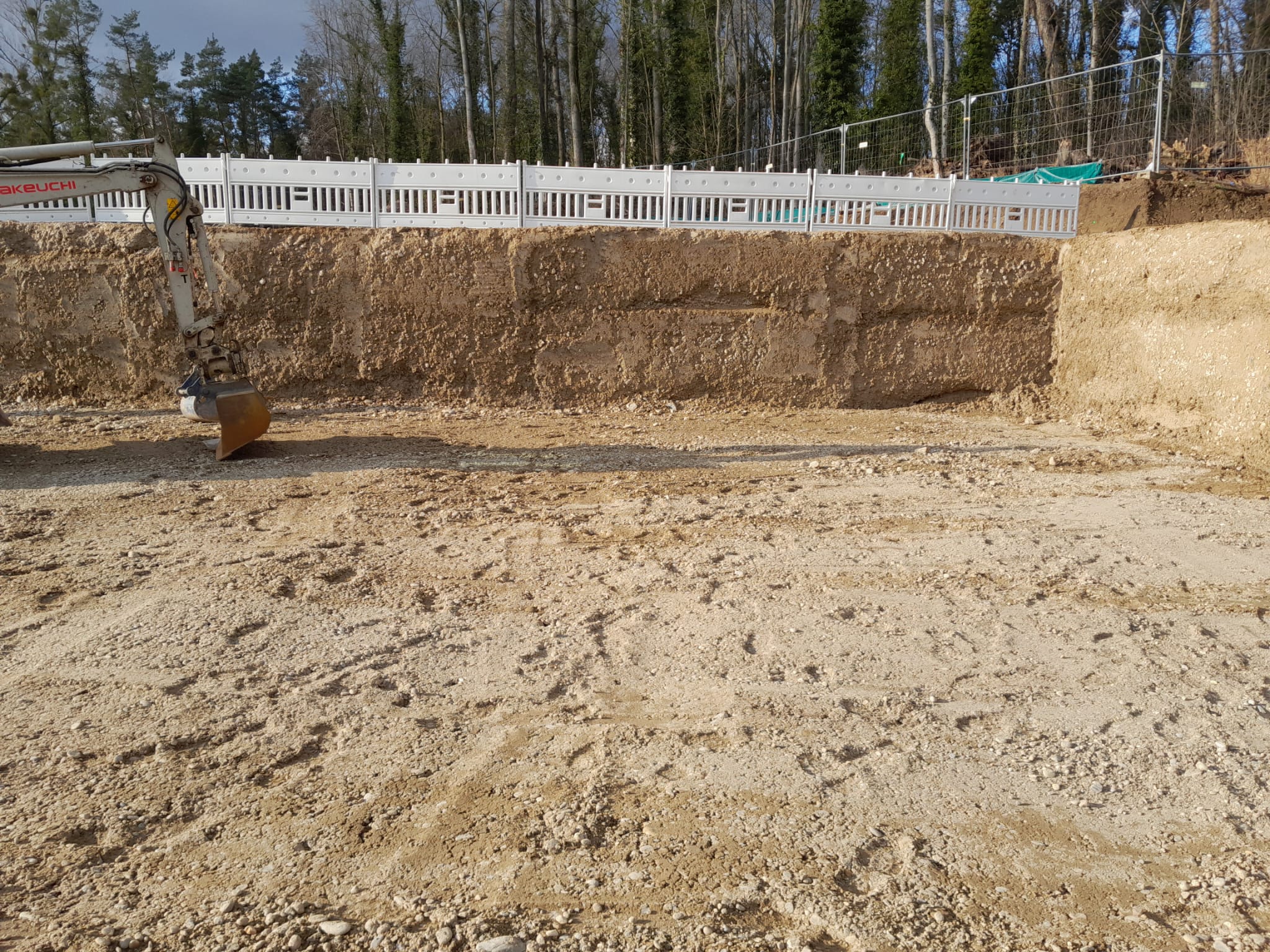

Bildergalerie

Alle relevanten Bilder zu diesem Projekt finden Sie hier.
