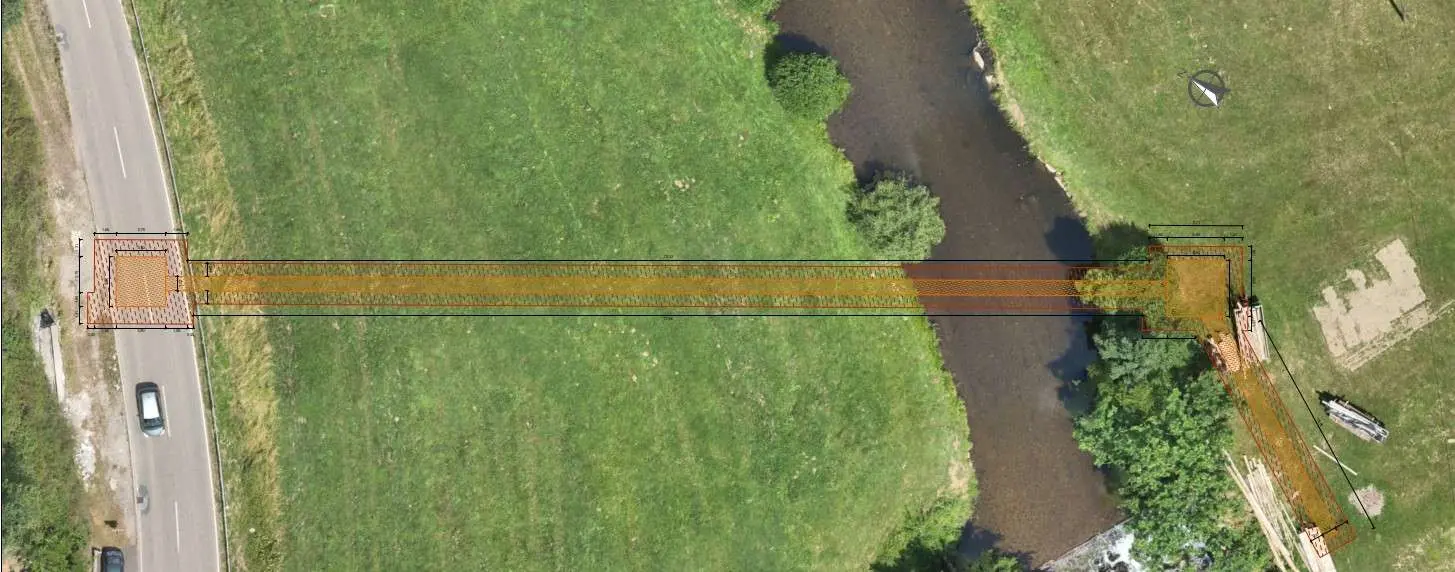

Freiburg Winden - Gewässerquerung Geoponton
Wasserdichte Geopontons aus Flüssigboden: sichere Baugruben, stabile Leitungszonen und nachhaltige Umsetzung der Elzquerung in Winden.
Flüssigboden Engineering
Innerstädtische Hochspannungs-Muffengruben
Im Zuge der Ortsumfahrung Winden (B 294) wurde das Flüssigbodenverfahren gezielt für die Ableitung des Regenklärbeckens Ost sowie die Querung der Elz eingesetzt. Ziel war es, unter extremen hydrogeologischen Bedingungen eine dauerhaft stabile, wasserdichte und zugleich umweltverträgliche Bauweise zu realisieren. Durch die Entwicklung standortspezifischer Flüssigbodenrezepturen konnten Anforderungen an Tragfähigkeit, Dichtigkeit und Rückverfestigungsverhalten optimal miteinander kombiniert werden.
Gerade bei Bauvorhaben im Grundwasser und in Fließgewässern spielt die sichere Beherrschung von Wasserzutritten und Bauzuständen eine zentrale Rolle. Flüssigboden ermöglicht hier die Herstellung homogener, monolithischer Baukörper, die sowohl tragende als auch abdichtende Funktionen übernehmen – ganz ohne klassische Verbausysteme oder aufwendige Wasserhaltung. Gleichzeitig wird der vorhandene Boden ressourcenschonend wiederverwendet, wodurch Eingriffe in Umwelt und Bauabläufe deutlich reduziert werden. So entstand eine technisch robuste und nachhaltige Lösung für eine komplexe Gewässerquerung unter anspruchsvollen Randbedingungen.
Herausforderungen
- Arbeiten im Grundwasser sowie direkt im Fließgewässer Elz
- Stark schwankende Wasserstände mit temporären Überflutungen
- Inhomogene Baugrundverhältnisse mit groben Blocklagen
- Begrenzte Platzverhältnisse für Baugruben und Leitungsgräben
- Vermeidung umfangreicher Wasserhaltungsmaßnahmen
- Wiederverwertung des Aushubmaterials gemäß gesetzlicher Vorgaben
- Sicherstellung der Bauzustandssicherheit unter dynamischen Randbedingungen
Die Lösung
- Herstellung monolithischer Flüssigbodenkörper im Grundwasser
- Verzicht auf konventionelle Verbausysteme wie Spundwände oder Betonbauwerke
- Innenaushub im trockenen Zustand nach Rückverfestigung

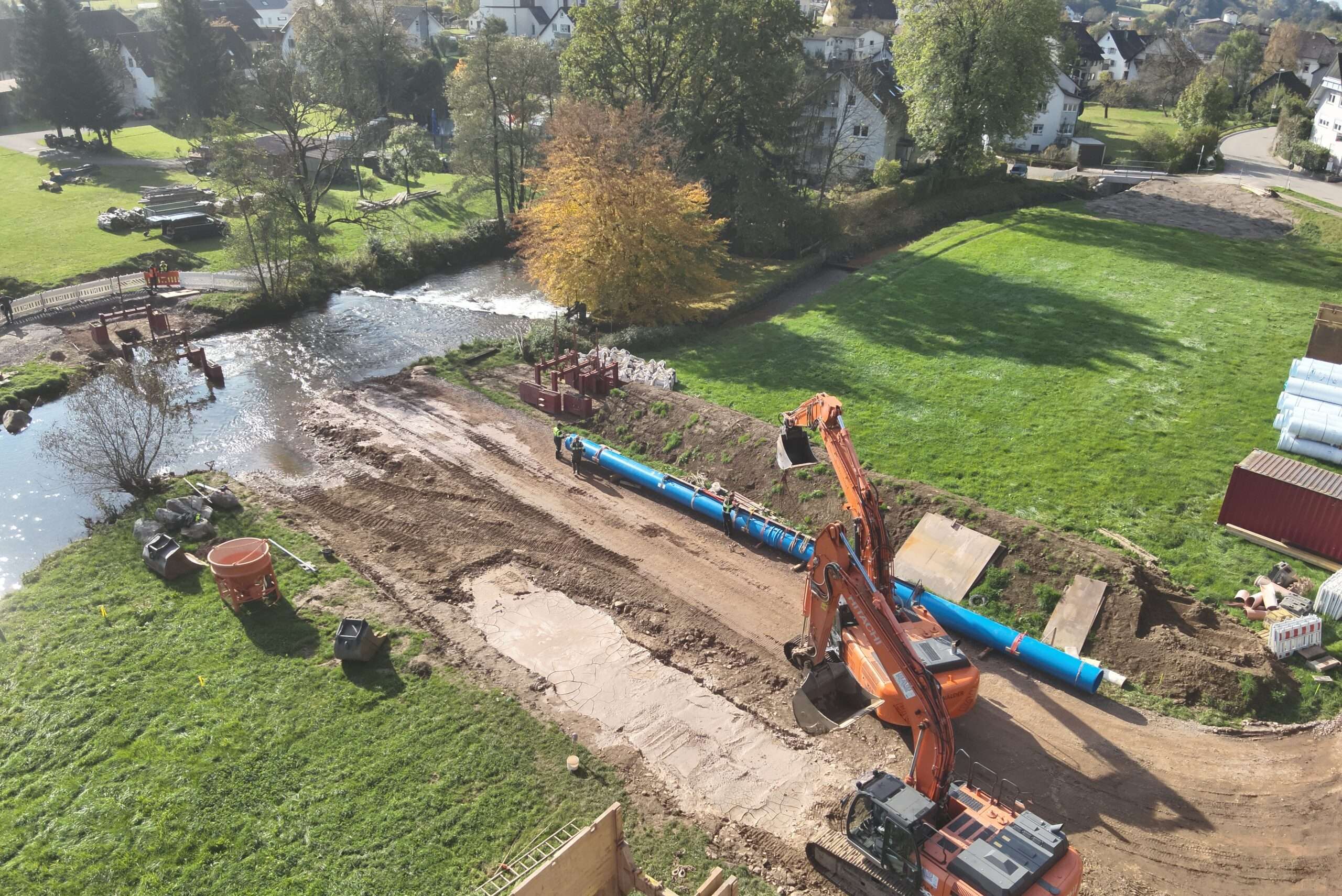

- Rohrverlegung unter kontrollierten Bedingungen
- Einsatz auch unter Wasser bei der Elzquerung
- Setzungsarme und schwindungsfreie Verfüllung der Leitungszonen
Fachplanerische Lösung
- Standsicherheitsnachweise für mehrere Geoponton-Bauwerke
- Numerische Analysen zu Verformung, Auftrieb und Lastumlagerung
- Berücksichtigung sämtlicher Lastfälle aus Bau und Betrieb
- Bewertung der Wechselwirkungen zwischen Bauwerk, Grundwasser und Gewässer
- Entwicklung eines Baukonzepts ohne dauerhafte Wasserhaltung
- Integration wasserrechtlicher und umweltrechtlicher Anforderungen
- Abstimmung aller Bauphasen und Gewerke zur Prozesssicherheit
FiFB-Lösungen
- Rezepturentwicklung aus lokalem Bodenmaterial
- Einstellung definierter mechanischer Eigenschaften (z. B. Festigkeit, Durchlässigkeit)
- Sicherstellung eines dauerhaften und stabilen Verfüllkörpers
- Einsatz des Flüssigbodens als tragendes, dichtendes und konstruktives Element
- Qualitätssicherung durch Prüfungen und baubegleitende Dokumentation
- Maximale Wiederverwertung des Aushubs zur Ressourcenschonung
Flüssigboden-Anwendung
- Leitungsbau im Grundwasser und unter Wasser
- Gewässerquerungen ohne massive Eingriffe
- Baugruben unter schwierigen hydrogeologischen Bedingungen
- Nachhaltige Bauweisen mit hohen Umweltanforderungen
- Ersatz klassischer Bauverfahren wie Spundwände oder Bodenaustausch
