Sindelfingen Wolboldstraße – Fernwärme
Fernwärme-, Gas- und Trinkwasserleitungen mit Flüssigboden verlegt – thermisch optimiert, ressourcenschonend und ausgezeichnet mit dem Nachhaltigkeitspreis „Der Grüne Zweig 2025“.
Flüssigboden Engineering
Sindelfingen – nachhaltiger Fernwärmeausbau mit vollständiger Flüssigbodenverfüllung

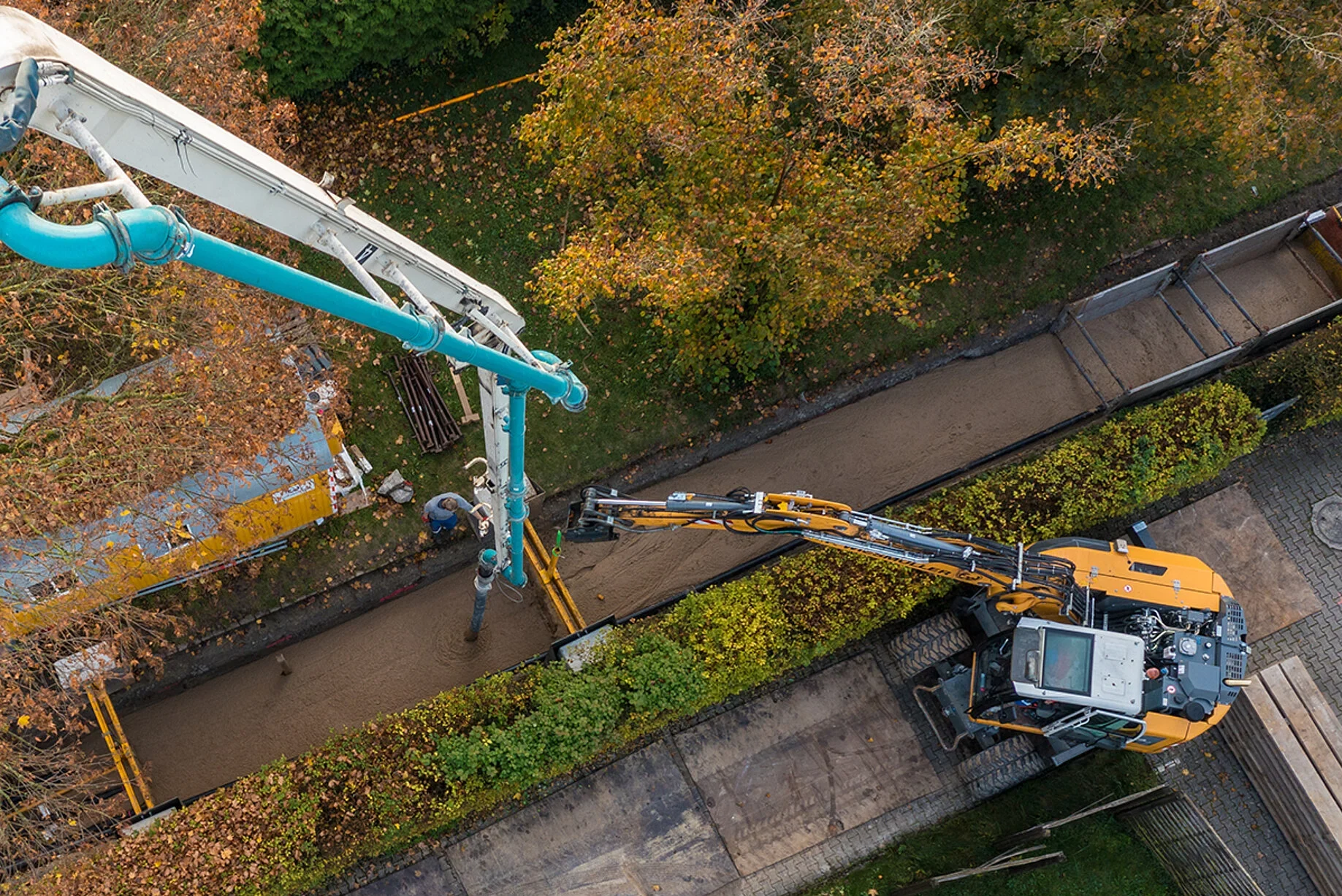

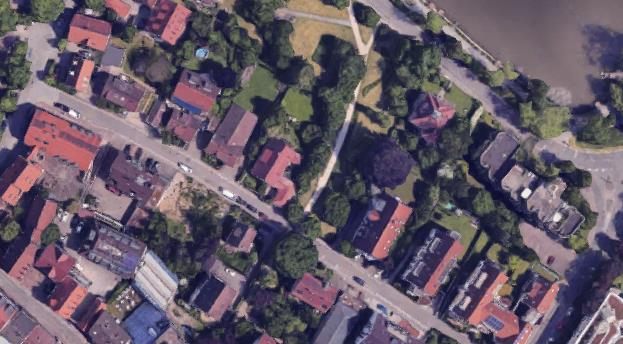

Im Zuge der Erneuerung der Fernwärme-, Gas- und Trinkwasserversorgung in der Wolboldstraße in Sindelfingen wurde die komplette Leitungsinfrastruktur in RSS-Flüssigbodenbauweise hergestellt. Die innerstädtische Trasse war geprägt durch zahlreiche Leitungsquerungen, beengte Platzverhältnisse sowie anspruchsvolle geotechnische und hydrogeologische Randbedingungen.
Durch die vollständige Grabenverfüllung mit RSS-Flüssigboden konnten Bettung, Lastverteilung und Verfüllung in einem integrierten Bauwerk kombiniert werden. Zusätzlich schützen speziell entwickelte Gewölbeblöcke querende Bestandsleitungen vor Verkehrslasten, während die Fernwärmeleitungen eine thermisch optimierte Bettung mit definierten Reibkräften erhalten.
Das Projekt gilt heute als Referenz für nachhaltigen Fernwärmeausbau und wurde 2025 mit dem Nachhaltigkeitspreis „Der Grüne Zweig“ ausgezeichnet.
Herausforderungen
- Hohe Dichte kreuzender Bestandsleitungen
- Beengte innerstädtische Platzverhältnisse

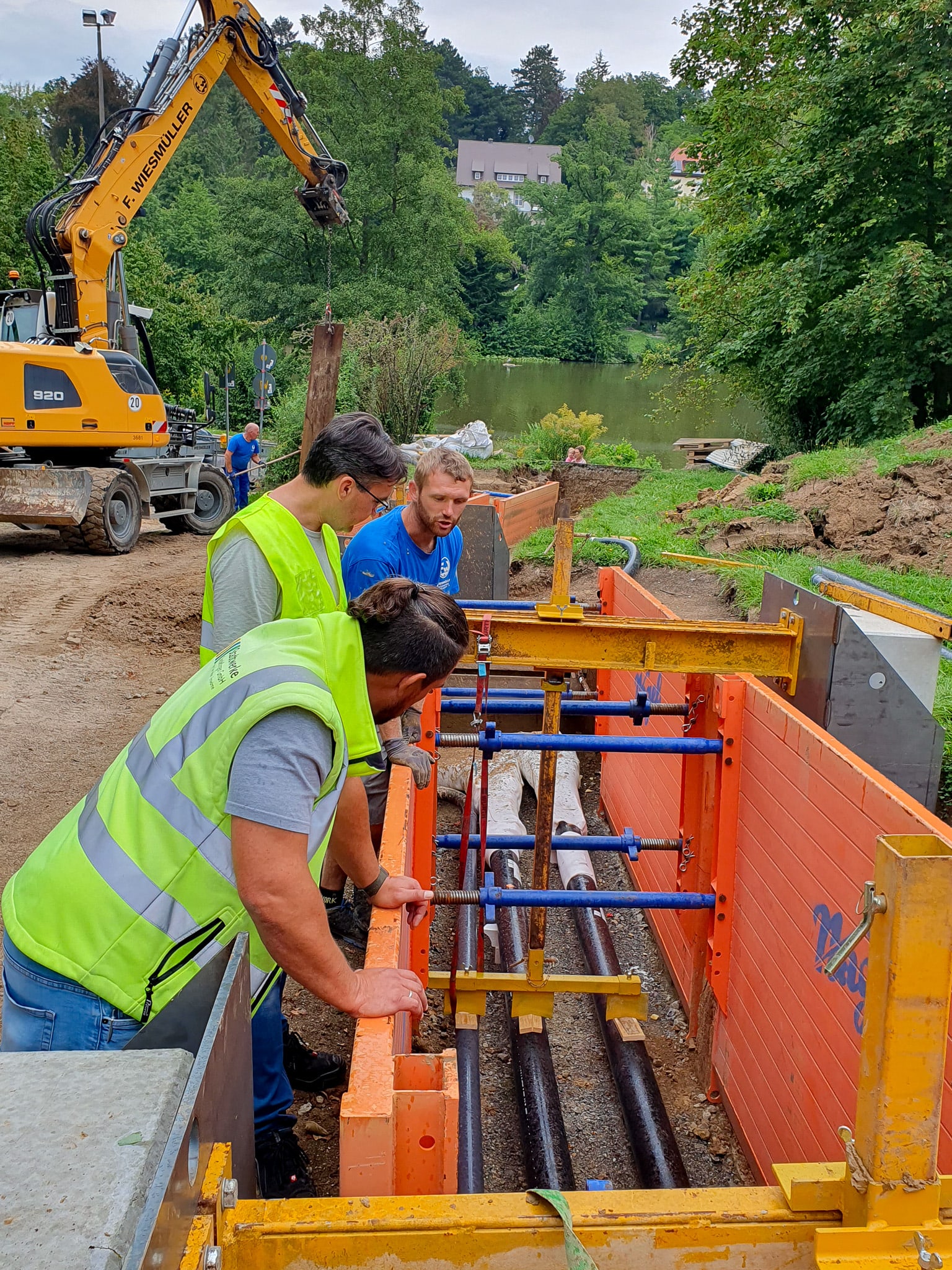

- Arbeiten mit Verbauboxen und zusätzlichen Verbaubohlen
- Heterogene Baugrundverhältnisse mit verwittertem Gipskeuper
- Sulfathaltige Böden und zirkulierendes Grundwasser
- Schutz querender Leitungen vor Verkehrslasten (SLW 60)
- Beherrschung thermischer Beanspruchungen der Fernwärmeleitungen
- Nachhaltige Nutzung des Aushubbodens und Vermeidung von Entsorgung
Die Lösung

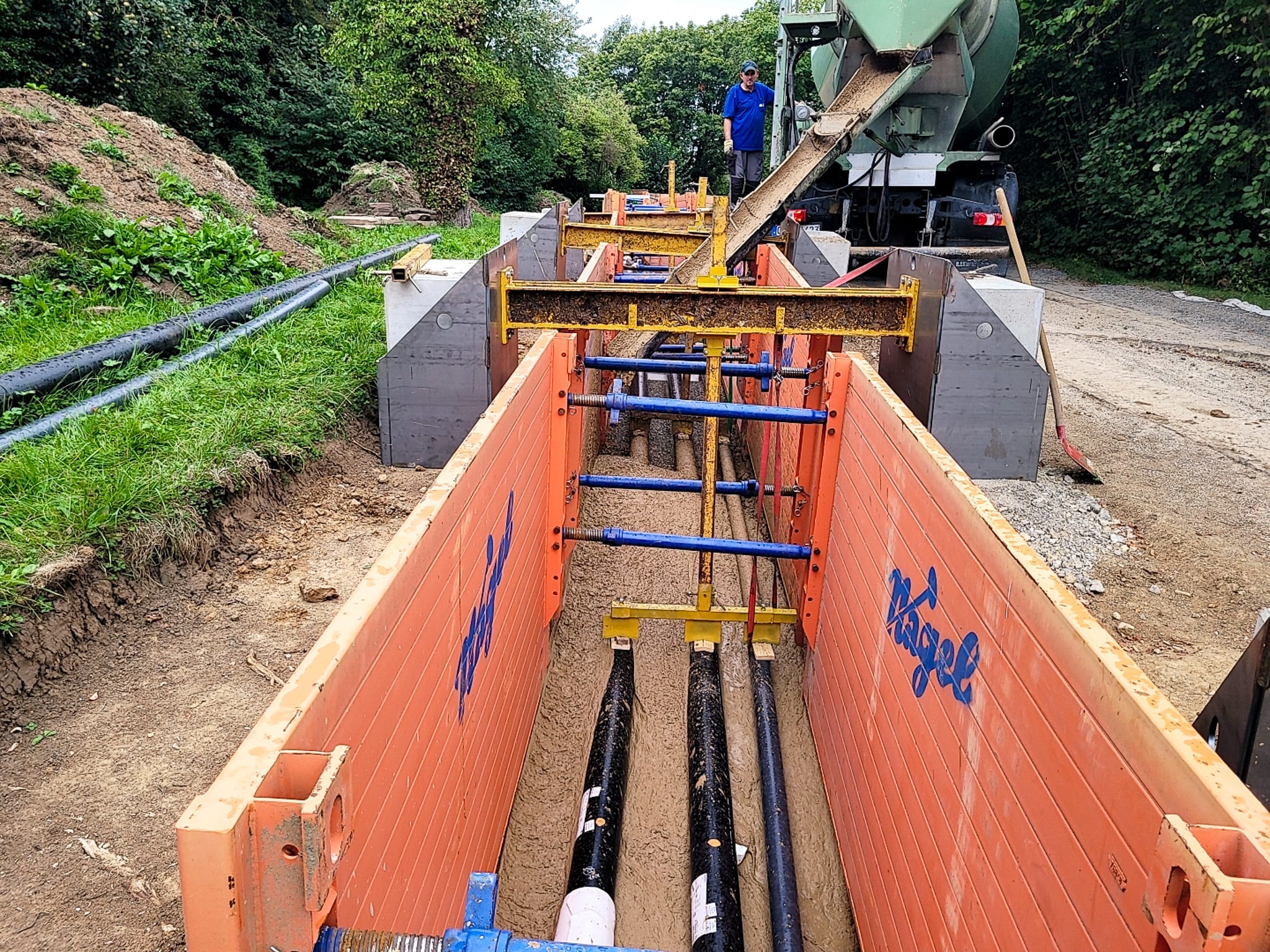

- Vollständige Grabenverfüllung mit RSS-Flüssigboden
- Wiederverwendung des anstehenden Bodens als Baustoff

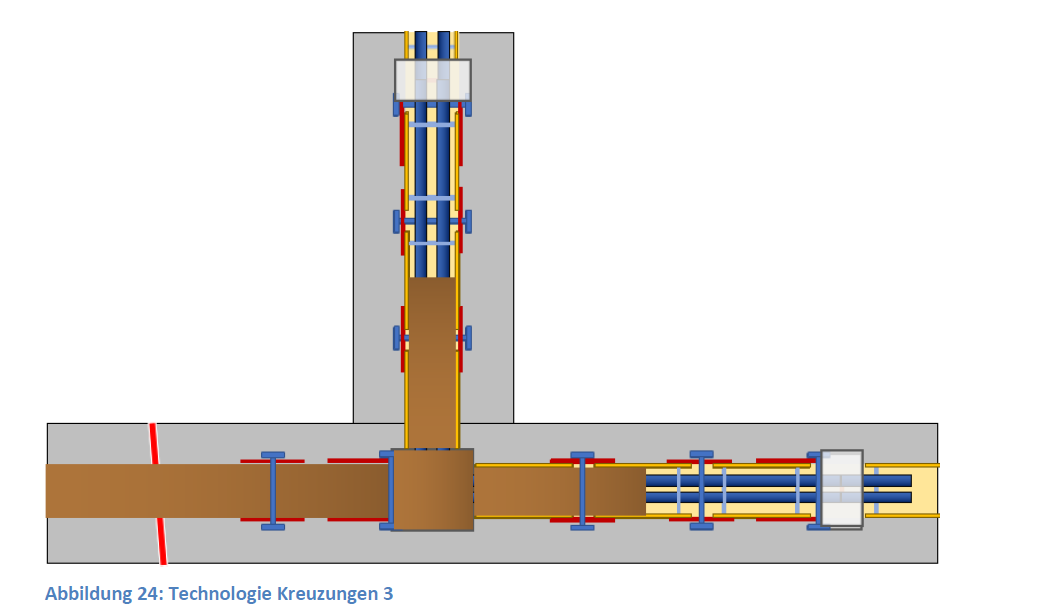

- Herstellung von Gewölbeblöcken zum Schutz querender Leitungen
- Thermisch abgestimmte Bettung der Fernwärme-KMR-Leitungen
- Verzicht auf klassische Sandbettungen und lagenweise Verdichtung
- Integration von Bettung, Lastabtrag und Verfüllung in einem System
Fachplanerische Lösung
- Auswertung der Baugrundverhältnisse als Grundlage der Dimensionierung
- Hydrogeologische Modellierung zur Bewertung der Grundwasserverhältnisse

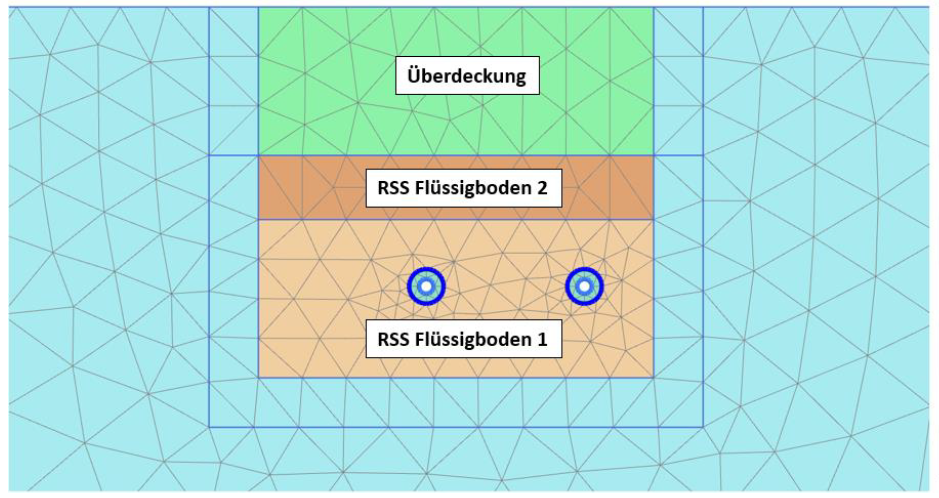

- FEM-Nachweise für Gewölbeblöcke und Rohrbettung
- Thermomechanische Berechnung der Rohr-Boden-Interaktion
- Nachweis der Reibkräfte bei thermischer Längsdehnung
- Rohrauftriebs- und Standsicherheitsnachweise

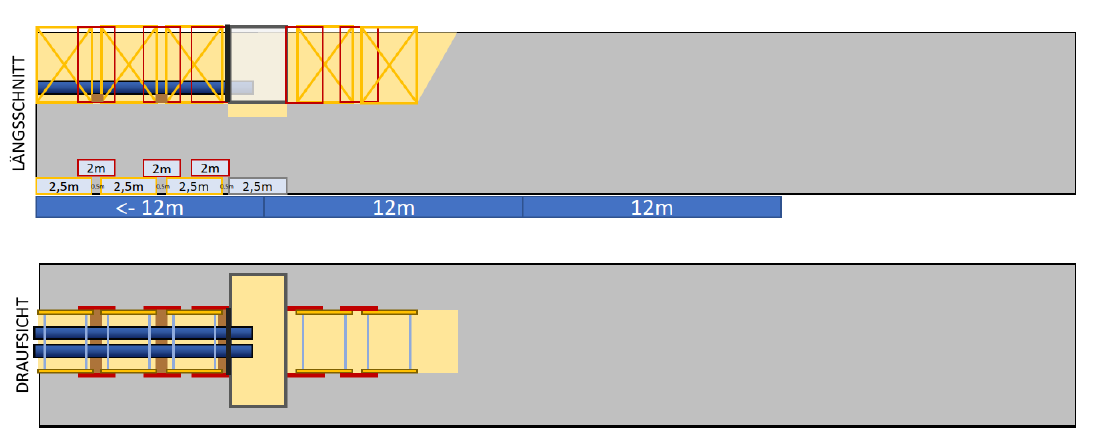

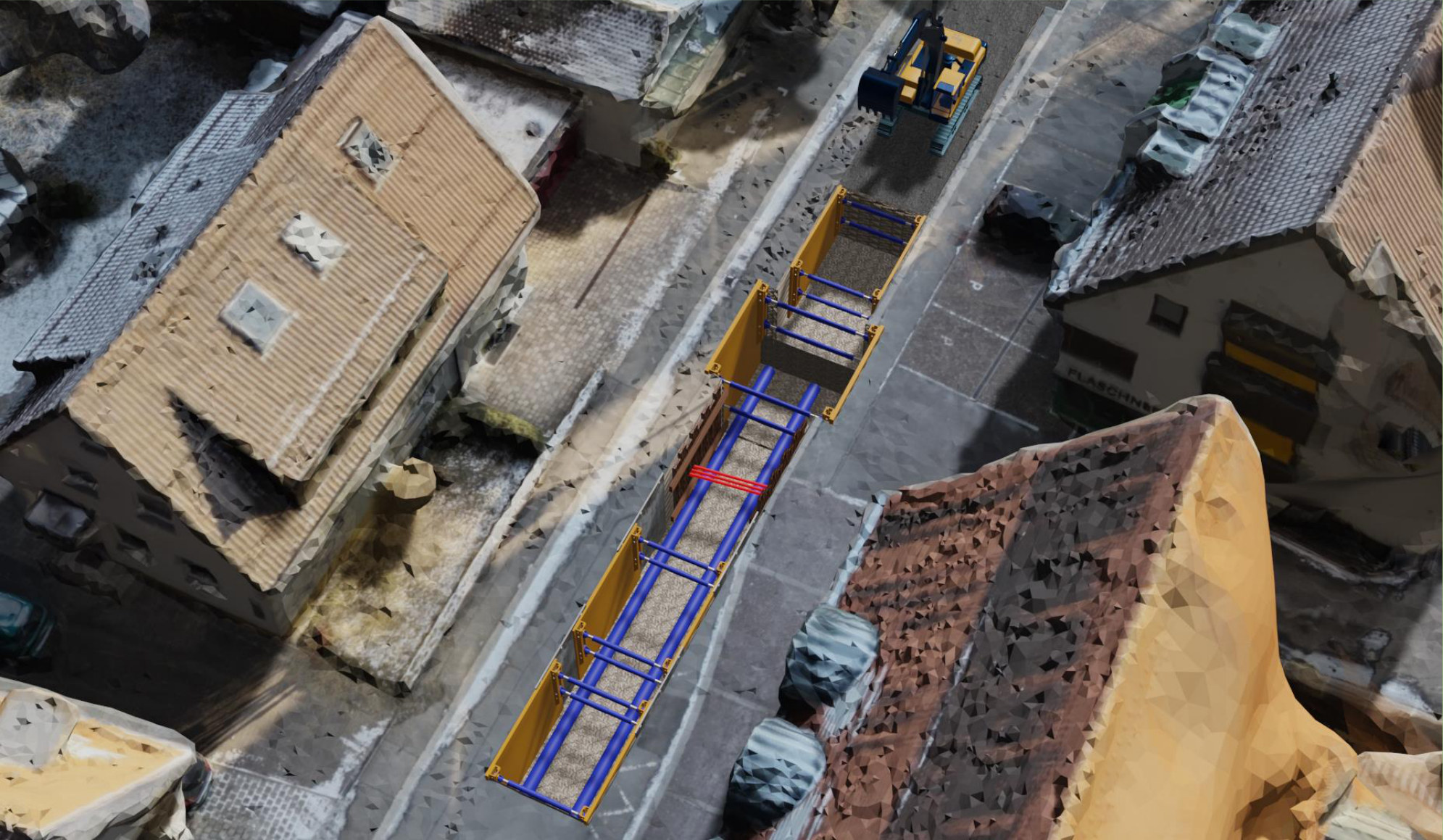

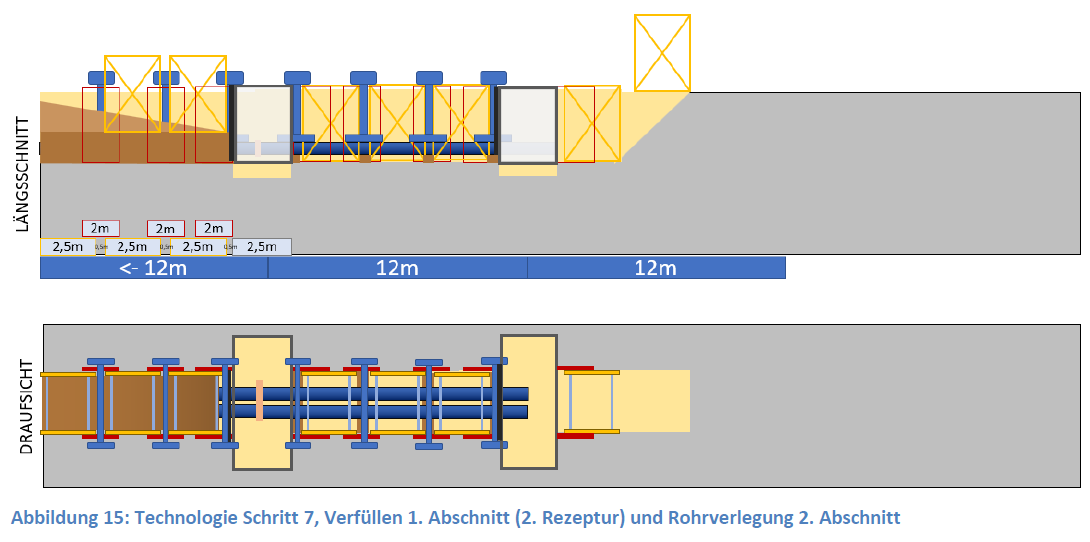

- Entwicklung eines technologischen Ablauf- und Qualitätssicherungskonzepts
FiFB-Lösungen
- Entwicklung zweier projektspezifischer Flüssigbodenrezepturen
- Einstellung definierter Tragfähigkeits- und Verformungsparameter
- Sicherstellung hoher Volumenstabilität und geringer Wasserdurchlässigkeit
- Fließfähige Rezepturen mit minimalem Absetzverhalten
- Qualitätssicherung durch Eigen- und Fremdüberwachung
- Kontinuierliche Kontrolle von Thixotropie, Setzmaß und Materialeigenschaften
Flüssigboden-Anwendung
- Vollständige Grabenverfüllung im Fernwärmebau
- Verlegung von Gas- und Trinkwasserleitungen
- Thermisch optimierte Bettung von KMR-Fernwärmeleitungen
- Gewölbeblöcke zum Schutz querender Bestandsleitungen
- Leitungsbau in sulfathaltigen Böden und schwierigen Baugrundverhältnissen
- Nachhaltiger innerstädtischer Infrastrukturausbau
