SuedLink –
HGÜ-Erdkabelbettung mit Pro Thermolith® TS B4
HGÜ-Erdkabel mit Flüssigboden der höchsten Wärmeleitfähigkeitsklasse B4 gebettet – hohlraumfrei, formstabil und dauerhaft thermisch leistungsfähig.
Flüssigboden Engineering
SuedLink – thermisch optimierte Kabelbettung für hochbeanspruchte Trassenbereiche

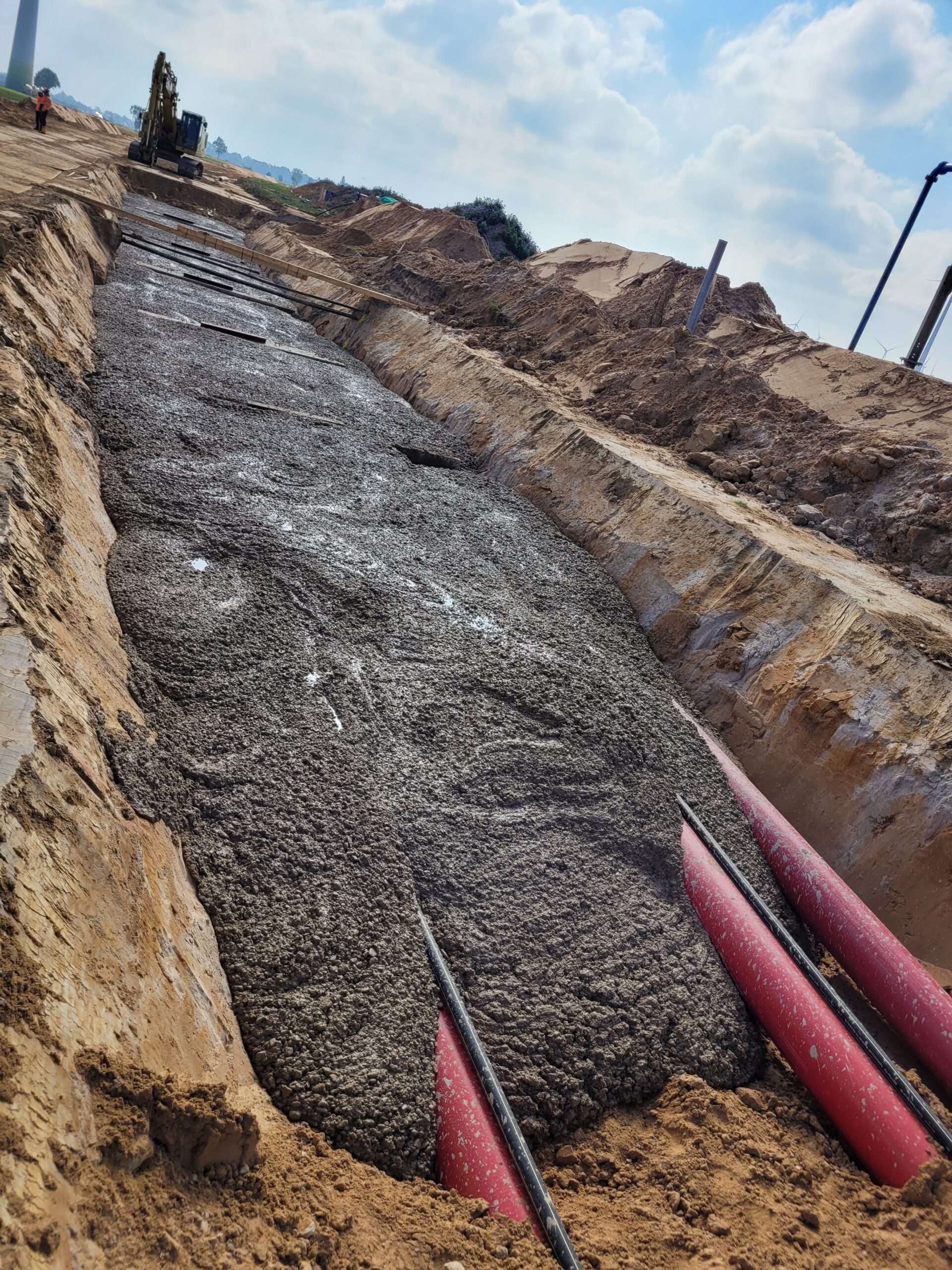

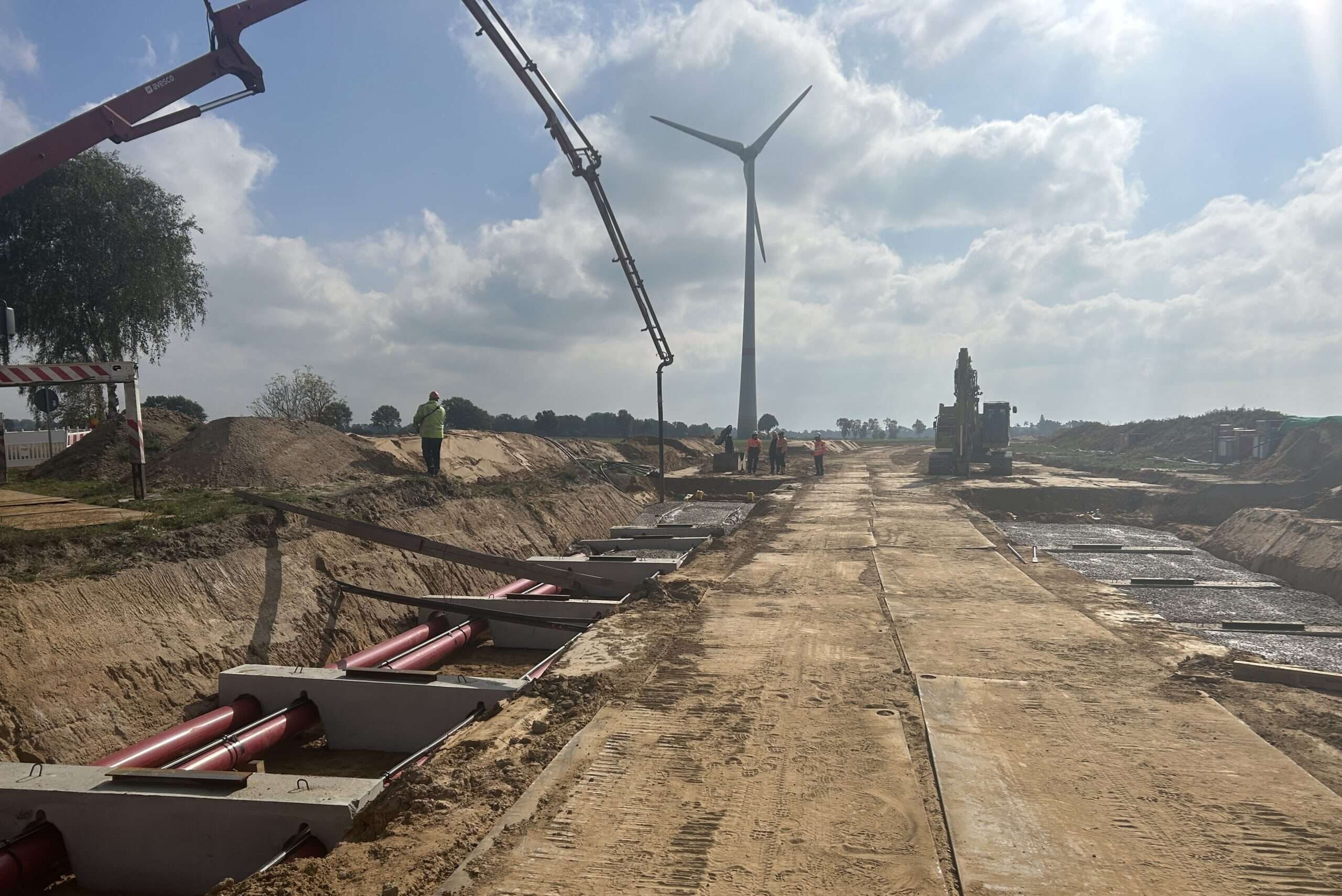

Für thermisch besonders beanspruchte Bereiche der SuedLink-Erdkabeltrasse wurde mit Pro Thermolith® TS B4 ein speziell entwickelter Flüssigboden der höchsten Bettungsmaterialklasse B4 eingesetzt. Das Material dient der Bettung von Kabelschutzrohren, Kabeln und Muffen an Stellen mit großen Überdeckungen, komplexen Geometrien oder zusätzlichen Wärmequellen.
Durch den fließfähigen Einbau entsteht ein vollständiger 360°-Umschluss ohne Ringspalte und Verdichtungsarbeiten. Mit einer Wärmeleitfähigkeit von mehr als 2,5 W/(m·K) gewährleistet das Material auch im ausgetrockneten Zustand eine dauerhaft sichere Wärmeabfuhr und bleibt gleichzeitig für spätere Reparatur- und Erweiterungsarbeiten wiederlösbar.
Herausforderungen
- Hohe thermische Belastungen an Sonderstellen der HGÜ-Trasse
- Große Überdeckungen und Kreuzungen mit weiteren Wärmequellen
- Geforderte Wärmeleitfähigkeit von mindestens 2,5 W/(m·K)
- Nachweis der thermischen Leistung auch im ausgetrockneten Zustand

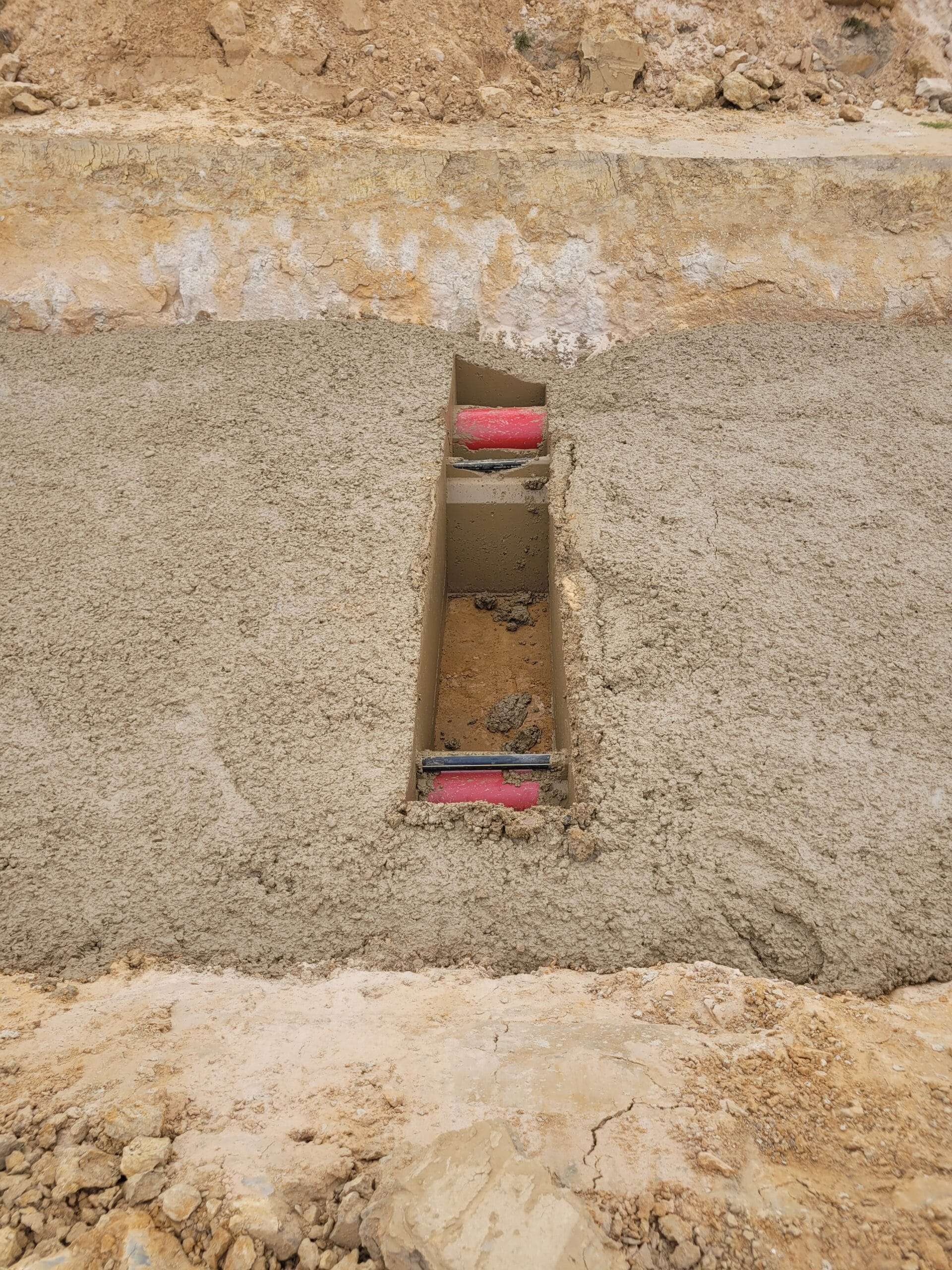

- Hohlraumfreie Verfüllung enger Rohr-, Kabel- und Muffenbereiche
- Vermeidung von Ringspalten und thermischen Isolationszonen
- Auftriebssicherung der Kabelschutzrohre während des Einbaus
- Umfassende Eigen- und Fremdüberwachung an mehreren Einsatzorten
Die Lösung
- Einsatz des Lieferprodukts Pro Thermolith® TS B4
- Thermisch stabilisierende Bettung der höchsten Materialklasse B4

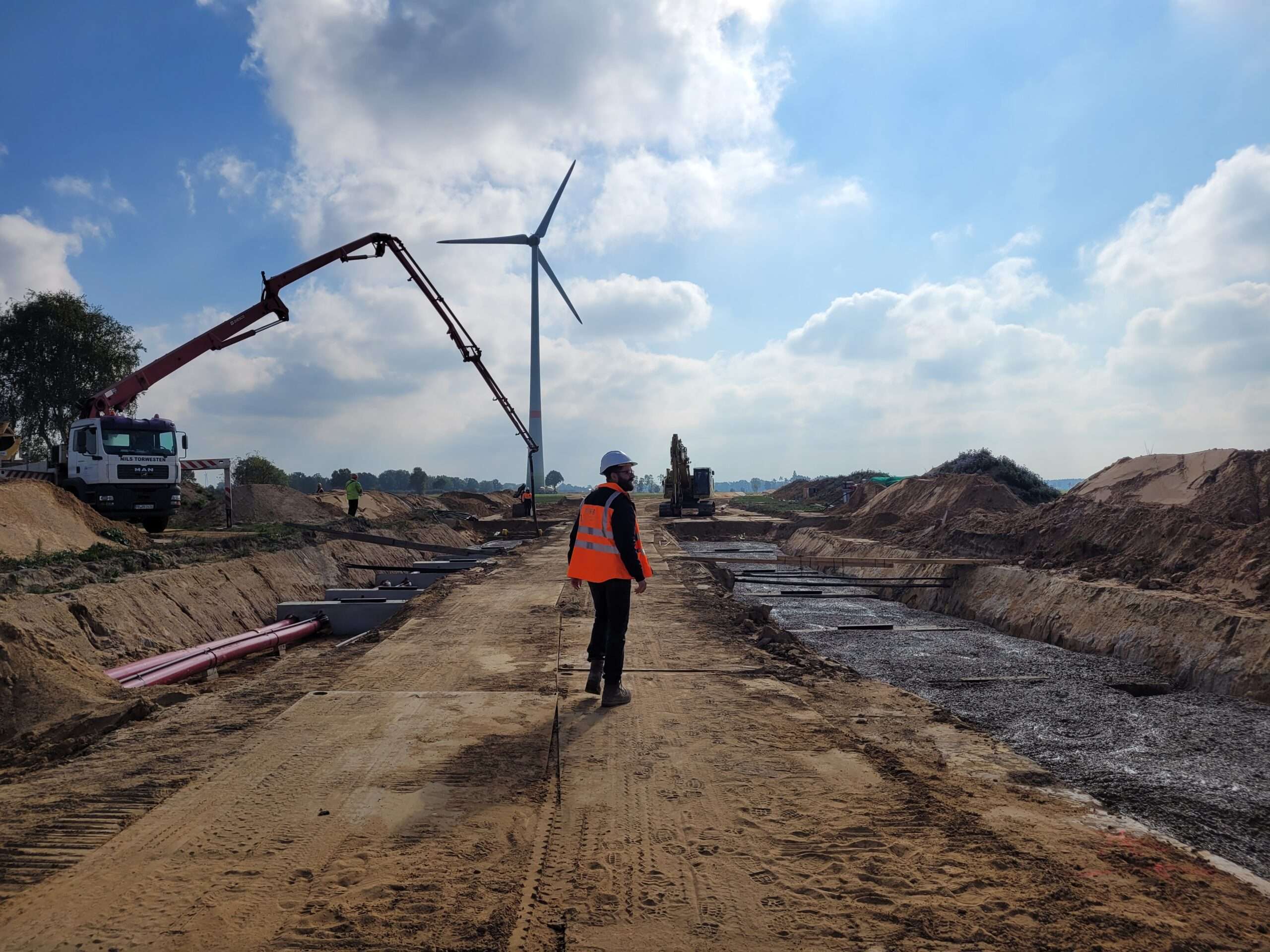

- Fließfähiger und pumpbarer Einbau ohne mechanische Verdichtung
- Vollständiger 360°-Umschluss von Kabeln, Muffen und Schutzrohren
- Minimierung des Wärmeübergangswiderstands
- Schwindungs- und ringspaltfreie Rückverfestigung
- Gleichmäßige Lastverteilung im Kabel- und Rohrbereich
- Erhalt der Wiederlösbarkeit für spätere Zugriffe
Fachplanerische Lösung
- Auswertung der technischen Richtlinien der Übertragungsnetzbetreiber
- Festlegung der thermisch kritischen Einsatzstellen
- Entwicklung der Einbautechnologie für komplexe Querschnitte
- Planung der hohlraum- und entmischungsfreien Verfüllung

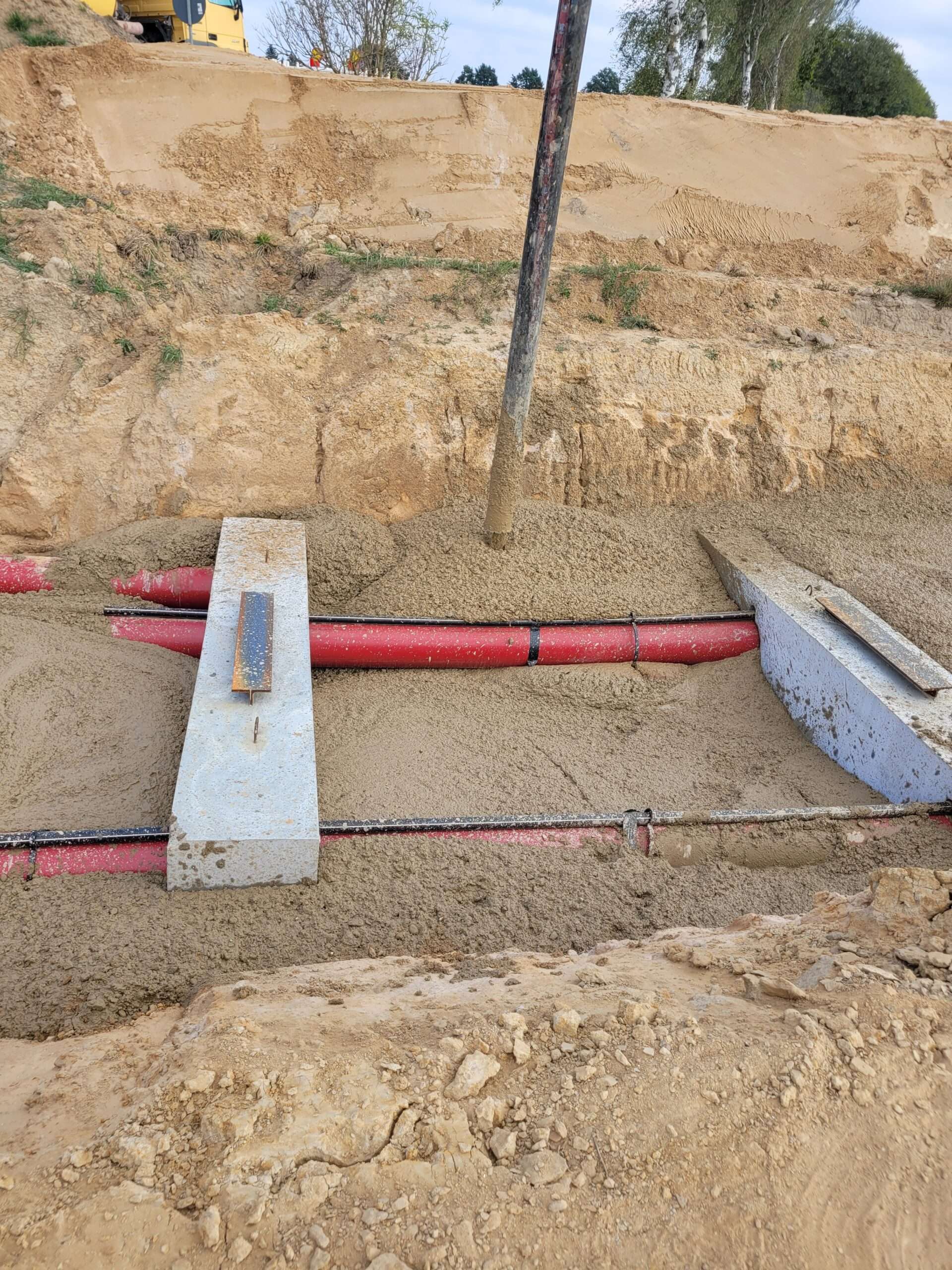

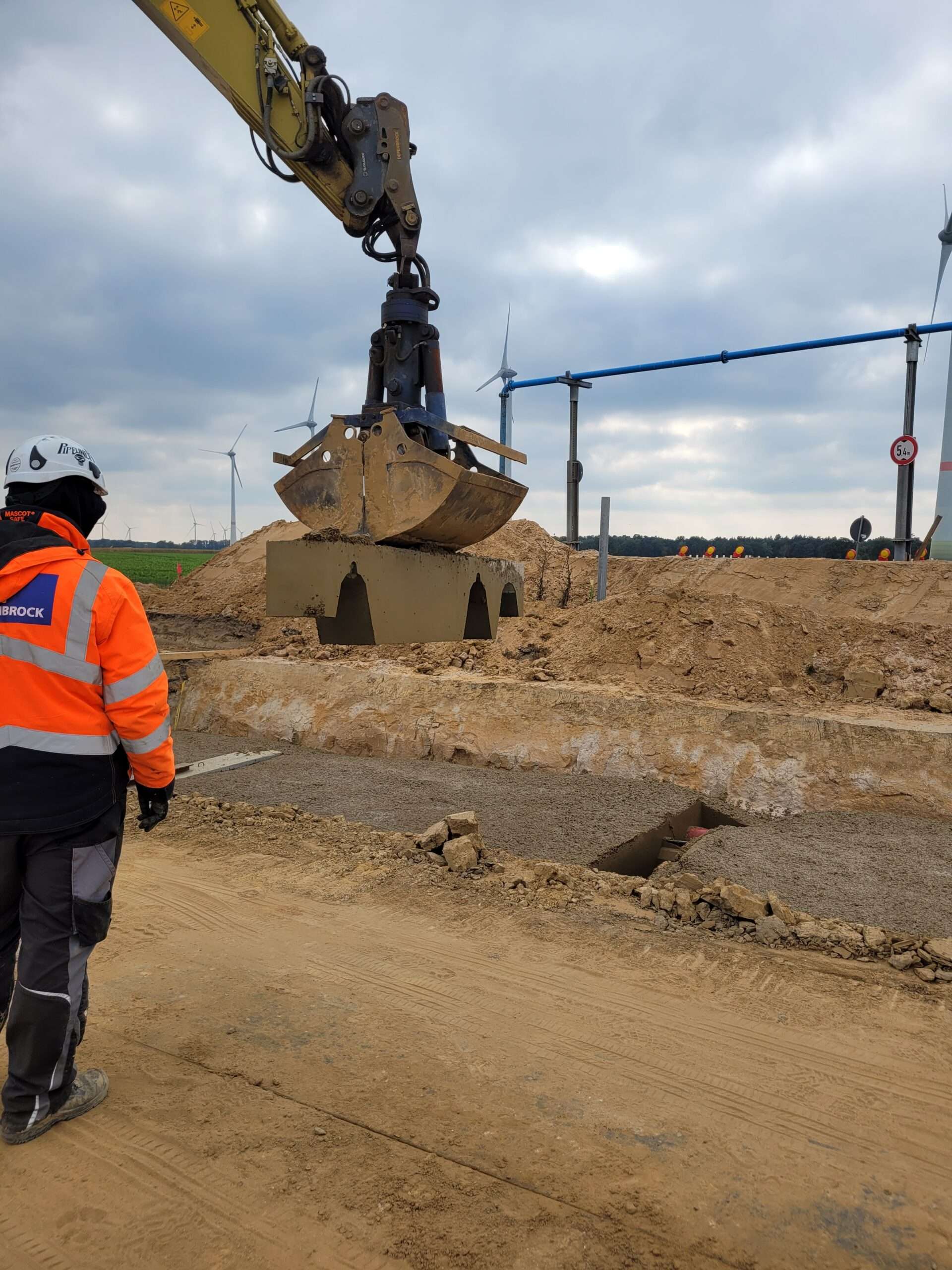

- Abstimmung der Auftriebssicherung für Kabelschutzrohre
- Festlegung der Einbaufolge für Zwickelbereiche und Rohrscheitel
- Entwicklung eines Eigen- und Fremdüberwachungskonzepts
- Ausführungsbegleitung und Dokumentation der Einbauqualität
FiFB-Lösungen
- Entwicklung und Klassifizierung der Pro-Thermolith®-TS-B4-Rezeptur
- Sicherstellung einer Wärmeleitfähigkeit über 2,5 W/(m·K)
- Nachweis der Wärmeleitfähigkeit im feuchten und trockenen Zustand
- Laborprüfung nach den Vorgaben der Übertragungsnetzbetreiber
- Kontrolle von Trocknungsschwinden und Wasserabsetzen
- Prüfung von Ausbreitmaß, Suspensionsdichte und Korngrößenverteilung

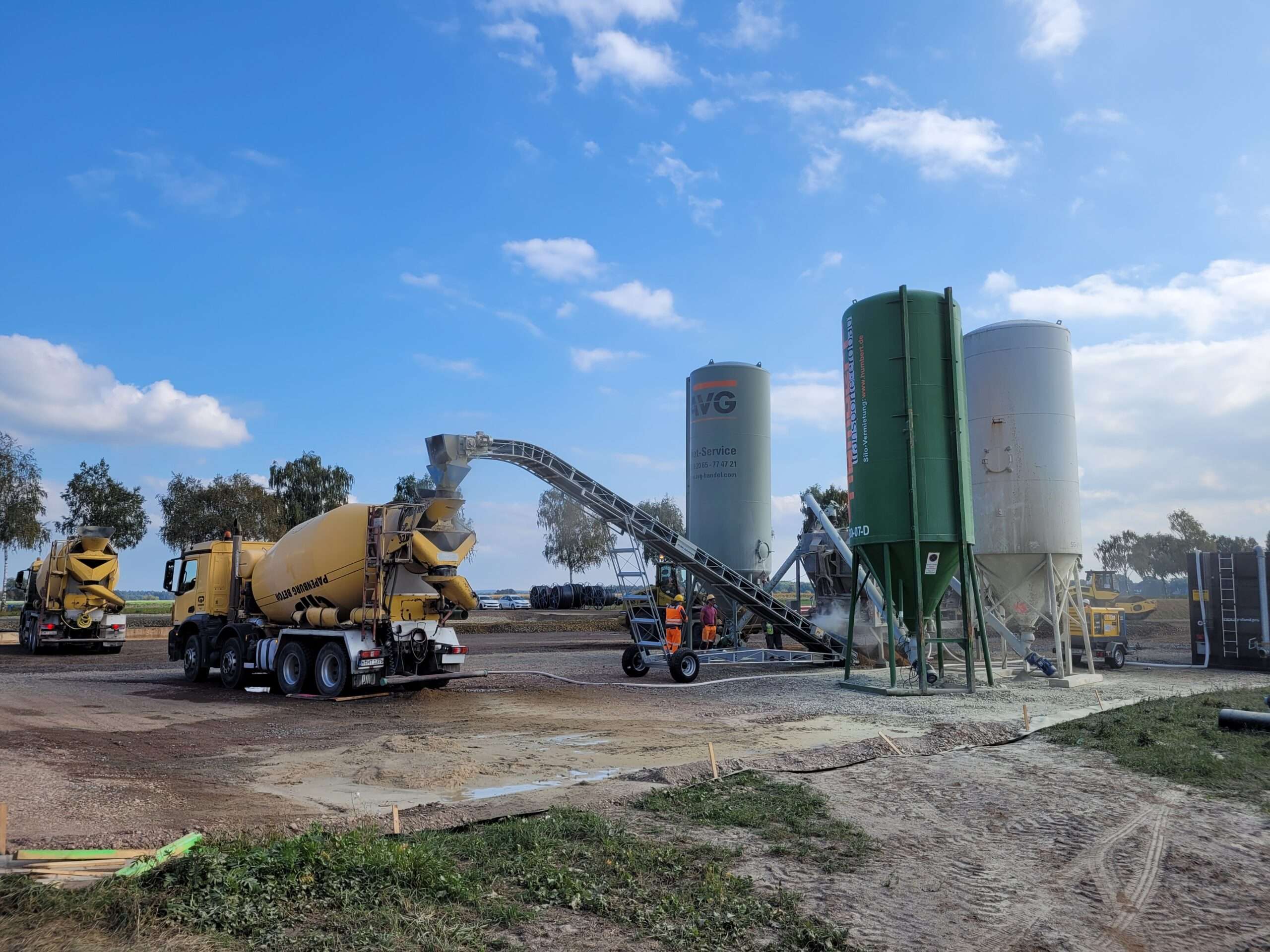

- Gewährleistung reproduzierbarer Materialeigenschaften
- Gütesicherung über die gesamte Einbauphase
Flüssigboden-Anwendung
- Bettung von HGÜ- und Höchstspannungs-Erdkabeln
- Thermisch hochbeanspruchte Sonderstellen in Kabeltrassen
- Muffengruben und komplexe Kabelschutzrohrsysteme
- Trassenbereiche mit großen Verlegetiefen und Überdeckungen
- Kreuzungen mit weiteren Wärmequellen und Infrastrukturen
- Geneigte oder schwer zugängliche Einbaustellen

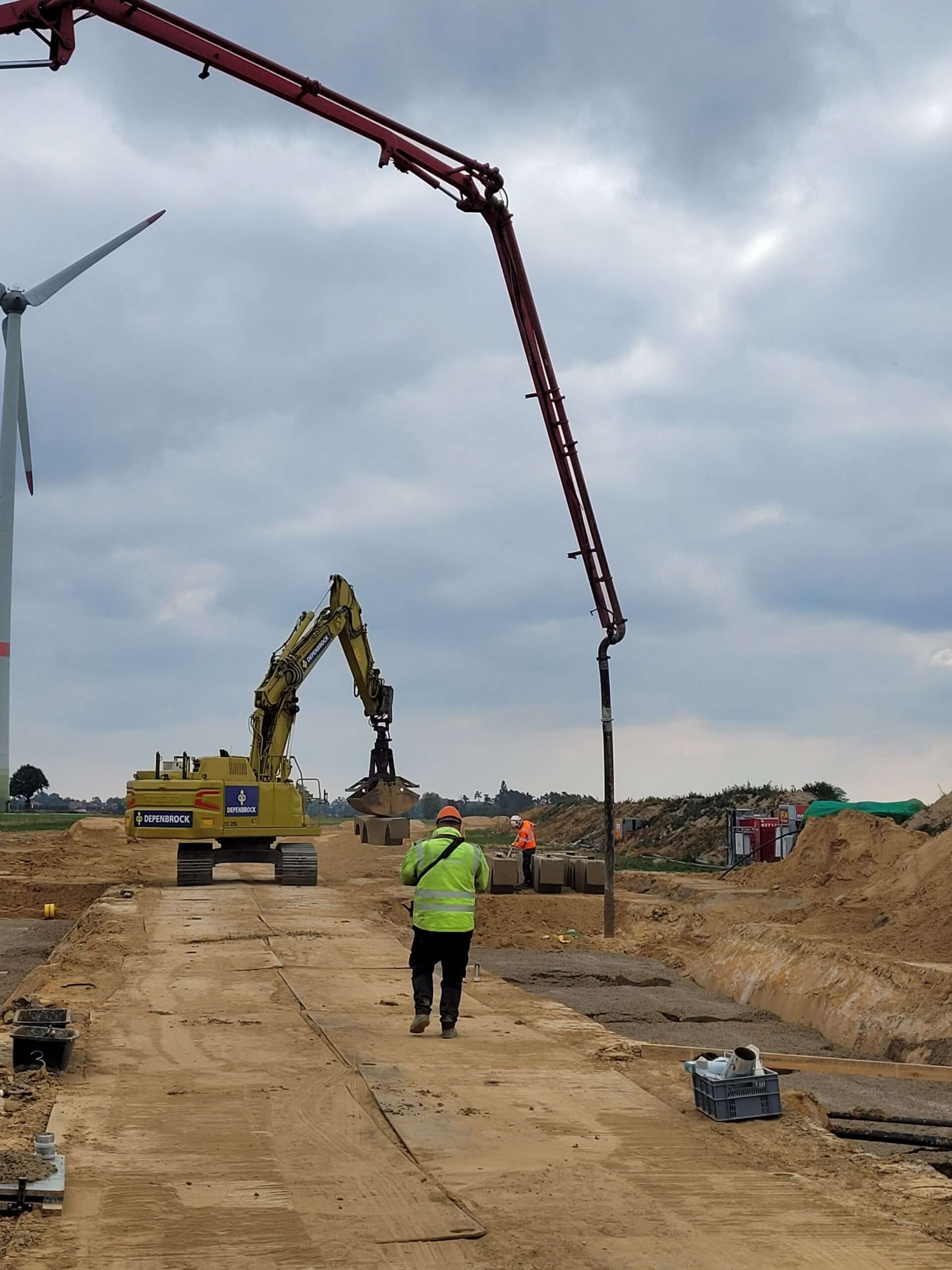

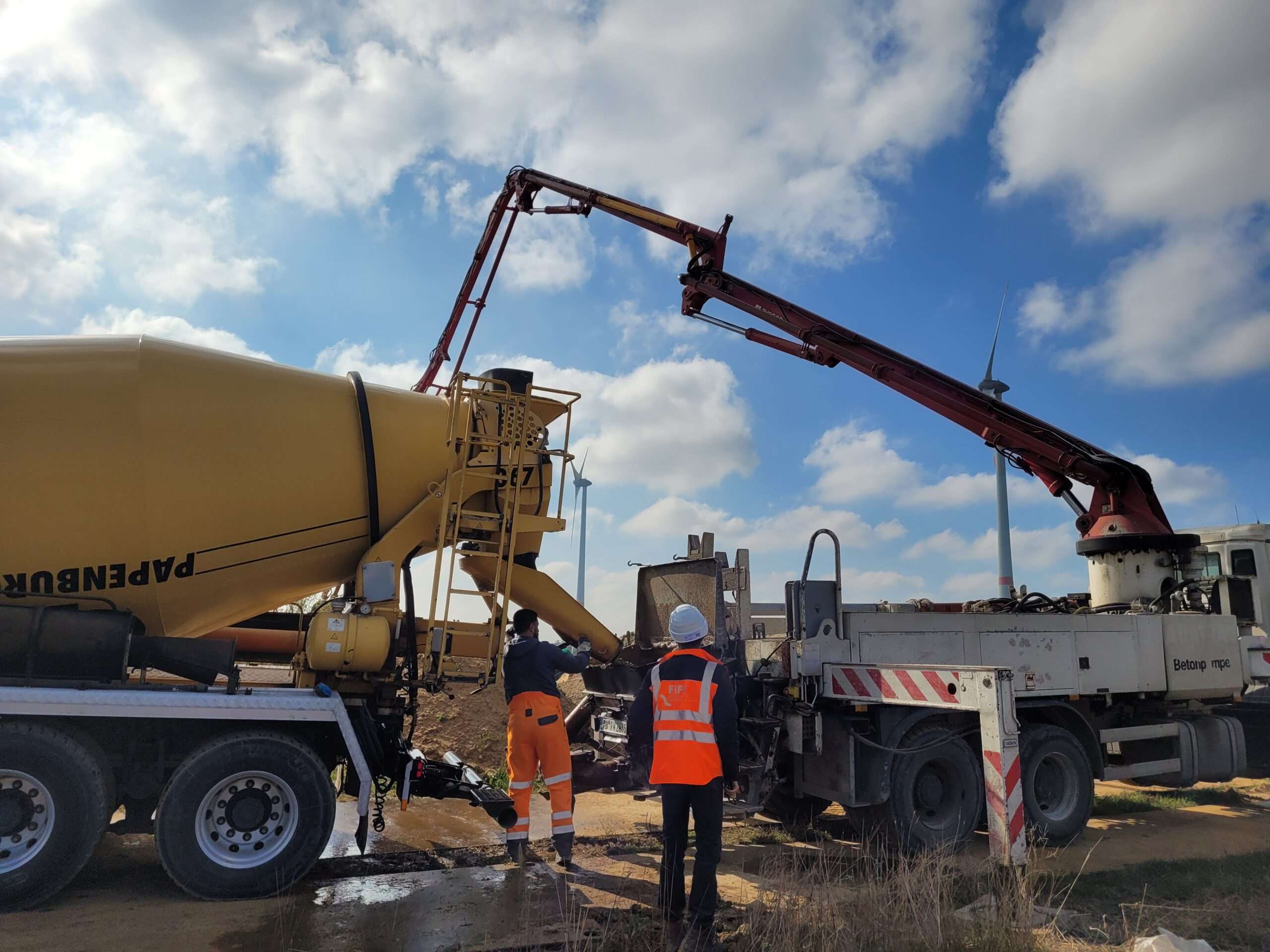

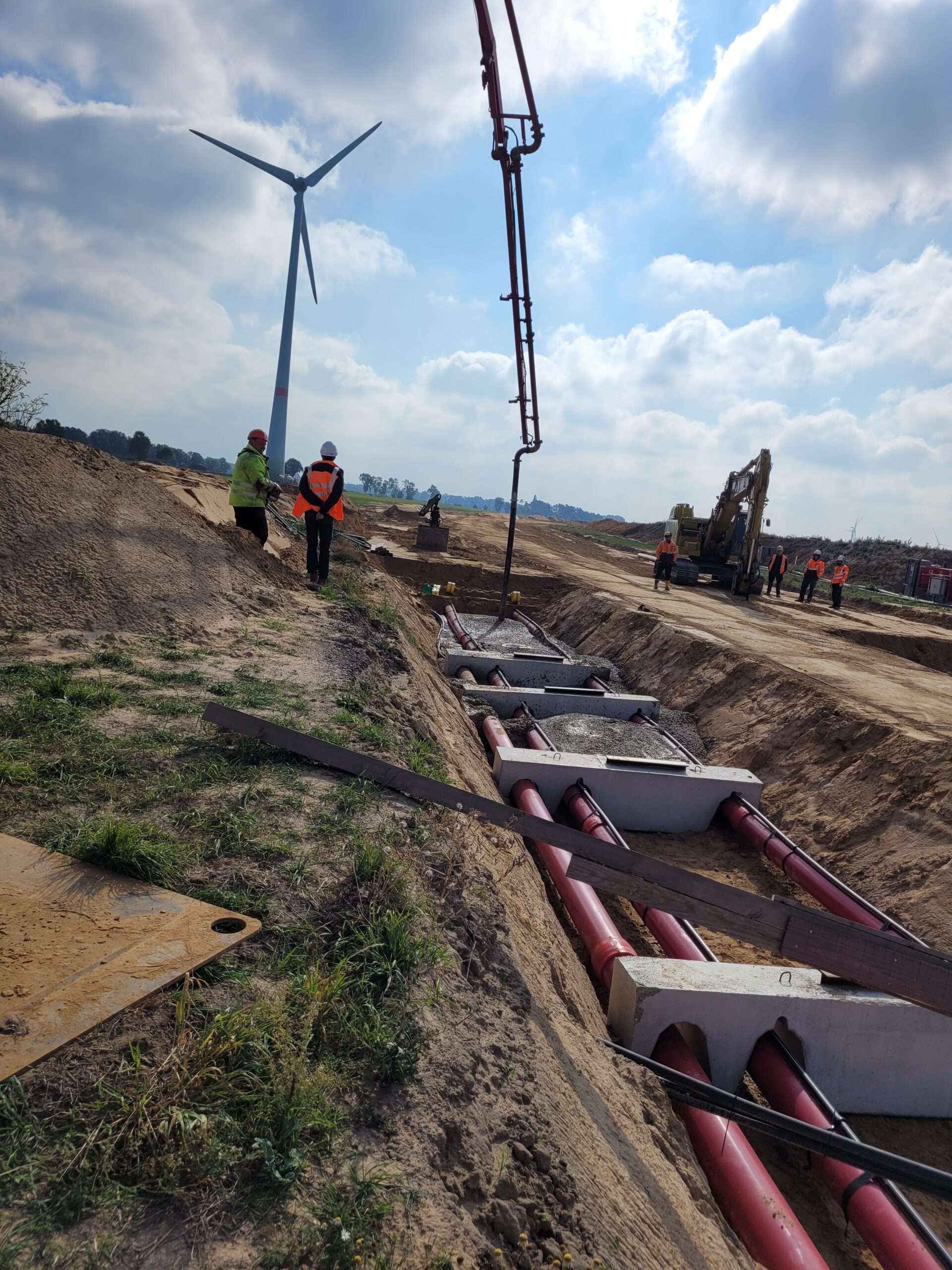

- Pumpbarer Einbau ohne Verdichtungsarbeiten
- Thermisch stabile und wiederlösbare Kabelbettungen
