Offenburg
- Berliner Straße

Fernwärmetrasse – Fachplanung und Ausführung mit RSS Flüssigboden

Im innerstädtischen Bereich der Berliner Straße in Offenbach war der Neubau einer Fernwärmetrasse unter besonders restriktiven technischen, umweltrechtlichen und baubetrieblichen Randbedingungen umzusetzen.

Besondere Herausforderungen:

Innerstädtischer Trassenführung mit begrenztem Bauraum und hoher Anwohnerdichte.
Kontaminierte Böden im Trassenbereich, die konventionell hätten entsorgt werden müssen.
Notwendigkeit schmaler Gräben, um Verkehrsflächen, Leitungsbestand und Oberflächen möglichst wenig zu beeinträchtigen.
Anforderungen an schwingungsarmen und lärmmarmen Einbau zum Schutz angrenzender Bebauung und zur Minimierung von Immissionen.

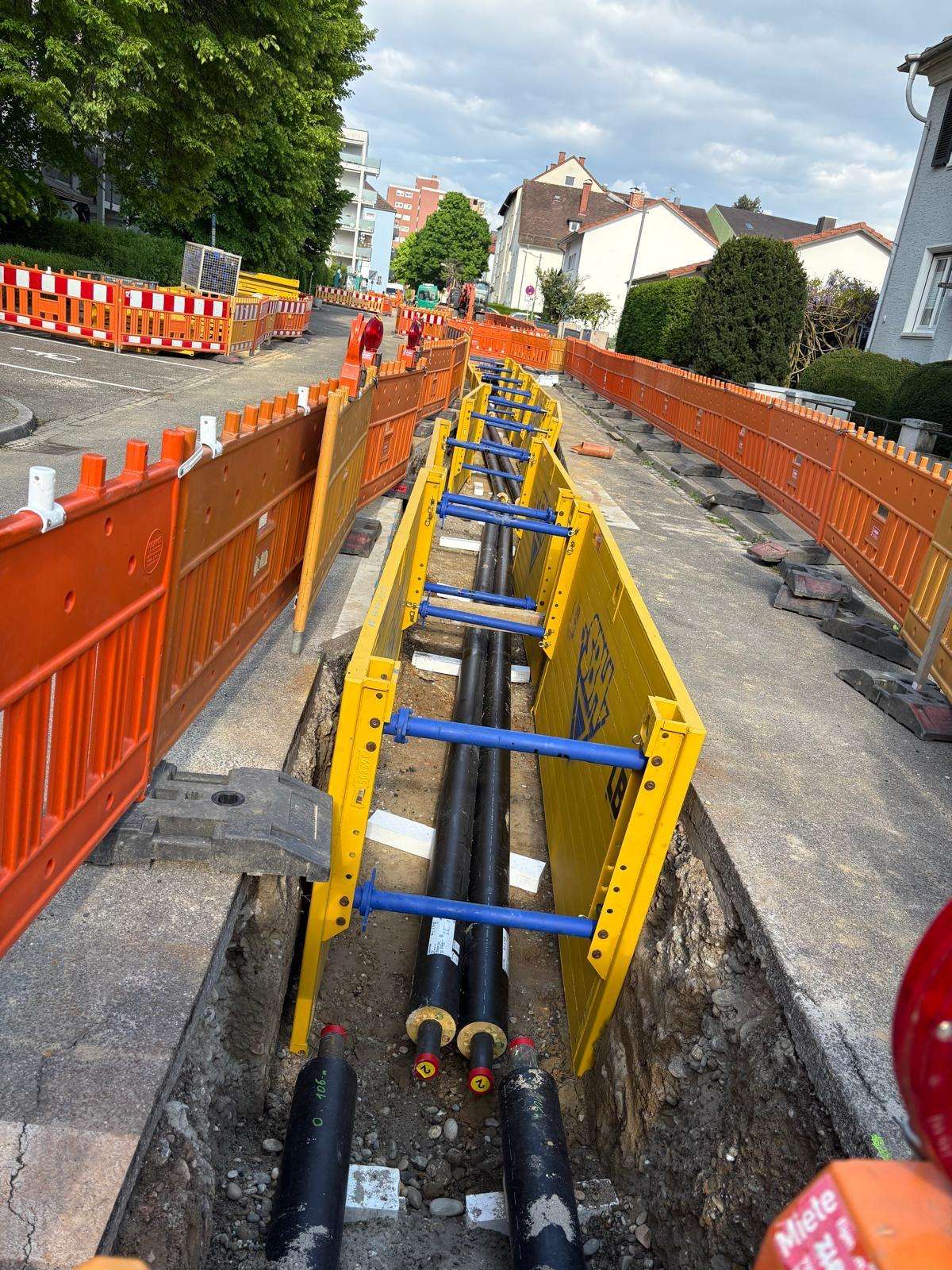

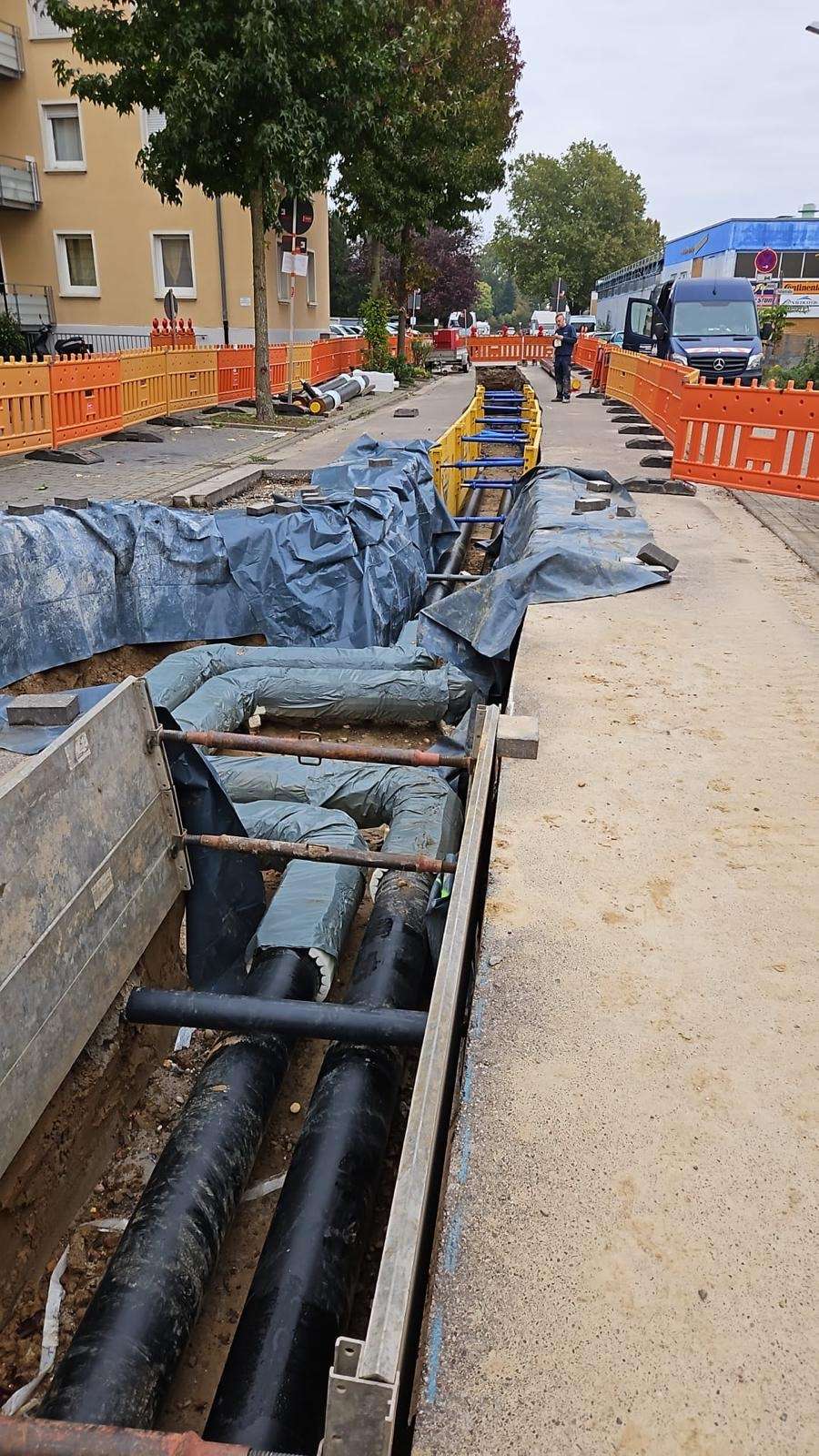

Hohe Anforderungen an die Längs- und Querkräfte im Rohrsystem (KMR-Systeme).
Begrenzte Überdeckungen und ungünstige Geometrien, die konventionell den Einbau kostenintensiver Bogenstücke erforderlich gemacht hätten.
Erfordernis eines getakteten Bauablaufs, um kurze offene Grabenlängen und eine schnelle Wiederherstellung der Oberflächen zu gewährleisten.

Die Lösung:

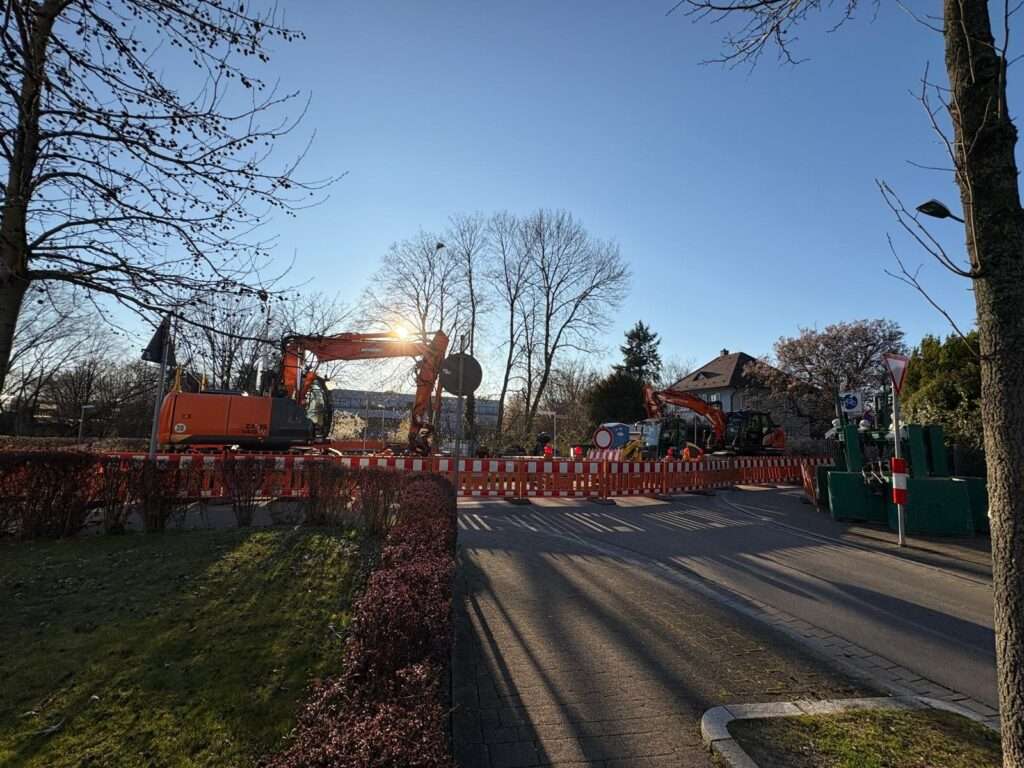

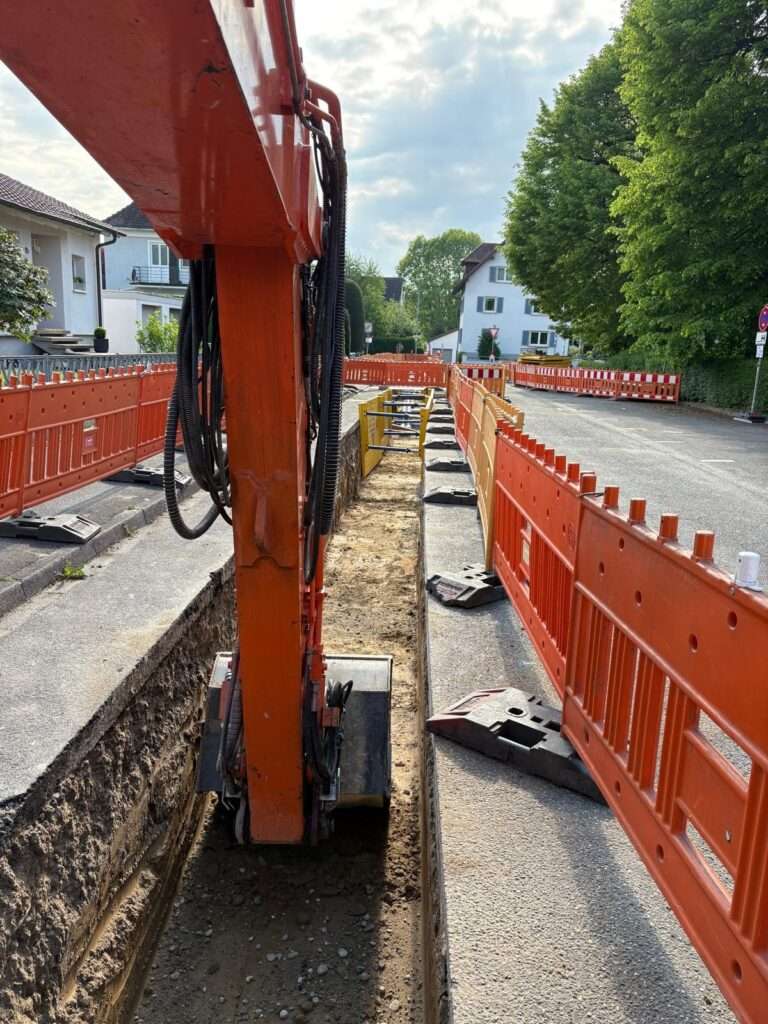

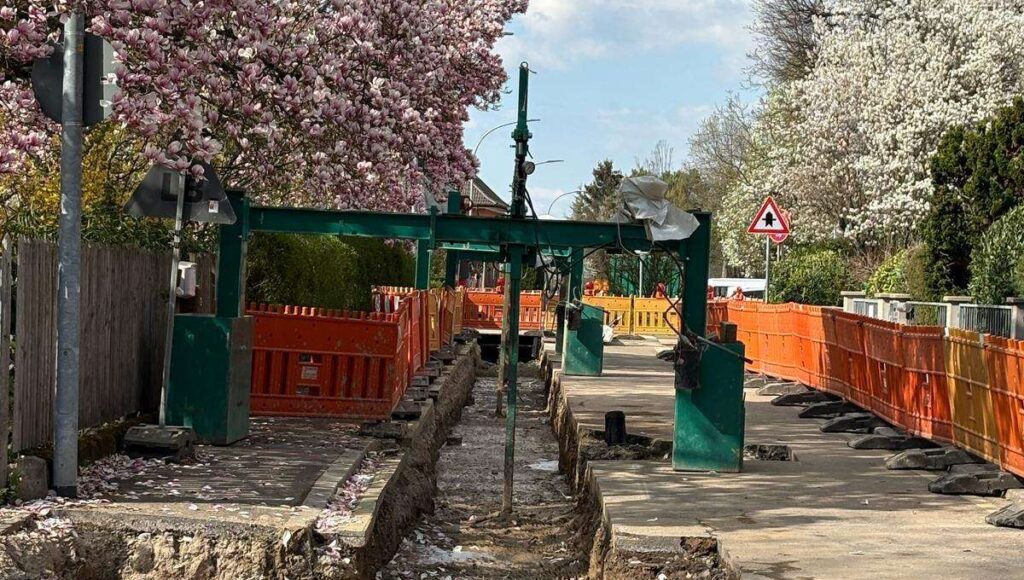

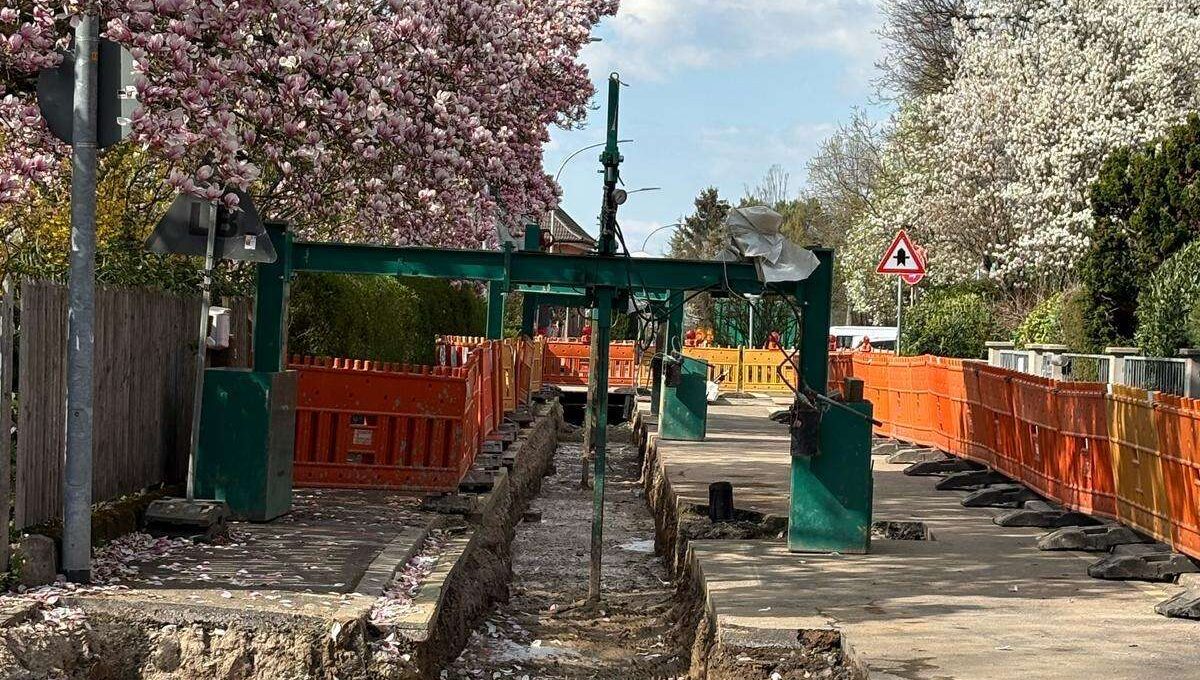

Herstellung der Trasse mit schmalen, abschnittsweisen Gräben im getakteten Bauablauf.
Wiederverwendung der kontaminierten anstehenden Böden durch gezielte Aufbereitung und Rezepturentwicklung im RSS-Flüssigboden.

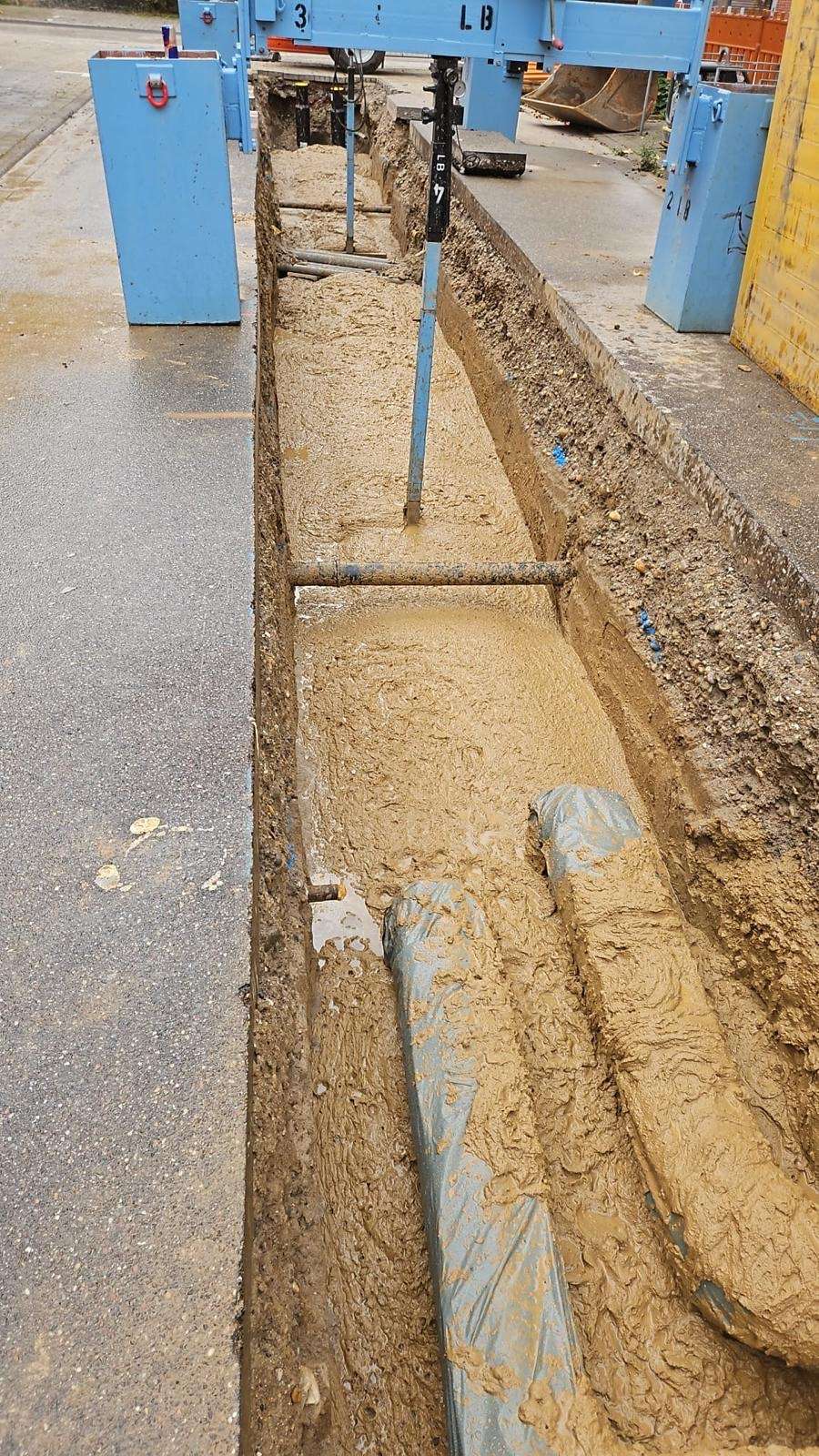

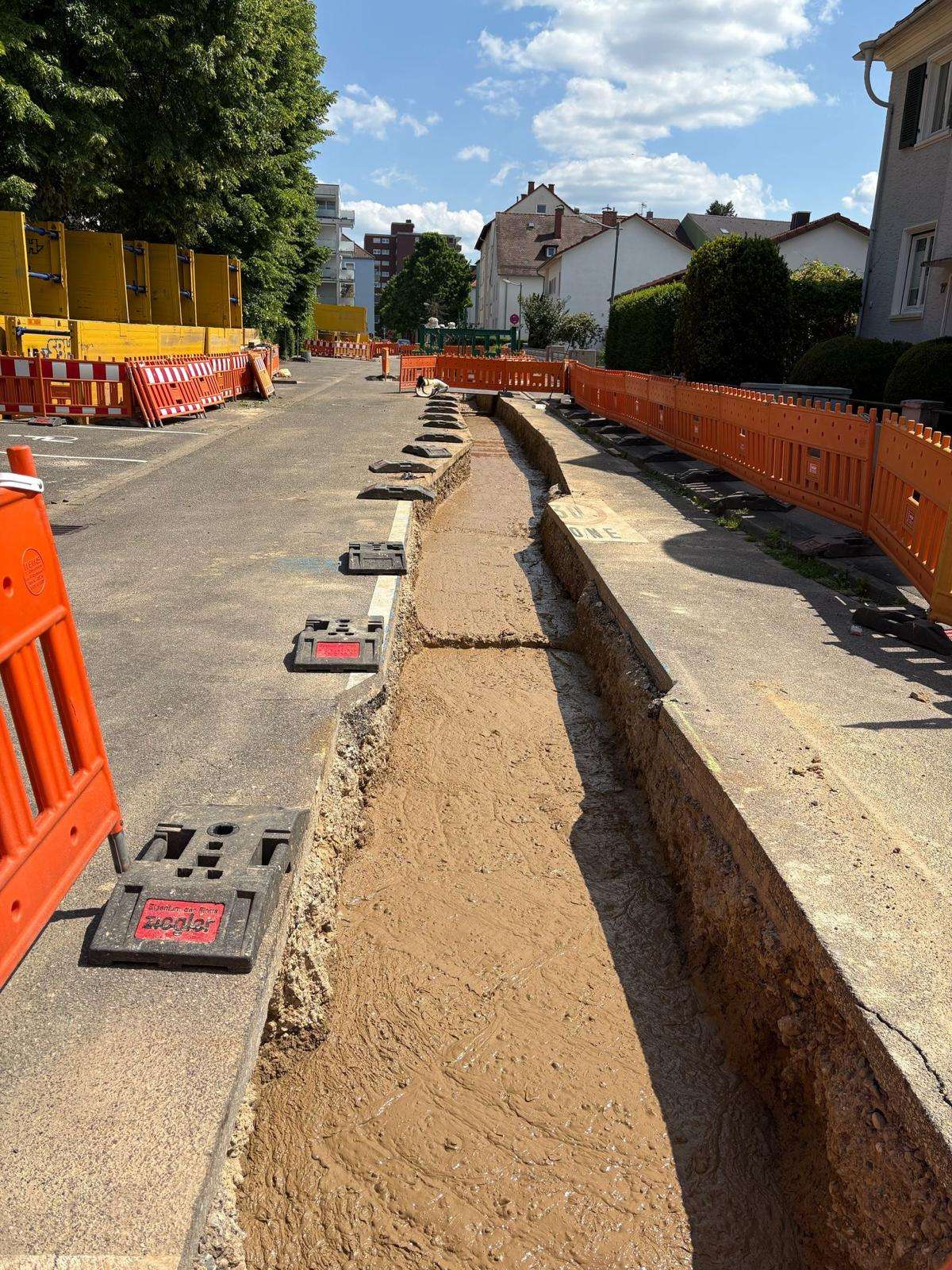

Schwingungsarmer und leiser Einbau des Flüssigbodens ohne Verdichtungsgeräte.
Reduktion der offenen Grabenlängen auf ein Minimum → hohe Anwohnerfreundlichkeit und verbesserte Verkehrsführung.

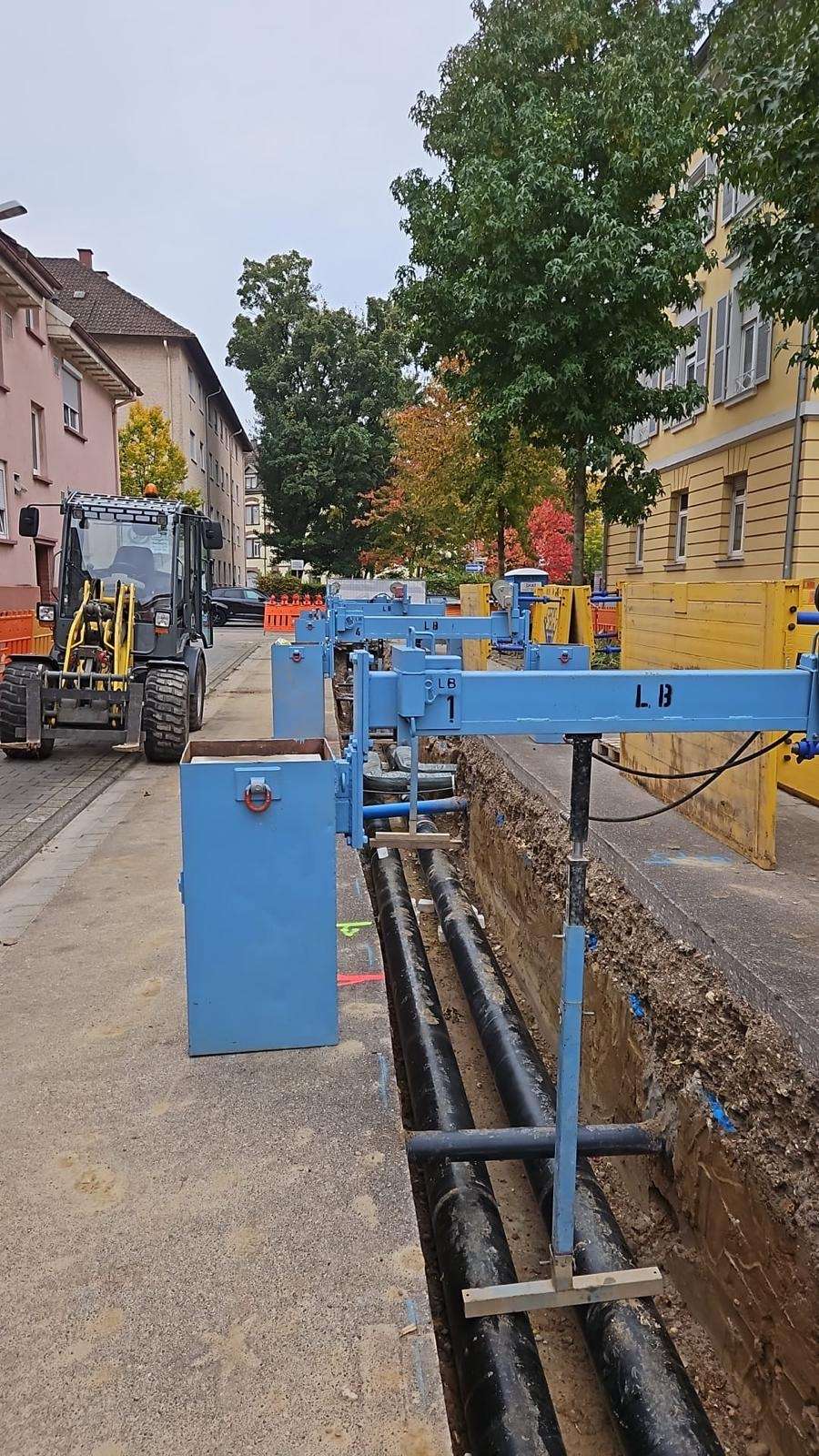

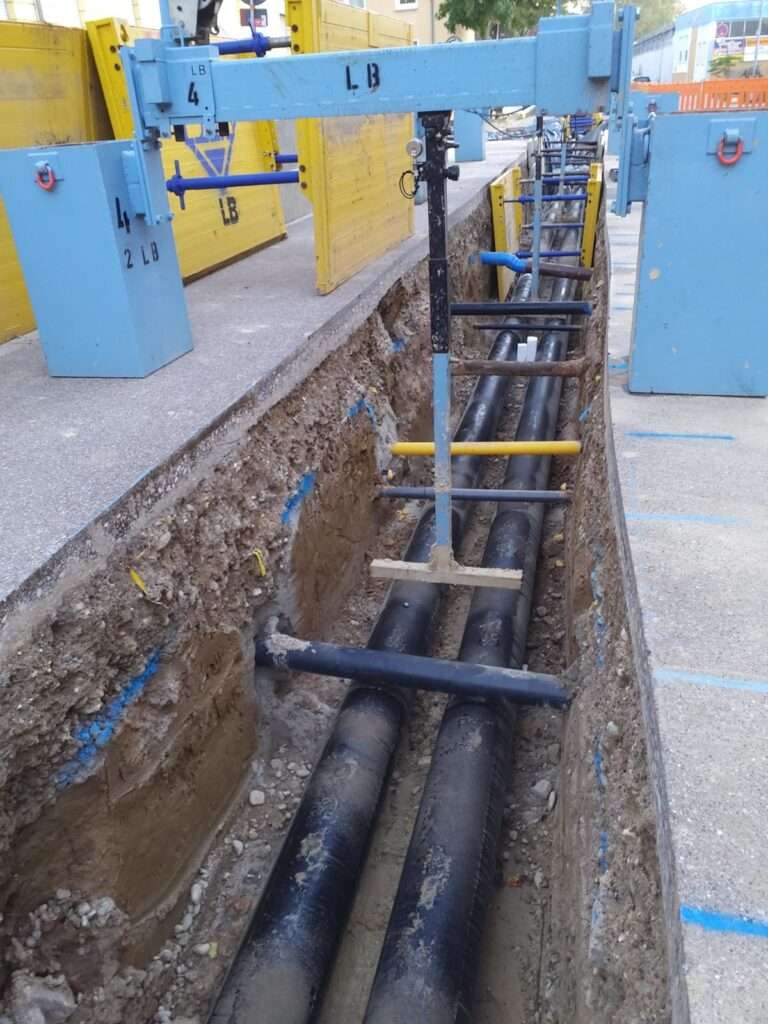

Einstellung definierter Bettungs-, Reibungs- und Schubparameter zur sicheren Rohr-Boden-Interaktion.

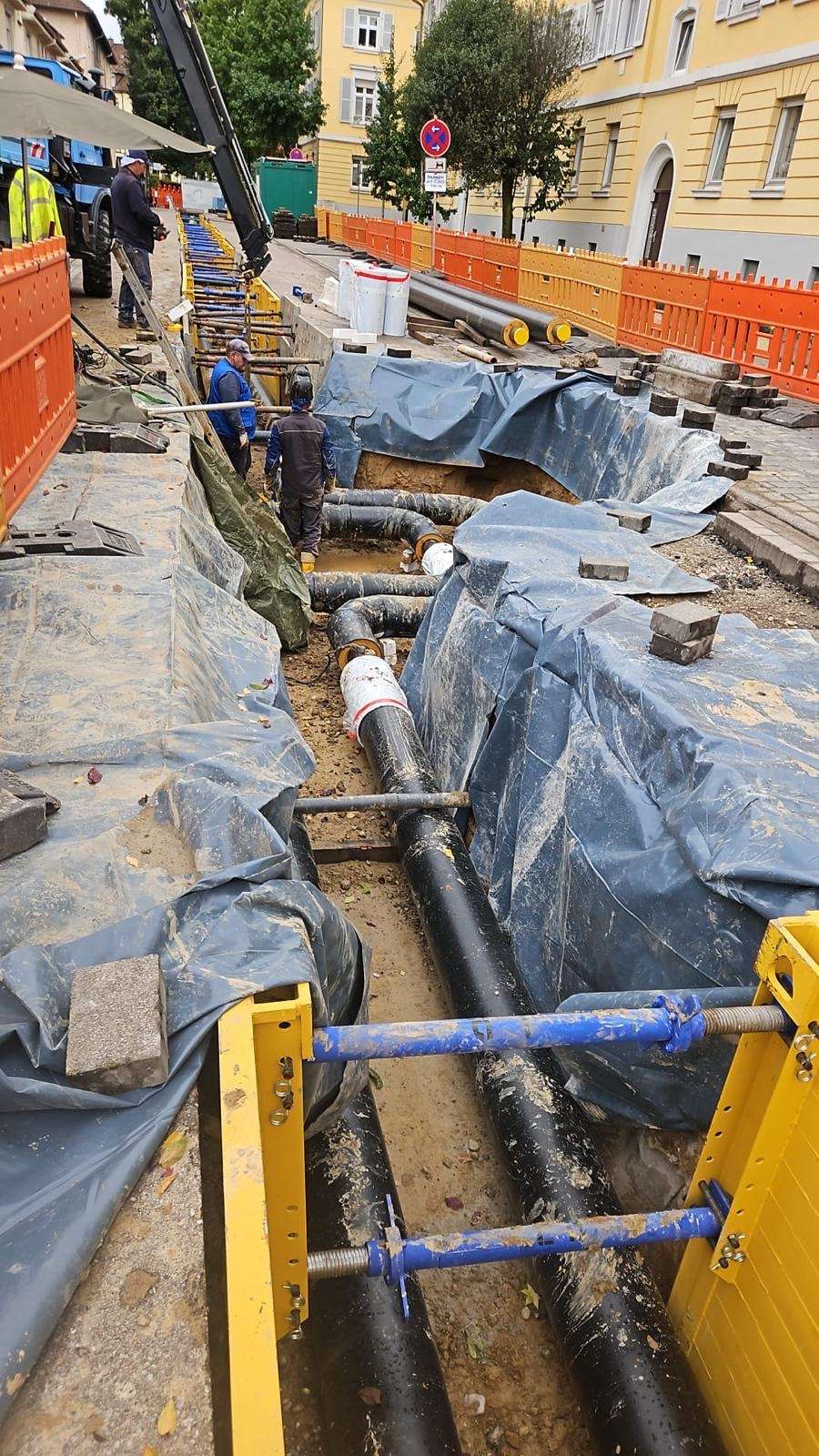

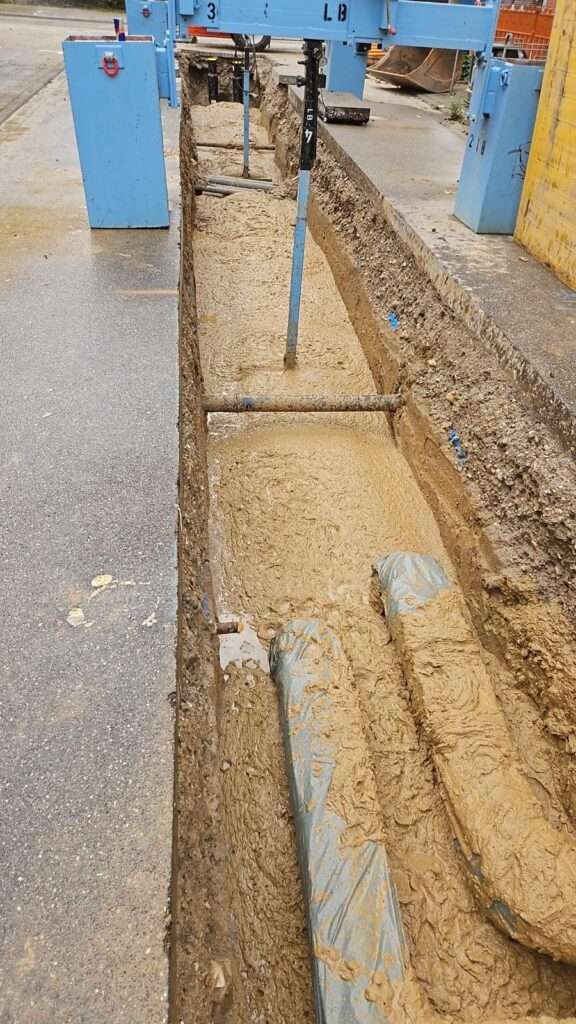

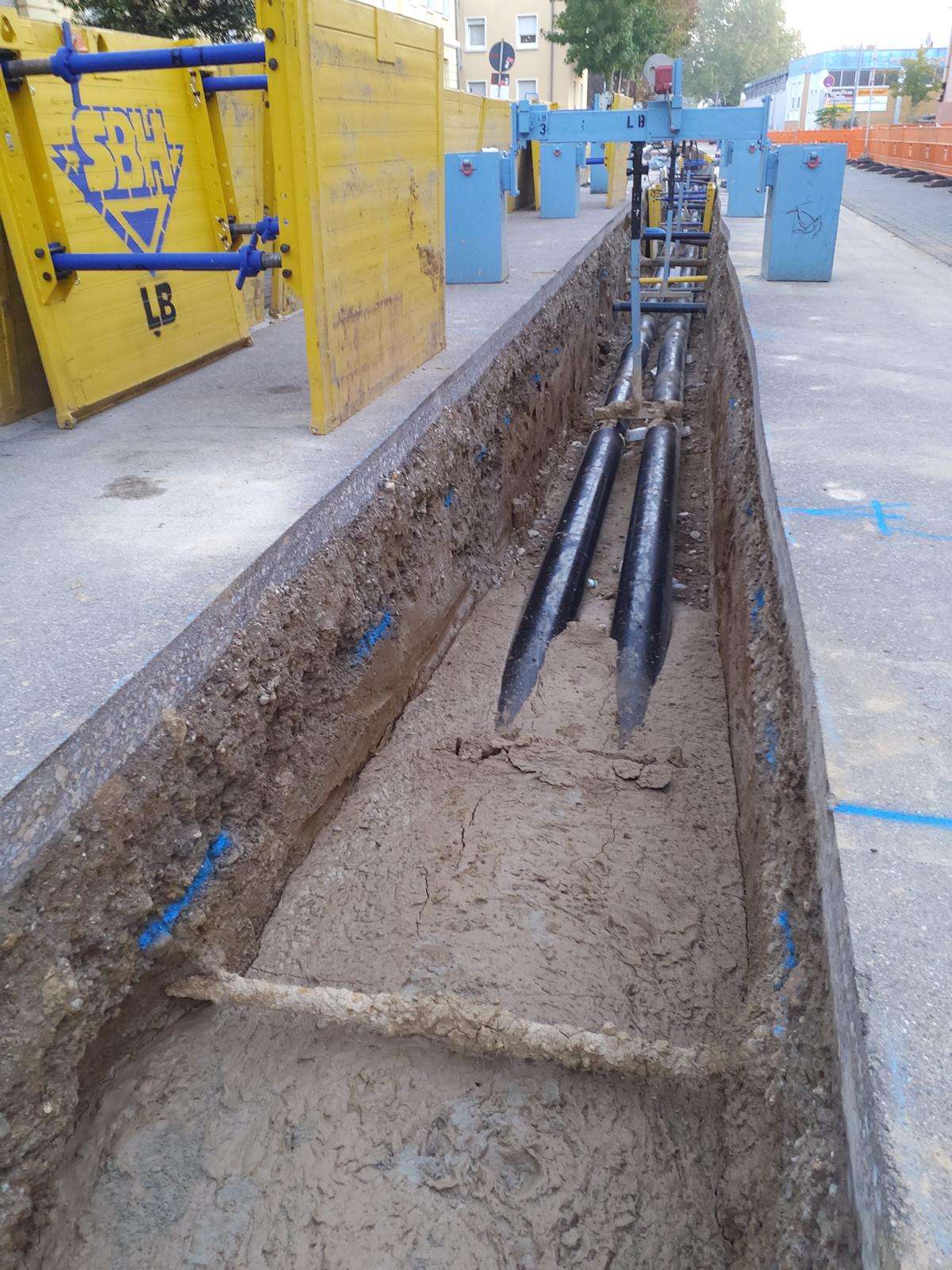

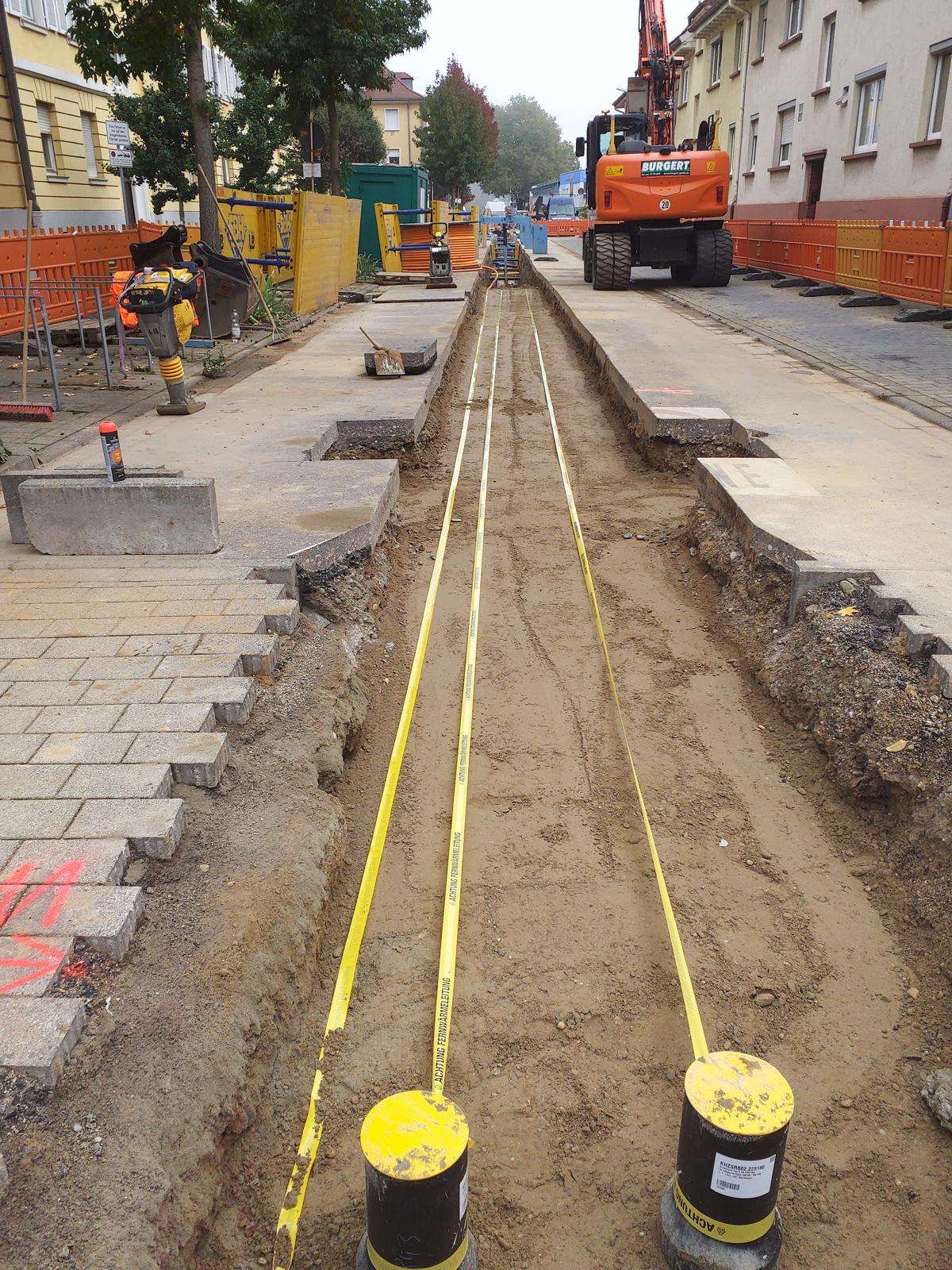

Verwendung des Flüssigbodens als tragfähiges, setzungsarmes und dauerhaft wirksames Bettungs- und Ummantelungsmaterial für die Fernwärmerohre.

Fachplanerische Lösungen:

Vorabdefinition der Reibungsparameter zwischen Rohr, Mantel und Flüssigboden.
Einstellung der Schubspannungen so, dass:
- die maximale Schubspannung τₘₐₓ > τᵢₙₛᵢₜᵤ ist,
- gleichzeitig τₘₐₓ begrenzt bleibt, um Schäden am Kunststoffmantel der Stahlrohre zu vermeiden.
Sicherstellung dauerhaft anliegender Reibkräfte zur Begrenzung der Längsdehnung der Rohre.
Vermeidung von überhöhten Zwangsspannungen im Rohrsystem.
Nutzung der Tonmineralogie des örtlichen Bodens, wodurch eine Kohäsion entsteht und ein Ersatzreibungswinkel aufgebaut wird.
Ausbildung einer Gewölbewirkung im Verfüllmaterial, wodurch:
- geringere Überdeckungen möglich werden,
- größere Abstände zwischen Festpunkten realisierbar sind,
- konventionell erforderliche Bogenstücke reduziert oder vollständig ersetzt werden konnten.

FiFB-Lösungen:

Rezepturentwicklung des RSS-Flüssigbodens aus dem örtlichen, teilweise kontaminierten Bodenmaterial.
Gezielte Einstellung:
- der Kohäsion,
- des E-Moduls,
- der Scherfestigkeit,
- der Durchlässigkeit.
Sicherstellung eines schwindungsfreien, setzungsarmen und bodenähnlichen Verhaltens.
Dauerhafte Aufrechterhaltung der definierten Reibkräfte entlang der Rohrleitung.
Qualitätssicherung durch:
- Vorversuche,
- dokumentierte Zielparameter,

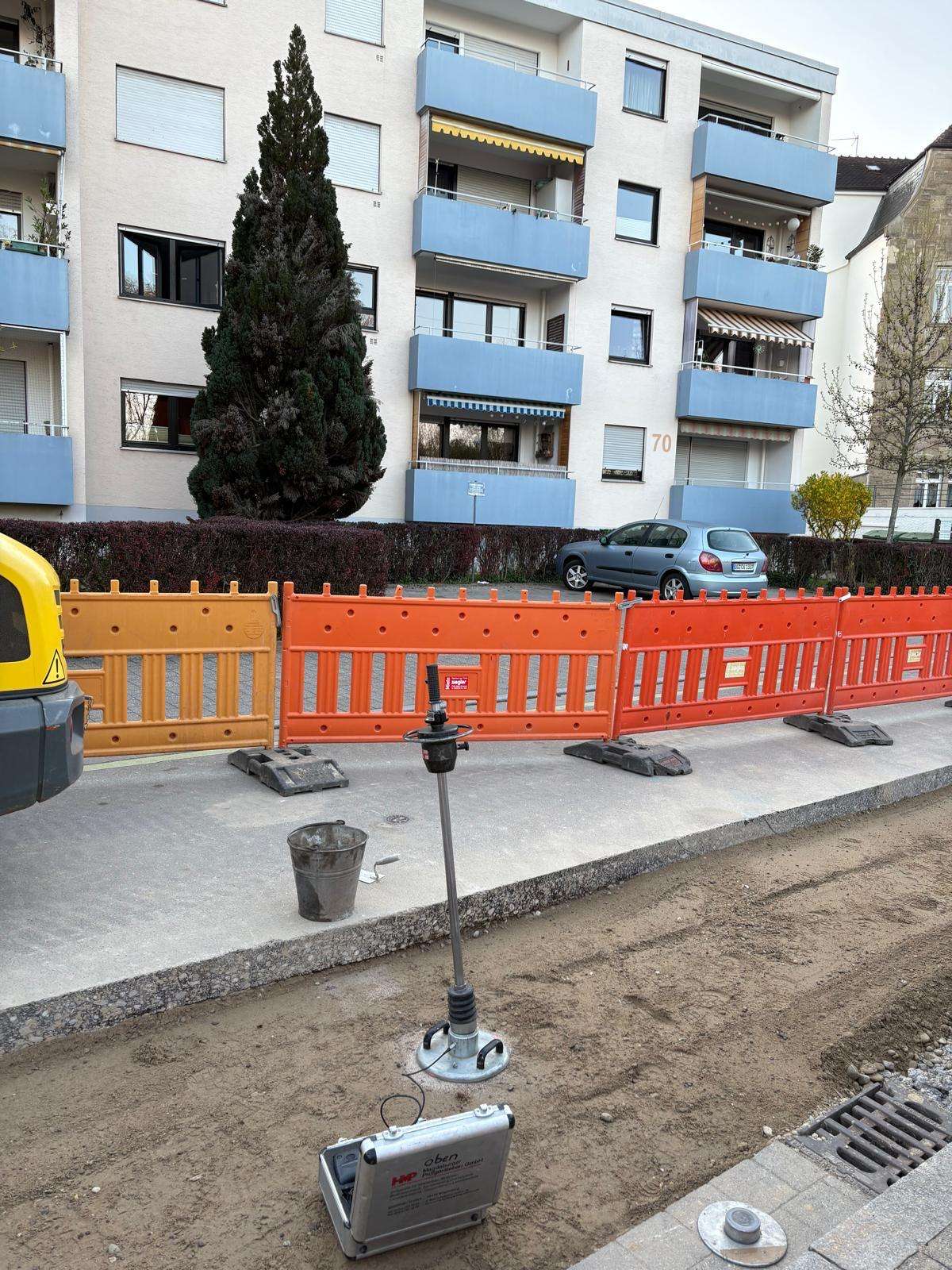

- baubegleitende Kontrolle.

FB-Anwendungsbereiche:

Innerstädtische Fernwärme- und Medienleitungen.
Trassen mit kontaminierten Böden.
Projekte mit hohen Anforderungen an:
- Schwingungsschutz,
- Bauzeit,
- Anwohnerverträglichkeit.
Substitution konventioneller Sand-/Kiesverfüllungen und aufwendiger Rohrführungslösungen.
