Kurz erklärt
Was ist Flüssigboden?
Flüssigboden ist Boden, der für kurze Zeit fließfähig gemacht wird. Der Aushub der Baustelle wird mit wenigen mineralischen Zusätzen und Wasser gemischt, fließt zurück in den Graben und umschließt Leitungen und Kabel ohne Hohlräume – ganz ohne Rüttelplatte.
Danach verfestigt er sich wieder zu einem bodenähnlichen Material. Fachleute sprechen von einem zeitweise fließfähigen, selbstverdichtenden Verfüllbaustoff (ZFSV). Entwickelt wurde das Flüssigbodenverfahren 1997 für den Kanal- und Rohrleitungsbau.
- ca. 95% Boden der eigenen Baustelle
- max. 5% mineralische Zusätze
- seit 1997 im Einsatz
So funktioniert es
Vom Aushub zurück in den Graben.

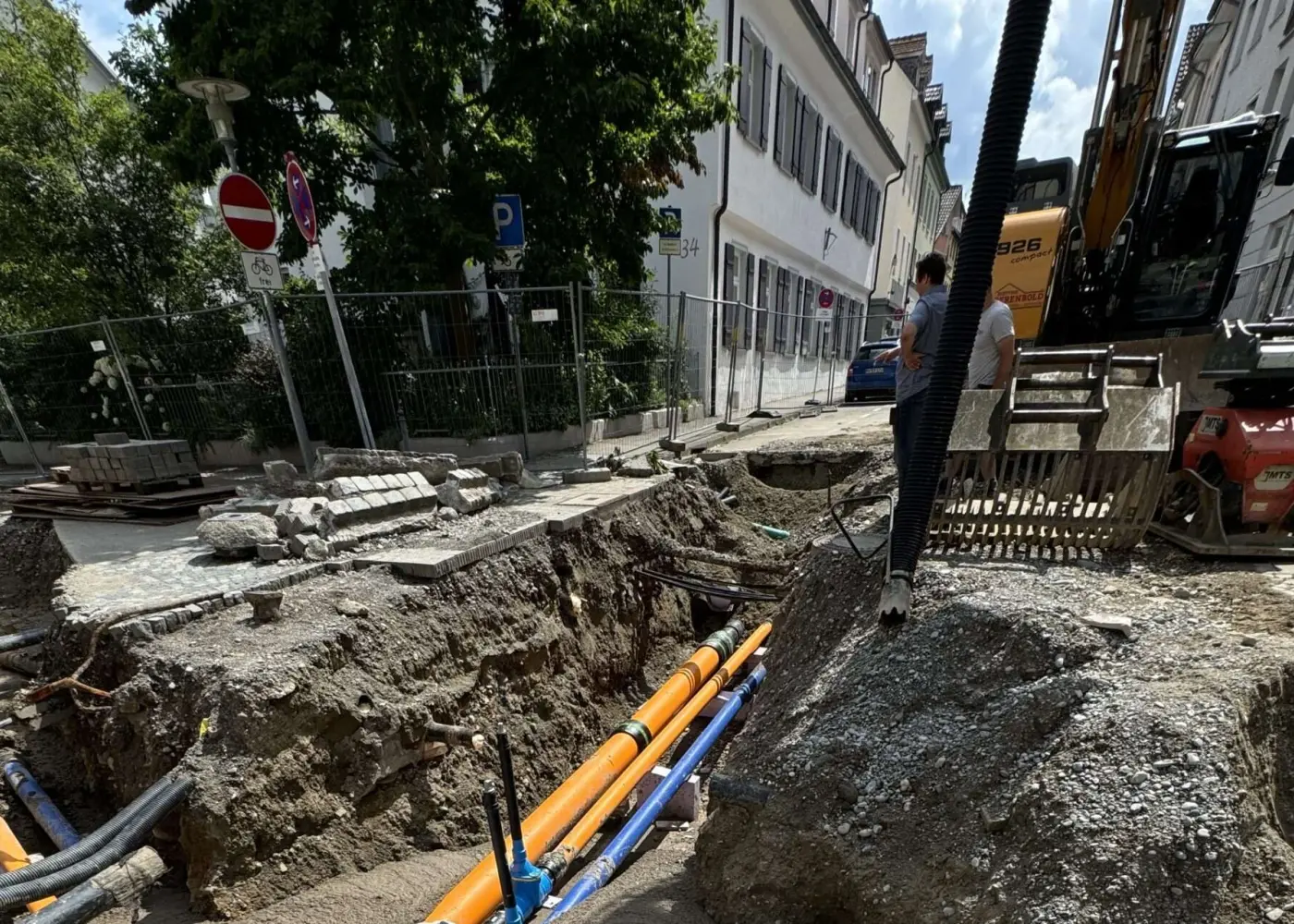

Am Beispiel eines Kabelgrabens: Der Boden wird ausgehoben, zu Flüssigboden aufbereitet, wieder eingebaut und verfestigt sich.
-
01
Aushub
Der anstehende Boden wird ausgehoben und seitlich gelagert – auch belastetes Material, Torf oder bindiger Boden.
-
02
Aufbereitung
Im Mischer entsteht aus dem Aushub, Compound und Wasser ein zeitweise fließfähiger Baustoff mit definierten Zieleigenschaften.
-
03
Einbau
Der Flüssigboden fließt in den Graben, verdichtet sich selbst und umschließt die Leitung hohlraumfrei – 360° Bettung.
-
04
Rückverfestigung
Nach Stunden bis Tagen ist der Boden wieder tragfähig. Die Oberfläche wird geschlossen, der Verkehr rollt.
Zusammensetzung
Woraus besteht Flüssigboden?
Aus vier Bestandteilen. Den weitaus größten Teil liefert die Baustelle selbst – die genauen Mengen legt die Rezeptur fest, die im Labor für den jeweiligen Boden entwickelt wird.
Boden · ca. 95 %
Der Aushub der Baustelle – von Sand und Kies bis zu Lehm, Ton oder Torf. Ob ein Boden geeignet ist, wird im Labor geprüft.
Compound · ca. 3 %
Mischung auf Tonbasis. Sie macht den Boden zeitweise fließfähig und sorgt später für den Zusammenhalt.
Beschleuniger · ca. 2 %
Meist ein schnell reagierender Zement. Er leitet die Verfestigung ein, ohne ein starres Betongerüst zu bilden.
Wasser · nach Rezeptur
Trinkwasser, exakt dosiert. Die Wassermenge bestimmt, wie flüssig der Flüssigboden wird.
Herstellung
So entsteht Flüssigboden. Station für Station.
Flüssigboden entsteht auf einem Mischplatz direkt an der Baustelle oder in ihrer Nähe. Klicken Sie auf die Nummern und sehen Sie, was an jeder Station passiert.
Station 1 von 7
Aushub und Aufbereitung
Ausgangsstoff ist der Boden, der auf der Baustelle ohnehin anfällt – auch bindige, organische oder belastete Böden. Er wird auf dem Mischplatz gelagert und mit Radlader oder Bagger aufgegeben.
- Tägliche Sichtprüfung: Entspricht der Boden dem Material, mit dem die Rezeptur entwickelt wurde?
- Eigenfeuchte täglich vor der ersten Herstellung und bei Wetterwechsel bestimmen
- Die Sieblinie bleibt weitgehend erhalten – keine Fraktionierung, damit der Flüssigboden bodenähnlich bleibt
- Nur Überkorn (ab ca. 60 mm) wird abgesiebt oder gebrochen
Station 2 von 7
Bunker, Separator und Bandwaage
Ein Schaufelseparator lockert den Boden auf, siebt Überkorn aus und dosiert gleichmäßig auf das Band. Die Bandwaage misst die Bodenmenge – sie ist die Bezugsgröße für alle weiteren Komponenten.
- Gleichmäßige Bodenzufuhr statt schwankender Schaufelmengen
- Bandwaage erfasst die Trockenmasse unter Berücksichtigung der Eigenfeuchte
- Separatorwellen werden an die Bodenart angepasst
Station 3 von 7
Silos: Compound und Bindemittel
In den Silos lagern die Zuschlagstoffe: Flüssigboden-Compound (FBC) und Bindemittel (B-CE). Behälterwaagen dosieren sie exakt nach Rezeptur – abhängig von der gemessenen Bodenmenge.
- Silogröße nach Tagesleistung, Standard ab ca. 29 m³
- Dosierung innerhalb enger Toleranzen
- Wenige Zuschlagstoffe, der Hauptbestandteil bleibt der Boden
Station 4 von 7
Kompaktanlage: Trockenmischung
Boden, Compound und Bindemittel werden zuerst trocken gemischt – das Trockenmischverfahren. Die richtige Reihenfolge und Mischenergie entscheiden darüber, dass bodenähnliche Strukturen entstehen statt starrer, betonartiger.
- Ziel: bodenähnliches Material ohne starre Zementsteinstrukturen
- Keine Zwangsmischer – falsche Technik ist eine typische Fehlerquelle
- Anlage im Baukastensystem: je nach Größe ca. 100 bis 700 m³ pro Tag
Station 5 von 7
Steuerung und Qualitätssicherung
Im Container sitzt die rezepturbasierte Anlagensteuerung. Der Mischmeister wählt Rezeptur, Chargengröße und gemessene Eigenfeuchte – die Mengen berechnet und prüft die Anlage selbst.
- Automatische Berechnung und Plausibilitätsprüfung aller Mengen
- Jede Charge wird protokolliert, Lieferschein mit gespeicherten Prozessdaten
- Abgleich mit einer über 20 Jahre geführten Datenbank vom Ton bis zum Torf
- Bei unerwartetem Boden: Rezeptur in Abstimmung mit dem Labor in Minuten anpassen
Station 6 von 7
Wasserdosierung
Erst jetzt kommt Wasser hinzu – gestuft als Vor-, Parallel- und Nachwasser über Durchflussmesser. Die Wassermenge bestimmt die Konsistenz, die die Rezeptur vorgibt.
- Wasser wird exakt gemessen, nicht nach Gefühl zugegeben
- Die Eigenfeuchte des Bodens wird von der Gesamtwassermenge abgezogen
- Die Rezeptur legt fest, wie viel Toleranz der Mischmeister für das Ausbreitmaß hat
Station 7 von 7
Fahrmischer, Transport und Einbau
Im Fahrmischer wird der Flüssigboden nass fertig gemischt und zur Einbaustelle gefahren. Dort fließt er in Graben oder Grube, umschließt Leitungen hohlraumfrei und verfestigt sich ohne Verdichtung zurück.
- Höchstens 90 Minuten von Beladung bis Entladung
- Vor dem Entladen mindestens 1 Minute bei voller Trommeldrehzahl mischen
- Ausbreitmaß mindestens einmal täglich prüfen – maßgeblich ist der Wert direkt am Einbauort
- Eigen- und Fremdüberwachung nach Qualitätssicherungsplan
Der Unterschied
Flüssigboden ist nicht gleich Flüssigboden.
„Flüssigboden“ ist kein geschützter Begriff. Entscheidend ist, ob das Material wie Boden reagiert – oder wie Beton.
Flüssigboden – bodenähnlich
Verfestigt sich über Tonminerale, wie natürlicher Boden.
- Bleibt volumenstabil, ohne Ringspalt um die Leitung
- Verhält sich wie der Boden daneben
- Später wieder lösbar, wenn das geplant ist
Bodenmörtel und Magerbeton – starr
Binden über Zement ab und bilden ein festes Gerüst.
- Können schwinden und Ringspalte bilden
- Härten über Jahre weiter nach
- Schwer wieder auszuheben
Vorteile
Was Flüssigboden bringt.
Weniger Transporte und Deponie
Der Aushub bleibt auf der Baustelle. In unseren Eigenkalkulationen sparen Projekte typischerweise 22 bis 37 % der Kosten und 32 bis 72 % CO₂ – je nach Projekt.
Eigenschaften nach Maß
Tragfähigkeit, Wärmeleitung, Dichtheit oder Lösbarkeit werden über die Rezeptur auf die Anwendung eingestellt.
Geprüfte Qualität
Rezeptur, Herstellung und Einbau folgen der Technischen Richtlinie Flüssigboden (TRF) und der REGnorm – mit Eigen- und Fremdüberwachung.
Flüssigboden Akademie
Mehr lernen. Die nächsten Termine.
Präsenzschulungen und Webinare für Planer, Bauherren und Ausführende – direkt von der Flüssigboden Akademie.
FAQ
Häufige Fragen zu Flüssigboden
Was ist Flüssigboden?
Flüssigboden ist ein flexibel und individuell anpassbarer Verfüllbaustoff, der mithilfe weniger Zuschlagstoffe aus nahezu jedem örtlich anfallenden Bodenmaterial hergestellt wird.
Umfangreiche Erfahrungen mit über 2000 Böden im Labor und digital gesteuerte Mischanlagen auf der Baustelle gewährleisten konstante Qualität.
Aus welchen Komponenten besteht Flüssigboden?
Flüssigboden setzt sich überwiegend aus dem Ausgangsboden zusammen.
Ergänzt wird er durch Compound, Wasser sowie – je nach Anforderung – einen Beschleuniger zur Steuerung der Rückverfestigung.
Worin unterscheidet sich Flüssigboden von anderen fließfähigen Baustoffen?
Flüssigboden bildet keine starre Zementmatrix, sondern entwickelt bodenähnliche Strukturen und Eigenschaften – mit definierter Rückverfestigung statt klassischer Betonwirkung.
Was heißt „selbstverdichtend“ konkret?
Die Enddichte wird ohne Rüttler oder Stampfer erreicht – durch Eigenverformung, Entlüftung und Wasserentzug im Material.
Wie erfolgt der Einbau von Flüssigboden?
Das Material wird im Mischer hergestellt, zur Einbaustelle transportiert und direkt eingebracht.
Durch seine Fließfähigkeit legt es sich selbstständig an und erreicht ohne mechanische Verdichtung die erforderliche Dichte.
Wie viel Fläche benötigt ein Mischplatz in der Praxis?
Je nach Baustelle liegt der Flächenbedarf typischerweise zwischen 800 und 2.500 m² – inklusive Anforderungen an Strom, Wasser, Zufahrt sowie Maßnahmen zum Staub- und Emissionsschutz.
Ist Flüssigboden wieder lösbar bzw. reversibel?
Ja. Flüssigboden kann bei Bedarf erneut fließfähig gemacht und wieder aufgenommen werden – entweder bodenähnlich oder mit definierten technischen Eigenschaften.
Wie wird die Qualität von Flüssigboden kontrolliert?
Über Eigen- und Fremdüberwachung, definierte Qualitätssicherungspläne sowie Prüfungen durch qualifizierte Materialprüfanstalten gemäß dem Technischen Regelwerk Flüssigboden.
Welche Regelwerke und Normen sind relevant?
Maßgeblich sind das Technische Regelwerk Flüssigboden sowie – je nach Anwendung – weitere Regelwerke für Verfüllbaustoffe und technische Prüfanforderungen.
