Flüssigboden Engineering
Mit dem Flüssigbodenverfahren lassen sich beim Bau von Erdkabeltrassen nicht nur Kosten reduzieren, sondern auch Bauzeiten verkürzen und die Qualität der Verlegung deutlich verbessern.
Insbesondere bei langen Trassen, schwierigen Baugrundverhältnissen, Grundwasser oder beengten innerstädtischen Bereichen bietet das Verfahren entscheidende Vorteile.
Durch die Wiederverwendung des Aushubmaterials und die gezielte Einstellung der Materialeigenschaften entstehen nachhaltige und technisch optimierte Lösungen für moderne Energieinfrastrukturen.
- 360° Optimale Bettung und Ummantelung der Kabel für langfristige Betriebssicherheit
- 0× Reduzierter Materialaustausch durch Wiederverwendung des Aushubs
- Geringerer Platzbedarf und reduzierte Baustellenlogistik
- Mehr Effizienz und Nachhaltigkeit durch optimierte Materialkreisläufe
-

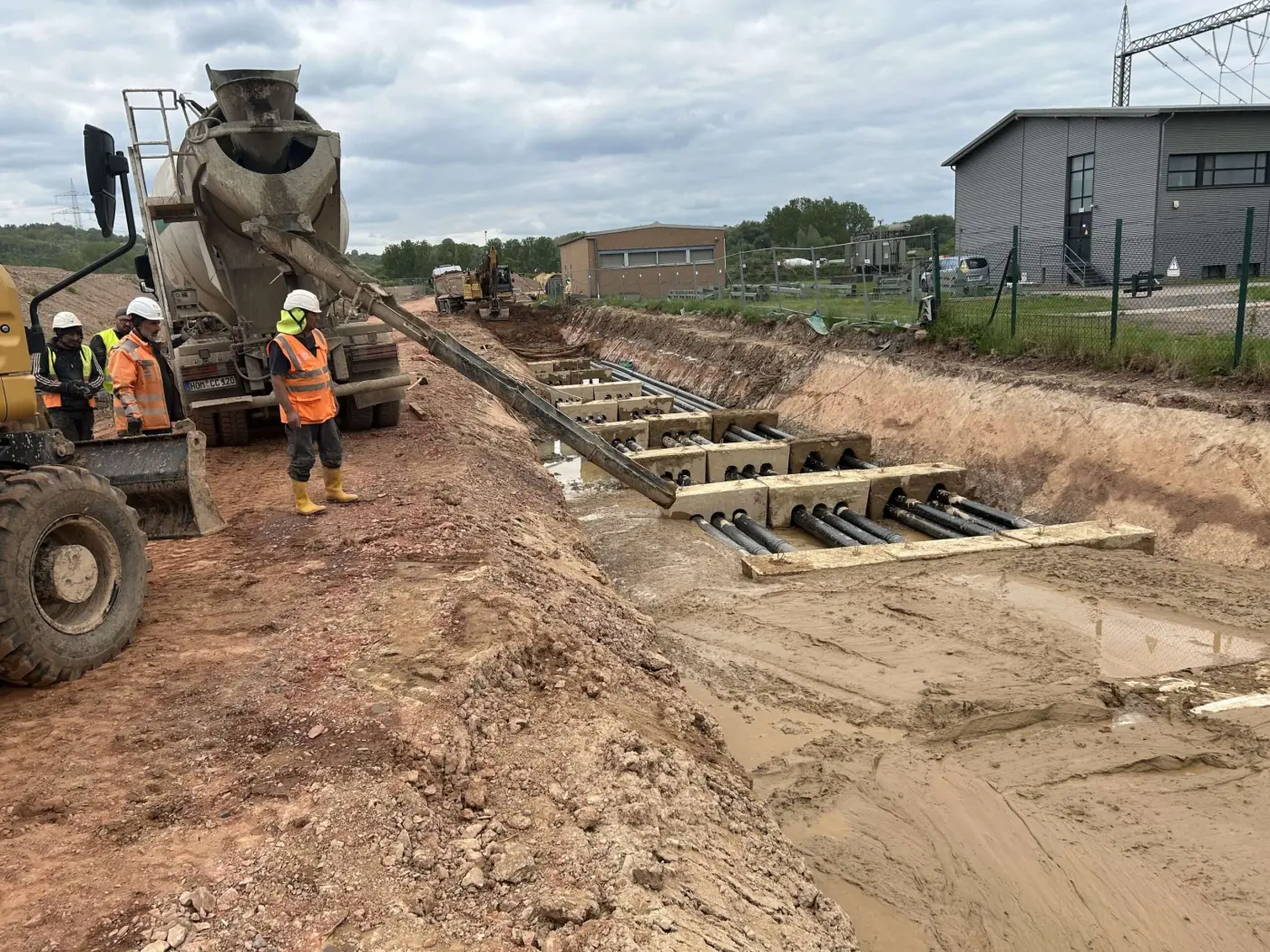

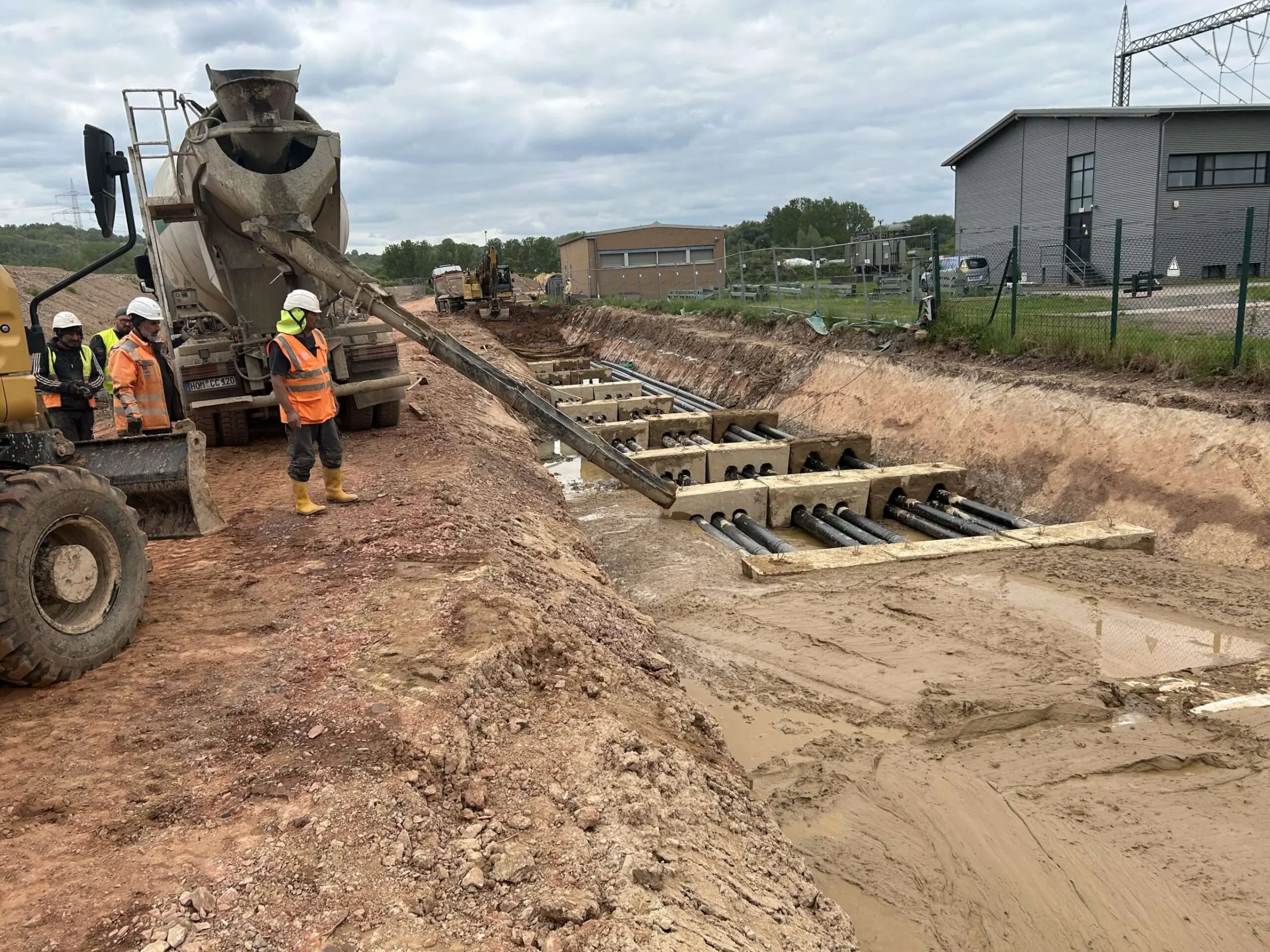

Grabenverfüllung Flüssigboden aus örtlichem Material -

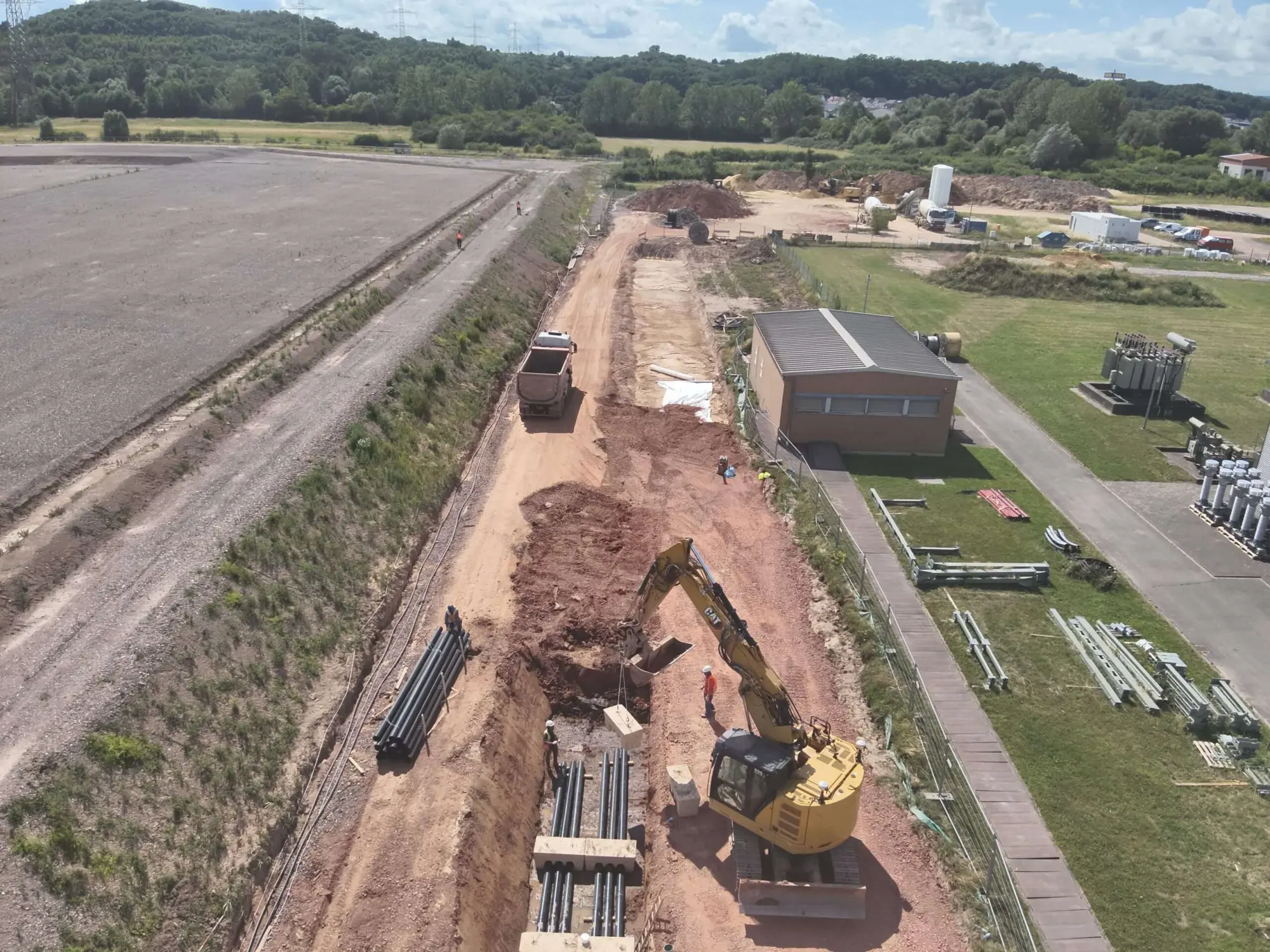

Vorbereitung Verfüllung Flüssigboden -

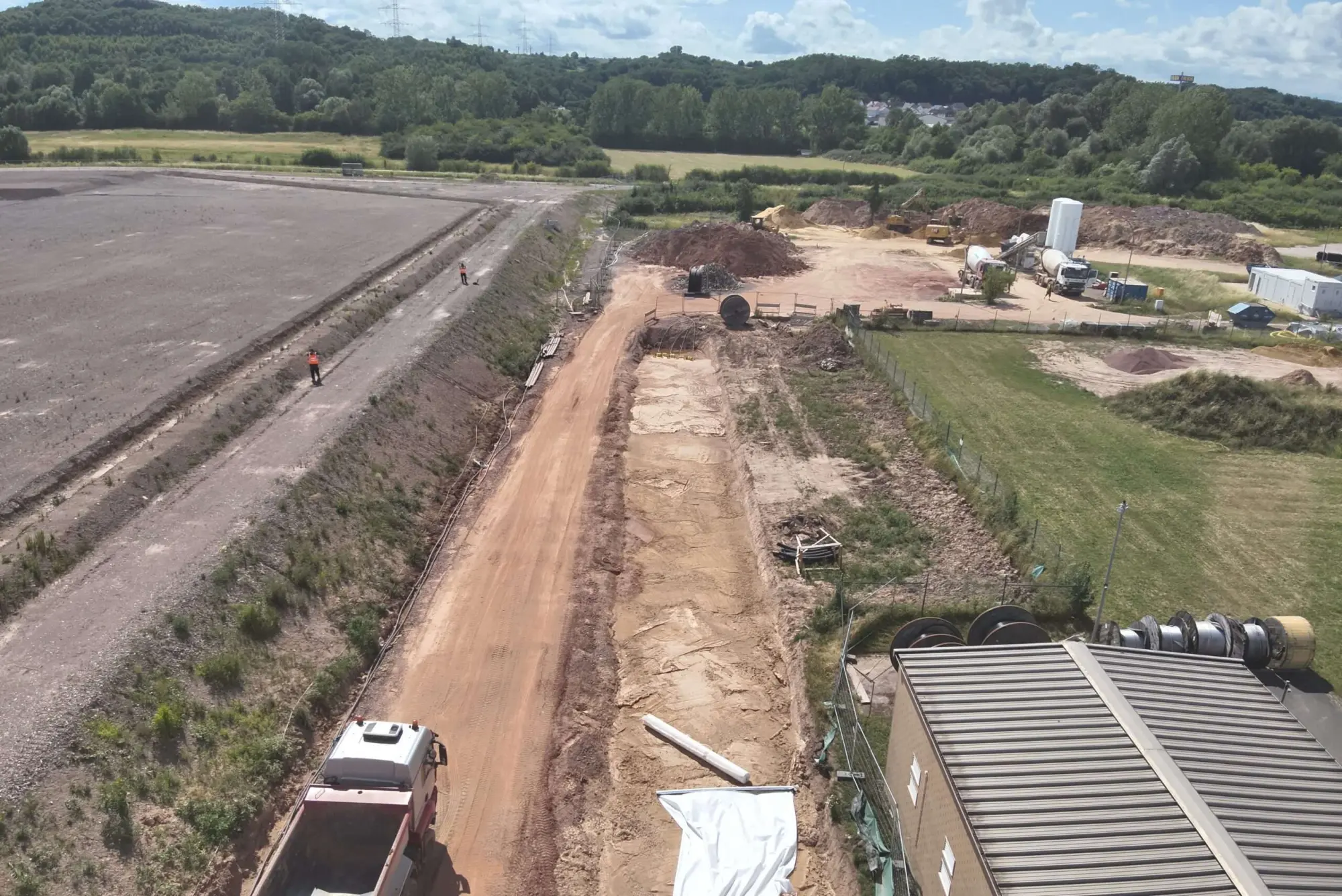

Baufeld
Möglichkeiten
Ihre Möglichkeiten mit Flüssigboden bei Erdkabeltrassen
Tragfähigkeit & Schutz sensibler Kabelsysteme
- Gleichmäßige Lastverteilung zur Vermeidung von Punktbelastungen
- Sichere Bettung und Ummantelung der Kabeltrassen
- Reduzierung von Setzungen und mechanischen Schäden
Bau unter anspruchsvollen Bedingungen
- Verlegung im Grundwasser ohne aufwendige Wasserhaltung
- Einsatz in sensiblen Bereichen wie Straßen, Bahntrassen oder Bebauung
- Sichere Umsetzung bei schwierigen Baugrundverhältnissen
Platzsparende Bauweise & effiziente Trassenführung
- Reduzierte Grabenbreiten durch optimierte Einbautechnik
- Ermöglicht kompakte Trassenführungen und Kombigräben
- Ideal für innerstädtische und infrastrukturell dichte Bereiche
Geotechnische Vorteile & Untergrundoptimierung
- Anpassbare Materialeigenschaften je nach Anforderung
- Verzicht auf zusätzliche Bodenaustausch- oder Verbesserungsmaßnahmen
- Hohe Stabilität bei gleichzeitig definierter Rückbaubarkeit
Nachhaltigkeit & Wirtschaftlichkeit im Leitungsbau
- Wiederverwendung des vorhandenen Aushubmaterials
- Reduzierung von Transport-, Entsorgungs- und Materialkosten
- Beitrag zu ressourcenschonenden Bauprozessen
Erfahrung seit 2006
Unsere Erdkabelprojekte
Fachplanung, Rezepturentwicklung und Fremdüberwachung für Kabeltrassen aller Spannungsebenen.
Spannungsebene:
| Jahr | Bauvorhaben | Umfang | Bauaufgaben | Fokus Fremdüberwachung |
|---|---|---|---|---|
| 2026 | Stromnetz Berlin GmbH | 110 kV |
|
|
| 2026 | Avacon – Hanau | 110 kV |
|
|
| 2026 | N-ERGIE – Sandreuth | 110 kV |
|
|
| 2026 | Avacon – Gießen | 110 kV |
|
|
| 2026 | Tennet – Südlink Verden | 420 kV |
|
|
| 2026 | Amprion – Rhein-Main-Link | 420 kV |
|
|
| 2026 | Amprion – Korridor B | 420 kV |
|
|
| 2026 | 50Hertz – SüdOstLink | 380 kV |
|
|
| 2025 | Westnetz – Meerbusch | 110 kV |
|
|
| 2025 | SüdLink – Transnet BW 1,2,8,7,9 | 525 kV |
|
|
| 2025 | Amprion – Quakenbrück | 280 kV |
|
|
| 2025 | Amprion – BalWin 1/2 | 320 kV |
|
|
| 2024 | SüdLink – Transnet BW | 525 kV |
|
|
| 2024 | Ensdorf – VSE | 110 kV |
|
|
| 2024 | Audiwerk Neckars-Ulm – Transnet BW | 20 kV |
|
|
| 2023 | Nürnberg – N-ERGIE | 110 kV |
|
|
| 2022 | Hamburg – Stromnetze Hamburg | 110 kV |
|
|
| 2021 | Nürnberg – N-ERGIE | 110 kV |
|
|
| 2020 | Nürnberg – N-ERGIE | 110 kV |
|
|
| 2019 | Offenbach – ENO | 110 kV |
|
|
| 2019 | Griesheim – GIL SIEMENS | HGÜ |
|
|
| 2019 | Osburg Thalfang – Westnetz | 110 kV |
|
|
| 2019 | Riederwaldtunnel | 110 kV |
|
|
| 2018 | Nürnberg – Sandreuth | 110 kV |
|
|
| 2015/2016 | Hamm – Westnetz | 110 kV |
|
|
| 2015 | F&E – Unterstützung HTWD | th. Sim. |
|
|
| 2015 | F&E – Berlin – GIL SIEMENS | 420 kV |
|
|
| 2015 | BA II, Froloo – Basel – TWB/EBM | 150 kV |
|
|
| 2015 | Ganderkesee – Tennet | 380 kV |
|
|
| 2014 | Bremen – Tennet | 110 kV |
|
|
| 2014 | Raesfeld – AMPRION | 380 kV |
|
|
| 2014/2015 | BA I, Froloo – Basel TWB/EBM | 150 kV |
|
|
| 2013/2014 | Audorf – Tennet | 220 kV |
|
|
| 2011 | F&E HSR GIL SIEMENS | 420 kV |
|
|
| 2010 | Osterath – Amprion | 110 kV |
|
|
| 2010 | Kelsterbach – GIL SIEMENS | 420 kV |
|
|
| 2009 | Rheinfelden – Evonik | 110 kV |
|
|
| 2008 | Stuttgart – Katherinenhospital | 110 kV |
|
|
| 2007 | Umspannwerk SAG Chemnitz | 110 kV |
|
|
| 2006 | Herlasgrün | 110 kV |
|
|
Keine Einträge zu dieser Auswahl.
Referenzen
Projekte aus der Praxis
SuedLink Allerquerung Verden | Mikrotunnel-Verfüllung
Zwei über einen Kilometer lange Mikrotunnel DN 2000 wurden für die SuedLink-Allerquerung hohlraumfrei mit thermisch stabilisierendem Flüssigboden verfüllt und d...
Projekt ansehen
Hamburg – Leitungsbau im Torf mit RSS-Geoponton
Rund 600 m Gas- und Erdkabeltrasse wurden im stark setzungsempfindlichen Torfboden mit einem RSS-Geoponton realisiert – ohne Wasserhaltung und ohne Bodenaustaus...
Projekt ansehen
Hamburg A26 – Tiefgründung einer Gas- und Erdkabeltrasse
Der RSS-Geoponton wurde auf geotextilummantelten Flüssigbodensäulen tief gegründet, um kritische Differenzsetzungen beim Übergang zwischen weichem Torfboden und...
Projekt ansehen

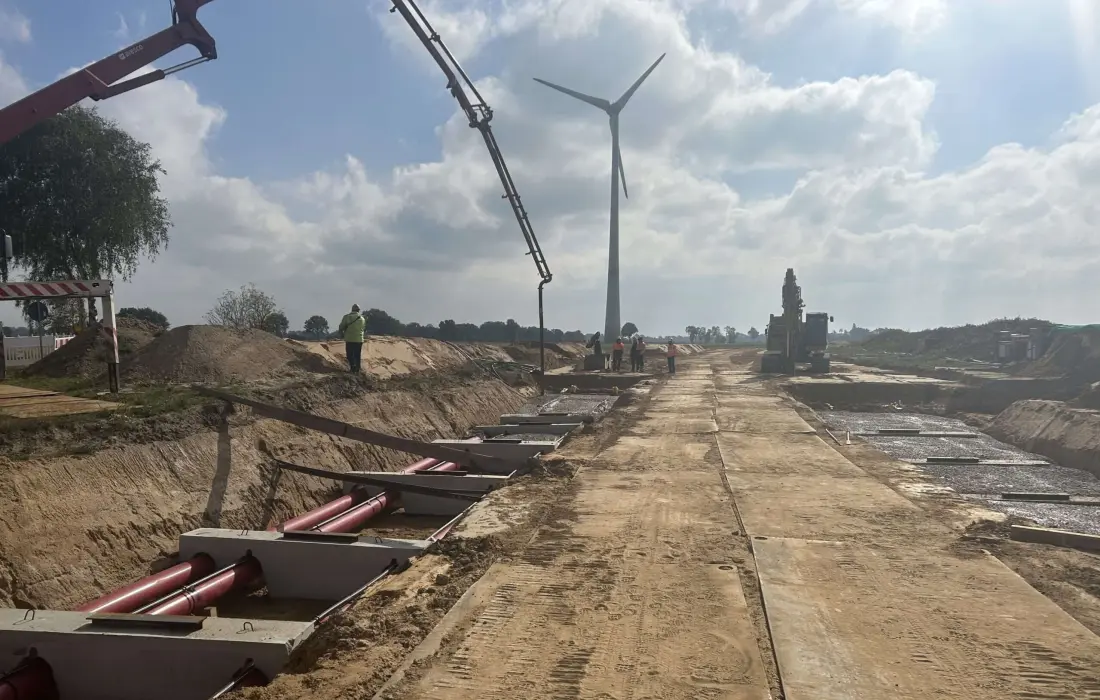

SuedLink – HGÜ-Erdkabelbettung mit Pro Thermolith® TS B4
HGÜ-Erdkabel mit Flüssigboden der höchsten Wärmeleitfähigkeitsklasse B4 gebettet – hohlraumfrei, formstabil und dauerhaft thermisch leistungsfähig.
Projekt ansehen
