SuedLink Allerquerung Verden | Mikrotunnel-Verfüllung
- Mikrotunnel
- 2 × DN 2000
- Länge je Tunnel
- > 1 km
- Bereich
- Erdkabelbau, Baugruben
Projekt
Zwei über einen Kilometer lange Mikrotunnel DN 2000 wurden für die SuedLink-Allerquerung hohlraumfrei mit thermisch stabilisierendem Flüssigboden verfüllt und die Kabelschutzrohre dauerhaft thermisch angebunden.
Thermisch stabilisierende Hohlraumverfüllung für Höchstspannungs-Erdkabel
Im Zuge des Höchstspannungs-Erdkabelprojekts SuedLink quert die Kabelschutzrohranlage bei Verden die Aller in zwei parallelen Mikrotunneln DN 2000 mit jeweils mehr als einem Kilometer Vortriebslänge. Nach Einbau der Kabelschutzrohre musste der verbleibende Tunnelquerschnitt vollständig und dauerhaft hohlraumfrei verfüllt werden.
Entscheidend war dabei nicht nur die vollständige Verfüllung des unzugänglichen Hohlraums, sondern insbesondere die sichere Wärmeabfuhr der späteren Kabelverlustwärme. Dafür wurden zwei Konsistenzen thermisch stabilisierenden Flüssigbodens aus einer gemeinsamen Rezepturfamilie entwickelt und mit einem umfassenden Prüf- und Qualitätssicherungskonzept begleitet.
Projektverlauf
01 / 05
Herausforderungen
- Hohlraumfreie Verfüllung zweier über 1 km langer Mikrotunnel DN 2000 ohne nachträgliche Zugänglichkeit
- Sichere Ausfüllung enger Zwickel zwischen Kabelschutz-, Kühl- und LWL-Rohren sowie Traggerüst
- Dauerhaft zuverlässige Wärmeübertragung ohne isolierende Luft- oder Ringspalte
- Einhaltung und chargenbezogener Nachweis der umfangreichen Materialanforderungen des Netzbetreibers
02 / 05
Die Lösung
- Fließfähiger, selbstverdichtender Flüssigboden zur vollständigen Hohlraumverfüllung der Mikrotunnel
- Plastischer Flüssigboden für Querriegel und Lagesicherung der ausgefädelten Kabelschutzrohre
- Zwei abgestimmte Konsistenzen aus einer gemeinsamen Rezepturfamilie und einem Grundmaterial
- Hohlraumfreie 360°-Bettung mit thermischer Anbindung, Auftriebssicherung und mechanischem Schutz in einem Baustoffsystem
03 / 05
Fachplanerische Lösung
- Übertragung der technischen Anforderungen des Netzbetreibers in eine projektspezifische Rezepturspezifikation
- Festlegung und Nachweis der thermischen, mechanischen und materialtechnischen Zielparameter
- Baustellenspezifischer Qualitätssicherungsplan mit definierten Prüfintervallen und Freigabeprozessen
- Durchgängige chargenbezogene Rückverfolgbarkeit von Ausgangsstoffen, Herstellung und Einbau bis zu den Laborergebnissen
04 / 05
FiFB-Lösungen
- Entwicklung und Freigabe der projektspezifischen Rezepturen für fließfähige und plastische Konsistenz
- Eignungsprüfung von Wärmeleitfähigkeit, Festigkeit, Volumenstabilität, Wasserdurchlässigkeit und Ringspaltfreiheit
- Begleitende Eigenüberwachung mit Probenahmen direkt an der Einbaustelle und chargenbezogenen Rezepturnachweisen
- Langzeitprüfungen der Materialeigenschaften mit Prüfzyklen bis zu 1.825 Tagen
05 / 05
Flüssigboden-Anwendung
- Hohlraumverfüllung von Mikrotunneln und Rohrvortrieben mit Kabelschutzrohranlagen
- Thermisch stabilisierende Bettung von Höchstspannungs-Erdkabeln
- Übergangs- und Ausfädelbereiche zwischen geschlossener und offener Bauweise
- Verfüllung unzugänglicher Hohlräume mit hohen Anforderungen an Wärmeübertragung und Qualitätssicherung
Bilder
Eindrücke aus dem Projekt
-

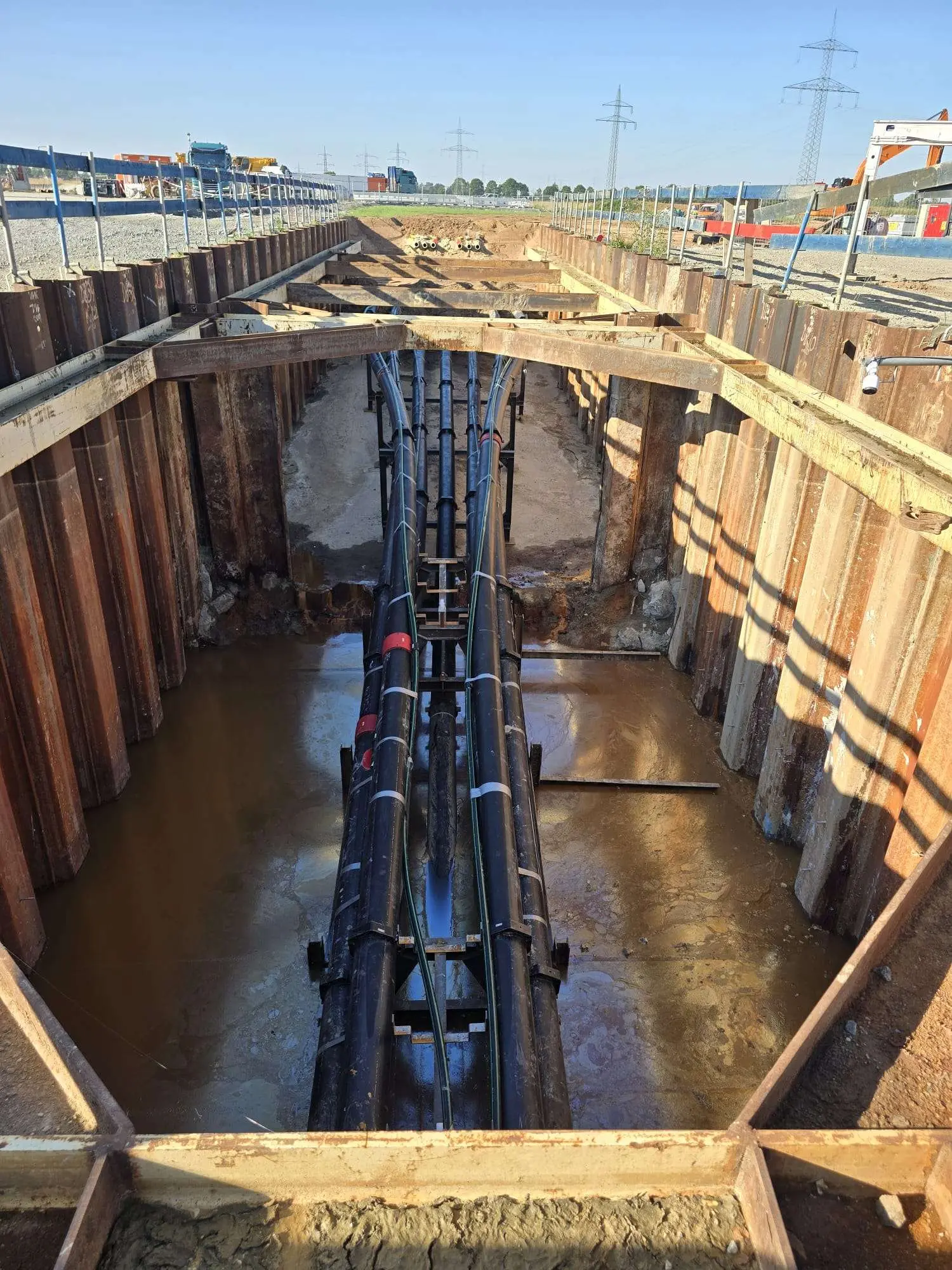

Ausgangssituation Allerquerung mit zwei Mikrotunneln DN 2000 Start- und Zielbaugruben 380-kV-Leitung -

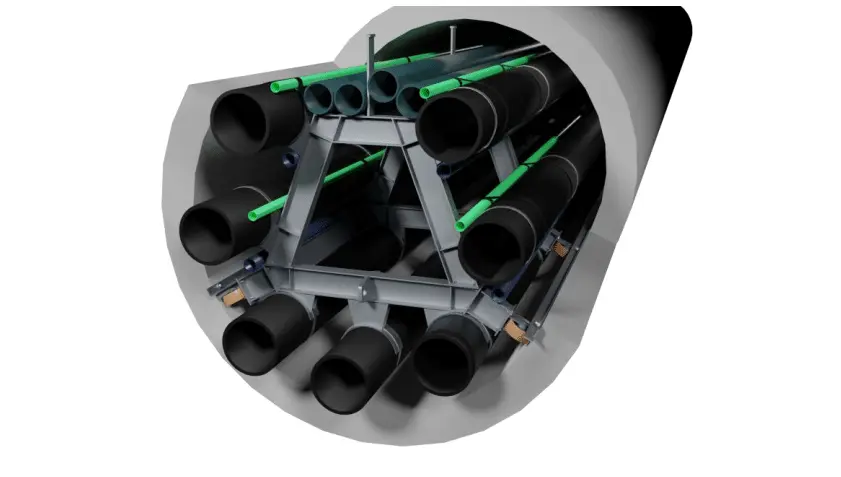

Technologie Zielbild Tunnelbelegung Kabelschutzrohre LWL- und Kühlrohre auf Transportwagen im Vortriebsrohr -

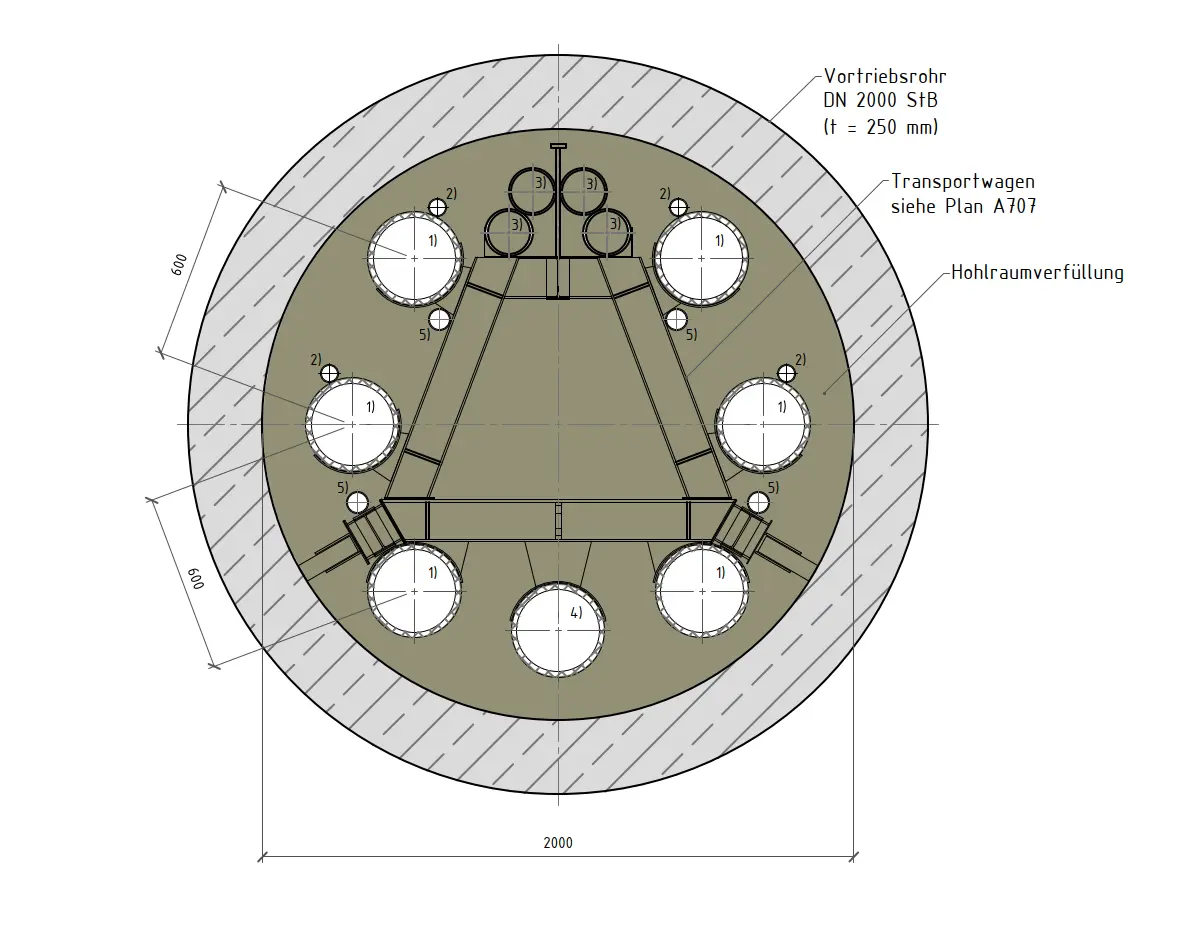

Technologie Systemquerschnitt Vortriebsrohr DN 2000 mit vollflächiger Hohlraumverfüllung aus Flüssigboden -
Technologie Transportwagen für Rohrbündel und Kabeleinzug als verlorenes Einbauteil im Flüssigboden -
Technologie Übergangsbereich nach dem Mikrotunnel Ausfädelung der Kabelschutzrohre in die Trasse -

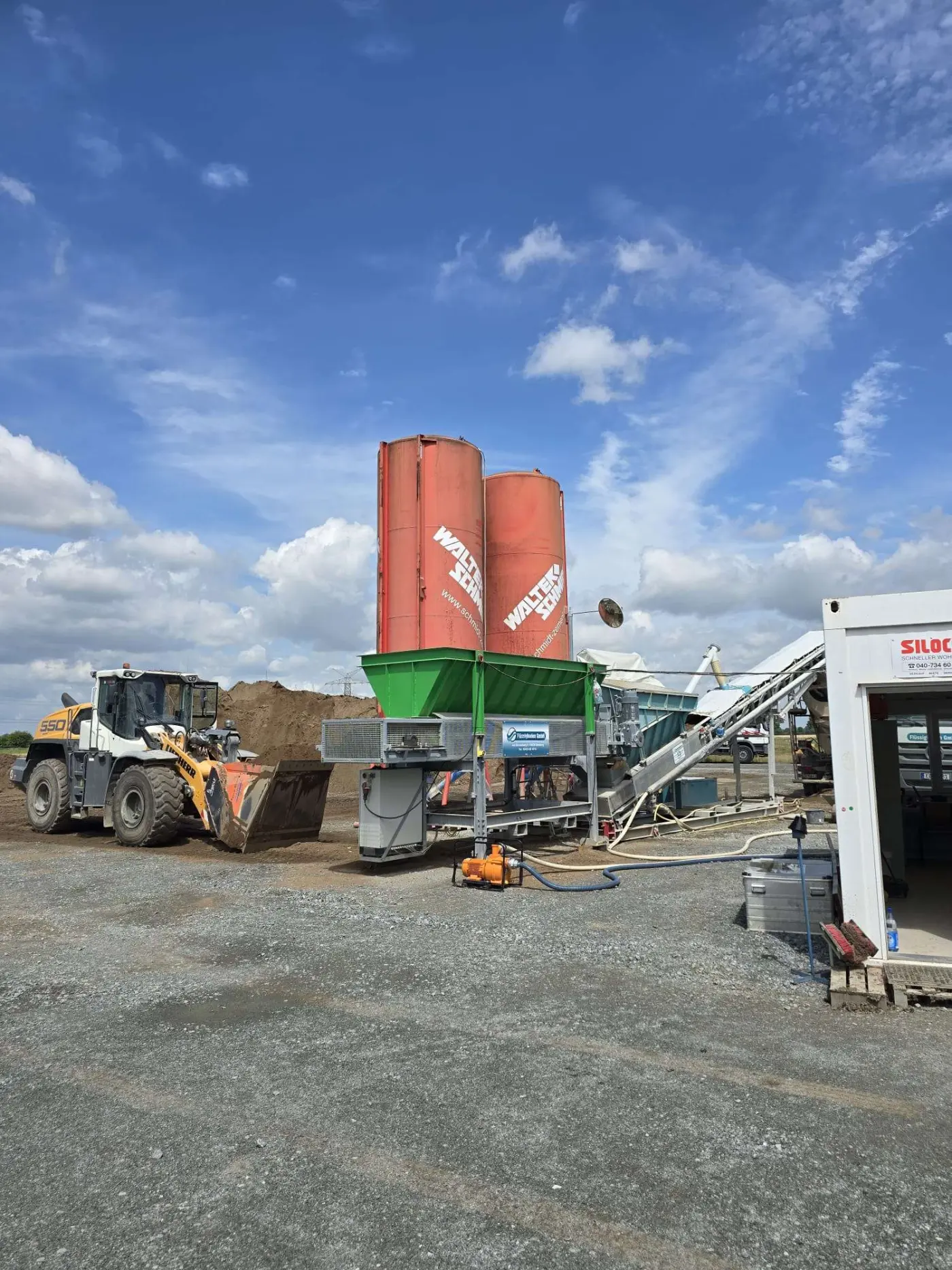

Herstellung Flüssigboden in mobiler Mischanlage mit Zementsilos Aufgabetrichter und Laborcontainer vor Ort -
Herstellung Flüssigboden Beladung der Fahrmischer an der Mischanlage kurze Umlaufzeiten zur Einbaustelle -
Führung Leitungen im Tunnelausgang -

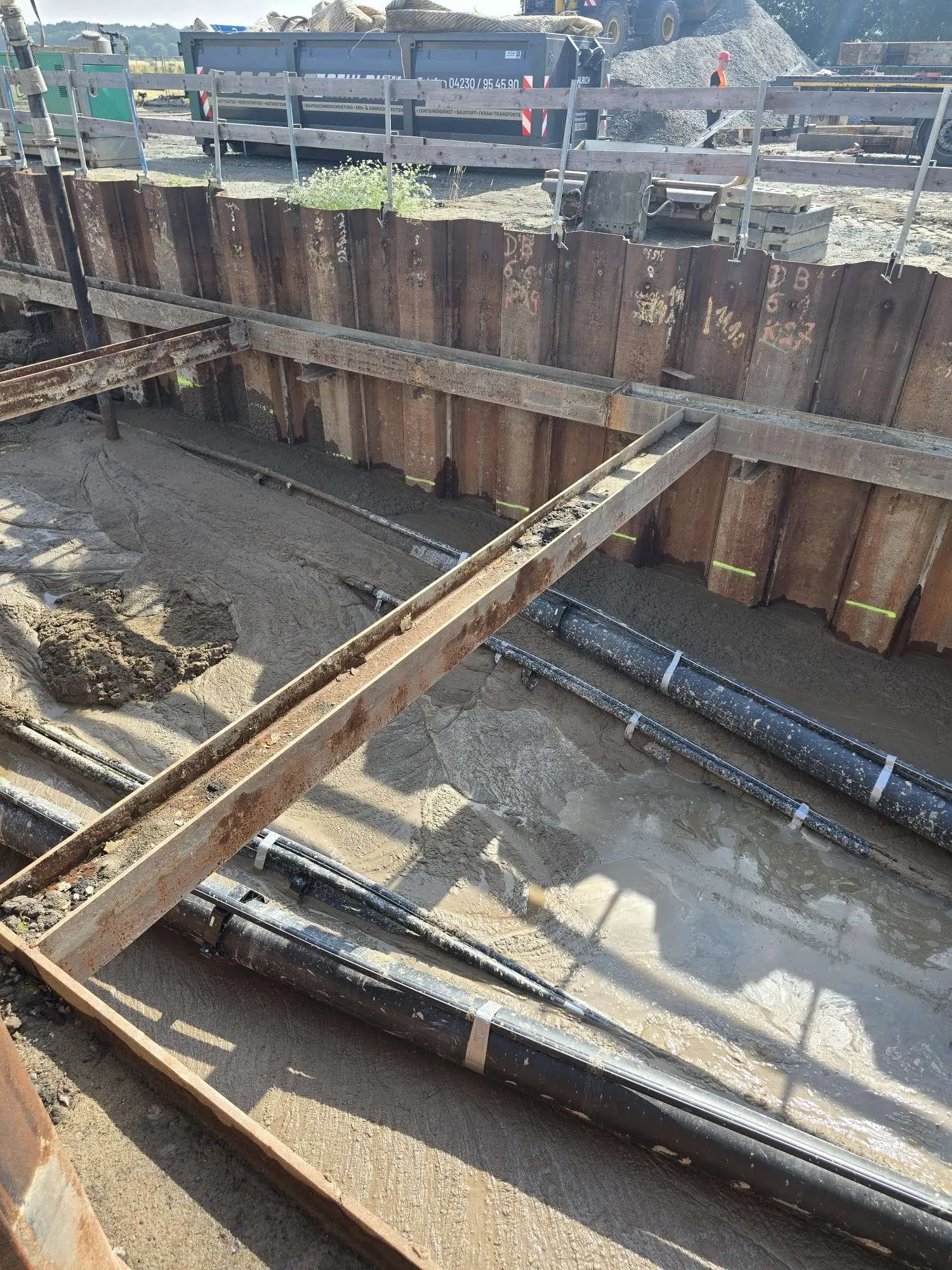

Ausführung Baugrube am Mikrotunnelmund mit ausgefädelten Kabelschutzrohren vor Anlieferung Flüssigboden -

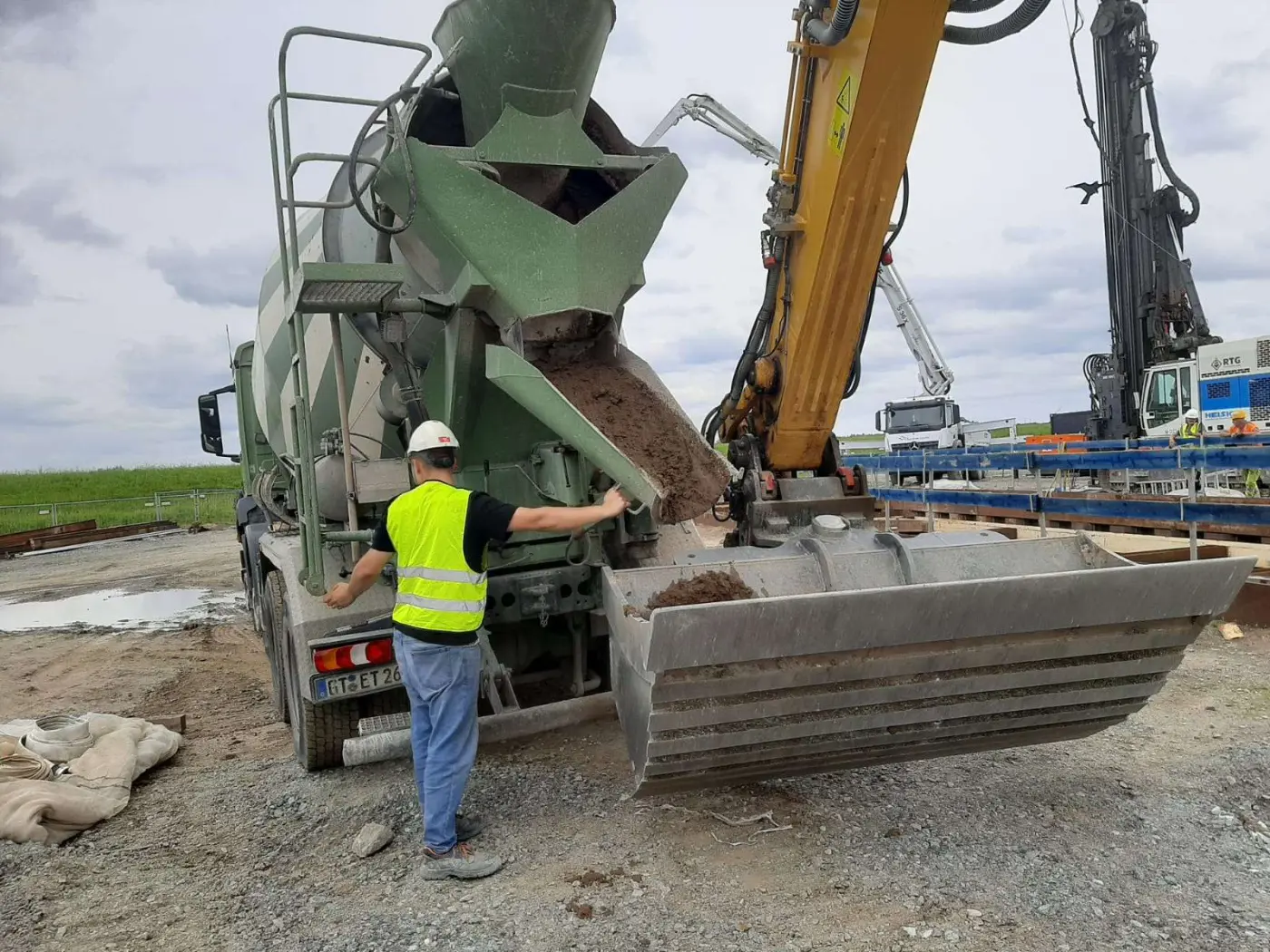

Einbau Querriegel im Ausgangsbereich mit schwenkbaren Löffel -

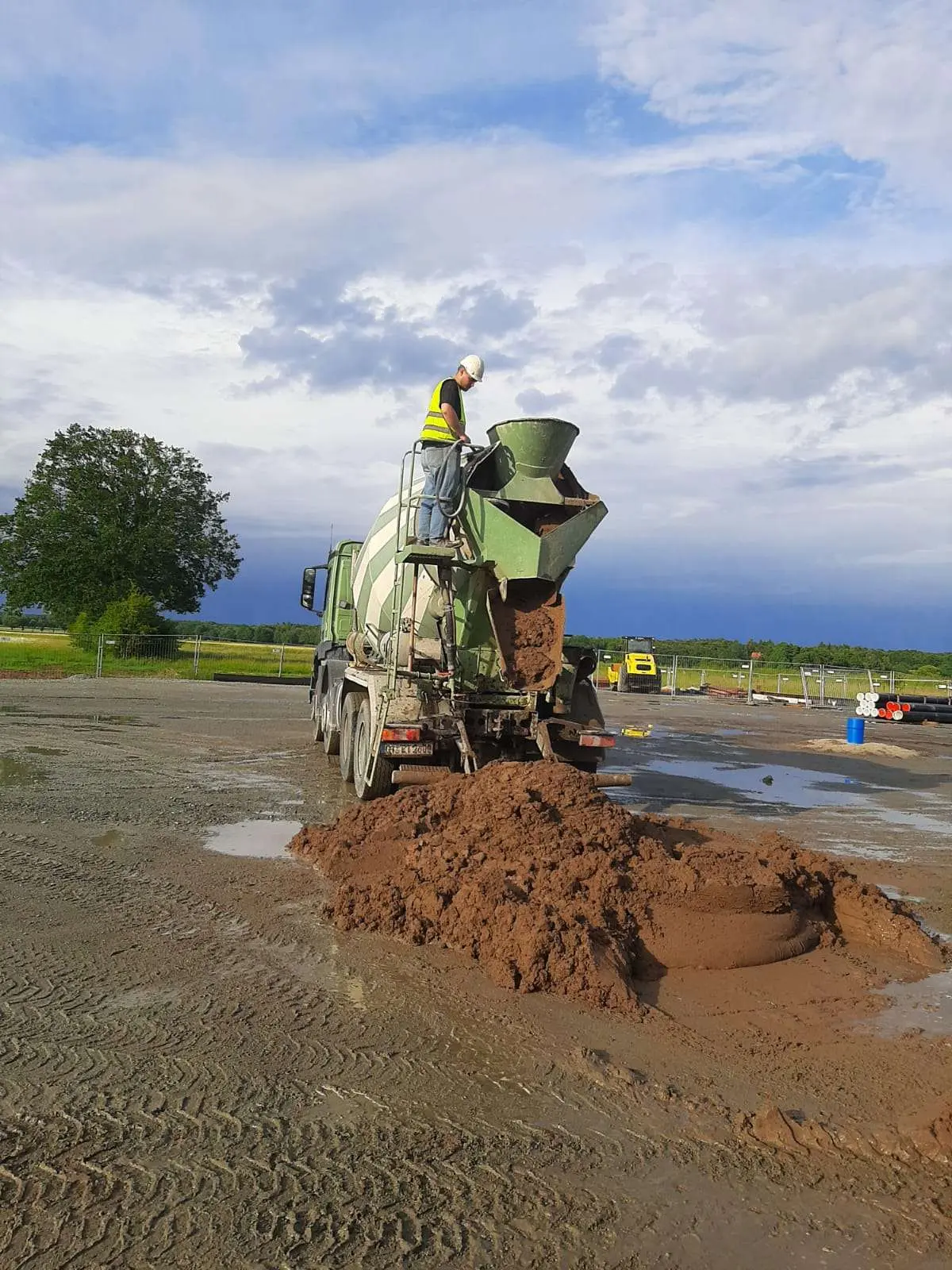

KP Material Test und Bereitstellugn vor dem Einbau und vor Aufnahme Bagger -
Herstellung Querriegel aus Flüssigboden zur Leitungssicherung aus kp Material -

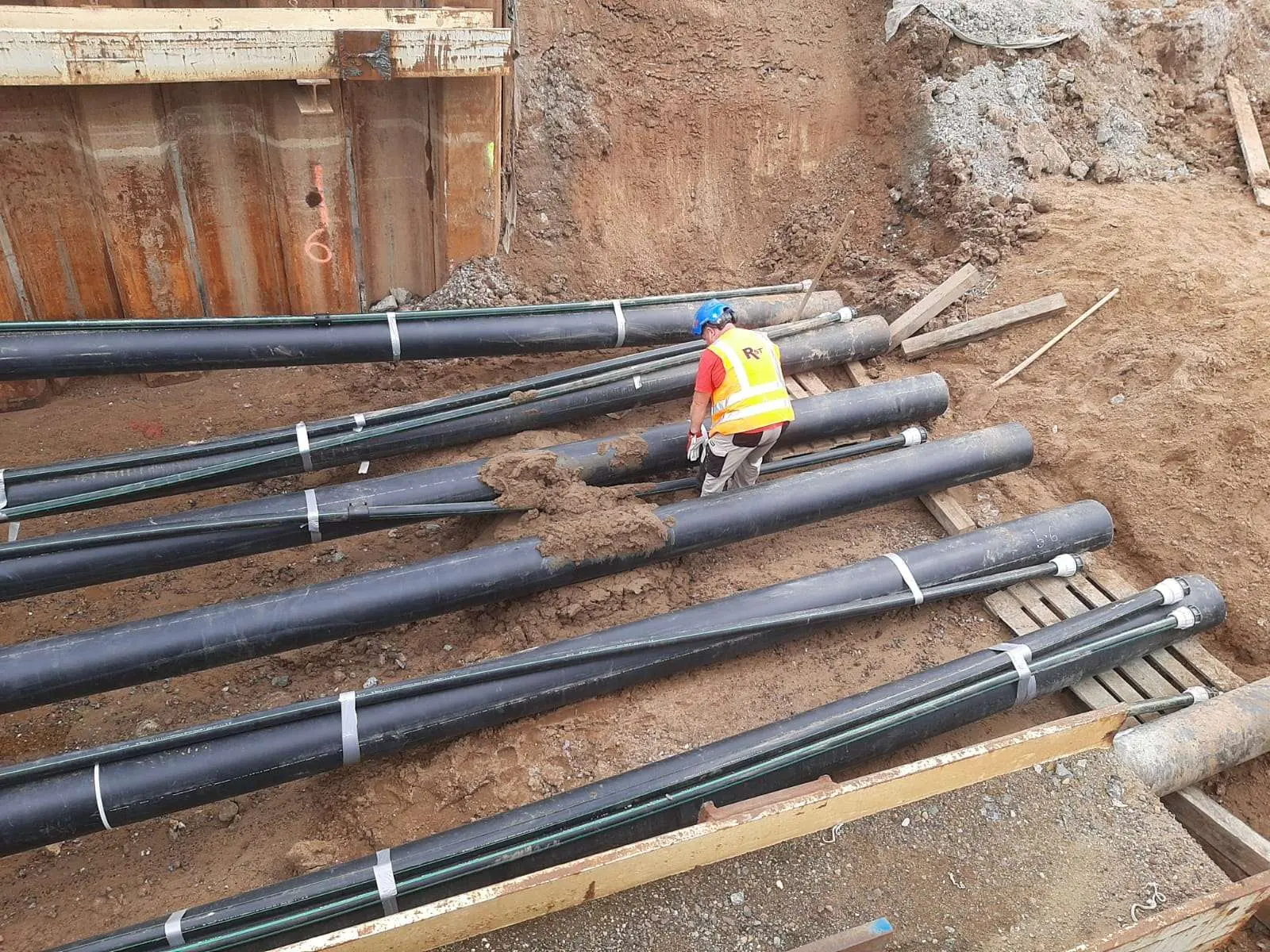

Eindrücken der Leitungen in KP Material zur vollständigen und hohlraumfreien Umhüllung -

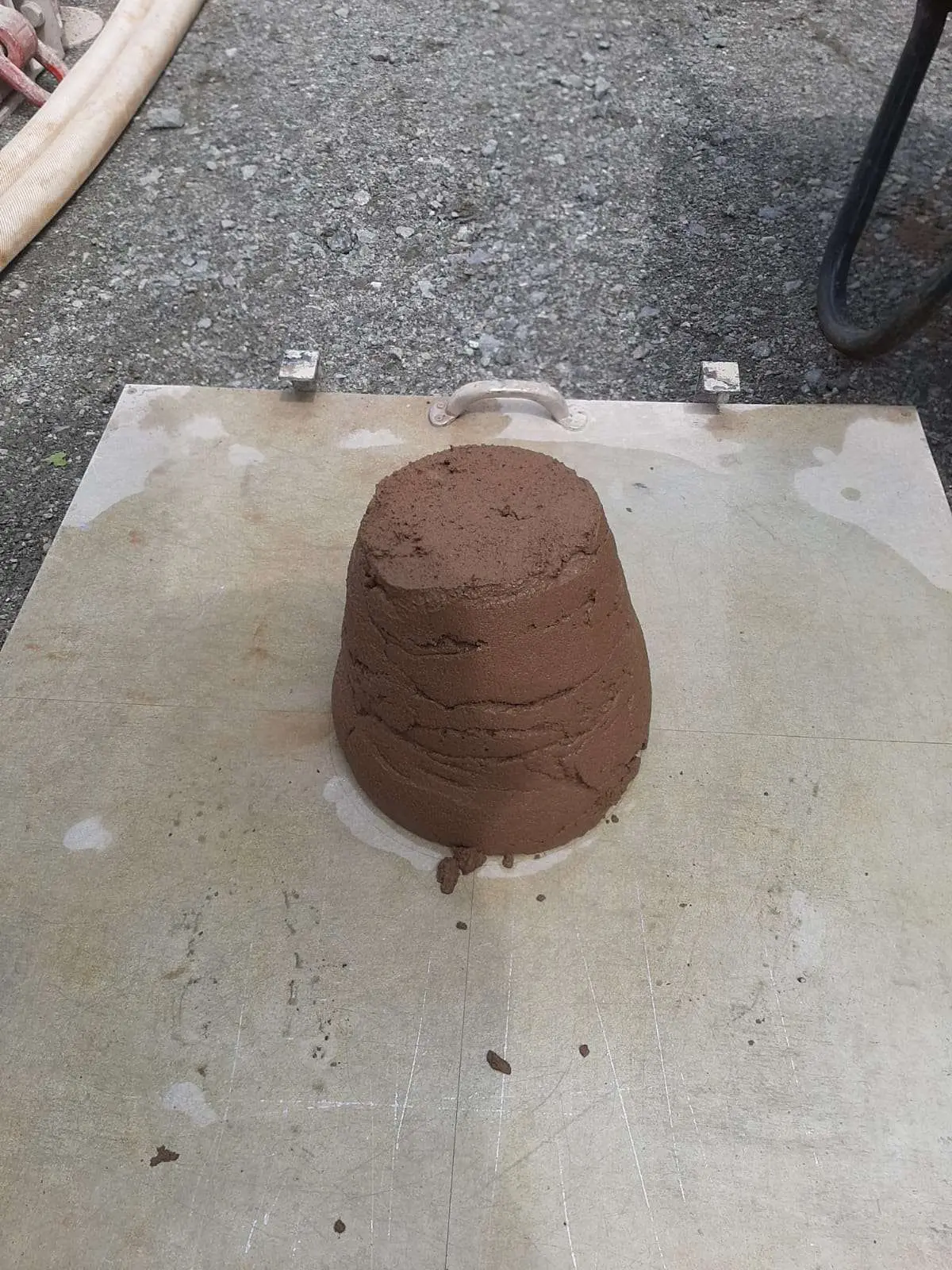

Qualitätssicherung Ausbreitversuch nach Abheben - Ziehmaß -
Qualitätssicherung Bestimmung des geschlagenen Ausbreitmaßes am Einbauort nach DIN EN 12350-5 -

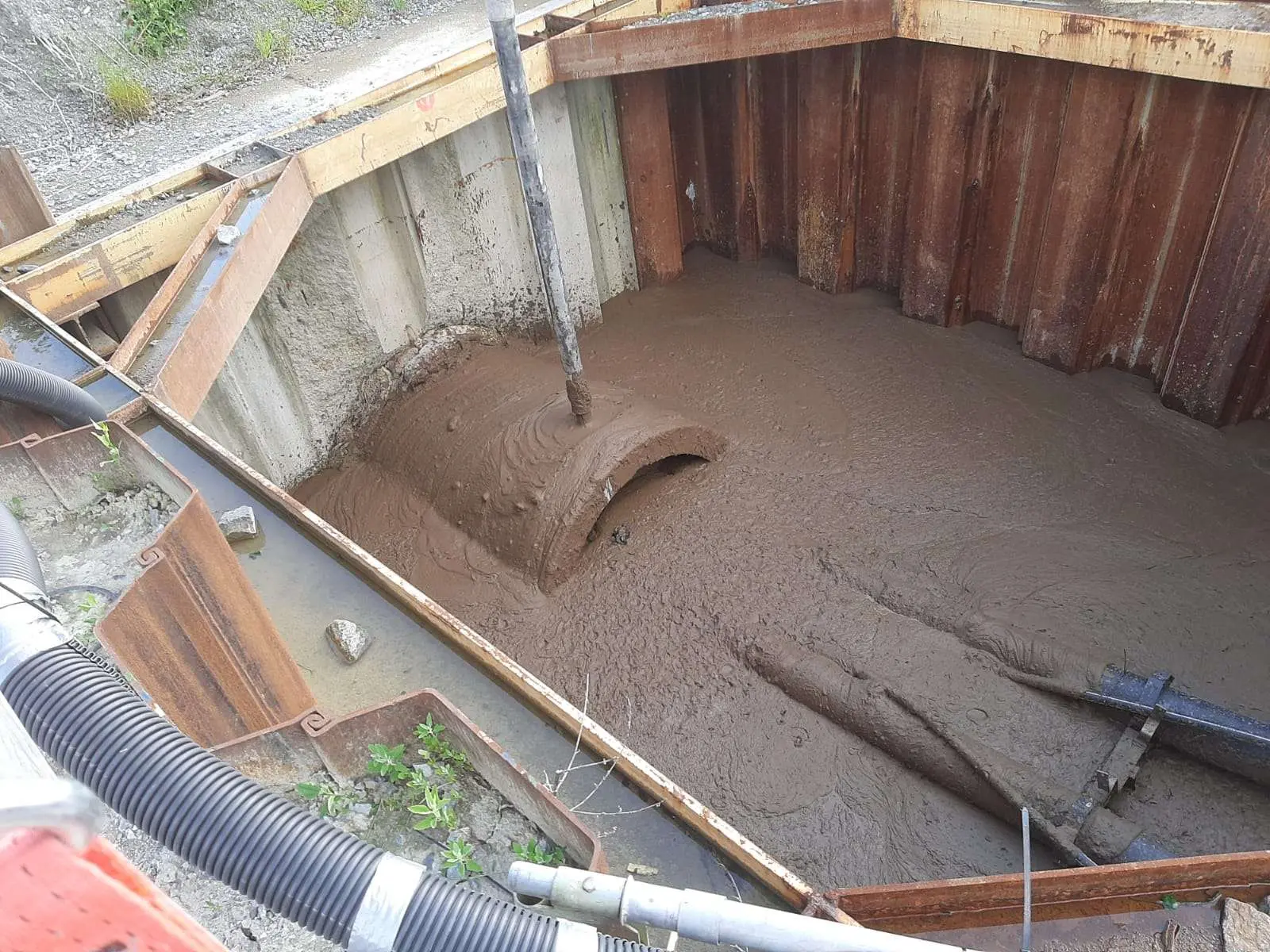

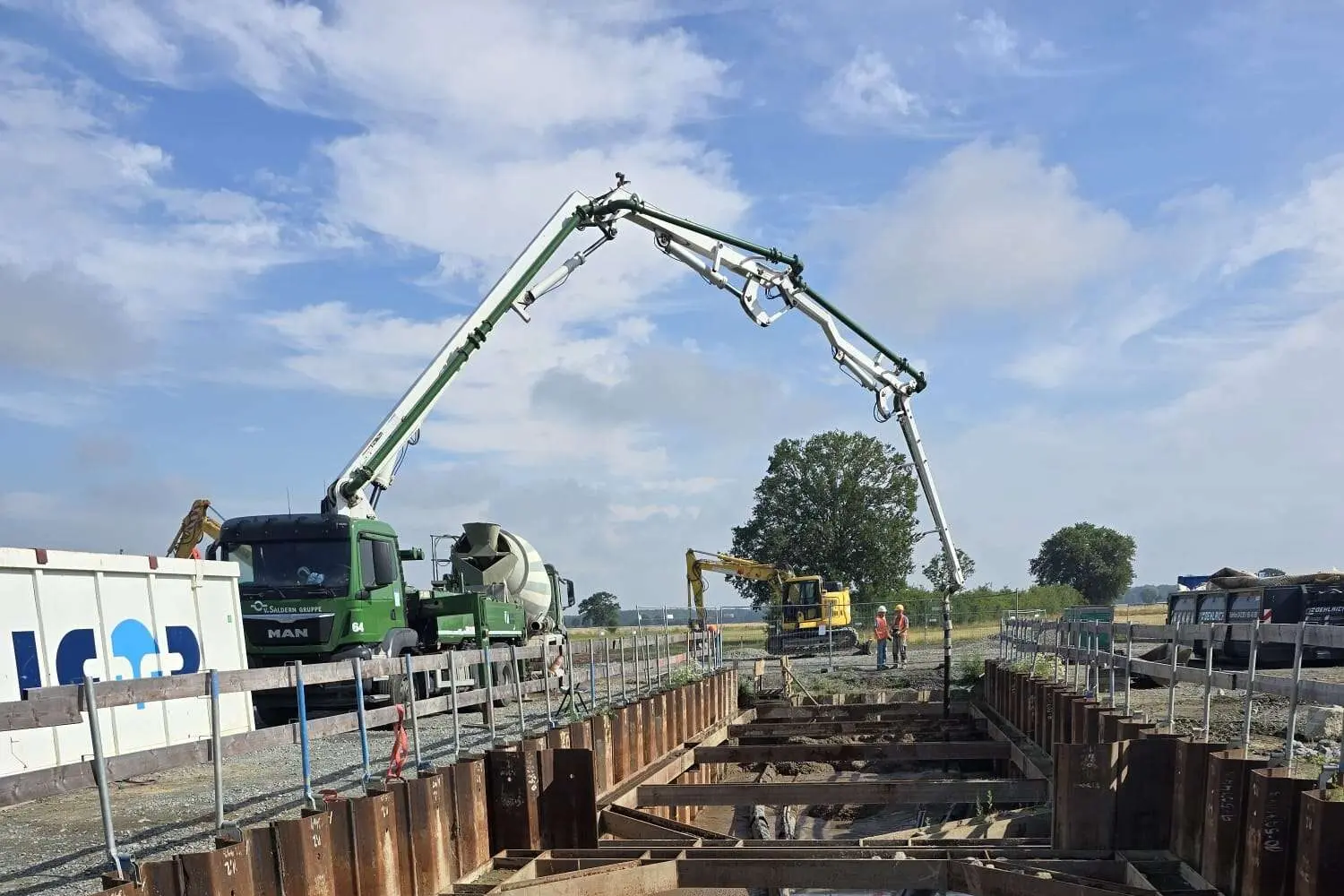

Ausführung Einbau des Flüssigbodens über Betonpumpe und Verdrängung Tagwasser -
Ausführung Verfüllung der Kabelschutzrohre mit Flüssigboden energieschonende Verfüllung - Verfüllung auf Microtunnelscheitel -
Ergebnis Kabelschutzrohre hohlraumfrei und ringspaltfrei in thermisch stabilisierenden Flüssigboden eingebettet -

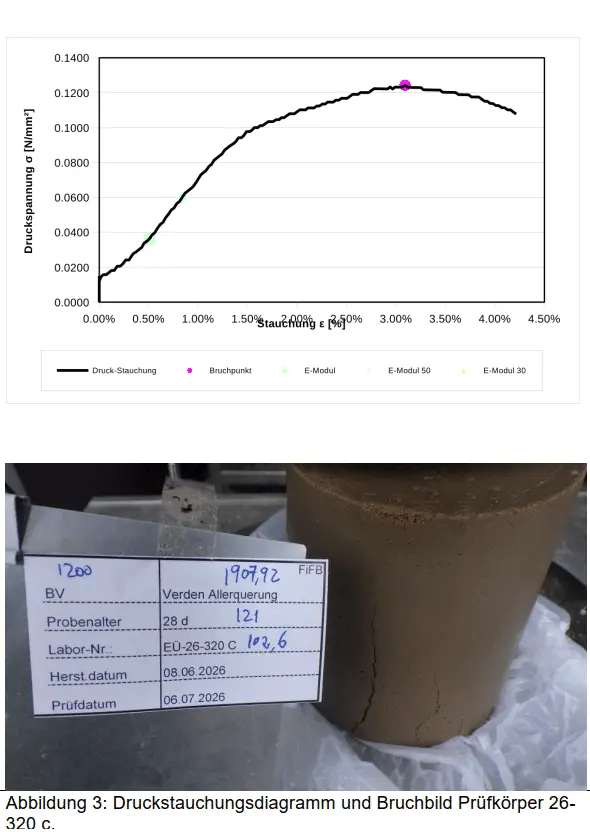

Qualitätssicherung Druckstauchungsdiagramm und Bruchbild Prüfkörper Nachweis der leichten Wiederaushubfähigkeit -
Qualitätssicherung Kontinuierliche Labormessung der Wärmeleitfähigkeit über die Eigenfeuchte nach Messspezifikation der vier Übertragungsnetzbetreiber
