Riedstadt-Leeheim – Wasserdichte Schachtbaugruben
- Bereich
- Baugruben
Projekt
Drei wasserdichte Schachtbaugruben wurden mit RSS-Geopontons hergestellt – ohne Grundwasserabsenkung und mit erschütterungsarmem Einbau neben sensibler, teils denkmalgeschützter Bebauung.
Trockene Schachtbaugruben im Grundwasser ohne Wasserhaltung
Im Zuge der Sanierung der Straßen- und Entwässerungsanlagen in Riedstadt-Leeheim mussten in der Feldstraße drei Schachtbaugruben hergestellt werden. Der hohe Grundwasserstand, setzungsempfindliche Bodenschichten und die unmittelbar angrenzende, teilweise denkmalgeschützte Bebauung stellten besondere Anforderungen an die Baugrubensicherung. Konventionelle Verfahren hätten einen wasserdichten Verbau sowie eine aufwendige Grundwasserhaltung erfordert.
Stattdessen wurden die Baugruben als RSS-Geopontons ausgeführt. Dabei wird zunächst ein wasserdichter Flüssigbodenblock hergestellt, in dem nach der Rückverfestigung die eigentliche Baugrube ausgehoben wird. So entstehen trockene Baugruben mit standfesten, senkrechten Wänden – ohne zusätzliche Wasserhaltung und ohne dauerhaften Verbau.
Projektverlauf
01 / 05
Herausforderungen
- Hoher Grundwasserstand im Bereich der Baugrubensohle
- Setzungs- und erschütterungsempfindlicher Baugrund
- Unmittelbar angrenzende, teilweise denkmalgeschützte Bebauung
- Beengter Straßenraum ohne Platz für Böschungen oder aufwendige Verbausysteme
02 / 05
Die Lösung
- Herstellung wasserdichter Flüssigbodenblöcke als RSS-Geopontons
- Abschnittsweiser Einbau im Absenk- und Kontraktorverfahren
- Zweitaushub nach Rückverfestigung für trockene Baugruben mit standfesten Wänden
- Verbindung von Baugrubensicherung, Abdichtung und Schachtbettung in einem Bauwerk
03 / 05
Fachplanerische Lösung
- Dreidimensionale FEM-Berechnungen mit PLAXIS 3D
- Statische Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Berücksichtigung sämtlicher Bauzustände und angrenzender Verkehrslasten
- Planung der Bauabschnitte, Verbautechnik und Freigabeprozesse
04 / 05
FiFB-Lösungen
- Entwicklung einer projektspezifischen Flüssigbodenrezeptur aus örtlichem Aushub
- Einstellung von Wasserdurchlässigkeit, Steifigkeit und Scherfestigkeit
- Laborprüfungen und Penetrationsmessungen zur Kontrolle der Rückverfestigung
- Eigen- und Fremdüberwachung mit Freigabe der Baugruben zum Zweitaushub
05 / 05
Flüssigboden-Anwendung
- Wasserdichte Schacht- und Bauwerksbaugruben im Grundwasser
- Baugrubensicherung neben sensibler oder denkmalgeschützter Bebauung
- Baugruben in beengten innerstädtischen Bereichen
- Herstellung fugenfreier Übergänge zwischen Rohrgraben und Schachtbauwerk
Bilder
Eindrücke aus dem Projekt
-

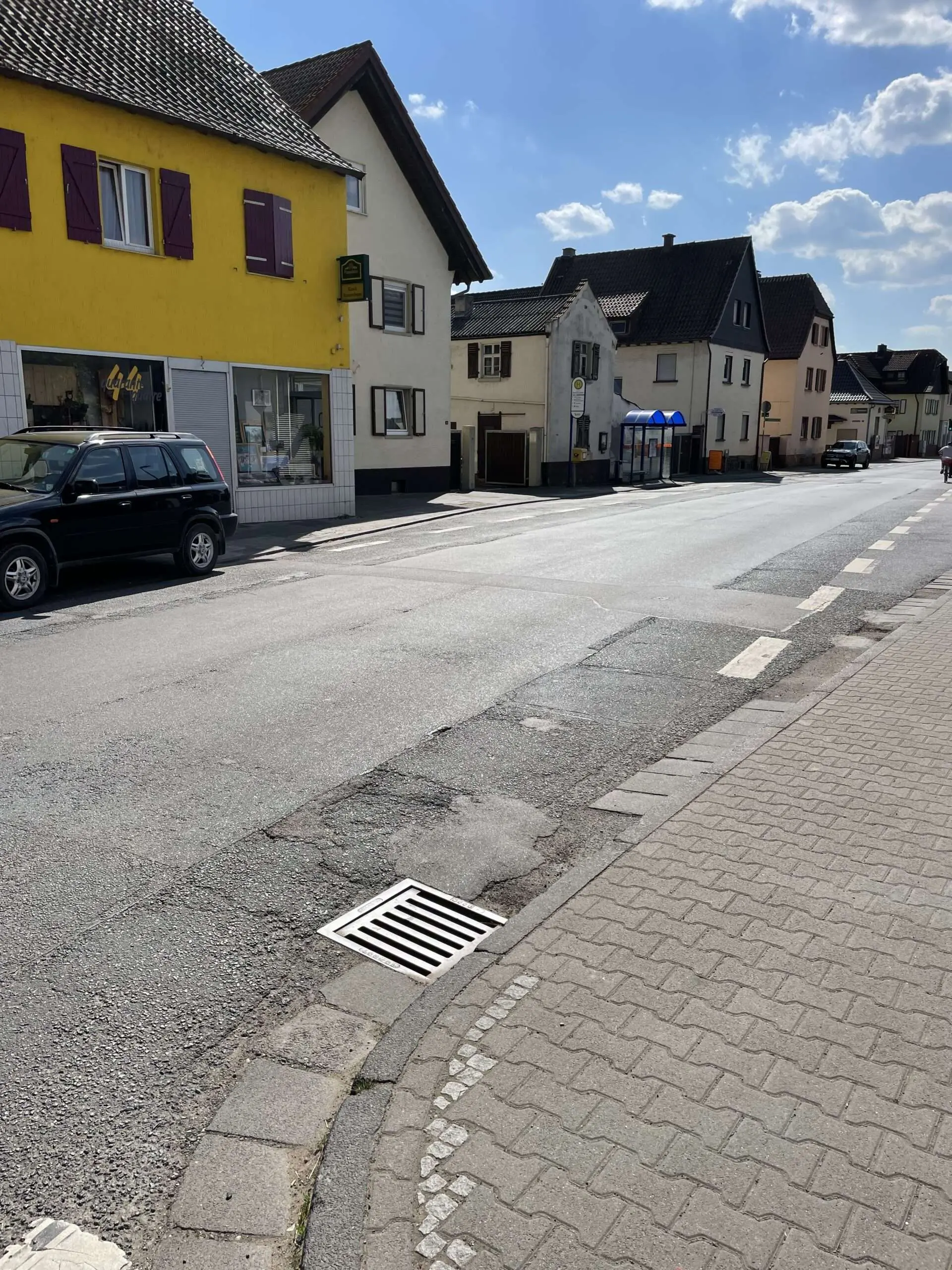

Ausgangssituation Ortsdurchfahrt Leeheim vor der Erneuerung der Schachtbauwerke -

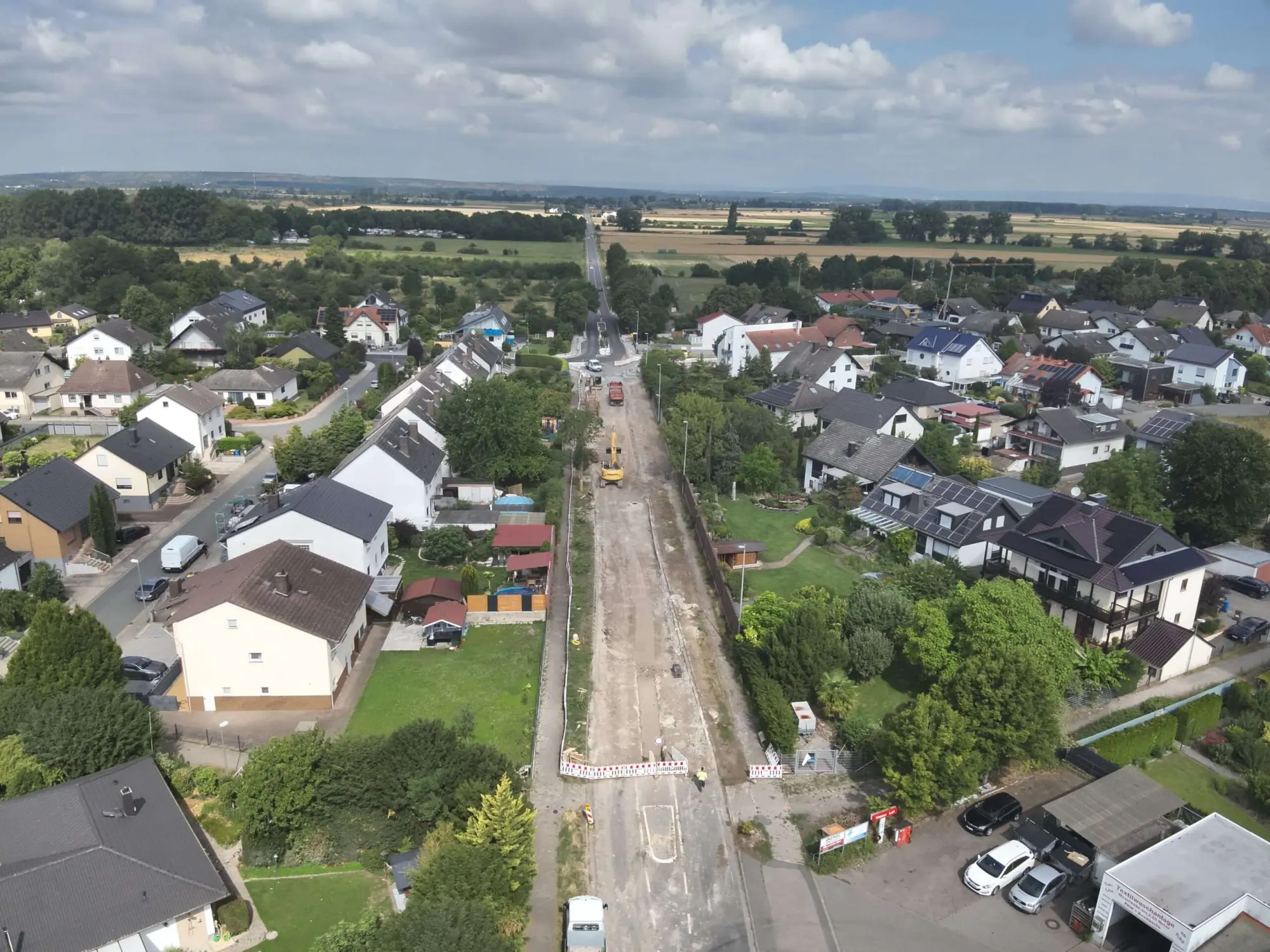

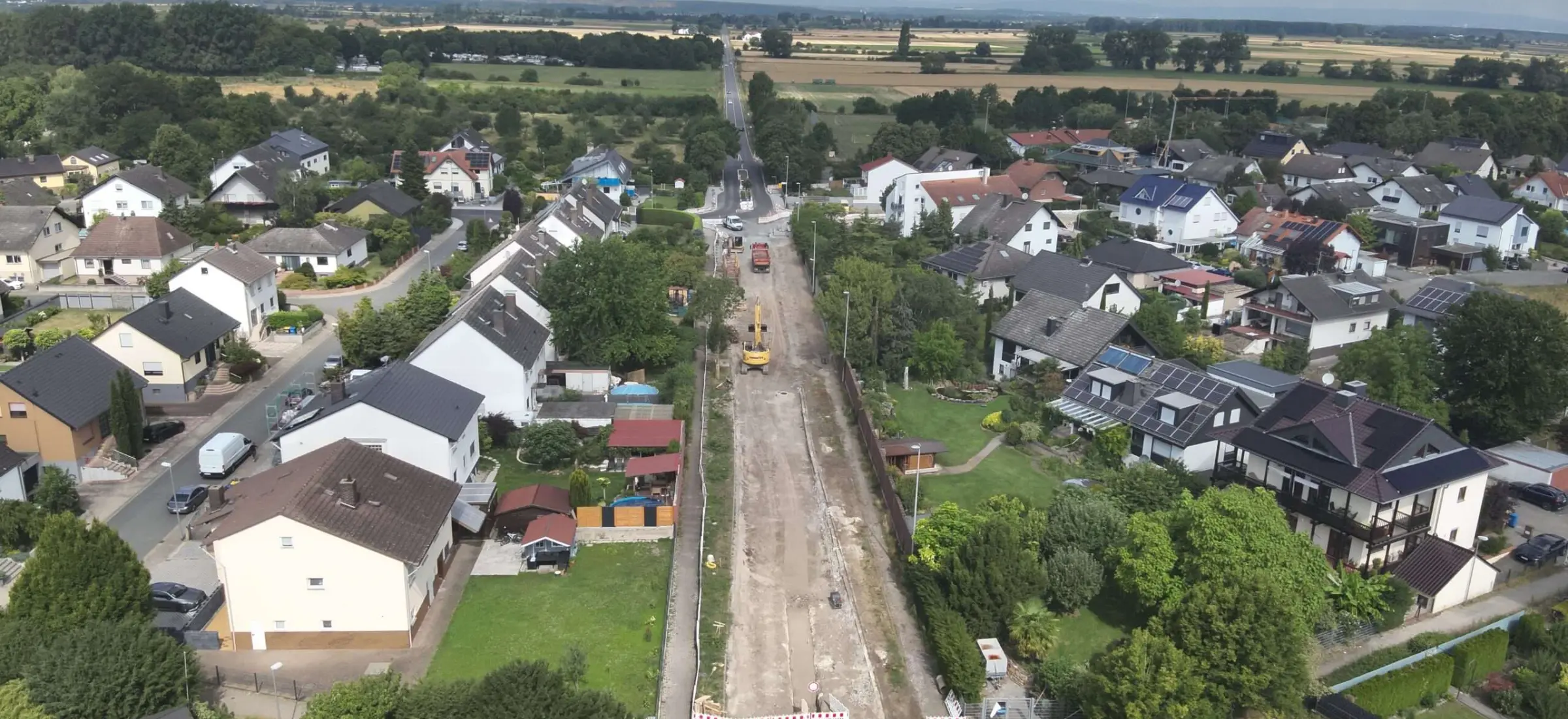

Luftbild der Ortsdurchfahrt Leeheim mit der geöffneten Kanaltrasse -
Luftbild des Mischplatzes für die Flüssigbodenherstellung aus dem Aushub -

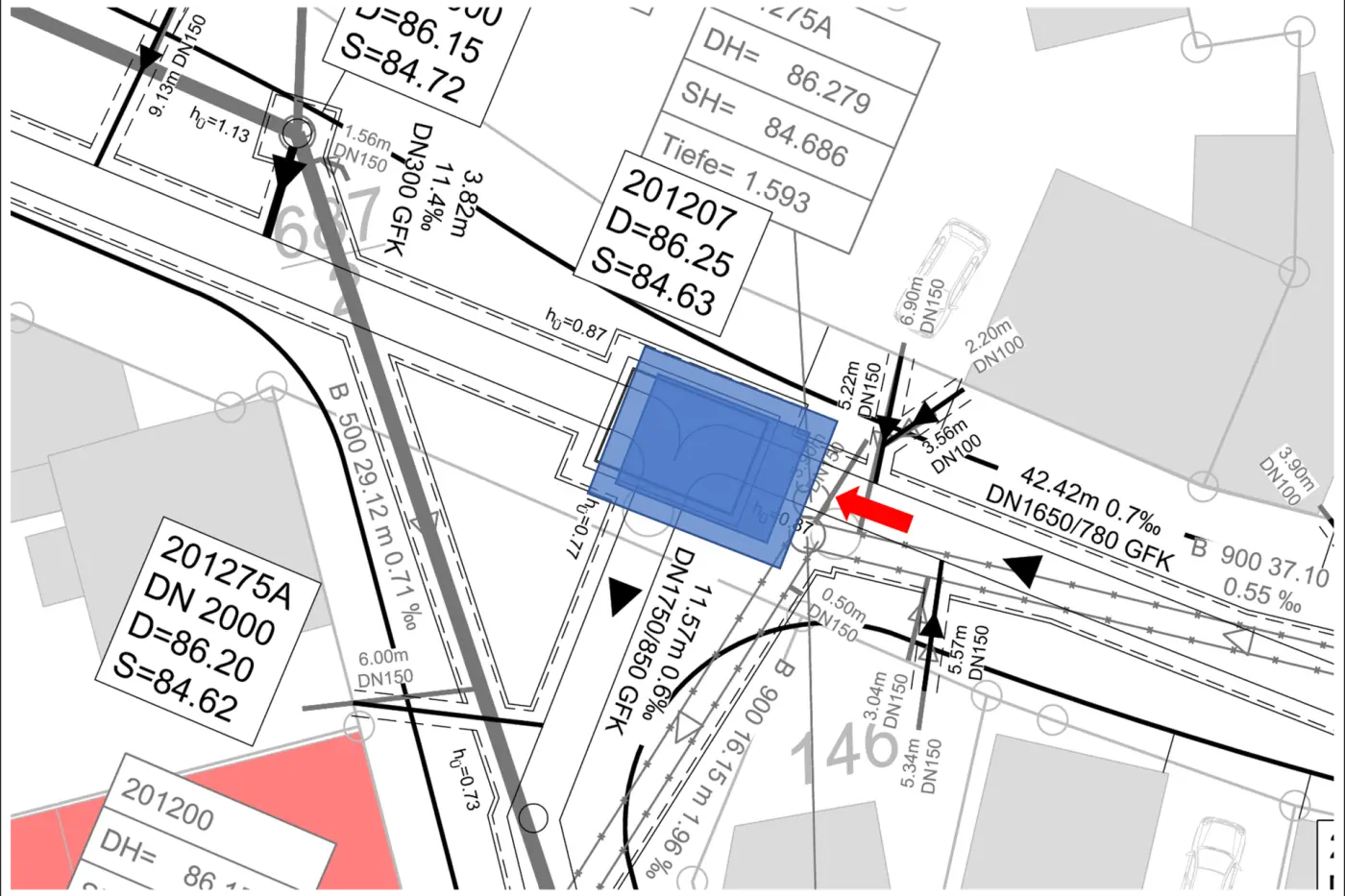

Lageplan des Schachtbauwerks DN 2000 mit der Lage der Baugrube aus Flüssigboden -

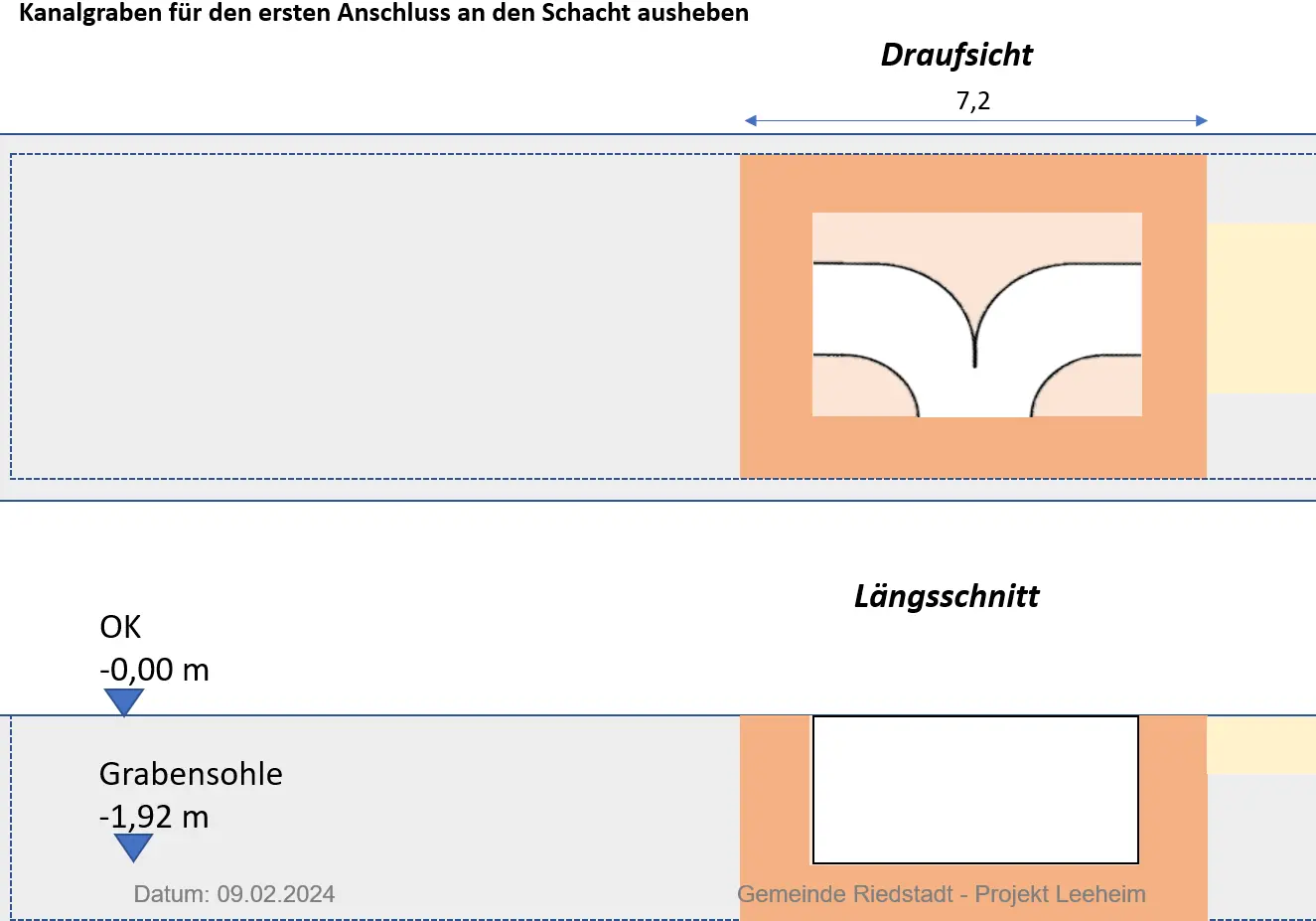

Aufbau der Schachtbaugrube Draufsicht und Längsschnitt mit Grabensohle bei 1,92 m unter GOK -
FEM Baugrundmodell des RSS Geopontons Nord mit Baustellenverkehrslast -

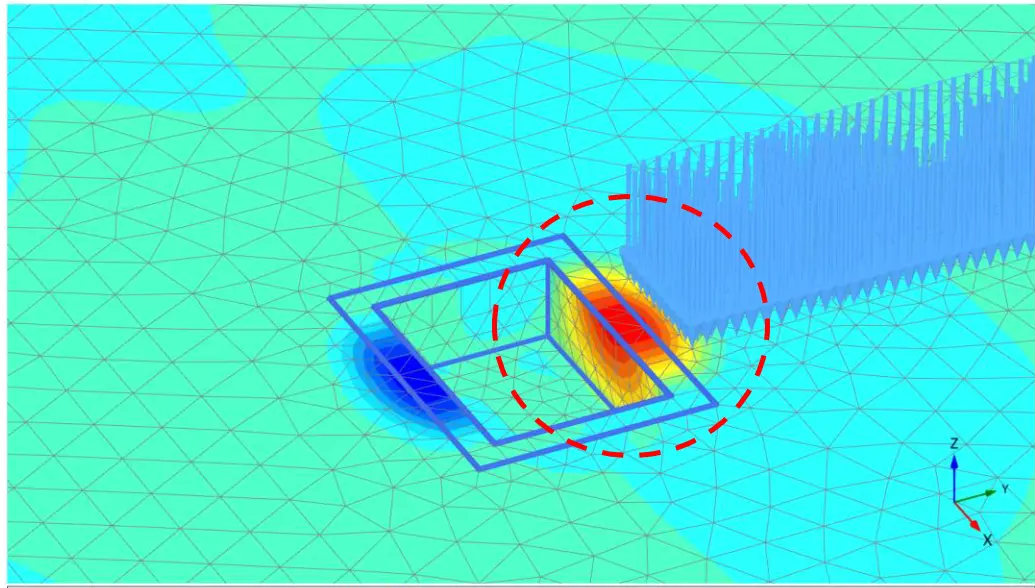

FEM Standsicherheitsberechnung des RSS Geopontons bei maximaler horizontaler Verformung -

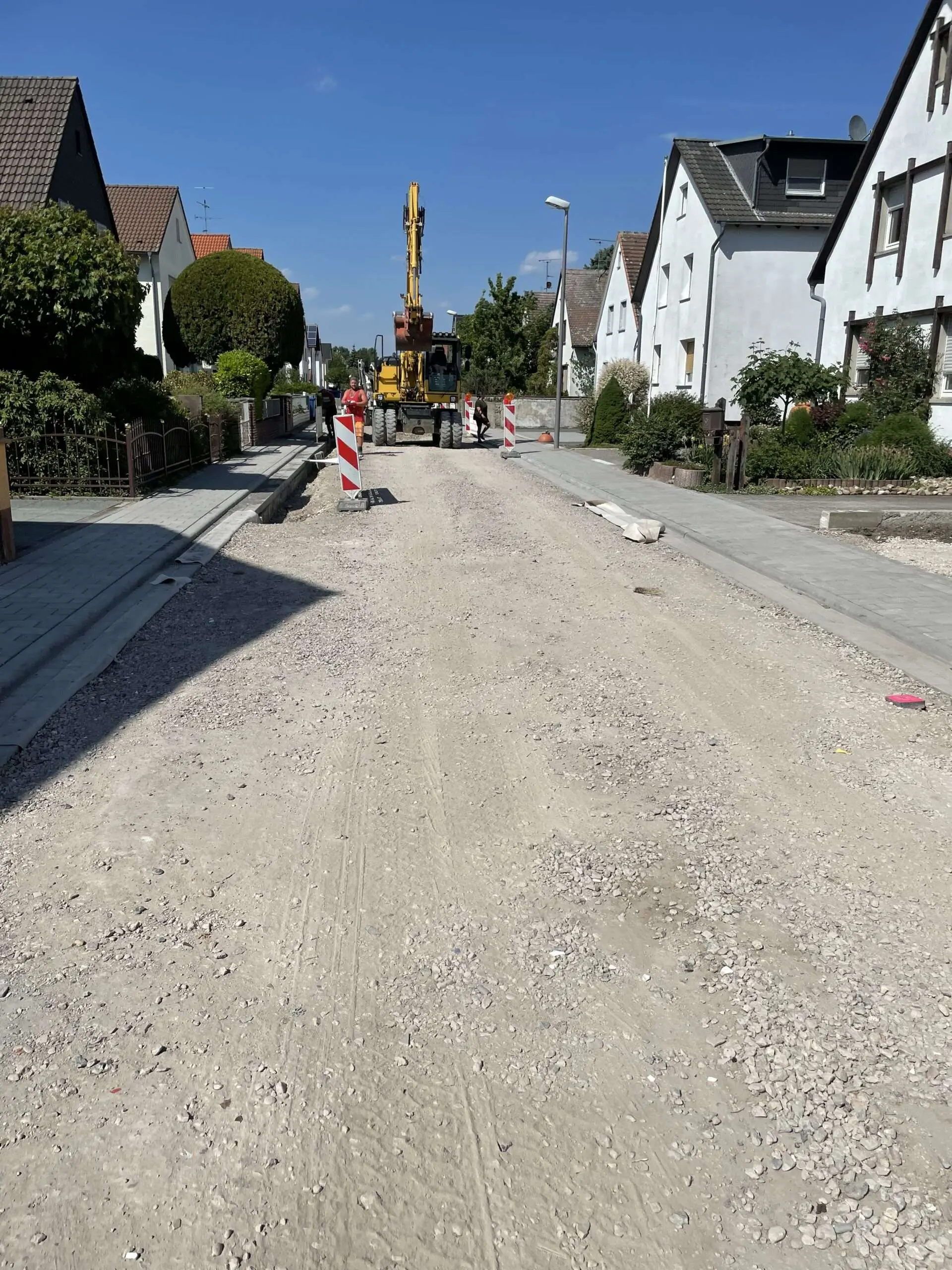

Straßenzug während der Herstellung der Kanaltrasse und der Schachtbaugruben -
Zweitaushub im rückverfestigten Flüssigboden mit standfesten senkrechten Wänden ohne zusätzlichen Verbau -

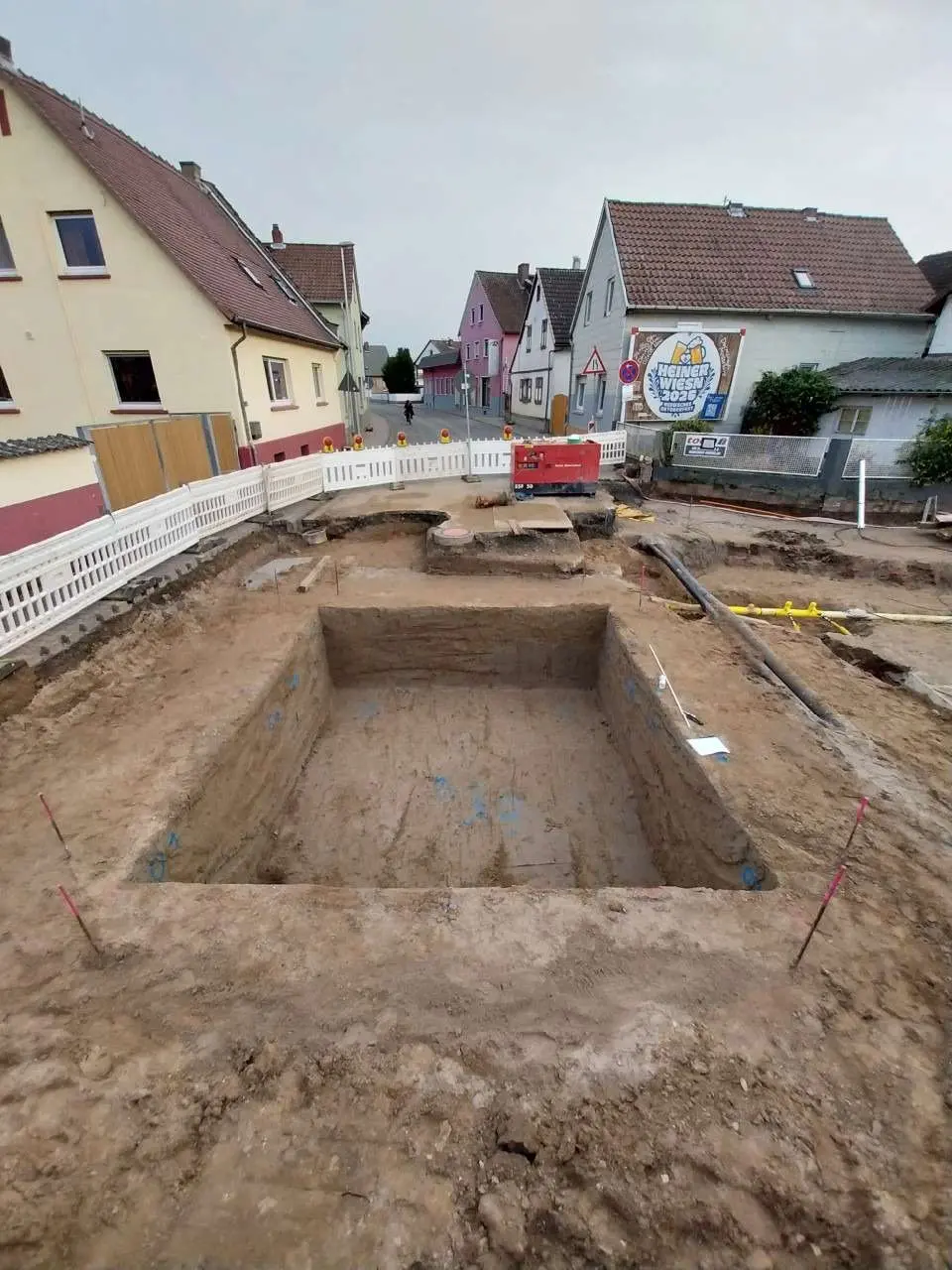

Trockene Baugrube im RSS Geoponton in der Ortsdurchfahrt neben der Bestandsbebauung -
Trockene Baugrube im rückverfestigten Flüssigboden mit Bagger beim Zweitaushub -

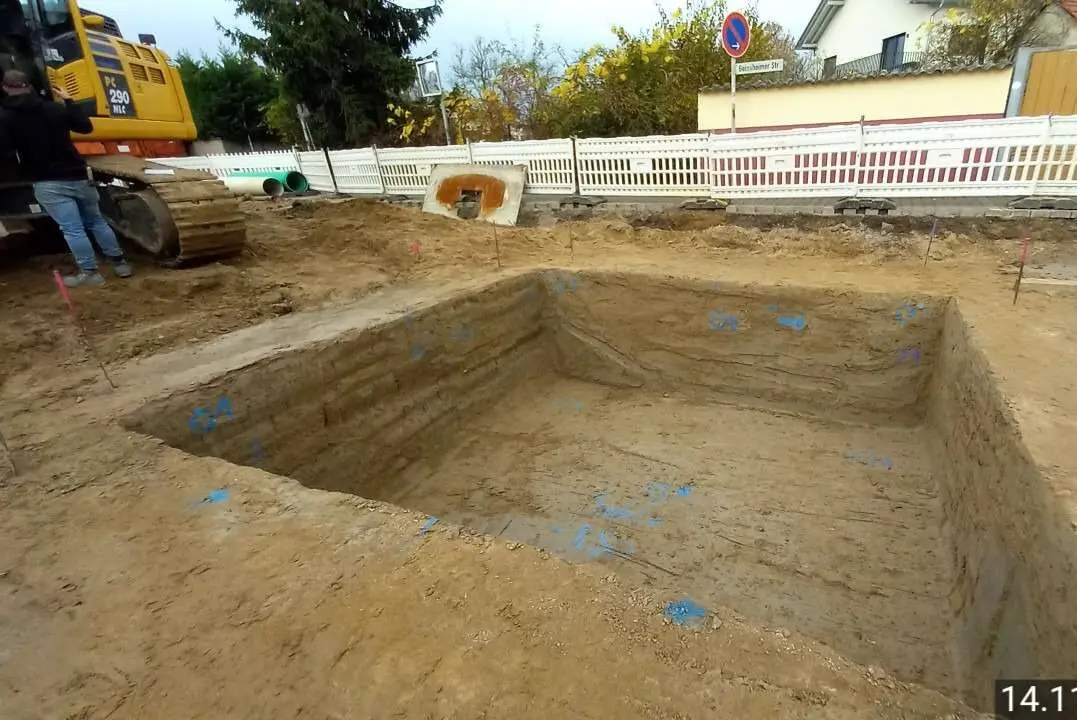

Trockene Baugrube im RSS Geoponton nach Abschluss des Zweitaushubs -
Baugrubenwand aus rückverfestigtem Flüssigboden mit markierten Prüfstellen zur Freigabe -

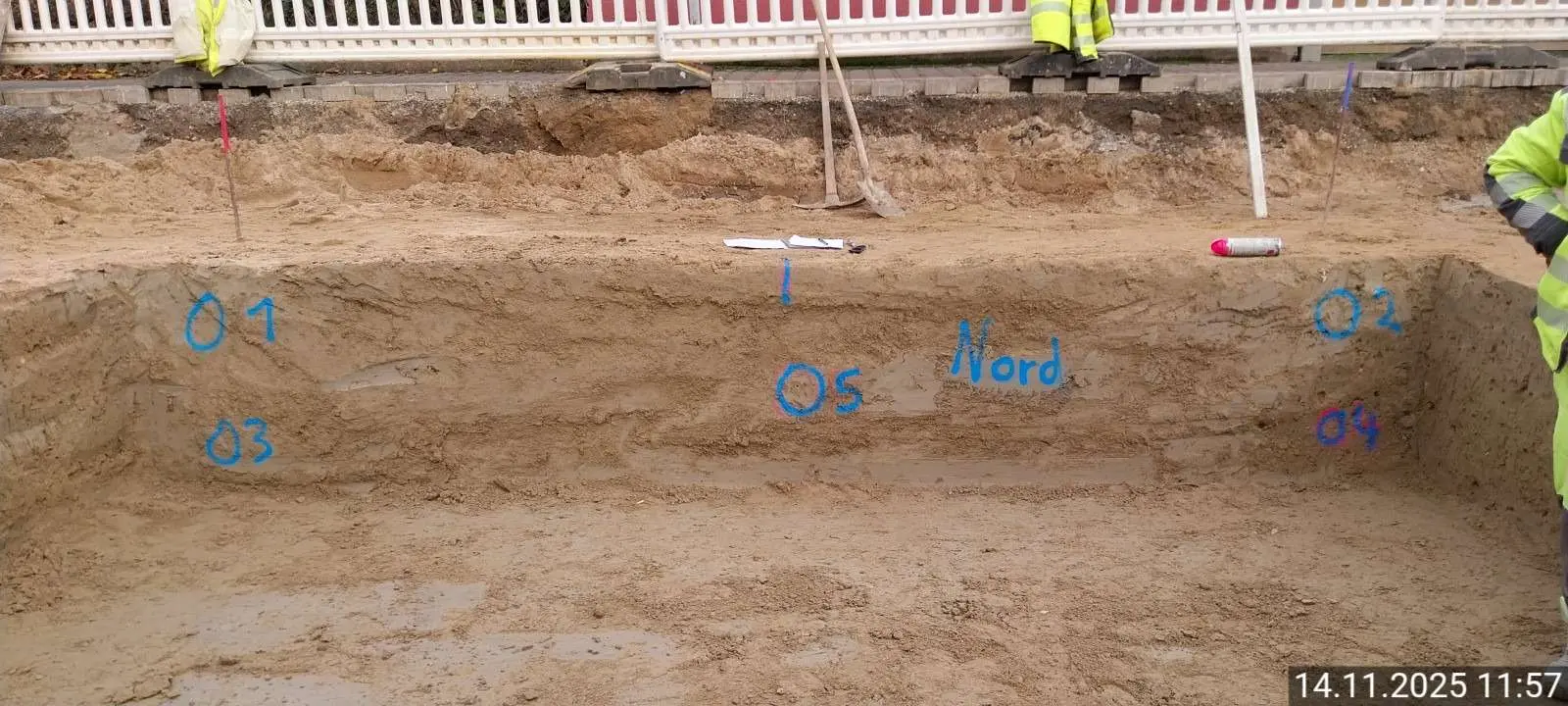

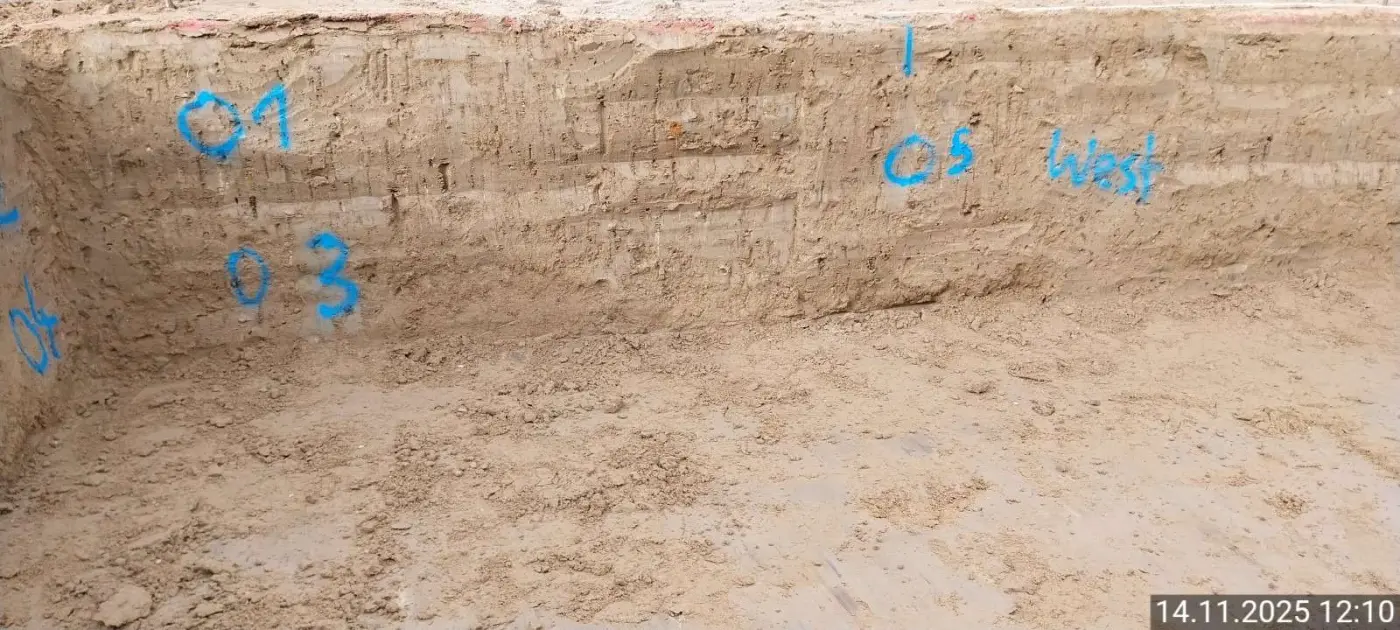

Baugrubenwand mit markierten Prüfstellen der Freigabe zum Zweitaushub Nord und West -

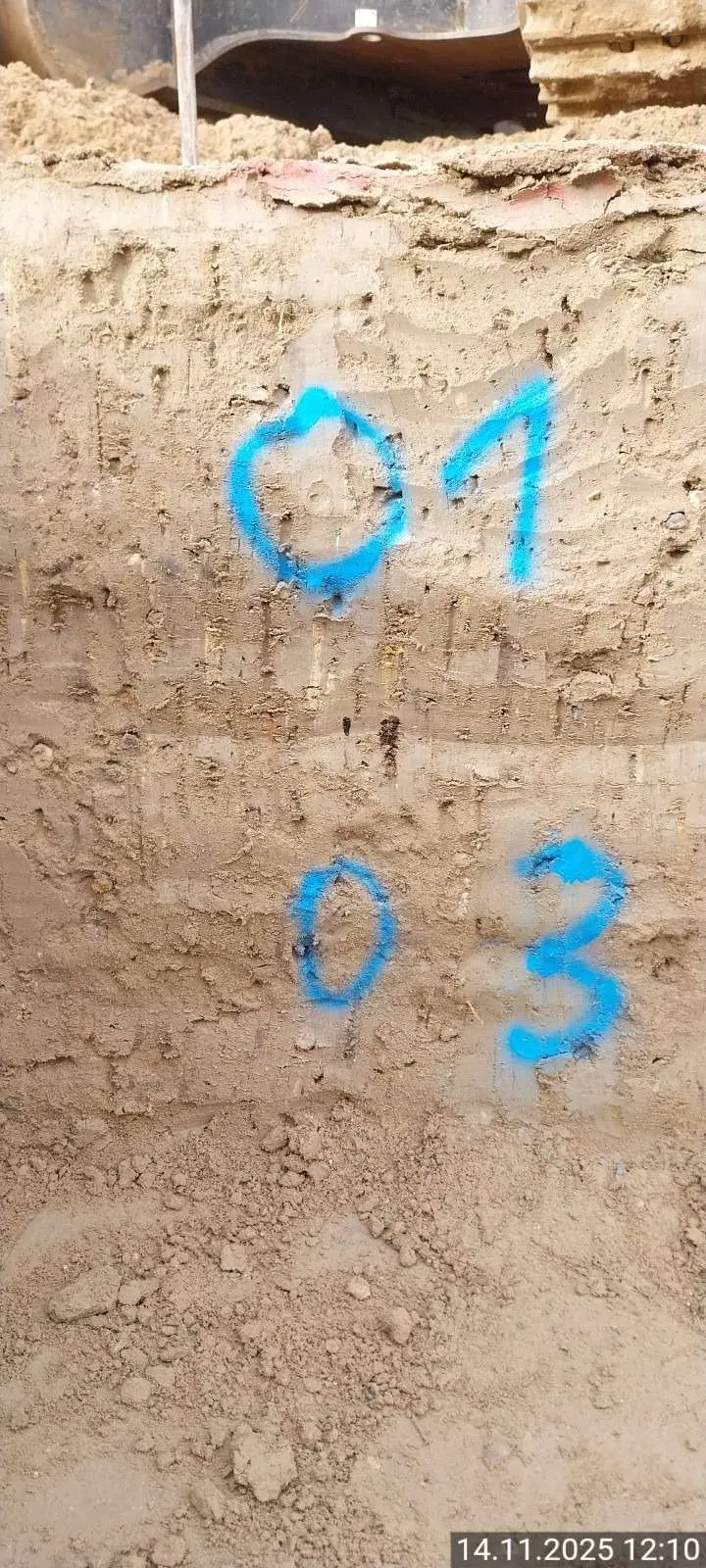

Nahaufnahme der rückverfestigten Flüssigbodenwand mit markierter Prüfstelle
