Wasserdichte Baugruben mit RSS-Geopontons – trockene Arbeitsräume im Grundwasser, integrierte Rohrbettung und Wiederverwendung belasteter Böden.
Offenburg CANVAS+ – Kanal- und Leitungsbau im Grundwasser ohne Wasserhaltung
Im Stadtentwicklungsgebiet CANVAS+ in Offenburg wurde die neue Ver- und Entsorgungsinfrastruktur unter anspruchsvollen hydrogeologischen Bedingungen hergestellt. Die Kanal- und Leitungstrassen binden teilweise in das Grundwasser ein und verlaufen durch einen innerstädtischen Altstandort mit schadstoffbelasteten Böden. Mit dem Einsatz von RSS-Geopontons konnte ein wasserdichtes Flüssigbodenbauwerk geschaffen werden, das Verbau, Abdichtung, Rohrbettung und Baugrubensicherung in einem System vereint. Gleichzeitig wurde der belastete Aushub immobilisiert und vor Ort wiederverwendet, wodurch Wasserhaltung, Bodenaustausch und Deponierung weitgehend entfallen konnten.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Kanal- und Leitungsbau im Grundwasser
- Hohe Grundwasserstände entlang der Trassen
- Schadstoffbelastete Böden auf einem innerstädtischen Altstandort
- Beengte Verhältnisse mit Bestandsbebauung und Leitungsquerungen
- Vermeidung von Setzungen durch Grundwasserabsenkung
- Sichere Einbindung bestehender Infrastruktur
02 / 05
Die Lösung
- Einsatz wasserdichter RSS-Geopontons
- Herstellung trockener Arbeitsräume ohne flächige Wasserhaltung
- Einbau des Flüssigbodens im Kontraktorverfahren unter Wasser
- Verlegung der Leitungen innerhalb des Geopontons
- Integrierte Rohrbettung und Baugrubensicherung
- Wiederverwendung und Immobilisierung des belasteten Aushubs
03 / 05
Fachplanerische Lösung
- Auswertung von Baugrund-, Altlasten- und Wasserhaltungsgutachten
- FEM-basierte 3D-Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Entwicklung verschiedener Verlege- und Geopontontechnologien
- Ableitung statischer Zielparameter für die Rezepturentwicklung
- Erstellung technischer, logistischer und umweltrechtlicher Konzepte
- Entwicklung eines projektspezifischen Qualitätssicherungsplans
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Geoponton-Rezepturen
- Einstellung wasserdichter und standsicherer Materialeigenschaften
- Immobilisierung der vorhandenen Schadstoffbelastungen
- Sicherstellung schwindungsfreier und bodenähnlicher Eigenschaften
- Qualitätssicherung durch Prüfkörper und Freigabekonzepte
- Anpassung der Rezepturen an unterschiedliche Leitungsanforderungen
05 / 05
Flüssigboden-Anwendung
- Wasserdichte Baugruben im Grundwasser
- RSS-Geopontons für Kanal- und Leitungsbau
- Verlegung von Abwasser-, Gas- und Fernwärmeleitungen
- Wiederverwendung belasteter Aushubböden
- Innerstädtische Infrastrukturprojekte auf Altstandorten
- Rohrbettung und Verbau in einem integrierten Bauwerk
Bilder
Eindrücke aus dem Projekt
-

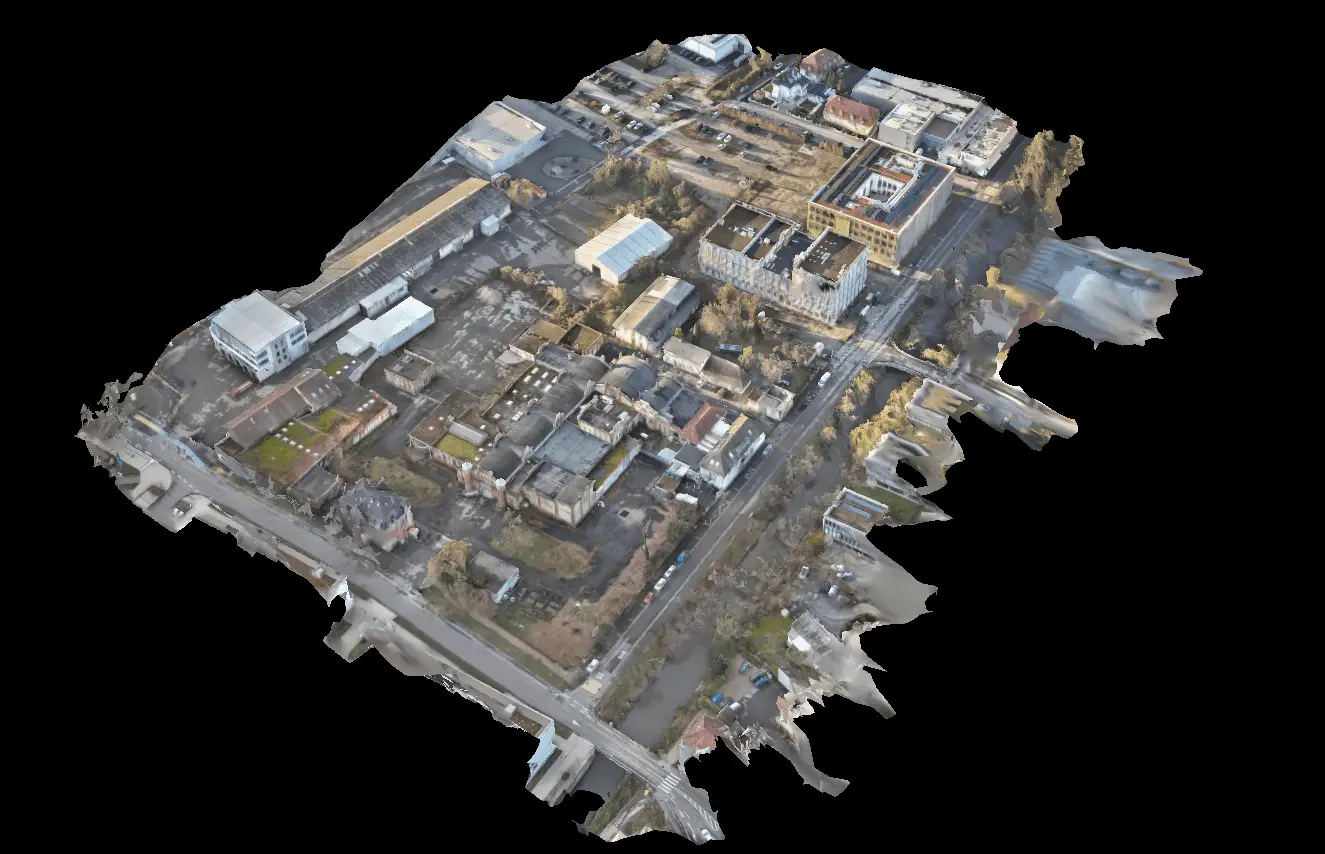

3D-Gelaendemodell Bestand Schlachthofquartier vor Erschliessung -

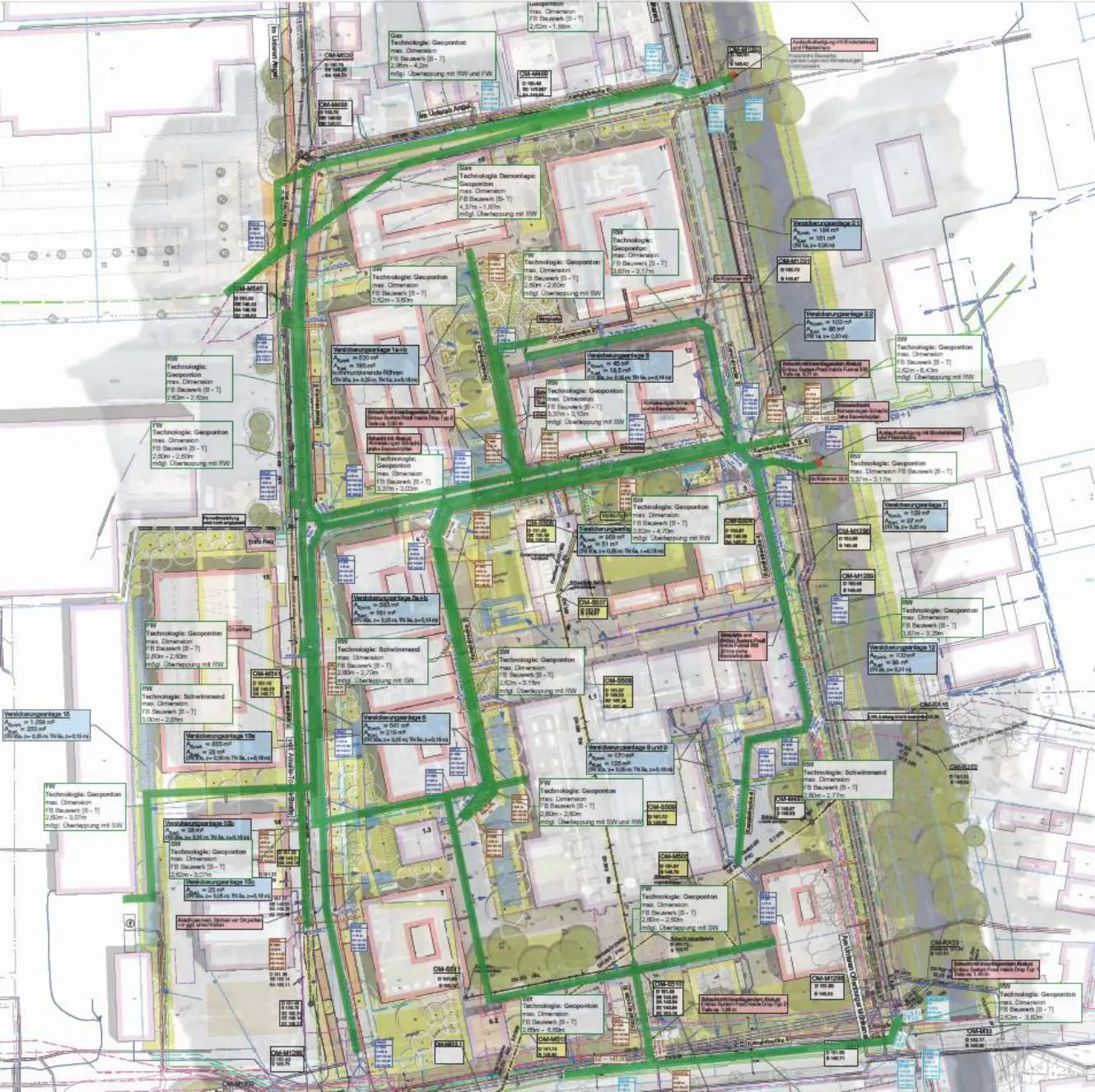

Technologie-Lageplan Kanalnetz mit RSS-Geoponton -

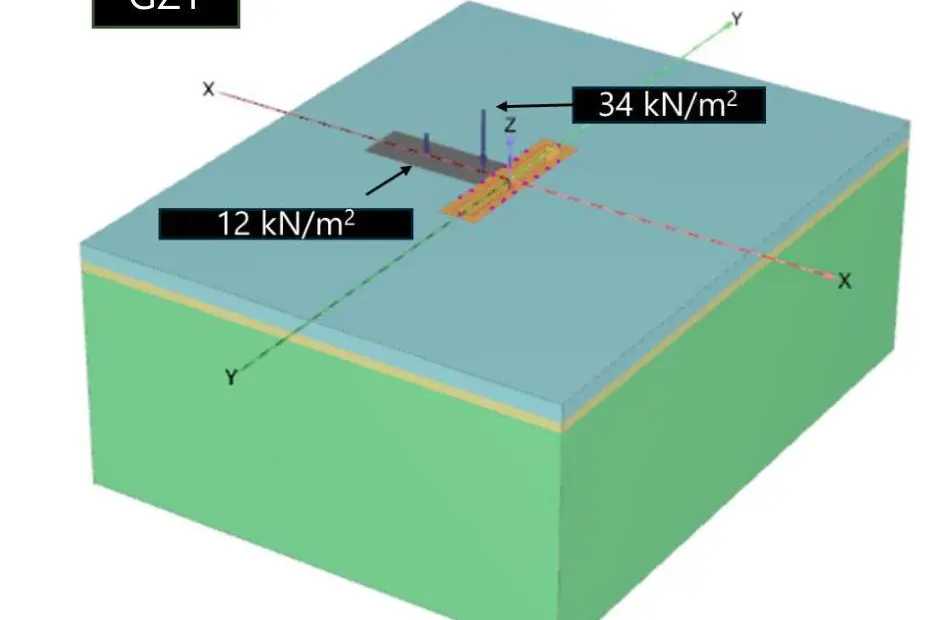

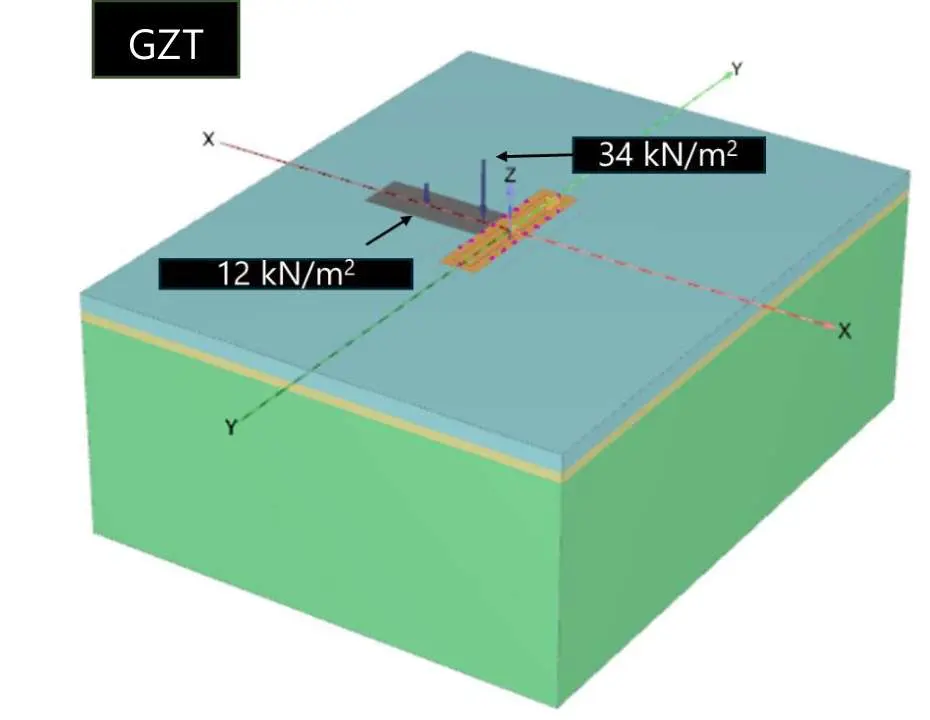

3D-FEM-Modell RSS-Geoponton als wasserdichtes Verbausystem PLAXIS 3D -

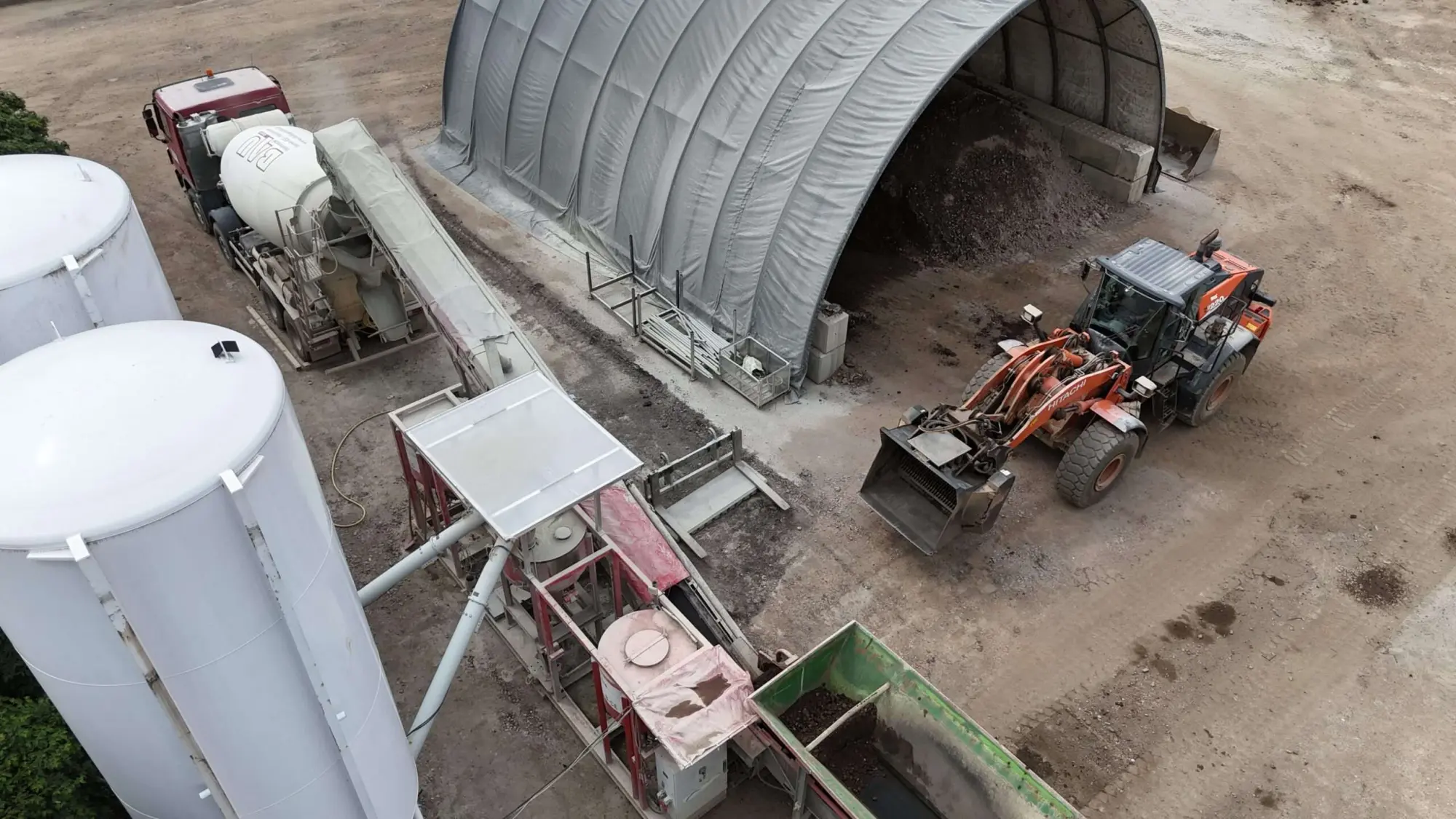

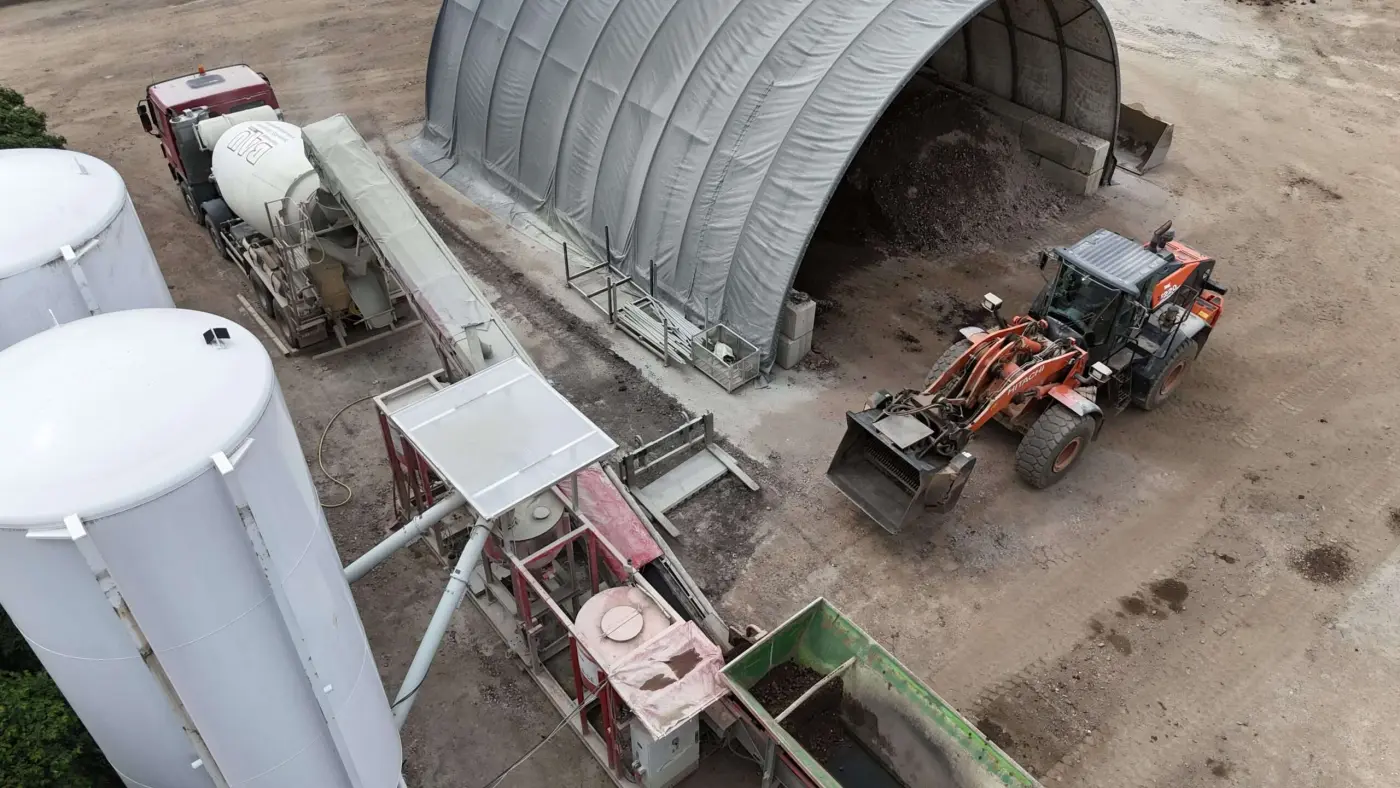

Einhausung der mobilen Mischanlage am Mischplatz -

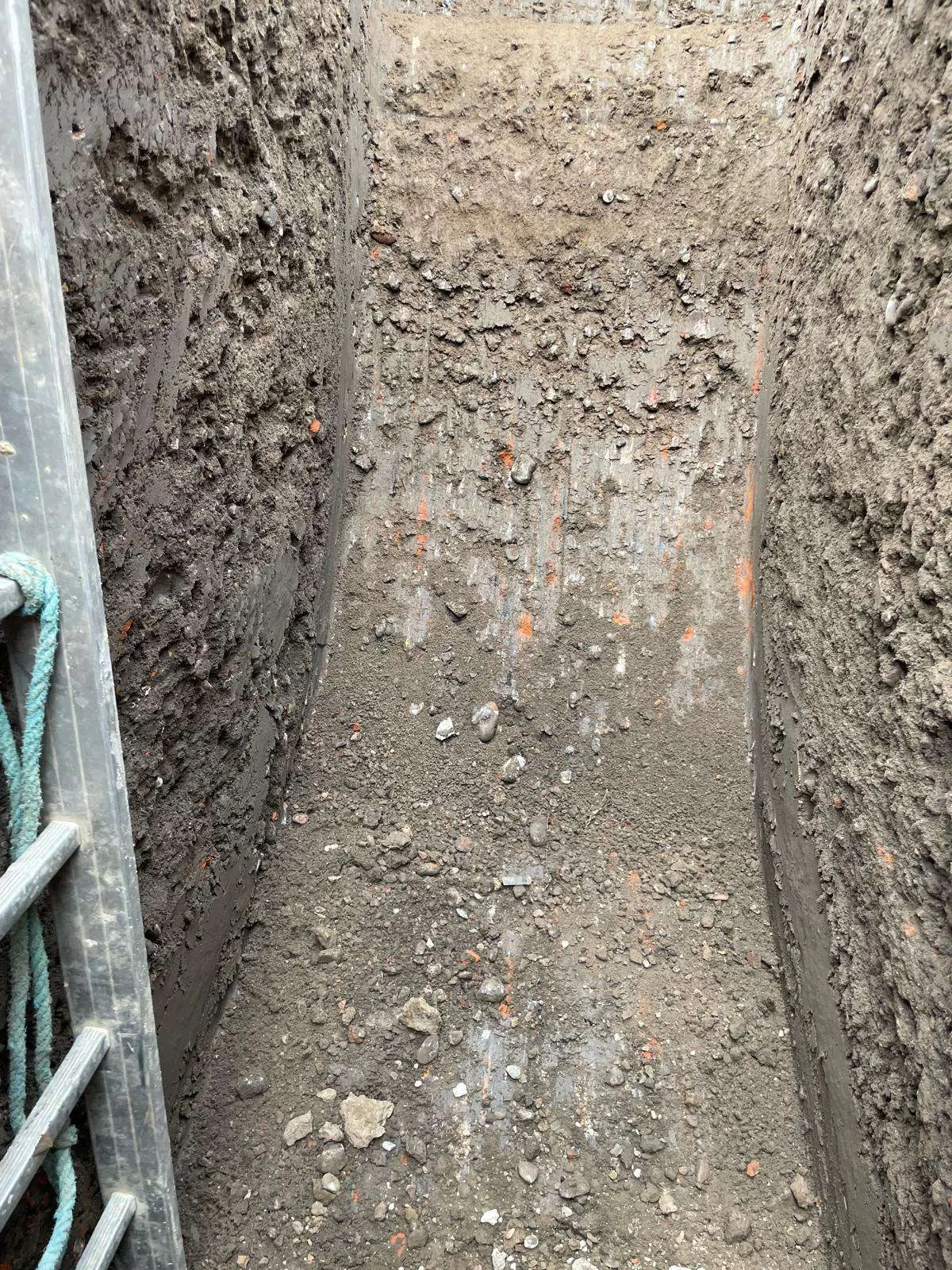

Wasserdichte monolithische Geoponton-Wand aus RSS-Fluessigboden -
Wasserdichte monolithische Geoponton-Wand aus RSS-Fluessigboden -

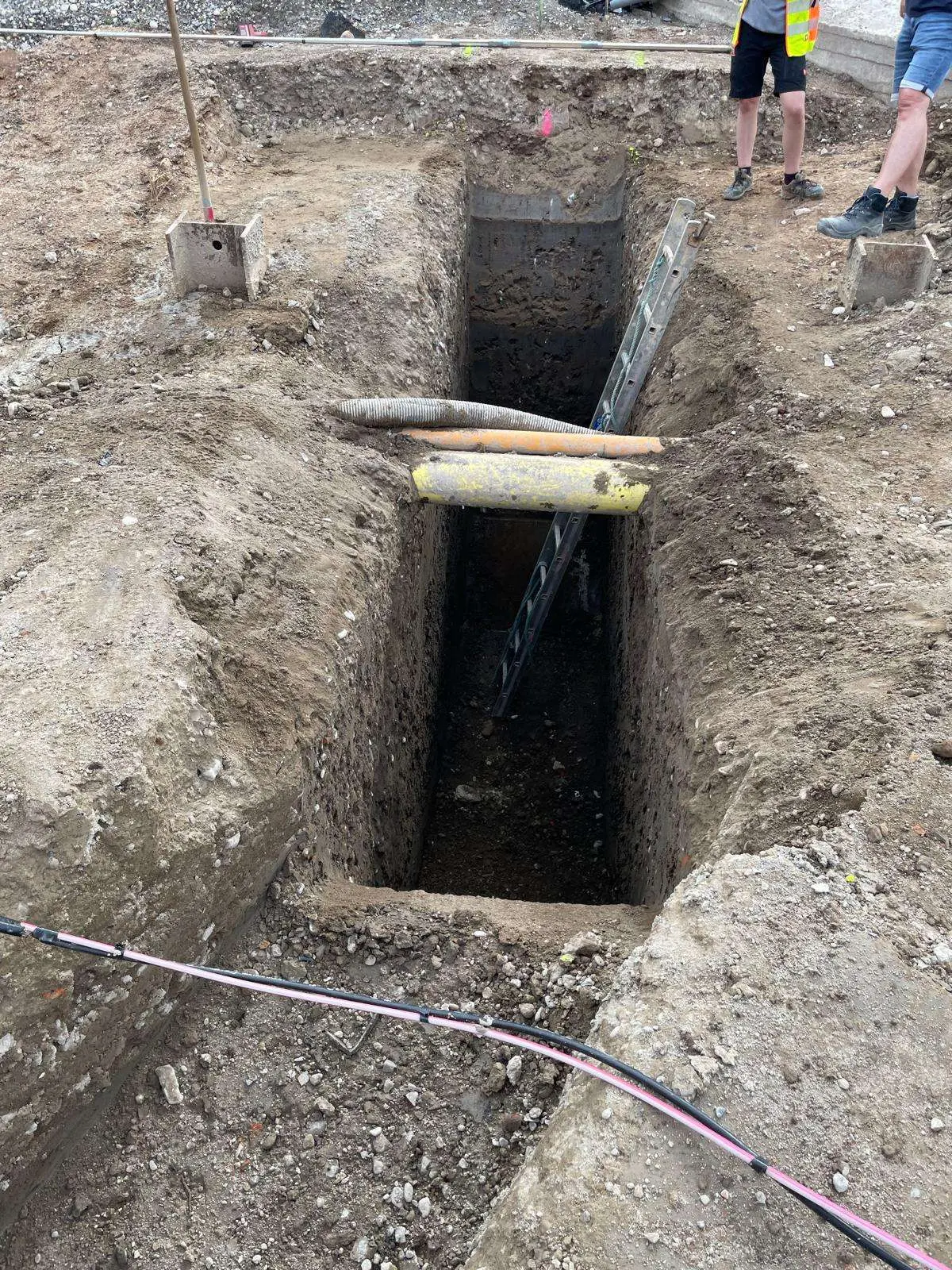

Freilegung der RSS-Geoponton-Baugrube mit Querung -

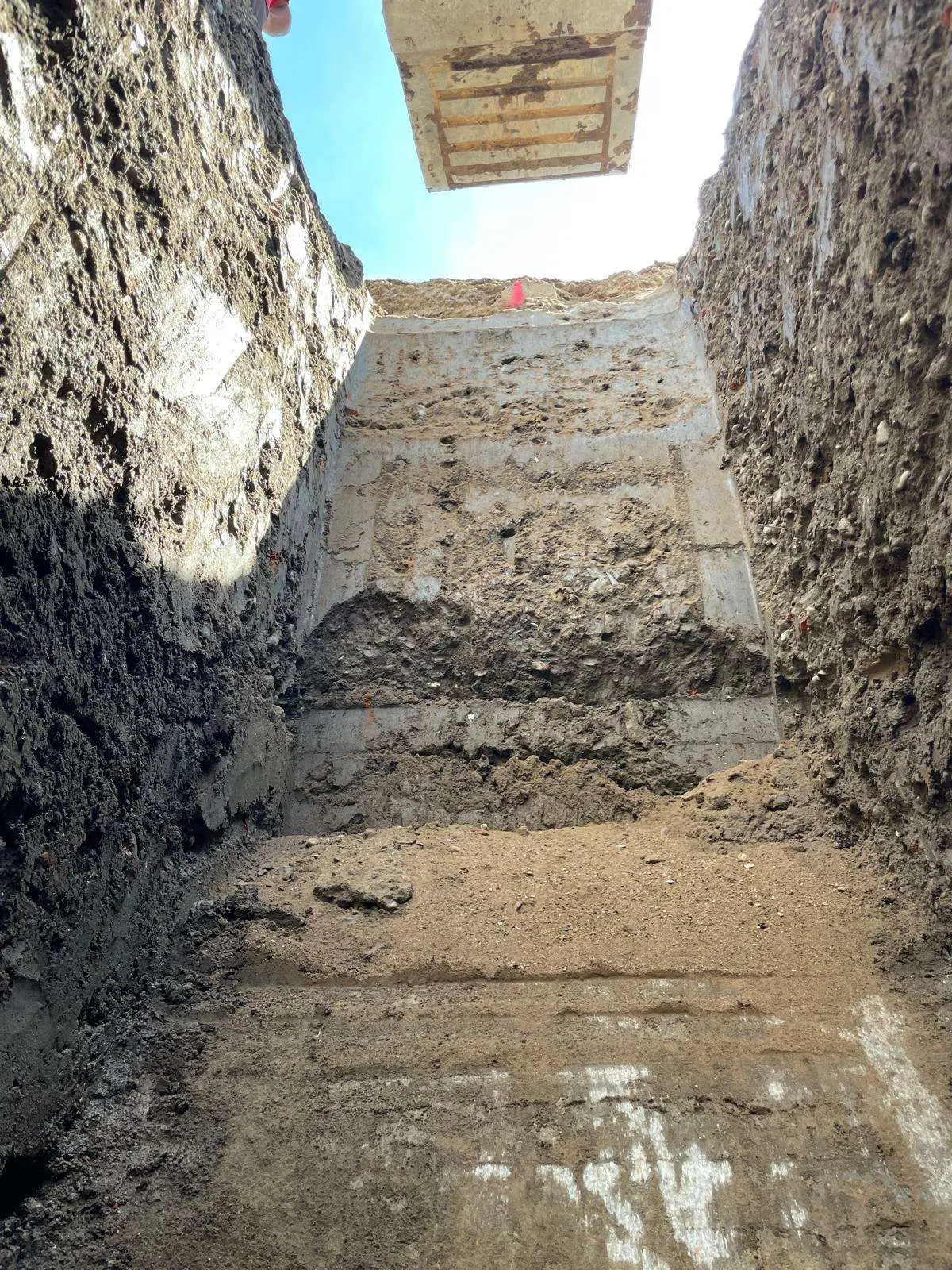

Freigelegter RSS-Geoponton mit Verbau -

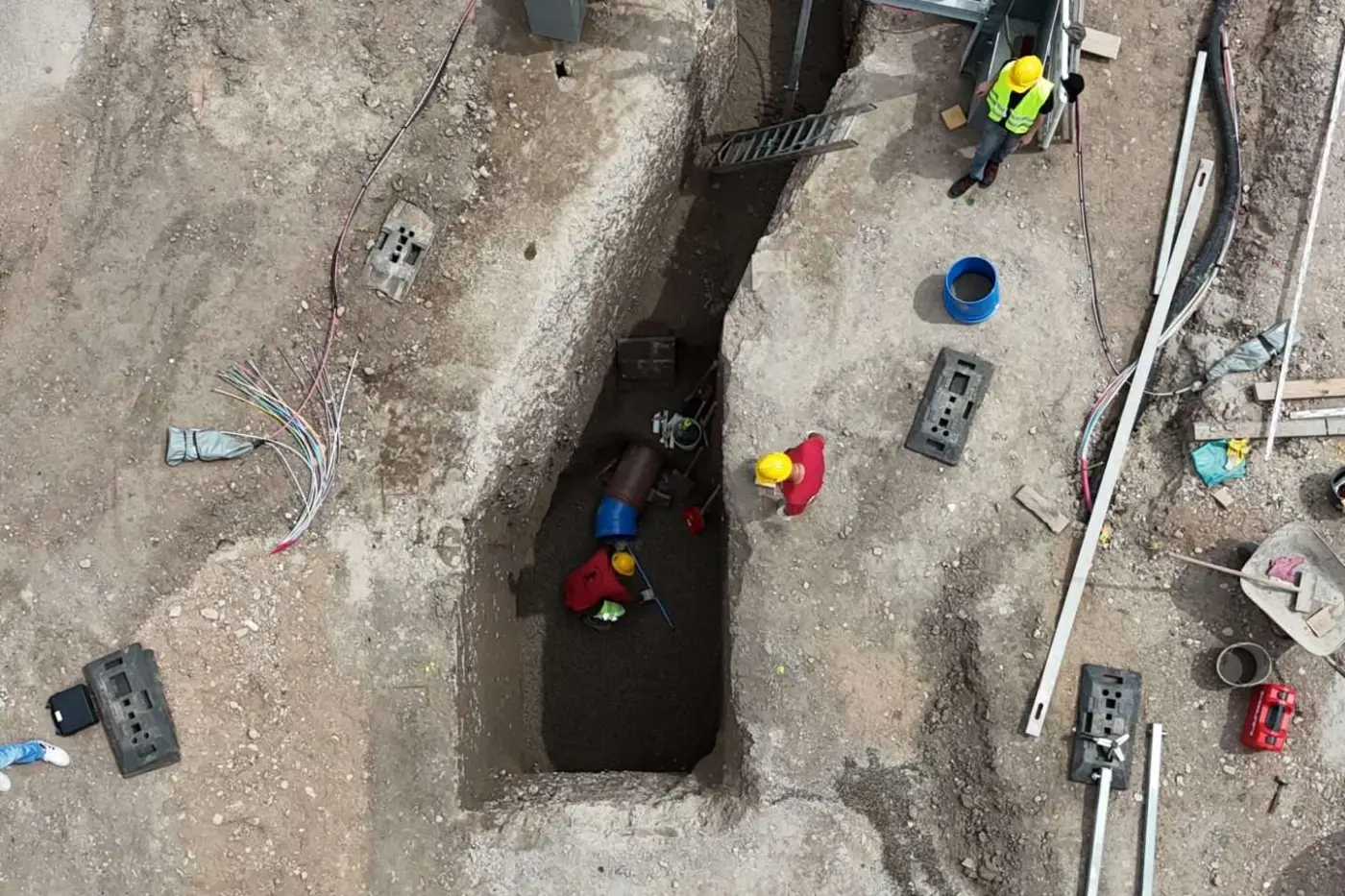

Freigelegter RSS Geoponton im Anschlussereich Bestandsleitung -

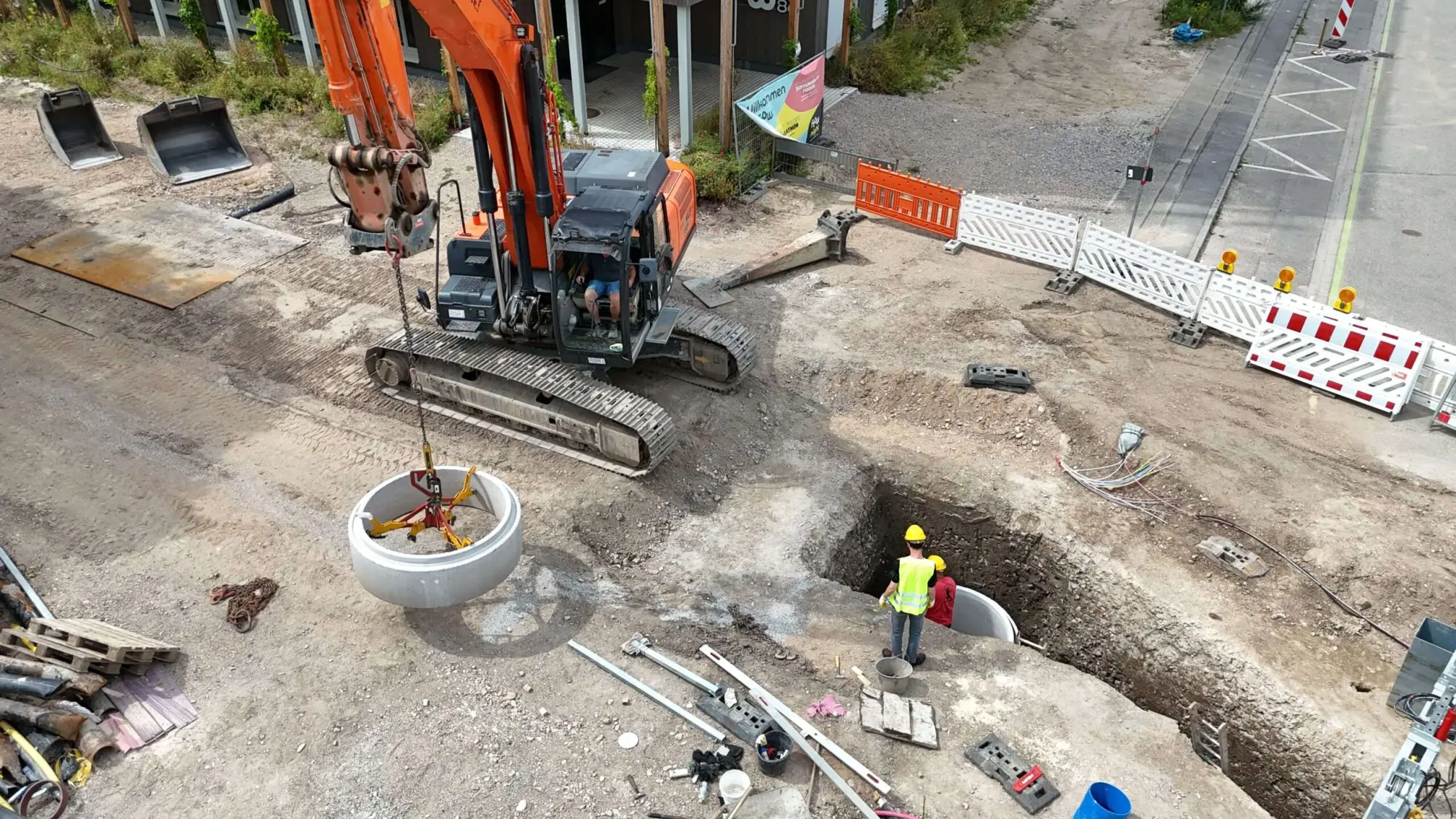

Einbau Schacht im wasserdichten Verbau -
Einbau Schacht in der Flüssigboden-Baugrube -

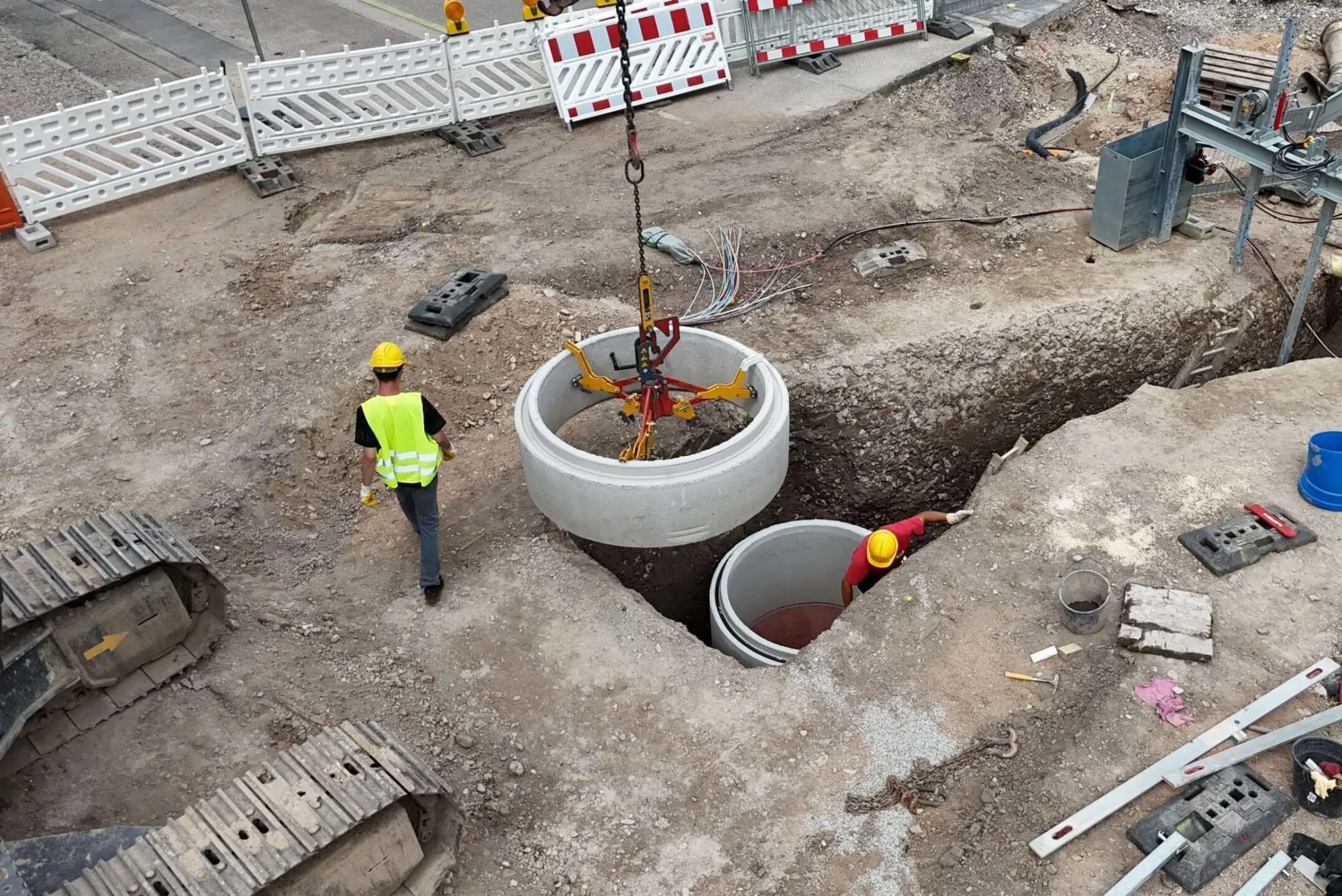

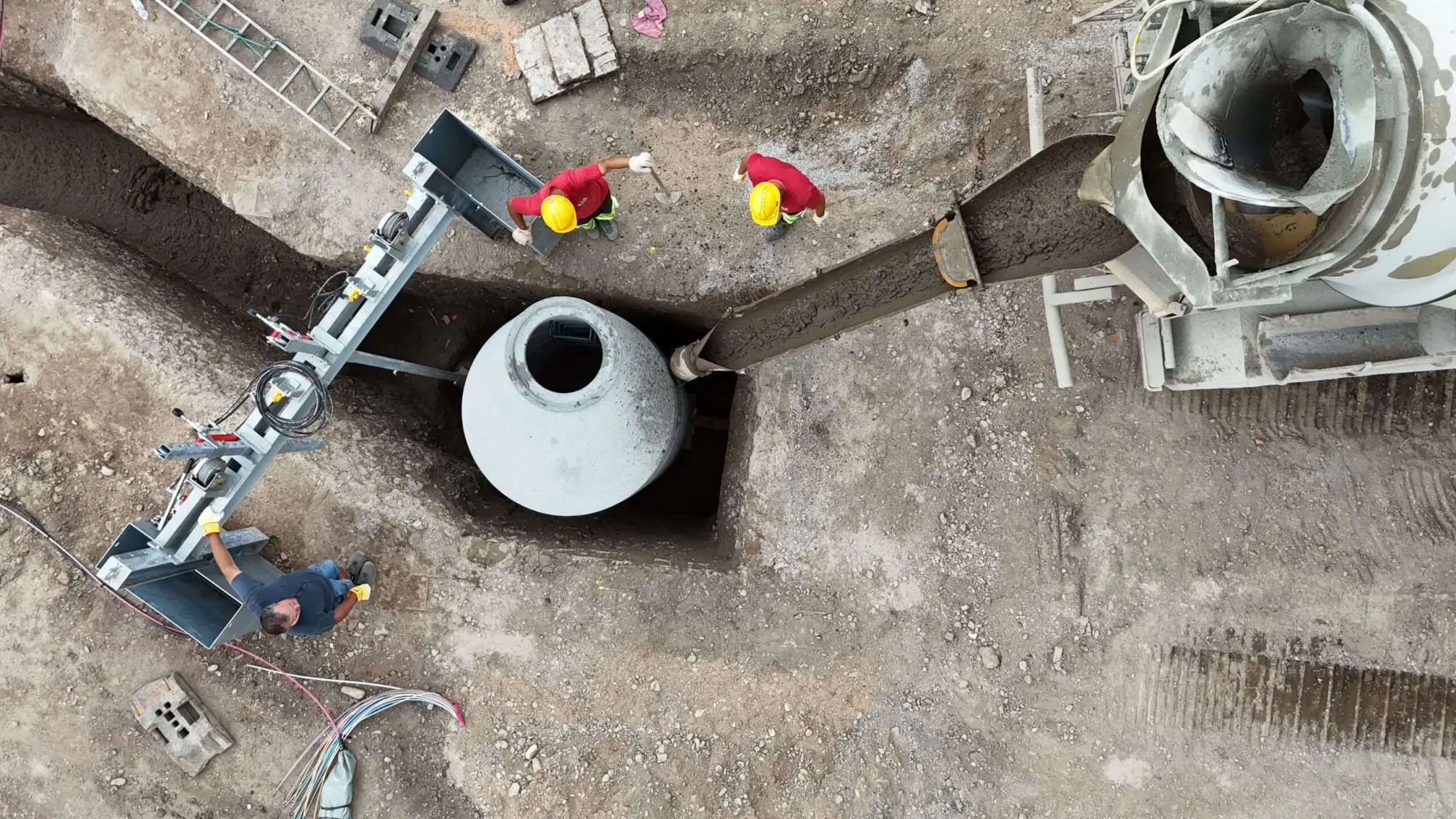

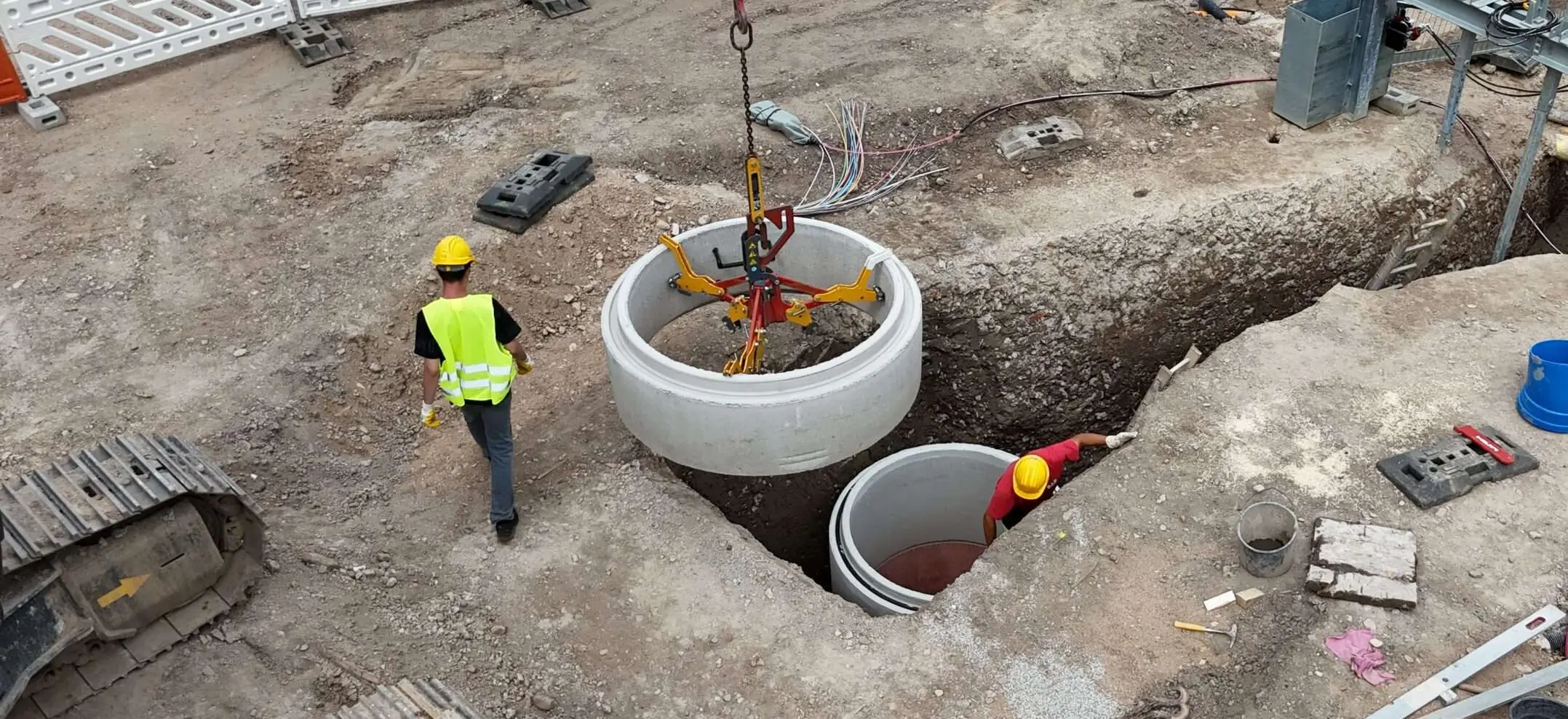

Einbau Betonschacht Schachtringe im RSS-Geoponton -

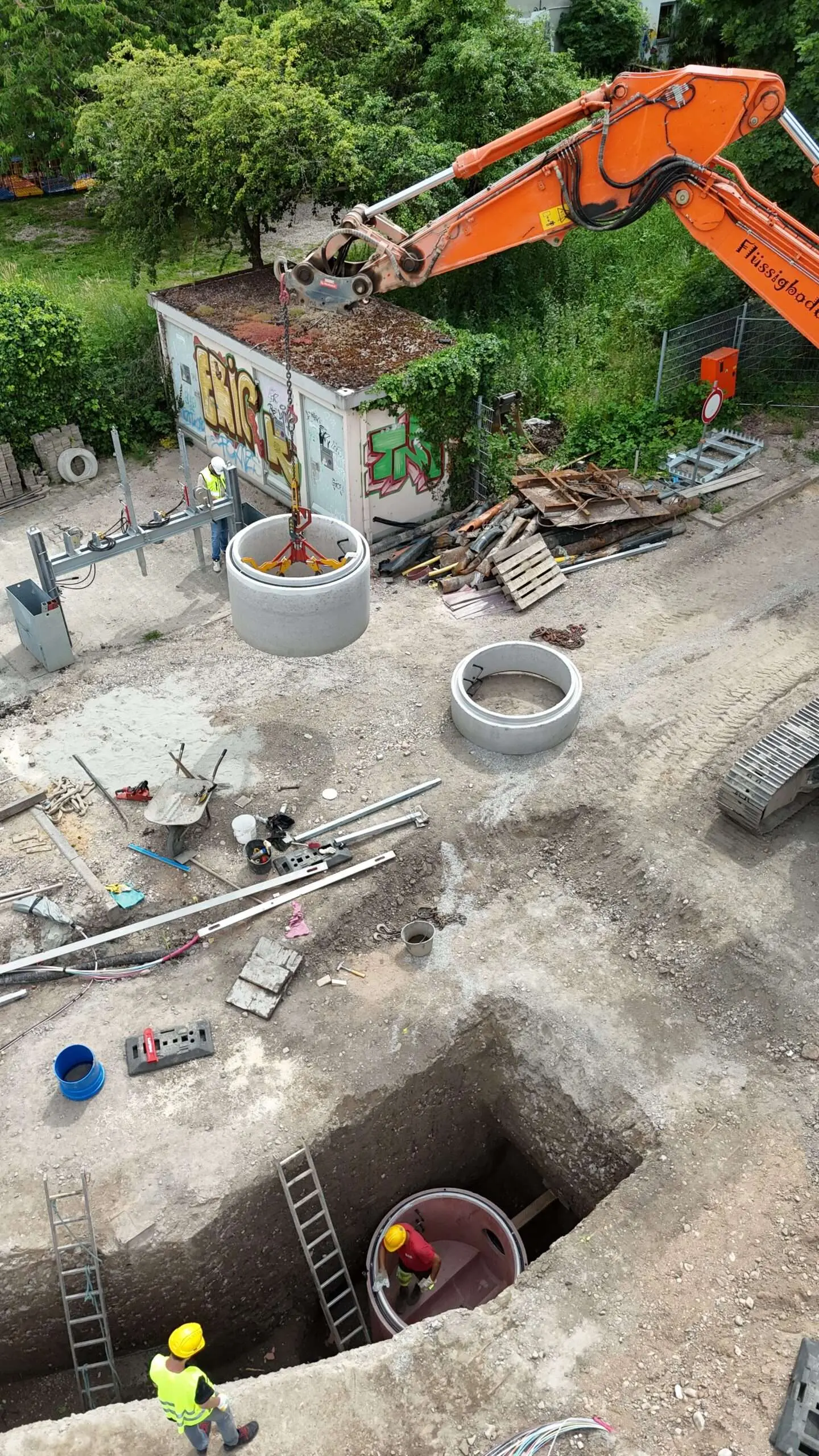

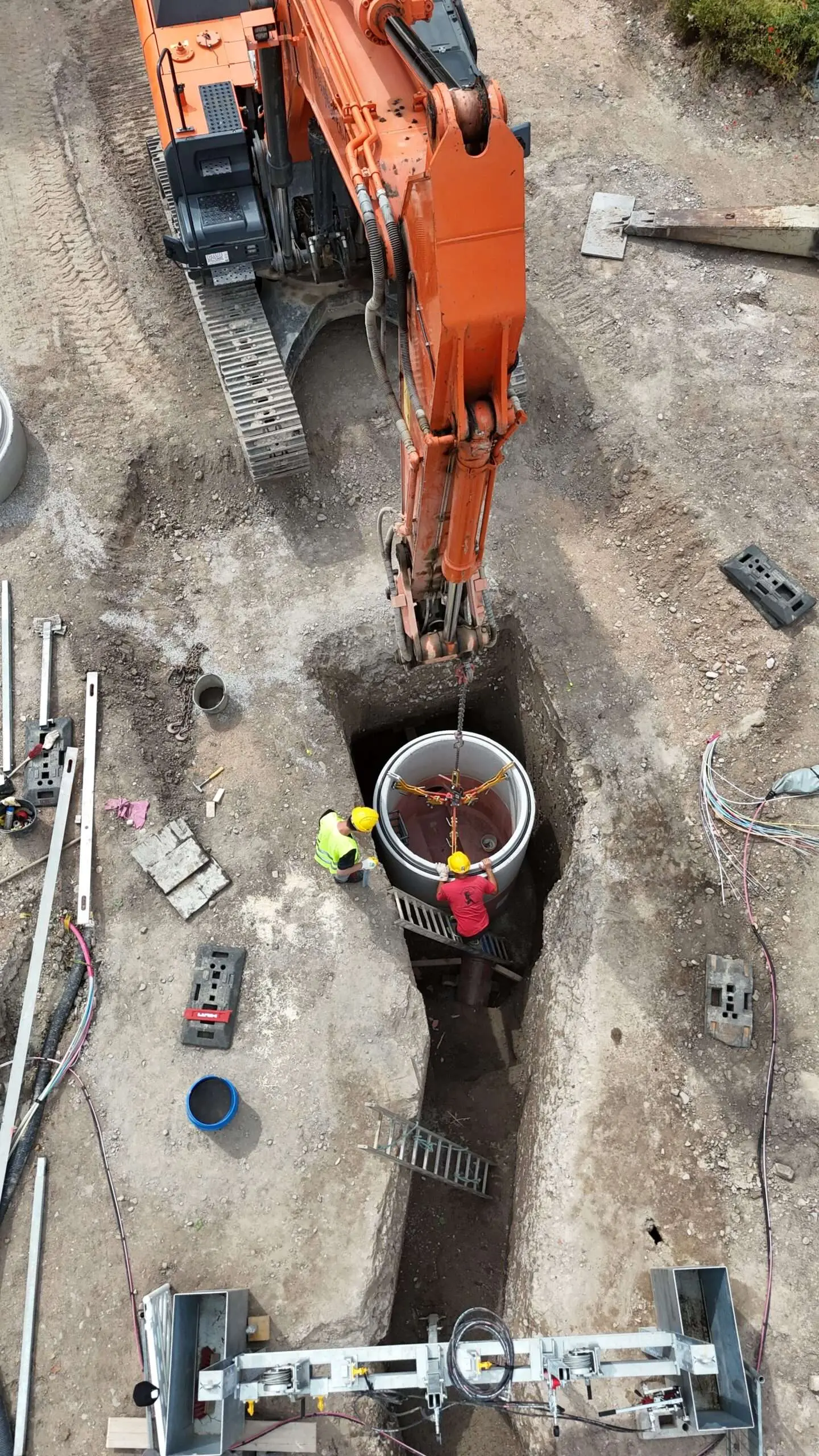

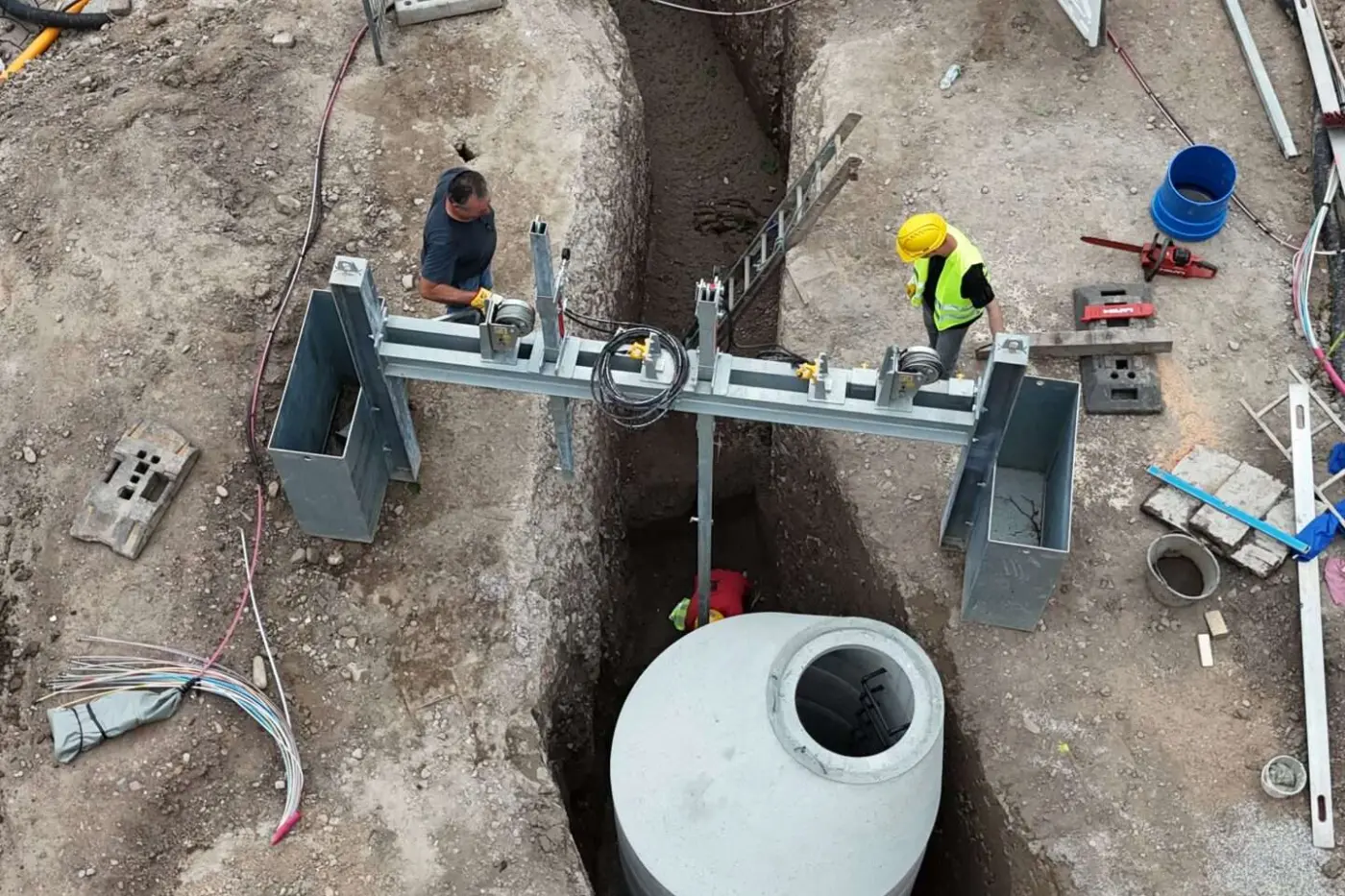

Einbau Schachtbauwerk im RSS-Geoponton -

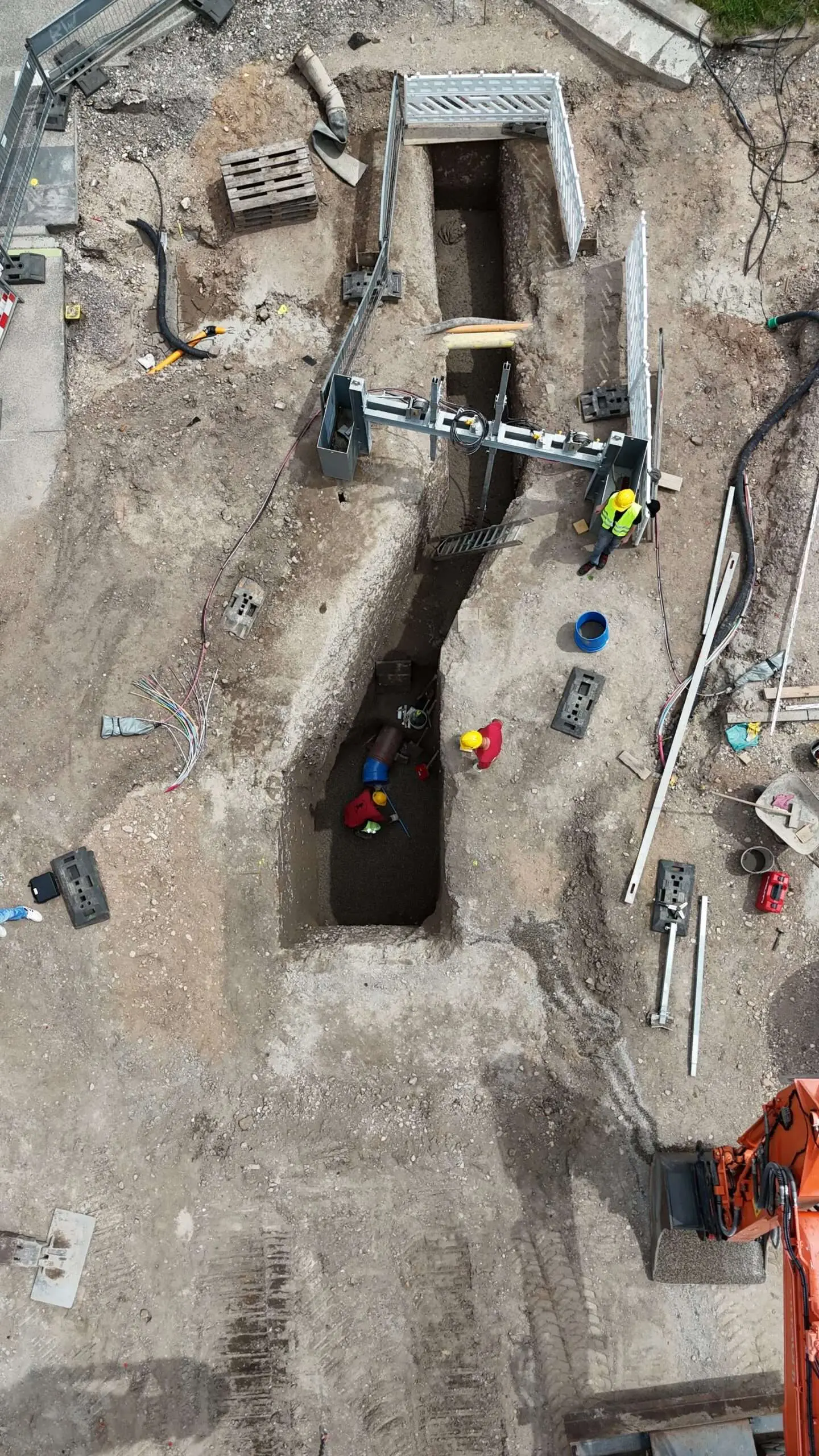

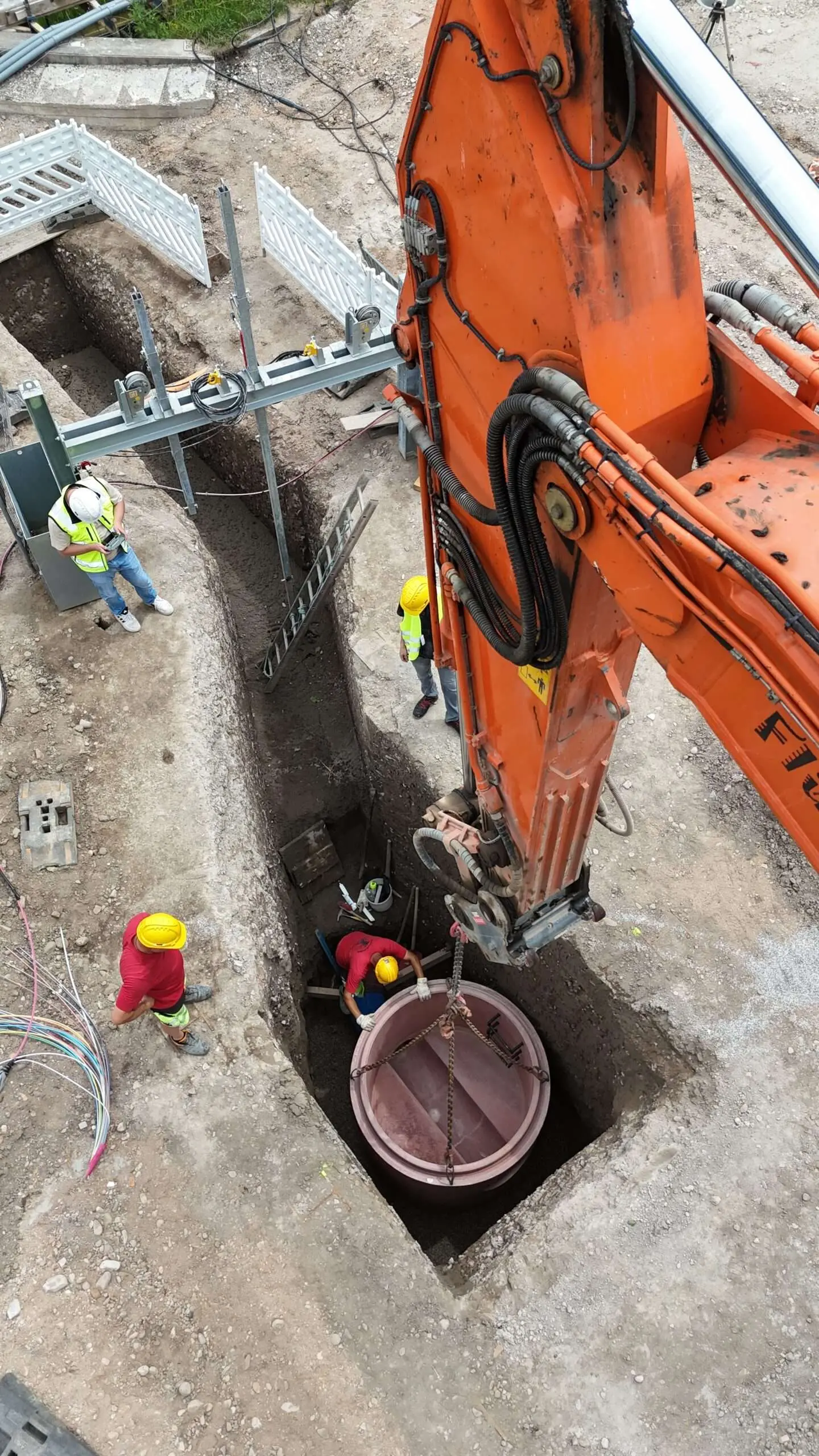

Schacht- und Leitungseinbau im RSS-Geoponton -
Zweitverfüllung in RSS Geopotnon Schachtbauwerk mit Leitungsanschluessen
