Künzelsau Kocher – Regenüberlaufbecken mit RSS-Geoponton
- Stauraumkanal
- DN 2600
- Regenüberlaufbecken
- 2
Projekt
Regenüberlaufbecken und Stauraumkanal mit RSS-Geoponton – wasserdicht, auftriebssicher und standsicher in unmittelbarer Gewässernähe.
Künzelsau – Baugruben und Stauraumkanal direkt am Kocher ohne Grundwasserabsenkung
Für den Neubau der Regenüberlaufbecken RÜB 12 und RÜB 14 sowie eines Stauraumkanals DN 2600 wurden in Künzelsau wasserdichte Flüssigbodenbauwerke unmittelbar am Fluss Kocher hergestellt. Die Bauwerke befinden sich nur wenige Meter vom Gewässer entfernt und waren durch hohe Grundwasserstände sowie mögliche Hochwasserereignisse geprägt.
Mit dem RSS-Wand-Platte-Verbausystem entstand ein wasserdichtes Flüssigbodenbauwerk, das Verbau, Abdichtung und Auftriebssicherung in einem System vereint. Dadurch konnten die Bauwerke ohne flächige Wasserhaltung und mit dauerhaft trockenen Arbeitsräumen realisiert werden.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Baugruben in unmittelbarer Gewässernähe
- Hohe Grundwasserstände und Hochwassereinfluss
- Tiefe Baugruben für Stauraumkanal DN 2600
- Sicherstellung der Auftriebssicherheit großer Kanalrohre
- Wasserdichter Verbau am Flussufer
- Vermeidung einer großflächigen Wasserhaltung
02 / 05
Die Lösung
- Einsatz eines RSS-Wand-Platte-Verbausystems
- Herstellung wasserdichter RSS-Geopontons
- Integration von Verbau, Abdichtung und Auftriebssicherung
- Trockene Baugruben trotz anstehendem Grundwasser
- Einbau von HEB-Trägern im Flüssigbodenbauwerk
- Abschließende Verfüllung mit Flüssigboden
03 / 05
Fachplanerische Lösung
- Auswertung der Baugrund- und Hydrogeologie am Kocher
- FEM-gestützte 2D-Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Dimensionierung des RSS-Wand-Platte-Systems
- Nachweis der Auftriebssicherheit des Stauraumkanals DN 2600
- Berücksichtigung von Hochwasser- und Worst-Case-Szenarien
- Entwicklung eines sicheren Bau- und Verfüllkonzepts
04 / 05
FiFB-Lösungen
- Vorgabe statischer Zielwerte für den Flüssigboden
- Einstellung definierter Steifigkeits- und Scherfestigkeitsparameter
- Herstellung wasserdichter und rückverfestigender Flüssigbodenblöcke
- Prüfung der statischen Nachweisführung
- Sicherstellung bodenähnlicher und wiederaushubfähiger Eigenschaften
- Qualitätssicherung der Materialparameter und Zielwerte
05 / 05
Flüssigboden-Anwendung
- Wasserdichte Baugruben im Grundwasser
- RSS-Geopontons in Gewässernähe
- Regenüberlaufbecken und Stauraumkanäle
- Auftriebssicherung großer Rohrleitungen
- Kombinierte Verbau- und Abdichtungssysteme
- Infrastrukturprojekte mit Hochwassereinfluss
Bilder
Eindrücke aus dem Projekt
-

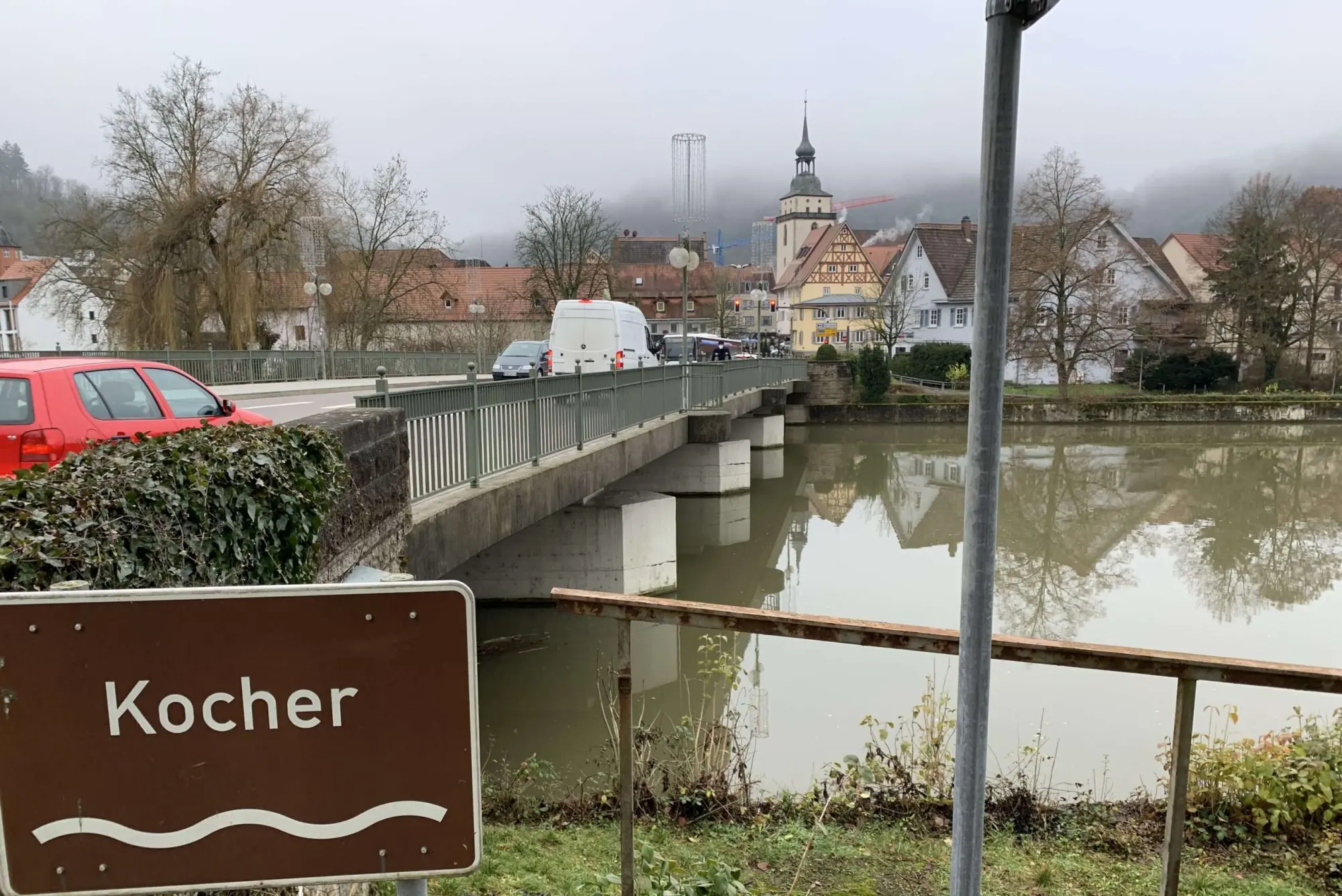

Lage am Fluss Kocher mit Ortsbruecke -

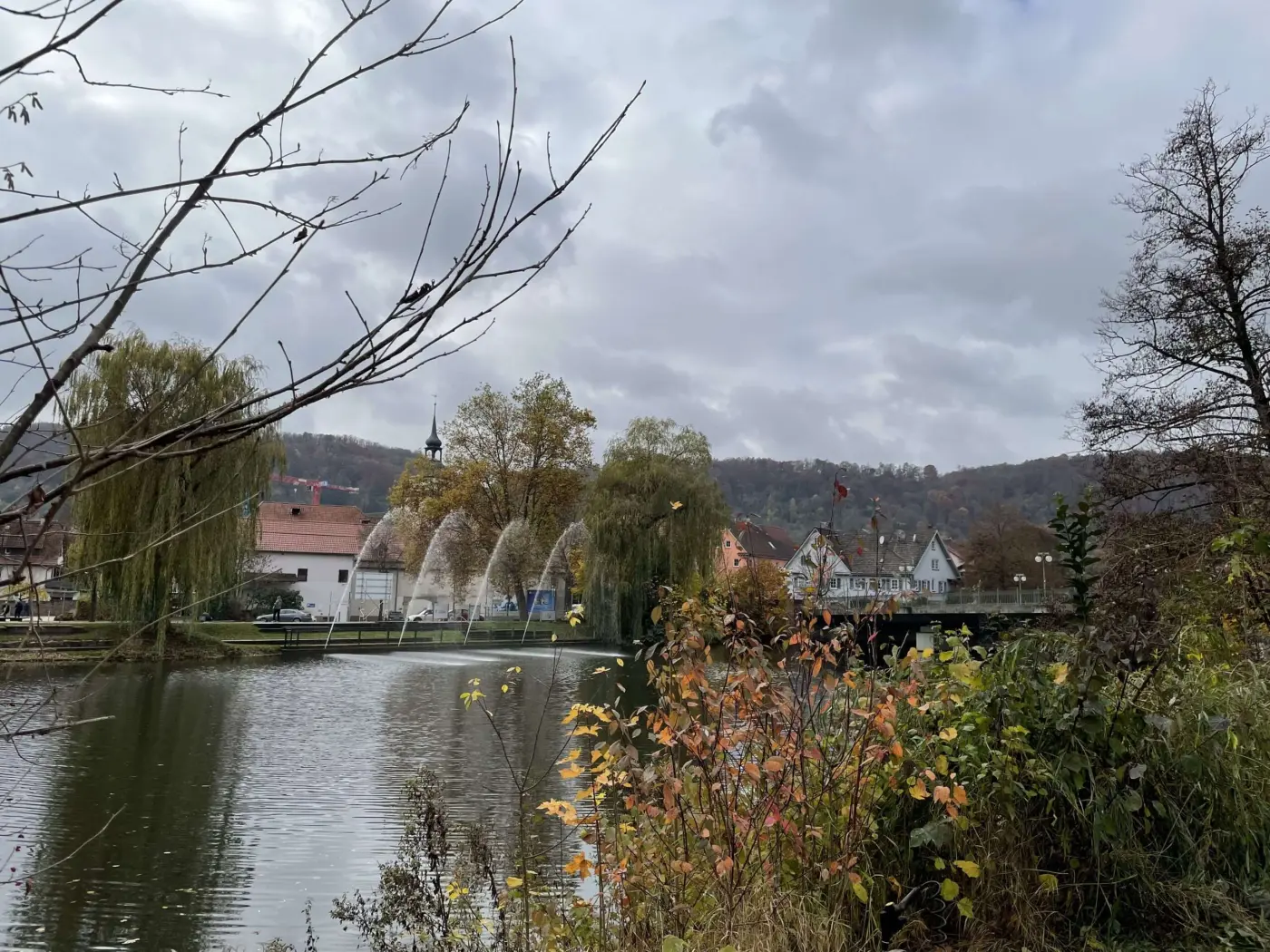

Ausgangssituation am Kocherufer -

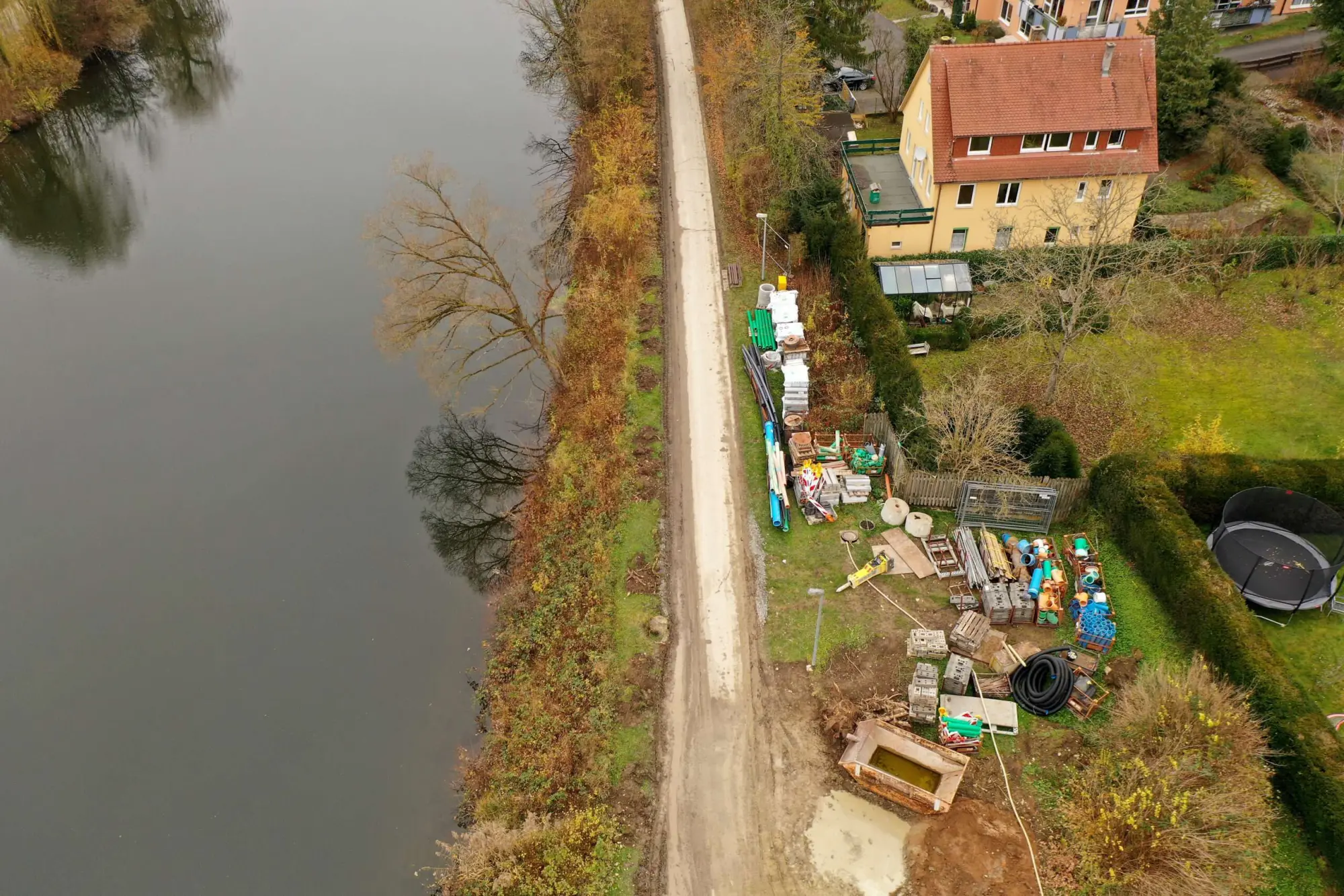

Luftbild Baufeld am Kocherufer -
Anlieferung des Schachtbauwerks für 2600 Kanal in Flüssigboden -
Aushub im Verbau RSS-Wand-Platte -

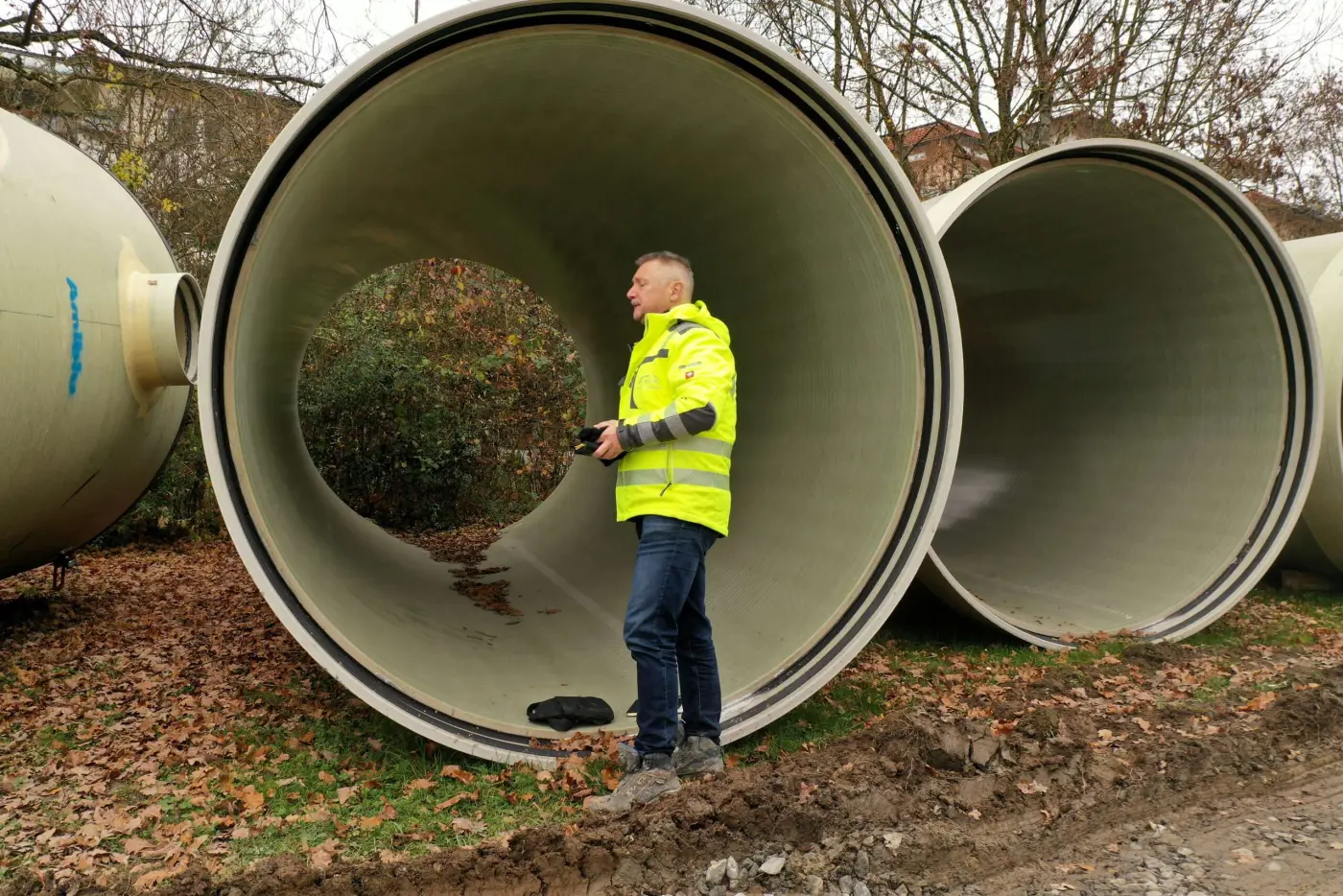

2600 GFK Kanal für trockene Verlegung in RSS Geoponton -

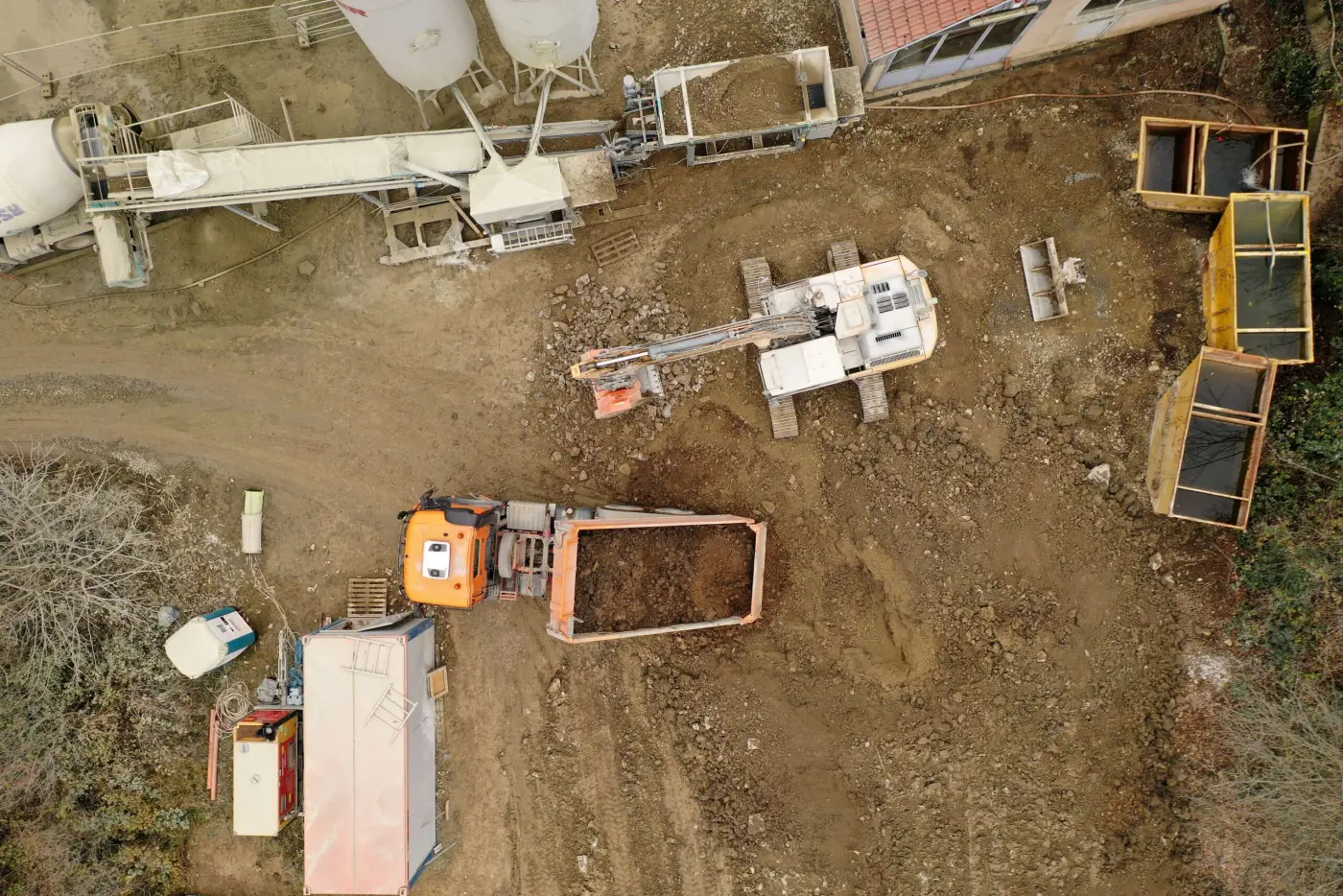

Anlieferung Aushub an Mischplatz -

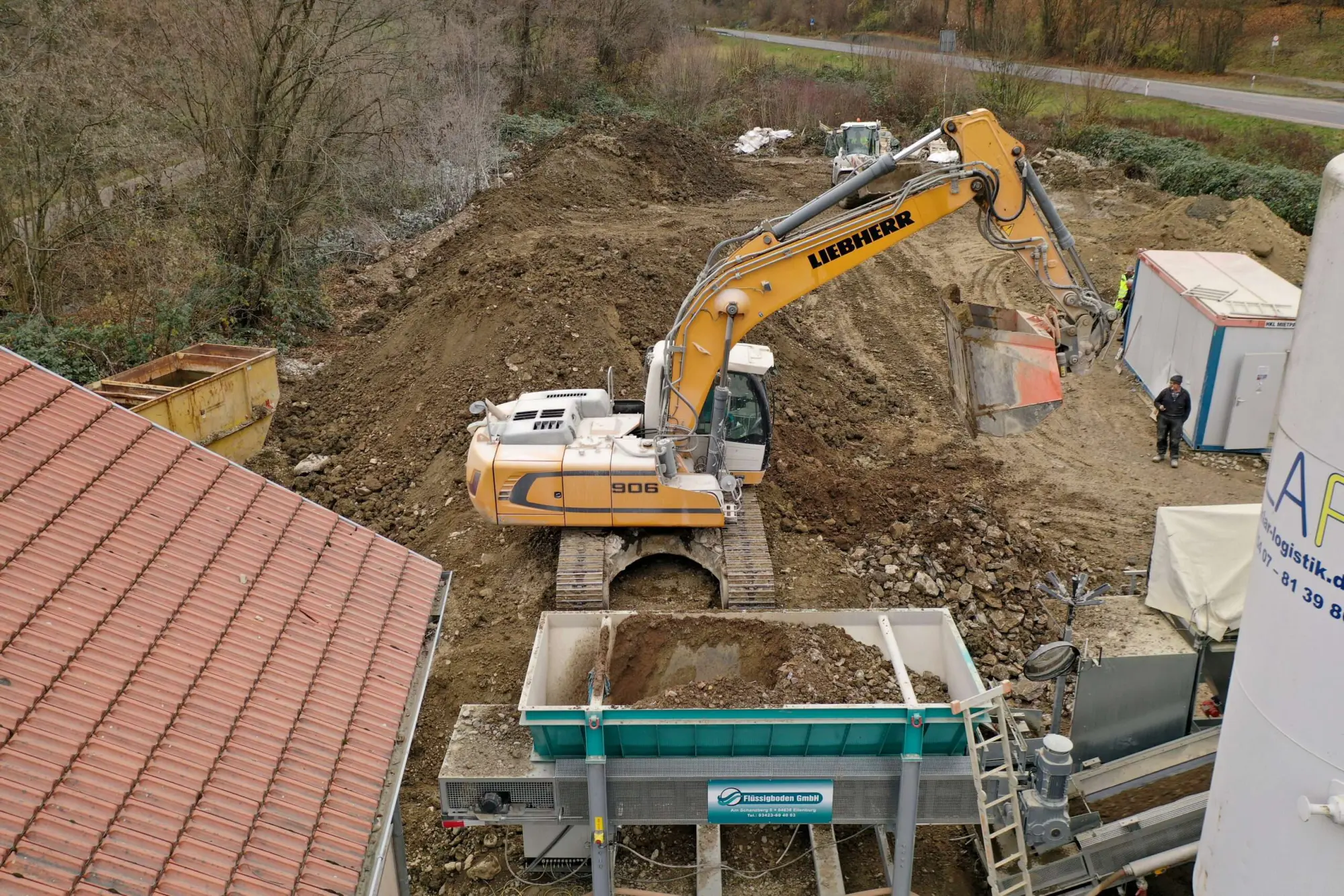

Herstellung Flüssigboden aus Aushubboden -

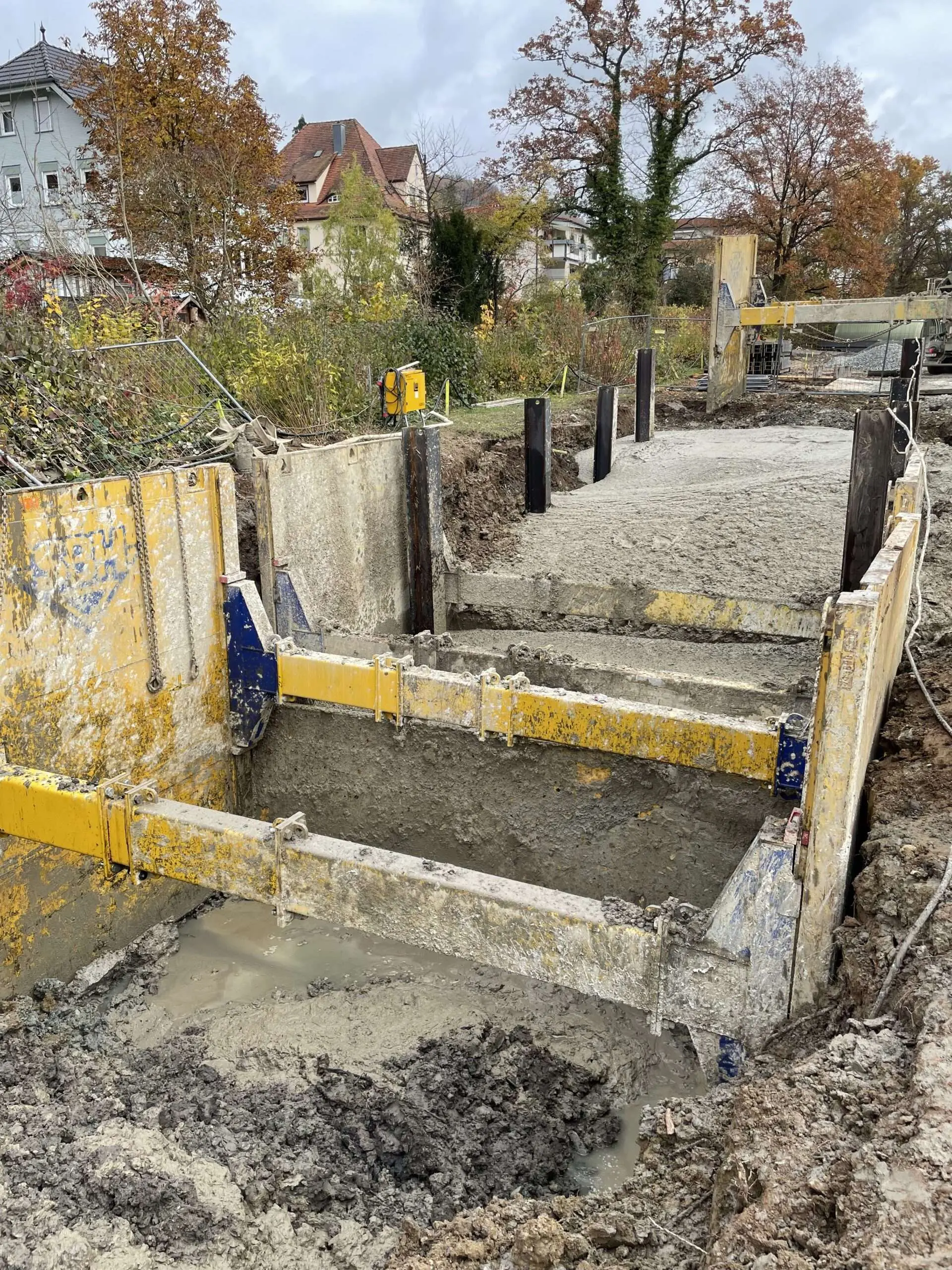

Verbaubox verfüllen mit Flüssigboden zur Herstellung RSS Geoponton -

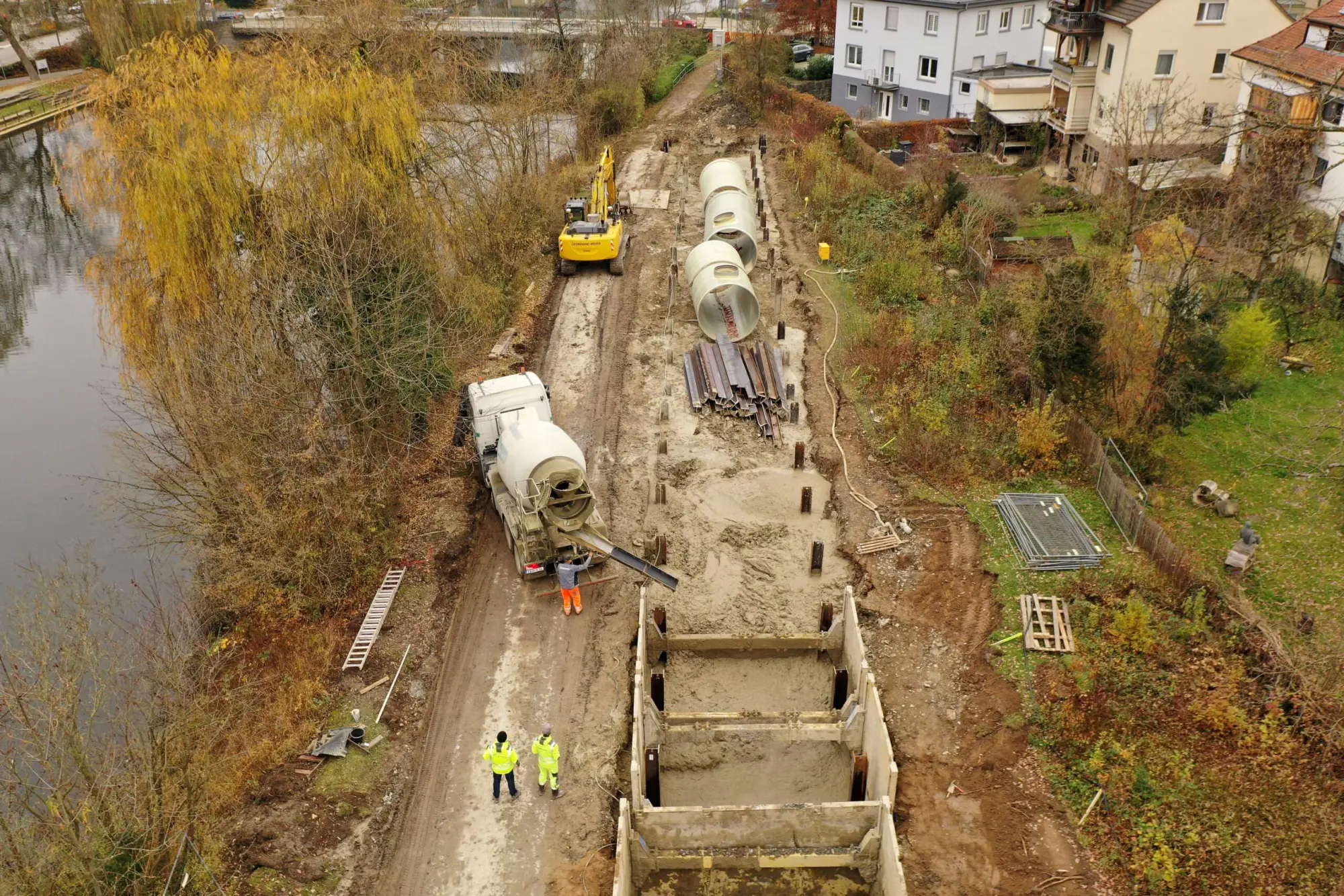

Verfüllung Verbauboxen kontinuierlich mit Umsetzen Verbaubox für RSS Geoponton Herstellung -

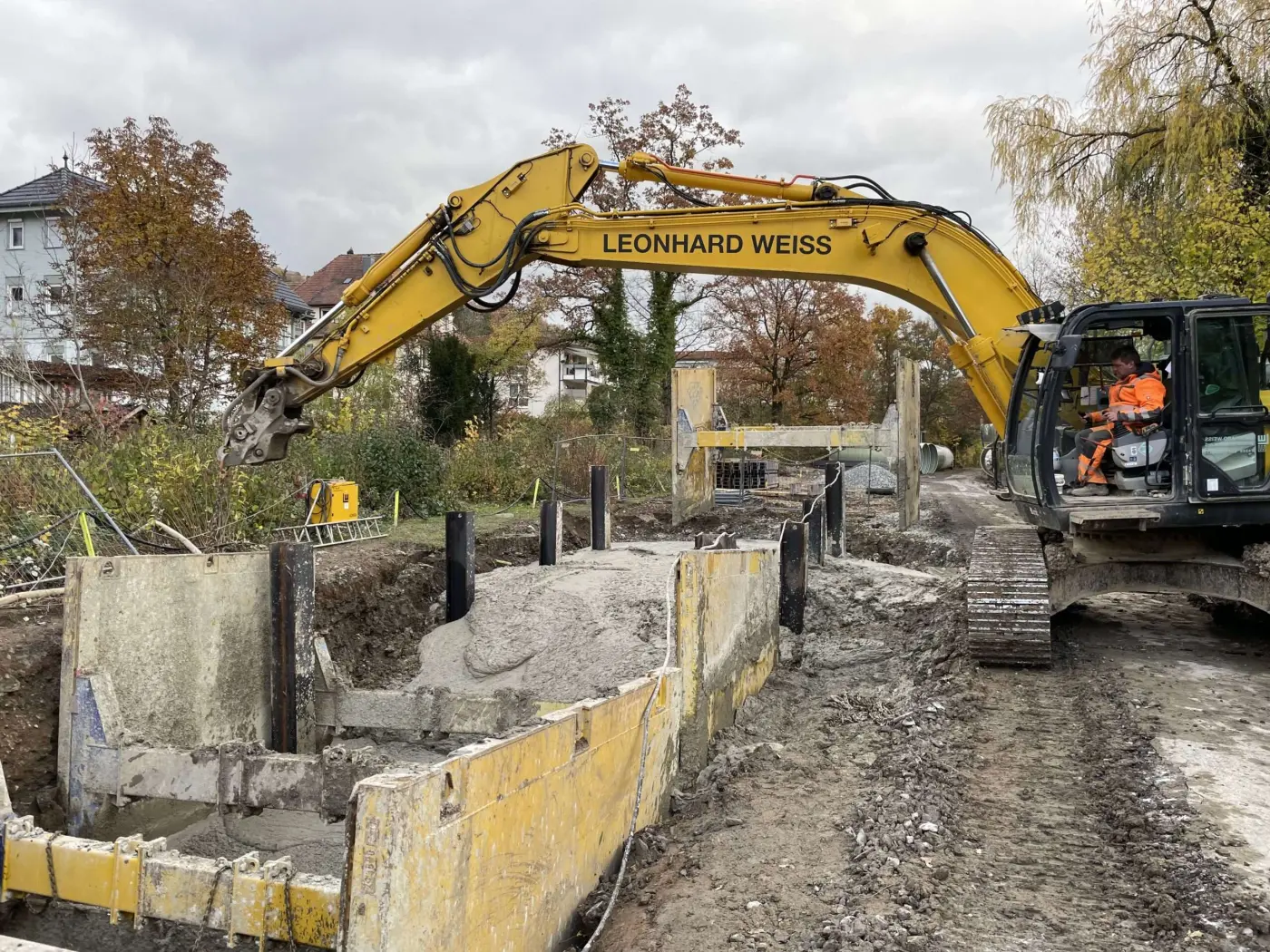

Ziehen und umsetzen der Verbaubox nach Verfüllung und Träger setzen -

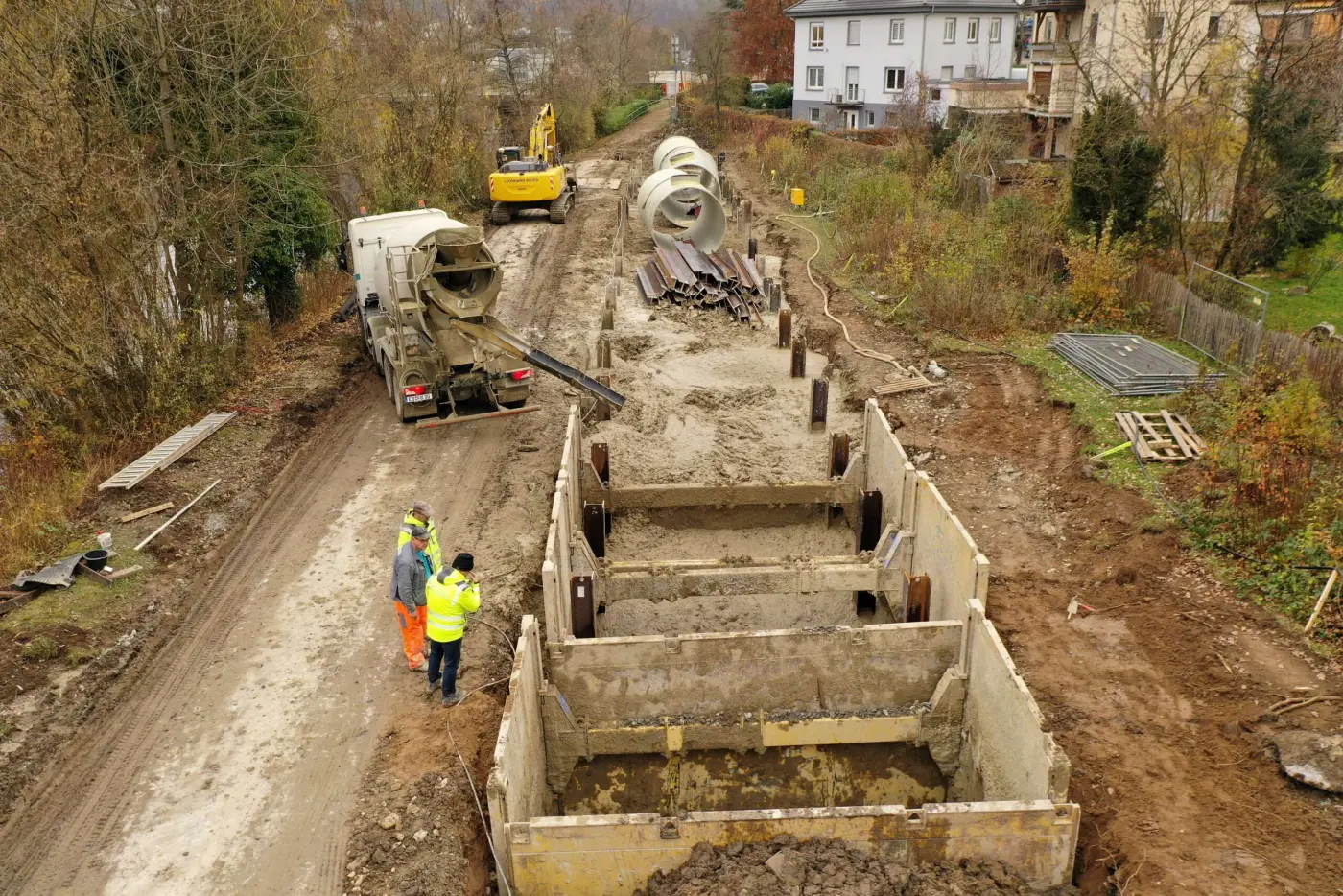

Verfüllung Verbaubox mit Flüssigboden mit Keilverfüllung -

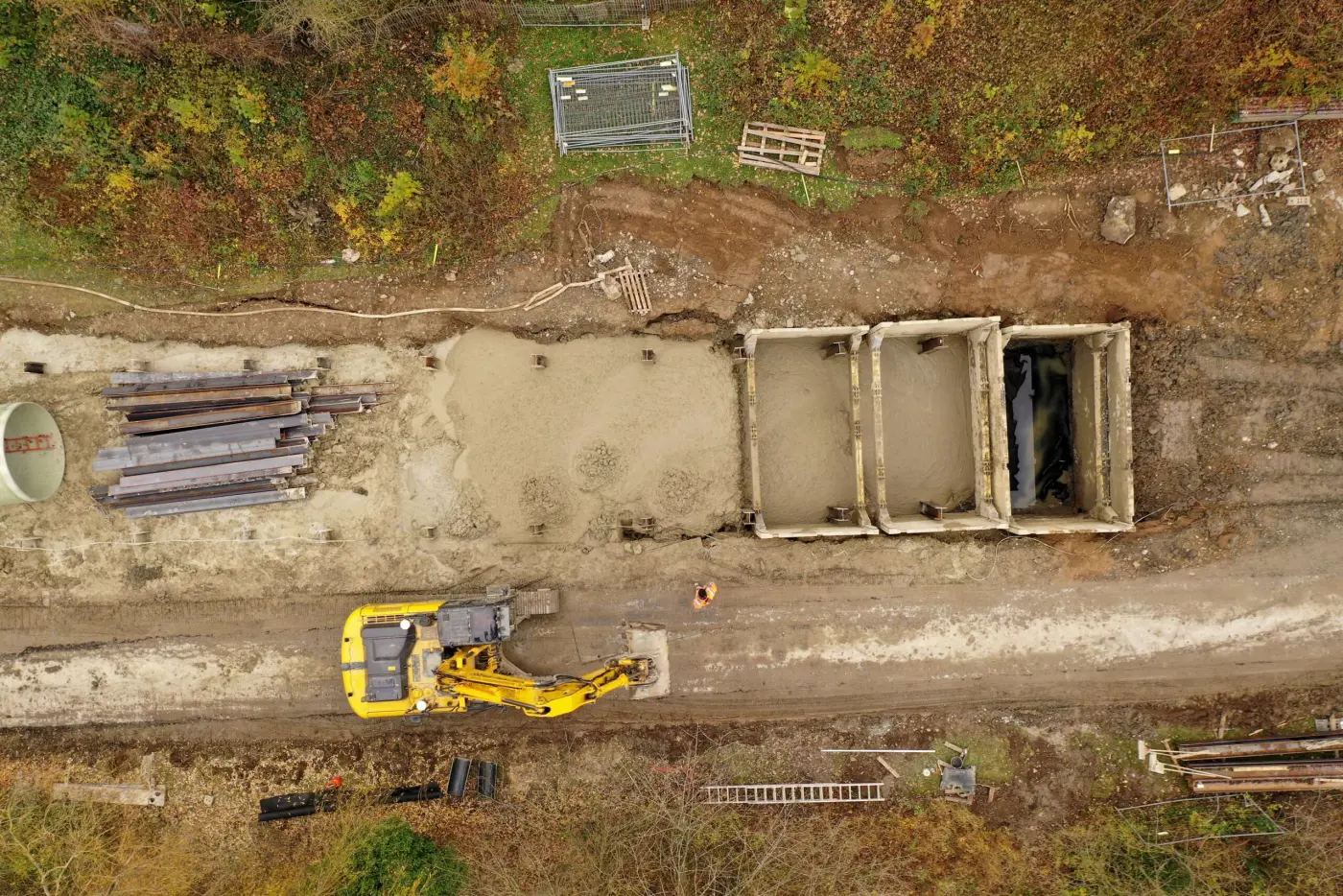

Verfüllung kontinuierliche und anhaltend bis RSS Geoponton hergestellt ist -

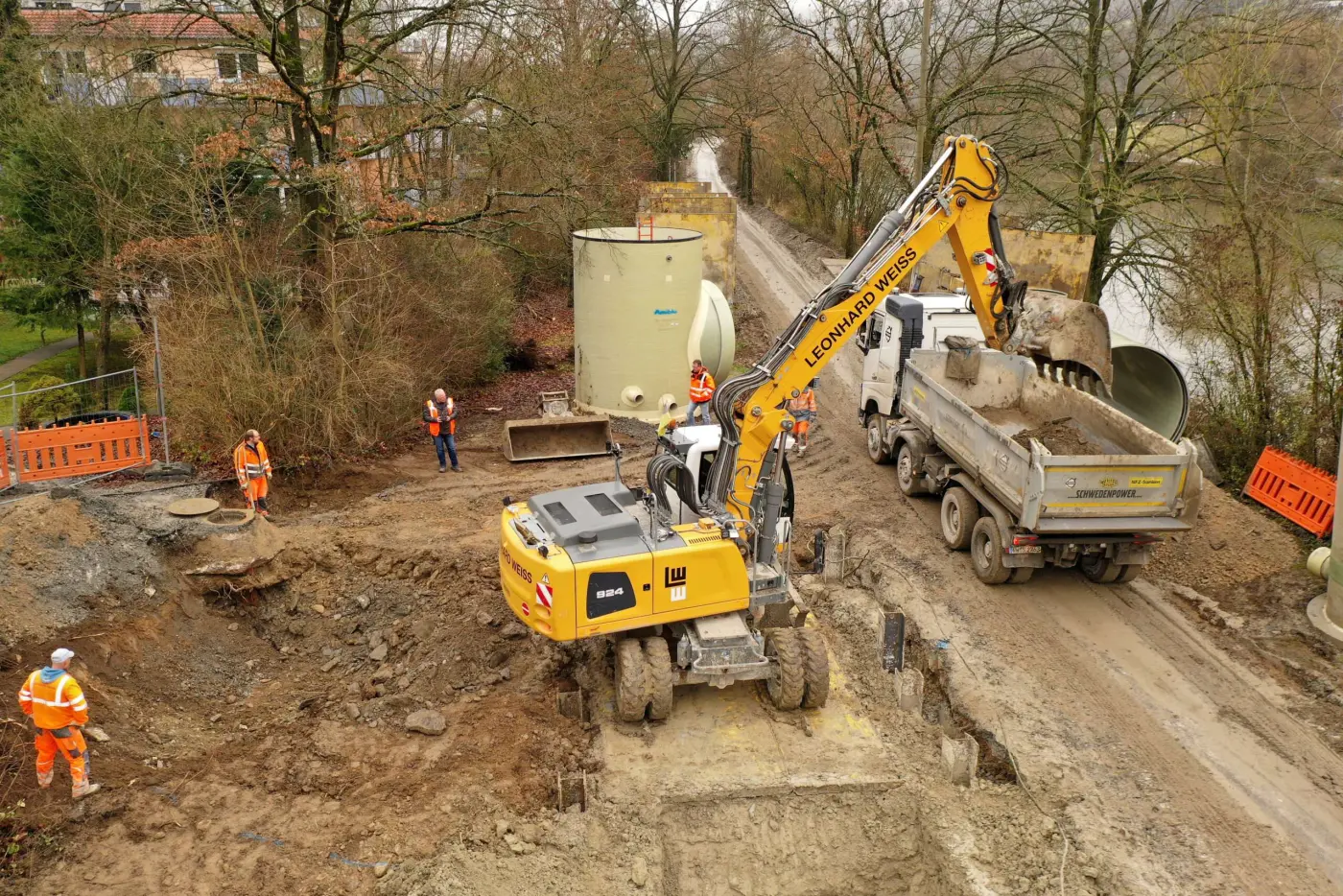

Beginn Zweitaushub in RSS Geoponton -

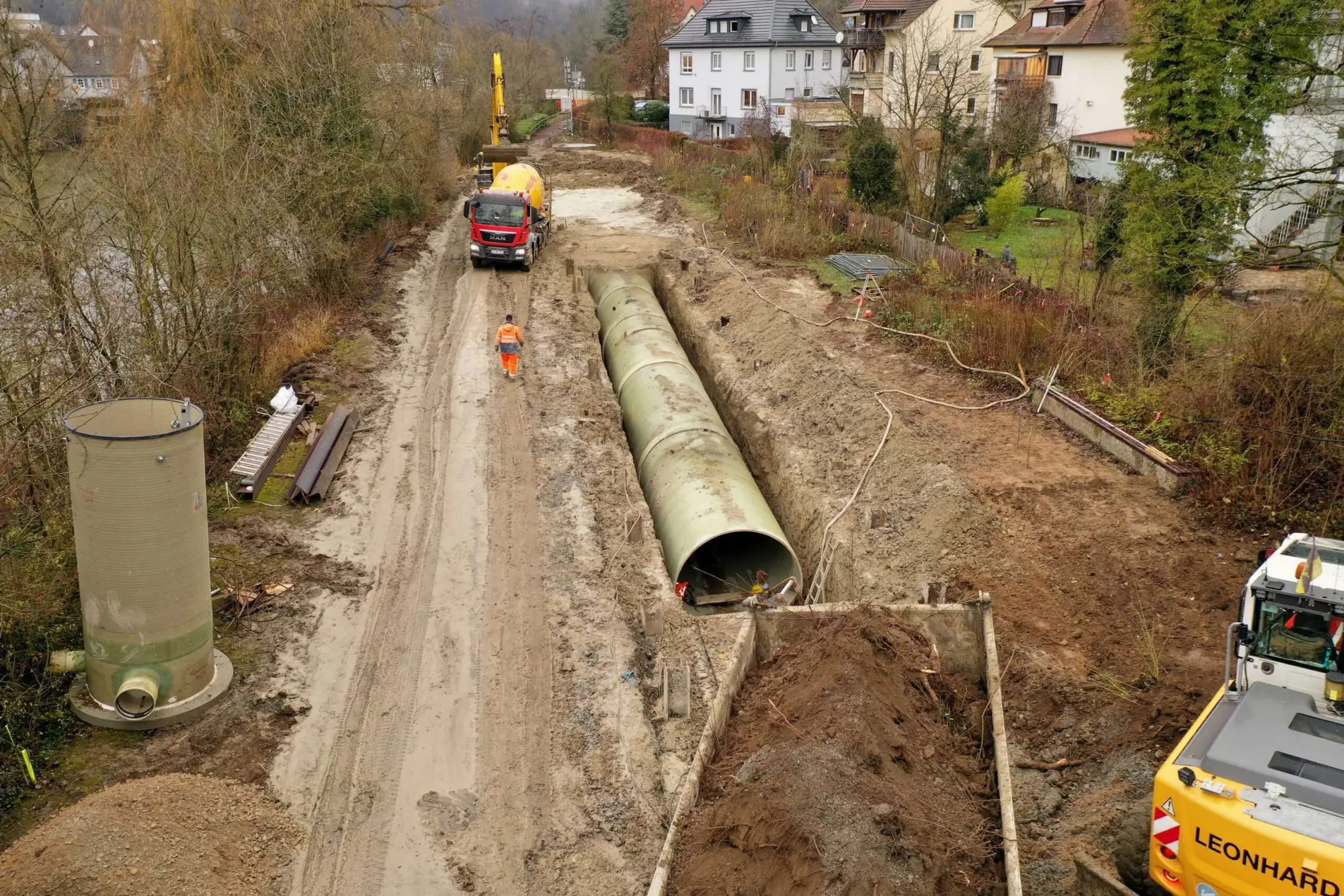

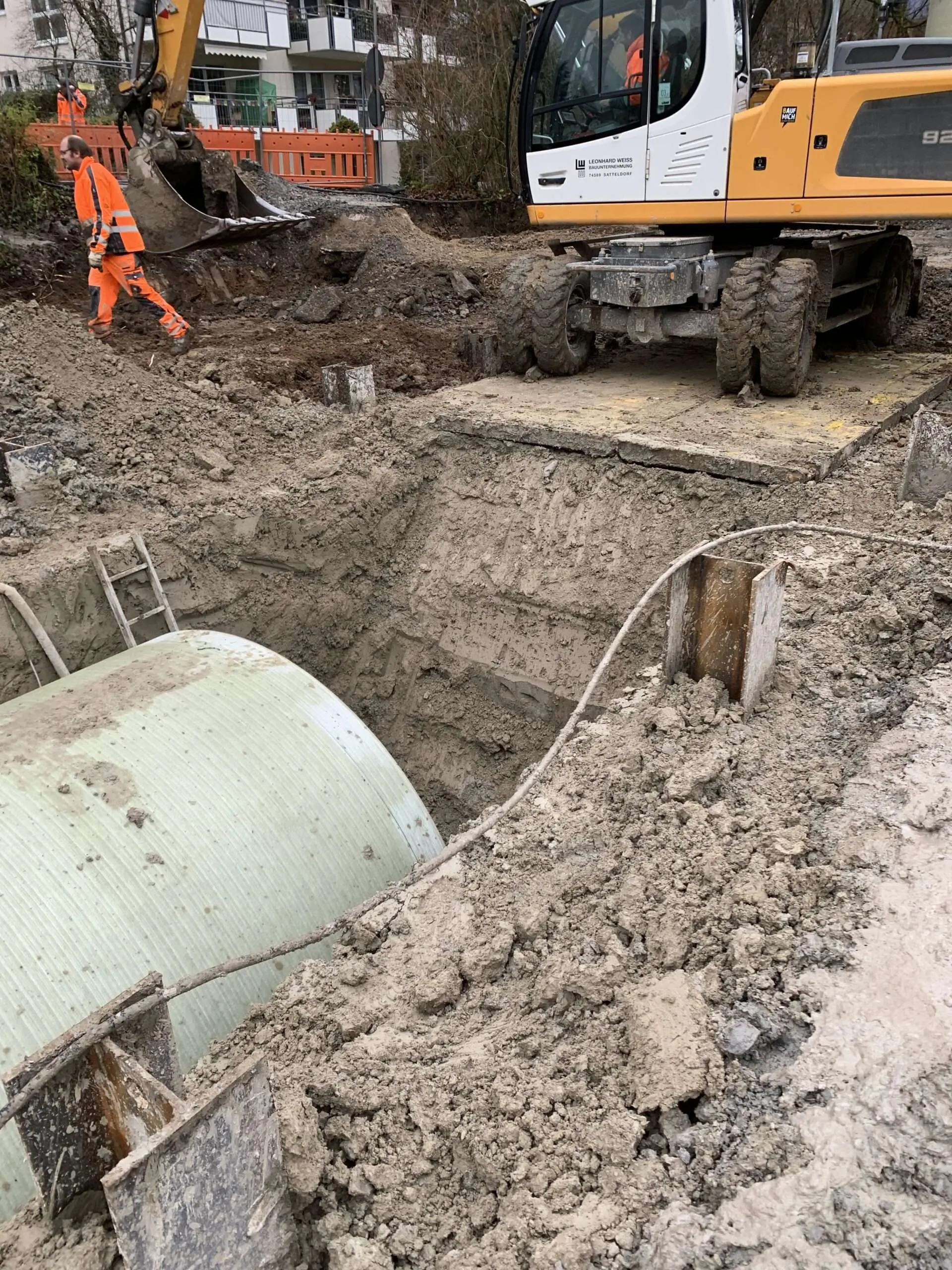

Verlegung der Rohre in RSS Geoponton -

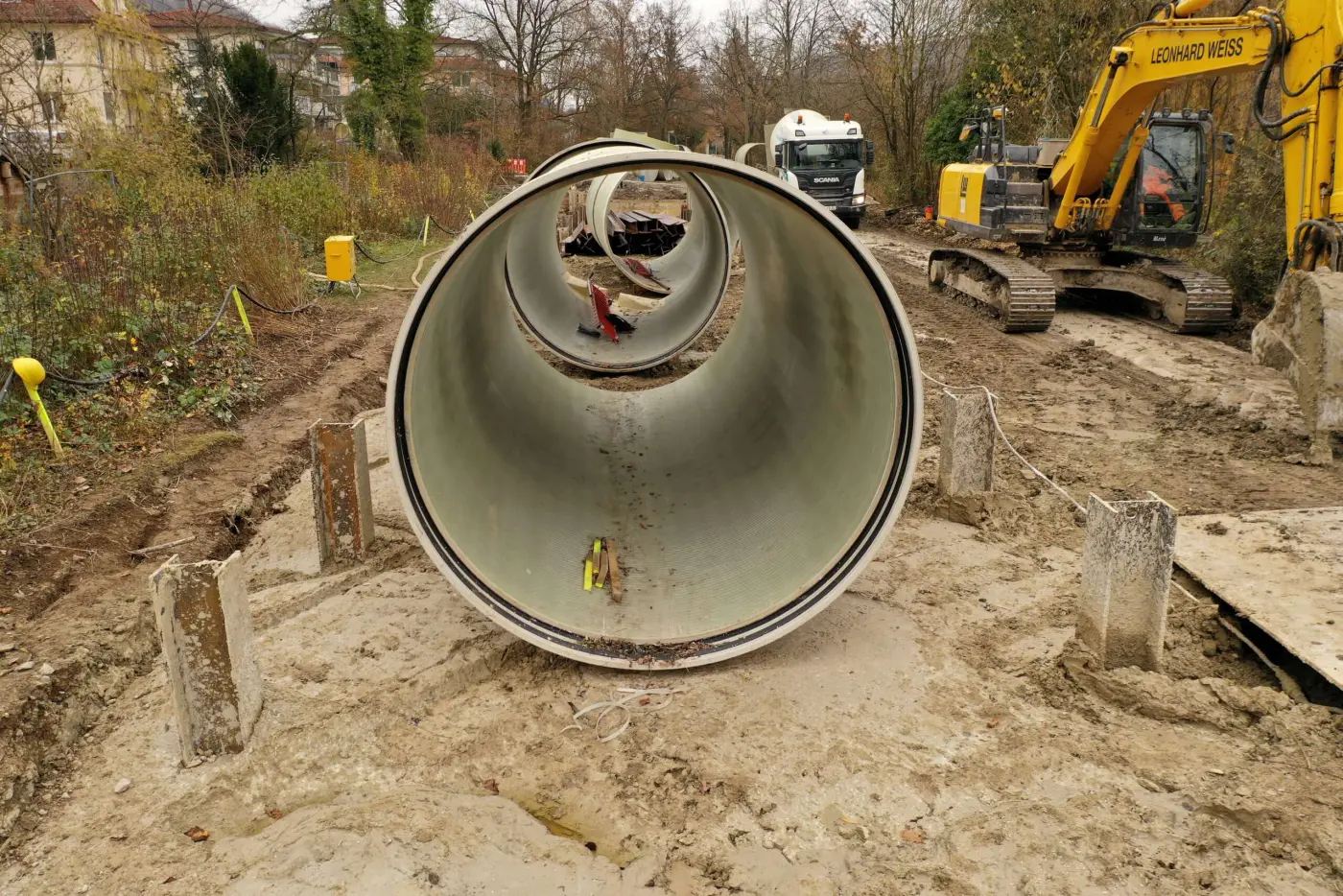

2600er GFK wird in wasserdichten RSS Geoponton verlegt -
Verlegen der Rohre ohne Wasserhaltung in wasserdichten RSS Geoponton -

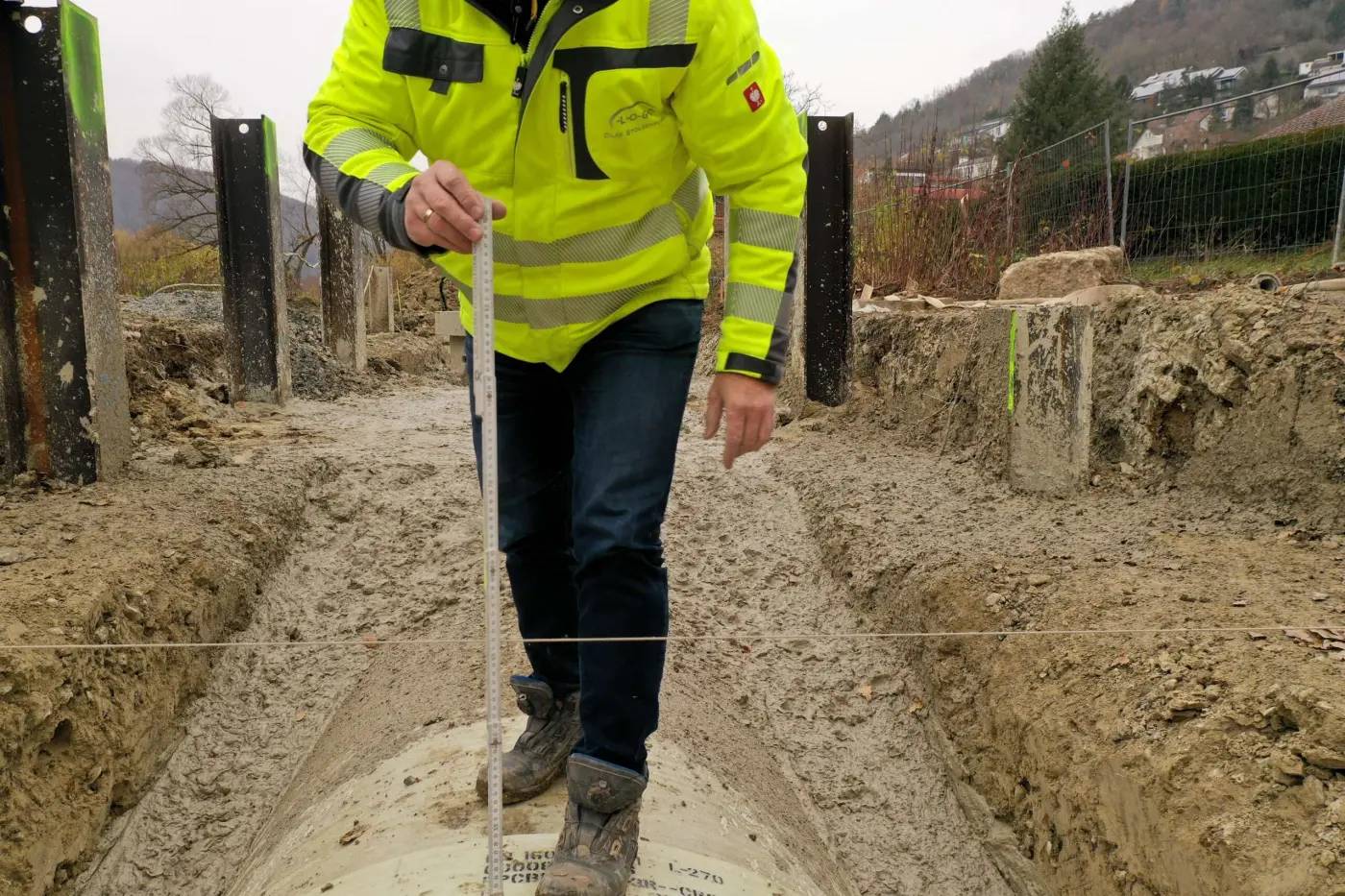

Messung Gefälle bei Zweitverfüllung RSS Geoponton -

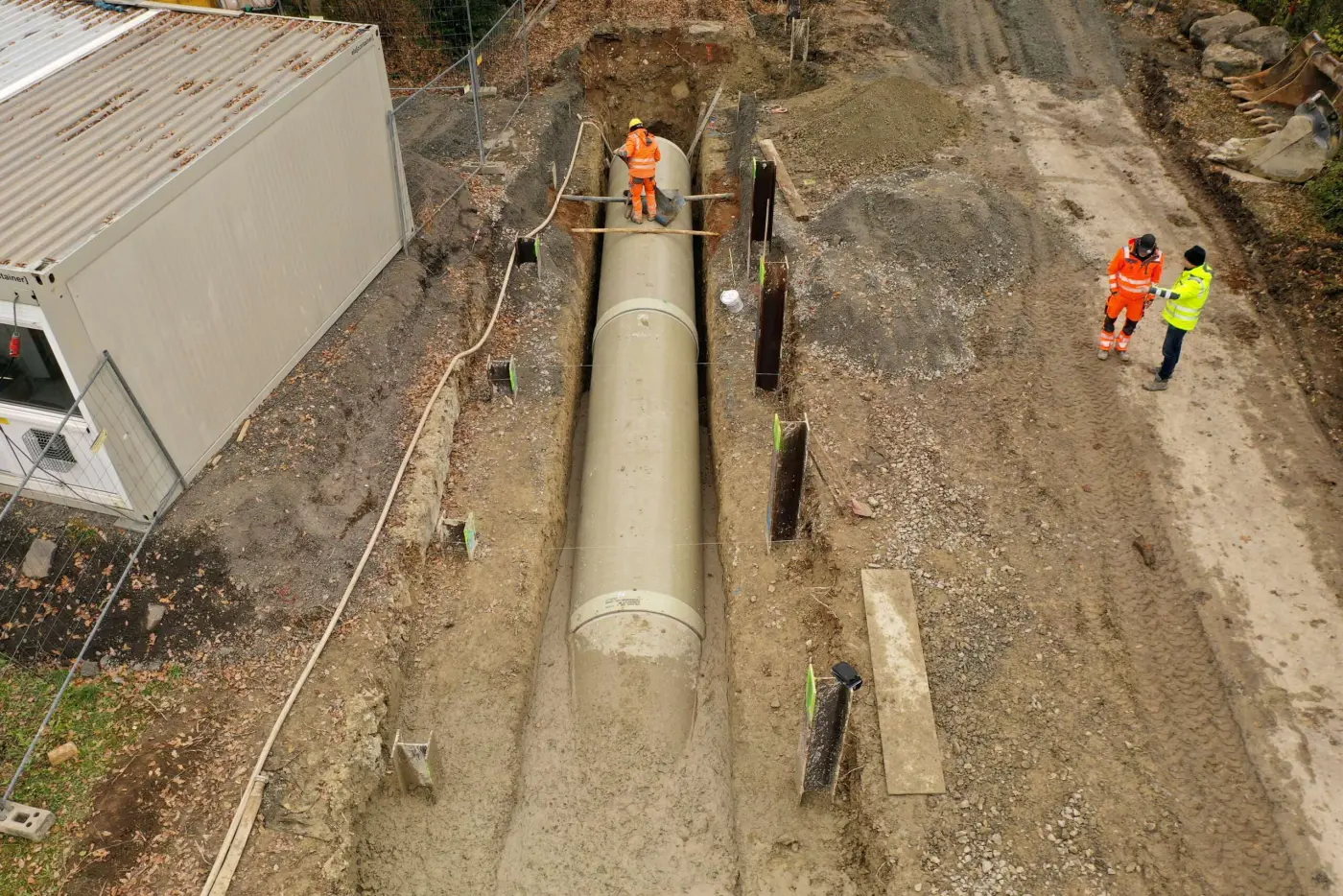

Kontinuierliche Zweitverfüllung RSS Geoponton -
Einhub Schachtbauwerk in RSS Geoponton -

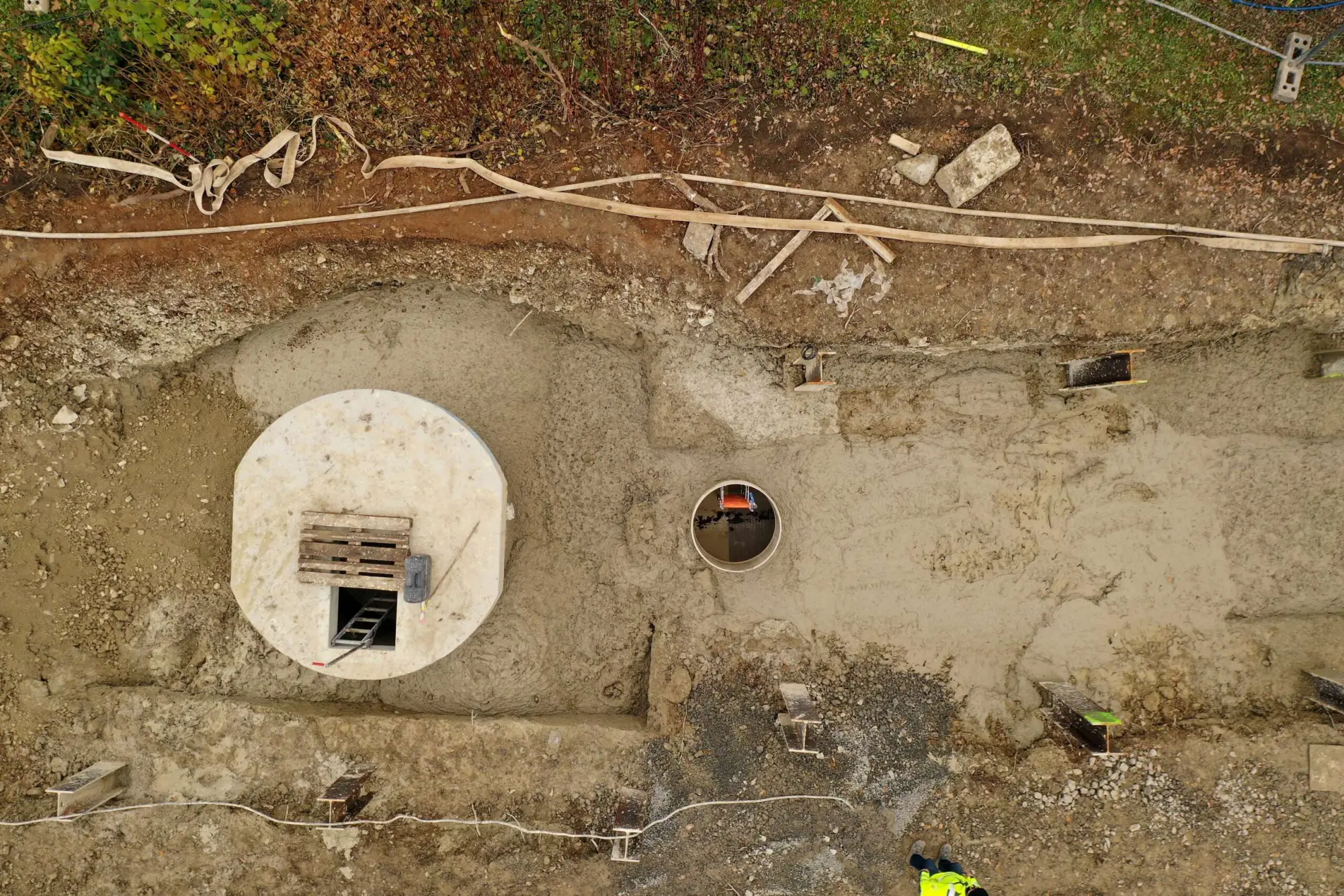

Bauwerk inkl. Zweitverfüllung Schachtbauwerk
