Wilhelmshaven – Maadedüker
- Ölfernleitung
- DN 700
- Bereich
- Wasserbau
Projekt
Ölfernleitung unter der Maade mit Flüssigboden gedükert – 360°-Bettung, auftriebssicher und unter Wasser ohne Unterwasserbeton hergestellt.
Wilhelmshaven – Dükerbau unter Wasser mit Flüssigboden im Kontraktorverfahren
Für die Erneuerung der Gewässerquerung einer Ölfernleitung DN 700 unter der Maade in Wilhelmshaven wurde ein neuartiges Flüssigbodenverfahren unter Wasser eingesetzt. Ziel war es, die Leitung ohne Unterwasserbeton, ohne Wasserhaltung und ohne Einschränkung des Abflussquerschnitts dauerhaft und auftriebssicher einzubauen.
Die Sohlschicht, das Rohrauflager und die vollständige Rohrumhüllung wurden im Kontraktorverfahren aus Flüssigboden hergestellt. Dadurch entstand eine hohlraumfreie, bodenähnliche Bettung mit dauerhaft hoher Standsicherheit, während der natürliche Gewässeraufbau nach Abschluss der Arbeiten vollständig wiederhergestellt werden konnte.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Gewässerquerung einer Ölfernleitung DN 700
- Bauarbeiten vollständig unter Wasser
- Keine Einschränkung des Abflussquerschnitts der Maade
- Hohe Anforderungen an Auftriebs- und Lagesicherung
- Wassergesättigte und suffosionsgefährdete Böden
- Kurze Außerbetriebnahme der Fernleitung
- Schutz angrenzender Naturschutzflächen
- Ersatz von Unterwasserbeton und Sandbettungen
02 / 05
Die Lösung
- Erst- und Zweitverfüllung mit Flüssigboden im Kontraktorverfahren
- Sohlschicht als Ersatz für Unterwasserbeton
- Hohlraumfreie 360°-Bettung der Rohrleitung
- Auftriebs- und Lagesicherung durch Flüssigboden
- Überspülbarer Spundwandkasten ohne Wasserhaltung
- Wiederherstellung des natürlichen Gewässerprofils
- Verfüllung der Anschlussbaugruben mit Flüssigboden
- Wiederverwendung des örtlichen Sandes als Baustoff
03 / 05
Fachplanerische Lösung
- Entwicklung der Unterwasser-Einbautechnologie
- Festlegung von Einbauebenen und Verfüllreihenfolge
- Ableitung der Rezepturparameter aus Auftrieb und Bettungsanforderungen
- Planung der Auftriebssicherung während aller Bauzustände
- Vorgaben für Pumptechnik und Kontraktorverfahren
- Fachtechnische Begleitung sämtlicher Einbauschritte
- Fremdüberwachung der Einbauqualität
- Nachweis der Rückverfestigung unter Wasser
04 / 05
FiFB-Lösungen
- Entwicklung einer projektspezifischen Flüssigbodenrezeptur
- Herstellung aus örtlichem Sandmaterial
- Einstellung hoher Pumpbarkeit und Unterwasserstabilität
- Sicherstellung geringer Wasserdurchlässigkeit
- Kontrolle von Ausbreitmaß und rheologischen Eigenschaften
- Qualitätssicherung nach Technischer Richtlinie Flüssigboden
- Laborprüfungen der Festigkeitsentwicklung
- Eigen- und Fremdüberwachung während der gesamten Bauausführung
05 / 05
Flüssigboden-Anwendung
- Gewässerquerungen und Dükerbauwerke
- Öl-, Gas- und Fernwärmeleitungen unter Gewässern
- Unterwasserbettungen ohne Unterwasserbeton
- 360°-Rohrbettungen im Kontraktorverfahren
- Auftriebssicherung großer Rohrleitungen
- Wasserdichte Anschlussbaugruben
- Bauen ohne Wasserhaltung und Gewässerumleitung
- Nachhaltige Wiederverwendung örtlicher Böden
Bilder
Eindrücke aus dem Projekt
-

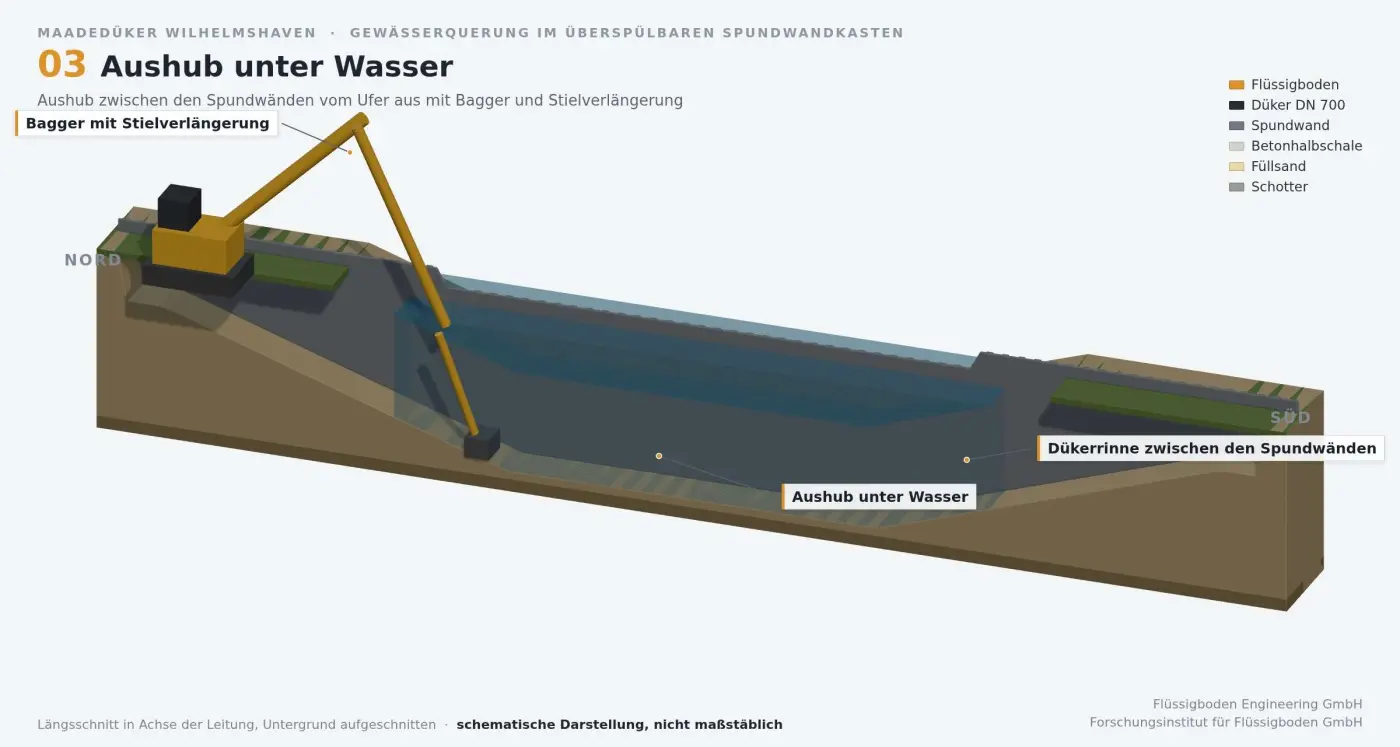

3D Bauablauf 03 Aushub unter Wasser mit Bagger und Stielverlängerung -

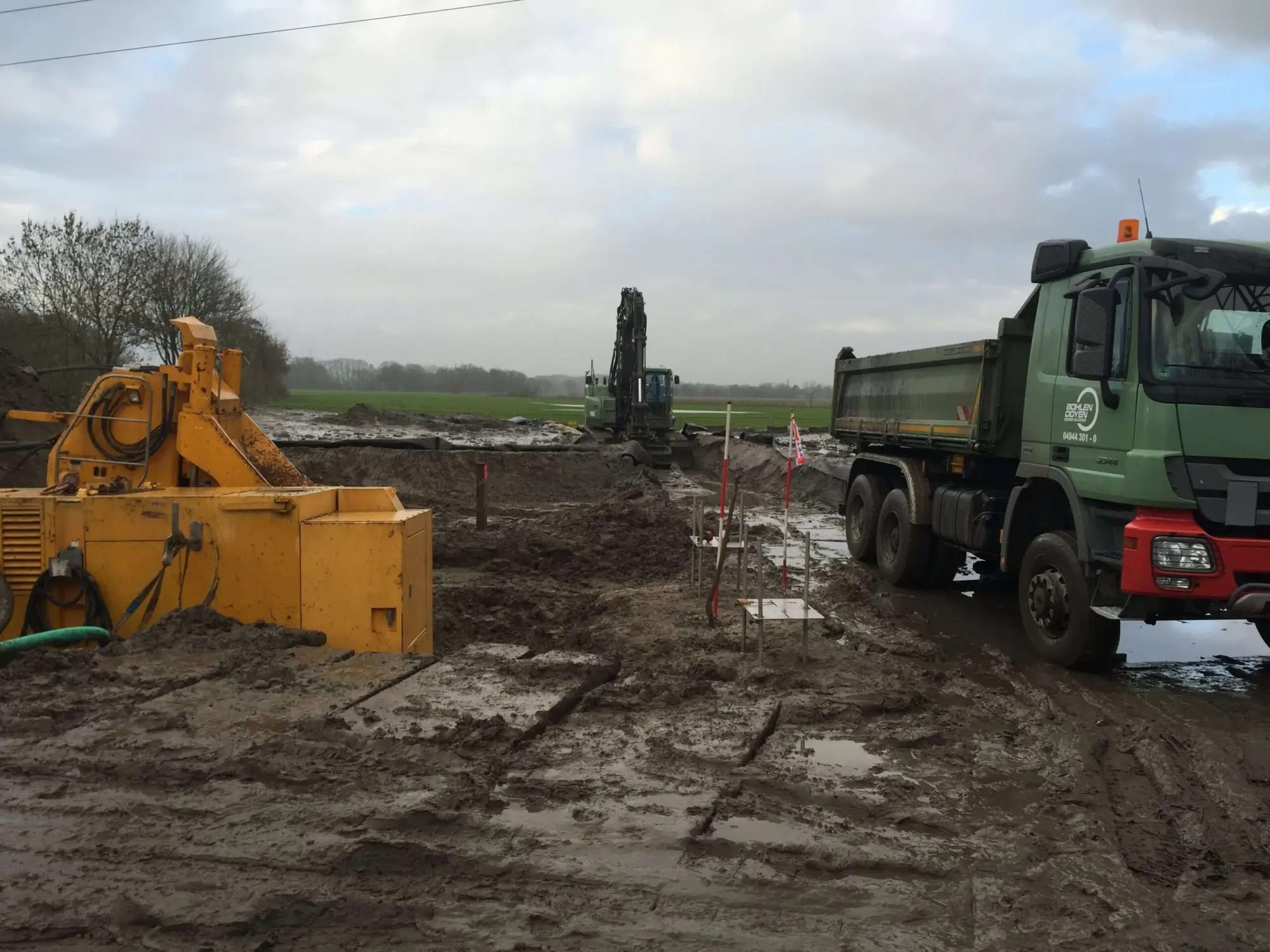

Baustellenfläche am Maadeufer - Aushubverladung und Separator -
Dükerleitung DN 700 mit GFK-Ummantelung auf dem Vormontageplatz -

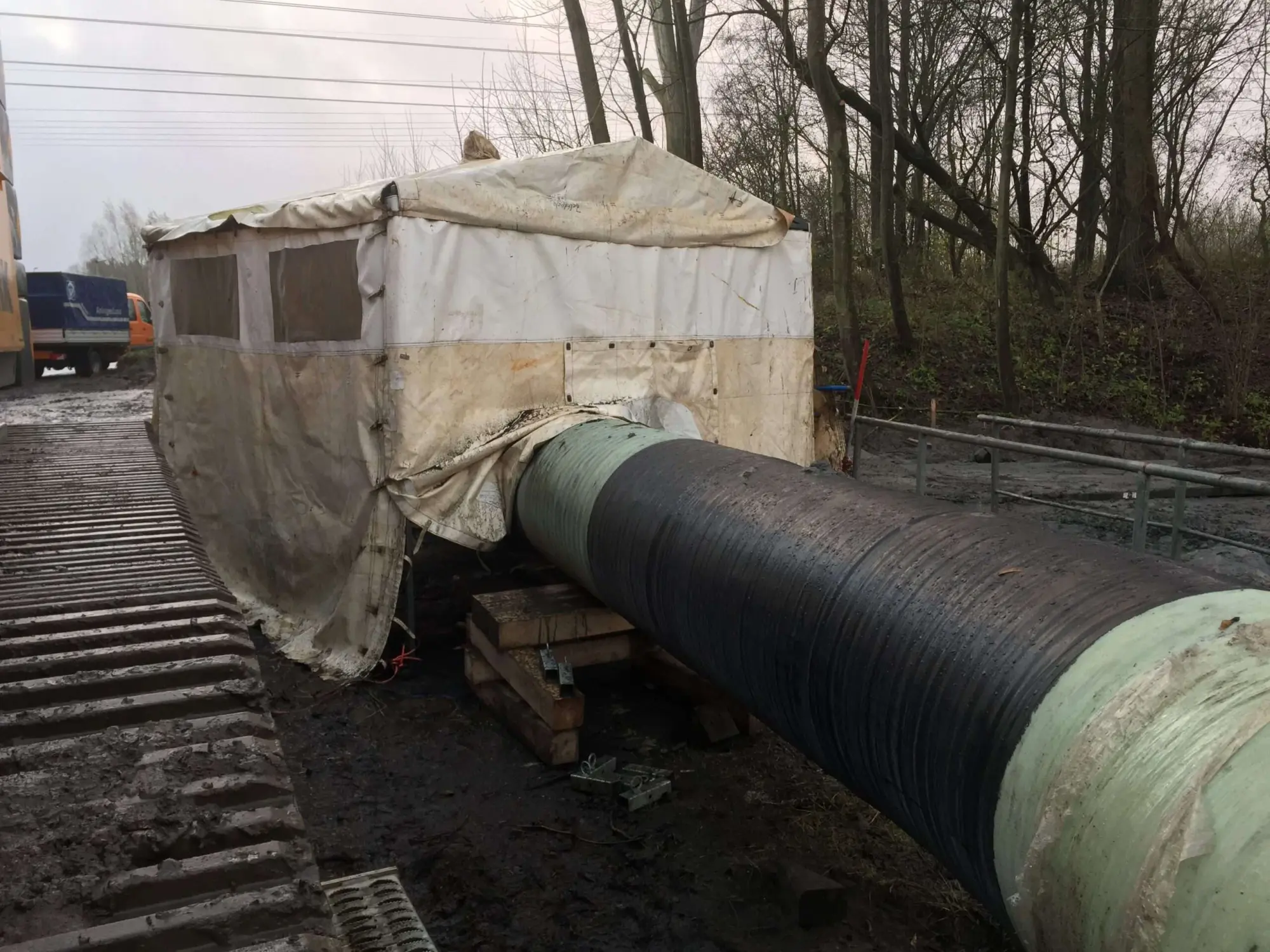

Schweißzelt für die Rundnähte der Ölfernleitung DN 700 -

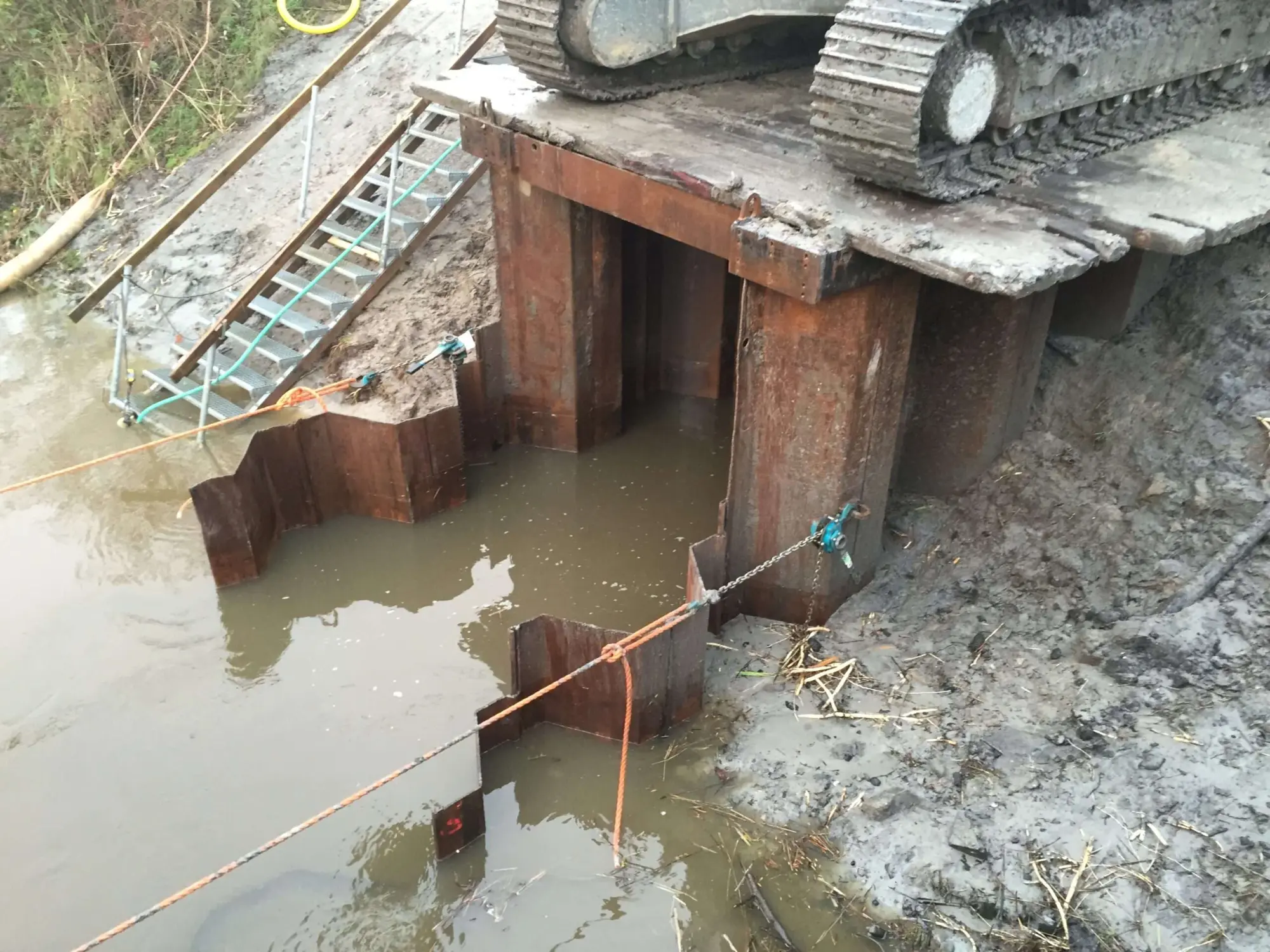

Spundwandkasten im Uferbereich als wasserdichte Anschlussbaugrube -
Spundwandkasten im Uferbereich mit bereitgelegten Betonhalbschalen -
Aushub der Dükerrinne unter Wasser zwischen den Spundwänden -

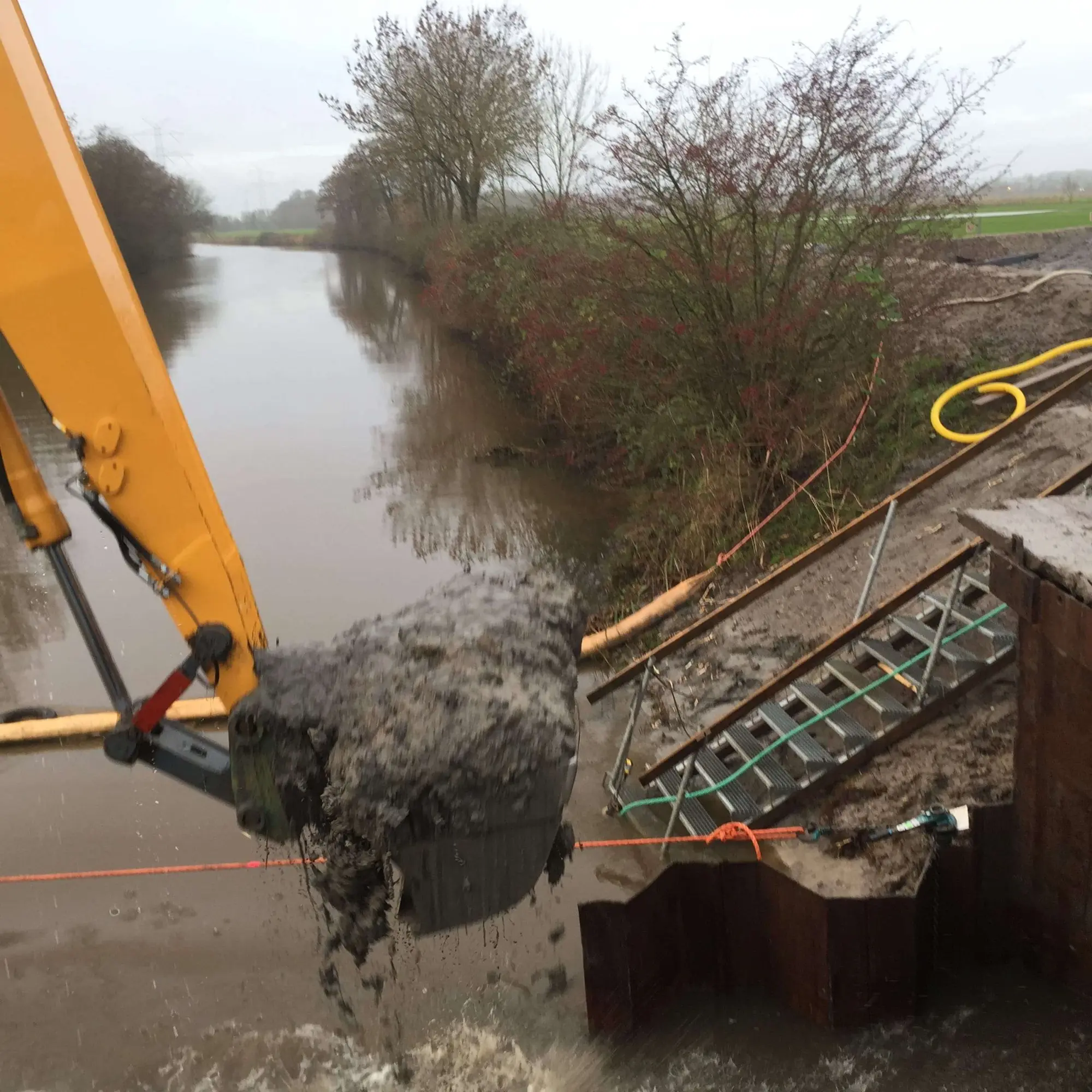

Aushub unter Wasser - Baggerschaufel mit wassergesättigtem Material -

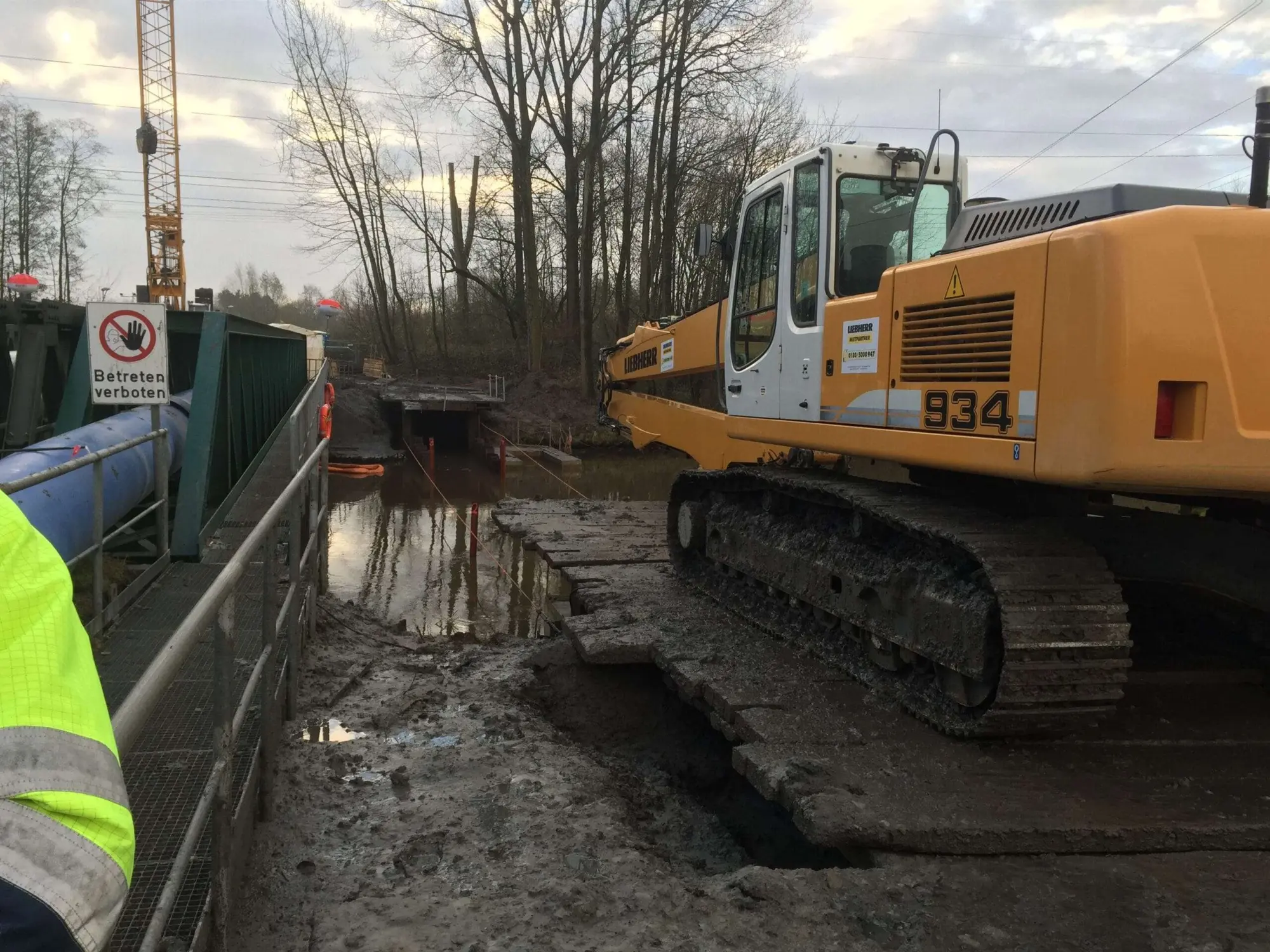

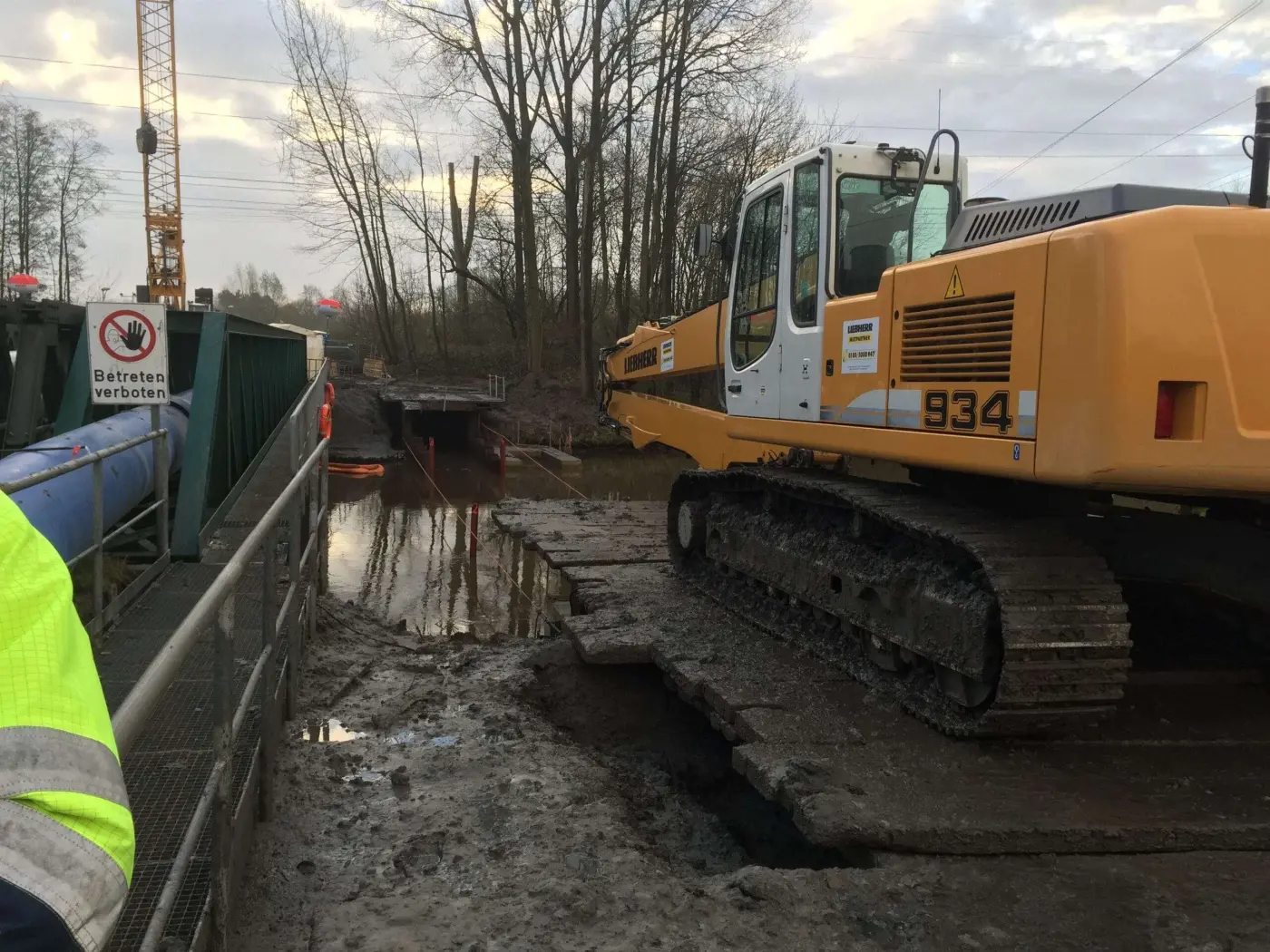

Ponton und Uferbaugrube während der Arbeiten in der Maade -
Taucher wird für den Einsatz in der Maade ausgerüstet -

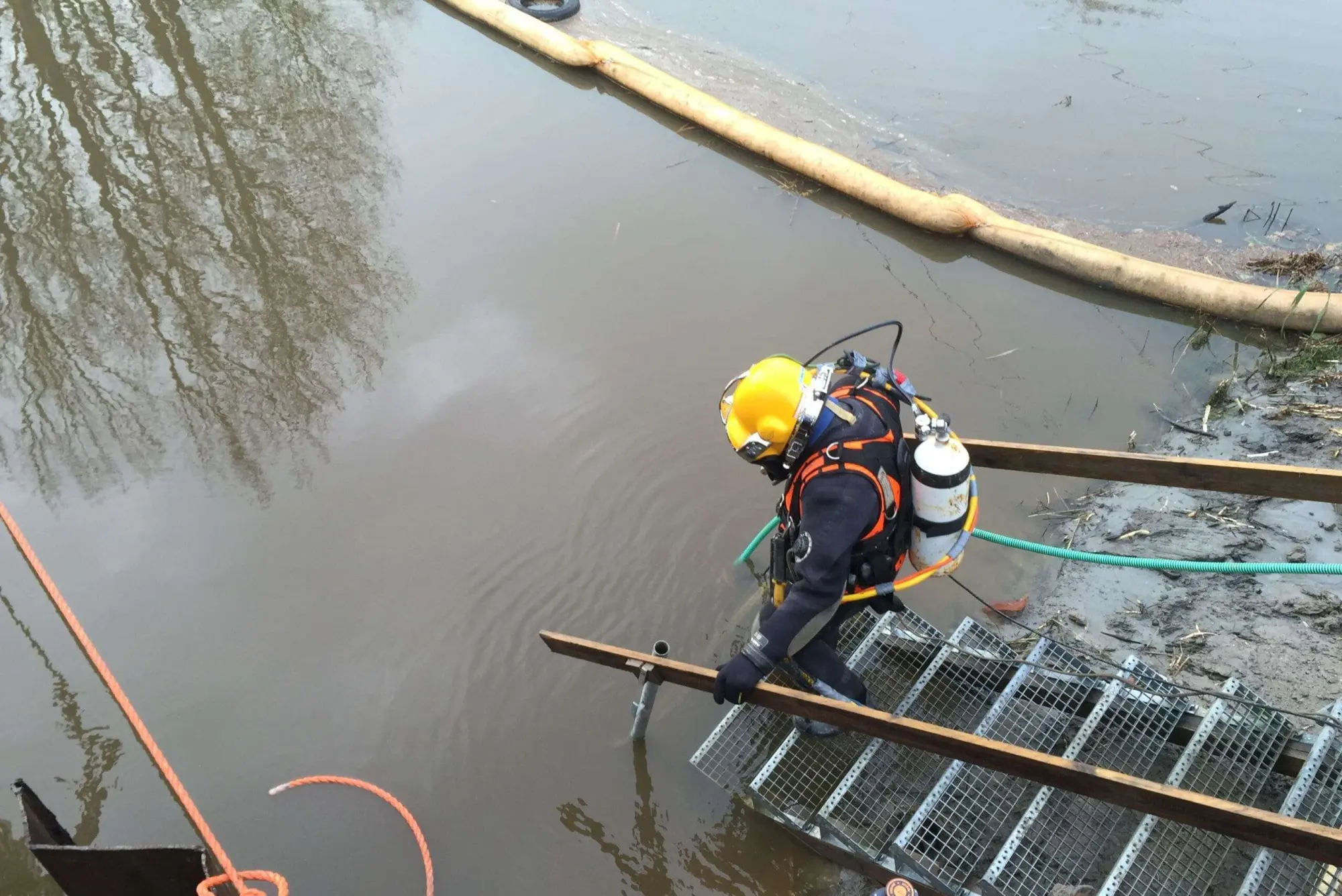

09_3_Taucher steigt zur Dükerrinne in die Maade ein -

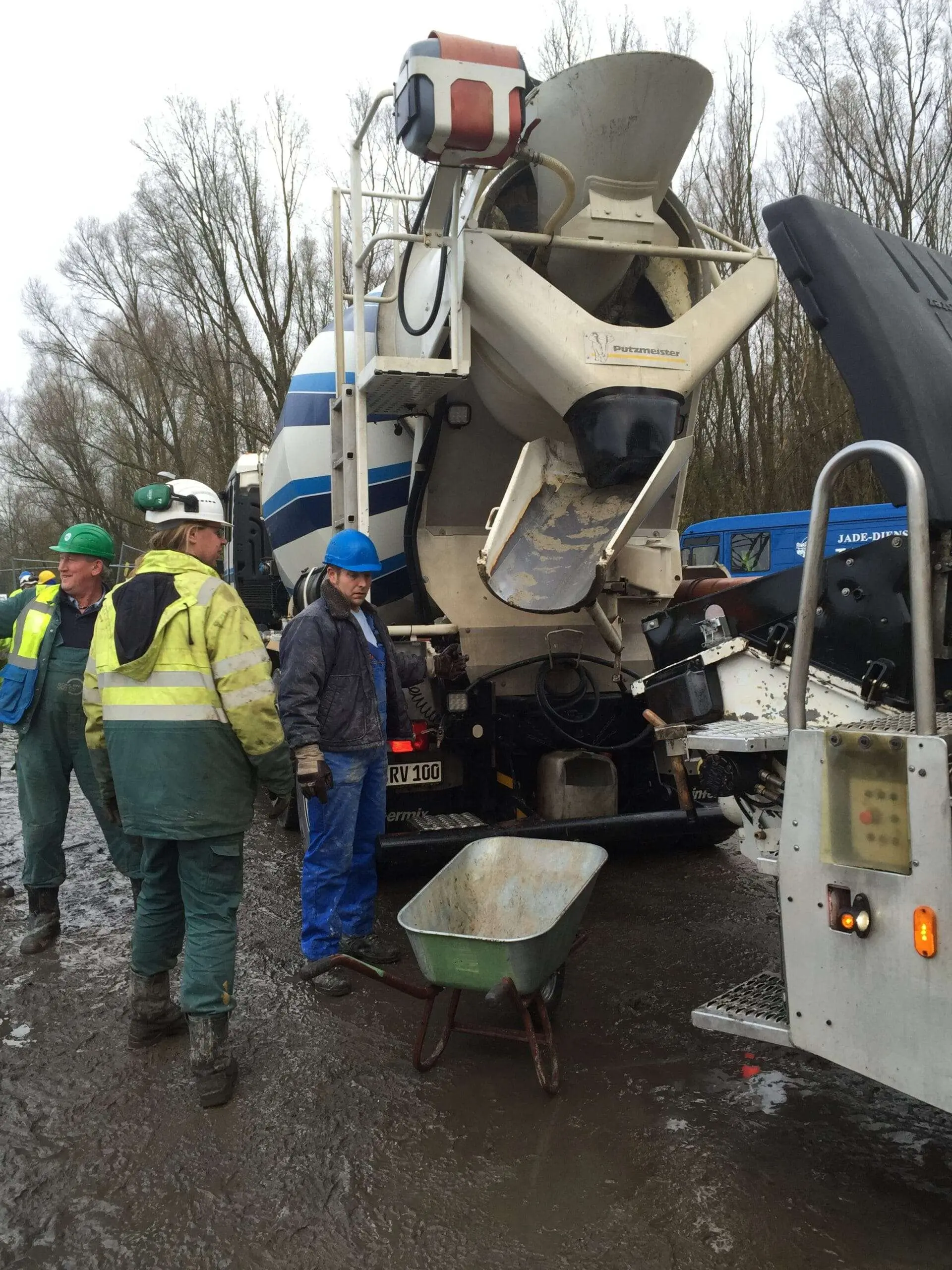

Fahrmischer mit Flüssigboden und Probenahme auf der Baustelle -

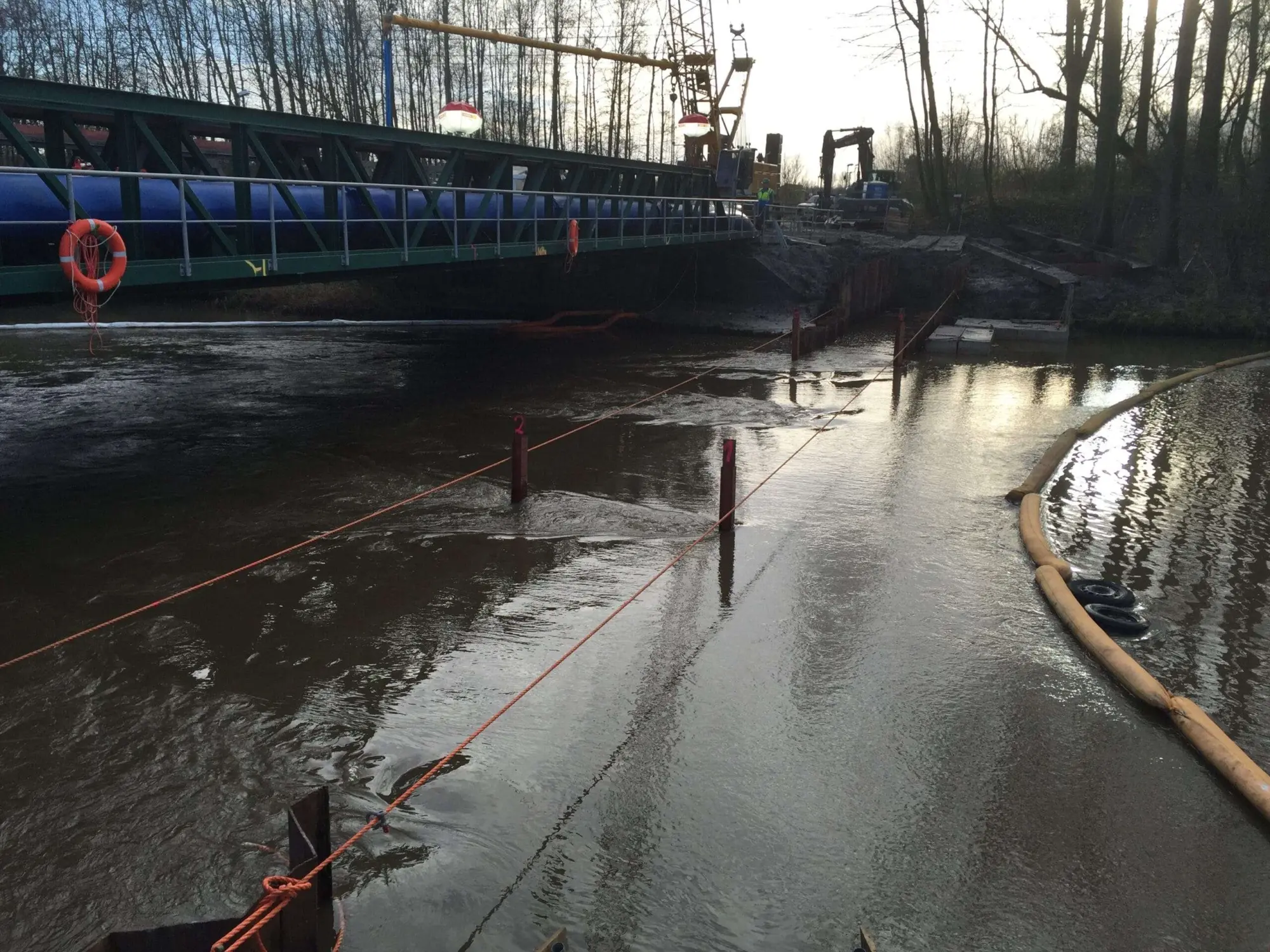

Überspülbarer Düker - die Maade fließt frei über die abgetrennten Spundwände -

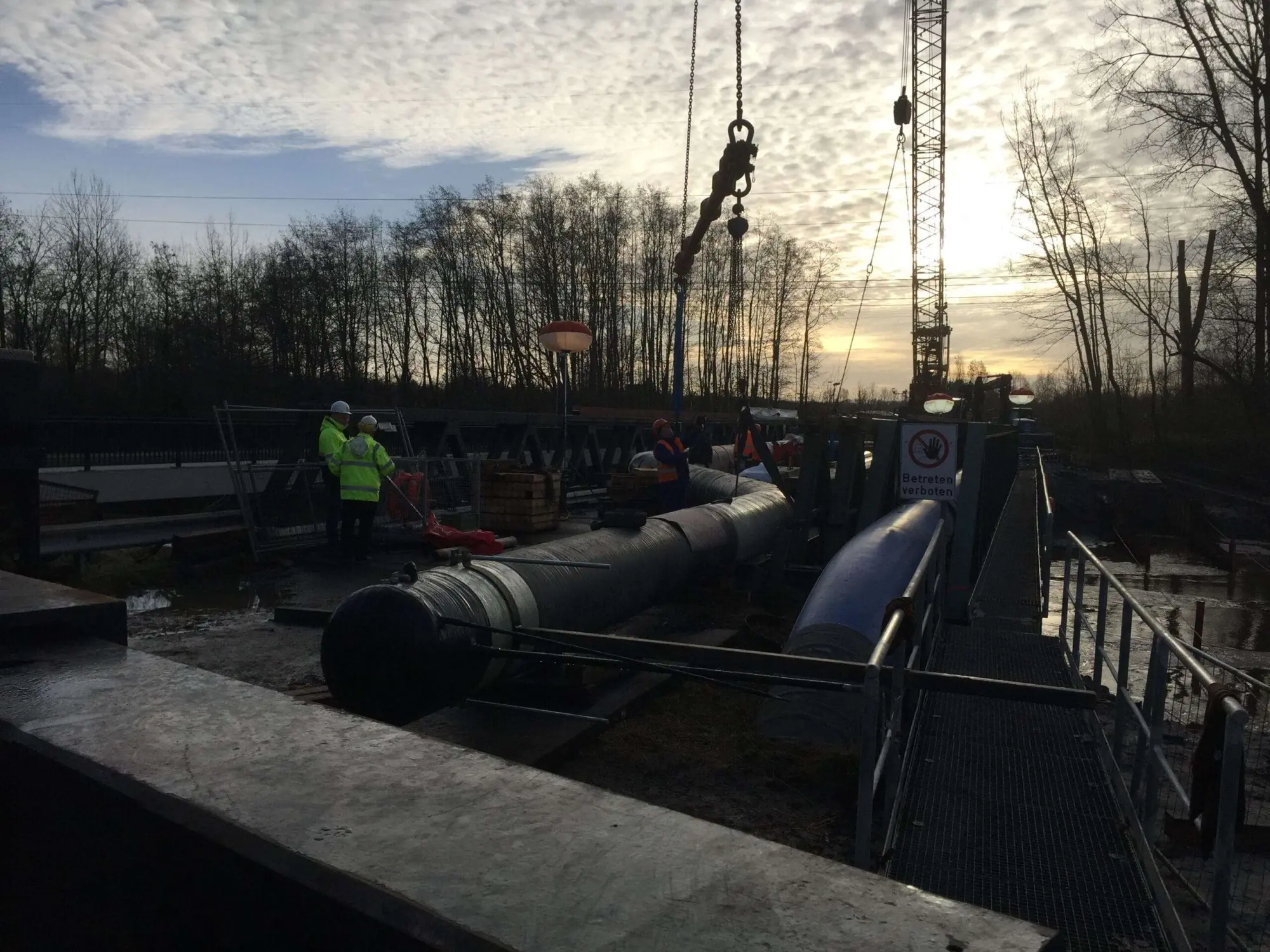

Vormontierter Düker wird für den Einhub angeschlagen -

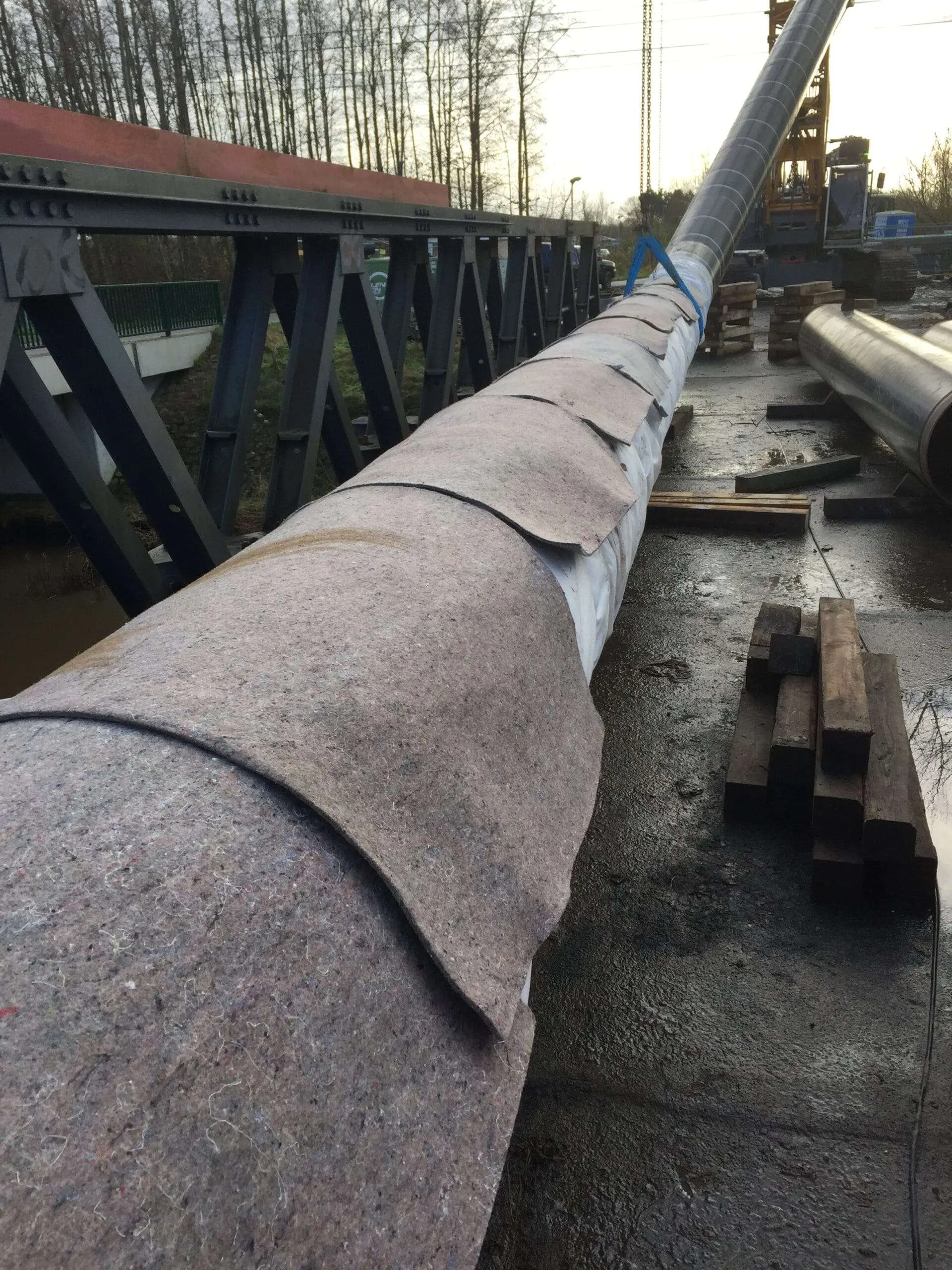

Dükerleitung mit Geotextil-Schutzumhüllung vor dem Einhub -

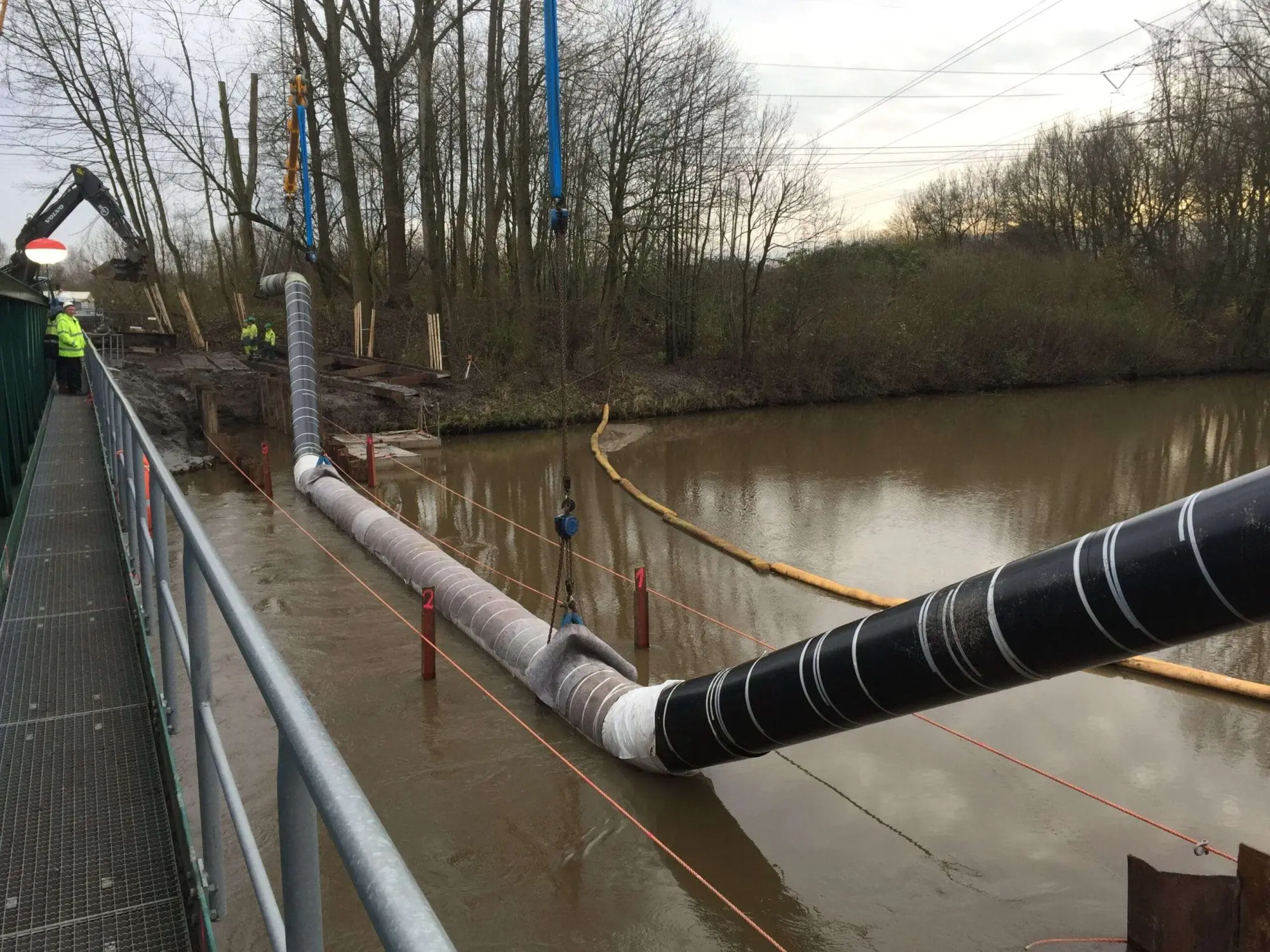

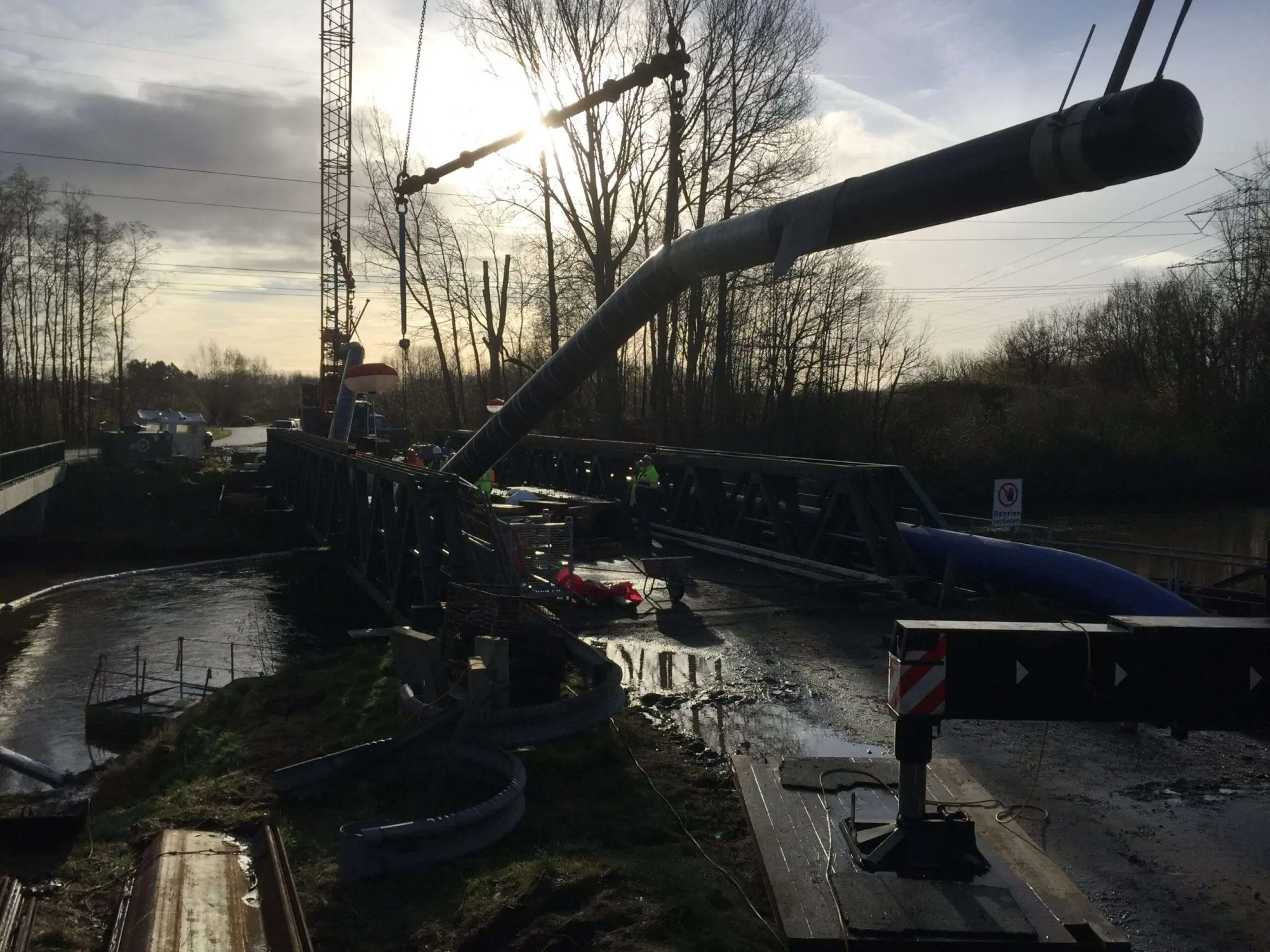

Dükerleitung wird über die Dükerrinne eingeschwenkt -
Dükerleitung im Gewässerlauf der Maade auf Position -

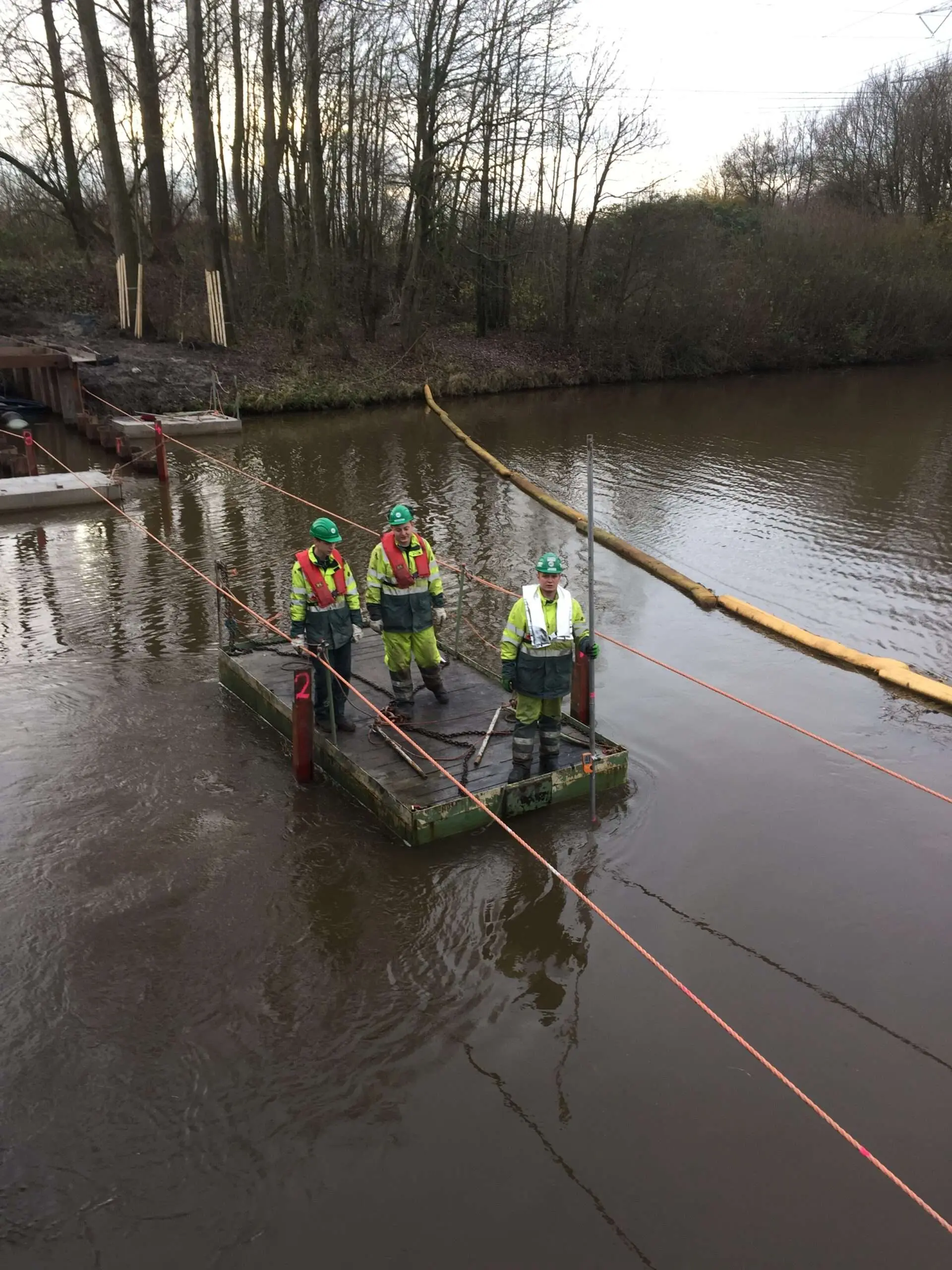

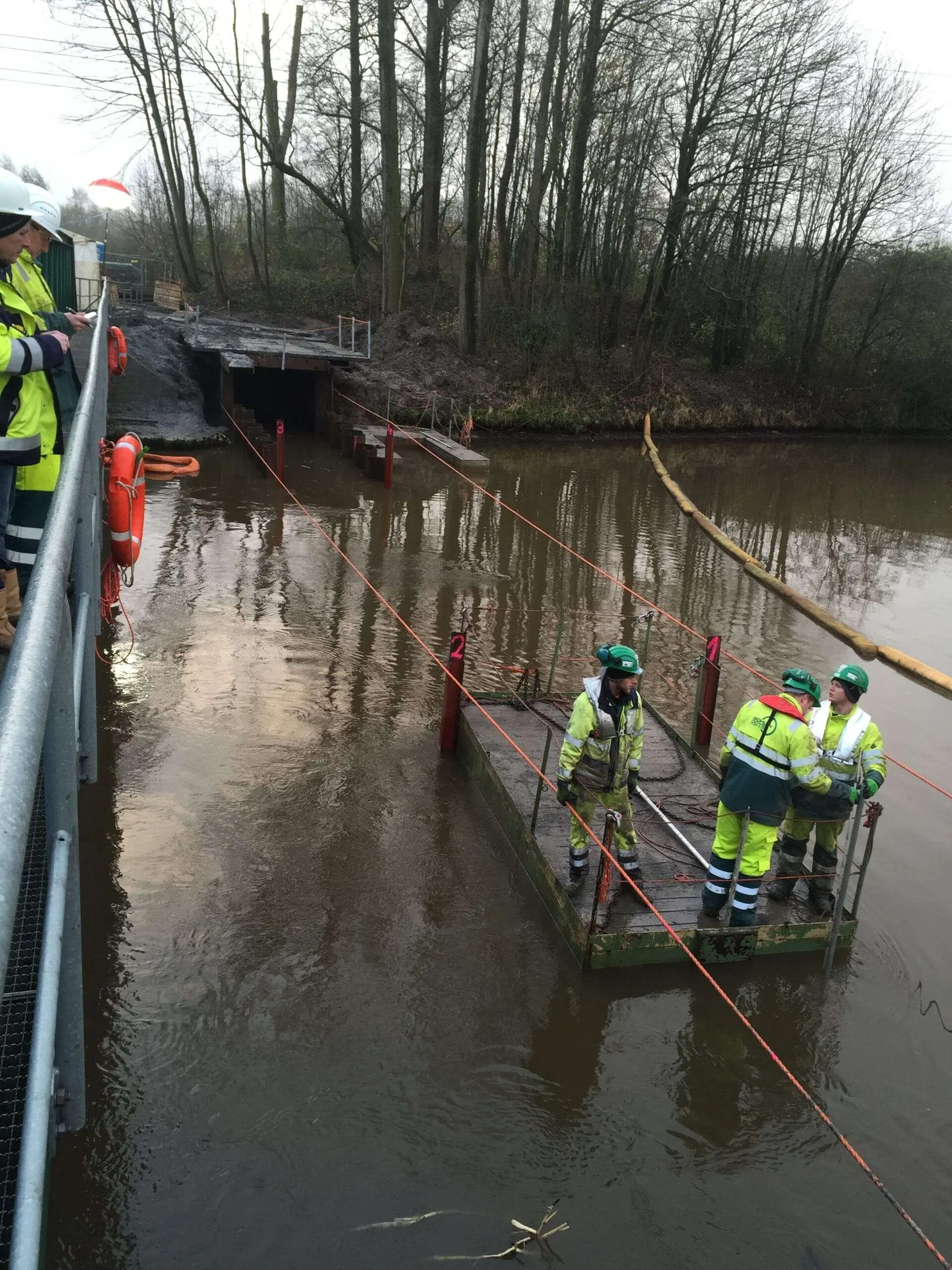

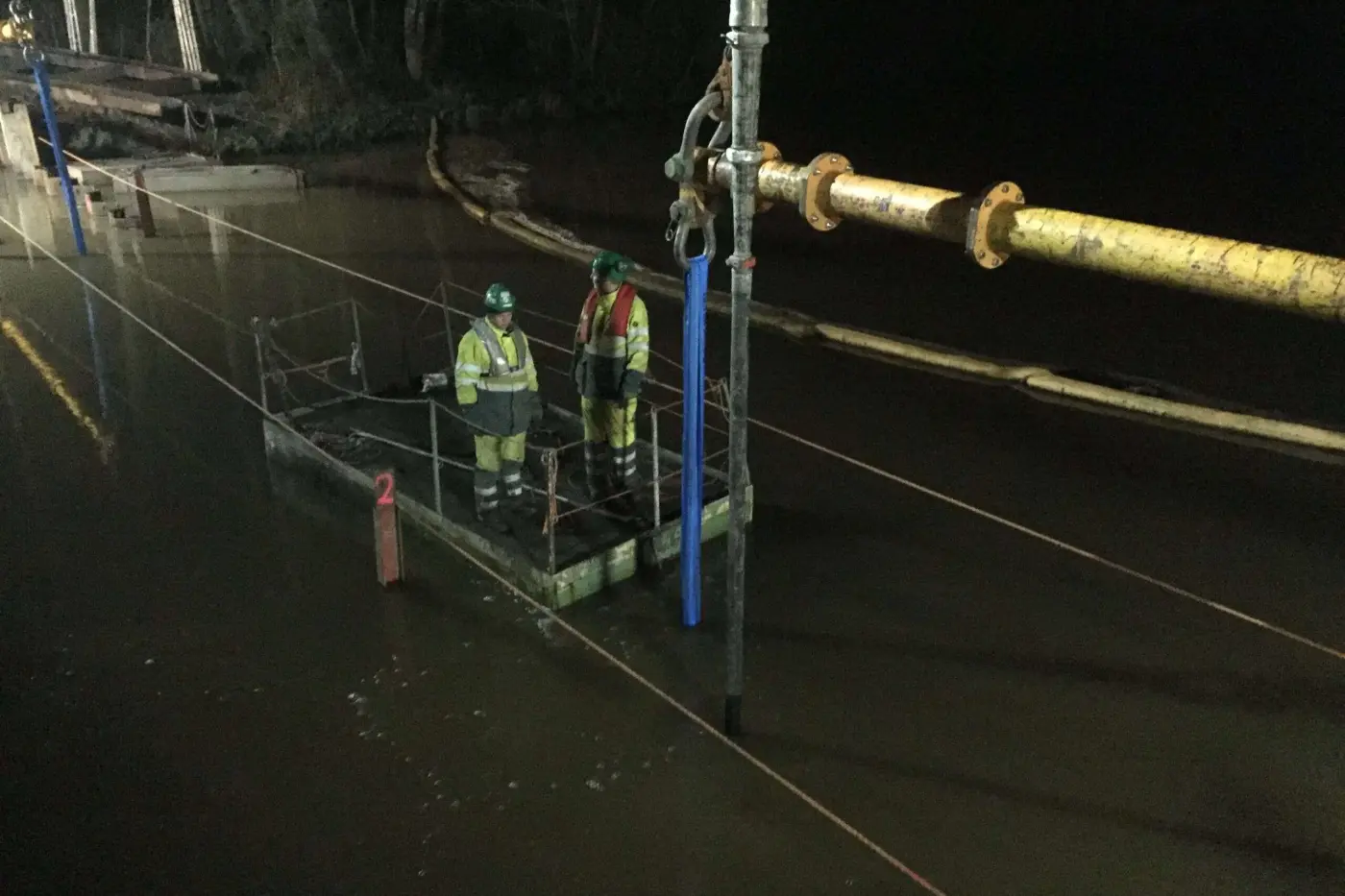

Messgestänge vom Ponton zur Kontrolle der Rohrlage -

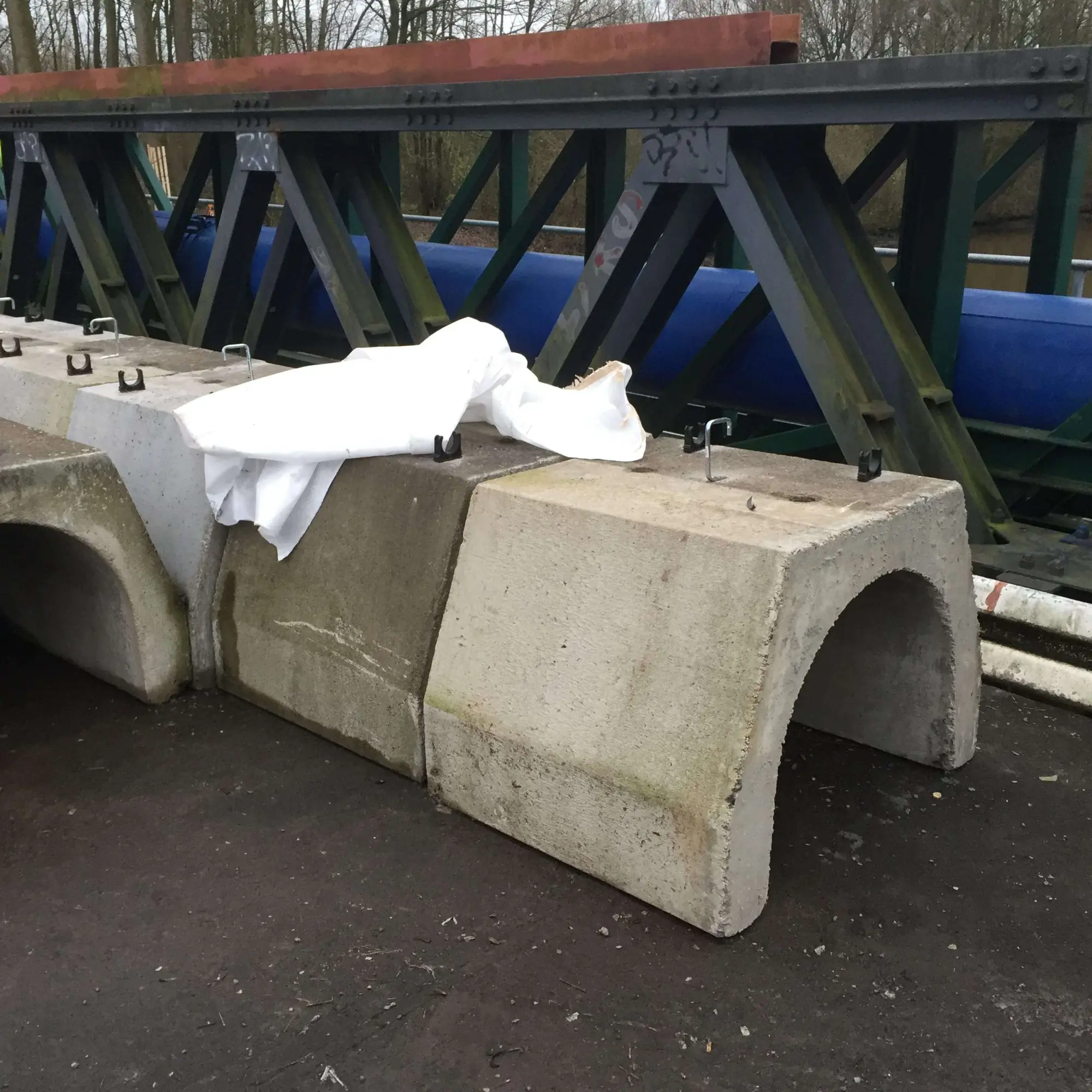

Betonhalbschalen als mechanischer Schutz und Auftriebssicherung bereitgestellt -

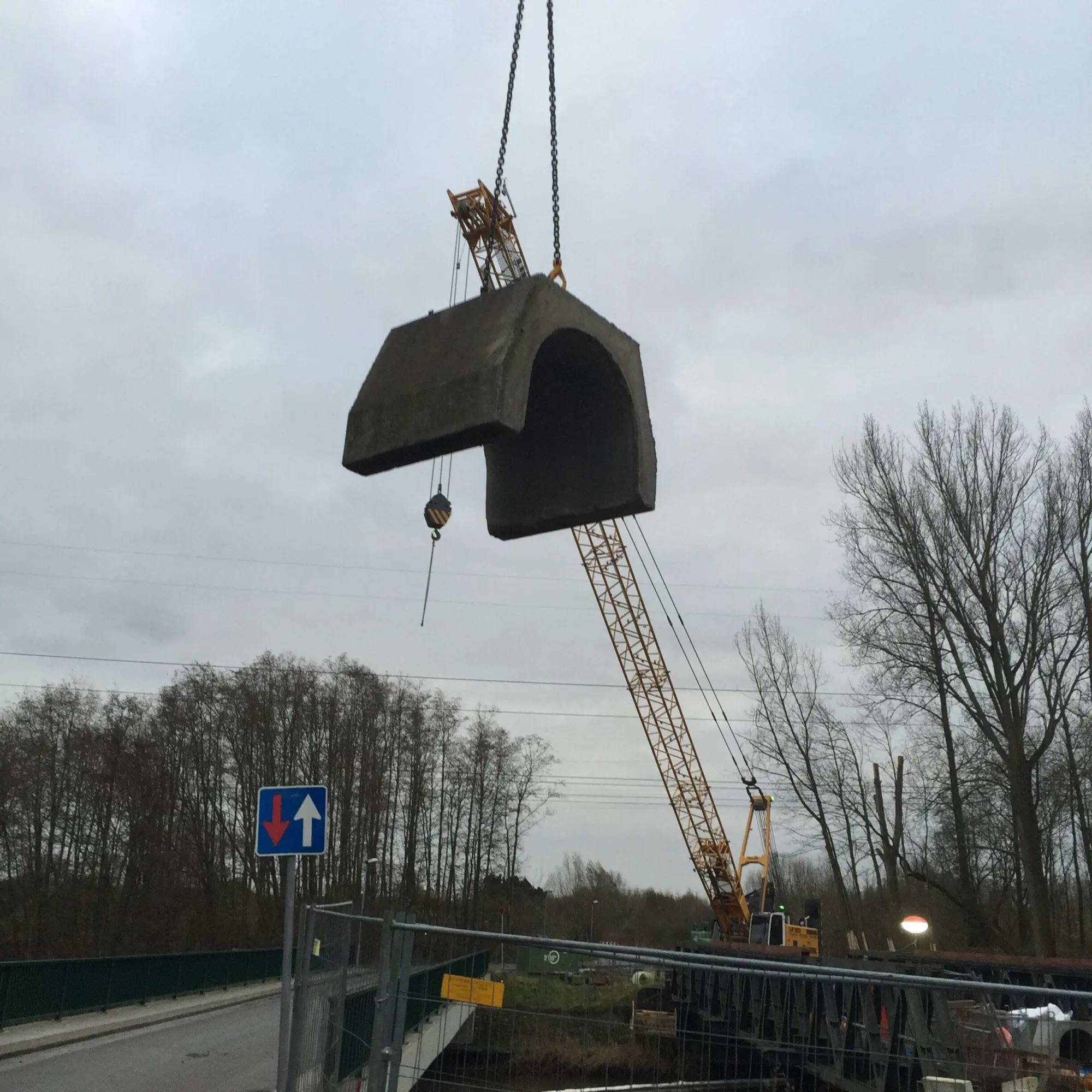

Betonhalbschale wird zum Einbau unter Wasser eingehoben -

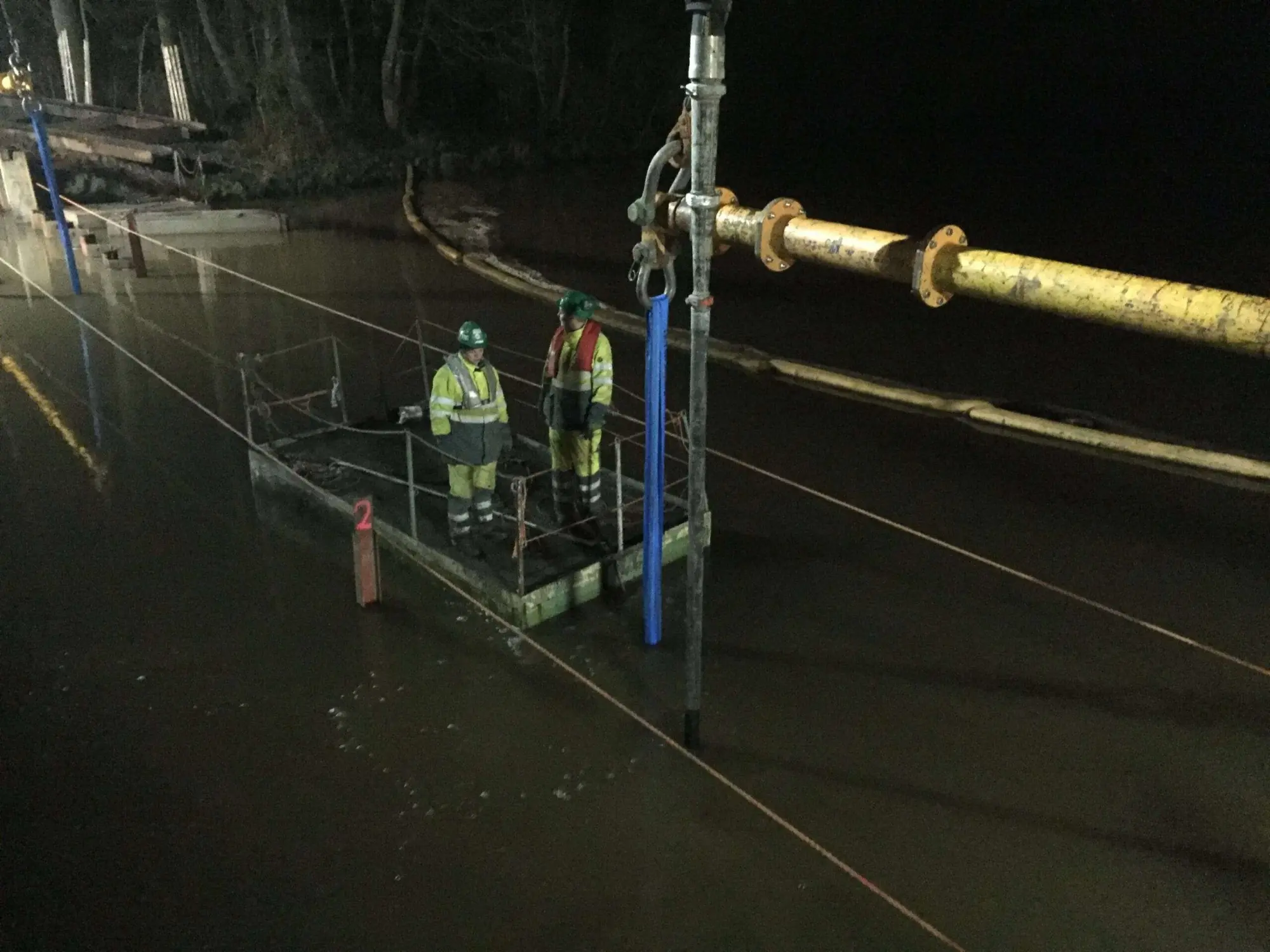

Zweitverfüllung mit Flüssigboden vom Ponton aus gesteuert -

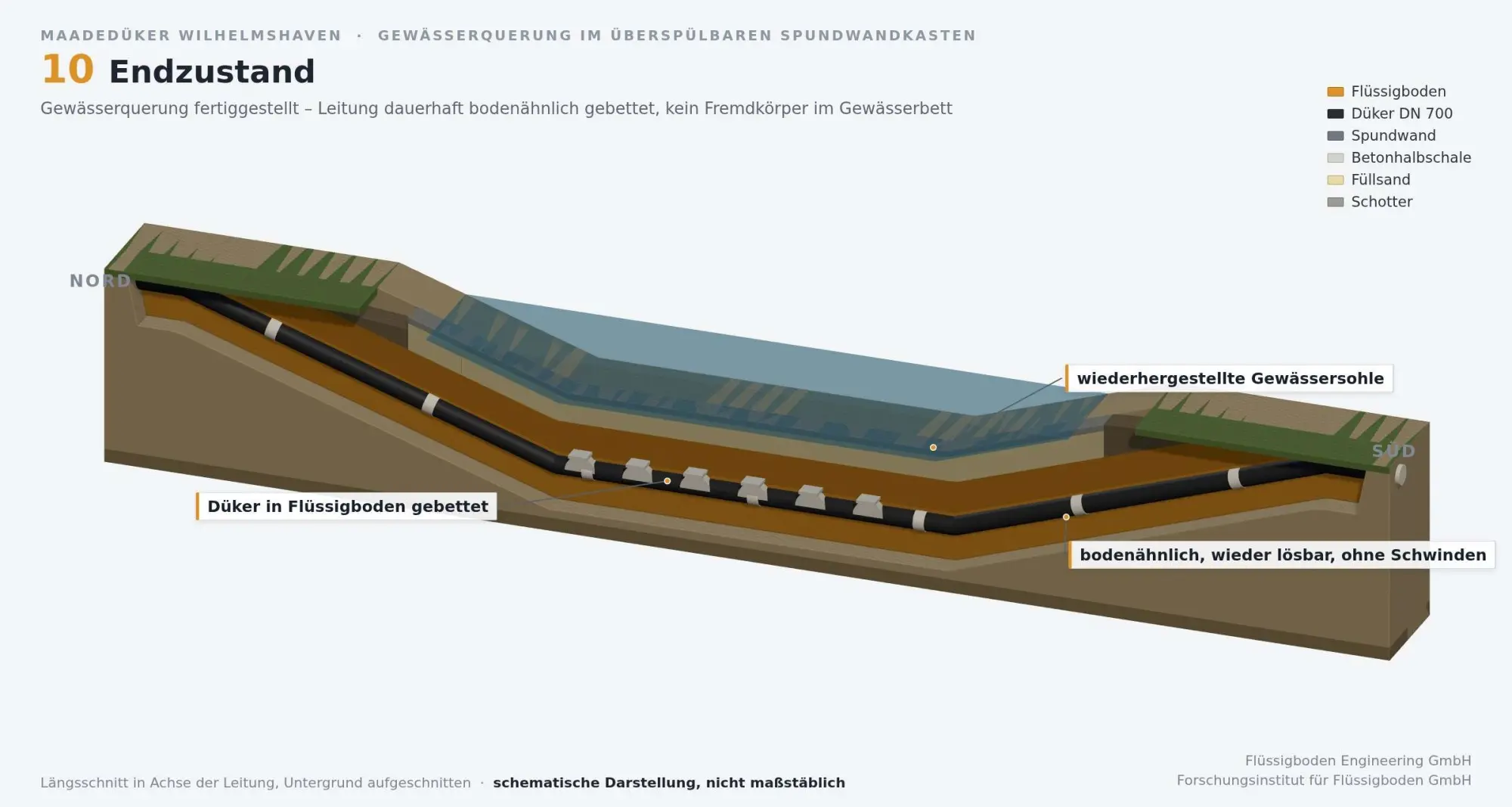

3D Bauablauf 10 Endzustand - Düker bodenähnlich in Flüssigboden gebettet
