Sindelfingen Wolboldstraße – Fernwärme
- Bereich
- Fernwärme
Projekt
Fernwärme-, Gas- und Trinkwasserleitungen mit Flüssigboden verlegt – thermisch optimiert, ressourcenschonend und ausgezeichnet mit dem Nachhaltigkeitspreis „Der Grüne Zweig 2025“.
Sindelfingen – nachhaltiger Fernwärmeausbau mit vollständiger Flüssigbodenverfüllung
Im Zuge der Erneuerung der Fernwärme-, Gas- und Trinkwasserversorgung in der Wolboldstraße in Sindelfingen wurde die komplette Leitungsinfrastruktur in Flüssigbodenbauweise hergestellt. Die innerstädtische Trasse war geprägt durch zahlreiche Leitungsquerungen, beengte Platzverhältnisse sowie anspruchsvolle geotechnische und hydrogeologische Randbedingungen.
Durch die vollständige Grabenverfüllung mit Flüssigboden konnten Bettung, Lastverteilung und Verfüllung in einem integrierten Bauwerk kombiniert werden. Zusätzlich schützen speziell entwickelte Gewölbeblöcke querende Bestandsleitungen vor Verkehrslasten, während die Fernwärmeleitungen eine thermisch optimierte Bettung mit definierten Reibkräften erhalten.
Das Projekt gilt heute als Referenz für nachhaltigen Fernwärmeausbau und wurde 2025 mit dem Nachhaltigkeitspreis „Der Grüne Zweig“ ausgezeichnet.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Hohe Dichte kreuzender Bestandsleitungen
- Beengte innerstädtische Platzverhältnisse
- Arbeiten mit Verbauboxen und zusätzlichen Verbaubohlen
- Heterogene Baugrundverhältnisse mit verwittertem Gipskeuper
- Sulfathaltige Böden und zirkulierendes Grundwasser
- Schutz querender Leitungen vor Verkehrslasten (SLW 60)
- Beherrschung thermischer Beanspruchungen der Fernwärmeleitungen
- Nachhaltige Nutzung des Aushubbodens und Vermeidung von Entsorgung
02 / 05
Die Lösung
- Vollständige Grabenverfüllung mit Flüssigboden
- Wiederverwendung des anstehenden Bodens als Baustoff
- Herstellung von Gewölbeblöcken zum Schutz querender Leitungen
- Thermisch abgestimmte Bettung der Fernwärme-KMR-Leitungen
- Verzicht auf klassische Sandbettungen und lagenweise Verdichtung
- Integration von Bettung, Lastabtrag und Verfüllung in einem System
03 / 05
Fachplanerische Lösung
- Auswertung der Baugrundverhältnisse als Grundlage der Dimensionierung
- Hydrogeologische Modellierung zur Bewertung der Grundwasserverhältnisse
- FEM-Nachweise für Gewölbeblöcke und Rohrbettung
- Thermomechanische Berechnung der Rohr-Boden-Interaktion
- Nachweis der Reibkräfte bei thermischer Längsdehnung
- Rohrauftriebs- und Standsicherheitsnachweise
- Entwicklung eines technologischen Ablauf- und Qualitätssicherungskonzepts
04 / 05
FiFB-Lösungen
- Entwicklung zweier projektspezifischer Flüssigbodenrezepturen
- Einstellung definierter Tragfähigkeits- und Verformungsparameter
- Sicherstellung hoher Volumenstabilität und geringer Wasserdurchlässigkeit
- Fließfähige Rezepturen mit minimalem Absetzverhalten
- Qualitätssicherung durch Eigen- und Fremdüberwachung
- Kontinuierliche Kontrolle von Thixotropie, Setzmaß und Materialeigenschaften
05 / 05
Flüssigboden-Anwendung
- Vollständige Grabenverfüllung im Fernwärmebau
- Verlegung von Gas- und Trinkwasserleitungen
- Thermisch optimierte Bettung von KMR-Fernwärmeleitungen
- Gewölbeblöcke zum Schutz querender Bestandsleitungen
- Leitungsbau in sulfathaltigen Böden und schwierigen Baugrundverhältnissen
- Nachhaltiger innerstädtischer Infrastrukturausbau
Bilder
Eindrücke aus dem Projekt
-

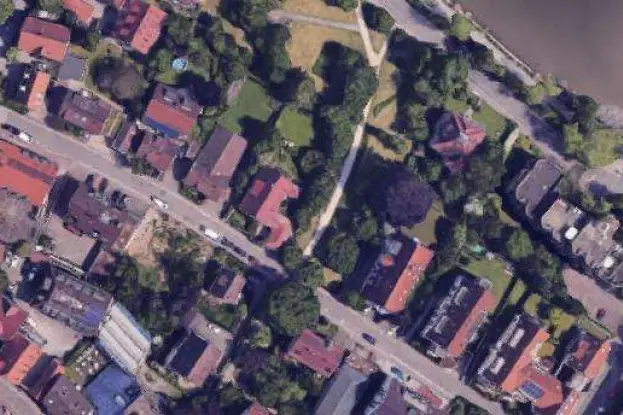

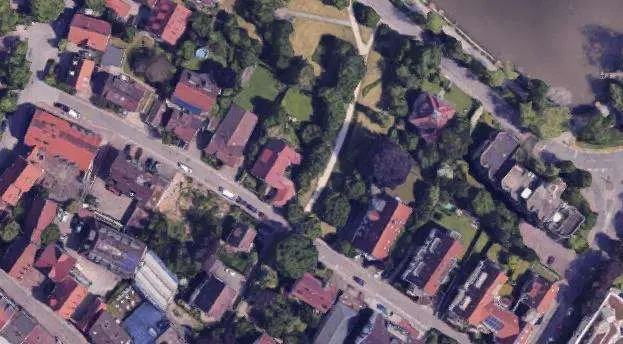

Lageplan der geplanten Fernwaermeleitung Wolboldstrasse -

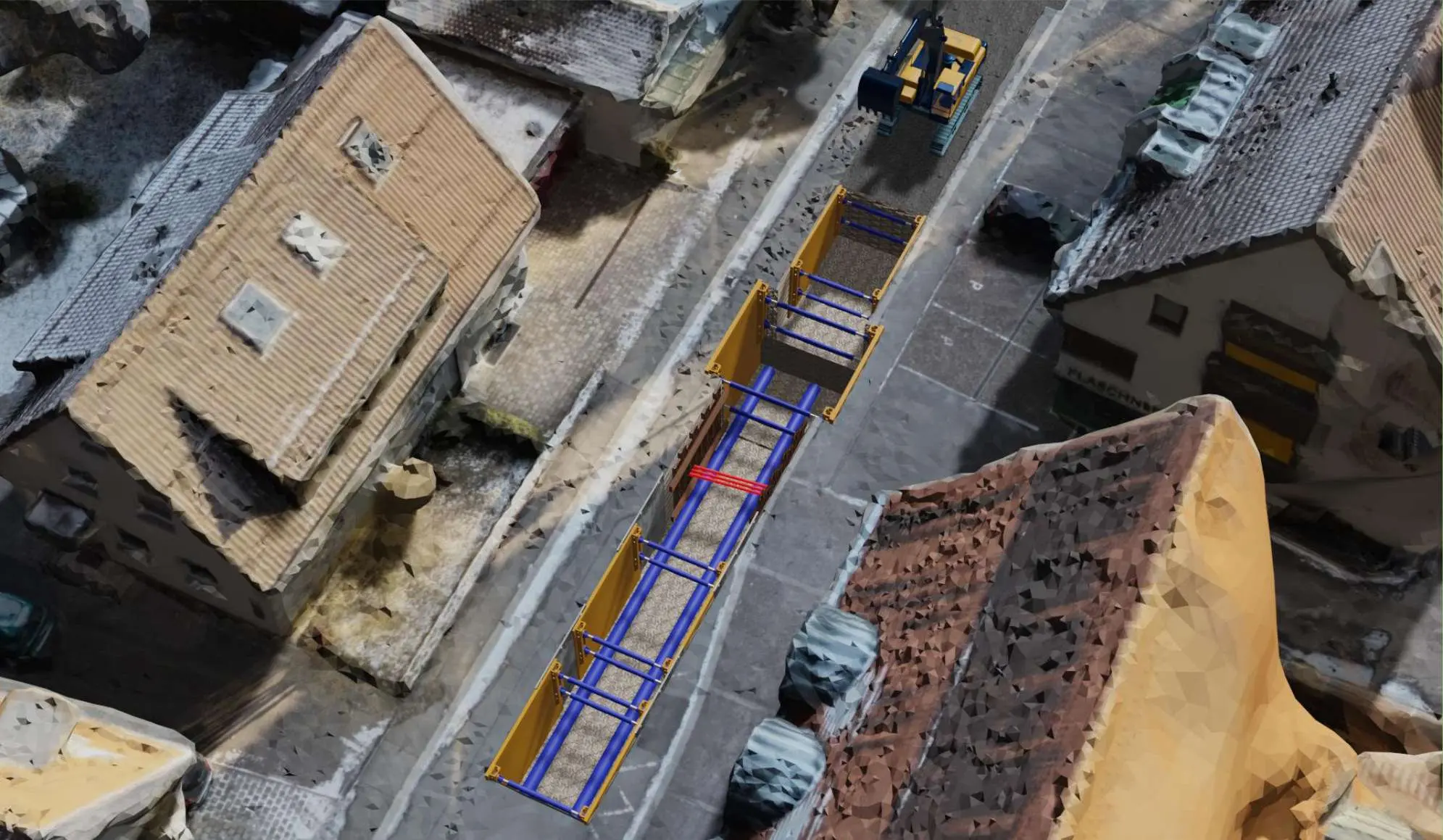

Technologische Arbeitsweise getaktet Flüssigboden -
FE-Modell Fluessigbodenbauwerk Ueberdeckung und Fernwaermeleitungen -

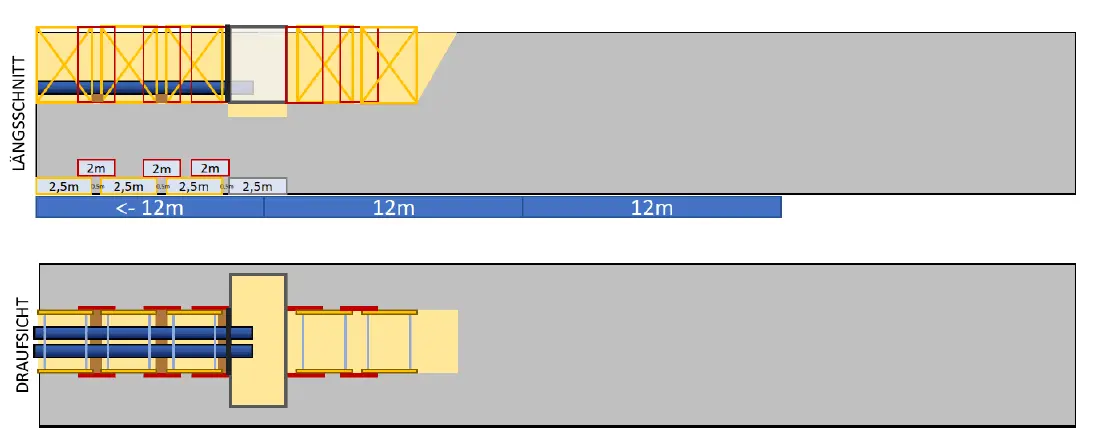

Technologieschritt Rohreinzug 1. Abschnitt und Aushub 2. Abschnitt -

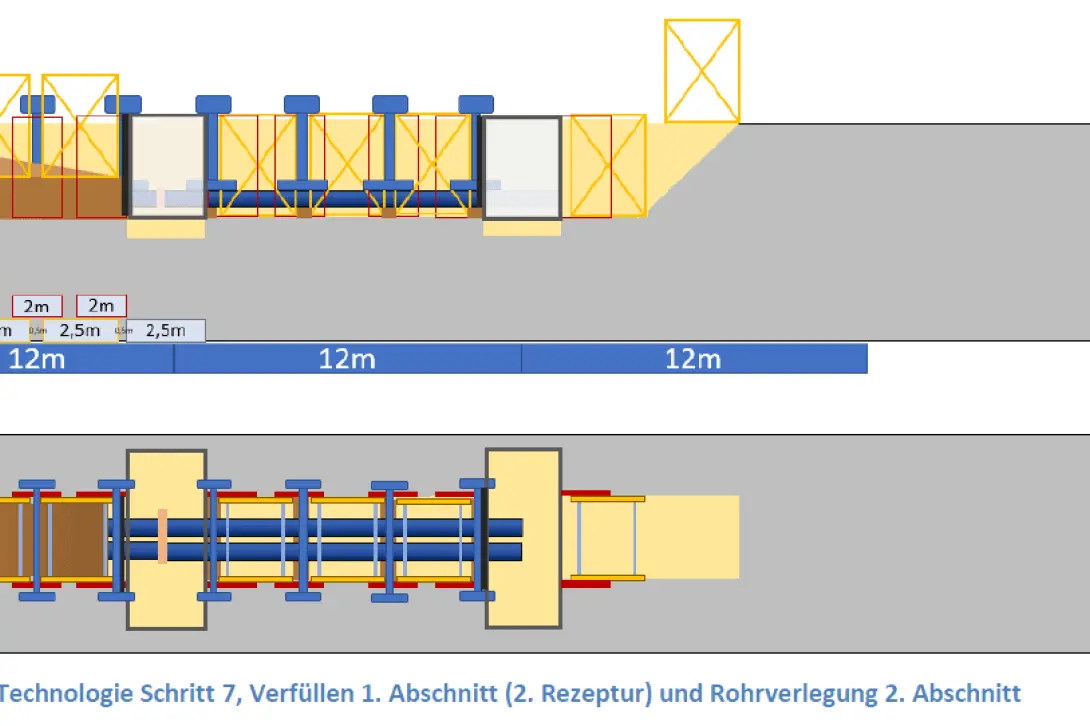

Technologieschritt Verfuellen 1. Abschnitt 2. Rezeptur und Rohrverlegung -

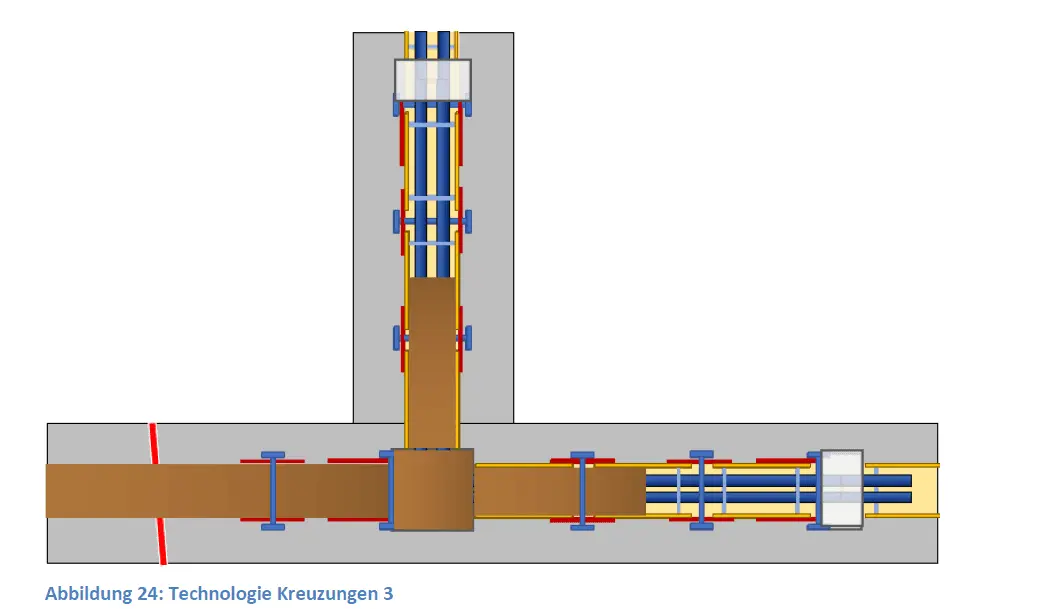

Technologie Verbau im Kreuzungsbereich -

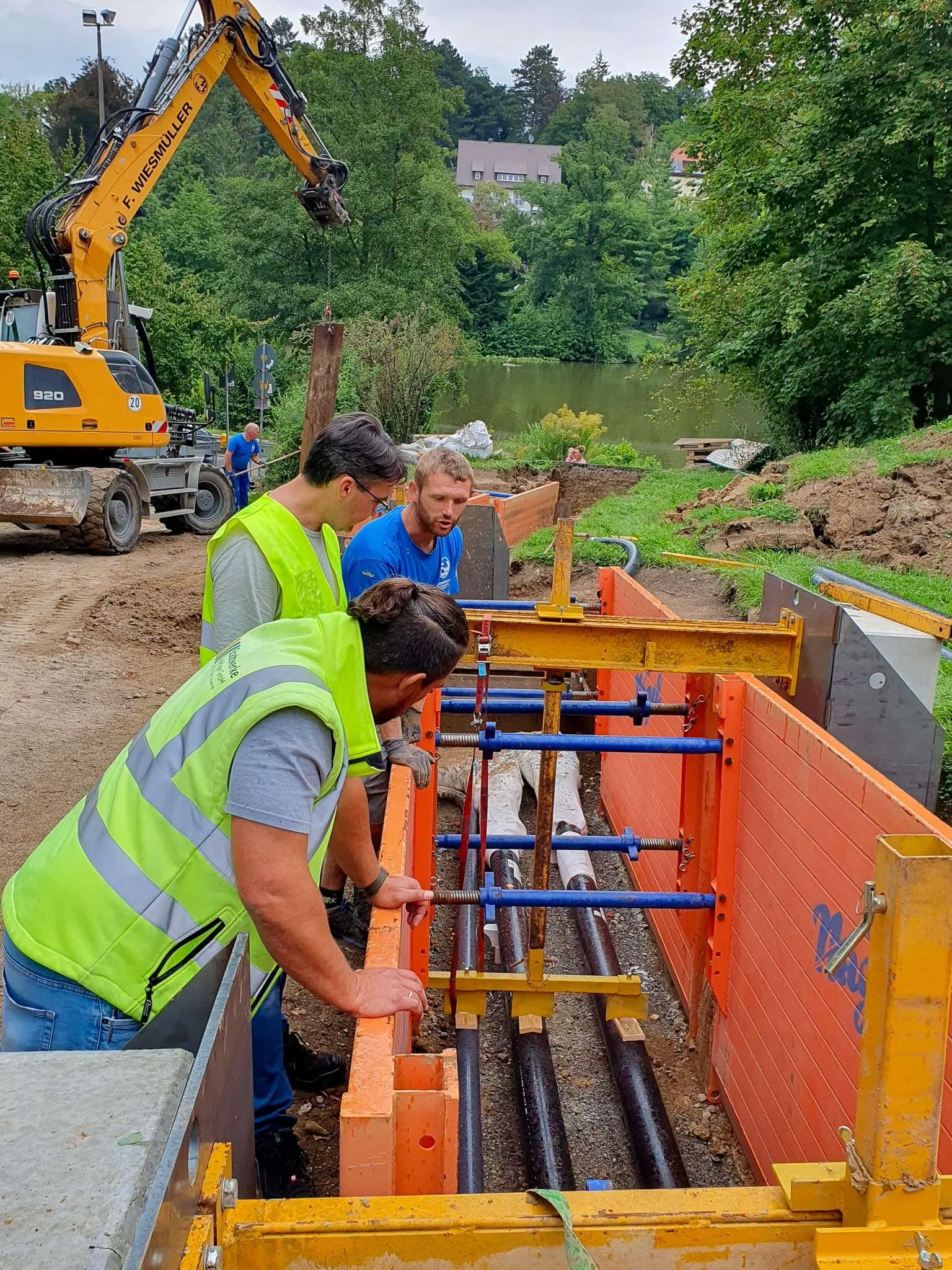

Grabenaushub mit Verbauboxen vor der Fluessigbodenverfuellung -

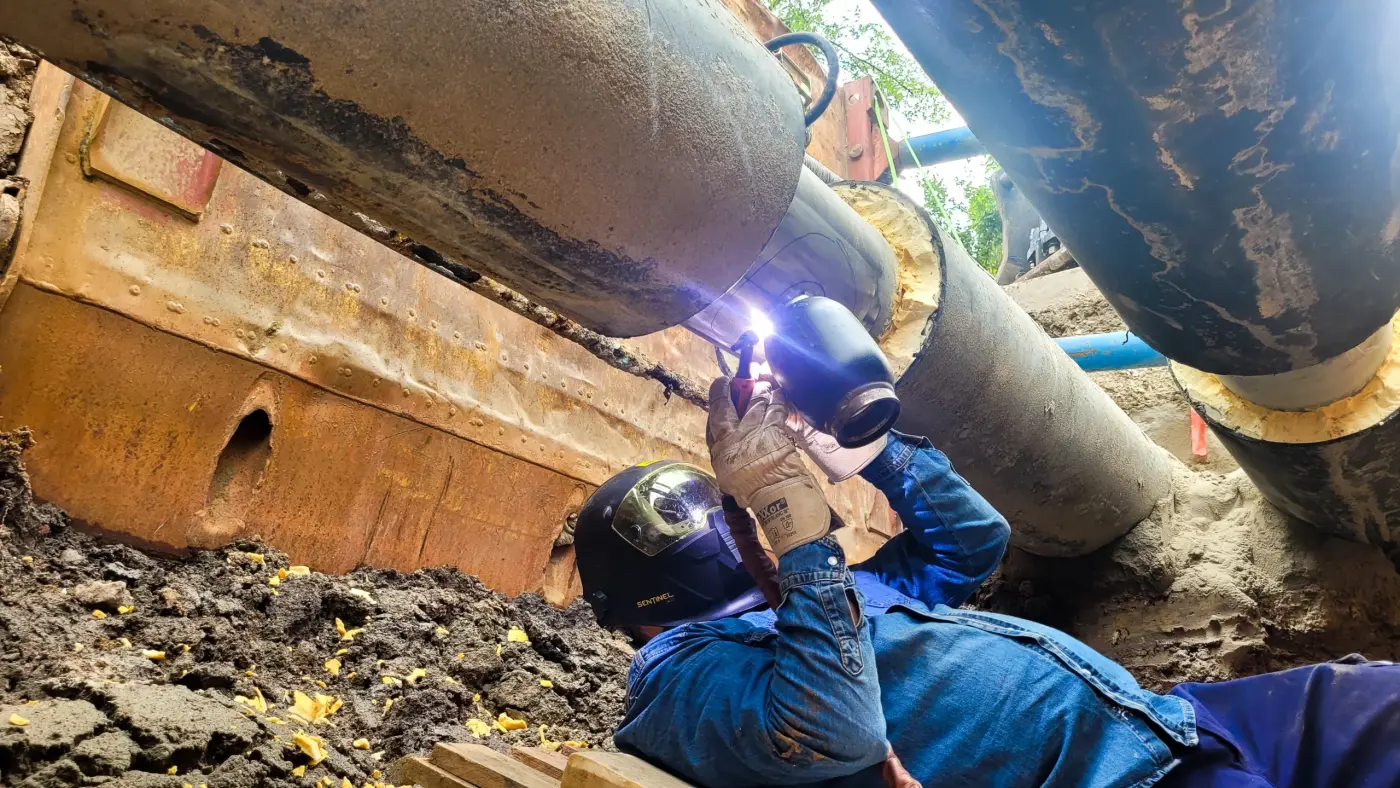

Verschweissen der Fernwaermeleitung in der Schweissgrube -

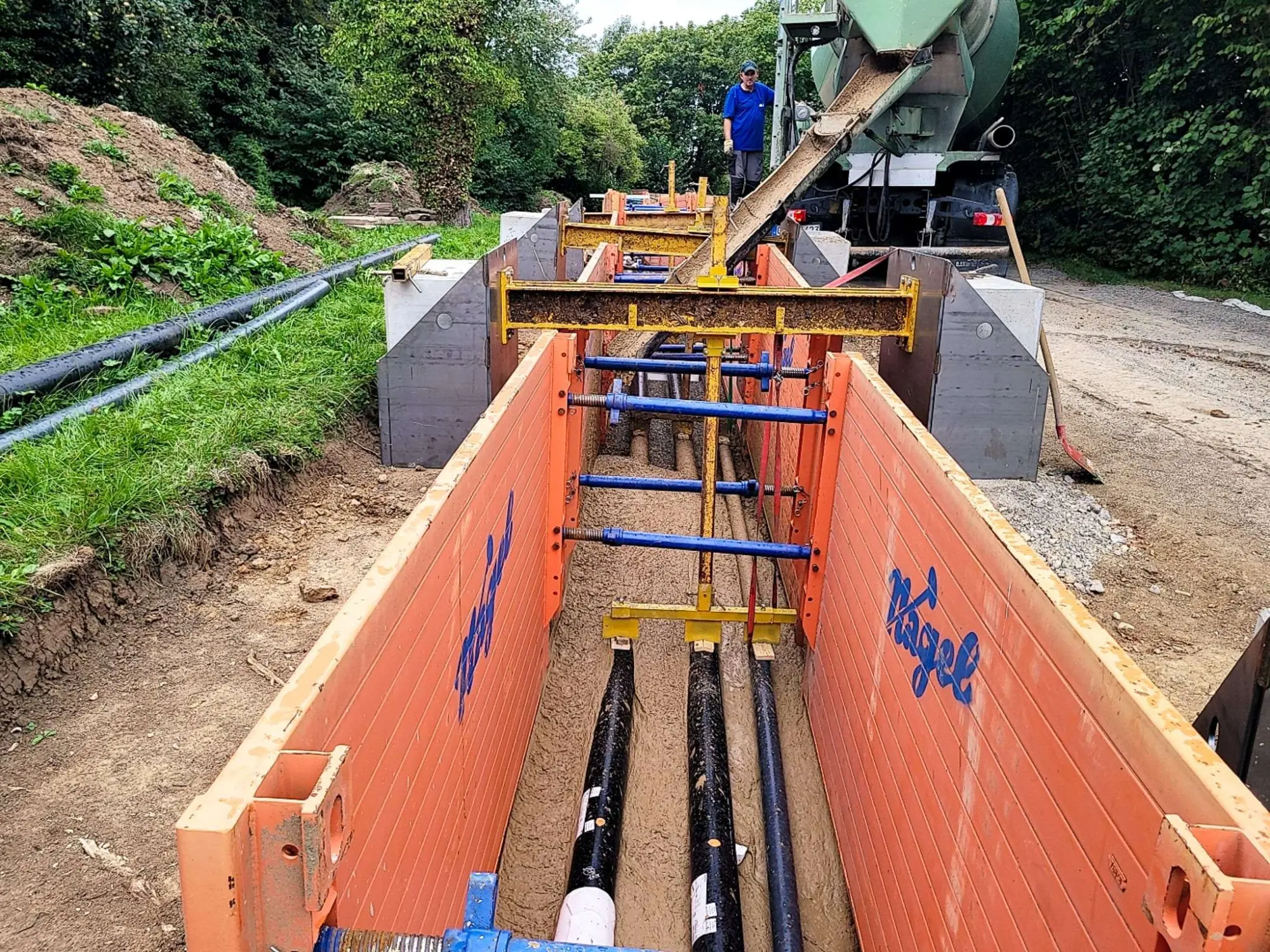

Verfuellung des Rohrgrabens mit RSS-Fluessigboden -

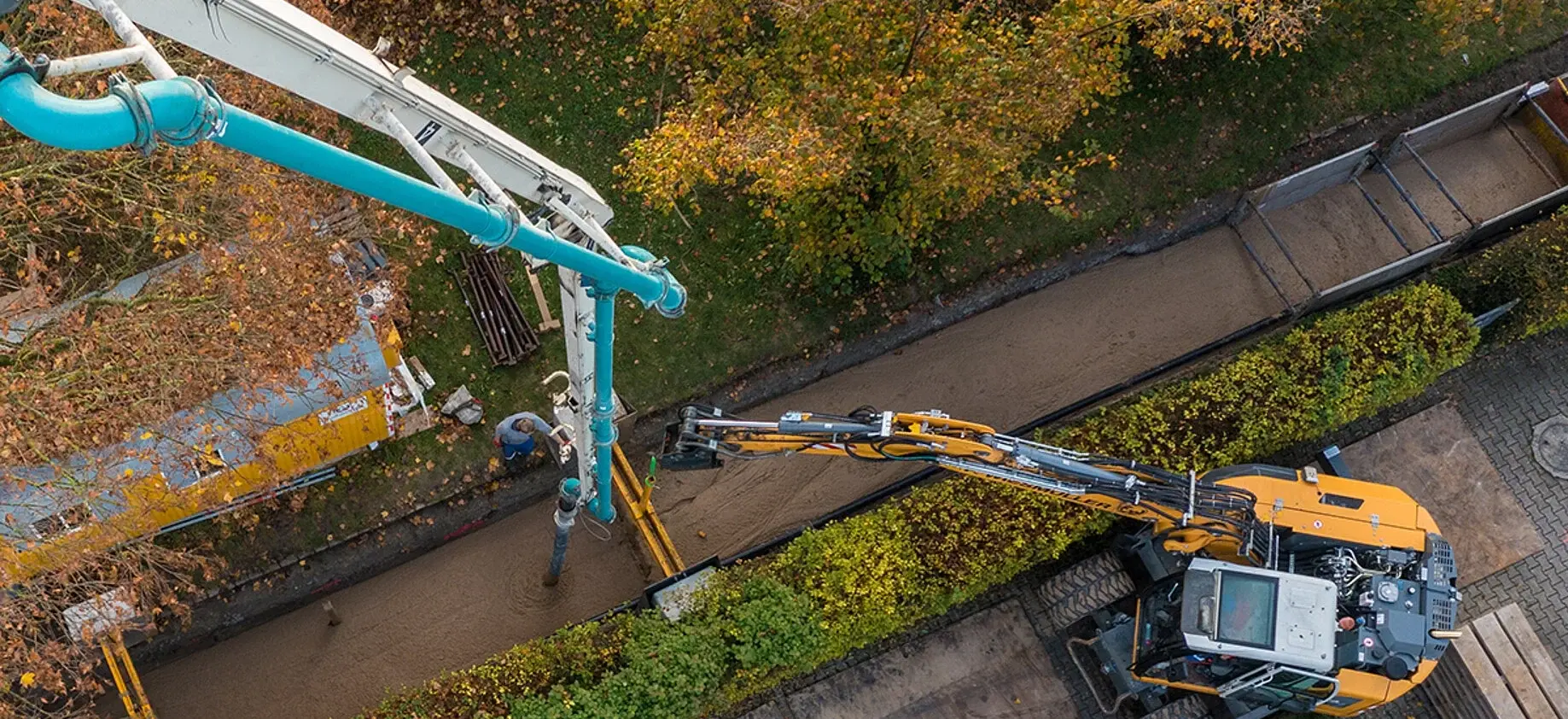

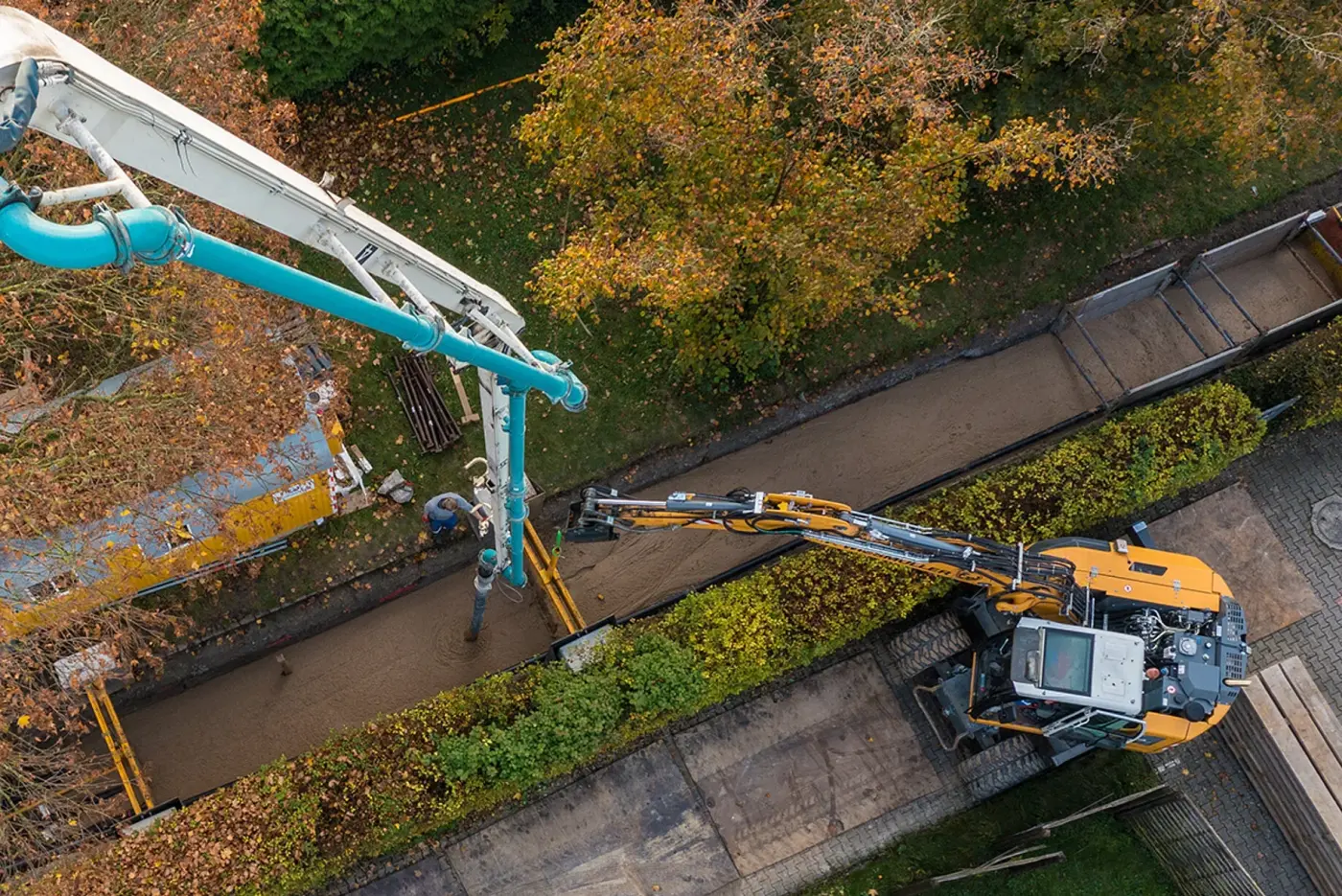

Pressebild Stadtwerke Sindelfingen Fluessigboden-Verfuellung per Pumpe -
Auszeichnung Der Gruene Zweig 2025 Preisverleihung Stadtwerke Sindelfingen -
Auszeichnung Der Gruene Zweig 2025 Pokal Kategorie Bauen und Technik
