Brühl Wielandstraße – Fernwärme- und Trinkwasserleitungen
- Bereich
- Fernwärme
Projekt
Fernwärme- und Trinkwasserleitungen mit Flüssigboden verlegt – vollflächig gebettet, wiederaushubfähig und mit Wiederverwendung des belasteten Aushubs.
Brühl – nachhaltiger Leitungsbau mit Flüssigboden und immobilisiertem Aushub
Im Zuge der Erneuerung der Fernwärme- und Trinkwasserversorgung in der Wielandstraße in Brühl wurden die neuen Leitungen vollständig in Flüssigboden gebettet und verfüllt. Die innerstädtische Trasse war geprägt von zahlreichen Leitungsquerungen, gemeinsamen Grabenabschnitten und teilweise schadstoffbelastetem Aushubmaterial.
Durch den Einsatz von Flüssigboden konnte der vorhandene Boden direkt auf der Baustelle aufbereitet und wiederverwendet werden. Gleichzeitig wurden die Fernwärme- und Trinkwasserleitungen vollflächig umschlossen, Leerrohre geschützt und die Entsorgung belasteter Böden deutlich reduziert.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Beengte innerstädtische Trasse mit zahlreichen Leitungsquerungen
- Gemeinsame Verlegung von Fernwärme- und Trinkwasserleitungen
- Schutz von Leerrohren und tieferliegenden Leitungen
- Teilweise schadstoffbelasteter Aushub (BM-F2 bis über BM-F3)
- Hohe Anforderungen an Wirtschaftlichkeit und Nachhaltigkeit
- Vermeidung von Bodenaustausch und Deponierung
02 / 05
Die Lösung
- Vollständige Bettung und Grabenverfüllung mit Flüssigboden
- Nutzung des örtlichen Aushubs als Baustoff
- Vollflächige Umschließung der Leitungen ohne Verdichtungsarbeiten
- Schutz von Leerrohren und querenden Leitungen
- Immobilisierung belasteter Bodenbestandteile
- Wiederverwendung des Aushubmaterials vor Ort
03 / 05
Fachplanerische Lösung
- Auswertung von Baugrund- und Umweltgutachten
- Planung der Leitungsquerungen und gemeinsamen Grabenabschnitte
- Festlegung der technologischen Anforderungen für Bettung und Verfüllung
- Entwicklung eines Konzepts zur Immobilisierung belasteter Böden
- Erstellung eines projektspezifischen Qualitätssicherungsplans
- Abstimmung von Leitungsbau, Materialtechnologie und Ausführung
04 / 05
FiFB-Lösungen
- Entwicklung einer projektspezifischen Flüssigbodenrezeptur
- Einstellung leichter Wiederaushubfähigkeit in der Leitungszone
- Sicherstellung ausreichender Tragfähigkeit unter Verkehrsflächen
- Immobilisierung vorhandener Schadstoffe
- Erhalt bodenähnlicher Materialeigenschaften
- Qualitätssicherung nach REGNorm Guide und Technischer Richtlinie Flüssigboden
05 / 05
Flüssigboden-Anwendung
- Bettung von Fernwärme-KMR-Leitungen
- Bettung und Verfüllung von Trinkwasserleitungen
- Wiederverwendung belasteter Aushubböden
- Innerstädtischer Leitungsbau mit hoher Leitungsdichte
- Schutz von Leerrohren und querenden Leitungen
- Nachhaltige Grabenverfüllung im Versorgungsbau
Bilder
Eindrücke aus dem Projekt
-

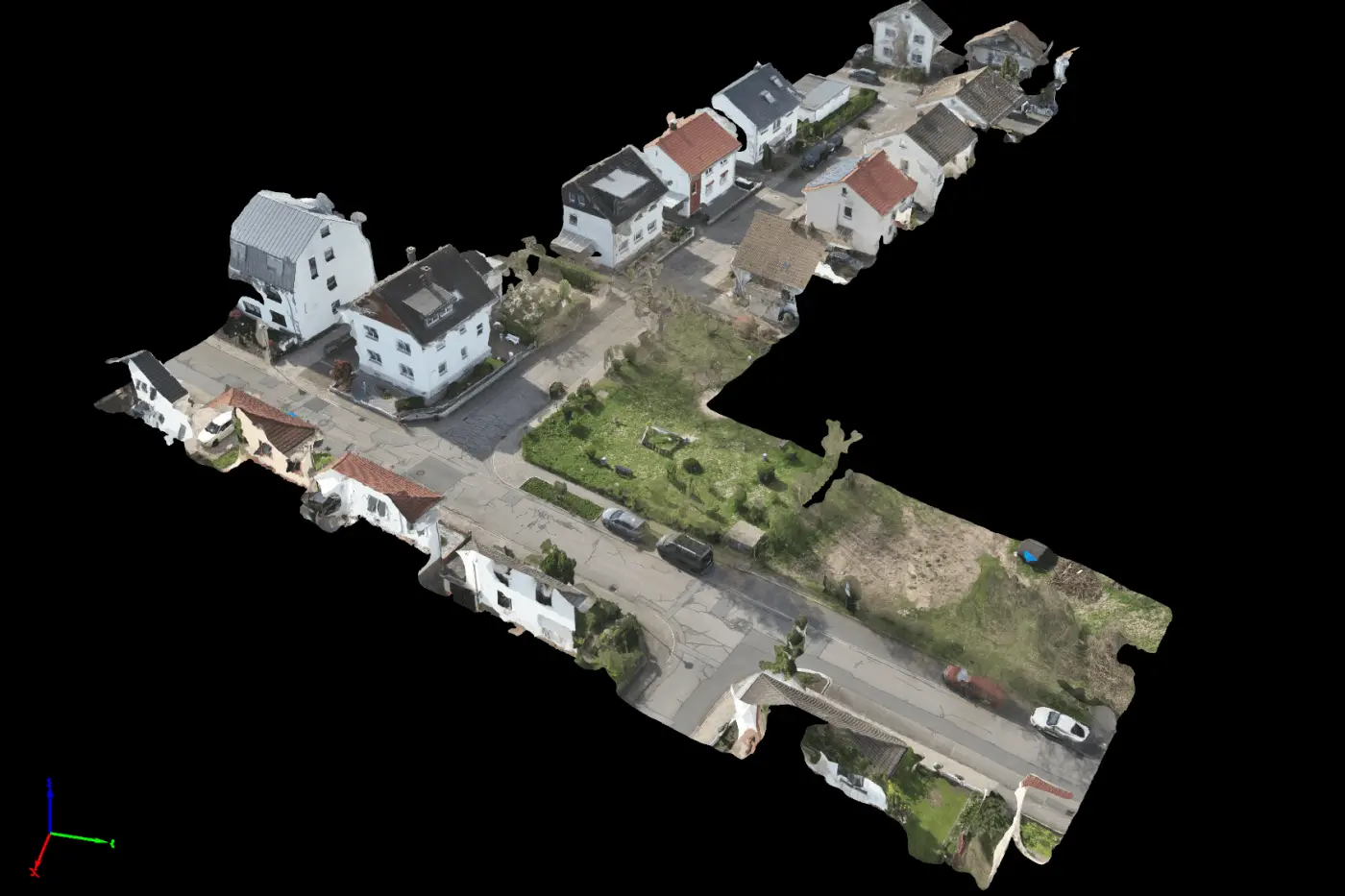

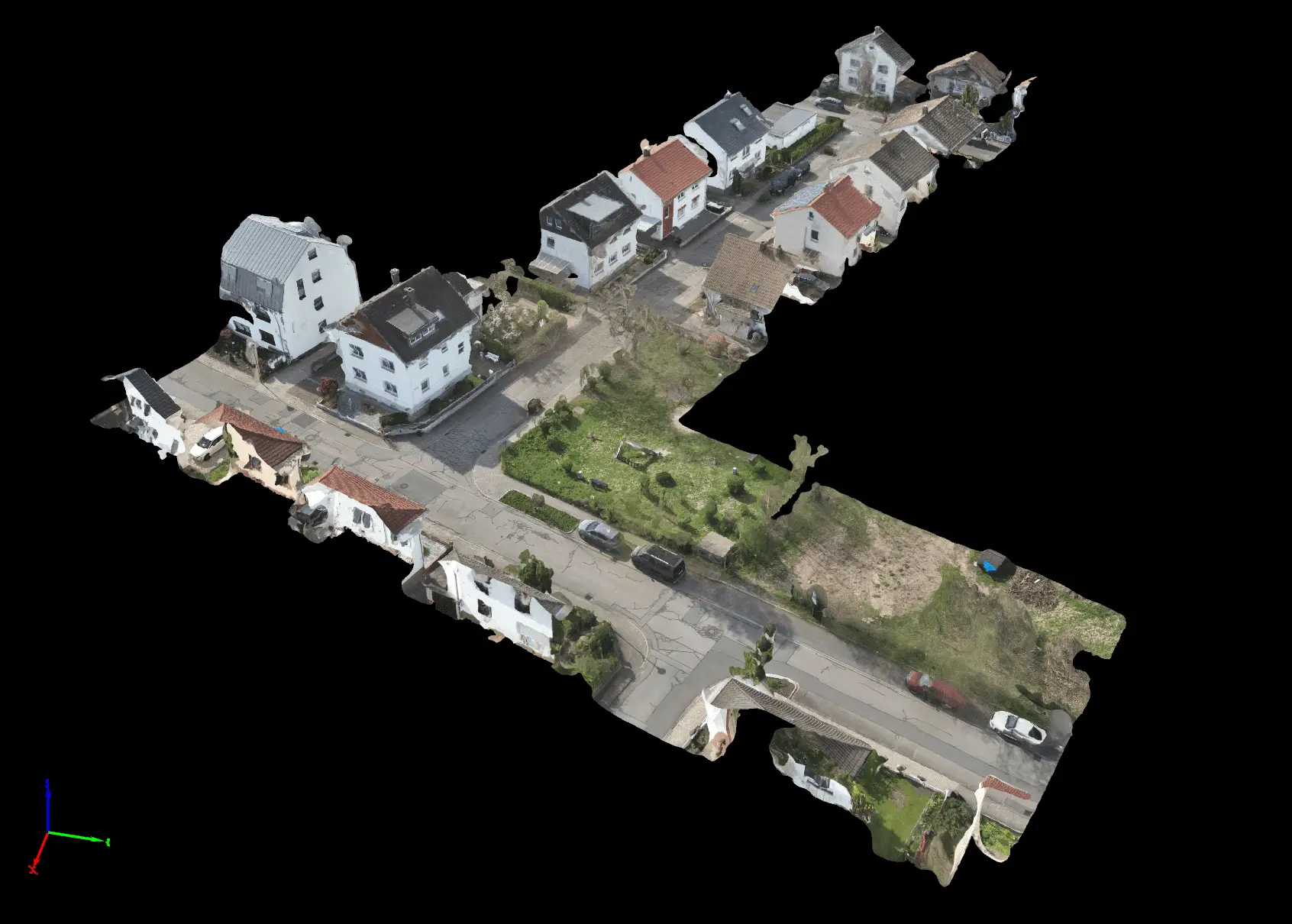

3D-Gelaendemodell Wielandstrasse Ansicht 2 -

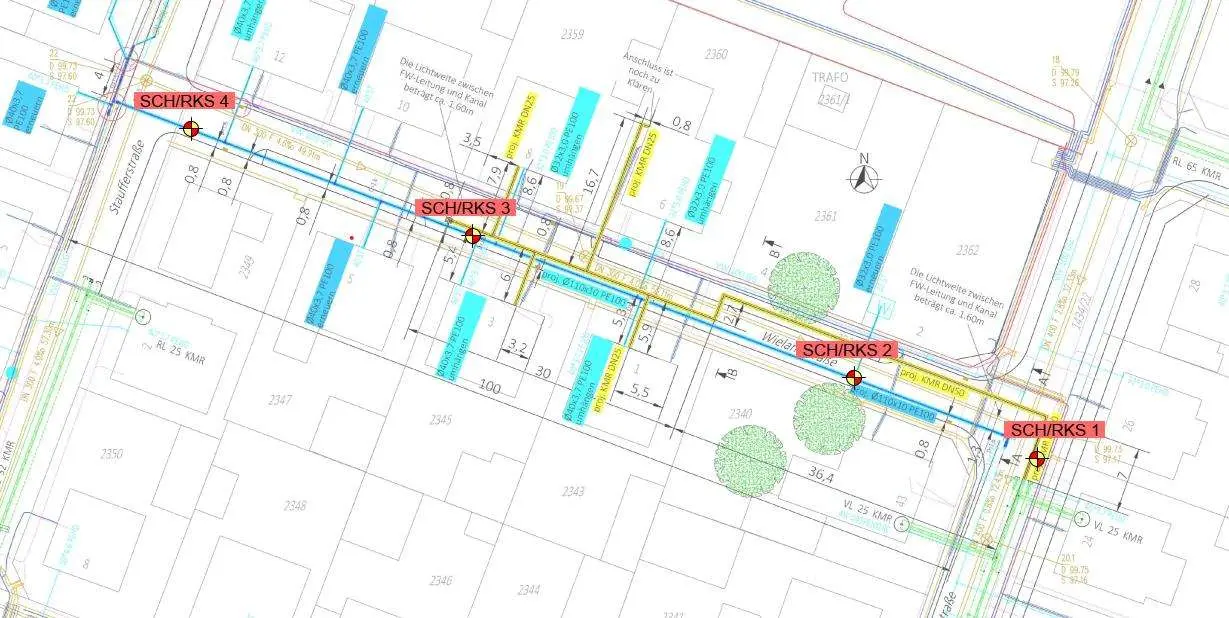

Lageplan abfallrechtliche Untersuchung -

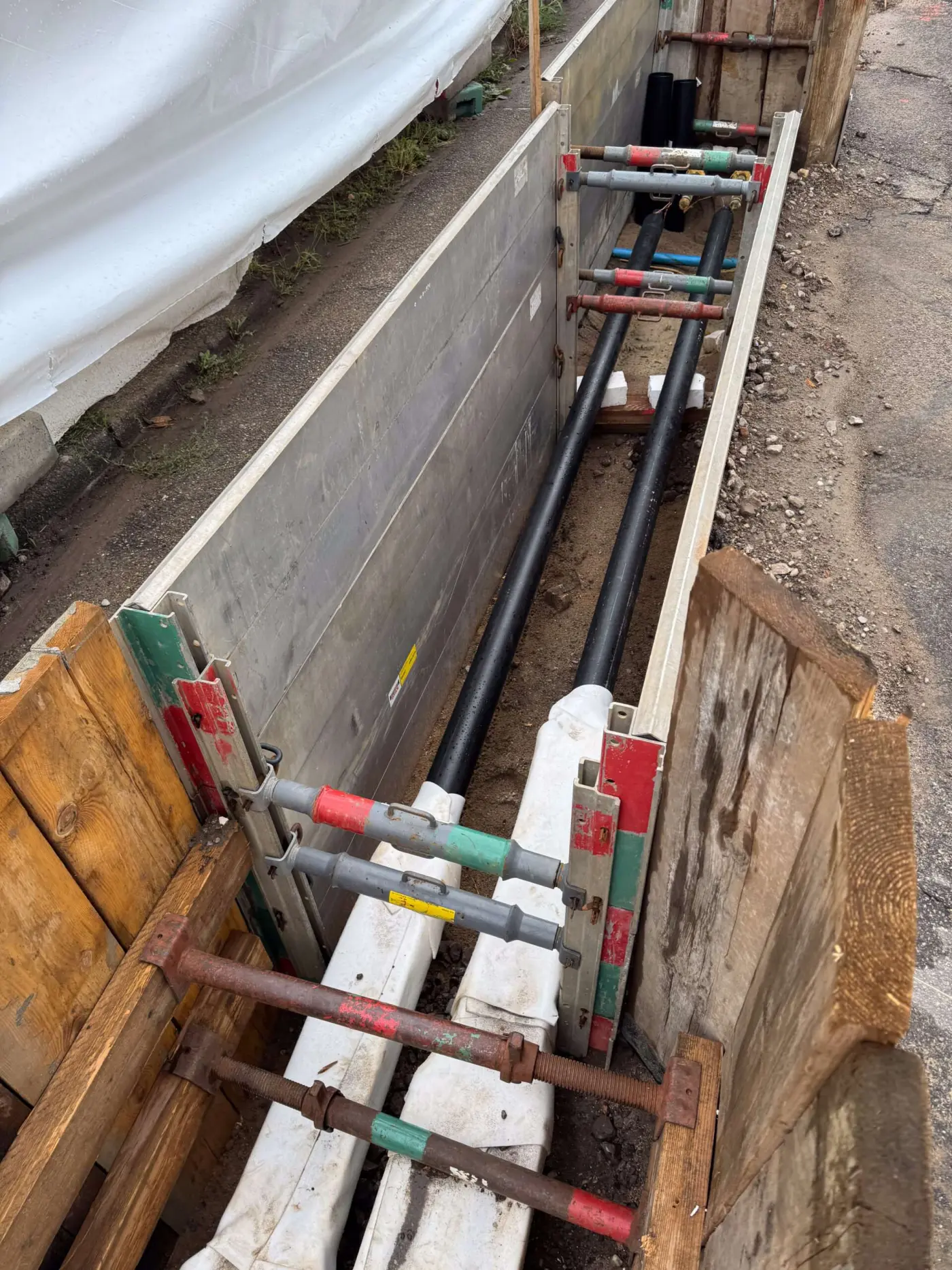

Trinkwasser und Fernwärme in Trasse für spätere Flüssigbodenverfüllung -

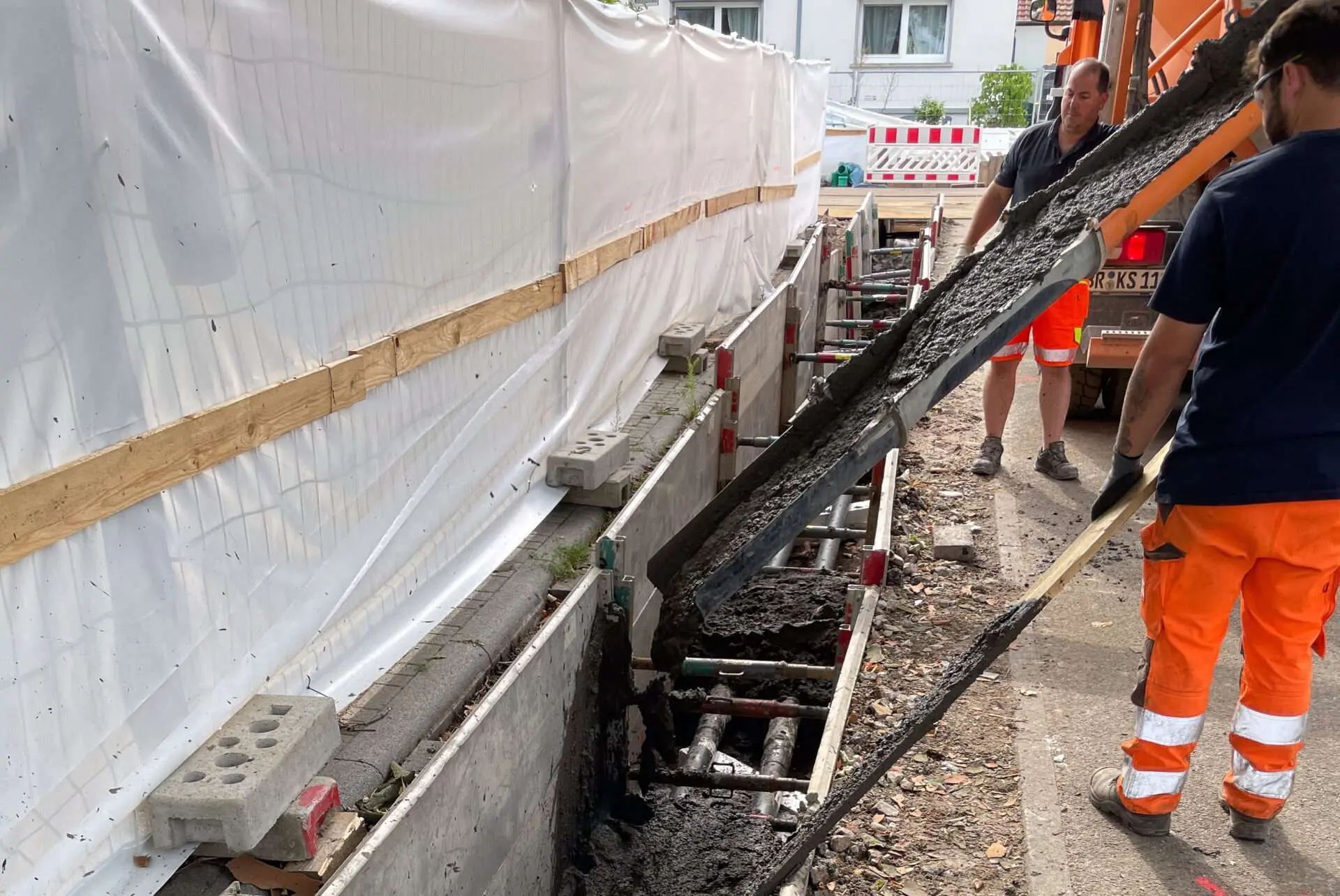

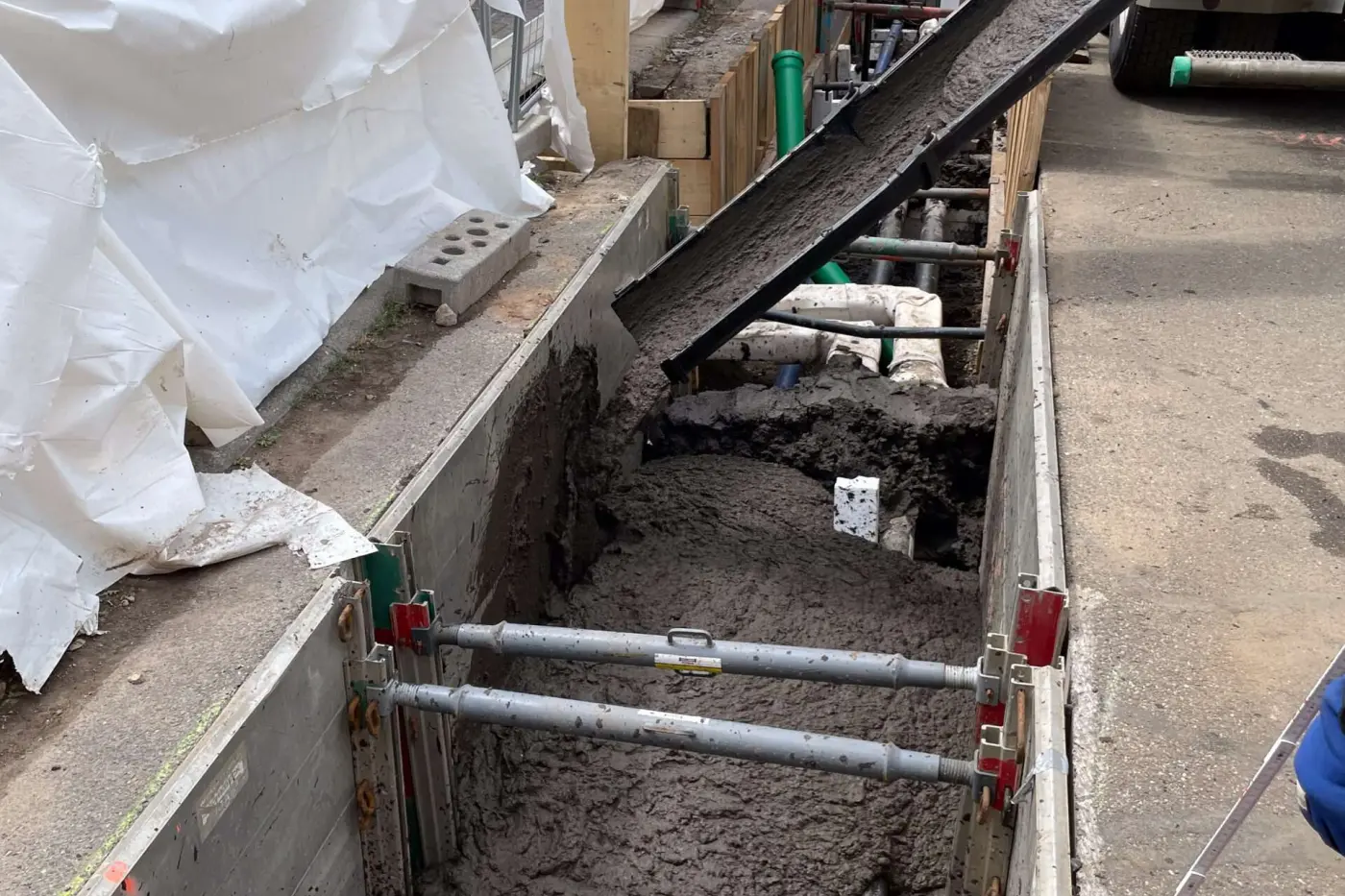

Leitungsbau und Fluessigbodenverfuellung Bruehl Wielandstrasse -

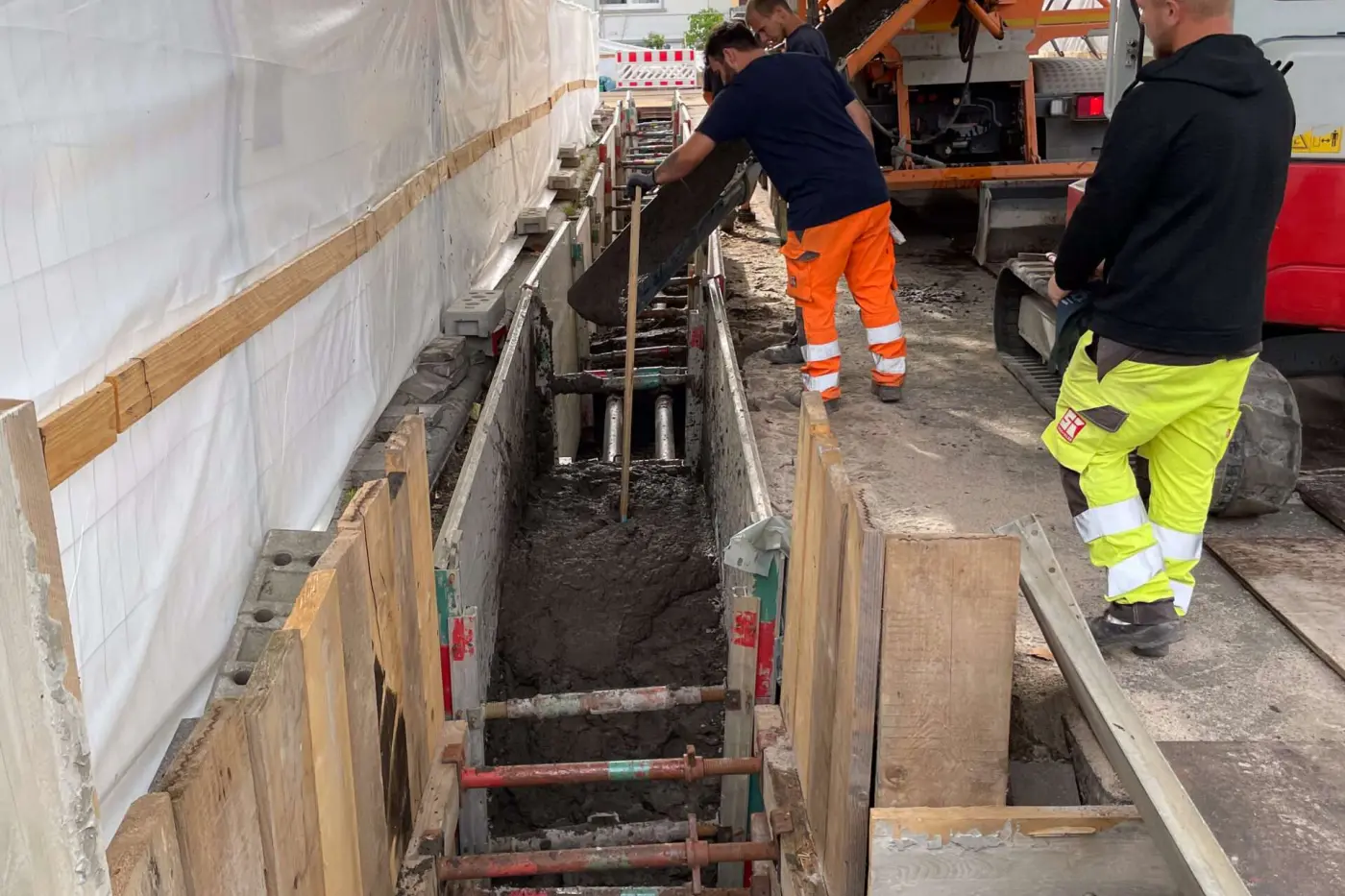

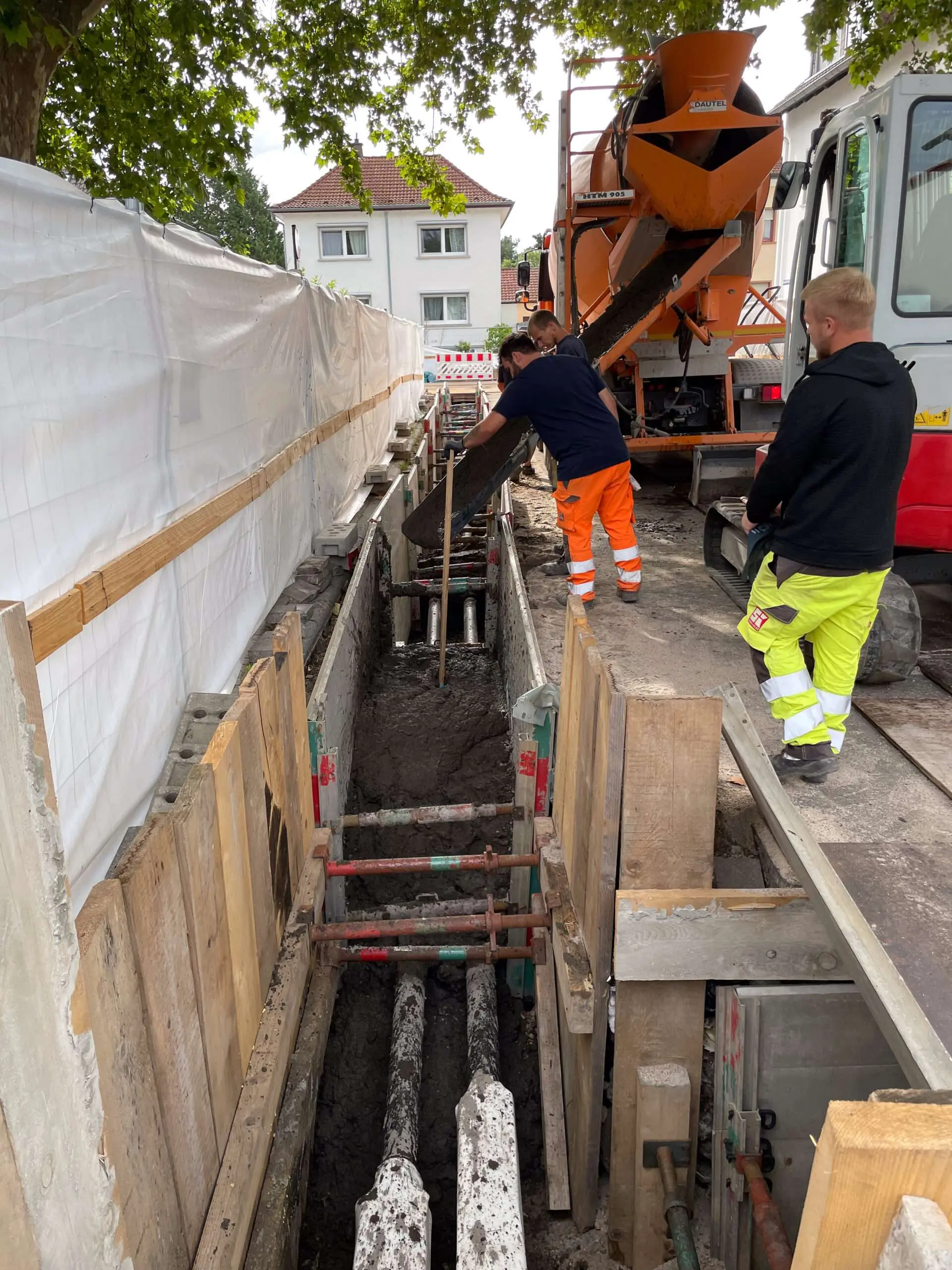

Verfüllung Flüssigboden aus örtlichen Boden -

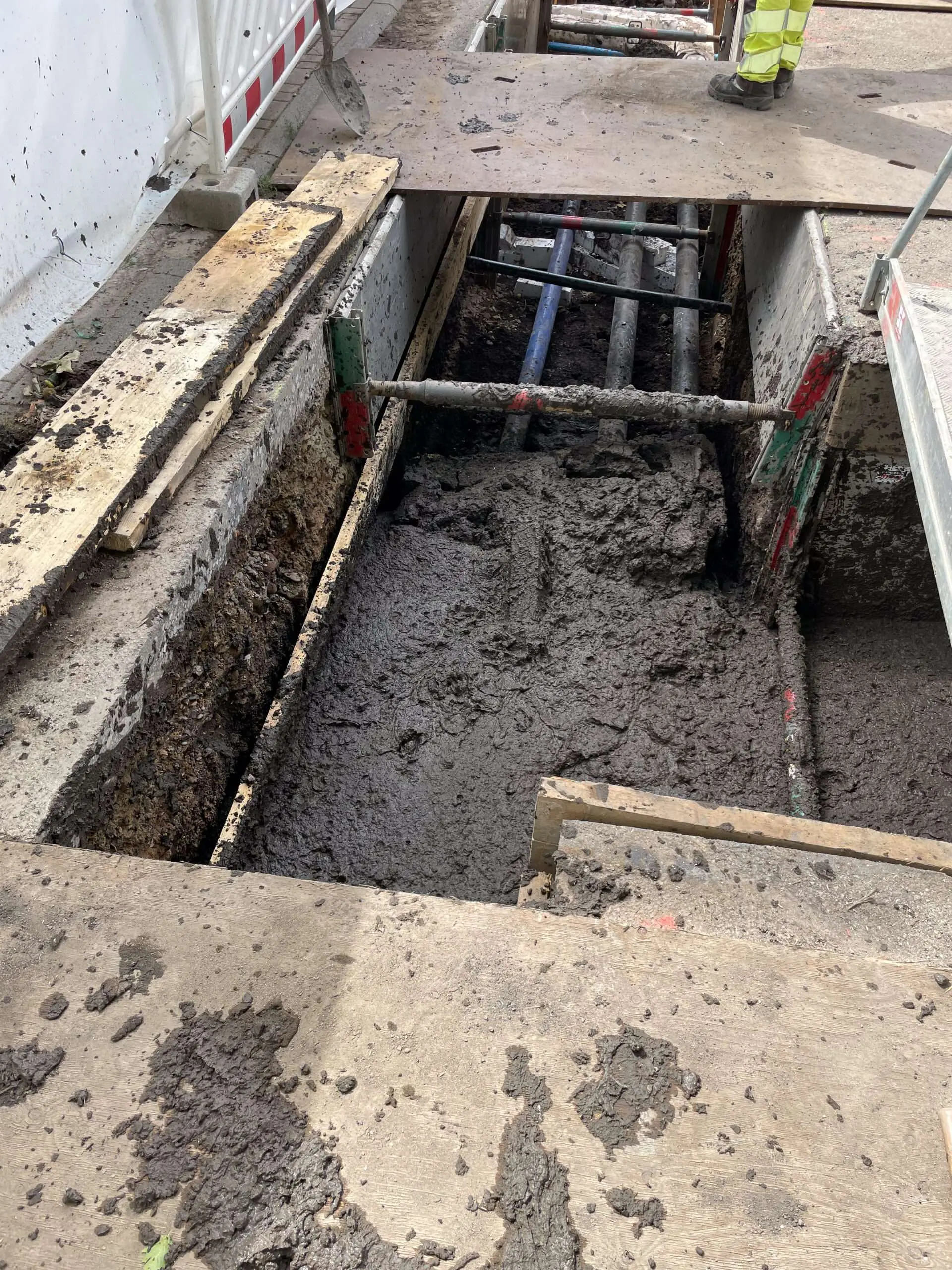

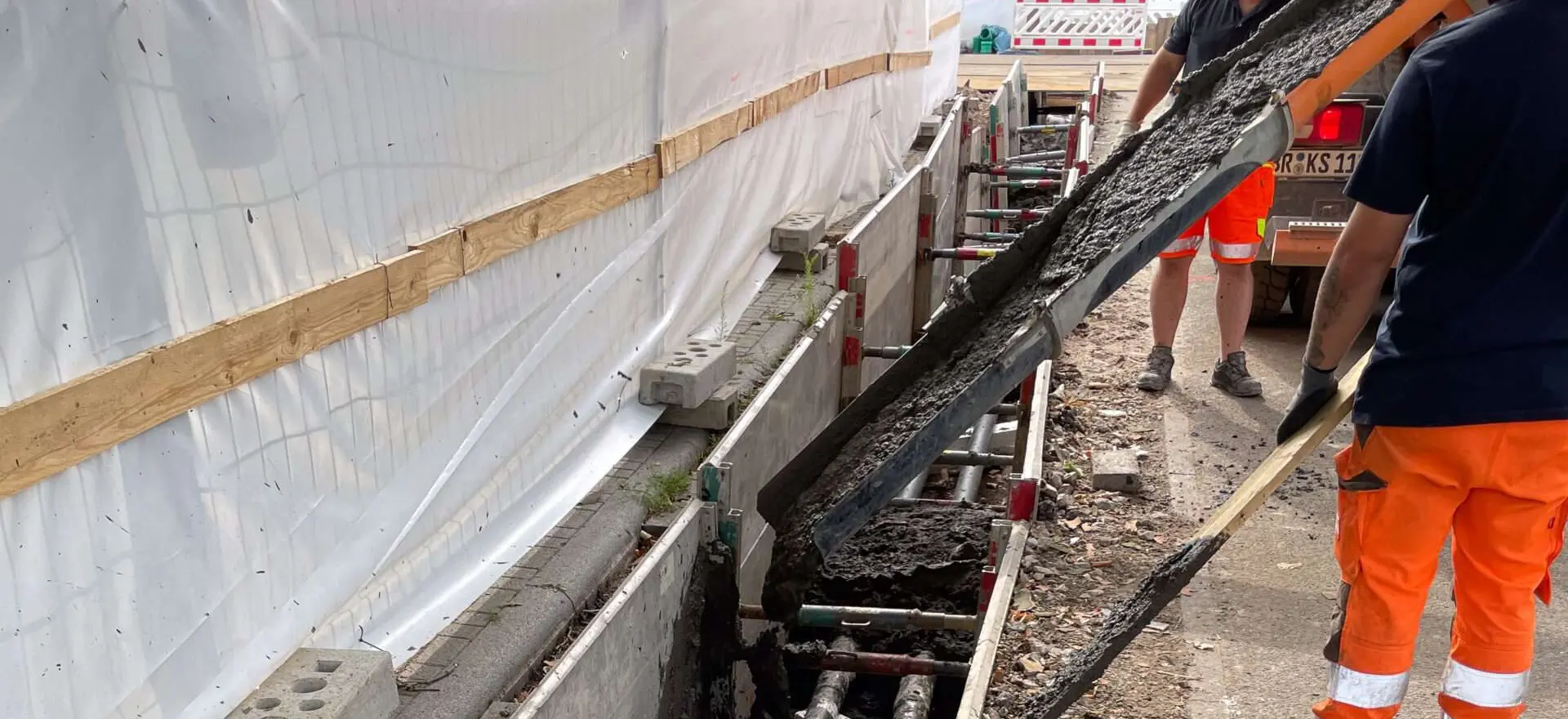

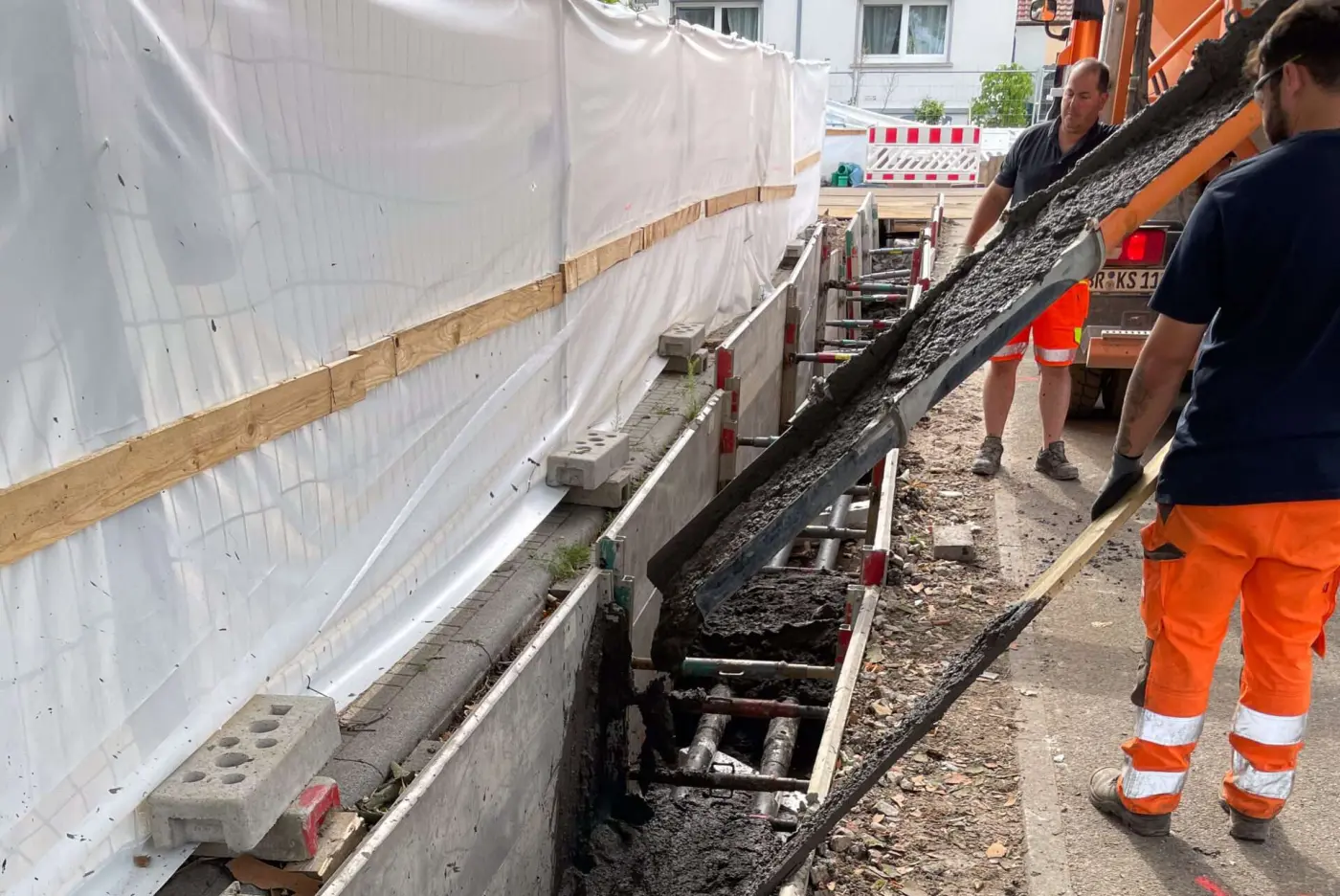

Verfüllung Flüssigboden aus örtlichem Boden -

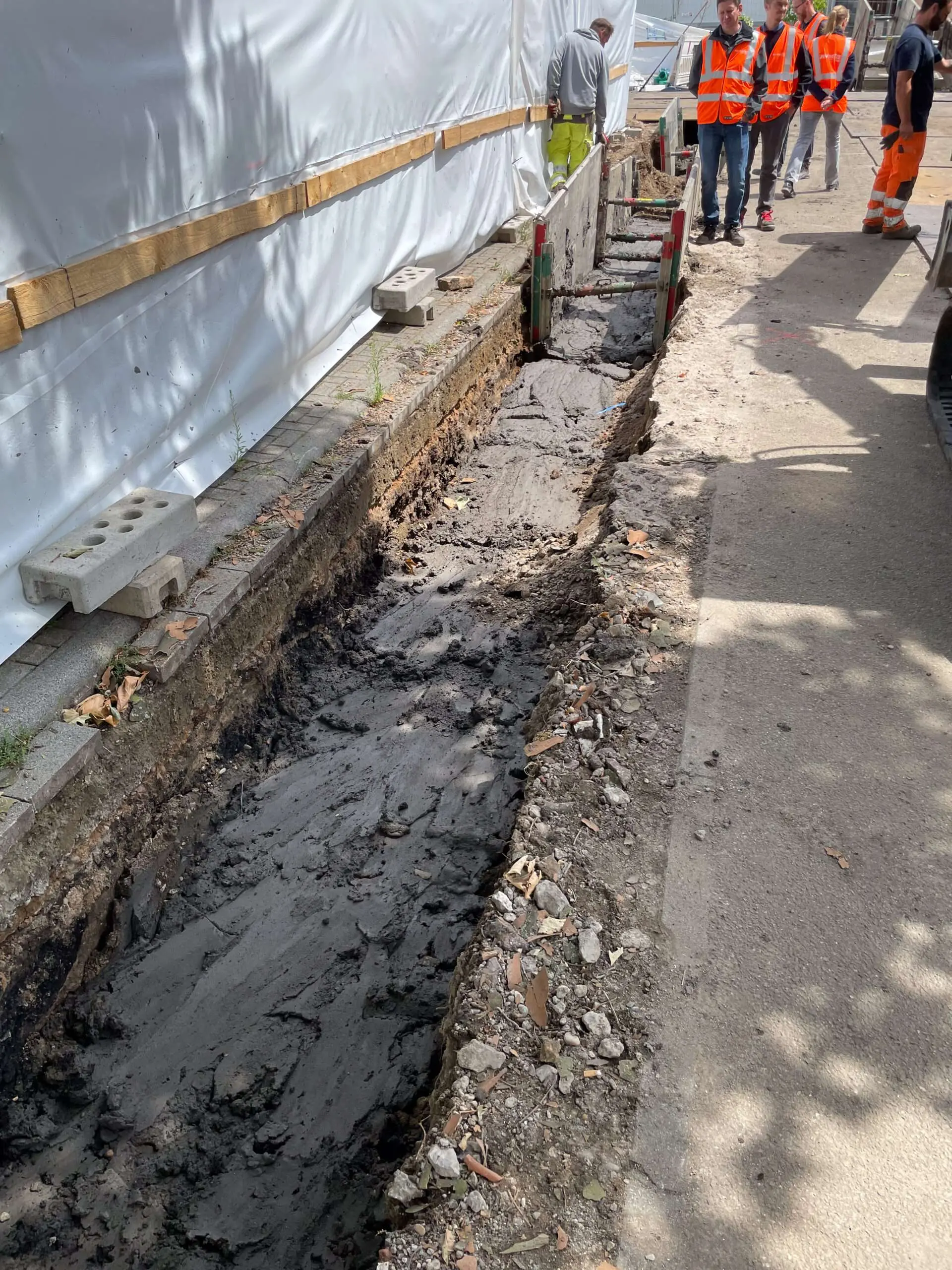

Verfüllte Abschnitte Flüssigboden -

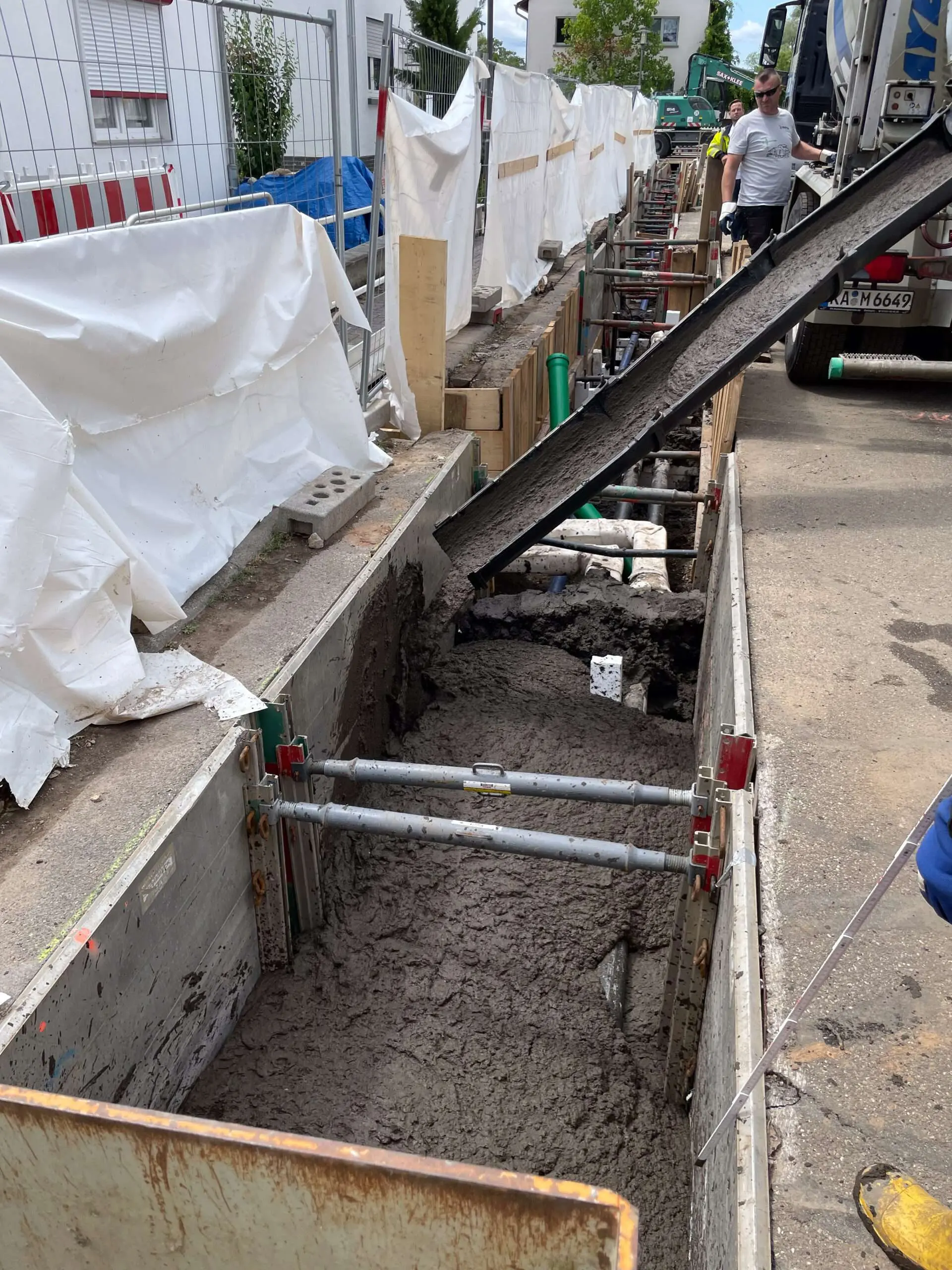

Leitungsbau und Fluessigbodenverfuellung Bruehl Wielandstrasse -

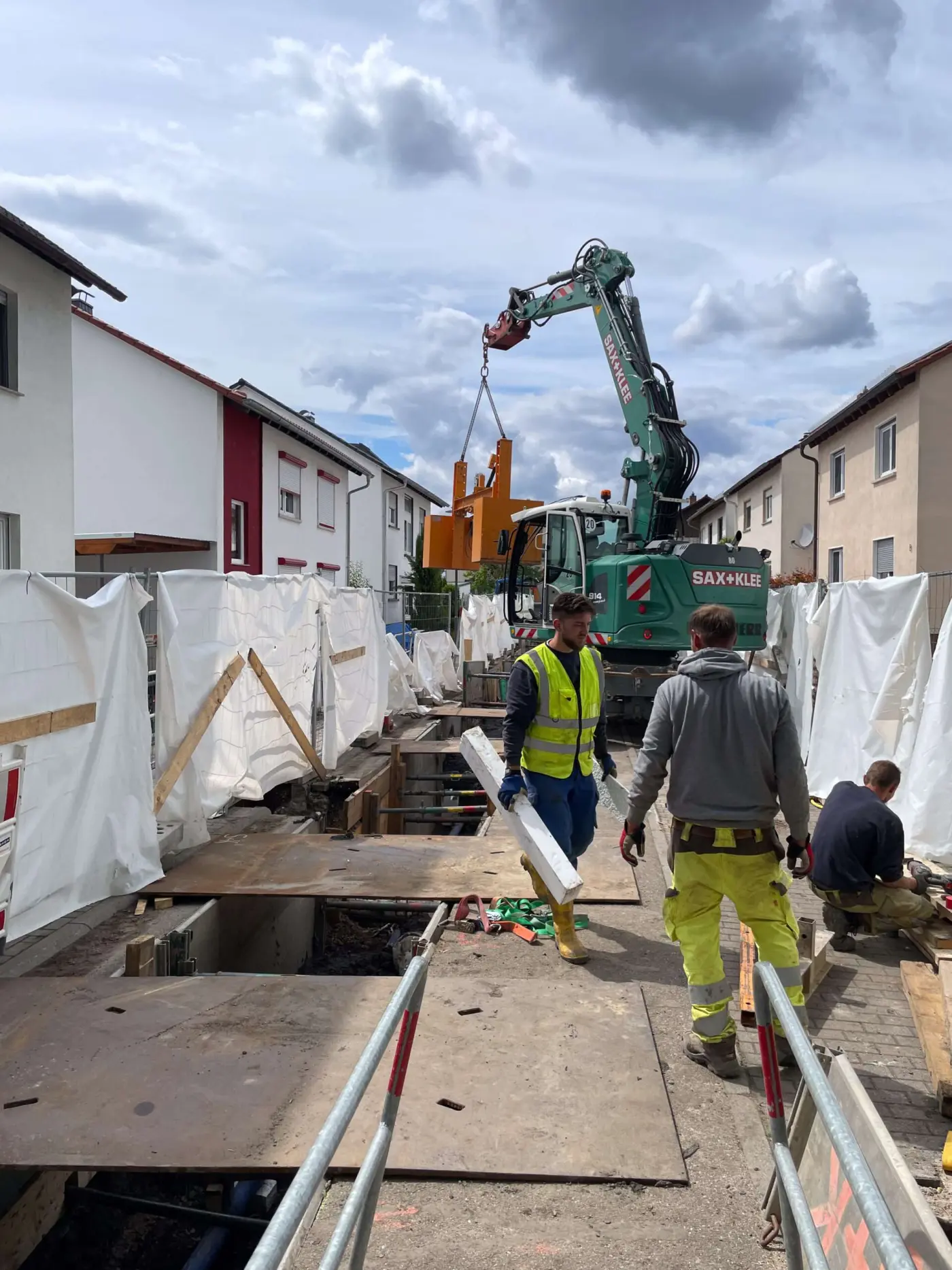

Verfüllung in erschwerter Zugänglichkeit mit Komplexer Logistik Flüssigboden -

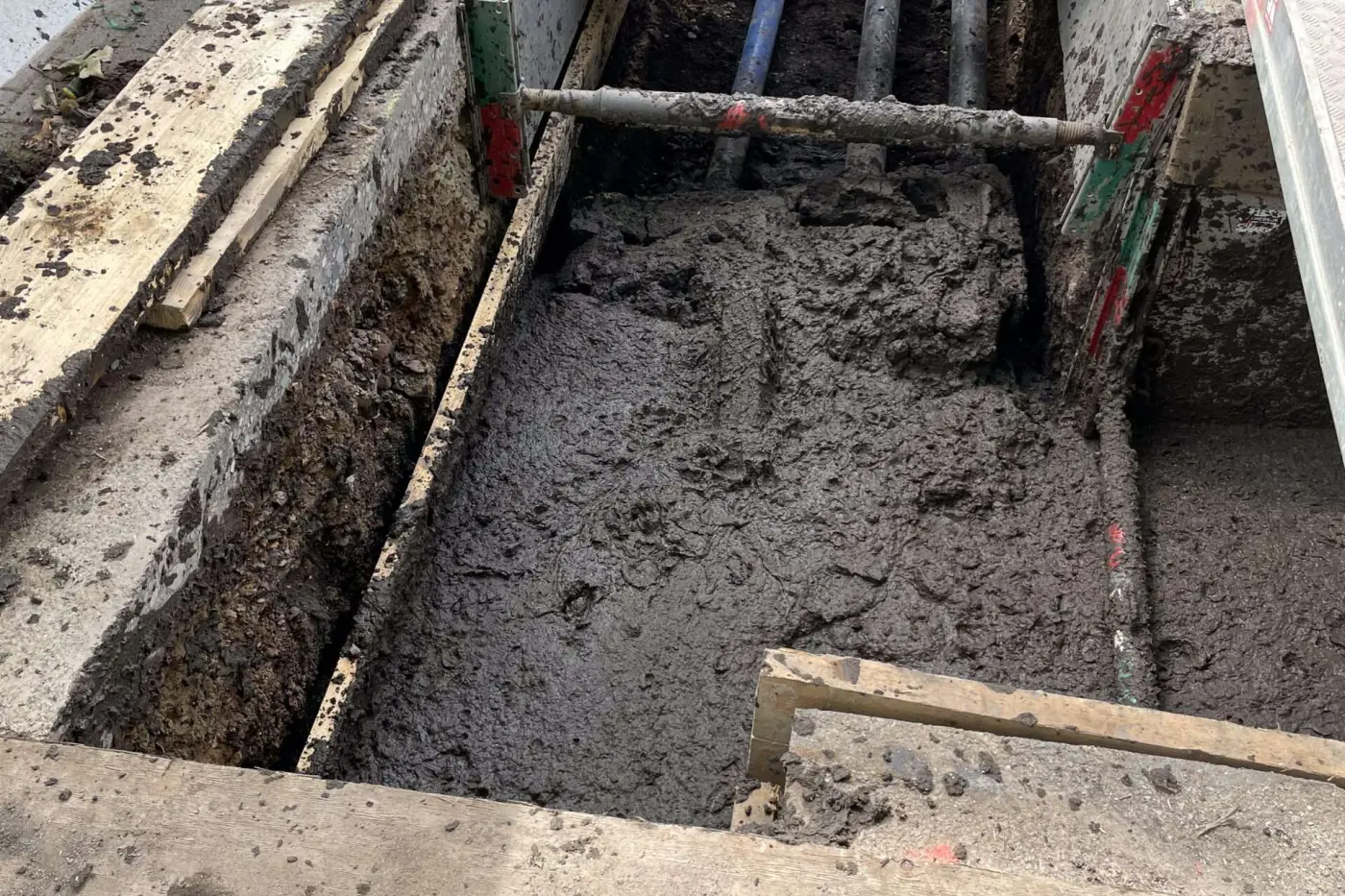

Verfüllung Kombitrasse mit Flüssigboden aus örtlichem Material -

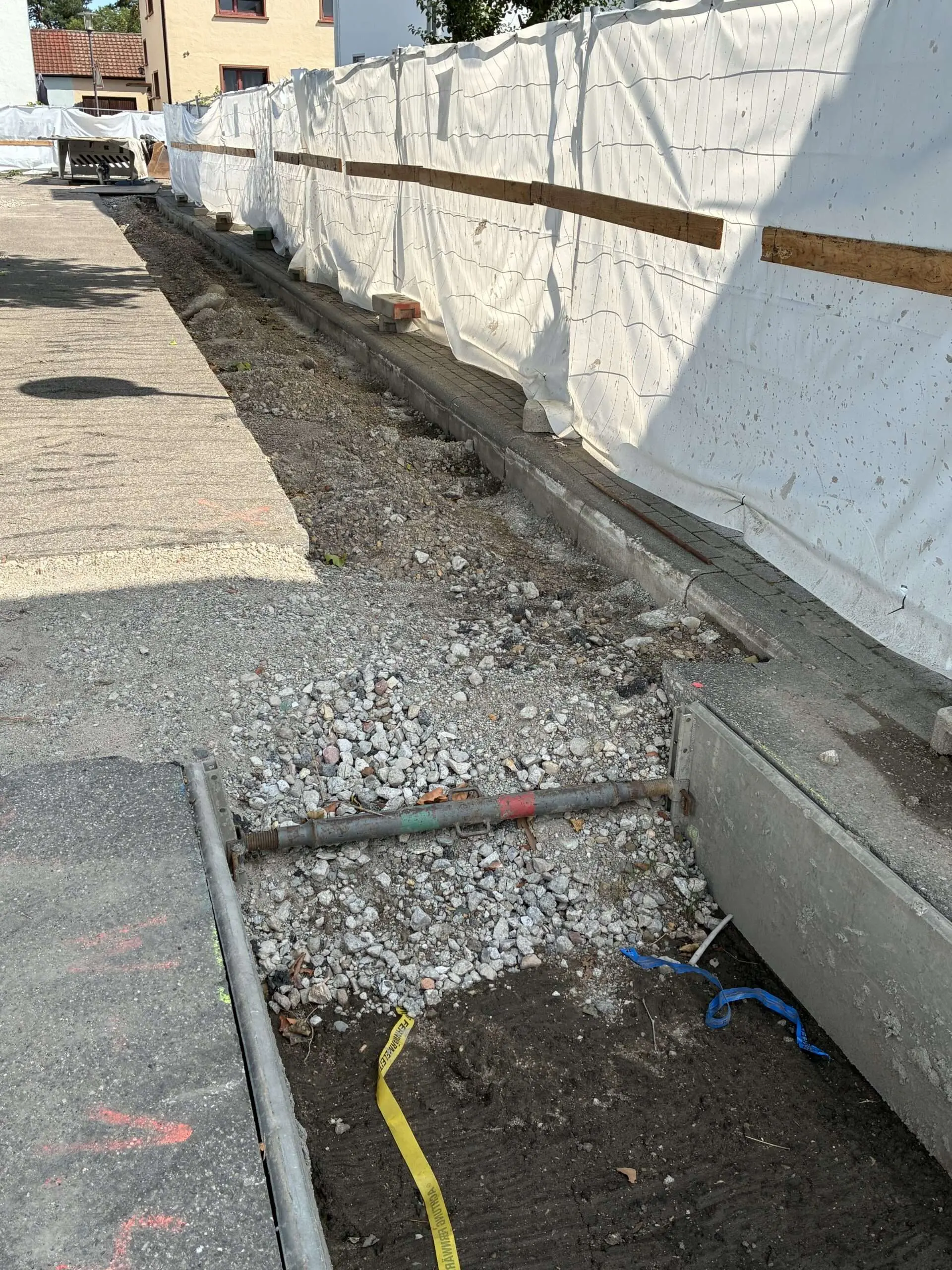

Aufbau Frostschutzschicht auf Flüssigboden
