Projekt
Fernwärmetrasse mit Flüssigboden verlegt – hohlraumfrei gebettet, ressourcenschonend umgesetzt und sechs Wochen früher fertiggestellt.
Offenburg Südring – nachhaltiger Fernwärmeausbau in sensibler Umgebung
Am Offenburger Südring wurde eine zentrale Fernwärmetrasse als südliche Hauptachse zwischen Ost- und Weststadt hergestellt. Die Trasse verläuft durch eine stark befahrene Hauptverkehrsstraße und teilweise durch die Wasserschutzzone II, wodurch hohe Anforderungen an Umweltverträglichkeit, Bauzeit und Ausführung gestellt wurden.
Durch den Einsatz von Flüssigboden konnte der örtliche Aushubboden vollständig auf der Baustelle wiederverwendet werden. Die Fernwärmerohre wurden hohlraumfrei umschlossen, dauerhaft geschützt und ohne zusätzliche Sand- oder Kieslieferungen eingebaut. Gleichzeitig konnten Bauzeit, Transportaufwand und CO₂-Emissionen deutlich reduziert werden.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Verlegung in einer stark frequentierten Hauptverkehrsstraße
- Fernwärmetrasse mit zahlreichen Kreuzungen und Bestandsleitungen
- Bauarbeiten innerhalb der Wasserschutzzone II
- Hohe Anforderungen an Umweltverträglichkeit und Genehmigungsfähigkeit
- Vermeidung von Bodenaustausch und Rohstoffanlieferungen
- Kurze Bauzeiten bei laufendem Verkehr
02 / 05
Die Lösung
- Bettung und Verfüllung mit Flüssigboden aus dem örtlichen Aushub
- Hohlraumfreie 360°-Umschließung der Fernwärmerohre
- Vollständige Wiederverwendung des Bodens vor Ort
- Verzicht auf Sandbettungen und Bodenaustausch
- Dauerhafter Schutz der Leitungen gegen Setzungen
- Schnelle Bauabwicklung mit hohem Baufortschritt
03 / 05
Fachplanerische Lösung
- Entwicklung einer projektspezifischen Flüssigbodenrezeptur
- Nachweis der Umweltverträglichkeit für die Wasserschutzzone II
- Erstellung eines baustellenspezifischen Qualitätssicherungsplans
- Fachplanerische Bewertung nach Bodenschutz- und Wasserrecht
- Abstimmung mit Behörden und Baulastträgern
- Eigen- und Fremdüberwachung von Herstellung und Einbau
04 / 05
FiFB-Lösungen
- Entwicklung der Rezeptur 001-26 kf für den Fernwärmeleitungsbau
- Einstellung bodenähnlicher und wiederaushubfähiger Eigenschaften
- Sicherstellung schwindungsfreier Verfüllung
- Nachweis der Umweltunbedenklichkeit der eingesetzten Komponenten
- Qualitätssicherung nach Technischer Richtlinie Flüssigboden
- Kontinuierliche Kontrolle der Materialeigenschaften
05 / 05
Flüssigboden-Anwendung
- Fernwärmetrassen in Hauptverkehrsstraßen
- Leitungsbau in Wasserschutzgebieten
- Hohlraumfreie Rohrbettung für Fernwärmeleitungen
- Wiederverwendung des Aushubs als Baustoff
- Nachhaltiger Infrastruktur- und Netzausbau
- Bauzeitoptimierte Leitungsbauprojekte
Bilder
Eindrücke aus dem Projekt
-

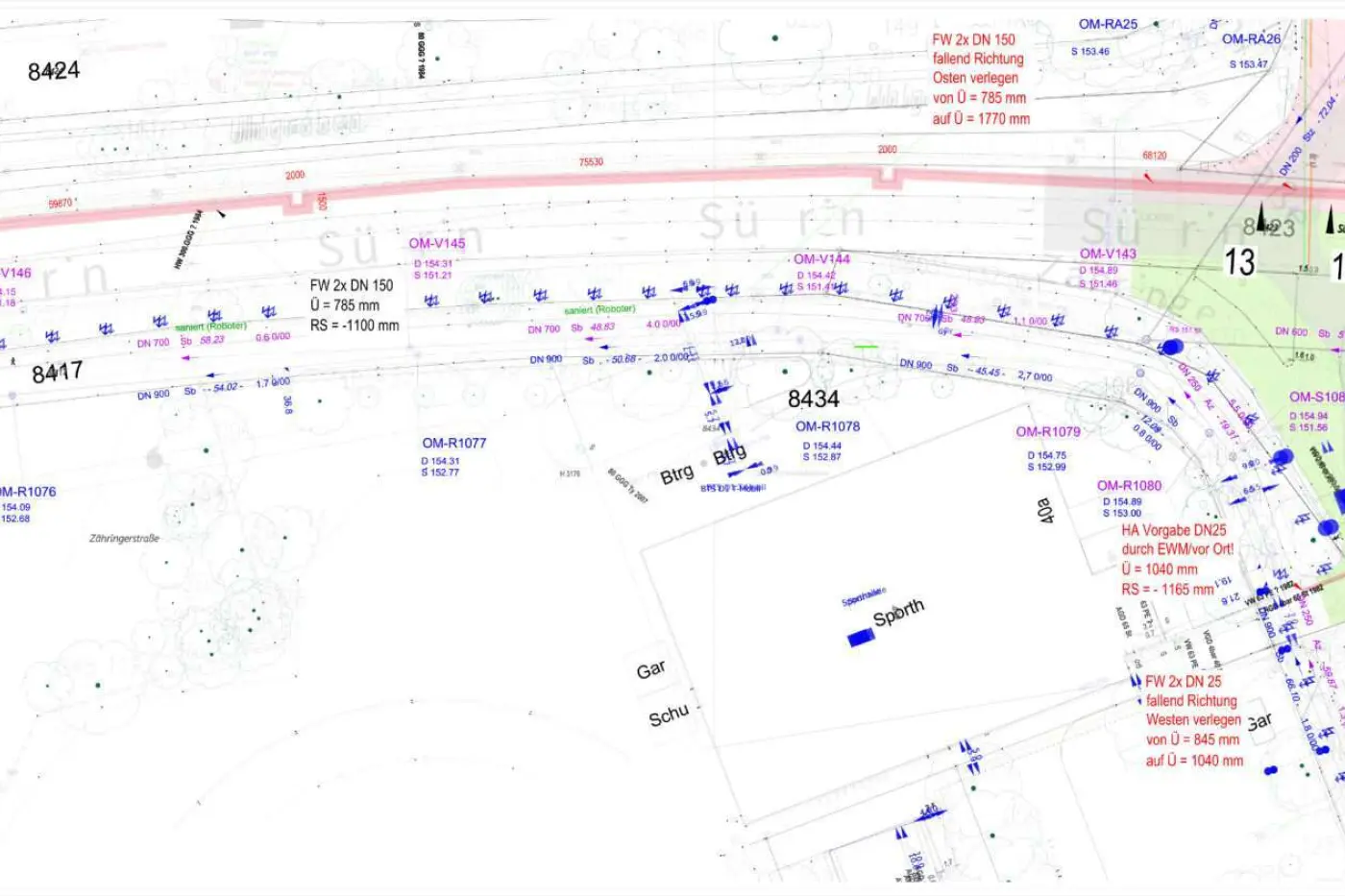

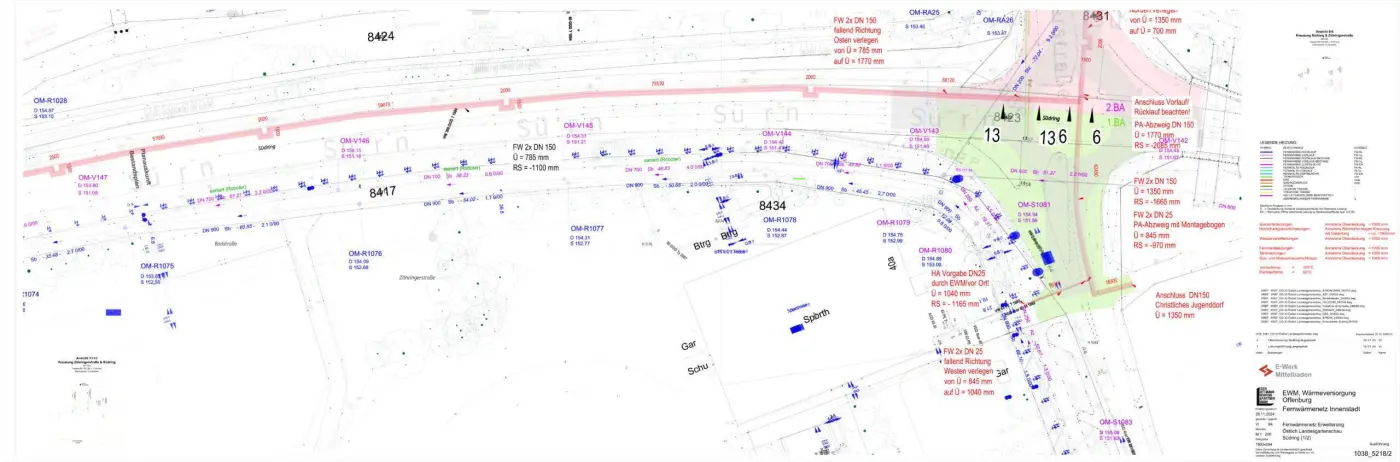

Trassenplan Fernwaerme Suedring (Kreuzung Zaehringerstrasse) -
RSS-Fluessigboden im Fernwaermebau (Schema) -
Baustelle Suedring mit Verbau in Hauptverkehrsstrasse und Rohrverlegehilfen -

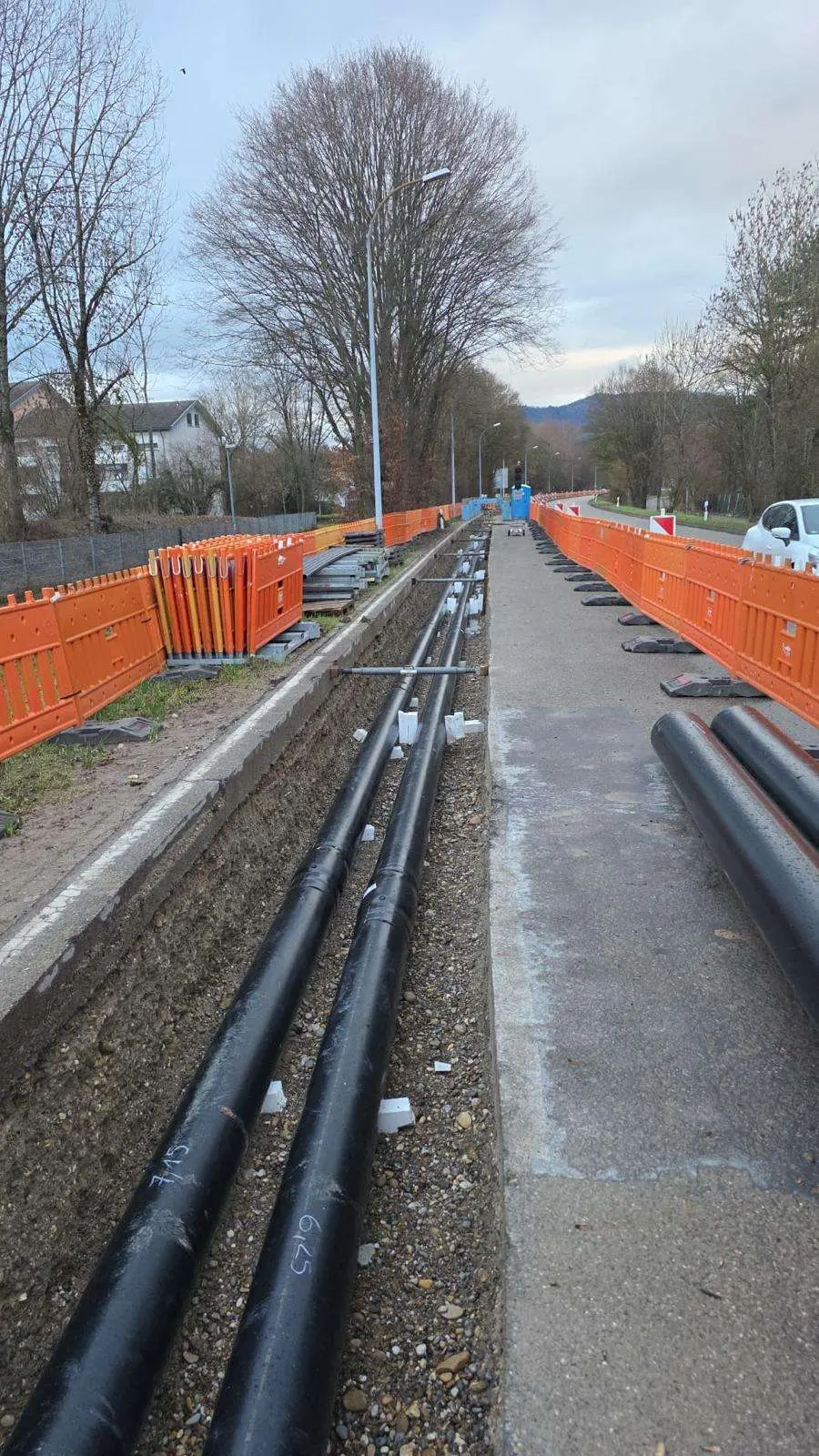

Verlegung der Fernwaermeleitung im Graben -

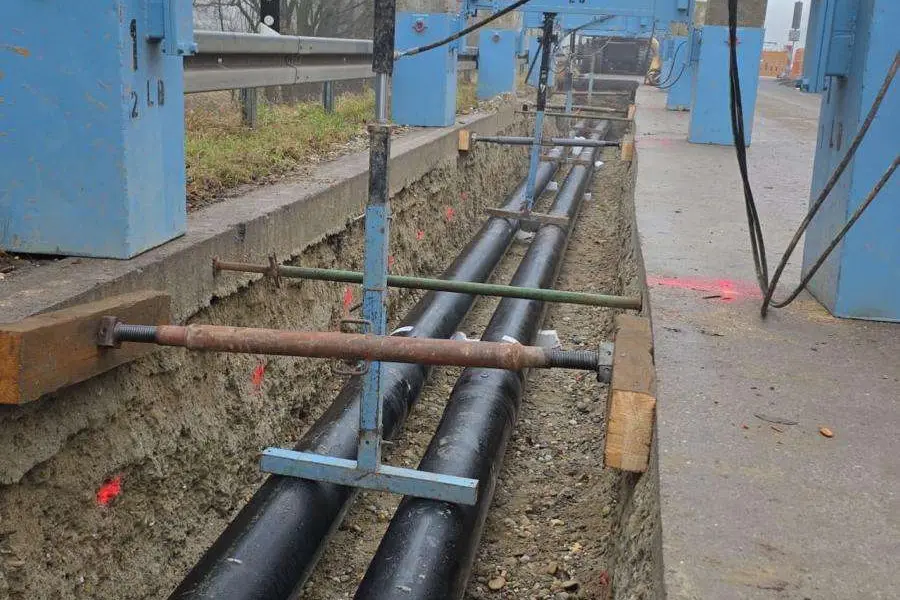

Fernwaermeleitung mit Fixierung durch Rohrverlegehilfen -

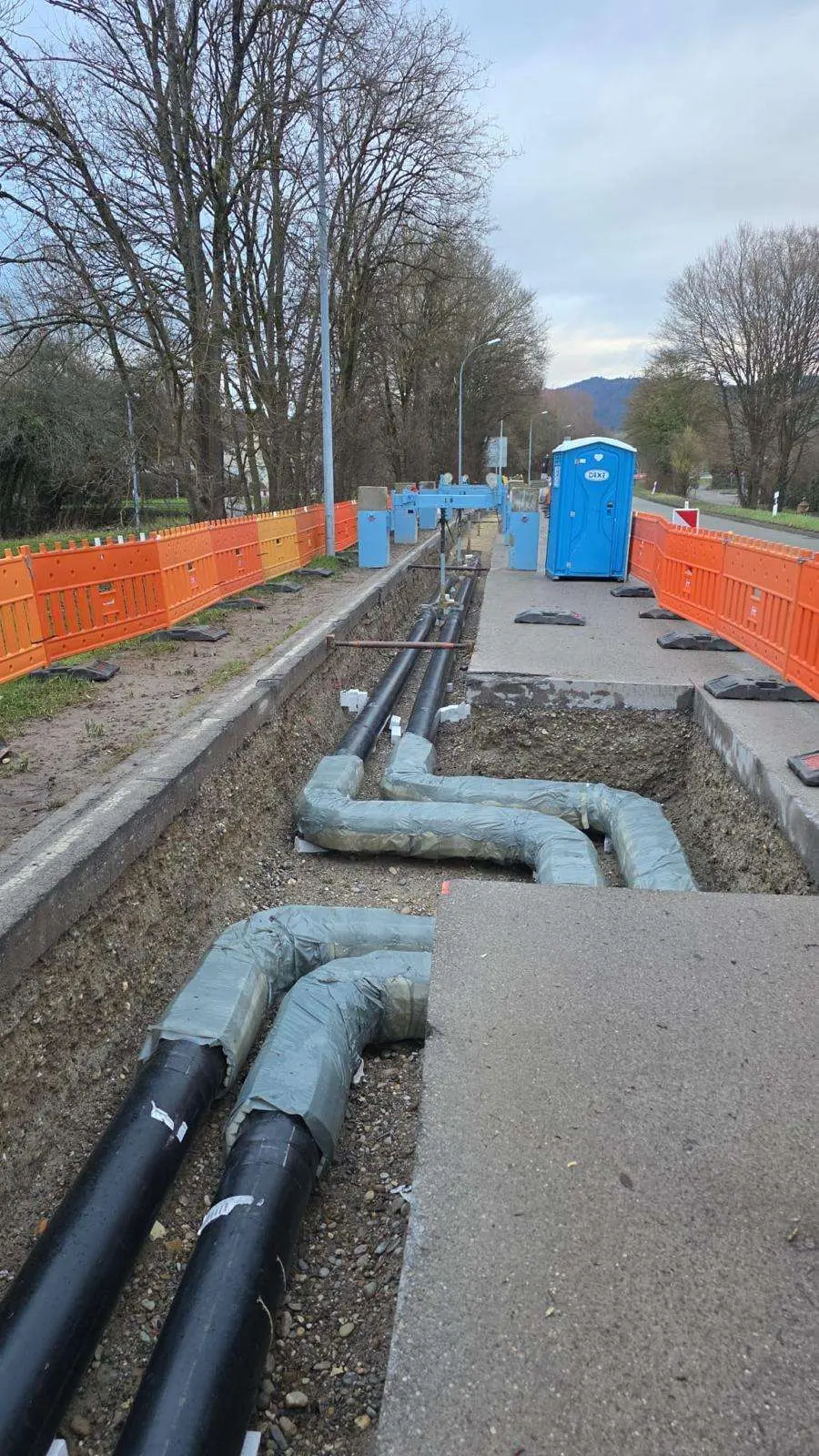

Fernwaermeleitung mit Rohrbogen im Graben -

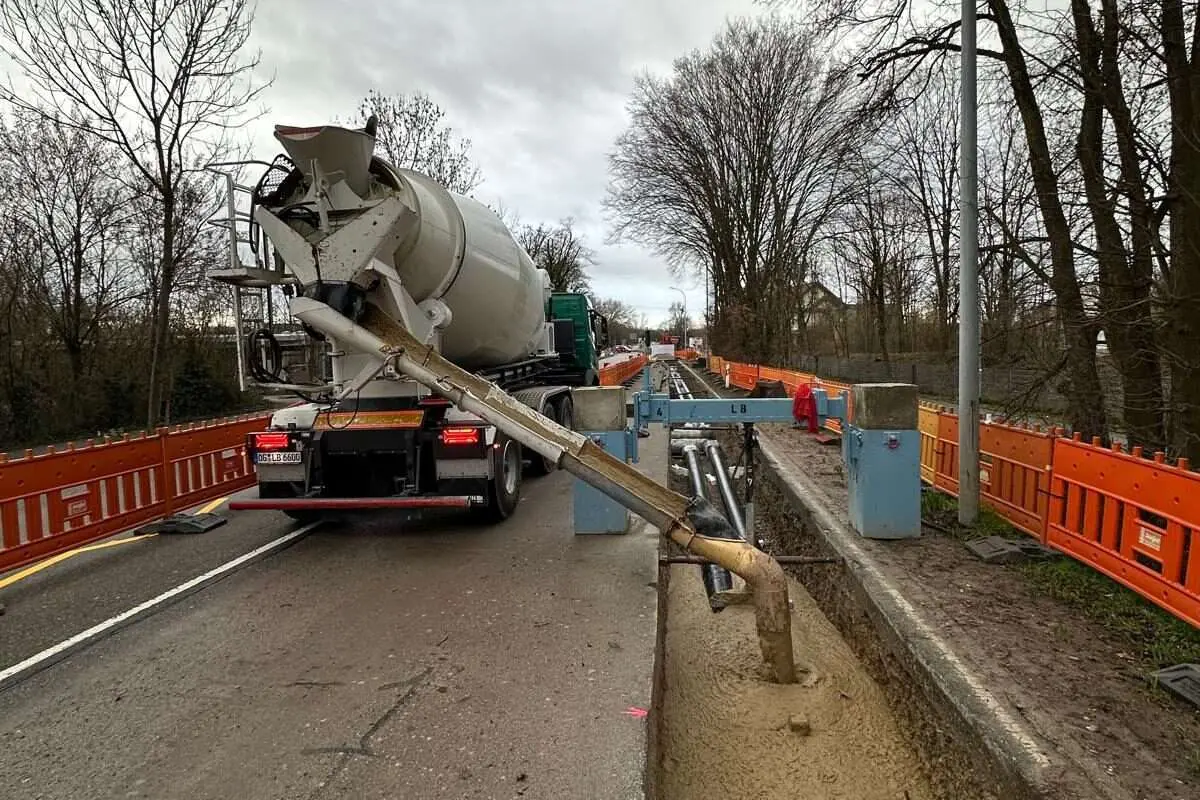

Anlieferung des Fluessigbodens per Fahrmischer aus örtlichen Boden -

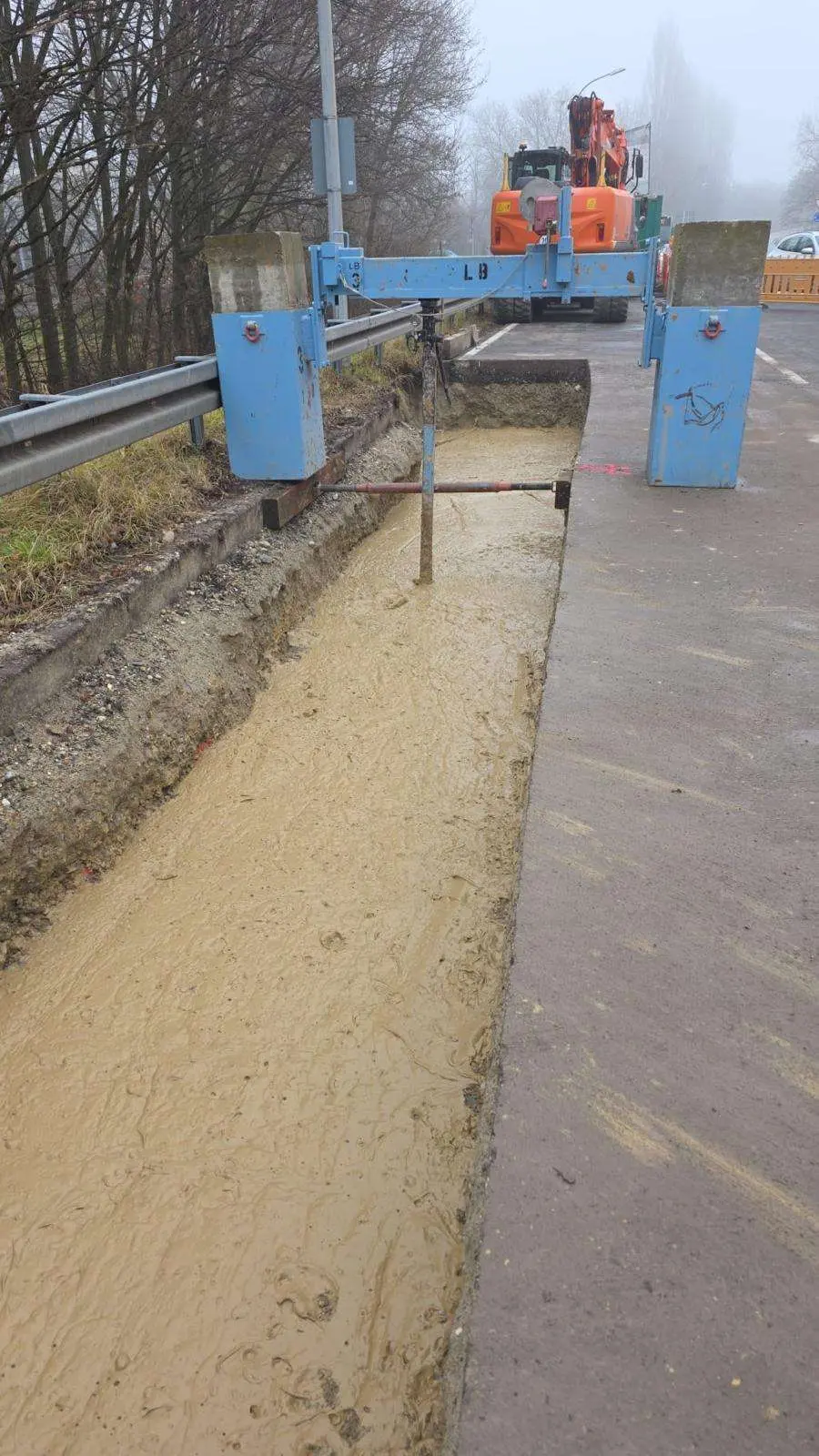

Verfuellung des Grabens mit örtlichem Boden als Fluessigboden
