Wohngebiet im Grundwasser erschlossen – wasserdicht, auftriebssicher und ohne dauerhafte Wasserhaltung durch den Einsatz von RSS-Geopontons.
Kehl Hanfplatz – sichere Leitungsverlegung im Grundwasser ohne Grundwasserabsenkung
Im Neubaugebiet Hanfplatz in Kehl-Kittersburg mussten Trinkwasser-, Schmutzwasser- und Regenwasserleitungen unter schwierigen hydrogeologischen Bedingungen verlegt werden. Die geplanten Leitungen lagen teilweise im Grundwasser und sollten ohne dauerhafte Wasserhaltung sowie ohne großflächige Grundwasserabsenkung hergestellt werden.
Mit dem Einsatz von RSS-Geopontons konnte ein wasserdichtes Flüssigbodenbauwerk geschaffen werden, das trockene Arbeitsräume für Leitungen und Schächte ermöglicht. Die Lösung integriert Verbau, Abdichtung, Bettung und Auftriebssicherung in einem System und erlaubt eine sichere Erschließung des Wohngebiets trotz hoher Grundwasserstände.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Hohe Grundwasserstände bis nahe Geländeoberkante
- Leitungsverlegung teilweise unterhalb des mittleren Höchstgrundwasserstands
- Verlegung von Trinkwasser-, Schmutz- und Regenwasserleitungen im Grundwasser
- Große Leitungs- und Schachtbauwerke mit unterschiedlichen Nennweiten
- Vermeidung einer dauerhaften Wasserhaltung
- Sicherstellung der Auftriebssicherheit von Rohren und Schächten
02 / 05
Die Lösung
- Einsatz wasserdichter RSS-Geopontons
- Herstellung trockener Arbeitsräume im Grundwasser
- Verlegung der Leitungen ohne Grundwasserabsenkung
- Aufhängung der Rohre an Rohrverlegehilfen
- Integrierte Auftriebssicherung während der Bauphase
- Abschließende Verfüllung mit Flüssigboden
03 / 05
Fachplanerische Lösung
- Auswertung der Baugrund- und Grundwassersituation
- FEM-basierte Nachweise der Tragfähigkeit und Gebrauchstauglichkeit
- Planung separater Geoponton-Systeme für Leitungen und Schächte
- Entwicklung eines Verbau- und Auftriebssicherungskonzepts
- Technologisches Konzept für die schwimmende Verlegung
- Erstellung eines projektspezifischen Qualitätssicherungsplans
04 / 05
FiFB-Lösungen
- Entwicklung abgestimmter Flüssigbodenrezepturen
- Herstellung wasserdichter und standsicherer Geopontons
- Sicherstellung der Einbaubarkeit unter Wasser
- Einstellung schwindungsfreier und bodenähnlicher Eigenschaften
- Gewährleistung der späteren Wiederlösbarkeit
- Qualitätssicherung nach REGNorm Guide und Technischer Richtlinie Flüssigboden
05 / 05
Flüssigboden-Anwendung
- Erschließung von Wohngebieten im Grundwasser
- Wasserdichte Baugruben für Leitungen und Schächte
- RSS-Geopontons ohne Wasserhaltung
- Integrierte Auftriebssicherung großer Rohrleitungen
- Leitungsbau unter hydrogeologisch schwierigen Bedingungen
- Flüssigbodeneinbau im Kontraktorverfahren unter Wasser
Bilder
Eindrücke aus dem Projekt
-
Lageplan Sondierungen Baugrundgutachten -
Erschliessungsplan Baugebiet Hanfplatz -

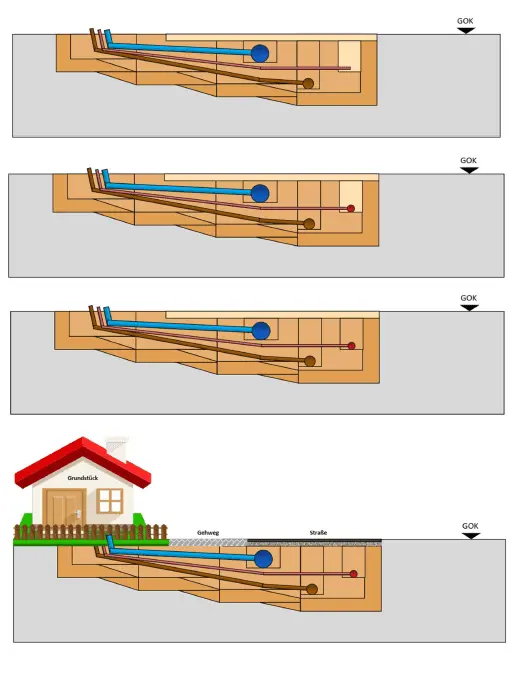

Technologie-Schnitt Geoponton 3 -

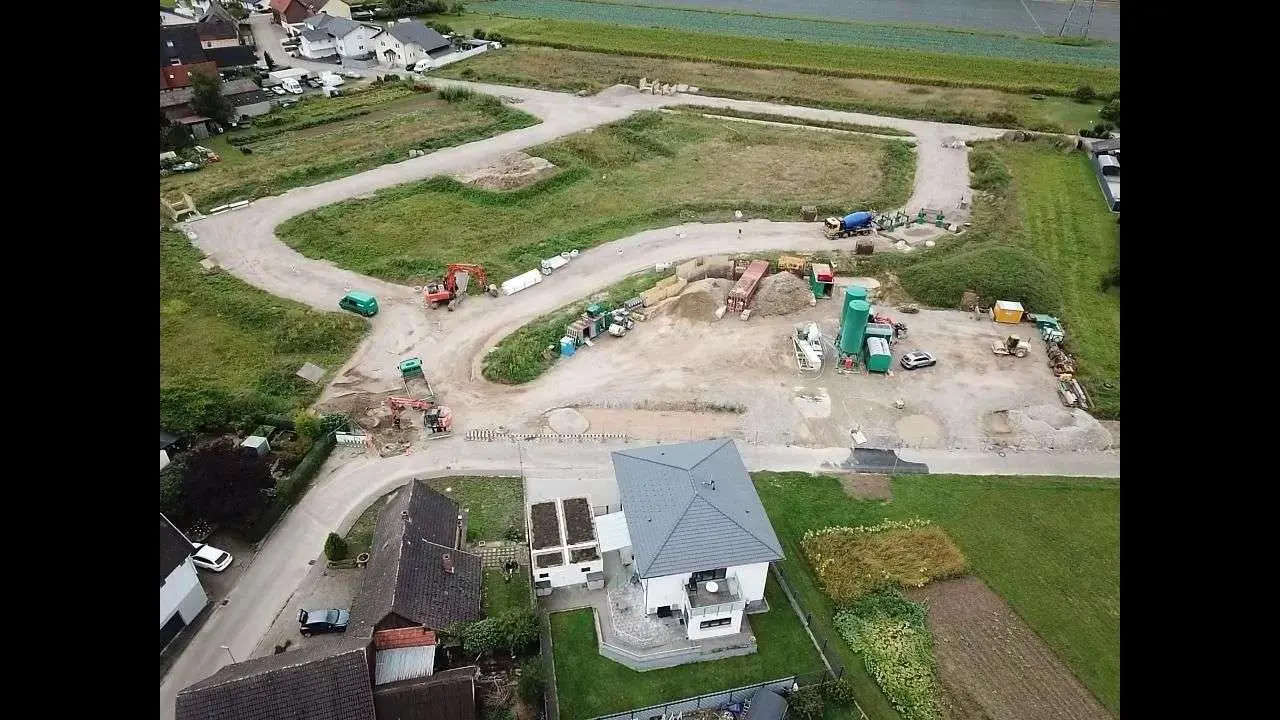

Luftbild Baustelle Geoponton-Herstellung Hanfplatz -
Luftbild Verfüllung Geopoton Hanfplatz -

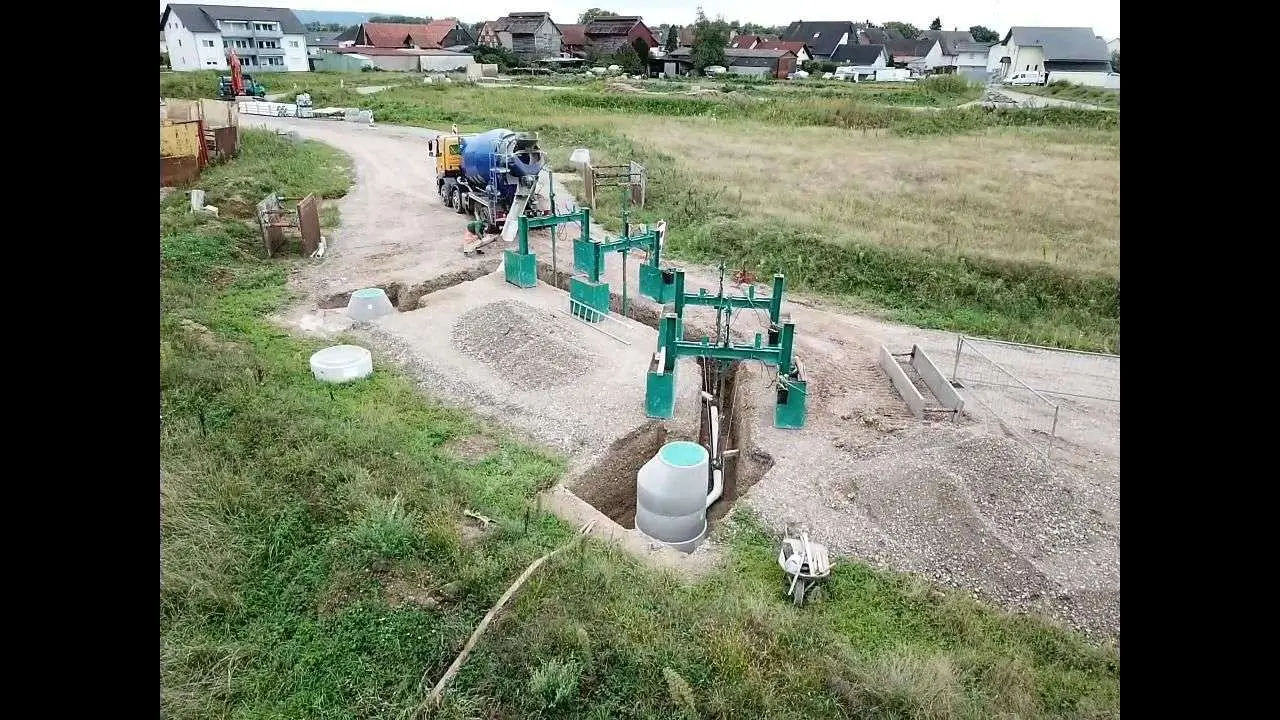

Luftbild Verfüllung RSS Geoponton Hanfplatz -
Verfüllung RSS Geoponton nach Leistungsverlegung wasserdicht -
Luftbild Baustelle Geoponton-Herstellung Hanfplatz -

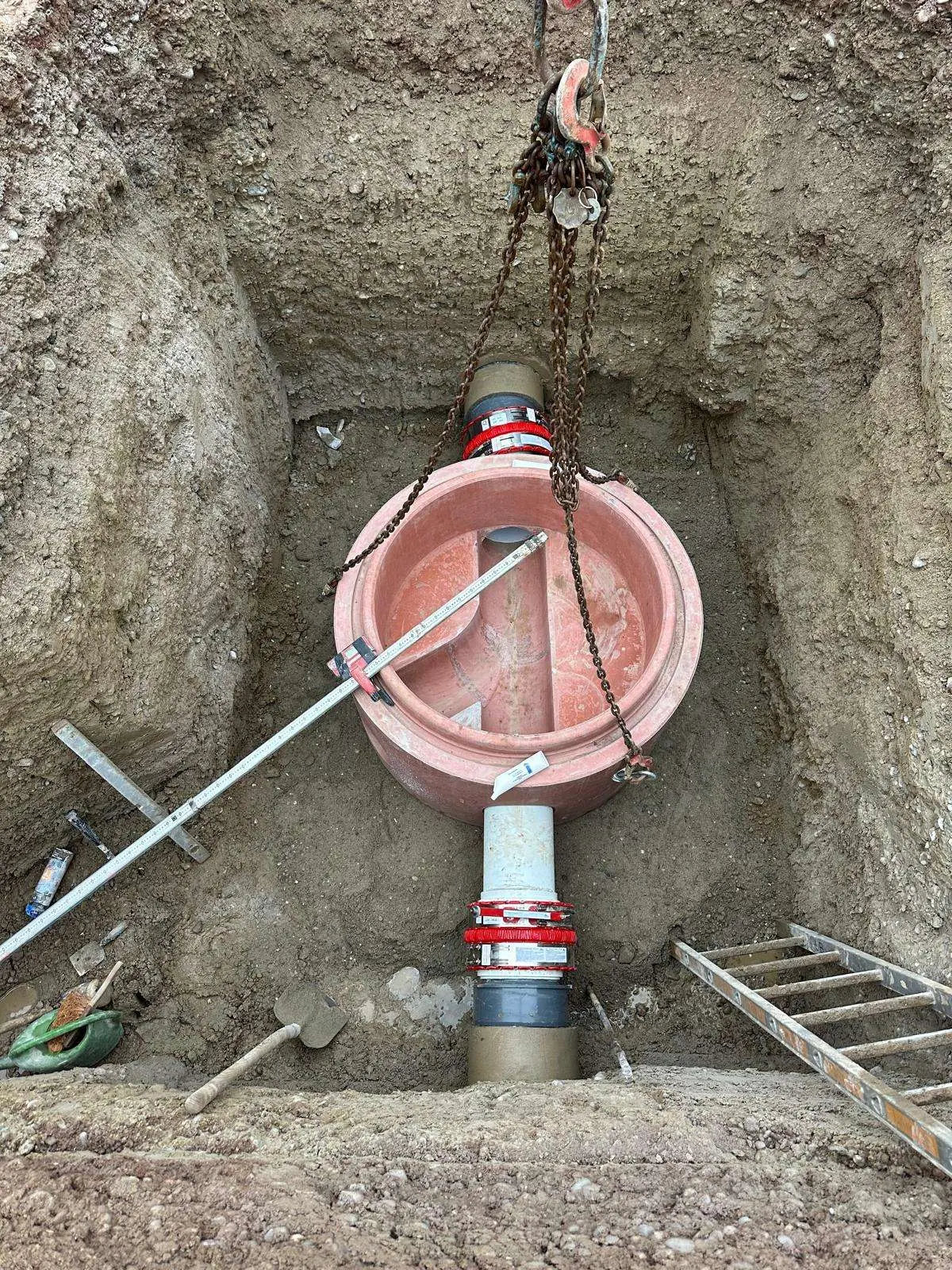

Schacht- und Leitungseinbau in wasserdichten RSS Geoptoon -

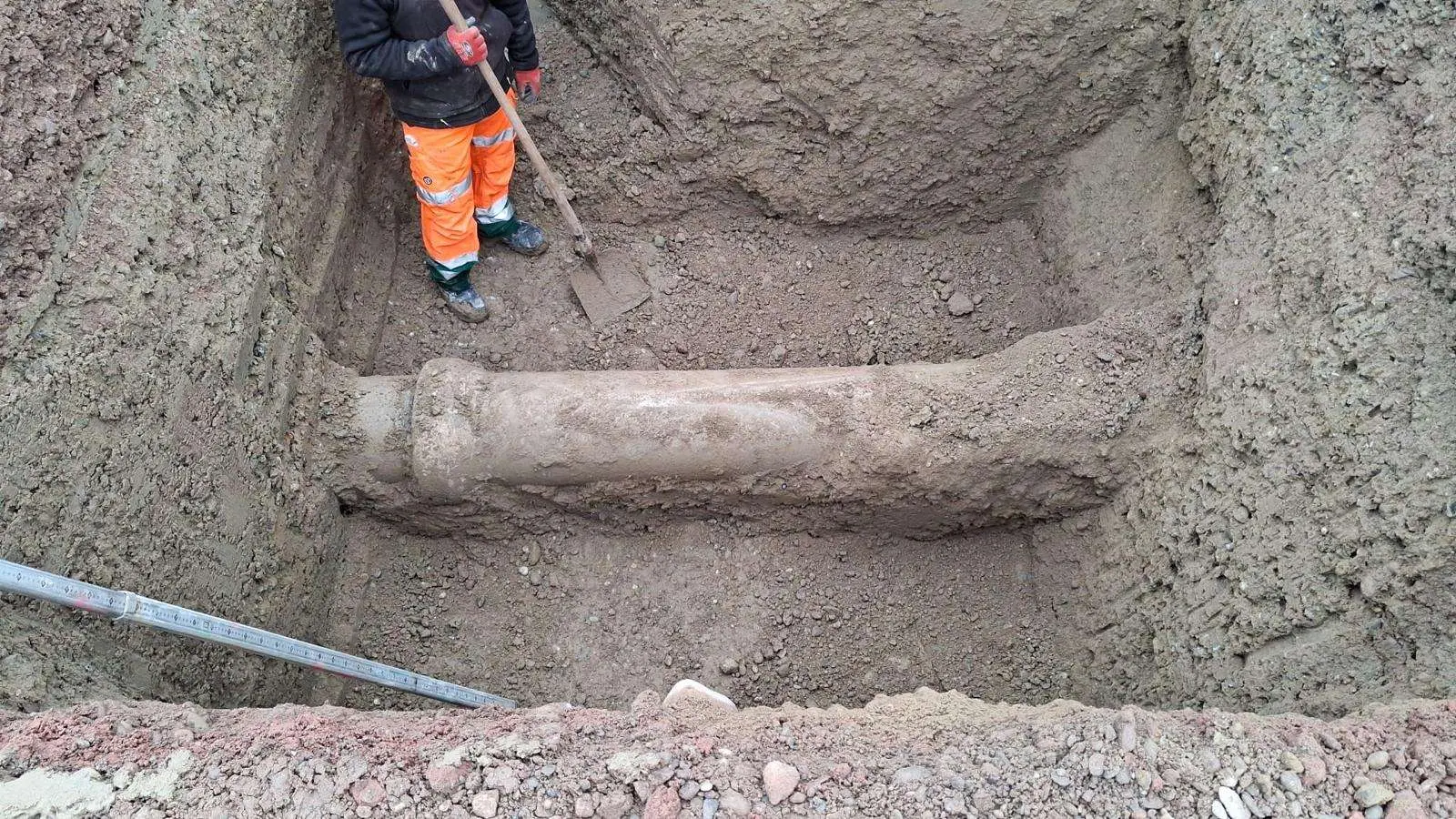

Einbindne Bestansdleitung in RSS Geopoton -

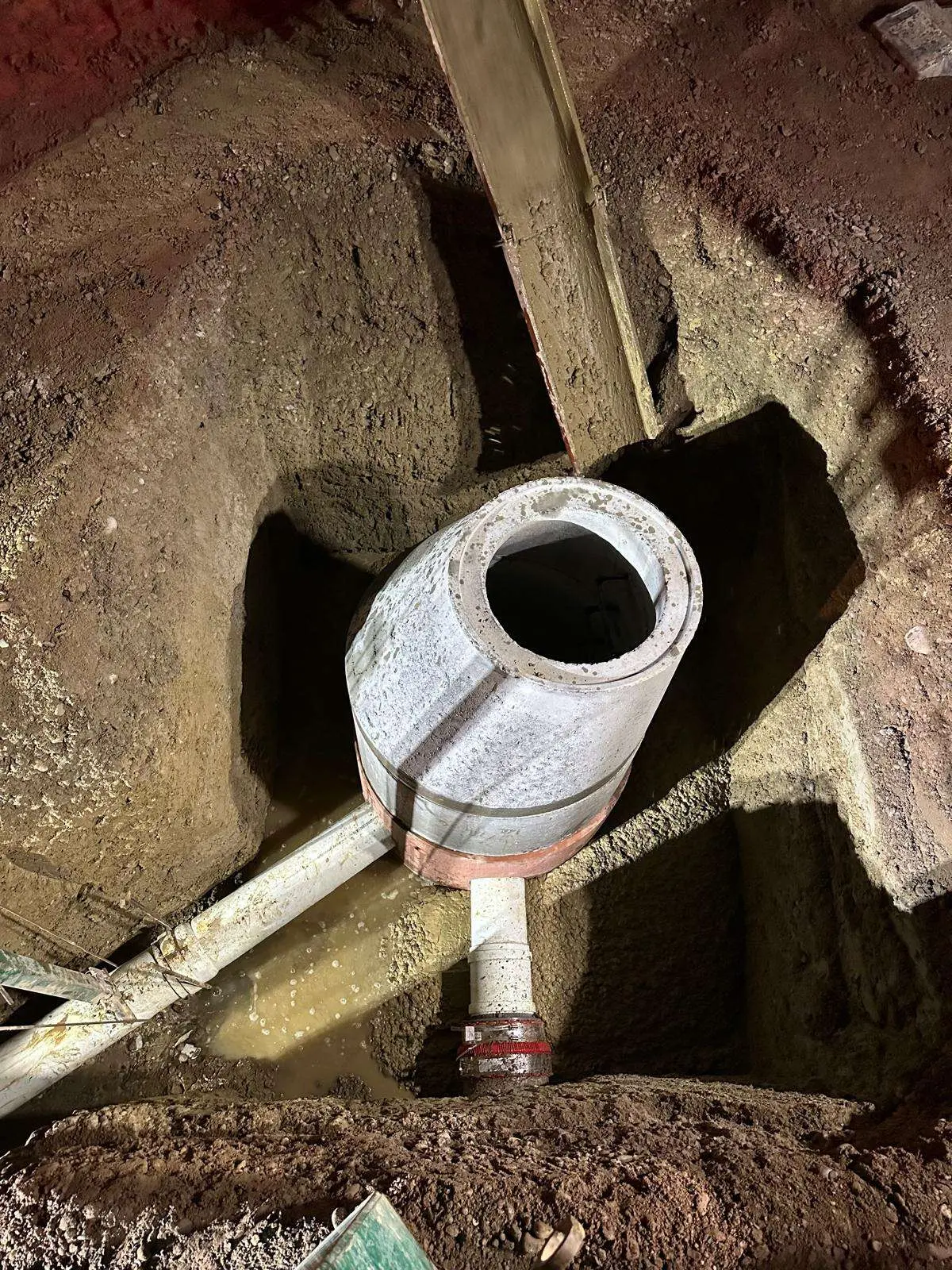

Verfüllung Schacht in RSS Geoponton
