Bad Hersfeld

Umverlegung der Gashochdruckleitung

Beim Projekt Bad Hersfeld – Umverlegung der Gashochdruckleitung HDL 9549 wurde eine innovative Baugrube mit RSS Wand und RSS Flüssigboden realisiert. Die Lösung ermöglichte eine trockene, stabile und weitestgehend wasserundurchlässige Flüssigbodenbaugrube, die auch bei hohem Grundwasserstand ohne aufwändige Wasserhaltung auskam. Weitere Details folgen im Anschluss.

Besondere Herausforderungen:

Arbeiten in Tiefen von bis zu 8,5m unter GOK
Anstehende Felsschichten ab Tiefen von etwa 8m unter GOK
hauptsächliches Arbeiten im Bereich anstehenden Grundwassers (GW ab ca. 1,1 bis 2,5m unter GOK)
Das Verfüllungsmaterial muss:
- Die statischen Zieleigenschaften erfüllen, um einen Versagensfall der Bauwerke auszuschließen
- Weitestgehend wasserundurchlässig sein, um umliegendes GW am Eindringen in die Grube zu hindern
- wiederlösbar sein, um eine Freilegung der Leitungen bei Störungsfällen zu ermöglichen
- dauerhaft gleichbleibende Langzeiteigenschaften vorweisen

Die Lösung:

Technologie – RSS-Geoponton:

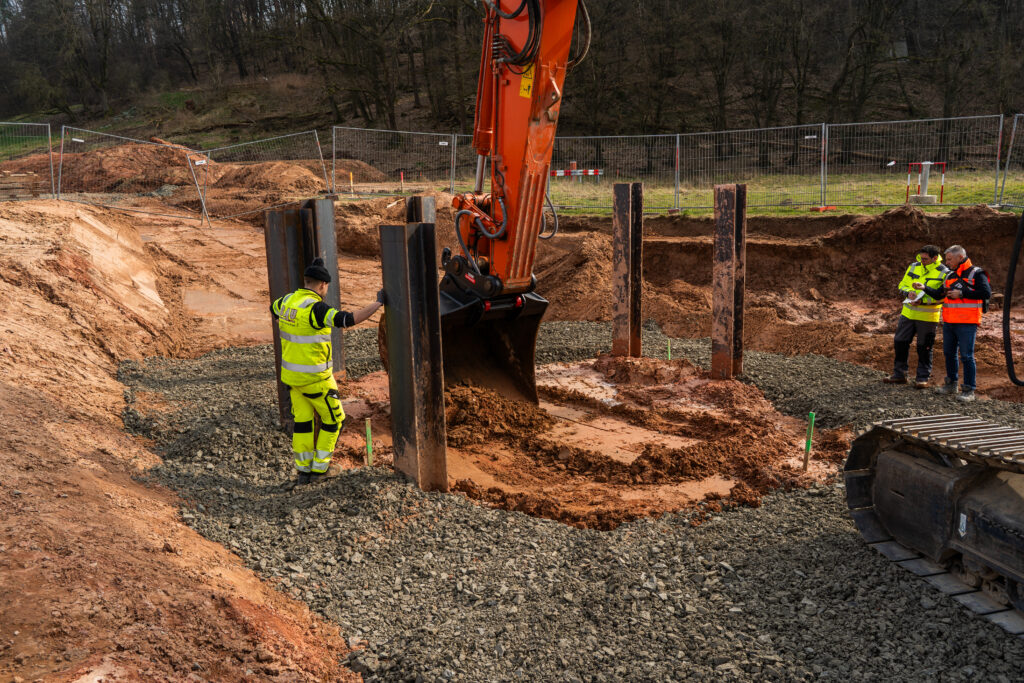

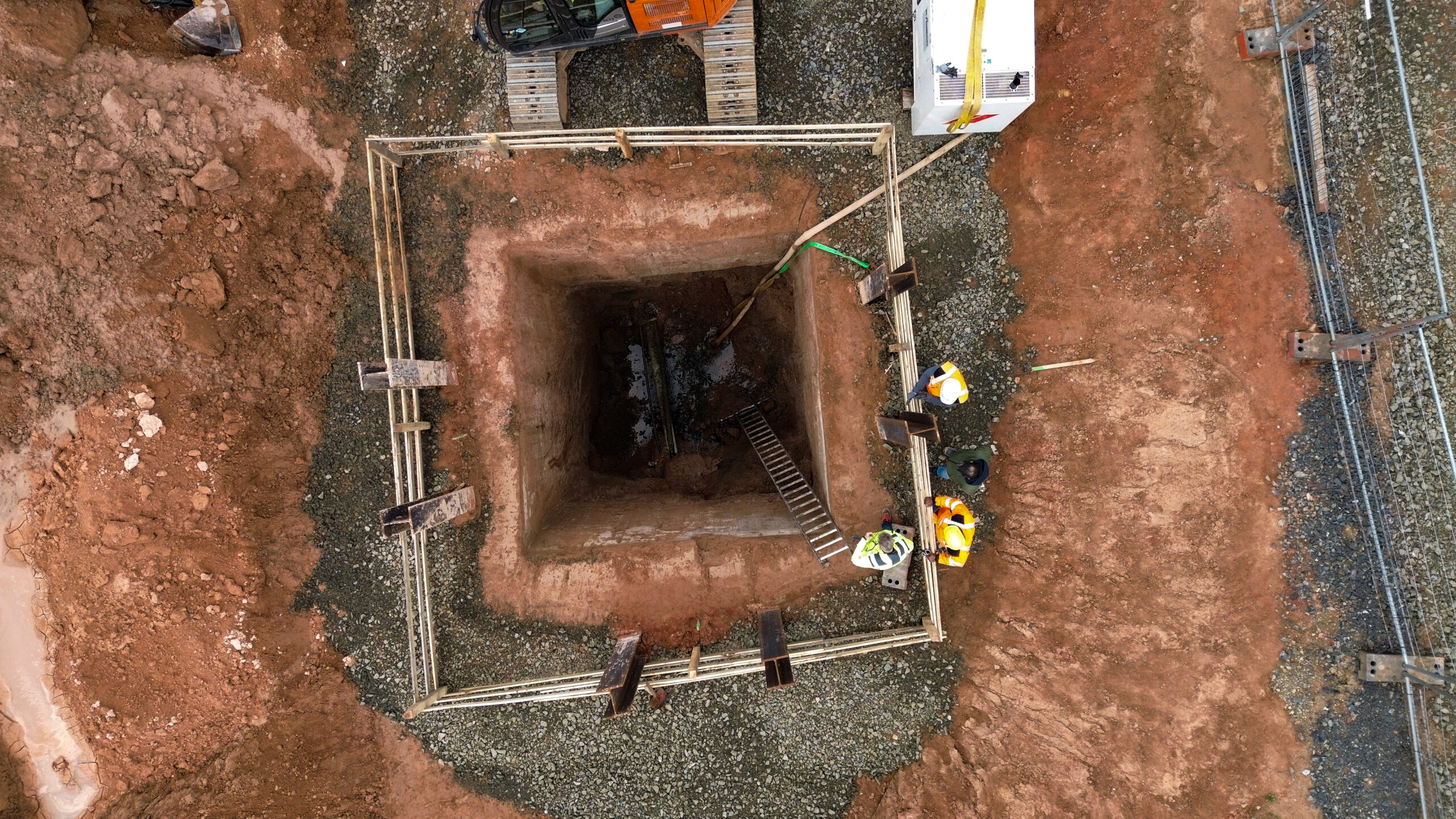

Ausführung der Verbindungsbaugruben mit trägergestützten Flüssigbodenwänden, sowie Bodenplatten aus RSS-Flüssigboden
RSS-FB als abdichtender Baustoff:
Abdichtung bei der HDD-Bohrung entstandener Undichtigkeiten durch anschließende teilweise Verfüllung des Geopontons mit RSS-Flüssigboden
Numerische Simulation:
FEM-basierte 3D-Berechnungen zur Nachweisführung der Verformungs- und Tragfähigkeitsanforderungen
Qualitätssicherung:
Implementierung eines umfassenden Eigen- und Fremdüberwachungskonzepts

Fachplanerische Lösungen:

Rezepturspezifikation:
Erarbeitung der Rezepturspezifikation zur Festlegung der technologisch und statisch relevanten Flüssigbodeneigenschaften
Technologisches Konzept:
Ausarbeitung eines detaillierten Handlungsablaufes zur Ausführung der angestrebten technologischen Lösung der Bauaufgabe
Stabilitätsnachweis:
Berechnung der Scherfestigkeiten und Gewölbewirkungen im RSS-Geoponton zur Ableitung der Lasten
Logistisches Konzept:
Erarbeitung eines logistischen Konzeptes zur Schaffung eines orts- und anwendungsspezifischen Rahmens für die Baustellenverkehrs- und Mischplatzorganisation

FiFB-Lösungen:

Rezepturerstellung: Erstellung von Rezepturansätzen unter Verwendung von Bodenproben des anstehenden Baugrundes unter Berücksichtigung der technologischen und statischen Anforderungen an den RSS-Flüssigboden
Rezeptureinstellung: Anpassung der Rezepturzusammensetzung bei Änderungen der Eigenschaften/ Beschaffenheit des Ausgangsmaterials oder Auffälligkeiten beim Flüssigboden
Fachliche Unterstützung: Enger Austausch zwischen dem FiFB und dem ausführenden Personal, sowie fachliche Unterstützung vor Ort, zur Sicherstellung der korrekten Rezepturumsetzung und des fachplanungsgemäßen Einbaus

FB-Anwendungsbereiche:

Baugrubensicherung: Temporäre Stabilisierung tiefer Baugruben mit ökologisch optimiertem Materialeinsatz.
Leitungsbau: Herstellung trockener Trassenabschnitte im Bereich anstehenden Grundwassers
Entfall von Wasserhaltungsmaßnahmen
Deichquerungen: Querung von Fließgewässern im überströmten oder überschneidenden Geoponton als kostensparende alternative zu geschlossenen Bauweisen.
