Düren Kanzan

Wasserdichte Baugruben mit RSS Flüssigboden ohne Grundwasserabsenkung – wirtschaftlich, nachhaltig und statisch sicher

Das Projekt Düren zeigt, wie komplexe Baugruben unter dauerhaftem Grundwassereinfluss und laufendem Betrieb technisch sicher, wirtschaftlich effizient und umweltgerecht realisiert werden können. Unter anspruchsvollen geotechnischen und organisatorischen Rahmenbedingungen wurde mit der RSS Flüssigbodenbauweise eine robuste und nachhaltige Lösung umgesetzt, die konventionelle Bauweisen deutlich übertrifft.

Besondere Herausforderungen:

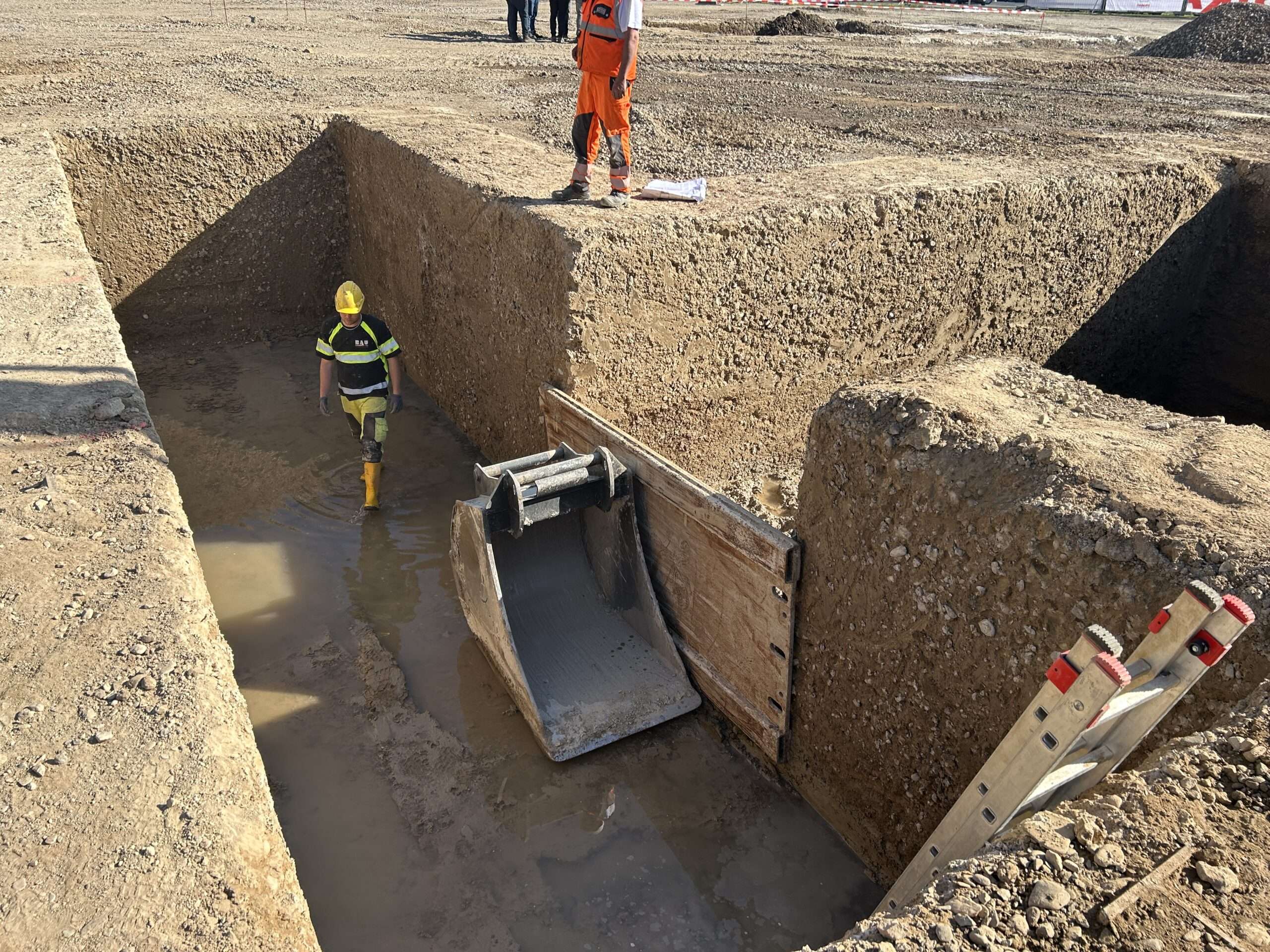

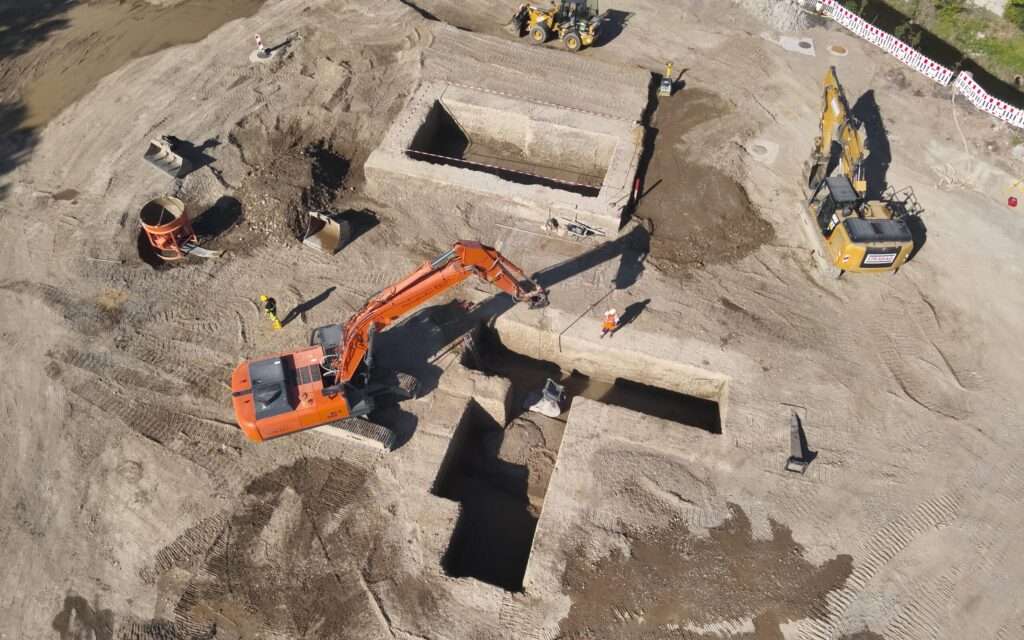

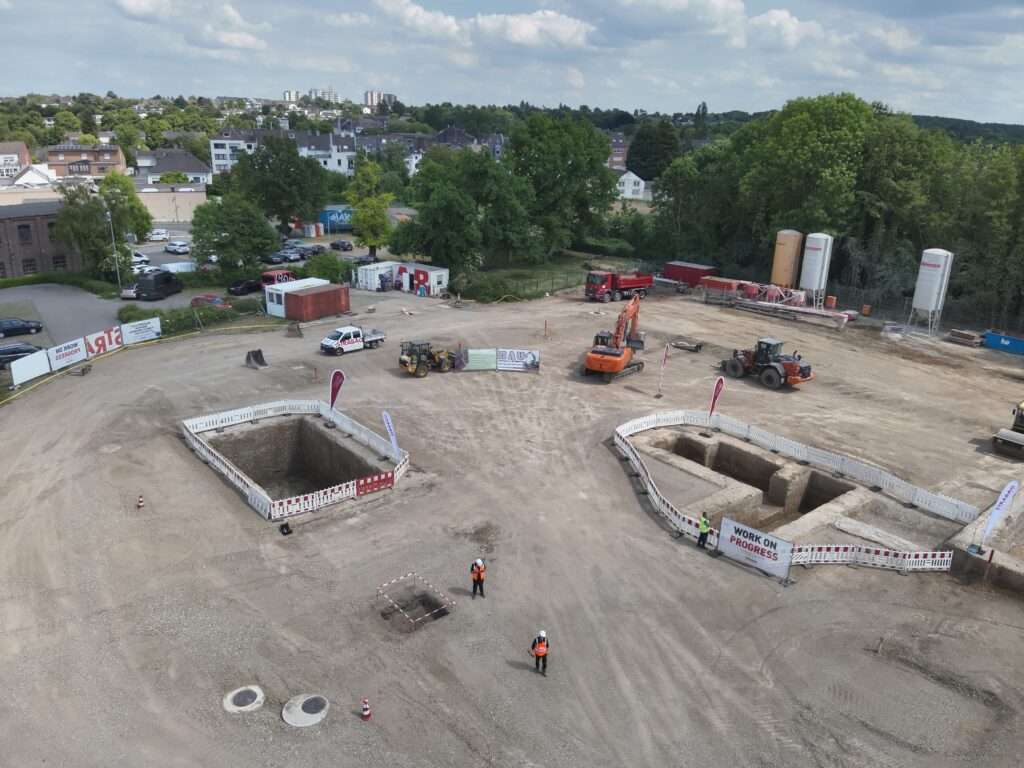

Herstellung mehrerer tiefer Baugruben auf aktivem Betriebsgelände
Dauerhafter Grundwassereinfluss (GW ca. 1,0 m unter GOK)
Baugrubentiefen bis ca. 6,0 m
Heterogener Baugrund (Auffüllungen, Sande, Kiese, schluffig-tonige Zwischenlagen)
Beengte Platzverhältnisse
Laufender Anlagenbetrieb
Sensible historische Bebauung

Die Lösung:

Herstellung wasserdichter Baugruben als geschlossenes System

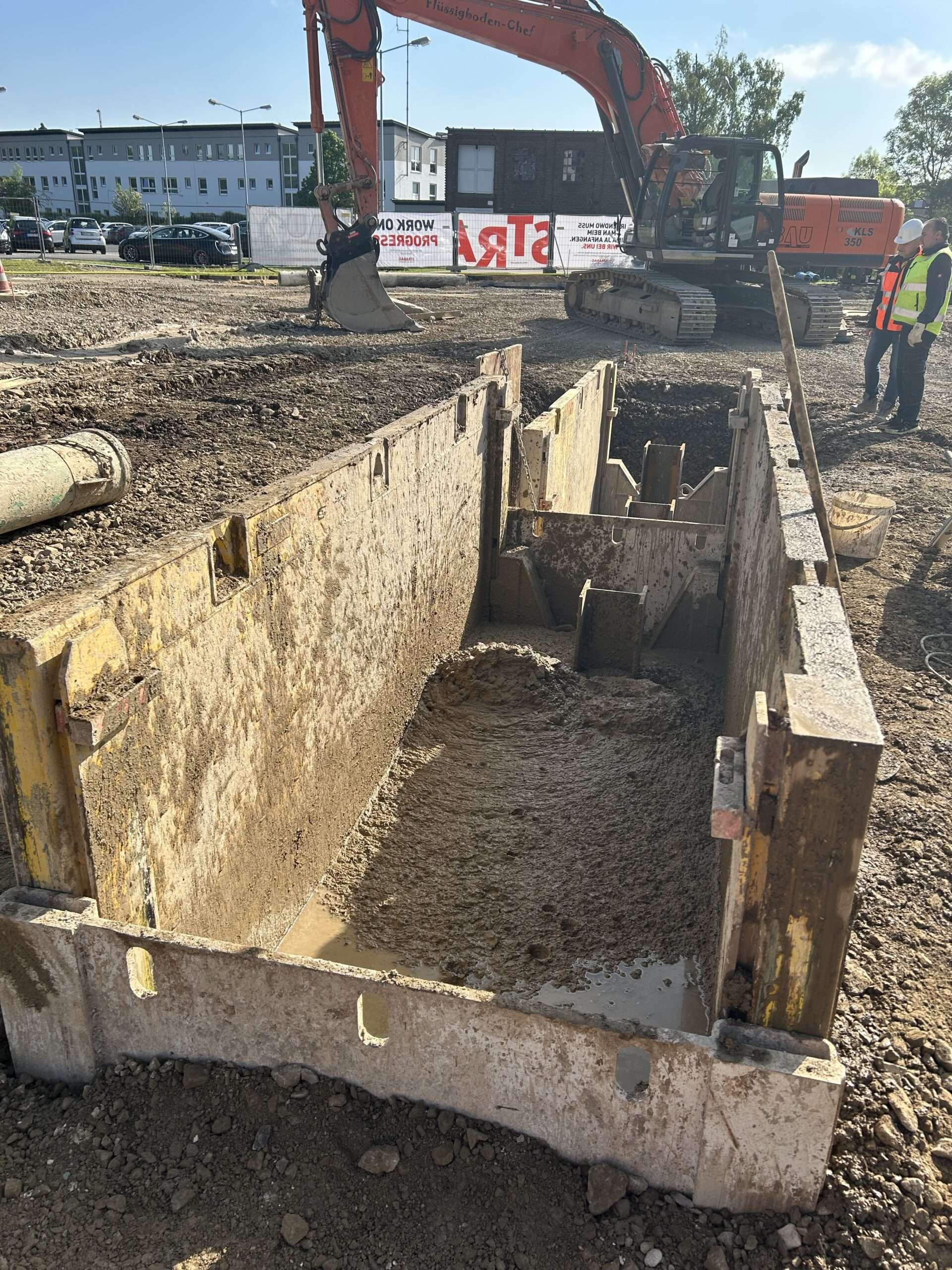

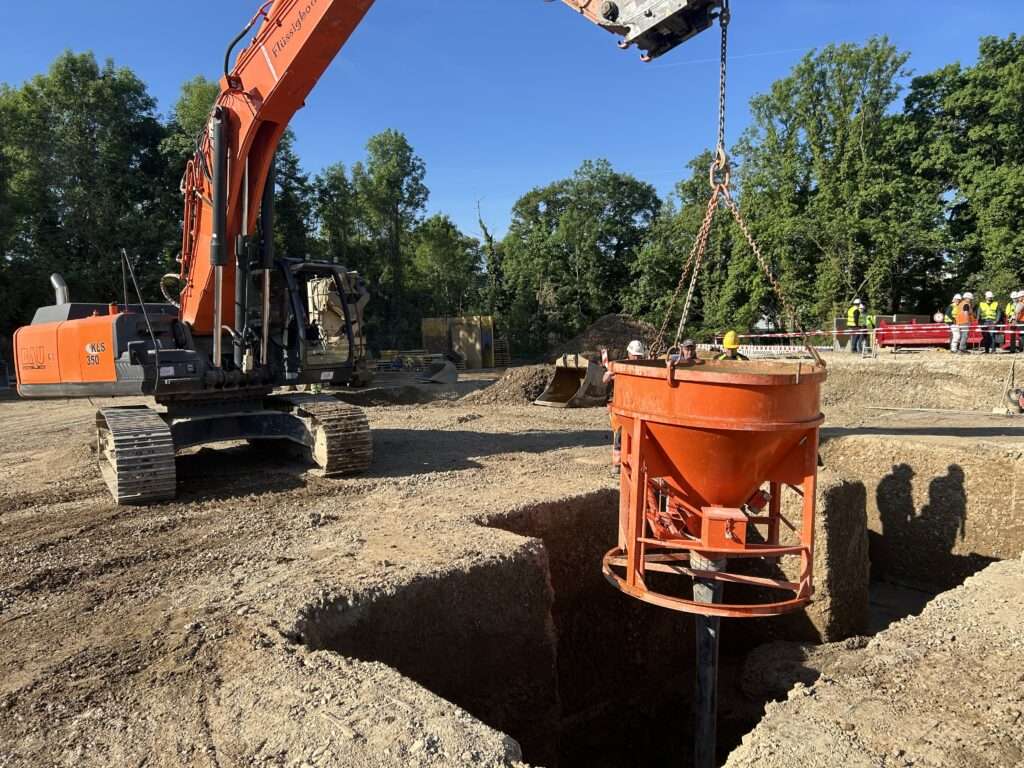

Flüssigbodenwände mit temporären Stahlprofilen
Flüssigboden-Bodenplatten
Mehrfachfunktion des Flüssigbodens:
- Verbau
- Abdichtung gegen Grundwasser
- Lastverteilung
Keine aktive Grundwasserabsenkung erforderlich
Reduzierter Bauablauf
Minimierte Schnittstellen zwischen Gewerken
Hohe Termin- und Ausführungssicherheit
Signifikante Kostenreduktion (Bau, Entsorgung, Folgekosten)

Fachplanerische Lösungen:

3D-Berechnungen mit PLAXIS 3D
Nachweise nach Eurocode 7 (GEO-2 / GEO-3)
Betrachtung aller Bauzustände (Aushub, Zwischenzustände, Endzustand)
Wandverformungen innerhalb zulässiger Grenzwerte
Geringe Ausnutzungsgrade der Konstruktion
Keine schädlichen Zwängungen zu WU-Betonbauteilen
Dauerhaft sichere Bauwerkslösung

FiFB-Lösungen:

Projektspezifisch abgestimmte Flüssigbodenrezeptur
Plastisches, spannungsarmes Verformungsverhalten
Kontrollierte Festigkeitsentwicklung
Keine schlagartige Erstarrung

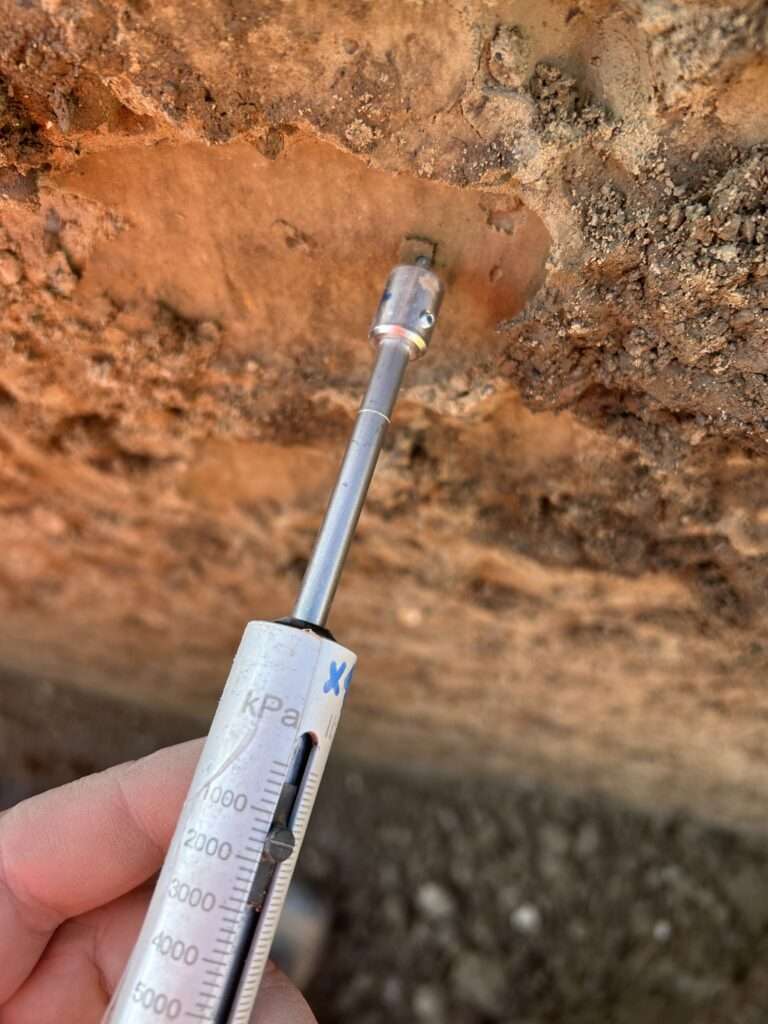

Baubegleitende Qualitätssicherung
Dokumentierte Eigen- und Fremdüberwachung
Minimierung von:
- Verdichtungsfehlern
- Setzungen
- Unkontrollierten Wasserzutritten
Nahezu vollständige Wiederverwendung des anstehenden Bodens
Erfüllung aller umweltrechtlichen Anforderungen

FB-Anwendungsbereiche:

Wasserdichte Baugrubenwände und Bodenplatten

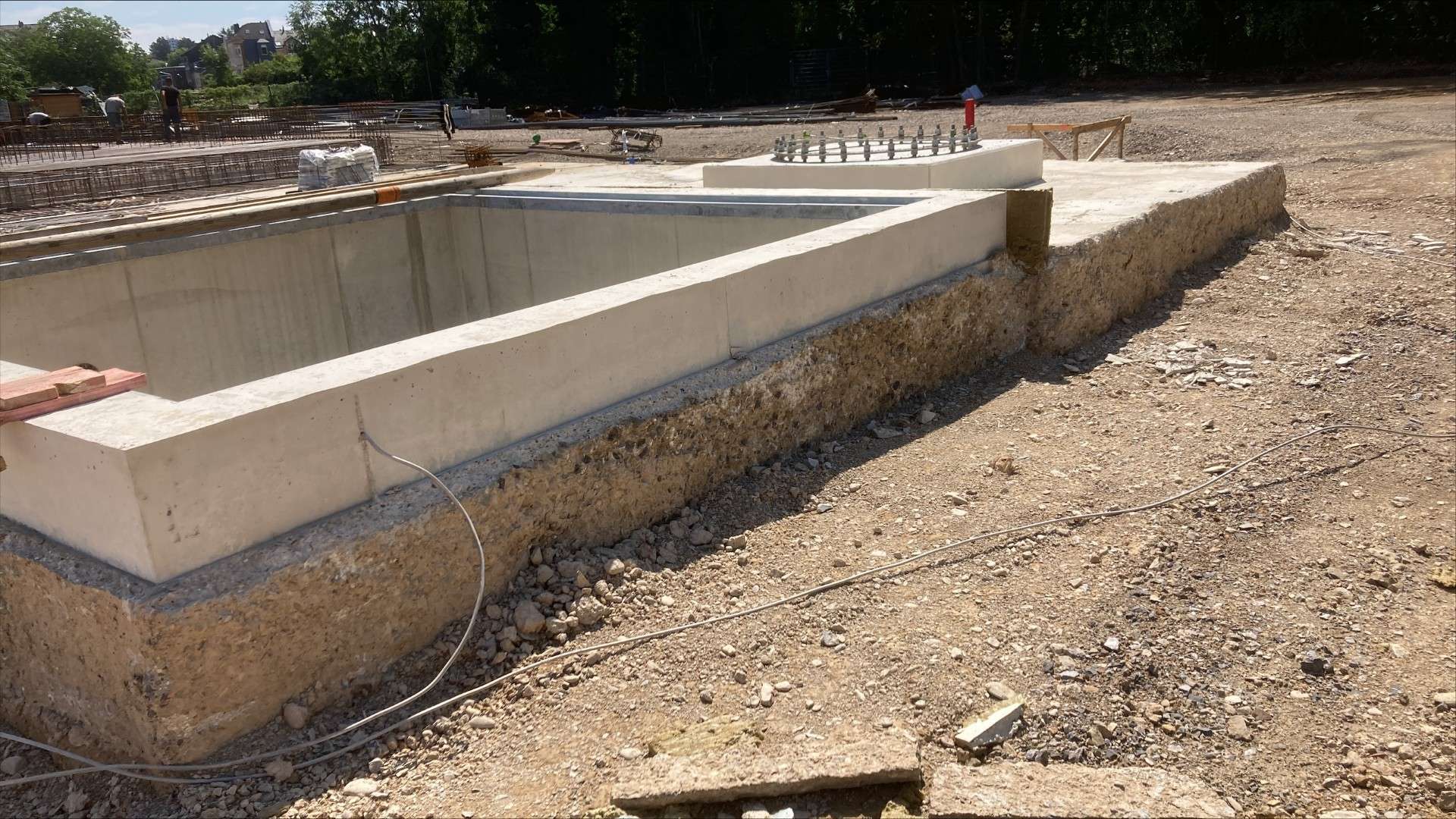

Verlorene Schalung für Betonbau
Hydraulische Barriere
Stabilisierung des Baugrunds
Minimierung von Setzungen
Übertragbar auf:
- Industrieprojekte
- Infrastrukturprojekte
- Standorte mit hohem Grundwasserstand
- Beengte innerstädtische Lagen
