Sanierung Pumpwerk Breslauer Straße – RSS Wand als wasserdichte Baugrube

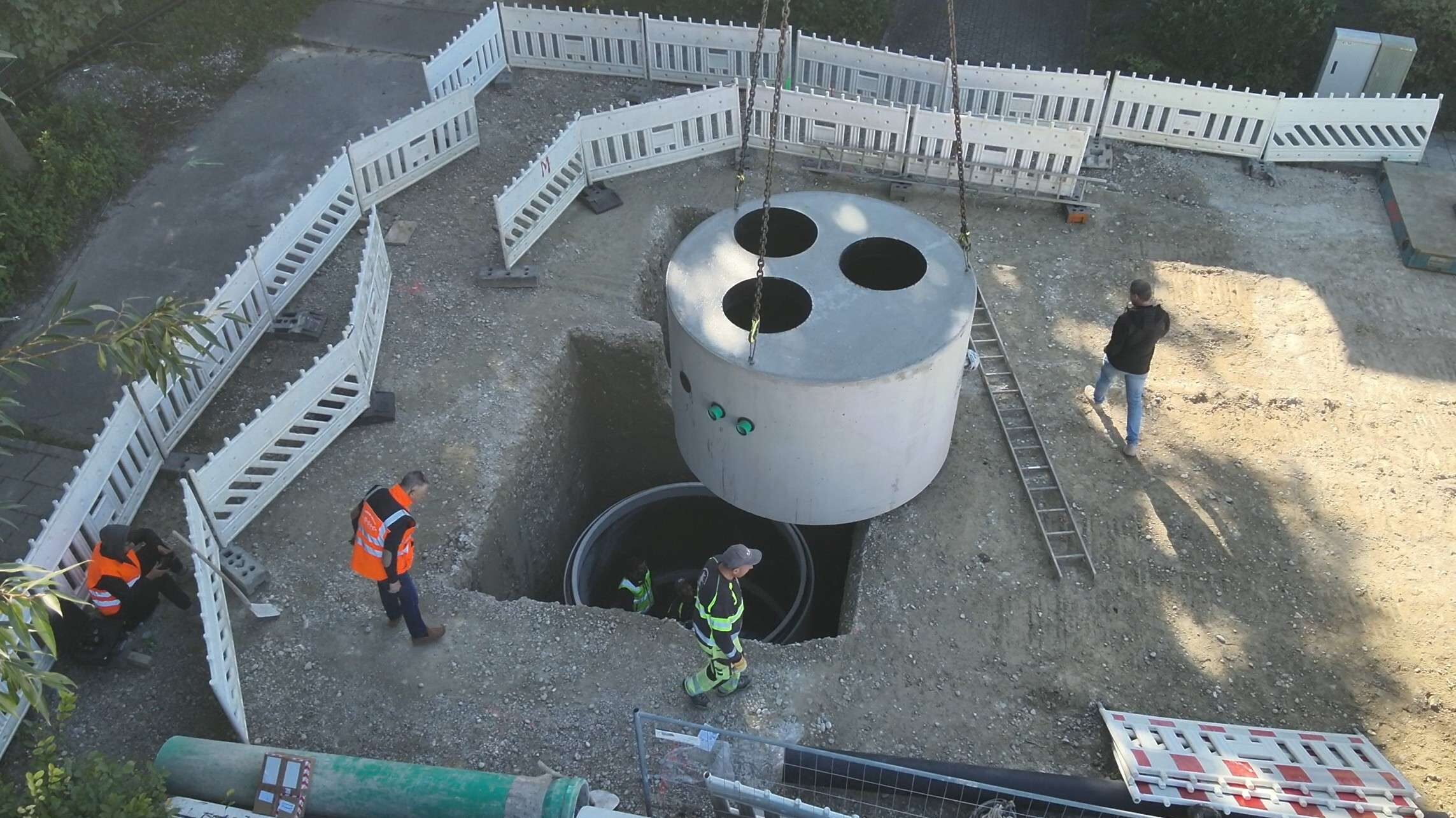

Im Rahmen der Sanierung des Pumpwerks am östlichen Ende der Breslauer Straße in Germering war die Herstellung einer wasserdichten und standsicheren Baugrube für den Einbau mehrerer Schächte unter extrem anspruchsvollen geotechnischen und hydrogeologischen Randbedingungen erforderlich.

Besondere Herausforderungen:

Hoher Grundwasserstand bereits ab ca. 1,4 m unter GOK („worst case“), dauerhaft anstehend bis in die Baugrubensohle
Aushubtiefen bis ca. 6,0–8,0 m unter GOK mit entsprechendem Risiko von Grundbruch und hydraulischer Instabilität
Ausschluss konventioneller Wasserhaltungsmaßnahmen aufgrund dichter innerstädtischer Bebauung (Gefahr von Setzungen, Suffosion und Schäden an Nachbargebäuden)
Beengte Platzverhältnisse und zahlreiche kreuzende bzw. querende Bestandsleitungen
Erfordernis einer wasserdichten Baugrube ohne Spundwandverbau, ohne Rückverankerungen und ohne massive Betonbauweisen
Einhaltung hoher Anforderungen an Umwelt-, Boden- und Grundwasserschutz (BBodSchG, KrWG, wasserrechtliche Vorgaben)
Stark durchlässige örtliche Böden mit Kies
Notwendigkeit eine Bestandsleitung einzubinden in das wasserdichte Bauwerk
Wirtschaftliche Randbedingung: Ausschluss klassischer Lösungen mit verlorenen Spundwänden, Stahl und hohem Betonanteil

Die Lösung:

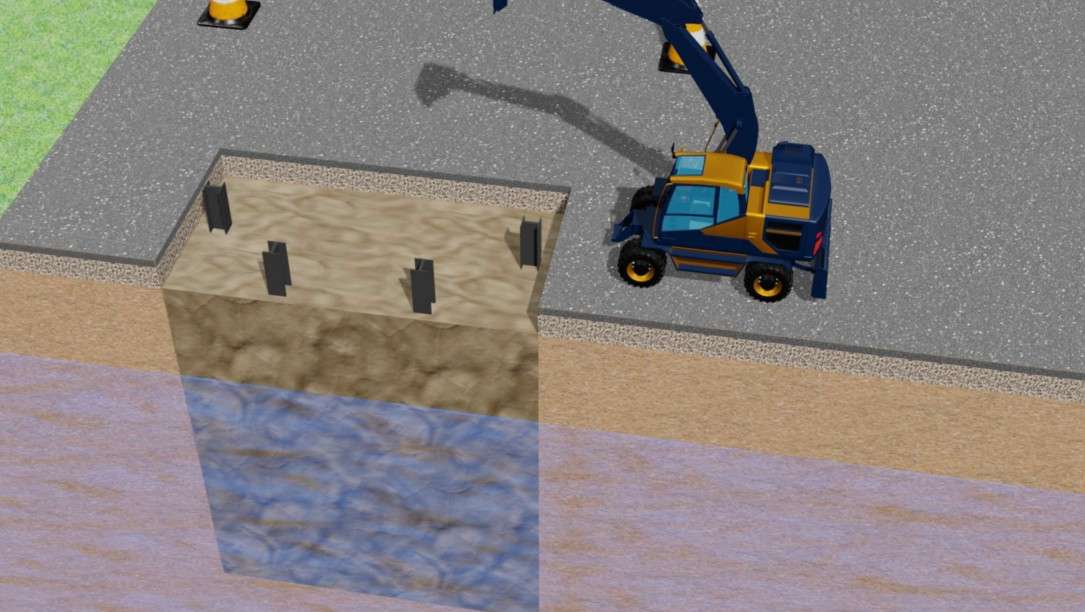

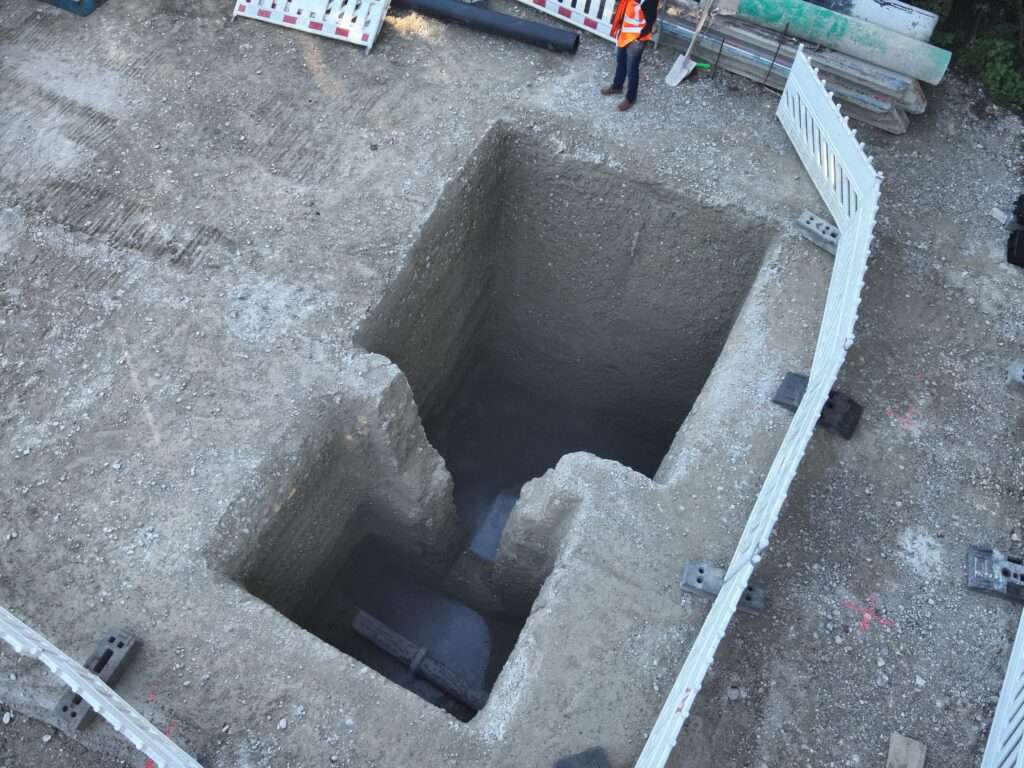

Herstellung einer umlaufenden, wasserdichten RSS-Wand mit Wanddicken bis ca. 1,5 m und Höhen bis ca. 6,5 m
Ausbildung einer RSS-Platte als dichte und tragfähige Sohle, vollständig substituierend zu Betonsohlen
Einbindung von HEB-Trägern (z. B. HEB 300) als temporäre, rückbaubare Tragglieder zur Sicherstellung der Bauzustandsstabilität
Verzicht auf Grundwasserabsenkung: keine Wasserhaltung, kein Absenktrichter, keine Beeinflussung angrenzender Bebauung

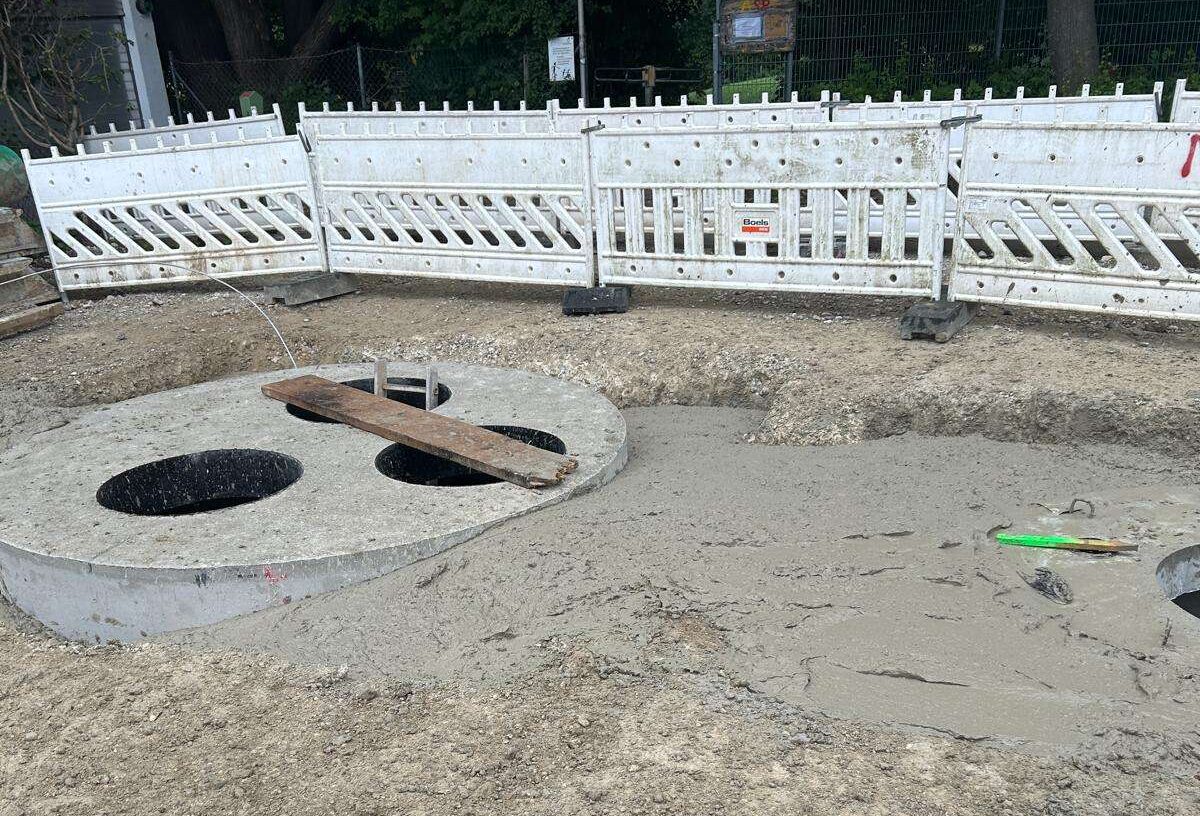

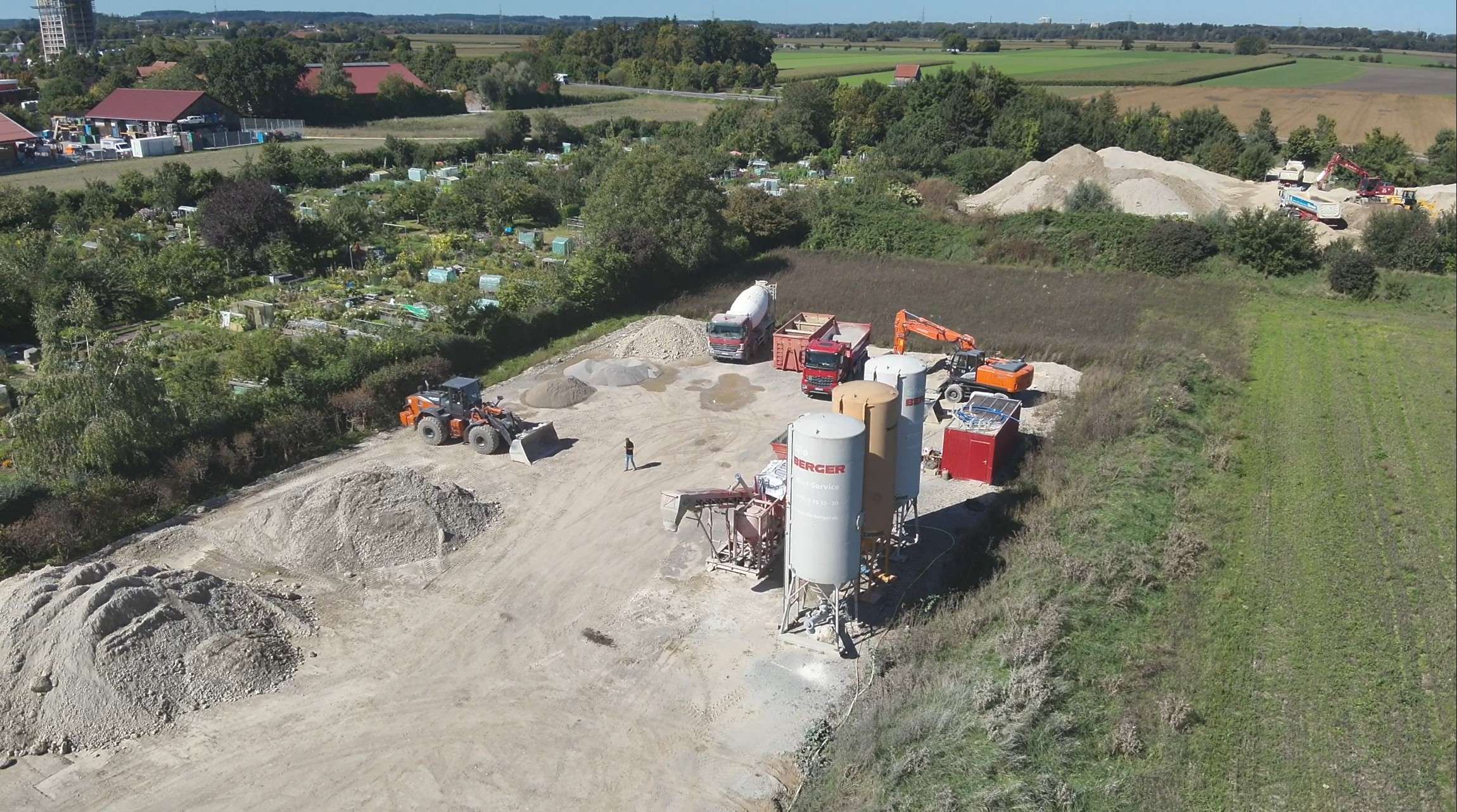

Herstellung des RSS-Bauwerks aus dem anstehenden Bodenmaterial, Substitution von Bodenaustausch und Deponierung

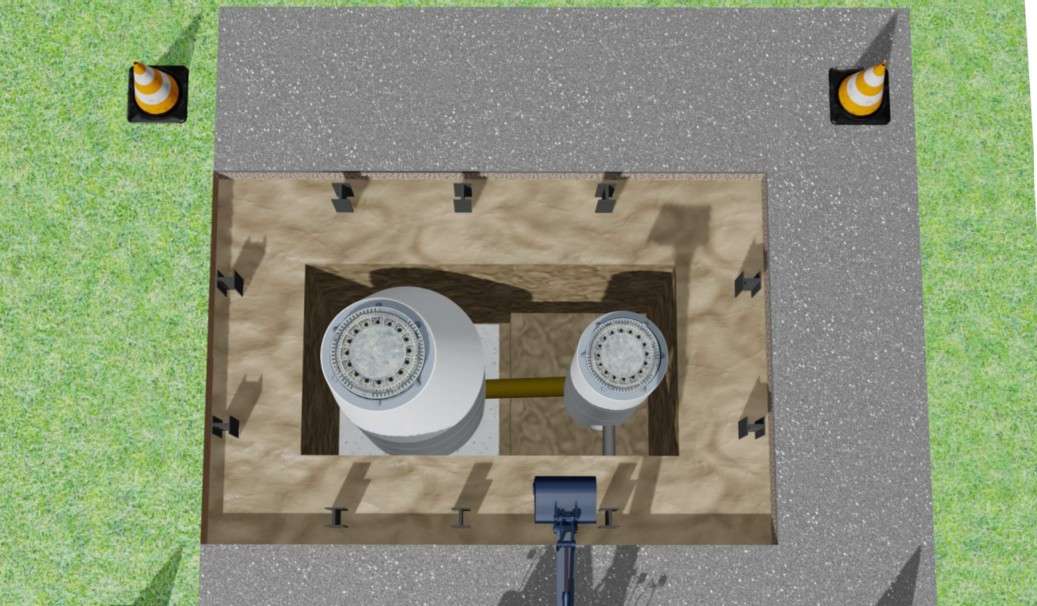

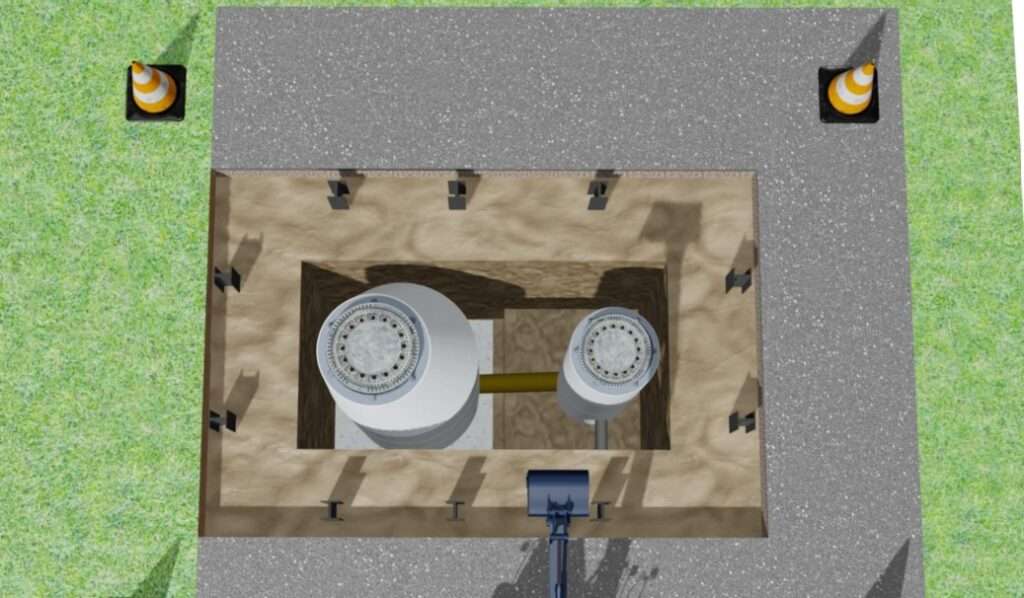

Aushub innerhalb des RSS-Flüssigbodenblocks („Baugrube im Bauwerk“) unter kontrollierten Bauzuständen

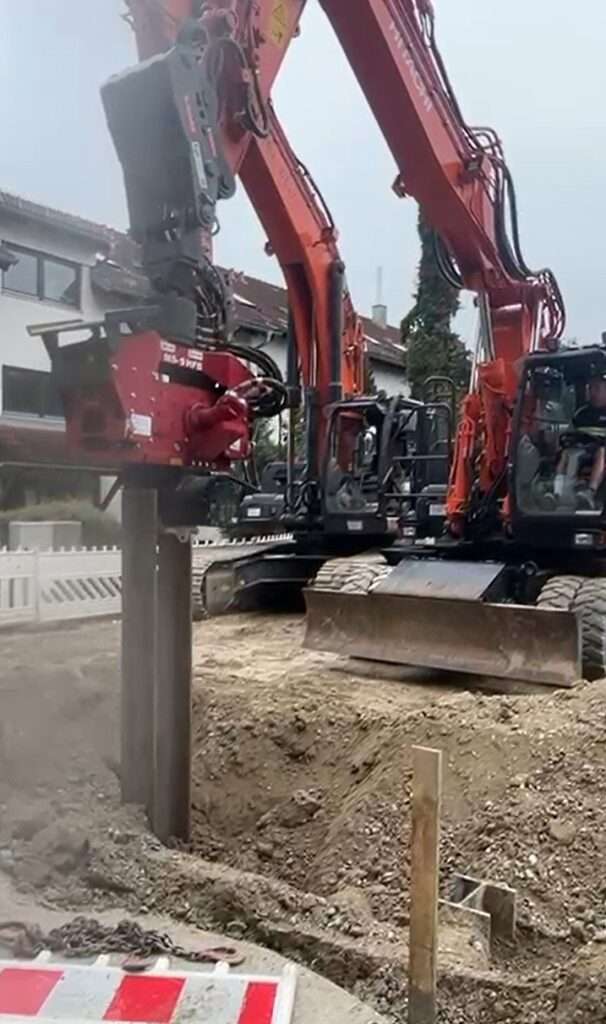

Rückbau der temporären Stahlträger nach Abschluss – ressourceneffiziente, reversible Bauweise

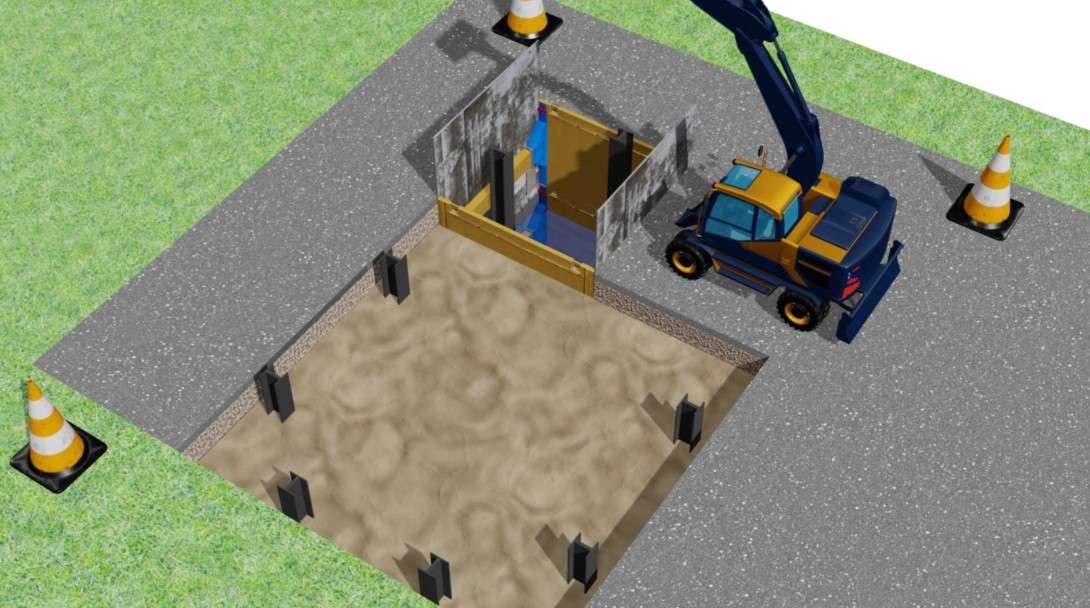

Inkl. Einbindung bestehender und zu erhaltender Leitungen in die wasserdichte Baugrube
Die RSS-Wand ersetzt damit vollständig konventionelle Lösungen wie Spundwandverbau, Bohrpfahlwände, Schlitzwände und massive Betonbaugruben.

Fachplanerische Lösungen:

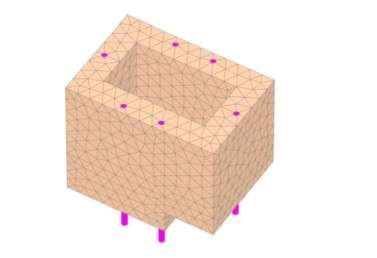

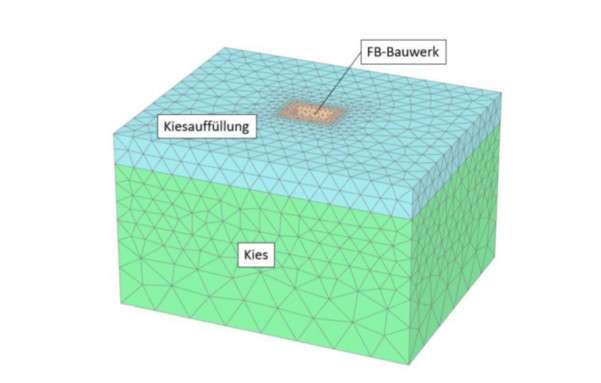

FEM-basierte Gebrauchstauglichkeits- und Tragfähigkeitsnachweise (PLAXIS 3D) für alle Bauzustände
Grundbruchnachweis für Baugrubensohle bis 6,0 m Tiefe
Nachweis der Standsicherheit der RSS-Wände während des inneren Aushubs
Abbildung der Bauzustandsphasen (Aushub, Zwischenzustände, Endzustand) zur Vermeidung bauzeitlicher Risiken
Verwendung des Hardening-Soil-Modells zur realitätsnahen Abbildung spannungsabhängiger Bodensteifigkeit
Berücksichtigung der geotechnischen Schichtung (Kiesauffüllung / Kies) und des hohen Grundwasserspiegels
Hydrogeologische Modellierung, die belegt, dass eine konventionelle Wasserhaltung erhebliche Absenktrichter (bis ca. 4 m) mit Gefährdung angrenzender Gebäude verursacht hätte
Fachliche Ableitung, dass das RSS-Flüssigbodenbauwerk diese Risiken vollständig eliminiert
Enge Abstimmung mit Bauherr, Genehmigungsbehörden und Umweltstellen

FiFB-Lösungen:

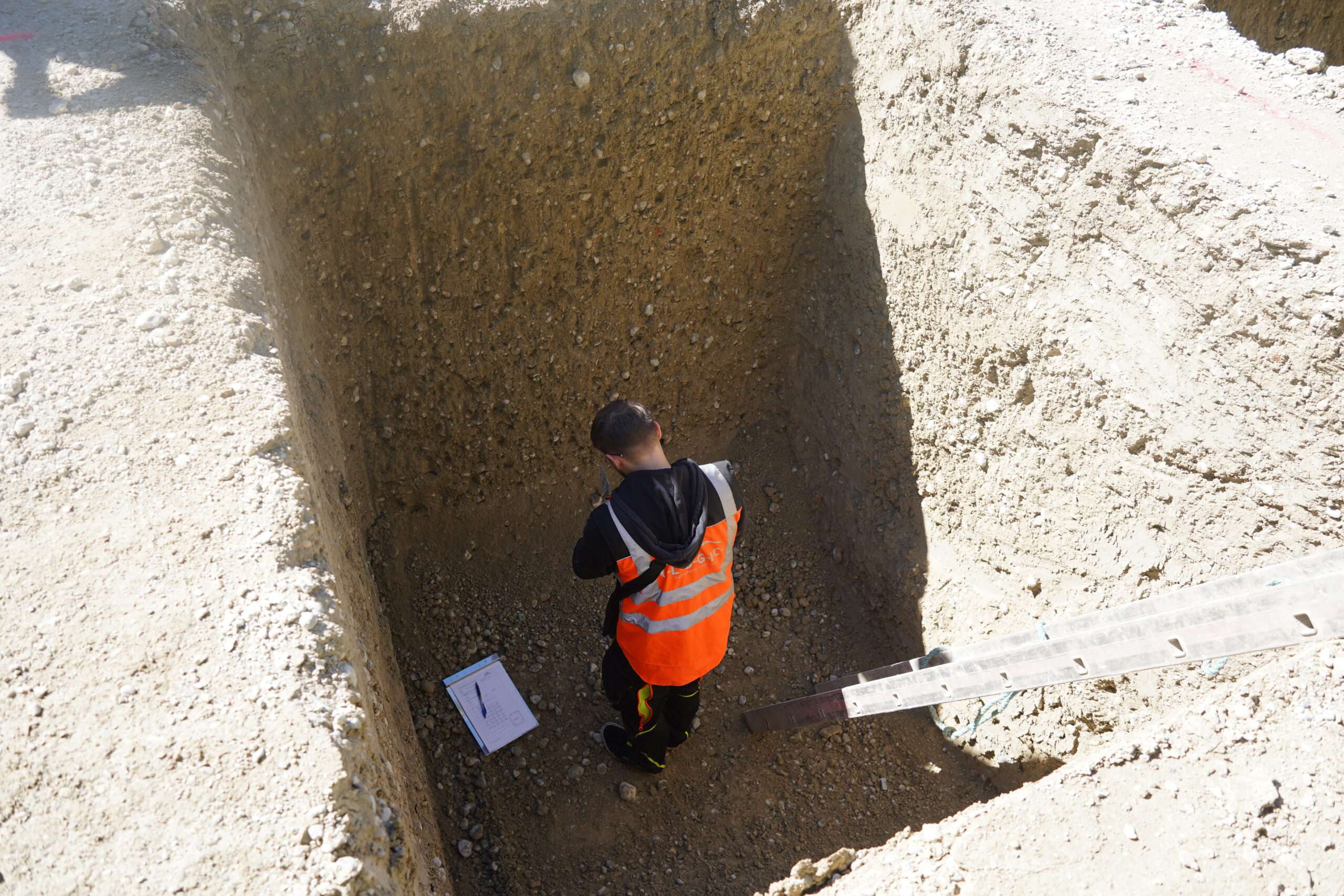

Rezepturentwicklung des RSS-Flüssigbodens auf Basis des örtlichen Kiesmaterials
Zielgerichtete Einstellung der mechanischen Parameter (E-Modul, Scherfestigkeit, Durchlässigkeit)
Sicherstellung einer schwindungsfreien, setzungsarmen und dauerhaft stabilen Struktur
Nutzung des Flüssigbodens als tragendes, abdichtendes und lastverteilendes Bauteil
Berücksichtigung der Wechselwirkungen zwischen RSS-Wand, RSS-Platte, Baugrund und Stahlträgern
Qualitätssicherungsprozess mit Probekörpern, Dokumentation und Freigaben
Nachweis der Umweltverträglichkeit und Erfüllung aller boden- und abfallrechtlichen Anforderungen
