Gummersbach

Baugrubensicherung und Bodenverbesserung mit RSS Flüssigboden

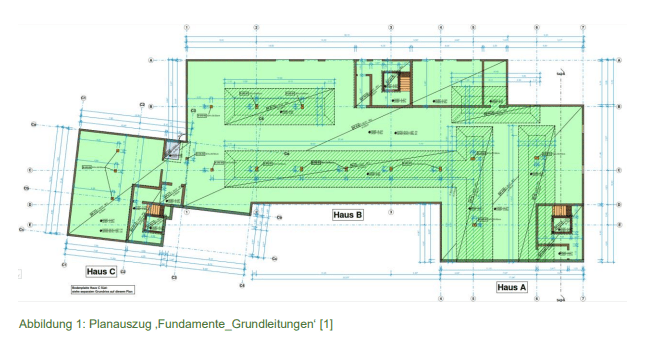

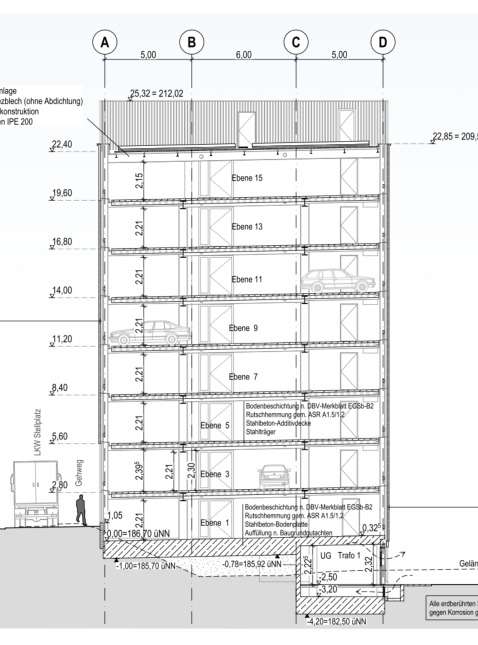

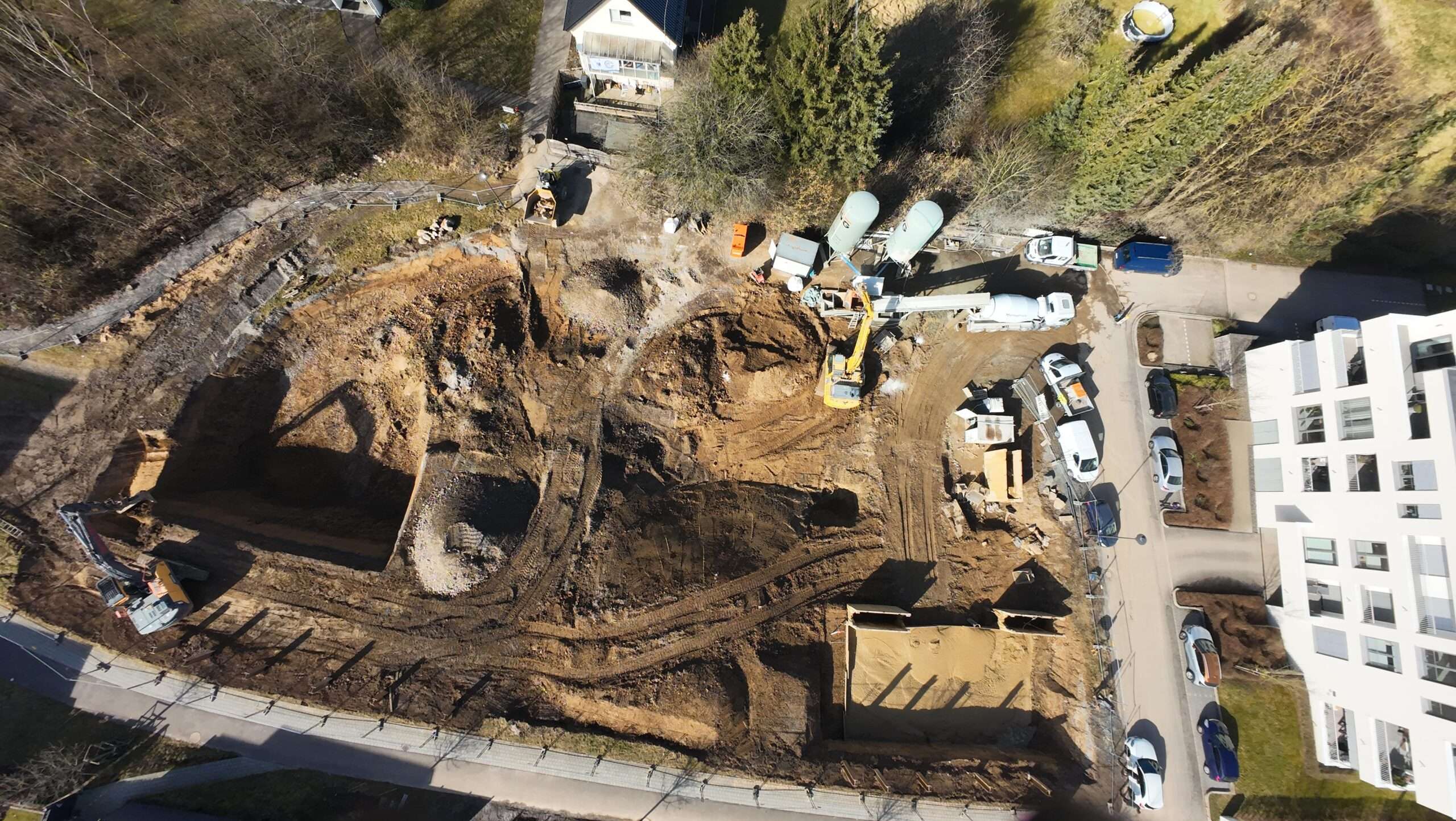

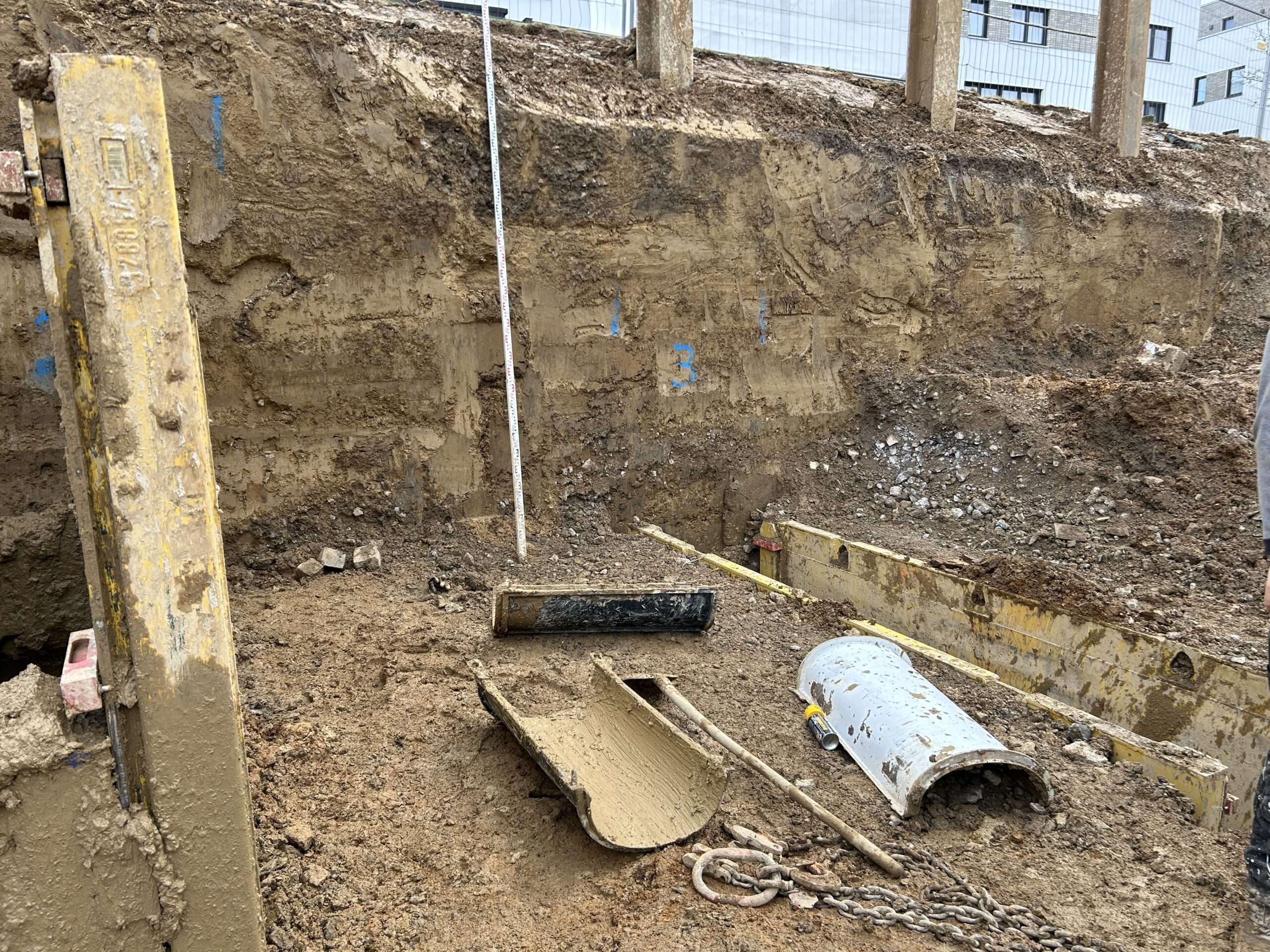

Im innerstädtischen Bereich von Gummersbach war für die Gebäude Haus A und Haus C eine Baugrubensicherung sowie eine tragfähige Gründung unter komplexen Baugrundverhältnissen zu realisieren.

Besondere Herausforderungen:

Gering tragfähigen Auffüllungen und Hanglehmen mit erhöhtem Setzungsrisiko.
Erfordernis einer Tiefgründung bis in den tragfähigen Felszersatz.
Begrenzte Platzverhältnisse im innerstädtischen Umfeld.
Ursprünglich geplante konventionelle Lösungen:
- Trägerbohlwände,
- Bohrpfähle bzw. Düsenstrahlverfahren.
Hohe Anforderungen an:
- Standsicherheit,
- Gebrauchstauglichkeit,
- Setzungsbegrenzung,
- Nachhaltigkeit und Genehmigungsfähigkeit.

Die Lösung:

Zur Substitution der konventionellen Bauweisen wurde ein integriertes Gesamtsystem aus RSS Wand, RSS Bodenplatte entwickelt und fachplanerisch abgesichert:

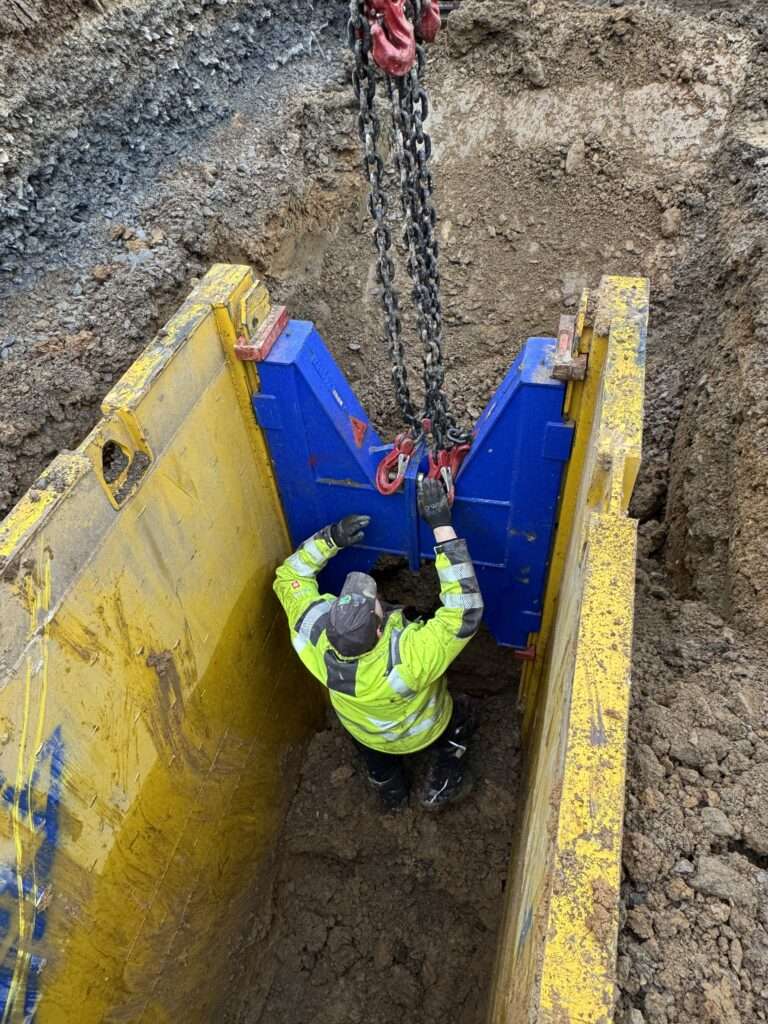

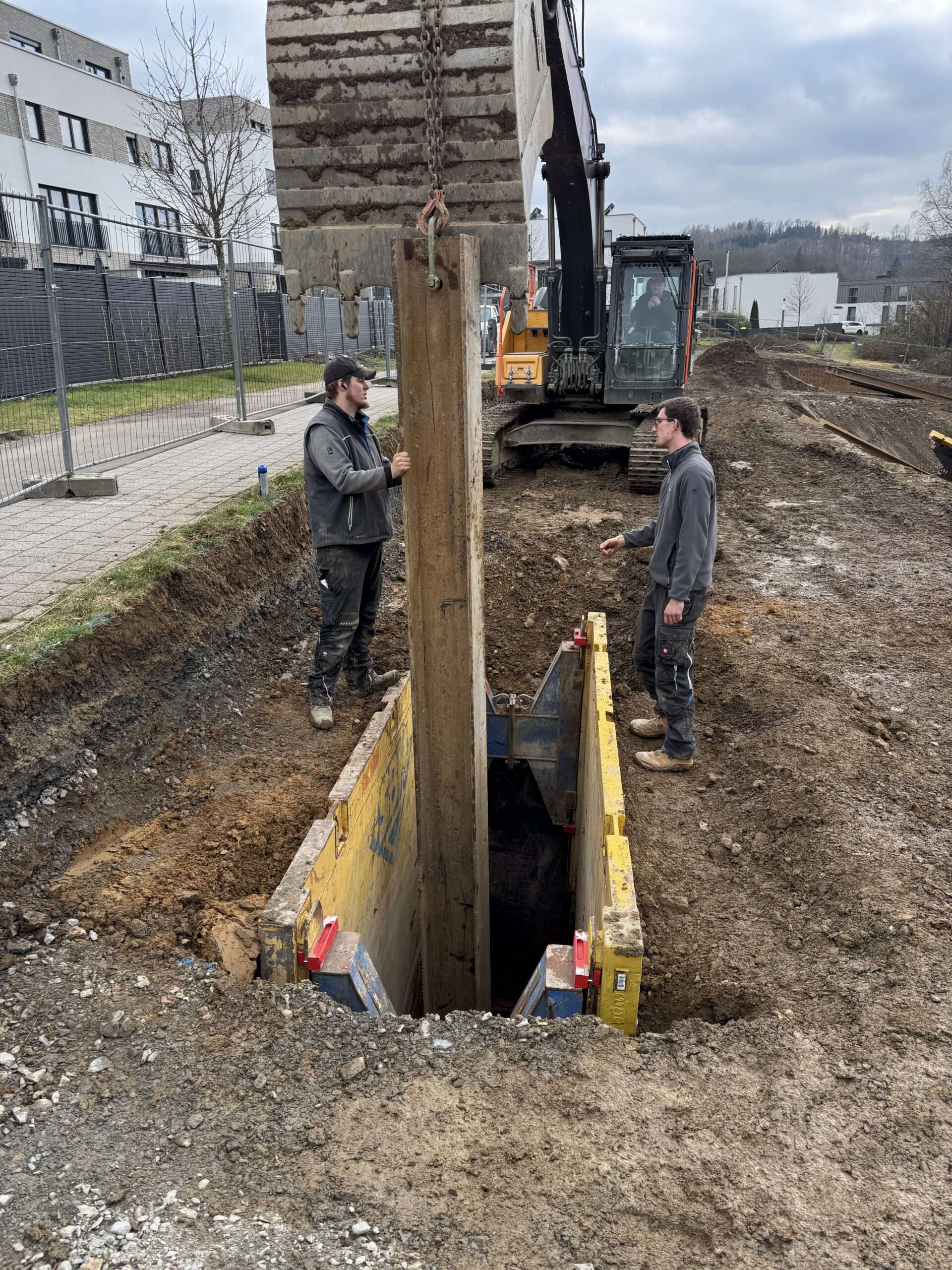

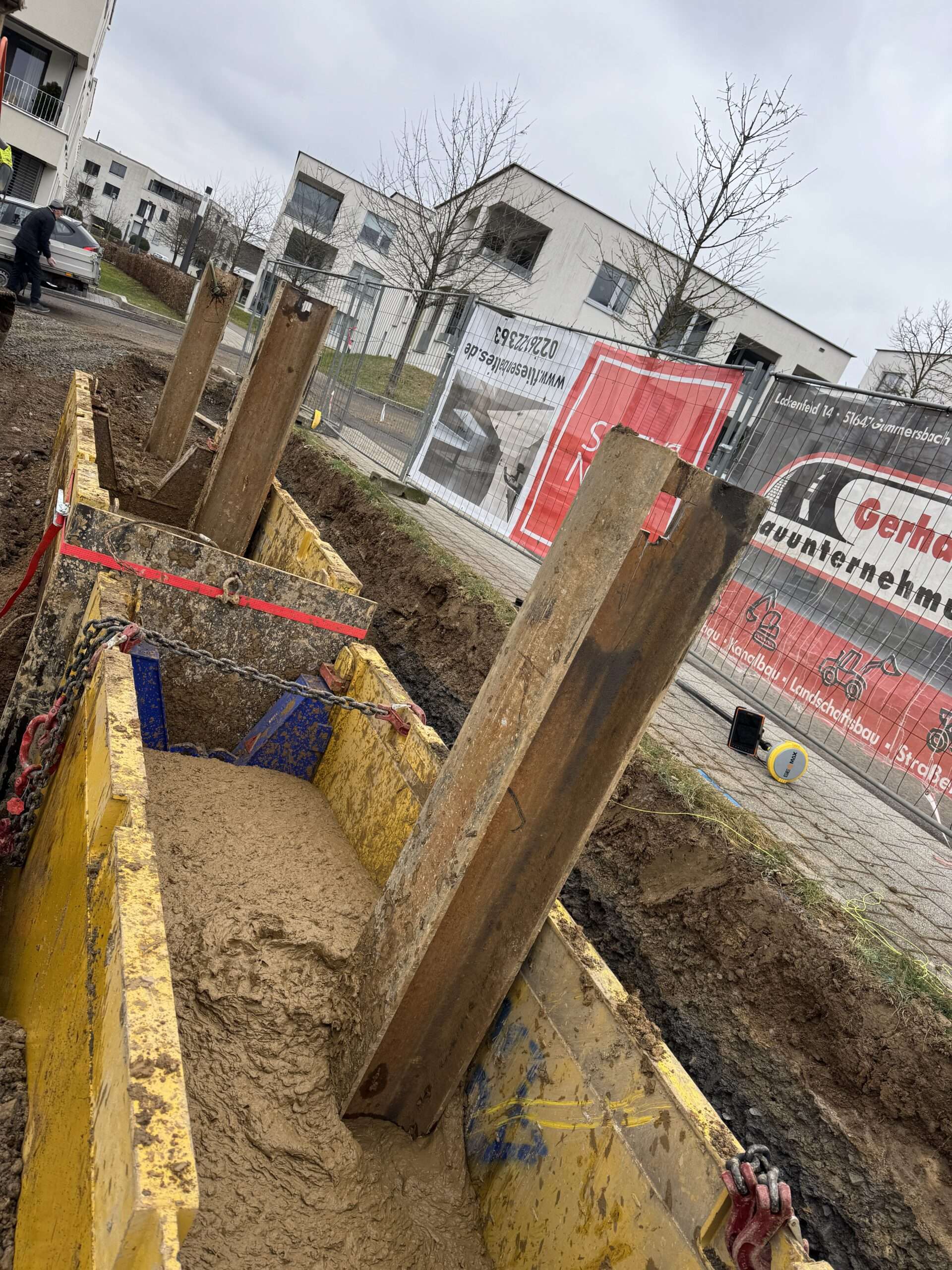

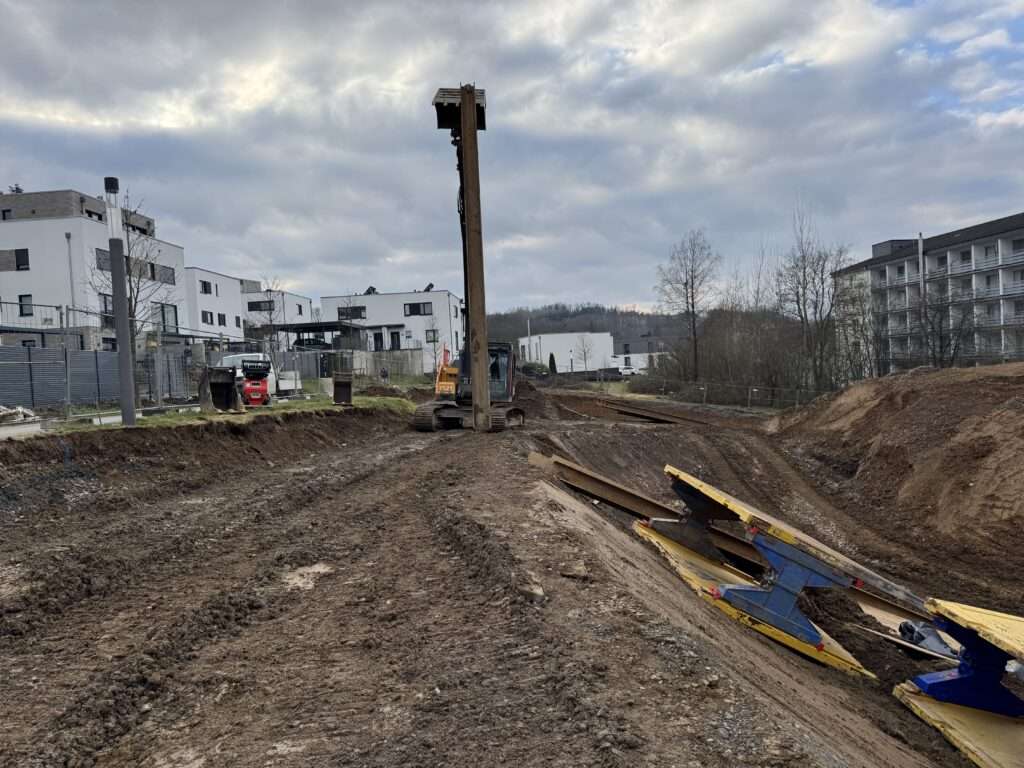

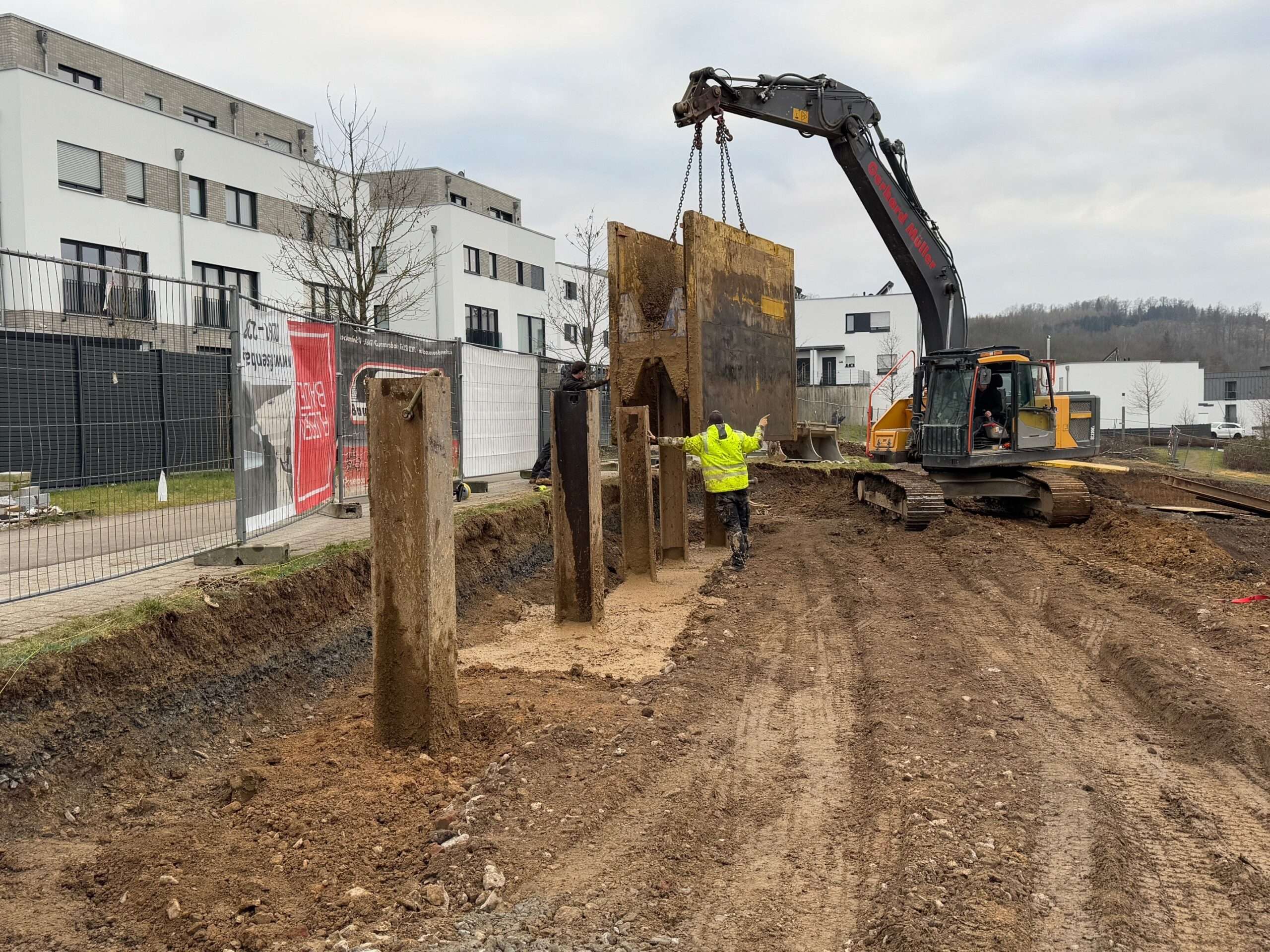

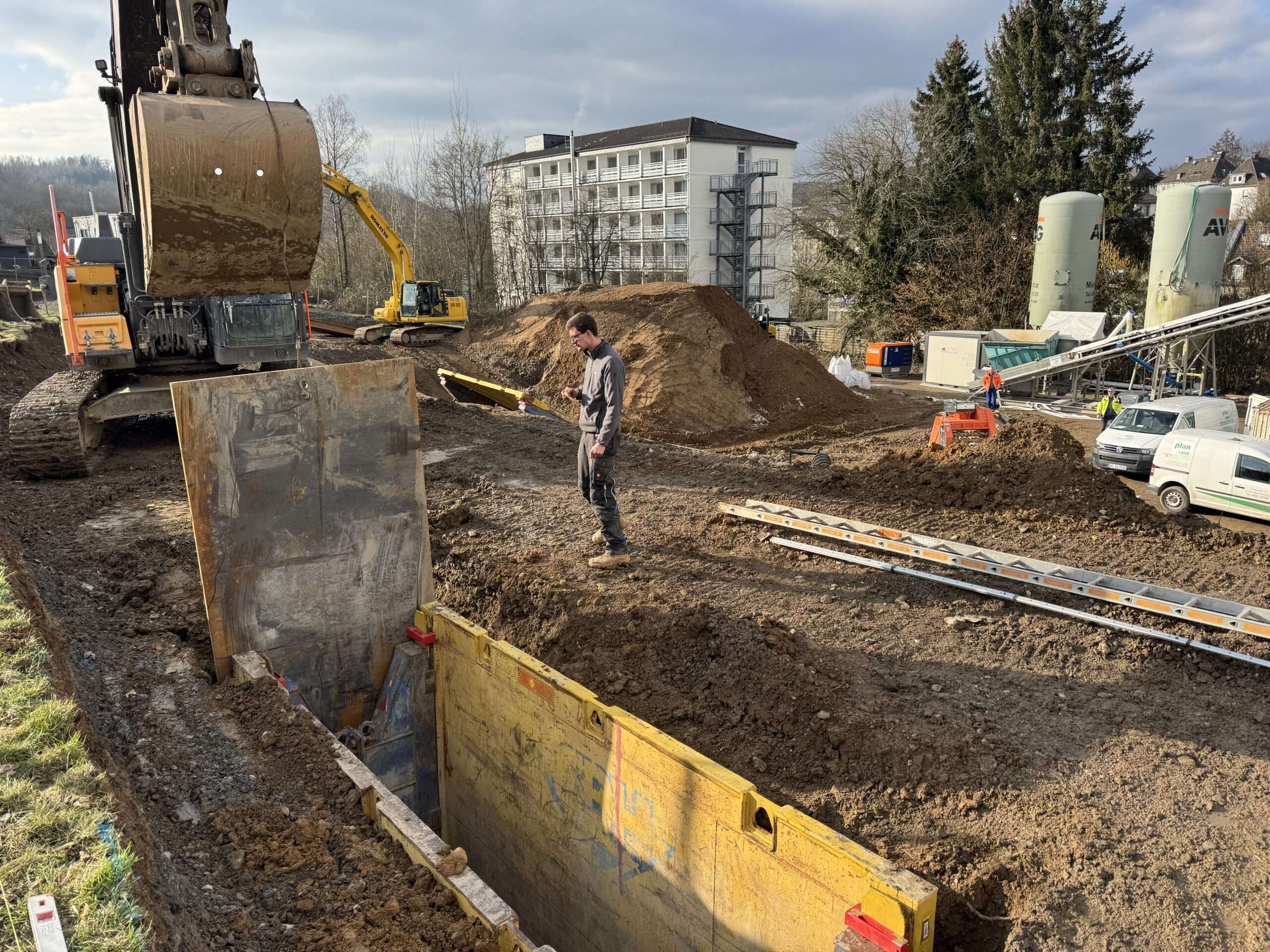

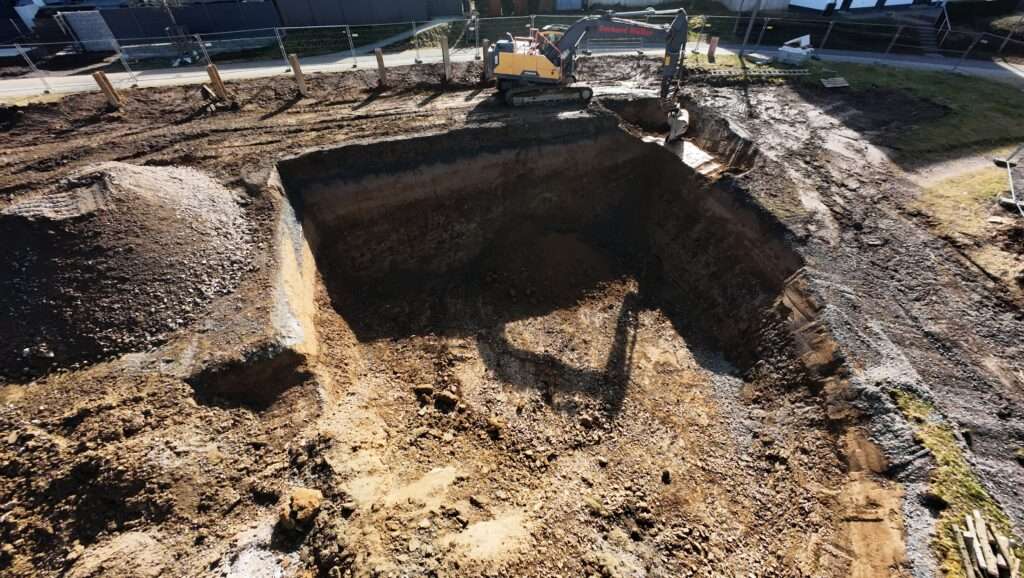

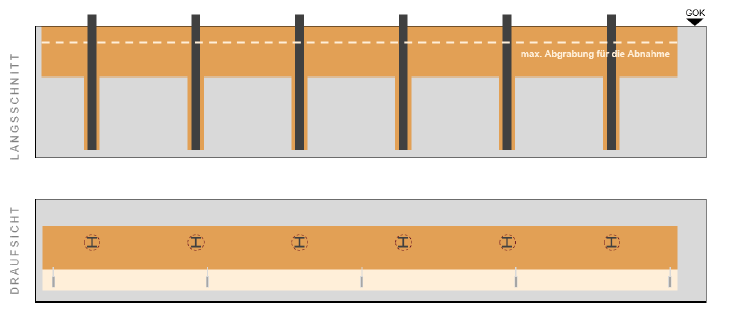

- Herstellung von RSS Baugrubenwänden für Haus A und Haus C zur Abfangung der Geländesprünge.
- Einsatz der RSS Wände:
  - als Baugrubenverbau,
  - als einhäuptige, verlorene Schalung.
- Vollständige Substitution von Bohrpfählen und Düsenstrahlverfahren.

Fachplanerische Lösungen:

Erstellung eines 3D-FEM-Modells (PLAXIS) zur:
- Standsicherheitsanalyse,
- Spannungs- und Verformungsbewertung,
- Nachweisführung im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit.

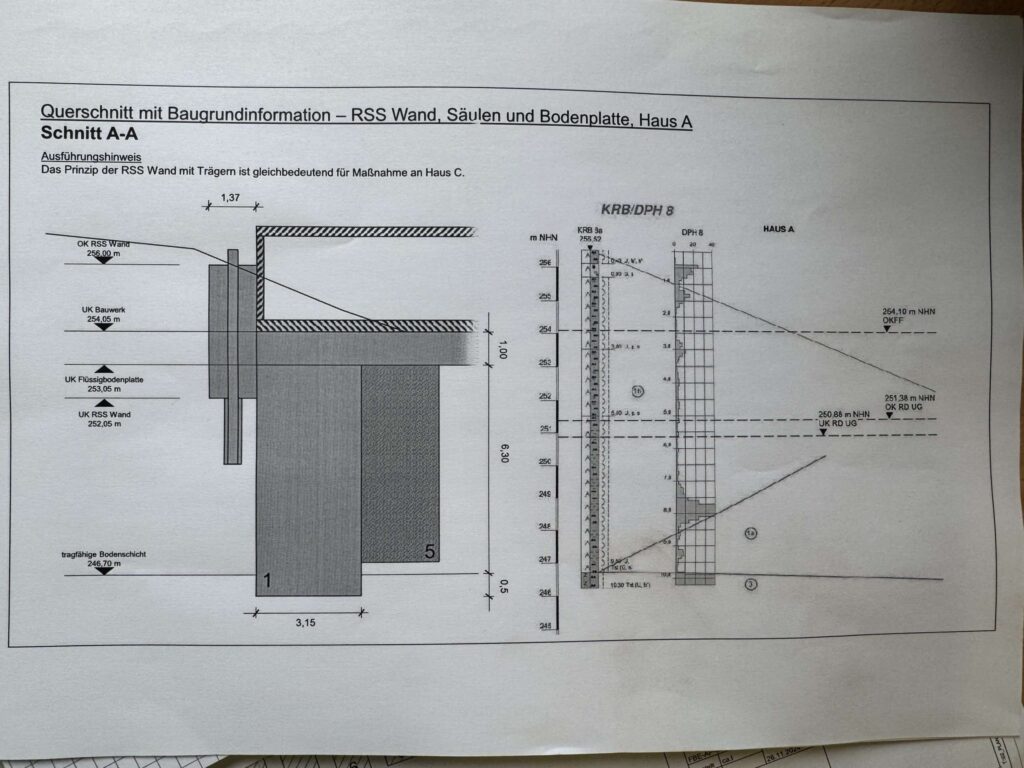

Nachweis der Spannungsumlagerung zwischen RSS Säulen und Felsersatz mit klar definierten Hauptspannungen an den Säulenunterkanten.

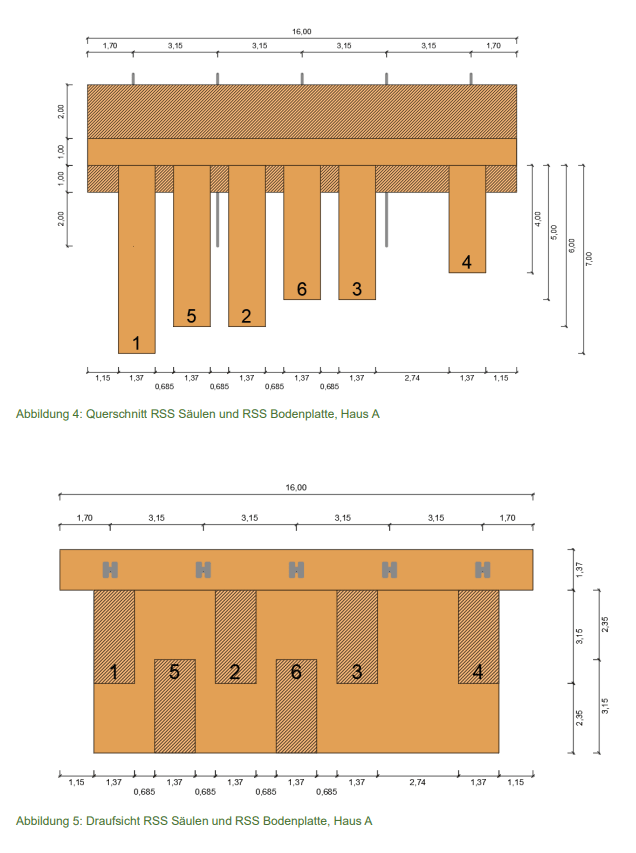

Anpassung der Geometrie und Tiefe der RSS-Säulen lagenspezifisch anhand der tatsächlich angetroffenen Bodenschichten.
Definition projektspezifischer Zielparameter (E-Modul, Scherfestigkeit, Rückverfestigung).
Integration der geotechnischen Gutachten in die statische und technologische Planung.

FiFB-Lösungen:

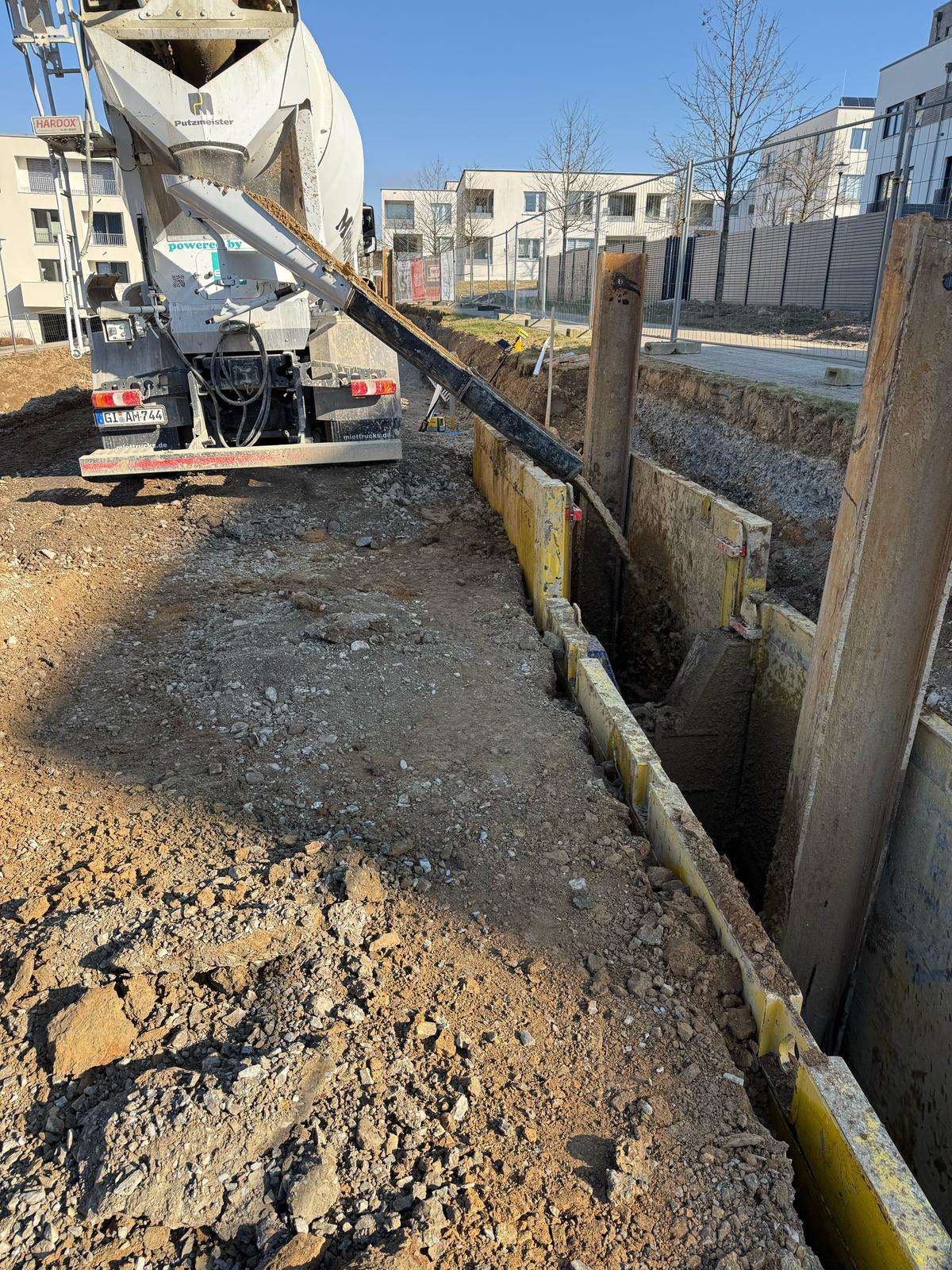

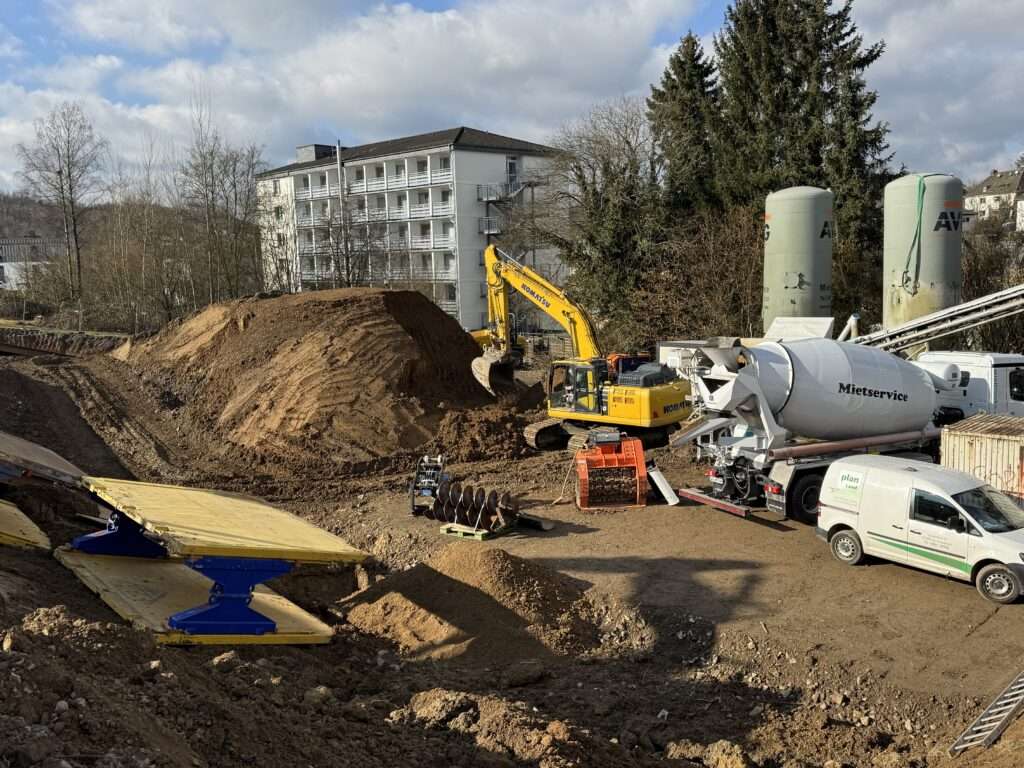

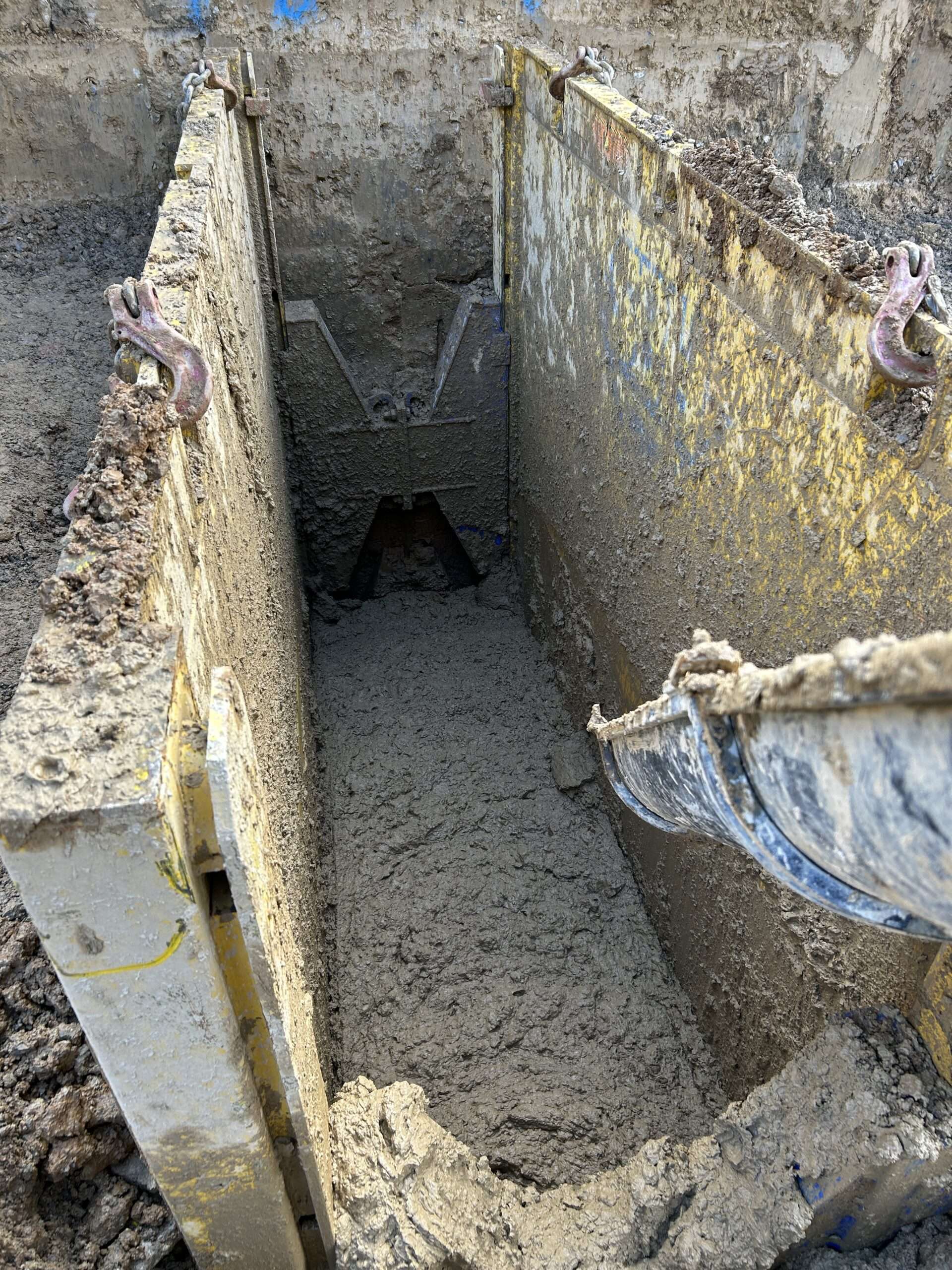

Entwicklung maßgeschneiderter RSS Flüssigbodenrezepturen aus örtlichem Aushubboden.

- Steuerung des Spannungs-Verformungs-Verhaltens der:
  - RSS Wände,
  - RSS Säulen,

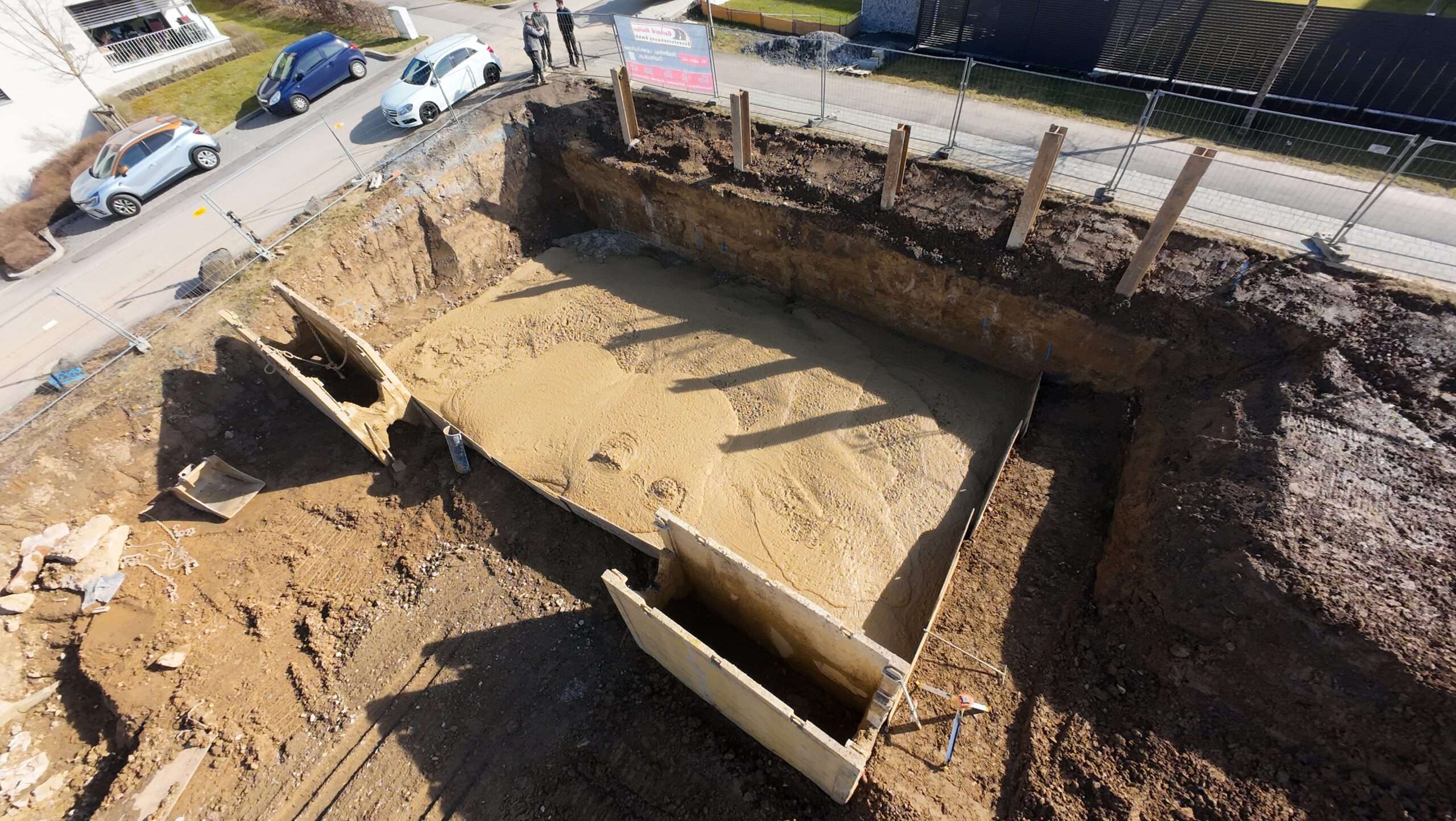

  - RSS Bodenplatte.
- Umsetzung eines umfassenden Qualitätssicherungskonzepts:

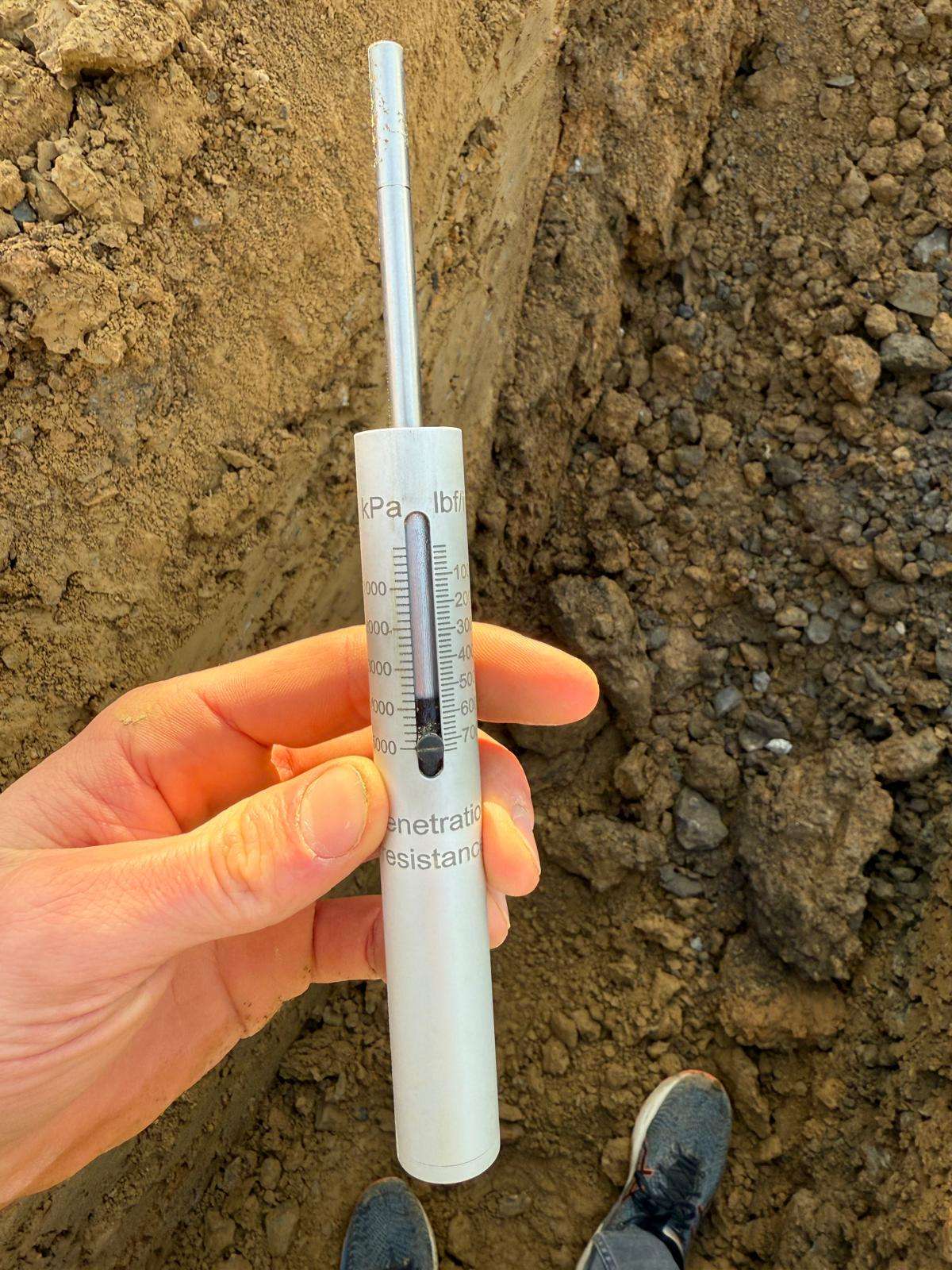

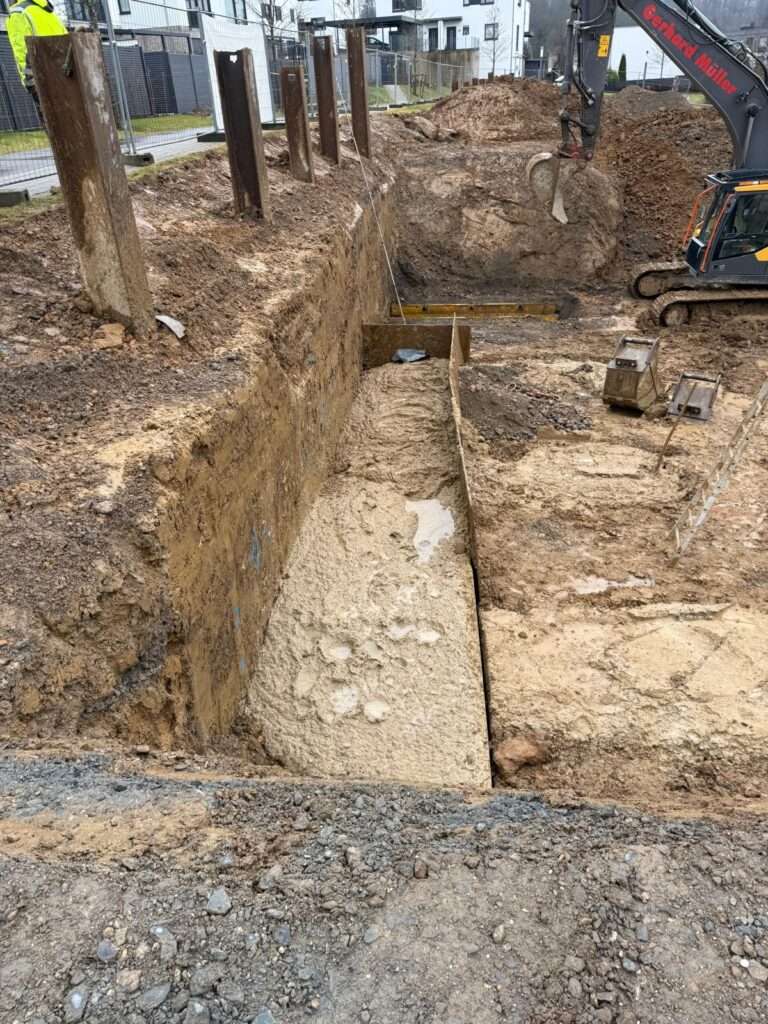

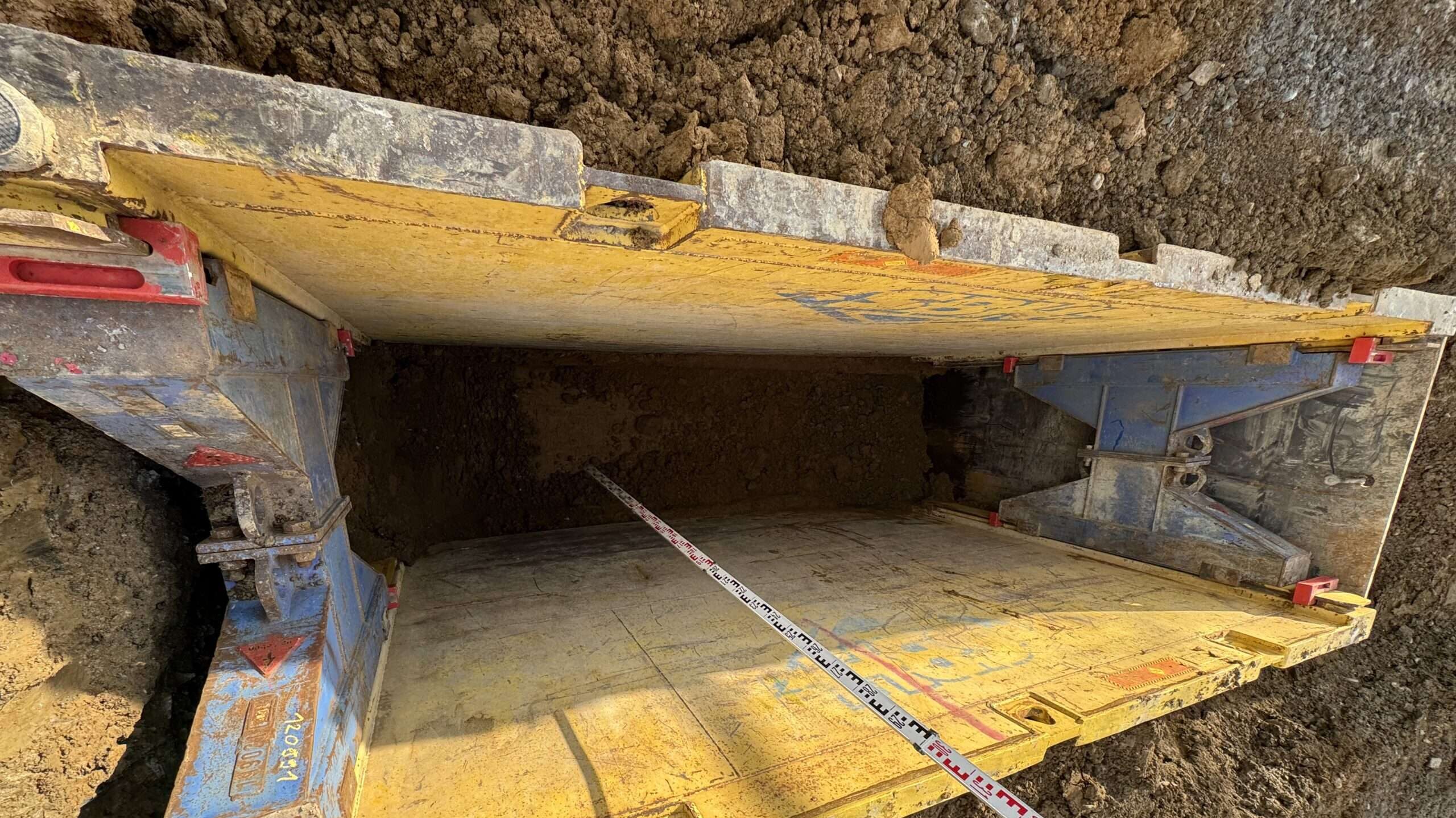

  - Penetrometermessungen zur Freigabe der seitlichen Abgrabung,
  - Dokumentation der Rückverfestigung,
  - Einbautagebücher und Prüfprotokolle.
- Haftungsrelevante Freigabe der Rezepturen durch die Fachplanung.

FB-Anwendungsbereiche:

Baugrubensicherung im innerstädtischen Raum.
Bodenverbesserung bei gering tragfähigen Schichten.
Ersatz von:
- Trägerbohlwänden,
- Bohrpfählen,
- Düsenstrahlverfahren.
Projekte mit hohen Anforderungen an:
- Nachhaltigkeit,
- Wirtschaftlichkeit,
- Rechtssicherheit
