4km 110kV System – N-Ergie

4 Kilometer Hochspannung im Herzen von Nürnberg – unter anspruchsvollsten Bedingungen.
Mit der innerstädtischen Neuverlegung von zwei 110kV-Systemen über mehr als 4 km stellte sich N-Ergie einer technisch wie logistisch außergewöhnlichen Herausforderung. Enge Platzverhältnisse, zahlreiche Kreuzungen und höchste Anforderungen an Wärmeabfuhr, Dauerhaftigkeit und Rückbaubarkeit verlangten nach einer Lösung, die weit über eine klassische Verfüllung hinausgeht. Dieses Projekt zeigt, wie durch präzise Fachplanung und eine speziell entwickelte Flüssigbodenrezeptur selbst hochbelastete Hochspannungssysteme sicher, nachhaltig und innerstädtisch effizient realisiert werden können.

Besondere Herausforderungen:

Neuverlegung von zwei 110kV Systemen, innerstädtisch, mit vielen Kreuzungen/Querungen und unter engen Platzverhältnissen über eine Länge von mehr als 4km
Das Verfüllungsmaterial muss:
die Wärme, die durch das 110kV-System erzeugt wird, ableiten
dauerhaft Ringspalte frei sein, um den Wärmeübergangswiderstand nicht zu erhöhen
restelastisch sein, um keinen Fremdkörper in der Straße zu sein
darf unter erhöhten Temperaturen in Störfällen nicht austrocknen
wiederlösbar sein, um bei Störungsfällen aus dem Hohlraum entfernt werden zu können
dauerhaft gleichbleibende Langzeiteigenschaften vorweisen

Die Lösung:

Flüssigbodenrezeptur wurde vorab auf Basis der abzuführenden Wärmemenge erarbeitet
Flüssigbodenrezeptur wurde auf Basis des Ausgangsmaterials der Baustelle erarbeitet
Nachweis der Wärmeabfuhr mit einem Temperaturfeldmodell

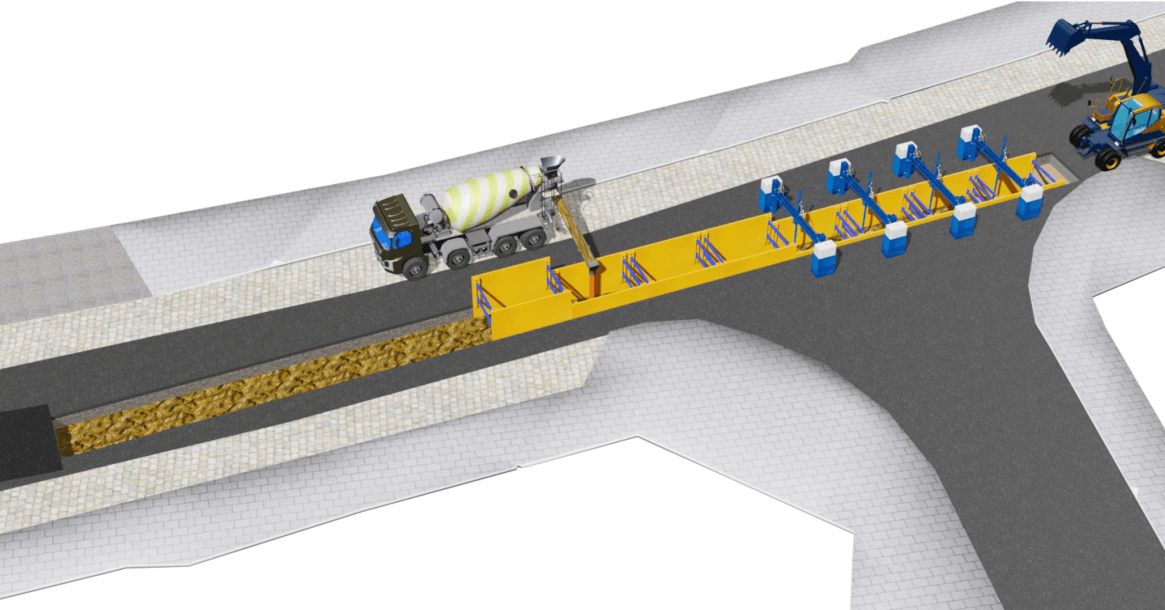

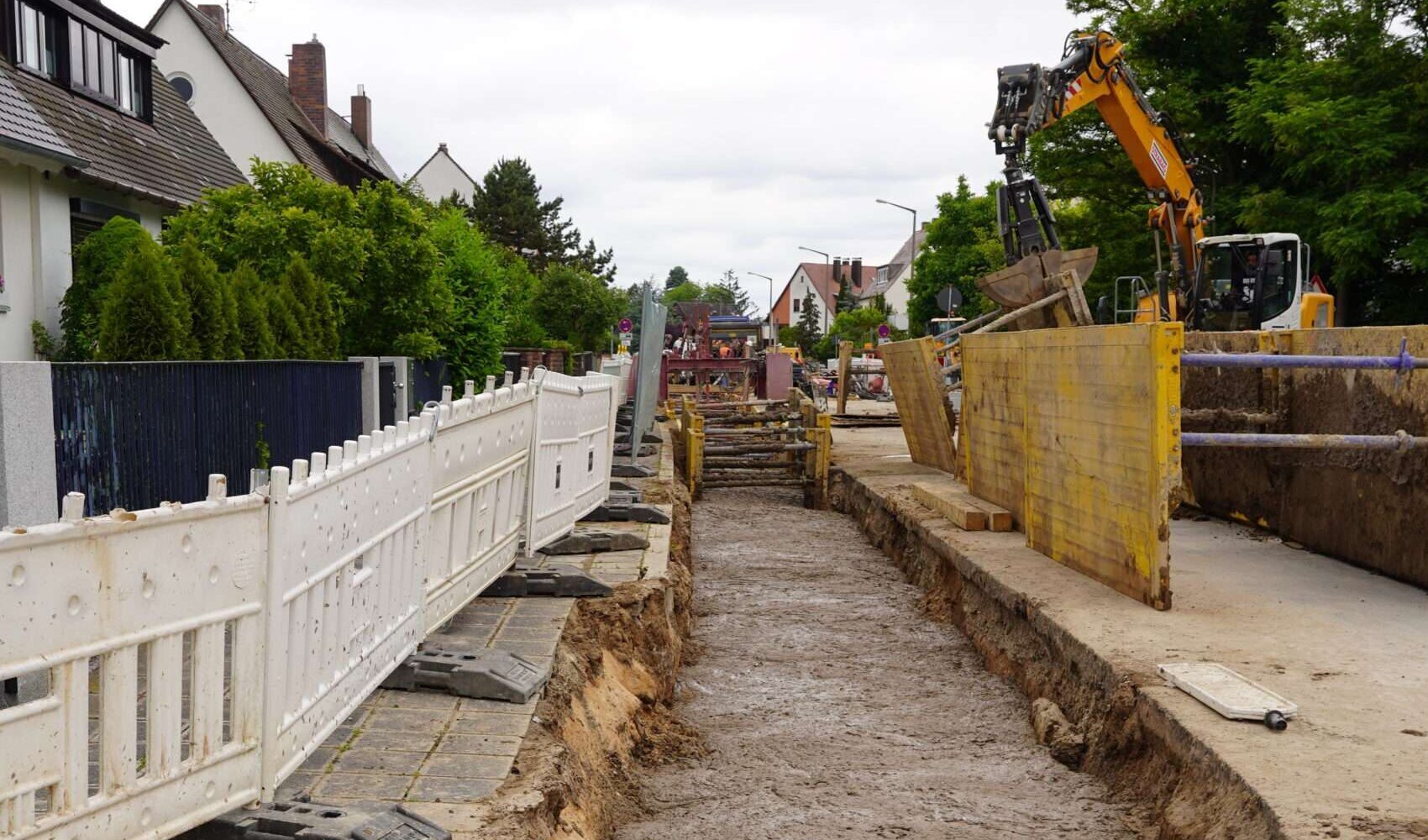

Arbeiten in getakteter Arbeitsweise innerstädtisch zur Beschleunigung der Baumaßnahme

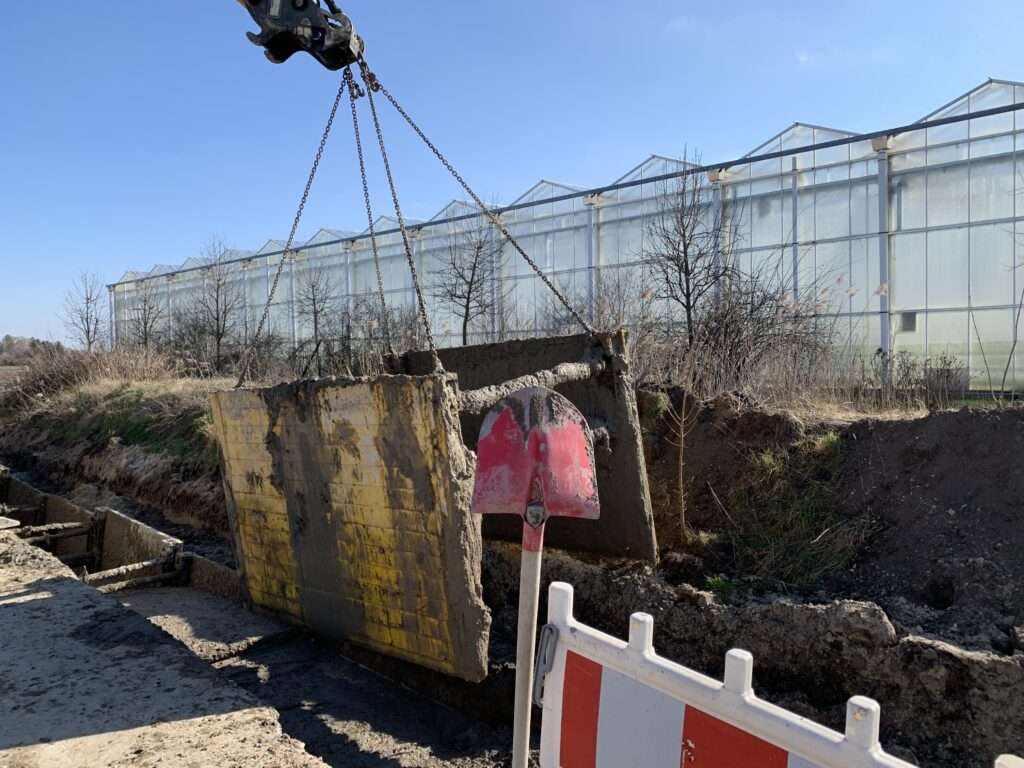

Optimierte Grabenbreiten zur Beschleunigung der Bauzeit
Langzeiteigenschaften wurden im Rahmen der Rezepturerstellung festgelegt

Fachplanerische Lösungen:

Erarbeitung der Rezepturspezifikation zur Festlegung der technologisch relevanten Flüssigbodeneigenschaften

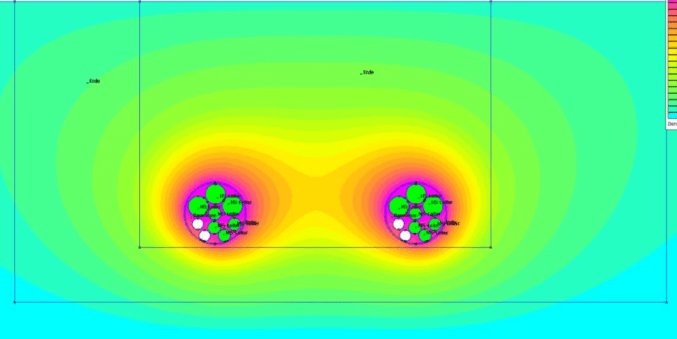

Erarbeitung des Temperaturfeldmodells und externe Prüfung des Modells zur Sicherstellung der abgeführten Wärmemenge und der Vermeidung von Überhitzungen selbst in Extremsituationen

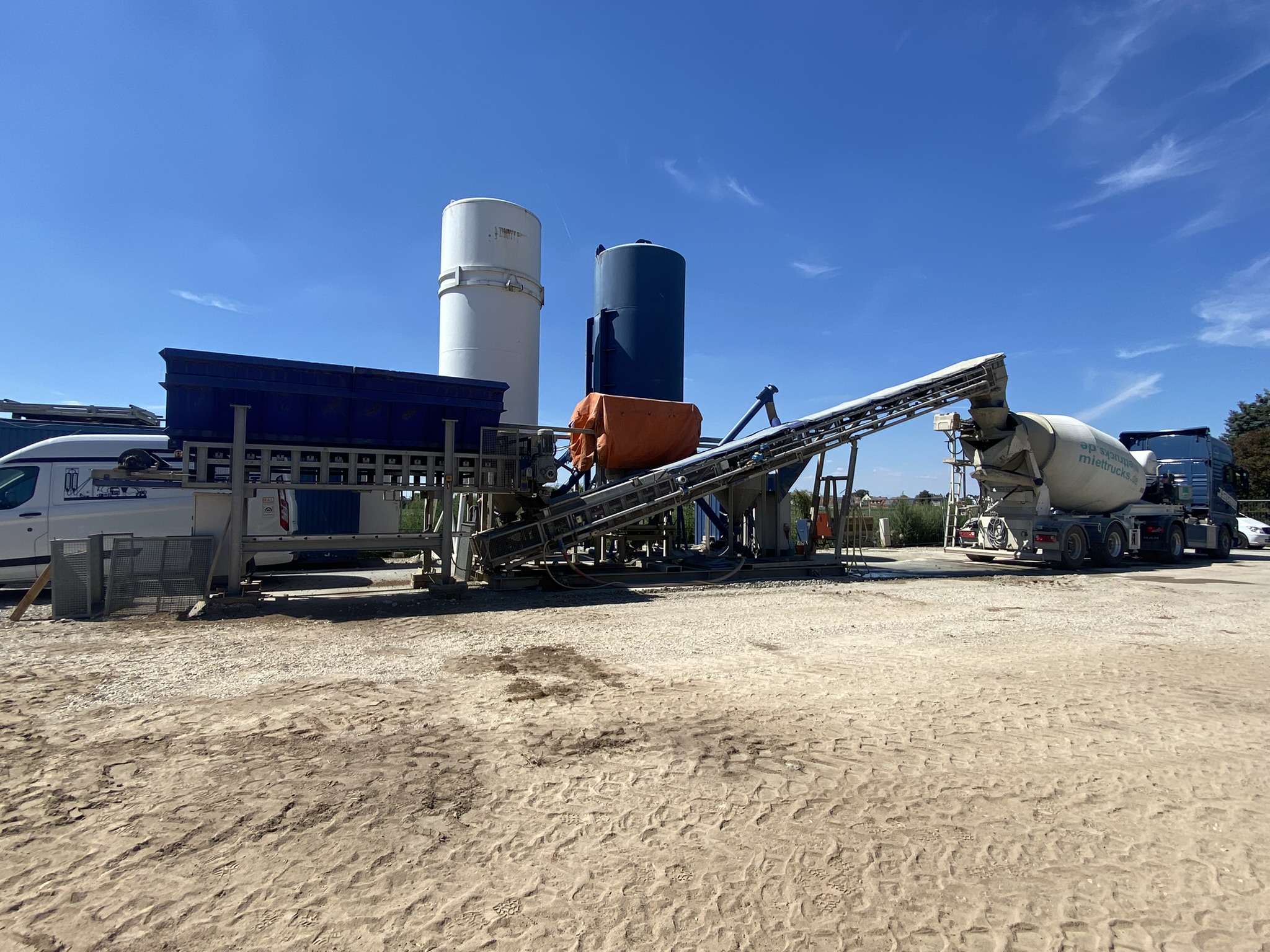

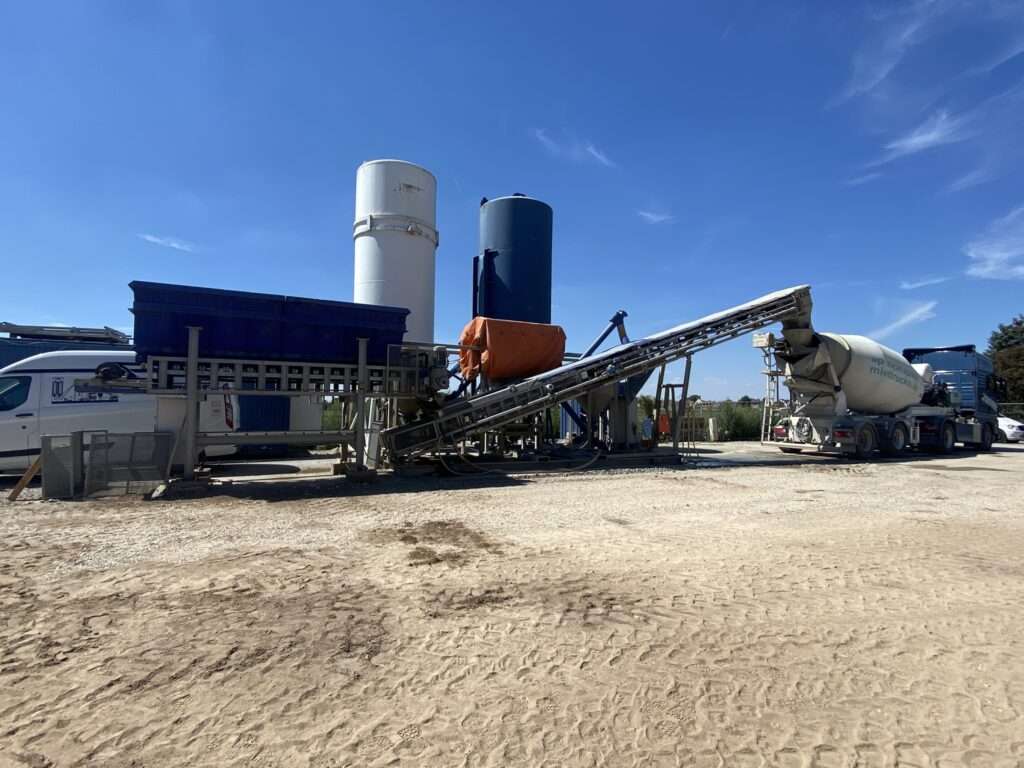

Festlegung der Stoffströme und Absprache mit Behörden zur Vermeidung von Abfallerzeugung und zur Herstellung von Flüssigboden

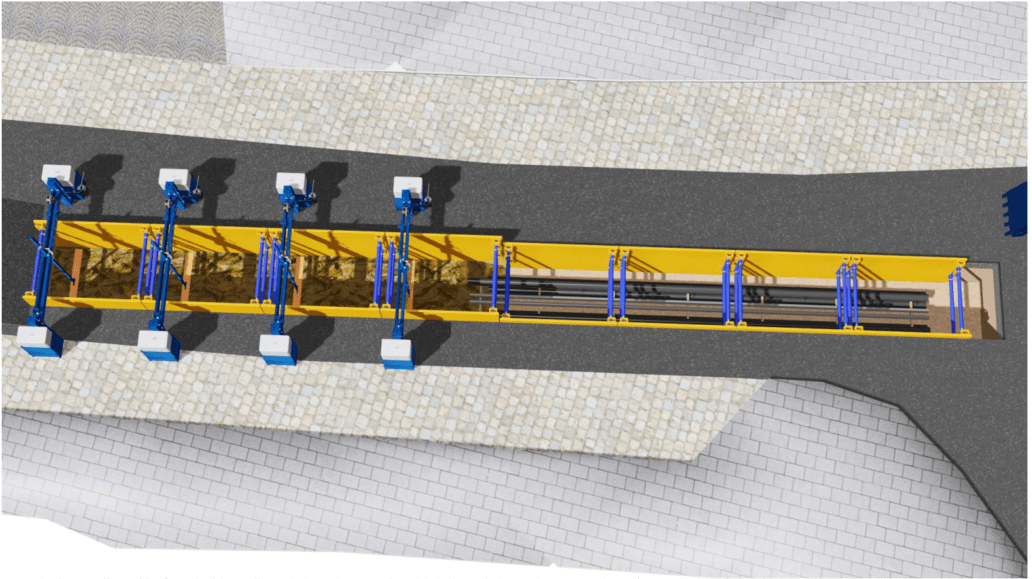

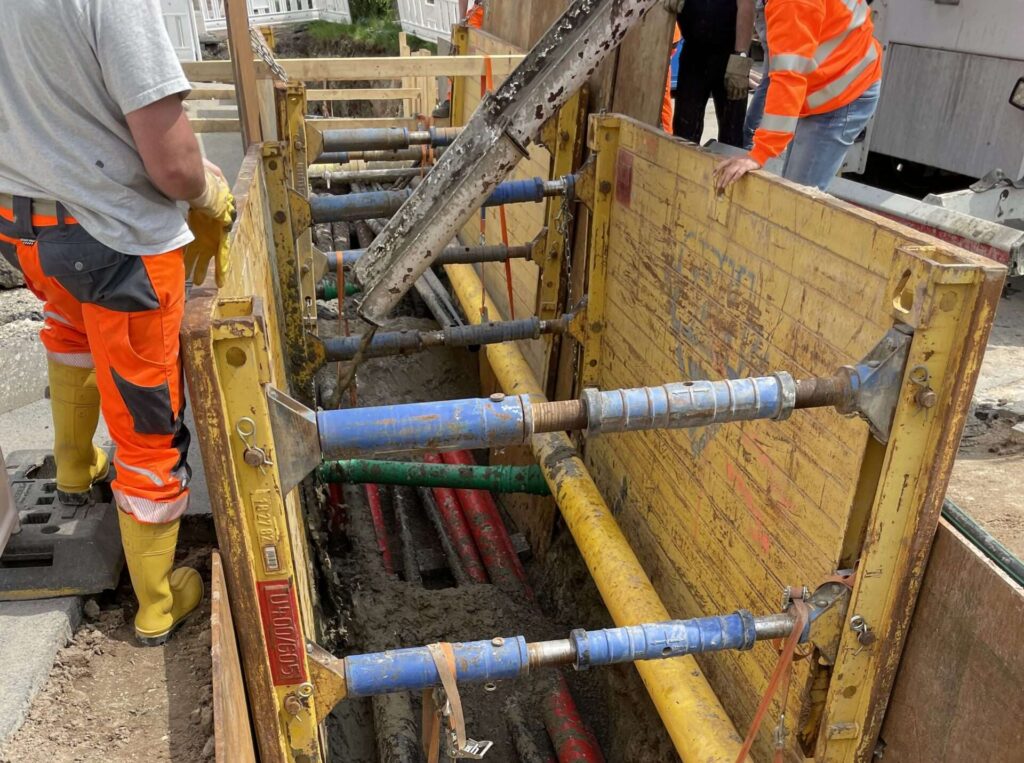

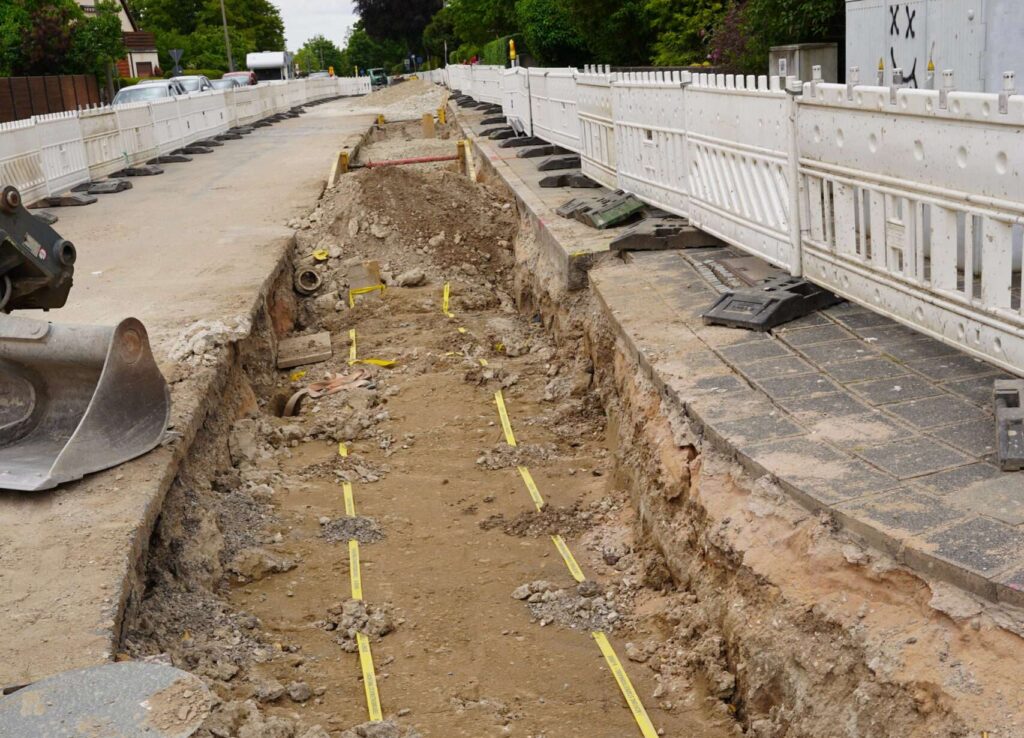

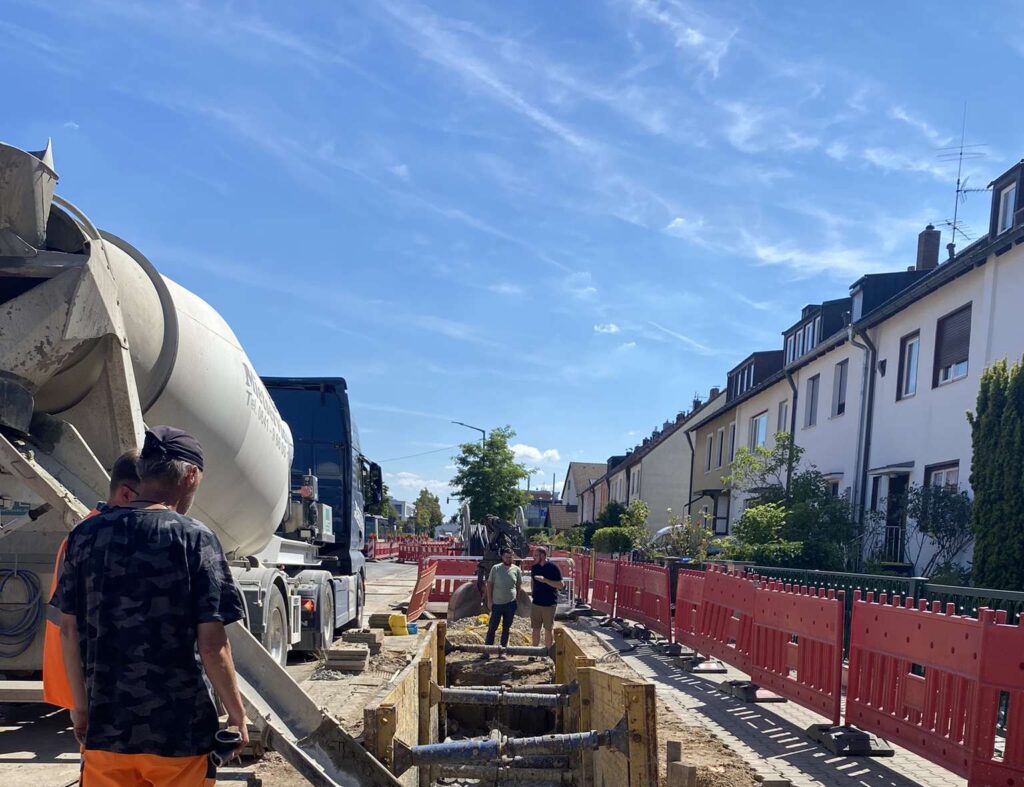

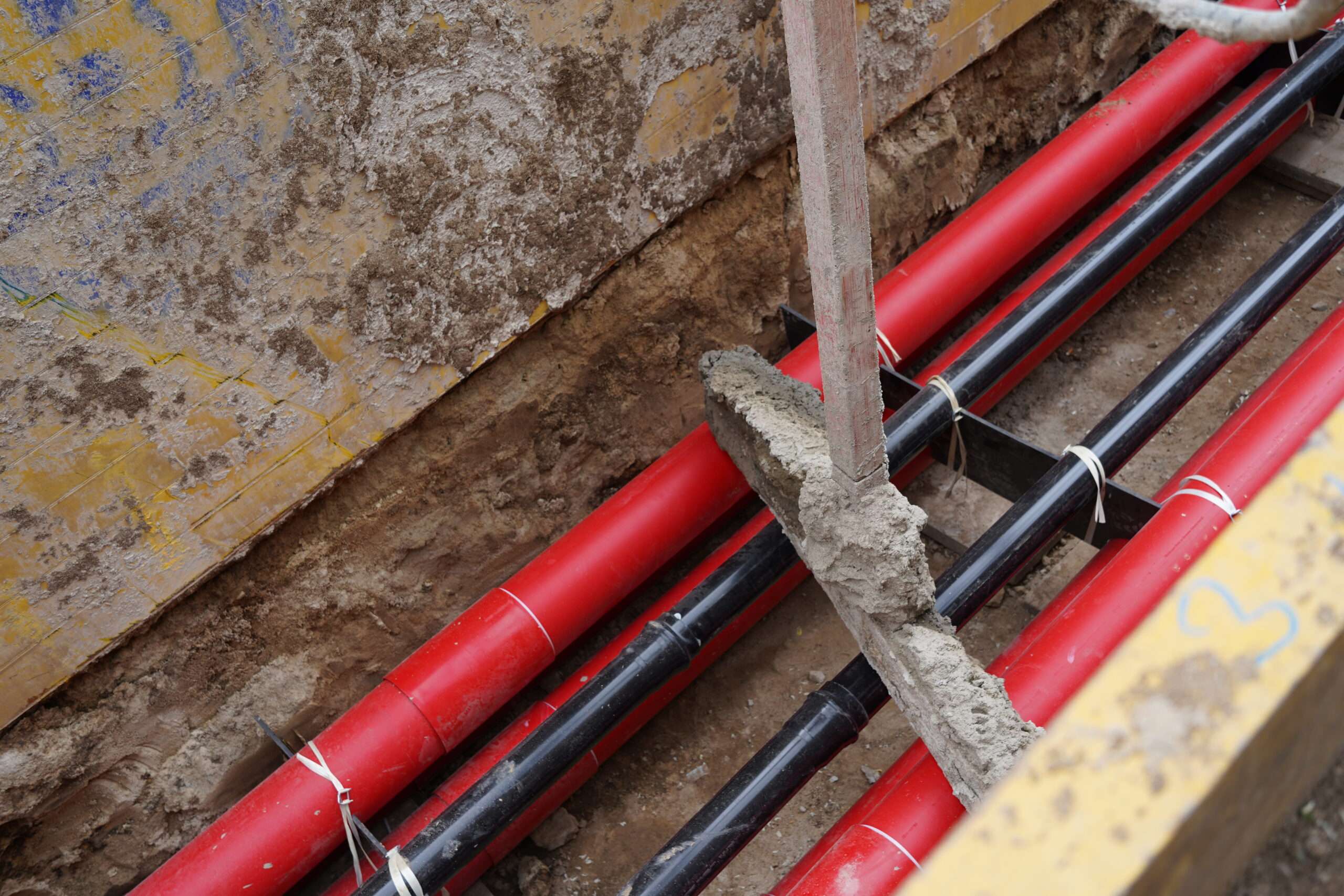

Erarbeitung der innerstädtischen Bauweise mit der Flüssigbodentechnologie, Auswahl der Hilfsmittel, Festlegung zum Umgang mit engen Bebauungen, Kreuzungen/Querungen etc.
Ausschreibung in Flüssigbodentechnologie mit N-Ergie

FiFB-Lösungen:

Erarbeitung der Rezepturspezifikation zur Festlegung der technologisch relevanten Flüssigbodeneigenschaften
Erarbeitung des Temperaturfeldmodells und externe Prüfung des Modells zur Sicherstellung der abgeführten Wärmemenge und der Vermeidung von Überhitzungen selbst in Extremsituationen
Festlegung der Stoffströme und Absprache mit Behörden zur Vermeidung von Abfallerzeugung und zur Herstellung von Flüssigboden
Erarbeitung der innerstädtischen Bauweise mit der Flüssigbodentechnologie, Auswahl der Hilfsmittel, Festlegung zum Umgang mit engen Bebauungen, Kreuzungen/Querungen etc.
Ausschreibung in Flüssigbodentechnologie mit N-Ergie
