Nürnberg Muffengruben 110kv

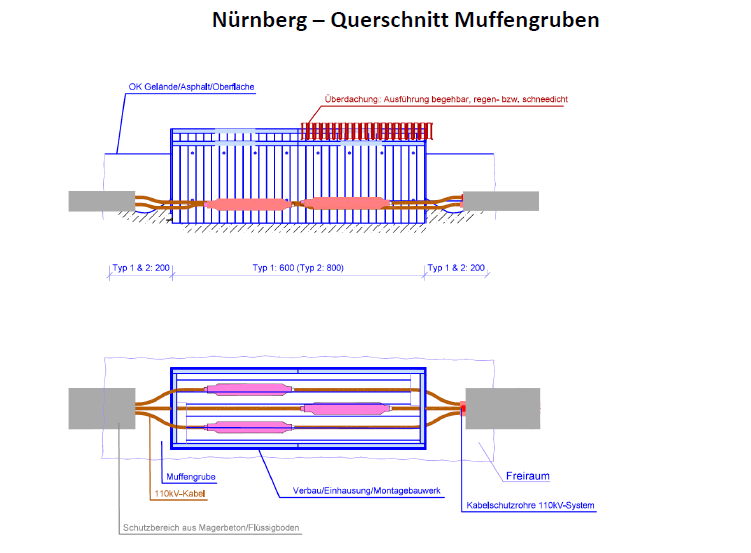

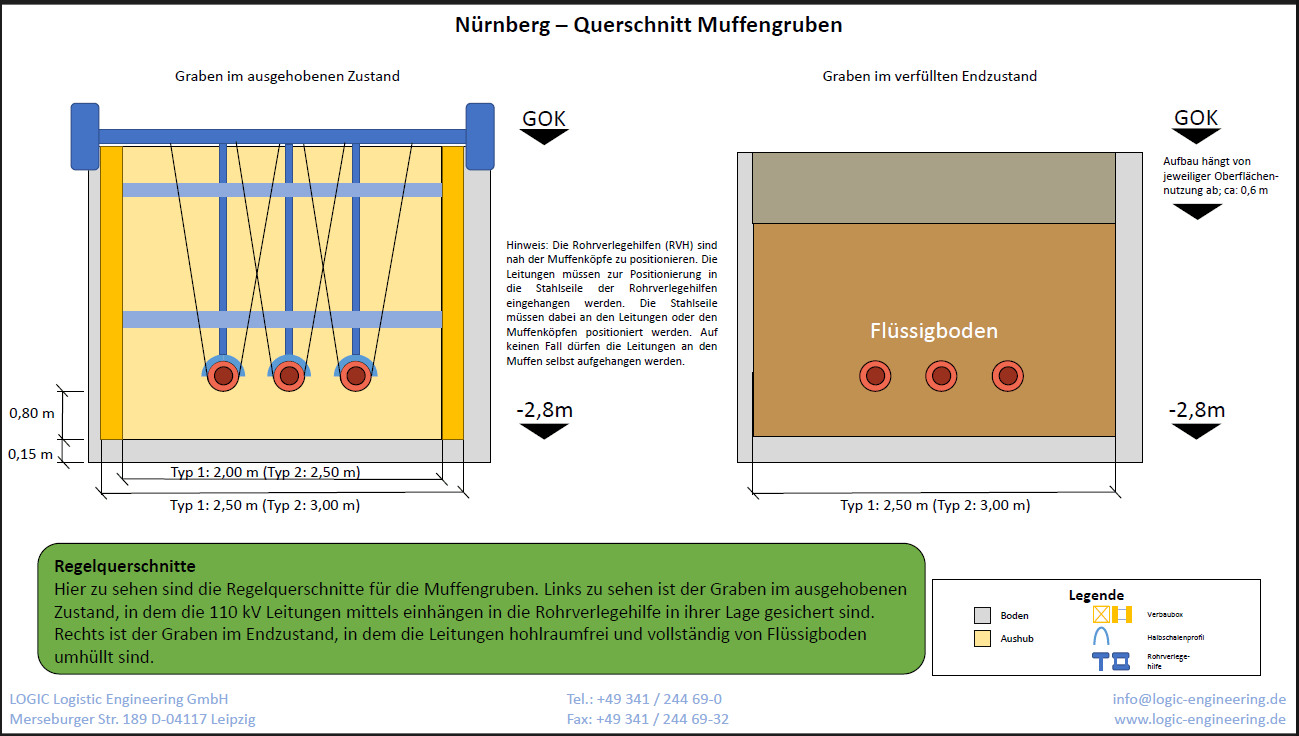

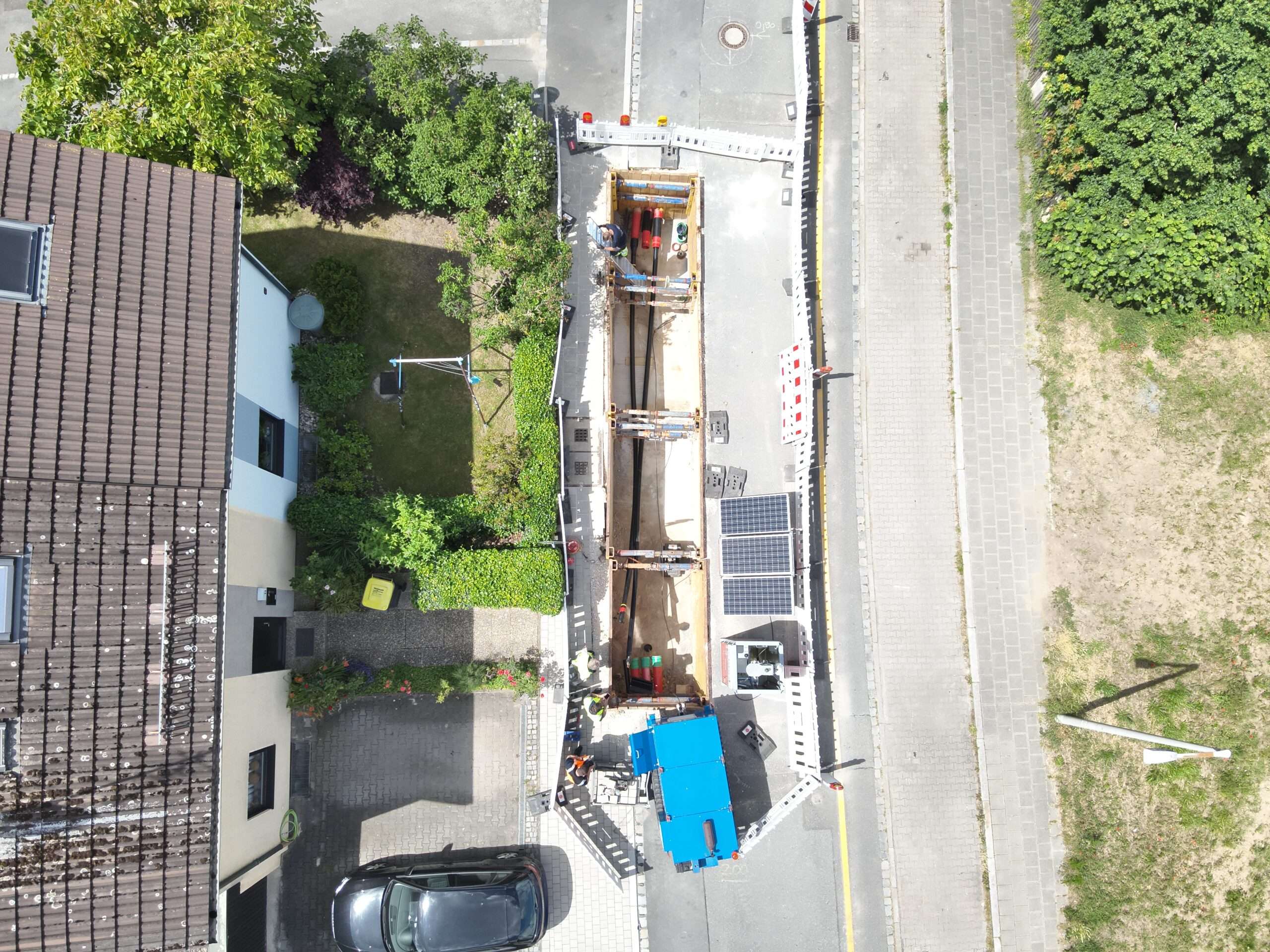

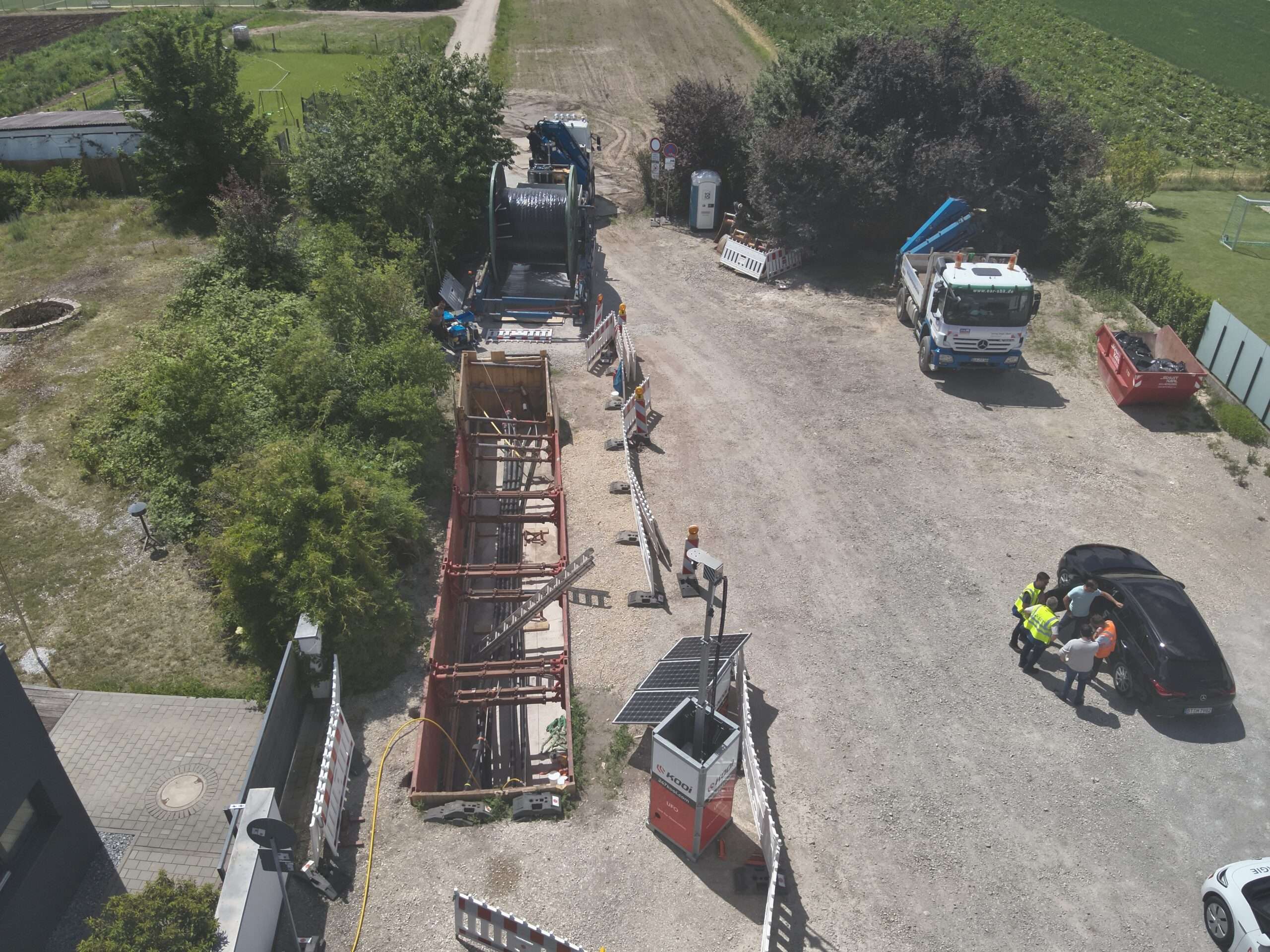

Innerstädtische Hochspannungs-Muffengruben

Im Rahmen der Herstellung innerstädtischer Muffengruben für Hochspannungskabel in Nürnberg war eine thermisch stabile und normgerechte Verfüllung unter anspruchsvollen betrieblichen und bautechnischen Randbedingungen sicherzustellen.

Besondere Herausforderungen:

Sicherstellung der thermischen Stabilisierung der Hochspannungskabel während des Betriebs.
Optimierung der Wärmeableitung durch den Einsatz von Flüssigboden.
Einhaltung der strengen Qualitätsanforderungen gemäß Werksnorm WN 23.0.2. und REGnorm Flüssigboden

Die Lösung:

Entwicklung und Einsatz einer maßgeschneiderten RSS-Flüssigboden-Rezeptur aus dem örtlich anstehenden Boden
Durchführung umfassender Qualitätskontrollen, einchließlich Druckfestigkeit, Hohlraumfreiheit, Anpresskräfte, Austrocknungsfreiheit und Wärmeleitfähigkeit.
- Vorgabe der Ausführungstechnologie

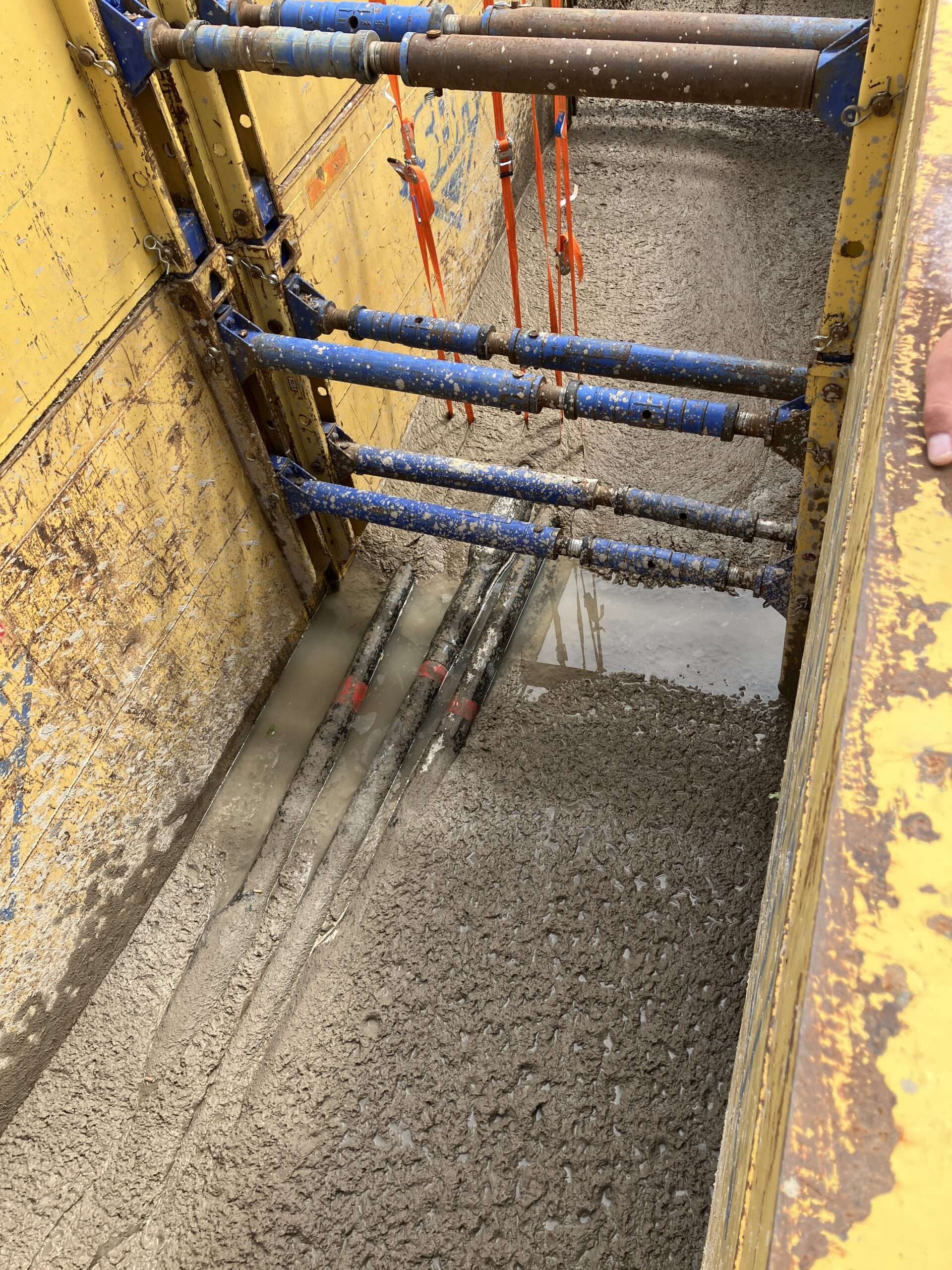

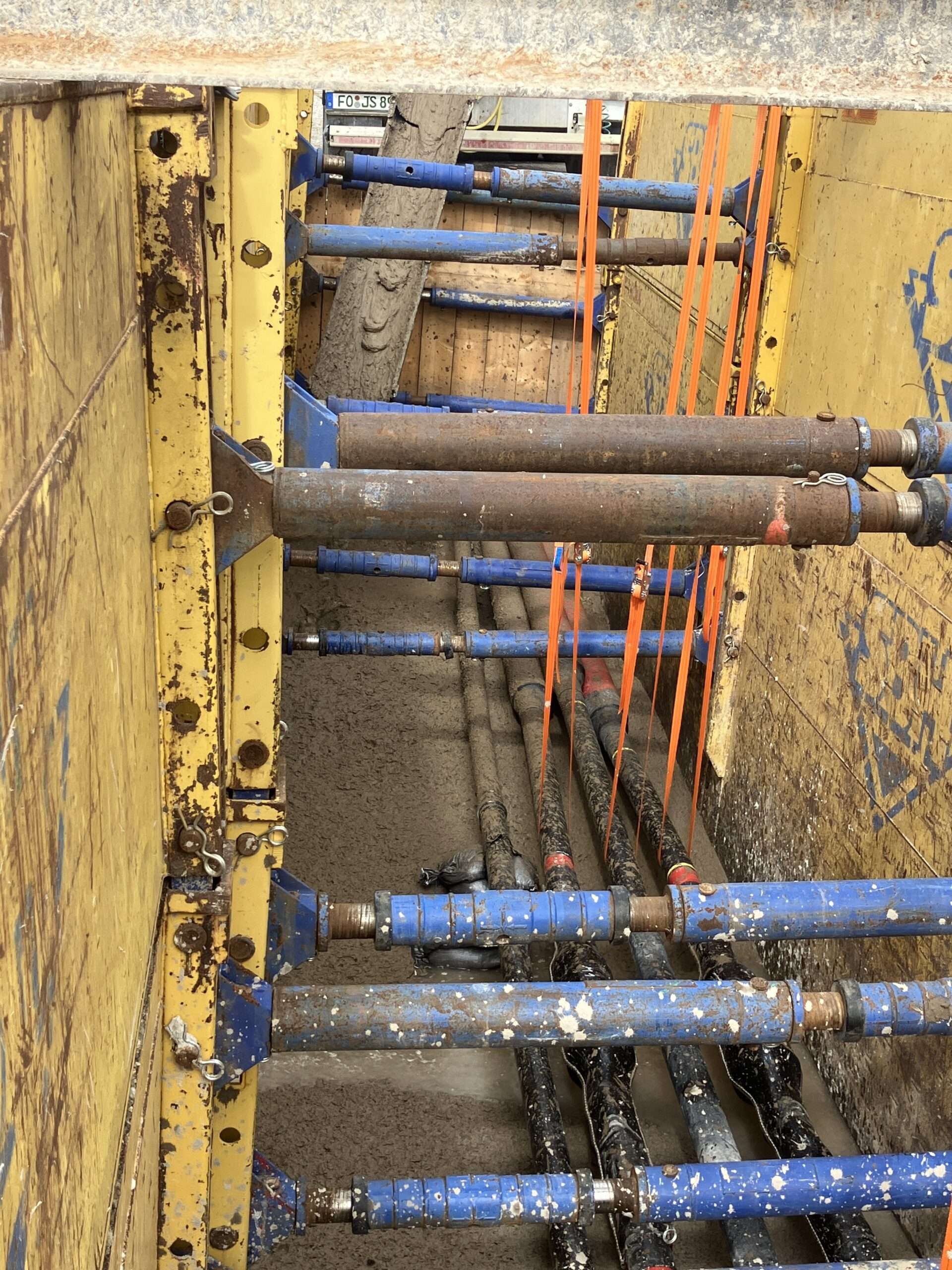

- Arbeiten mit Verbau und Flüssigboden

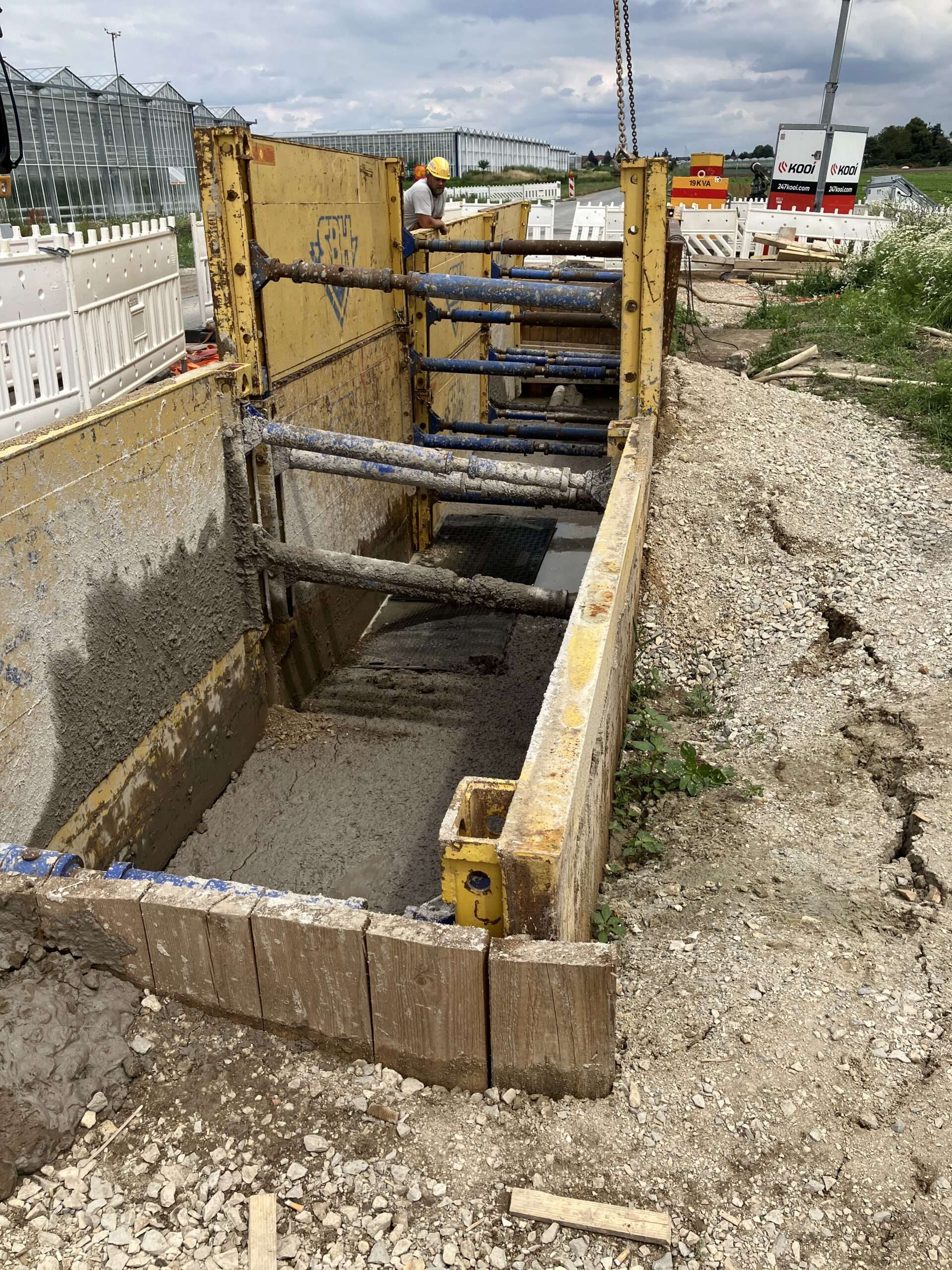

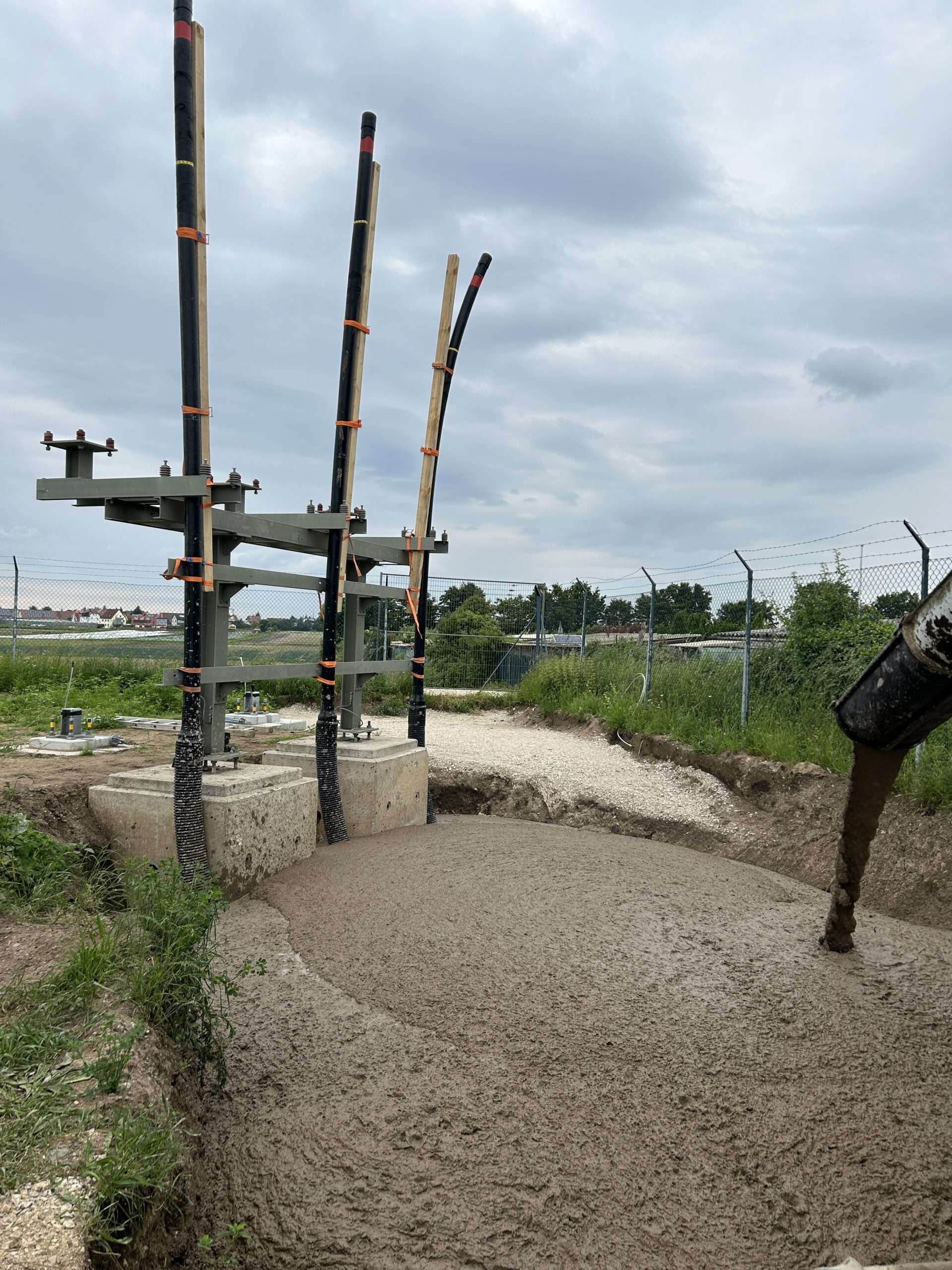

- Montage in Verbau, Entfall Bettungsschicht aus Magerbeton, Verfüllung nach Montage bis GOK mit Flüssigboden aus Ausgangsmaterial
- Trennung des Hochspannungsbereichs und des Bereichs darüber
- Sicherstellung der dauerhaften Widerlösbarkeit des Materials

Fachplanerische Lösungen:

Detaillierte Planung der Verfüllung von Muffengruben, basierend auf technologischen Anforderungen und Standortbedingungen.
- Nutzung von Vorteilen in Absprache mit dem Netzbetreiber
- Verringerung der Kosten des Baus der Muffengruben
- Umsetzen der Kreislaufwirtschaft durch Wiederverwendung Boden
- Fast vollständiger Entfall der Entsorgung von Boden (Verdrängungmassen)
- Nachweis der Umsetzung der Muffengruben mit Flüssigbodenrezeptur mit Temperaturfeldmodell

FiFB-Lösungen:

Erstellung und Validierung der RSS-Flüssigboden-Rezepturen durch das Forschungsinstitut für Flüssigboden (FiFB).
Sicherstellung der Lösbarkeit durch den Einsatz eines plastischen Flüssigbodens aus dem Ausgangsmaterial
- Gewährleistung der dauerhaften Wärmeabfuhr durch Schwindungsfreiheit, ohne bilden von Hohlräumen und der dauherhaften Austrocknungsfreiheit
- Gewärhleitung von Langzeitparametern (Zielwerte für Jahre in die Zukunft)und nicht nur 56d Zielwerte
Fremdüberwachung des Herstellers und der Baufirma im Zeitrahmen der Ausführung
- Wiederverwendung selbst von kontaminierten Material
