Dükerung unter der Dreisam ohne Wasserhaltung durch Flüssigboden und Geoponton.
Freiburg Dreisam-Querung – sichere Leitungsführung im sensiblen Gewässer- und Deichbereich
Im Projekt „Dreisam-Querung“ in Freiburg wurde eine Fernwärme- und Trinkwasserleitung als Düker unter anspruchsvollen wasserbaulichen Bedingungen umgesetzt. Ziel war eine Bauweise ohne Wasserhaltung, ohne Beeinträchtigung des Gewässerabflusses und unter Einhaltung strenger Hochwasserschutz- und Umweltauflagen.
Mit dem Flüssigbodenverfahren und einem monolithischen Geoponton konnte eine technisch sichere, hydraulisch stabile und genehmigungsfähige Lösung realisiert werden – bei gleichzeitiger Wiederverwendung des anstehenden Bodens.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Arbeiten im Gewässer ohne Wasserhaltung und ohne Stauwirkung
- Sicherstellung des Hochwasserschutzes (Deich innerhalb kurzer Zeit schließbar)
- Standsicherheit der Deiche trotz thermischer Leitungsausdehnung
- Begrenzte Befahrbarkeit und anspruchsvolle Baustellenlogistik
- Minimierung von Eingriffen in Natur, Gewässer und Böden
02 / 05
Die Lösung
- Einsatz eines durchgehenden RSS-Geopontons als monolithisches Bauwerk
- Einbau im Kontraktorverfahren für Arbeiten unter Wasser
- Kombination aus Rohrbettung und abdichtender Struktur
- Zweistufige Verfüllung mit Flüssigboden (inkl. Wiederverwendung)
- Kontrollierte Rückverfestigung mit definierten Freigabeprozessen
03 / 05
Fachplanerische Lösung
- Entwicklung eines integrierten Systems aus Statik, Hydrogeologie und Wasserbau
- Planung der Deichsicherheit und Hochwasserfunktion
- Sicherstellung stabiler Bauzustände und Montagegruben
- Integration logistischer und umweltrechtlicher Anforderungen
- Nachweisführung für Genehmigungsfähigkeit und Betrieb
04 / 05
FiFB-Lösungen
- Projektspezifische Rezepturentwicklung für Geoponton und Verfüllung
- Nutzung des Aushubs als Baustoff (Kreislaufwirtschaft)
- Einstellung definierter hydraulischer und mechanischer Eigenschaften
- Qualitätssicherung über Zielparameter und Prüfkonzepte
- Nachweis langfristiger Stabilität und Umweltverträglichkeit
05 / 05
Flüssigboden-Anwendung
- Dükerung von Fernwärme- und Trinkwasserleitungen
- Einsatz im Gewässer-, Deich- und Dammbereich
- Hydraulisch abdichtendes und tragfähiges Bauwerk
- Bettung und Einbettung von Leitungen in einem System
- Alternative zu Mikrotunneling und klassischen Wasserbauverfahren
Bilder
Eindrücke aus dem Projekt
-

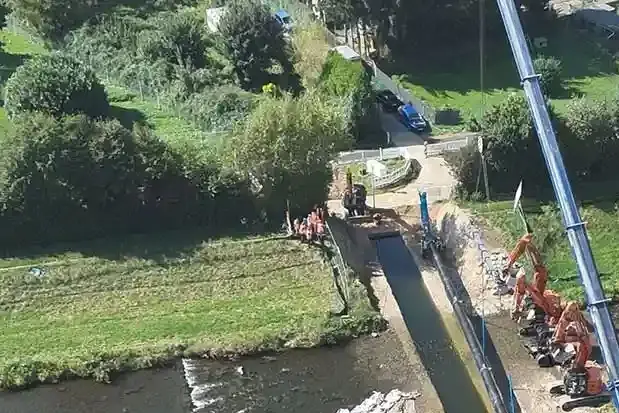

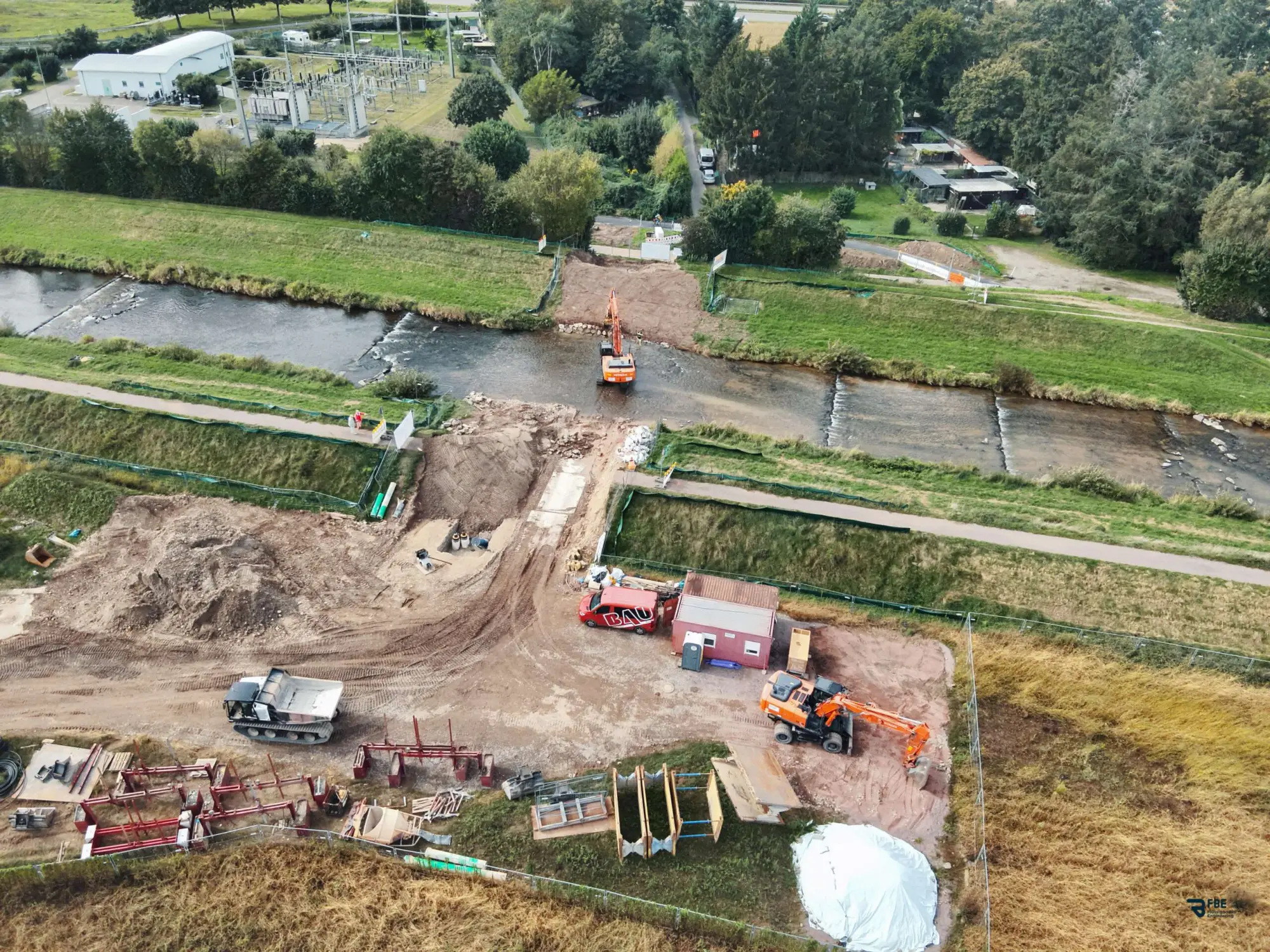

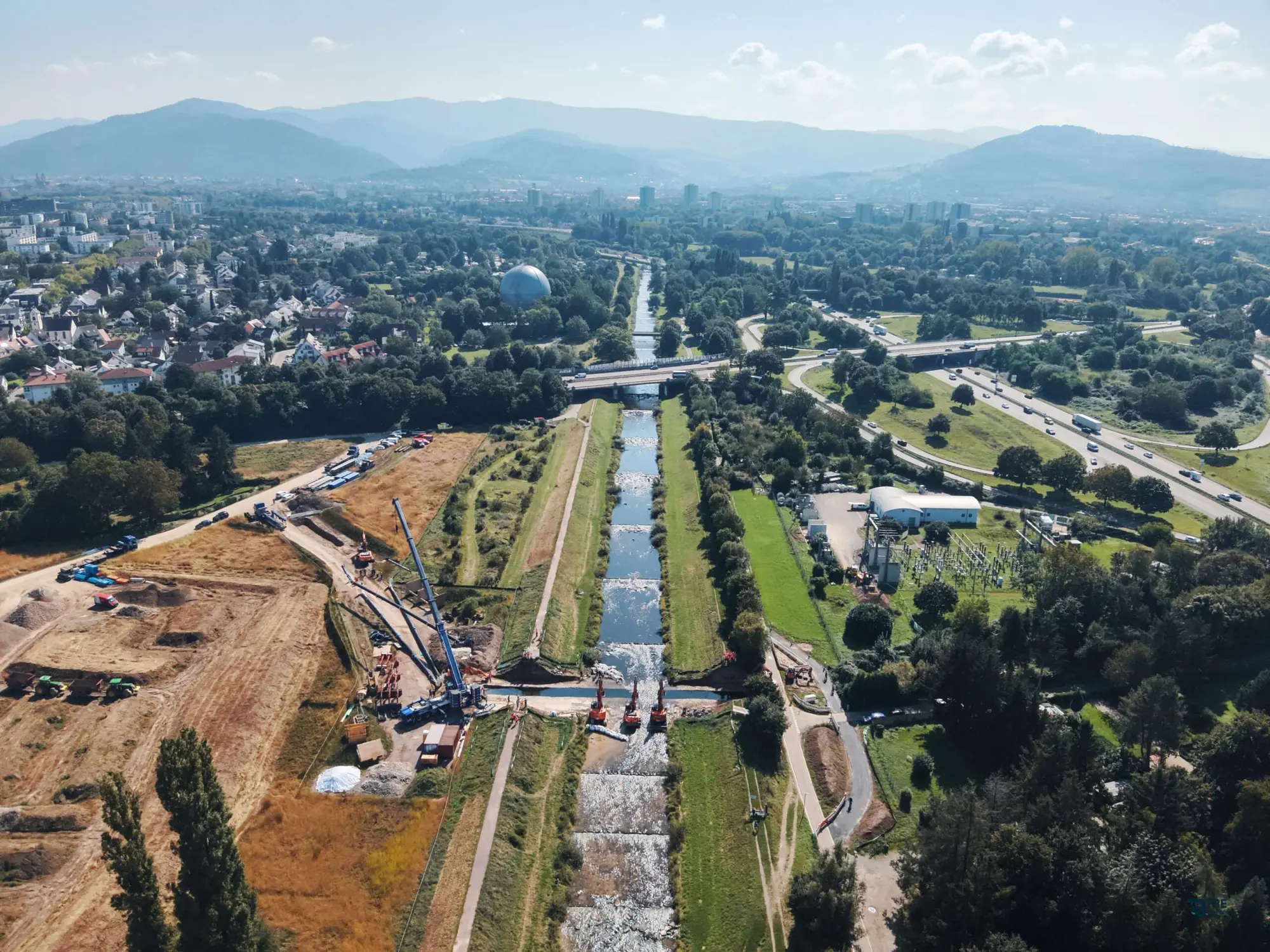

Dreisamquerung 2 mit Flüssigboden-Dükerung -

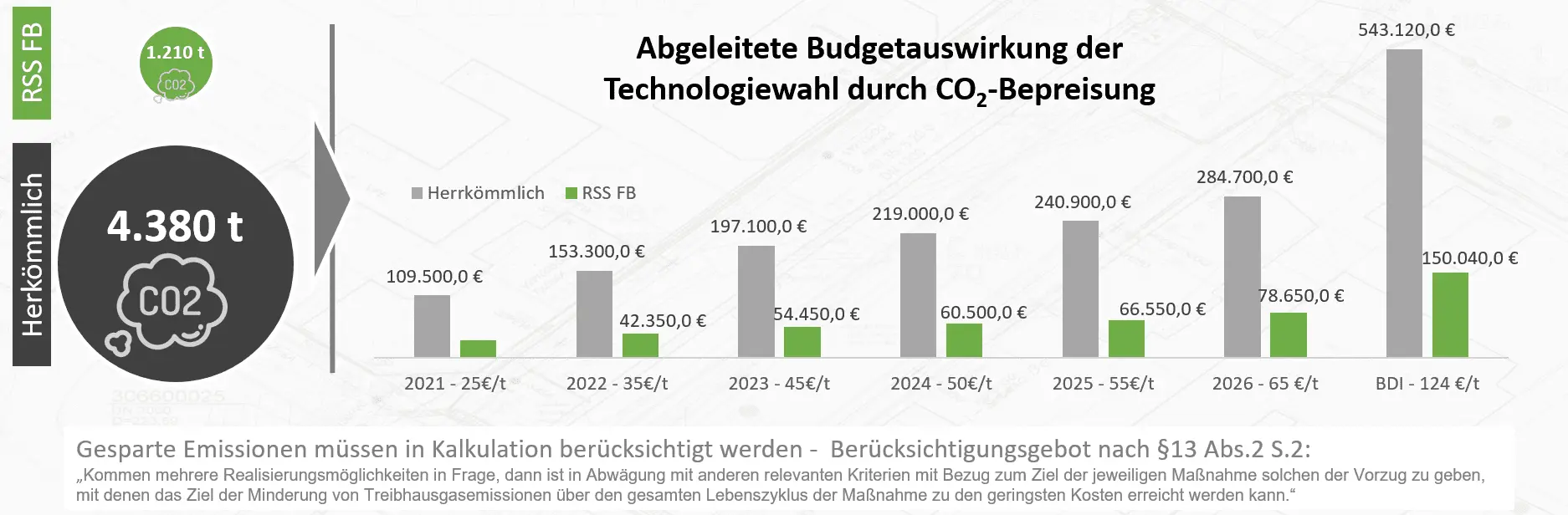

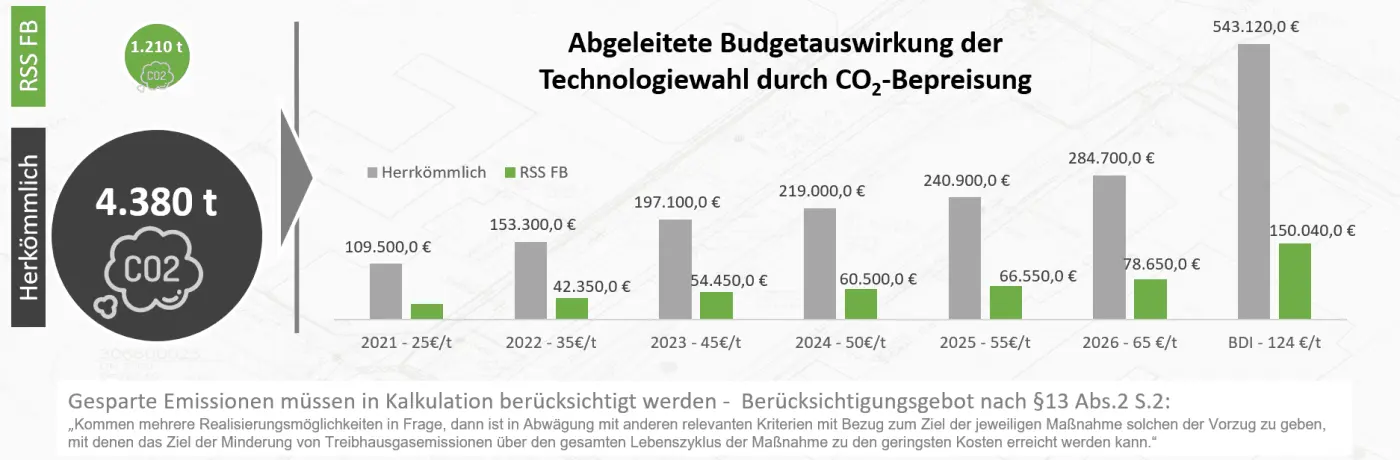

Eingesparte CO2 menge und Kosten durch Flüssigboden Geoponton -

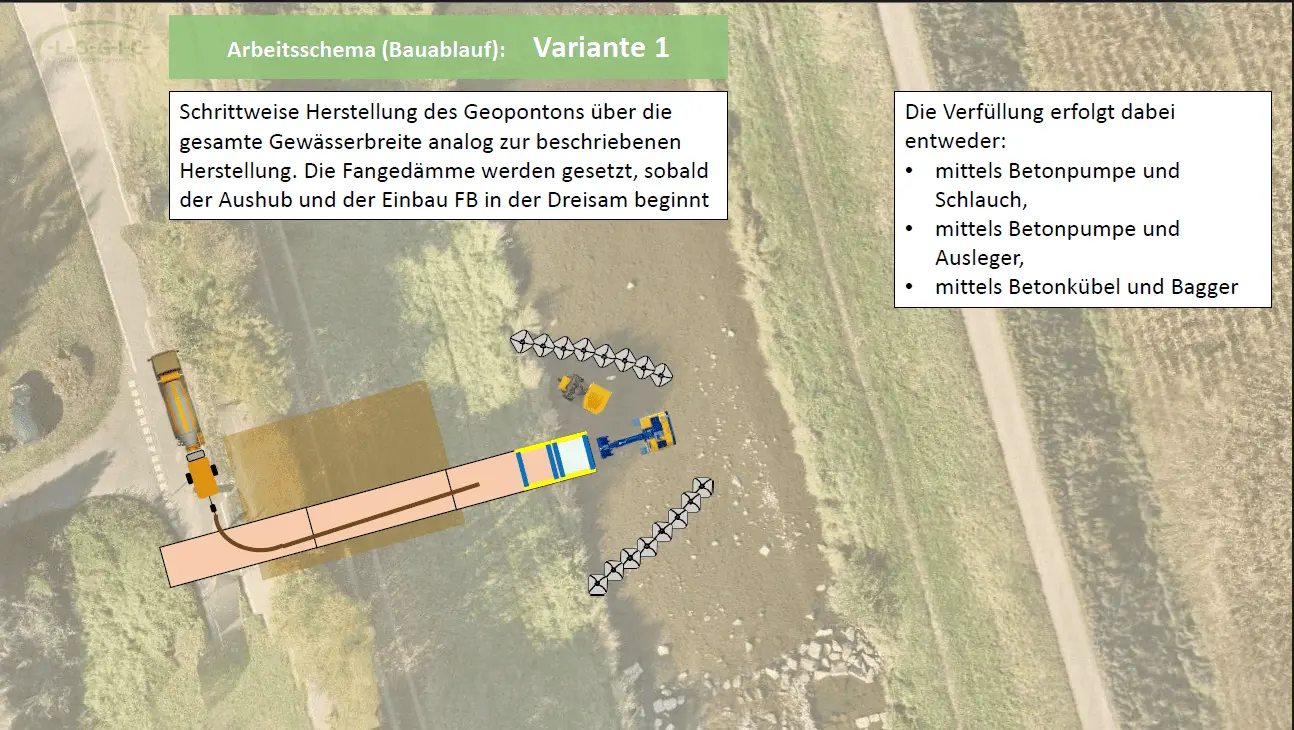

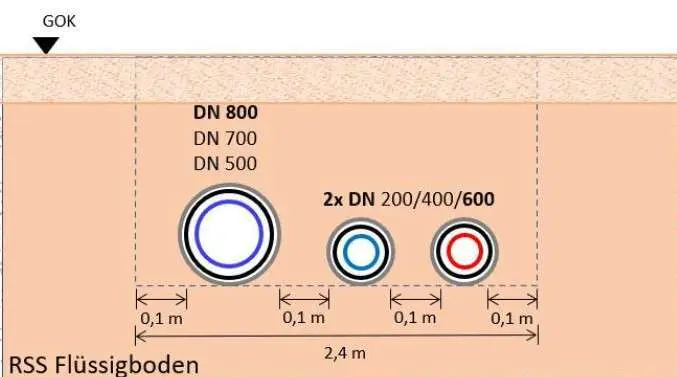

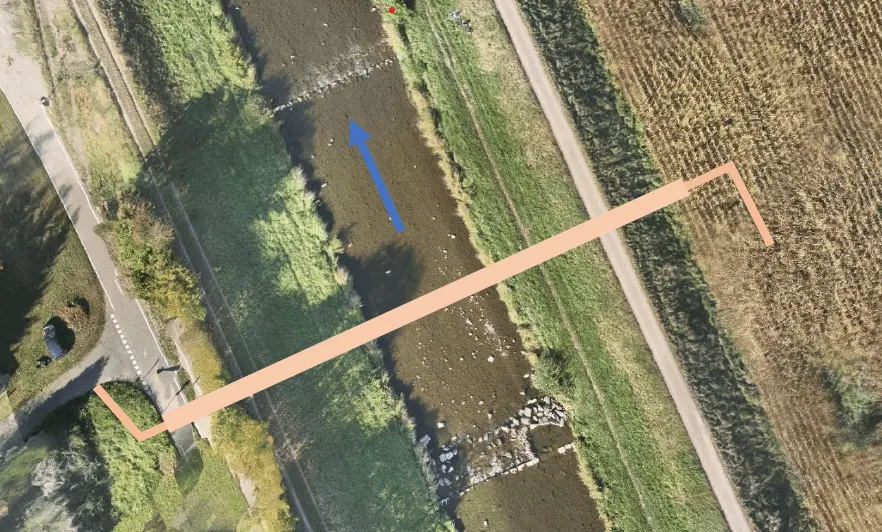

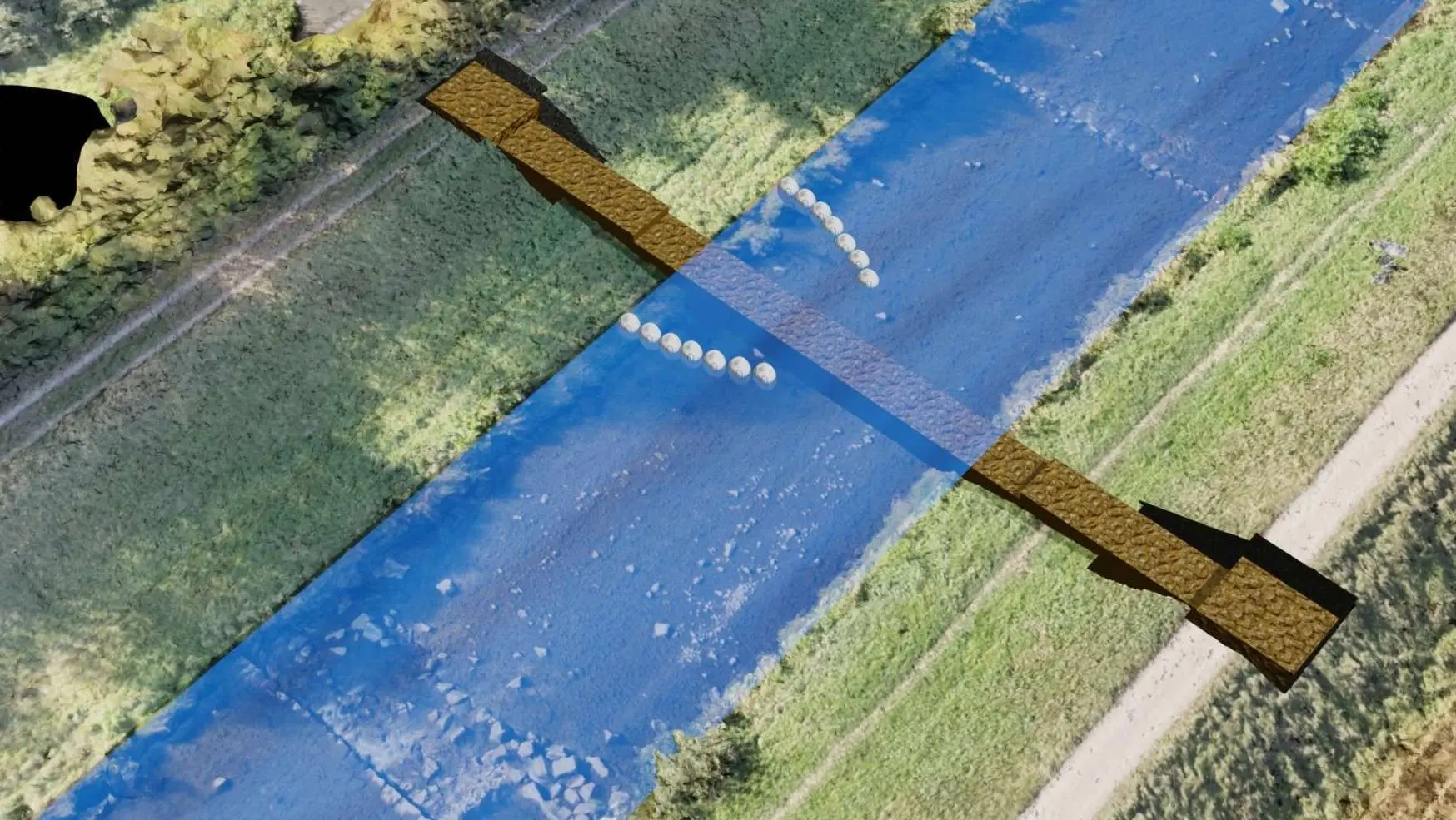

Planung Ausgangssituation Kombitrasse Flüssigboden -

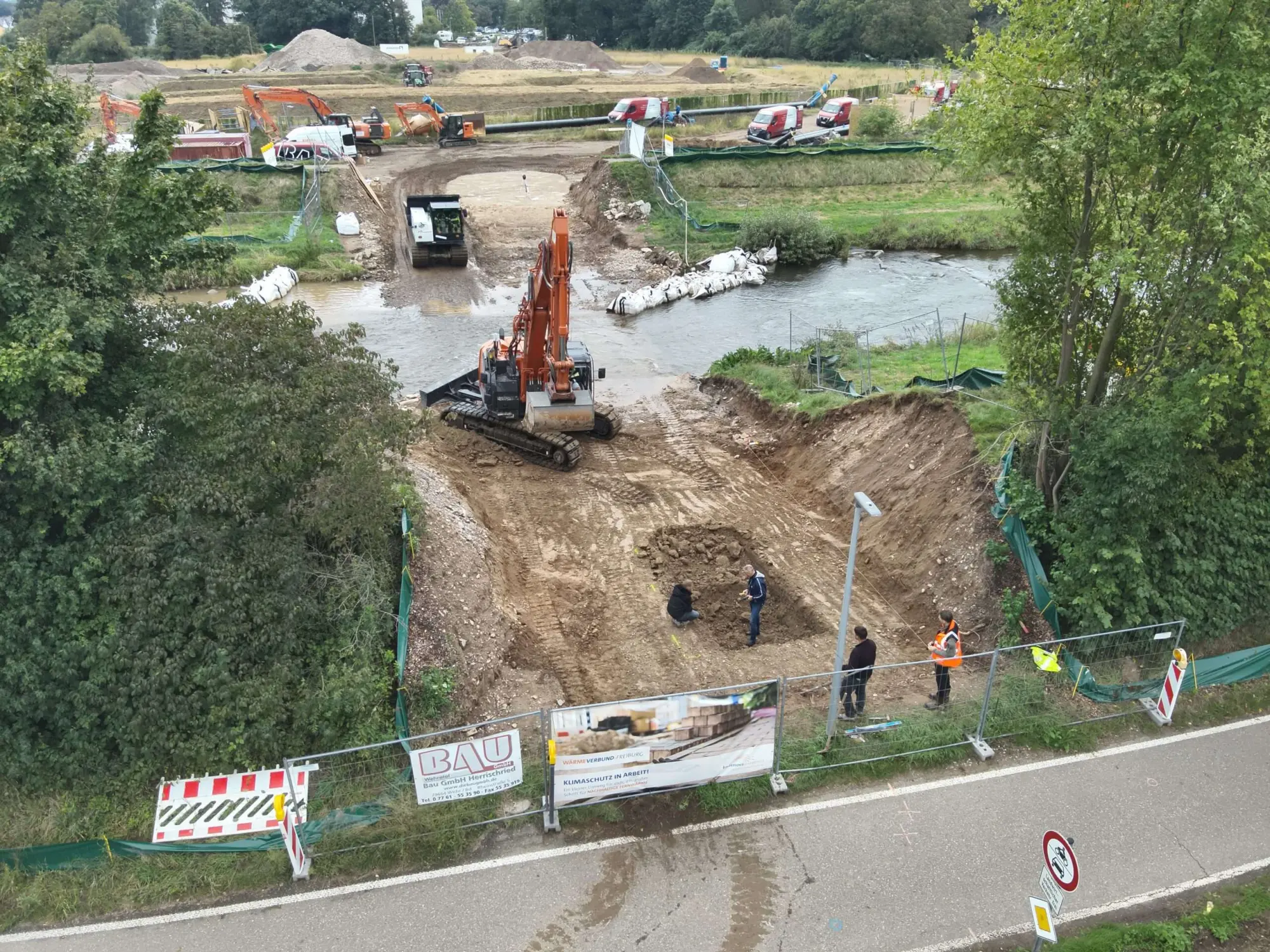

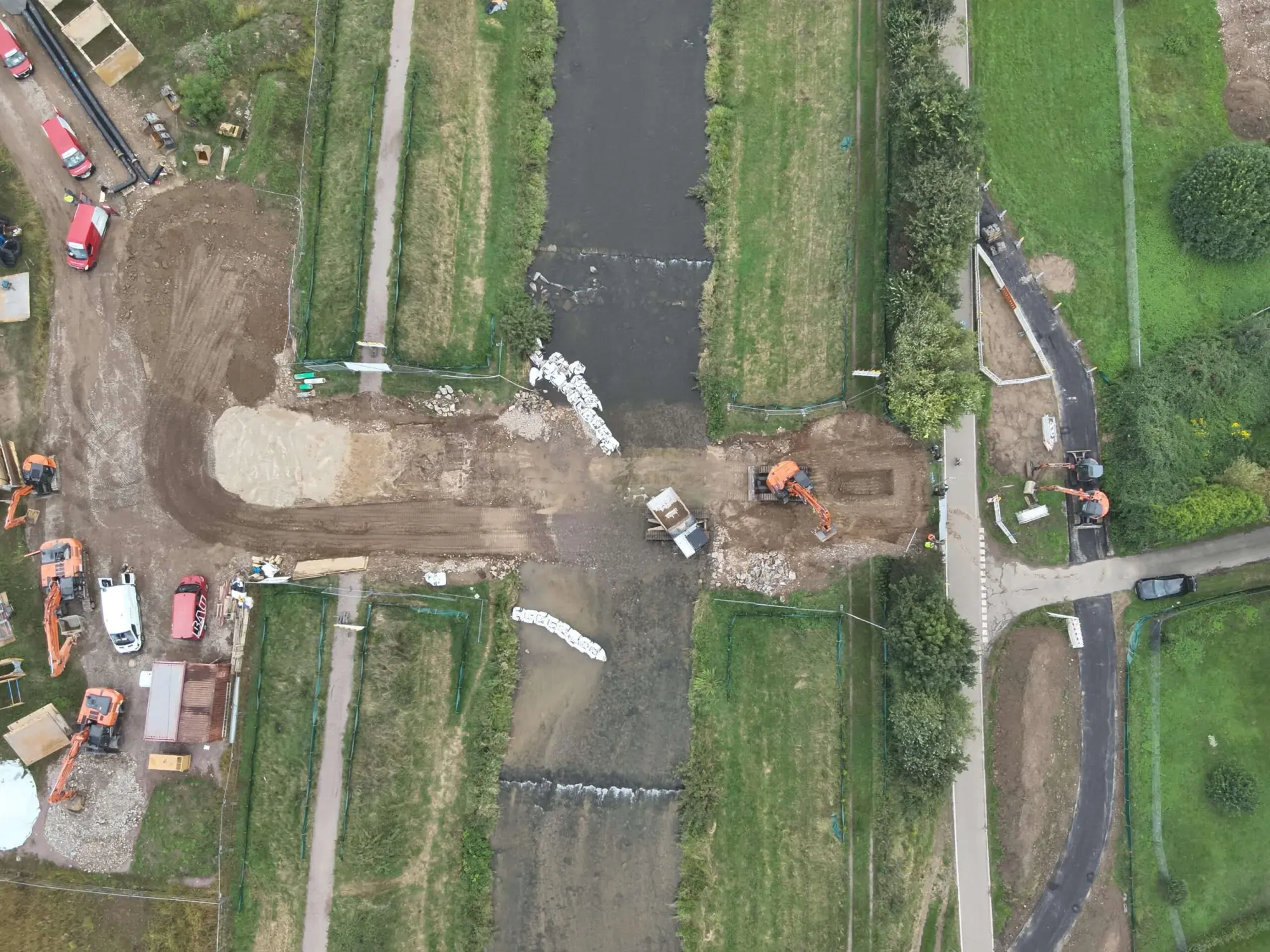

Erstaushub mit Flüssigbodeneinbau mit Fangedamm -

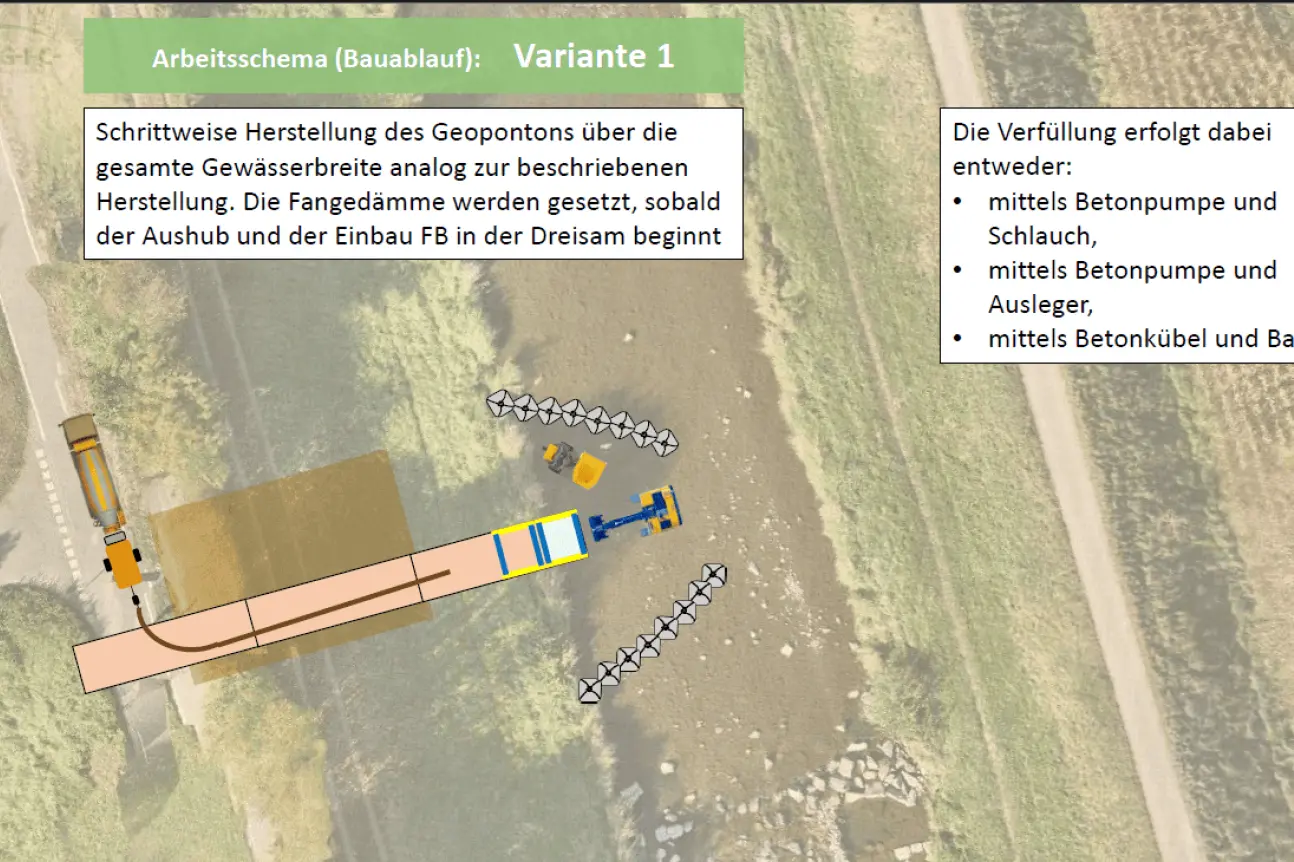

Herstellung Flüssigboden Geoponton -
Endzustand-Geoponton-ERstverfuellung -

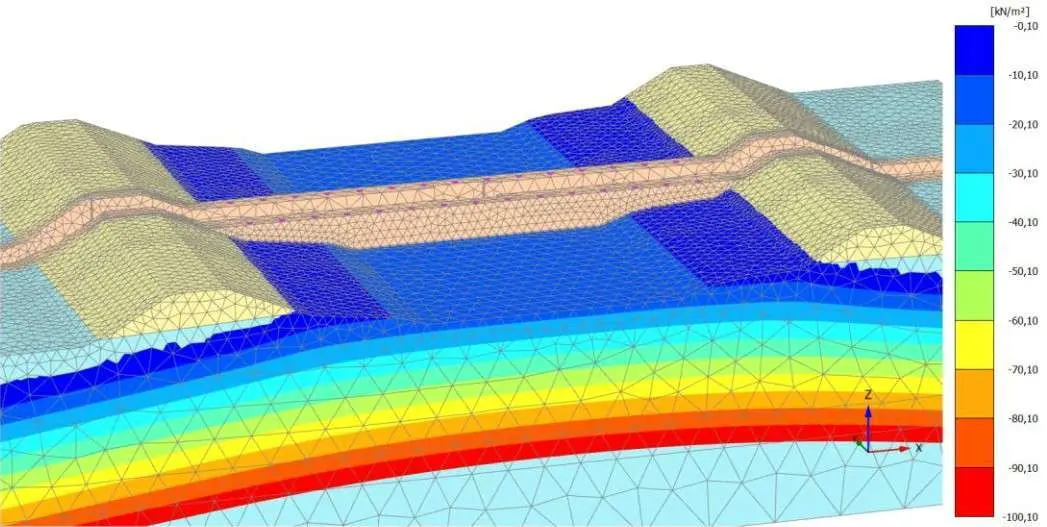

Statische Dimensionierung Flüssigboden Geoponton -

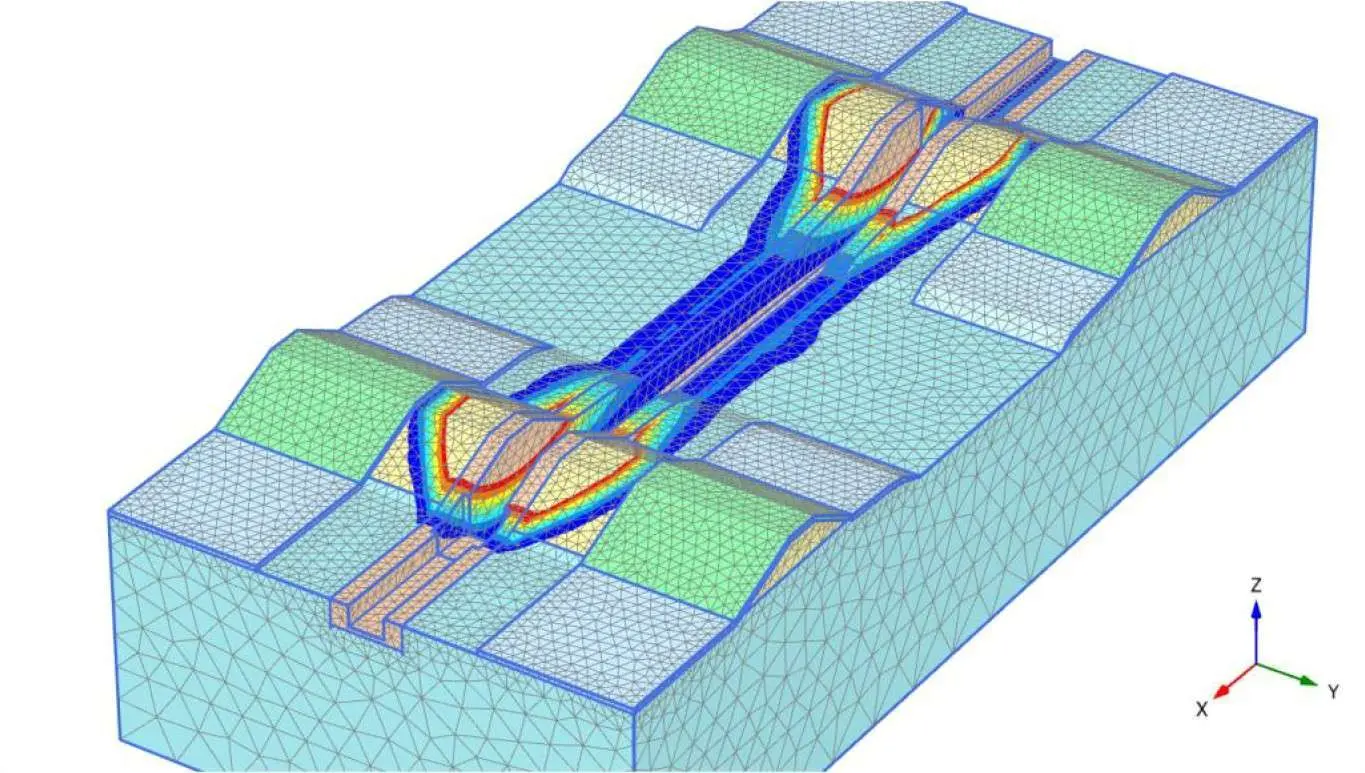

Standsicherheitsnachweis Flüssigboden mit Deich -

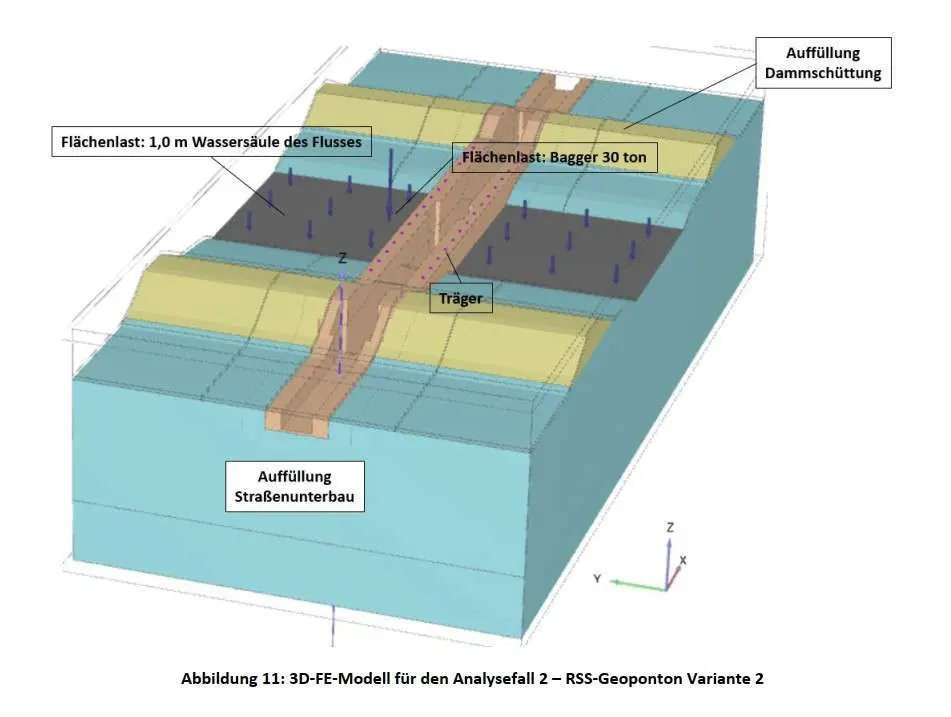

Standsicherheit Flüssigboden Geoponton -

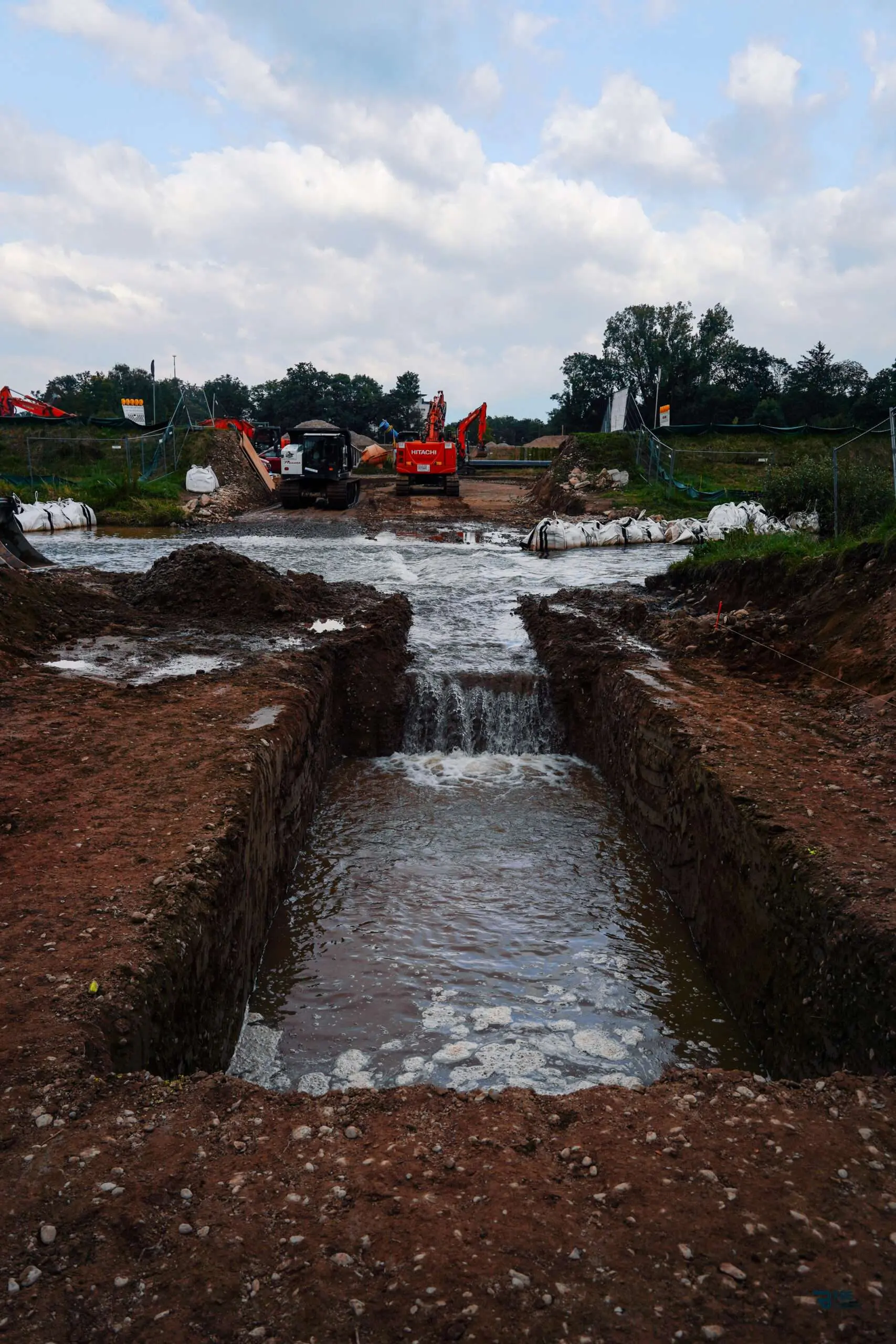

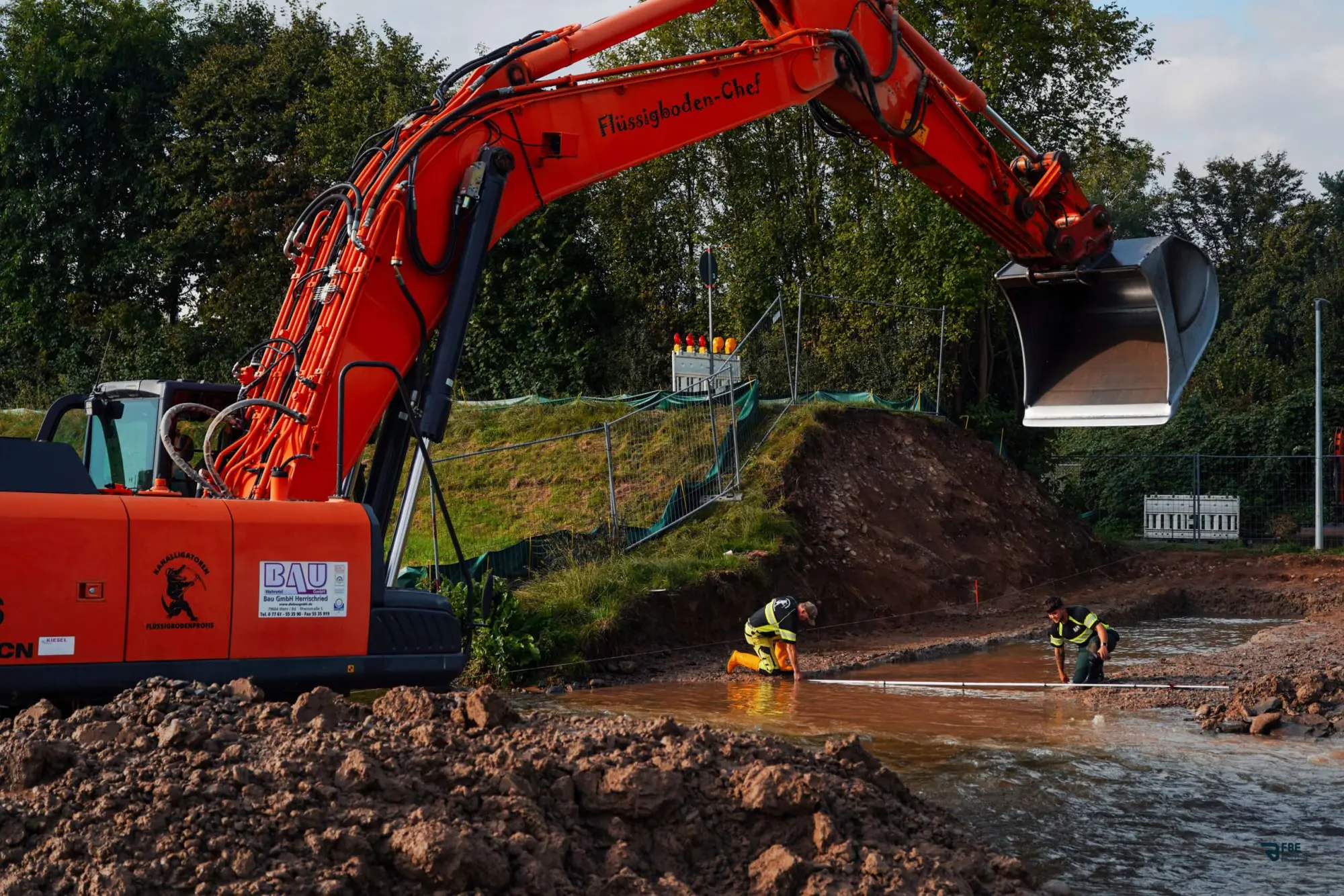

Zweitaushub in Flüssigboden -
Zweitaushub in Flüssigboden -
Zweitaushub in Flüssigboden -

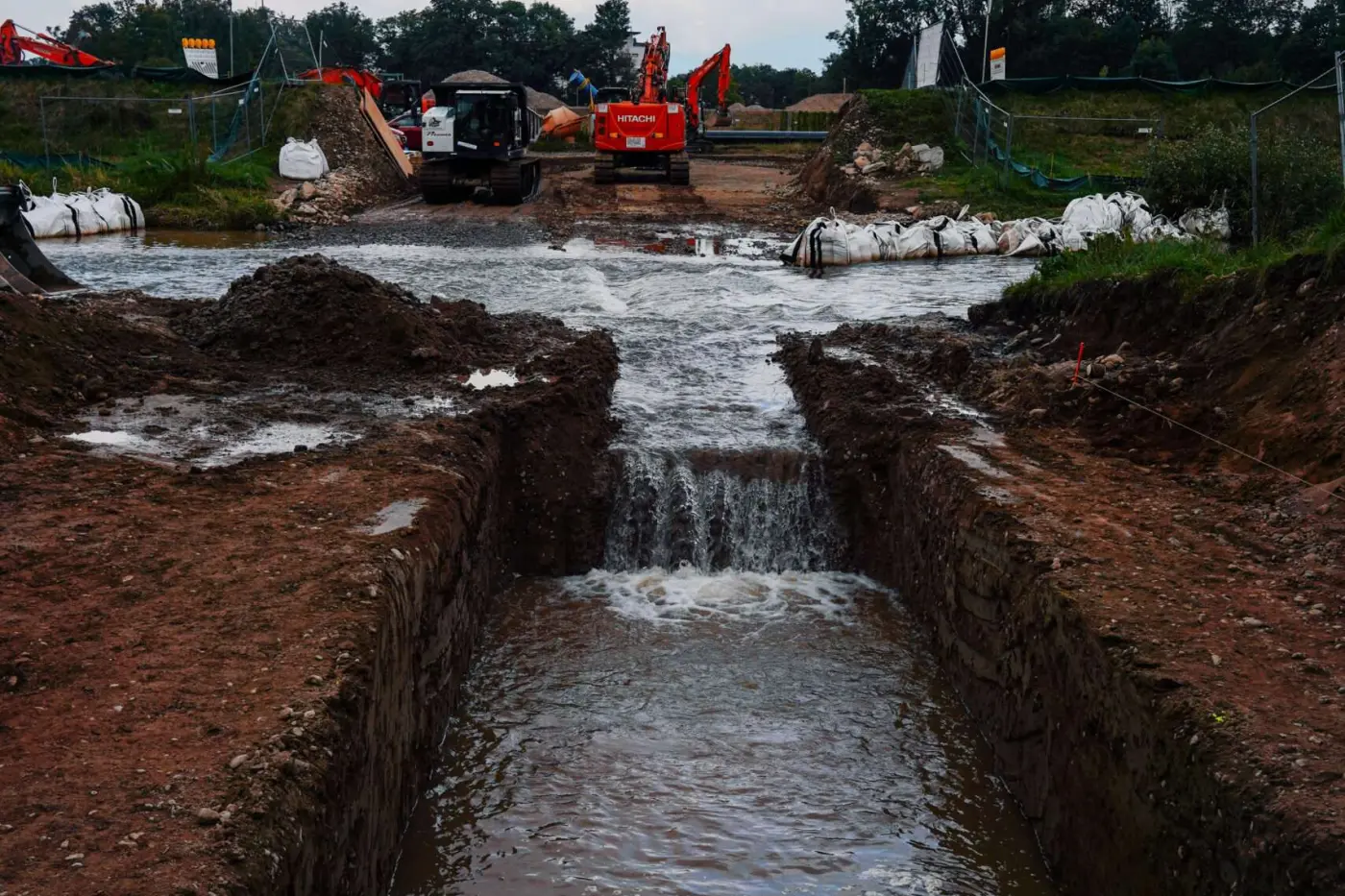

Zweitaushub-in-Geoponton -

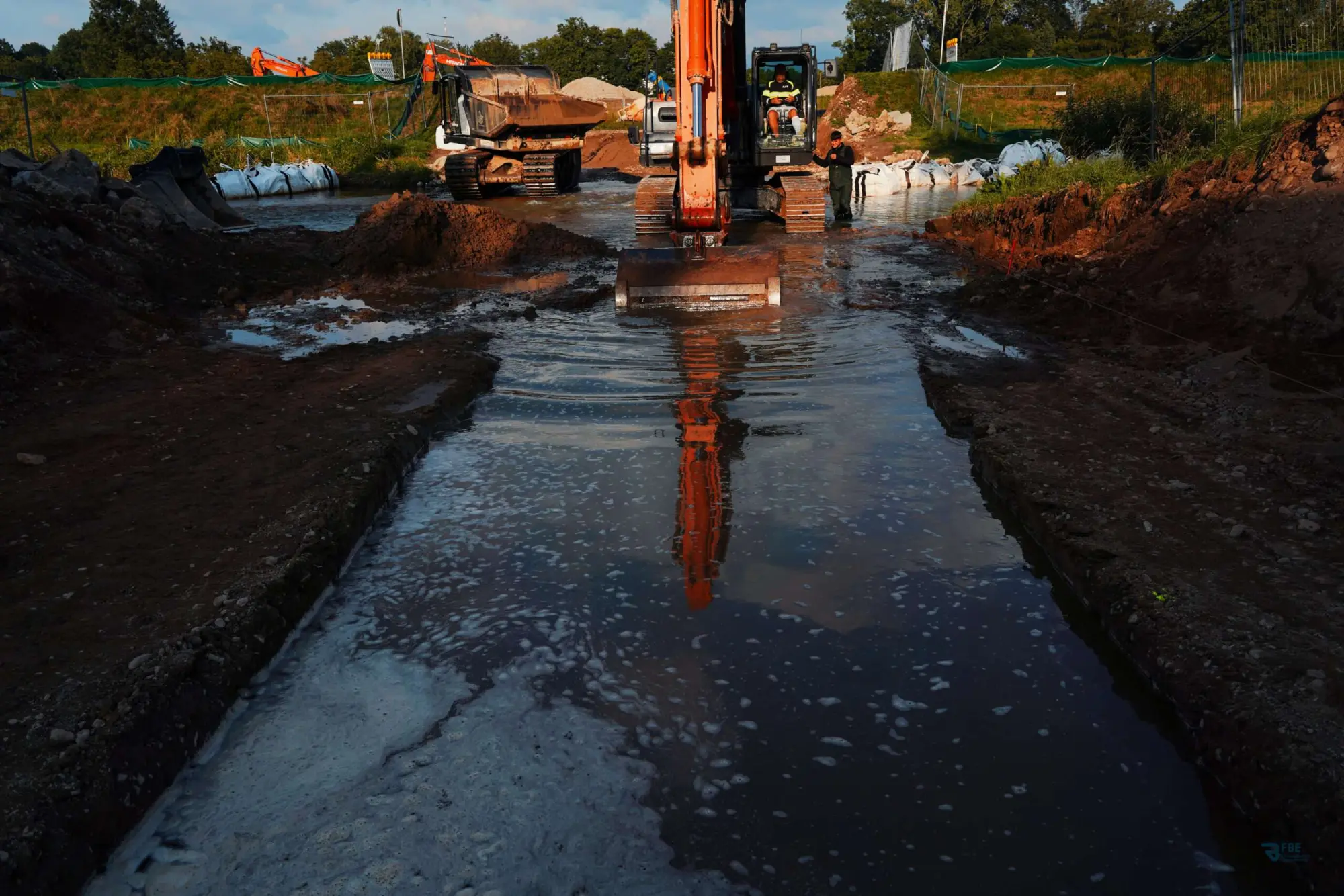

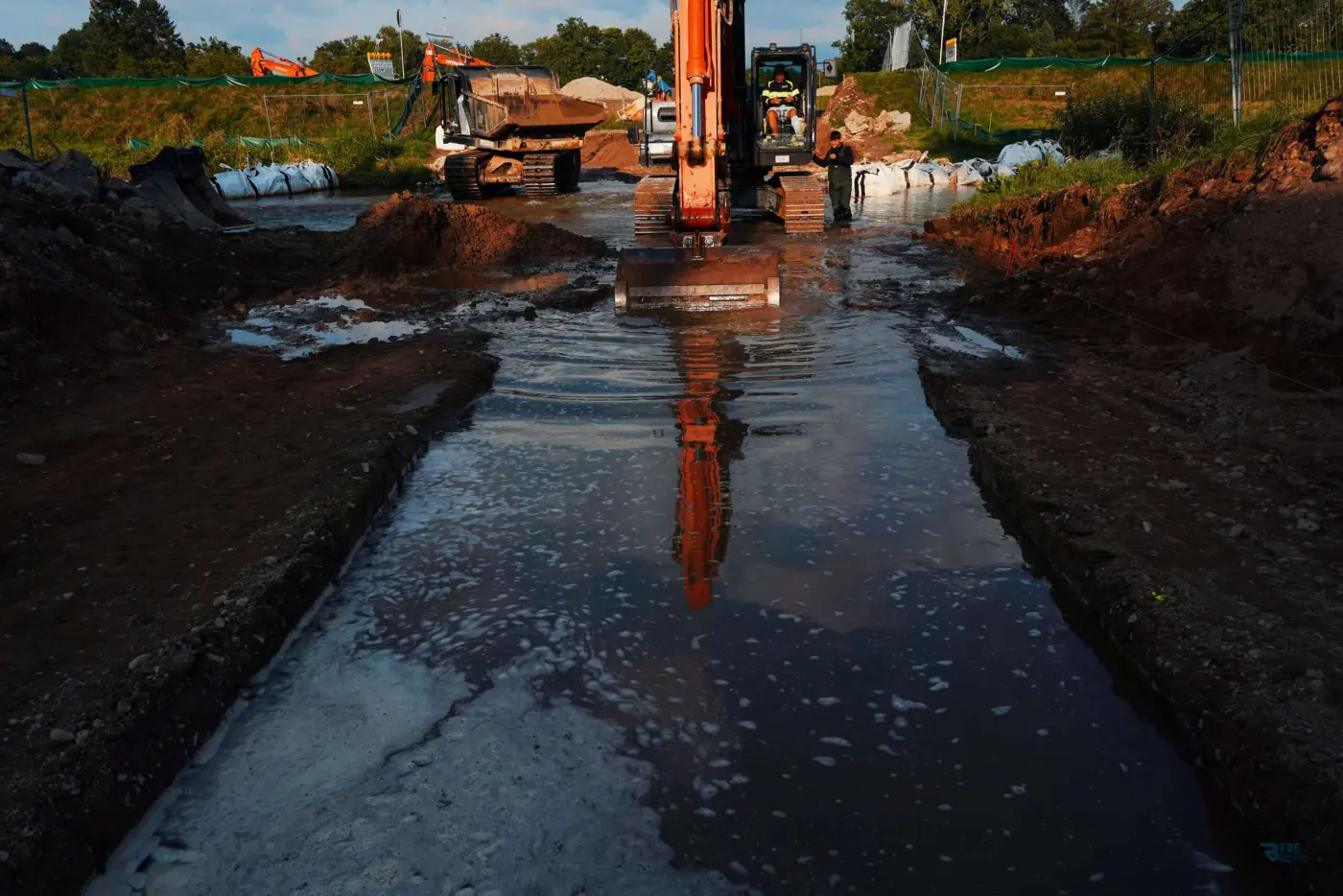

Zweitaushub im gefluteten Geoponton -

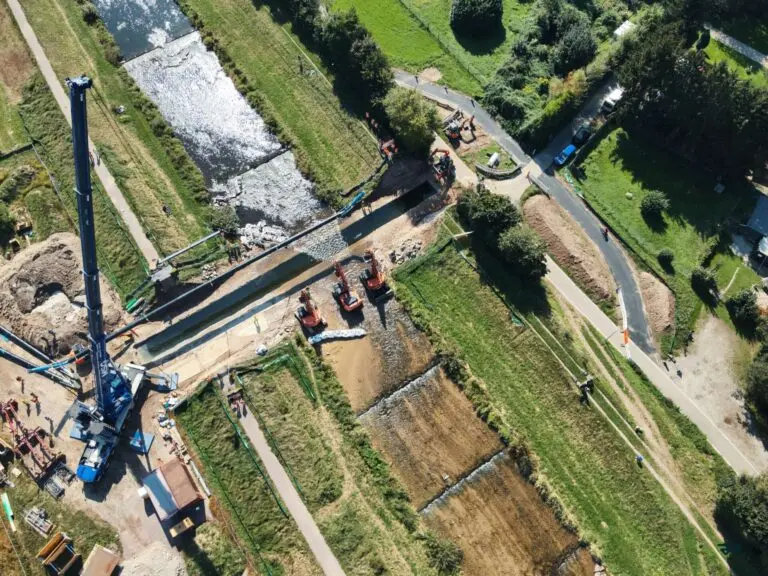

Vorbereitung zum Einheben Leitung in Flüssigboden Geoponton -

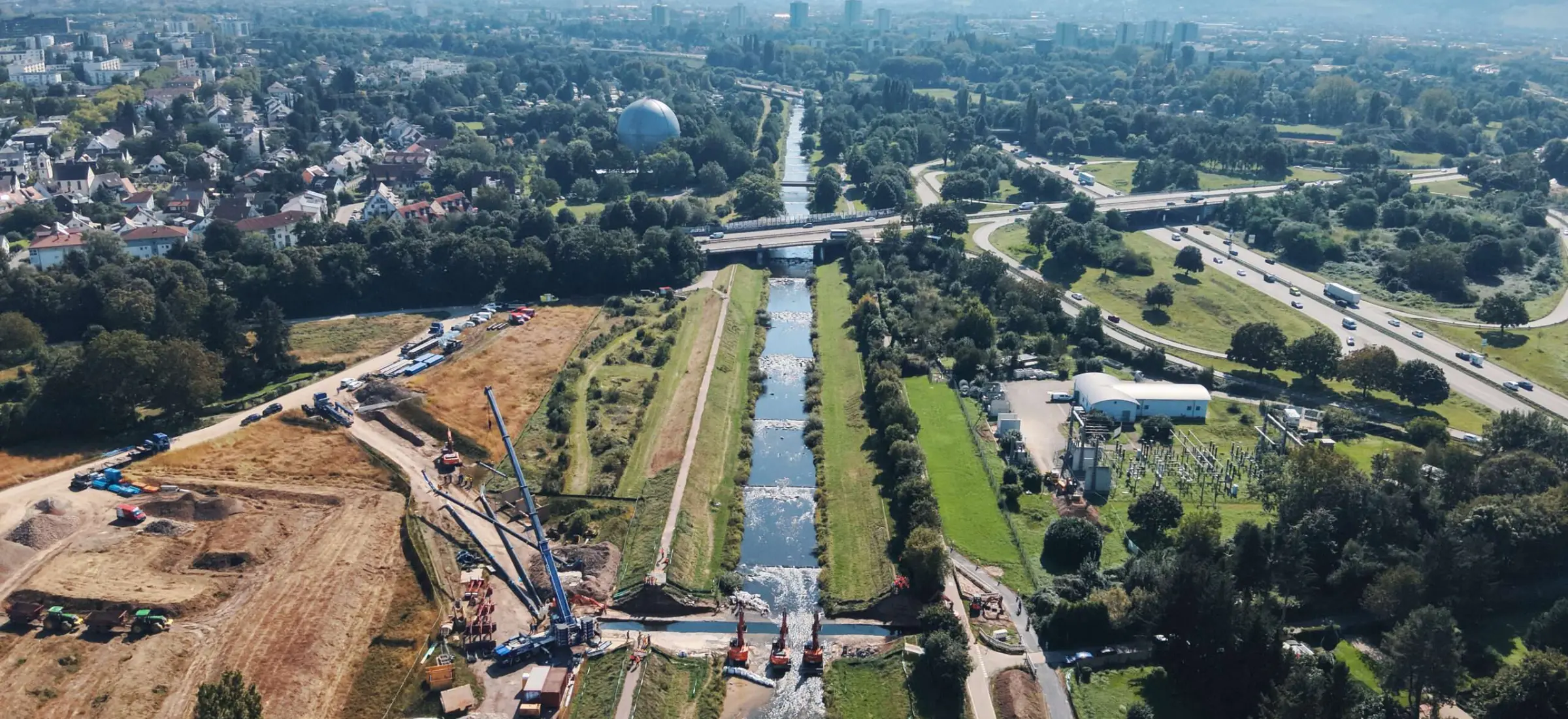

Abgeschlossener Zweitaushub in Fluessigboden -

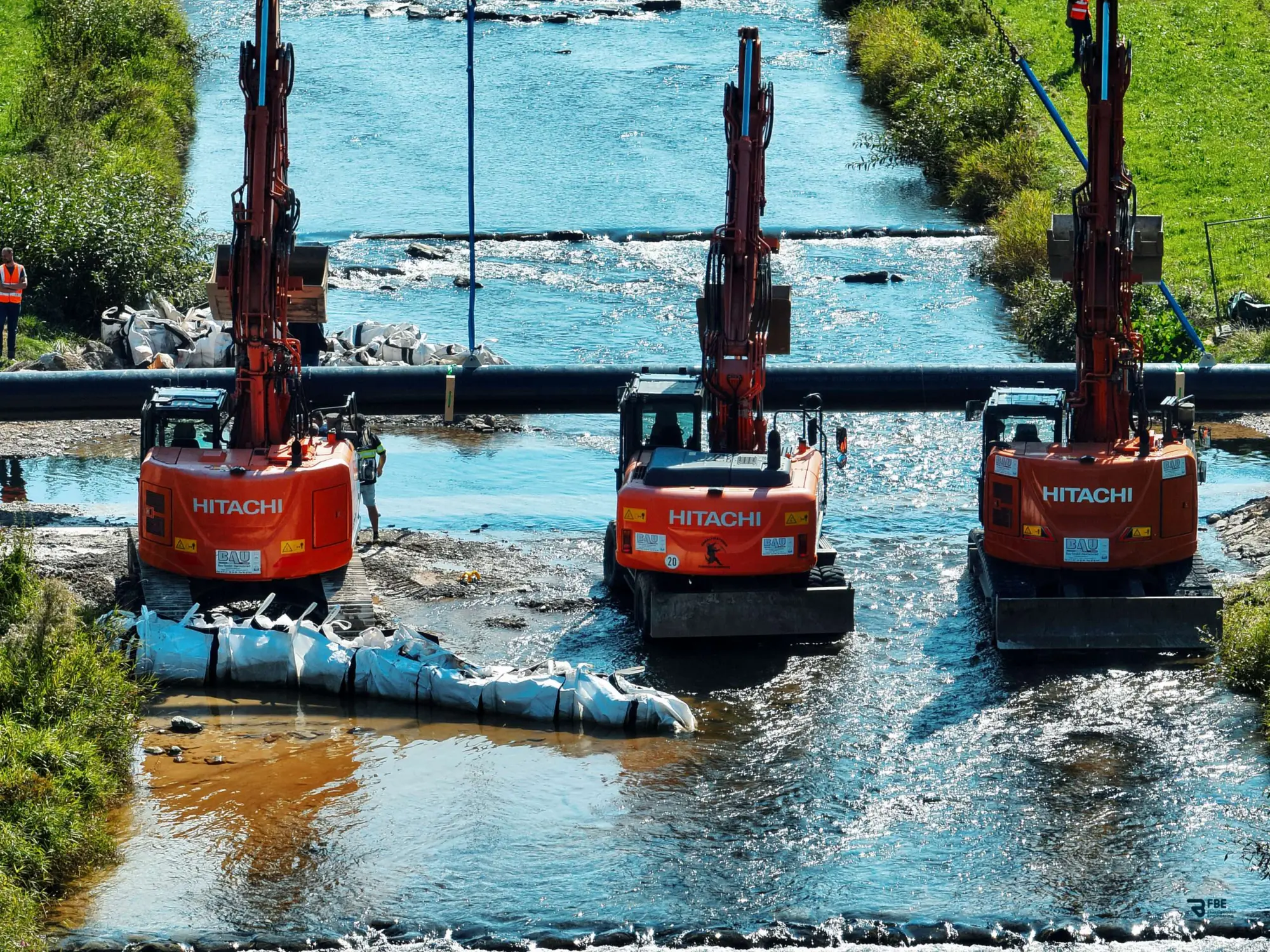

Absenken Leitung in überfluteten Flüssigboden Geoponton -

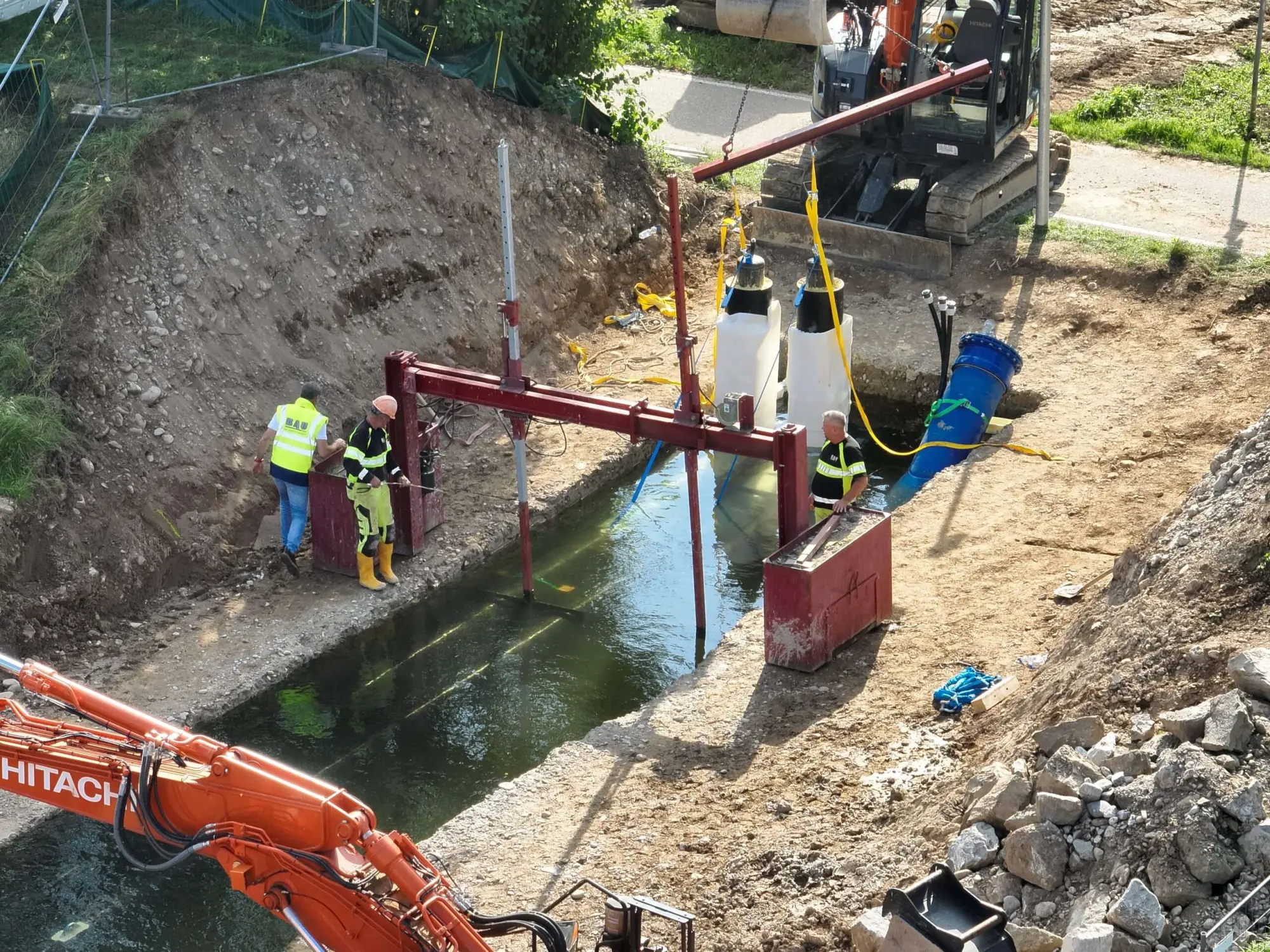

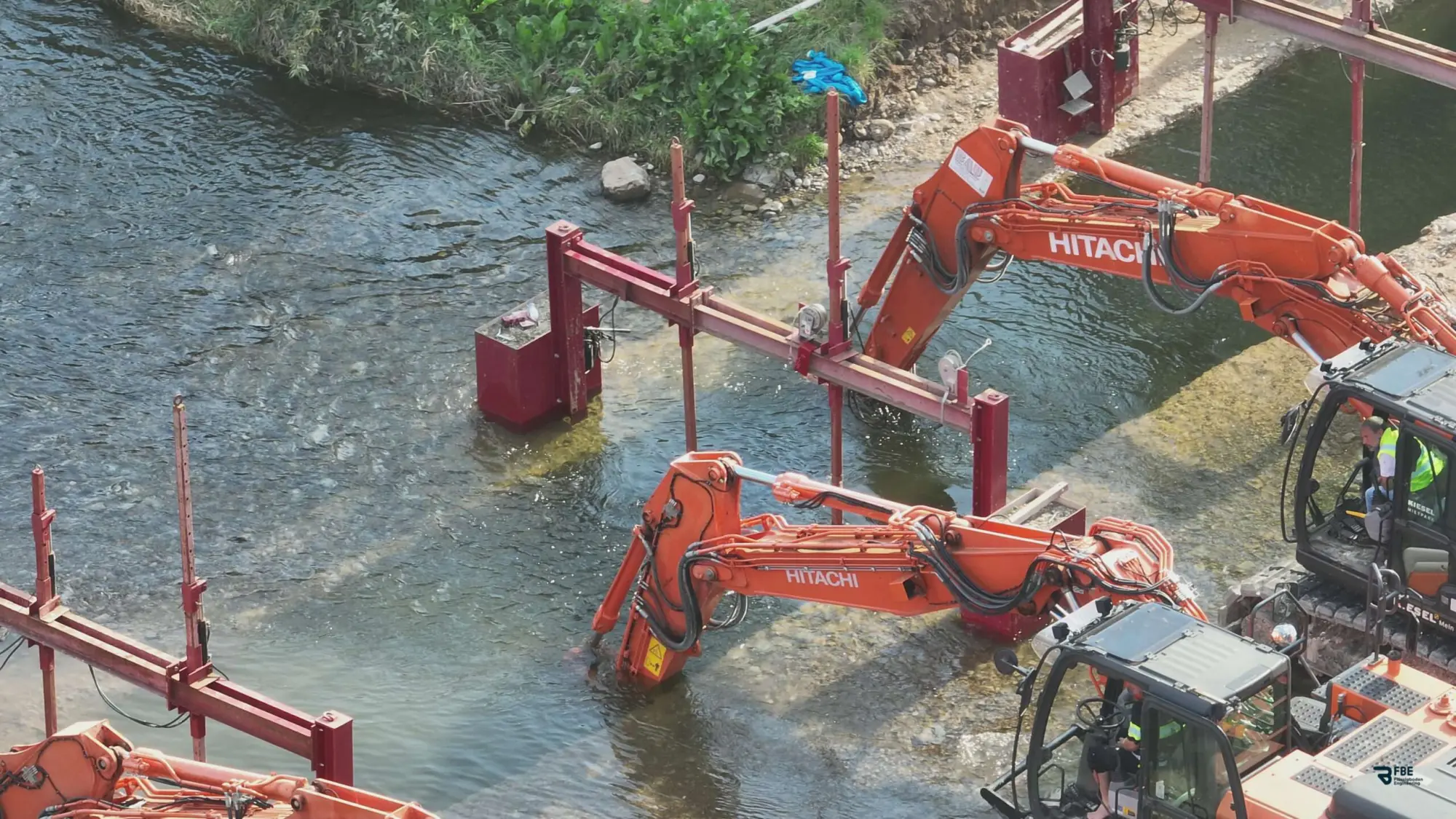

Absenken Rohre und Platzierung Auftriebssicherung in Flüssigboden Geoponton -

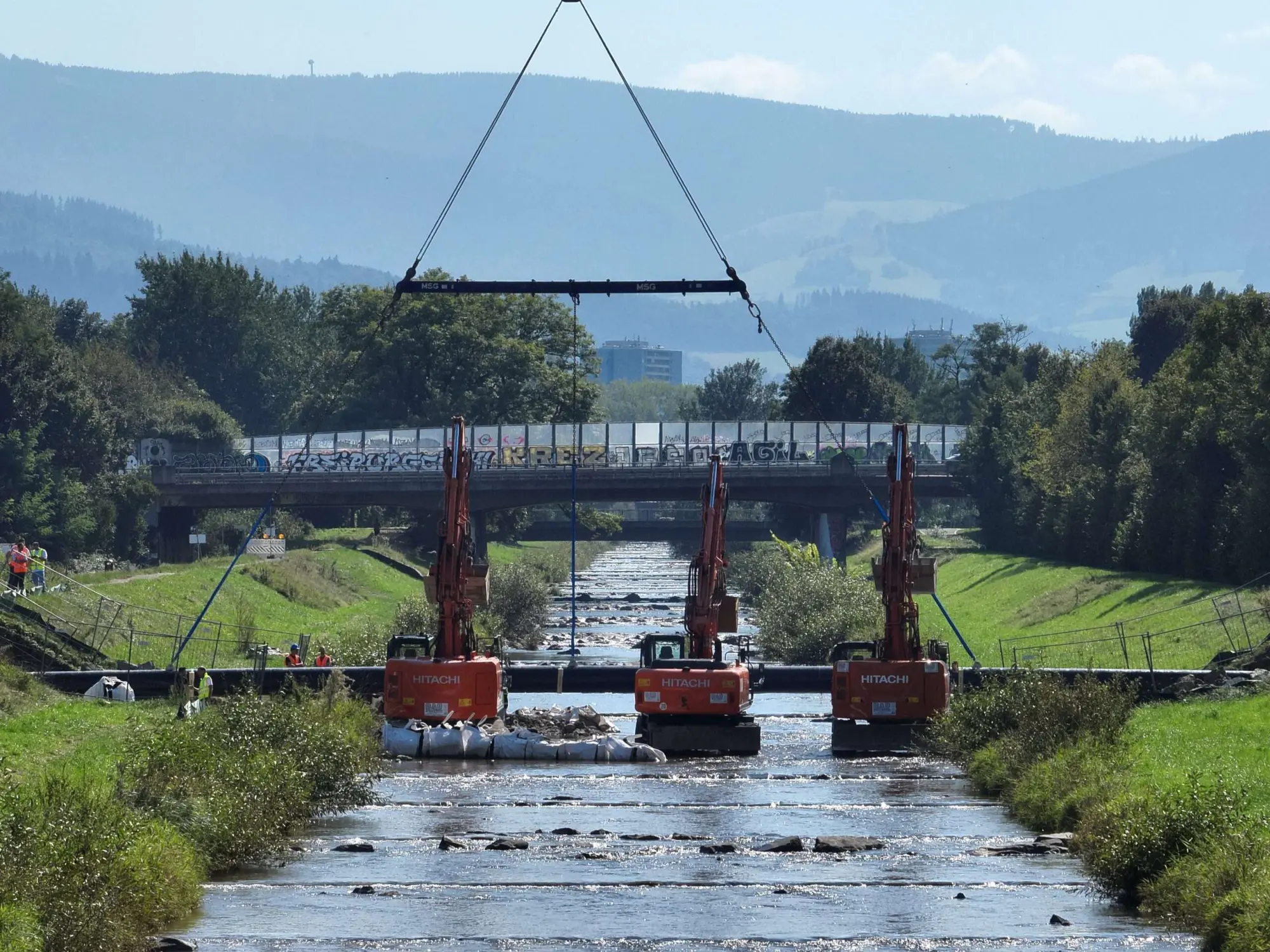

Einheben Trinkwasserleitung in Flüssigboden Geoponton -
Eingesetzte Rohrverlegehilfen nach zur Auftriebssicherung -

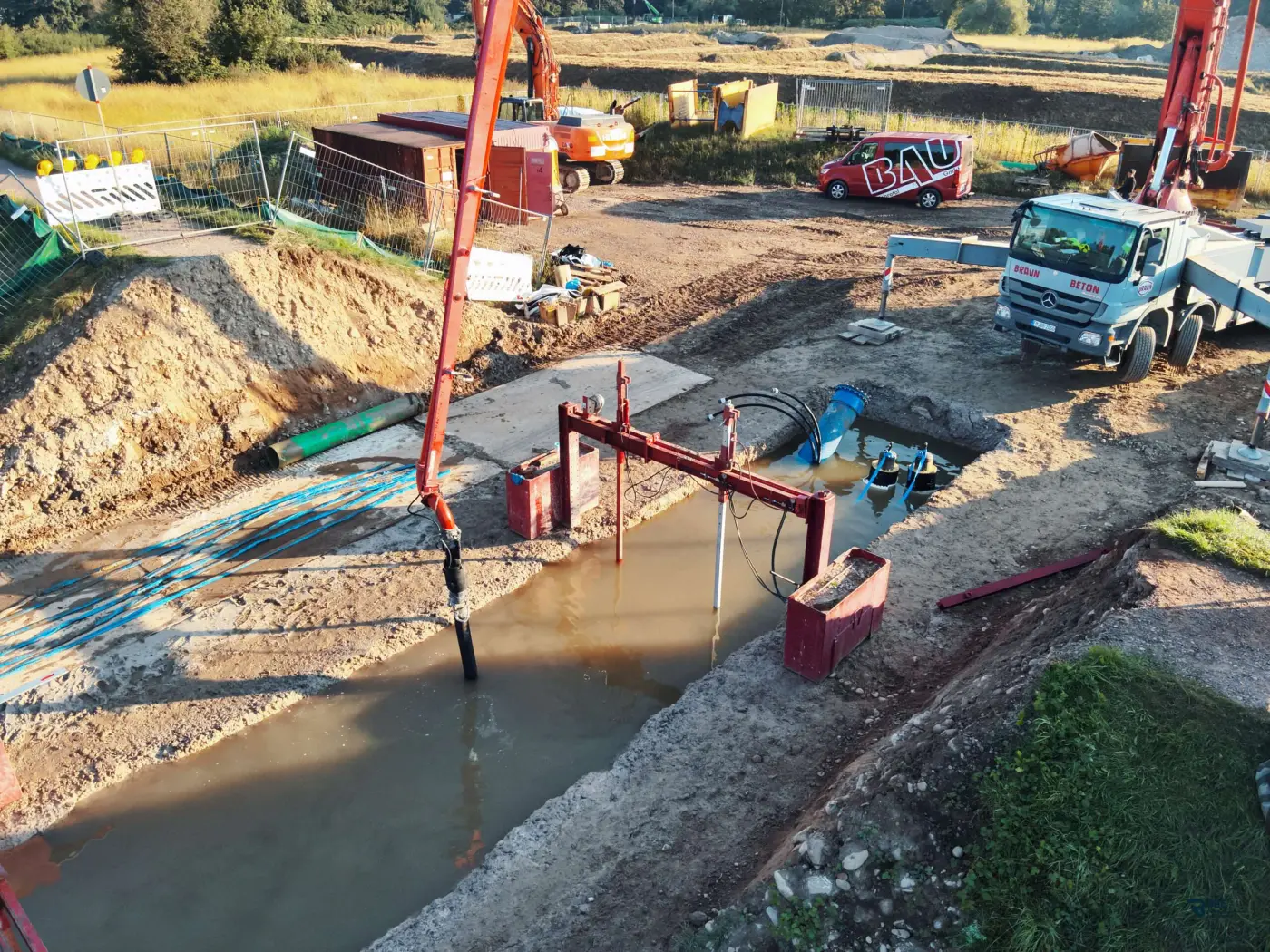

Zweitverfüllung Flüssigboden in Geoponton -
Abschluss Dammwiederherstellung aus Flüssigboden
