Gewässerquerung ohne Wasserhaltung durch Flüssigboden und Geoponton – umweltverträglich, genehmigungssicher und ressourcenschonend umgesetzt.
Freiburg Dreisam – nachhaltige Dükerlösung unter hohen Umweltauflagen
Bei der Querung der Dreisam in Freiburg wurde eine Fernwärmeleitung über rund 350 m unter anspruchsvollen wasserrechtlichen und ökologischen Bedingungen realisiert. Ziel war eine Bauweise ohne Eingriff in den Gewässerabfluss, ohne Beeinträchtigung des Grundwassers und mit maximaler Genehmigungsfähigkeit.
Mit einem RSS-Geoponton und Flüssigboden konnte eine offene, reversible und umweltverträgliche Dükerlösung umgesetzt werden – unter Nutzung des vorhandenen Bodens als Baustoff.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Gewässerquerung ohne Stauwirkung oder Eingriff in den Flussquerschnitt
- Einhaltung strenger Umwelt- und Wasserrechtsauflagen
- Schutz von Fisch- und Laichzeiten
- Kein Einfluss auf Grundwasser und Untergrundströmung
- Konventionelle Verfahren (Mikrotunneling, Spundwand etc.) nicht zulässig
02 / 05
Die Lösung
- Einsatz eines monolithischen RSS-Geopontons
- Herstellung im Kontraktorverfahren unter Wasser
- Offene Bauweise ohne massive Betonkonstruktionen
- Aushub im Block und Absenken der Leitungen
- Verfüllung mit Flüssigboden (Primär- und Sekundärmaterial)
03 / 05
Fachplanerische Lösung
- Hydrogeologische Modellierung zur Bewertung des Grundwasserverhaltens
- FE-basierte statische Dimensionierung des Geopontons
- Entwicklung standortspezifischer Flüssigbodenrezepturen
- Nachweis von Tragfähigkeit, Verformung und Umweltverträglichkeit
- Abstimmung mit Behörden und Sicherstellung der Genehmigungsfähigkeit
04 / 05
FiFB-Lösungen
- Nutzung des Aushubbodens als Flüssigboden
- Rezepturentwicklung für Geoponton und Rohrbettung
- Einstellung definierter mechanischer und hydraulischer Eigenschaften
- Qualitätssicherung über Prüf- und Nachweiskonzepte
- Sicherstellung langfristiger Stabilität und Umweltverträglichkeit
05 / 05
Flüssigboden-Anwendung
- Dükerung von Fernwärmeleitungen unter Gewässern
- Einsatz im sensiblen Fluss- und Uferbereich
- Monolithisches, hydraulisch stabiles Bauwerk
- Ringspaltfreie Bettung der Leitungen
- Nachhaltige Alternative zu Mikrotunneling und klassischen Verfahren
Bilder
Eindrücke aus dem Projekt
-

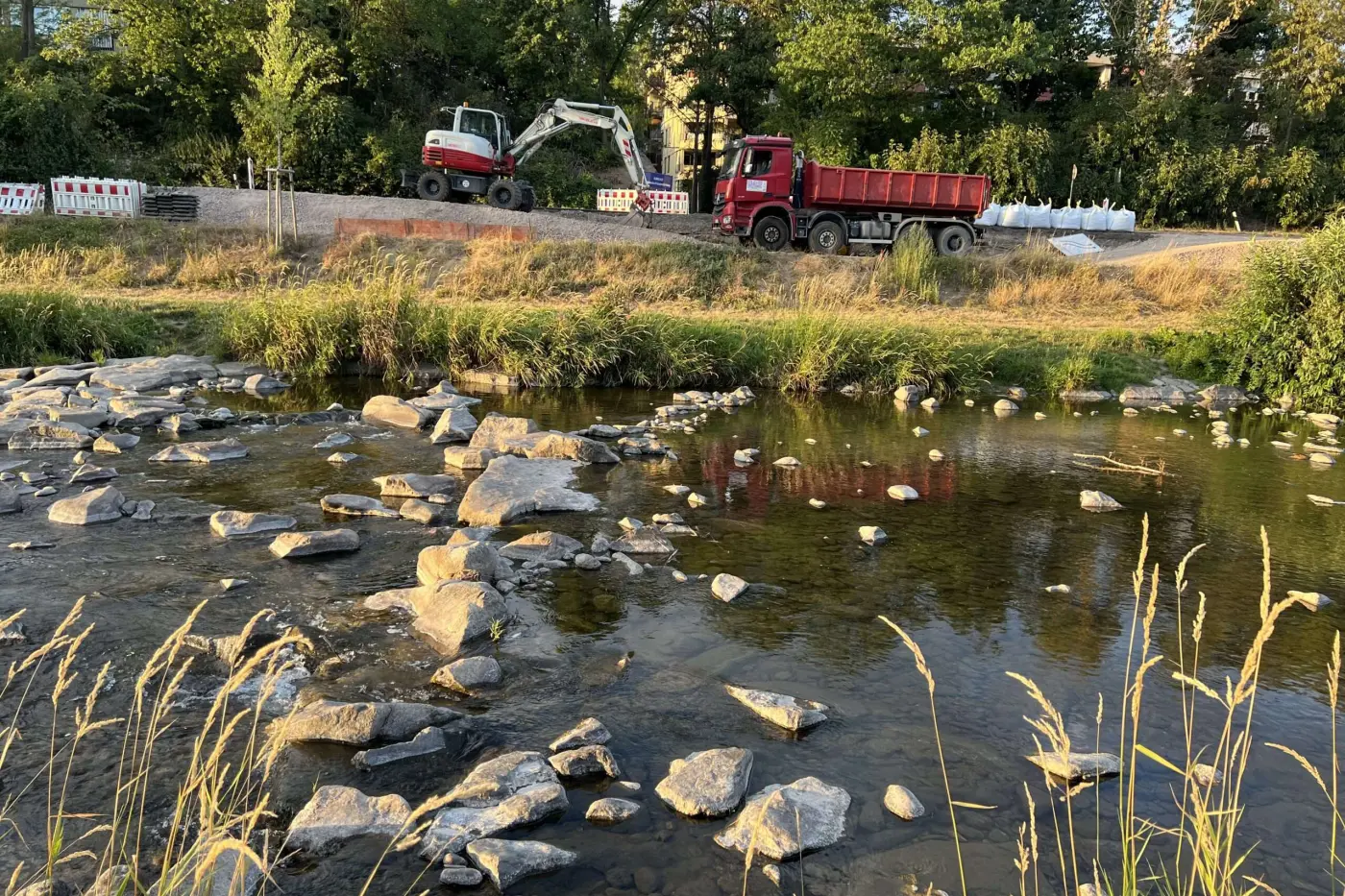

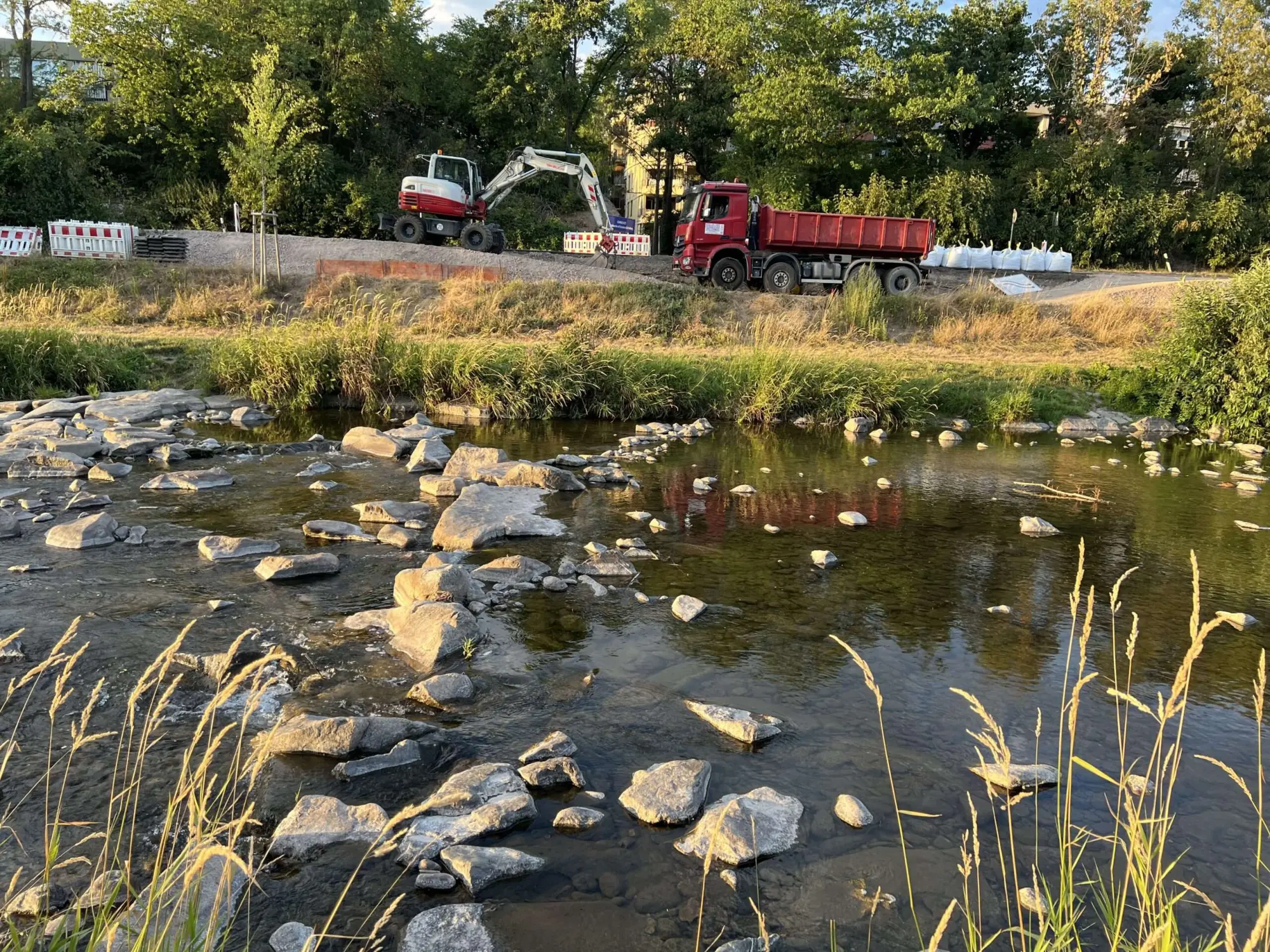

Ausgangssituation Gewässer -

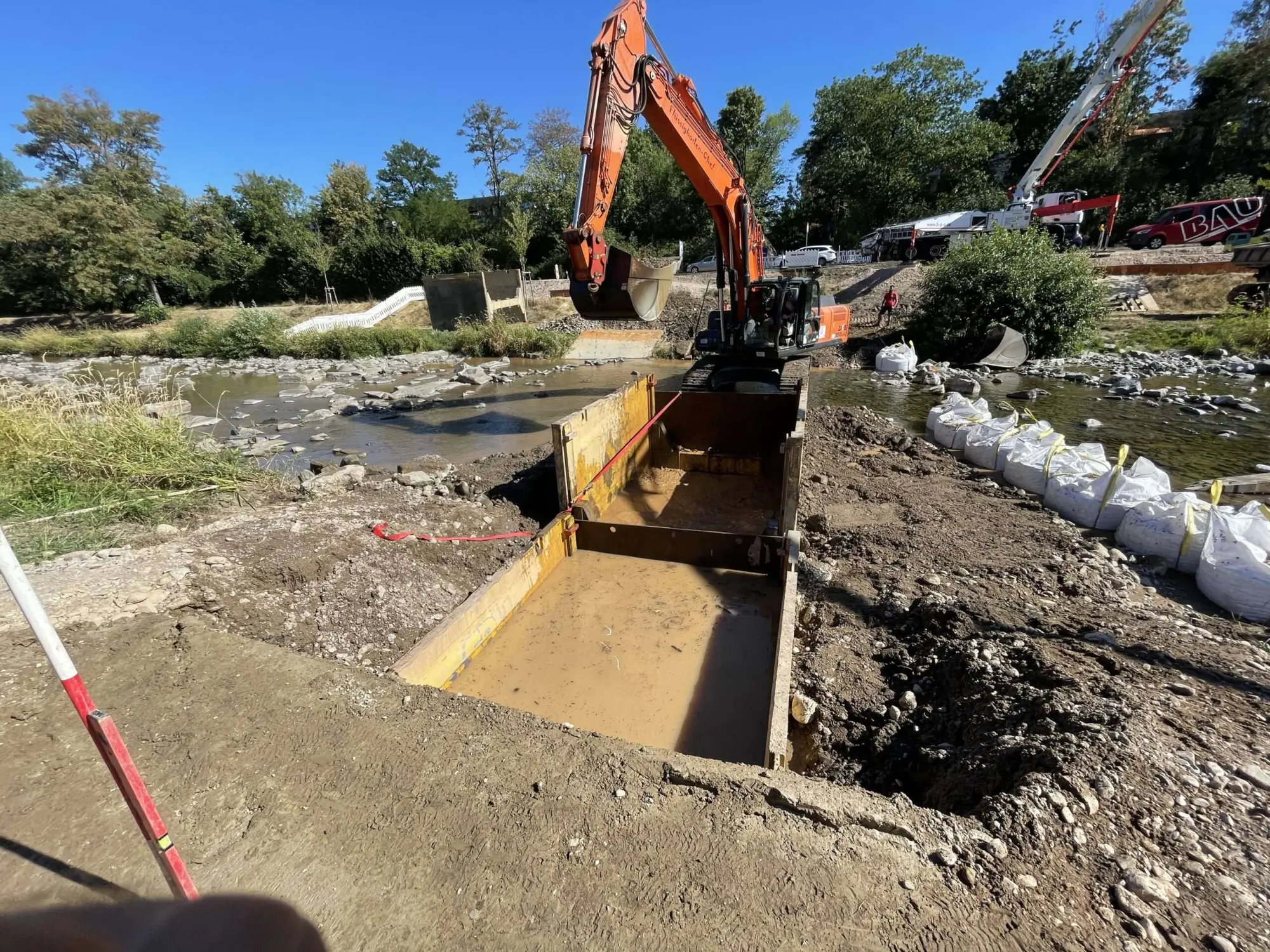

Aushub in Gewässer -

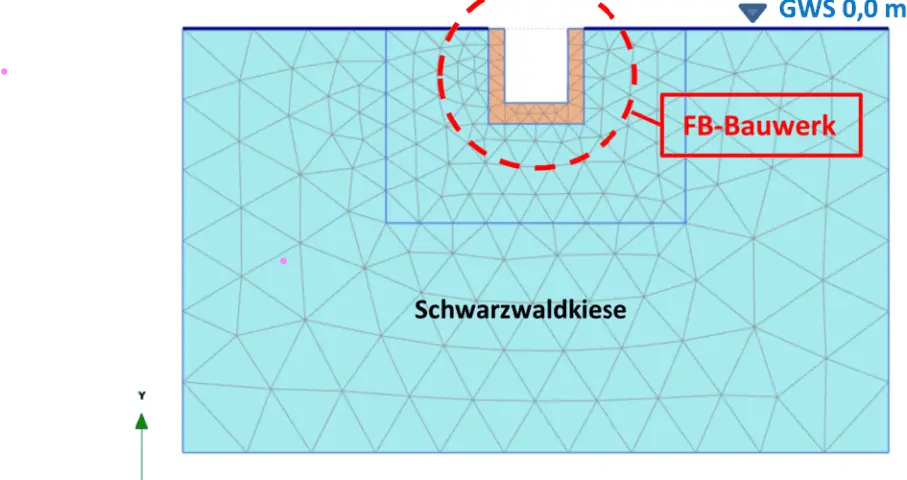

Statische Dimenionierung und Standsicherheits RSS-Geoponton -

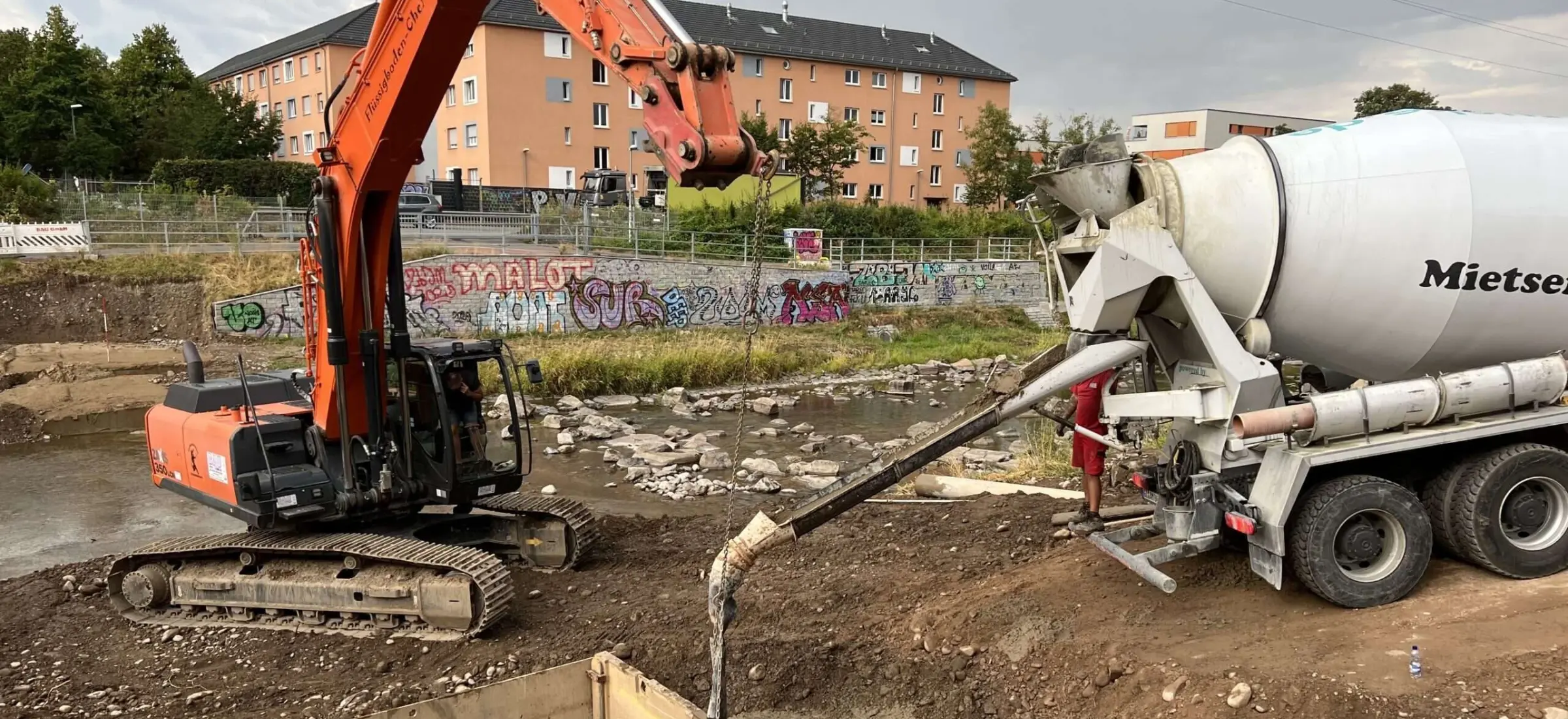

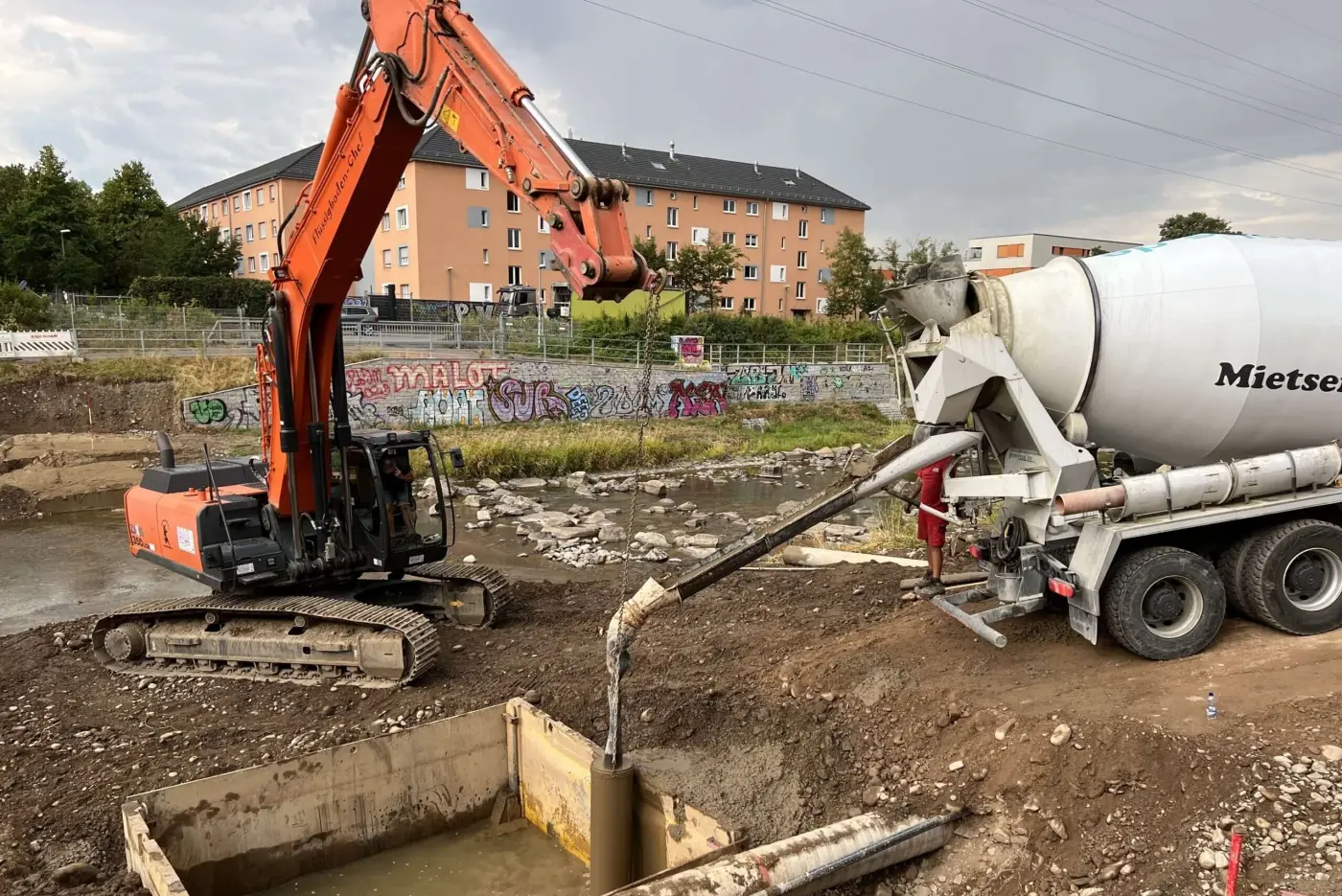

Beginn Verfüllung mit Flüssigboden im Uferbereich im Kontraktorverfahren -

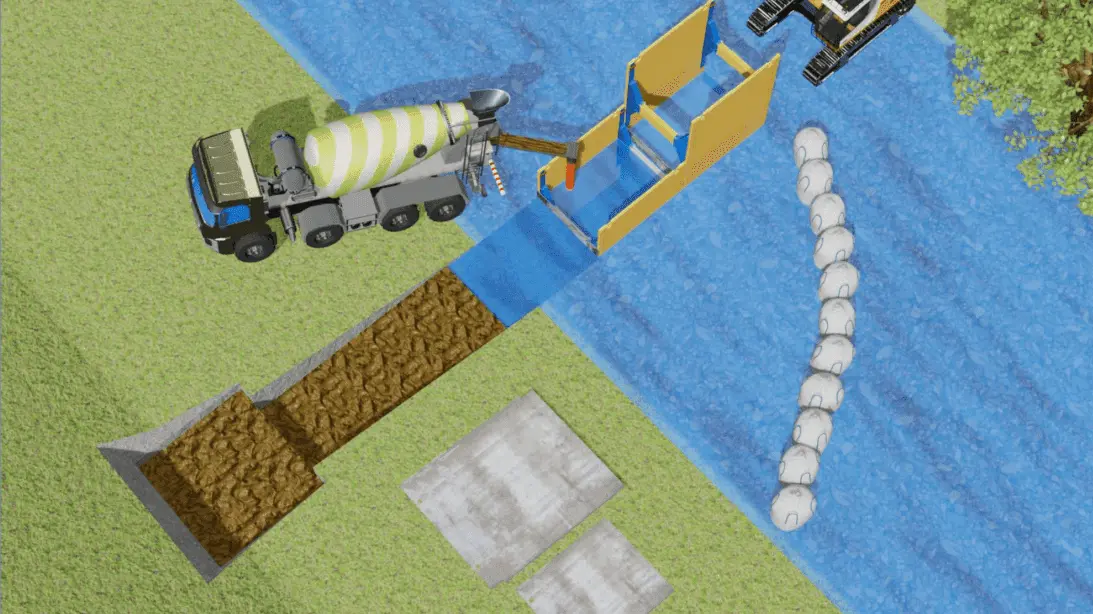

Technologie Verfüllung im RSS Geoponton -
Verfüllung mit Flüssigboden unter Wasser -

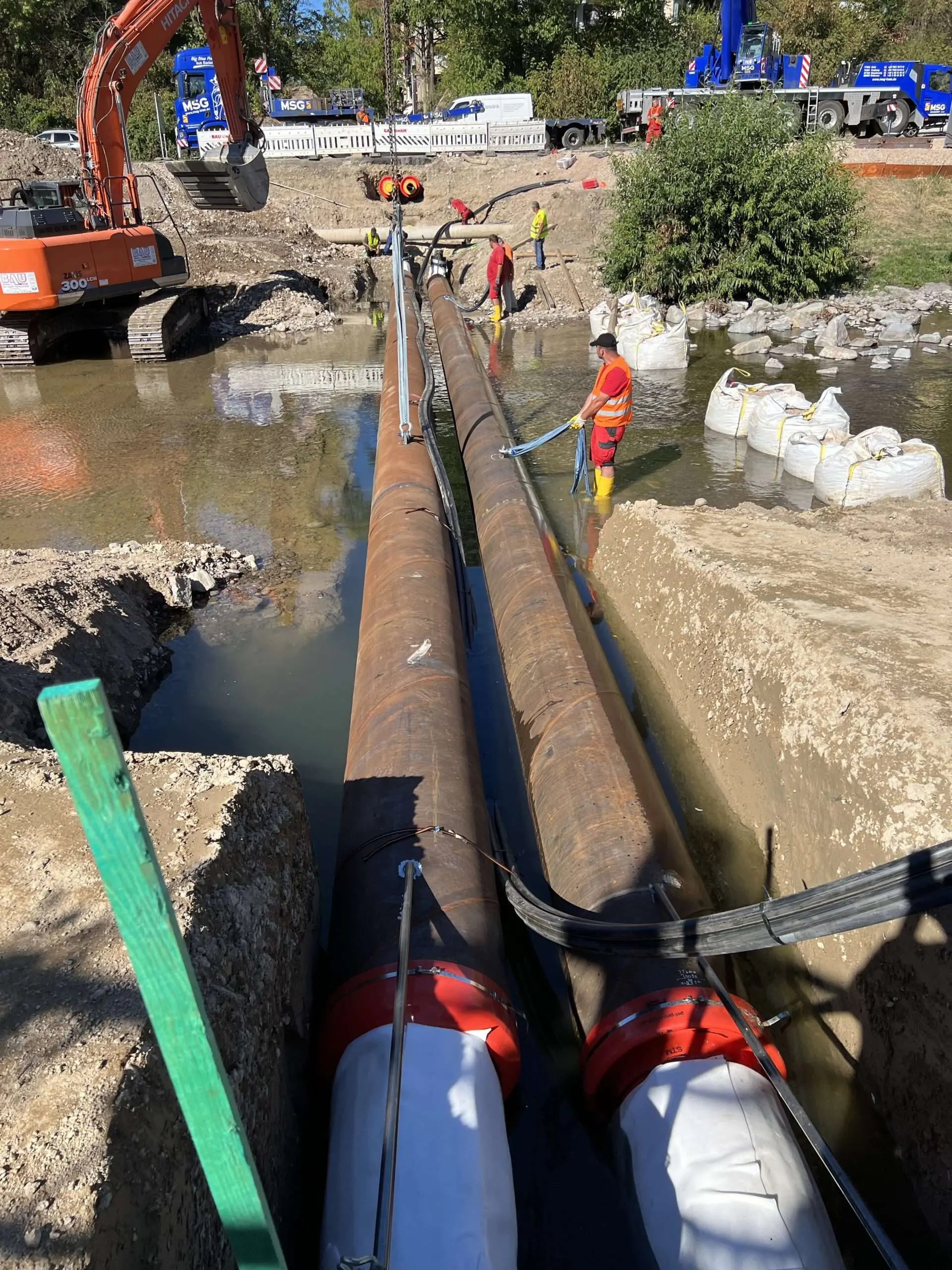

Verlegen der Rohre im RSS Geoponton -
Freigelegte Fernwärmeleitung unterhalb einer Straße mit vorbereiteter Baugrube – idealer Anwendungsfall für Flüssigboden zur spannungsarmen und dauerhaften Leitungsbettung
