Nürnberg Hochspannungsprojekt mit Flüssigboden-Muffengruben
- Bereich
- Erdkabelbau
Projekt
Thermisch optimierte Muffengruben mit Flüssigboden – nachhaltig, lösbar und aus lokalem Boden hergestellt. Sichere Wärmeableitung und langfristige Stabilität für Hochspannungskabel.
Nürnberg – thermisch optimierte Muffengrubenverfüllung
Im innerstädtischen Hochspannungsprojekt in Nürnberg wurden Muffengruben unter hohen technischen und normativen Anforderungen hergestellt. Ziel war eine dauerhaft thermisch stabile, wirtschaftliche und nachhaltige Lösung für den Betrieb sensibler Kabelsysteme unter beengten innerstädtischen Bedingungen.
Durch den Einsatz von Flüssigboden aus dem örtlichen Boden konnte eine homogene, wärmeleitfähige und dauerhaft lösbare Verfüllung realisiert werden. Dabei wurden Hohlräume konsequent vermieden, die Wärmeabfuhr gezielt optimiert und die mechanischen sowie thermischen Anforderungen langfristig sichergestellt.
Gleichzeitig ermöglichte die Bauweise eine nahezu vollständige Wiederverwendung des anstehenden Materials und erfüllte damit sowohl technische als auch ökologische und wirtschaftliche Anforderungen moderner Infrastrukturprojekte.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Sicherstellung der thermischen Stabilität von Hochspannungskabeln
- Optimierung der Wärmeableitung im Muffenbereich
- Einhaltung strenger Werks- und Normvorgaben
- Vermeidung von Hohlräumen und Austrocknung
- Nachhaltiger Umgang mit (teilweise kontaminiertem) Bodenmaterial
02 / 05
Die Lösung
- Einsatz einer projektspezifischen Flüssigbodenrezeptur
- Verfüllung der Muffengruben vollständig mit Flüssigboden
- Entfall klassischer Bettungsschichten (z. B. Magerbeton)
- Trennung von Kabelbereich und darüberliegenden Schichten
- Sicherstellung der späteren Wiederlösbarkeit
03 / 05
Fachplanerische Lösung
- Planung der Muffengrubenverfüllung unter thermischen Anforderungen
- Abstimmung mit Netzbetreiber zur Optimierung der Bauweise
- Nachweisführung mittels Temperaturfeldmodell
- Integration wirtschaftlicher und logistischer Vorteile
- Umsetzung der Kreislaufwirtschaft durch Bodenwiederverwendung
04 / 05
FiFB-Lösungen
- Entwicklung und Validierung der Flüssigbodenrezepturen
- Einstellung thermischer und mechanischer Zielparameter
- Sicherstellung von Schwindungsfreiheit und Hohlraumfreiheit
- Nachweis langfristiger Materialeigenschaften
- Qualitätssicherung durch Fremdüberwachung und Prüfkonzepte
05 / 05
Flüssigboden-Anwendung
- Verfüllung von Muffengruben im Hochspannungsbereich
- Einsatz bei Erdkabelprojekten mit hohen thermischen Anforderungen
- Herstellung wärmeleitfähiger und homogener Verfüllkörper
- Nutzung auch von kontaminiertem Bodenmaterial
- Nachhaltige Alternative zu konventionellen Bettungssystemen
Bilder
Eindrücke aus dem Projekt
-

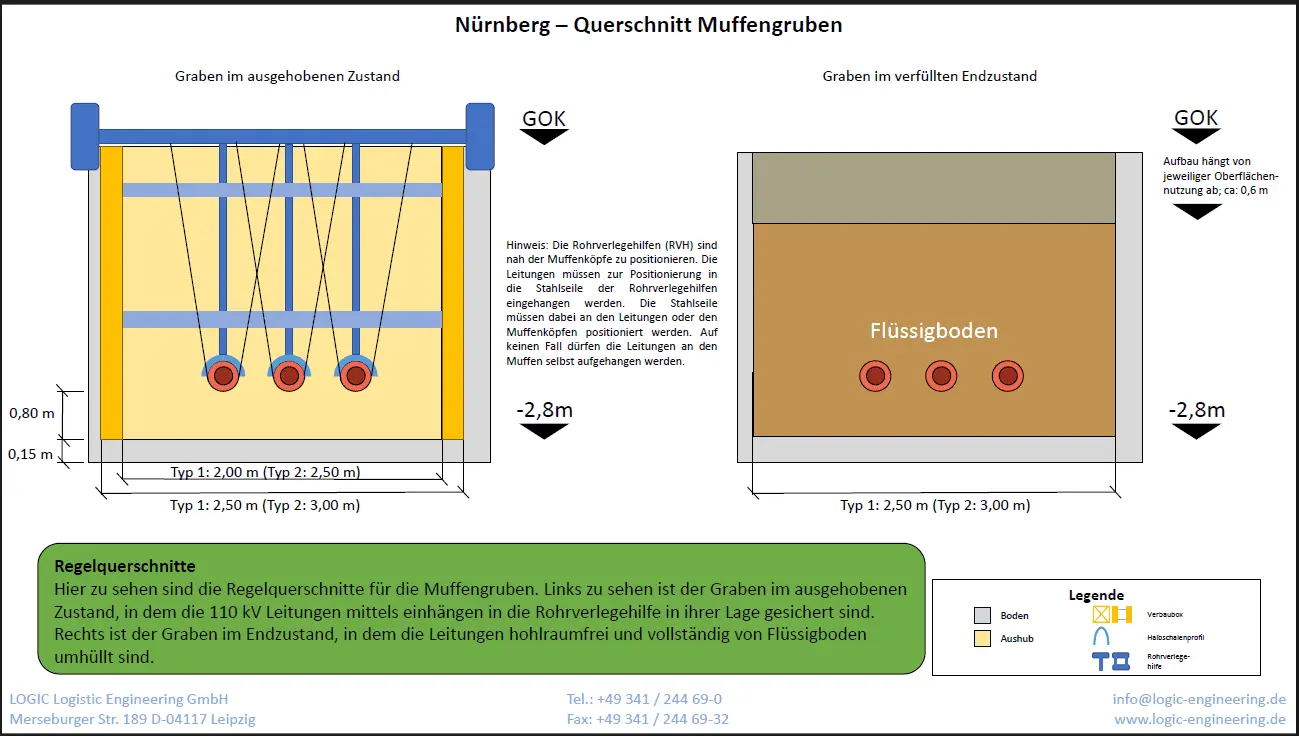

Querschnitt Muffengruben mit Flüssigboden -
Querschnitt_Muffengruben2 -

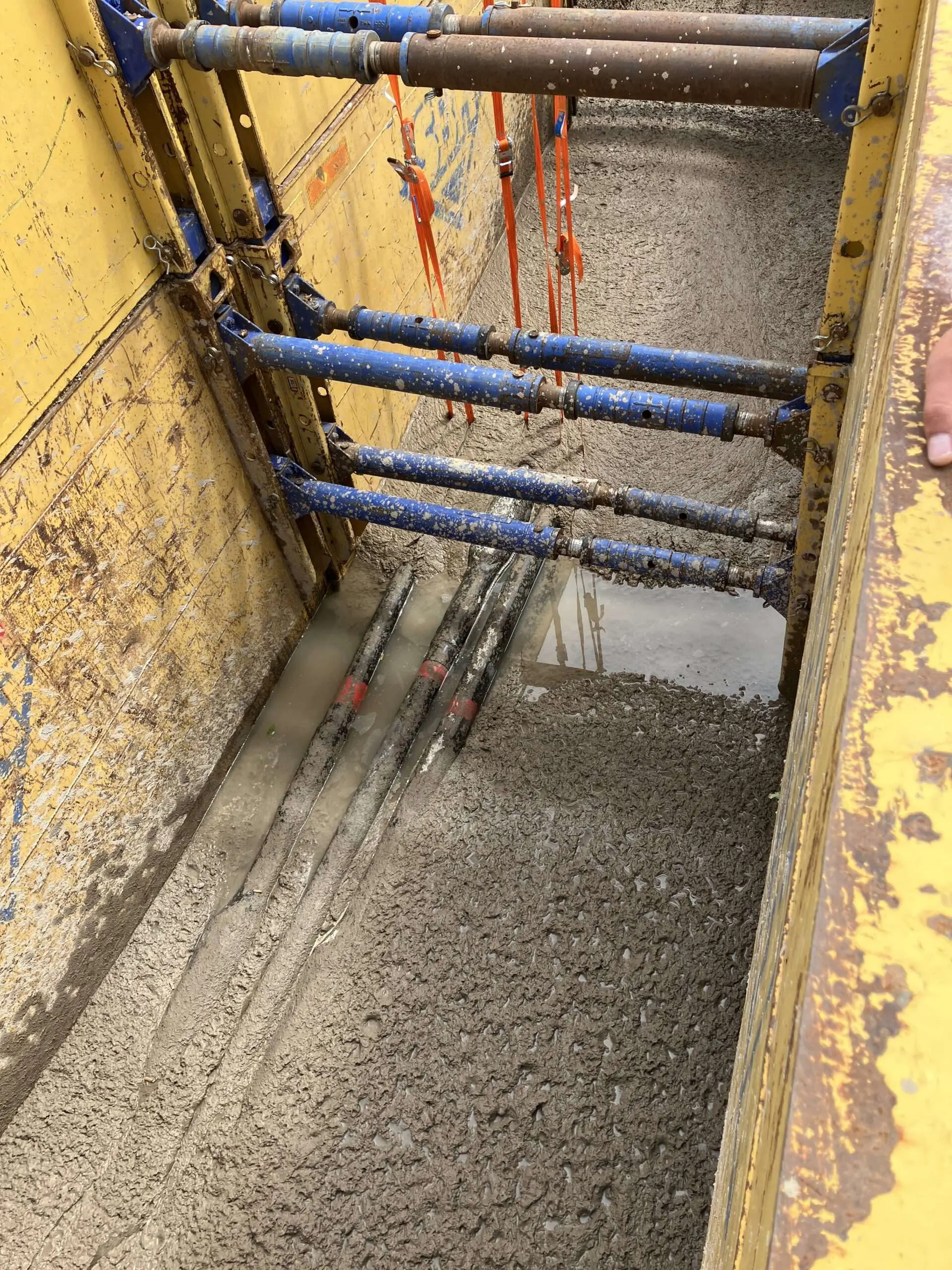

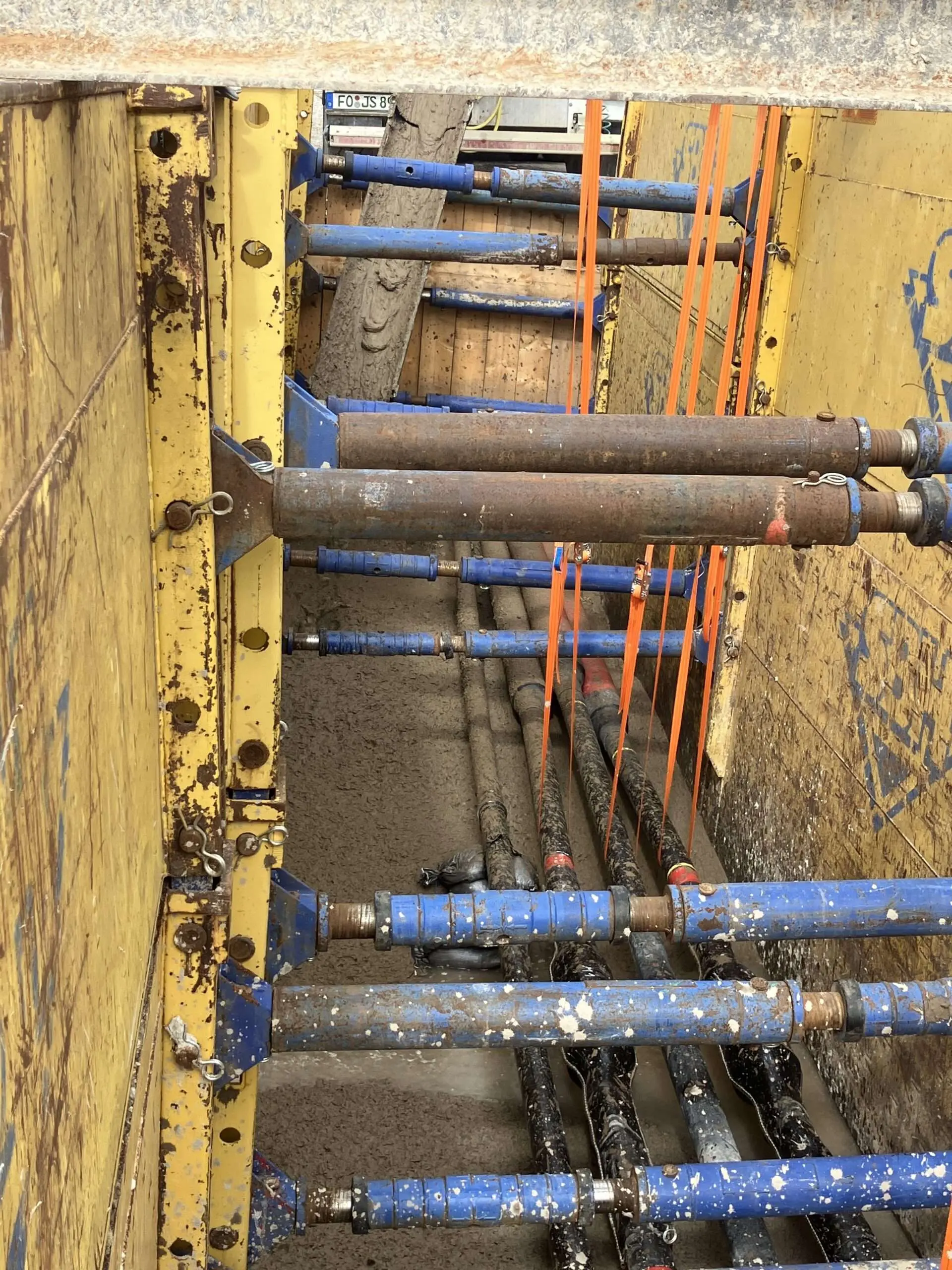

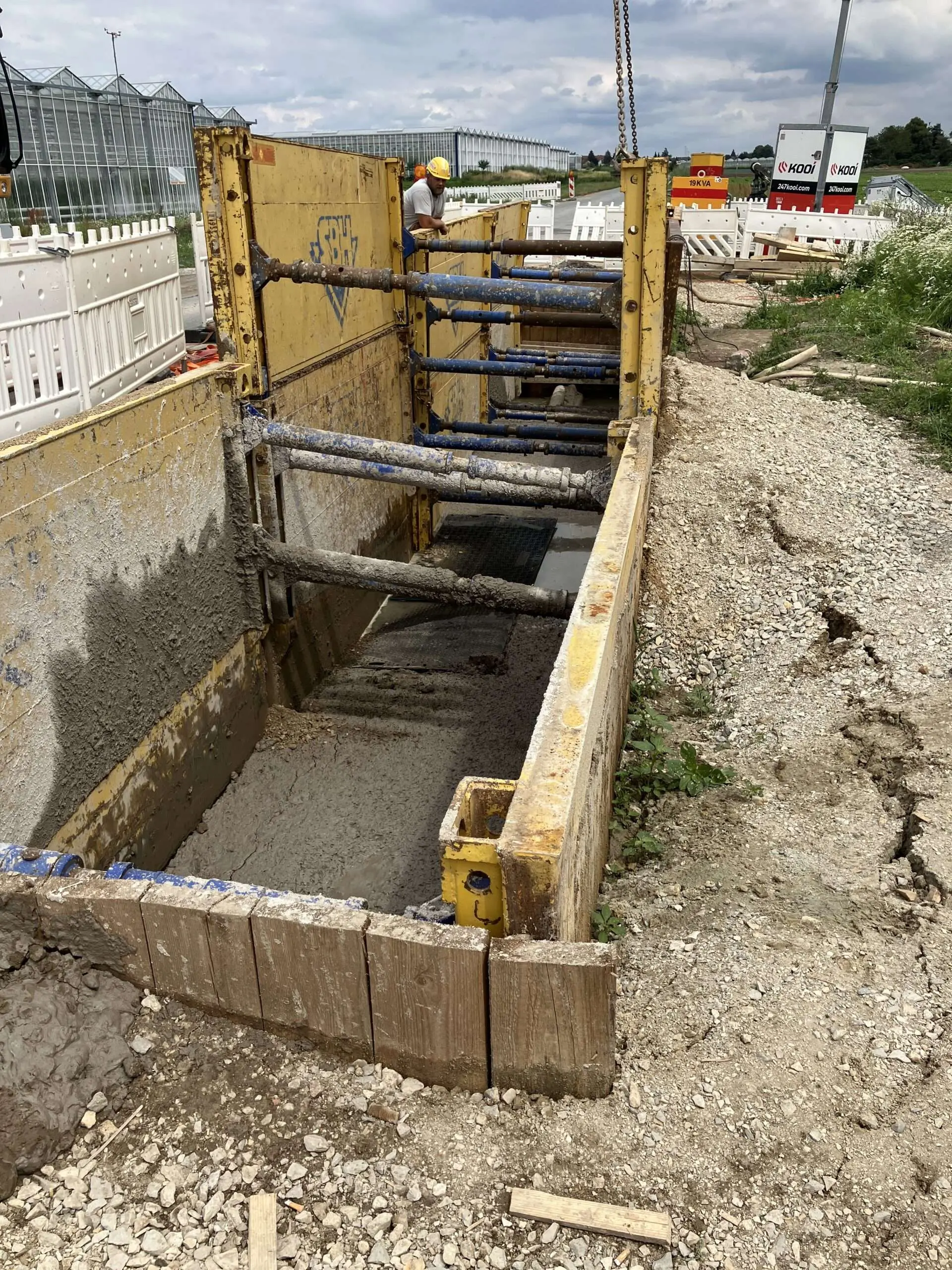

Verfüllung Hochspannungsleitung in Flüssigboden in Muffengrube -

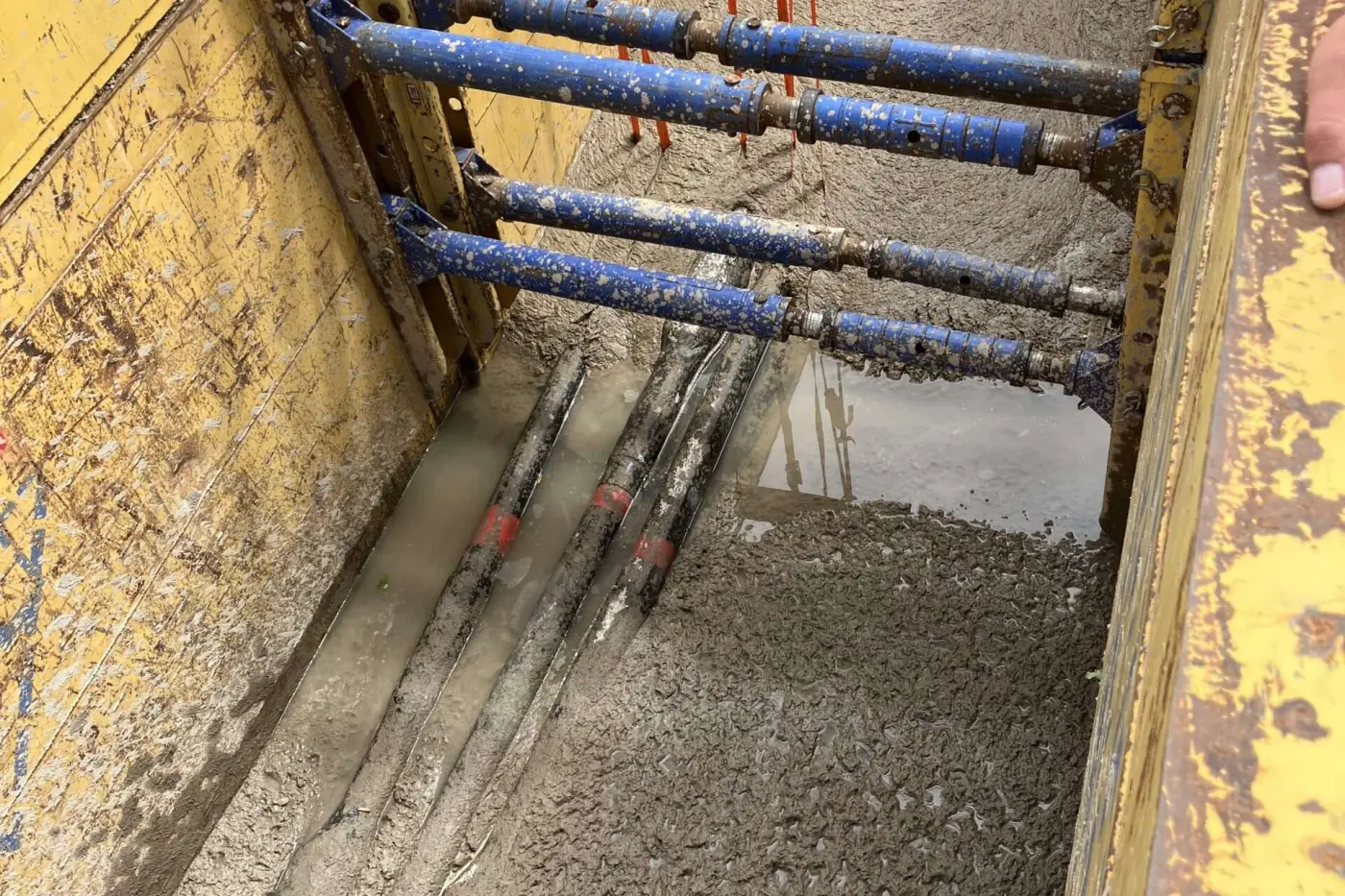

Weitere Verfüllung Hochspannungsleitung in Flüssigboden in Muffengrube -

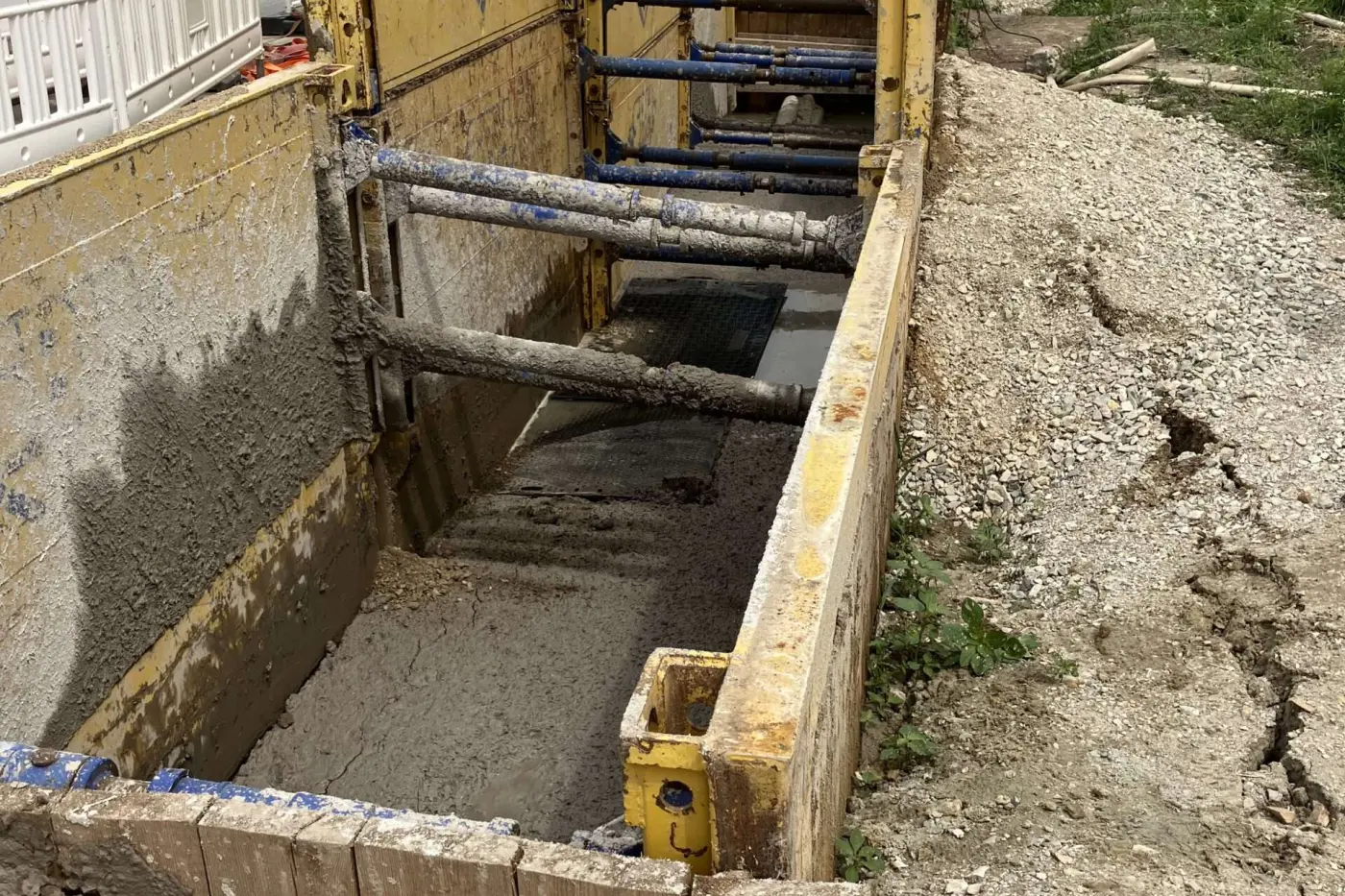

Aufbringen Trennschicht nach 1. Verfüllung Flüssigboden Muffengrube -

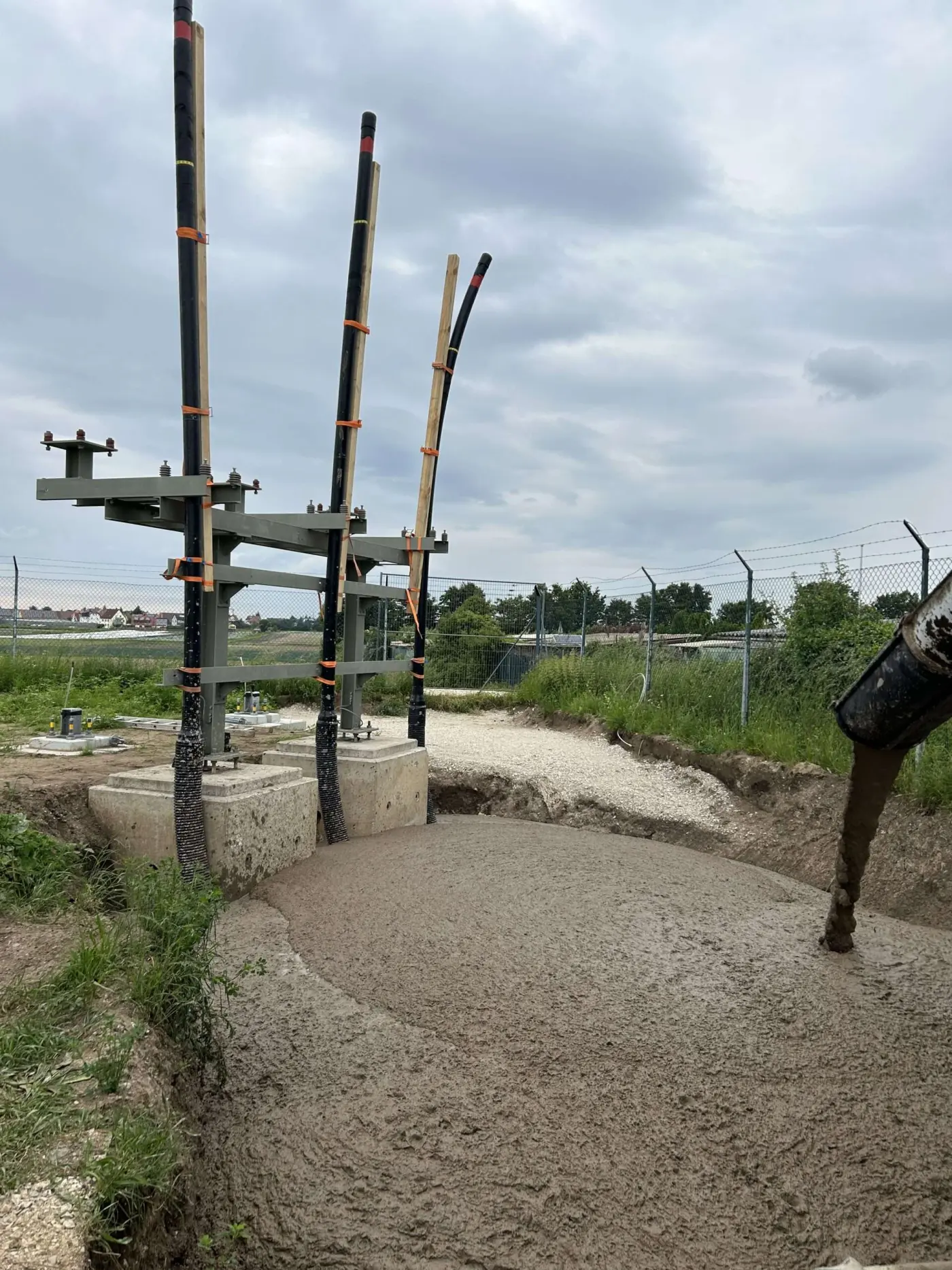

Verfüllung Hochspannungsleitung in Flüssigboden in Muffengrube bis GOK -

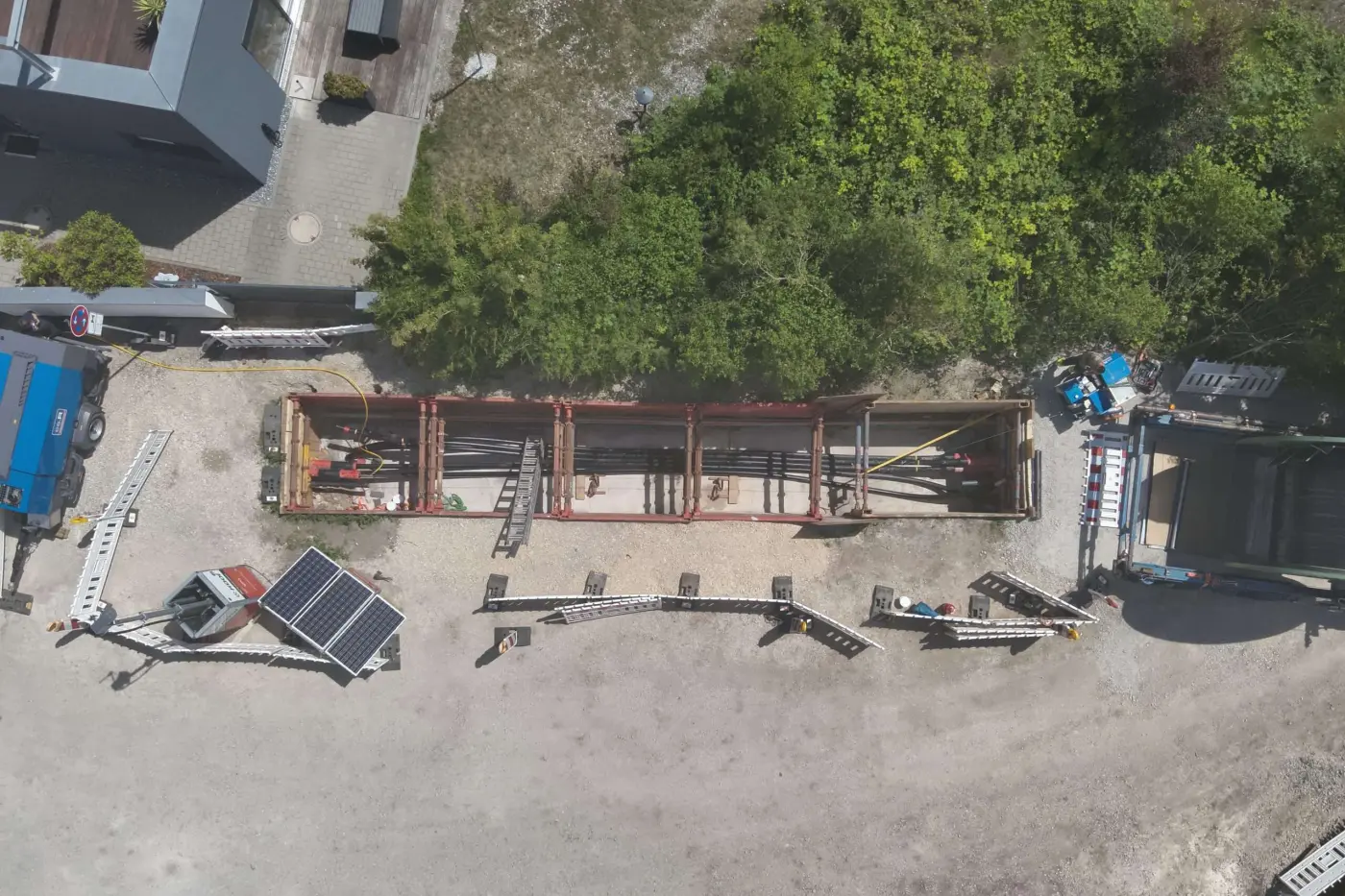

Muffengrube 2 Draufsicht für Verfüllung mit Flüssigboden -

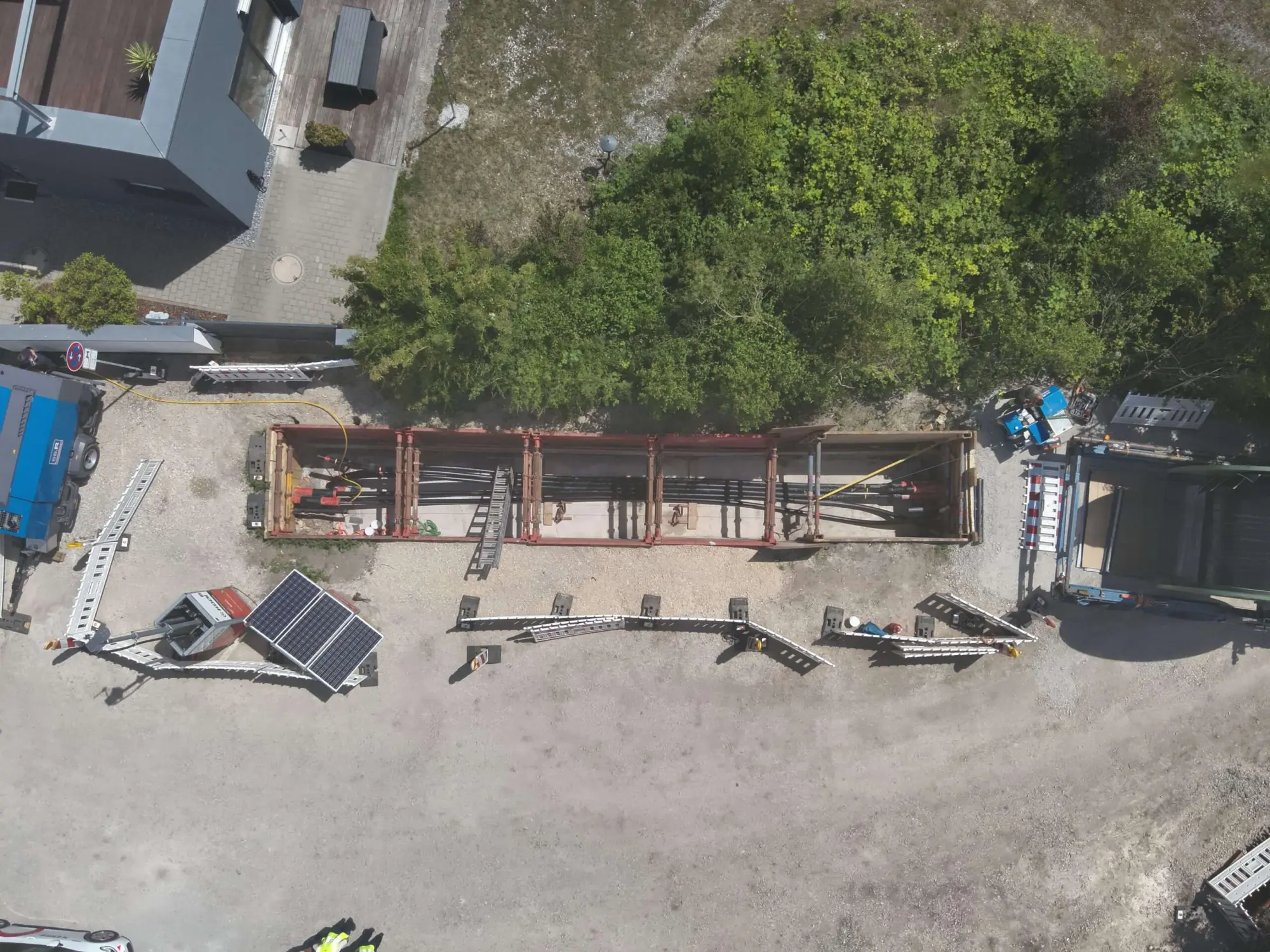

Muffengrube 2 Draufsicht für Verfüllung mit Flüssigboden 2 -
Muffengrube 2 Draufsicht für Verfüllung mit Flüssigboden 3
