Wasserdichte Baugrube im Grundwasser durch RSS-Wand – wirtschaftlich und ohne Bohrpfahlwand.
Sichere Baugrube unter anspruchsvollen hydrogeologischen Bedingungen
Beim Neubau des Pumpwerks Blauwasser in Breisach/Burkheim musste eine über die gesamte Bauzeit wasserdichte Baugrube unter komplexen Baugrund- und Grundwasserverhältnissen hergestellt werden. Ziel war eine technisch sichere, wirtschaftliche und nachhaltige Alternative zu konventionellen Verbauverfahren.
Durch den Einsatz einer RSS-Wand konnte die geplante Bohrpfahlwand vollständig ersetzt werden. Die Lösung ermöglicht eine homogene, dichte und tragfähige Baugrubenumschließung mit kontrolliertem Verformungsverhalten – auch bei wechselnden Felshorizonten und hoher Grundwasserbelastung.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Direkt anstehendes Grund- und Schichtenwasser
- Heterogene und teilweise verwitterte Felsschichten
- Sichere Einbindung des Verbaus in den Fels
- Hohe Bau- und Gerätebelastungen
- Konventionelle Bohrpfahlwand wirtschaftlich und ökologisch ungünstig
02 / 05
Die Lösung
- Substitution der Bohrpfahlwand durch eine RSS-Wand
- Herstellung im Pilgerschrittverfahren
- Gezielte Einbindung in den Fels
- Nutzung als wasserdichte Baugrubenumschließung
- Einsatz als verlorene Schalung für das Bauwerk
03 / 05
Fachplanerische Lösung
- 3D-FEM-basierte Dimensionierung der RSS-Wand
- Durchführung von GZT- und GZG-Nachweisen
- Anpassung an wechselnde Baugrundverhältnisse
- Hydrogeologische Nachweisführung zur Dichtwirkung
- Integration statischer, hydraulischer und baubetrieblicher Anforderungen
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Nutzung des örtlichen Materials als Baustoff
- Nachweis mechanischer und hydraulischer Eigenschaften
- Qualitätssicherung durch Bauüberwachung und Dokumentation
- CO₂-Bewertung und Optimierung der Umweltwirkungen
05 / 05
Flüssigboden-Anwendung
- Baugrubenverbau und Abdichtung im Grundwasserbereich
- Einsatz bei Pumpwerken und wasserbaulichen Anlagen
- Ersatz von Bohrpfahl- und Spundwänden
- Anwendung bei heterogenem Baugrund
- Nachhaltige und genehmigungsfähige Bauweise
Bilder
Eindrücke aus dem Projekt
-

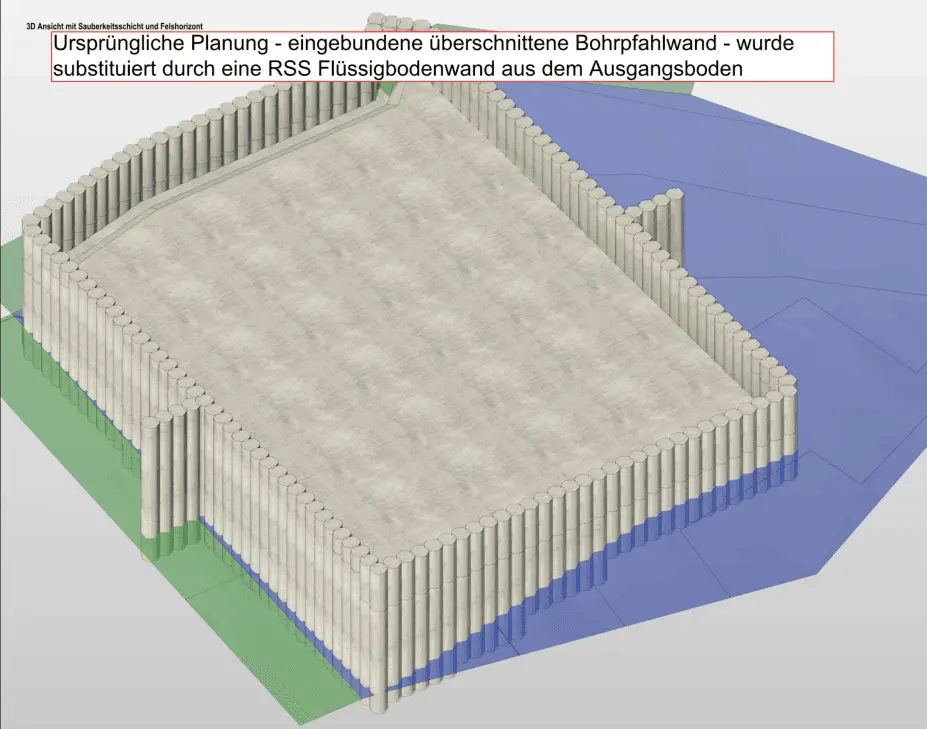

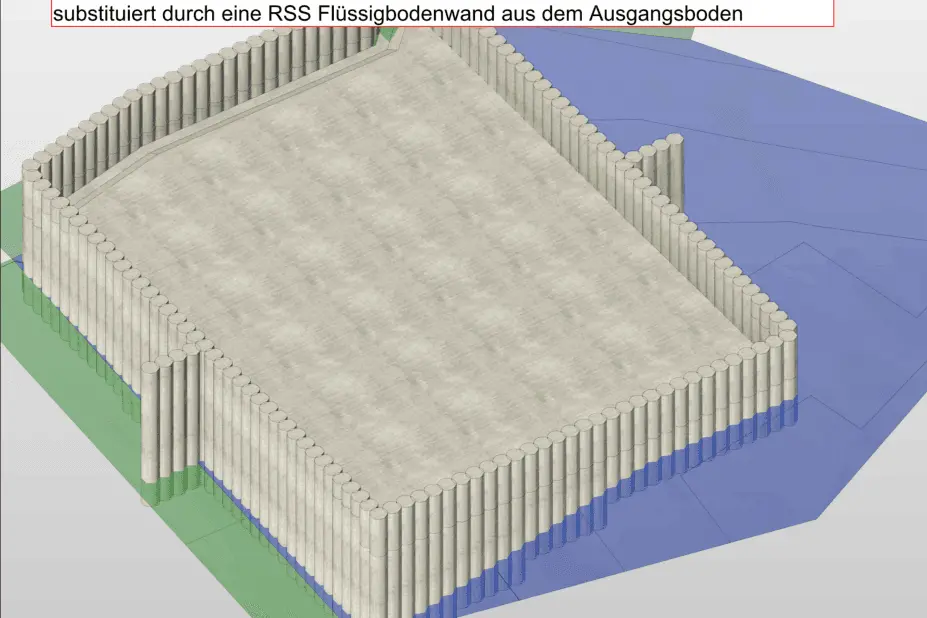

Ausgangsplanung -

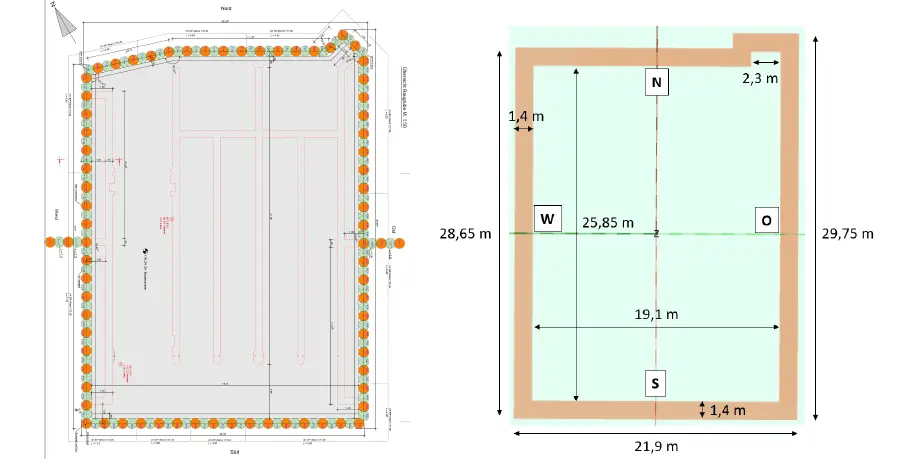

Bauwerksplanung -

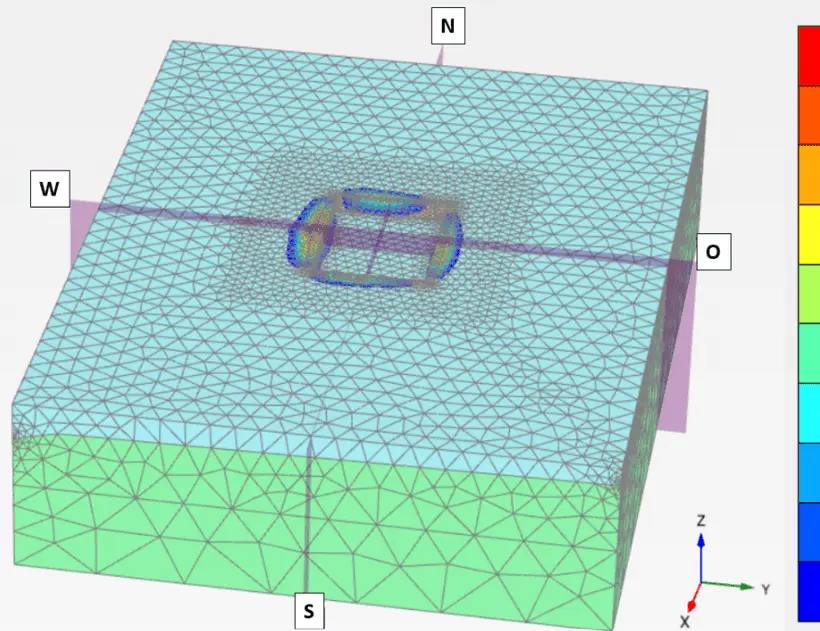

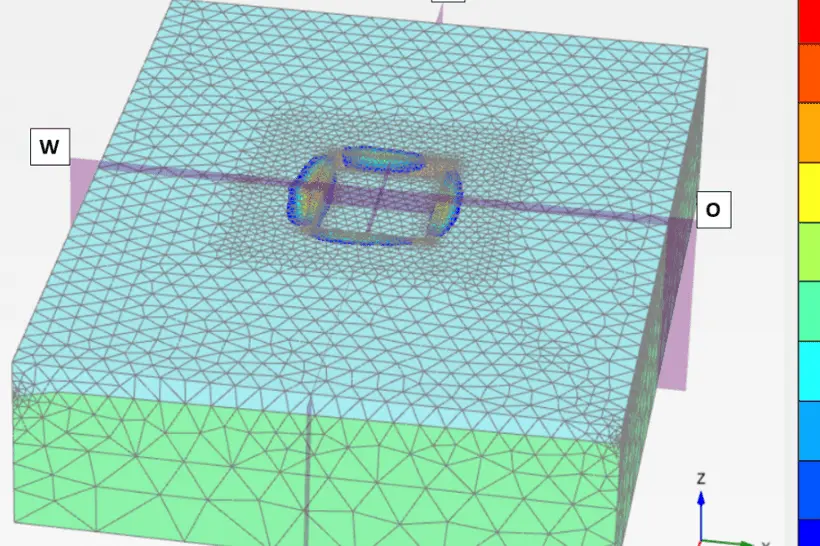

Verformungsanalyse RSS Wand -

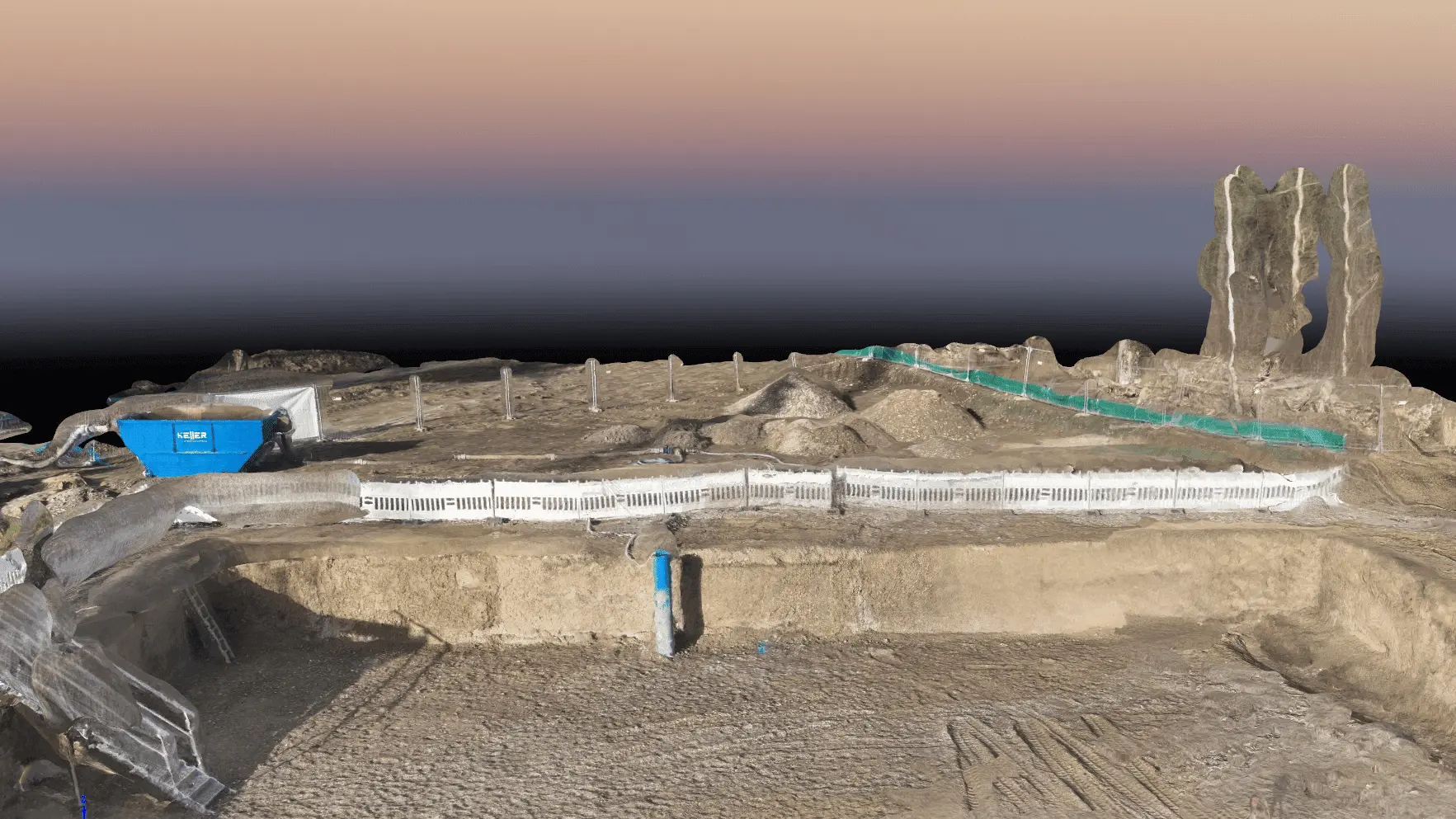

Ansicht -
Ansicht Baugrube von oben Rand -

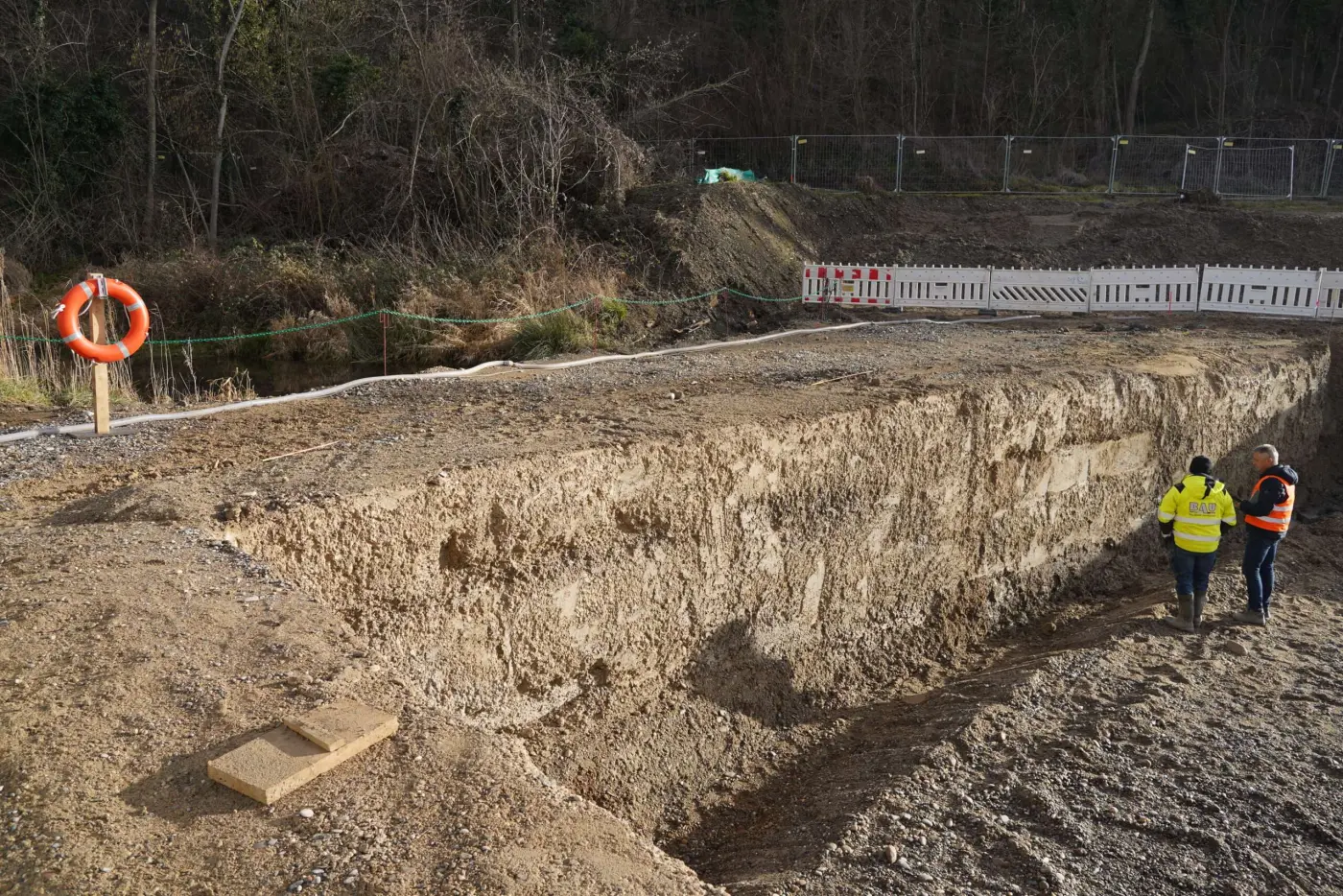

RSS Wand als verlorene Schalung -

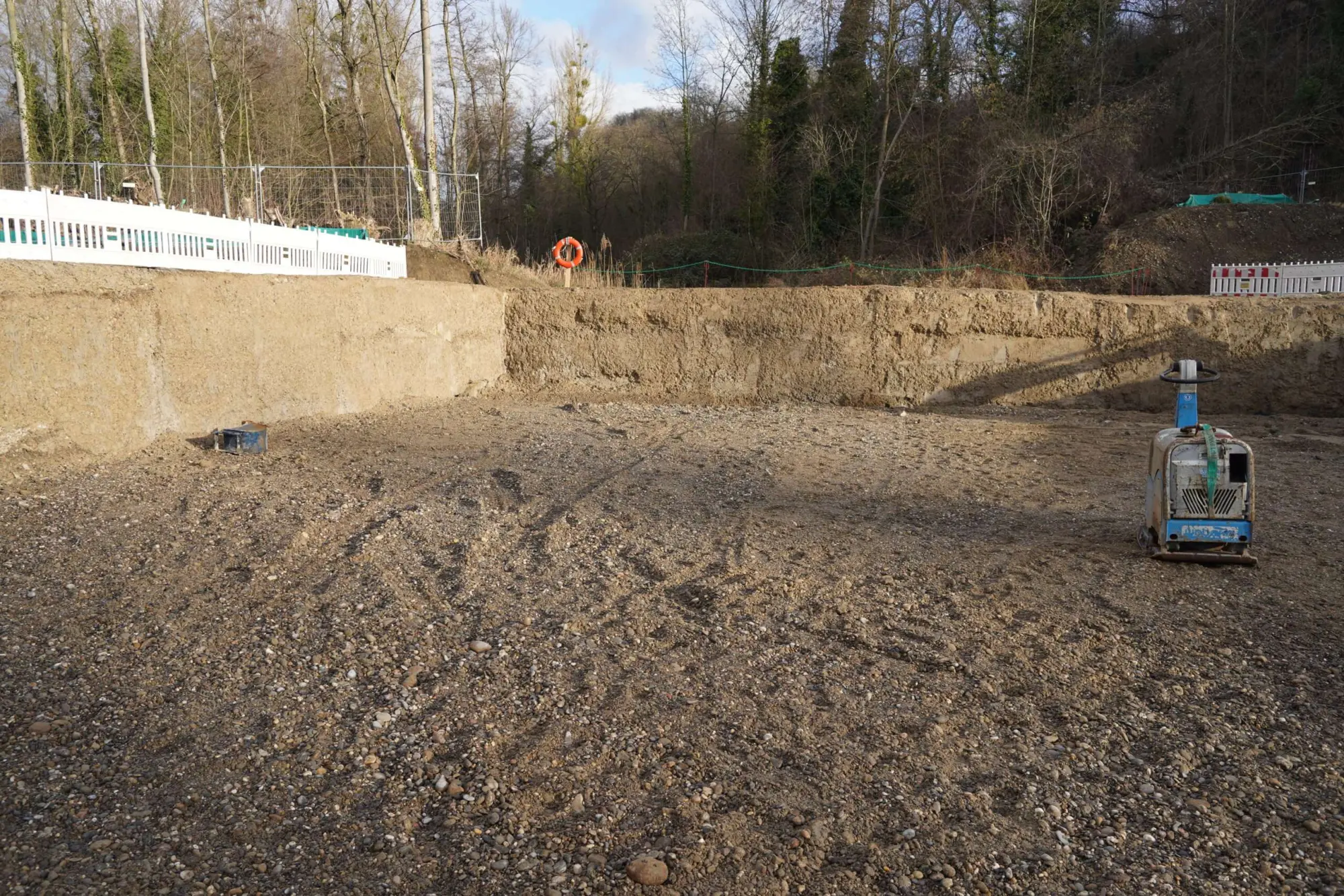

Sohle Baugrube aus örtlichem Material -
RSS Wände binden bis in dichten Fels umschliessend ein -

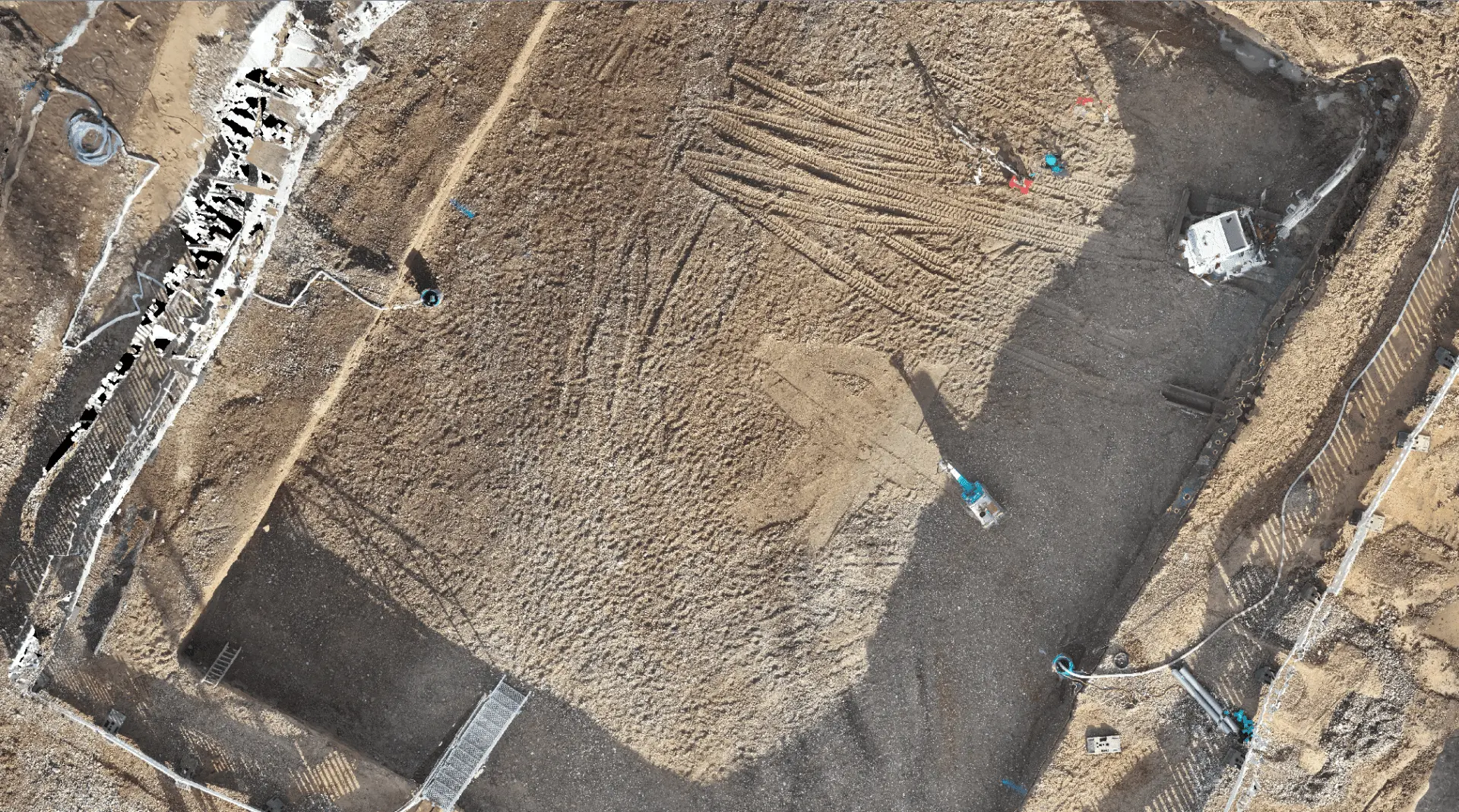

Luftbild der trockenen Flüssigbodenbaugrube -
RSS Wand als standsichere und trockene Verbaulösung -

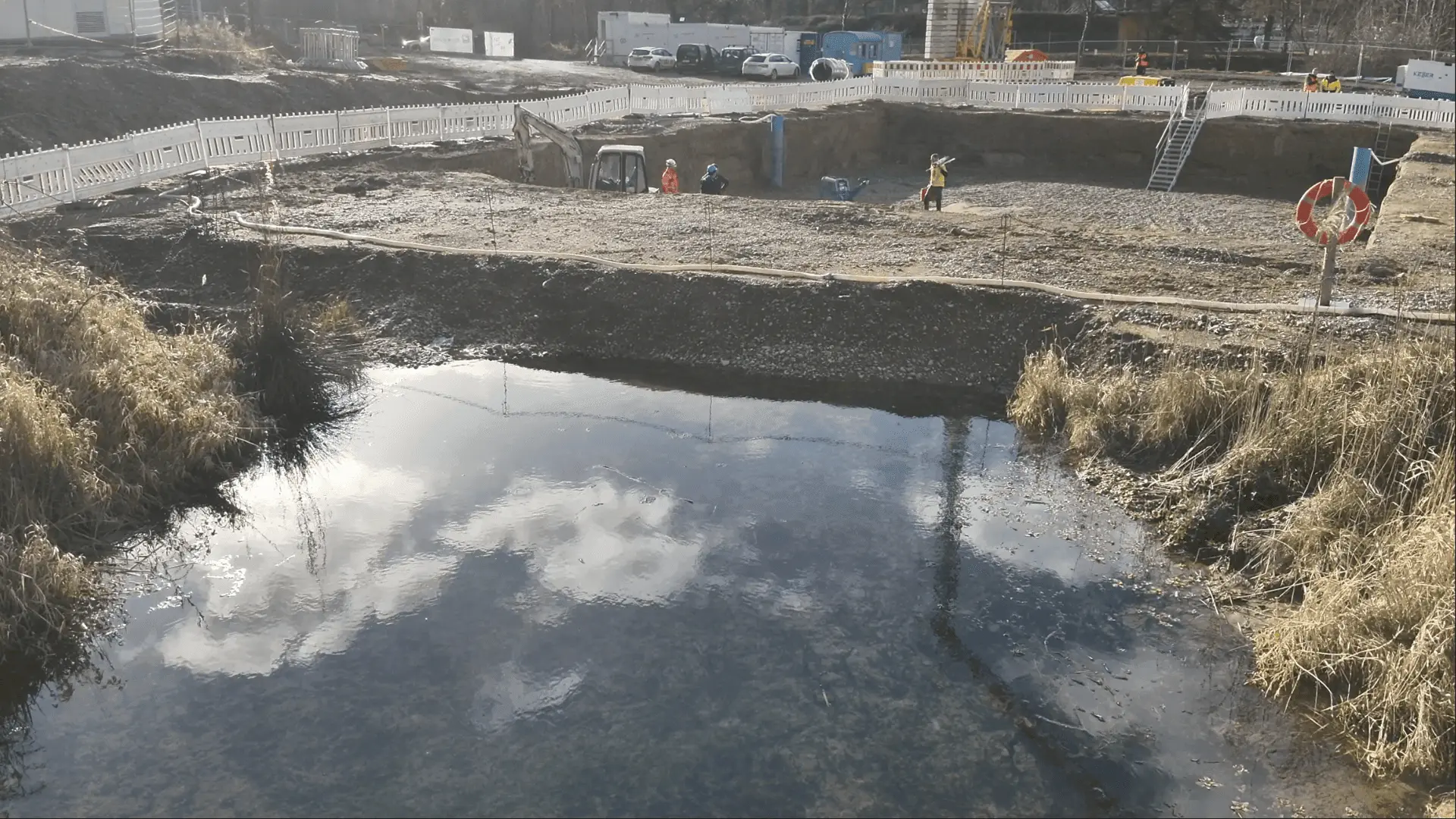

Dichtheit Baugrubd mit RSS-Wand bei anstehendem Wasser -

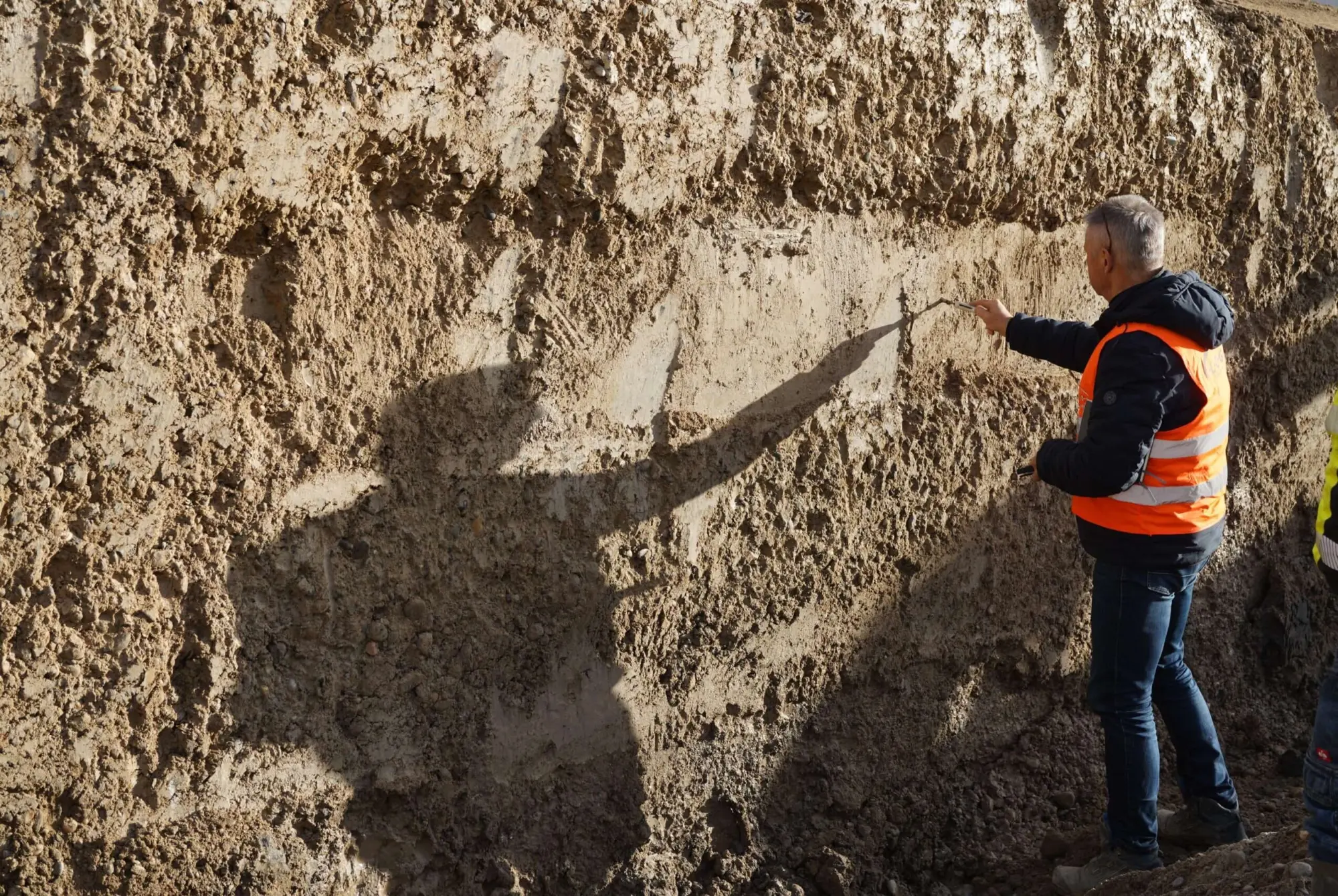

Penetrometermessung an RSS Wand zur Freigabe -

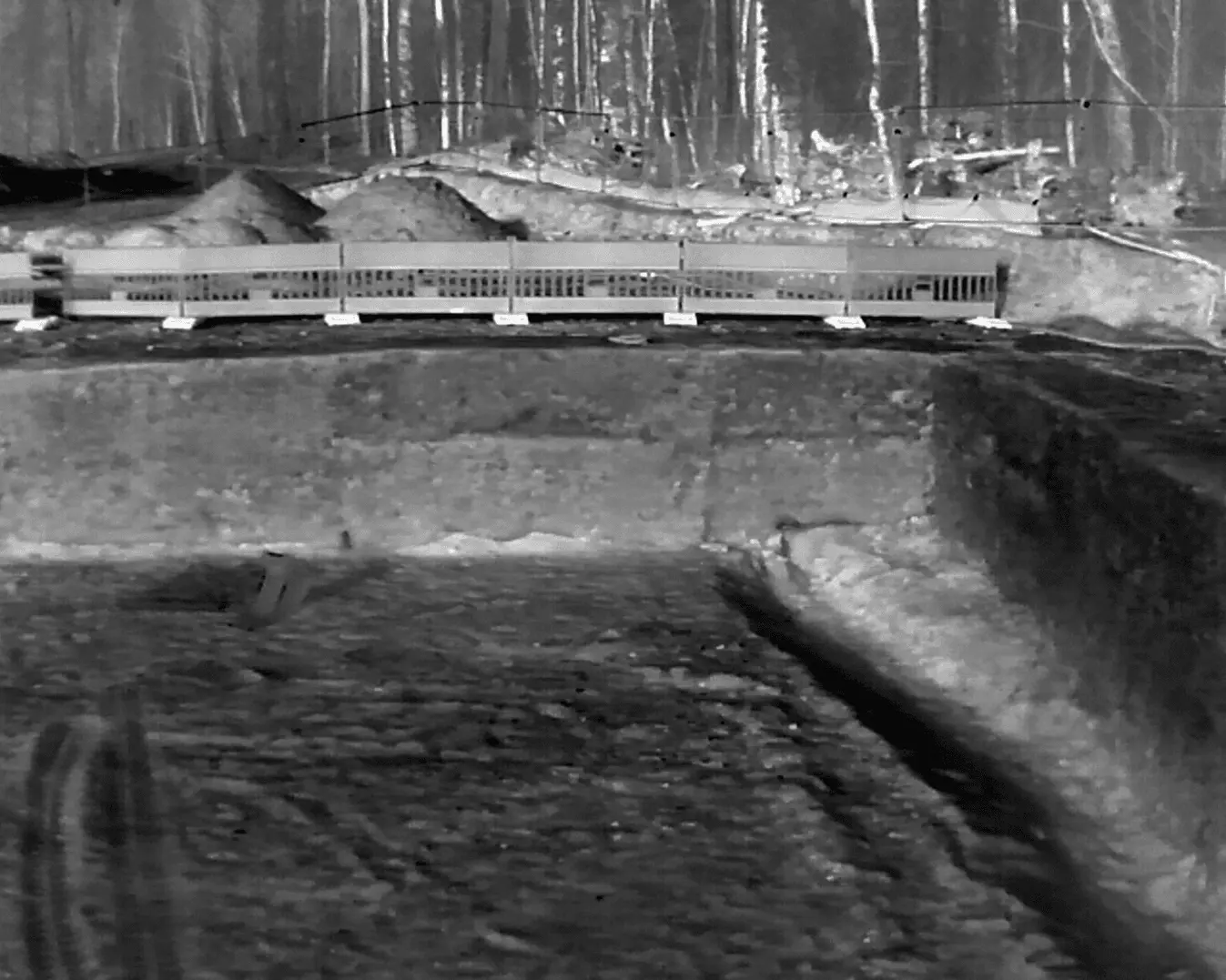

Thermographie belegt Homogenität RSS Wand
