Projekt
Wasserdichte Baugrube ohne Wasserhaltung durch Kombination aus RSS-Wand und Flüssigbodenplatte – sicher, setzungsarm und auch bei hohem Grundwasser dauerhaft stabil umsetzbar.
Germering – sichere Baugrube unter extremen Grundwasserbedingungen im innerstädtischen Raum
Bei der Sanierung des Pumpwerks in der Breslauer Straße in Germering musste eine Baugrube unter extremen hydrogeologischen Bedingungen hergestellt werden. Hohe Grundwasserstände, durchlässige Böden und enge innerstädtische Verhältnisse machten konventionelle Verfahren unmöglich.
Mit einer Kombination aus RSS-Wand und Flüssigbodenplatte konnte eine vollständig wasserdichte, standsichere Baugrube ohne Wasserhaltung realisiert werden. Die Lösung integriert Verbau, Abdichtung und Tragfunktion in einem Bauwerk und ermöglicht eine sichere Ausführung auch unter anspruchsvollsten Randbedingungen.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Hoher Grundwasserstand bis in die Baugrubensohle
- Große Aushubtiefen mit Risiko von Grundbruch und Instabilität
- Ausschluss von Wasserhaltung wegen Nachbarbebauung
- Beengte Platzverhältnisse und vorhandene Leitungen
- Keine konventionellen Verbausysteme zulässig
02 / 05
Die Lösung
- Kombination aus umlaufender RSS-Wand und Flüssigbodenplatte
- Herstellung einer vollständig wasserdichten Baugrube
- Verzicht auf Grundwasserabsenkung
- Aushub innerhalb des Flüssigbodenbauwerks
- Einsatz temporärer, rückbaubarer Träger
03 / 05
Fachplanerische Lösung
- 3D-FEM-basierte Nachweise aller Bauzustände
- Grundbruch- und Standsicherheitsnachweise
- Hydrogeologische Modellierung des Grundwassers
- Simulation der Bauphasen zur Risikominimierung
- Abstimmung mit Behörden und Projektbeteiligten
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Nutzung des örtlichen Kiesmaterials
- Einstellung definierter mechanischer und hydraulischer Eigenschaften
- Sicherstellung schwindungsarmer und dichter Strukturen
- Qualitätssicherung durch Prüfungen und Dokumentation
05 / 05
Flüssigboden-Anwendung
- Baugrubenverbau und Abdichtung im Grundwasserbereich
- Einsatz bei Pumpwerken und Schächten
- Kombination aus Wand und Sohle als integriertes Bauwerk
- Ersatz von Spundwand- und Betonlösungen
- Nachhaltige Nutzung des Aushubs als Baustoff
Bilder
Eindrücke aus dem Projekt
-

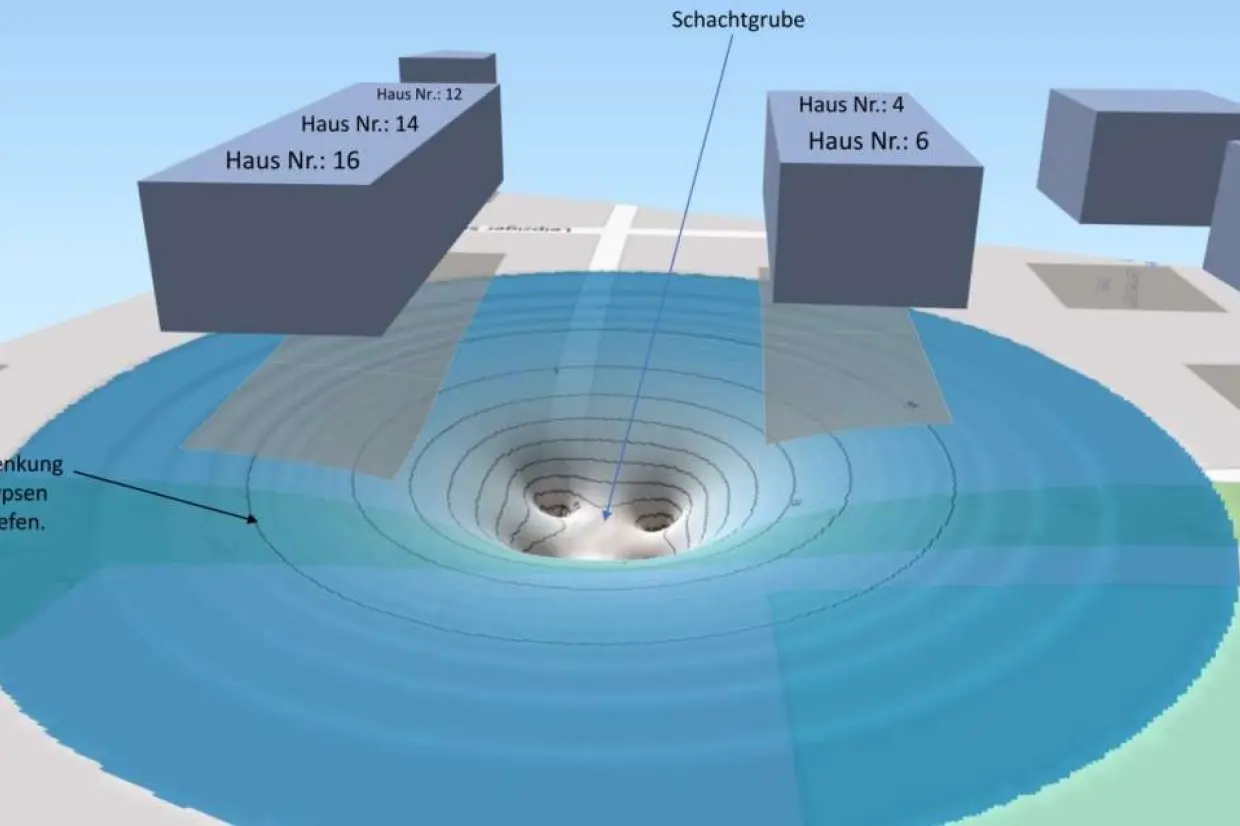

Simulation Baugrund mit Absenktrickter und Suffosionsgefahr -

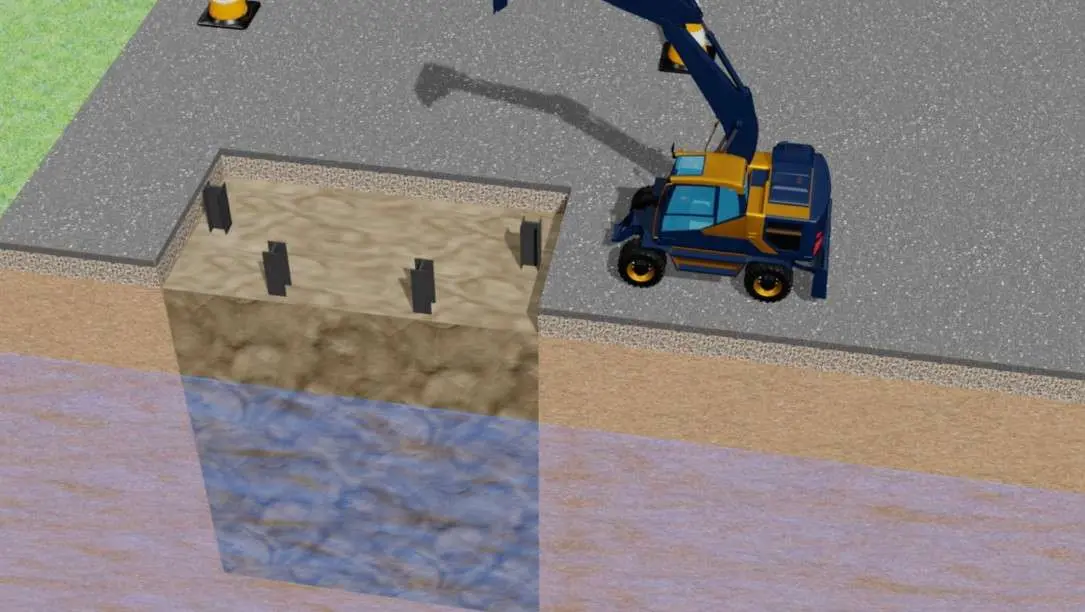

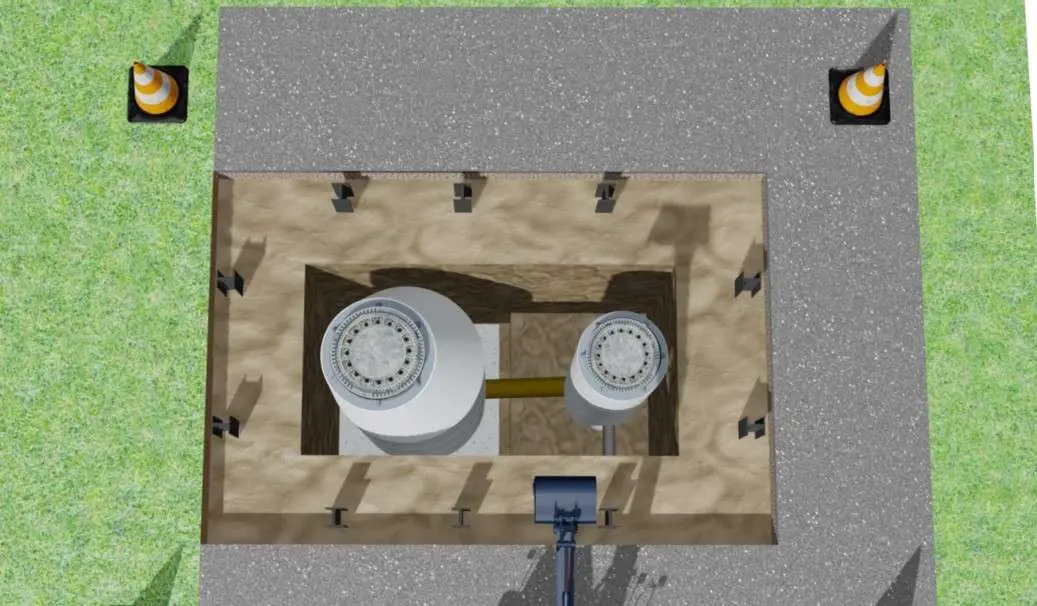

Herstellung wasserdichter Baugrube aus FLüssigboden RSS Wand als Ziel -

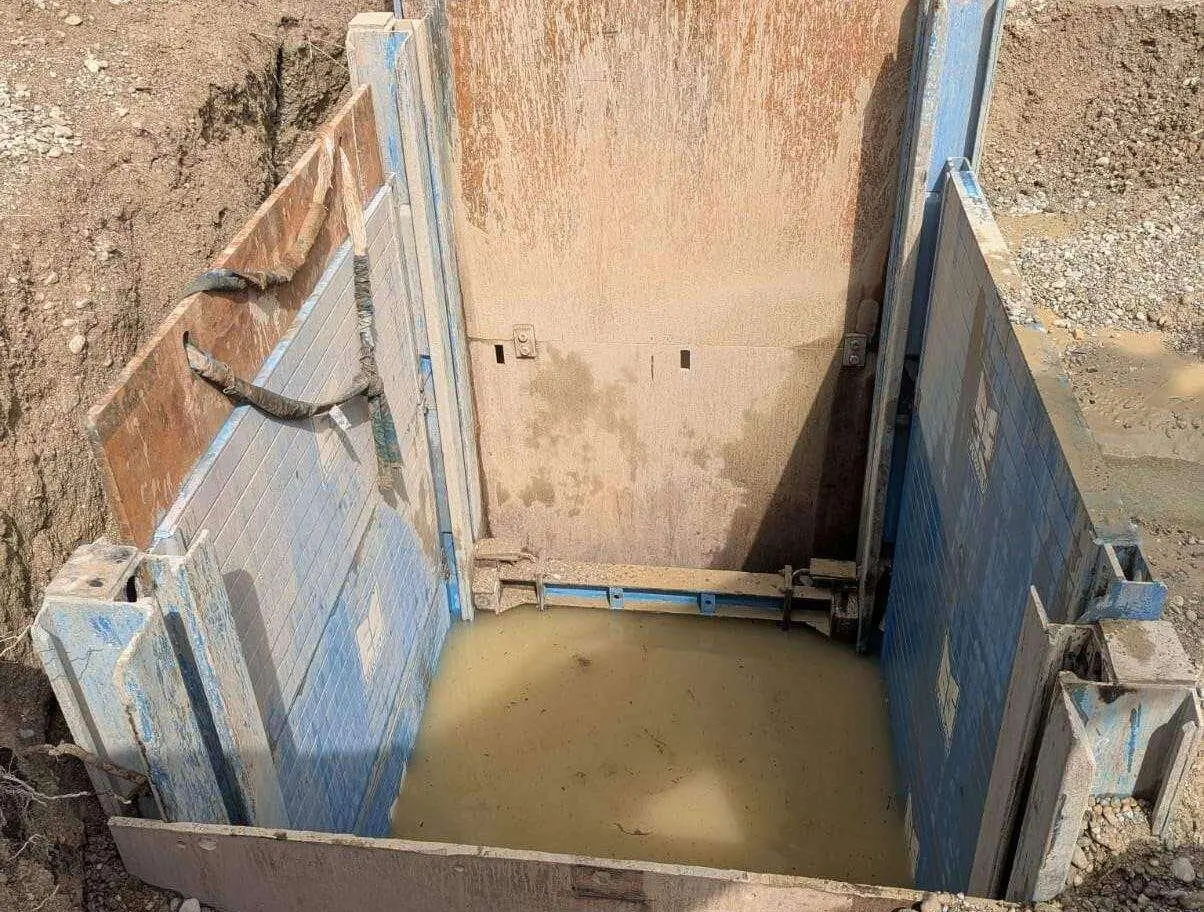

Herstellung im Verbau im Absenkverfahren -

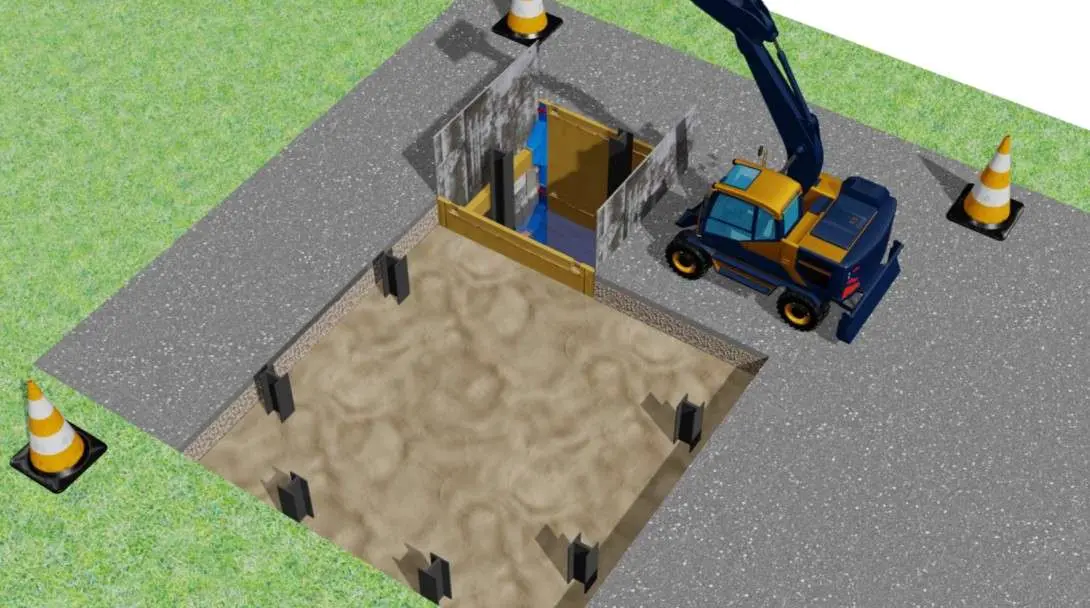

Herstellung mit punktueller Einbindung Bestandsleitung -

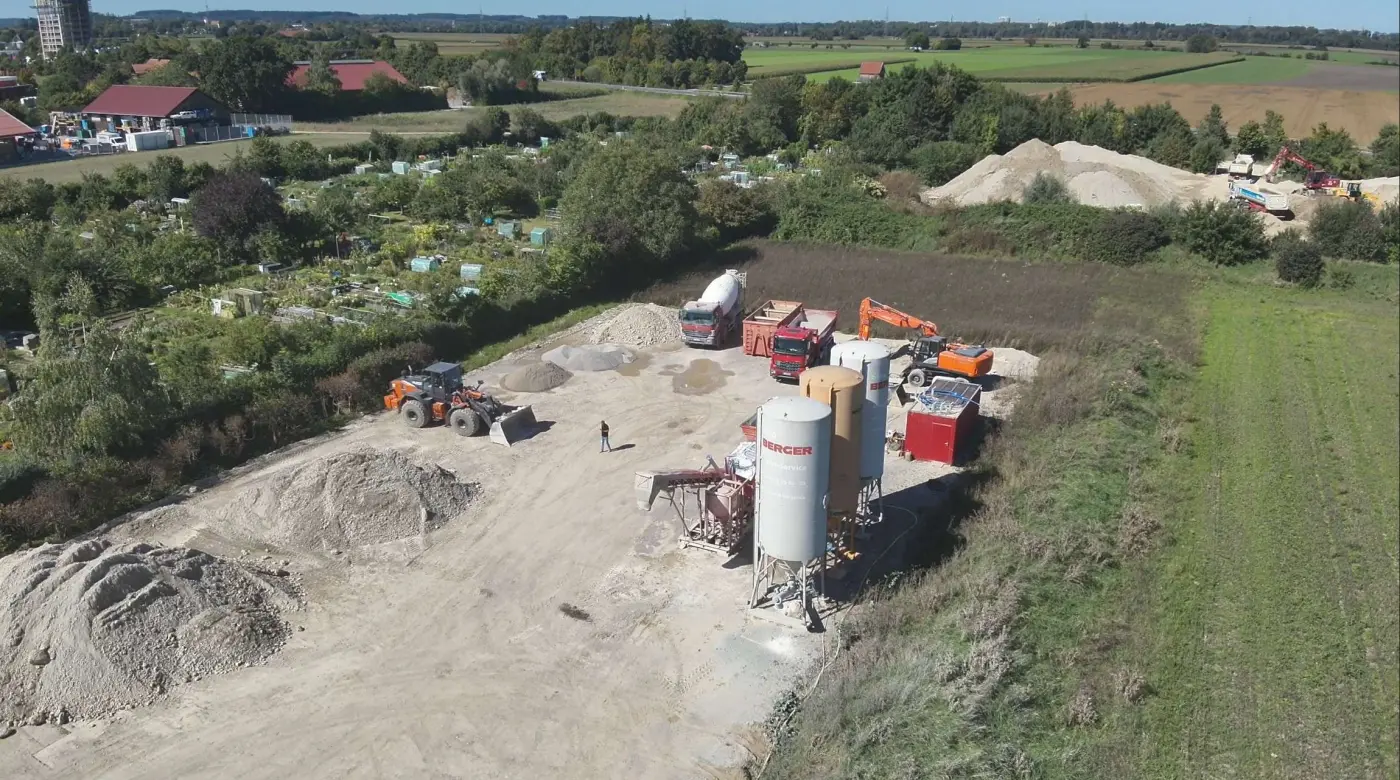

Mischplatz zur Herstellung Flüssigboden aus örtlichem Aushub -

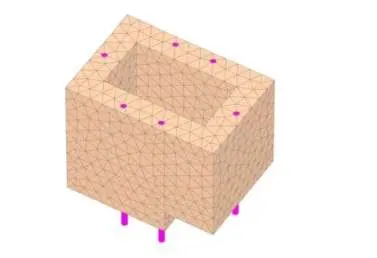

Dimensionierung Flüssigboden Baugrube RSS Wand statisch dimensioniert -

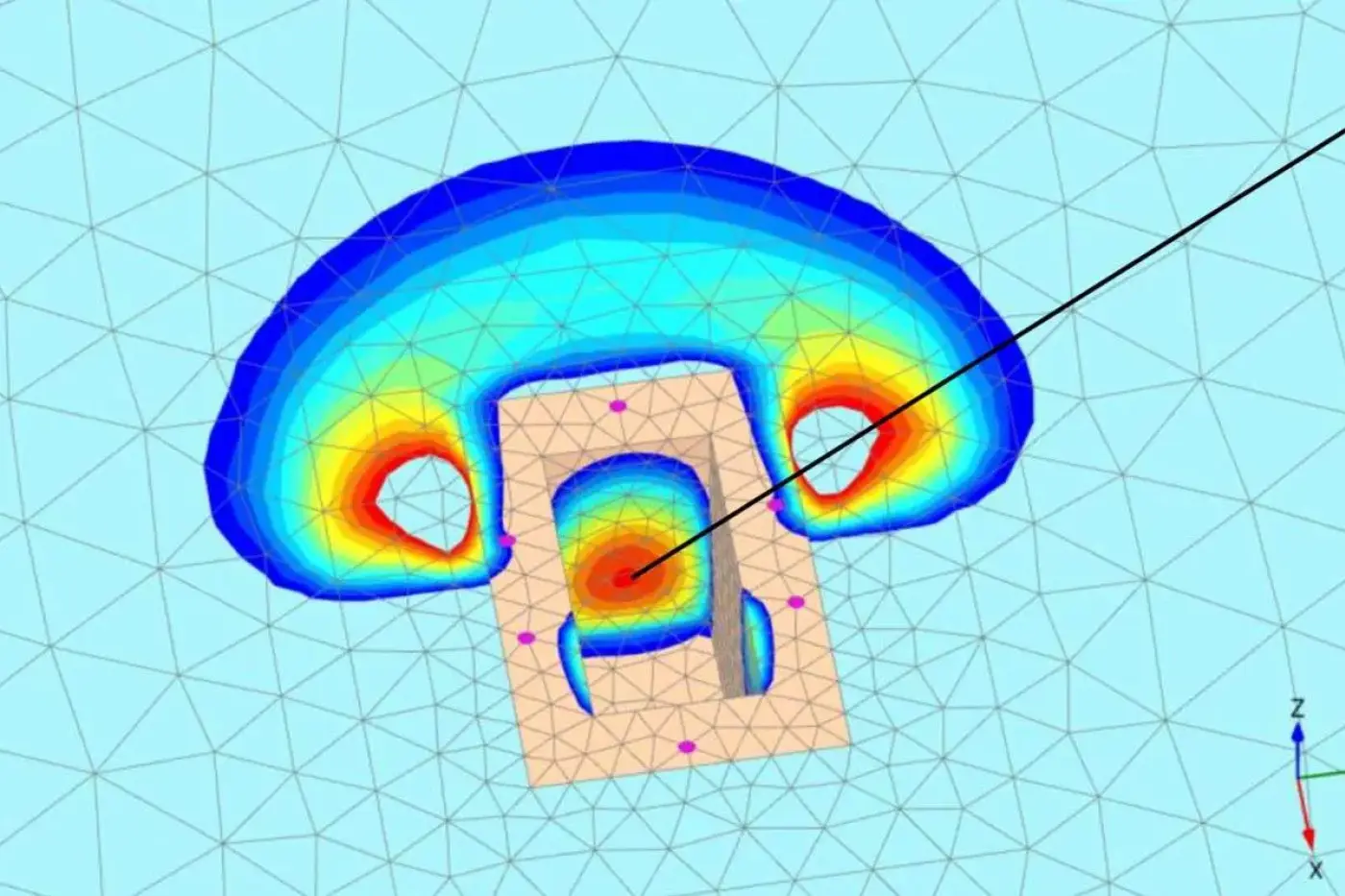

Standsicherheitsnachweis als Teil der Planung als Vorraussetzung zum Arbeiten in RSS Wand Baugrube -

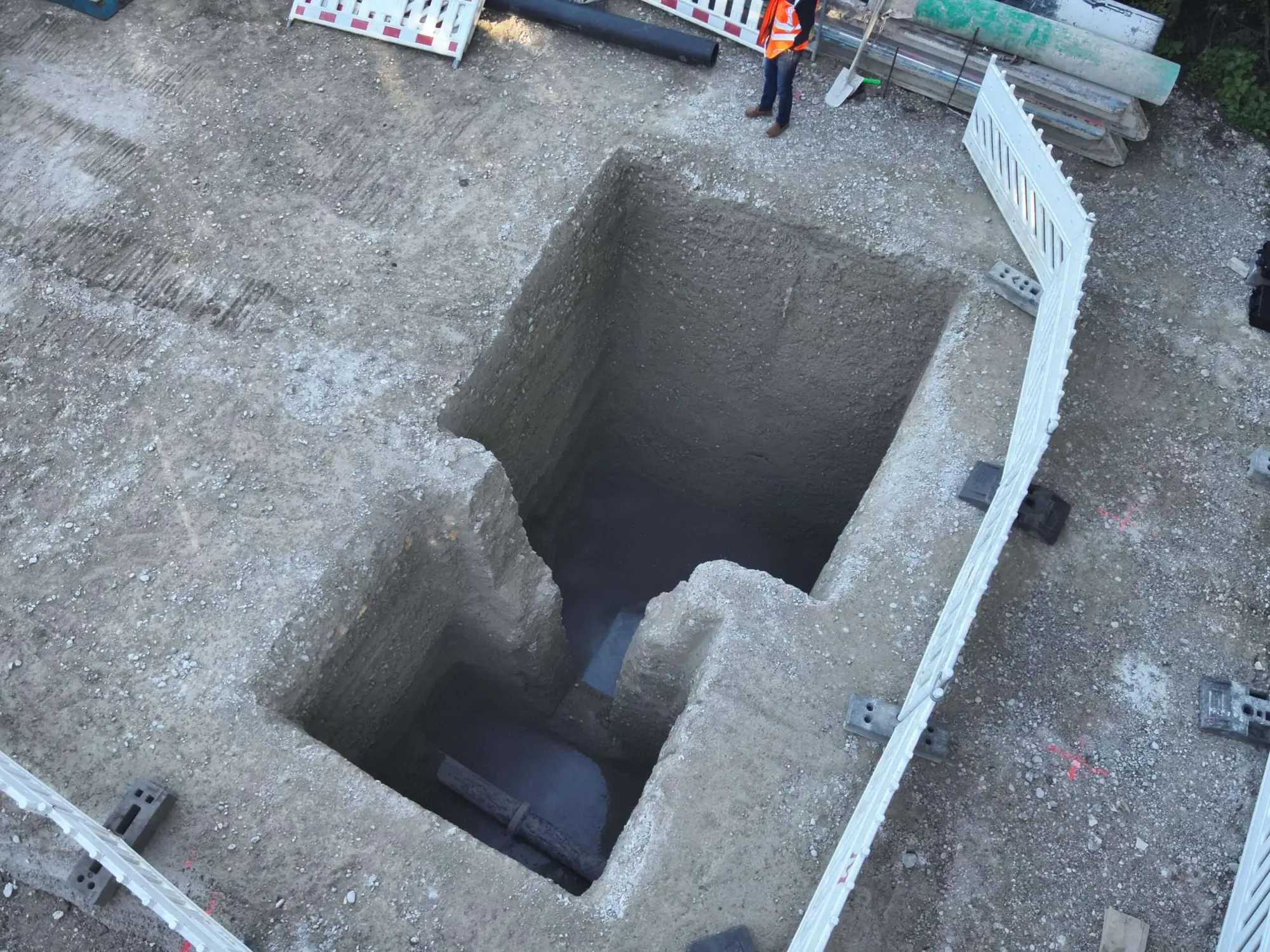

Statisch dimensionierte Baugrube im ausgehobenen Zustand RSS Wand Flüssigboden -

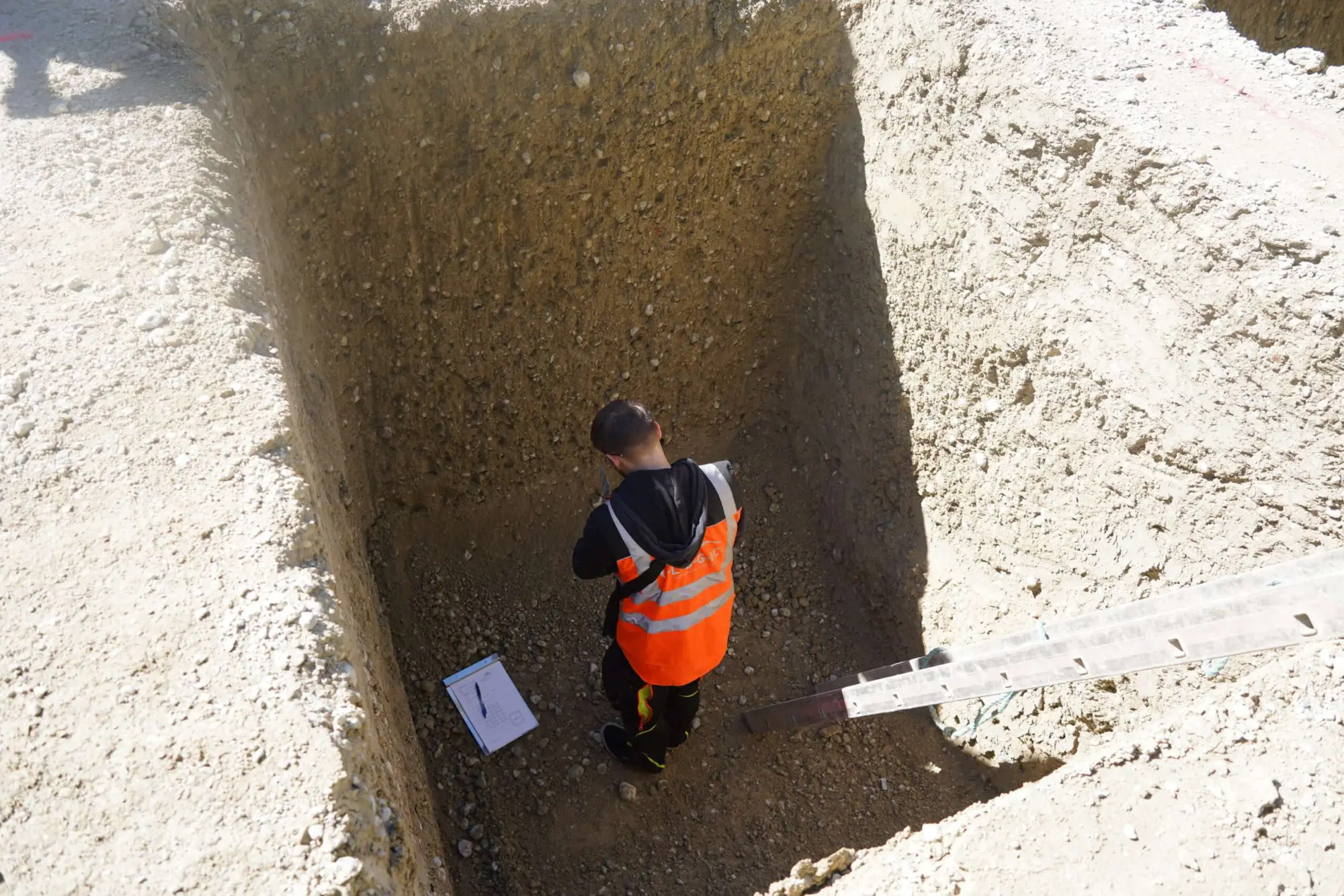

Freigabe durch Korrelation Penetrationswiderstände mit Scherparamtern aus Rezepturerstellung -
Finale RSS Wand und wasserdichte Baugrube -
Abschließender Schritt aus technologischer Planung - Schächtes etzen in Baugrube -
Setzen Schachtelemete in RSS-Wand Flüssigbodenbaugrube -

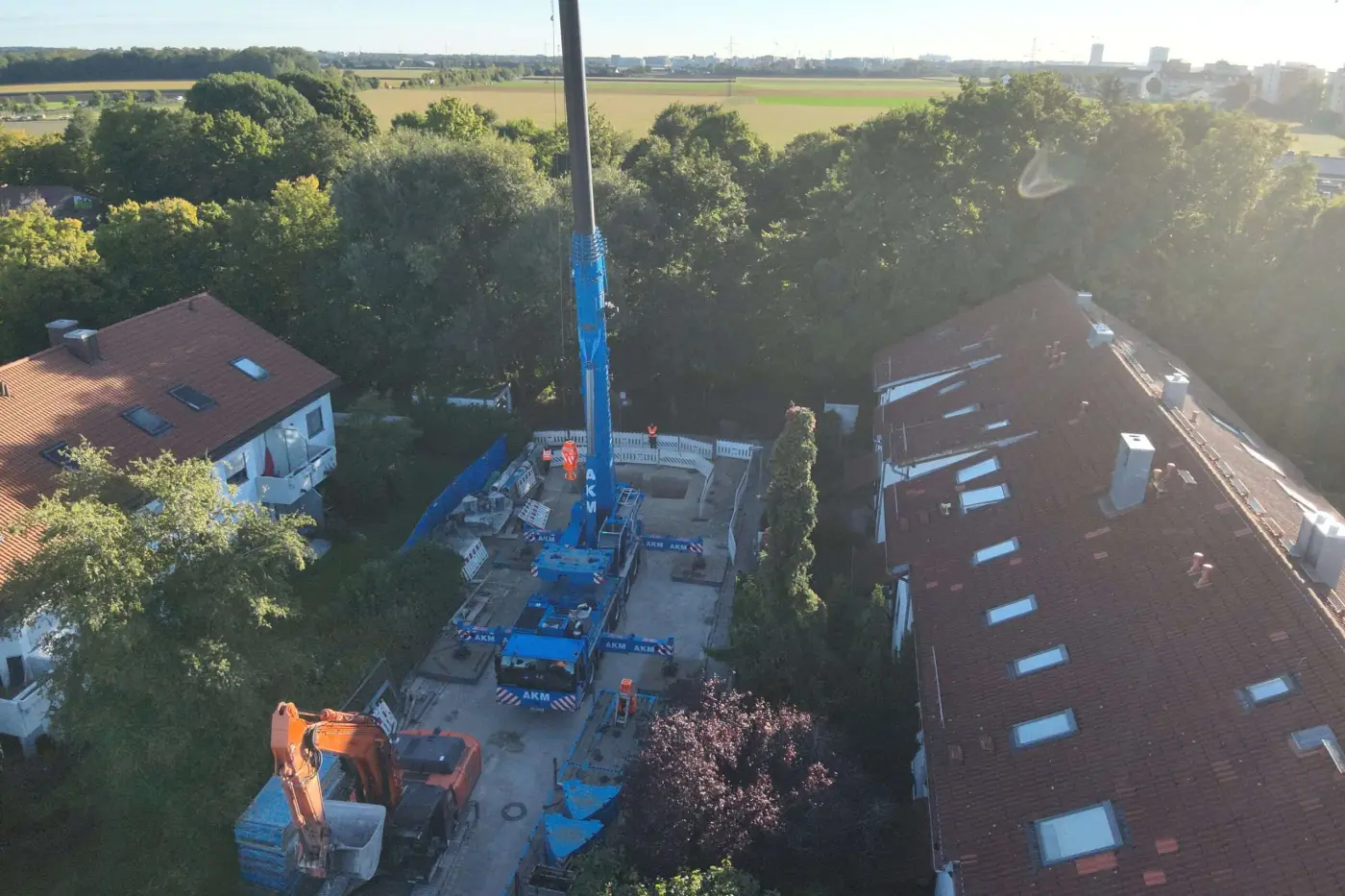

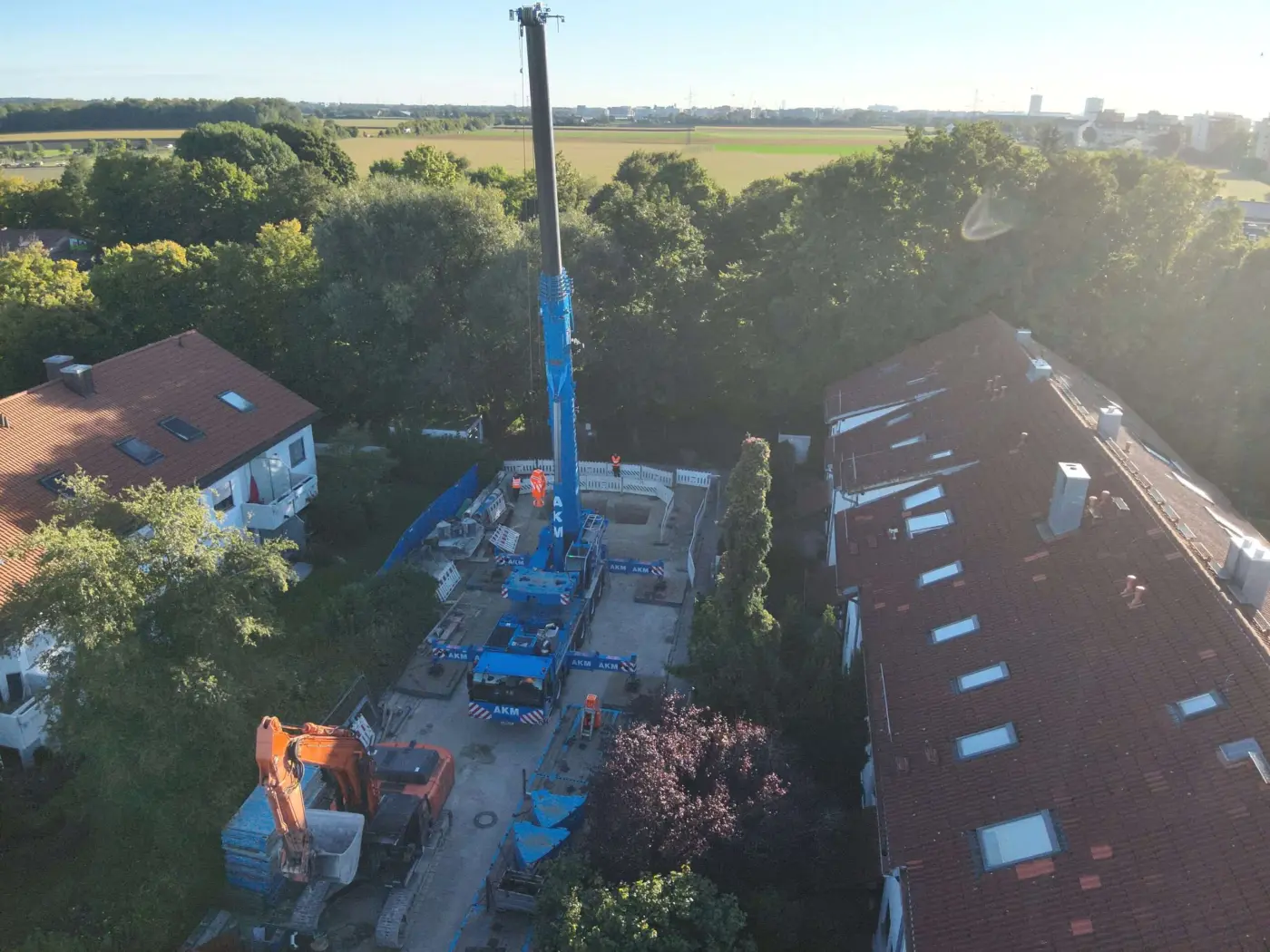

Draufsicht Kraneinsatz RSS Wand zum setzen Schachtelemte -

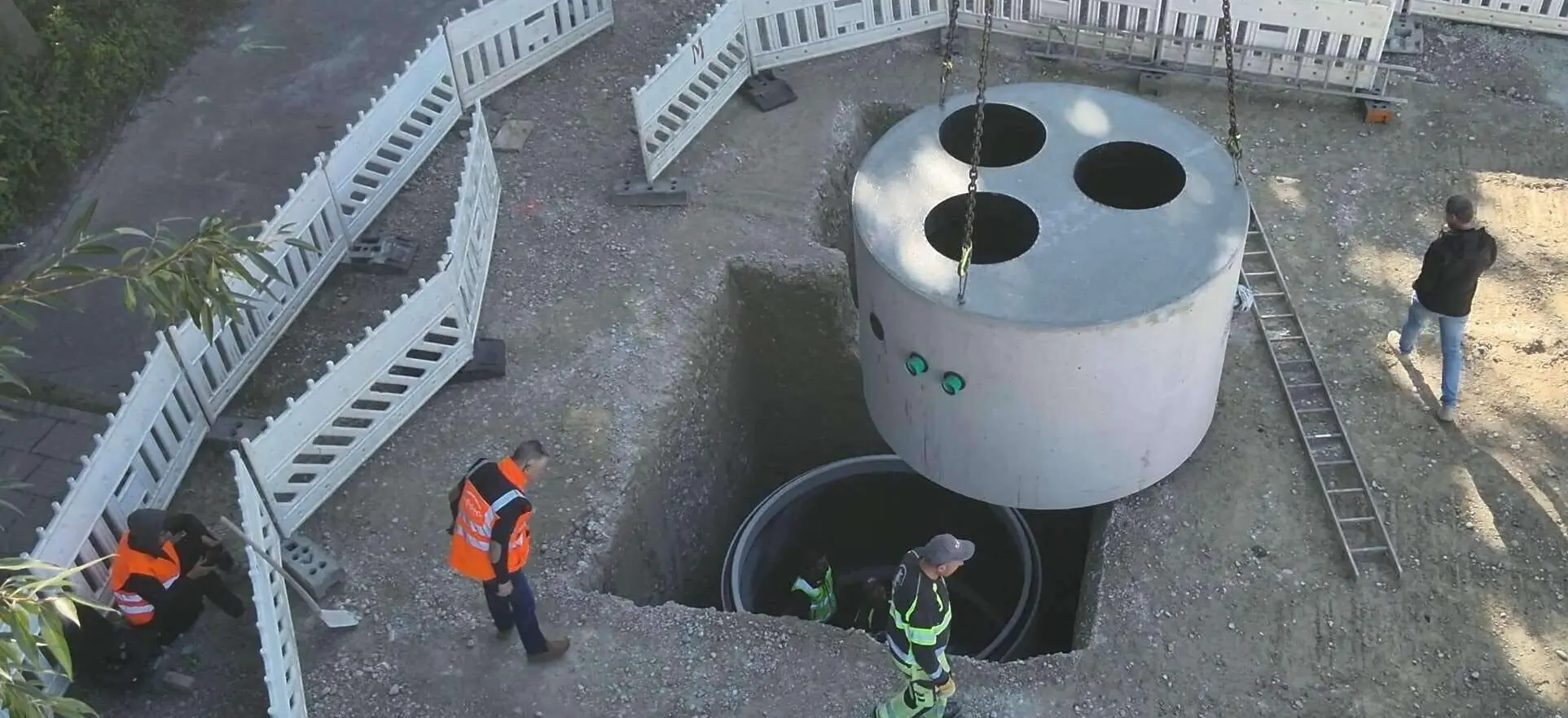

Einheben finaler Elemten in wasserdichter Flüssigbodenbaugrube -
Abgeschlossene Flüssigbodenverfüllung der Schächte in RSS Wand -
Ziehen der Träger nach Abschluss der Verfüllung aus RSS-Wand Flüssigboden
