Frankfurt Riederwaldtunnel – 110kV Hochspannungstrasse
- Trassenlänge
- 1,9 km
- Spannungsebene
- 110 kV
- Bereich
- Erdkabelbau
Projekt
110kV-Kabeltrasse mit Flüssigboden – thermisch optimiert, hohlraumfrei und nachhaltig aus kontaminiertem Boden hergestellt.
Frankfurt Riederwald – sichere Hochspannungstrasse unter komplexen innerstädtischen Bedingungen
Im Rahmen der Baumaßnahme Riederwaldtunnel in Frankfurt wurde eine 110kV-Hochspannungstrasse über rund 1,9 km unter anspruchsvollen innerstädtischen Bedingungen realisiert. Die Trasse verläuft entlang bestehender Infrastruktur, beinhaltet zahlreiche Querungen und wurde unter beengten Platzverhältnissen umgesetzt.
Durch den Einsatz von Flüssigboden konnte eine homogene, thermisch stabile und hohlraumfreie Einbettung der Kabelsysteme erreicht werden. Gleichzeitig wurde der anstehende, teilweise kontaminierte Boden als Baustoff wiederverwendet und eine technisch wie ökologisch optimierte Bauweise umgesetzt.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Heterogene und teilweise kontaminierte Böden (LAGA)
- Enge innerstädtische Verhältnisse und komplexe Trassenführung
- Mehrlagige Kabelsysteme in Leerrohrbündeln
- Nachweis von Rohrstatik, Auftriebssicherheit und Verformung
- Sicherstellung homogener Wärmeabfuhr ohne Ringspalte
02 / 05
Die Lösung
- Einsatz thermisch stabilisierenden Flüssigbodens
- Aufbereitung und Wiederverwendung des Aushubs vor Ort
- Fließfähiger Einbau zur vollständigen Rohrumschließung
- Integration mehrerer Funktionen in einem Material
- Einsatz mobiler Mischtechnik für kontinuierliche Herstellung
03 / 05
Fachplanerische Lösung
- FEM-basierte Verformungs- und Standsicherheitsanalysen (PLAXIS 2D)
- Nachweise für Rohrstatik, Auftrieb und Wärmeverhalten
- Definition projektspezifischer Materialparameter
- Integration geotechnischer, thermischer und rechtlicher Anforderungen
- Abstimmung mit Behörden und Nachweisführung nach relevanten Regelwerken
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Einstellung thermischer und mechanischer Zielparameter
- Nachweis der Wärmeleitfähigkeit und Langzeitstabilität
- Qualitätssicherung durch Labor- und Baustellenprüfungen
- Sicherstellung definierter Rückverfestigungseigenschaften
05 / 05
Flüssigboden-Anwendung
- Bettung von 110kV- und 30kV-Kabelsystemen
- Einsatz im innerstädtischen Leitungsbau
- Verarbeitung auch von kontaminierten Böden
- Herstellung homogener, setzungsarmer Verfüllkörper
- Nachhaltige Energieinfrastruktur mit Kreislaufwirtschaft
Bilder
Eindrücke aus dem Projekt
-
Geplante Trasse -
Nachweis nicht überschreiten Grenzübertemperatur durch Flüssigboden -
Hilfsmittel Auftriebssicherung als Vorbereitung Flüssigbodeneinsatz -

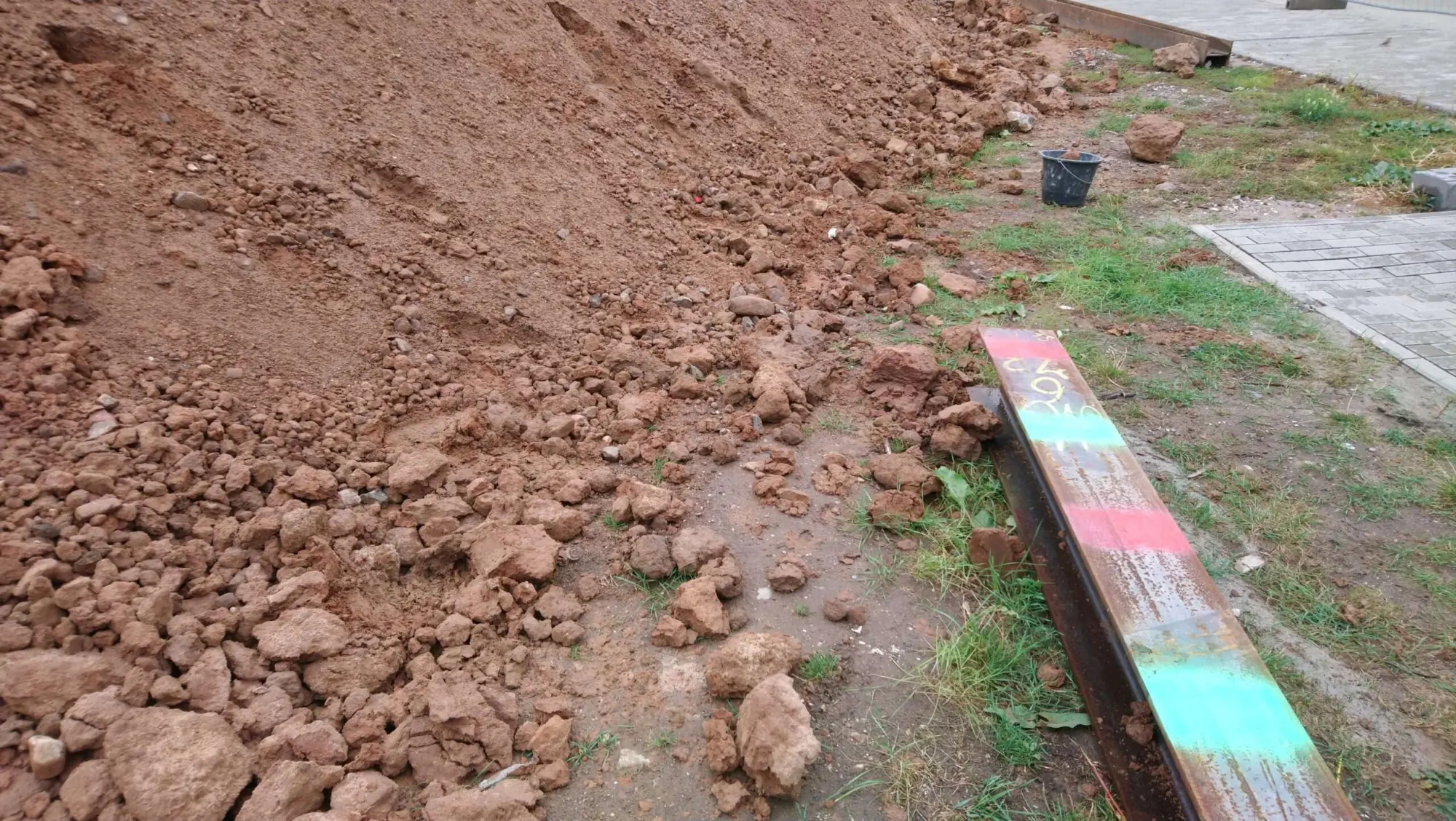

Kontaminierter Boden als Flüssigbodenvorlage -

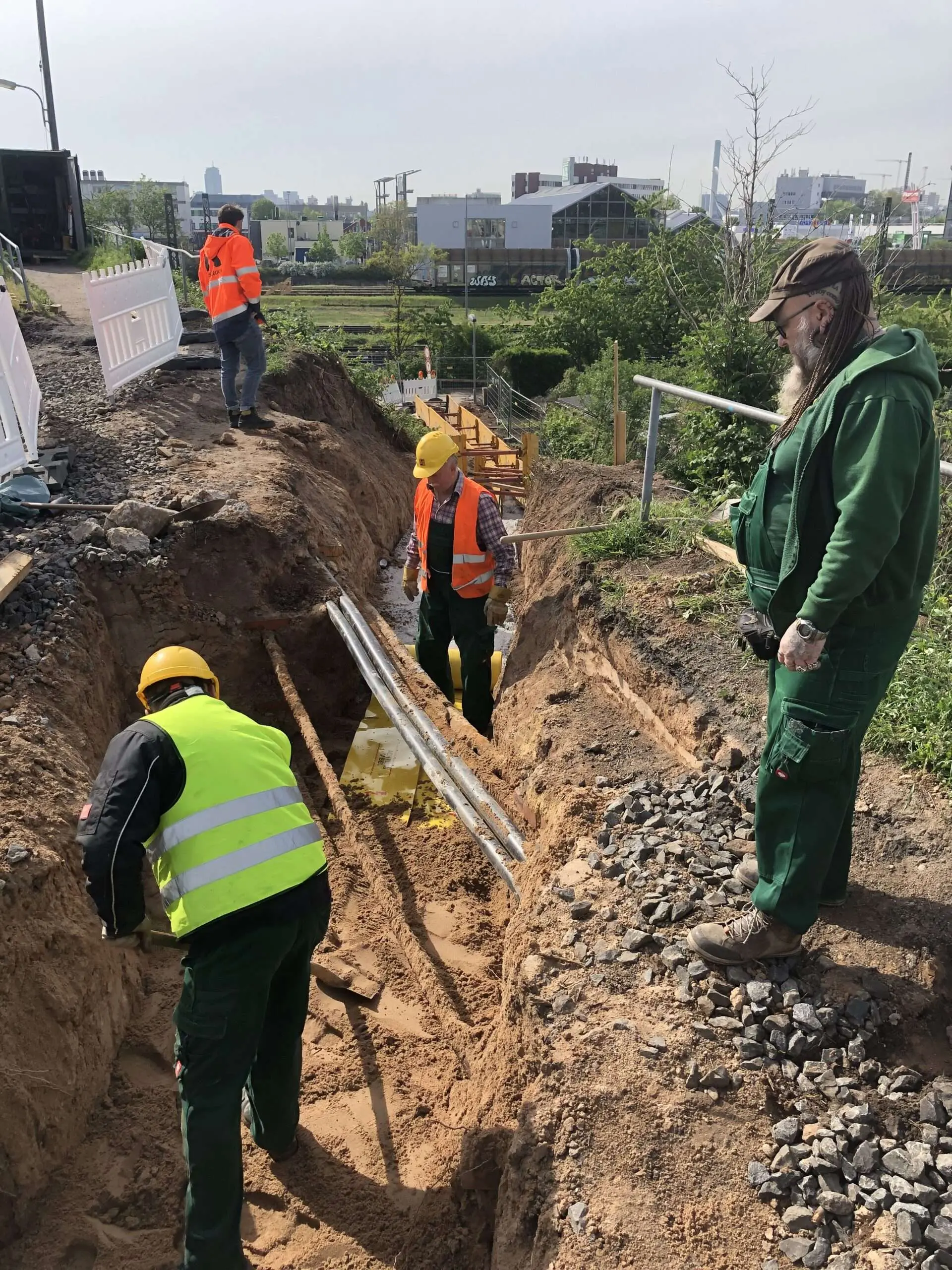

Endmontage Kabeltrasse vor Verfüllung -

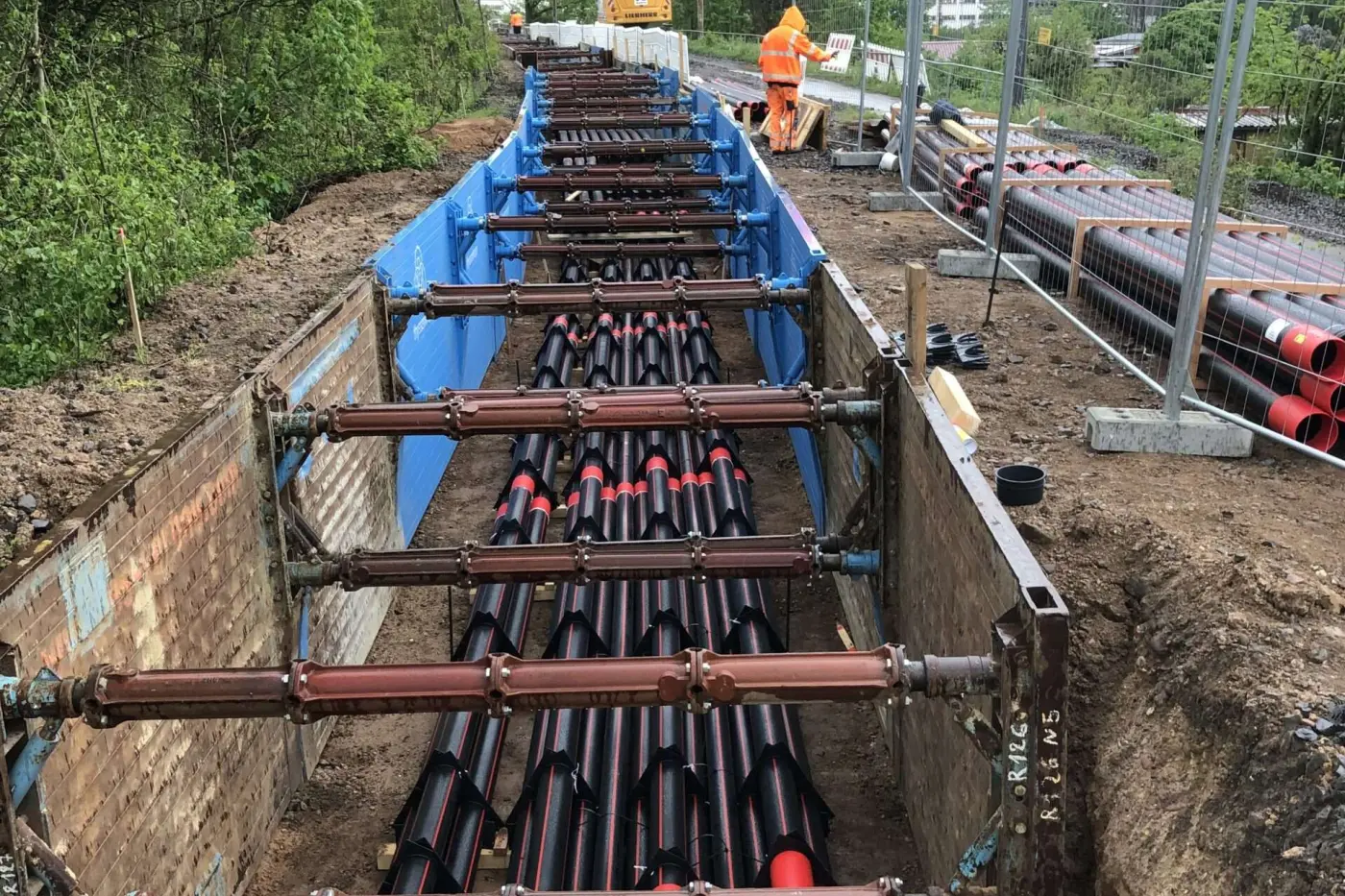

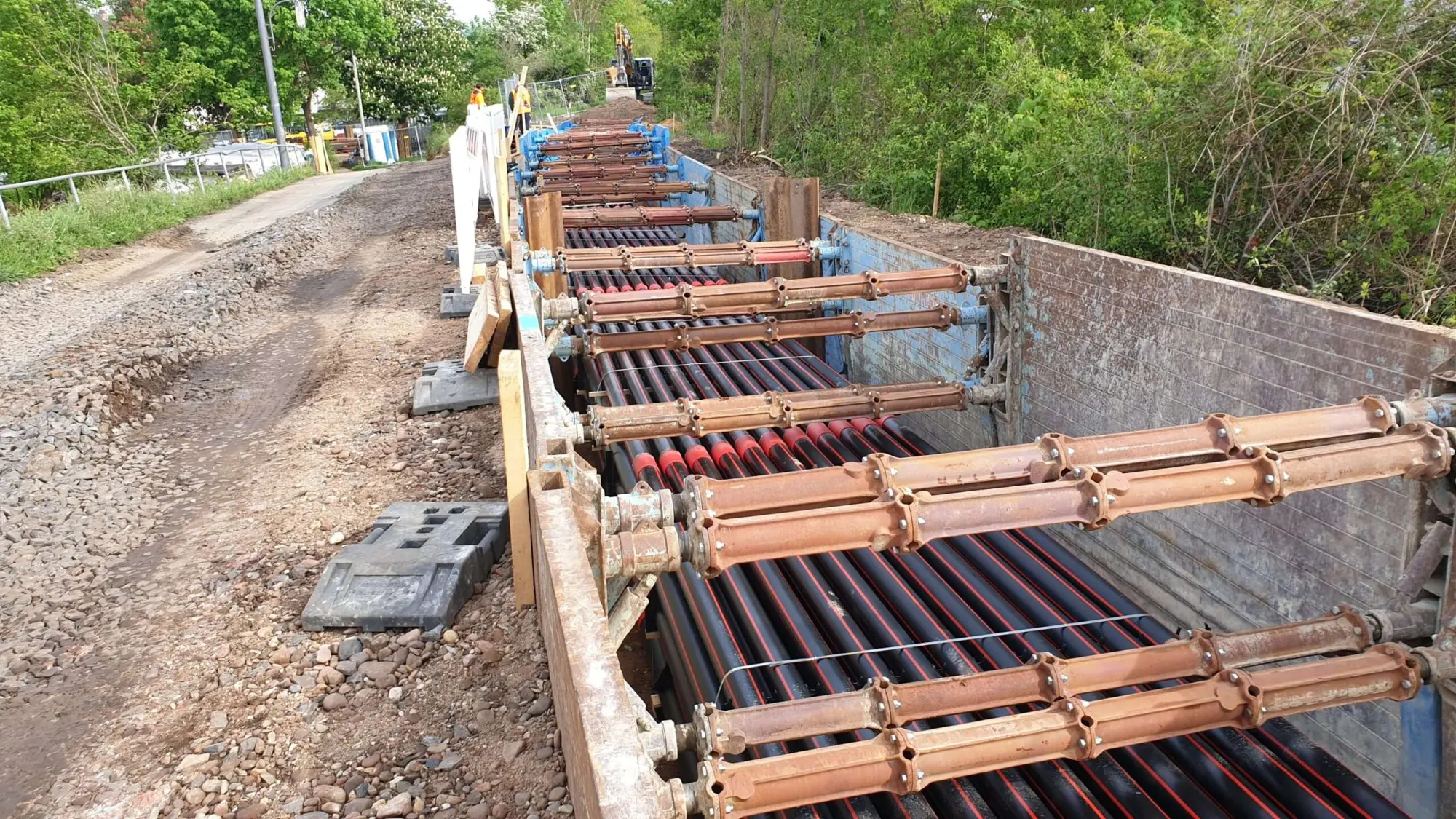

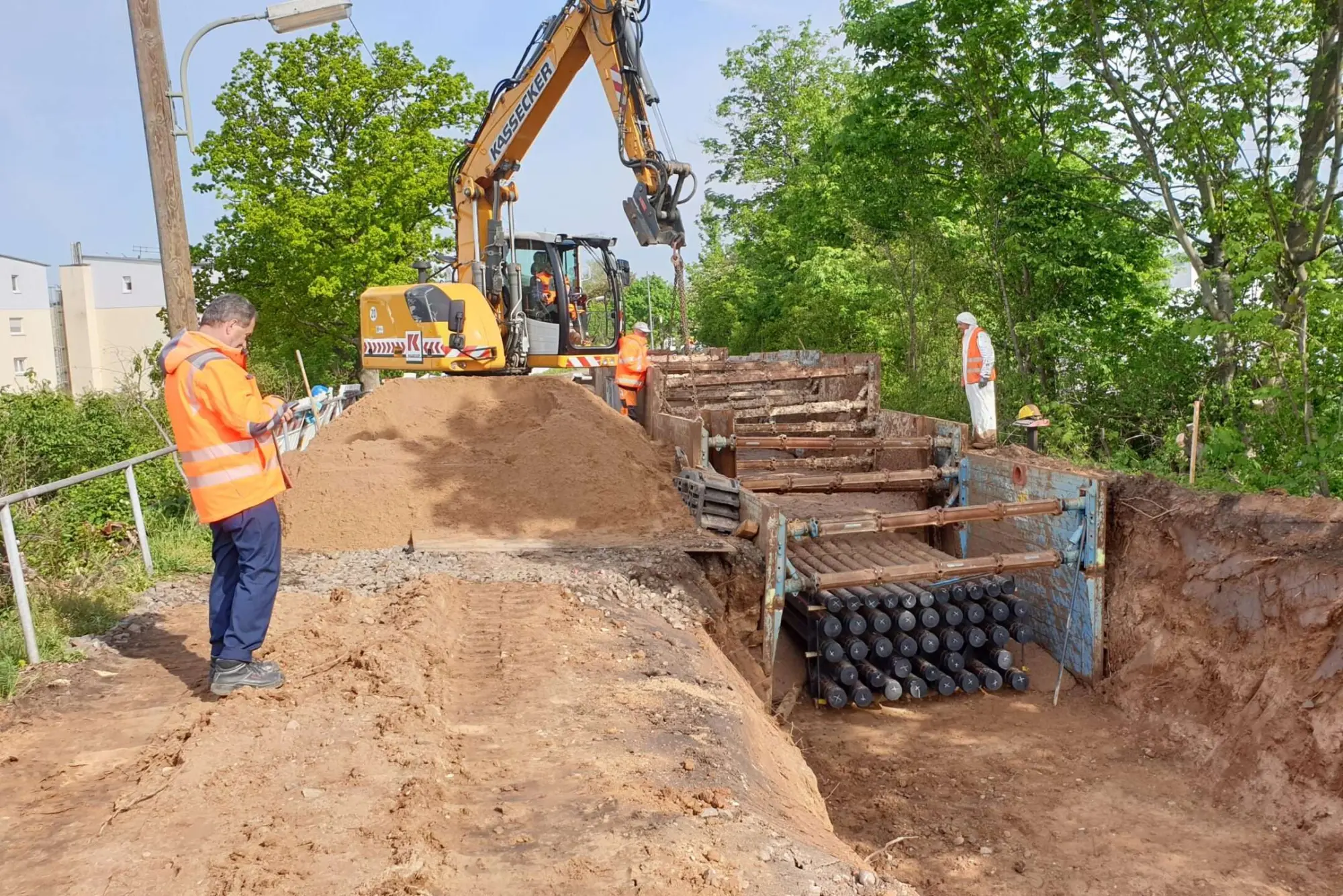

Rohre mit Abstandshalter im Vorfeld der Verfüllung -
Endmontage vor Verfüllung mit Flüssigboden -

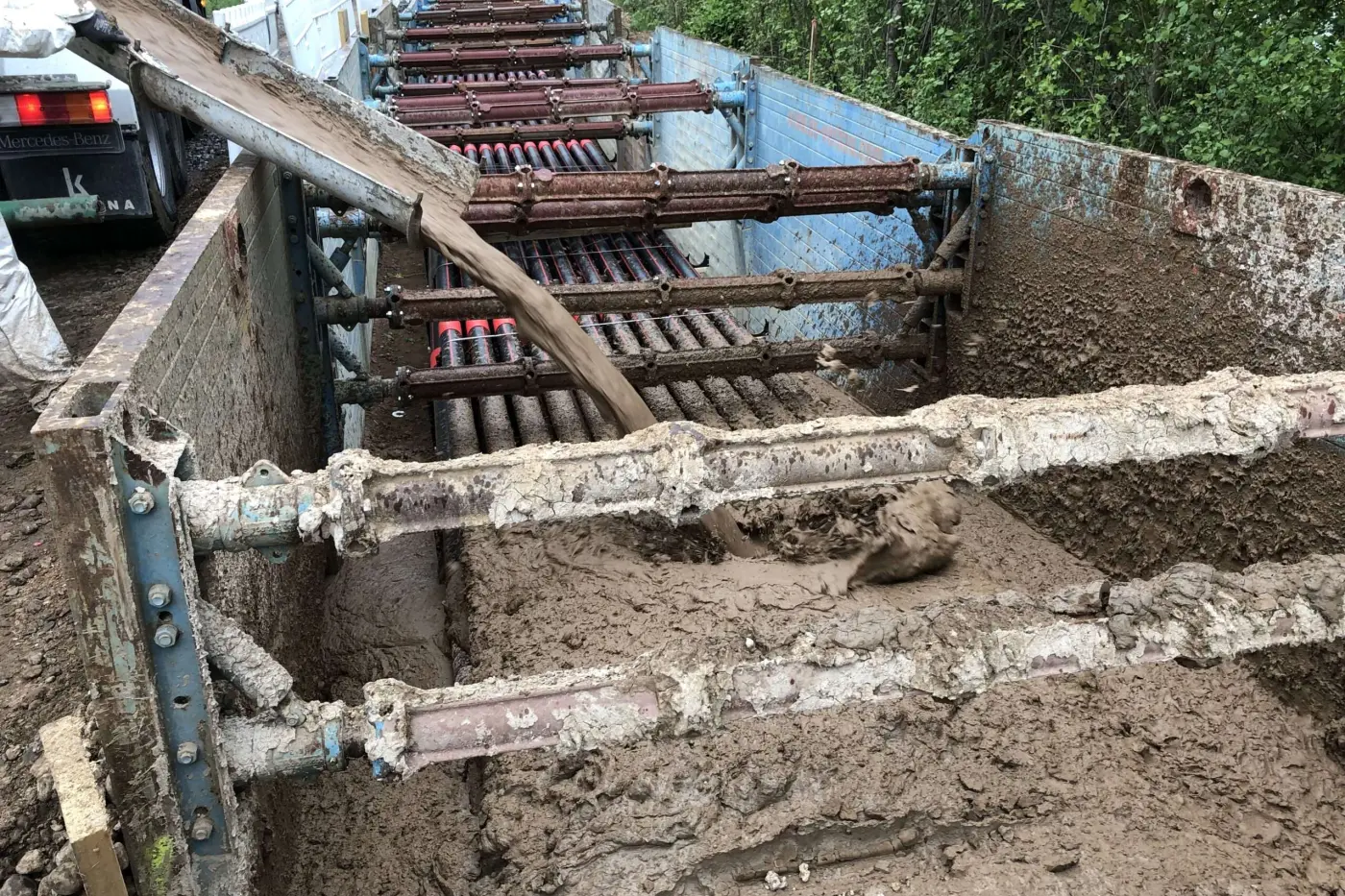

Verfüllung Kabelgraben mit thermisch stabilisierten Flüssigboden -

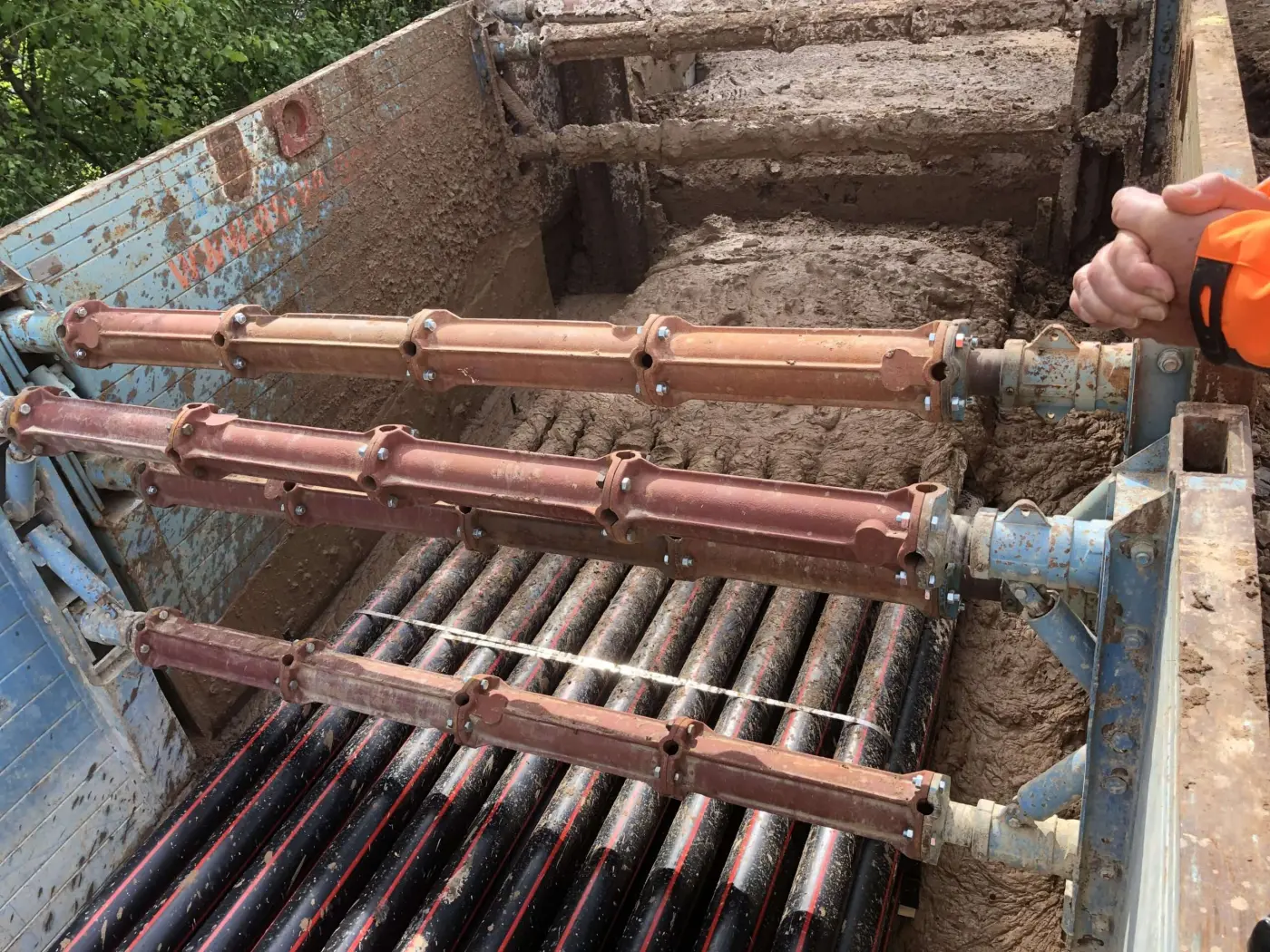

Verfüllung mit Verfüllkeil aus Flüssigboden thermisch stabilisierend -

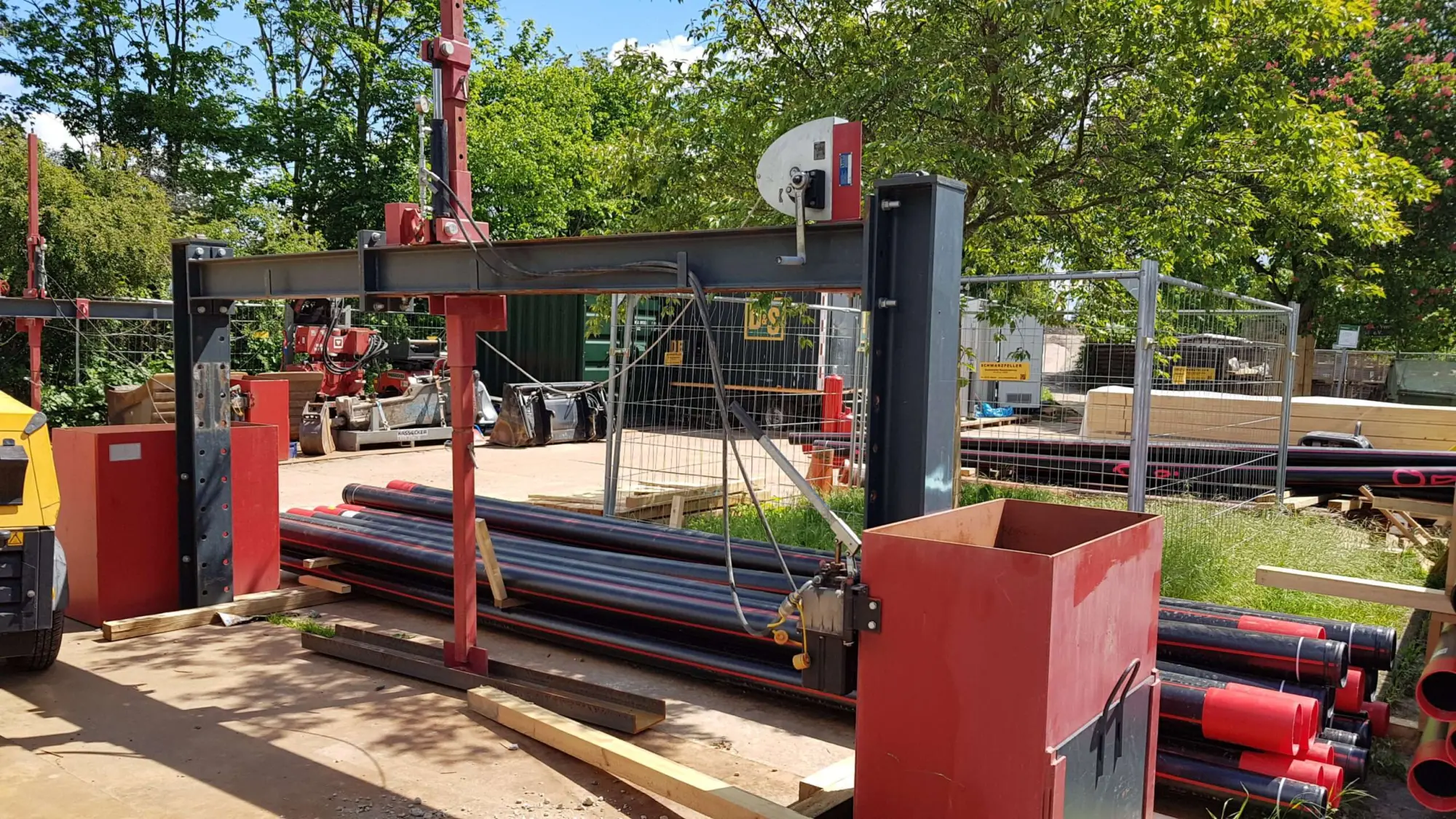

Rohrverlegehilfe Rohrblock zur Auftriebsmessung im Flüssigbodeneinsatz -

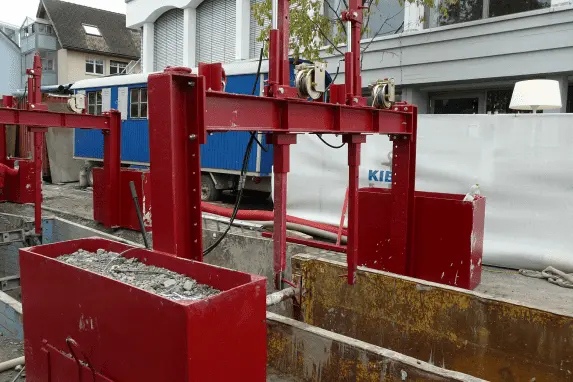

Positionierung Rohrverlegehilfen zum Flüssigbodeneinsatz -

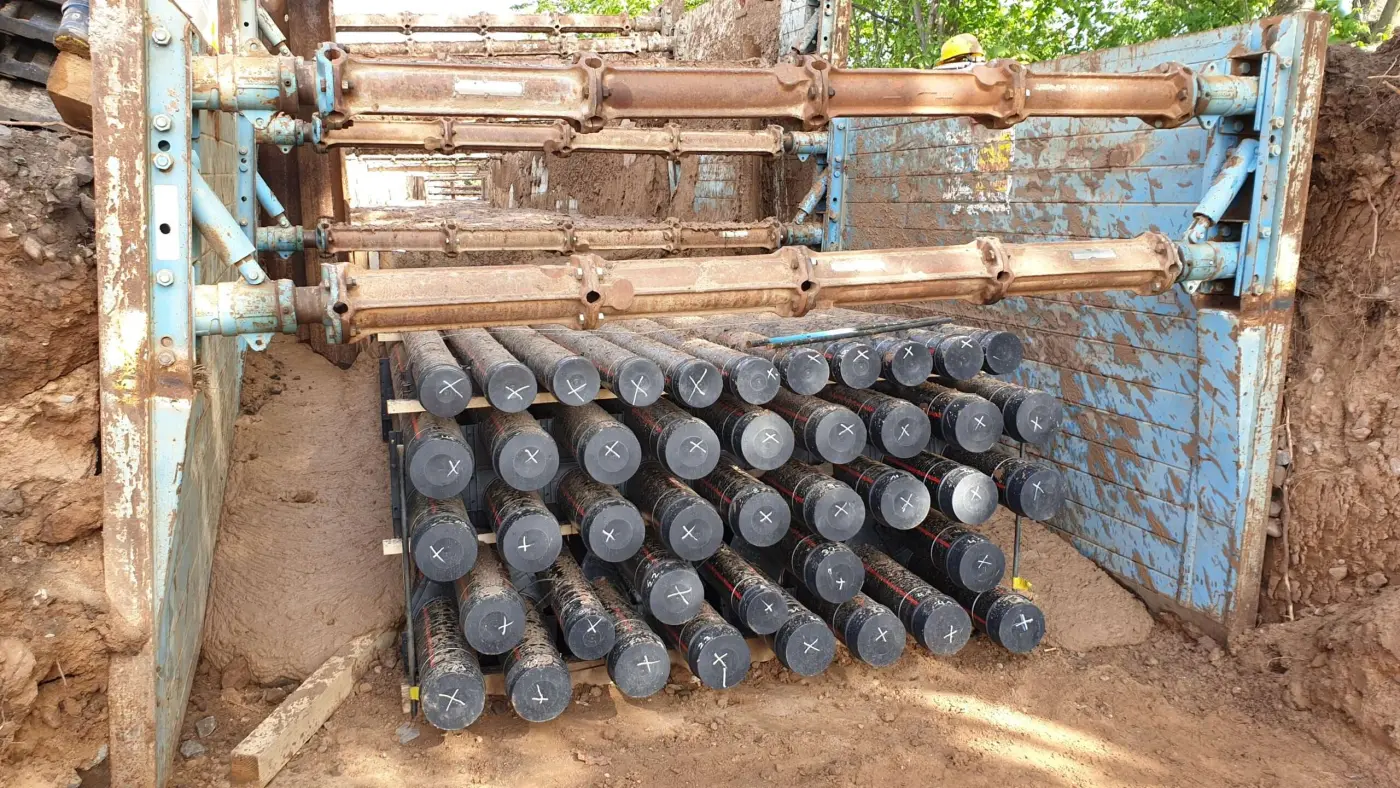

Abschluss Keilvefüllung mit thermischen Flüssigboden -
Umsetzen Verbauboxen nach Abschluss Verfüllung -
Abschluss Verfüllung und Warnfolie verlegen
