Nürnberg – 110kV-System über 4 km
- Trassenlänge
- > 4 km
- Kabelsysteme
- 2 × 110 kV
- Bereich
- Erdkabelbau
Projekt
Innerstädtischer Leitungsbau mit Flüssigboden – thermisch optimiert, hohlraumfrei und nachhaltig über 4 km umgesetzt.
Nürnberg – sichere Verlegung von 110kV-Systemen unter beengten innerstädtischen Bedingungen
Im Rahmen eines innerstädtischen Infrastrukturprojekts in Nürnberg wurden zwei 110kV-Systeme über eine Strecke von mehr als 4 km neu verlegt. Enge Platzverhältnisse, zahlreiche Kreuzungen und hohe Anforderungen an die thermische Leistungsfähigkeit stellten besondere Herausforderungen dar.
Durch den Einsatz von Flüssigboden konnte eine hohlraumfreie, wärmeleitfähige und dauerhaft stabile Bettung der Kabelsysteme realisiert werden. Die Lösung gewährleistet eine sichere Wärmeabfuhr, minimiert thermische Risiken und ermöglicht eine effiziente sowie nachhaltige Bauweise im urbanen Raum.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Innerstädtische Verlegung über mehr als 4 km
- Enge Platzverhältnisse und zahlreiche Querungen
- Sicherstellung der Wärmeabfuhr der 110kV-Systeme
- Vermeidung von Ringspalten und Wärmeverlusten
- Anforderungen an Restelastizität und Langzeitverhalten
02 / 05
Die Lösung
- Einsatz einer thermisch optimierten Flüssigbodenrezeptur
- Herstellung einer hohlraumfreien Kabelbettung
- Nachweis der Wärmeabfuhr durch Temperaturfeldmodell
- Getaktete Bauweise zur Beschleunigung der Ausführung
- Optimierung der Grabenbreiten und Bauprozesse
03 / 05
Fachplanerische Lösung
- Erstellung einer Rezepturspezifikation für alle Materialparameter
- Entwicklung und externe Prüfung eines Temperaturfeldmodells
- Planung der innerstädtischen Bauweise und Logistik
- Abstimmung mit Behörden zur Vermeidung von Abfällen
- Integration der Flüssigbodentechnologie in die Ausschreibung
04 / 05
FiFB-Lösungen
- Rezepturentwicklung auf Basis des örtlichen Bodens
- Nachweis mechanischer und thermischer Eigenschaften
- Definition langfristiger Materialparameter
- Laboruntersuchungen zur Sicherstellung der Wärmeabfuhr
- Qualitätssicherung und Dokumentation der Herstellung
05 / 05
Flüssigboden-Anwendung
- Bettung von Hochspannungs- und Fernwärmesystemen
- Einsatz im innerstädtischen Leitungsbau
- Herstellung wärmeleitfähiger und homogener Verfüllkörper
- Anwendung bei komplexen Trassenverläufen
- Nachhaltige Nutzung von Aushubmaterial
Bilder
Eindrücke aus dem Projekt
-
Modell -

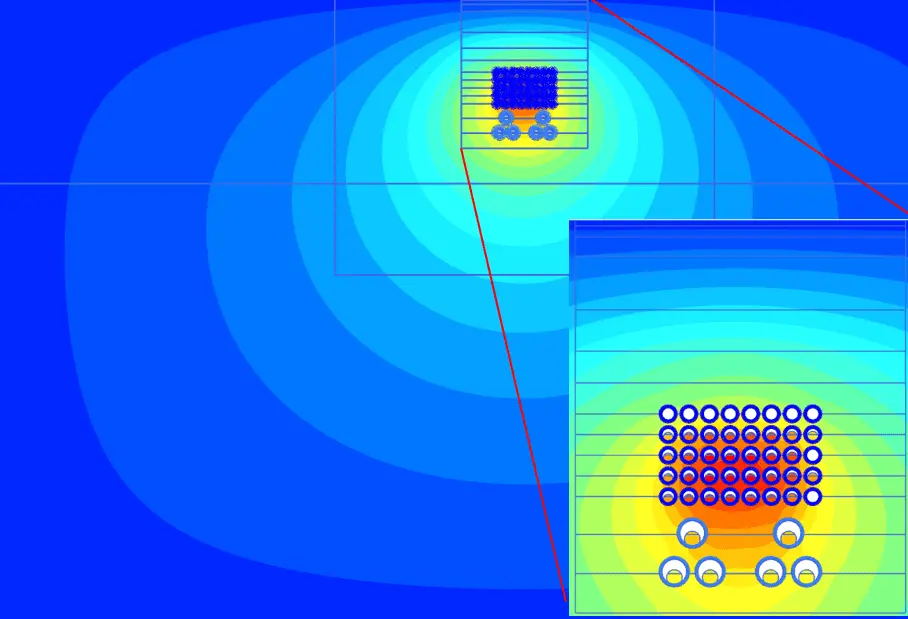

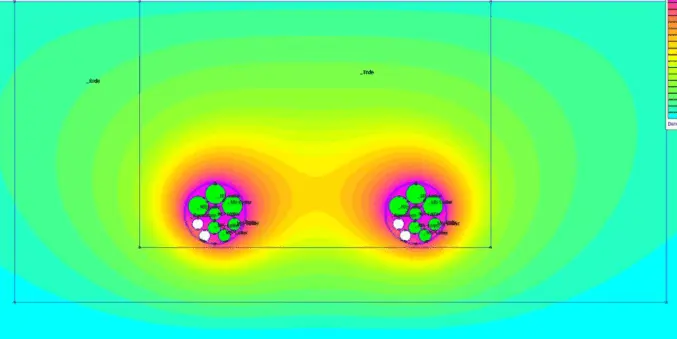

Herstellung Temperaturfeldmodell 110kV Bettung im Flüssigboden -

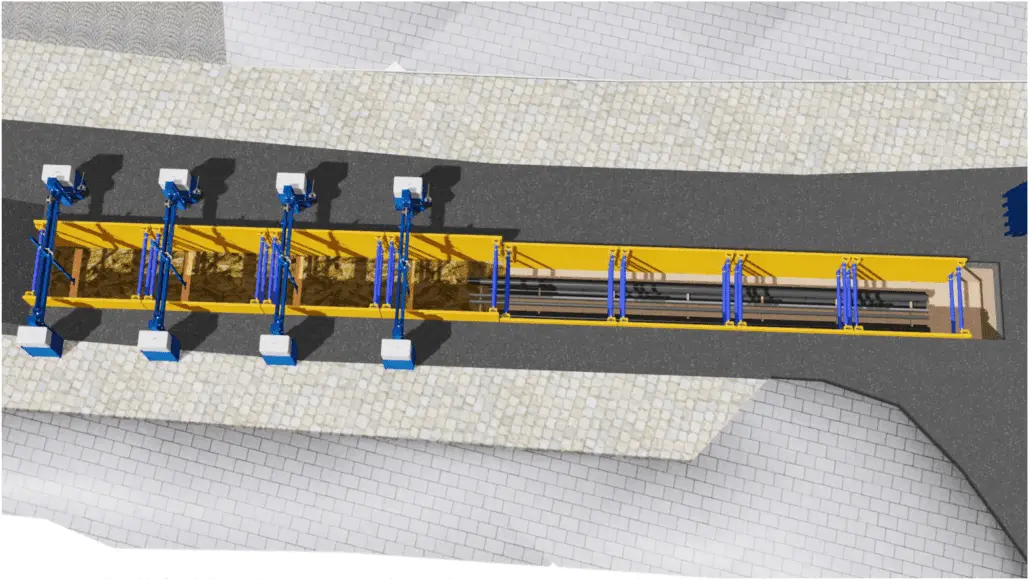

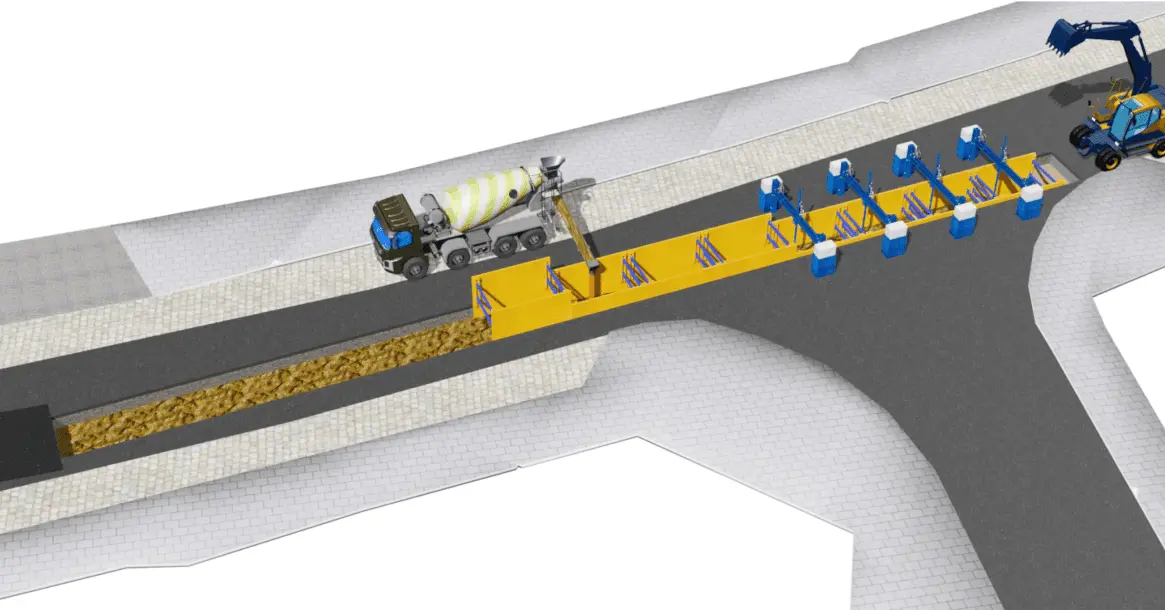

Getakte Bauweise Flüssigboden -
Bauweise Flüssigboden -

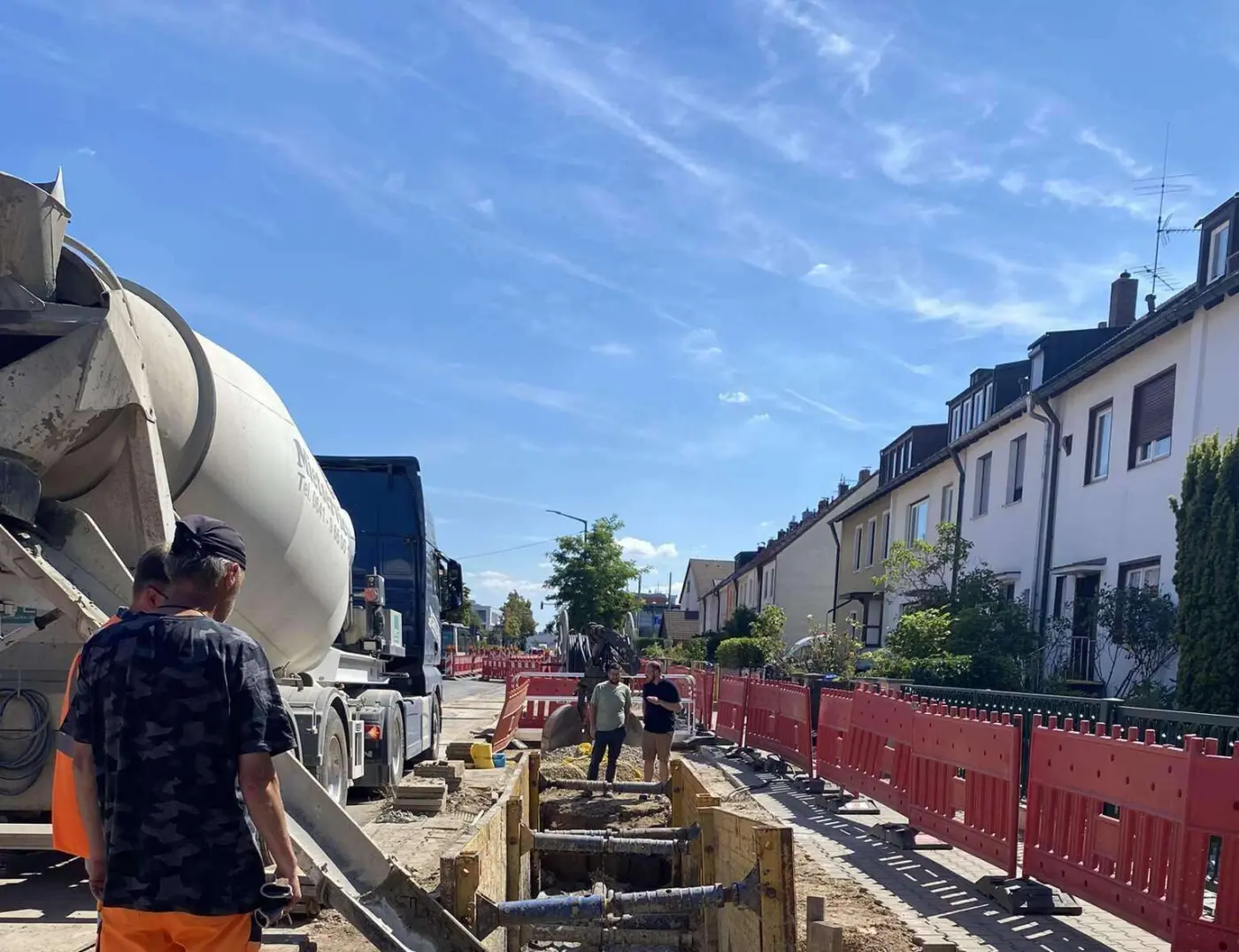

Grabenverfüllung Flüssigboden -
Verfüllung 110kV Flüssigbodengraben -

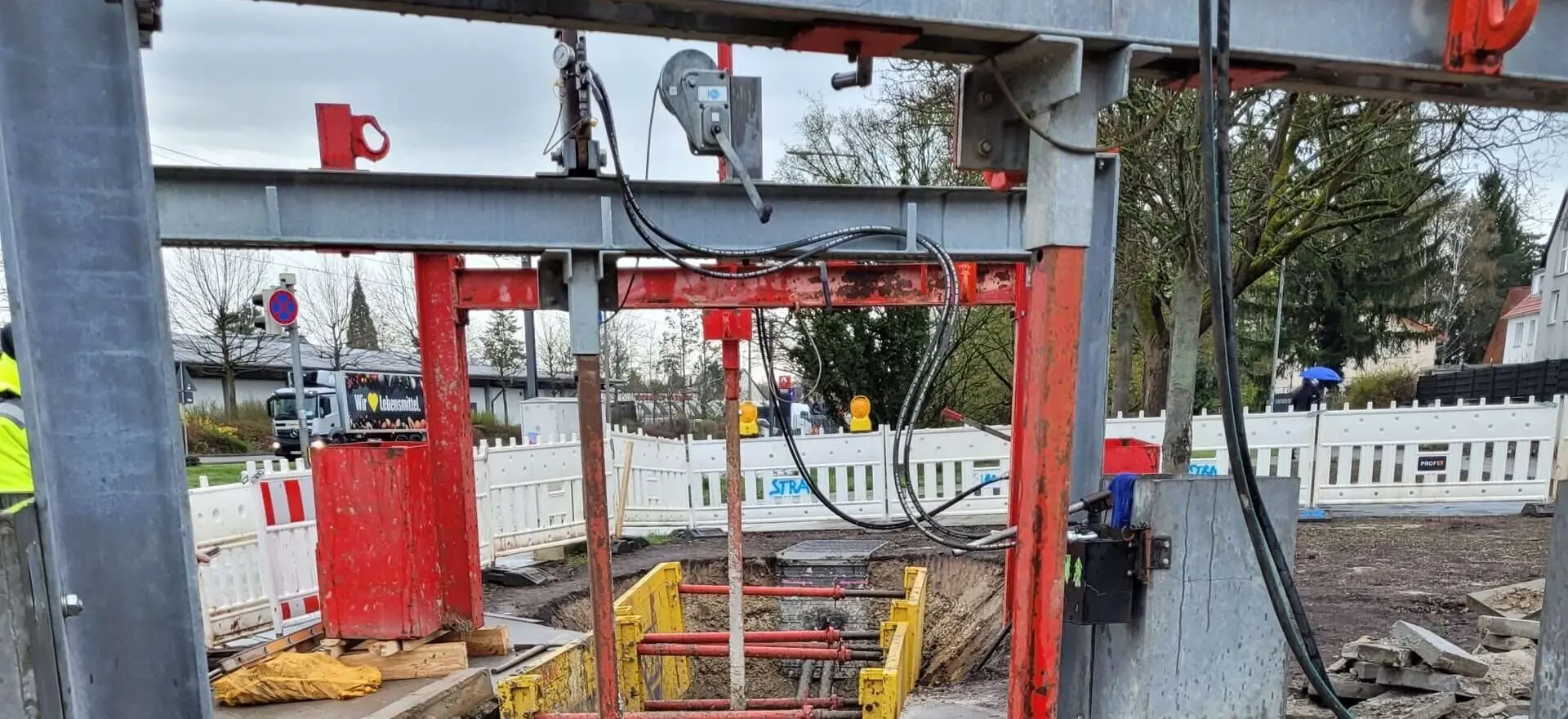

Verfüllung mit Auftriebssicherung Flüssigboden -

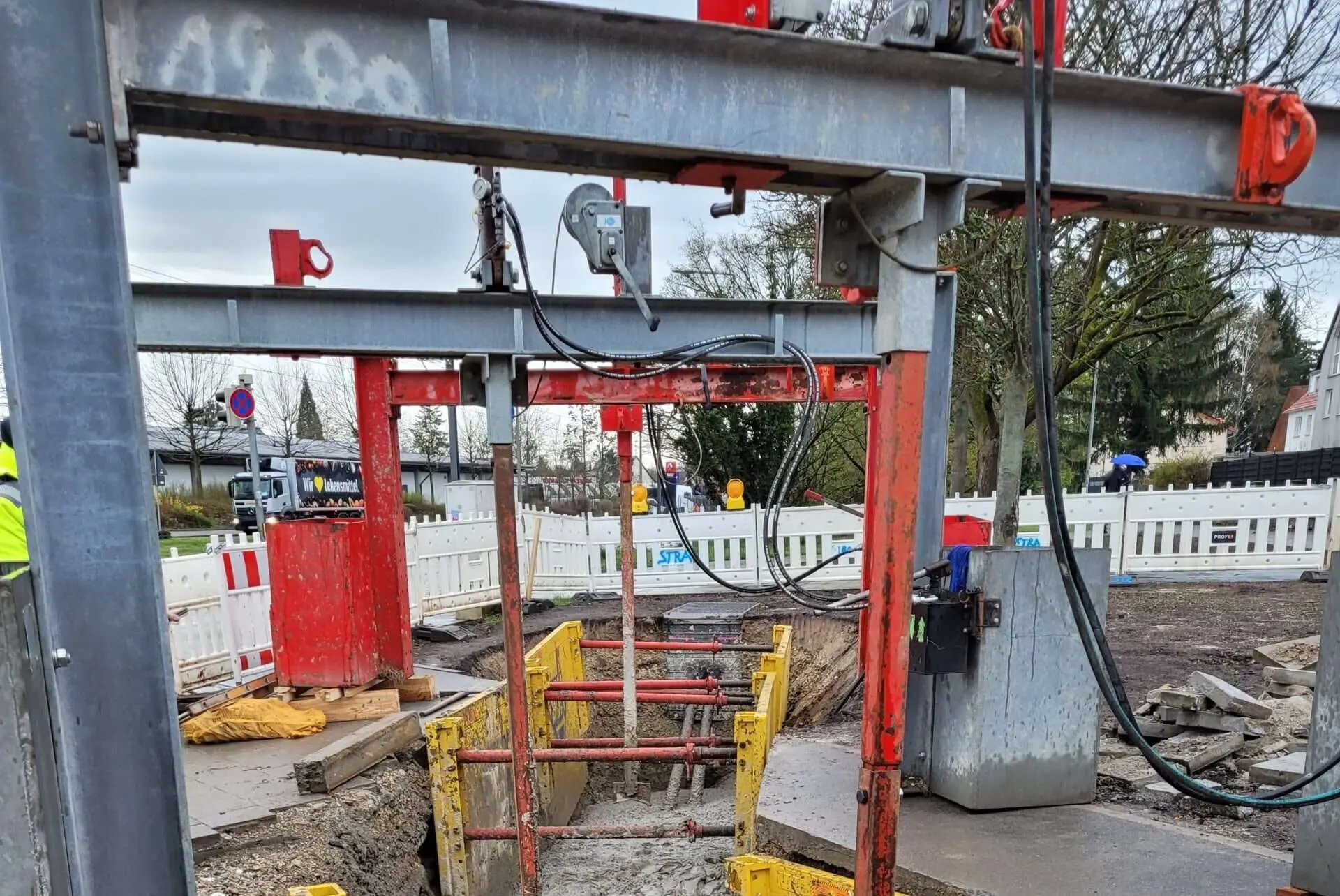

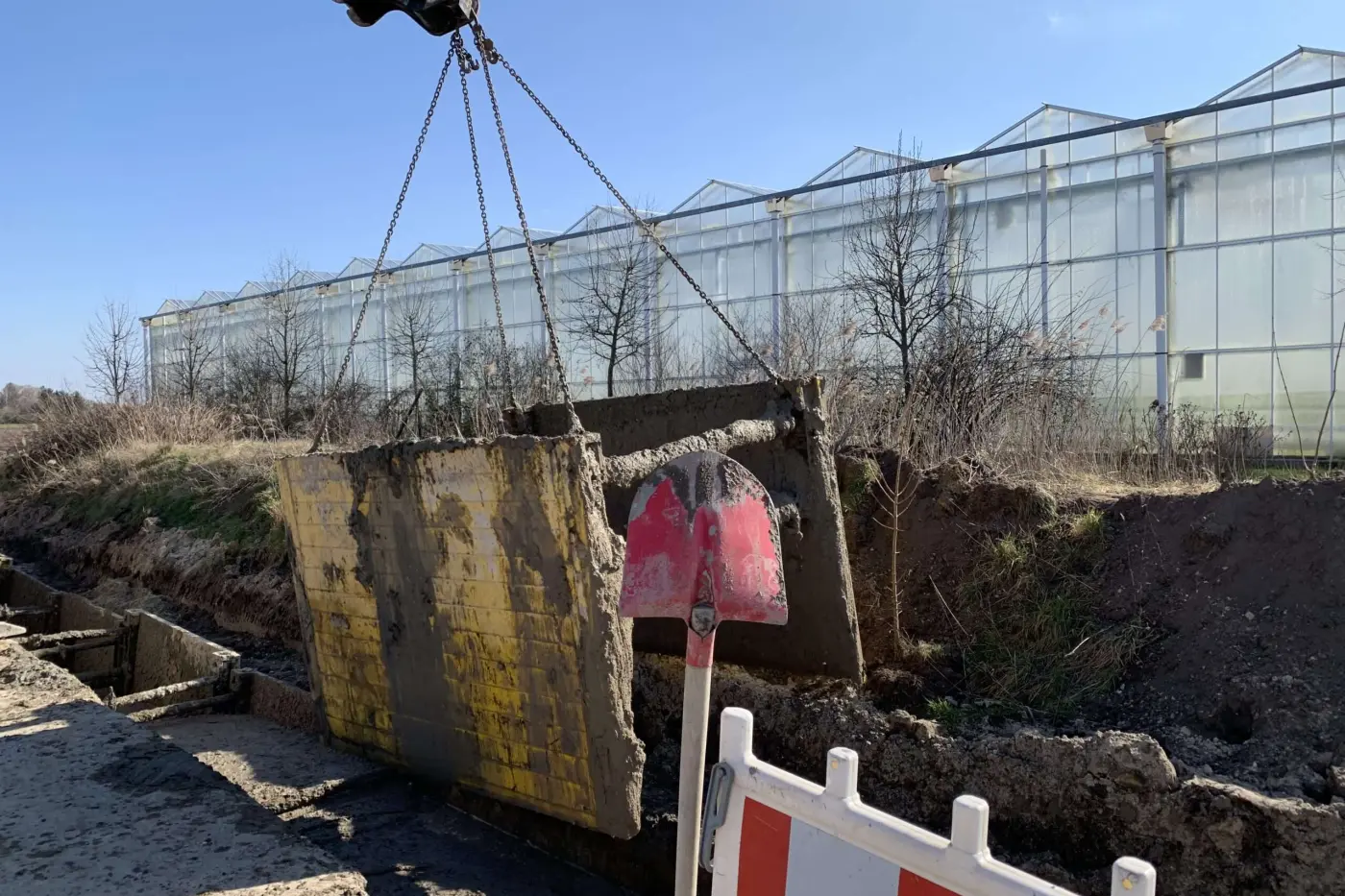

Ziehen Verbaubox Flüssigbodengraben -
Verfüllter Flüssigbodengraben -

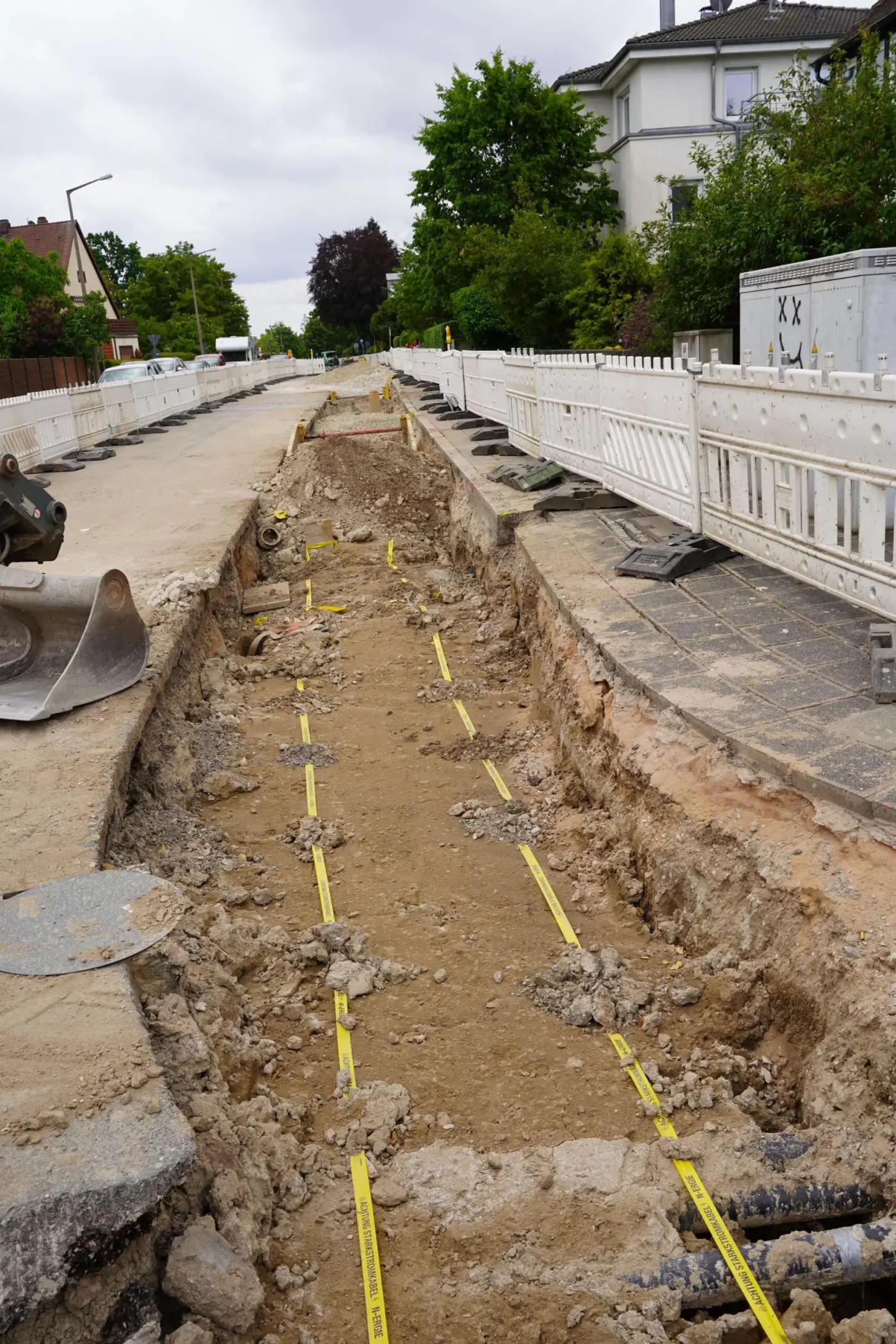

Verfüllung bis Frostschutzschicht -
Herstellung Flüssigboden
