Mainova Rechenzentrum Offenbach 110kV
- Gesamtlänge
- 825 m
- Hochspannungstrassen
- 3
- Spannungsebenen
- 20/110 kV
- Bereich
- Erdkabelbau
Projekt
Redundante Hochspannungstrassen mit Flüssigboden – thermisch optimiert, setzungsarm und nachhaltig aus belasteten Böden hergestellt.
Offenbach – sichere Energieinfrastruktur in heterogenen und belasteten Auffüllböden
Für die redundante Stromversorgung des Main Datacenters in Offenbach wurden drei Hochspannungstrassen (20 kV / 110 kV) mit einer Gesamtlänge von rund 825 m unter anspruchsvollen innerstädtischen Bedingungen realisiert. Die Trassenführung erfolgte entlang bestehender Infrastruktur, durch heterogene Auffüllböden mit Fremdanteilen sowie unter beengten Platzverhältnissen.
Durch den Einsatz von thermisch stabilisierendem Flüssigboden konnten sowohl die geotechnischen als auch die thermischen Anforderungen an die Kabeltrassen erfüllt werden. Gleichzeitig wurde der teilweise belastete Aushubboden als Baustoff wiederverwendet und eine technisch, ökologisch und wirtschaftlich optimierte Bauweise umgesetzt.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Heterogene Auffüllböden mit Schlacke, Bauschutt und Belastungen (Z2)
- Innerstädtische Trassenführung mit begrenztem Bauraum
- Mehrlagige Leerrohrsysteme und komplexe Trassenverzweigungen
- Sicherstellung von Rohrstatik, Auftriebssicherheit und Verformung
- Thermische Anforderungen an Hochspannungs- und Mittelspannungskabel
- Vermeidung von Deponierung und Reduzierung externer Stoffströme
02 / 05
Die Lösung
- Einsatz von thermisch stabilisierendem Flüssigboden
- Aufbereitung und Wiederverwendung des Aushubbodens vor Ort
- Fließfähiger Einbau für vollständigen 360°-Rohrumschluss
- Kombination mehrerer Funktionen in einem Materialsystem
- Reduzierung logistischer und ökologischer Belastungen
03 / 05
Fachplanerische Lösung
- FEM-gestützte Verformungsanalyse (PLAXIS 2D)
- Nachweise für Rohrstatik, Auftrieb und Verformung nach ATV 127
- Definition projektspezifischer Materialparameter
- Modellierung zeitabhängiger Materialzustände (flüssig–plastisch–fest)
- Integration thermischer, geotechnischer und rechtlicher Anforderungen
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Einstellung definierter Zielparameter (z. B. Wärmeleitfähigkeit > 1,5 W/mK)
- Sicherstellung homogener Wärmeableitung ohne Ringspalte
- Qualitätssicherung durch Prüfungen nach LAGA und BBodSchV
- Nachweis der Langzeitstabilität und Umweltverträglichkeit
05 / 05
Flüssigboden-Anwendung
- Hochspannungs- und Mittelspannungstrassen (20 kV / 110 kV)
- Thermisch belastete Kabelsysteme
- Innerstädtischer Leitungsbau in Auffüllböden
- Projekte mit Abfallvermeidungsstrategie
- Nachhaltige Energieinfrastruktur und Kreislaufwirtschaft
Bilder
Eindrücke aus dem Projekt
-

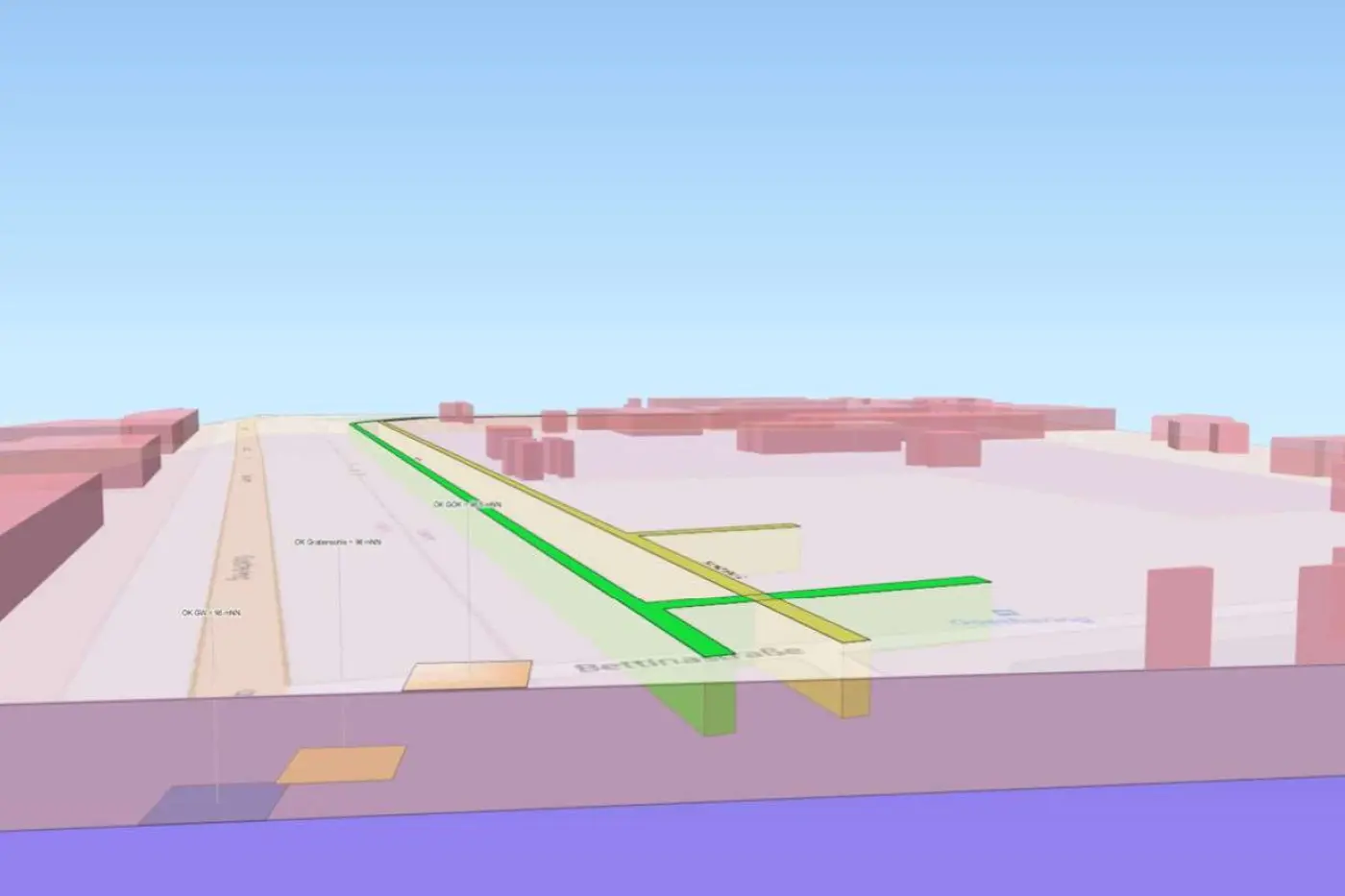

Übersicht Offenbach Data Center Trasse -

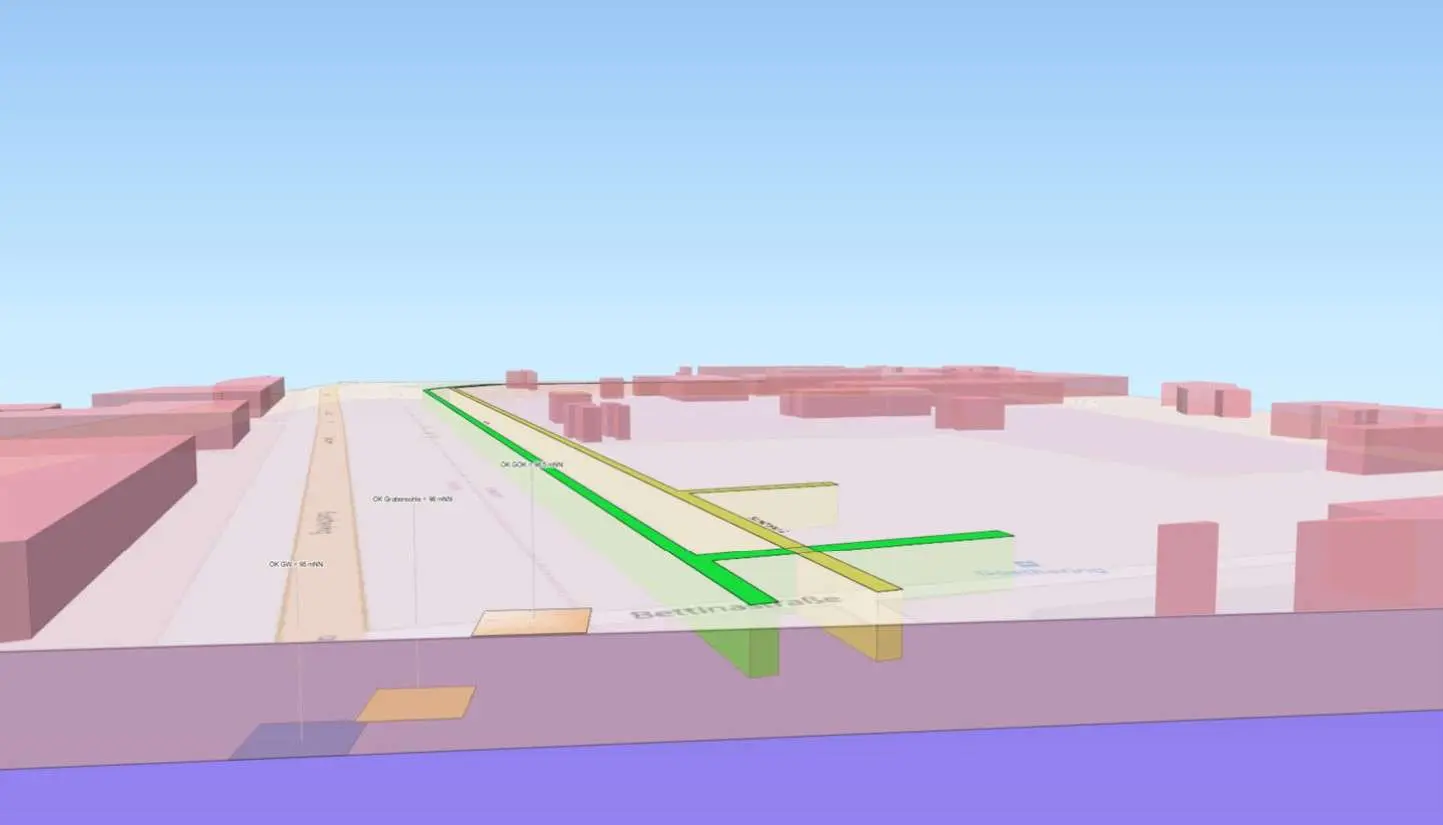

Übersicht Trassenverauf 110kV Trasse -

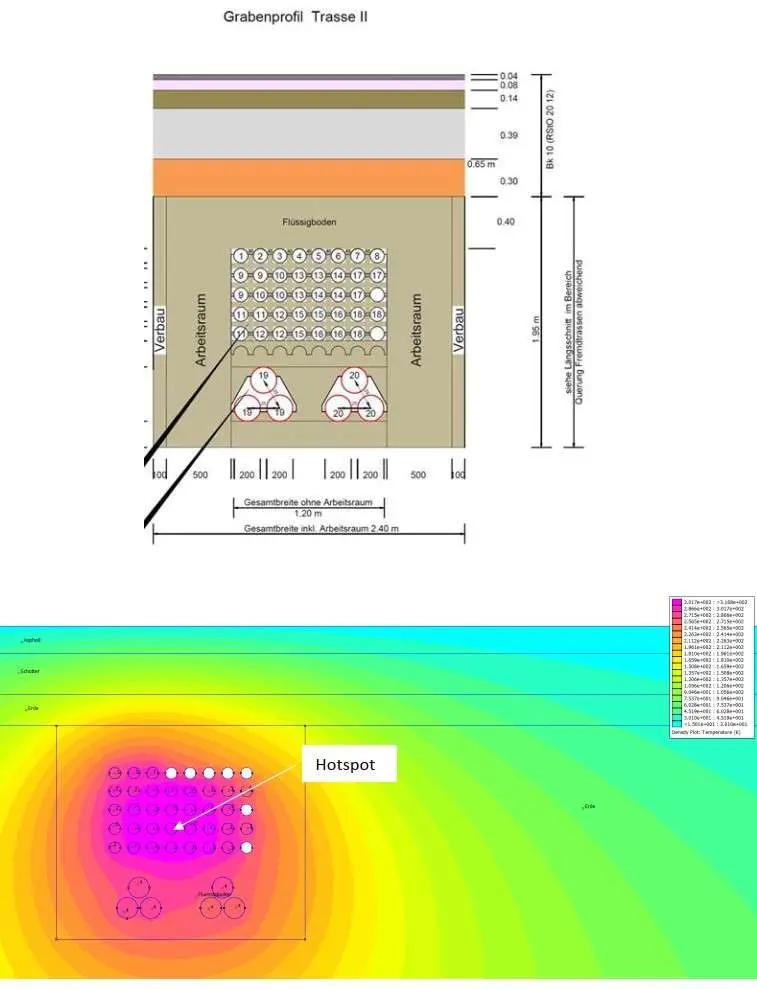

Geplante Querschnitte Erdkabelprojekt Rechenzentrum -
Optimierung Querschnitt ohne erreichen Grenzübertemperatur mit Flüssigboden -

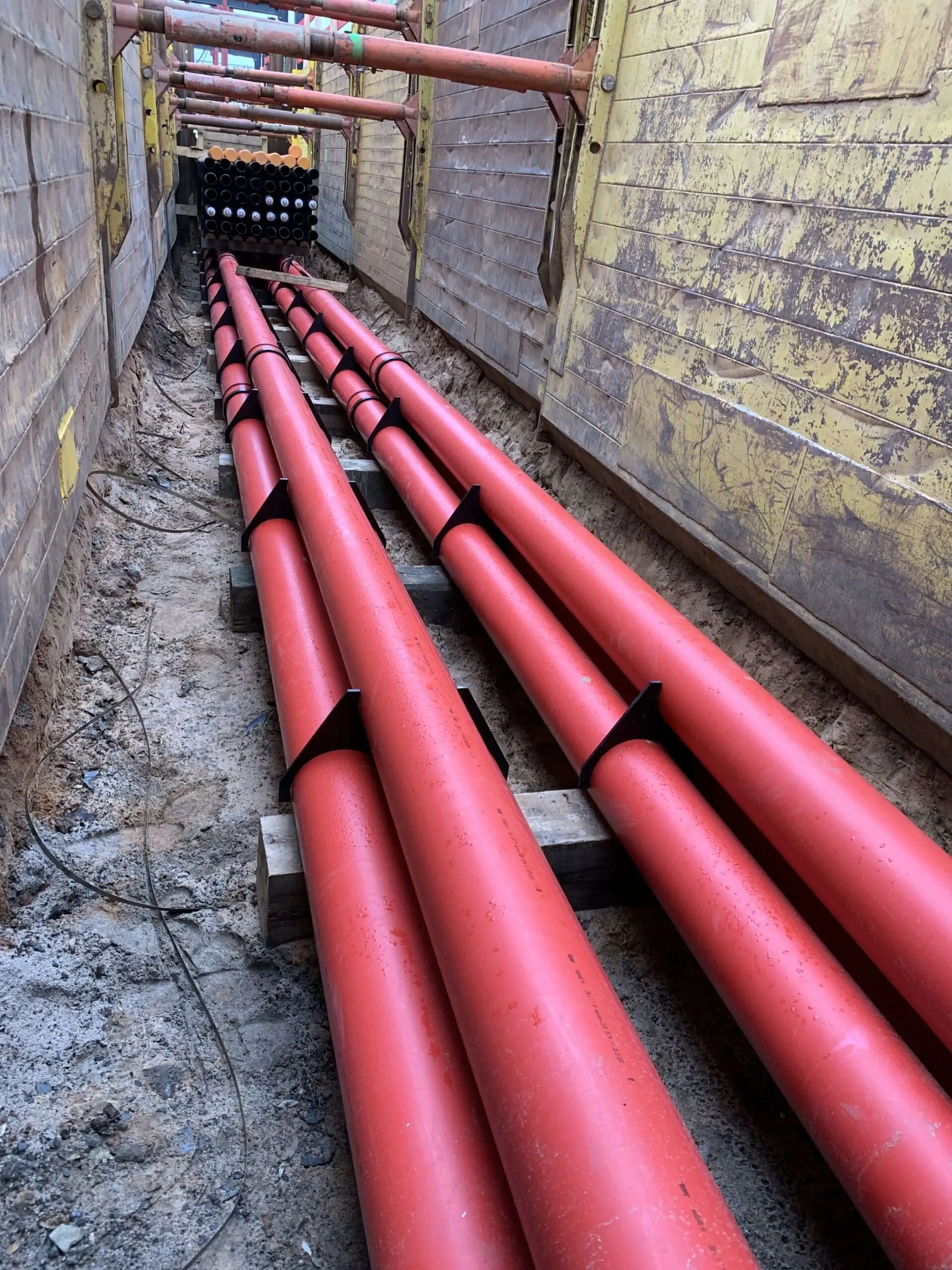

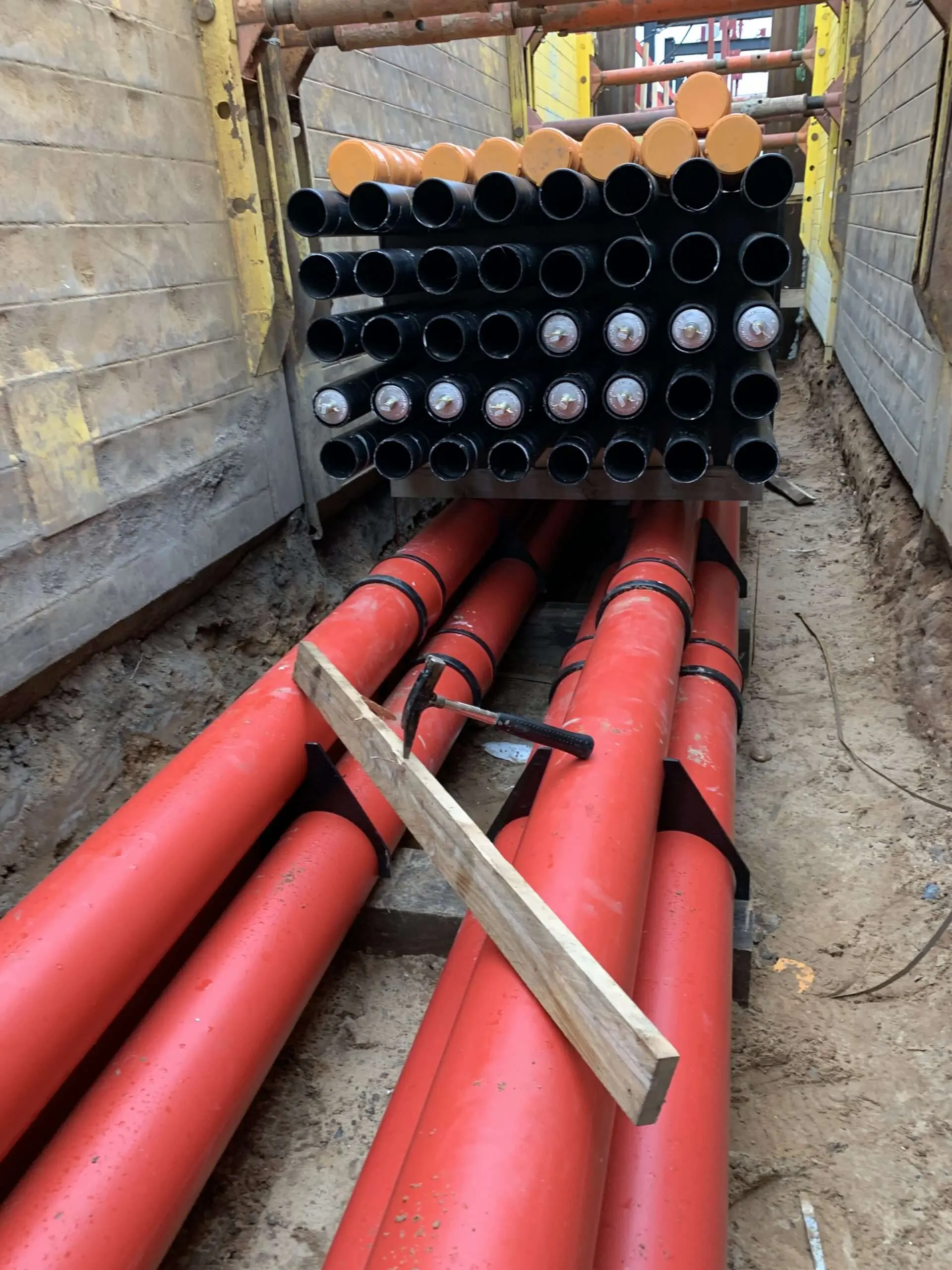

Montage Leerrohrtrasse vor Flüssigbodeneinsatz mit Abstandshaltern -

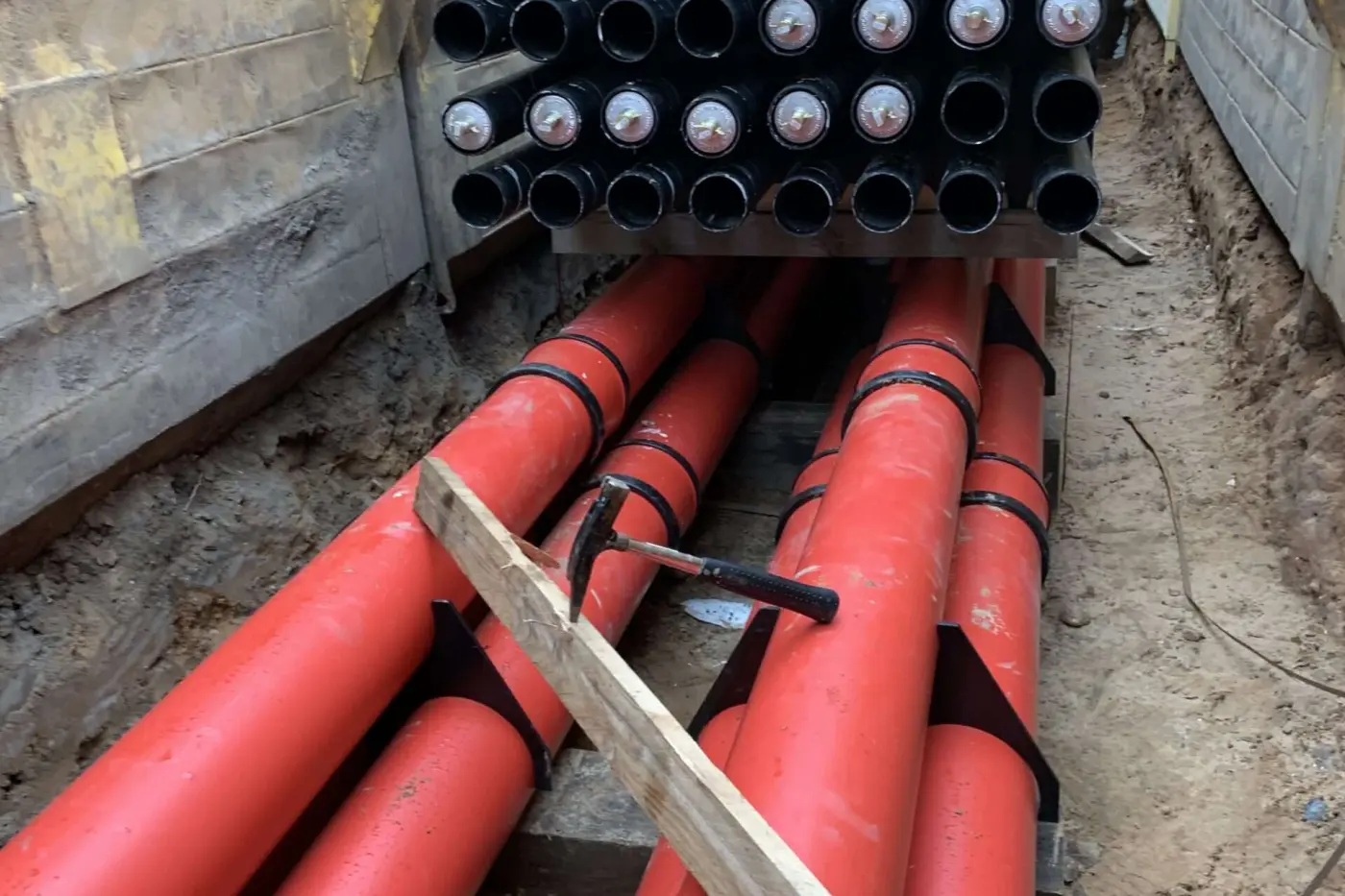

Hohe packdichte in Trasse durch Flüssigbodeneinsatz -

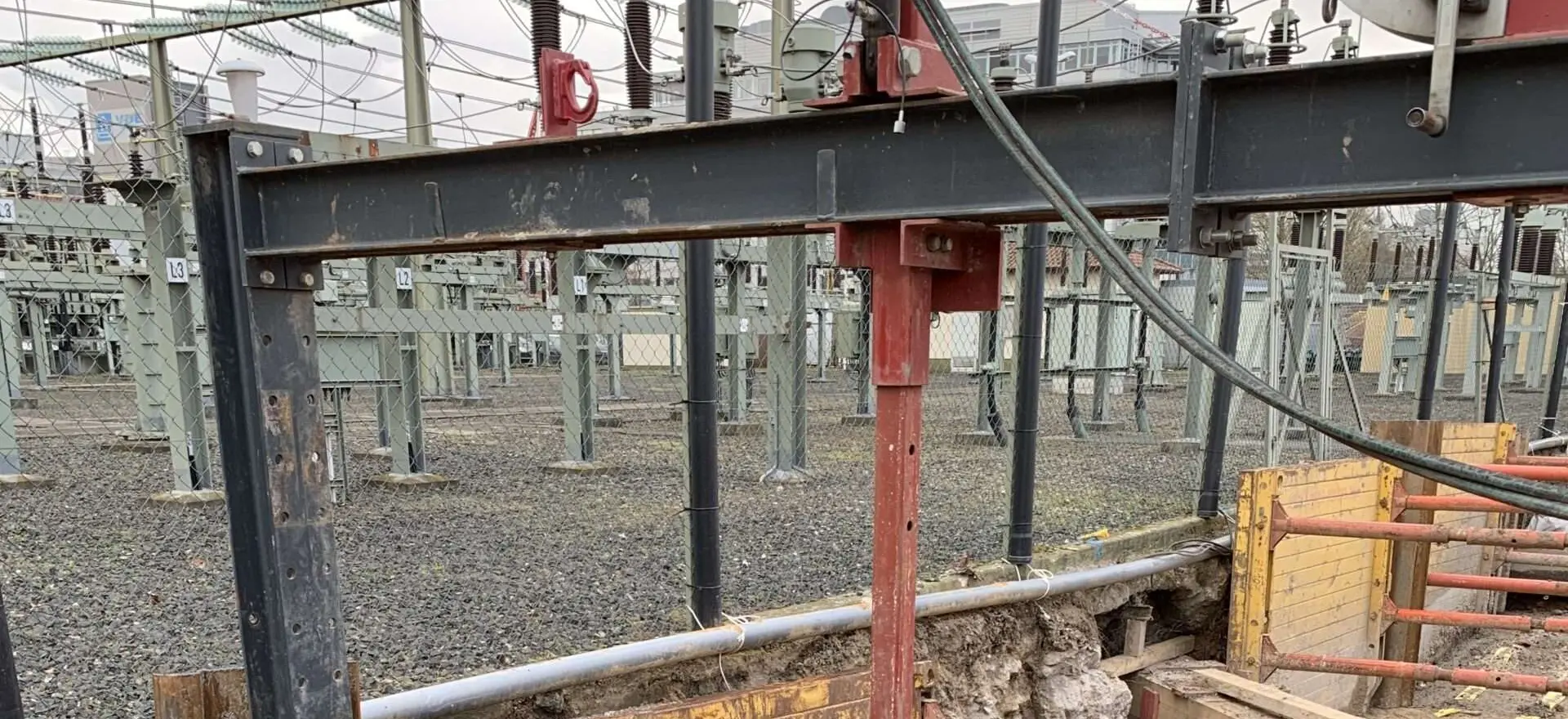

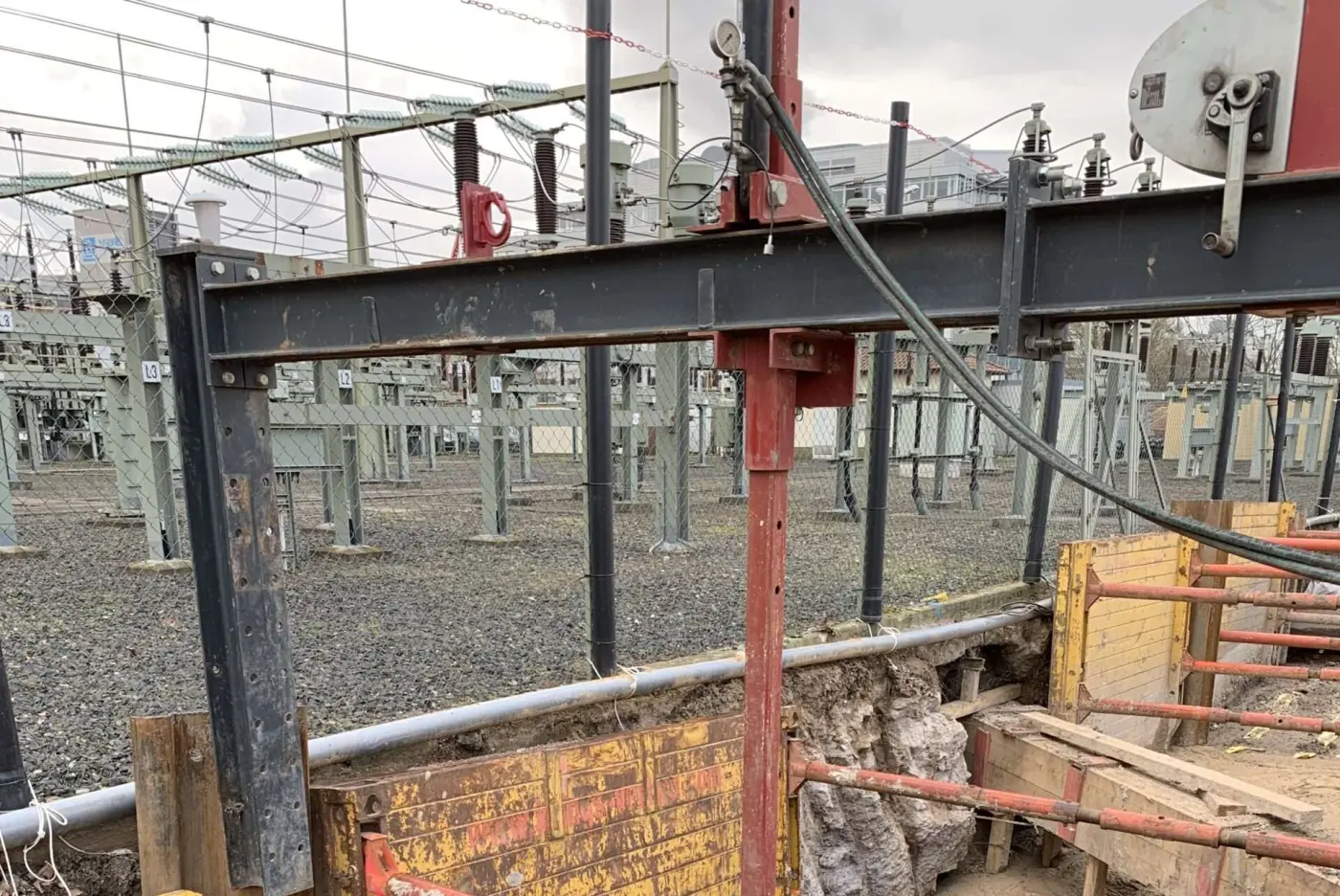

Auftriebssicherungen in Trasse für Flüssigbodeneinsatz -

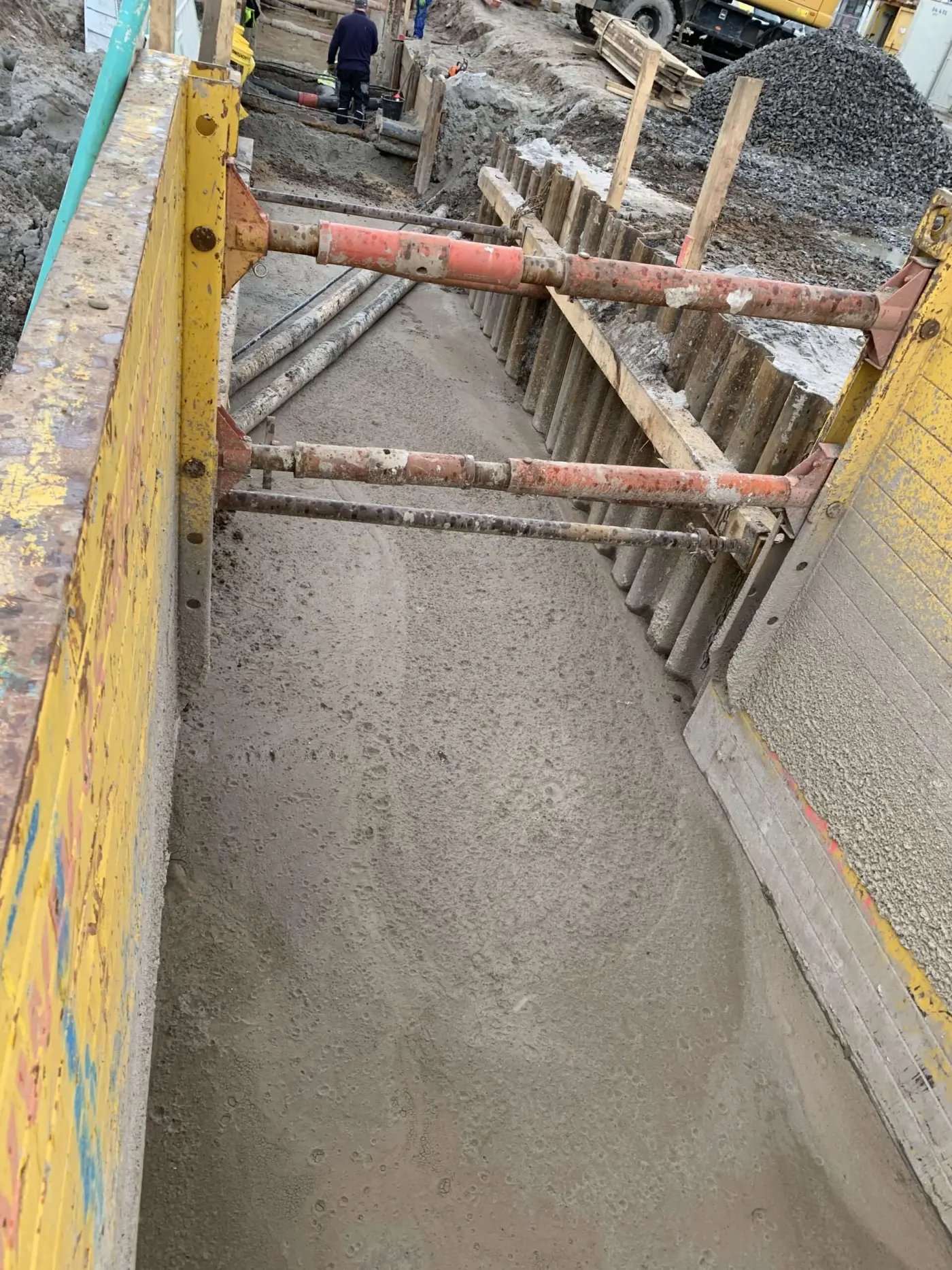

Verfüllung mit Technologie des Verfüllkeils - Nutzung örtlicher Boden mit Kontaminationen als Basis
