Thermisch stabiler Flüssigboden für 410-kV-Kabel: sichere Bettung, optimale Wärmeableitung und nachhaltige Bauweise im Projekt Frankfurt–Kelsterbach.
Thermisch stabile Kabeltrassen mit Flüssigboden
Im Projekt Frankfurt–Kelsterbach wurde das Flüssigbodenverfahren gezielt für die Verlegung von 410-kV-Erdkabeln eingesetzt. Ziel war es, eine dauerhaft stabile, setzungsarme und zugleich thermisch leistungsfähige Bettung zu schaffen. Durch die gezielte Anpassung der Flüssigbodenrezeptur konnten die Anforderungen an Tragfähigkeit, Rückbaubarkeit und Wärmeleitfähigkeit optimal miteinander kombiniert werden. Gerade im Bereich von Hochspannungstrassen spielt die kontrollierte Wärmeableitung eine zentrale Rolle für die Betriebssicherheit der Kabelsysteme. Flüssigboden ermöglicht hier eine homogene Einbettung ohne klassische Verdichtungsprobleme und reduziert gleichzeitig bauliche Risiken im sensiblen Trassenumfeld. So entstand eine technisch zuverlässige und nachhaltige Lösung für den Ausbau kritischer Energieinfrastruktur.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Dauerhaft stabile Wärmeableitung für 420-kV-Kabel
- Vermeidung von Ringspalten und Setzungen
- Gleichmäßige, sichere Rohrlagerung ohne Verdichtungsprobleme Abhängigkeit klassischer Materialien von Feuchte und Verdichtung
02 / 05
Die Lösung
- Einsatz von thermisch stabilisierendem Flüssigboden
- Fließfähiger Einbau für vollständigen Rohrumschluss
- Homogene, setzungsarme und thermisch stabile Bettung
- Wiederverwendung des Aushubbodens
03 / 05
Fachplanerische Lösung
- Entwicklung projektspezifischer Rezepturen
- Labor- und Langzeituntersuchungen zu mechanischen und thermischen Eigenschaften
- Qualitätssicherung und baubegleitende Überwachung
04 / 05
FiFB-Lösungen
- Rezepturentwicklung und Prüfkonzepte
- Kontinuierliche Qualitätssicherung
- Nachweis der Langzeitstabilität
05 / 05
Flüssigboden-Anwendung
- Hochspannungskabeltrassen (bis 420 kV)
- Thermisch stabile Bettung von Kabelschutzrohren
- Alternative zu klassischen Sandbettungen
Bilder
Eindrücke aus dem Projekt
-

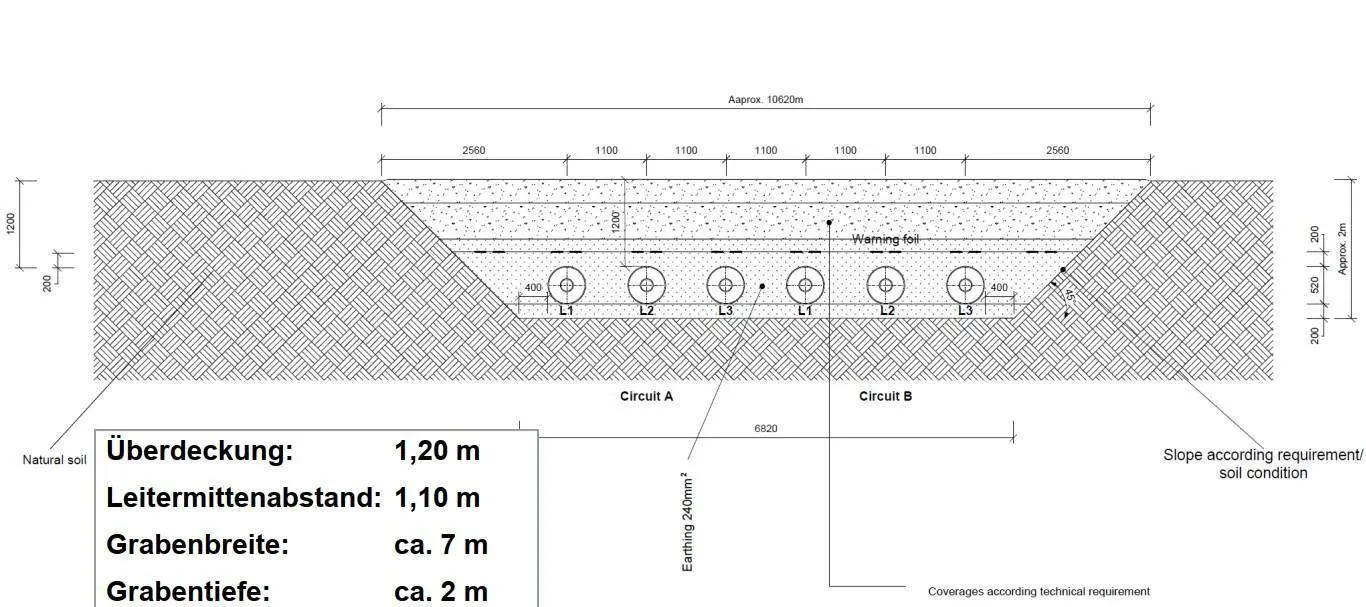

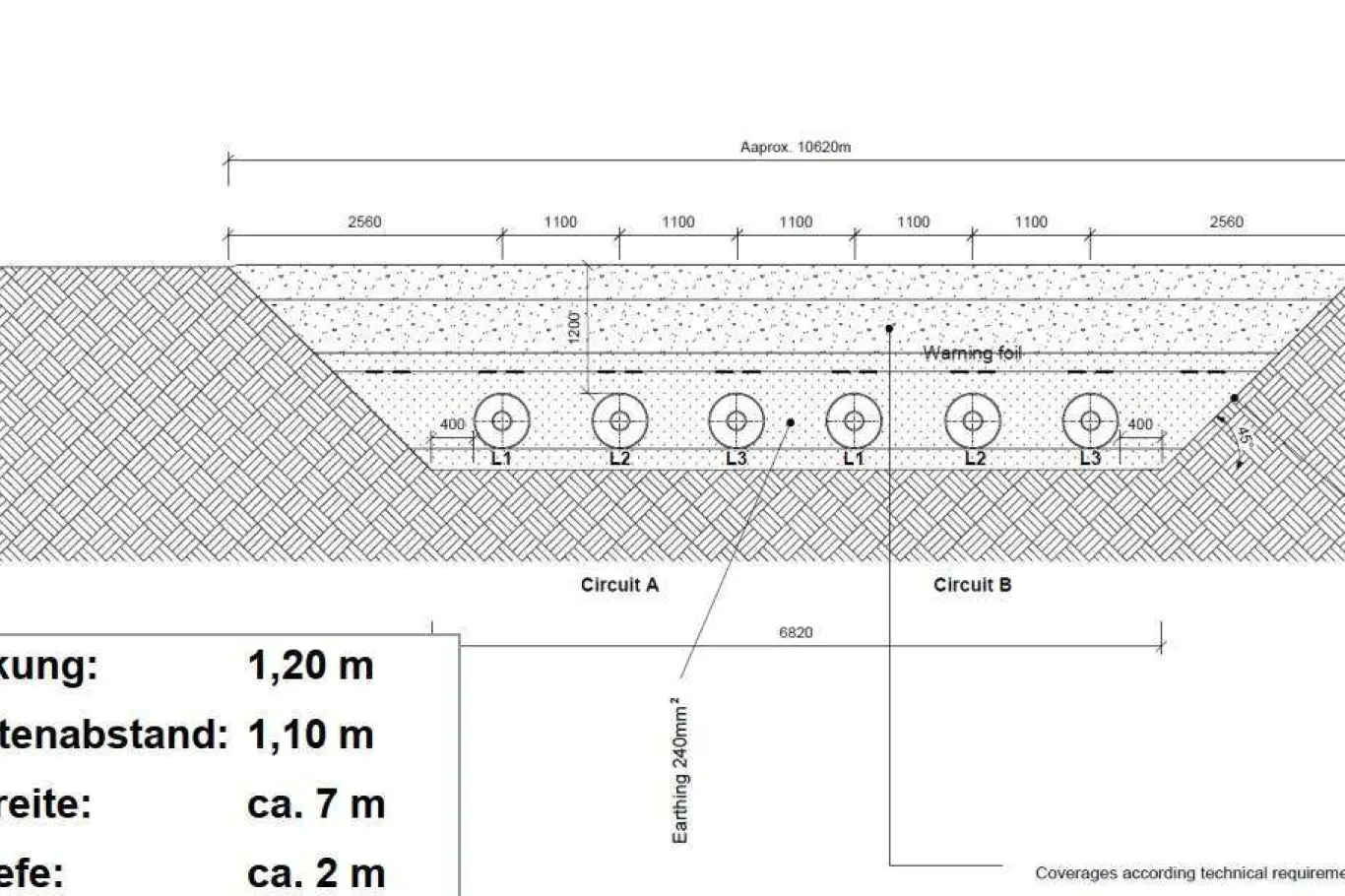

Geplante Trasse 420 kV Amprion Flüssigboden Verfüllung -

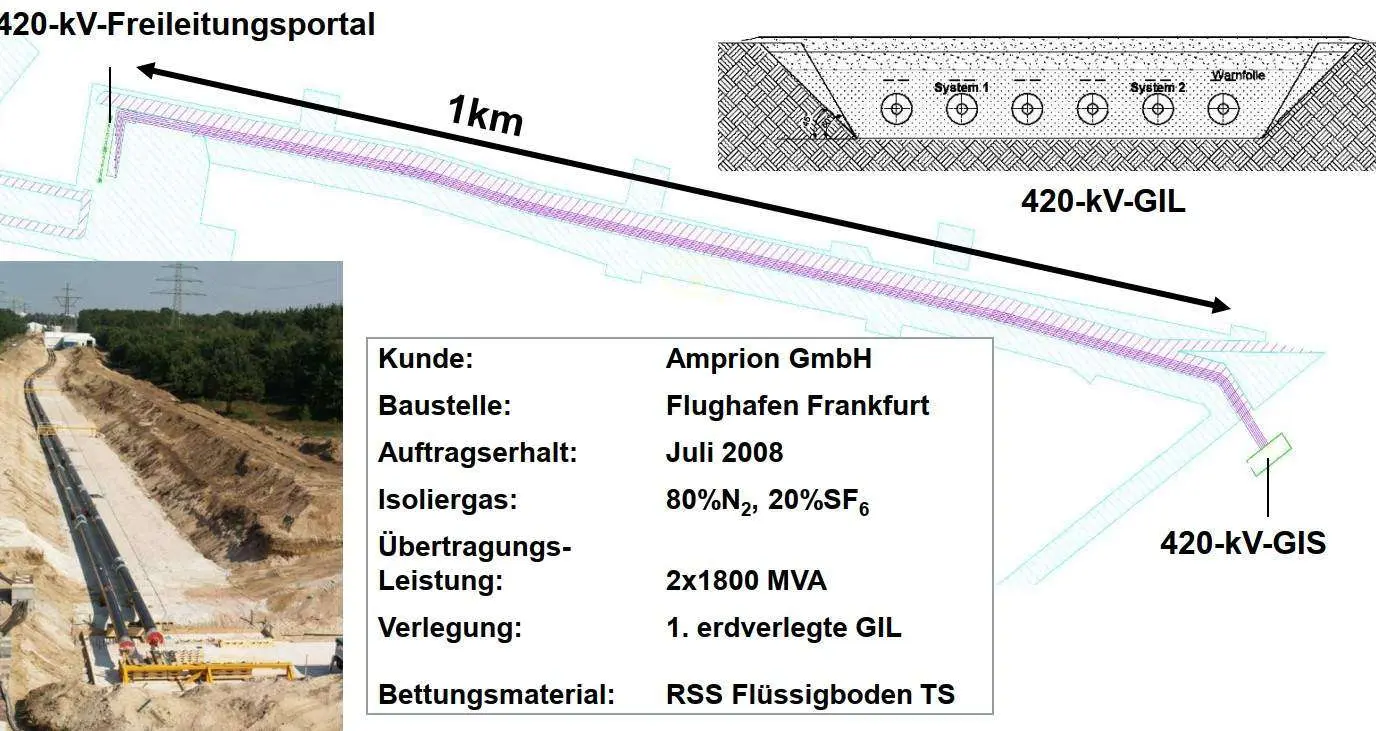

Trassenverlauf 420kV Frankfurt Anbindung Übergabestation -

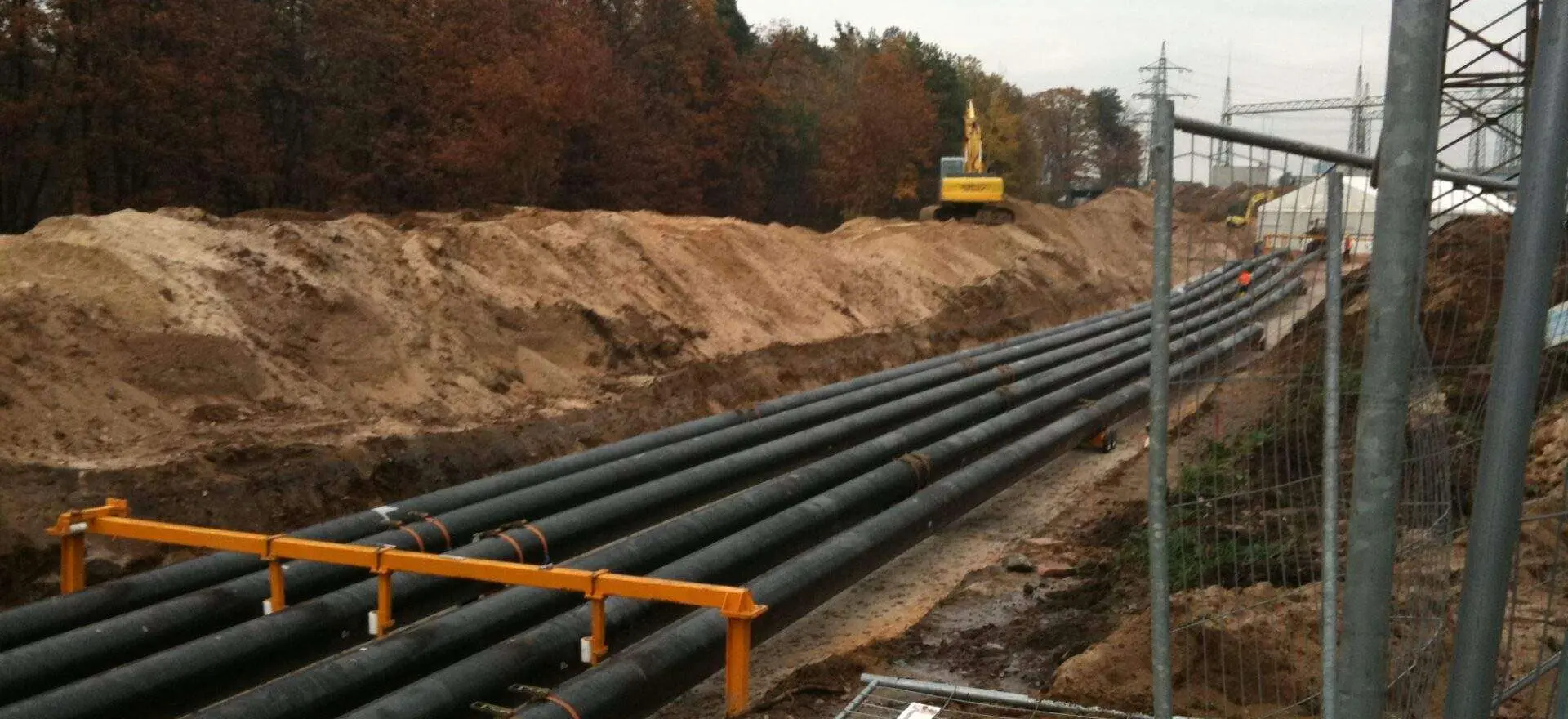

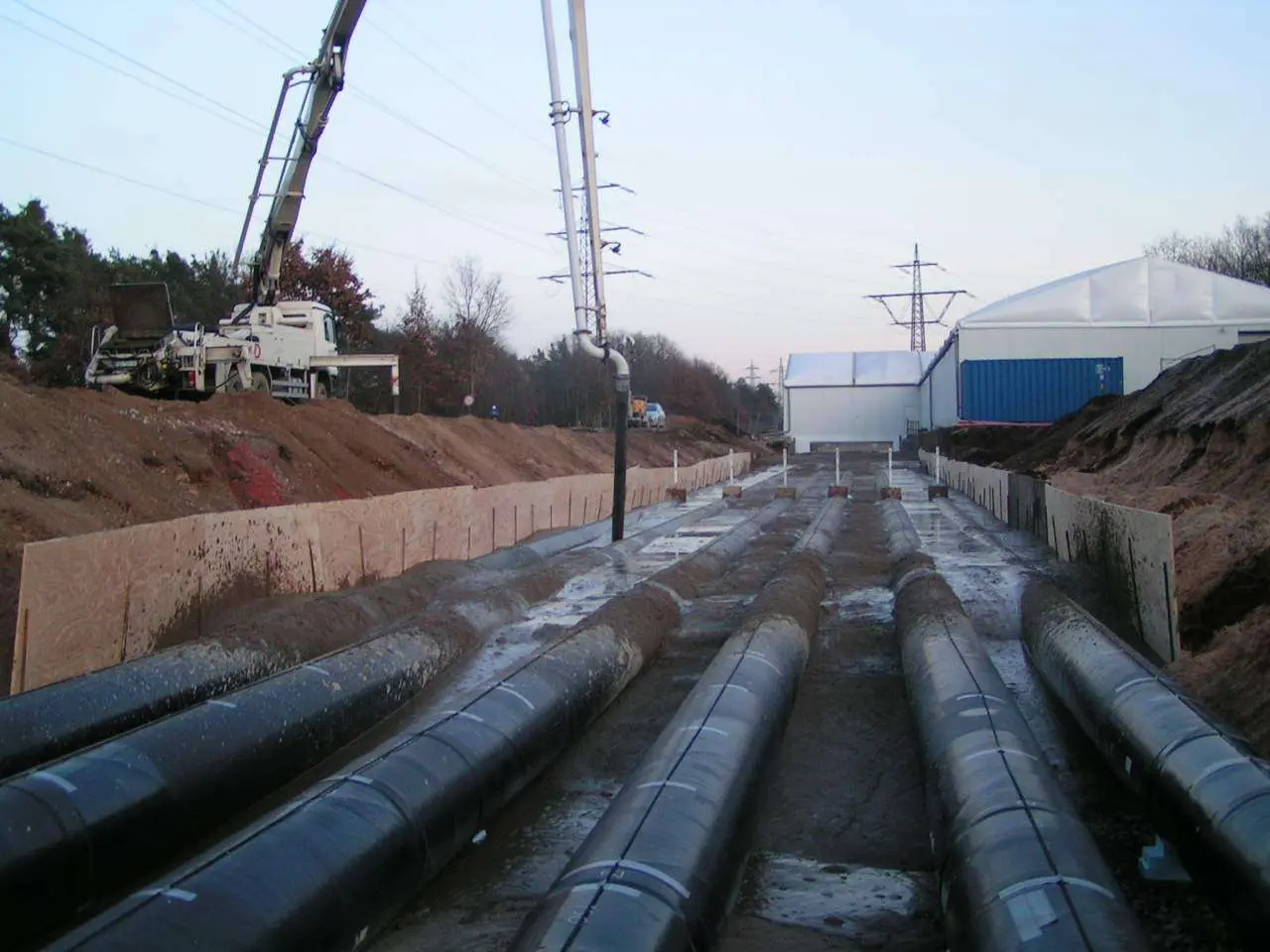

Verlegung-Leerohre-in-420kV-Trasse-fuer-Fluessigbodenverfuellunbg -

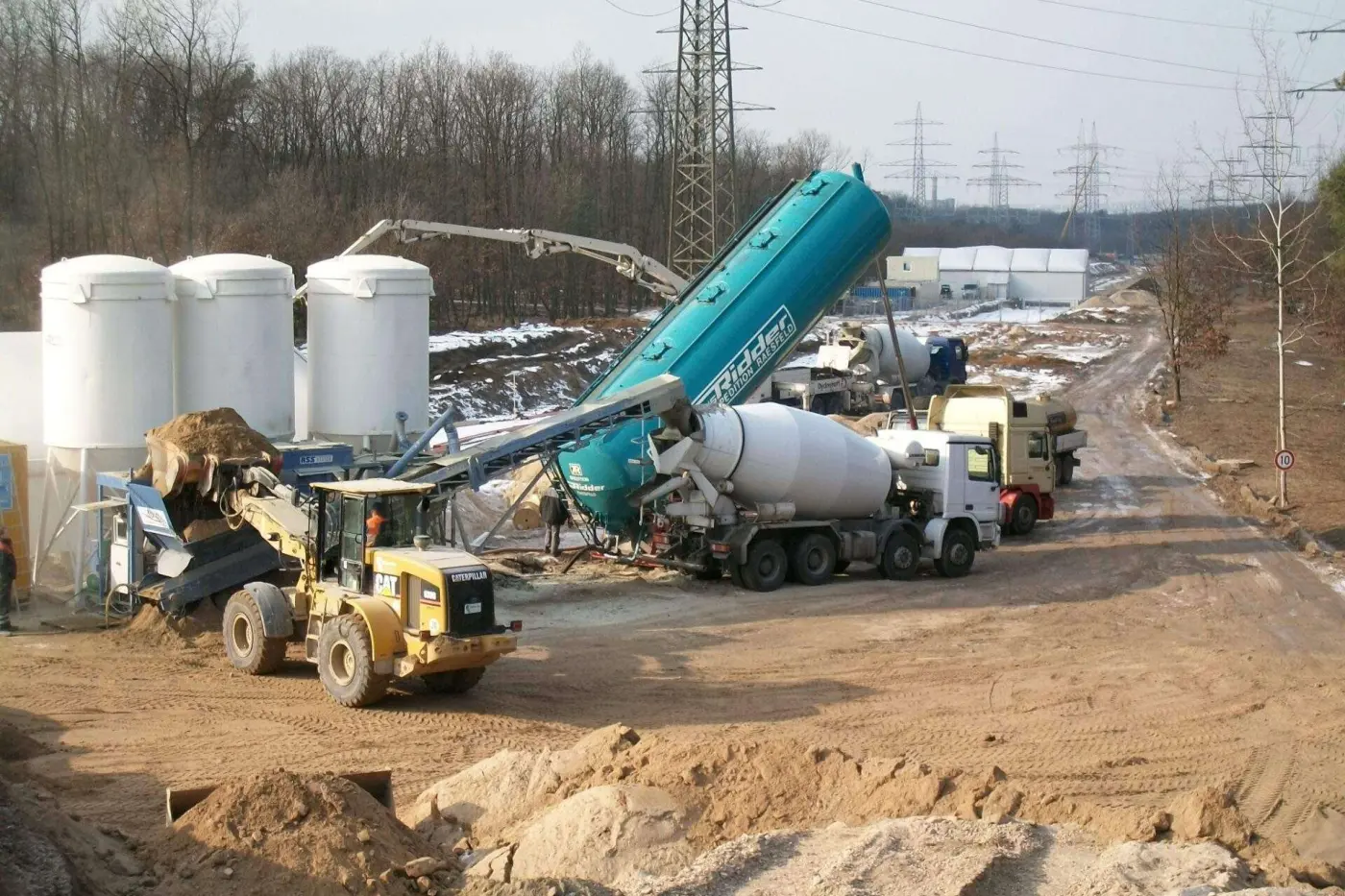

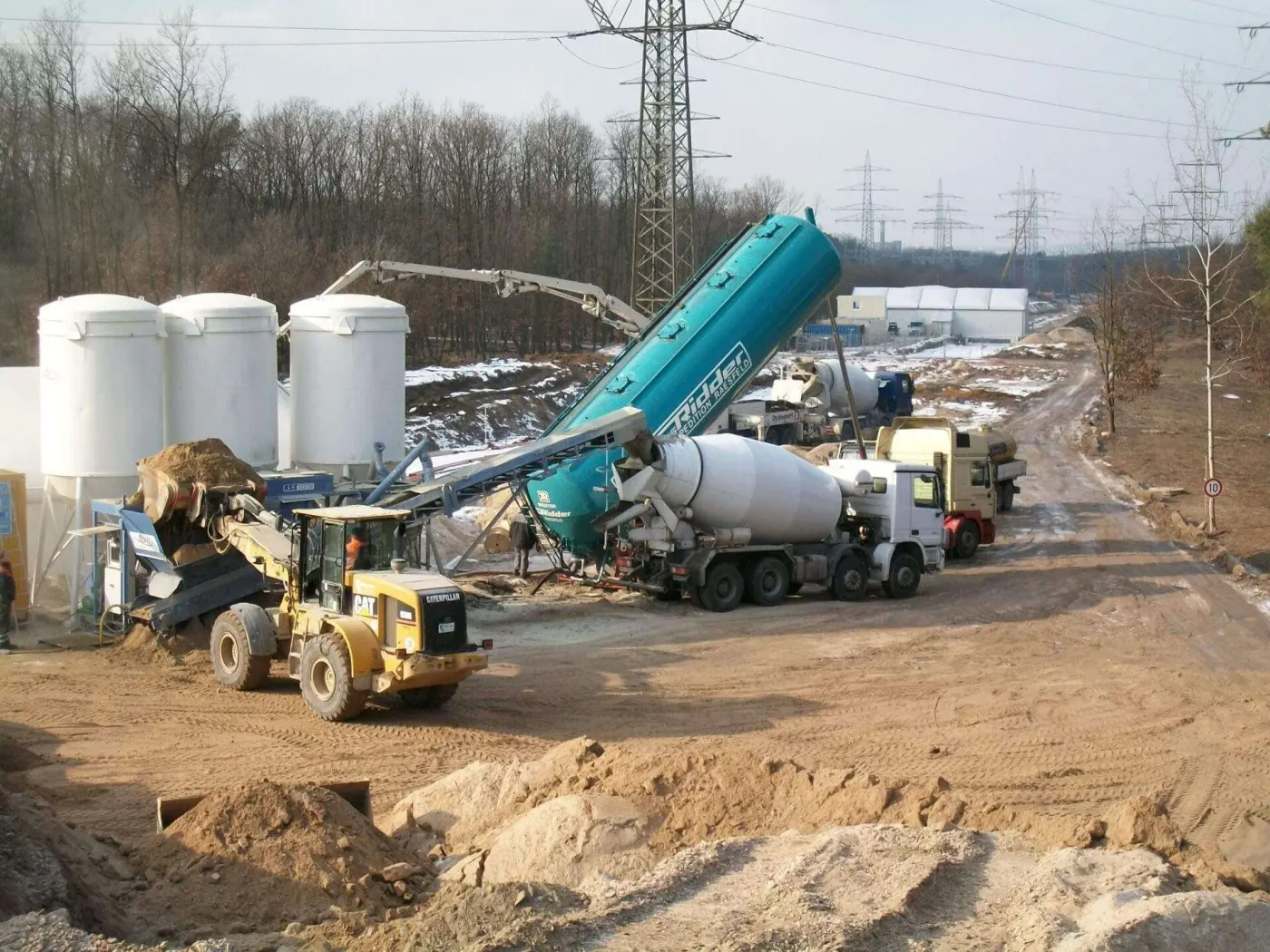

Mischplatz zur Herstellung Flüssigboden 420kV Bettung vor Ort -
Verfüllung von Böschungskante mit Auslegerpumpe 420kV mit Flüssigboden -
Fortsetzen kontinuierliche Verfüllung -

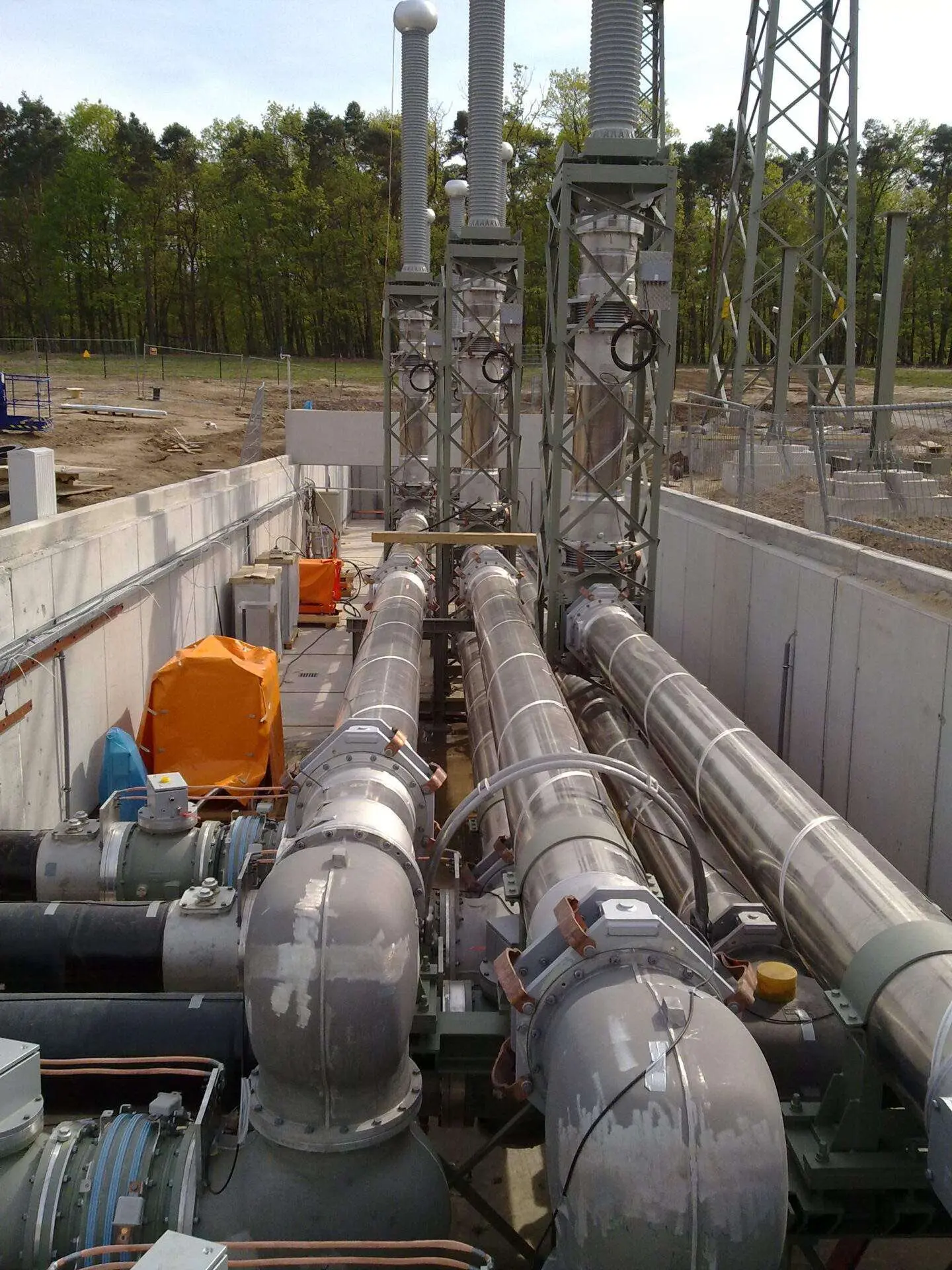

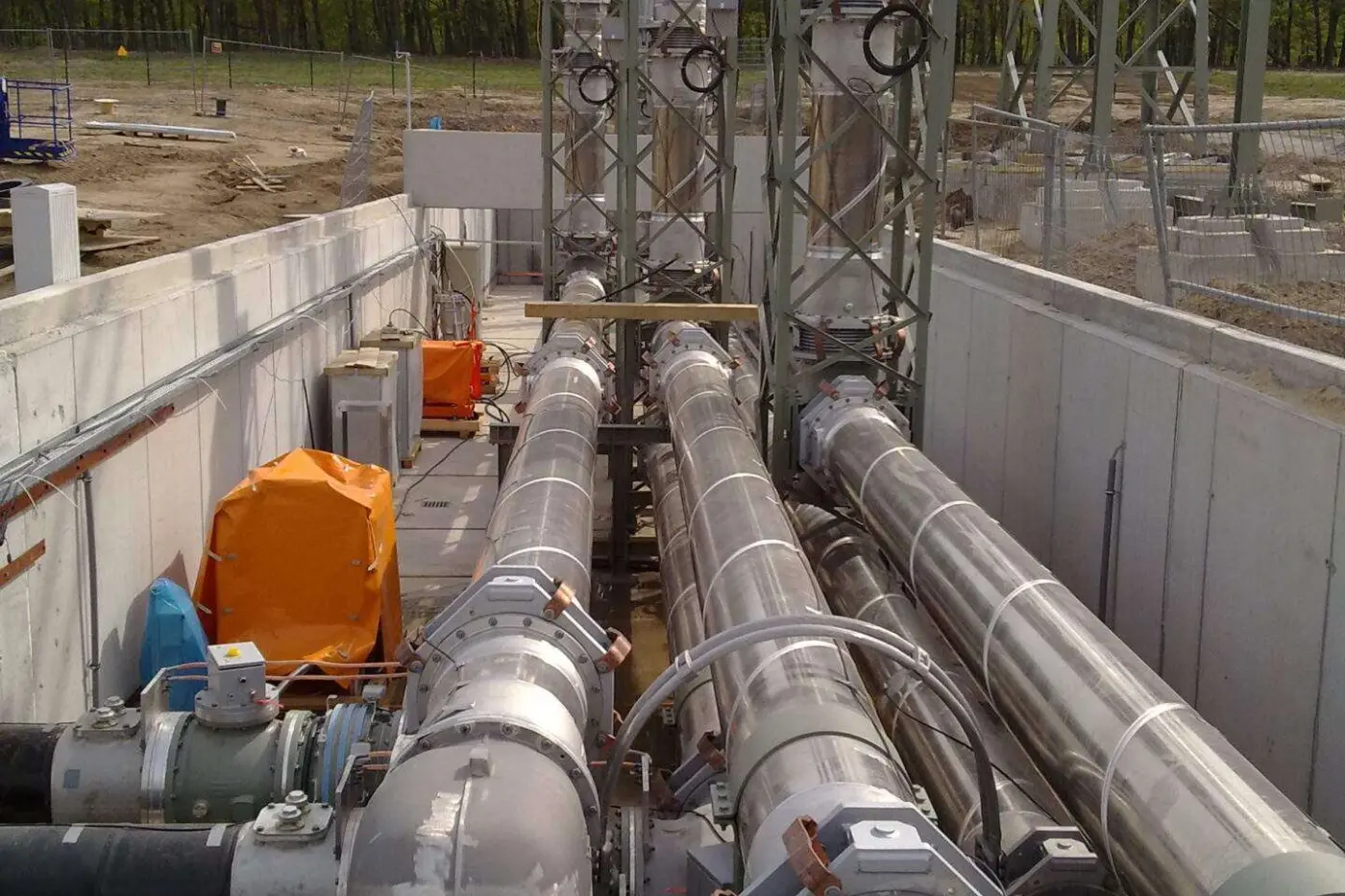

Trasse entdet in Übergabestaion mit weiteren Medien -
Freilegung zur Untersuchung in mehrern Höhen und an mehreren Stellen Flüssigboden 420kV
