Tennet Bremen Umspannwerksanbindung - 110kV Kabeltrasse
- Spannungsebene
- 110 kV
- Bereich
- Erdkabelbau
Projekt
110kV-Kabeltrasse mit Flüssigboden – hohlraumfreie, thermisch stabile Bettung aus lokalem Bodenmaterial.
Bremen Farge – nachhaltige und sichere Anbindung eines Umspannwerks mit Flüssigboden
Im Rahmen des Netzausbaus in Bremen Farge wurde eine 110kV-Kabeltrasse zur Anbindung eines Umspannwerks realisiert. Die Umsetzung erfolgte im offenen Kabelgraben unter Einsatz von Flüssigboden, um sowohl geotechnische als auch thermische Anforderungen dauerhaft sicherzustellen.
Durch den Einsatz von Flüssigboden konnte eine homogene, setzungsarme und wärmeleitfähige Bettung der Kabelschutzrohre hergestellt werden. Gleichzeitig wurde der anstehende Boden vollständig wiederverwendet, wodurch eine wirtschaftliche und ressourcenschonende Bauweise realisiert werden konnte.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Heterogene und teils schwer verdichtbare Böden
- Sicherstellung einer gleichmäßigen Kabelbettung
- Anforderungen an Rohrstatik und Lastverteilung
- Dauerhafte Wärmeabfuhr der Hochspannungskabel
- Vermeidung von Bodenaustausch und Transportaufwand
02 / 05
Die Lösung
- Einsatz von thermisch stabilisierendem Flüssigboden
- Fließfähiger Einbau zur vollständigen Rohrumschließung
- Nutzung des örtlichen Bodens als Baustoff
- Verzicht auf Verdichtungsarbeiten
- Herstellung einer homogenen Bettungsmatrix
03 / 05
Fachplanerische Lösung
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Durchführung geotechnischer und thermischer Nachweise
- Planung der Rohrstatik und Bauabläufe
- Integration der Materialeigenschaften in die Planung
- Abstimmung mit Projektbeteiligten und Behörden
04 / 05
FiFB-Lösungen
- Rezepturentwicklung auf Basis lokaler Bodenanalysen
- Nachweis mechanischer und thermischer Eigenschaften
- Durchführung von Laborprüfungen
- Qualitätssicherung durch Eigen- und Fremdüberwachung
- Dokumentation aller Einbau- und Materialparameter
05 / 05
Flüssigboden-Anwendung
- Bettung von Hochspannungskabeln
- Verfüllung von Kabeltrassen im offenen Graben
- Herstellung homogener und setzungsarmer Verfüllkörper
- Einsatz im Energieinfrastrukturbau
- Nachhaltige Nutzung von Aushubmaterial
Bilder
Eindrücke aus dem Projekt
-

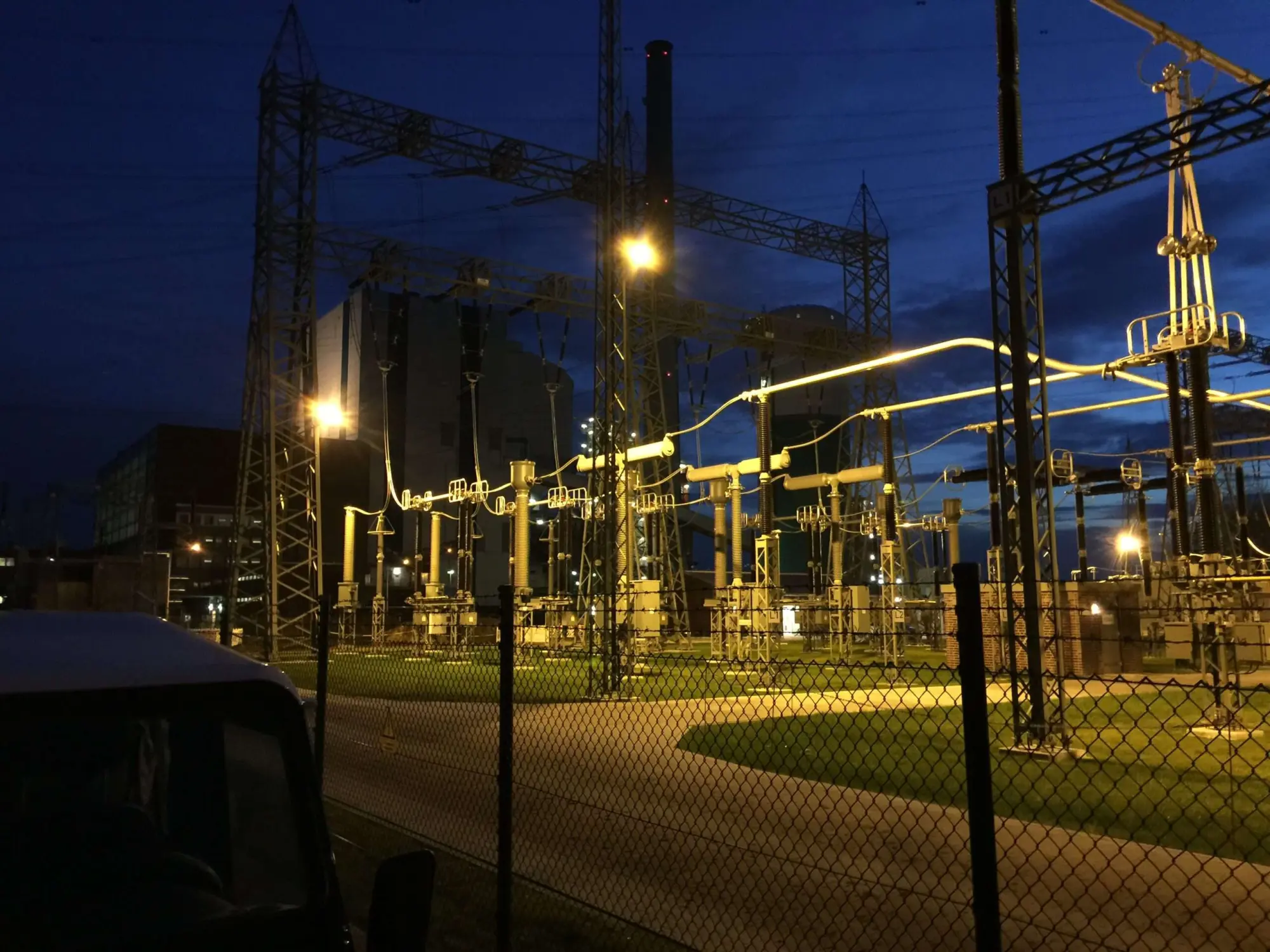

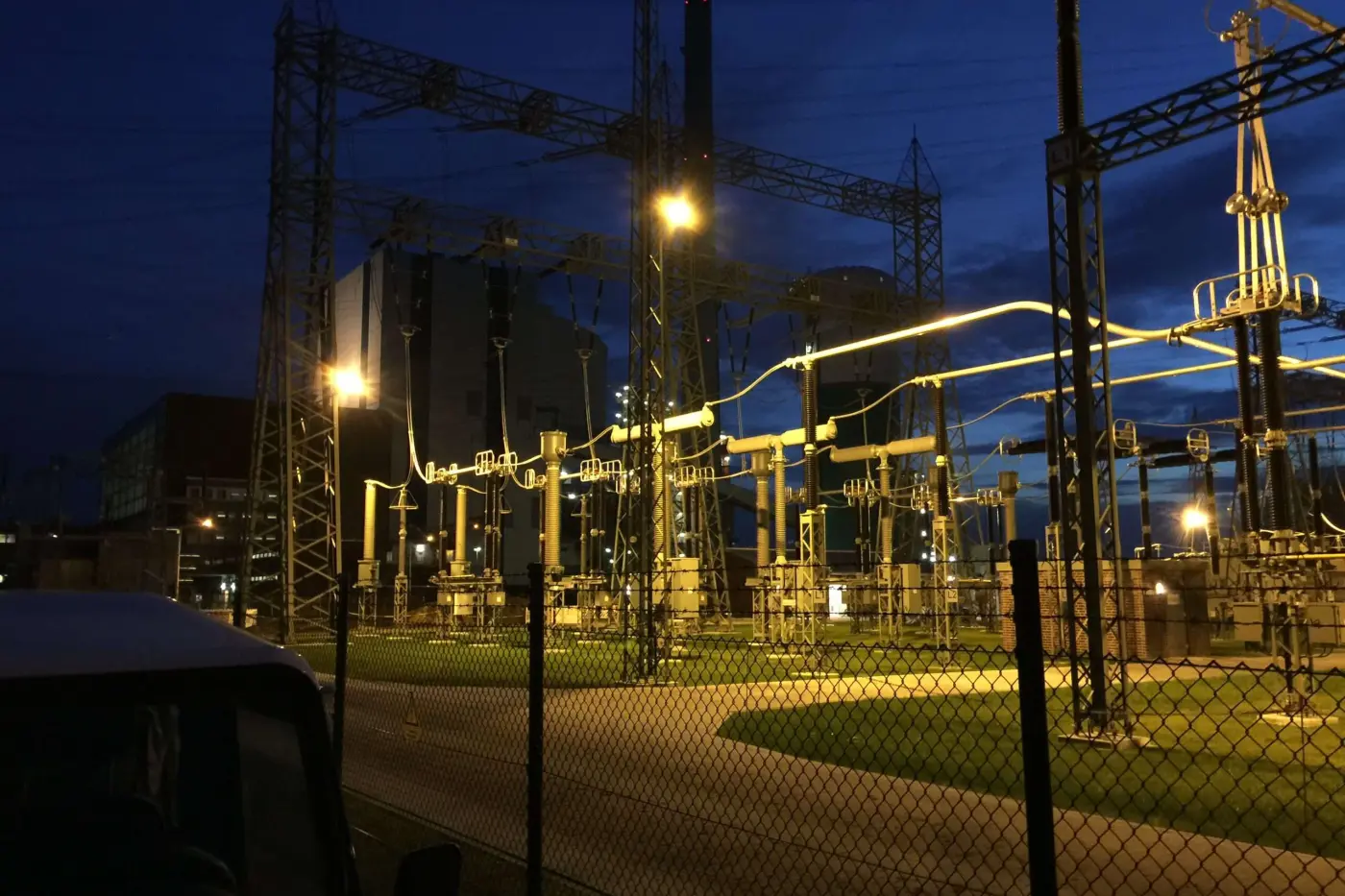

Anschluss 110kV an Umspannwerk mit Flüssibgoden -

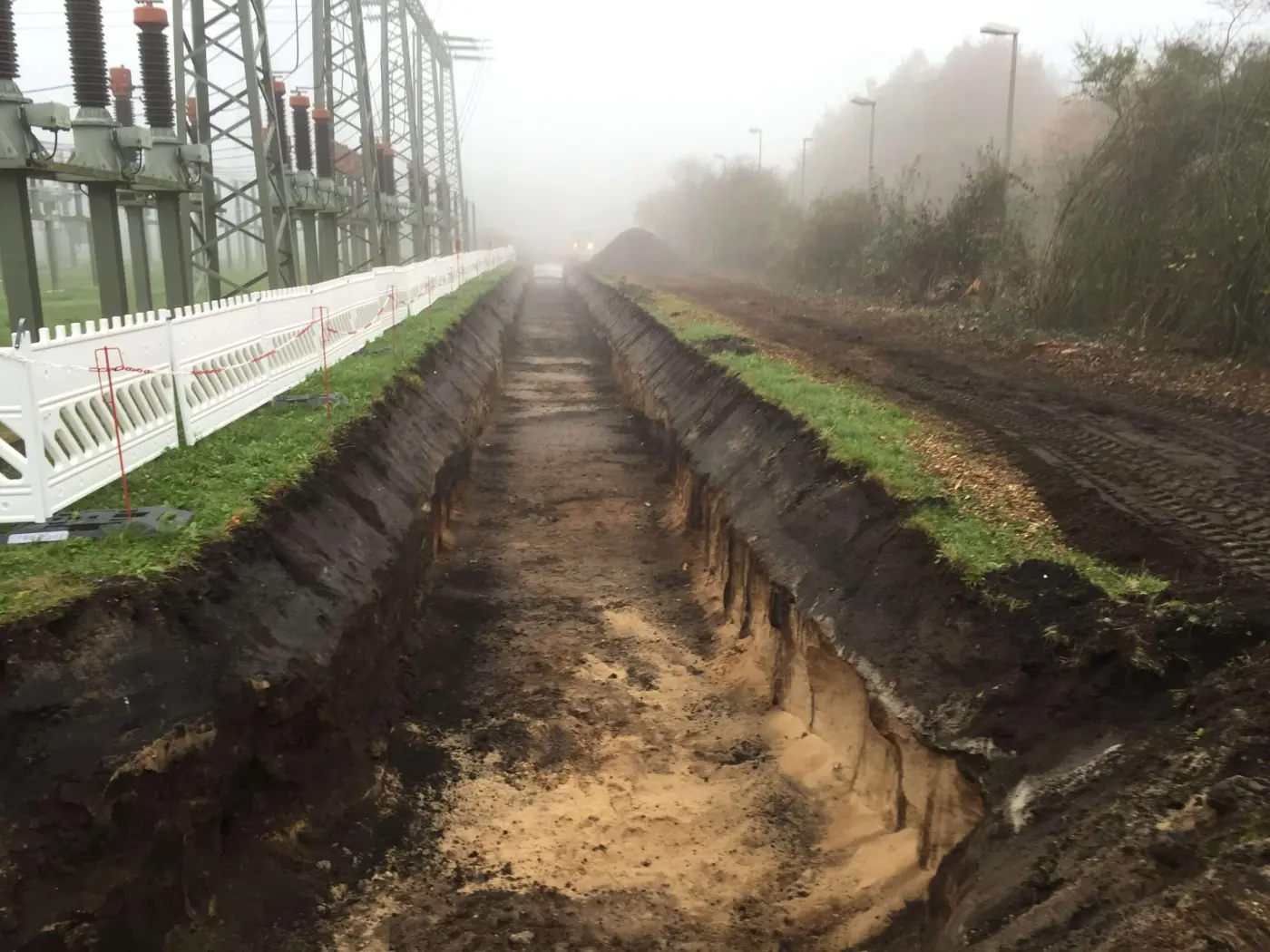

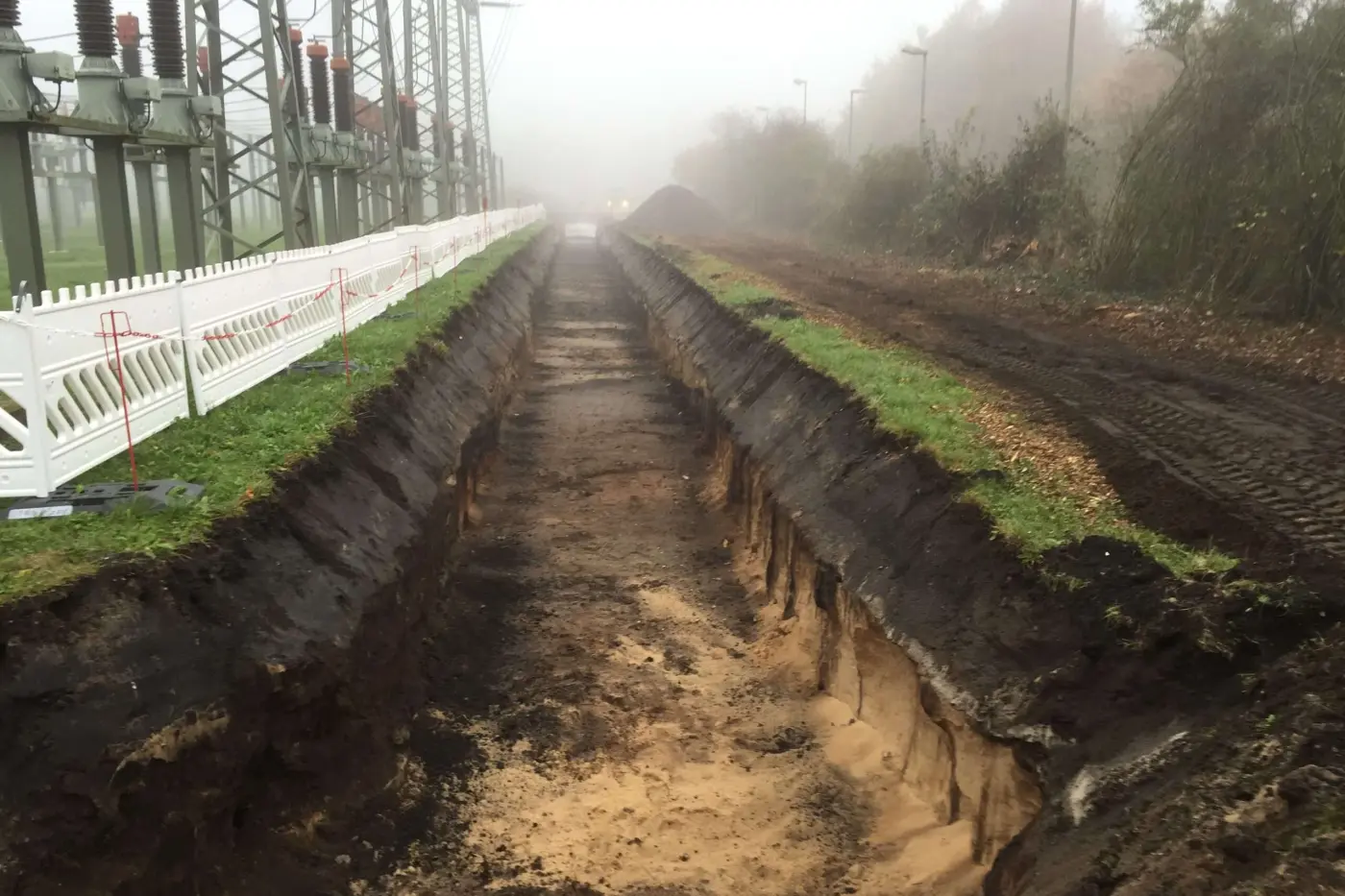

Aushub Trasse zur Arbeit mit örtlichen Boden für Flüssigboden -

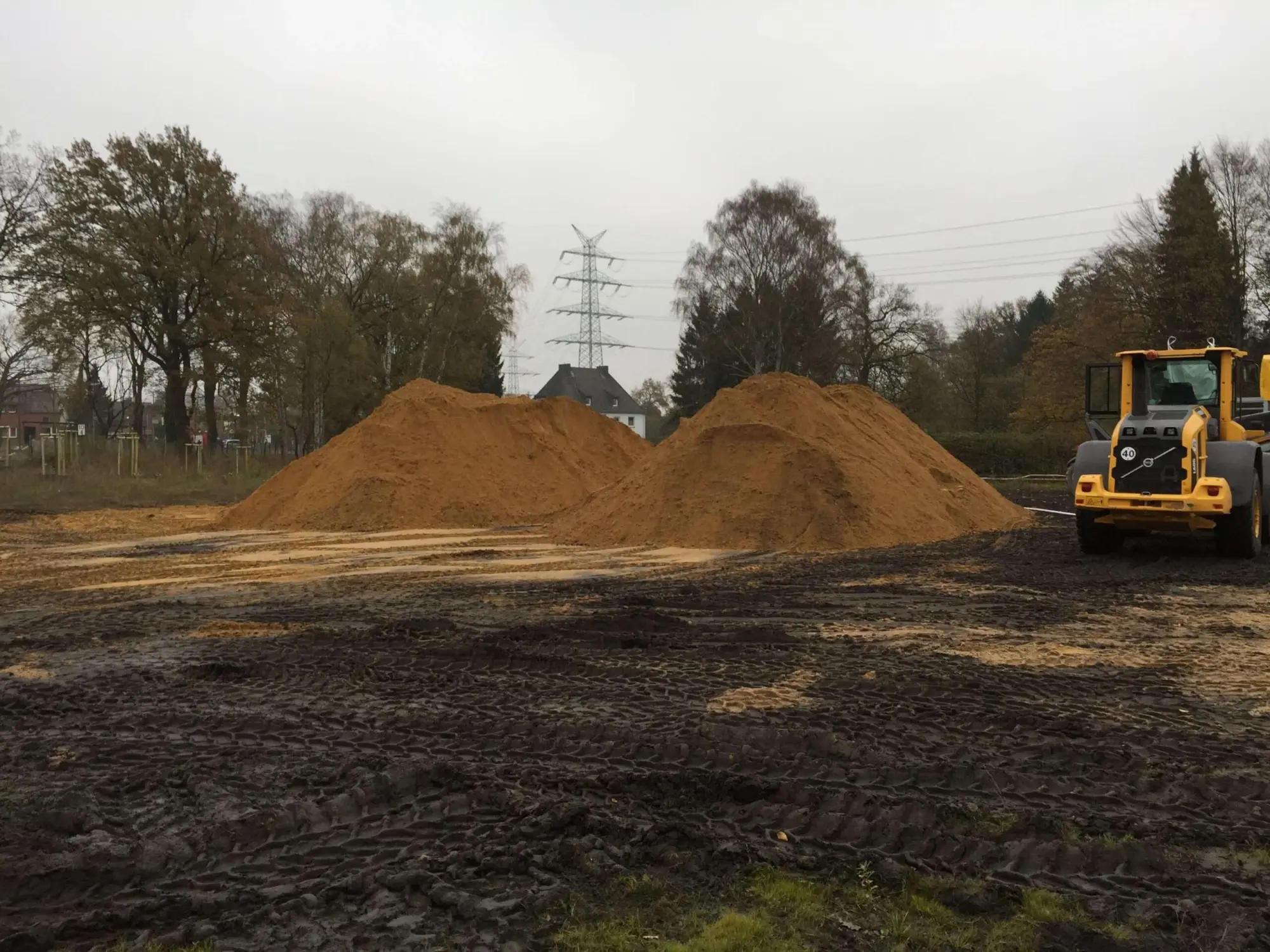

Bodenlagerung und Management für Flüssigboden 110kV -

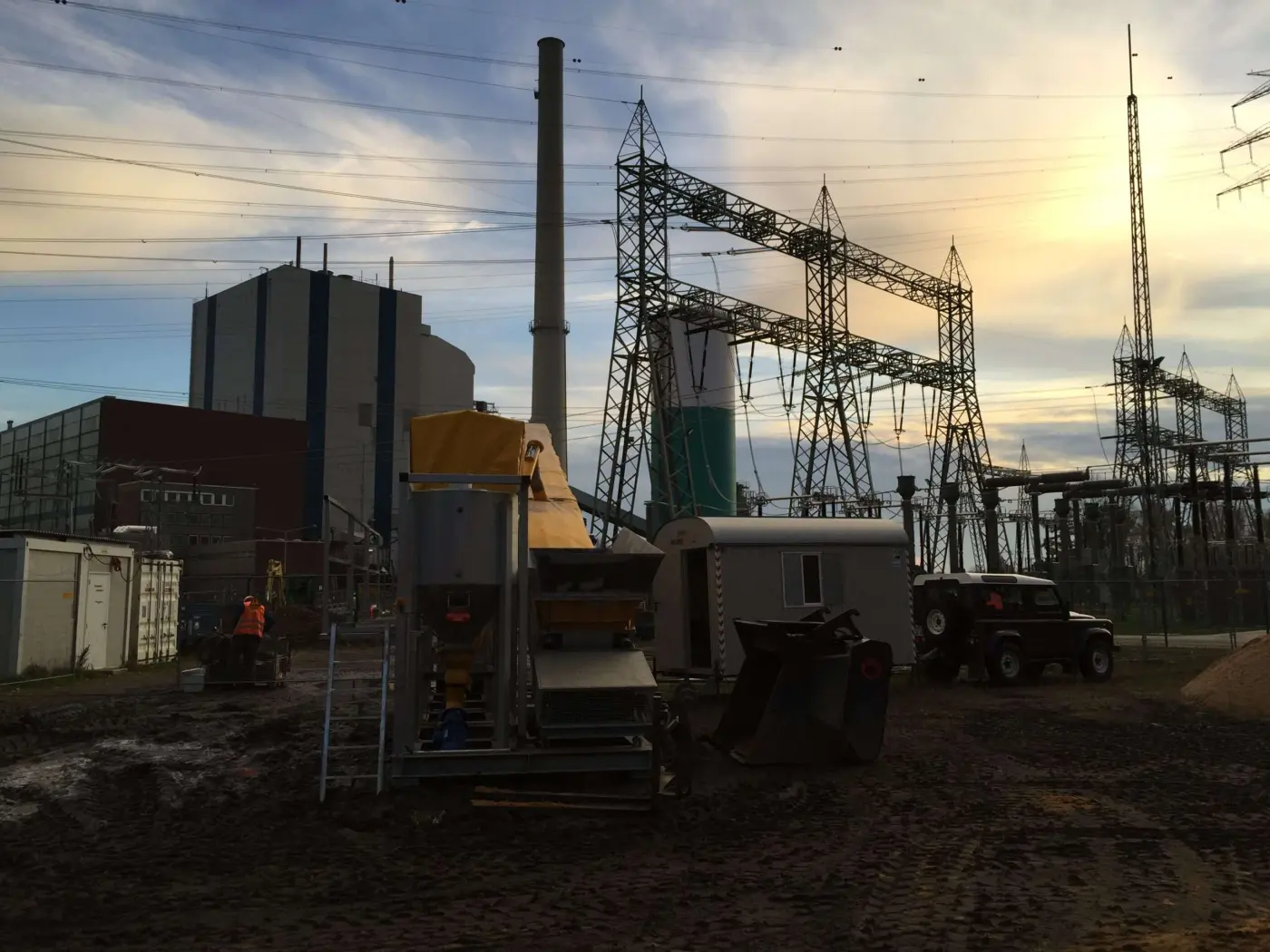

Aufbau Mischtechnik unmittelbar bei Umspannwerk -

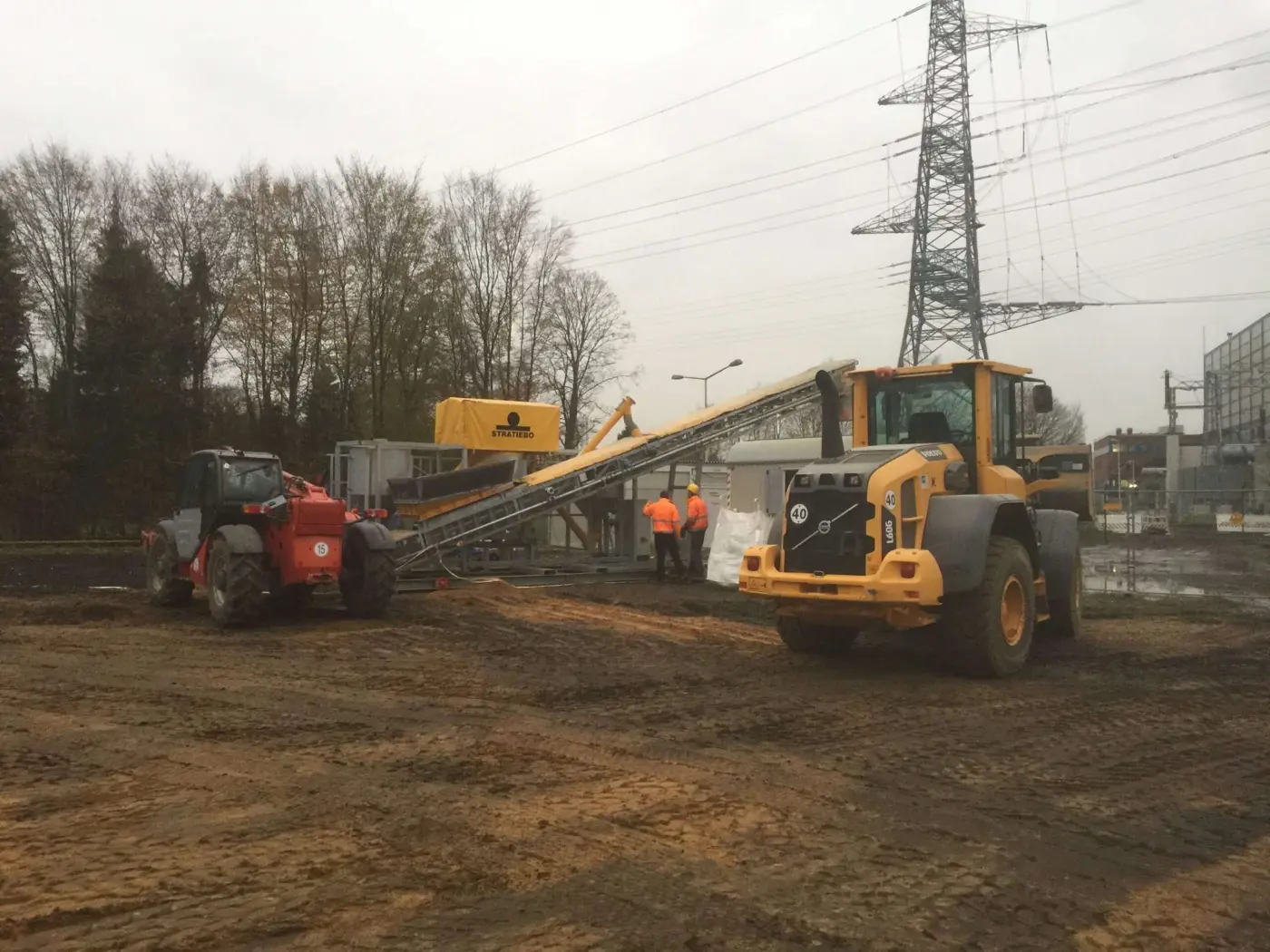

2_Aufbau Mischtechnik unmittelbar bei Umspannwerk -

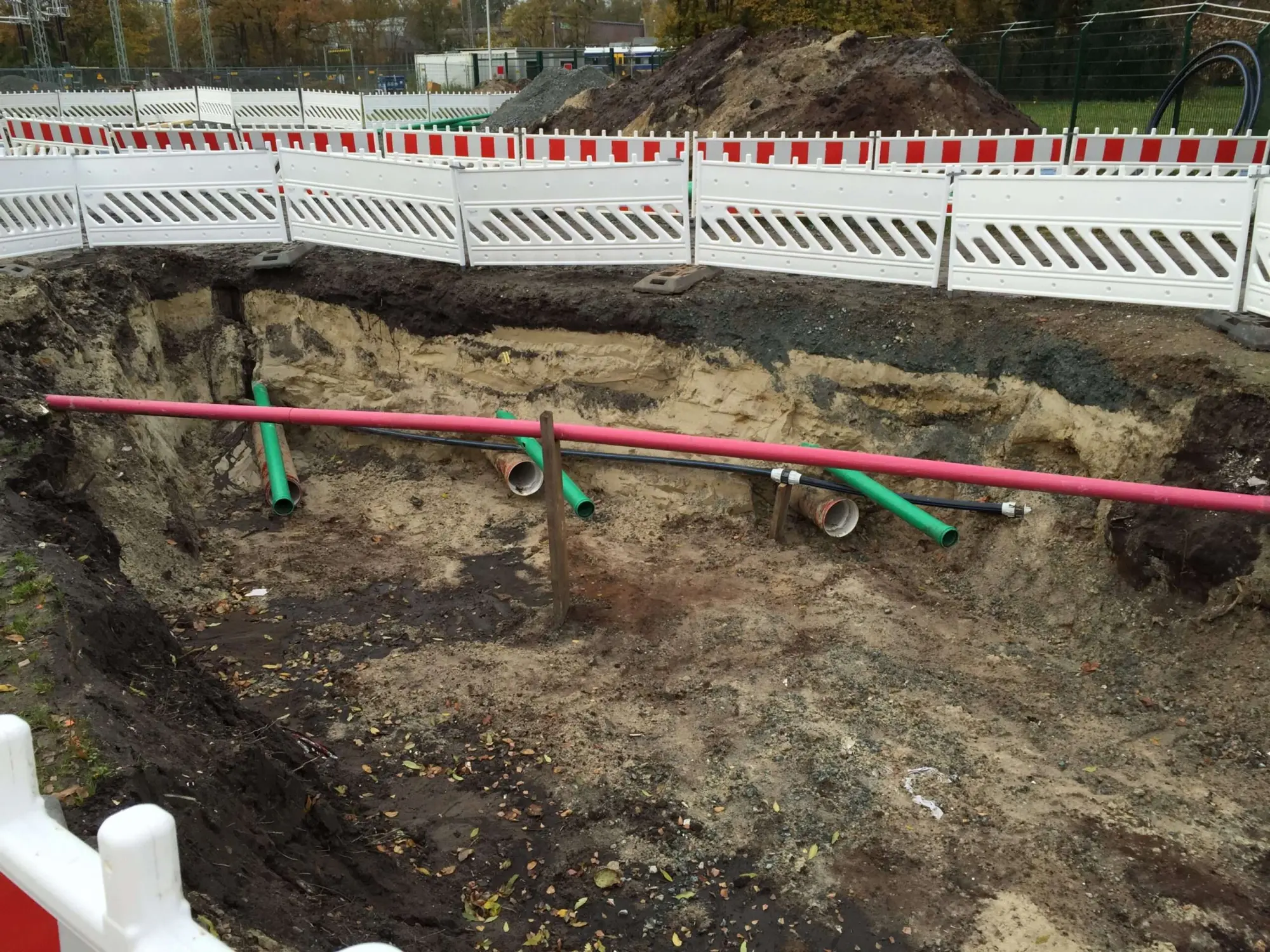

Anschluss an sbestehende Leerohrtrasse 110kV -

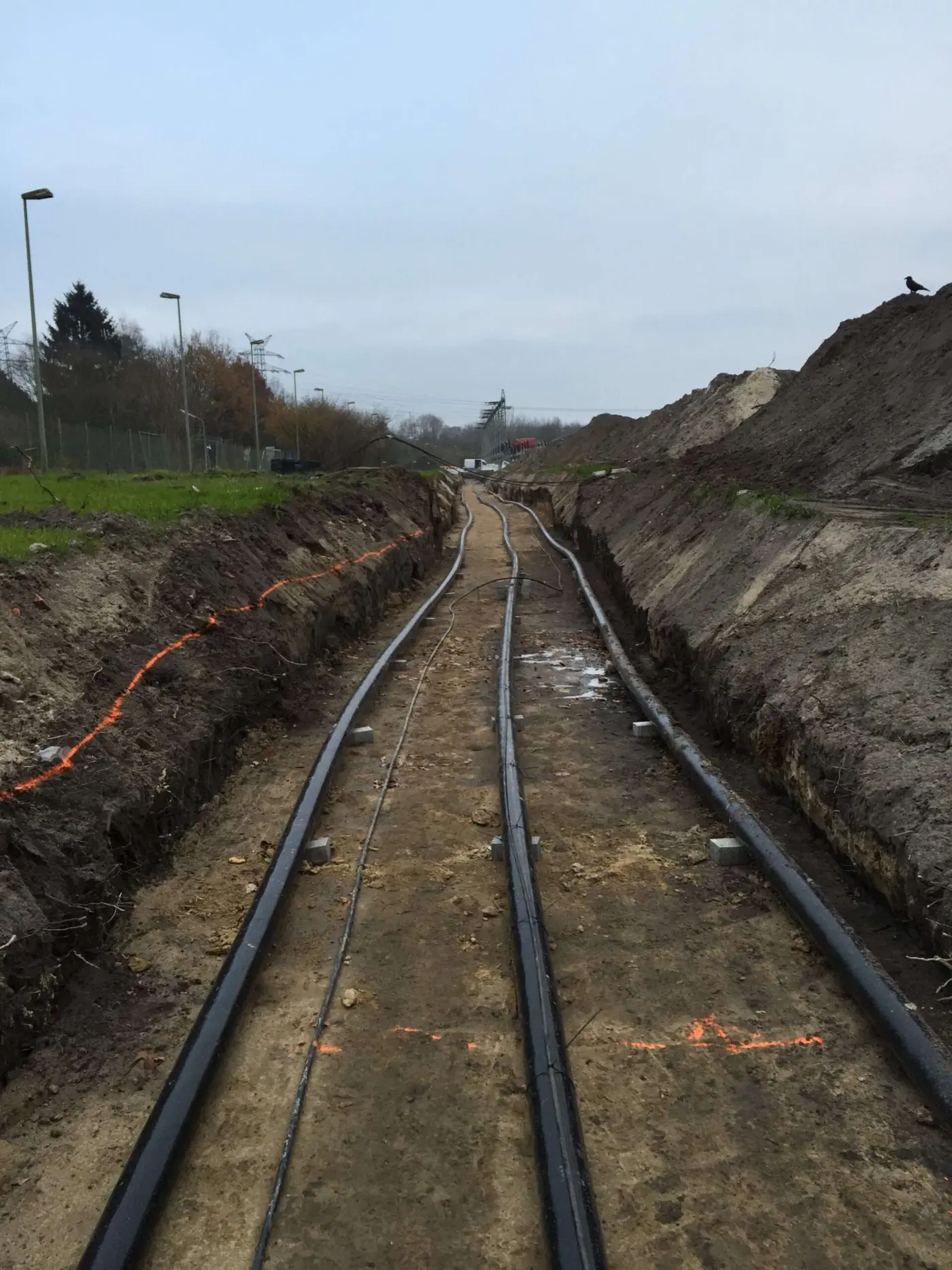

Verlegen der Leiter 110kV für spätere Flüssigbodenverfüllung -

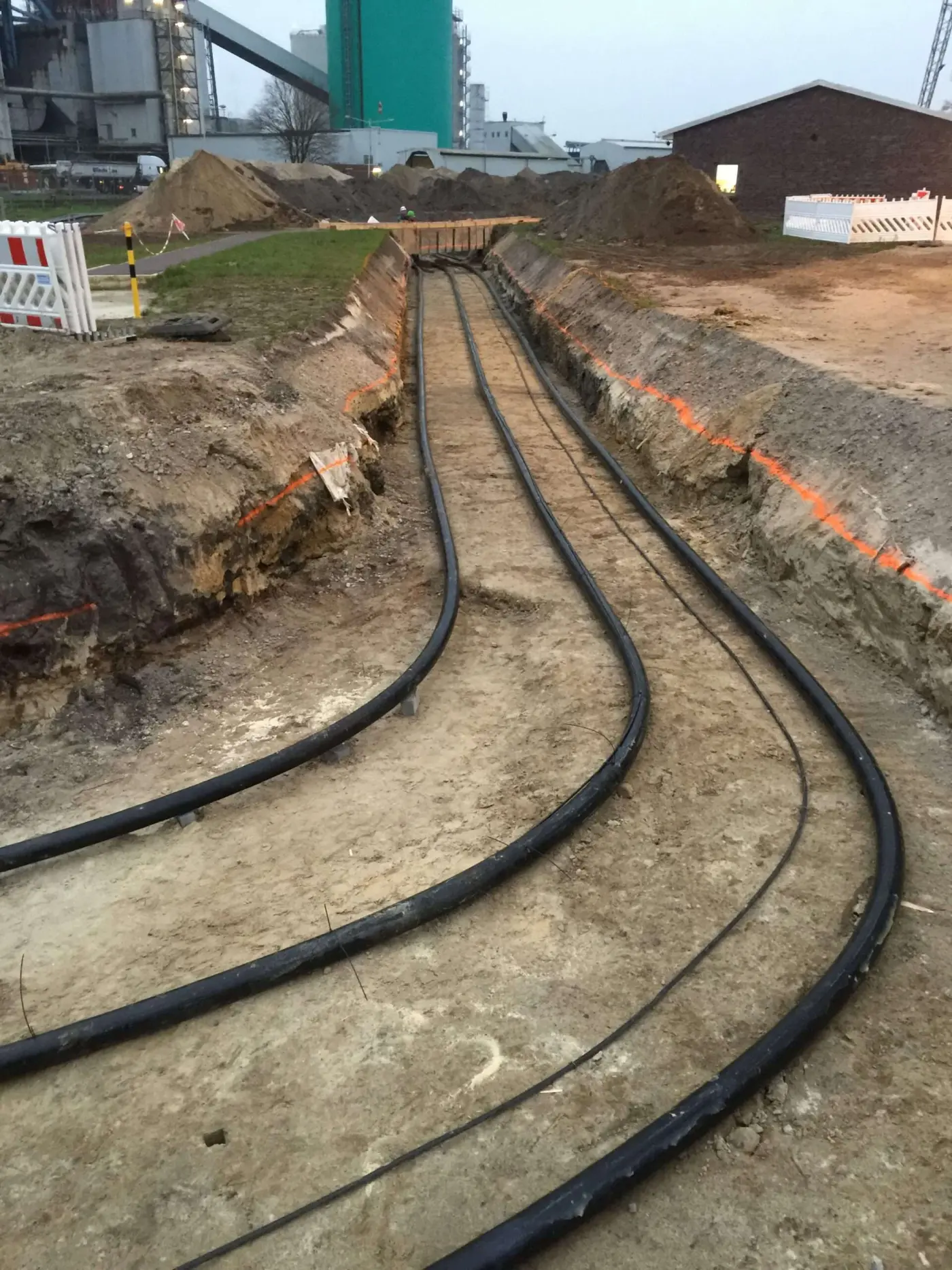

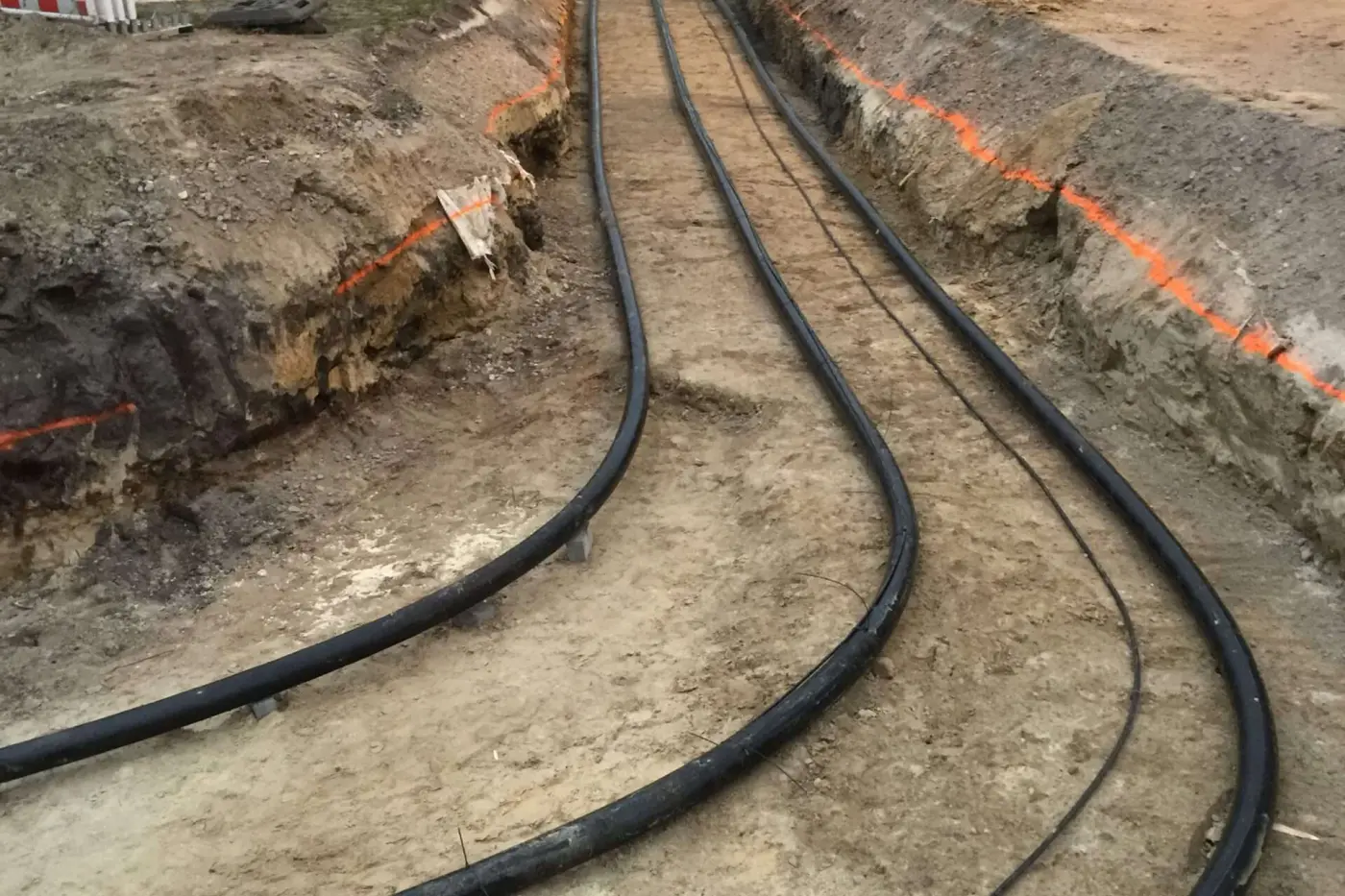

Leitungen entlag Trasse verlegt als Vorbereitung Verfüllung -

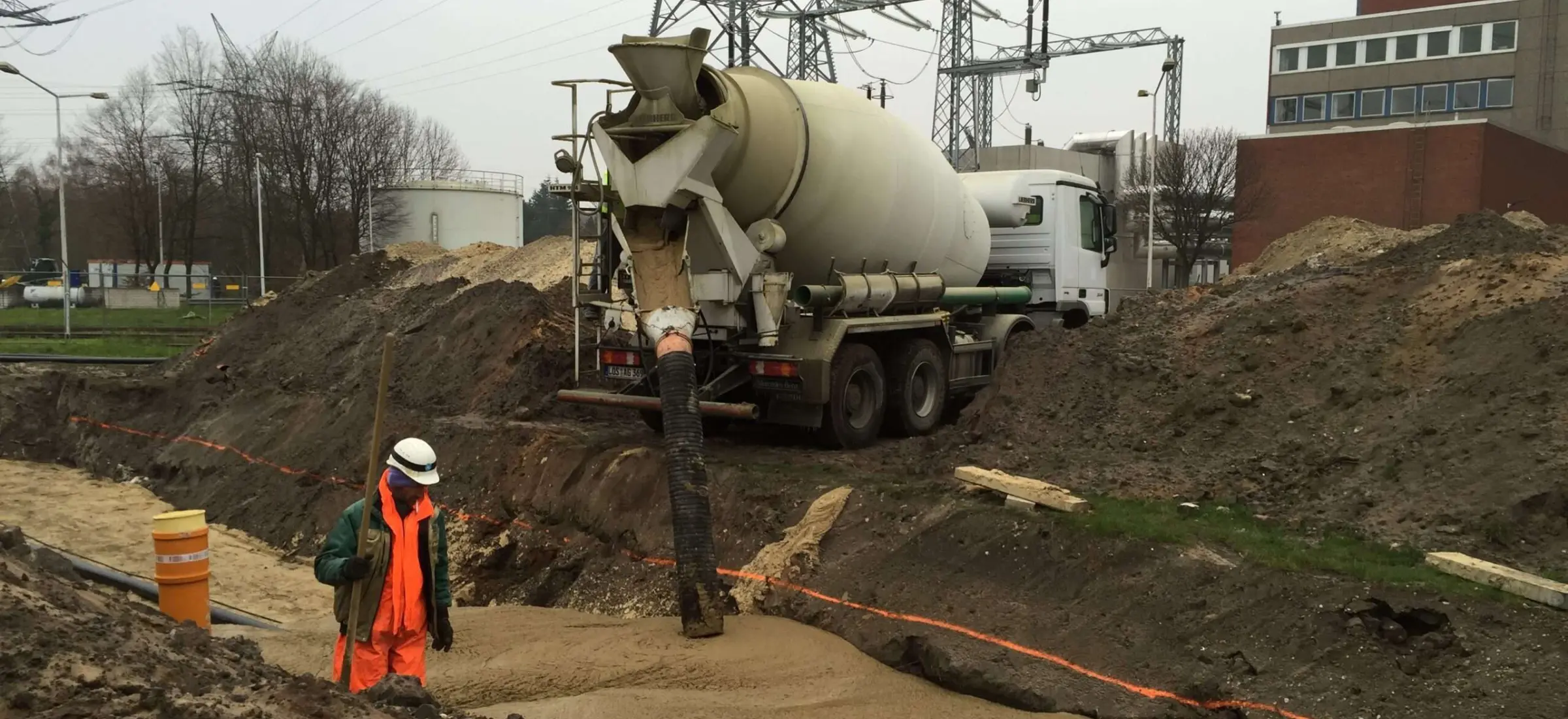

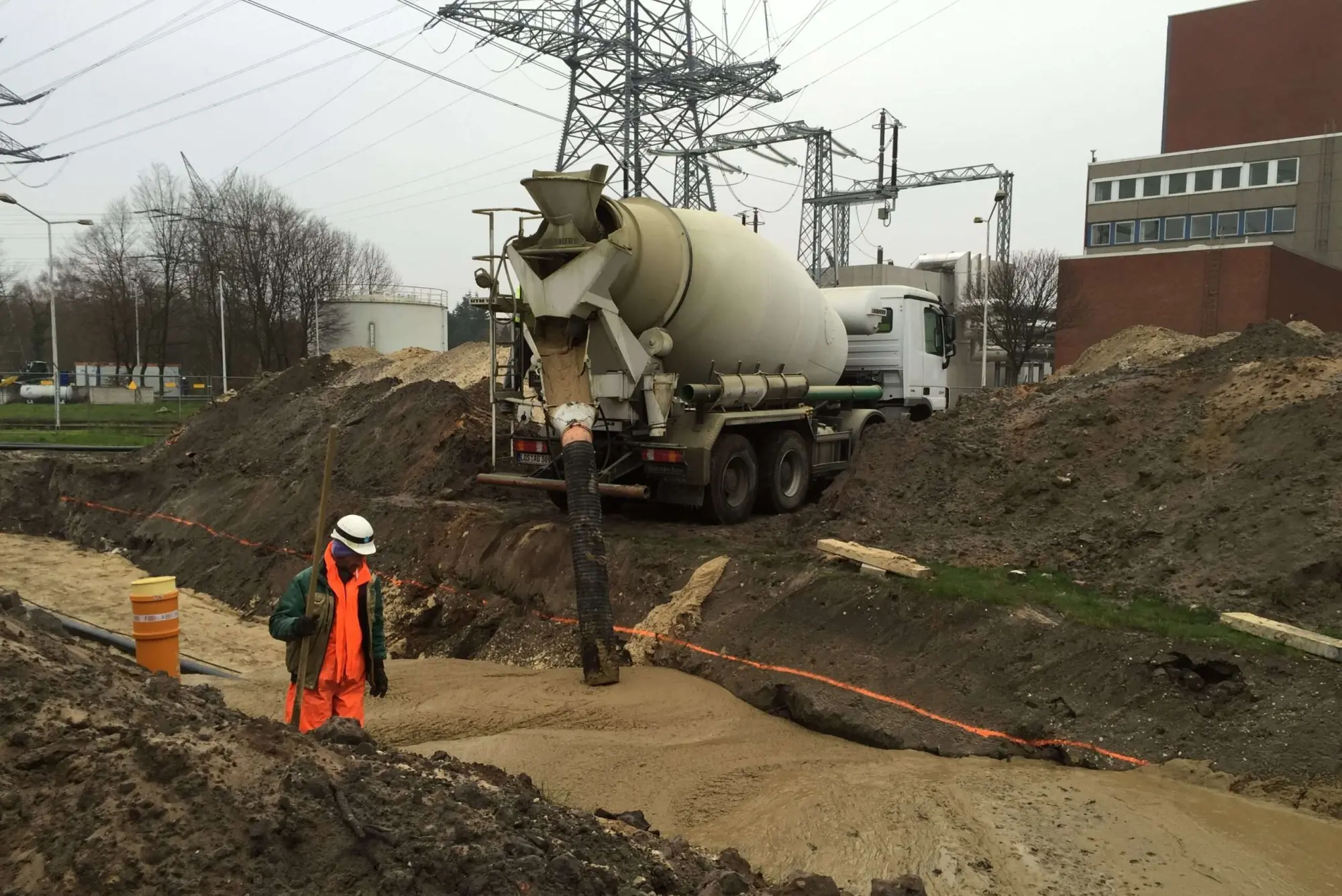

Verfüllung mit Flüssigboden aus dem Fahrmischer auf Trasse 110kV -

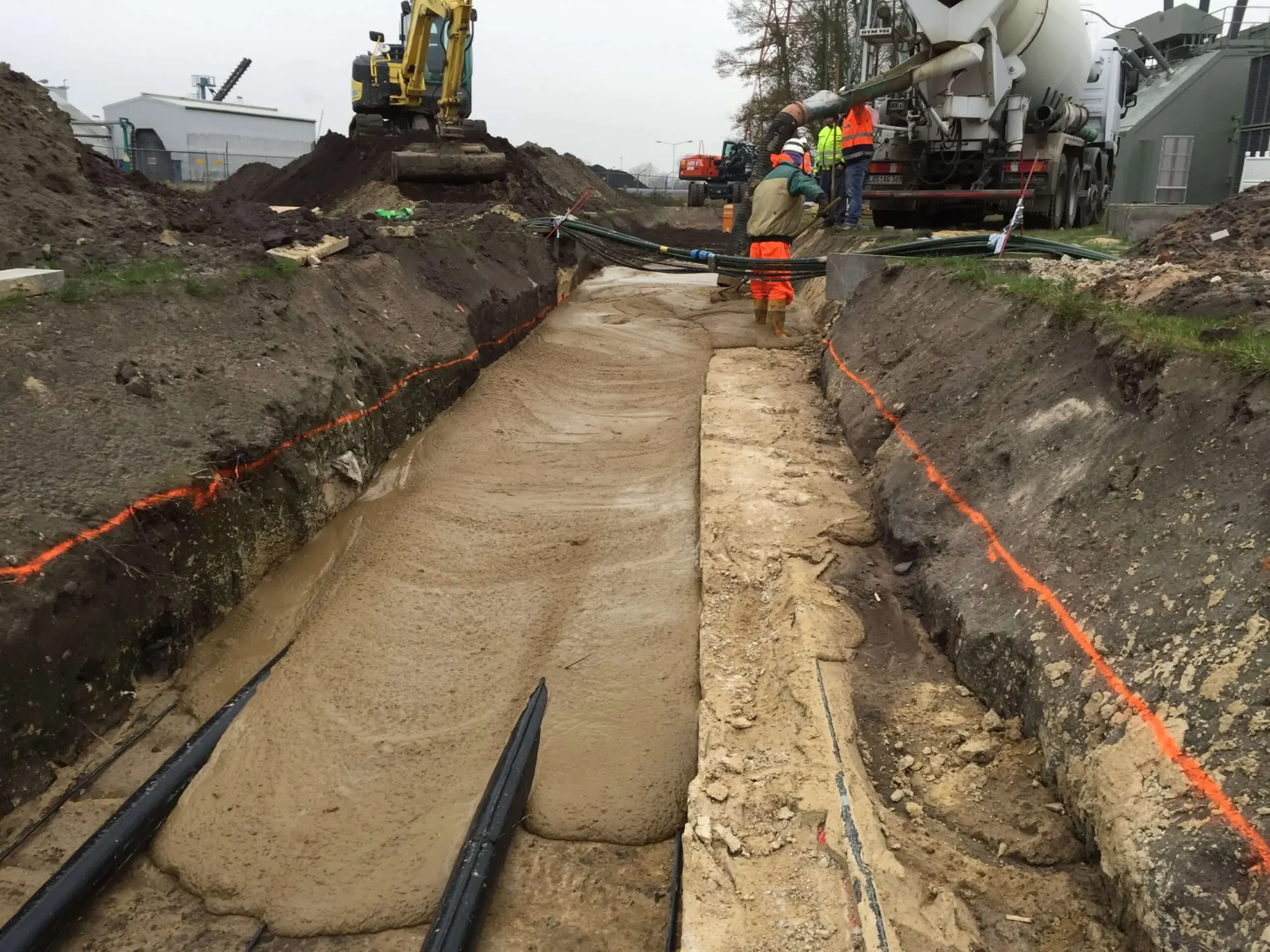

Ausbreitender Verfüllkeil Flüssigboden - thixotropie - 110kV
