Amprion Osterrath Pilotstrecke – 380kV/110kV Kabelsystem
- Kabelsysteme
- 380/110 kV
- Bereich
- Erdkabelbau
Projekt
Pilotprojekt für Hochspannungskabel: Flüssigboden als thermisch stabiles, hohlraumfreies Bettungsmaterial mit nachgewiesenen Vorteilen gegenüber Sand.
Osterath – Forschung und Anwendung von Flüssigboden in Hochspannungskabeltrassen
Im Rahmen eines Pilotprojekts in Osterath wurde eine Kabeltrasse zur Untersuchung von Bettungsmaterialien für Hochspannungssysteme realisiert. Ziel war es, die Eignung von thermisch stabilisierendem Flüssigboden als Alternative zu klassischen Sandbettungen unter realen Bedingungen zu bewerten.
Durch den Einsatz von Flüssigboden konnte eine homogene, hohlraumfreie und wärmeleitfähige Einbettung der Kabelschutzrohre erreicht werden. Die Untersuchungen zeigen, dass Flüssigboden sowohl mechanisch als auch thermisch eine leistungsfähige und langfristig stabile Lösung darstellt.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Bewertung geeigneter Bettungsmaterialien für Hochspannungskabel
- Sicherstellung der Wärmeabfuhr über die gesamte Betriebsdauer
- Vermeidung von Ringspalten und Setzungen
- Vergleich mit konventionellen Sandbettungen
- Anforderungen an Langzeitverhalten und Materialstabilität
02 / 05
Die Lösung
- Einsatz von thermisch stabilisierendem Flüssigboden
- Fließfähiger Einbau für vollständigen Rohrumschluss
- Nutzung des örtlichen Bodens als Ausgangsmaterial
- Verzicht auf klassische Verdichtungsprozesse
- Integration mehrerer Funktionen in einem Material
03 / 05
Fachplanerische Lösung
- Untersuchung der thermischen und mechanischen Eigenschaften
- Analyse des Wärmeübergangswiderstands
- Bewertung von Setzungs- und Verformungsverhalten
- Integration von Labor- und Felduntersuchungen
- Vergleich mit konventionellen Bauweisen
04 / 05
FiFB-Lösungen
- Entwicklung und Anpassung projektspezifischer Rezepturen
- Durchführung von Laborversuchen zur Materialcharakterisierung
- Messung der Wärmeleitfähigkeit
- Nachweis mechanischer Kennwerte
- Qualitätssicherung durch Fremdüberwachung
05 / 05
Flüssigboden-Anwendung
- Bettung von Hochspannungskabelsystemen
- Einsatz in Kabeltrassen und Schutzrohrsystemen
- Herstellung homogener und wärmeleitfähiger Verfüllkörper
- Vermeidung von Ringspalten und Setzungen
- Nachhaltige Nutzung von Bodenmaterial
Bilder
Eindrücke aus dem Projekt
-
Aushub und Vorbereitung an Umspannstation -

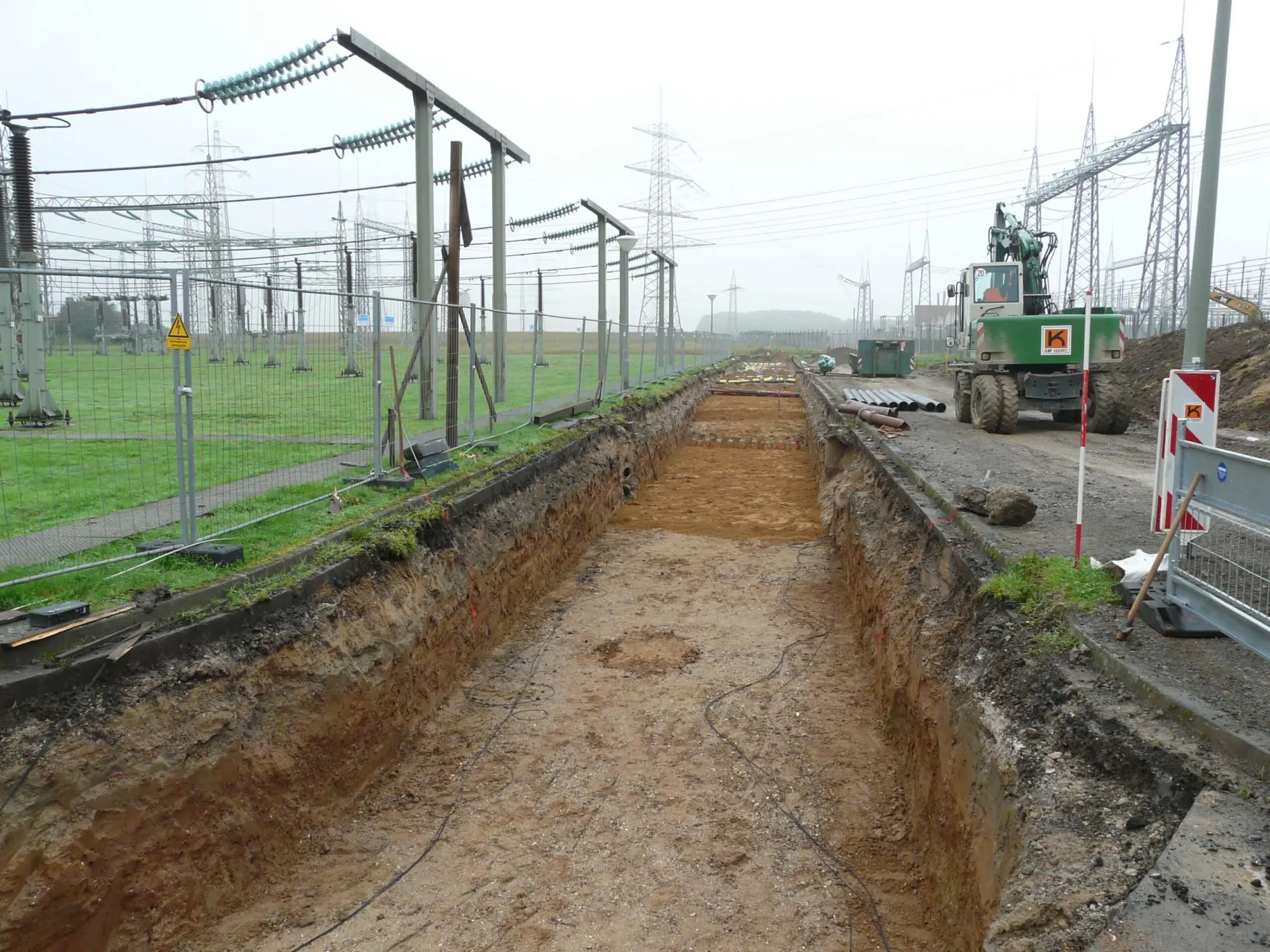

Vorbereitung der Trasse -

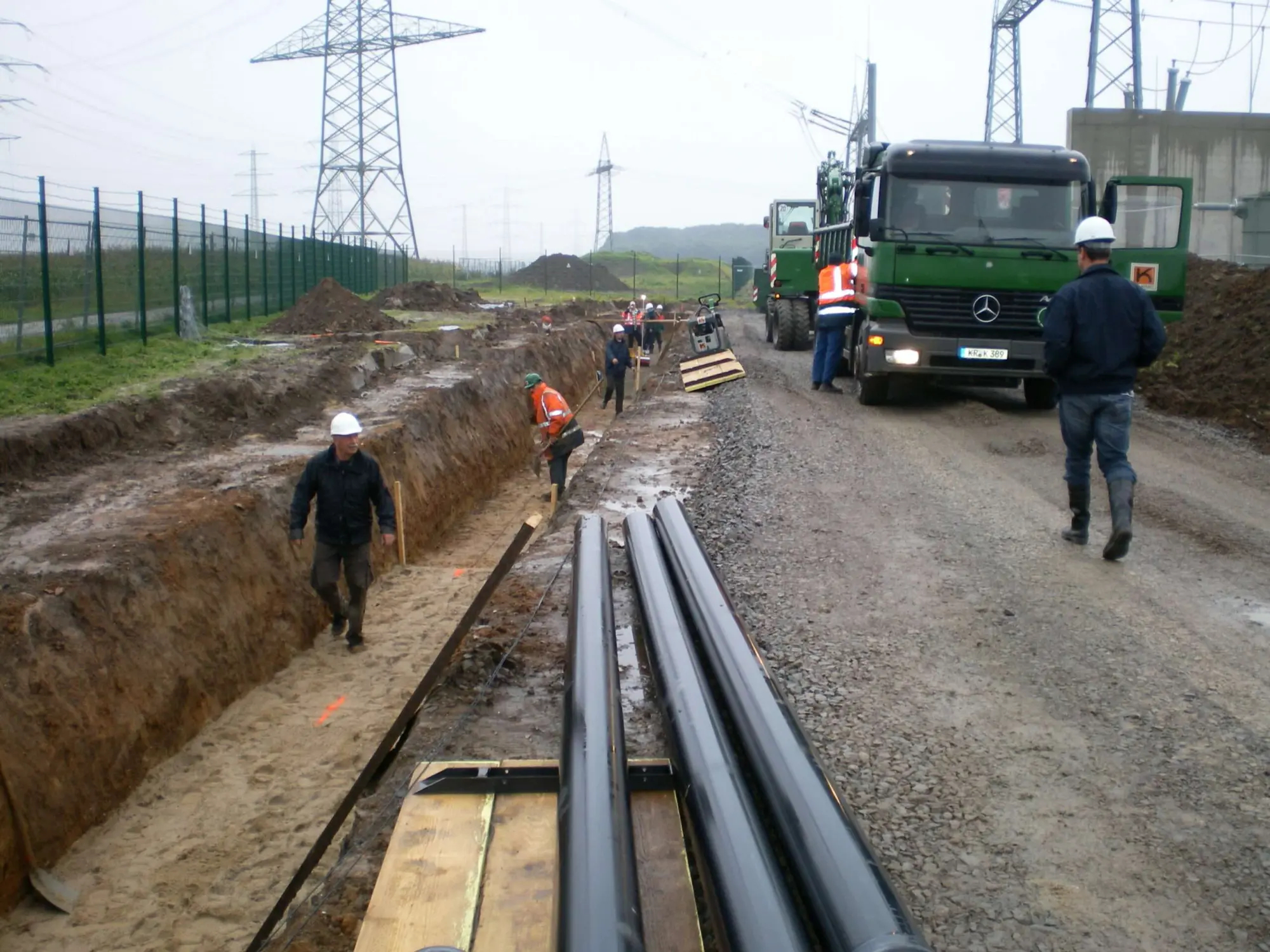

Vorbereitung Leerrohre und Graben entlang Versuchsstrecke -

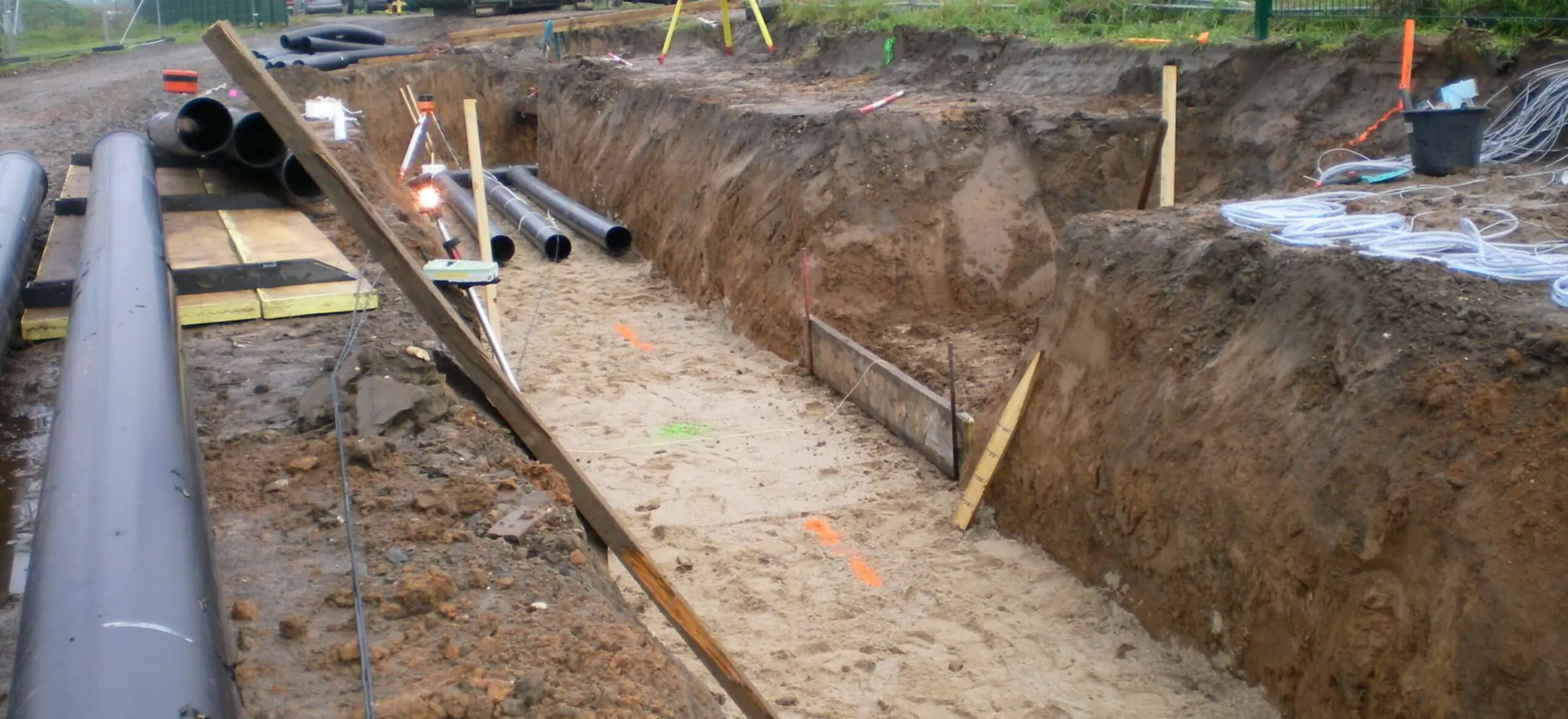

Start Einsanden erster Bettungsmaterialabschnitt Sand -

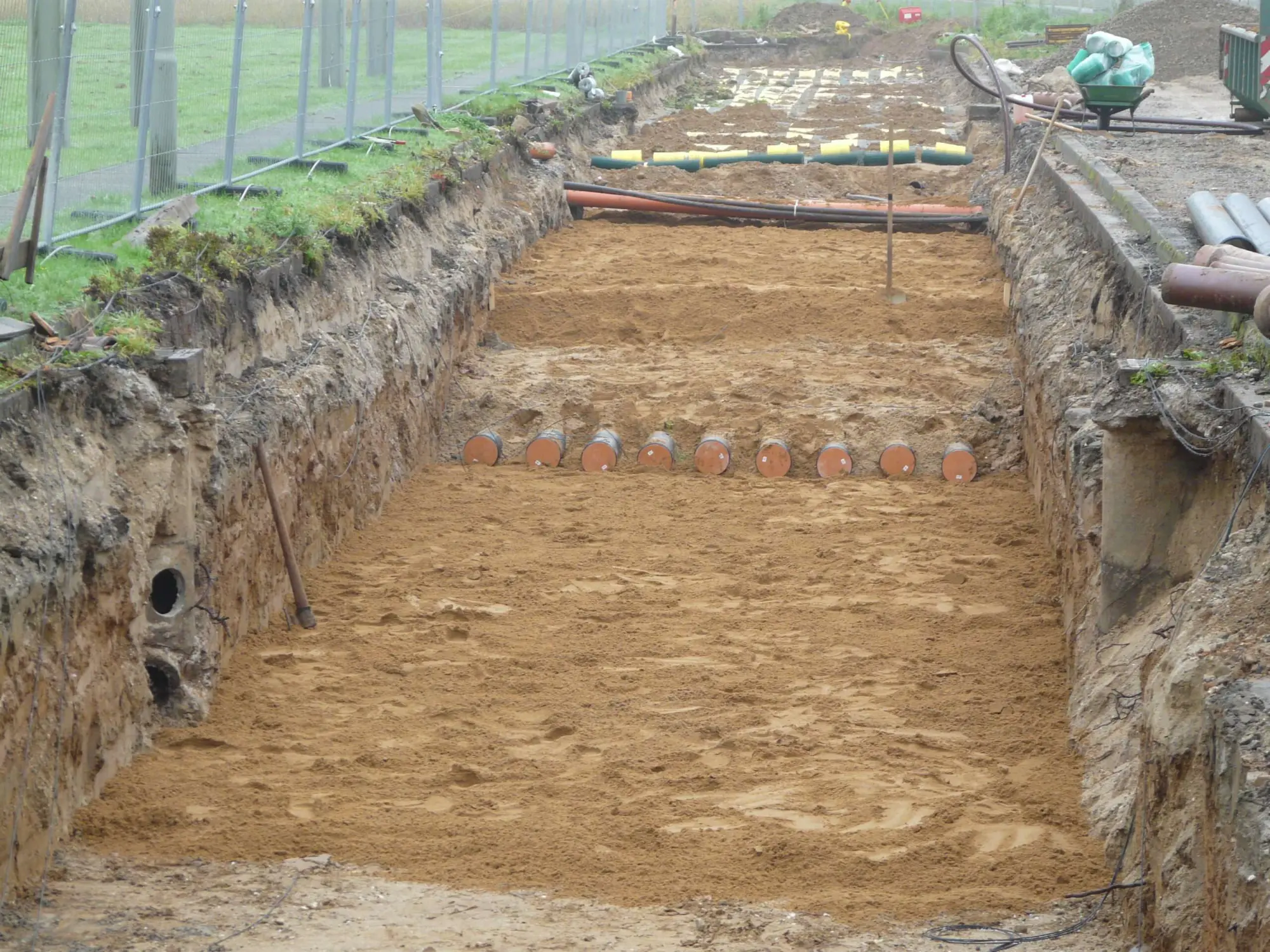

Einsanden erster Bettungsmaterialabschnitt Sand -

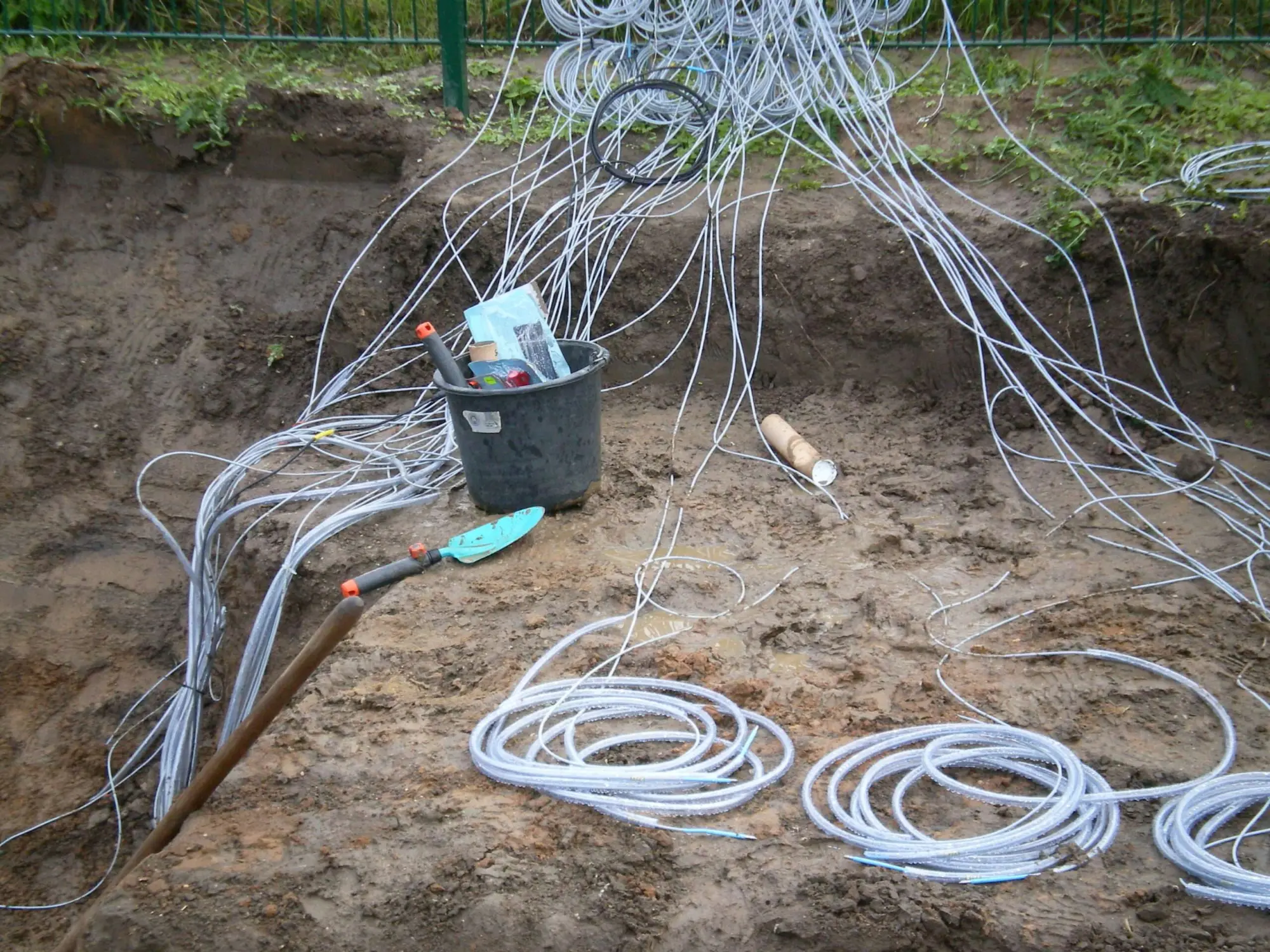

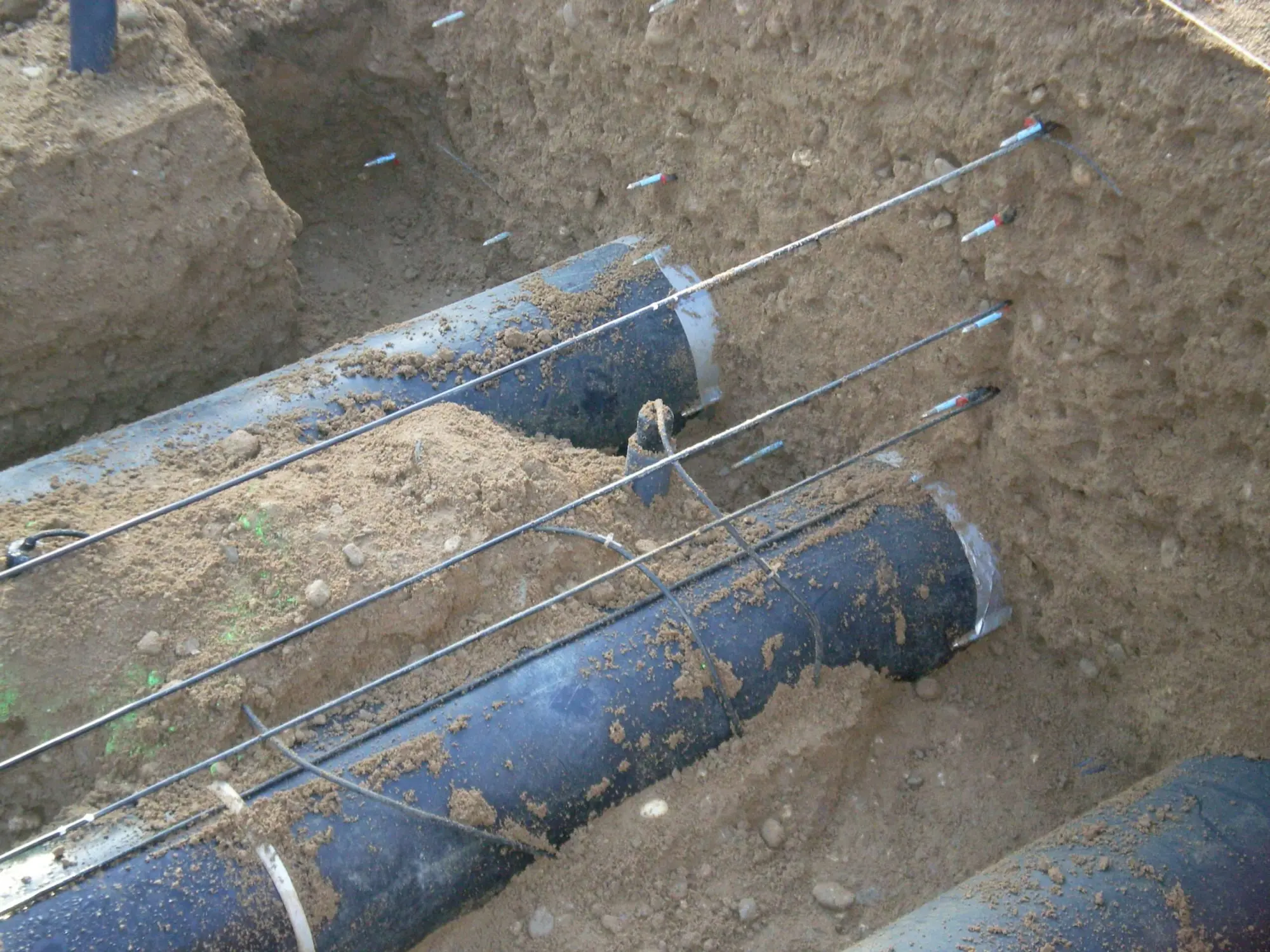

Installation Messsystematik -
Vorbereitung Flüssigbodenverfüllung und Messinstallation -

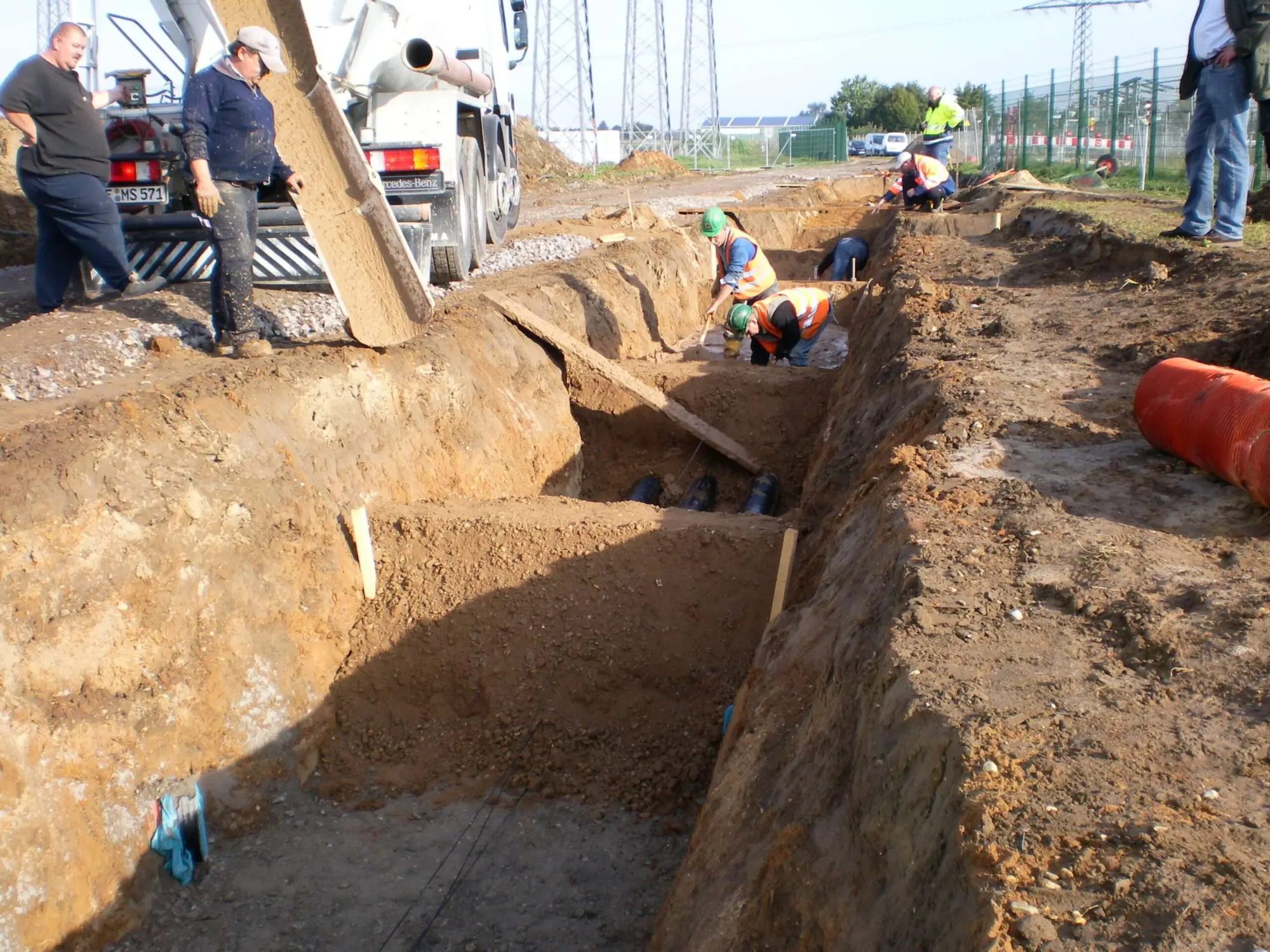

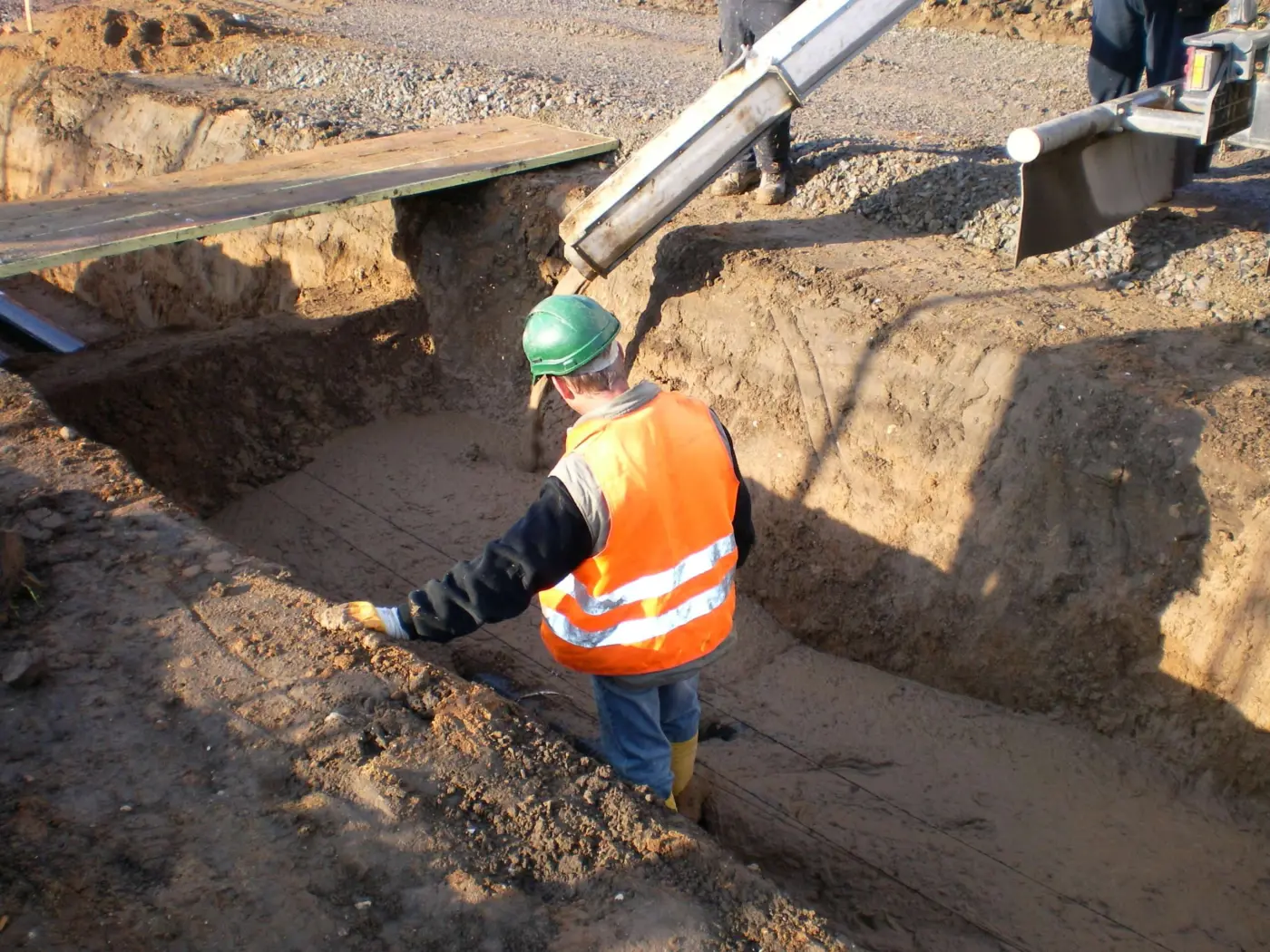

Erste Verfüllung Flüssigboden -
Start Schrittweise fortschreitende Flüssigbodenverfüllung Trasse 180kV und 110kV -

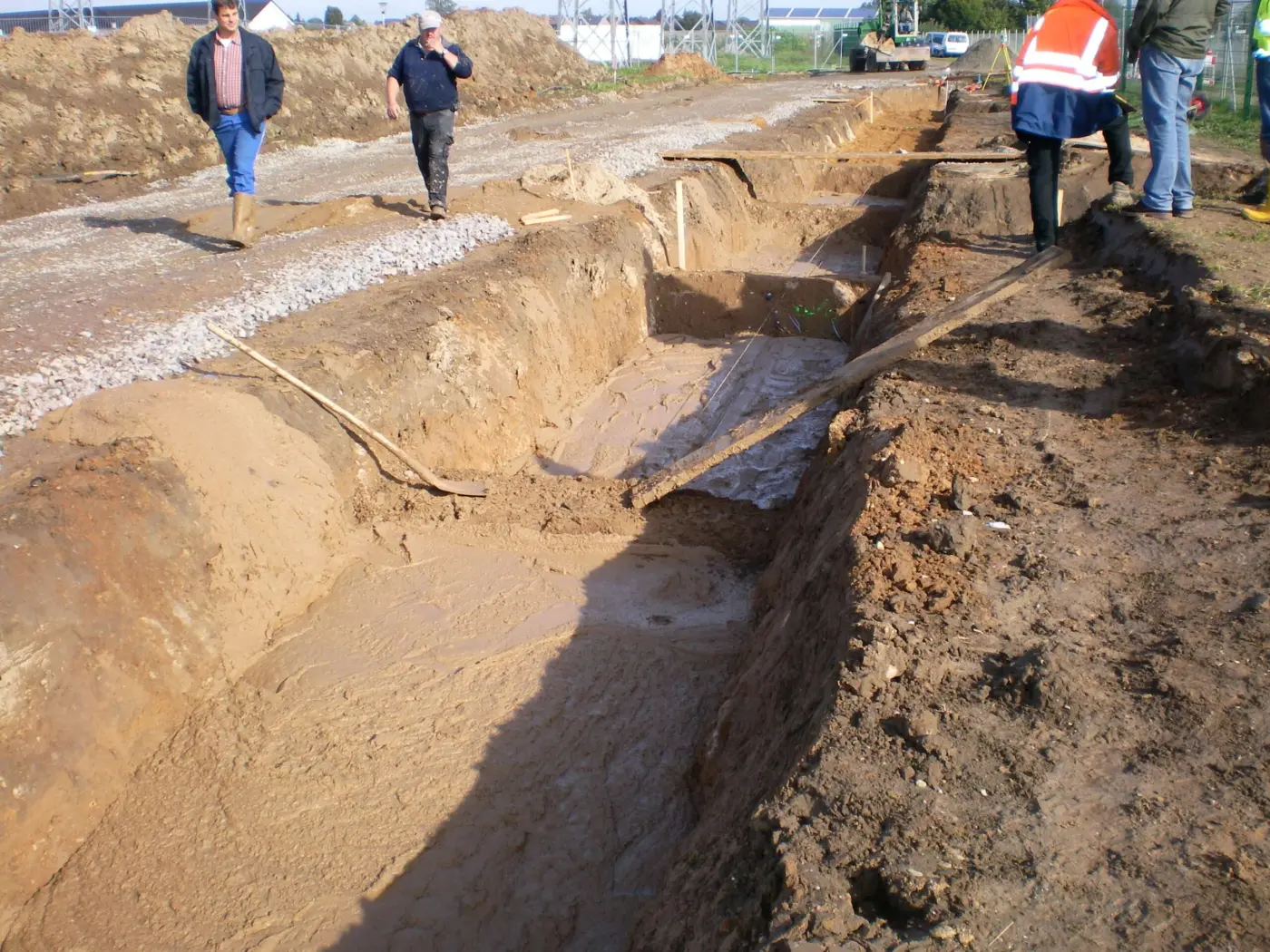

Schrittweise fortschreitende Flüssigbodenverfüllung Trasse 180kV und 110kV -
Abschluss Verfüllung Flüssigboden -

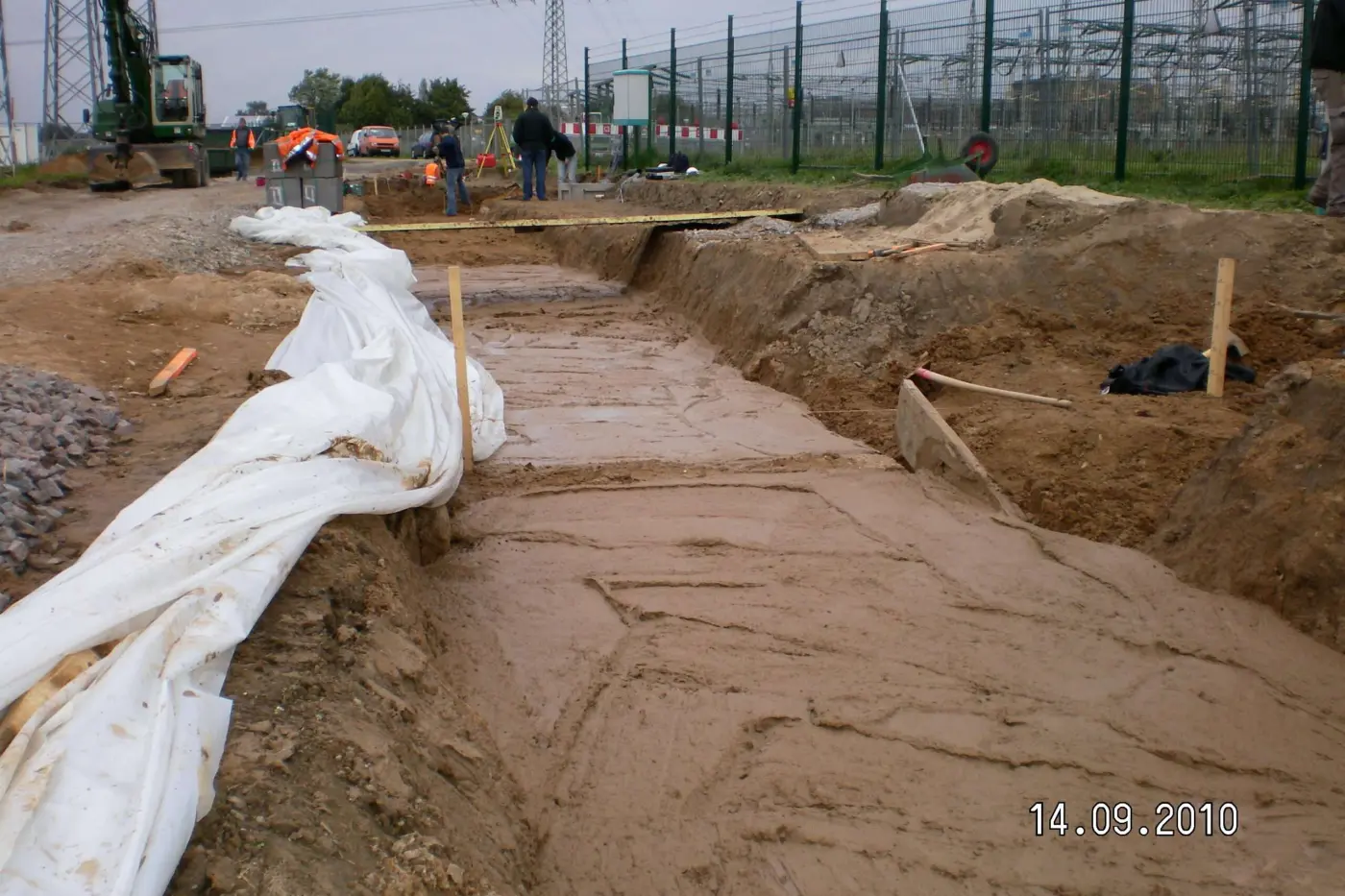

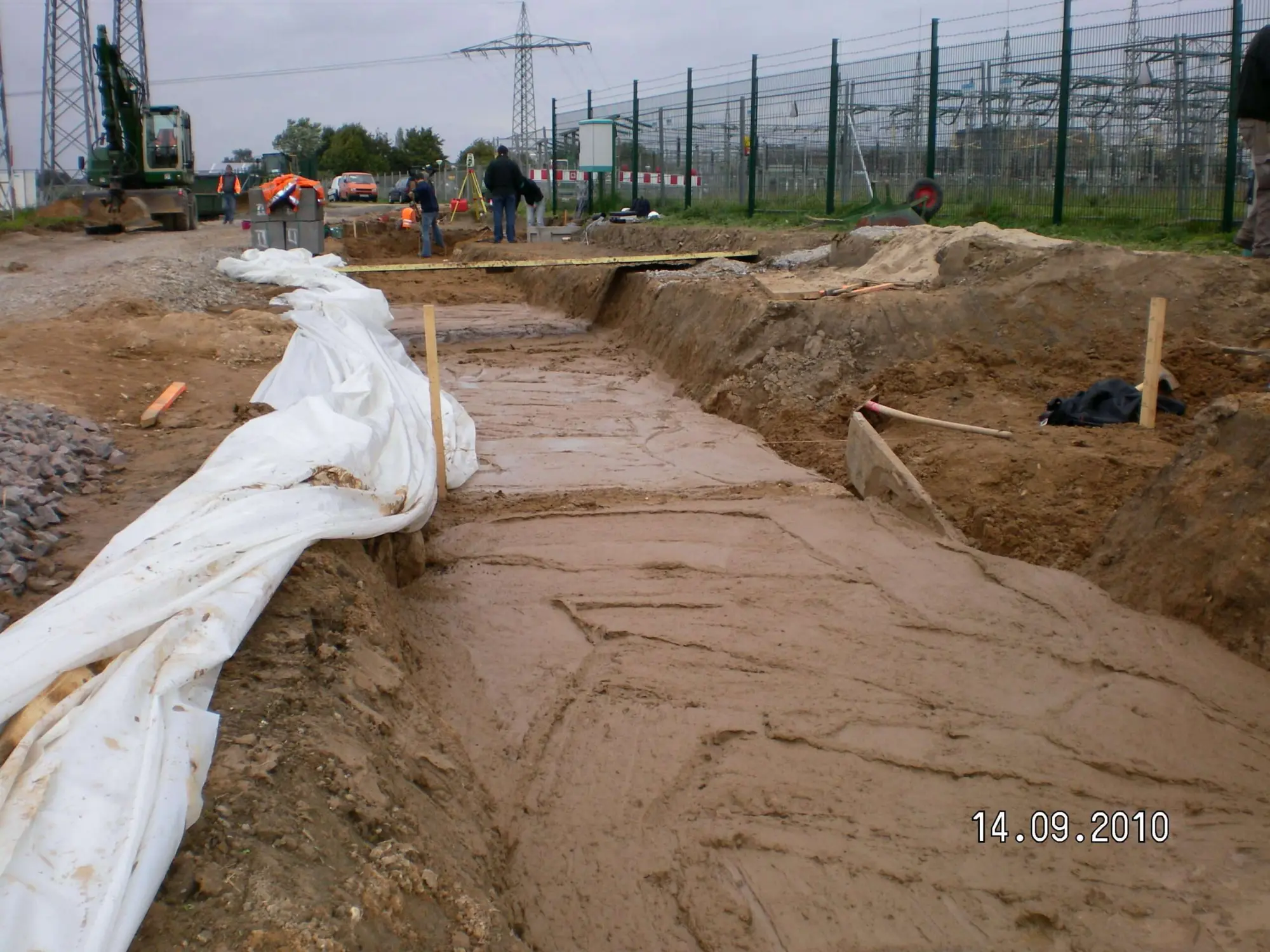

Abschlussverfüllung Flüssigboden 380kV und 110kV -

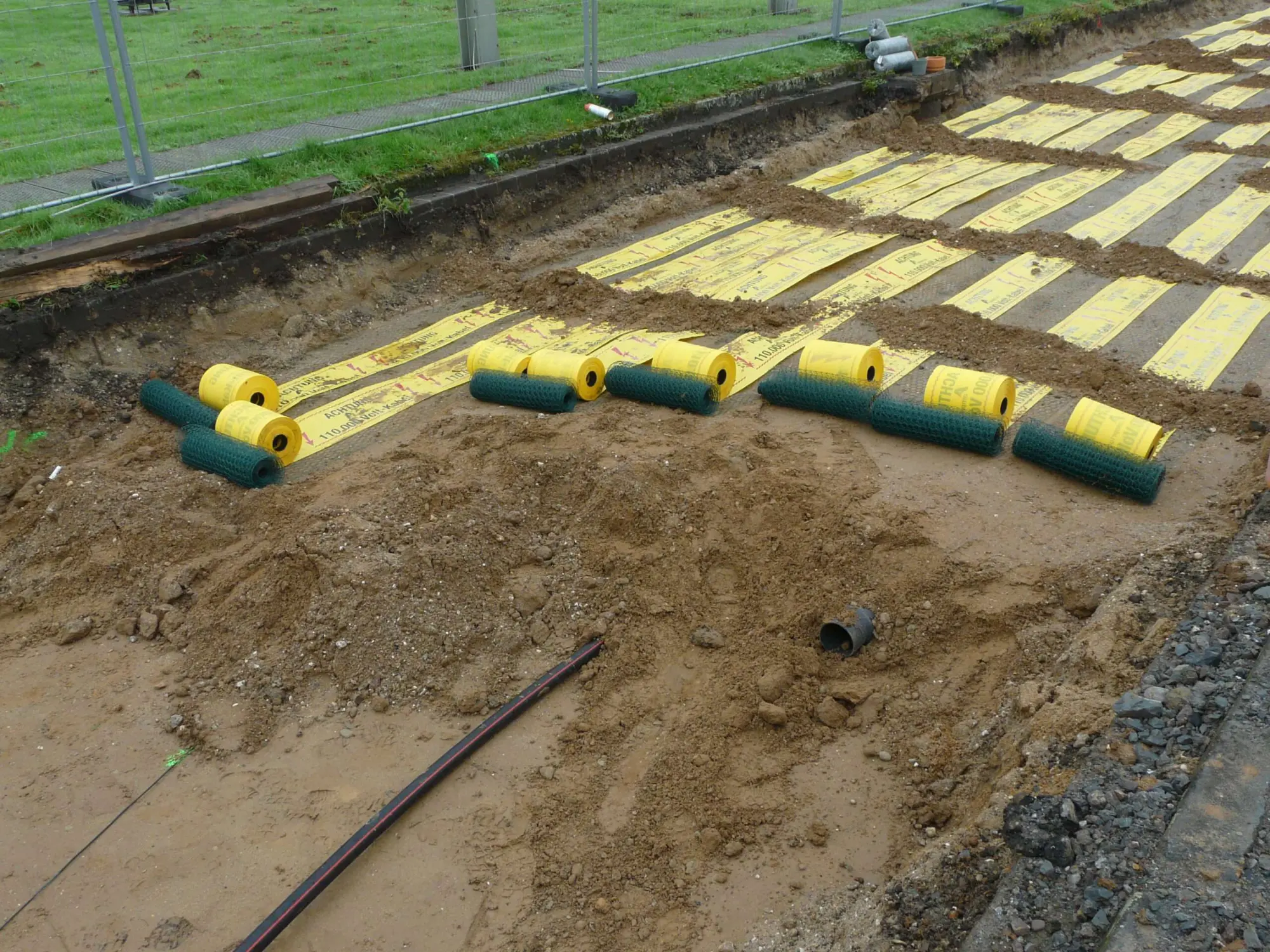

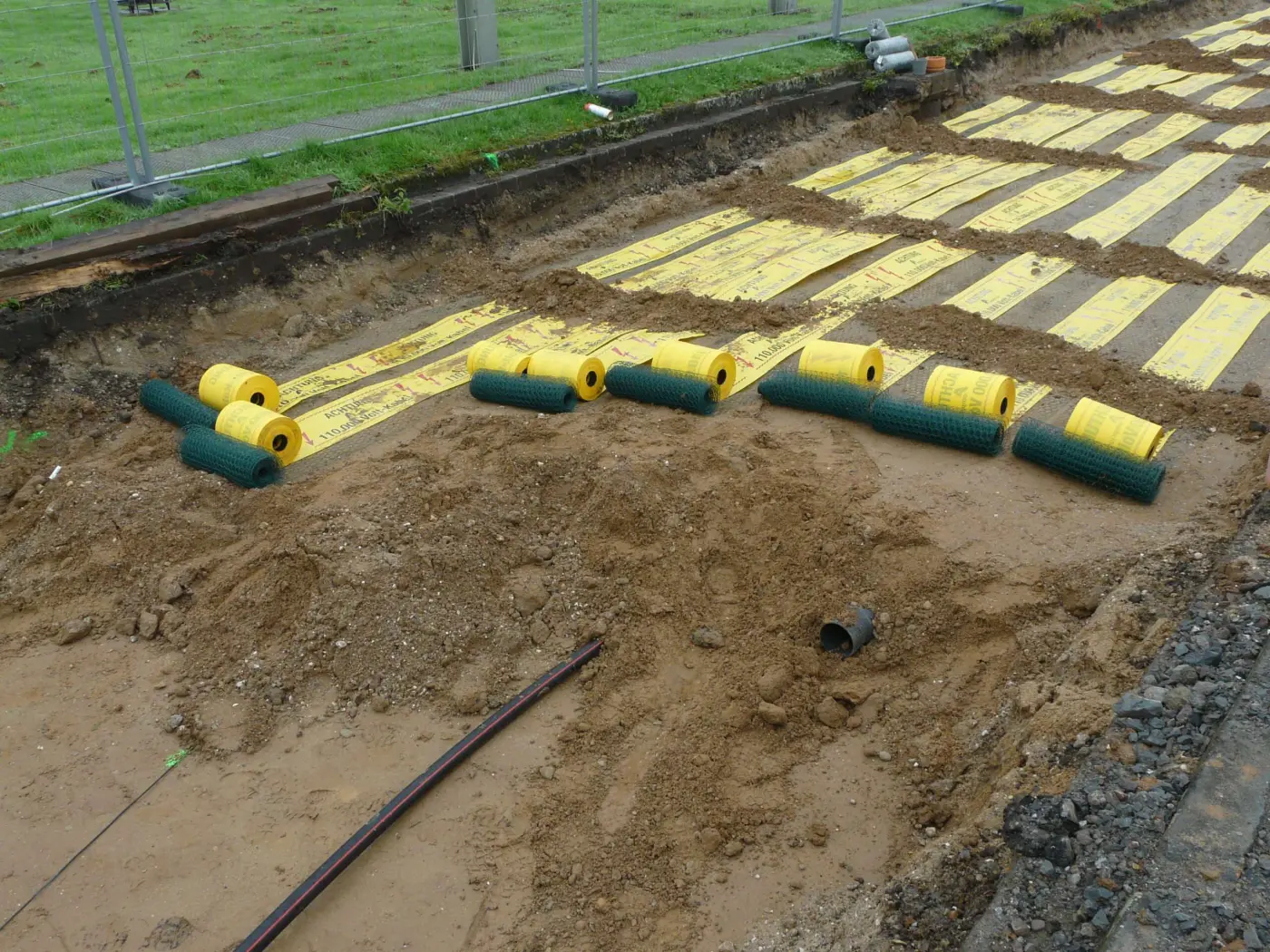

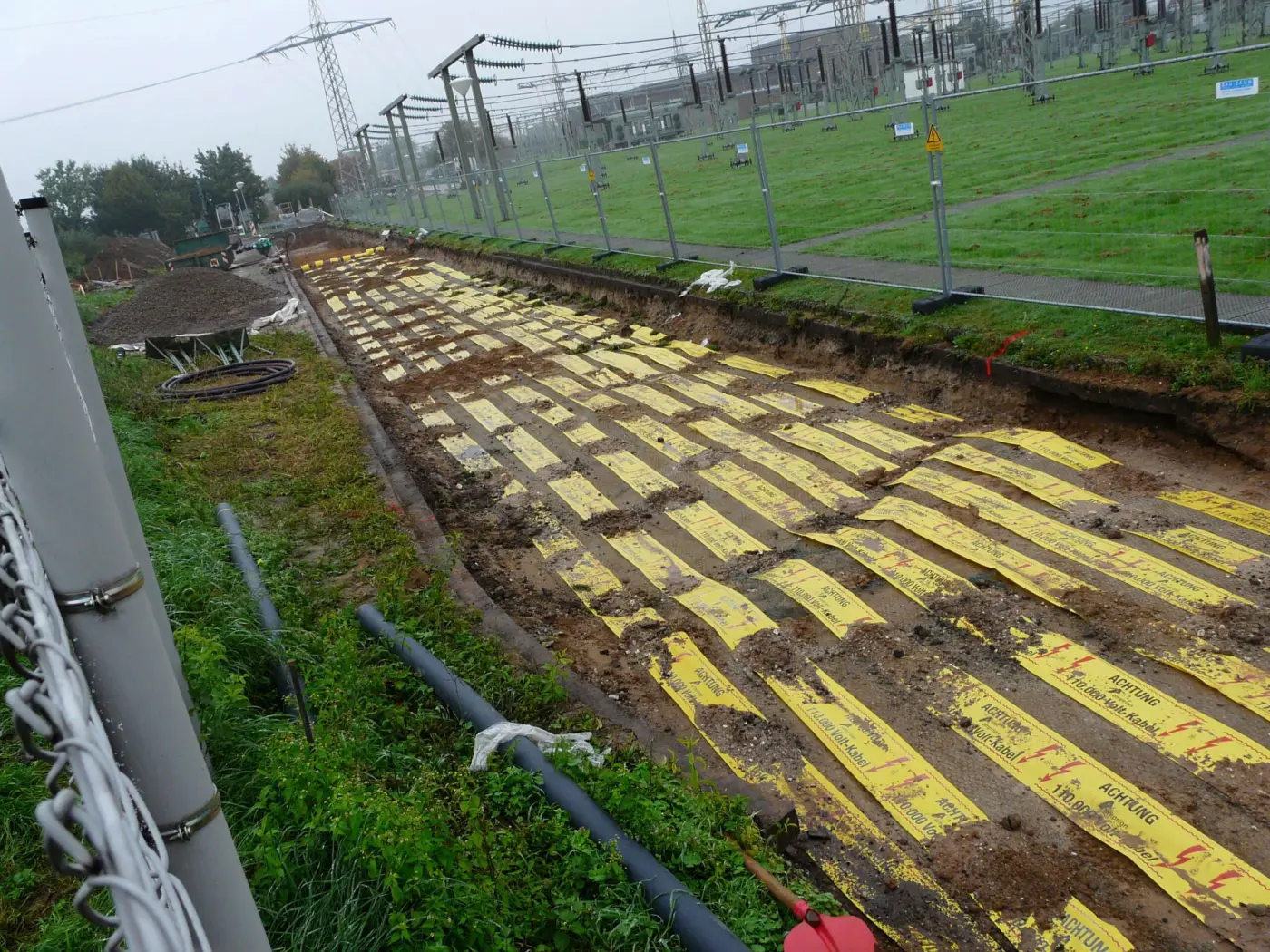

Nach Abschluss Warnband auslegen und Draht als Schutz vor 380kV Kabeln -
Warnkabel
