Dükerung unter der Kinzig ohne Absenkgerüst durch Flüssigboden – hochwasserrobust, genehmigungsfähig und wirtschaftlich umgesetzt.
Offenburg Kinzig – sichere Fernwärmequerung unter Hochwasserschutz- und Deichanforderungen
Bei der geplanten Querung der Kinzig in Offenburg wurde eine Fernwärmeleitung unter anspruchsvollen wasserbaulichen und genehmigungsrechtlichen Randbedingungen geführt. Neben dem Bauen im und unter Wasser standen insbesondere der Hochwasserschutz, die Deichstabilität sowie die hydrogeologische Verträglichkeit im Fokus.
Mit dem Flüssigbodenverfahren konnte ein integriertes System aus Dükerung und Deichquerung entwickelt werden. Die Lösung ermöglicht eine kontrollierte, sichere und wirtschaftliche Herstellung unter Wasser – ohne klassische Bauhilfskonstruktionen und mit minimalem Einfluss auf das Grundwassersystem.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Bau im und unter Wasser bei laufendem Gewässerbetrieb
- Sicherstellung des Hochwasserschutzes und der Deichfunktion
- Vermeidung von Stauwirkung und Grundwasserbeeinflussung
- Thermische Einwirkungen durch Fernwärmeleitung im Deichbereich
- Hoher Aufwand und Risiken konventioneller Bauweisen
02 / 05
Die Lösung
- Einsatz eines RSS-Geopontons als integriertes Bauwerk
- Herstellung im Kontraktorverfahren unter Wasser
- Zweitaushub zur Herstellung eines trockenen Arbeitsraums
- Einbau und Positionierung der vormontierten Leitung
- Ringspaltfreie Verfüllung und Auftriebssicherung
03 / 05
Fachplanerische Lösung
- Variantenvergleich zur Auswahl der optimalen Bauweise
- Hydrogeologische Modellierung zur Nachweisführung
- FEM-basierte statische Dimensionierung
- Thermomechanische Analyse der Deichstabilität
- Planung einer getakteten Bauprozesskette
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Einstellung definierter mechanischer und hydraulischer Eigenschaften
- Sicherstellung der Einbaufähigkeit unter Wasser
- Qualitätssicherung durch Prüf- und Freigabeprozesse
- Dokumentation aller Material- und Einbauparameter
05 / 05
Flüssigboden-Anwendung
- Dükerung von Fernwärmeleitungen unter Gewässern
- Einsatz im Deich- und Hochwasserschutzbereich
- Herstellung hydraulisch wirksamer Dichtkörper
- Ringspaltfreie Rohrbettung und Auftriebssicherung
- Alternative zu Spundwand- und Mikrotunneling-Verfahren
Bilder
Eindrücke aus dem Projekt
-

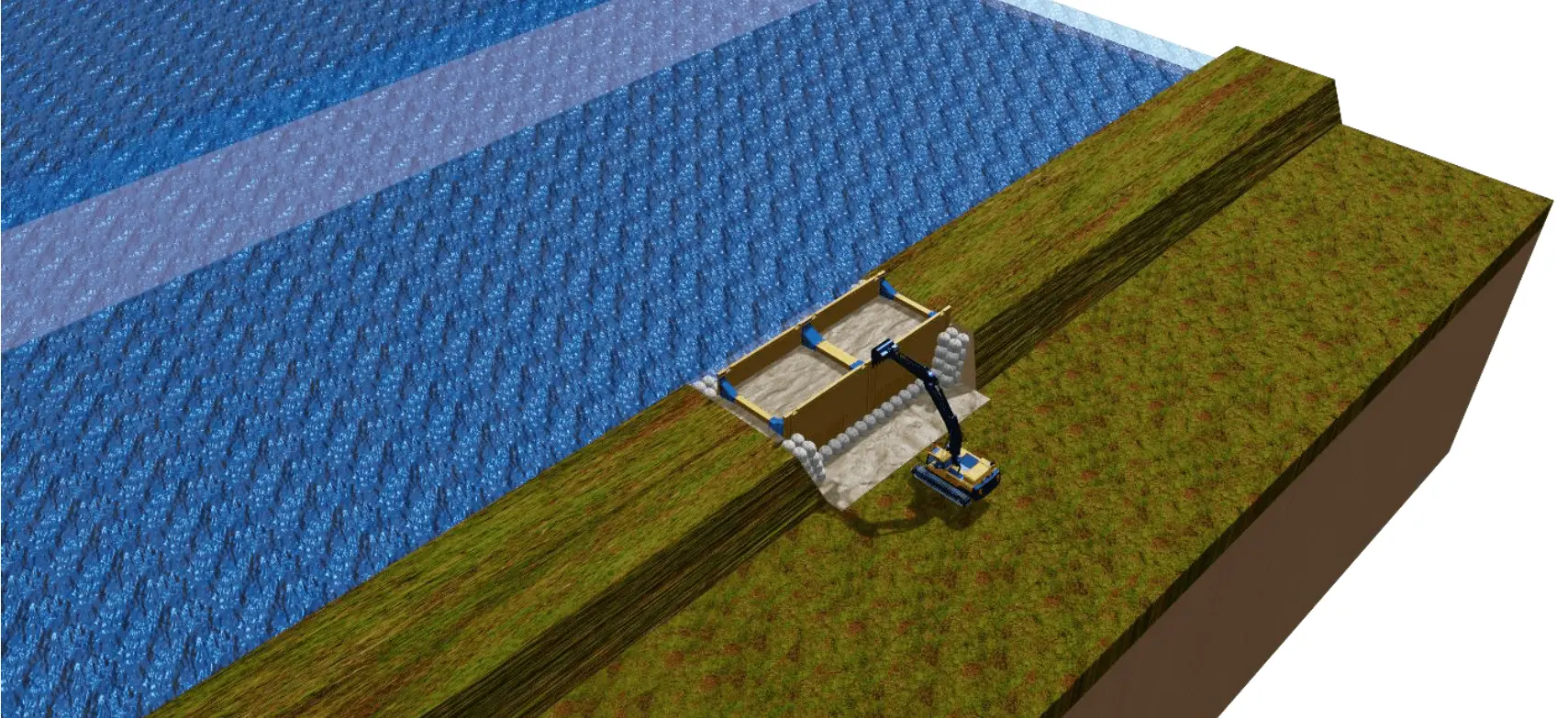

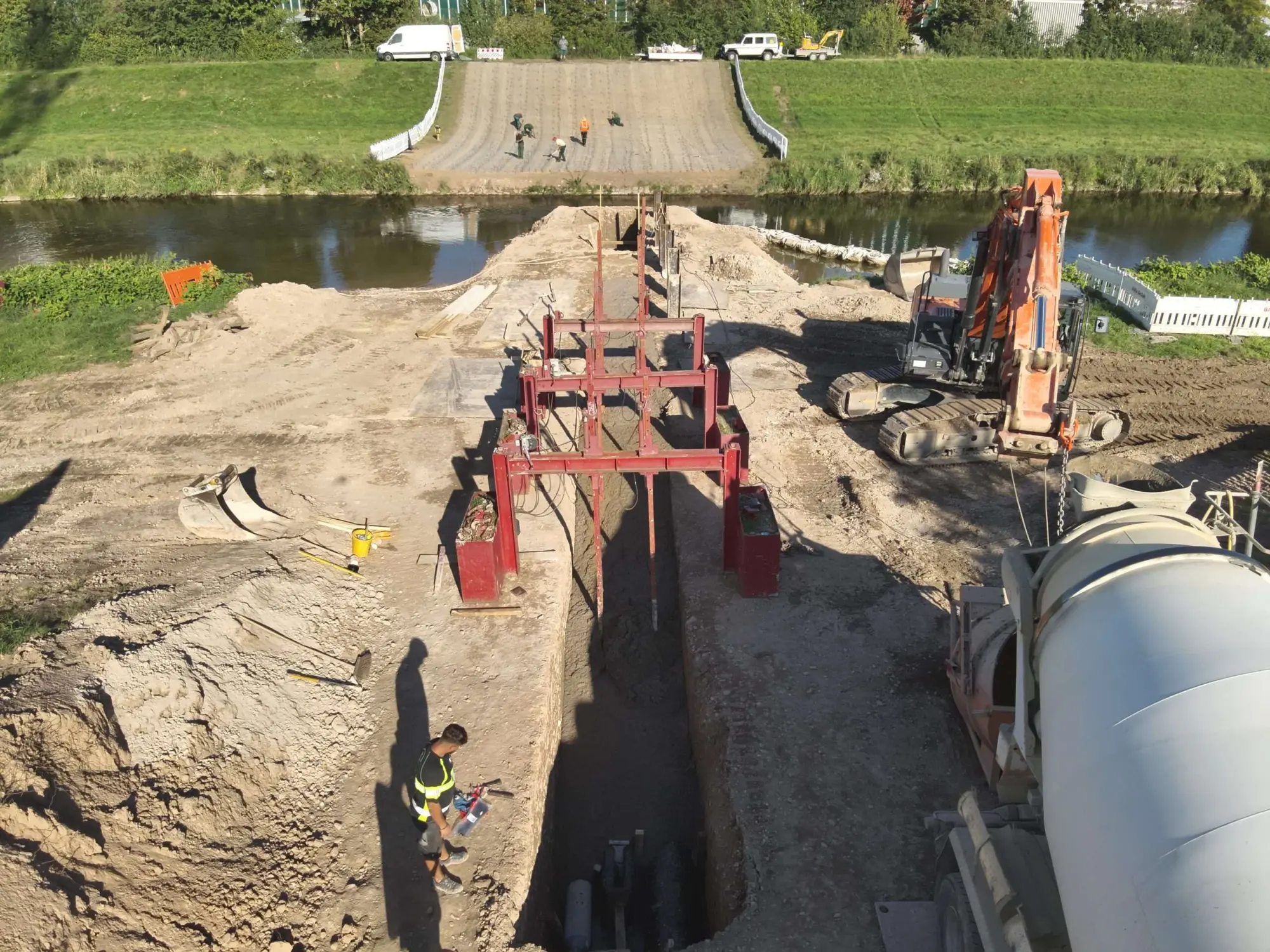

Hochwasserschutzmaßnahme zur Abdichtung des Damms -

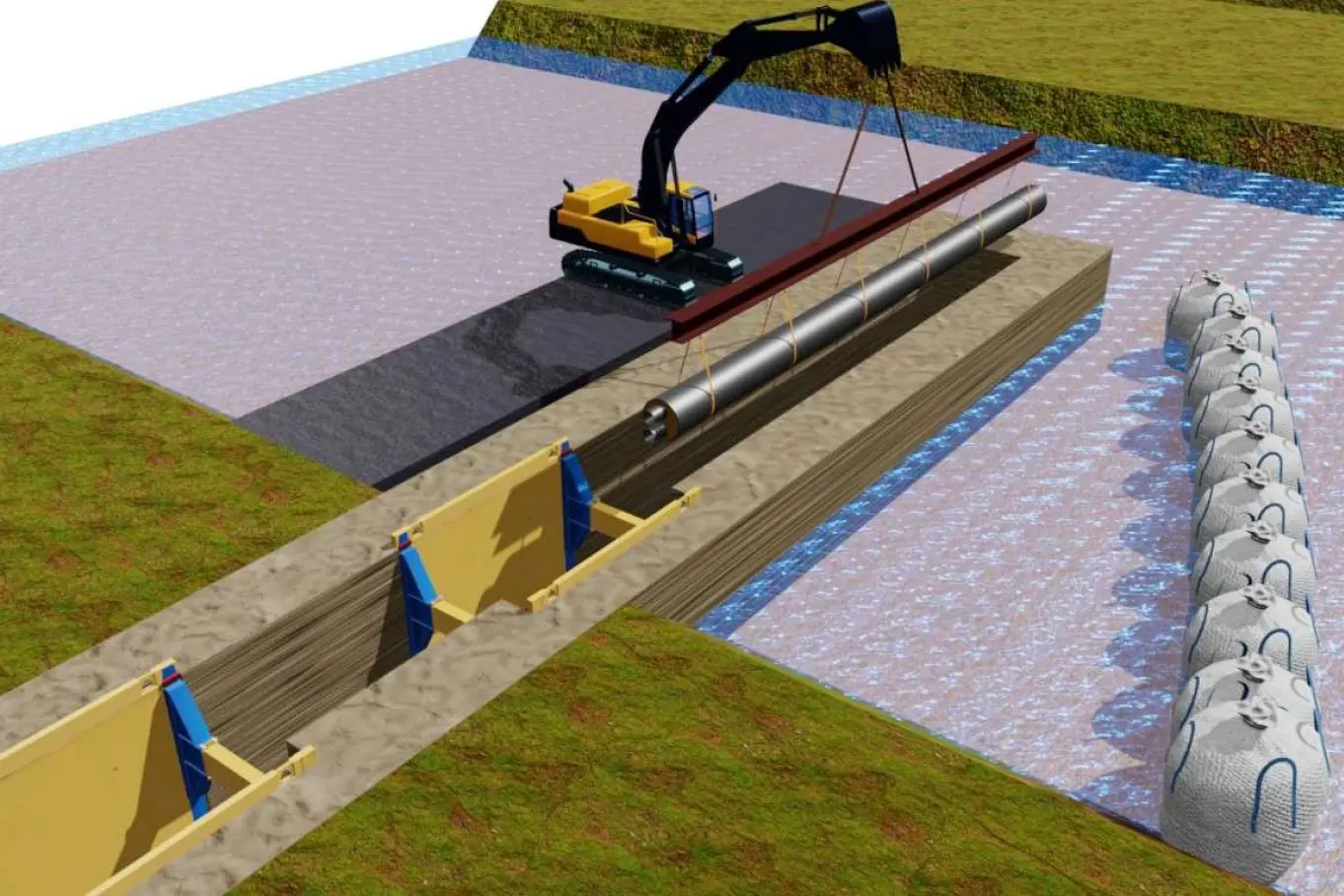

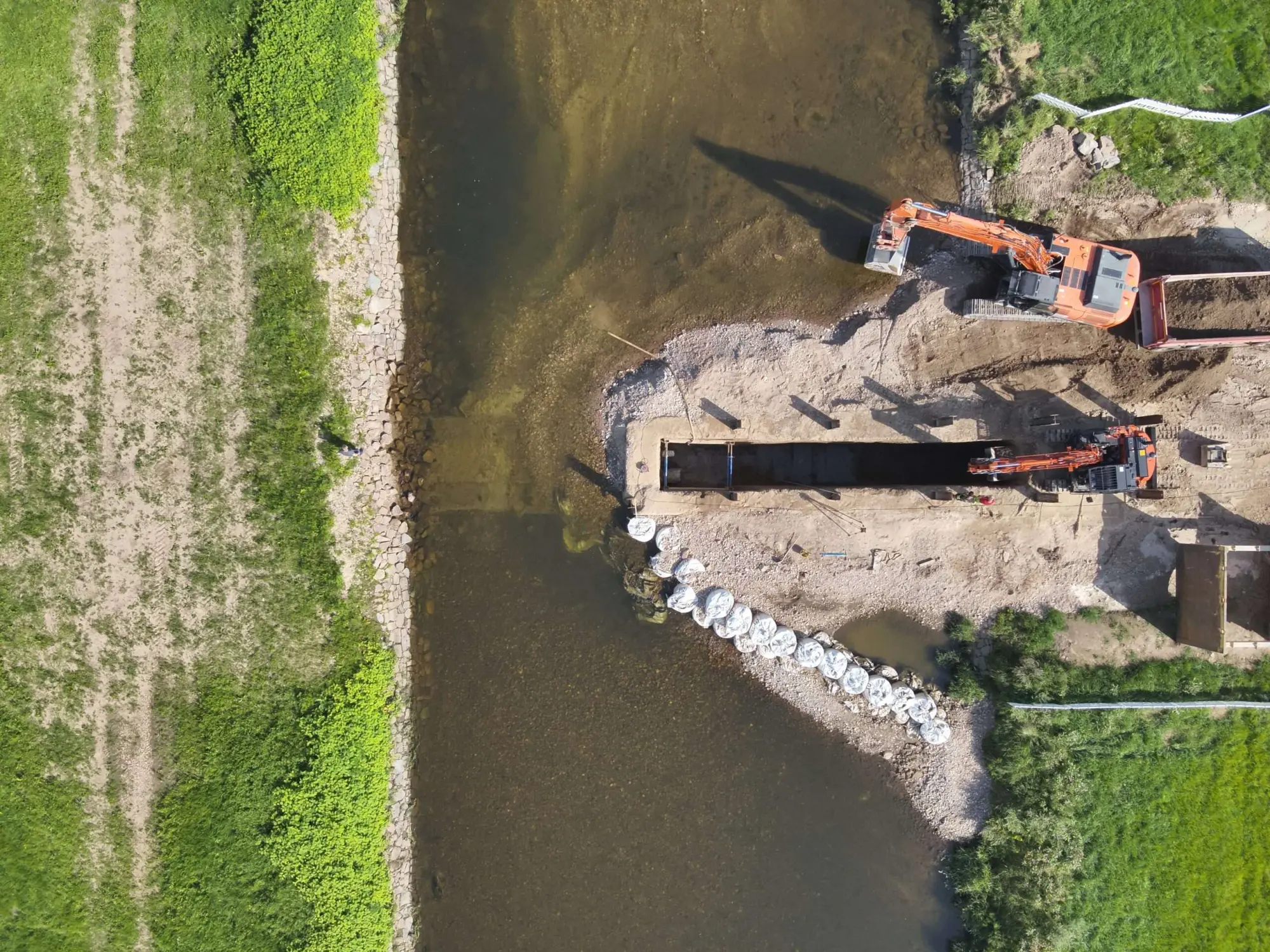

Einheben Leitungen im trockenen Geoponton in Flüssigbodenblock -

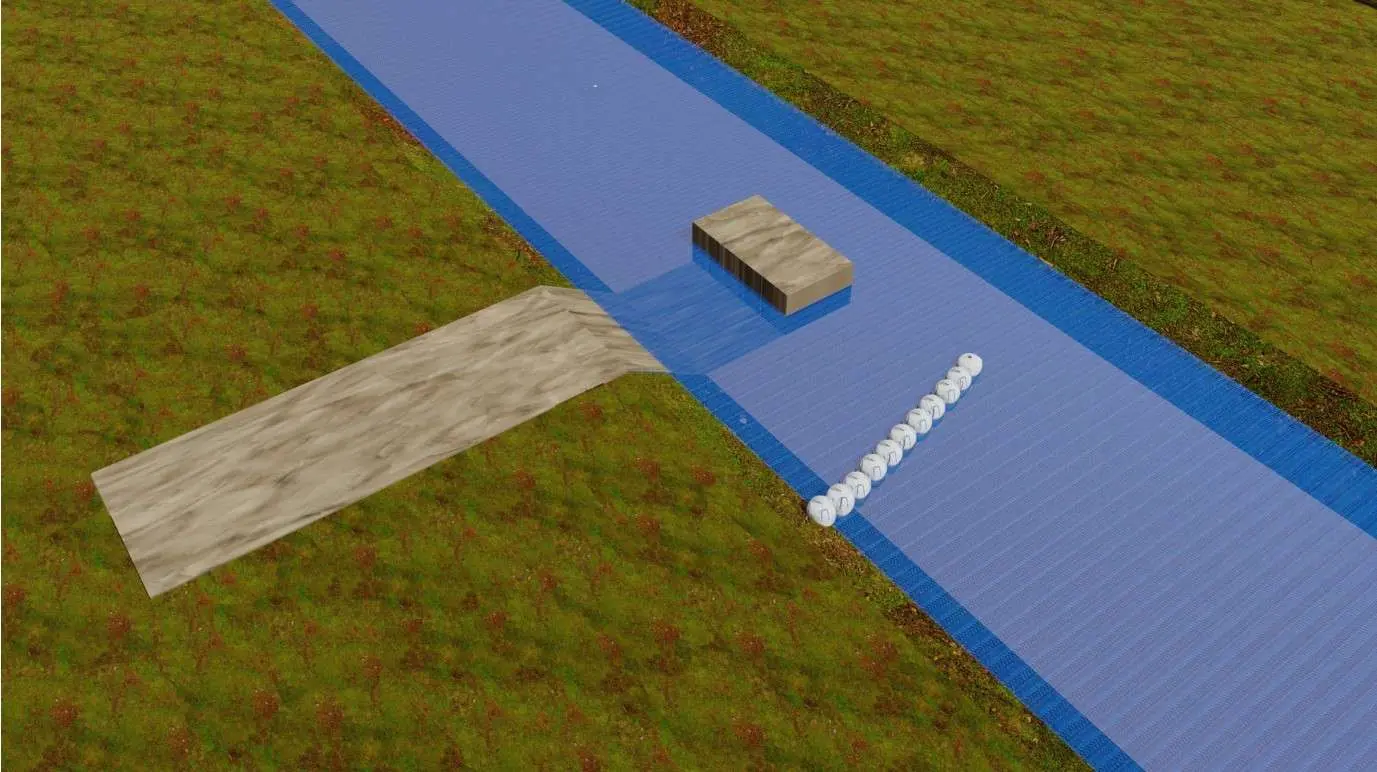

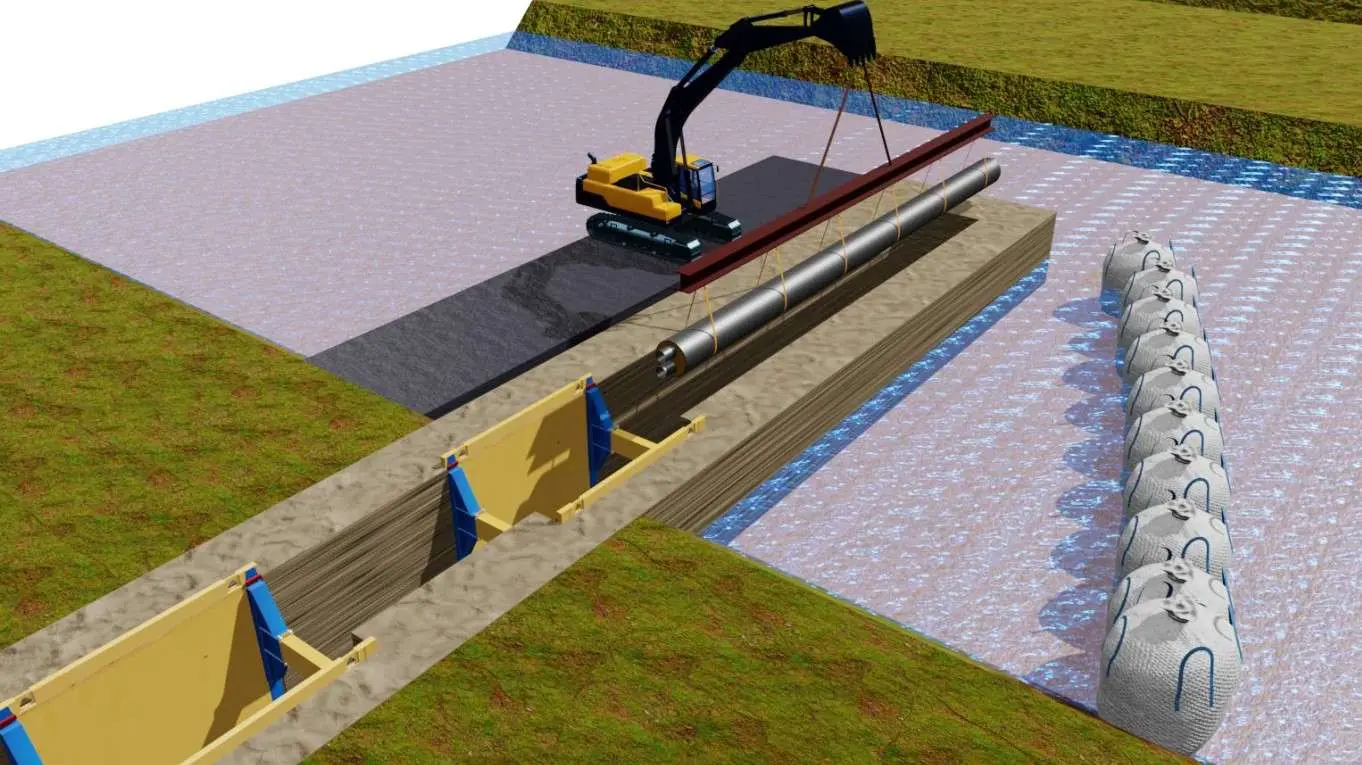

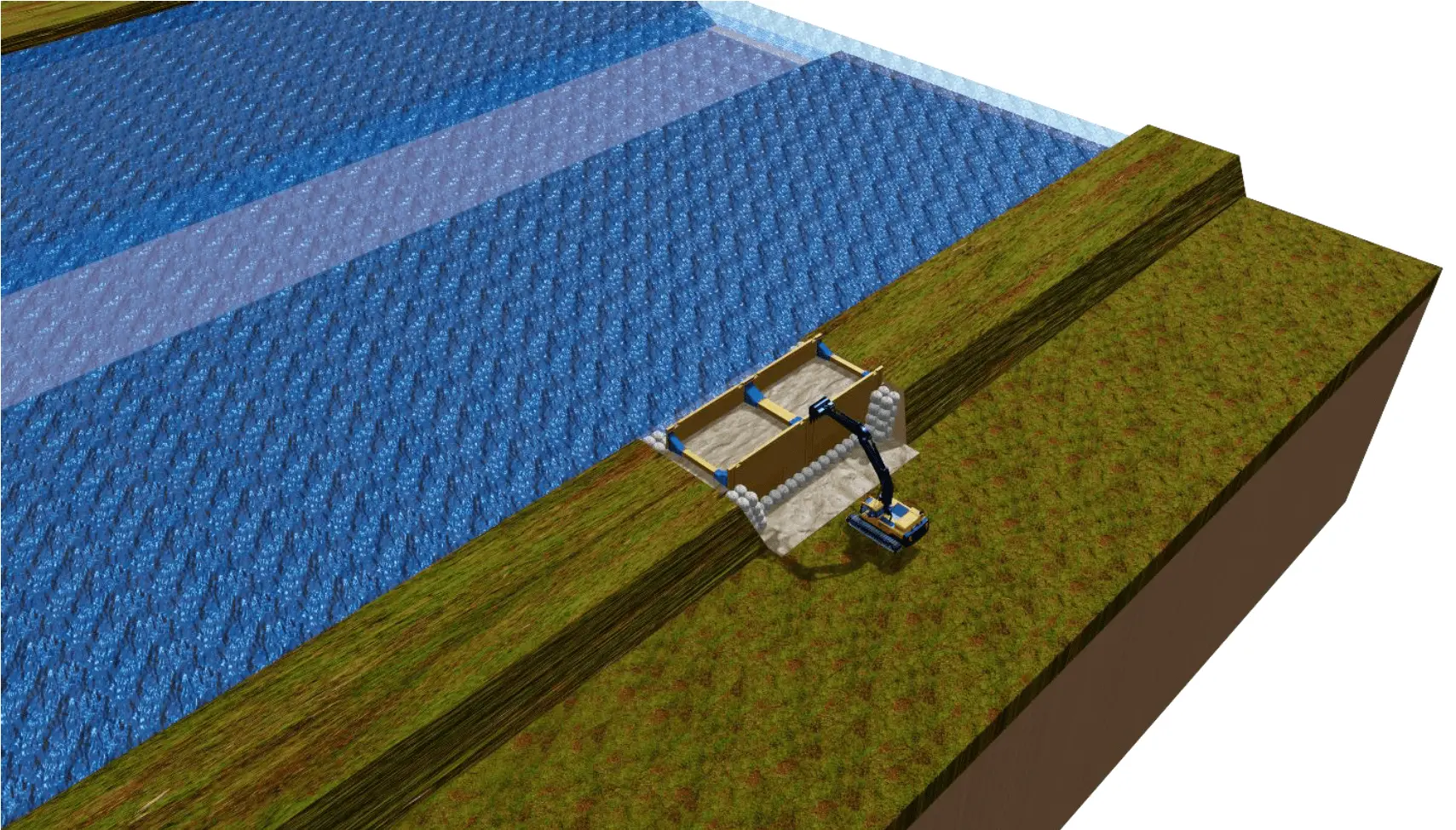

Technologische Lösung - Nach Verfüllung Rückbau Geoponton und andere Uferseite anschließen -

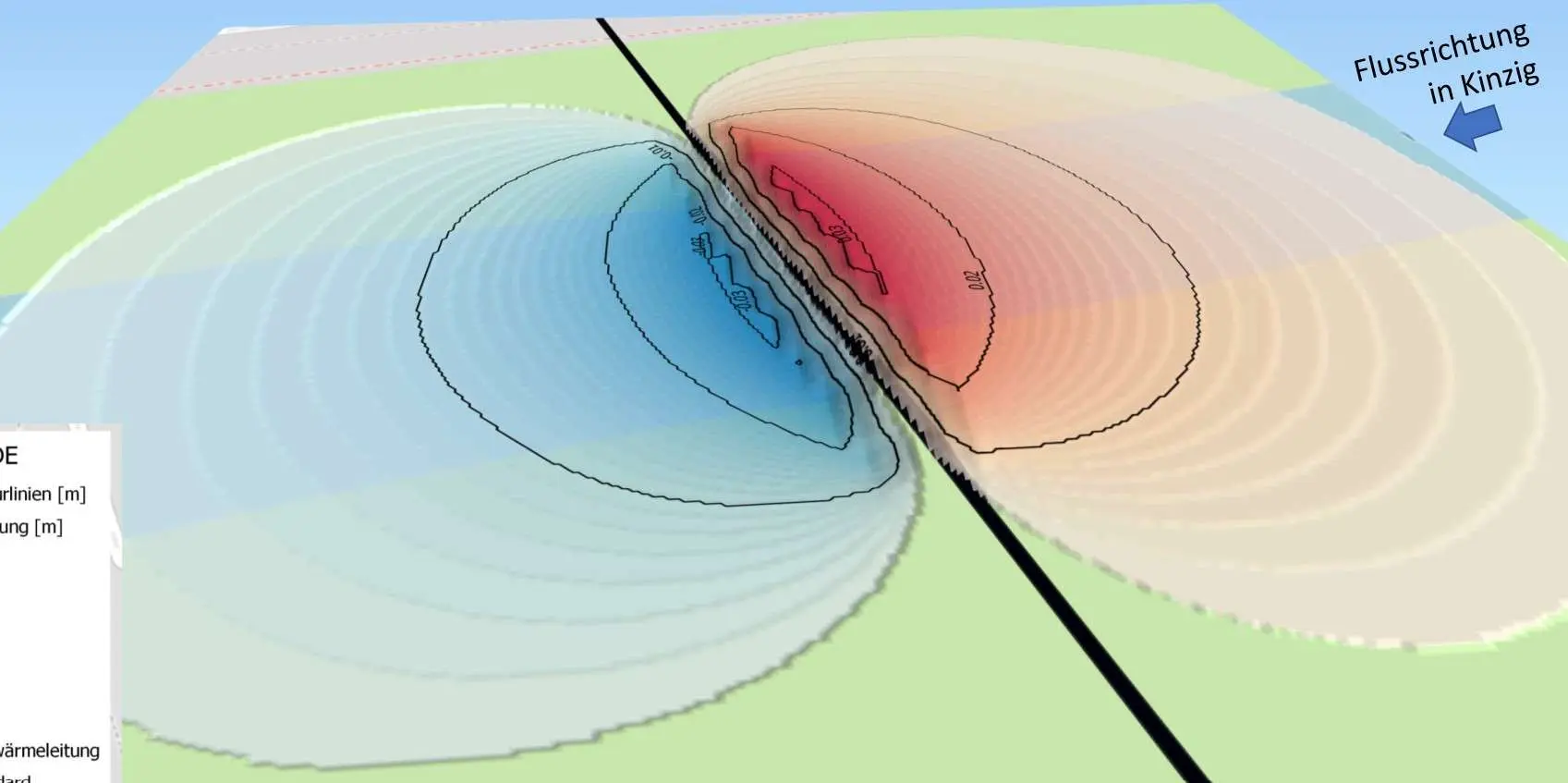

Hydreogeologische Modellierung vorab zum Nachweis Hochwasserschutz Geoponton -

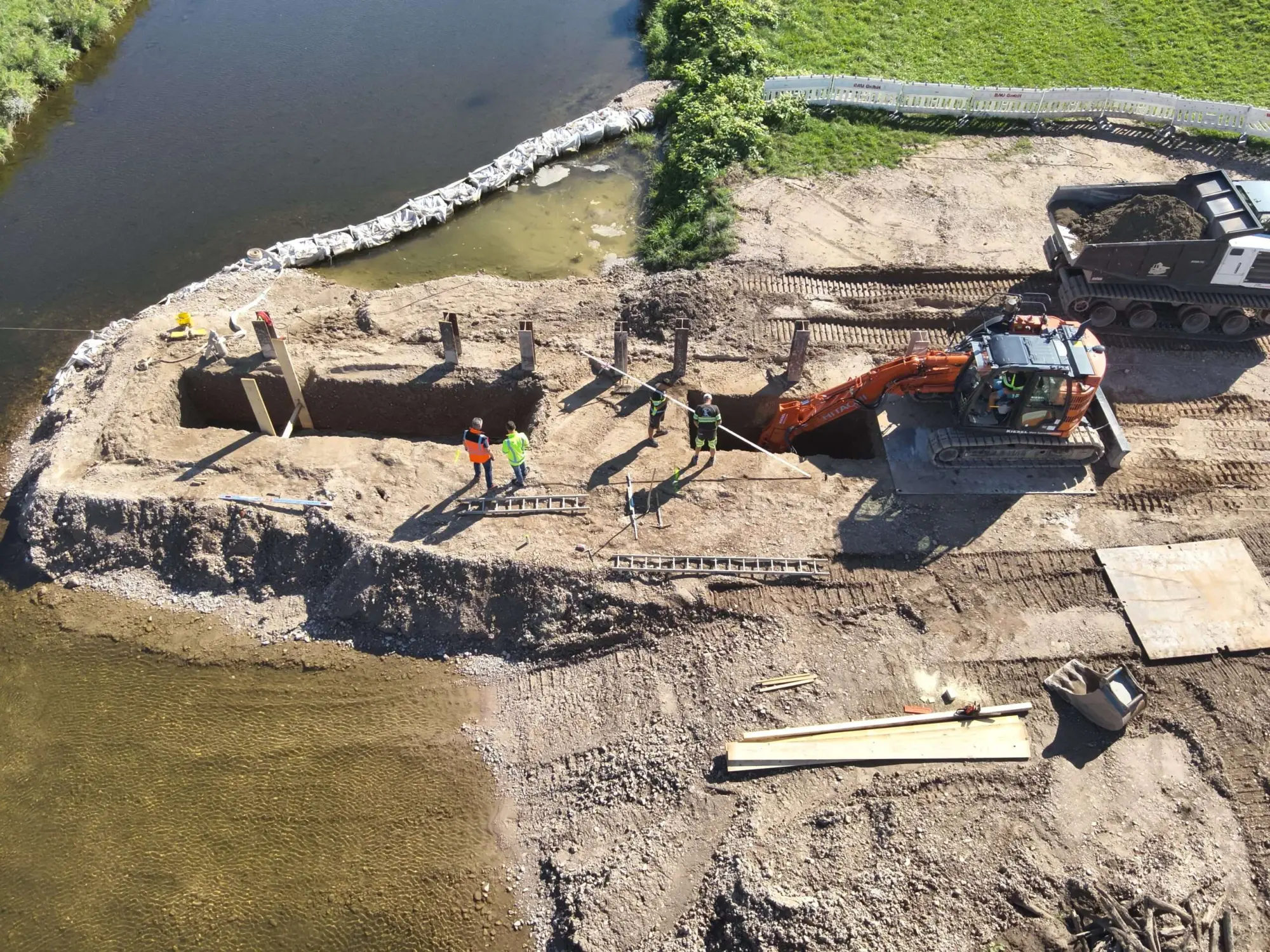

Beginn Zweitaushub -

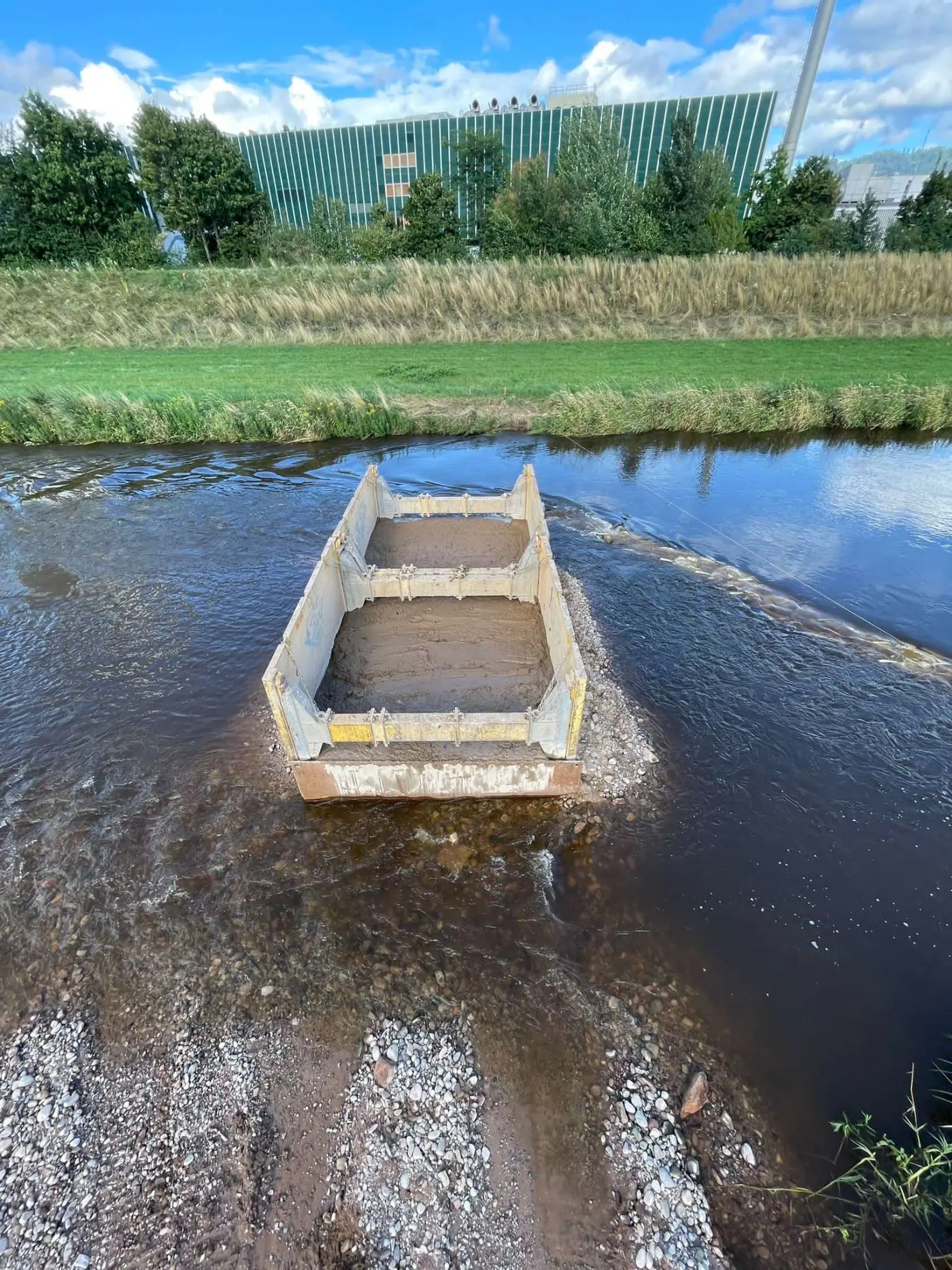

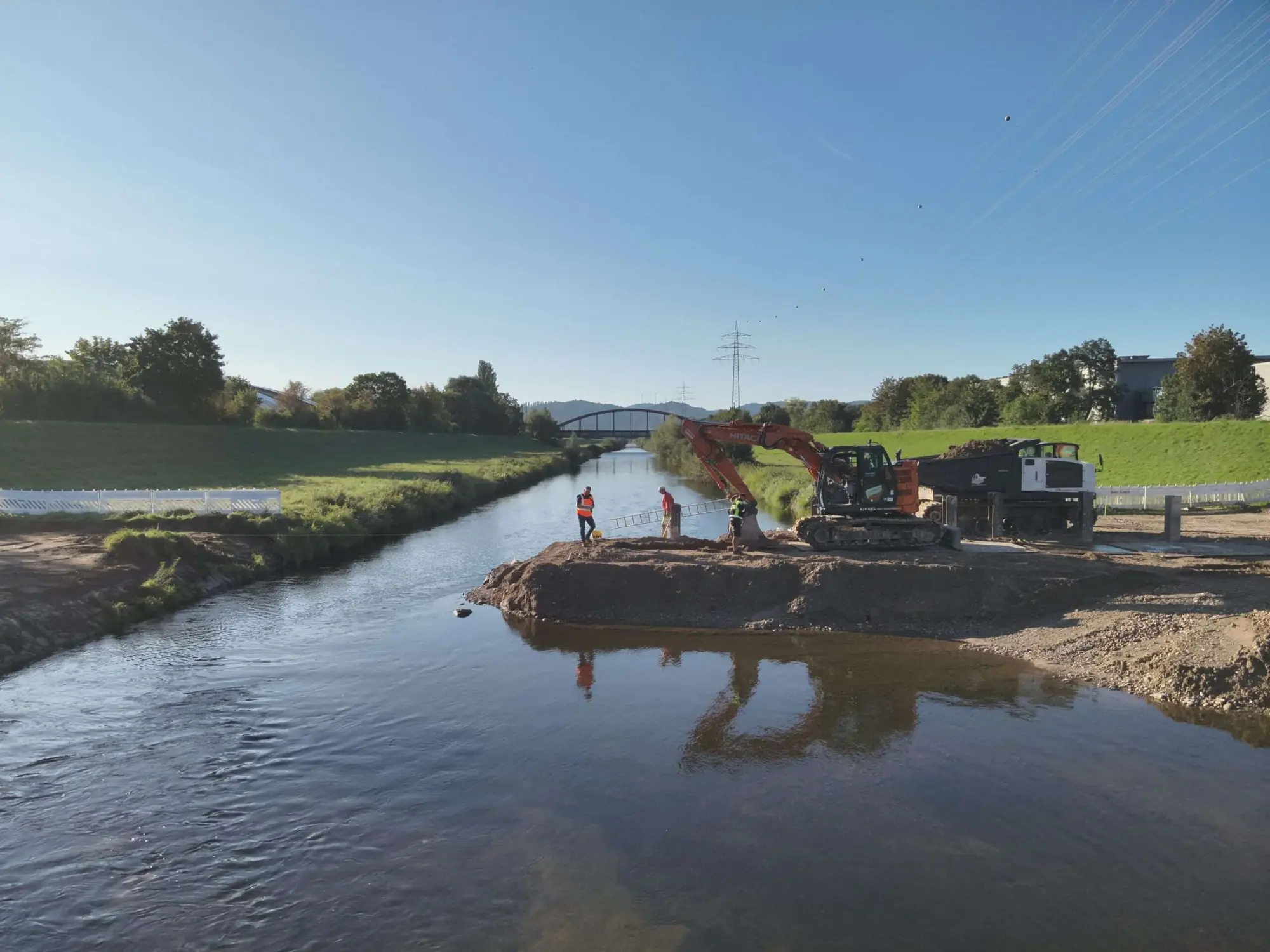

Herstellung Flüssigbodenblock westliche Uferseite in Dreissam -

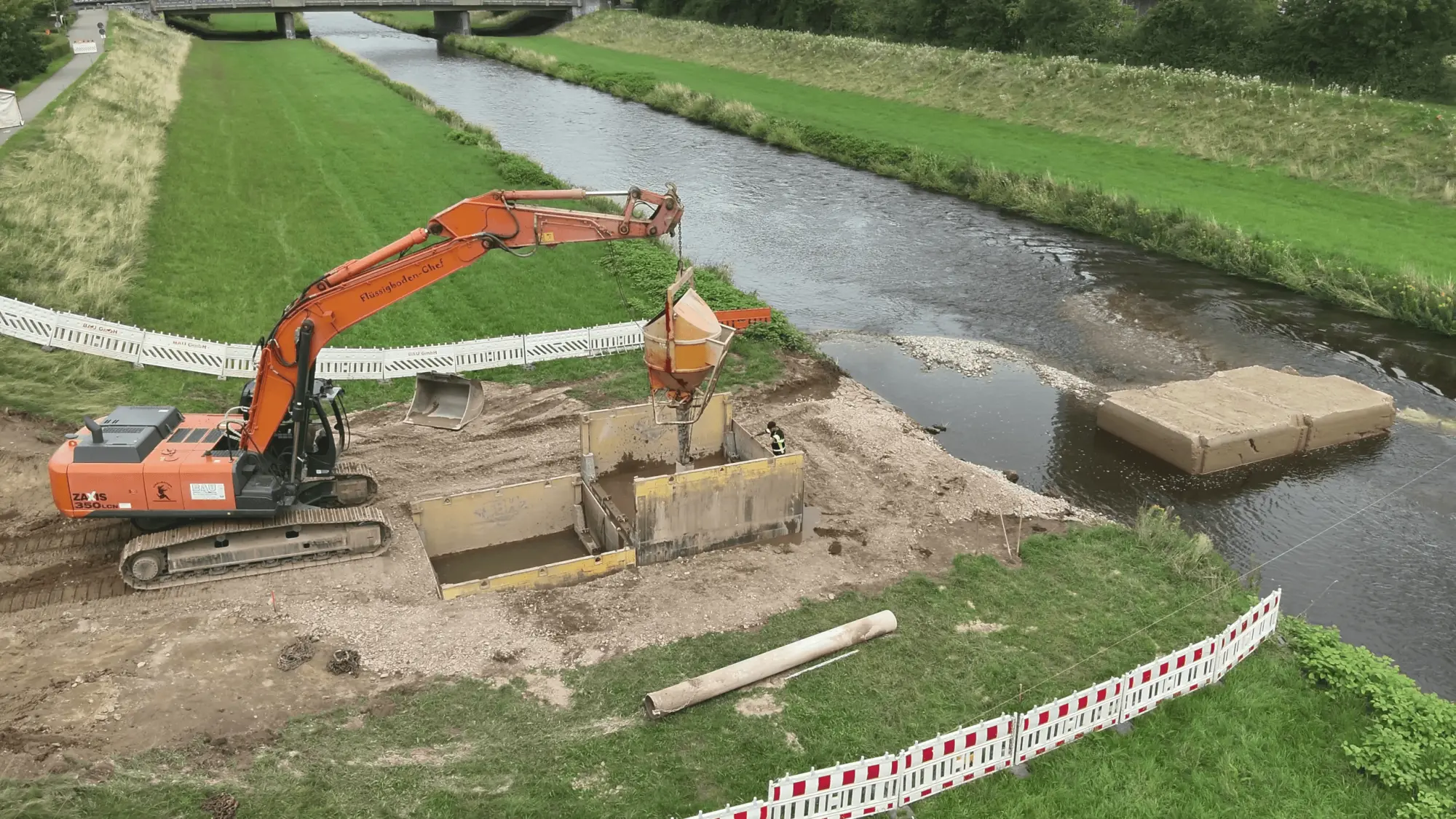

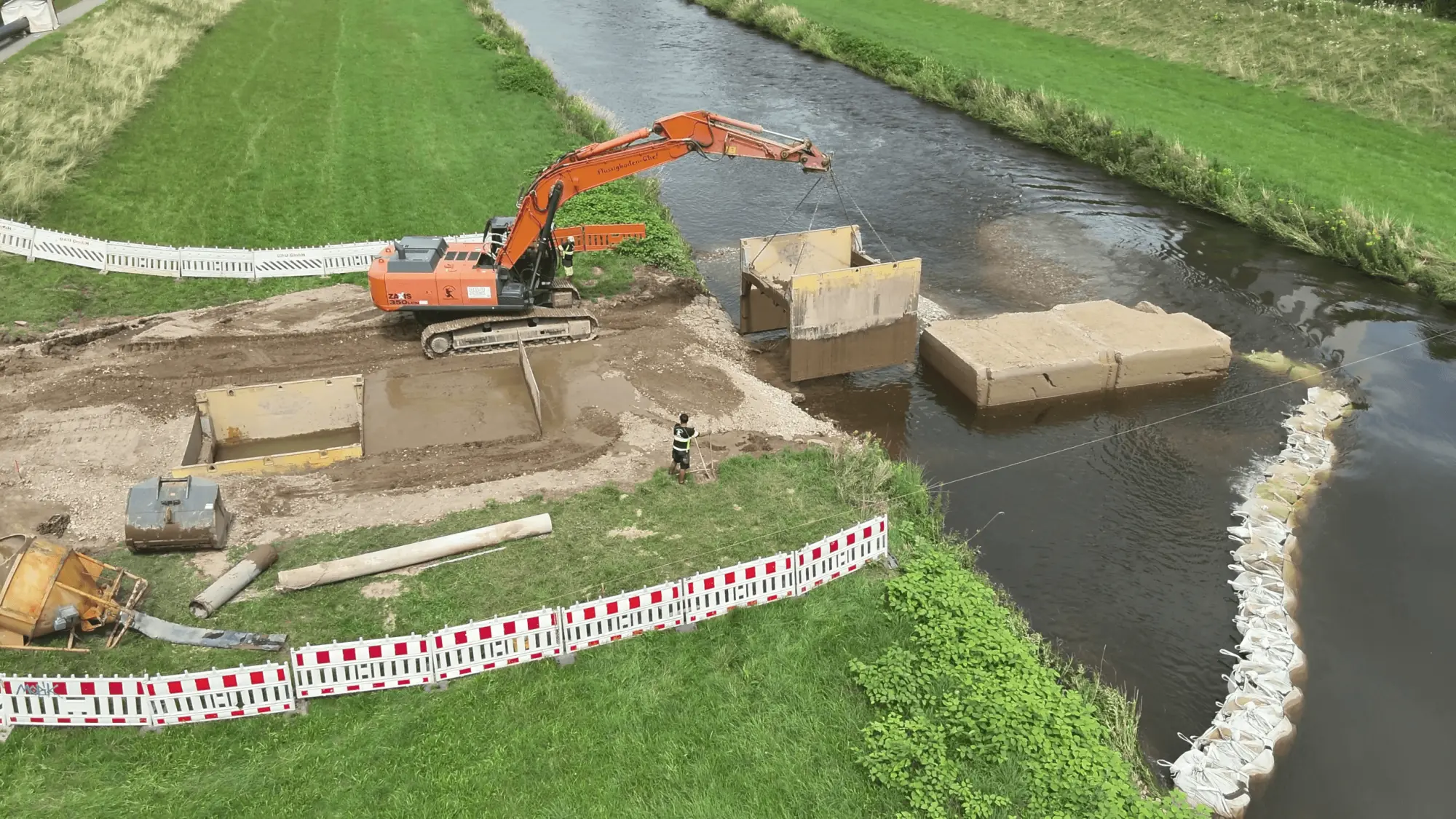

Erstellung Geoponon westliche Uferseite Einsatz Kontraktorverfahren -

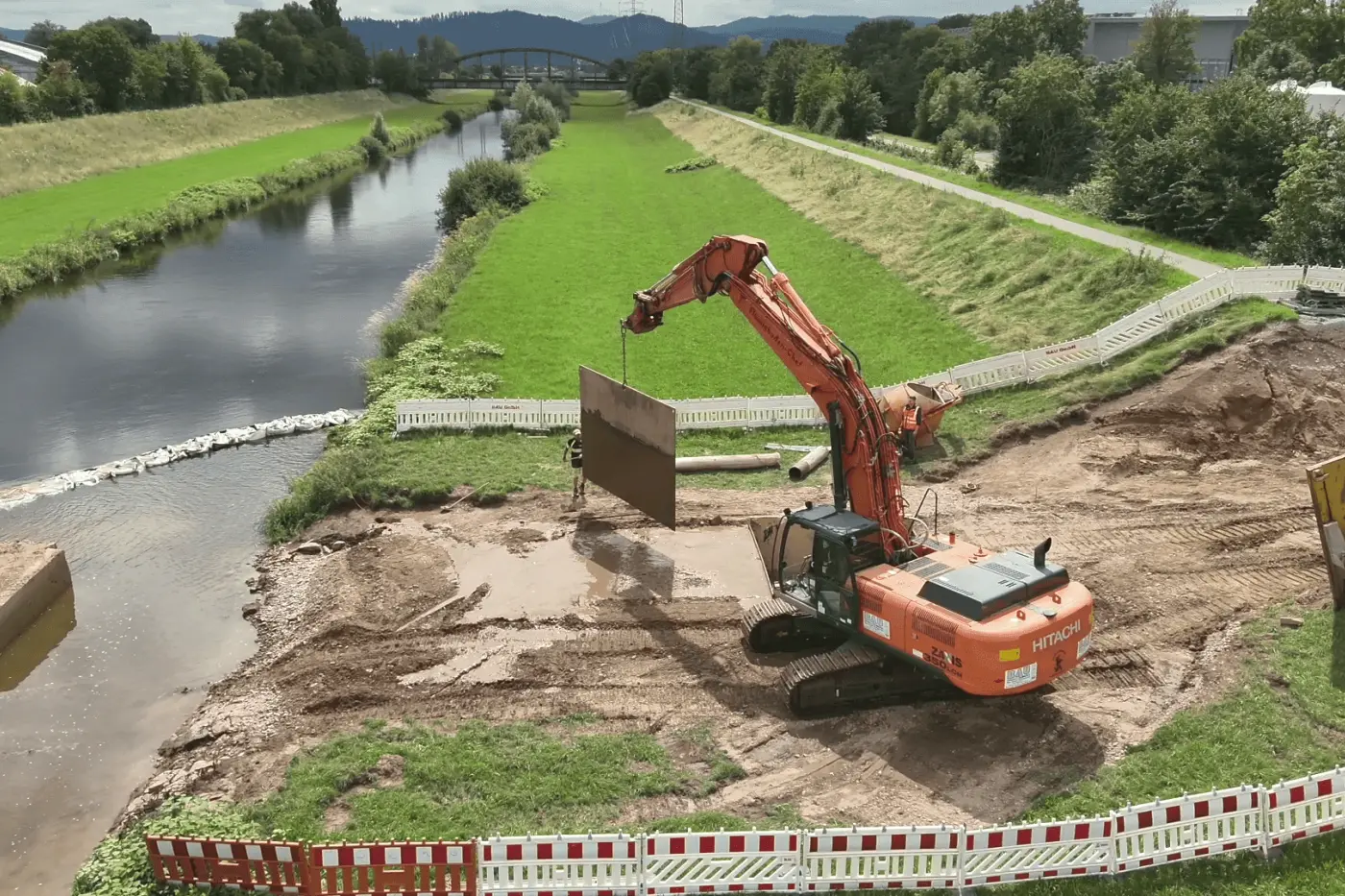

Erstellung Geoponton Westen ziehen Stahlplatten -

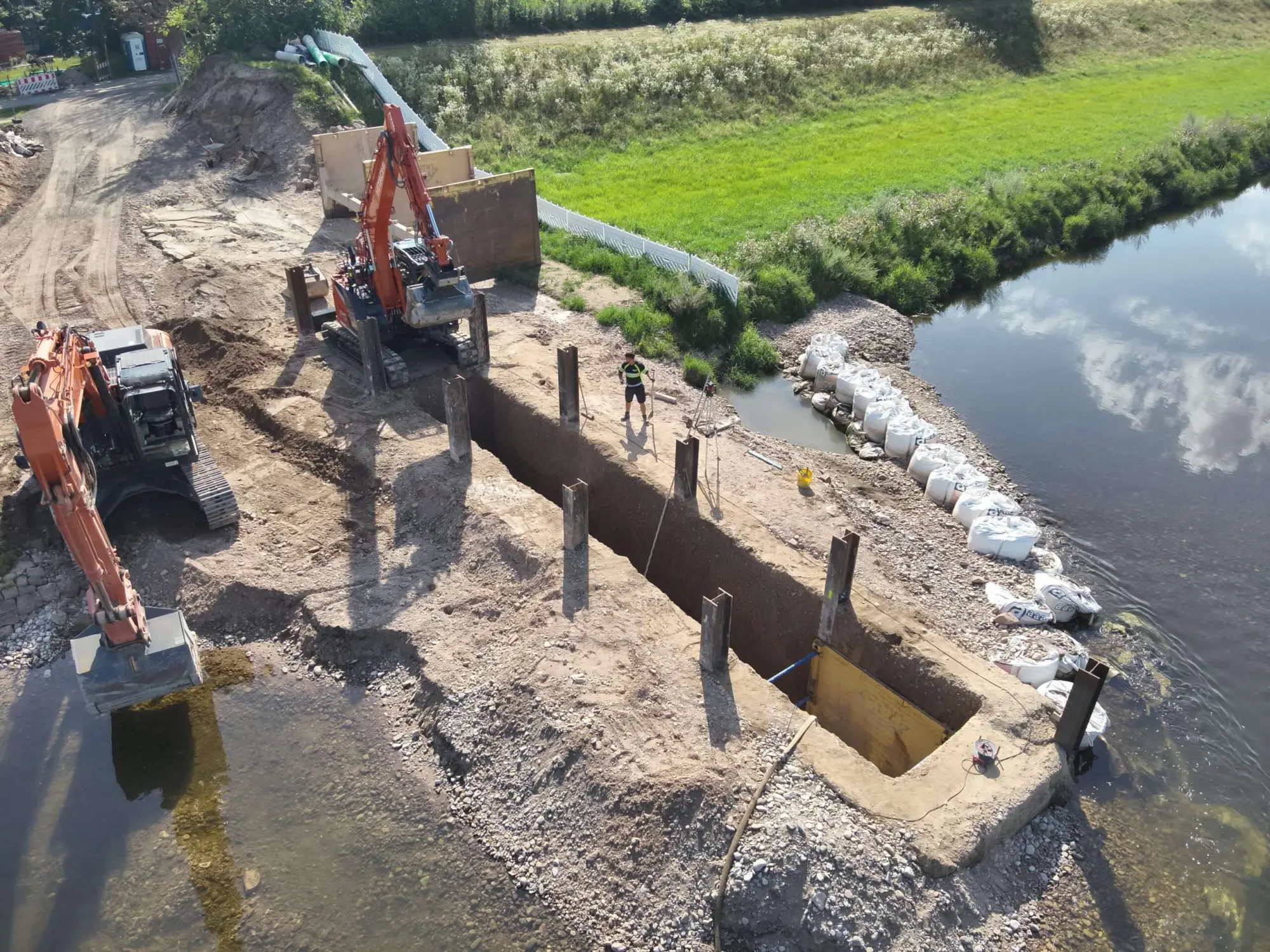

Setzen Verbaubox für Aushub Geoponton Westen -

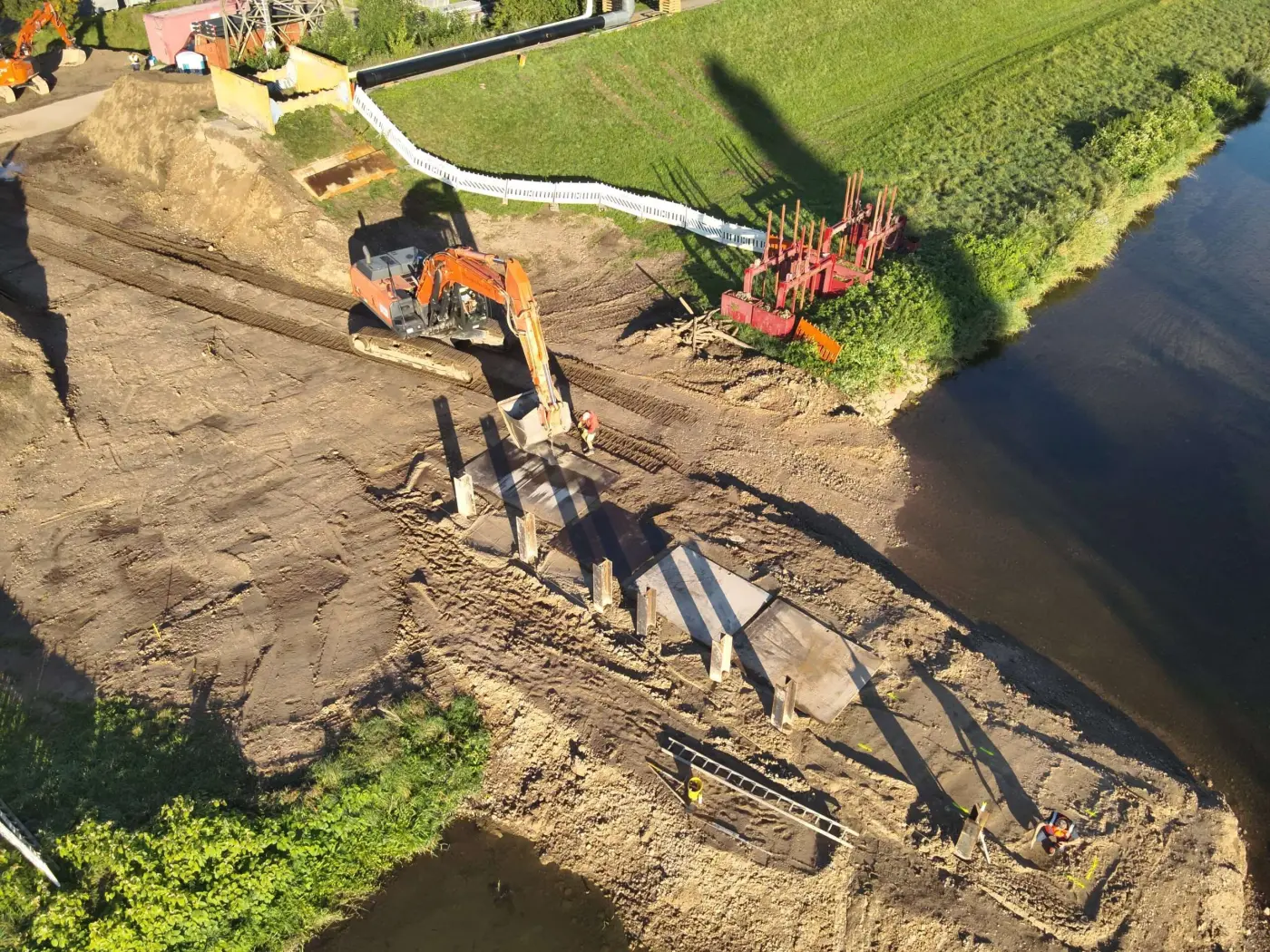

Vorbereitung und Abnahme für Zweitaushub Geoponton -

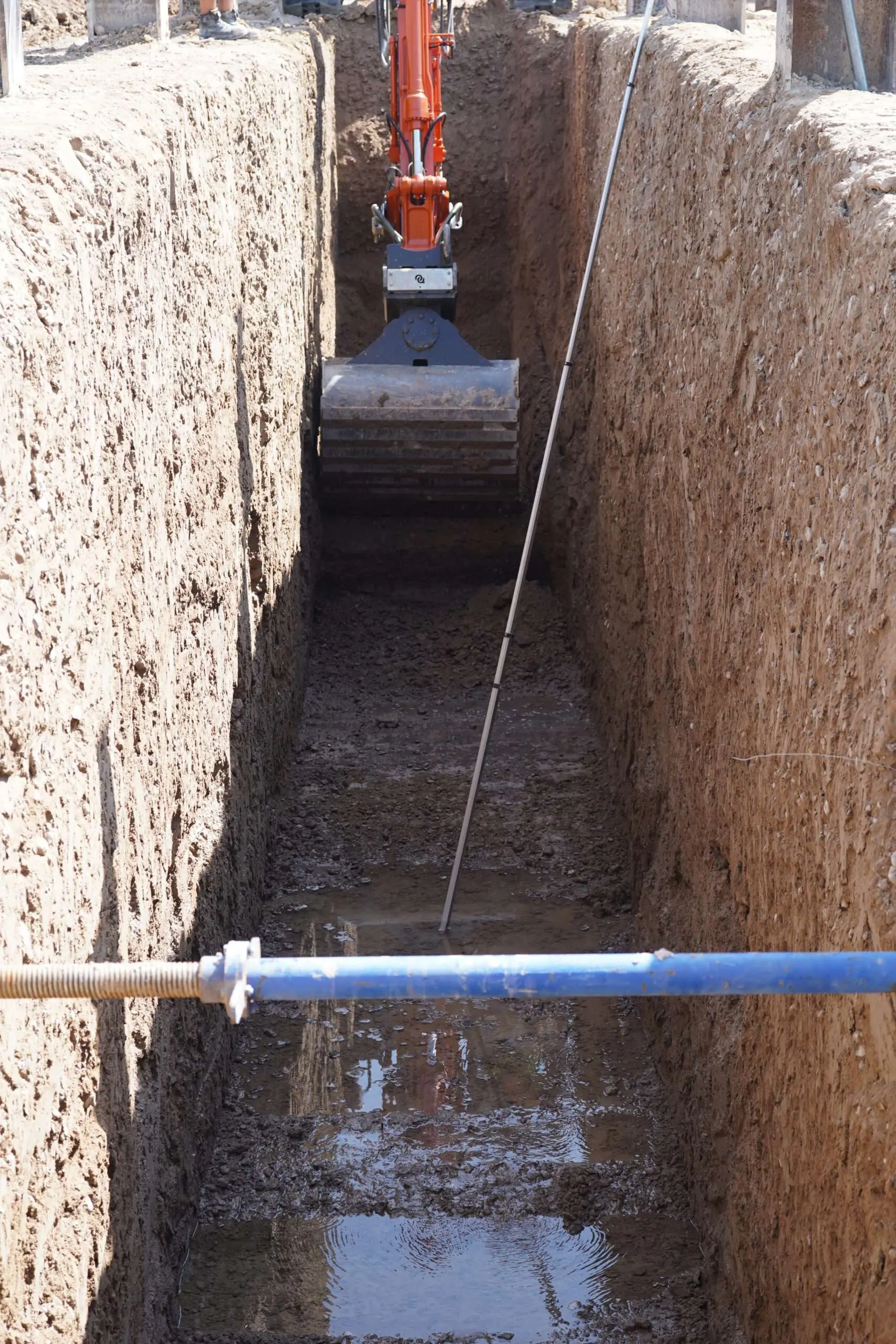

Zweitaushub westliche Seite Geoponton -
Geoponton in Gewässer Vorbereitende für Rohreinhub -

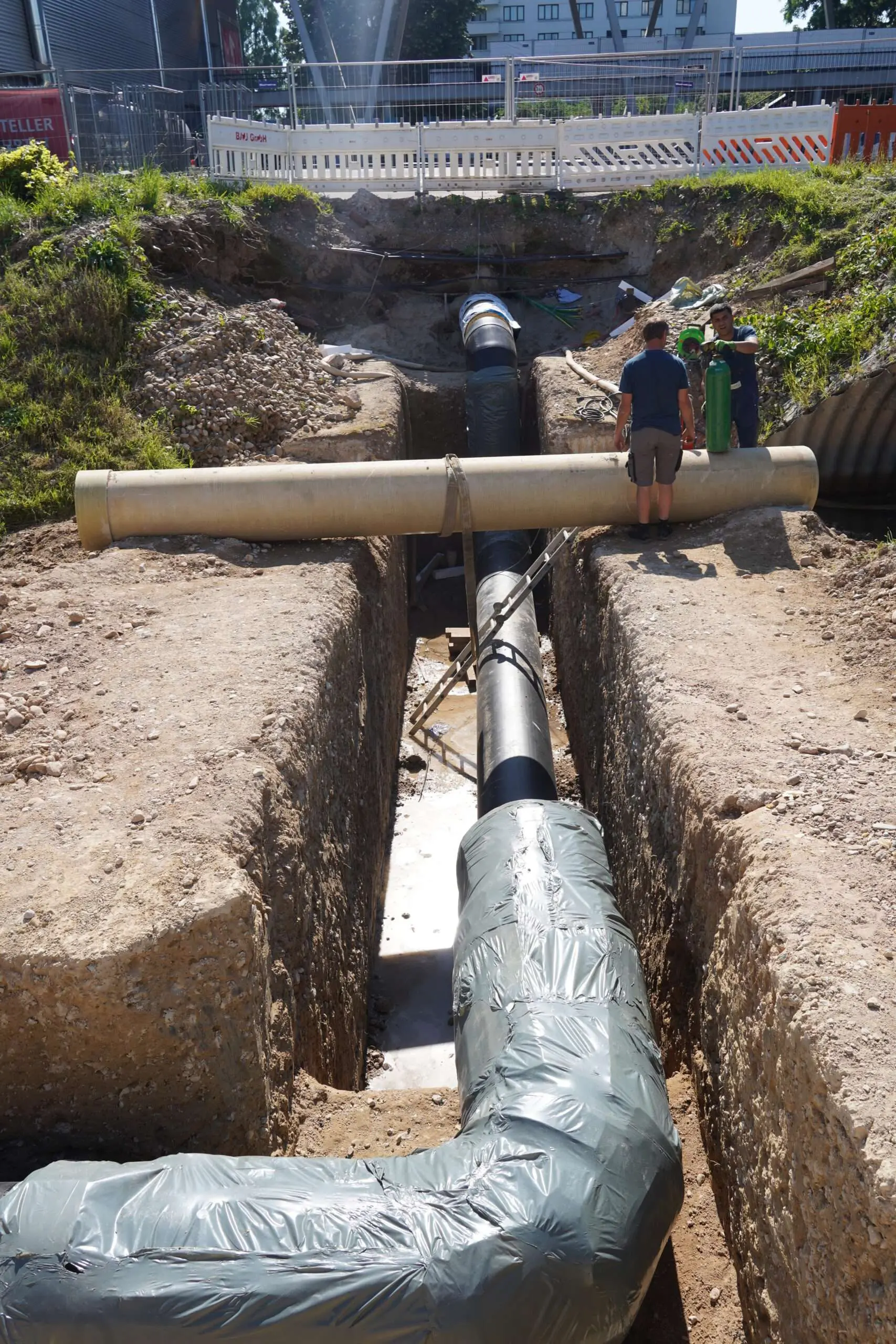

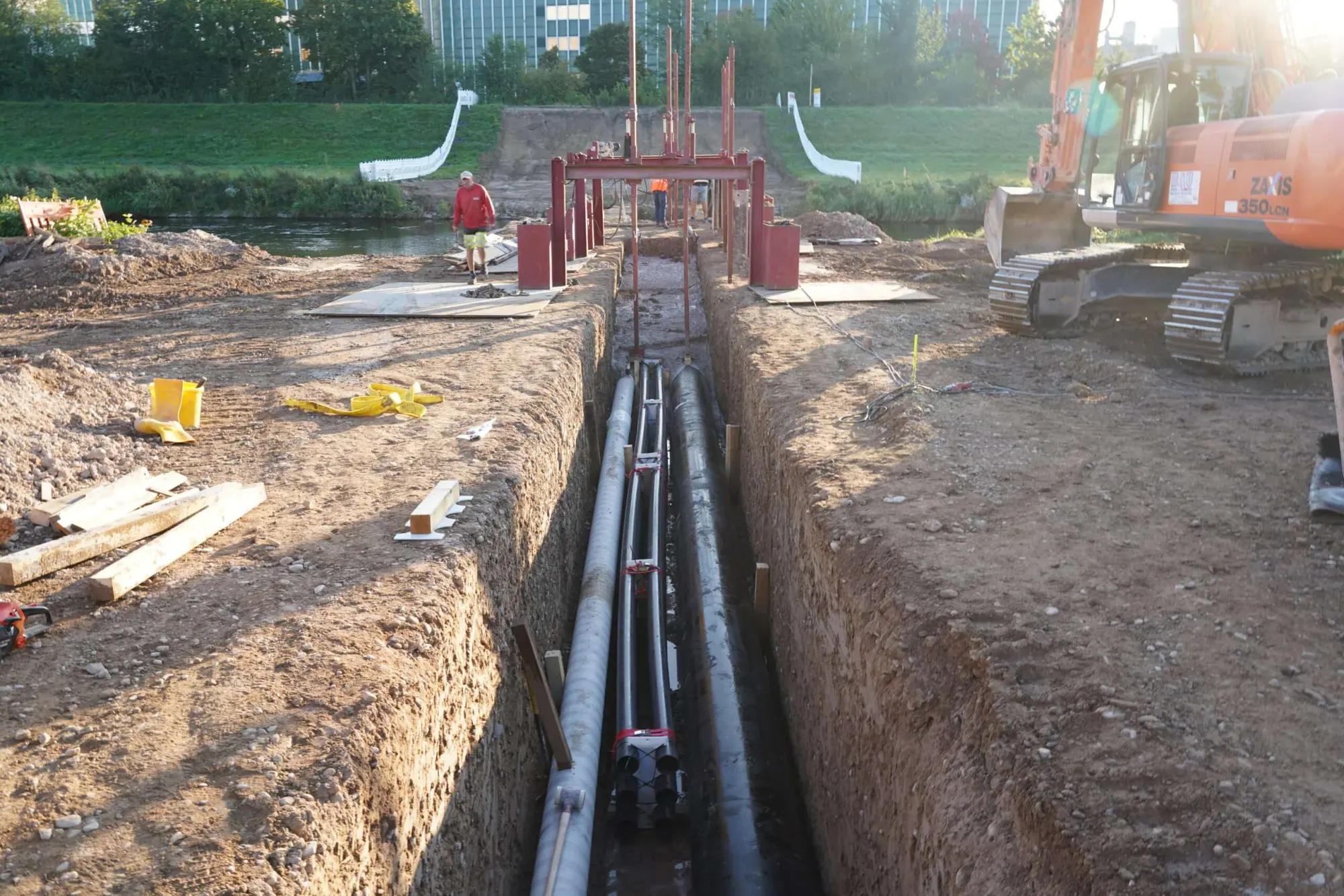

eingehobene Leitung westliche Seite in Flüssigboden Geoponton -
Positionierung Auftriebssicherung in Geoponton vor Verfüllung mit Flüssigboden Westen -

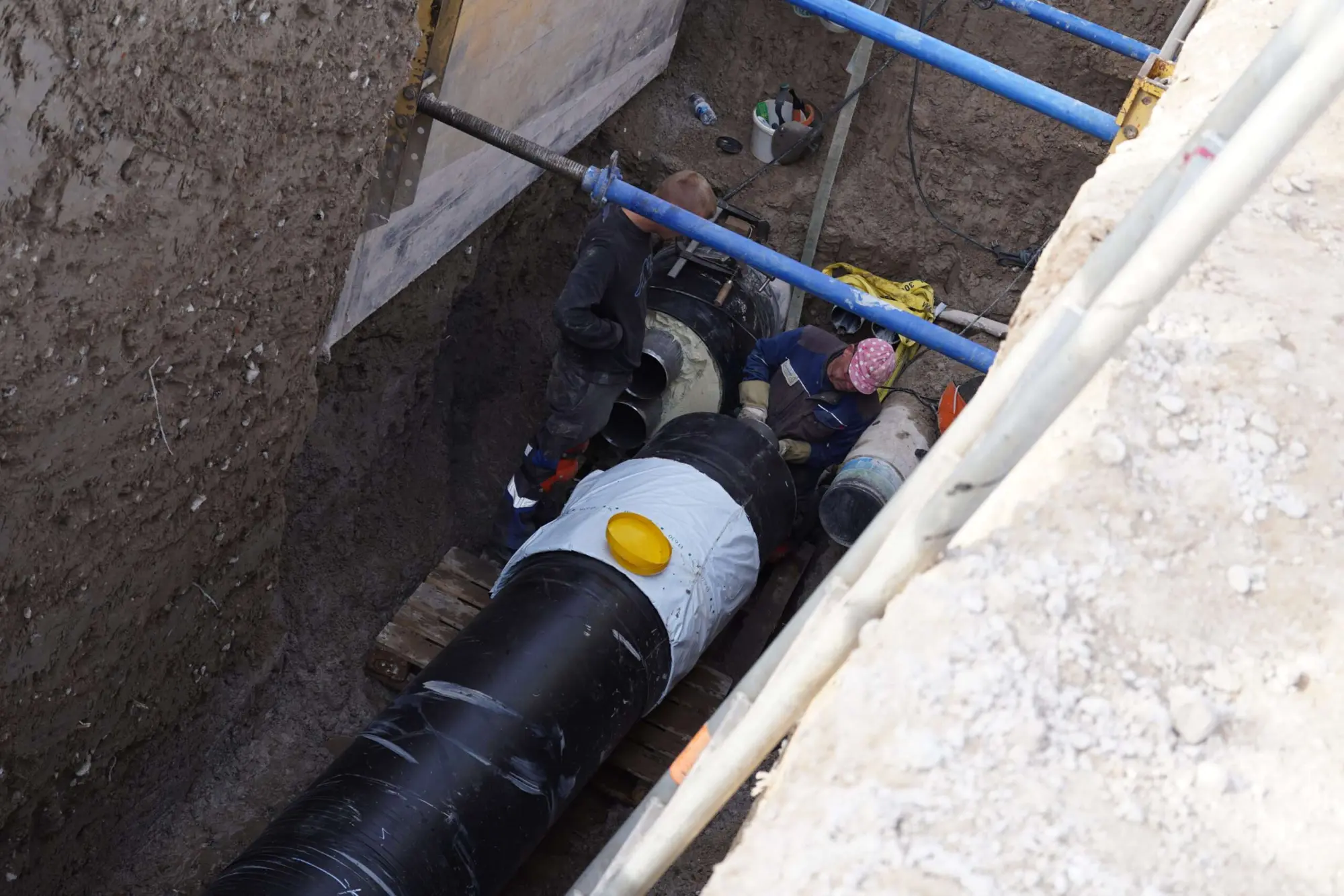

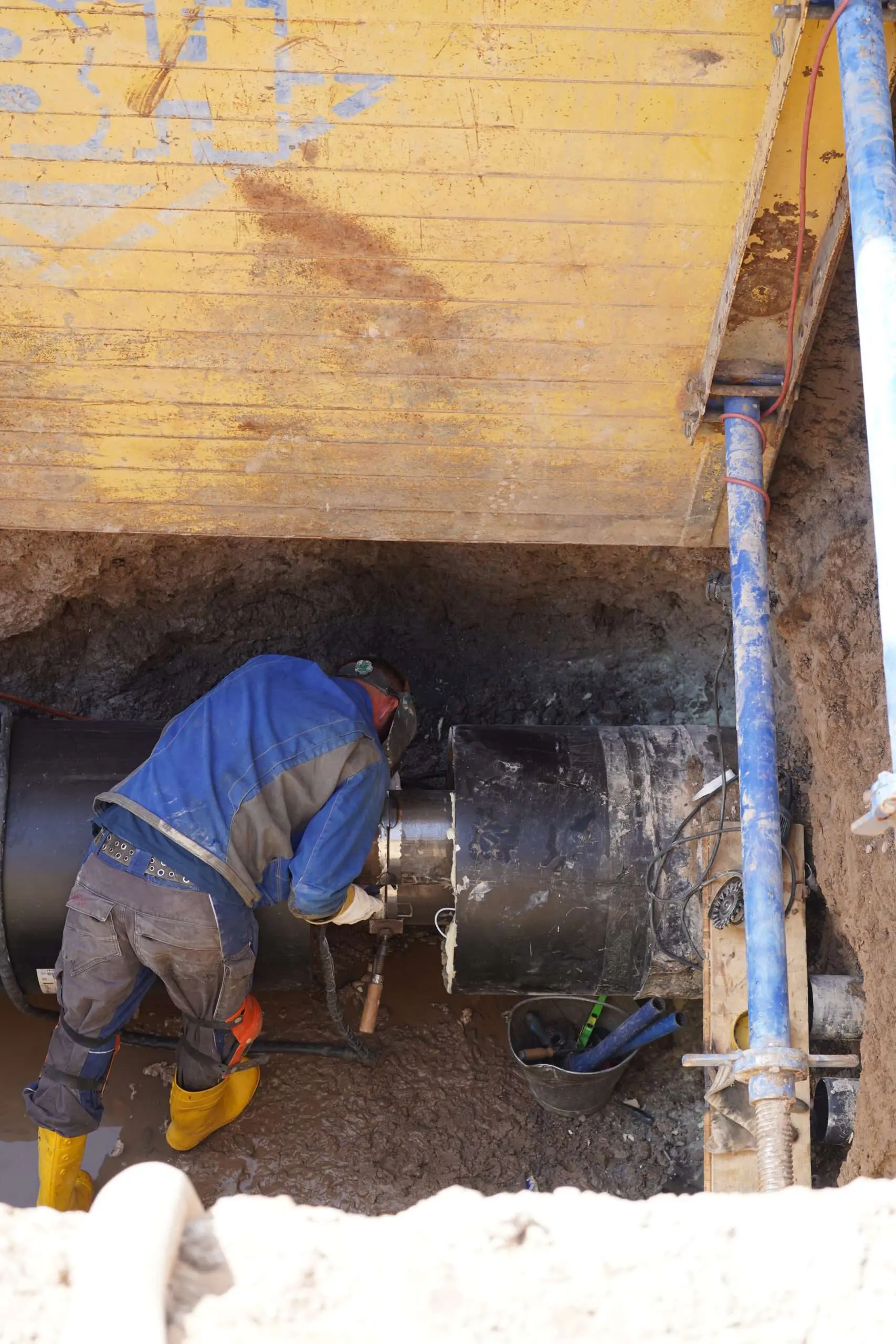

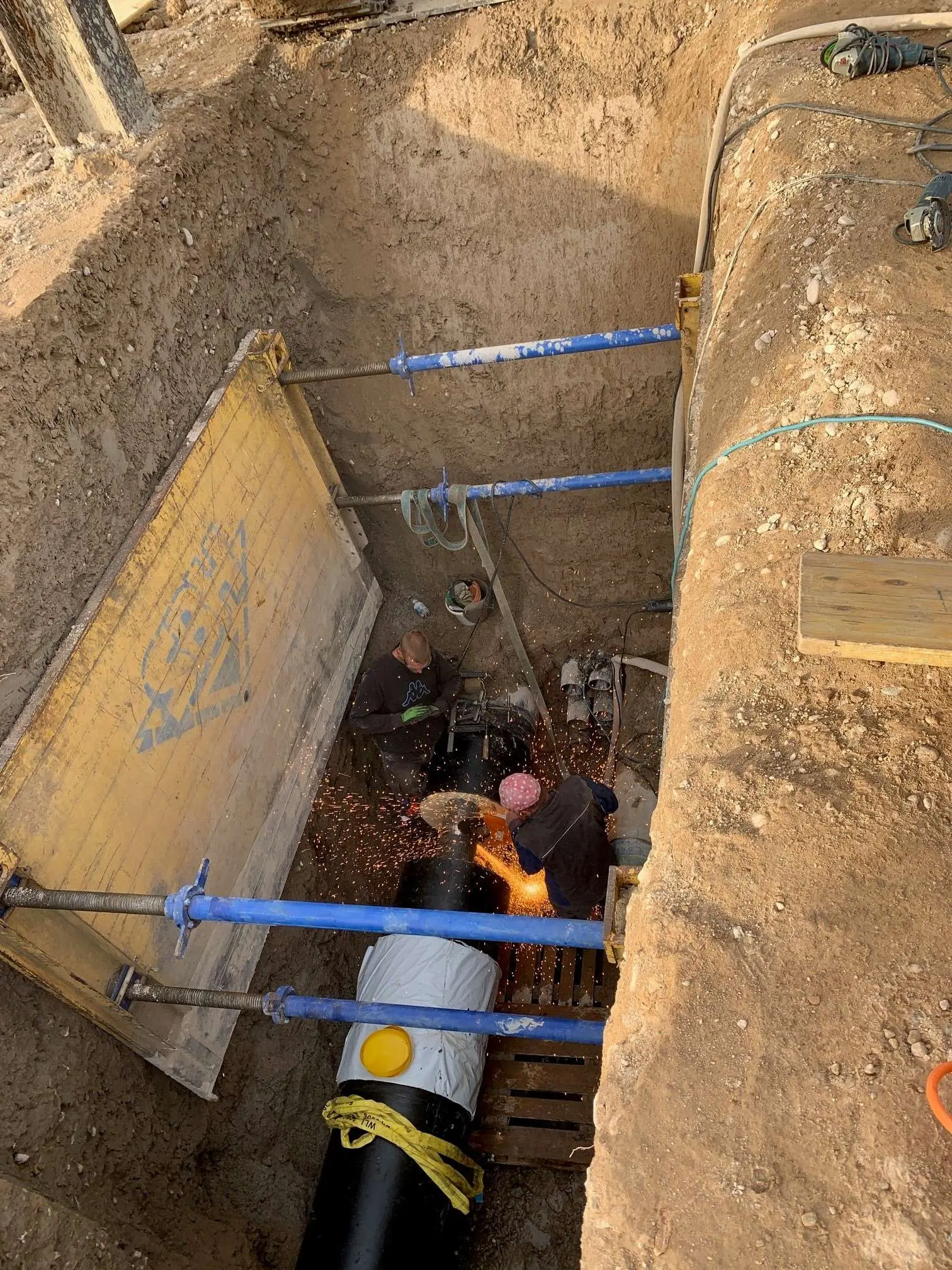

Isolieren und Schweißen im Geoponton West -

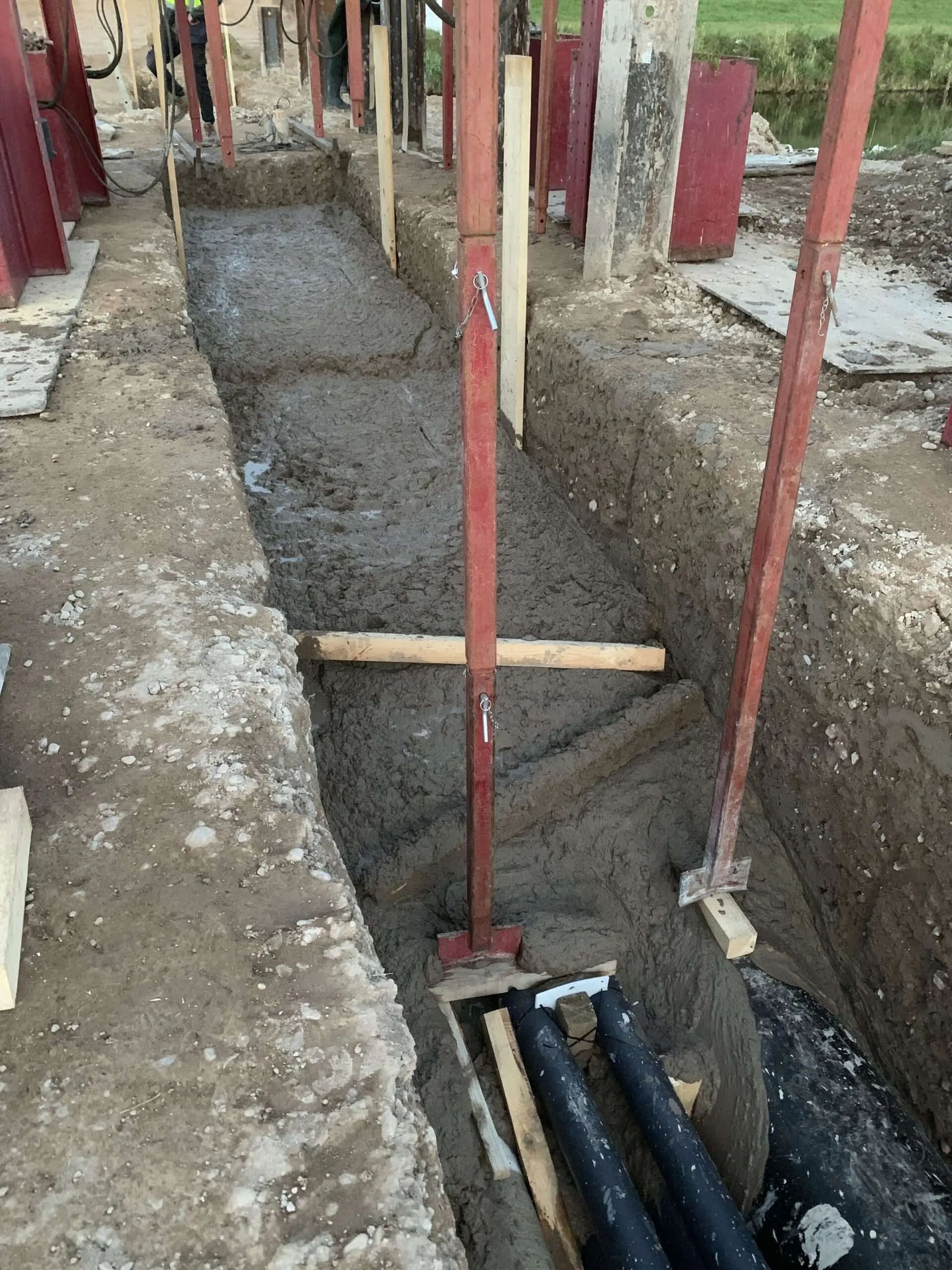

Rückverfüllung Geoponton West -
Auftriebssicherung West auf Geoponton -

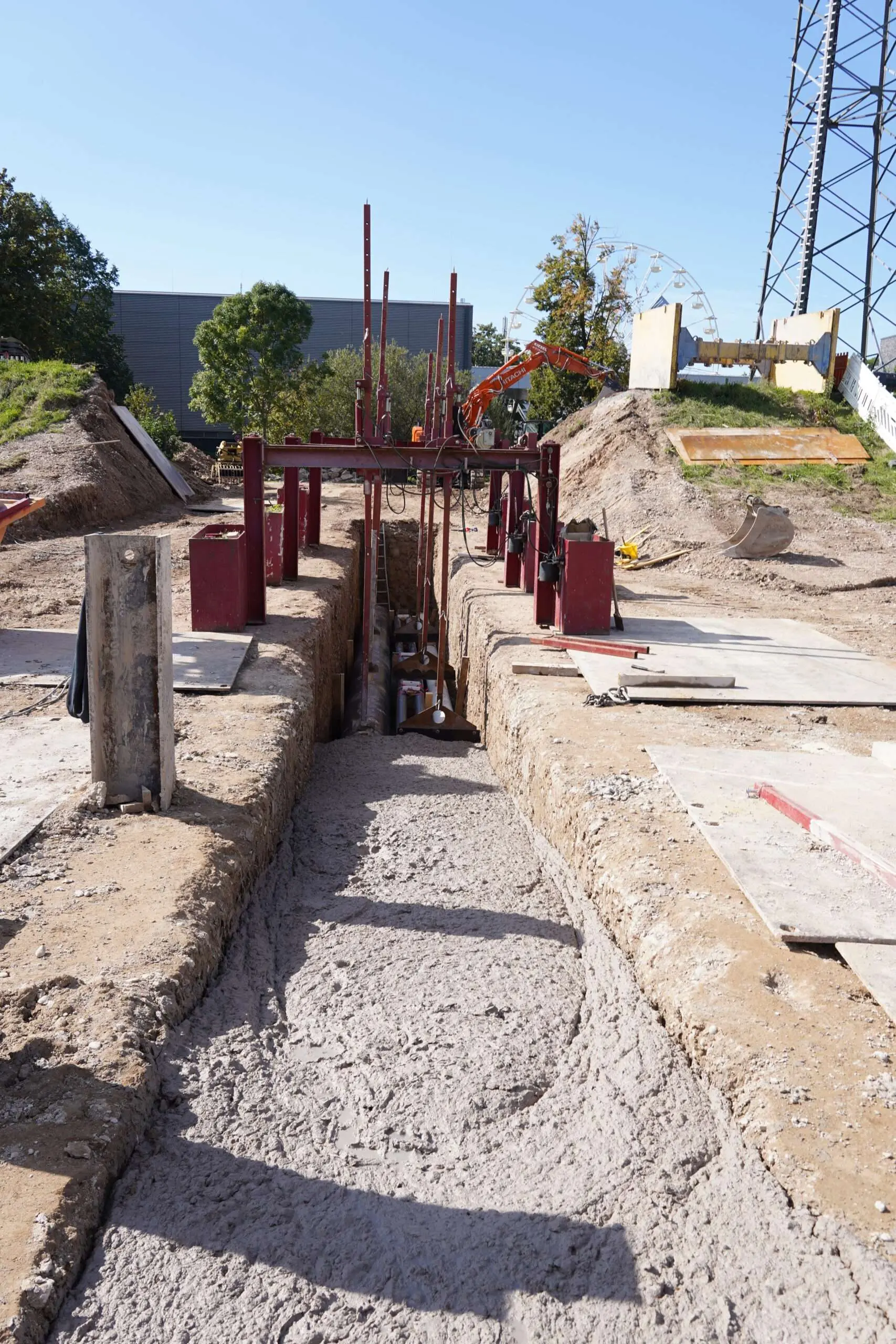

Verfüllung Geoponton Geoponton West Richtung Damm mit Flüssigboden -
Weitere Verfüllung Geoponton West -
Zweitaushub in Geoponton Ost -

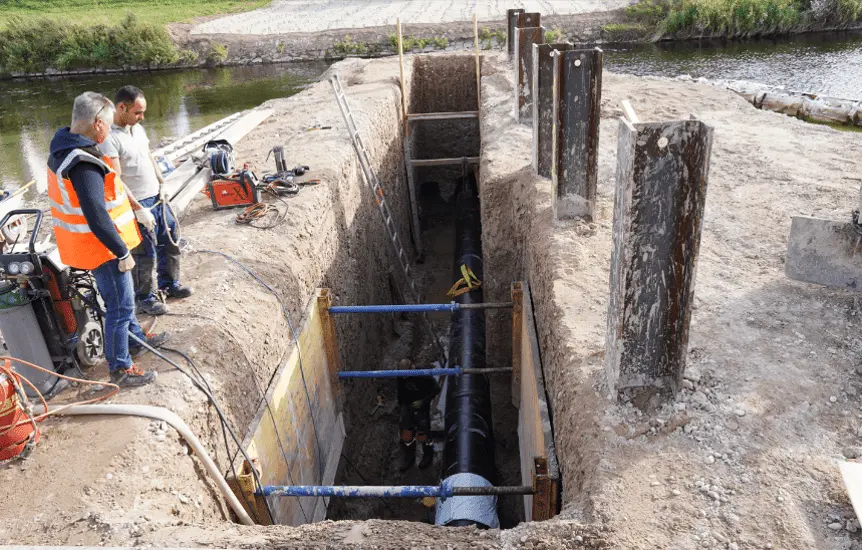

Montagesicherung in Schweißgrube in Geoponton Ost Flüssigboden -
Zweitaushub in wasserdichten Geoponton Ost -
Zu montierende Leitungen zur Verbindung aus Geoponton West der nun im östlichen Block auftaucht -

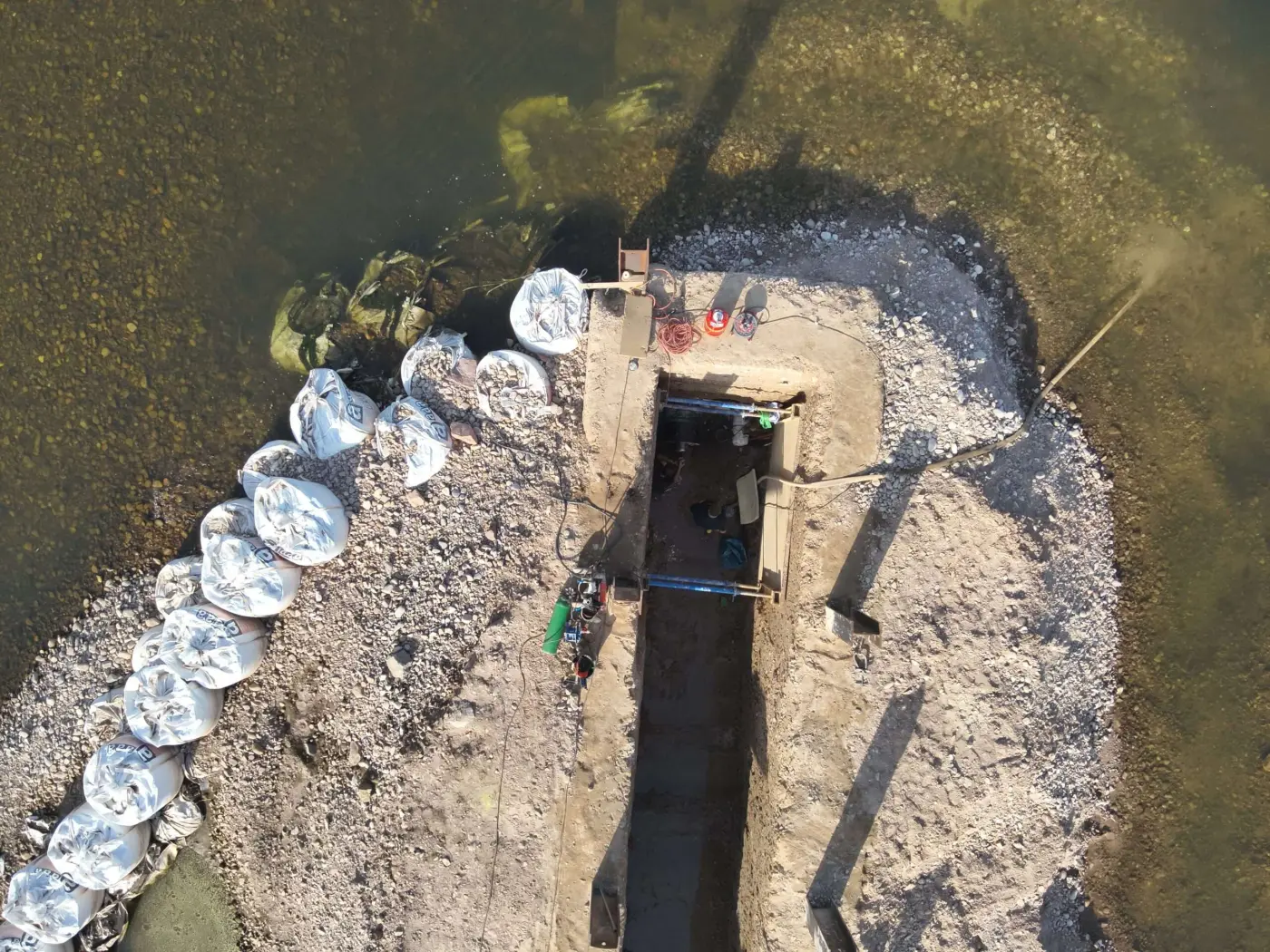

Vorbereitung Montagearbeiten Geoponton Ost -

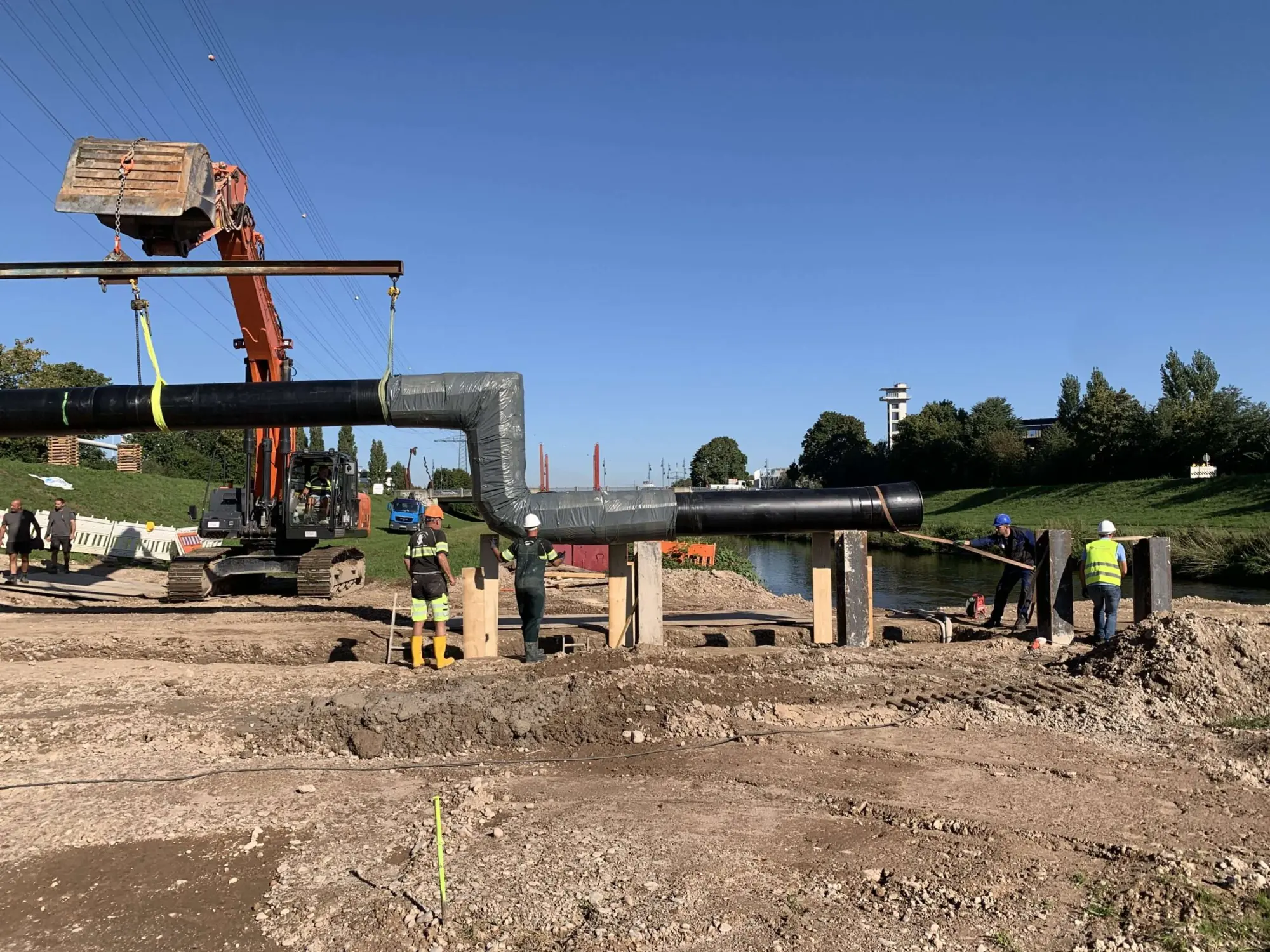

Einhub vormontierte Leitungen -

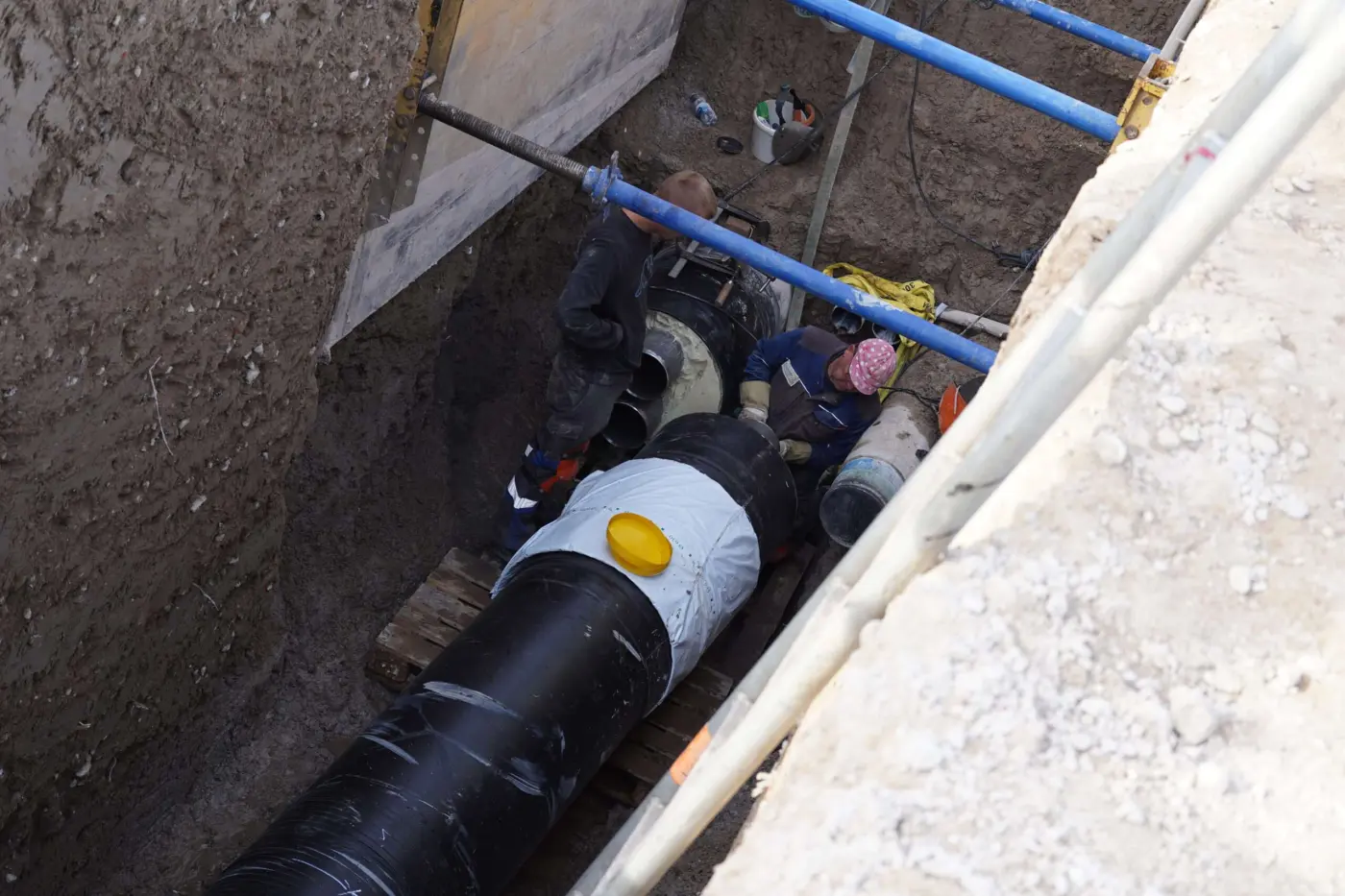

Vorbereitung an Arbeiten an Leitungen Geoponton Ost -
Adjustieren Leitungen zur Vorbereitungen Arbeiten an Leitung in Geoponton Ost -

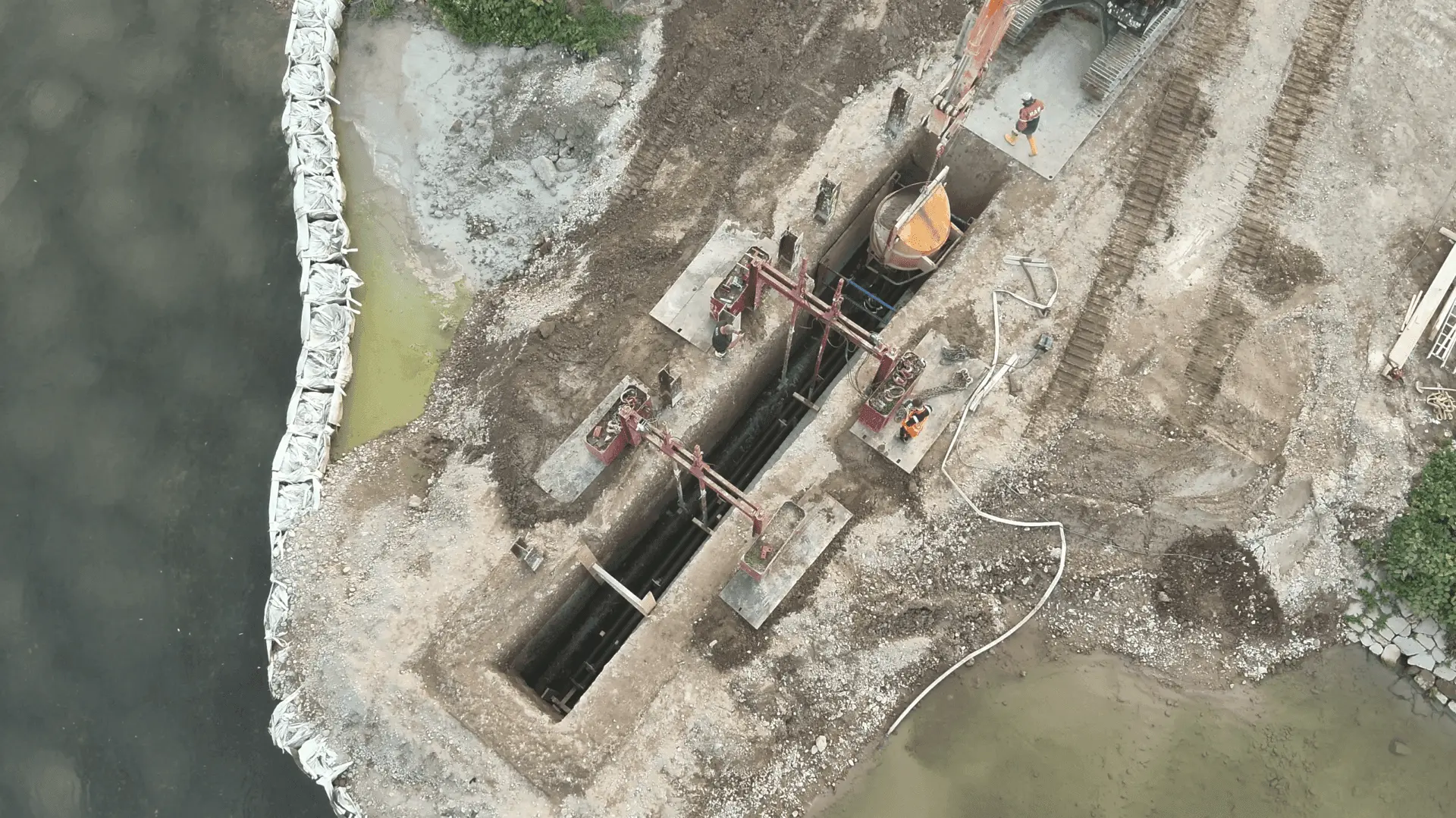

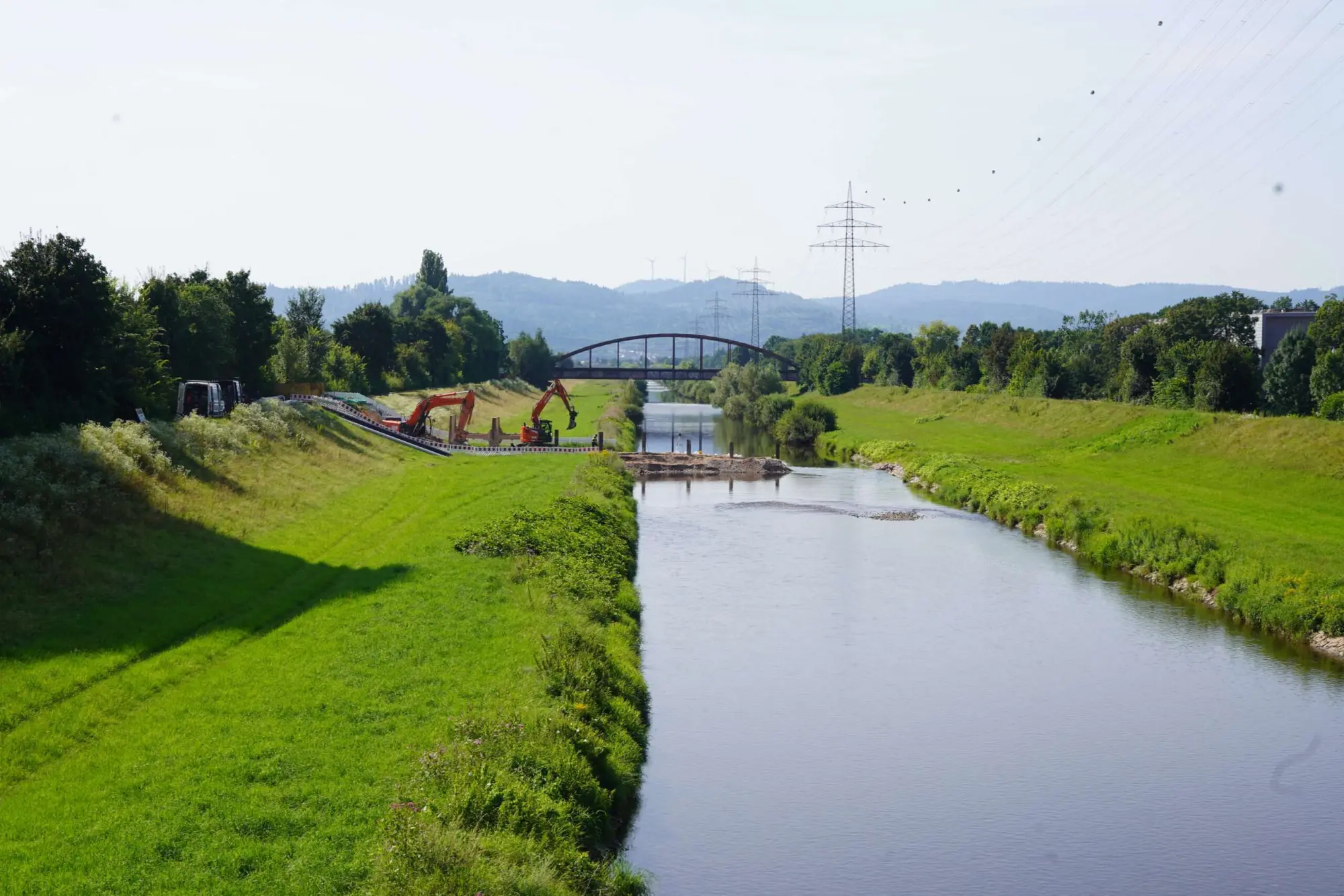

Geoponton Ost im Fluss -
Abgeschlossene Montage an Leitungen Geoponton Ost -

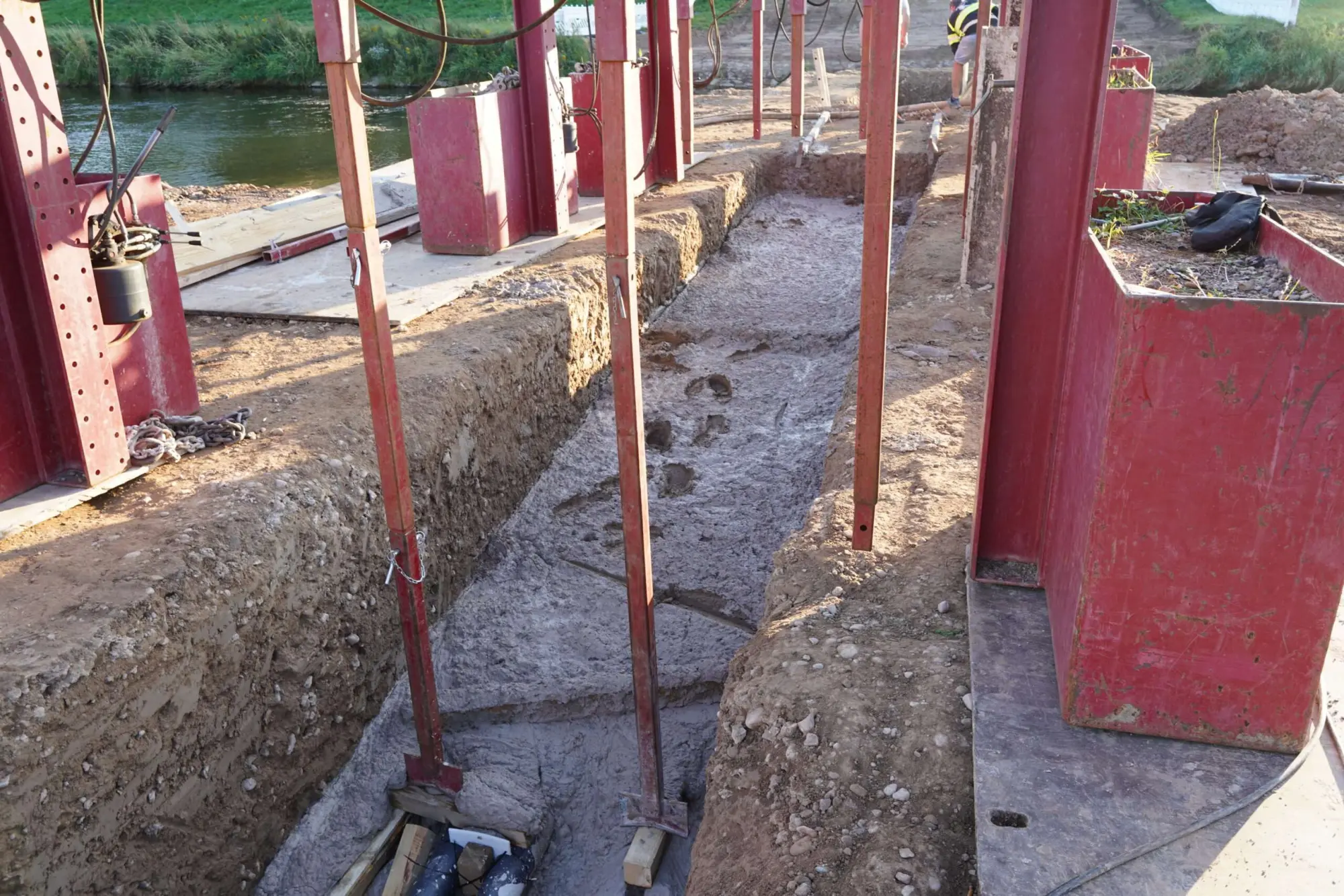

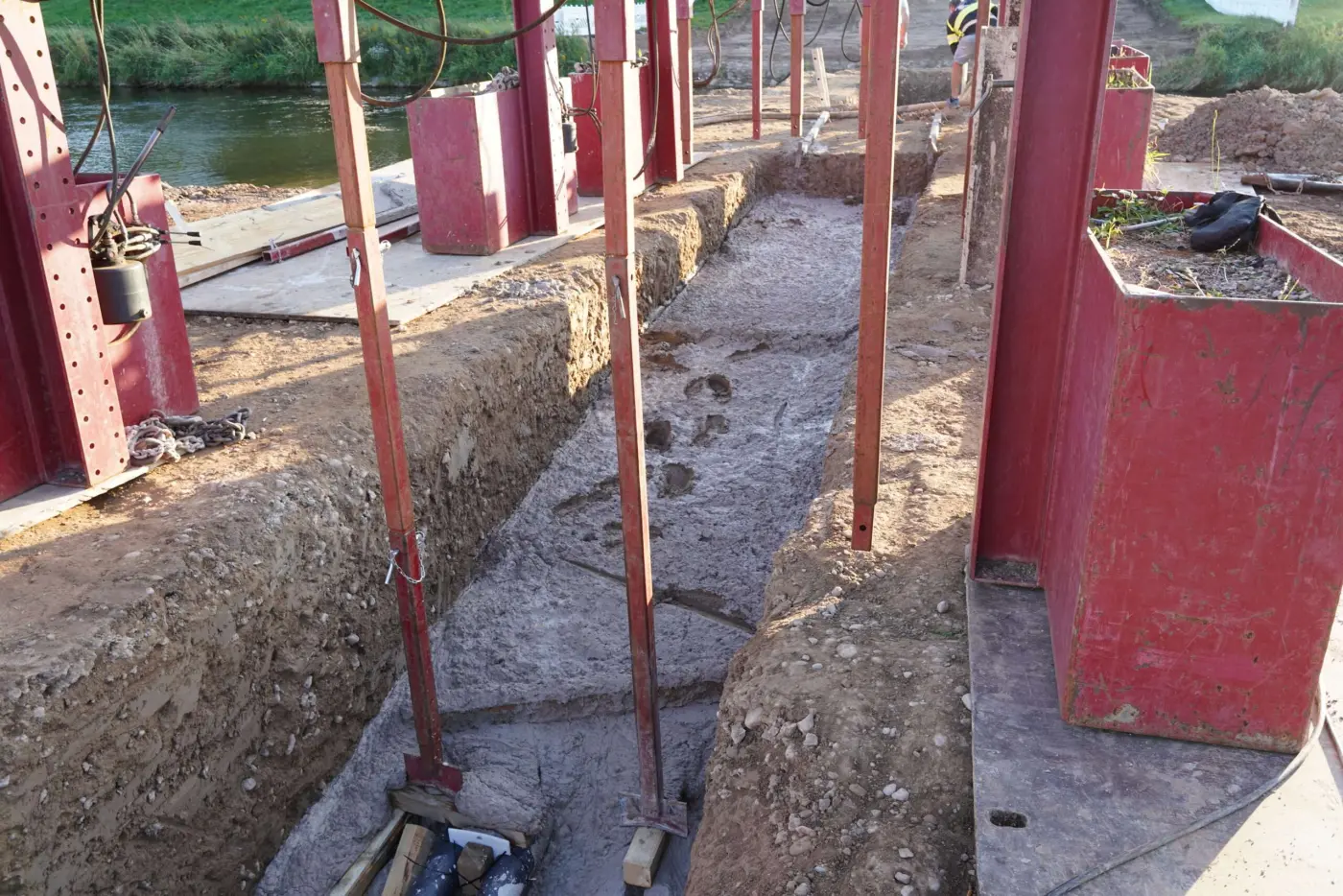

2. Verfüllung Geoponton Ost -
Zweiteverfüllung und Sicherung gegen Auftrieb Geoponton Ost -

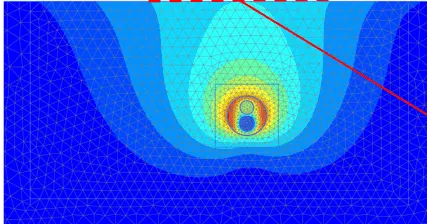

Nachweis des Gewölbes und damit kein schädlicher Einfluss auf Rohre - Gewölbe durch Flüssigboden
