Bad Rappenau – Baugrubensicherung ohne Rückverankerung
- Bereich
- Baugruben
Projekt
Wasserdichte Baugrube mit RSS-Wand und Flüssigboden – setzungsarm, platzsparend und ohne Rückverankerung umgesetzt.
Bad Rappenau – sichere Baugrube unter engen Platzverhältnissen und hoher Nachbarbebauung
Im Projekt Bad Rappenau wurde eine vollständig wasserdichte Baugrube unter extrem beengten innerstädtischen Bedingungen realisiert. Hohe Grundwasserstände und unmittelbare Nachbarbebauung erforderten eine Bauweise ohne Setzungen, ohne Rückverankerungen und ohne Eingriffe in angrenzende Grundstücke.
Durch den Einsatz einer RSS-Wand in Kombination mit einer Flüssigbodenbodenplatte konnte eine kompakte, dichte und tragfähige Baugrubenlösung umgesetzt werden. Die Bauweise integriert Verbau, Abdichtung und Tragstruktur und ermöglicht gleichzeitig eine optimale Flächennutzung sowie eine sichere Ausführung unter anspruchsvollen Randbedingungen.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Hoher Grundwasserstand bis nahe Geländeoberkante
- Enge innerstädtische Verhältnisse mit angrenzender Bebauung
- Vermeidung von Setzungen und Verformungen
- Keine Rückverankerung in Nachbargrundstücke möglich
- Begrenzte Wandstärken bei gleichzeitig großer Baugrubentiefe
02 / 05
Die Lösung
- Herstellung einer umlaufenden RSS-Wand als Baugrubenumschließung
- Nutzung des örtlichen Bodens zur Materialherstellung
- Verzicht auf Rückverankerungen durch selbsttragende Konstruktion
- Teilweiser Rückbau zur Reduzierung der Wandstärke im Endzustand
- Ergänzung durch eine wasserdichte Flüssigbodenbodenplatte
03 / 05
Fachplanerische Lösung
- FEM-basierte statische Dimensionierung der RSS-Wand
- Integration aller geotechnischen Parameter in die Planung
- Anpassung der Materialeigenschaften an Baugrund und Lasten
- Sicherstellung von Standsicherheit und Gebrauchstauglichkeit
- Berücksichtigung aller bauzeitlichen und dauerhaften Lastfälle
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Überprüfung von Scherfestigkeit, Verformungsverhalten und Stabilität
- Iterative Anpassung der Materialparameter
- Sicherstellung von Kurz- und Langzeiteigenschaften
- Abstimmung zwischen Fachplanung, Statik und Materialentwicklung
05 / 05
Flüssigboden-Anwendung
- Baugrubenverbau im innerstädtischen Bereich
- Einsatz bei hoher Grundwasserbelastung
- Kombination aus Wand- und Bodenplattensystem
- Nutzung als verlorene Schalung
- Nachhaltige Alternative zu konventionellen Verbausystemen
Bilder
Eindrücke aus dem Projekt
-

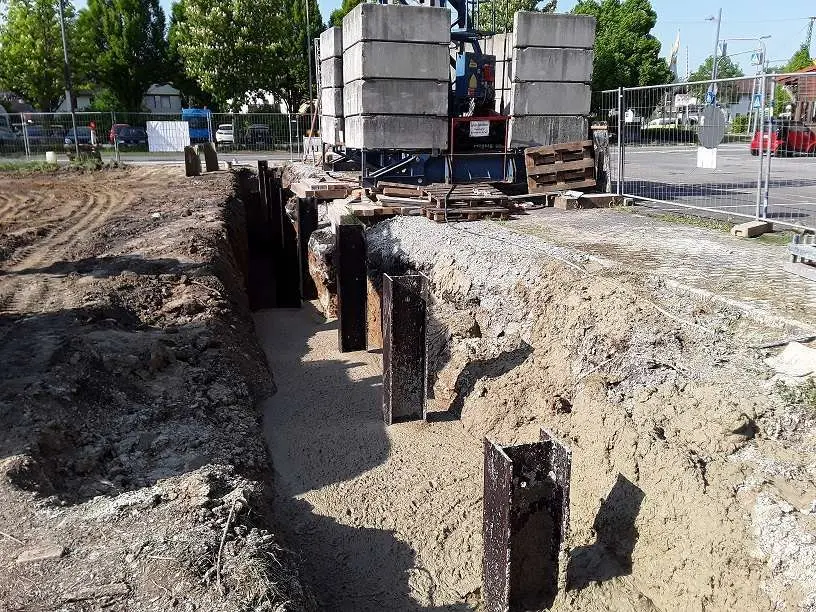

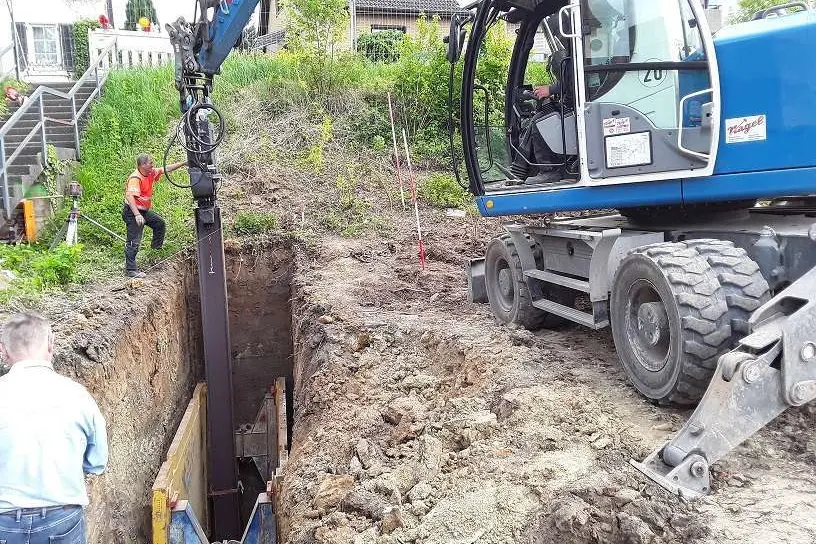

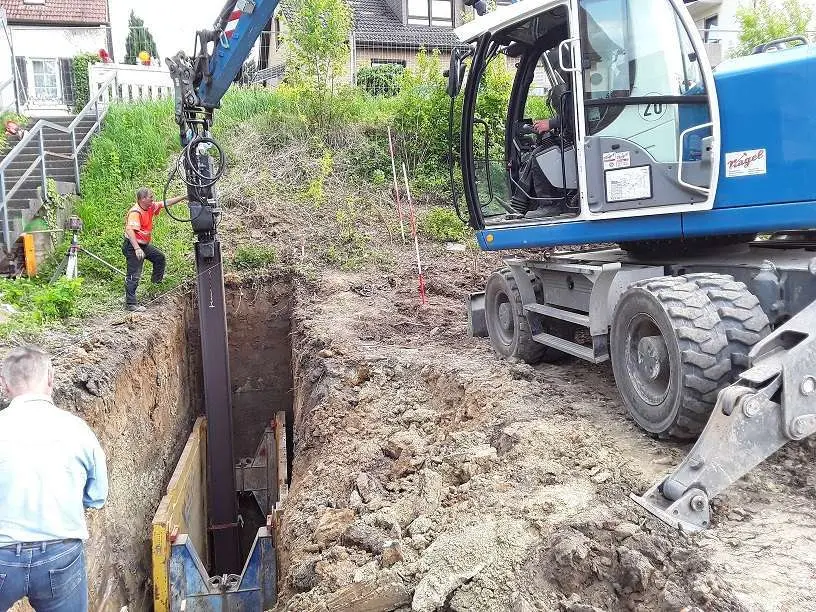

Setzten HEB Träger im Verbau -

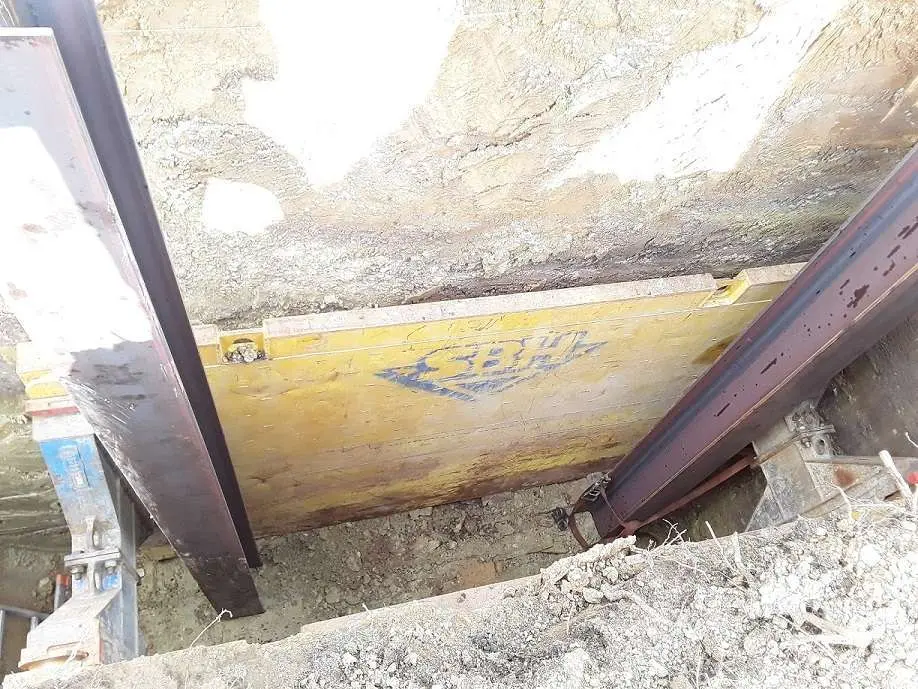

Verfüllung mit Flüssigboden in Verbaubox für RSS Wand -

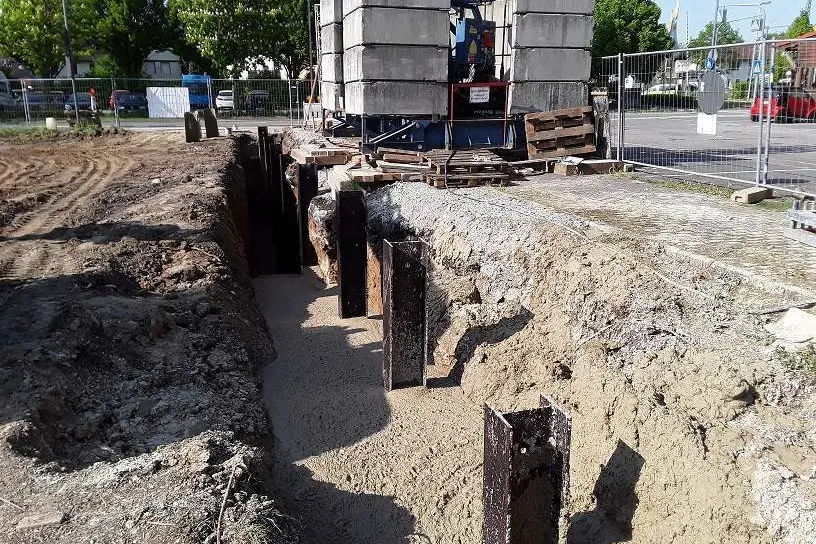

Hergestellte RSS Wand nach Ziehen Verbaubox mit RSS Wand -

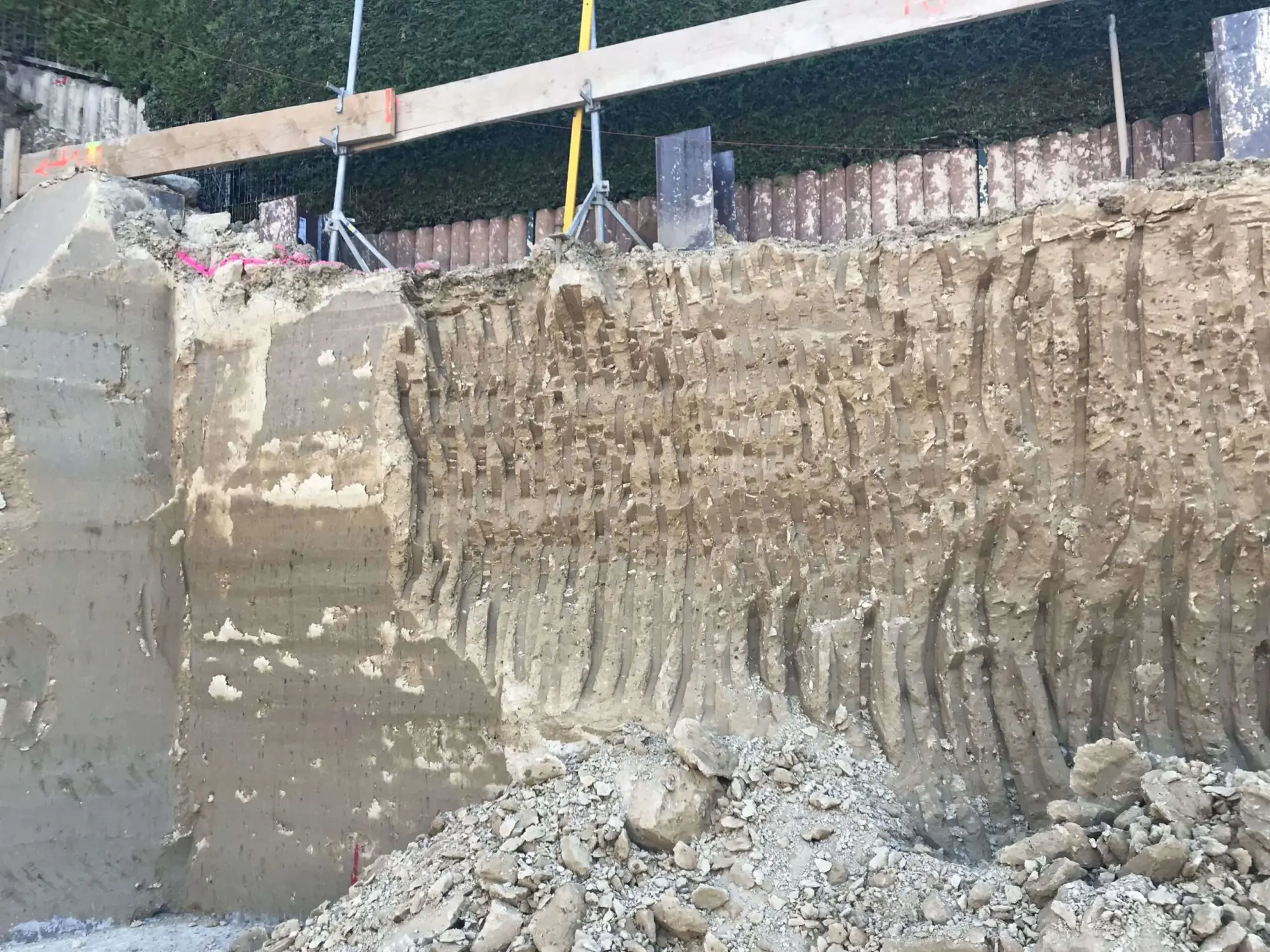

Freilgen der RSS Wand -
Freigelgte RSS wand mit Nähe zu Gebäuden -

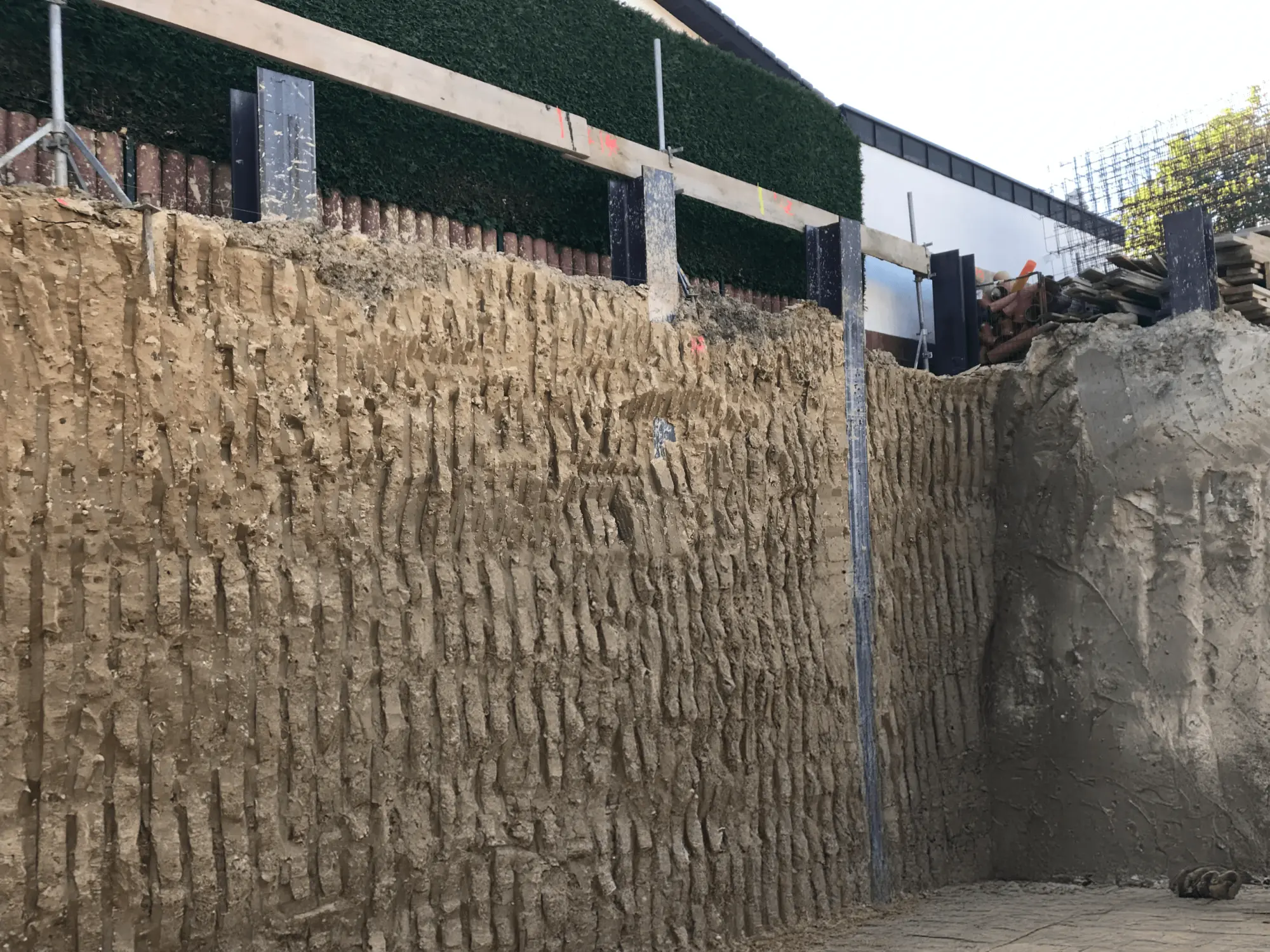

Baugrube mit RSS Wand - rückgebaut schmale breite -

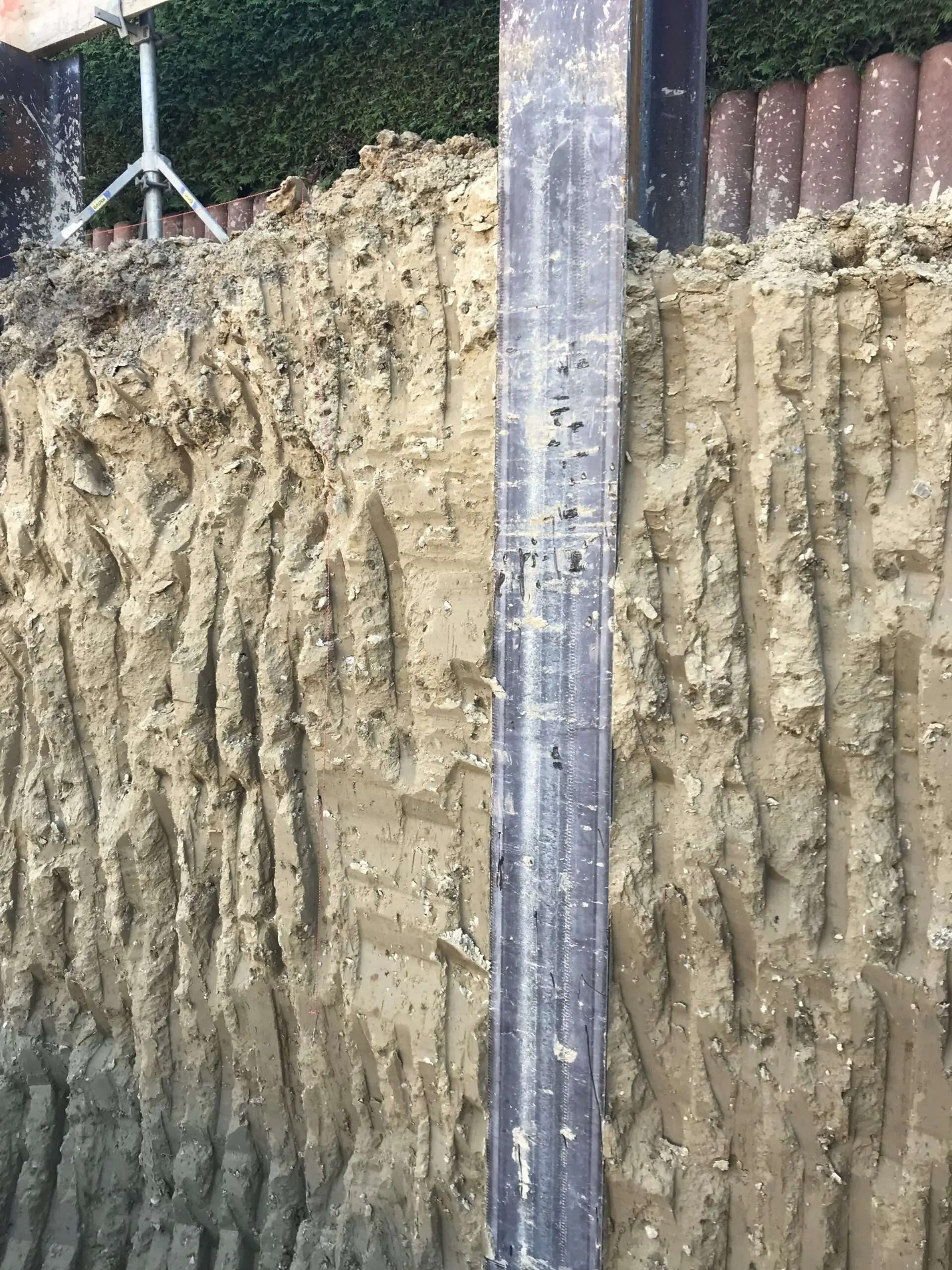

2_RSS Wand minimale Breite -

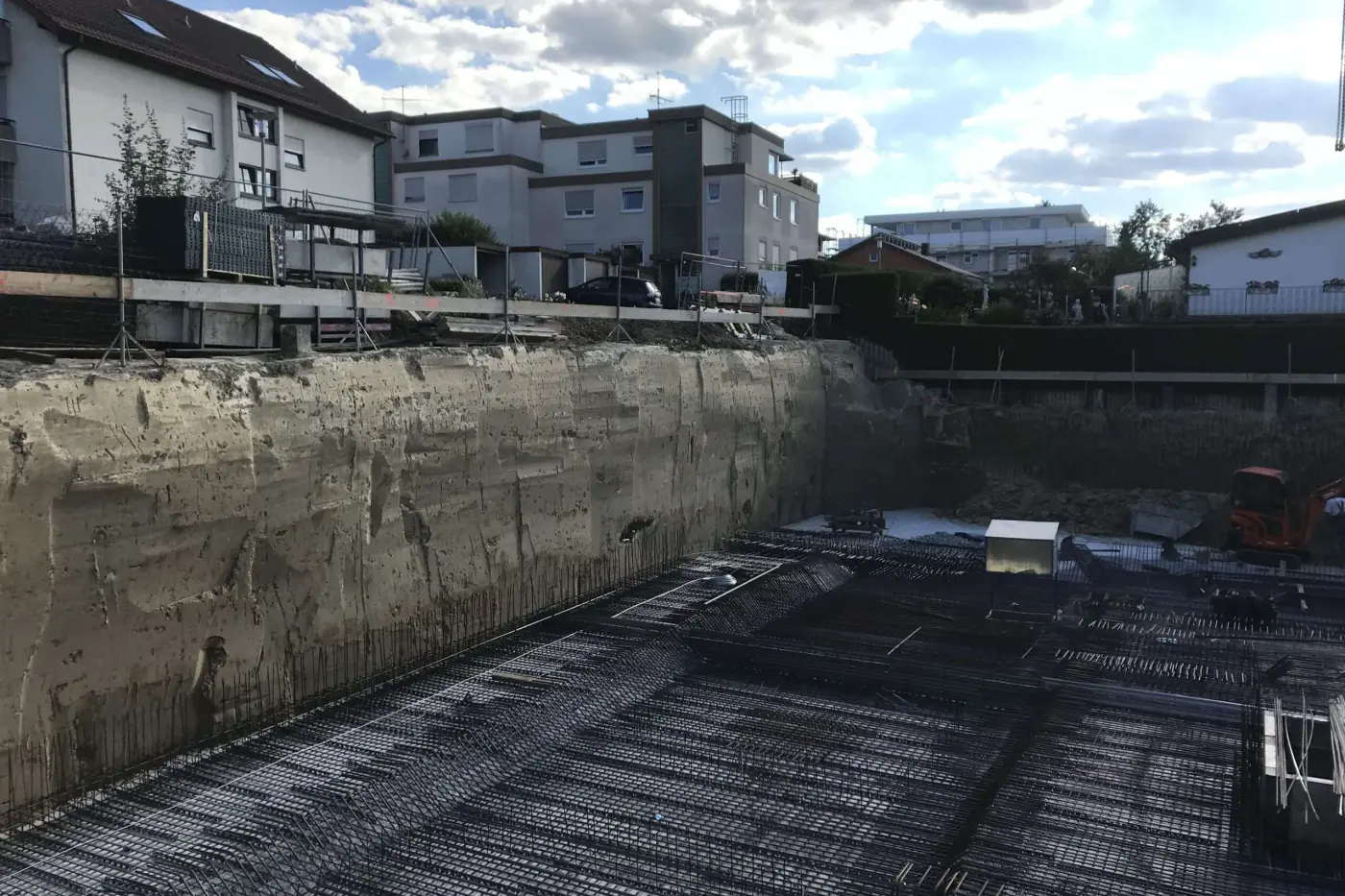

Baugrube trocken mit RSS Wand und Bodenplatte -

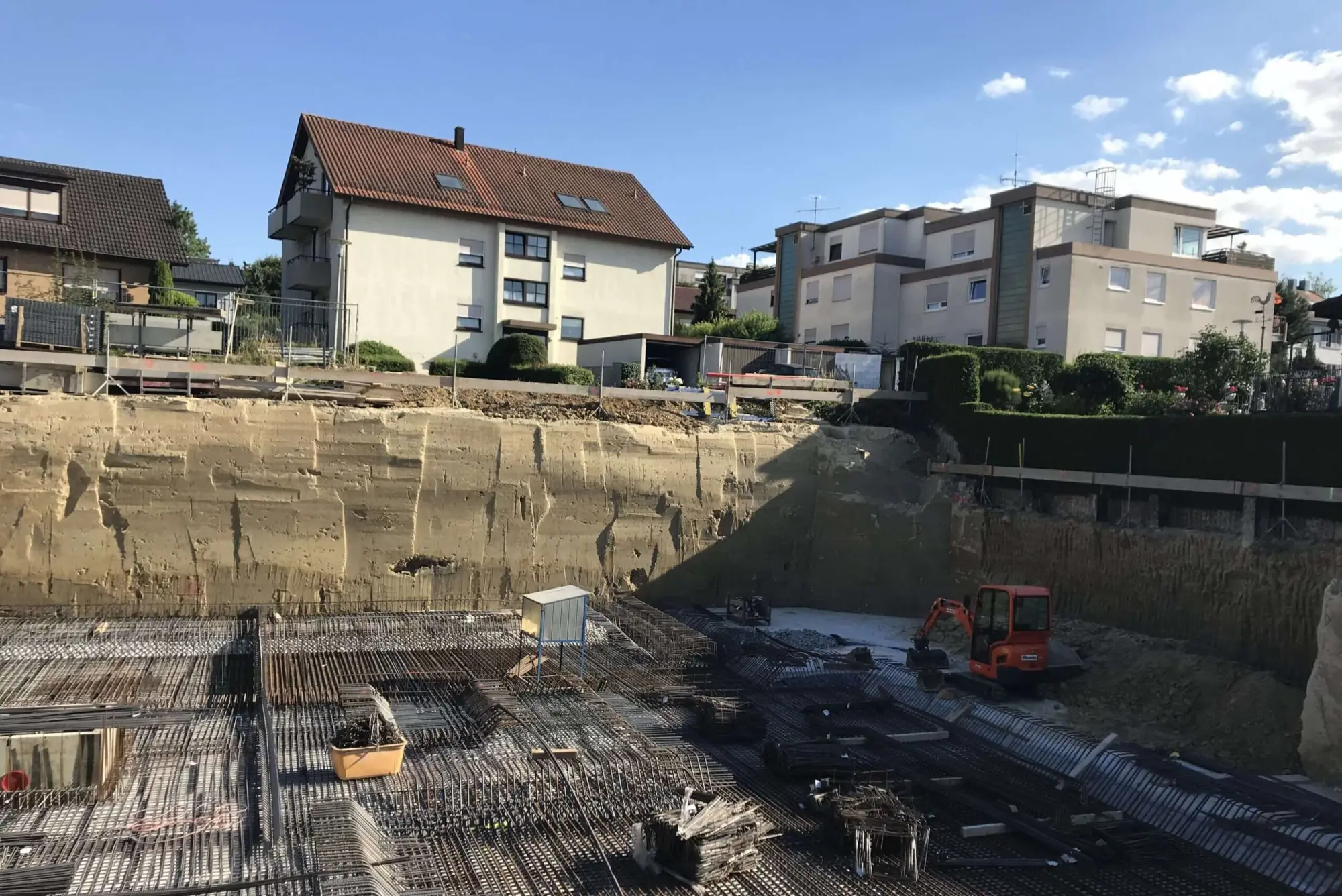

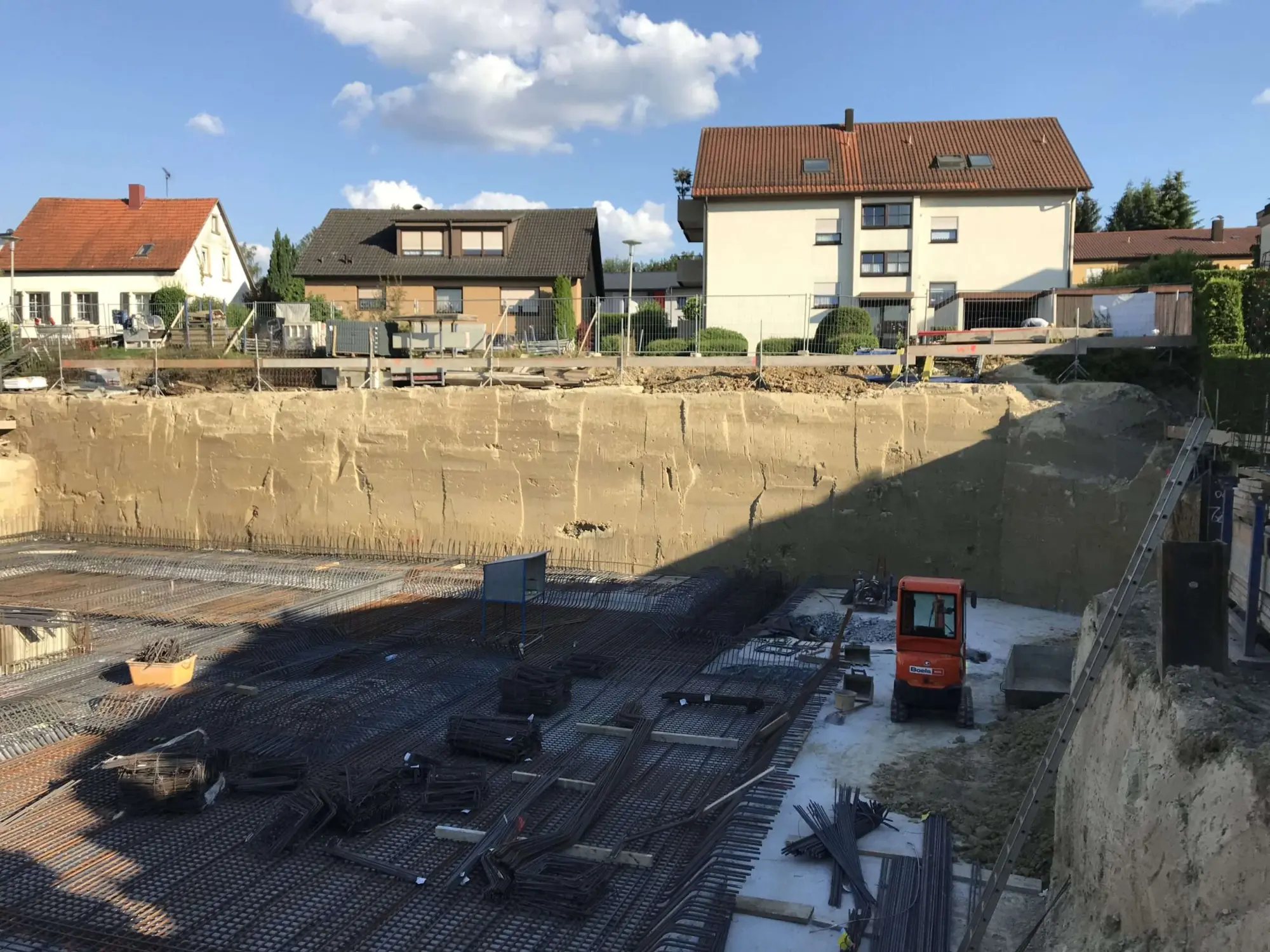

Armierungsarbeiten in Flüssigbodenbaugrube -

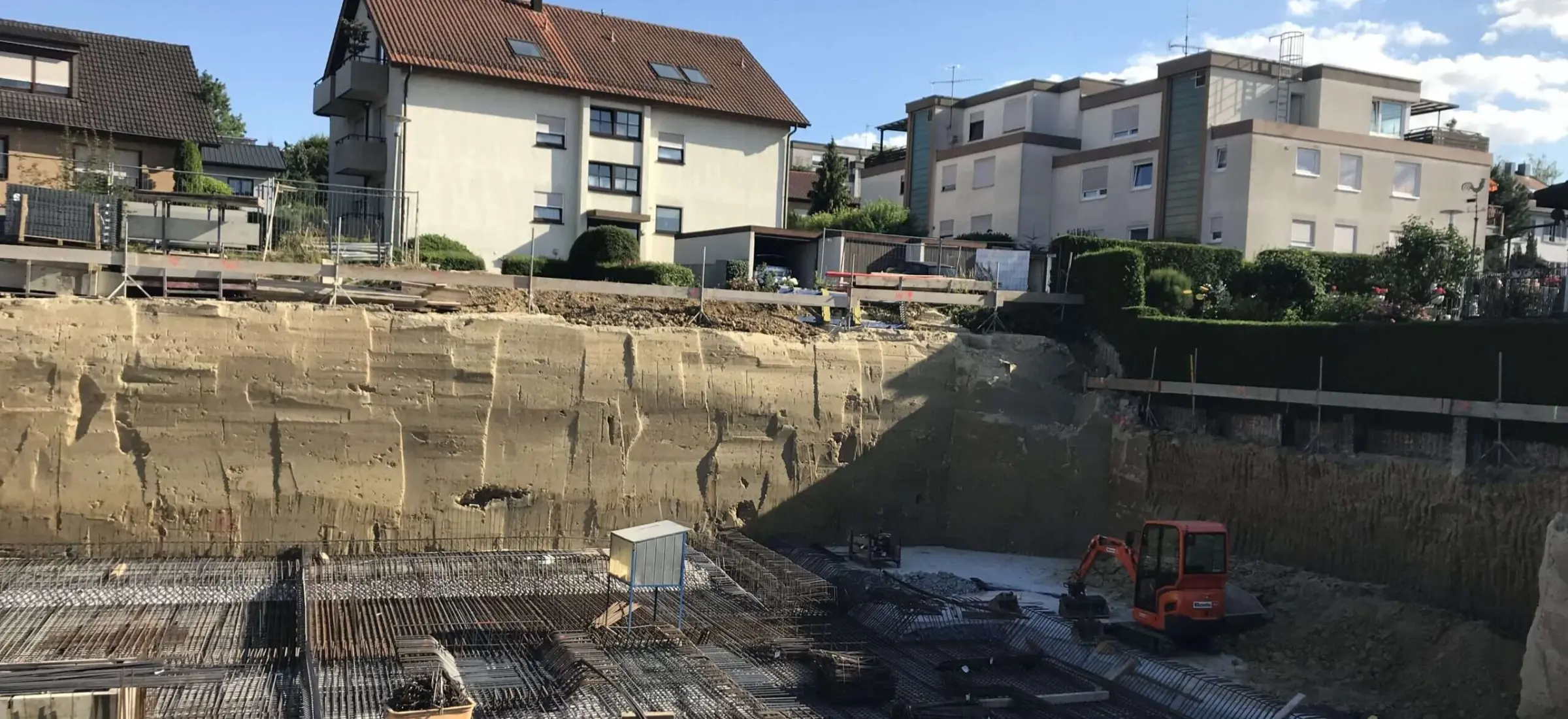

Flüssigboden Baugrube - Flüssigboden als verlorene Schalung -

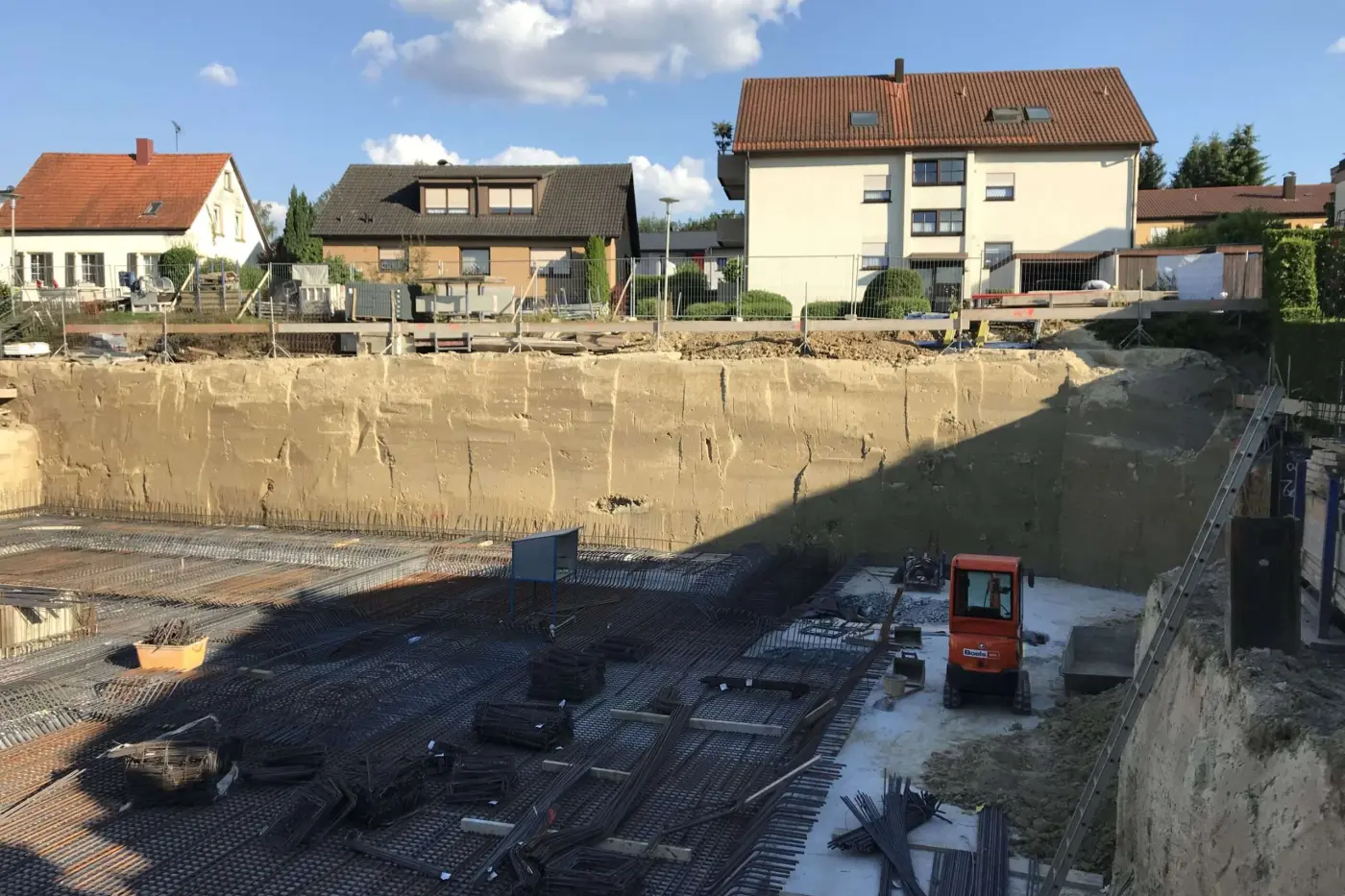

RSS Wand auf voller breite bei hohen Grundwasser -

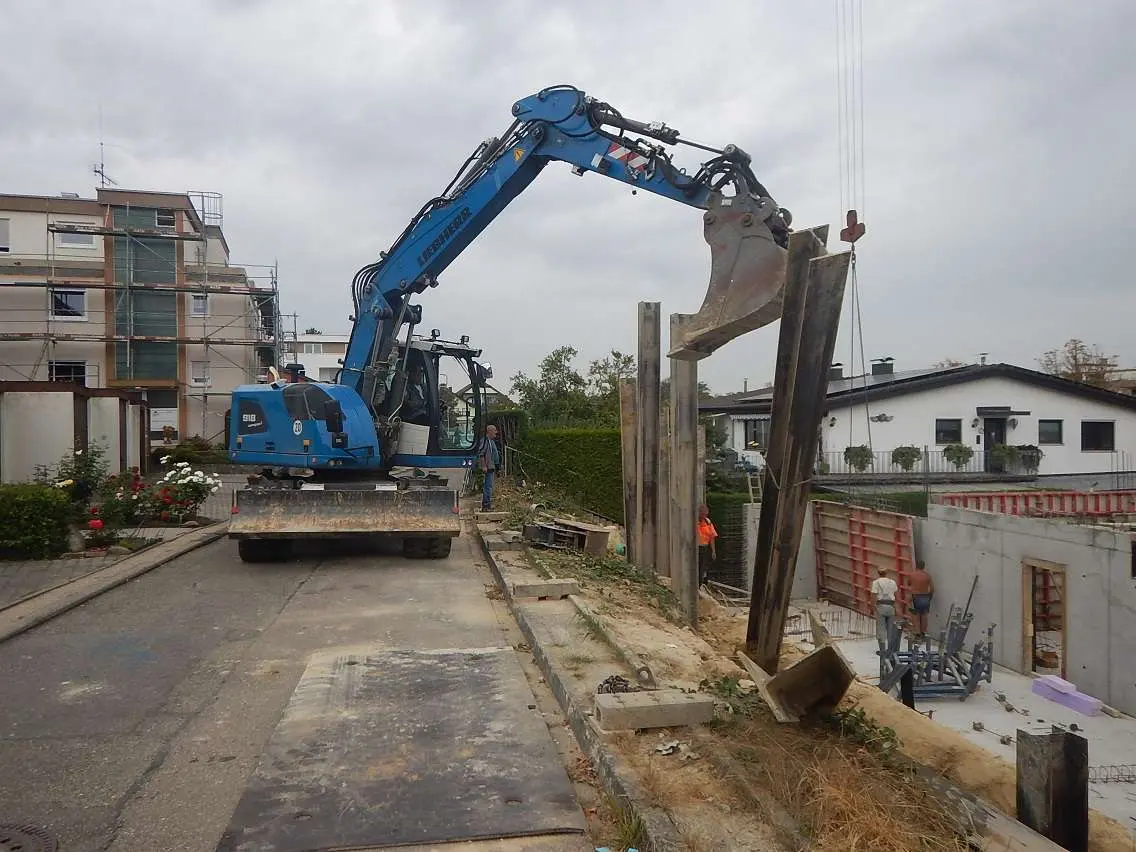

Ziehen der HEB Träger nach Fertigstellung -

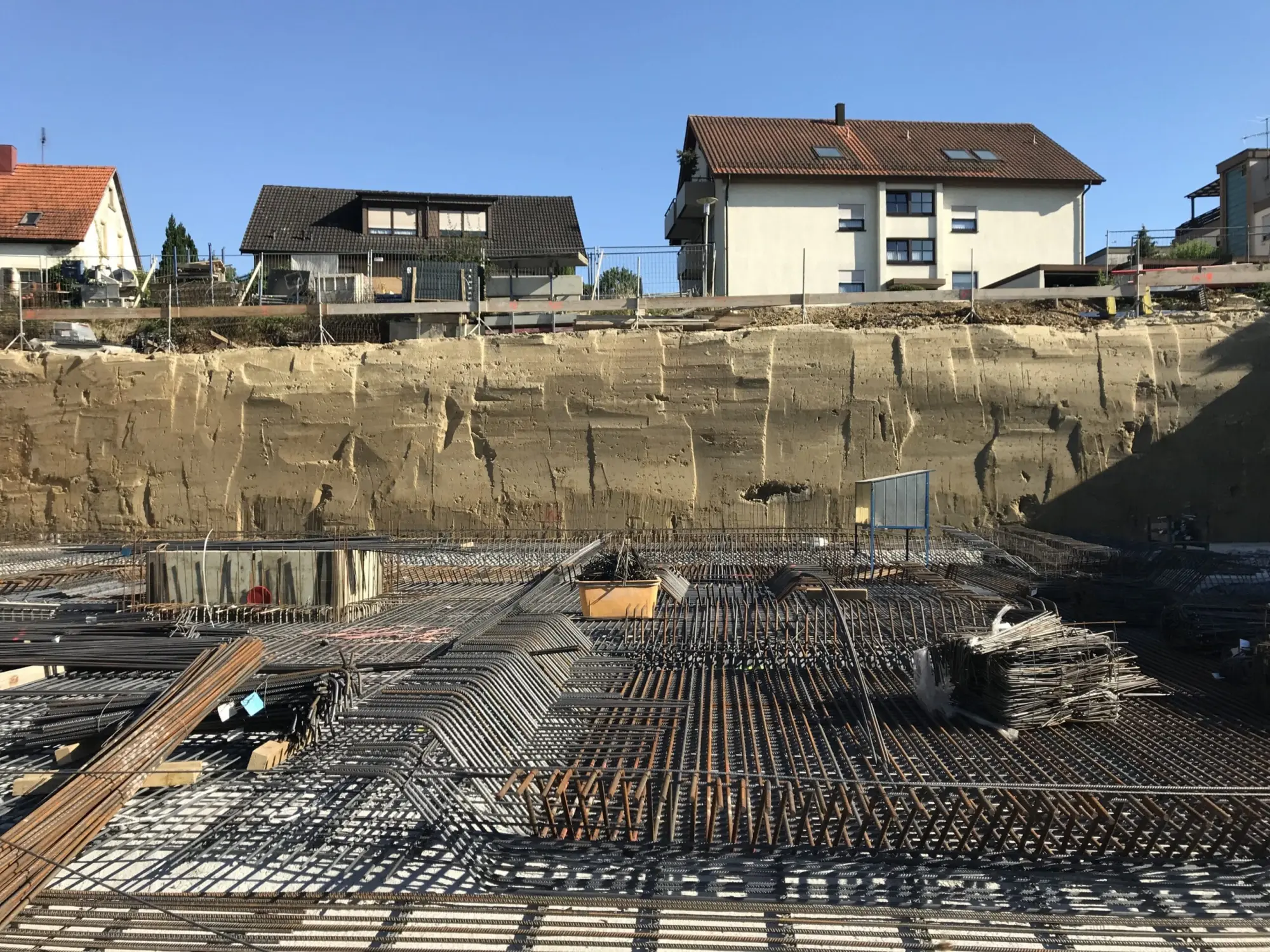

Bad Rappenau Träger-RSS FB Wand_04
